Инструкции на Gas burners Baltur
Документы:
Горелки Baltur серии BGN…
Baltur
Скачать
Baltur
Горелки Baltur серии BGN 40-60-120-200-300-390 LX. Инструкция по эксплуатации.
Скачать
Baltur
Скачать
Baltur
Горелки Baltur серии BGN 300-350-450-510 MC. Руководство с инструкциями по монтажу, эксплуатации и техобслуживанию.
Скачать
Baltur
Скачать
Baltur
Горелки Baltur серии BGN – 40 P, BGN – 60 P, BGN – 120 P, BGN – 150 P, BGN – 200 P, BGN – 250 P, BGN – 300 P, BGN – 350 P.
Инструкция по эксплуатации.
Скачать
Baltur
Скачать
Baltur
Горелки Baltur серии BGN 40 DSPGN, BGN 60 DSPGN, BGN 100 DSPGN, BGN 120 DSPGN, BGN 150 DSPGN, BGN 200 DSPGN, BGN 250 DSPGN, BGN 300 DSPGN, BGN 350 DSPGN. Инструкция по эксплуатации.
Скачать
Baltur
Скачать
Baltur
Горелки Baltur серии BGN 200 LX / LX-V, BGN 250 LX / LX-V, BGN 300 LX / LX-V, BGN 390 LX / LX-V, BGN 540 LX / LX-V.
Инструкция по эксплуатации.
Скачать
Baltur
Скачать
Baltur
Горелки Baltur серии BGN 200 P, BGN 250 P, BGN 300 P, BGN 350 P. Инструкция по эксплуатации.
Скачать
Скачать
Baltur
Горелки Baltur серии BGN 200 DSPGN-ME, BGN 250 DSPGN-ME, BGN 300 DSPGN-ME, BGN 350 DSPGN-ME. Инструкция по эксплуатации.
Скачать
Горелки Baltur серии GI.
..Baltur
Скачать
Baltur
Горелки Baltur серии GI 1000 LX. Инструкция по эксплуатации.
Скачать
Baltur
Скачать
Baltur
Горелки Baltur серии GI 350 DSPGN, GI 420 DSPGN, GI 510 DSPGN. Инструкция по эксплуатации.
Скачать

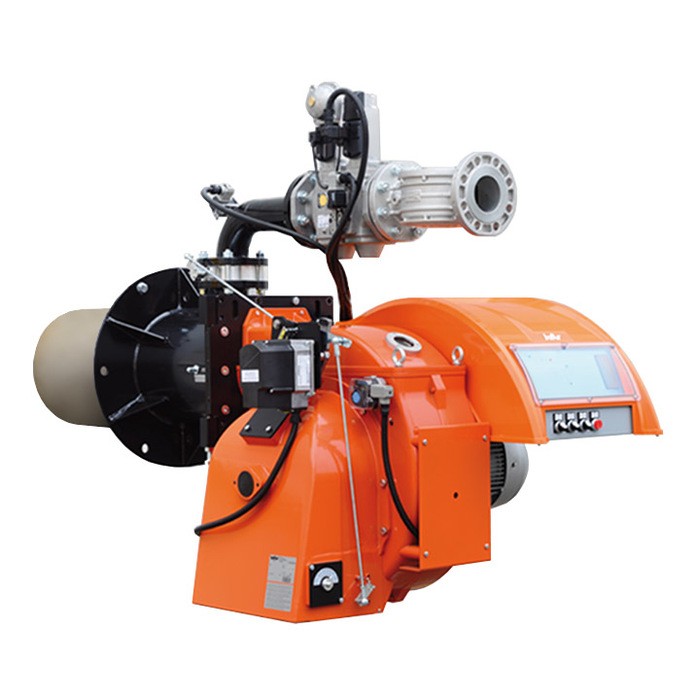

Промышленные газовые горелки Baltur серии PYR…
Baltur
Скачать
Baltur
Промышленные газовые горелки Baltur серии PYR .
.. GR. Инструкция по эксплуатации.
Скачать
Baltur
Скачать
Baltur
Промышленные горелки Baltur серии PYR … R на газойле. Инструкция по эксплуатации.
Скачать

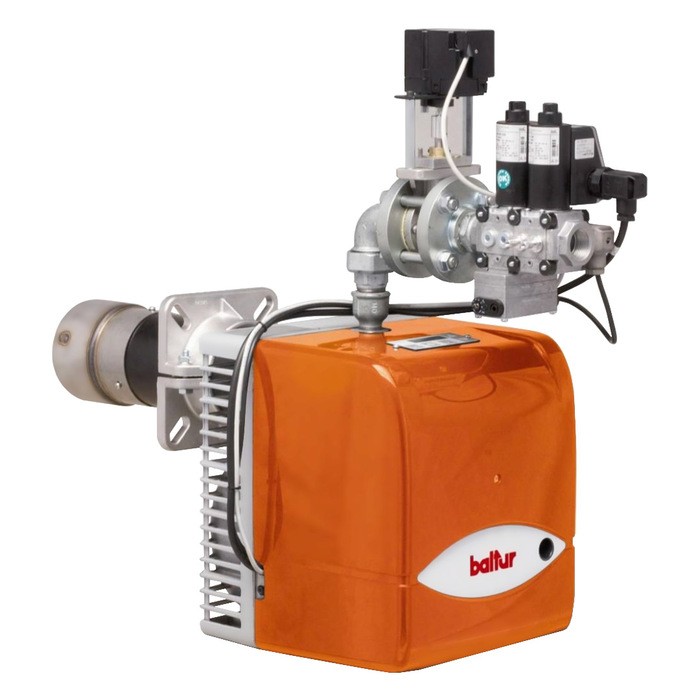

Baltur BTG 15P горелка газовая 2-ступенчатая (17090010) 2-10-0044 (Италия)
| Тип горелки | газовая |
| Мощность, кВт | |
| – min | 50 |
| – max | 160 |
| Расход топлива, м³/час | |
| – природный газ | 5 – 16,1 |
| – сжиженный газ | 2 – 6,3 |
| Мощность двигателя, кВт | 0,18 |
| Электрическое подключение | 1N AC 50Гц 230V |
| Вес, кг | 17 |
| Газовая рампа (заказывается отдельно) | BM. 405 / BM.407 |
- Двухступенчатая горелка (большое/малое горение)
- Работает с камерой сгорания любого типа
- Воздух и газ смешиваются в сопловой трубе
- Возможность регулирования соотношения количества газа и воздуха
- Низкий уровень шума, всего 70 дБ
Комплектация:
- Комплект крепления горелки к котлу (фланец, прокладка)
- 4-х и 7-ми полярный штекер
Опции:
- Блок контроля герметичности клапанов VPS504.S01 (98000100)
- Вставка антивибрационная BTGA 3/4″ MM (97039999)
- Кран газовый 3/4″
Материалы для скачивания :
- ИНСТРУКЦИЯ ГОРЕЛКИ ГАЗОВЫЕ BTG-15P-20P-28P ( 1.037мб. PDF )
- РУКОВОДСТВО КОТЛЫ STAR
( 0.
383мб. PDF ) - РУКОВОДСТВО ПАНЕЛЬ С
ТЕРМОРЕГУЛЯТОРОМ THETA ( 0.777мб. PDF ) - СЕРТИФИКАТ КОТЛЫ Baltur STAR ( 1.318мб. PDF )
- СЕРТИФИКАТ ГОРЕЛКИ ГАЗОВЫЕ Baltur ( 1.482мб. PDF )
- СЕРТИФИКАТ ГОРЕЛКИ НА ЖИДКОМ ТОПЛИВЕ
Baltur ( 4.96мб. PDF ) - Сертификаты производителя
383мб. PDF )ГОРЕЛКА | ЗАПЧАСТИ | БАЛТУР
- Контакт
- Поддерживать
- Часто задаваемые вопросы
- Войти
- регистр
- Английский
испанский
Tipo:BOMBA GASÓLEOBOQUILLACALDERACALENTADORCENTRALITACONDENSADORESGRUPOS DE PRESIONMOTORESPRECALENTADORQUEMADORTERMOSTATO AMBIENTETRANSFORMADORVASOS DE EXPANSION
Marca:AACOABIGACCACVAD MAIORAADISAAEGAERPLUSAFRISOAGETARAIRVENTAIRWELLALCOALDISOALFA LAVALALLWEILERAPQAQUAMETROAQUASYSTEMARCOARISTONARTHERMOASCOASIAINASKOLLATUSABALTURBARBERIBASSIBAUSERBEINATBELIMOBELTBENTONEBERETTABERGERBERTELLI & PARBERUBESABIASIBITRONBLOCHBLOWTHERMBODEROBOSCHBRAHMABRAUNBRIGONBROTJEBUDERUSCALEFFICALPEDACARAMBACASALSCASTFUTURACATACATOBACEBICELINICEMCEMECEPRACEWALCH QUIMICACHAFFOTEAUXCHAPPÉECHARLES BERGONCILITCIMMCINTUBEXCIPRIANICLESSECMICOBILCOFICOINTRACOM-ELCOMARCOMARKCOMBUTECCOMETCOMPARATOCONECTRONCONVAIRCONVESACOUGARCOVALLCROMOELECTRACROUZETCUENODDABDAIKINDAIYADALEMANSDANFOSSDELAVANDELTADELTA DOREDESINDIETRICHDIRUDOMUSADRAGERDUNGSDUNPHYEBARAEBERLEEBMECKERLEECOFLAMEGAMASTEREIBELELBIELCOELCOMELECTRICFORELECTRO DHELEKTROGASELIASELM LEBLANCELSTERELTEKELVEMMETIESBEESPAESYOILEUROTERMOEUROTRONF AGFAGORFANTINI COSMIFARENFASCOFBRFELOFERROLIFG LINEFIDAFIDEGASFLUIDICSFLUKEFONDITALFRANCIAFRANCO BELGAFREE-FLOWFUGASFUJITSUG.
Модель:
- «
- 1 (текущий)
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- . ..
- 13
- »
..Copyright Distribuciones Suner, S.L.U · Все запчасти для горелок и котлов – 2023
Коды ошибок газового котла Baltur
Коды ошибок газового котла Baltur Газовые котлы являются наиболее эффективными и экономичными для обеспечения отопления и горячего водоснабжения. Эти преимущества достигаются за счет использования современных комплектующих и передовой автоматизации. Различные датчики не только следят за состоянием системы отопления, но и следят за изменениями в окружающей среде. А в случае сбоя система безопасности принимает меры по устранению угрозы: прекращает подачу топлива и останавливает работу оборудования.
Код ошибки котла Baltur E01
Означает, что розжиг заблокирован. Ионизационный датчик пламени, контролирующий зажигание, сообщает о неисправности. Такой элемент определяет наличие пламени и прерывает работу котла Baltur при слабом сгорании основной горелки или при перебоях в подаче газа. Прекращение работы происходит после 3-х неудачных запусков. Для возобновления работы необходимо нажать и удерживать кнопку Reset. Неисправный газовый клапан – Газовый клапан управляется электронной платой.
Этот компонент тестируется путем определения значений сопротивления и напряжения. Если окажется, что значения отличаются от стандартных параметров, рекомендуется заменить клапан на исправный. Нет подачи газа в систему – В системе газораспределения имеется клапан, перекрывающий поступление газового топлива. Поэтому авария в момент запуска котла может наблюдаться из-за закрытого крана. Неправильный контакт или отсутствие сигнала от ионизационного датчика пламени.
Неисправность платы управления – Если цикл розжига проходит нормально, но устройство все равно сразу гаснет, то, скорее всего, плата управления не фиксирует пламя. В этом случае нужно проверить.
Код ошибки котла Baltur E02
Перегрев котла Baltur. Устройство заблокировано. Срабатывает термостат перегрева – Термостат перегрева, как и датчик температуры, в большинстве случаев устанавливаются на выходном патрубке первичного теплообменника. Функциональной задачей термостата является защита котельного агрегата от повышенных температур. Неисправность появляется из-за проблем с термостатом, датчиком температуры, а кроме того, при неисправностях основного контура циркуляции.
Отказ датчика температуры — Электронная плата получает неверный сигнал или плохой контакт между электронной платой и датчиком. Выход из строя термостата перегрева — Когда он исправен, но определяется фактический перегрев жидкости, то, скорее всего, проблема с циркуляцией теплоносителя основного контура.
Забит основной теплообменник или фильтрующий элемент контура отопления (слабая циркуляция означает повышенный нагрев теплоносителя). Вышел из строя циркуляционный насос или засор из-за воздуха в системе отопления.
Код ошибки котла Baltur E10
Указывает на низкое давление в системе. Вероятные причины, влияющие на формирование данной неисправности: низкое давление жидкости в контуре отопления. Нет контакта между платой управления и реле минимального давления. Неисправность прессостата. Для начала нужно посмотреть на результаты манометра. Во многих случаях проблему можно устранить с помощью подпиточного крана, который предназначен для заполнения отопительного контура водой. Если проблема повторится снова, то может иметь место утечка охлаждающей жидкости. Гидравлический насос, основной теплообменник, клапан аварийного сброса избыточного давления, поврежденные прокладки, клапан подачи и другие детали могут давать течь. Утечка определяется при внешнем осмотре гидравлических узлов и соединений.
Код ошибки котла Baltur E03
Слабая тяга. Чтобы обеспечить правильную и безотказную работу аппарата, необходимо создать сквозняк для отвода дымовых газов, чтобы они не проникали в жилые помещения. Выход газов контролируется автоматикой, и при возникновении каких-либо проблем срабатывает датчик тяги, и агрегат отключается. Возможные причины отсутствия тяги: малогабаритный диаметр дымохода, брак при монтаже, загрязнение, обледенение внутренней стенки. Сужение диаметра дымохода может стать причиной отсутствия тяги. Длина трубы дымохода превышена.
Советуем внимательно прочитать инструкцию по эксплуатации газового котла и соблюдать соответствующие требования. Достаточно длинный горизонтальный участок дымохода часто становится причиной отсутствия тяги. Повреждено реле давления-датчик тяги – Если во впускной трубке возникает разряжение, то будет слышен легкий щелчок. Отсутствие контакта прессостата с платой управления, наличие конденсата, а также неправильное крепление трубок с пневмореле.
Неправильная работа вентилятора – Засорилась крыльчатка вентилятора. Отсутствие достаточной смазки вала вентилятора, в связи с чем он не может развивать требуемые обороты. Нарушен контакт между вентилятором и электронной платой. в связи с чем он не может развить необходимую скорость. Нарушен контакт между вентилятором и электронной платой. в связи с чем он не может развить необходимую скорость. Нарушен контакт между вентилятором и электронной платой.
Код ошибки котла Baltur E06
Неисправность датчика температуры горячей воды. Это обстоятельство свидетельствует о выходе из строя датчика температуры контура ГВС или сильно возросла требуемая температура. Основные факторы, из-за которых может появиться данная проблема: поврежден датчик температуры горячего водоснабжения. Нет контакта между платой управления и датчиком температуры ГВС. Выход из строя электронной платы. Когда датчик температуры ГВС исправен и надежно подключен к плате управления, хотя котел выдает ошибку, то похоже, что электронная плата нуждается в замене.
Код ошибки котла Baltur E35
Проблемы в момент розжига. Такая ситуация проявляется, когда не работает механизм розжига или обрывается пламя. Необходимо осмотреть соединения между блоком розжига и датчиком пламени, а также между электронной платой и газовым клапаном. Основная причина погасания пламени горелки – неудовлетворительная тяга.
Код ошибки котла Baltur E05
Неправильно работает датчик температуры на системе отопления. Такая ситуация означает, что датчик температуры системы отопления поврежден или поднялась необходимая температура. Обрыв датчика температуры в контуре отопления – Такая неисправность возникает при нарушении связи между датчиком температуры и электронной платой, либо температура ниже номинального значения. Через 5 секунд после распознавания неисправности котел Baltur должен вернуться в безотказную работу, в случае если неисправность возникла самопроизвольно. Рекомендуется убедиться в отсутствии влаги на разъеме датчика и разъеме электронной платы.
Если влаги нет, необходимо заменить датчик температуры. Короткое замыкание в цепи датчика температуры отопительного контура — Данная проблема может возникнуть после короткого замыкания в цепи датчика температуры или температура воды намного выше требуемой. Первым делом нужно измерить сопротивление датчика. Если характеристики сопротивления не соответствуют требуемым, необходимо заменить датчик. Если замена датчика температуры не помогает, отремонтируйте плату.
Котел Балтур в работе. В последнюю неделю практически регулярно загорается код ошибки Е01. После сброса кнопкой ресет аппарат время от времени нормально запускается, но это случается эпизодически. Несколько дней назад я удалил воздушную пробку, и она стала работать лучше. Что это за поломка?
Если выдает ошибку по дымоходу, нужно открыть защитные кожухи. Это поможет воздуху выйти из комнаты. Вслед за этим осмотрите дымоход на наличие льда и, если он есть, удалите его. В случае аварии, связанной с пожаром, нужно проверить, не попадает ли газ в дом.
Часто на котле высвечивается ошибка Е05. Не могли бы вы помочь мне понять, о чем она говорит?
Этот код относится к проблемам с датчиком температуры нагрева. Вероятно, его нужно изменить.
В чем проблема, если котел Baltur не запускается? При этом периодически загорается ошибка Е02. Что делать?
Данная неисправность может проявляться из-за различных проблем с термостатом, датчиком температуры, а также при неполадках в главном контуре циркуляции. Похоже на перегрев воды в теплообменнике. Если датчик температуры и термостат не повреждены, то проблема в электронной плате. Его необходимо заменить.
В чем проблема, если котел не может запуститься и выдает код ошибки Е10? Давление нормально держит, утечек не наблюдается. От сети отключаюсь, но проблема не снимается. В чем причина проблемы?
Код неисправности может указывать на низкое давление воды в контуре отопления. При этой проблеме необходимо проверить реле минимального давления. Он должен быть сломан.
Проблема агрегата выглядит так: ГВС настроен на сорок градусов. Если вы используете горячую воду, горелка загорается, а затем гаснет. Этот цикл продолжается регулярно. Из крана течет теплая вода, потом холодная. Время от времени высвечивается ошибка E02. По какой причине это произошло?
Данная неисправность является признаком перегрева теплоносителя ГВС. Похоже, теплообменник забит, а термостат имеет настройки, отличные от рекомендуемых.
Возникла следующая проблема. При розжиге агрегат выдает ошибку Е35 (срывает пламя). Если его перезапустить, то он включается, но горелка еле зажигается, слышны непонятные щелчки, а потом выдается ошибка. Заменил ионизационный электрод, промыл датчик протока, снял массу со штекера, но результата нет. Кто-нибудь встречался с этим?
Эта проблема возникает по трем причинам. Неисправен контрольный электрод. Неправильная подача газа. Повреждена электронная плата.
Блок перестал работать автономно и выдается код Е10. Что делать?
В машине нет воды или поврежден датчик прессостата.
Сначала добавьте воду в систему отопления.
Газовый котел выключается с отображением ошибки Е03. Чистка и продувка помогают ненадолго. Что может быть сделано?
Такая ситуация свидетельствует об отсутствии тяги, и следует проверить систему отвода продуктов сгорания. Предположительно мембрана застряла. В остальных случаях необходимо обратиться к специалисту для тщательного осмотра газового котла с дальнейшим осмотром.
Есть котел Baltur. Начала появляться ошибка E06. Сам агрегат функционирует, температура жидкости задается ручным переключателем. При его установке кажется, что они перегрелись, потому что включили автоматический температурный режим. Датчик температуры наружного воздуха не установлен. По какой причине это произошло?
Скорее всего неисправен датчик температуры ГВС. Иногда повреждается электронная плата.
Устройство работает примерно несколько минут, затем горелка выключается и возникает ошибка E03. Мигает не более минуты, горелка снова начинает работать, и прибор работает приемлемо еще минут 5-6, и так постоянно.
