Системы центрального отопления, состоящие из газового котла и водонагревателя, использующие стандартную конфигурацию плана S или Y, настроены на работу при одной температуре подачи, которая будет температурой для водонагревателя около 65

Приоритетные установки горячего водоснабжения, однако, управляют водонагревателем и системой центрального отопления при различных температурах потока, максимально увеличивая его эффективность и создавая более высокий потенциал для того, чтобы котел находился в режиме конденсации в течение более длительных периодов времени. Это также снижает тепловую мощность для всей системы, экономя потребление энергии.

Как это работает?

Этот метод управления ГВС и отоплением позволяет водонагревателю иметь приоритет над отопительным контуром, когда есть запрос от датчика водонагревателя, горячая вода нагревается до более высокой температуры подачи по отношению к центральному отоплению температура потока.

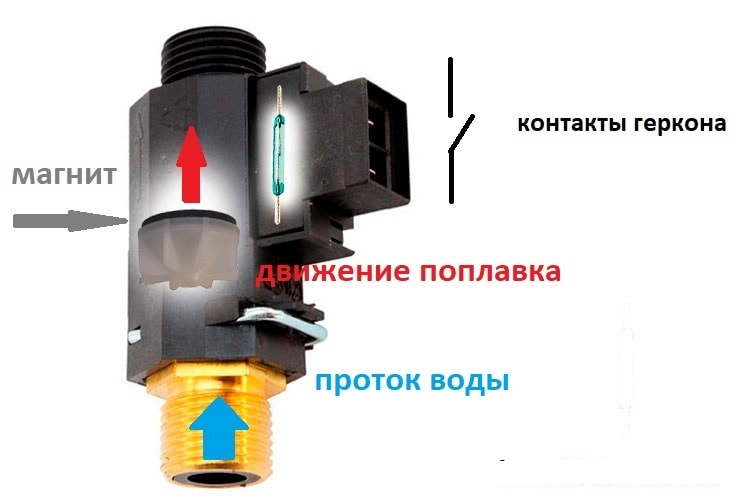

В комбинированных котлах также используется этот метод: когда кран горячей воды открыт, реле протока определяет движение и переключает клапан, позволяя котлу нагревать водопроводную воду, мгновенно производя горячую воду из ваших кранов, имея приоритет над контуром отопления, когда кран закрывается, переключающий клапан котла возвращается в режим отопления и снижает температуру котловой воды до уровня, установленного на панели управления котла.

Преимущество приоритетной подачи горячей воды

Технология PDHW позволяет системе работать при двух разных температурах подачи. Бойлер с горячей водой может быть повторно нагрет в значительно более короткие сроки благодаря высокой температуре потока и работает на установленной максимальной мощности котла в кВт, при этом вся энергия используется для нагрева змеевика в бойлере. Как только горячая вода будет удовлетворена, котел затем снижает температуру подачи и мощность в кВт, позволяя теперь отопительному контуру работать с расчетной тепловой мощностью, после чего котел может начать конденсацию.

Регулирование и отвод воды будет включать использование двухходовых зональных клапанов, трехходового клапана или встроенного переключающего клапана в зависимости от котла, настроек и вариантов управления, используемых для конкретной системы.

Пример недавнего проекта:

• Системный котел Worcester CDI classic мощностью 35 кВт; оставил на заводских настройках.
• S Планирование системы отопления с использованием 2-ходовых зональных клапанов.
• Невентилируемый цилиндр непрямого действия объемом 250 л, змеевик, номинальная мощность 19 кВт.
• Тепловые потери здания 12кВт.
• Двухканальный контроллер Hive.

Изменения, внесенные в эту систему для PDHW:

• Котел системы Worcester CDI classic мощностью 35 кВт; Модельный ряд мощностью до 19 кВт, установлен встроенный переключающий клапан.
• Сняты 2 зональных клапана порта и отрегулирован трубопровод.
• Невентилируемый цилиндр непрямого действия объемом 250 л, змеевик, номинальная мощность 19 кВт.
• Тепловые потери здания 12кВт.
• Установлен 2-канальный контроллер Worcester с погодной компенсацией.

Эта система теперь работает с максимальной нагрузкой

Преобразование вашей существующей системы в PDHW

Большинство систем отопления планов S и Y могут быть преобразованы и модернизированы для включения PDHW, как показано выше. Во-первых, вам понадобится котел, способный предложить эту технологию!

Если существующему котлу более 10 лет, он не поддерживает двойную температуру подачи и имеет функциональные возможности с номинальным диапазоном, то мы рекомендуем обновить котел до модели, которая может быть настроена для этого метода управления.

Не все производители предлагают приоритетную технологию горячего водоснабжения, и при установке нового котла потребуется соответствующий совет от вашего инженера-теплотехника или выбранного производителя.

Похожие сообщения:

• Изоляция трубопровода

Почему приоритет горячей воды является причиной запрета плана S и Y.

5 ноября 2020 г. – 6 минут чтения

Приоритет горячей воды, конечно, не новая концепция. Изобретенный в конце 20-го века примерно в то же время, что и системы S & Y Plan, W Plan (как его исторически называли) позволял повторно нагревать водонагреватель без нагрева контура отопления помещения (если они оба имели потребность в в то же время).

В прошлом, когда мы устанавливали высокотемпературные неконденсационные котлы, приоритет горячей воды был довольно бессмысленным. Единственный раз, когда это можно было бы рассмотреть, было, когда в доме был установлен очень маленький котел, и он не был достаточно велик, чтобы одновременно справляться как с обогревом помещения, так и с потребностью в горячей воде. Таким образом, до конденсационных котлов системы S & Y Plan были преобладающими и доминирующими.

Итак, смысл этого блога и вопрос, который я задаю, заключается в следующем: почему в 2005 году, когда по закону были предусмотрены конденсационные газовые котлы с рейтингом А (поскольку их могли установить только установщики котлов), системы S&Y Plan не вне закона по соображениям энергоэффективности?

Монтажникам систем низкотемпературного отопления известен простой факт; Традиционные системы S&Y Plan не позволяют конденсационным котлам «конденсироваться» при повторном нагреве водонагревателя! Допущение этой ошибки привело к ненужной трате миллионов кВтч газа за последние 15 лет.

Хорошо, что мы не рекомендуем и не устанавливаем высокотемпературные системы S&Y Plan в 2020 году, верно?!

Давайте посмотрим, о чем я говорю и почему это важно.

Ранее я уже писал статью на тему почему ваш новый газовый котел неэффективен , так что я не буду слишком много касаться этой темы. Самый важный факт, который следует помнить, это то, что конденсационные котлы не образуют конденсат, если температура обратного потока в котел превышает 54°C. В принципе мы все должны это знать, но большинство установщиков и домовладельцев не всегда знают, что конденсационные газовые котлы всего 89% эффективности (а не рейтинг ErP 93%, указанный на значке с рейтингом A), когда температура возврата в котел составляет 50°C. Таким образом, если мы спроектируем систему S Plan с радиаторами, правильно рассчитанными на температуру подачи 70°C и температуру обратки 50°C, теоретически система будет работать с КПД 89% при внешней расчетной температуре при включенном нагреве. Но что произойдет, если мы сейчас потребуем горячую воду?

Допустим, мы правильно определили размер котла и цилиндра в соответствии с Руководством по проектированию бытового отопления , и в этом примере мы предполагаем, что для этого дома требуется тепловая нагрузка 8 кВт, а мощность змеевика горячей воды 3 кВт. Поэтому рассчитываем котел на 11кВт. Итак, при температуре -3°C на улице наше отопление работает в соответствии с проектом нашей системы, а если нам нужна горячая вода, которая тоже работает идеально? Ну, не совсем.

На самом деле происходит вот что…

Система отопления, рассчитанная на 70/50 (эффективность 89%), работает нормально до тех пор, пока не возникнет потребность в горячей воде. Большинство цилиндров не оснащены датчиком расхода (хорошо, допустим, что нет), поэтому, даже если установщик установил задвижку или ограничитель расхода на возвратную трубу, чтобы замедлить поток воды через змеевик до тепловложения 3 кВт ( что на котле DT20 примерно 129 литров отопительной воды через змеевик в час), они не знали бы, куда они его настраивают. Большинство установщиков не устанавливают ограничитель расхода на возврат цилиндра, который затем позволяет системному насосу (обычно настроенному на гораздо более высокий расход системы) проталкивать системную воду через змеевик цилиндра слишком быстро, что приводит к температуре возврата. возвращаются в котел с температурой выше 54°C и почти такими же горячими, как они отправляются из котла. Это продолжается часами и действительно не годится для этого 89% КПД конденсационного котла!

Вам не нужно обучаться проектированию систем отопления, чтобы понять, что эта система неэффективна? Давайте просто вспомним один ключевой факт… Конденсационные котлы на самом деле «конденсационные» были причиной, по которой мы отказались от котлов стандартной эффективности в 2005 году.

Итак, мы снова задаем вопрос… Кто допустил это и почему некоторые производители отопления все еще продвигают системы S&Y Plan в 2020 году?

«Чтобы повысить эффективность конденсационного котла, мы добавили в уравнение регуляторы модуляции».

В моей последней статье я упомянул  Регуляторы компенсации нагрузки и погодных условий — это абсолютно лучший способ повысить эффективность работы котла, но здесь есть ключевой вопрос, когда мы хотим восстановить горячую воду. Регуляторы модуляции, такие как Honeywell Home evohome , обеспечивают низкую температуру подачи для отопления помещений и высокую температуру для рекуперации горячей воды. Тем не менее, хорошо управляемая система отопления со стабильной температурой воздуха в вашем доме (благодаря более низким и постоянным температурам подачи системы) теперь нуждается в температуре подачи 75 ° C для восстановления бака горячей воды. Если мы воспользуемся планом S или Y, то теперь мы добавим 75°C в контур обогрева помещения, который только что работал, возможно, при температуре 45°C. Если мы сделаем это, все наши хорошие стабильные комнатные температуры превысят допустимые пределы, и да, элементы управления могут сработать, чтобы отключить обогрев помещения, когда обнаружат резкое повышение температуры, но это произойдет после того, как значительное количество энергии будет потрачено без необходимости. уходит в контур отопления помещений.

Здесь мы вступаем в концепцию двух температур подачи с приоритетом горячей воды. Одна температура подачи направлена ​​на отопление помещения, а другая температура подачи направлена ​​на водонагреватель. Мы должны убедиться, что в то же время, когда мы требуем рекуперации высокой температуры бойлера с горячей водой, мы отдаем приоритет потоку системной воды в змеевик бойлера. Однако в то же время мы не хотим, чтобы регенерация горячей воды занимала 2-3 часа, и мы хотим, чтобы котел работал в конденсационном режиме как можно дольше. Поэтому вводим с теплообменниками большей площади поверхности (мы продаем цилиндры с мощностью теплообменника более 36 кВт) и котлами, которые могут быть рассчитаны как на отопление помещений, так и на мощность теплообменника цилиндра.

С PDHW (Приоритетное горячее водоснабжение) мы получаем правильную теплопроизводительность при гораздо более низких температурах подачи. Это обеспечивает эффективную работу системы отопления. У нас также есть сверхбыстрое восстановление бака горячей воды, когда котел остается в режиме конденсации намного дольше. Кроме того, из-за увеличенного размера змеевика цилиндра регенерация на самом деле настолько быстрая, что мы можем установить значительно меньшие цилиндры (что также снижает потери при стоянии цилиндра, отходы материала и воплощенный углерод при его производстве).

Мой любимый способ установки приоритета горячей воды — это использование плана X. Это очень похоже на план S, но клапан отопления всегда открыт ( нормально открытый зональный клапан ) и закрывается только тогда, когда открывается зональный клапан горячей воды на баке.

Интергаз уже много лет имеют PDHW «из коробки» с добавлением датчика бака. Есть и другие производители котлов, которые также используют приоритетную температуру горячей воды и двойного потока, но не все производители котлов понимают эту концепцию или почему нам нужно это делать.

Объединенное мышление действительно ничего не стоит.
