Двухконтурный газовых котел baxi eco four 24: характеристики и инструкции

Перед владельцами частных домохозяйств или других помещений перед запуском в эксплуатацию жилья встает вопрос об установке котла. При этом, многие потребители выбирают оборудование, позволяющие сократить расходы на отопление. И хотя котлы требуют первоначальных вложений на покупку и установку, в дальнейшем они способны окупиться за счет экономии. Одной из таких систем, способной снизить расходы на отопление и в тоже время обеспечить необходимое теплоснабжение и обеспечение горячей водой, является Baxi Eco 4S 24 F.

Содержание статьи:

1 Особенности
2 Технические характеристики
3 Устройство котла
4 Инструкция по запуску
5 Инструкция по эксплуатации
6 Отзывы пользователей

Особенности

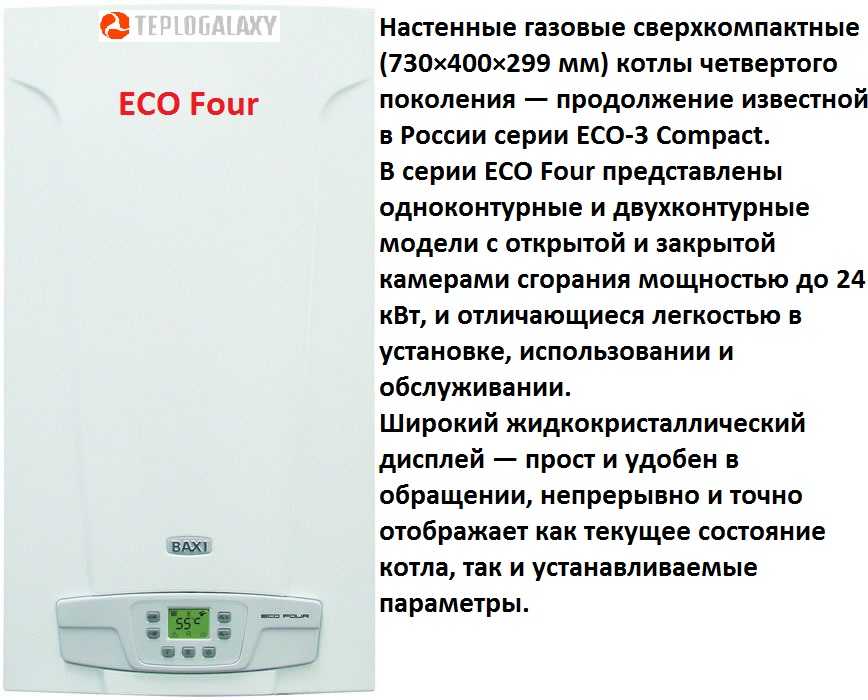

Котел Baxi Eco four 24 f является системой отопления 4-го поколения, обладающий небольшими размерами.

Особенностью котла является наличие двух раздельных теплообменников, выполненных из меди и нержавейки. Медный теплообменник является более эффективным, чем выполненный из нержавеющей стали. Наличию коаксиального дымохода позволяет намного облегчить процедуру подключения к дымоходу. Котел имеет конструкцию в виде «труба в трубе», что способствует подаче наружного воздуха в горелку через внешнюю трубу, а выход отработанных газов через внешнюю.

Технические характеристики

Конструкция дымоудаления котла разработана для коаксиальной трубы, диаметр которой составляет 60/100 мм. При приобретении адаптера, производящего разделение дымоходных каналов возможен монтаж алюминиевых труб, диаметр которых составляет 80 мм. Для подсоединения отопления и газа используются штуцера, диаметр резьбы составляет 3/4’, а контур горячего водоснабжения подключается на штуцера с диаметром резьбы 1/2’.

Важно! Высокая производительность контура ГВС (примерно 14л/мин) позволяет без проблем одновременно пользоваться горячей водой в ванной и на кухне.

Устройство котла

Навесной котел Бакси Экофор 24 является двухконтурным и обладает принудительной тягой. Агрегат состоит из приборов:

теплообменники: один изготовлен из меди, второй состоит из нержавеющей стали;
циркуляционный насос Grundfos обладающим автоматическим воздухоотводчиком;
газовый клапан марки SIT 845;
газовая горелка закрытого типа марки Polidoro, обладающая наконечниками, изготовленными из нержавеющей стали;
электронная плата марки Honeywell;
трехходовой клапан, изготовленный из латуни и оборудованный электрическим сервоприводом;
Шестилитровый расширительный бак.

На фронтальной части агрегата смонтирована панель управления, оснащенная ЖК-дисплеем. На нем фиксируются и устанавливаются различные параметры, температура отопления и горячего водоснабжения. В случаях неисправности или кратковременных сбоях при работе на дисплее высвечиваются коды ошибок.

На агрегатах установлены такие компоненты, обеспечивающие безопасность работы, как:

Датчик тяги (пневмореле) включается при низкой тяге в дымоходе;
прессостат, обеспечивающий работу аппарата при низком давлении;
предохранительный клапан начинает работать при избыточном давлении;
датчики, производящие контроль за пламенем;
температурные датчики, расположенные на контуре отопления и проточной воды;
манометр.

Насос производит автоматическое включение в течение суток один раз, что позволяет исключить блокировку или заклинку латунного трехходового клапана. Особенно эта функция пригодится в случае простоя котла.

Современная диагностическая система позволяет производить самостоятельное сканирование и обнаружение ошибок и неисправностей, информация о которых транслируется на ЖК-дисплее.

Дополнительная информация! Система имеет возможность подключения баллона с сжиженным газом, но для его работы необходимо поменять форсунки для сжиженного газа.

Инструкция по запуску

Монтировать газовый котел марки Baxi ECO four 24 можно самостоятельно, а можно обратиться за помощью к сотрудникам сервиса, занимающихся установкой подобного оборудования. Выполнять установку необходимо в следующей последовательности:

На отоплении открыть краны как входа, так и выхода. Котел должен быть отключен от электросети.
В расширительном баке должно быть установлено давление 0,5Ат.
Повернуть кран и наполнять систему отопления до показаний 1,5 Ат (зеленая часть манометра).
Закрыть кран и удалить воздух в системах отопления (радиаторы, конверторы и т.д.). После данной процедуры давление опустится. Повторять данные мероприятия необходимо пока воздух не будет удален, а давление не установится на значении чуть выше единицы.
Для получения доступа к циркуляционному насосу нужно демонтировать крышку и вывернуть винт на панели из пластика. На насосе уставлен винт для спуска воздуха.
Давление в системе снизится, если воздух уходит, соответственно нужно проверять давление и поднимать его до единицы, если оно упадет.
Не устанавливая обратно крышку, произвести включение агрегата в режиме отопления, продолжительностью одна минута, температура, при этом, не должна превышать 50ºС. Произойдет запуск циркуляционного насоса, при этом ЖК-дисплей может отображать различные ошибки. Не стоит пугаться — это происходит из-за наличия остатков воздуха, которые не дают датчикам работать в правильном режиме.
По истечении одной минуты произвести отключение аппарата и вновь повернуть винт на насосе. Последует выход воздуха в большом объеме. Данную процедуру проводить до полного спуска воздуха.
После спуска воздуха повернуть винт циркуляционного насоса и оставить в открытом положении его на половину оборота или четверть. Данная процедура необходима для дальнейшего самостоятельного спуска воздуха.
Переключить аппарат в режим «лето» и произвести проверку на наличие теплой воды в кране.

Обратите внимание! Если горячая вода отсутствует, а горелка кратковременно заработала и остановилась, то нужно отключить котел и вставить вилку в розетку, перевернув ее. Данная процедура необходима, так как котел является фазозависимым и работать в правильном режиме не будет, если вилка вставлена в розетку не той стороной.

Инструкция по эксплуатации

Для правильной работы котла Бакси Экофор необходимо обеспечить дымоход достаточной тягой, исключив его сужение.

Владельцу необходимо вовремя реагировать на ошибки и убирать их самостоятельно (при помощи инструкции) или воспользоваться помощью специалиста сервиса, обслуживающего котел. Также данные специалисты в ходе технического обслуживания произведут чистку агрегата от накипи и образовавшейся сажи, а также работы по его обслуживанию. Самостоятельно заниматься чисткой системы и его обслуживанием не желательно, лучше довериться профессионалам. Работы по техобслуживанию котла желательно проводить раз в год.

Важно! Работа аппарата должна производиться с водой, жесткость которой не должна превышать 20оF. Если жесткость воды больше, то необходимо дополнительно приобрести и установить полифосфатный дозатор или использовать системы для смягчения воды.

Отзывы пользователей

Большинство отзывов владельцев котла Baxi Eco four 24 f положительные. К плюсам данной модели котла пользователи относят его надежность и простоту установки, а также возможность перевода на сжиженный газ.

Максим, Санкт-Петербург: «Надежный, неприхотливый котел. Купил в 2014 году, поставил сам, перевел на сжиженный газ (замена форсунок). С тех пор в него и не лез (практически). Залезть в котел пришлось 1 раз прошлой зимой, когда закончился газ в −20 на улице и заморозил всю систему (были причины, по которым за домом никто не смотрел). Так вот после отогрева котел запустился! Позже появилась небольшая течь в ракушке циркуляционного насоса. Заменил ее и с тех пор котел снова в строю».

Михаил, Иркутск: «Котел обладает простотой установки, имеет надежные комплектующие. Недостатков за период эксплуатации пока не замечено. Куплен взамен MainFour 240f, у которого стали появляться ошибки E35 и Е98 после 3-х лет эксплуатации. Своими силами по рекомендациям в интернете победить не удалось. Вердикт двух вызванных специалистов по ремонту котлов — замена теплообменника. Решили не заморачиваться и купить новый».

Настенный котел марки Baxi Eco four 24 f достаточно популярен среди владельцев частных домовладений. Одним из главных плюсов модели является наличие двух теплообменников, изготовленных из разных материалов (медь и нержавейка), надежного циркуляционного насоса, а также коаксиального дымохода. Аппарат оснащен ЖК-дисплеем, на котором высвечиваются ошибки. Система отопления обладает простотой монтажа, а дальнейшая эксплуатация котла, при должном обслуживании, не будет иметь проблем.
