BAXI Main Four 24 инструкция по эксплуатации онлайн страница 11
117
926.486.1 – RU
Руководство для техНИческого пеРсоНала
… сИстема пРИтока воздуха И отвода пРодуктов сгоРаНИя по двум отдельНЫм тРубам
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для
воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.
Рис.8
Регулировка проема в трубе забора
воздуха
Данная настройка нужна для оптимизации
производительности котла и параметров
сгорания.
Муфту забора воздуха можно установить
слева или справа от дымохода; ее можно
поворачивать для регулировки потока
воздуха в зависимости от суммарной
длины воздуховода и дымохода.
Для у меньшения по тока в озд у х а
поверните м уфт у против часовой
стрелки, для увеличения потока воздуха
поворачивайте ее в обратную сторону.
Для оптимальной настройки можно
использовать анализатор продуктов
сгорания, измеряющий содержание СО2
в продуктах сгорания при максимальной
мощности. Если содержание СО2 низкое,
подачу воздуха постепенно регулируют,
добиваясь содержания СО2, приведенного
в таблице.
Д л я п р а в и л ь н о г о п о д к л ю ч е н и я
и и с п о л ь з о в а н и я а н а л и з а т о р а
воспользуйтесь прилагаемым к нему
руководством.
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме
того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.
• Колено 90° сокращает максимально возможную длину труб на 0,5 м.
• Колено 45° сокращает максимально возможную длину труб на 0,25 м.
ваЖНо
каналы всасывания и слива (C52) из котлов должны соответствовать следующей максимальной длине:
– канал всасывания: lmax= 8m
– канал слива: lmax= 15m
Примечание: первое колено в 90° не учитывать при подсчете максимально допустимой длины.
переходни для отвода
продуктов сгорания
крепежн
ы
й зажим
му
ф
та за
бо
ра воздуха
модель
котла
(l1+l2)
положение
регулятора
Использовать
дИаФРагму на
дЫмоходе
a
Co
2
%
G20
G31
24 F
0 ÷ 4
A
НЕТ
6,4
7,1
4 ÷ 14
B
14 ÷ 23
C
CG_2114 / 0902_2801
Газовый котёл BAXI Main Four 18 F, Main Four 24
(скачивание инструкции бесплатно)
Формат файла: PDF
Доступность: Бесплатно как и все руководства на сайте.
Без регистрации и SMS.
Дополнительно: Чтение инструкции онлайн
Высокопроизводительные настенные газовые котлы
Руководство по установке и эксплуатации
Страница:
(1 из 27)
навигация
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19- Страница 1 из 28
Высокопроизводительные настенные газовые котлы Руководство по установке и эксплуатации - Страница 2 из 28
Уважаемый покупатель! Мы убеждены, что приобретенное Вами изделие будет соответствовать всем Вашим требованиям.
Приобретение одного из изделий baxi отвечает вашим ожиданиям: хорошая работа, простота и легкость пользования. Сохраните это руководство, и пользуйтесь им в случае возникновения - Страница 3 из 28

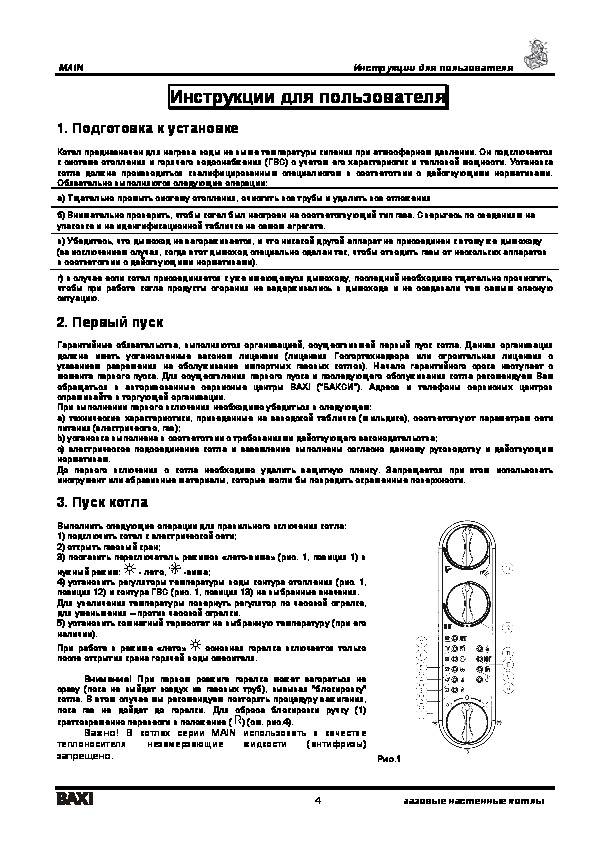

1. подготовка к устаНовке Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. Котел должен устанавливаться квалифицированным - Страница 4 из 28
