НАСТЕННЫЕ ГАЗОВЫЕ КОТЛЫ
CIAO 24-28 CAI
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. ИНСТРУКЦИЯ ПО МОНТАЖУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И РЕМОНТУ
(ТЕХНИЧЕСКИЙ ПАСПОРТ)
Уважаемый Клиент!
Чтобы лучше познакомиться со своим новым котлом и в полной мере оценить преимущества индивидуального отопления и производства горячей воды, мы просим Вас внимательно прочитать это руководство. Оно поможет Вам правильно пользоваться котлом и в нужное время проводить его техобслуживание.
Установка и наладка котла должна производиться квалифицированными специалистами, обученными работе с данным оборудованием, в соответствии с действующими нормативами. При монтаже котла должны соблюдаться местные нормы противопожарной и газовой безопасности.
Маркировка , , указывает на соответствие изделия ГОСТ 20548-87, ГОСТ Р 51733
Маркировка указывает на соответствие изделия ДСТУ 2205-93, ГСТУ3-59-68-95
Маркировка , указывает на соответствие изделия ГОСТ 20219
Климатическое исполнение – УХЛ 4.
В тексте руководства вы можете встретить следующие символы:
ВНИМАНИЕ – действия, которые требуют повышенного внимания и соответствующей подготовки
ЗАПРЕЩЕНО – действия, которые НЕЛЬЗЯ ВЫПОЛНЯТЬ ни в коем случае
Срок службы котла при условии соблюдения всех рекомендаций по установке и своевременному техническому обслуживанию составляет не менее 15 лет. По окончании этого срока эксплуатация котла может быть продлена по заключению сервисной организации.
В конце срока службы котел необходимо утилизировать специальным образом, согласно действующему законодательству. Раздельная утилизация предотвращает потенциальную опасность для окружающей среды и для здоровья. Кроме того, можно извлечь экономическую выгоду, получив при раздельной утилизации, повторно перерабатываемые материалы.
2
УКАЗАТЕЛЬ |
|
| |
РУКОВОДСТВО ДЛЯ МОНТАЖНИКА |
|
| |
1 | ПРЕДУПРЕЖДЕНИЯ И МЕРЫ БЕЗОПАСНОСТИ . ……………………………………………………………….. | стр | 4 |
2 | ОПИСАНИЕ КОТЛА ……………………………………………………………………………………………………………. | стр | 5 |
2.1 | Описание ……………………………………………………………………………………………………………………………. | стр | 5 |
2.2 | Панель управления ……………………………………………………………………………………………………………. | стр. | 6 |
2.3 | Компоненты котла ………………………………………………………………………………………………………………. | стр. | 6 |
2.4 | Остаточный напор циркуляционного насоса ………………………………………………………………………… | стр. | 7 |
2.5 | Габаритные размеры и диаметры присоединительных отверстий ………………………………………… | стр. | 7 |
2.6 | Гидравлическая схема ………………………………………………………………………………………………………… | стр. | 7 |
2.7 | Подключение термостата температуры в помещении ………………………………………………………….. | стр. | 8 |
2.8 | Электрическая схема ………………………………………………………………….. ……………………………………… | стр. | 8 |
2.9 | Технические характеристики ………………………………………………………………………………………………. | стр. | 9 |
2.10Комплектация………………………………………………………………………………………………….. стр. 10
2.11 | Свидетельство о приемке (идентификация)……………………………………………………………… | стр. | 10 |
3 | МОНТАЖ …………………………………………………………………………………………………………………………… | стр. | 11 |
3.1 | Правила монтажа …………………………………………………………………………………………………………… ….. | стр. | 11 |
3.2 | Крепление котла к стене и гидравлические подключения …………………………………………………….. | стр. | 12 |
3.3 | Электрическое подключение ………………………………………………………………………………………………. | стр. | 12 |
3.4 | Присоединение газа ……………………………………………………………………………………………………………. | стр. | 13 |
3.5 | Удаление продуктов сгорания и всасывание воздуха …………………………………………………………… | стр. | 14 |
3.6 | Заполнение системы отопления ……….. ………………………………………………………………………………. | стр. | 14 |
3.7 | Слив воды из системы отопления ………………………………………………………………………………………. | стр. | 14 |
3.8 | Слив воды контура ГВС………………………………………………………………………………………………………. | стр. | 14 |
4 | РОЗЖИГ И РАБОТА ………………………………………………………………………………………………………….. | стр. | 15 |
4.1 | Предварительные проверки ……………………………………………………………………………………………….. | стр. | 15 |
4.2 | Розжиг котла ……………………………………………………………………………………………………………………… | стр. | 15 |
4.3 | Отключение котла ……………………………………………………………………………………………………………… | стр. | 15 |
4.4 | Световые индикаторы и аварийные сообщения ………………………………………………………………….. | стр. | 16 |
4.5 | Регулировка ……………………………………………………………………………………………………………………….. | стр. | 16 |
4.6 | Переход на газ другого типа . | стр. | 18 |
5 | ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ …………………………………………………………………………………….. | стр. | 19 |
5.1 | Плановое техническое обслуживание …………………………………………………………………………………. | стр. | 19 |
5.2 | Внеплановое техническое обслуживание ……………………………………………………………………………. | стр. | 19 |
5.3 | Проверка параметров горения ……………………………………………………………………………………………. | стр. | 19 |
РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ |
|
| |
1а | МЕРЫ ПРЕДОСТОРОЖНОСТИ И БЕЗОПАСНОСТИ . ………………………………………………………….. | стр. | 20 |
2а | ПАНЕЛЬ УПРАВЛЕНИЯ ……………………………………………………………………………………………………… | стр. | 20 |
3а | РОЗЖИГ КОТЛА ………………………………………………………………………………………………………………… | стр. | 21 |
4а | ОТКЛЮЧЕНИЕ КОТЛА ………………………………………………………………………………………………………. | стр. | 22 |
5а | ПРОВЕРКИ ………………………………………………………………………………………………………………………… | стр. | 22 |
6а | СВЕТОВЫЕ ИНДИКАТОРЫ И АВАРИЙНЫЕ СООБЩЕНИЯ ………………………………………………. | стр. | 22 |
6 | ОТМЕТКА О ПРОДАЖЕ ……………………………………………………………………………………………………… | стр | 24 |
6.1 | Отметка о проведенных ремонтах и техобслуживании………………………………………………………….. | стр | 24 |
3
1 ПРЕДУПРЕЖДЕНИЯ И МЕРЫ БЕЗОПАСНОСТИ
Настоящее руководство по эксплуатации (технический паспорт) является неотъемлемой частью котла. Руководство должно постоянно храниться вместе с котлом, в том числе при передаче котла другому владельцу или установке его на новое место. В случае порчи или утери дубликат можно получить по месту покупки оборудования.
Установка котла, равно как и любые другие действия по обслуживанию и ремонту, должны производиться квалифицированными специалистами, обученными работе с данным оборудованием.
Данный котел разрешается применять только для тех целей, для которых он предназначен. Изготовитель не несет договорной и иной ответственности за ущерб, причиненный людям, животным или имуществу вследствие неправильной установки или регулировки или несвоевременного технического обслуживания, а также в результате ненадлежащего использования котла.
Запрещается изменять параметры регулировки самого котла и предохранительных устройств в течение всего срока службы без разрешения изготовителя или поставщика.
Данный котел предназначен для нужд отопления и производства горячей воды и должен быть подключен к системе отопления и к системе ГВС, характеристики которых соответствуют техническим данным и мощности котла.
При обнаружении утечки воды нужно перекрыть подачу воды в котел и незамедлительно обратиться в сервисную службу или квалифицированному специалисту.
В случае поломки или неправильного функционирования котла выключите его, не предпринимая никаких попыток самостоятельно устранить неполадки.
Если котел не используется в течение длительного времени, перекройте подачу газа и отключите электропитание. Если существует возможность заморозков, слейте воду из котла.
Техническое обслуживание котла должно производиться квалифицированным обученным специалистом не реже одного раза в год.
Запрещается хранение неработающего котла в не отапливаемых помещениях при температуре окружающей среды ниже 00С.
Правила техники безопасности:
Не используйте котел для иных целей, чем те, для которых он предназначен. Не прикасайтесь к котлу влажными или мокрыми частями тела.
Категорически запрещается закрывать или уменьшать вентиляционные отверстия в помещении, где установлен котел. Вентиляционные отверстия являются необходимым условием правильного горения.
При обнаружении запаха газа запрещается включать или выключать любые электрические устройства, которые могут вызвать искрение — выключатели, телефоны, электробытовые приборы и т. п. Проветрите помещение, откройте окна и двери и перекройте кран подачи газа в котел.
Перед проведением любых работ по очистке котла обязательно отключите электропитание котла. Не храните горючие материалы и емкости из-под них в помещении, где установлен котел.
Не пытайтесь сами починить котел.
Запрещается растягивать, отрывать или скручивать электрические провода, выходящие из котла, даже если котел не присоединен к сети электропитания.
4
2 ОПИСАНИЕ КОТЛА
2.1 Описание
Котлы серии CIAO CAI — это настенные газовые котлы, предназначенные для отопления и производства горячей воды хозяйственно-бытового назначения.
Расшифровка наименования
CIAO | 24,28 | C | A | I |
1 | 2 | 3 | 4 | 5 |
1- наименование семейства
2- округленная полезная мощность котла в кВт
3- двухконтурный котел
4- открытая камера сгорания
5- электророзжиг и ионизационный контроль наличия пламени
Основные компоненты и функциональные возможности котла:
•плата с микропроцессором, управляющая входами, выходами и аварийными сигналами
•электронная модуляция обеспечивает плавное регулирование мощности в режиме ГВС и отопления
•электронный розжиг с контролем пламени ионизационного типа
•плавный автоматический розжиг
•встроенный стабилизатор давления газа
•устройство для предварительной установки минимальной температуры воды контуре отопления
•переключатель OFF-RESET для перезапуска после остановки по аварийному сигналу, выбор режима Лето, выбор режима Зима, регулятор температуры в контуре отопления
•регулятор температуры в контуре ГВС
•датчик NTC для контроля температуры в контуре отопления
•датчик NTC для контроля температуры в контуре ГВС
•циркуляционный насос с автовоздушником
•автоматический бай-пас контура отопления
•коаксиальный теплообменник для нагрева воды контура отопления и ГВС
•расширительный бак на 8 л
•кран подпитки системы отопления
•манометр для контроля давления воды в системе отопления
•имеется место для установки термостата температуры в помещении 24 В
•выполнена подготовка для подключения следующих аксессуаров:
датчик уличной температуры, который позволяет осуществлять функцию погодозависимого регулирования, пульт дистанционного управления.
•функция защиты циркуляционного насоса от заклинивания, которая активируется автоматически через каждые 24 часа после последнего цикла работы насоса
•открытая камера сгорания
•устройство контроля пламени, ионизационного типа, при пропадании пламени оно перекрывает подачу газа и подает световой сигнал
•гидравлический прессостат, контролирующий минимальное давление воды в систему отопления
•предельный термостат, который контролирует перегрев котла
•термостат дымоудаления, который контролирует попадание продуктов сгорания в помещение
•предохранительный сбросной клапан на 3 бар, установлен в контуре отопления
•защита от замерзания
5
2.2 Панель управления
1Световой индикатор, отображающий состояние котла
2Переключатель режимов работы:
Выключение (OFF) / Сброс аварийных сигналов
Лето
Зима / Регулировка температуры воды в системе отопления
3 Установка температуры в контуре ГВС
4Манометр
Рис. 2.1
2.3 Компоненты котла
Рис 2.2
1 | Кран для заполнения котла | 8 | Электрод розжига-обнаружения пламени |
|
|
2 | Клапан для слива из системы | 9 | Предельный термостат | 15 | Датчик NTC контура ГВС |
3 | Предохранительный клапан | 10 | Датчик NTC контура отопления | 16 | Газовый клапан |
4 | Циркуляционный насос | 11 | Термостат дымоудаления | 17 | Датчик потока |
5 | Гидравлический прессостат | 12 | Теплообменник |
|
|
6 | Автовоздушник | 13 | Расширительный бак |
|
|
7 | Горелка | 14 | Трансформатор розжига |
|
|
6
2. 4 Остаточный напор циркуляционного насоса
График зависимости остаточного напора в системе отопления от производительности приведен справа.
Подбор размеров трубопроводов в системе отопления должен производиться с учетом значения остаточного напора.
Необходимо учитывать то, что котел будет работать правильно в том случае, если в теплообменнике будет циркулировать достаточное количество воды.
Для этой цели в котле имеется автоматический бай-пас, который обеспечивает нужный уровень расхода воды, проходящей через теплообменник системы отопления, при любых рабочих условиях.
Расход (л/час)
рис. 2.3

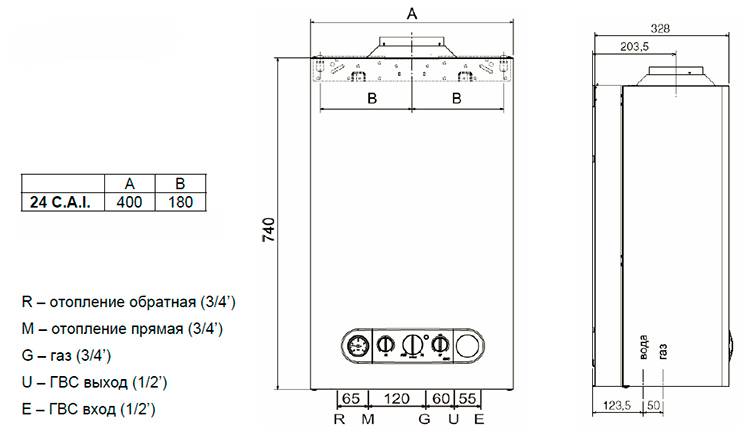

2.5 Габаритные размеры
Рис. 2.4
2.6 Гидравлическая схема
1 | Вход воды из водопровода |
2 | Выход воды в контур ГВС |
3 | Прямой трубопровод системы отопления |
4 | Обратный трубопровод системы отопления |
5 | Сливной кран |
6 | Предохранительный клапан |
7 | Циркуляционный насос |
8 | Автовоздушник |
9 | Расширительный бак |
10 | Датчик NTC контура отопления |
11 | Теплообменник |
12 | Горелка |
13 | Датчик NTC контура ГВС |
14 | Гидравлический прессостат |
15 | Бай-пас |
16 | Ограничитель расхода |
17 | Датчик потока |
18 | Фильтр |
19 | Кран подпитки |
Рис. 2.5
7
2.7 Подключение комнатного термостата
Термостат температуры в помещении
Термостат температуры в помещении (24В) подключается, как показано на схеме. Сначала необходимо снять перемычку на клеммной колодке с 2 контактами (CN5).
Внимание
Вход ТА – с низким напряжением, безопасный.
Низковольтные потребители подключаются так, как показано на схеме, к разъёму CN6.
C.R. – пульт дистанционного управления SE – датчик уличной температуры
Рис. 2.6
2.8 Электрическая схема
Рис. 2.7
ЗАМЕЧАНИЕ: РЕКОМЕНДУЕТСЯ СОБЛЮДАТЬ ПОЛЯРНОСТЬ L-N
МР | Плата управления | CN1-CN12 Соединительный разъемы (CN4 не | |
Р1 | Потенциометр OFF – лето – зима – сброс / температура в системе |
| используется) |
| отопления | F1 | Плавкий предохранитель 2А Т |
Р2 | Потенциометр для выбора заданной температуры в контуре ГВС | F | Внешний плавкий предохранитель 3,15 А F |
Р3 | Потенциометр для выбора кривой терморегулирования | М3 | Клеммная колодка для подключения внешних |
Р4 | (не используется) |
| устройств |
JP1 | Перемычка для активации ручек в режиме настройки | Т. А. | Термостат температуры в помещении |
JP2 | Перемычка для обнуления таймера контура отопления и | E.A./R. | Электрод розжига/обнаружения пламени |
| запоминание максимального электрического сигнала для системы | TRХ | Удалённый Трансформатор Розжиг |
| отопления в режиме настройки | Т.F. | Термостат дымоудаления |
JP3 | Перемычка для переключения метан – сжиженный нефтяной газ | T.S. | Аварийный термостат |
JP4 | Переключатель термостатов контура ГВС с абсолютной | S.R. | Датчик NTC температуры в контуре отопления |
| температурой | T.L. | Предельный термостат |
JP5 | (не используется) | OPE | Соленоид газового клапана |
JP6 | (не используется) | P | Насос |
LED | LED 1 Зеленый световой индикатор – сигнализирует о рабочем | FL | Датчик протока |
| режиме или временной остановке | S. |
