Настенный газовый котел Беретта Сити

___________________________________________________________________________

  • Ремонт котлов Беретта
  • Beretta Ciao CSI
  • Beretta City – Установка и эксплуатация

Настенный газовый котел Beretta City 24 CSI — это агрегат ,который предназначен для отопления и производства горячей воды хозяйственно-бытового назначения.

По способу дымоудаления и воздухазабора котлы серии CITY разделяются на котлы с естественным дымоудалением (СITY CAI) и котлы с принудительным дымоудалением и воздухозабором (CITY CSI).

Основные технические характеристики котлов Беретта Сити

– Плавная регулировка мощности в режиме отопления и производства горячей воды.

– Функция автоматической регулировки температуры теплоносителя в системе отопления (при установке регулятора комнатной температуры).

– Плавный электророзжиг с функцией контроля наличия пламени.

– Регулятор температуры воды в системе отопления.

– Регулятор температуры горячей воды.

– Летний и зимний режимы работы.

– Раздельные теплообменники для контура отопления и ГВС.

– Расширительный бак для системы отопления объемом 8 литров.

– Кран подпитки системы отопления.

– Манометр для контроля давления воды в системе отопления.

– Возможность подключения регулятора комнатной температуры и недельного хронотермостата.

– Функция антиблокировки циркуляционного насоса.

– Функция защиты от замерзания котла.

– Контроль падения давления в системе отопления.

– Функция защиты от перегрева теплоносителя.

– Защита при неисправности системы дымоудаления (для CITY CAI).

– Функция контроля за работой вентилятора (для CITY CSI).

– Предохранительный клапан системы отопления.

– Функция самодиагностики.

– Возможность работы на сжиженном газе.

Рис.1. Рабочие элементы настенных котлов Beretta City 24 CSI

1 – Гидравлический прессостат, 2 – Клапан для слива воды из котла, 3 – Сервопривод трехходового клапана, 4 – Предохранительный клапан, 5 – Циркуляционный насос, 6 – Автовоздушник, 7 – Электрод розжига и обнаружения пламени, 8 – Горелка, 9 – Предельный термостат, 10 – Датчик NTC первичного контура, 11 – Прессостат дымовых газов, 12 – Фланец дымовых газов (для модели С. S.I.), 13 – Штуцер прессостата дымоудаления, 14 – Вентилятор, 15 – Первичный теплообменник, 16 – Расширительный бак, 17 – Трансформатор розжига, 18 – Газовый клапан, 19 – Теплообменник ГВС, 20 – Реле протока, 21 – Кран подпитки, 22 – Датчик NTC ГВС, 23 – Световой индикатор состояния котла, 25 – Регулятор температуры в системе отопления, 26 – Переключатель режимов работы, 27 – Регулятор температуры в системе ГВС

Рис.2. Схема гидравлики котла Беретта Сити

A – Вход холодной воды, B – Выход горячей воды, C – Подача в систему отопления, D – Обратка из системы отопления, 1 – Обратный клапан, 2 – Клапан слива воды из котла, 3 – Предохранительный клапан, 4 – Клапан байпас, 5 – Трехходовой клапан, 6 – Гидравлический прессостат, 7 – Циркуляционный насос, 8 – Расширительный бак, 9 – Датчик NTC отопления, 10 – Первичный теплообменник, 11 – Горелка, 12 – Газовый клапан, 13 – Тепообменник ГВС, 14 – Датчик NTC ГВС, 15 – Кран подпитки, 16 – Ограничитель протока, 17 – Датчик протока, 18 – Фильтр

Рабочие характеристики

Минимальная полезная мощность – 7. 5 кВт

Максимальная полезная мощность – 23.9 кВт

КПД – 91.8 %

Максимальный расход природного газа – 2.73 м3/час

Максимальный расход сжиженного газа – 2 кг/час

Емкость расширительного бака – 8.00 л

Напряжение сети – 220 В.

Потребляемая мощность – 115.0 Вт

Уровень шума – 24 Дб

Параметры отопления

Теплообменник

– раздельный – первичный
– медный – вторичный нержавеющая сталь

Максимальное давление в системе – 3.0 бар

Циркуляционный насос – Grundfos

Отапливаемая площадь до 240 м2

Отапливаемый объем до 672 м3

Минимальная t системы отопления – 40.0 C

Максимальная t системы отопления – 80.0 C

ГВС

Минимальная температура горячей воды – 0 C

Максимальная температура горячей воды – 0 C

Производительность ГВС (t=25C) – 11.0 л

Режим “Лето” – есть

Другие характеристики

Габариты (ВхШхГ) 715х405х248

Вес – 31. 00 кг

Подача воды в систему – 1/2″ (Ø 15)

Выход горячей воды – 1/2″ (Ø 15)

Подача в систему отопления – 3/4″ (Ø 20)

Возврат из системы отопления – 3/4″ (Ø 20)

Подача газа – 3/4″ (Ø 20)

___________________________________________________________________________

___________________________________________________________________________

  • Неисправности котла АОГВ-23 ЖМЗ
  • Параметры и устройство газовых котлов АОГВ и АКГВ
  • Автоматика котла Baxi Luna-3 Comfort
  • Установка и монтаж котла Бакси Слим
  • Регулировки и сервисное обслуживание котла Беретта Чао
  • Определение кода ошибок и неисправностей котлов Rinnai
  • Ошибки и неисправности газового котла Термет
  • Значение кода ошибок и неисправностей котлов Вайлант
  • Определение неисправностей и ошибок котлов Висман
  • Вопросы по обслуживанию котлов Навьен
  • Вопросы по неисправностям дизельных котлов Китурами
  • Котлы Юнкерс – На вопросы пользователей отвечают мастера
  • На вопросы по котлам Electrolux отвечают специалисты

___________________________________________________________________________

___________________________________________________________________________

  • Ответы экспертов по ремонту котлов Нова
  • Вопросы по сервису котлов Hermann
  • Ответы мастеров по обслуживанию котлов Дэу
  • Вопросы по обслуживанию котлов Ферроли
  • Вопросы пользователей по ремонту электрокотлов Эван
  • Из-за чего газовый котел АКГВ загорается и сразу же гаснет
  • В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
  • Из-за чего котел АОГВ зажигается и быстро гаснет
  • Как следует устранять на котле Балтгаз ошибку Е01
  • В чем поломка, если котел Дани зажигается, но сразу же гаснет
  • Почему котел Данко загорается, но быстро тухнет
  • Котел Демрад перестал держать давление, в чем неполадка
  • Из-за чего котел Газлюкс начал греться и шуметь
  • В чем причина, если газовый котел Кебер загорается, но быстро тухнет
  • Как следует устранять на котле Китурами ошибку с кодом 01
  • Из-за чего котел Конорд загорается, но сразу же тухнет
  • В чем причина, если котел Лемакс зажигается и быстро тухнет
  • Из-за чего котел Мимакс зажигается, но резко тухнет?
  • Почему котел Очаг зажигается, но сразу же тухнет
  • Почему газовый котел Росс загорается, но быстро гаснет
  • В чем неисправность, если котел Сиберия загорается и резко гаснет
  • Почему котел Сигнал загорается и резко тухнет
  • Из-за чего может шуметь и греться котел Термет
  • Почему газовый котел Термотехник зажигается, но внезапно гаснет
  • Как можно устранить на котле Термона ошибку Е01
  • По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
  • По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
  • По какой причине котел Иммергаз не функционирует на ГВС
  • Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

  • Обвязка котлов отопления
  • Котлы СТС
  • Котлы КВТ на твердом топливе
  • Пеллетный котел Пересвет
  • Стальной напольный котел Ратон
  • Твердотопливный котел Термология
  • Ошибки и неисправности газового котла Термет
  • Ремонт котлов Термона
  • Ремонт котлов Нова
  • Сервис котлов Hermann
  • Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с

___________________________________________________________________________

  • Обслуживание котлов Дэу
  • Неисправности котлов Демрад
  • Неисправности котлов Мора
  • Ремонт котлов Westen
  • Неисправности котлов Иммергаз
  • Виды котлов на твердом топливе
  • Модели и конструкция комбинированных котлов
  • Жидкотопливные и двухконтурные котлы
  • Чугунные котлы на каменном угле
  • Котлы с моделирующими горелками
  • Импортные котлы для систем отопления

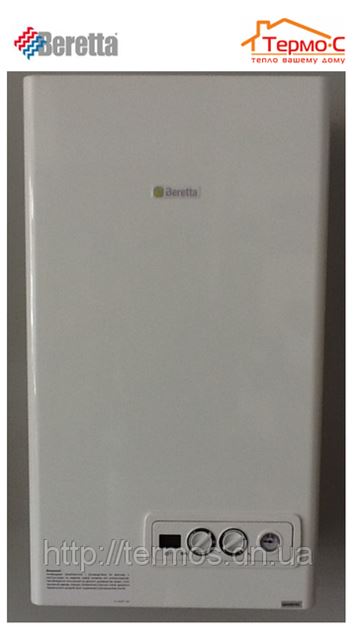

Двухконтурный газовый котел Beretta City 24 C.

S.I. (турбо) (20087846)

Описание Двухконтурный газовый котел Beretta City 24 C.S.I. (турбо) (20087846)

Безопасный, практичный и высокоэффективный двухконтурный газовый котел Beretta City 24 C.S.I. (турбо) (20087846). Данный котел используется в системах горячего водоснабжения и системах отопления помещений, для нагрева воды. Котел укомплектован турбированным отводом продуктов сгорания, а также в нем есть закрытая камера сгорания. Все параметры функционирования котла отображаются на жидкокристаллическом дисплее. Котел оснащен системой самодиагностики, которая выводит ошибки на экран в виде кода. Котел оснащен расширительным баком, объем которого 8 литров, автоматическим клапаном выхода воздуха и встроенным краном подпитки. Максимальный расход газа, в процессе отопления помещений площадью 240 м2 и одновременном использования ГВС, при условии минимума потерь тепла, составляет 2,73 кубометра. Средний коэффициент полезного действия работы данного котла составляет 91,7%.



Основные преимущества двухконтурного газового котла Beretta City 24 C.

S.I. (турбо) (20087846):



  • Котел нагревает воду при помощи двух раздельных теплообменников, сделанных из качественной меди и нержавеющей стали.
  • При создании котла производитель использует материалы высокого качества, которые обладают высокими показателями прочности и износостойкости.
  • Двухконтурный газовый котел Beretta City 24 C.S.I. (турбо) надежен и полностью безопасен при эксплуатации, так как в нем есть защита от перегрева, контроль наличия тяги непосредственно в самом дымоходе и защита от замерзания.
  • В котле установлен расширительный бак, имеющий объем 8 литров.
  • Укомплектован полезными и эффективными датчиками.
  • Данный котел позволяет достигнуть большого уровня КПД – 91,7%.
  • Котел применяется для отопления разного рода помещений с площадью 240 м2.
  • Может работать на сжиженном газе.
  • Полная заводская готовность к эксплуатации.

Характеристики для товара Двухконтурный газовый котел Beretta City 24 C.

S.I. (турбо) (20087846)
Артикул20087846
Отапливаемая площадь (м2)240
Резьбовое соединение (дюймы)G3/4xF1/2
Способ установкиНастенный
Тепловая мощность (кВт)24
ТипКонвекционный
Тип дымоходаТурбированный
Количество контуровДвухконтурный
КПД (%)91. 7
Материал теплообменникаМедь (вторичный – из нержавеющей стали)
Минимальное давление газа (мбар)20
Объем расширительного бака (л)8
Производительность (л/мин)11.4 при температуре 30℃, 9.8 при температуре 35℃
Расход газа max (м3/ч)2.73
Страна производитель товараИталия
Тип горелкиВентиляционная (принудительный отвод продуктов сгорания)
Тип камеры сгоранияЗакрытая
Тип розжигаЭлектронный (автоматический)
Тип теплообменника2-раздельных
Удаленное управление по Wi-FiНет
ЦветБелый
Встроенный бойлер ГВСНет
Размеры (Г x Ш x В) мм248 x 405 x 715
Вес кг31

Гарантия 12 месяцев
