Контакторы бесшумные (малошумные) Hager
Все категории
Контактор бесшумный 1 н.о. 230В
Картинка | Артикул | Название |
---|---|---|
ESC125S | Контактор модульный малошумный+, 1н.о, AC1/AC7a 25A, Uупр.=230В 50/60Гц, (доп. контакта нет) ширина 1М |
Контакторы бесшумные 2 н.о. 12В
Картинка | Артикул | Название |
---|---|---|
ESL240S | Контактор модульный бесшумный, 2н.о., AC1/AC7a 40A, Uупр.=12В 50Гц или 12В DC, ширина 3М | |
ESL263S | Контактор модульный бесшумный, 2н.о., AC1/AC7a 63A, Uупр. | |
ESL225SDC | Контактор модульный малошумный+, 2н.о., AC1/AC7a 25A, Uупр.=12В DC, (доп. контакта нет) ширина 1М |
Контакторы бесшумные 2 н.о. 230В
Картинка | Артикул | Название |
---|---|---|
ESC225S | Контактор модульный бесшумный, 2н.о., AC1/AC7a 25A, Uупр.=230В 50/60Гц, (доп.контакта нет), ширина 1М | |
ESC240S | Контактор модульный бесшумный, 2н.о., AC1/AC7a 40A, Uупр.=230В 50/60Гц, ширина 3М | |
ESC263S | Контактор модульный бесшумный, 2н. |
Контакторы бесшумные 2 н.о. 24В
Картинка | Артикул | Название |
---|---|---|
ESD225S | Контактор модульный бесшумный, 2н.о., AC1/AC7a 25A, Uупр.=24В 50Гц или 24В DC, (доп. контакта нет), ширина 1М | |
ESD240S | Контактор модульный бесшумный, 2н.о., AC1/AC7a 40A, Uупр.=24В 50Гц или 24В DC, ширина 3М | |
ESD263S | Контактор модульный бесшумный, 2н.о., AC1/AC7a 63A, Uупр.=24В 50Гц или 24В DC, ширина 3М |
Контакторы бесшумные 2 н.о.+ 2 н.з. 12В
Картинка | Название | |
---|---|---|
ERL418SDC | Контактор модульный малошумный+, 2н. | |
ESL427SDC | Контактор модульный малошумный+, 2н.о.+2н.з., AC1/AC7a 25A, Uупр.=12В DC, ширина 2М |
Контакторы бесшумные 2 н.о.+ 2 н.з. 24В
Картинка | Артикул | Название |
---|---|---|
ESD427S | Контактор модульный бесшумный, 2н.о.+2н.з., AC1/AC7a 25A, Uупр.=24В 50Гц или 24В DC, ширина 2М |
Контакторы бесшумные 2 н.о.+2 н.з. 230В
Картинка | Артикул | Название |
---|---|---|
ESC427S | Контактор модульный бесшумный, 2н.о.+2н. |
Контакторы бесшумные 3 н.з. 12В
Картинка | Артикул | Название |
---|---|---|
ESL326SDC | Контактор модульный малошумный+, 3н.з., AC1/AC7a 25A, Uупр.=12В DC, ширина 2М |
Контакторы бесшумные 3 н.о. + 1 н.з. 12В
Картинка | Артикул | Название |
---|---|---|
ESL428SDC | Контактор модульный малошумный+, 3н.о.+1н.з., AC1/AC7a 25A, Uупр.=12В DC, ширина 2М |
Контакторы бесшумные 3 н.о. + 1 н.з. 24В
Картинка | Артикул | Название |
---|---|---|
ESD428S | Контактор модульный бесшумный, 3н. |
Контакторы бесшумные 3 н.о. 230В
Картинка | Артикул | Название |
---|---|---|
ESC325S | Контактор модульный бесшумный, 3н.о., AC1/AC7a 25A, Uупр.=230В 50/60Гц, ширина 2М | |
ESC340S | Контактор модульный бесшумный, 3н.о., AC1/AC7a 40A, Uупр.=230В 50/60Гц, ширина 3М | |
ESC363S | Контактор модульный бесшумный, 3н.о., AC1/AC7a 63A, Uупр.=230В 50/60Гц, ширина 3М |
Контакторы бесшумные 3 н.о. 24В
Картинка | Артикул | Название |
---|---|---|
ESD325S | Контактор модульный малошумный, 3н. |
Контакторы бесшумные 3 н.о.+1 н.з. 230В
Картинка | Артикул | Название |
---|---|---|
ESC428S | Контактор модульный бесшумный, 3н.о.+1 н.з., AC1/AC7a 25A, Uупр.=230В 50/60Гц, ширина 2М |
Контакторы бесшумные 4 н.з. 12В
Картинка | Артикул | Название |
---|---|---|
ESL426SDC | Контактор модульный малошумный+, 4н.з., AC1/AC7a 25A, Uупр.=12В DC, ширина 2М |
Контакторы бесшумные 4 н.з. 230В
Картинка | Артикул | Название |
---|---|---|
ESC426S | Контактор модульный бесшумный, 4н. |
Контакторы бесшумные 4 н.о. 12В
Картинка | Артикул | Название |
---|---|---|
ESL440S | Контактор модульный бесшумный, 4н.о., AC1/AC7a 40A, Uупр.=12В 50Гц или 12В DC, ширина 3М | |
ESL463S | Контактор модульный бесшумный, 4н.о., AC1/AC7a 63A, Uупр.=12В 50Гц или 12В DC, ширина 3М | |
ESL425SDC | Контактор модульный малошумный+, 4н.о., AC1/AC7a 25A, Uупр.=12В DC, ширина 2М | |
ERL425SDC | Контактор модульный малошумный+, 4н. |
Контакторы бесшумные 4 н.о. 230В
Артикул | Название | |
---|---|---|
ESC425S | Контактор модульный бесшумный, 4н.о., AC1/AC7a 25A, Uупр.=230В 50/60Гц, ширина 2М | |
ESC440S | Контактор модульный бесшумный, 4н.о., AC1/AC7a 40A, Uупр.=230В 50/60Гц, ширина 3М | |
ESC463S | Контактор модульный бесшумный, 4н.о., AC1/AC7a 63A, Uупр.=230В 50/60Гц, ширина 3М |
Контакторы бесшумные 4 н.о. 24В
Картинка | Артикул | Название |
---|---|---|
ESD425S | Контактор модульный бесшумный, 4н. | |
ESD440S | Контактор модульный бесшумный, 4н.о., AC1/AC7a 40A, Uупр.=24В 50Гц или 24В DC, ширина 3М | |

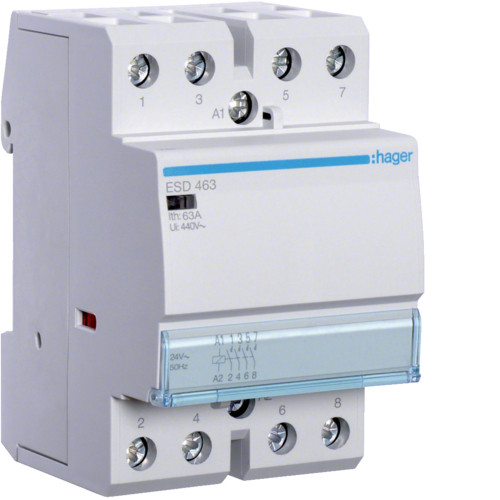

ESD463S | Контактор модульный бесшумный, 4н.о., AC1/AC7a 63A, Uупр.=24В 50Гц или 24В DC, ширина 3М | |
ESD425SDC | Контактор модульный малошумный+, 4н.о., AC1/AC7a 25A, Uупр.=24В DC, ширина 2М |
Аксессуары для контакторов
Картинка | Артикул | Название |
---|---|---|
ESC001 | Крышка пломбировочная для реле и контакторов шириной 1М | |
ESC002 | Крышка пломбировочная для реле и контакторов шириной 2М | |
ESC003 | Крышка пломбировочная для реле и контакторов шириной 3М | |
ESC080 | Переключатель вспомогательный состояния для реле и контакторов, 1н. | |
LZ060 | Дистанционная проставка для отвода тепла |
Контакторы бесшумные в Украине. Цены на Контакторы бесшумные на Prom.ua
Контактор бесшумный 230V Hager ESC440S 40A 4но
Доставка из г. Киев
2 712.44 грн
2 305.57 грн
Купить
Интернет магазин “Мир Электрики”
Контактор бесшумный 63A, 2НВ, 230В HAGER / на DIN-рейк / Модульный контактор на DIN-рейк / Premium
Доставка из г. Киев
от 2 184.95 грн
от 1 944.61 грн
Купить
МIНЕРАЛ – Интернет магазин
Контактор бесшумный 63A, 3НВ, 230В HAGER / на DIN-рейк / Модульный контактор на DIN-рейк / Premium
Доставка из г. Киев
от 2 689.34 грн
от 2 393.51 грн
Купить
МIНЕРАЛ – Интернет магазин
Контактор бесшумный 63A, 4НВ, 230В HAGER / на DIN-рейк / Модульный контактор на DIN-рейк / Premium
Доставка из г. Киев
от 3 151.33 грн
от 2 804.68 грн
Купить
МIНЕРАЛ – Интернет магазин
Контактор бесшумный 25A, 2НВ, 230В HAGER / на DIN-рейк / Модульный контактор на DIN-рейк / Premium
Доставка из г. Киев
от 1 182.20 грн
от 1 052.16 грн
Купить
МIНЕРАЛ – Интернет магазин
Контактор бесшумный 40A, 2НВ, 230В HAGER / на DIN-рейк / Модульный контактор на DIN-рейк / Premium
Доставка из г. Киев
от 2 016.83 грн
от 1 794.98 грн
Купить
МIНЕРАЛ – Интернет магазин
Контактор 230V Hager безшумний ESC463S 63A 4нв
Доставка из г. Киев
3 390.36 грн
2 881.81 грн
Купить
Интернет магазин “Мир Электрики”
Контактор бесшумный ESL326SDC 25A 3НЗ 12V 2м Hager
Доставка по Украине
2 219 грн
Купить
Строй Линия
Контактор бесшумный ESL225SDC 25A 2НО 12V 1м Hager
Доставка по Украине
2 219 грн
Купить
Строй Линия
Контактор бесшумный ESL240S 40A 2НО 12V 3м Hager
Доставка по Украине
3 176 грн
Купить
Строй Линия
Контактор бесшумный ESL263S 63A 2НО 12V 3м Hager
Доставка по Украине
3 932 грн
Купить
Строй Линия
Контактор бесшумный с ручным управлением ERL625SDC 25A 2НО 12V 2м Hager
Доставка по Украине
2 420 грн
Купить
Строй Линия
Контактор Hager 25A 1НО 230В бесшумный ESC125S
На складе в г. Киев
Доставка по Украине
925 грн
Купить
ТОВ “220ЮА”

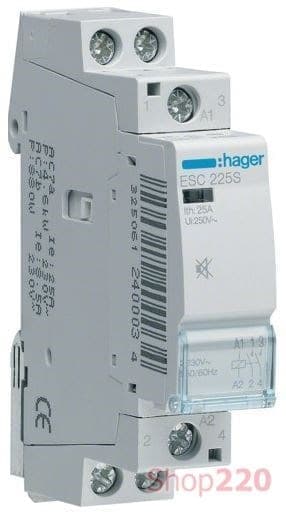

Контактор Hager 25A 2НО 230В бесшумный ESC225S
На складе в г. Киев
Доставка по Украине
1 399 грн
Купить
ТОВ “220ЮА”
Контактор Hager 40A 2НО 230В бесшумный ESC240S
На складе в г. Киев
Доставка по Украине
2 387 грн
Купить
ТОВ “220ЮА”
Смотрите также
Контактор Hager 63A 2НО 230В бесшумный ESC263S
На складе в г. Киев
Доставка по Украине
2 586 грн
Купить
ТОВ “220ЮА”
Контактор Hager 25A 3НЗ 230В бесшумный ESC326S
На складе в г. Киев
Доставка по Украине
1 442 грн
Купить
ТОВ “220ЮА”
Контактор бесшумный 25A, 1НВ, 230В HAGER / на DIN-рейк / Модульный контактор на DIN-рейк / Premium
Доставка из г. Киев
от 781. 65 грн
от 695.67 грн
Купить
МIНЕРАЛ – Интернет магазин
Контактор бесшумный 25A, 3НЗ, 230В HAGER / на DIN-рейк / Модульный контактор на DIN-рейк / Premium
Заканчивается
Доставка по Украине
от 1 218.57 грн
от 1 084.53 грн
Купить
МIНЕРАЛ – Интернет магазин
Контактор бесшумный с ручным управлением ERL240S 40A 2НО 12V 3м Hager
Доставка по Украине
3 478 грн
Купить
Строй Линия
Контактор бесшумный 40A, 4НВ, 230В HAGER / на DIN-рейк / Модульный контактор на DIN-рейк / Premium
Доставка из г. Киев
от 2 521.22 грн
от 2 243.89 грн
Купить
МIНЕРАЛ – Интернет магазин
Контактор Hager 63A 3НО 230В бесшумный ESC363S
На складе в г. Киев
Доставка по Украине
3 183 грн
Купить
ТОВ “220ЮА”
Контактор бесшумный с ручным управлением ERL263S 63A 2НО 12V 3м Hager
Доставка по Украине
4 235 грн
Купить
Строй Линия
Контактор бесшумный 25A, 4НВ, 230В HAGER / на DIN-рейк / Модульный контактор на DIN-рейк / Premium
Доставка из г. Киев
от 1 344.67 грн
от 1 196.76 грн
Купить
МIНЕРАЛ – Интернет магазин
Контактор бесшумный ESL427SDC 25A 2НО+2НЗ 12V 2м Hager
Доставка по Украине
2 471 грн
Купить
Строй Линия
Контактор Hager 25A 4НО 230В бесшумный ESC425S
На складе в г. Киев
Доставка по Украине
1 591 грн
Купить
ТОВ “220ЮА”
Контактор бесшумный ESL428SDC 25A 3НО+1НЗ 12V 2м Hager
Доставка по Украине
2 471 грн
Купить
Строй Линия
Контактор Hager 40A 4НО 230В бесшумный ESC440S
На складе в г. Киев
Доставка по Украине
2 984 грн
Купить
ТОВ “220ЮА”
Контактор бесшумный ESL426SDC 25A 4НЗ 12V 2м Hager
Доставка по Украине
2 471 грн
Купить
Строй Линия
Автоматика электрокотла – 3 схемы для “чайников”. Как собрать и подключить.
Практически любой электрический котел требует обязательного наличия автоматики управления.
Вы не можете установить один единственный выключатель на вводе, которым будете запускать и отключать обогрев.
Должна быть определенная система безопасности и приборы отслеживания температуры теплоносителя. Давайте же рассмотрим, как собрать такую систему, разберем ее схему и функциональность отдельных элементов.
При этом остановимся на самых минималистичных и простейших вариантах, которые вы сможете собрать самостоятельно своими руками.Ведь как известно, чем меньше элементов, тем больше надежность всей системы. Поэтому самые простые варианты и работают дольше и надежнее остальных.
Выбор вводного автомата и пускателей
Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.
Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.
Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных.
При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.
После вводного автомата фазные проводники нужно разделить.
Делается это на электромагнитных пускателях.
Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.
При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.
Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.
Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.
К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.
Простая регулировка мощности электрического отопления
Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).
Катушка имеет два контакта А1, А2.
При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант.
В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.
Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.
К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.
При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.
А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!
Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.
- по отдельности 2квт – 3квт – 4квт
- вместе 2квт+3квт+4квт
- раздельно 2квт+3квт
- раздельно 2квт+4квт
- раздельно 3квт+4квт
То есть, благодаря этим маленьким кнопочкам и раздельным модульным пускателям вы получаете простейшую схему для регулировки мощности электрического отопления.
Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.
На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.
Вот именно из этой точки и начинается вся дальнейшая схема автоматики.
Зачем нужен предельный термостат
Обязательный элемент такой схемы – предельный термостат.
Это защитное устройство, которое отключит ваш электрокотел, если он пошел, что называется в разнос.
Например, перестал работать циркуляционный насос или где-то образовался засор. В результате этого температура начала резко возрастать и превысила допустимые значения.
Данную температуру вы устанавливаете самостоятельно при помощи ручного регулятора.
Так как это защитный элемент, который должен полностью “гасить” котел, подключать его нужно последовательно в разрыв управляющей фазы, как на рисунке внизу.
Регулировка температуры воды
Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.
Этим устройством является рабочий термостат.
Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.
То есть, когда он сработал один раз, вам потребуется осмотреть всю систему и схему, дабы разобраться в причине срабатывания. И только после этого, нажав эту кнопочку, отопление можно будет запустить заново.
Рабочий термостат включается-выключается без вашего участия, в зависимости от выставленной на нем температуры.
Данный термостат монтируется после предельного, опять же в разрыв цепи.
Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.
Комнатный термостат и экономия электроэнергии
Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.
Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме.
По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.
Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.
Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.
Чтобы им воспользоваться в полной мере, нам потребуется реле времени.
Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.
Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха.
Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером – за окном минус 25С. Соответственно и дома существенно похолодает.
Стены начнут выстывать, так как реле времени попросту не даст запуститься отоплению раньше запрограммированного часа. Чтобы этого не случилось вам и потребуется своеобразная “шунтирующая” перемычка.
Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.
Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.
Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.
Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.
Как видите, ничего сложного и замысловатого здесь нет.

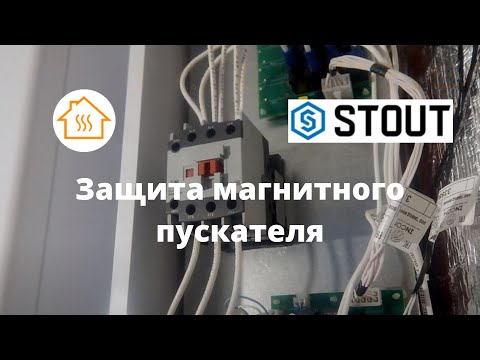

Схема подключения контактора к электрокотлу
3 схемы подключения автоматики электрического отопления.
Практически любой электрический котел требует обязательного наличия автоматики управления.
Вы не можете установить один единственный выключатель на вводе, которым будете запускать и отключать обогрев.
При этом остановимся на самых минималистичных и простейших вариантах, которые вы сможете собрать самостоятельно своими руками.
Ведь как известно, чем меньше элементов, тем больше надежность всей системы. Поэтому самые простые варианты и работают дольше и надежнее остальных.
Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.
Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.
Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных.
При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.
После вводного автомата фазные проводники нужно разделить.
Делается это на электромагнитных пускателях.
Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.
При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.
Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.
Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.
К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.
Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).
Катушка имеет два контакта А1, А2.
При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант.
В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.
Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.
К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.
При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.
А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!
Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.
- по отдельности 2квт – 3квт – 4квт
- вместе 2квт+3квт+4квт
- раздельно 2квт+3квт
- раздельно 2квт+4квт
- раздельно 3квт+4квт
Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.
На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.
Вот именно из этой точки и начинается вся дальнейшая схема автоматики.
Обязательный элемент такой схемы – предельный термостат.
Это защитное устройство, которое отключит ваш электрокотел, если он пошел, что называется в разнос.
Например, перестал работать циркуляционный насос или где-то образовался засор. В результате этого температура начала резко возрастать и превысила допустимые значения.
Данную температуру вы устанавливаете самостоятельно при помощи ручного регулятора.
Так как это защитный элемент, который должен полностью “гасить” котел, подключать его нужно последовательно в разрыв управляющей фазы, как на рисунке внизу.
Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.
Этим устройством является рабочий термостат.
Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.
То есть, когда он сработал один раз, вам потребуется осмотреть всю систему и схему, дабы разобраться в причине срабатывания. И только после этого, нажав эту кнопочку, отопление можно будет запустить заново.
Данный термостат монтируется после предельного, опять же в разрыв цепи.
Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.
Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.
Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме.
По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.
Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.
Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.
Чтобы им воспользоваться в полной мере, нам потребуется реле времени.
Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.
Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха.
Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером – за окном минус 25С. Соответственно и дома существенно похолодает.
Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.
Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.
Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.
Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.
Как видите, ничего сложного и замысловатого здесь нет.
Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)
Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.
Краткое содержимое статьи:

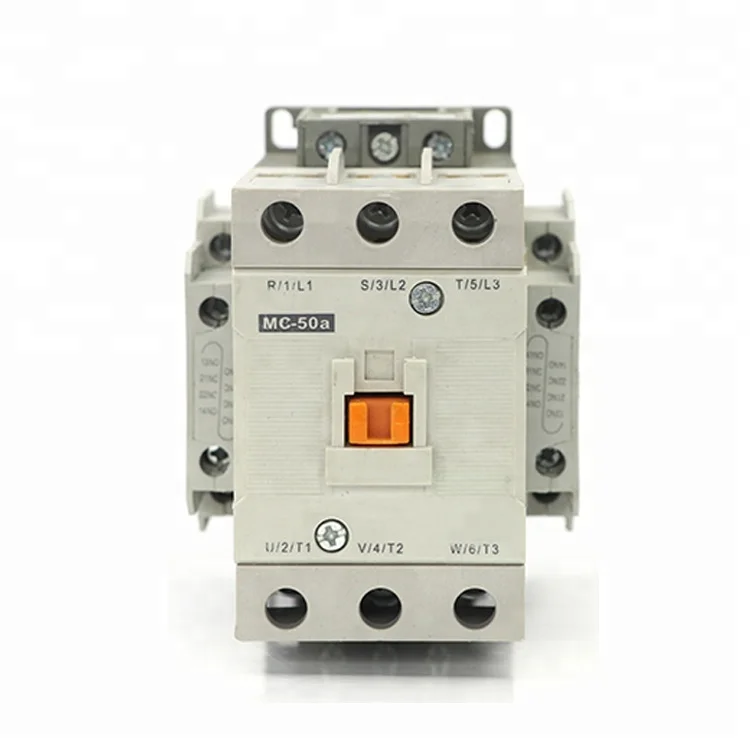

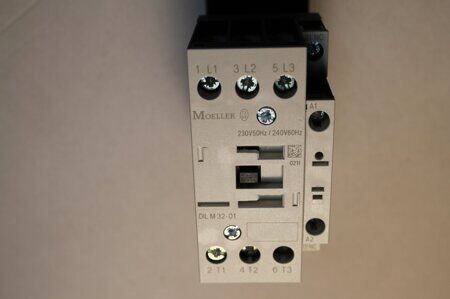

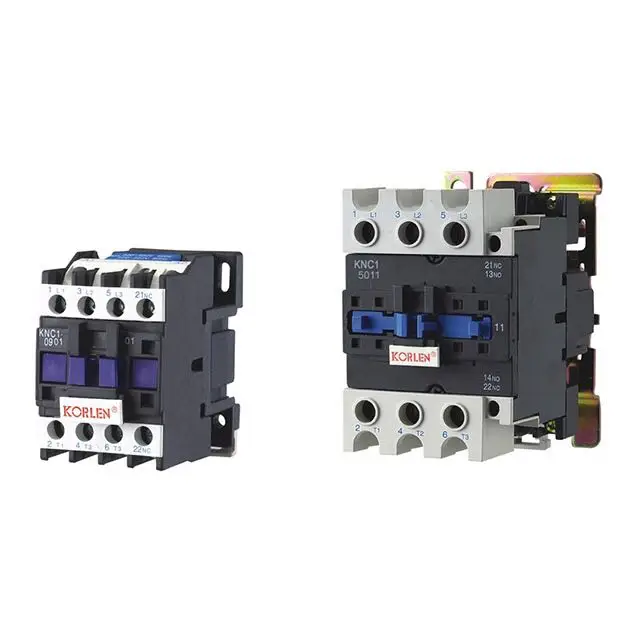

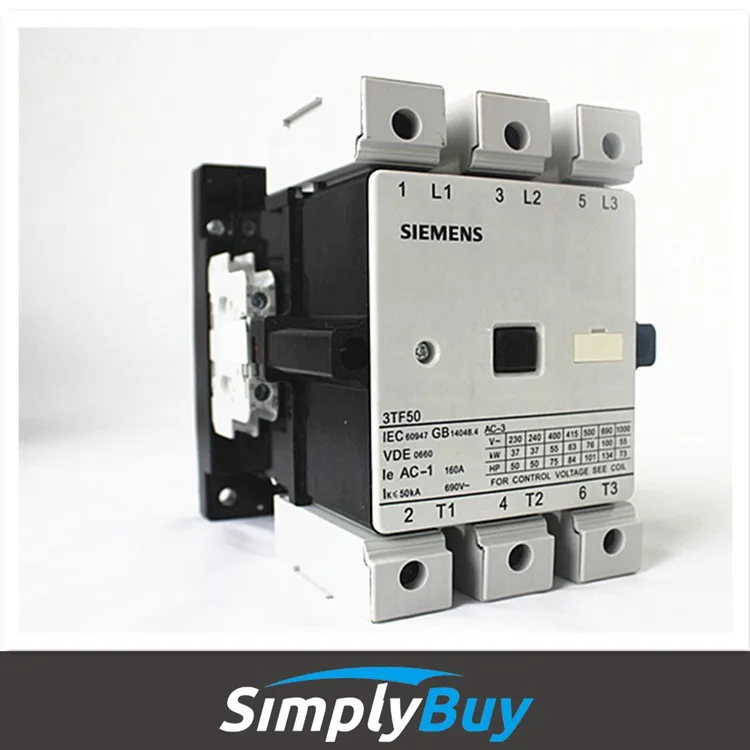

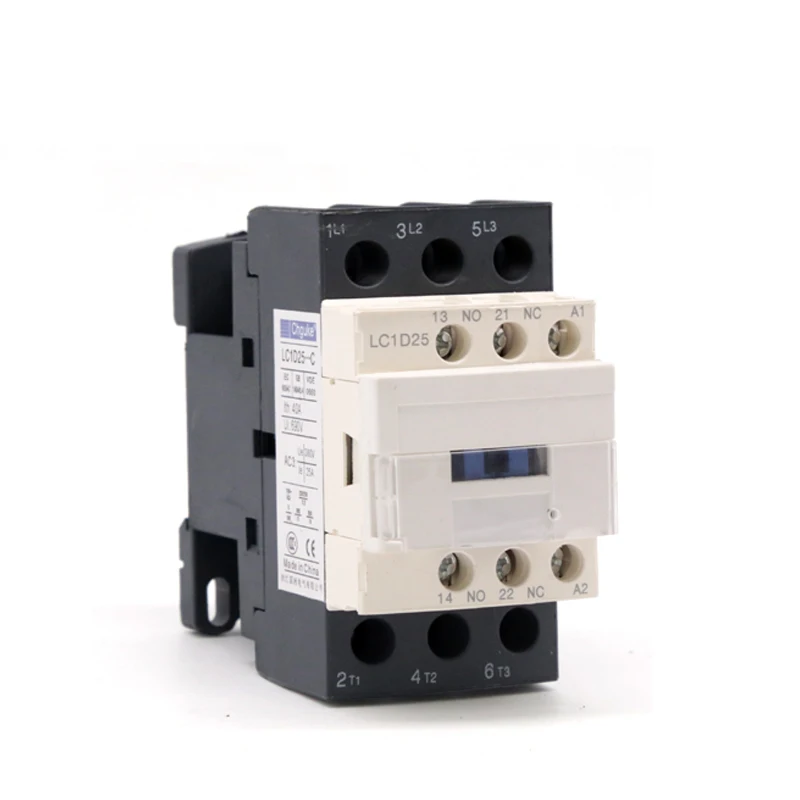

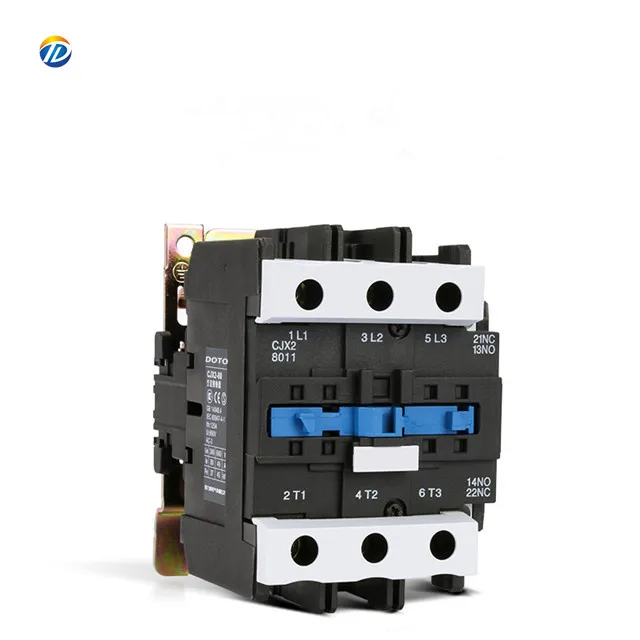

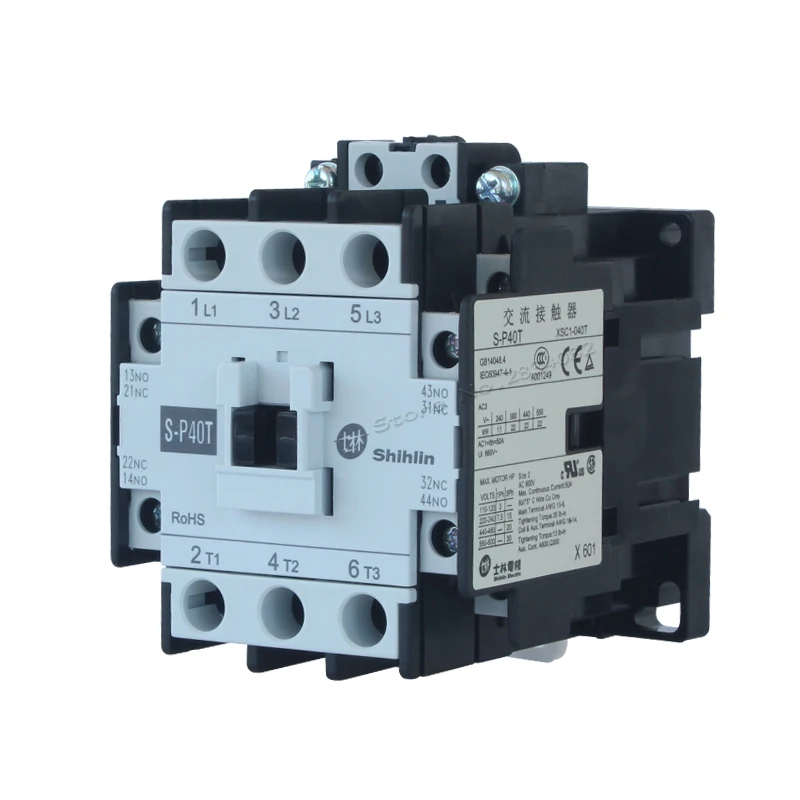

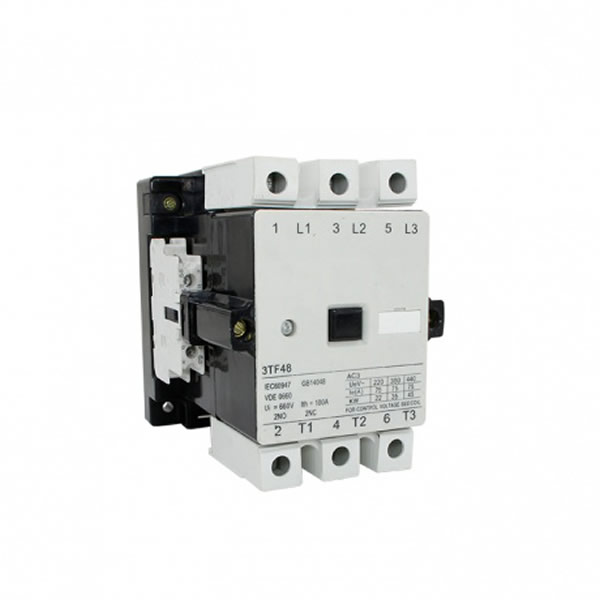

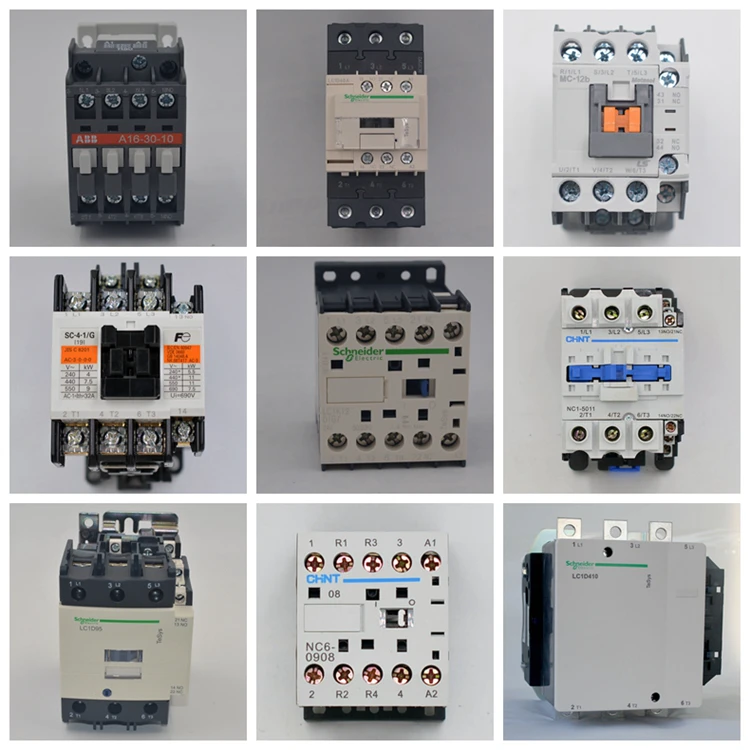

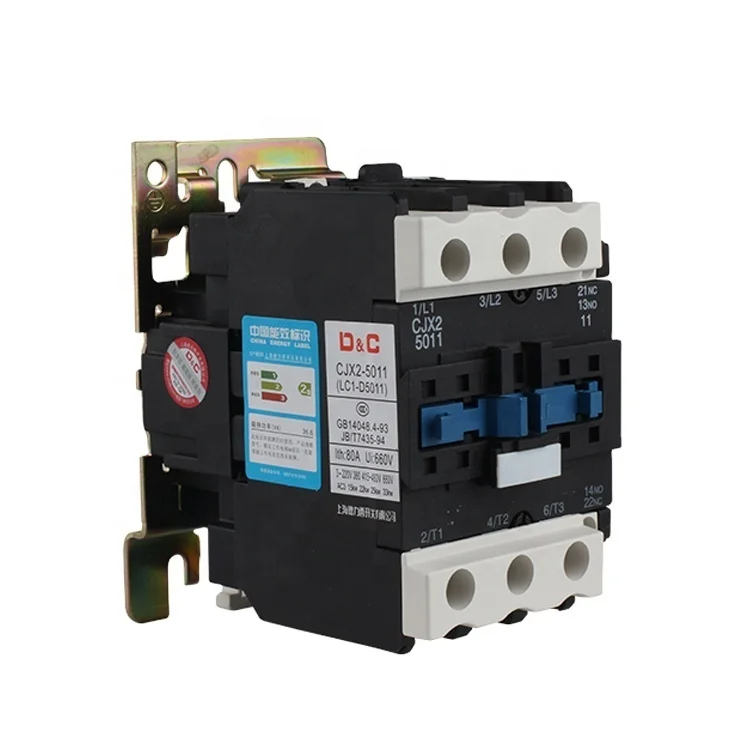

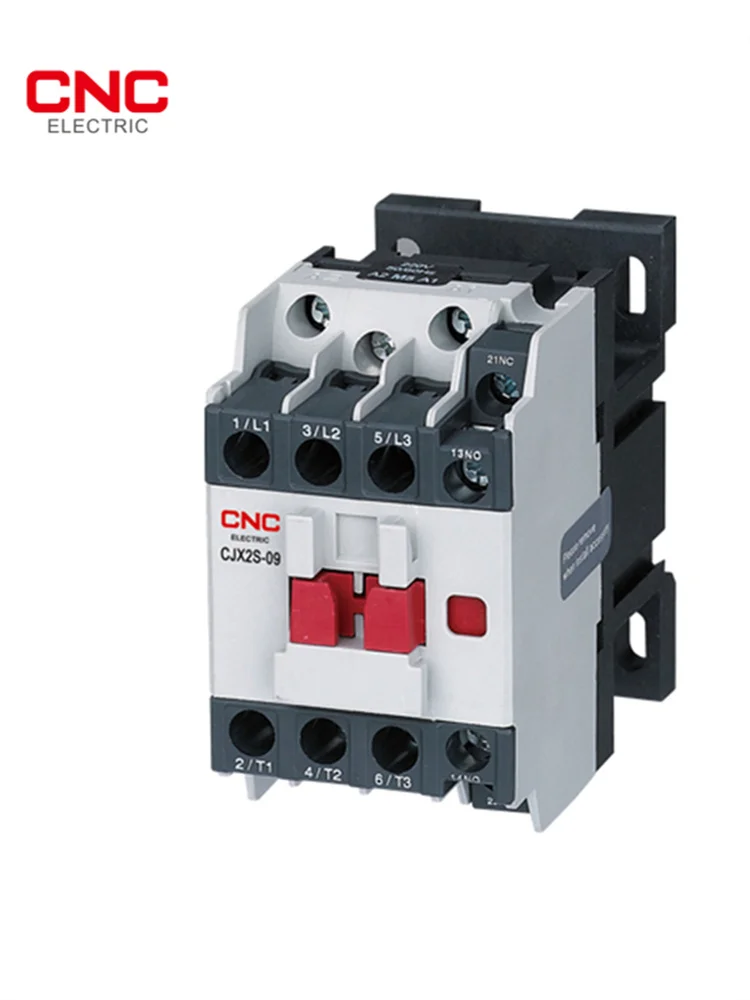

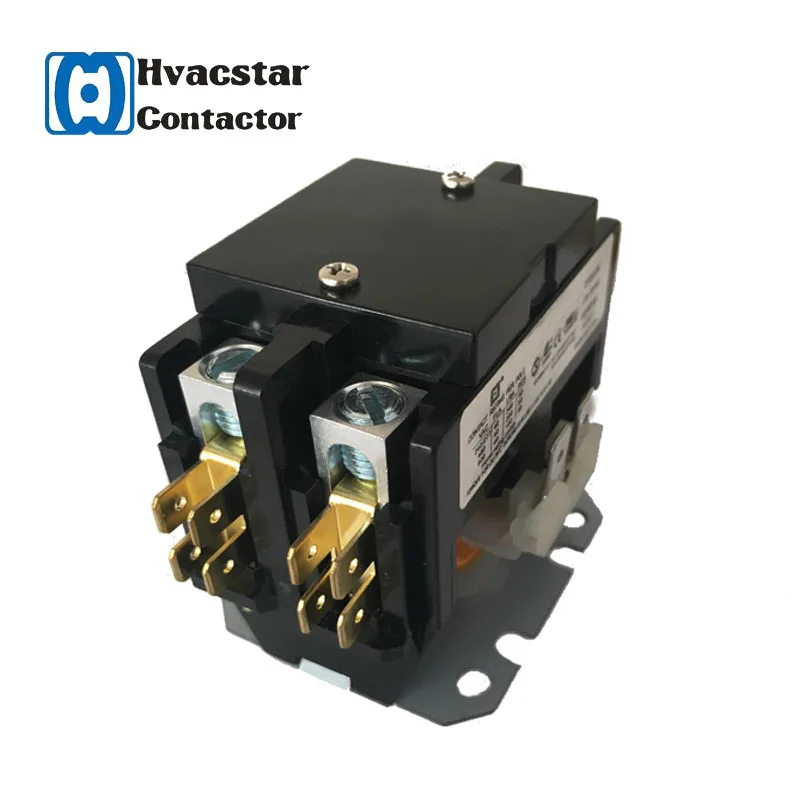

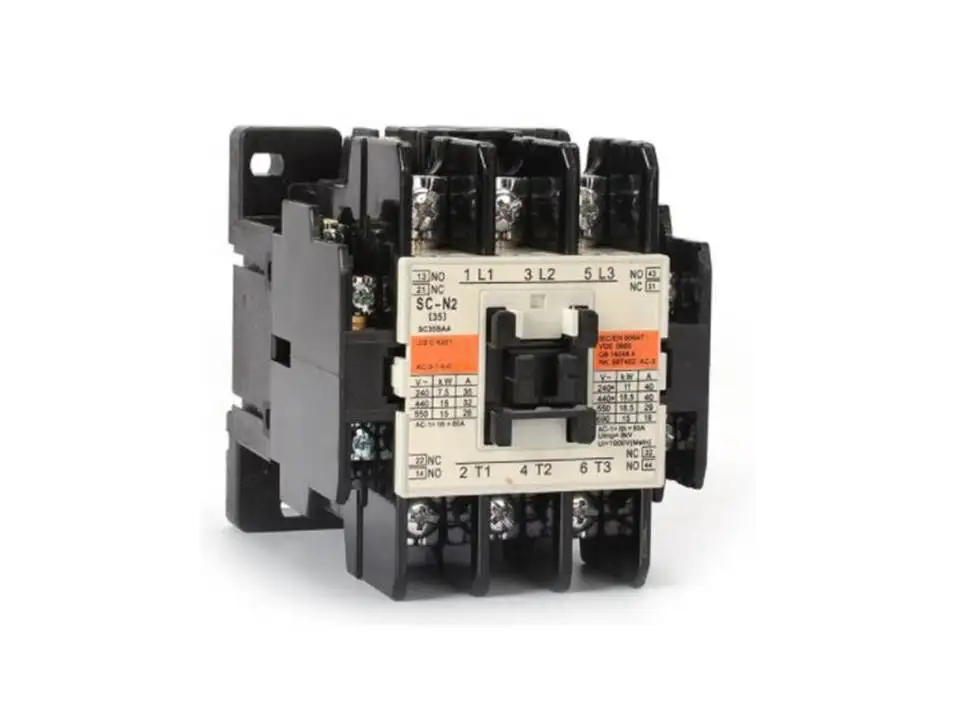

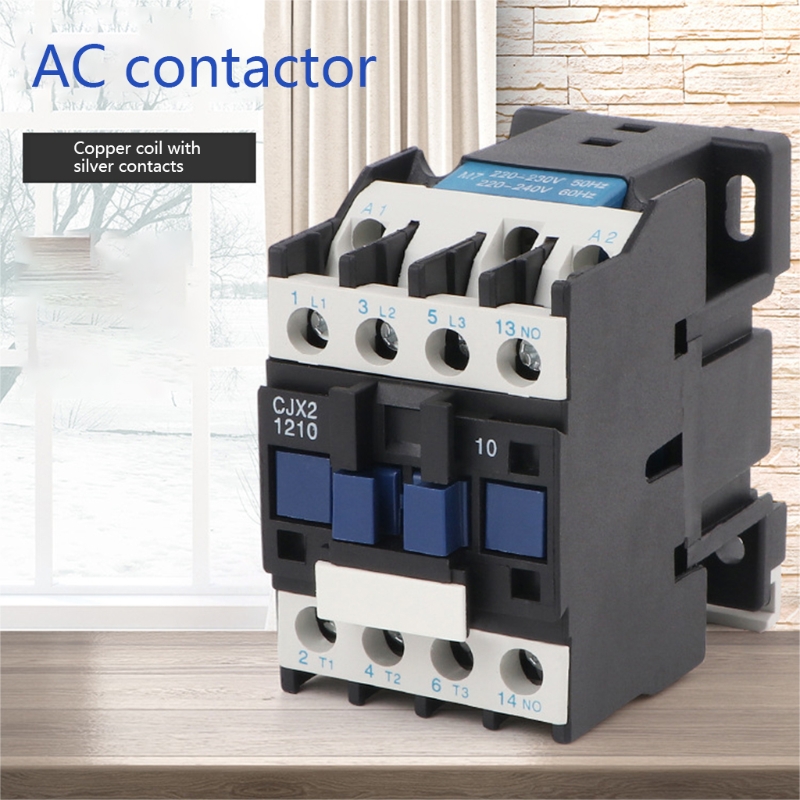

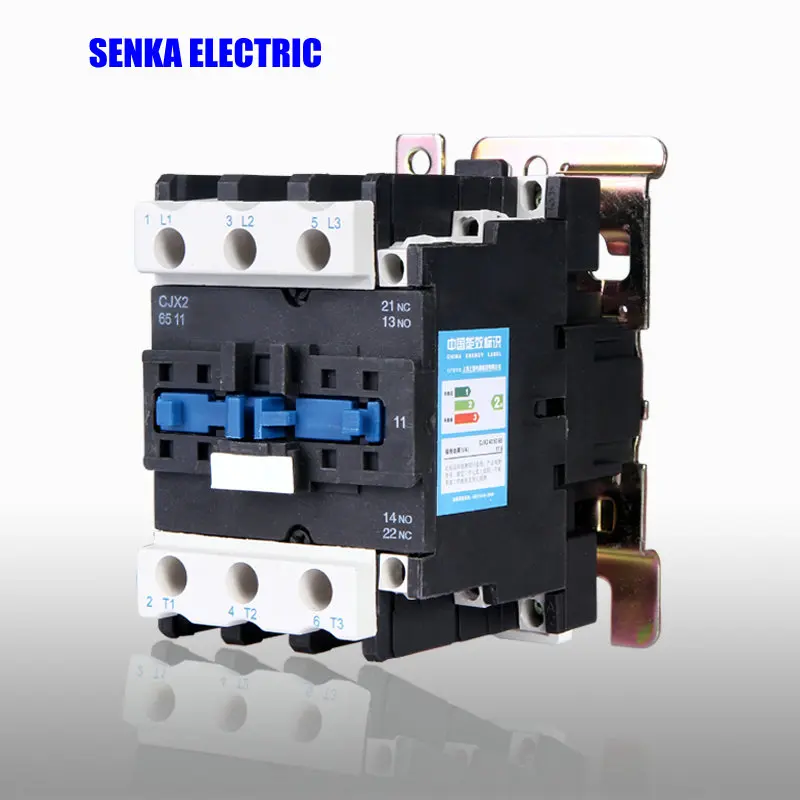

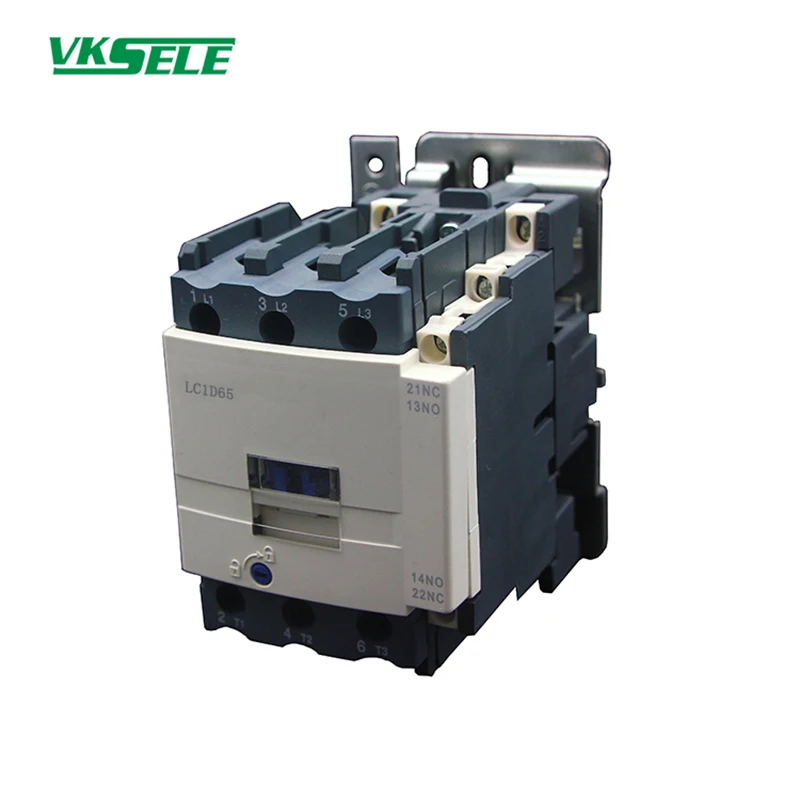

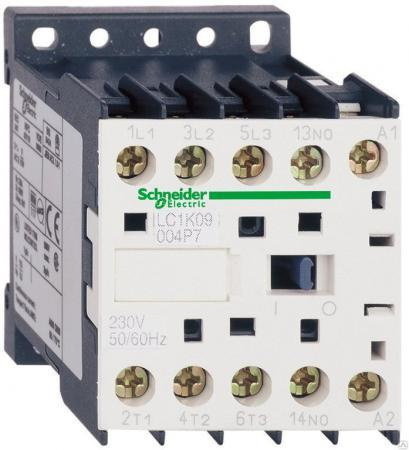

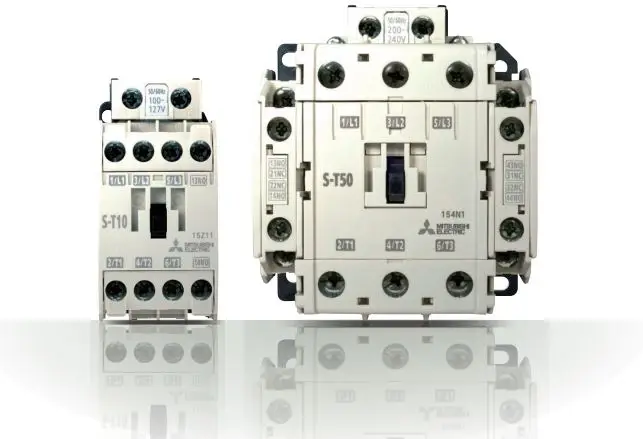

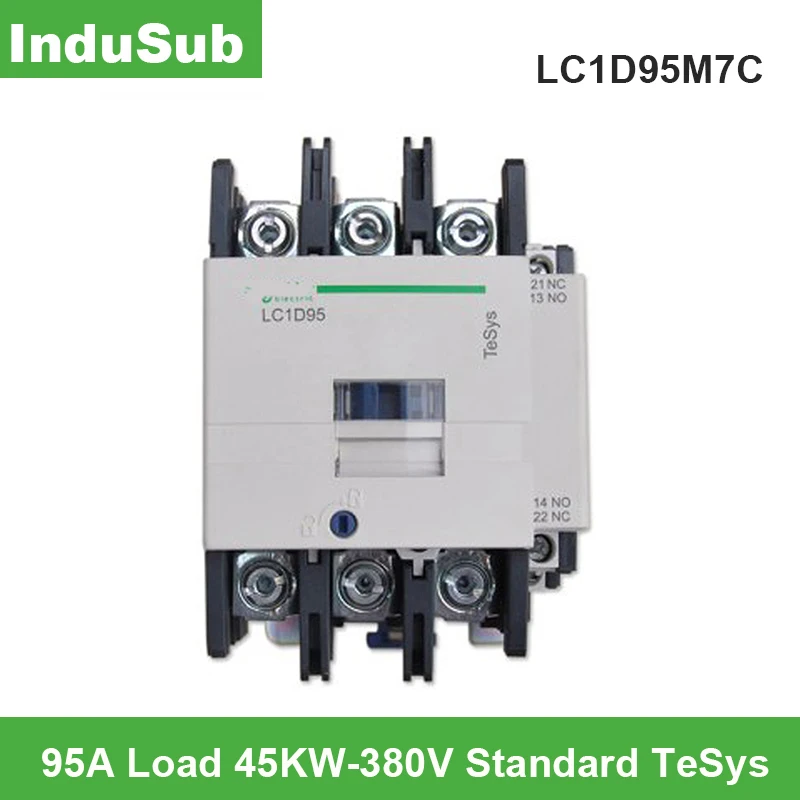

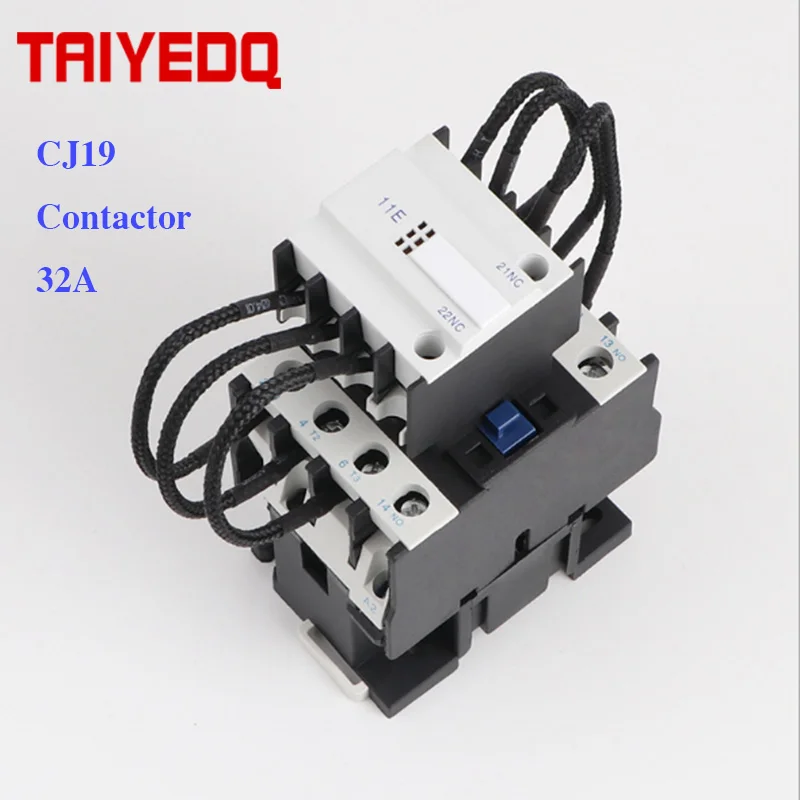

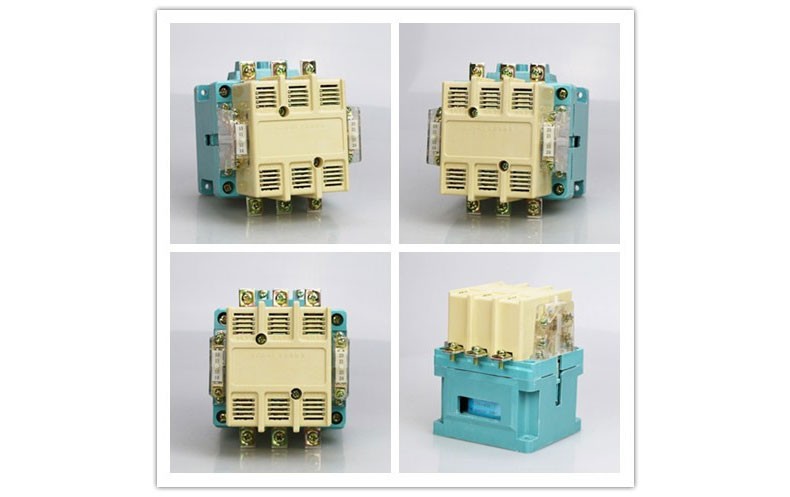

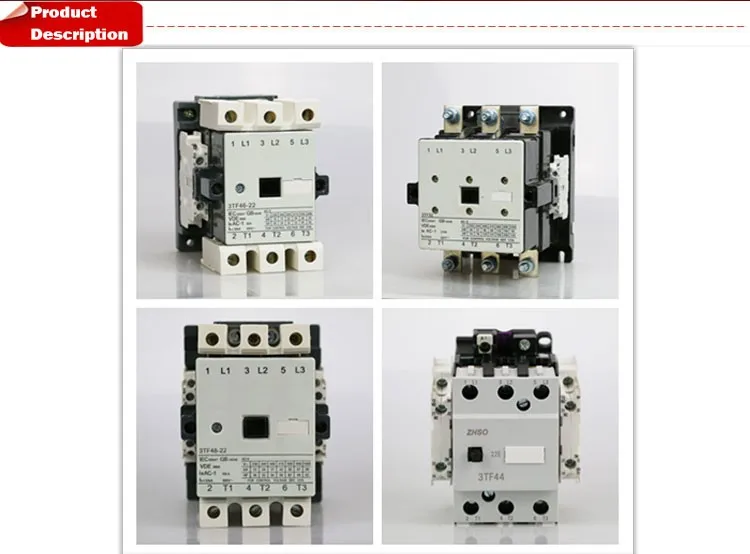

Сходство и различие контакторов и пускателей
Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.
Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

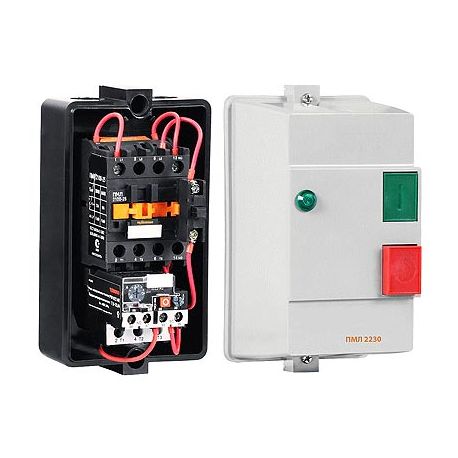

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.
Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

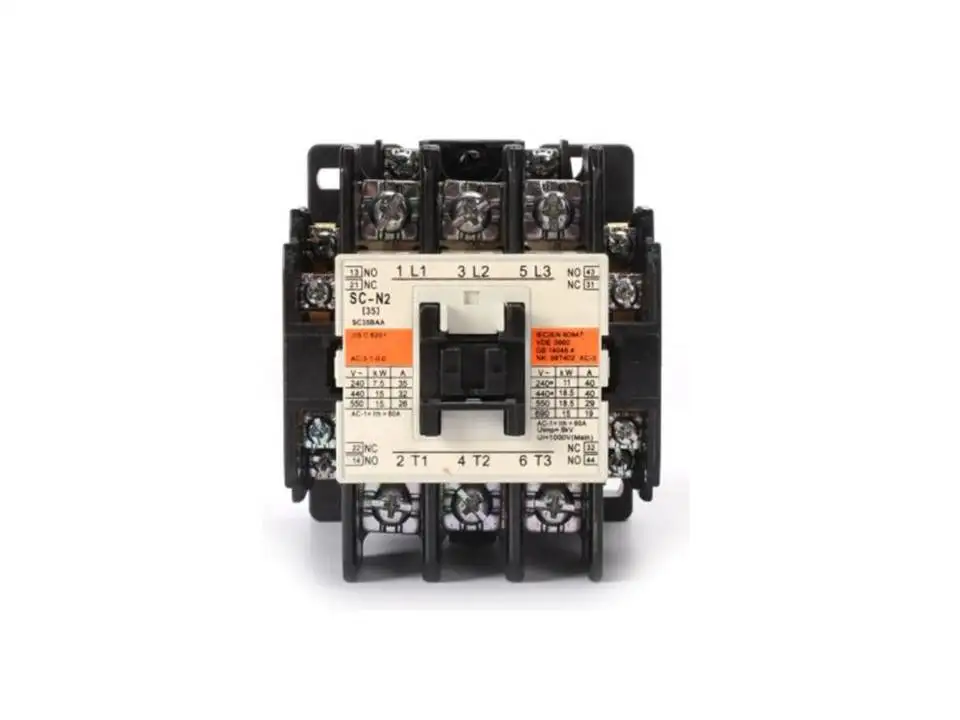

Как работает пускатель
Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.
В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.
Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

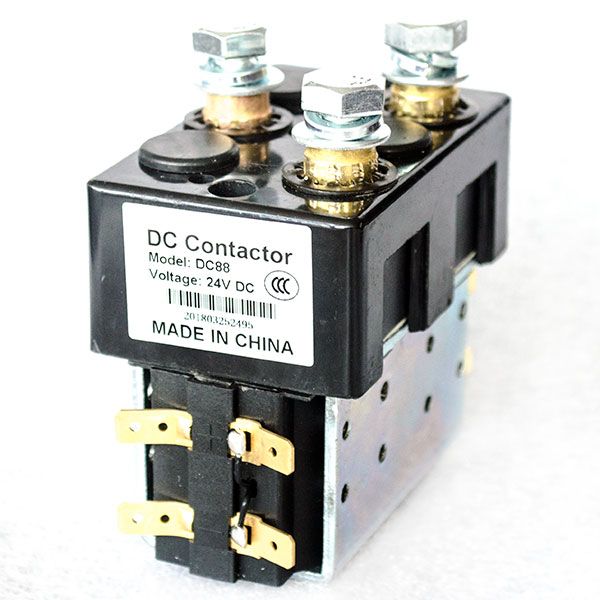

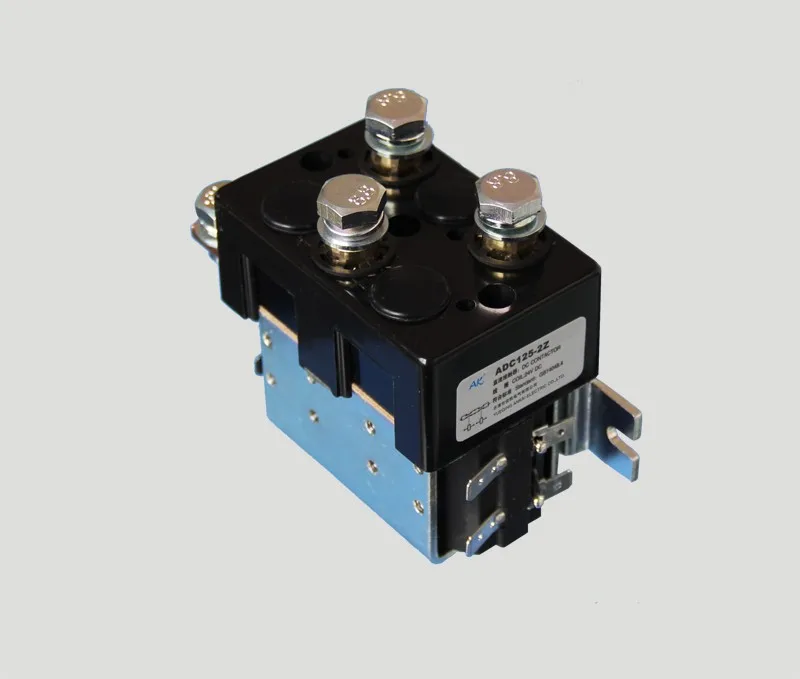

Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

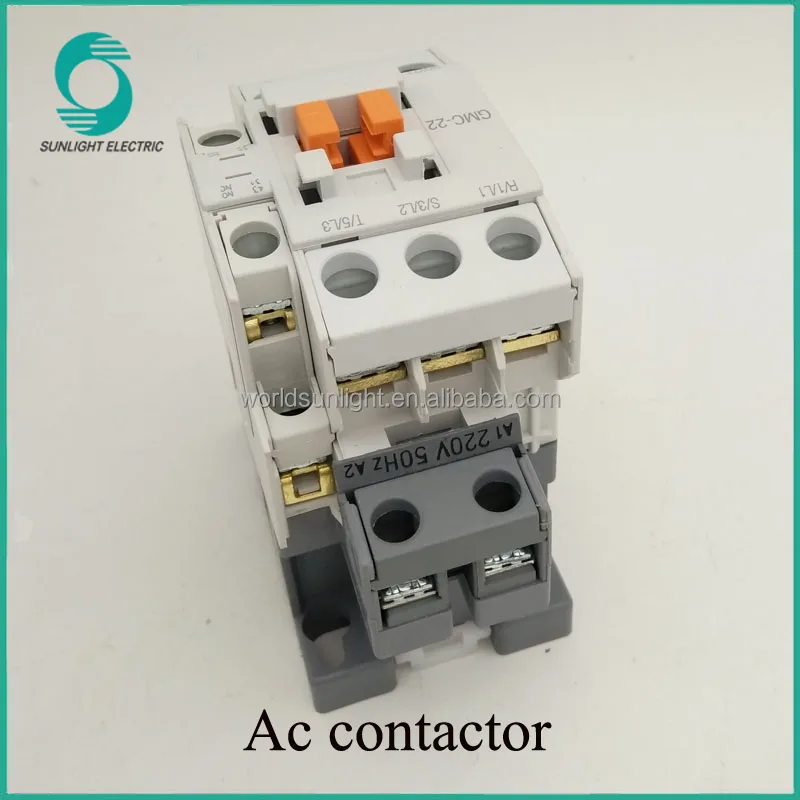

Сеть на 220 вольт
При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.
Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.
Кнопки «пуск» и «стоп»
При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.
Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.
На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

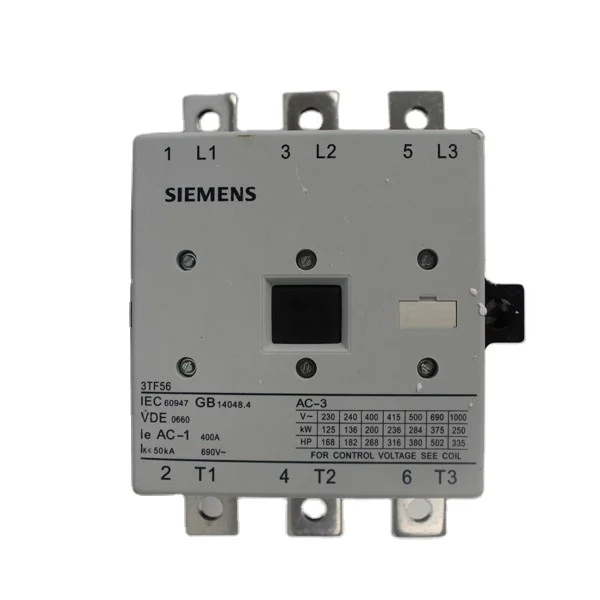

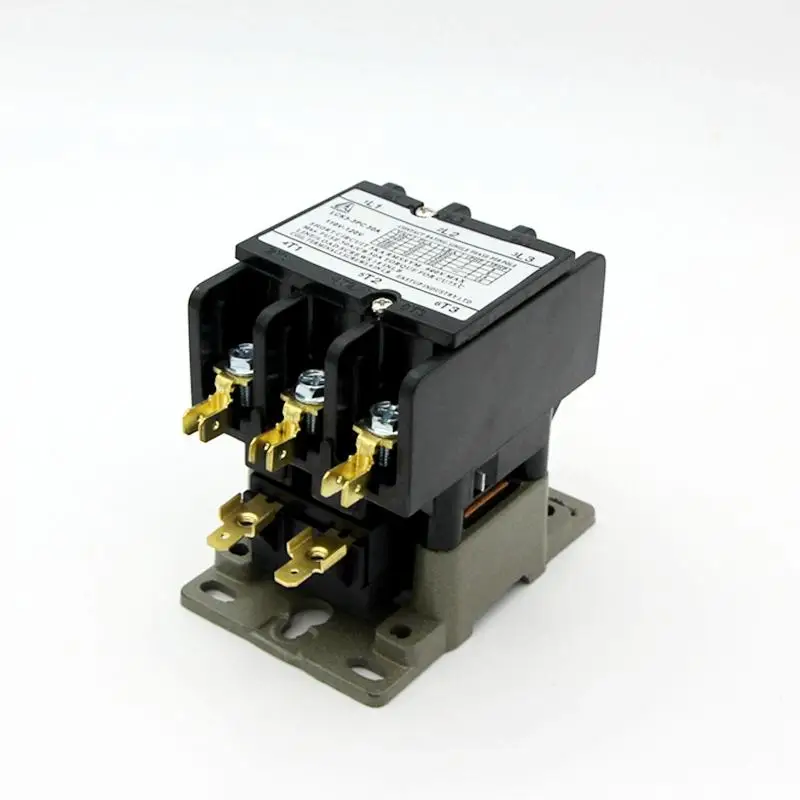

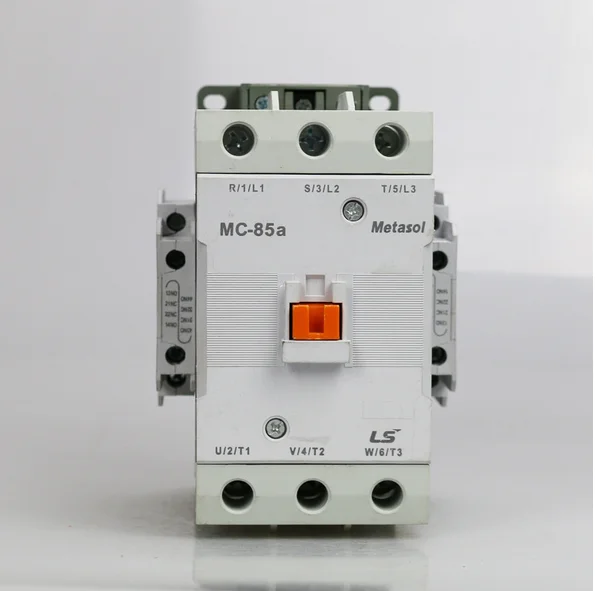

Трехфазная сеть на 380 В
При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль». Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

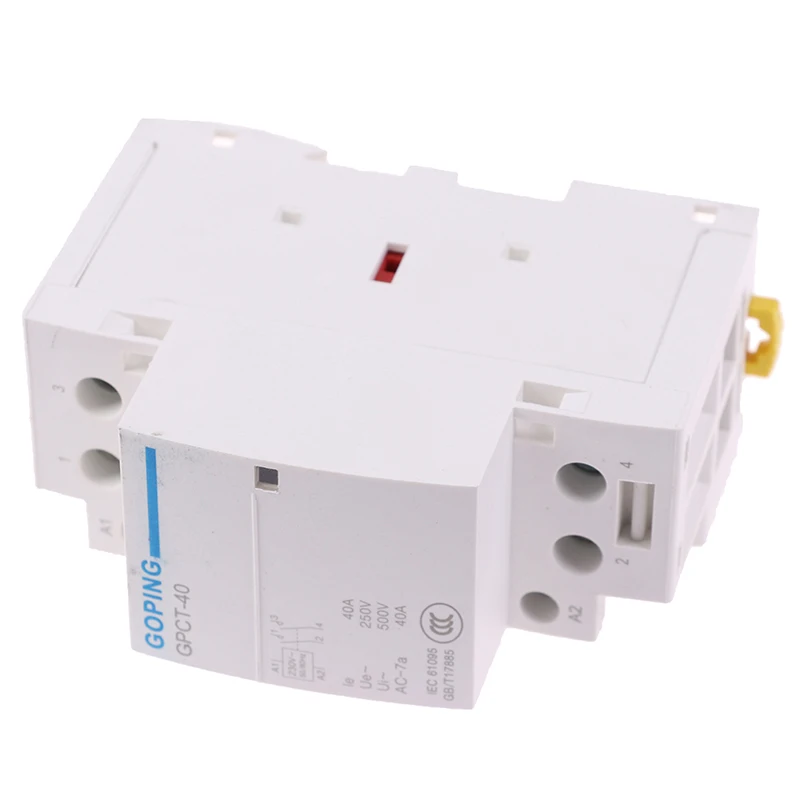

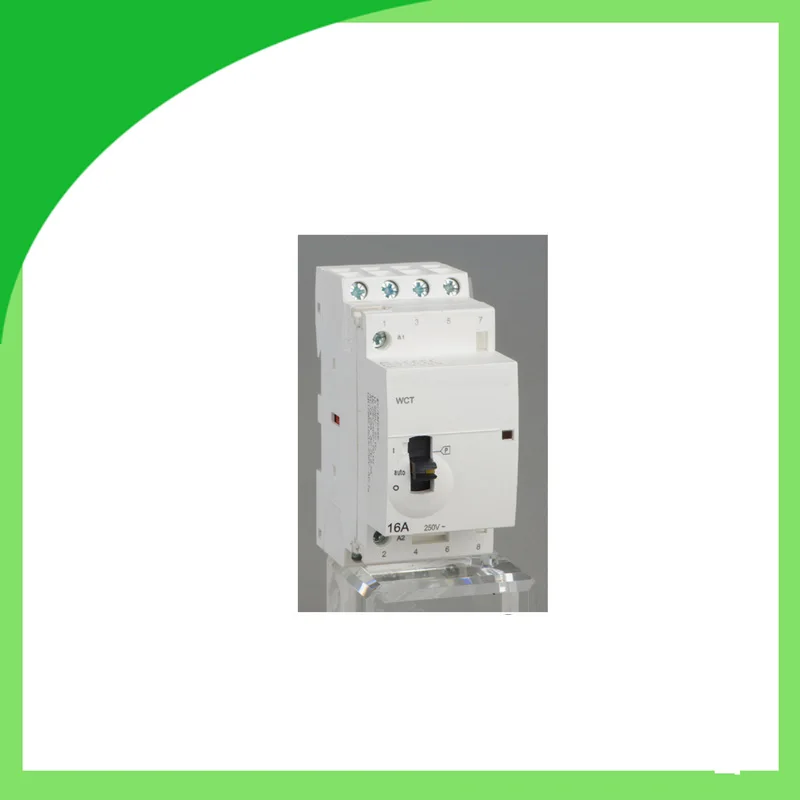

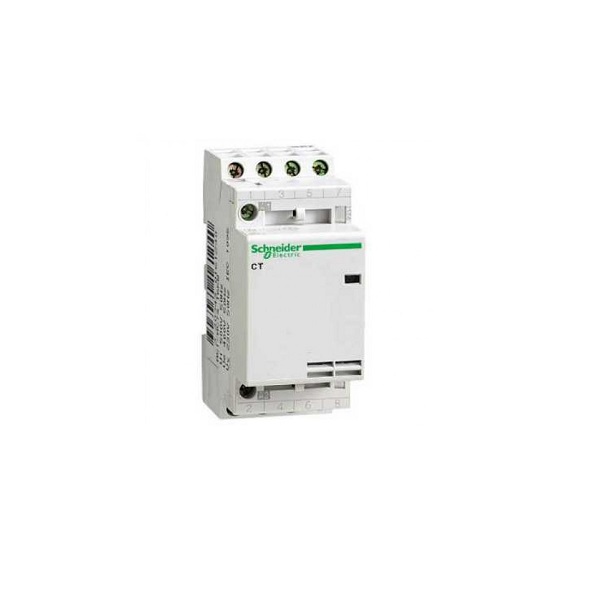

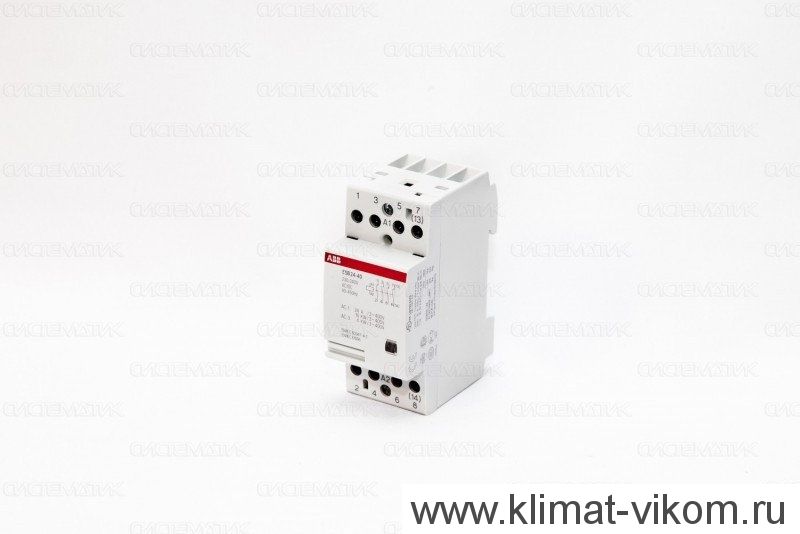

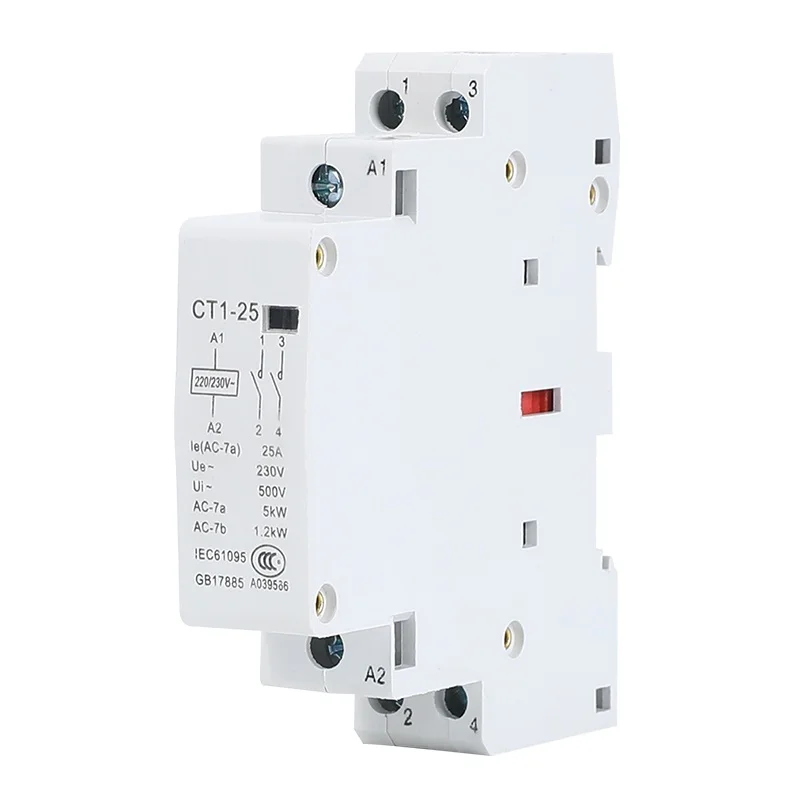

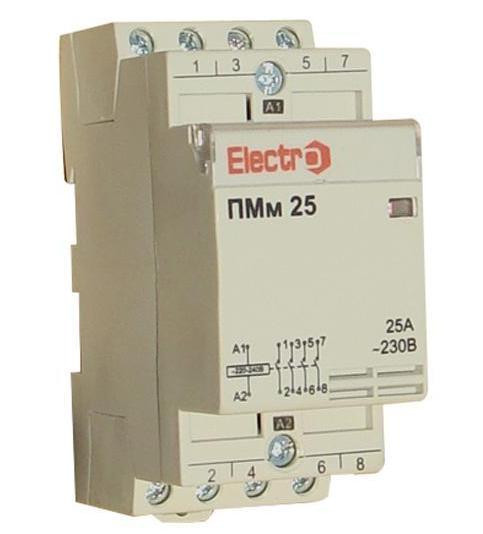

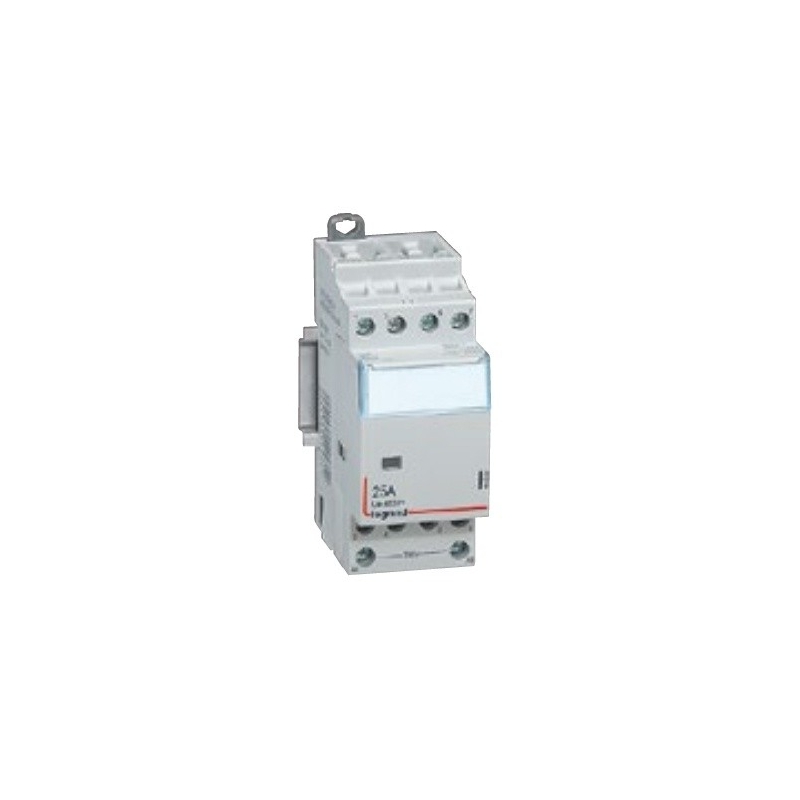

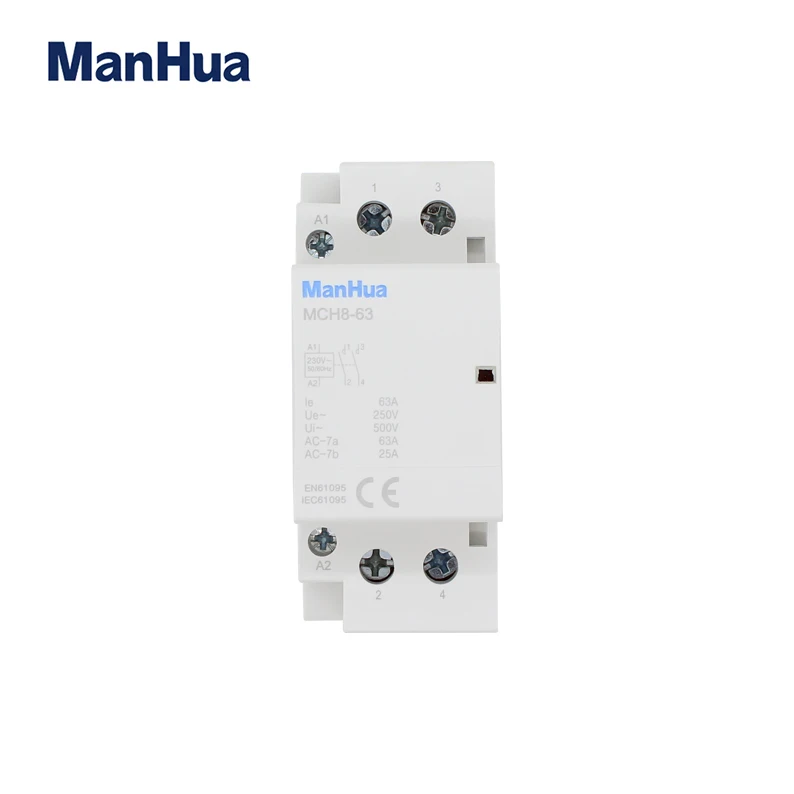

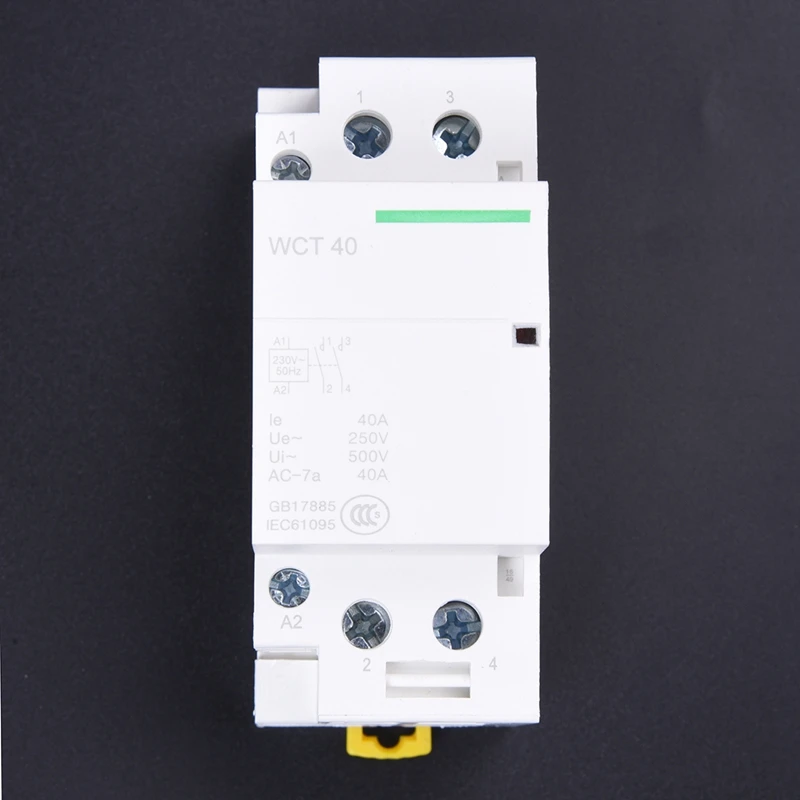

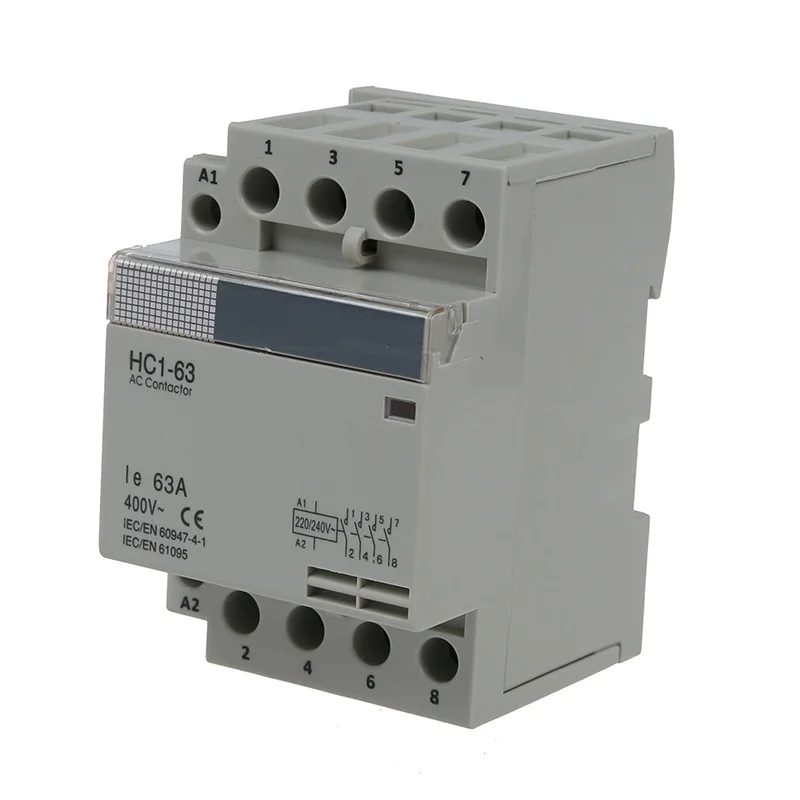

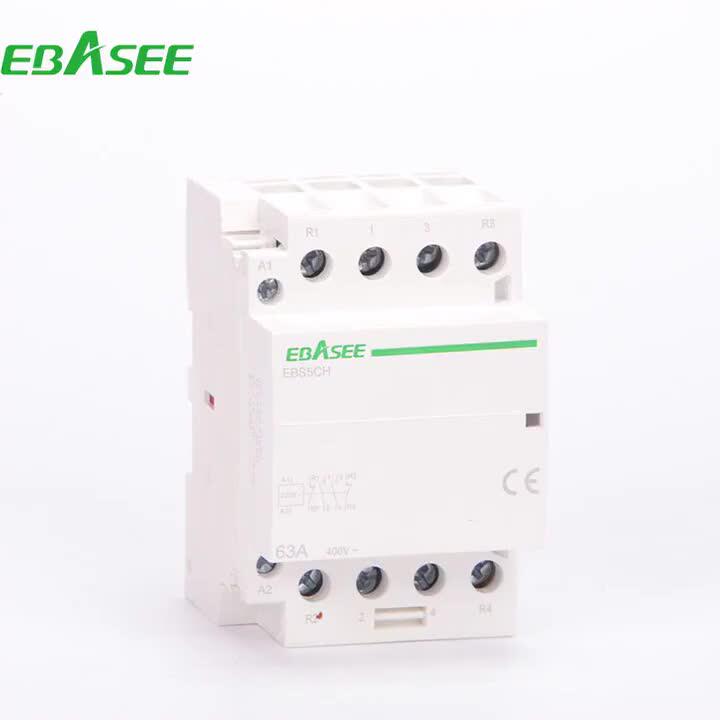

Модульный контактор (КМ)
Модульный контактор дает возможность дистанционно управлять электроустановками и оборудованием. Он имеет компактные размеры, отлично сочетается с другими модульными устройствами. Например, однофазный контактор легко установить на ДИН-рейку в электрическом щитке. Во время работы отсутствует вибрация и шум, поэтому такие контакторы применяются не только на производстве, но и в жилых и общественных зданиях.
Что такое модульный контактор и для чего он нужен
По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.
Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя. С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.
По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.

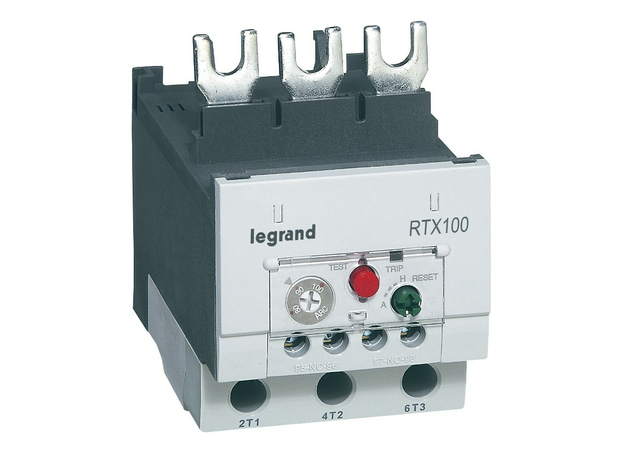

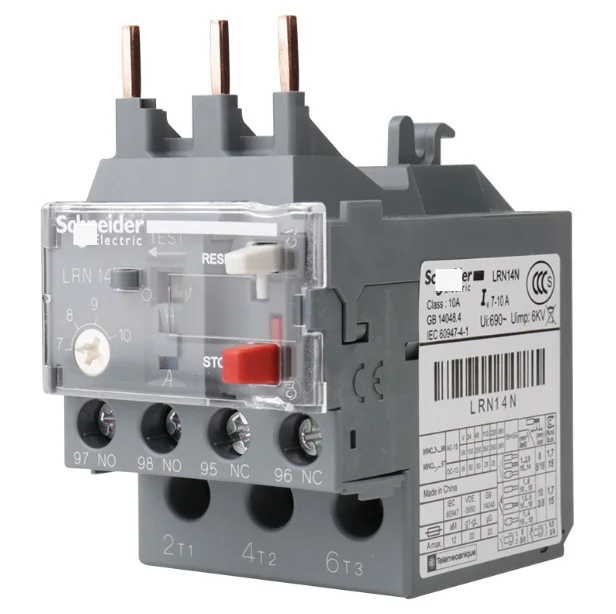

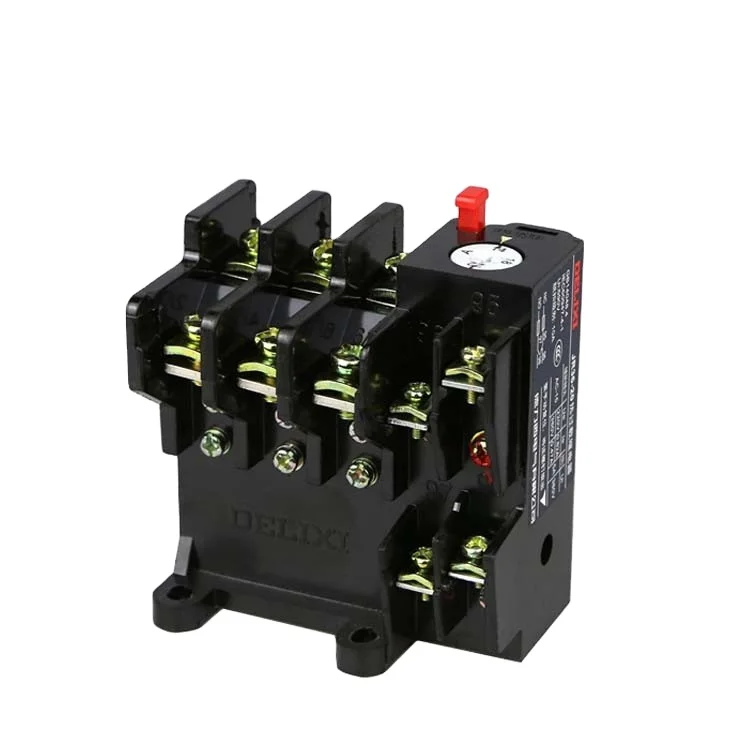

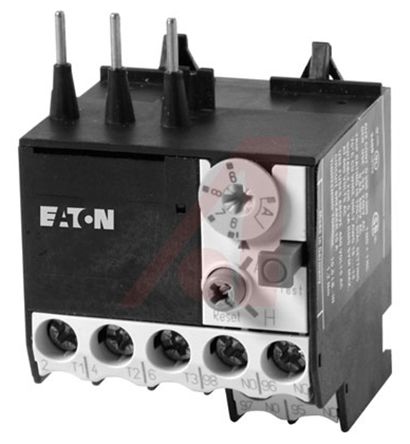

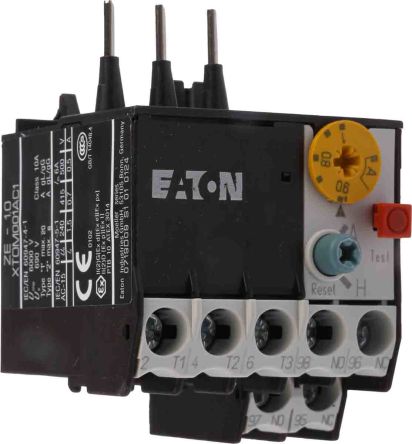

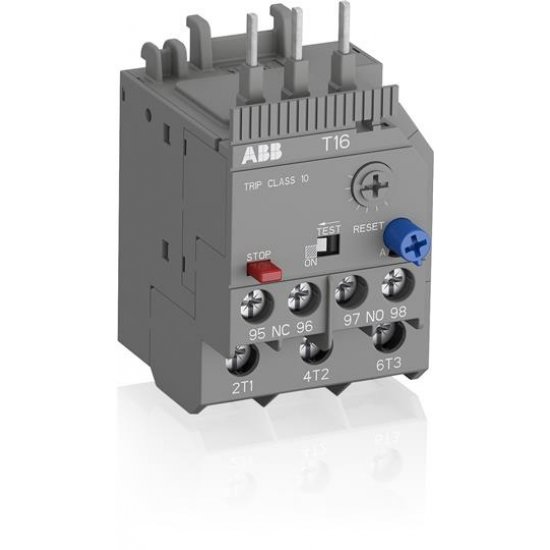

Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства. Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.
Конструкция и принцип действия
Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).
Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.
Работа контактора происходит следующим образом:
- После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
- После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
- После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
- Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.
Классификация контакторных устройств
Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.
В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:
- Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие.
В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
- Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.
Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:
- Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств.
При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
- Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.
Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:
- Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
- Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку.
Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
- При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.
Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.
Схемы подключения потребителей и модульных контакторов
В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.
Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.
Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.
Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.
Технические характеристики
Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.
Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:
- Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
- Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
- Показатели условного теплового тока с категорией использования АС-1 – 25 А.
- Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
- Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
- Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.
Отдельно следует отметить характеристики управляющих цепей в самом контакторе:
- Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
- При срабатывании катушка потребляет мощность в размере 60 ВА.
- В положении удержания катушка потребляет мощность, величиной 7 ВА.
- Контакты замыкаются в течение 12-22 миллисекунд.
- Размыкание контактов происходит в течение 4-16 мс.
- Катушка управления обладает мощностью рассеяния – 3 Вт.
Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.
Схема подключения контактора
Контактор КМИ: назначение и принцип работы

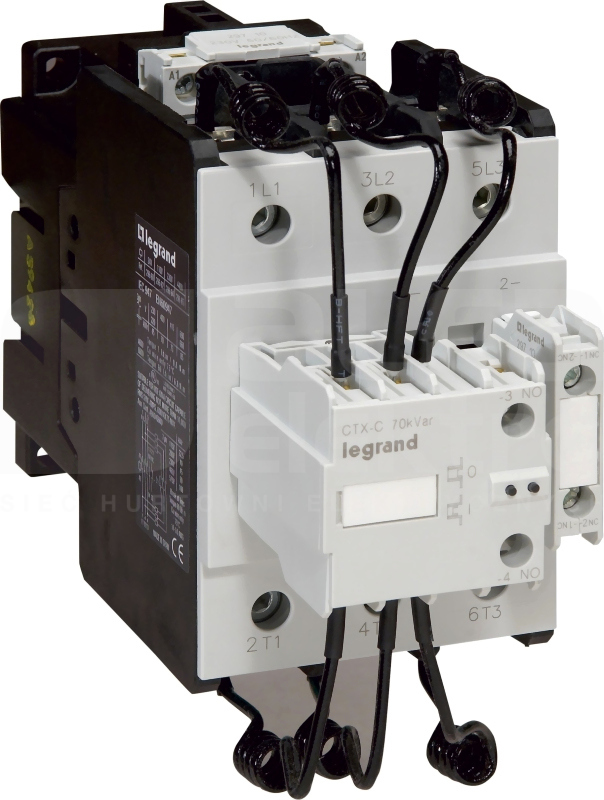

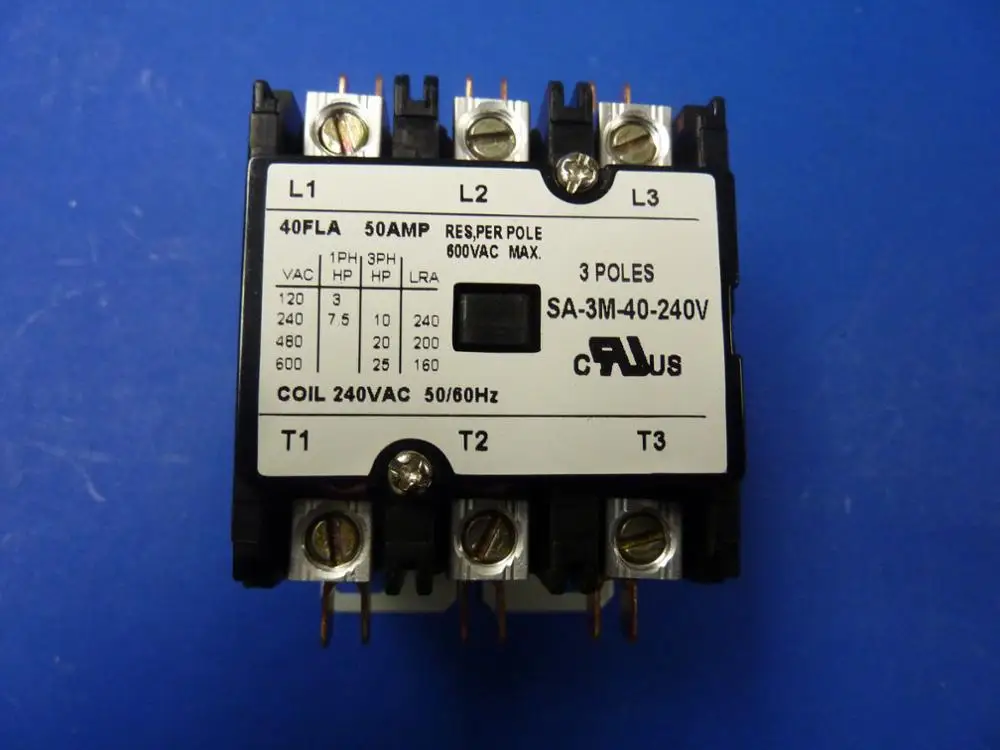

Контакторы переменного тока

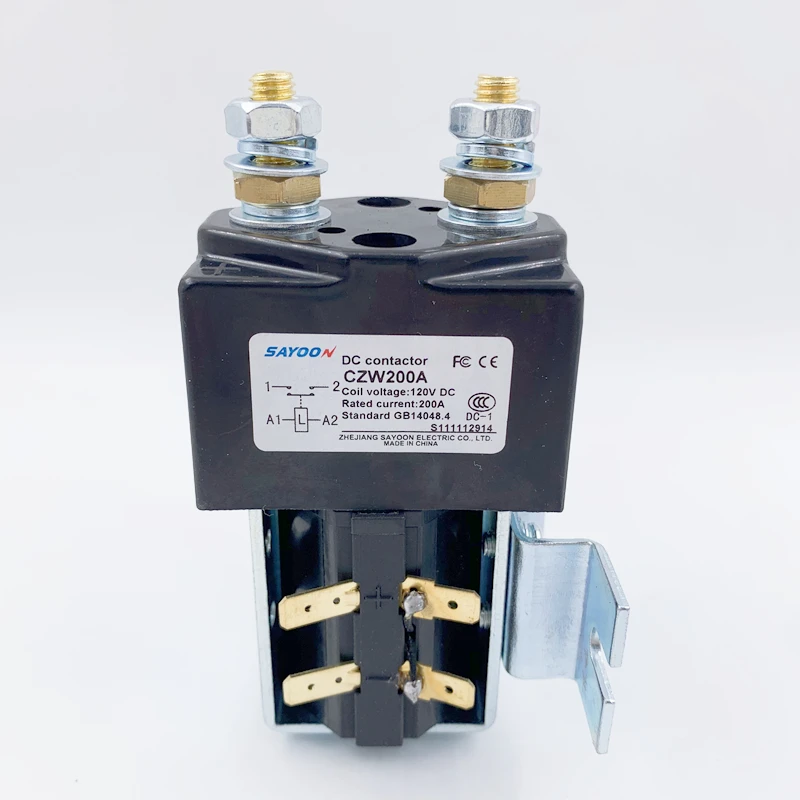

Контактор как электромеханическое устройство
Советы электрика

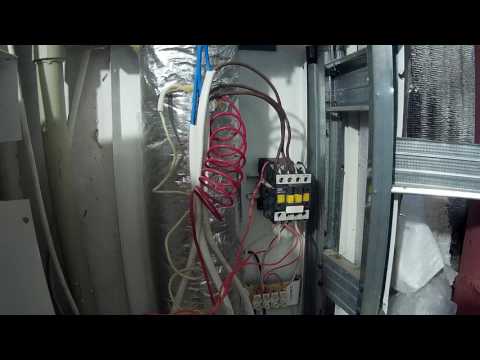

Замена контактора в электрокотле на модульный вариант
Здравствуйте всем читателям моего сайта !
В продолжении темы электрокотлов для дома- хочу рассказать одну историю из практики.
Обратился ко мне клиент с просьбой помочь в решении одной проблемки.
Установленный дома электрокотел очень громко включался/отключался при работе.
Котел с тремя тэнами мощностью на 6 кВт, подключен на одну фазу, вот что я выяснил предварительно по телефону.
Так же присутствует простейшая автоматика регулирования температуры которая действует на вкл./откл. контактора, который и издает громкие “шлепки” при переключении.
Все бы ничего, но электрокотел установлен не в отдельном помещении- котельной, а в кухне недалеко от спальни и очень мешает отдыхать… Представляете- спите ночью и вас будит периодическое “БА-БАХ!”, “БА-БАХ!” )))
Выяснив все это, поехал на место смотреть чем можно помочь в этом случа как сделать электрокотел бесшумным.
Оказалось что электрокотел уже пережил одну замену контактора, до этого был установлен малогабаритный контактор КМЭ с номинальным током контактов на 20 ампер (со слов хозяев). Он сломался и был заменен на точно такой же но бОльшей величины- КМЭ-3210.
Из- за чего сменили контактор как мне объяснили- перестала включаться одна ТЭНа на электрокотле и контактор сильно искрил при работе. Проработал этот контактор совсем немного и его контакты подгорели, соединение электрической цепи нарушилось и ток на одну ТЭНу перестал “проходить”, естественно греть этот ТЭН прекратил.
Меня это немного удивило, так как нагрузка из трех ТЭН для пускателя полностью соответствовала, 6 кВт это примерно 28 ампер, а контакты у контактора были запаралелены и через них коммутировалась только фаза, а это получается что через три контакта мог протекать ток до 60 мапер длительное время без всяких последствий.
А тут получается что от половины допустимого тОка в 30 ампер контакты вышли из строя…
Что то тут не так. На всякий случай проверяю ТЭН мультиметром по сопротивлению (кстати соединены они по схеме “звезда”)- все нормально, сопротивление одинаковое как и должно быть, ведь ТЭН то одинаковой мощности по 2 кВт.
Проверяю сопротивление ТЭН относительно корпуса- тоже все чисто, изоляция хорошая.
Включаю автомат на электрокотел и меряю напряжение- так вот где “собака порылась!”))) А напряжение то низкое- всего 190 вольт!
Вот и причина быстрого выхода из строя контактов.
От низкого напряжения подвижная часть магнитопровода в контакторе плохо подтягивалась к неподвижной- вследствие этого был плохой поджим силовых контактов между собой, а уже из- за этого- повышенный износ контаков что привело к их подгару и поломке.
Кстати о том как низкое напряжение влияет на включение контактора можете посмотреть в моих статьях
С причиной выхода из строя контактора разобрался, хозяевам порекомендовал обратиться в электроснабжающую организацию насчет низкого напряжения, далее надо все таки решать вопрос о шумнов включении контактора.
Вот она- причина “бабахания”- контактор КМЭ:
Электрокотел в другое место перенести сложно уже, на дворе зима наступает, тут уже не до переделки системы отопления, поэтому я предложил заменить контактор КМЭ на модульный контактор, так как при срабатывании последний издает гораздо меньший шум и к тому же меньше по габаритам чем КМЭ-3210.
Был приобретен модульный контактор от фирмы IEK КМ-25-40 с номинальным током контактов 25 ампер. Каждый ТЭН в 2 кВт это не более 10 ампер, а контакт расчитан на 25 ампер, так что по нагрузке тут все в порядке.
Вышла небольшая проблемка с крепежом модульного контактора- посадочное место не подходило для него, пришлось поверх установить дин-рейку, ну это как говорится дело техники)))
Подключается контактор аналогично как и КМЭ, тут переделывать ничего не стал, с клемника три провода идут на нижние контакты (на клемнике эти три провода перемычками соединены с фазнам проводом), а с верхних уходят по проводам на клавиши-переключатели установленные на съемной лицевой части корпуса электрокотла.
Нулевой провод напрямую идет на зажимы ТЭН и еще один нулевой- через термодатчик- на катушку контактора. На второй вывод катушки подключен фазный провод с клемника.
А вот обратная сторона съемной части корпуса электрокотла:
После сборки схемы включил автомат и проверил работу контактора- звук при включении стал значительно тише и практически не слышен! Клиент остался очень доволен)))
Для тех кто читает мой сайт я специально записал видео где показал как работал контактор КМЭ и как включается электрокотел после установки модульного контактора.
На видео получился звук довольно громкий- на самом деле звук включения модульного контактора не громче звука перещелкивания клавишь-переключателей- обратите внимание смотря видеоролик!
И еще для самых внимательных- когда показывал включение от КМЭ то видно что третья лампочка на клавише плохо загорается- как от плохого контакта…
На самом деле так оно и оказалось- в контакторе один из проводов, идущий на эту клавишу был вставлен в зажим вместе с изоляцией и контакт был очень плохой. Видимо электрик, подключавший этот котел был или невнимателен или кудато очень торопился)))
Итак, смотрите видео:
Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ .
Подписывайтесь на мой канал на Ютубе ! Смотрите еще много видео по электрике для дома!
Схема подключения контактора abb esb 20-20 через выключатель
Контактор, который управляется выключателем, используется для включения и выключения энергоёмого оборудования. Наиболее наглядный пример работы такой связки – система включения и выключения всего света в квартире из одного места.
Такой главный выключатель обычно устанавливается у выхода из квартиры. Уходя из дома, с его помощью, вы сможете выключить сразу всё освещение. Обратная процедура вас ждет при возвращении, нажав клавишу выключателя, вы зажигаете весь свет, который работал до ухода.
Для реализации такой логики работы освещения, потребуется контактор и выключатель. Например, модульный контактор ABB ESB 20-20 , в паре с обычным одноклавишным выключателем света.
Прежде чем подробно рассмотрим схему подключения, несколько слов об этой модели контактора.
Каждый символ в названии контакторов АББ, имеет определенное значение.
Обычно маркировка имеет следующий вид:
ABB series xx-yz
Amperage voltage , где
ABB – название компании производителя
series – Серия оборудования XX – ток, на который рассчитаны контакты Y – Количество замыкаемых контактов (нормально разомкнутных/открытых НО) Z – Количество размыкаемых контактов (нормально замкнутых/закрытых НЗ)
amperage – Номинальная сила тока, voltage – Рабочее напряжение
О том, как контактор обозначают на однолинейных схемах, мы подробно рассказывали ЗДЕСЬ.
Выбранный нами модульный контактор АББ 20-20:
– относится к серии ESB, считающейся «бытовой»;
– Номинальный ток, на который рассчитаны контакты – 20А;
– содержит 2 независимых замыкаемых контакта, которые, до получения сигнала, нормально разомкнуты;
Такая логика работы контактора (нормально открытые контакты) при управлении выключателем наиболее предпочтительна в большинстве случаев и позволяет оперировать нагрузкой до 40А (2 пары контактов по 20А каждый).
Удобнее использовать модульный контактор с катушкой 220В переменного тока (на корпусе устройства напряжение катушки указано, в нашем случае это 250 Вольт “
Схема подключения контактора ABB esb 20-20 на 220В через выключатель
Ниже показана наглядная схема работы контактора через выключатель.
Собирается она следующим образом:
На выключатель подводится «Фаза», которая, пройдя через него, возвращается на управляющую клемму А2 контактора. На второй клемме А1 постоянно подключен «Ноль».
К клемме 1 контактора, подключена так же фаза, а к клемме 2 подсоединен проводник идущий к нагрузке.
Принцип работы прост: как только вы нажимаете клавишу выключателя, электрический ток попадает на клемму контактора А1, а значит и на катушку. Далее, по принципу электромагнита, замыкаются внутренние контакты, которые в нормальном состоянии разомкнуты, и электрический ток поступает к потребителям – электрооборудованию. Стоит щелкнуть клавишей выключателя еще раз, электрическая цепь разрывается, и контакты внутри модульного контактора размыкаются, обесточивая оборудование. Всё довольно просто.
Ко вторым клеммам 3-4, вы сможете подключить еще нагрузку до 20А, например, вторую группу светильников. Соответственно суммарно, контактор выдержит порядком 9 кВт (ток – 40А) мощности.
Если собирать подобную схему без использования контактора, просто пропустив фазу общего питающего кабеля всех групп освещения через выключатель, сразу возникают проблемы:
– Вы ограничены максимальным током, который выдерживает выключатель, редко эта величина больше 10А.
– Так как выключателе отсутствуют любые системы защиты контактов – он бы быстро выйдет из строя, подгорят контактные площадки или расплавится корпус. Возможно возникновение пожара.
Как видите, в подключении контактора через выключатель нет ничего сложного. И теперь, понимая логику работы и порядок подключения, вы сможете самостоятельно разработать и реализовать интересные, а главное полезные в хозяйстве схемы управления оборудованием, с использованием контакторов.
Если же столкнетесь с какой-то проблемой или сложностью, обязательно задавайте вопросы здесь, в комментариях к статье. Постараюсь помочь.
Модульный контактор КМ-40. Схема подключения и устройство
Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».
В своих статьях по сборке различных электрических схем (схема пуска трехфазного двигателя, схема реверса трехфазного электродвигателя, схема реверса однофазного двигателя, простейшая схема АВР) я применял самые распространенные контакторы и пускатели типа ПМЕ, ПМЛ, КМИ и другие.
В данной статье я хочу рассказать Вам про контакторы модульного исполнения или другими словами, модульные контакторы, сокращенно КМ, которые также нашли широкое распространение, особенно, в жилом секторе.
Напомню, что по определению ГОСТа Р 50030.4.1-2002, п.2.1.1 контактор — это:
По способу воздействия силы, необходимой для замыкания контактов, контакторы делятся на:
- электромагнитные
- электропневматические
- пневматические
- запираемые
Модульные контакторы относятся к электромагнитным контакторам.
Какие же преимущества имеют модульные контакторы перед обычными контакторами?
Модульные контакторы стали очень востребованными устройствами, особенно при сборке квартирных щитов и различных систем автоматики: управление освещением, нагревательными установками, вентиляцией, насосами и т.п. В первую очередь это объясняется их конструкцией.
Контакторы модульного исполнения идеально вписываются с остальными модульными устройствами, установленными на DIN-рейке, при этом не нарушая эргономики пространства в щите.
Модульные контакторы более бесшумные и обладают меньшими вибрациями при работе по сравнению с обычными контакторами, что только положительно сказывается на их применении в местах с постоянным пребыванием людей: квартиры, больницы, офисы, учебные заведения и т.п.
Сравните уровень шума и вибраций при включении обычных и модульных контакторов, посмотрев данный видеоролик.
(видео будет добавлено в ближайшее время)
Под руку мне попался двухполюсный модульный контактор КМ-40-11 от EKF, на примере которого мы и рассмотрим его конструкцию, устройство и схему подключения.
Расшифровка, схема подключения и технические данные КМ-40-11
Структура условного обозначения КМ-40-11:
- КМ — контактор модульный
- 40 — номинальный ток, А
- 11 — количество и тип контактов (есть следующие исполнения: 11, 20, 31 и 40, см. таблицу ниже)
Модульные контакторы КМ от EKF выпускаются на номинальные токи от 16 до 63 (А). Вот их стандартный ряд значений: 16, 20, 25, 40, 50 и 63 (А).
Вот таблица модульных контакторов всех типов от EKF. Красным я выделил рассматриваемый в данной статье КМ-40-11.
Контактор КМ-40-11 является двухполюсным и имеет 2 силовых контакта: 1NO (нормально-открытый) с обозначением (1-2) и 1NC (нормально-закрытый) с обозначением (R3-R4).
Схема подключения модульного контактора КМ-40-11 изображена на его лицевой стороне:
- +А1 и -А2 — это выводы катушки
- (1-2) — 1NO (нормально-открытый) силовой контакт
- (R3-R4) — 1NC (нормально-закрытый) силовой контакт
Внимание! В указанной на корпусе схеме имеется несоответствие.
Нормально-открытый контакт 1NO (1-2) расположен справа, а нормально-закрытый контакт 1NC (R3-R4) – слева. На схеме же указано наоборот. Перед подключением контактора я машинально решил проверить исправность его контактов, а в итоге обнаружил такое несоответствие — вот тому подтверждение.
Позже, разобрав контактор, я вновь убедился в этом. Видимо, при сборке контактора перепутали расположение мостиковых контактов и собрали их не в соответствие со схемой. Так что будьте бдительны и проверяйте все электротехнические изделия на соответствие указанных схем. Сделать это не сложно и не долго, применив обычный цифровой мультиметр или «аркашку».
К изучению (для новичков): подробное руководство пользования цифровым мультиметром.
Помимо схемы подключения, на лицевой стороне контактора указаны его основные характеристики:
- номинальное рабочее напряжение 230 (В)
- номинальный ток контактов 40 (А)
- АС-1: 8,4 (кВт)
- АС-3: 3,7 (кВт)
Что означают аббревиатуры АС-1 и АС-3?
Например, если с помощью контактора КМ-40-11 управлять неиндуктивной или слабоиндуктивной однофазной нагрузкой (категория применения АС-1 и АС-7а), например, лампами накаливания, люминесцентными или светодиодными лампами, то их максимальная мощность при напряжении 230 (В) не должна превышать 8,4 (кВт) или 40 (А).
Если же в качестве нагрузки будет однофазный электродвигатель с короткозамкнутым ротором или бытовой вентилятор (категория применения АС-3 и АС-7b), то его максимальная мощность не должна превышать 3,7 (кВт) или 22 (А).
Ниже я разместил таблицу мощностей и токов нагрузок контакторов КМ от EKF всех типов в зависимости от категории применения. Красными прямоугольниками я выделил рассматриваемый в данной статье КМ-40-11.
Остальные технические характеристики указаны в руководстве по эксплуатации, знакомьтесь:
- выдерживаемое импульсное напряжение 6 (кВ)
- напряжение срабатывания 195-253 (В)
- напряжение возврата 46-172 (В)
- пусковой ток катушки 30 (мА) для КМ-16 и КМ-20; 60 (мА) для КМ-25, КМ-32 и КМ-40; 95 (мА) для КМ-50 и КМ-63
- рабочий ток (ток удержания) катушки 18 (мА) для КМ-16 и КМ-20; 12 (мА) для всех остальных типов
- мощность, потребляемая катушкой не более 5 (Вт)
- скорость замыкания контактов 20 (мс)
- скорость размыкания контактов 30 (мс)
- рабочее положение — вертикальное
- режим работы — продолжительный
- механическая износостойкость — 1 млн.
циклов
- электрическая износостойкость — 150 тыс. циклов
- температура эксплуатации от -25°С до +45°С
- степень защиты — IP20
В руководстве было указано, что напряжение катушки контактора составляет 220-240 (В) переменного тока. Я уже встречался с некоторыми типами модульных контакторов, у которых катушка могла работать, как от переменного напряжения, так и от постоянного — питание катушки у них осуществлялось через выпрямительный мост.
Вот меня и смутило то, что на схеме КМ-40-11 была указана полярность выводов катушки +А1 и -А2.
Я решил проверить это, разобрав контактор. Забегу немного вперед и скажу, что визуально в конструкции контактора я не увидел выпрямительного моста, но при подключении к катушке постоянного напряжения =220 (В) контактор успешно срабатывал, причем даже гораздо лучше, чем от переменного — с меньшим шумом и вибрацией.
Заодно я решил измерить (на всякий случай) омическое сопротивление катушки. Оно составило 1296 (Ом).
Таблица сечений присоединительных проводов для катушки и силовых контактов.
Конструкция и устройство модульного контактора КМ-40-11
Модульный контактор устанавливается только на стандартную DIN-рейку с размером 35 (мм).
Его установка и снятие осуществляется с помощью фиксирующей защелки.
Габаритные размеры контакторов КМ от EKF, в зависимости от количества модулей, указаны в таблице ниже:
Обратите внимание, что на лицевой части контактора имеется индикатор его состояния в виде стеклянного окошечка с красным флажком. Если в окошечке появится красный флажок, то это символизирует о том, что контактор включен.
Для нанесения диспетчерского наименования (маркировки) контактора на нем предусмотрена специальная площадка с прозрачной крышкой.
Чтобы наглядно увидеть конструкцию модульного контактора, нужно его разобрать, что я сейчас и сделаю.
С помощью тоненькой отвертки вскроем 3 защелки и снимем верхнюю часть корпуса.
Откроется доступ к катушке и магнитной системе.
В верхней части находится неподвижный магнитопровод (сердечник), установленный на силиконовых амортизаторах, которые подавляют (уменьшают) уровень шума при срабатывании контактора.
Неподвижная часть магнитопровода легко снимается вверх.
Неподвижный магнитопровод набран из листов электротехнической стали (из холоднокатаной или горячекатаной – точно определить не могу), изолированных друг от друга, для уменьшения вихревых токов в «железе». Это отчетливо видно на фотографии. Также на нем размещены два короткозамкнутых кольца, которые уменьшают вибрации при срабатывании контактора.
Соединение неподвижной и подвижной частей магнитопровода имеет гладкую отшлифованную поверхность.
Если по каким-то причинам в этом месте образуется грязь или ржавчина, то контактор при включенном положении будет сильно гудеть.
Планирую в ближайшее время написать подробную статью о частых неисправностях в контакторах, встречающихся на моей практике.
![]()
Затем нужно снять винтовые зажимы выводов катушки и силовых контактов. У катушки они просто снимаются вверх, а у контактов сначала их нужно слегка раскрутить и потом уже снять.
После этого нужно вытащить из направляющих силовые неподвижные контакты.
Они изготовлены из меди или медного сплава.
Теперь можно снять подвижную часть магнитопровода в сборе с катушкой, подвижной контактной системой (траверсой) и системой рычагов для индикации состояния (красный флажок).
Возвратная противодействующая пружина находится в центре катушки и возвращает подвижные контакты в исходное положение при отключении катушки от напряжения.
У контактора КМ-40-11 применяются мостиковые контакты, которые обеспечивают разрыв с двух сторон. Контакты выполнены из серебросодержащего материала, что увеличивает их электрическую износоустойчивость и срок эксплуатации, уменьшает переходное сопротивление.
Фотография, практически полностью, разобранного модульного контактора КМ-40-11 от EKF.
Принцип работы модульного контактора
Зная устройство модульного контактора, рассмотрим принцип его работы, не вникая в недры теории электромагнетизма.
При подаче переменного напряжения 220 (В) на катушку контактора по ней начинает протекать электрический ток, который создает магнитный поток. Силовые магнитные линии замыкаются через подвижный сердечник, неподвижный сердечник и воздушный зазор между ними. В этот момент подвижный сердечник намагничивается и притягивается к неподвижному сердечнику, тем самым замыкая или размыкая контакты контактора.
При снятии напряжения с катушки, возвратная (противодействующая) пружина возвращает подвижную часть магнитопровода в исходное положение, тем самым возвращая контакты в исходное состояние.
В начале статьи я говорил, что контактор срабатывал при подключении к катушке, как переменного, так и постоянного напряжения 220 (В).
О принципе работы модульного контактора и его разборке смотрите в этом видеоролике:
youtube.com/embed/7LBujPNOpec” allowfullscreen=”” frameborder=”0″>Дополнение: у рассматриваемого модульного контактора КМ-40-11 я нашел небольшой недостаток — у него нет возможности добавить дополнительные контакты, в отличие от того же модульного контактора ABB ESB 24-40 с дополнительной приставкой ЕН 04-11. А ведь иногда это бывает так необходимо.
Прошу производителей рассмотреть данный факт и принять меры по реализации этой идеи.
P.S. На этом все. Спасибо за внимание. С уважением, Дмитрий, автор сайта «Заметки электрика».
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Автоматика: Контакторы ABB серий ESB и EN, ESB..N и EN..N – CS-CS.Net: Лаборатория Электрошамана

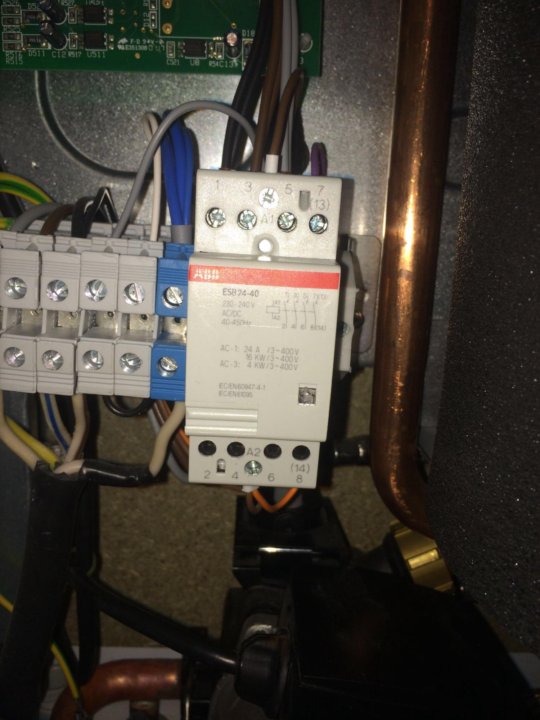

Контактор ABB серии ESB (на DIN-рейку)
Недавно мне в руки абсолютно случайно попал в руки дохлый контактор ABB ESB 24-22 (ток до 24х ампер на контакт, 2 замыкающих, 2 размыкающих контакта), а так как я с этими контакторами работаю, и это мои любимые контакторы для бытовых щитков, то я конечно же решил возомнить себя патологоанатомом и препарировать это чудное изделие. Ну а заодно и рассказать всем, кто ещё не знает, о том, что же такое контактор и зачем его применяют. Тем более, что в записи про реле (Автоматика: Реле (Промежуточные ABB CR-P; Самоблокировка реле)) я обещал это сделать.
Немного переработал пост в 2018 году. Добавил разделы по контакторам, добавил фоток дополнительных контактов.
Содержание
- Что такое контакторы и нафига они нужны?
- Правила безопасности при работе с контакторами: нормально разомкнутые контакты.
- АВР (переключение вводов) на контакторах. Как нужно и НЕЛЬЗЯ делать?
- Контакторы ABB серии ESB.
- Контакторы серии EN. Дополнение (2016).
- Дополнительные контакты EH для контакторов ESB/EN.
- Новые контакторы ESB..N, EN..N (2018)
Что такое контакторы и нафига они нужны?
На самом деле всё просто: Контактор — это мощное реле. С мощными контактами, от которых и пошло его название. Ну а если уж говорить про названия, то называть это устройство можно разными способами: это силовое реле, мощное реле, контактор или пускатель. Последнее слово пошло с тех пор, когда этими устройствами включали мощные двигатели — пускали их в работу. Ну и, чтобы быть совсем справедливым, часто пускателем называют готовую коробку с кнопками «Пуск», «Стоп», контактором и термореле защиты двигателя внутри, предназначенную для пуска этого самого двигателя. Сейчас эти понятия смешались, и я много раз слышал от разных людей оба варианта названия: контактор и пускатель. Ко мне привязалось название «контактор», и я с тех пор их так и называю.
Для чего он предназначен? А всё просто — коммутировать что-то мощное. Например двигатели, освещение, обогреватели и другие силовые цепи. Контакты у контакторов как раз предназначены для того, чтобы работать на больших токах, на таких, на которых обычные реле не справятся. Если обычные реле имеют диапазон рабочих токов примерно в 1-15-30 ампер, то контакторы легко могут оперировать с токами, измеряемыми дестяками, а то и сотнями ампер. Ну например контакторы можно легко найти на токи в 150, 250 ампер.
Кроме этого контактор ничем не отличается от обычного реле (про них я упоминал в посте про самоблокировку реле и в посте про серии промежуточных реле ABB). У него также есть входы питания его обмотки (катушки) A1 и A2. Если подать на них номинальное напряжение — то его контакты изменят своё состояние. Вот и вся система!
Ну, позволю себе ещё отметить и то, что чаще всего модульные контакторы на DIN-рейку имеют по 4 контакта на замыкание, так как чаще всего ими действительно управляют трёхфазными нагрузками. А так как для отключения питания трёхфазной нагрузки достаточно минимум разорвать все три фазы питания, то чертвёртый «халявный» контакт на замыкание можно легко использовать для самоблокировки контактора. Ну а на самом деле контакторы распространённых серий имеют кучу примочек. Это и дополнительные контакты, которые навешиваются на контактор во всех сторон, это и блокировка и ещё куча всего разного.
Правила безопасности при работе с контакторами: нормально разомкнутые контакты.

Данную вставочку я написал в 2020 году. Так вот за время с 2011 года, когда я написал этот пост про контакторы, я по горло наслушался идей разных тварей-кулибиных, которые периодически на страницах блога или в мыле пишут мне про новаторскую идею, которая пришла им в голову: чтобы контактор не работал всегда и всё-всё время, надо брать его с нормально замкнутыми контактами.
Такие решения ЗАПРЕЩЕНЫ правилами безопасности (и я как-то настолько разозлился, что написал пост про то, как вы будете умирать). В автоматике и особенно в силовых цепях есть одно главное правило: если цепи управления обрываются или обесточиваются, то все силовые цепи должны ВЫКЛЮЧАТЬСЯ.
Писано это правила, как обычно, кучей кровищи. И на станки людей наматывало из-за «да это ж электричество кратковременно выключалось, а я полез, думал ремень от двигателя оборвало», и лифты ездили (ниже я воткну ролик с известного канала «Будни Лифтовика»), и краны, и что угодно.
Поэтому если вы где-то слышите про нормально замкнутые контакты и «ну вот я же когда захочу отключить свет во всей квартире, то тогда я включу контактор, и он только это время и будет работать» — бейте таким людям в табло, не жалея их! Ну и на складах поставщиков вы чаще всего найдёте контакторы с нормально разомкнутыми контактами, а нормально замкнутые будут идти на заказ.
АВР (переключение вводов) на контакторах. Как нужно и НЕЛЬЗЯ делать?
И продолжая тему уёбков с гвоздями в голове (а по другому их назвать не получится), мы плавно доходим до ещё одного жёсткого правила безопасности. Тут оно не всегда чревато смертями конкретных людей. Чаще, хех, происходят пожары в щитах или хорошие и злые короткие замыкания, которые отключают подстанции.
Я веду речь про АВР (автоматический ввод резерва) или ЩАП (щит автоматического переключения) на контакторах, главное достоинство которого — дешевизна (можно взять контакторы на 250А от ИЭКа по 10 тыр за штучку) и быстрота (переключение вводов происходит быстро).
Суть этого АВР в том, что на каждый из двух вводов ставится контактор, который питается от этого же самого ввода через цепи блокировок. Вот фотография из щита с IPM™ АВР на контакторах, который я делал в Поповку (почитайте, там описаны концепты такого АВР).
Контакторы ABB AF38 для АВР: на 4 полюса, с механической и электрической блокировкой
Здесь стоят два контактора на два ввода. Всем понятно, что эти два контактора НИКОГДА не должны включаться, потому что бахнет из-за того, что два ввода будут соединены друг с другом? А понятно ли, что если вводы трёхфазные и повезёт так, что на момент включения они будут в противофазе, то бахнет не 400V, а 400 + 400 = 800 V? И страшно даже не это (ну вышибет защитные автоматы и хер с ним), а то что можно подать питание туда, куда не надо. Например, отключили у вас электрики участок сельской сети и копаются там в линии по деревне. А тут ваш АВР каааак дал в линию 230V с генератора… и смерть!
Чтобы этого не случилось, применяют два вида блокировки, которые — о, внимание!, — доступны только в промышленных линейках контакторов, которые показаны на фотке выше:
- Механическая блокировка.
Это самая ВАЖНАЯ блокировка! Она является дополнительным аксессуаром, который можно докупить к контакторам (на моей фотке она стоит между контакторами, и её не видно). Это рычажок или вставка, которая устанавливается между двумя стоящими рядом контакторами и физически не даёт сработать (притянуть контакты) второму контактору, если включен первый.
- Электрическая блокировка. Она делается или на дополнительных контактах (на моей фотке это штучки, стоящие по бокам от сборки контакторов) или продаётся как готовый аксессуар. Принцип действия её похож на механическую, только тут через дополнительные контакты разрывается цепь катушки второго контактора, если включен первый.
Поэтому давайте выбирать жёсткий вариант: АВР сделать на модульных (формата автомата, модульки под пластрон) НЕЛЬЗЯ, потому что у таких контакторов нет механической блокировки! Электрическую сделать можно на дополнительных контактах, но важнее — механическая!
И это ещё не всё, что пытаются делать на контакторах! Вторая группа ходячих хромосом с гвоздями в голове — это те, то пытается сделать АВР на одном контакторе с переключающими контактами. Дальше по тексту поста вы увидите, что я разломал контактор ABB ESB24-22, с переключающими контактами, которые очень сильно подгорели. Скорее всего, причиной этого является то, что на таком контакторе пытались сделать как раз такой АВР.
И это тоже пробегало в комментариях на блоге за эти годы. Гении мысли додумываются до такого решения и даже пытаются производить такой ужас поточным способом на заводе. Вот фотка ЩАП. Увеличьте её и посмотрите на схему:
Пример щитка АВР на контакторе с переключающими контактами (так делать нельзя О_о)
Так делать ЗАПРЕЩЕНО по двум причинам:
- Причина первая. Какие-то из контактов у такого контактора всегда будут нормально замкнутыми, что противоречит правилам безопасности, про которые мы говорили до этого: если что-то из цепей управления обесточено, то все силовые цепи должны обязательно ОТКЛЮЧАТЬСЯ!
- Причина вторая. Ни один производитель, включая ABB и других крупных брендов, никогда не даёт гарантию на то, что сначала разомкнётся одна группа контактов (выключится первый ввод), а потом — замкнётся вторая (включится второй ввод).
У таких контакторов все контактные группы переключаются одновременно, и поэтому есть большая вероятность того, что этот контактор внутри будет устраивать кратковременное замыкание двух вводов между собой.
НИКОГДА НЕ ДЕЛАЙТЕ ТАК! Используйте только контакторы промышленных линеек, которые имеют механическую и электрическую блокировки!
Контакторы ABB серии ESB.
Ну а теперь познакомимся поближе с серий контакторов ABB ESB. Эта серия самая распространённая и примечательна она тем, что она разработана специально для «домашней» автоматики. То-есть, она запихивается не в промышленные шкафы от пола до потолка, а в обычные щитки на обычную DIN-рейку, имея такие же габариты как обычные автоматы. А следовательно — её можно совершенно смело пихать в любой щиток, чем я обычно и занимаюсь. Дополнительно в каталоге было написано о том, что данная серия имеет внутри выпрямитель, который питает катушку постоянным током, из-за чего она не будет гудеть. Ну, то-есть, данный контактор позиционируется как тихий, для квартир. Правда, если полистать каталог ещё («Не читайте за обедом советских газет» ©), то можно увидеть что данная фишка с питанием постоянным током используется почти во всех контакторах от ABB. А некоторые у них внутри содержат даже импульсный блок питания, за счёт которого расширяется диапазон питающих напряжений этого контактора.
Обозначаются эти контакторы очень просто: ABB ESB-хх-yz. ESB — это серия. XX — это ток каждого контакта в амперах. Бывает 20, 24, 40 и 63А. Y — количество контактов на замыкание, Z — количество контактов на размыкание. То-есть наш ESB 24-22 значит ток в 24А, и по два контакта на замыкание и на размыкание. А ESB 40-40 будет означать 4 контакта на замыкание с током по 40А каждый. Контакторы с током в 20А занимают всего 1 DIN-модуль, с током в 24А — два модуля, а с током в 40 и 63А — всего три модуля на DIN-рейке. Ну и надо отметить, что катушка на постоянном токе имеется только с двухмодульных контакторов (от 24х ампер), потому что в одномодульном исполнении её пихать некуда.
Ну а теперь — препарация. Заглянем вовнутрь. Снимем верхнюю крышку. Под ней действительно находится диодный мостик, монтаж которого выполнен навесным способом и варистор для ограничения бросков напряжения на входе контактора (защита катушки). Также видно штырёк, конец которого окрашен красным — это флажок, который механически показывает срабатывание контактора. Вживую этот флажок обычно еле-еле видно, и продвинутые товарищи, возможно, скажут что круче было бы поставить светодиод, но я раскусил фишку ABBшников: этот флажок показывает именно то, что механически якорь притянут к сердечнику катушки, а не то что на ней есть напряжение! А вот это как раз удобно для отладки или диагностики. И именно с этим я на этом образце-контакторе и столкнулся: при подаче питания он вроде бы пытался сработать, но не срабатывал — флажок так и не показывался, а контакты по тестеру своего положения не изменяли.
Выпрямитель питания катушки контактора
Посмотрим на контактную систему данных контакторов.
Катушка и контактная система контактора ABB серии ESB
Тут меня постигло некое удивление, но возможно оно идёт от моего незнания этой серии. На больших и злобных контакторах обычно вокруг контактов существует камера дугогашения, как в автоматах, призванная погасить дугу, которая возникает при размыкании контактов под номинальным током нагрузки.
Поджаренные контакты, дугогасительной камеры нет
Так как эта серия — достаточно простенькая (но вместе с тем отлично выполняющая свои задачи), да и контактор у меня на образце всего на 24А, то оставим этот факт под вопросом. А вот размыкающие контакты у него хорошо поджаренные, но история умалчивает о том, что и где им размыкали. Скорее всего делали АВР тем самым запретным способом, про который я говорил выше. Вот два ввода этот контактор и поджарили как следует.
Поджаренные контакты крупным планом
Однако, справедливости ради стоит сказать, что «для тупых» на контакторе написана его максимально допустимая мощность в зависимости от категории нагрузки (AC-1, AC-3). На этом написано: «AC-1 24A ~400V», что означает то, что именно этим контактором коммутировать можно только активную нагрузку — обогреватели, освещение и тому подобные вещи. На контакторе ESB 40-40 надписи будут уже другие: 40А для AC-1 и 30А для AC-3.
Катушка и магнитная система контактора
В своих щитках я использую их как дополнение к реле напряжения или реле приоритета, чтобы усилить их слабые по току контакты так, чтобы те могли совершенно спокойно обесточить всю квартиру под полной нагрузкой. Контакторы мне нравятся, а стаж испытания их у меня с 2008 года: как я себе поставил ESB 40-40, так он с тех пор и работает. За это время он не перегревался и гудеть не стал, так что можно сказать про испытание временем он прошёл успешно. Добавление от 20.05.2016. И до сих пор работает без ошибок!
Контакторы серии EN. Дополнение (2016).
Ну а ещё стоит упомянуть про серию контакторов EN. Это такие же контакторы, как и ESB, только с дополнительным рычажком управления прямо на контакторе. Контакторы серии EN выпускают только до 40 А номинала (EN 20, EN 24, EN 40). Эти контакторы практически всегда заказные, поэтому не ждите, что вам так сразу повезёт и вы их купите быстро.
Контактор ABB серии EN 40-40
Рычажок на контакторе сделан для того, чтобы вручную включить контактор, отключить его или оставить работать по команде с катушки. Где это надо? А везде, где для той же отладки или при отказе автоматики понадобится подать питание вручную. Например я использовал такое решение в большом щите для коттеджа на серии TwinLine, где такие контакторы включали полное питание щита. Если автоматика вдруг отказала бы (или надо было бы заблокировать какое-то из питаний) — то ручное управление и пригодилось бы.
Рычажок на контакторе работает таким образом:
- В положении «Auto» (среднее) контактор работает так же, как и обычный серии ESB — по катушке управления.
- В положении «Stop» (верхнее) контактор всегда выключен и даже подача питания с катушки не сможет его включить.
- В положении «Man» (нижнее) контактор будет принудительно включен до тех пор, пока на катушку не подадут питание. После того, как питание на катушку подадут — рычажок сам собой переключится в среднее («Auto») положение.
Собственно, вот это и надо знать про серию EN. В остальном всё так же, как и у ESB.
Дополнительные контакты EH для контакторов ESB/EN.
Когда я писал пост, то совсем забыл рассказать про такую штуку как дополнительные контакты для этих контакторов. Ну, правильно! Пост ведь писался в 2011 году, когда я использовал контакторы только для того, чтобы включить-выключить полное питание щита, отключить какие-то нагрузки по неприоритету или как умощняющий контактор к реле напряжения.
Во! По неприоритету… отлично! А ведь у нас есть разные лампочки на DIN-рейки. В том числе и красно-зелёная E219-2CD, которой очень удобно было бы показать состояние неприоритета: красная — выключен по перегрузке, зелёная — работает. А ничего не горит — вообще обесточено.
Как такое сделать? Простой вариант — подцепить лампочку на переключающий контакт ограничителей мощности. На нормально замкнутый — красную часть, на нормально разомкнутый — зелёную. Но так делать не совсем грамотно: это ж показывается не реальное положение контактора, а только лишь сигнал управления, который на контактор приходит.
Если у нас будет контактор с ручным управлением серии EN — то пользователь щита завсегда может отключить его вручную… а зелёная лампочка так и останется гореть! Не порядок! Нужна какая-то фигня, которая бы переключалась вместе с основными полюсами контактора!
Вот эта фигня и называется «Дополнительный контакт». Он подходит для контакторов ESB/EN 24, 40, 63 и их есть два вида:
- GHE3401321R0002 ABB EH-04-11 Контакт дополнительный для ESB/EN (1 x Н.О, 1 x Н.З, монтаж слева)
- GHE3401321R0001 ABB EH-04-20 Контакт дополнительный для ESB (2 x Н.О, монтаж слева)
Продаются они обычно поштучно, но популярные чаще всего EH-04-11. Сейчас я на эти допконтакты плотно подсел и использую их так же, как и допконтакты для автоматов/рубильников: переключить лампочки, отдать сигнал ПЛК о состоянии контактора или разорвать какие-нибудь управляющие цепи.
Например, питание кнопок Logo для света: цепляем питание всех кнопок через допконтакт (если щит трёхфазный). Контактор отключает лишнее питание щита (пока в квартире никто не живёт) и заодно разрывает цепь питания кнопок, которые не нужны (все, кроме кнопок у входа). Ещё этот же контакт можно использовать для того, чтобы давать сигнал системе защиты от протечек закрыть или открыть воду.
Эта инфа добавлена по запросу народа из комментов, потому что оказалось, что не все способны бессердечно всандалить в нежный и дорогой контактор отвёртку, чтобы выломать отверстие для допконтакта. Вот щас я и покажу, как это всё выглядит и как эти контакты ставятся на контактор. Фотографии надёрганы с разных моментов сборок щита, поэтому просьба не пугаться.
Сами контакты поставляются в пакетике. В нём лежит инструкция и снизу скотчем примотано четыре металлические скобочки. Не забудьте их отлепить — они будут нужны, чтобы зафиксировать допконтакт! Обычно этот скотч хрен отклеишь и он очень противный, и я терпеть его не могу! Фу!
В итоге у нас получится вот такая штука, как на фото снизу: два контактора, два допконтакта и скобочки.
Дополнительные контакты EH для контакторов ESB/EN
С левой стороны контакторов есть намётка на выламывание отверстия. Старые партии контакторов имели жёсткий пластик, и отверстие хорошо выламывалось (надо было подсунуть отвёртку и резко нажать ею). Новые корпуса контакторов более пластичны, поэтому я слега поддеваю место для отверстия отвёрткой, потом прорезаю его ножиком и потом ломаю.
Выламывание отверстия для дополнительного контакта
ОЧЕНЬ важно выломать отверстие так, чтобы внутрь контактора ничего не попало! Ножиком удобно прорезать две вертикальные полоски, потом ломать отвёрткой, а потом дорезать, отгибая на себя!
Вот теперь мы готовы к тому, что поставить допконтакт на место. Готовим контакт и скобки:
Выломанное отверстие и дополнительный контакт EH-04-11
Теперь отгибаем носик у допконтакта (он должен легко болтаться) и смело вставляем его в это отверстие. Прям пестик и тычинка, блин! =)
Установка дополнительного контакта на контакторы ABB ESB/EN
После этого закрепляем всё металлическими скобками. Они ставятся в специальные пазы сверху и снизу контактора. Их надо защёлкнуть, и удобнее всего делать это плоской отвёрткой.
Дополнительный контакт установлен
Всё готово! Теперь наша конструкция целая и неделимая! Можно пользоваться!
Контактор ABB ESB 63-40 с дополнительным контактом EH-04-11
У этих допконтактов есть ещё одна особенность, которую надо учитывать: клеммы для проводов у них расположены поверх друг друга. Если не вставил сразу провод в нижние клеммы, то провод с верхних клемм закроет винты нижних. В нижние клеммы можно запихать провода до 1,5 квадрата (в НШВИ(2)), а в верхние — только одинарный провод до 1,5 квадрата без юбочки наконечника НШВИ — её надо будет откусить.
А вот и пример того, как у меня два контактора применяются в одном из щитов. Один контактор отключает полное питание трёхфазного щита (когда все уехали из квартиры в отпуск), а второй отвечает за неприоритетные нагрузки. Катушки обоих контакторов, так же как и часть неотключаемых линий, питаются от переключателя фаз, чтобы всё работало, если есть хоть одна (любая) фаза сети.
Встаёт одна интересная задача: питание от переключателя фаз (ПЭФа) у нас неотключаемое. Автоматика неприоритета тоже, потому что это ОМ-310, который будет отдавать ещё и параметры сети на сервер для статистики. Что ж выходит? Лишнее питание выключим первым контактором, а второй будет всё время работать, потому что автоматика его управления неотключаемая из-за ПЭФа?
Неее! Так дело не пойдёт! И вот я поставил допконтакт к первому (левому на фотке) контактору, чтобы он отключал питание автоматики неприоритета, когда полное питание щита вырубается. А второй контактор и его допконтакт переключают красно-зелёную лампочку.
Пример использования контакторов EN 40-40 и дополнительных контактов
Теперь получается логично: если отключить полное питание щита — то вместе с ним выключается питание автоматики неприоритета. И второй контактор полностью обесточивается, а красно-зелёная лампа гаснет, показывая что неприоритет не работает ВООБЩЕ. Если полное питание щита включено — то автоматика неприоритета тоже запитана. И тогда красно-зелёная лампа показывает, светясь, что автоматика неприоритета включена и нагрузки или подключениы (зелёный цвет) или выключены по перегрузке (красный цвет).
Ну, и как вы можете заметить, теперь я везде, где есть возможность, пихаю контакторы типа EN, чтобы человек был всегда главнее автоматики и мог или принудительно всё выключить или наоборот — включить.
Новые контакторы ESB..N, EN..N (2018)
Ура! Есть ещё одна интересная новость! С 2018 года запущена обновлённая линейка контакторов ESB/EN. Теперь она зовётся с буквой «..N» на конце и имеет вот какие фишки:
- Нормальное обозначение, в котором закодирована вся инфа про контактор.
Например, «EN40-40N-06», где 06 — рабочее напряжение.
- Все контакторы без исключения (даже одномодульные) теперь работают внутри на постоянном токе. Так что о гудении ESB20-20 можно забыть нахрен. Ура!
- Для больших контакторов (40, 63) теперь не обязательно ставить проставку между ними для их охлаждения (я в щитах с IPM всё равно ставлю чтобы перебдевать)
- Номиналы токов контакторов подкручены под реальную жизнь. Теперь есть контакторы с номиналами: 16, 20, 25, 40, 63 и даже 100А (но стоит он дохрена). Раньше был ESB24, который было некуда девать: до 25А он не дотягивал и надо было на 40А ставить.
- Индикаторный флажок сделан наконец-то нормально видимым! Теперь можно чётко различать, в каком состоянии контактор находится. Ура!
- Дополнительные контакты теперь прищёлкиваются к контактору без геморроя («выломайте, оторвите скобочки от скотча и прижмите ими контакт»).
- Контакторы теперь имеют индивидуальную упаковку. Не приедут они больше в виде полуоткрытой коробки, из которой в процессе перевозки могут высыпаться.
Каждый контактор и дополнительный контакт теперь запакован в свою картонку.
Вся инфа лежит в новом каталоге вот тута (и в Путеводителе): ABB_ESB_N-TechInfo.pdf (5.5 Мб). А вот так вот это всё выглядит вживую:
Контакторы ABB ESB/EN..N (обновлённая серия 2018)
На фотке ниже видно, как контактор уложен в коробочку. Мне очень всё понравилось.
Контакторы ABB ESB/EN..N (обновлённая серия 2018)
Ща новые контакторы потихоньку начинают поддерживаться на складах. Я уже на них перехожу, потому что они красивее и приятнее!
бесшумный контактор 230 В
10.12.2011, 13:07 #1
У меня есть место, где мне нужен тихий контактор.
Катушка 240В и нагрузка 50+А 240В. Кто-нибудь знает что-нибудь кроме стандартного контактора Furnas.
СпасибоОтветить с цитатой
10.12.2011, 13:29 #2
Если это 3 фазы, вы можете использовать частотный преобразователь, может быть излишним, но он, безусловно, будет тихим.
Ответить с цитатой
10.
12.2011, 13:47 #3
Они очень тихие и служат долго. Ссылка для справки и объяснения. Вы можете найти местного поставщика электроэнергии или заказать его через Интернет.
Ответить с цитатой
10.12.2011, 19:39 #4
Первоначально Послано thermojohn
Они очень тихие и служат долго.
2-я та. Имейте несколько блоков обогревателей над подвесными потолками, оборудованных ими. Вы не можете услышать, как они заряжаются.Ссылка для справки и объяснения. Вы можете найти местного поставщика электроэнергии или заказать его через Интернет.
Официально, на счет
ЧТОБЫ ВСТАТЬ НА НОГИ, ТЫ ДОЛЖЕН ОТОПИТЬ ЗАДНИЦУ
Я знаю достаточно, чтобы знать, я недостаточно знаю
Почему те, кто больше всего жалуется, вносят наименьший вклад?
СЧАСТЬЕ НЕ КУПИТЬ ЗА ДЕНЬГИ. НА БЕДНОСТЬ НЕЛЬЗЯ КУПИТЬОтветить с цитатой
10.12.2011, 20:55 #5
Это отличные устройства, способные выдерживать гораздо больше циклов, чем обычный контактор, поскольку нет воздушного зазора для создания дуги, однако они постепенно объявляются вне закона от штата к штату .
.. вот текущие штаты, в которых продажа этих устройств запрещена законом. …CA, CT, IL, LA, ME, NH, NY, RI, VT, WI.
Юта, еще не последовал его примеру, повезло. Единственное, чего многие не знают, это то, что в отличие от обычных контакторов ртутное реле рассчитано не только на напряжение катушки и силу тока на контакте, но и на время. Для срабатывания большинства готовых ртутных реле требуется от 5 до 10 секунд. Нужно убедиться, что у вас есть быстродействующие реле.
Вот хороший каталог, которым мы пользуемся.
Ответить с цитатой
10.12.2011, 21:08 #6

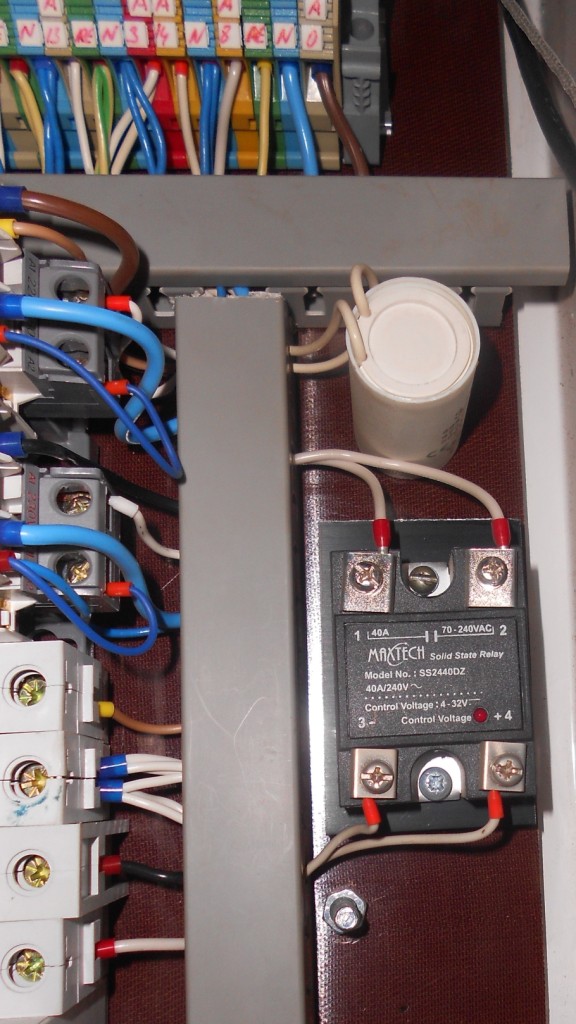

Вы можете использовать твердотельные реле, которые компактны и просты в установке.
Crydom делает хорошие… Вот
“Качество, которого вы заслуживаете, не дорого — оно бесценно”
Ответить с цитатой
12-10-2011, 09:16 вечера #7
Автор: Doug Lockhart
Вы можете использовать твердотельные реле, которые компактны и просты в установке. Crydom делает хорошие.
Да – тоже хорошие. Вот ссылка на твердотельные контакторы. Меркурий постепенно выводится из употребления... Вот
Ответить с цитатой
10.12.2011, 23:53 #8
Почему они не используются в нашей промышленности? Кажется, что это лучший продукт, чем обычные контакторы, так как они выглядят так, как будто они прослужат намного дольше. Они намного дороже, чем обычные открытые контакторы? И если это так, то это основная причина, по которой ни один производитель HVAC не использует их, или это старый синдром «если это будет длиться вечно, они никогда не купят другой»?
Ответить с цитатой
10.
12.2011, 23:57 #9
Первоначально Послано stickinit2thman
Почему они не используются в нашей промышленности? Кажется, что это лучший продукт, чем обычные контакторы, так как они выглядят так, как будто они прослужат намного дольше. Они намного дороже, чем обычные открытые контакторы? И если это так, то это основная причина, по которой ни один производитель HVAC не использует их, или это старый синдром «если это будет длиться вечно, они никогда не купят другой»?
Теперь вы знаете, почему манометры Digi-Cool трудно продать, а более дешевые… ну вы понимаете…
У нас есть ребята, которые сейчас заказывают 900, которые до сих пор используют наш BTD1000 9-летней давности….. облажался!!
SSR очень дороги при высоких «пусковых токах», но бесценны.…
“Качество, которого вы заслуживаете, не дорого — оно бесценно”
Ответить с цитатой
11.12.2011, 00:42 #10
Первоначально Послано stickinit2thman
Почему они не используются в нашей промышленности? Кажется, что это лучший продукт, чем обычные контакторы, так как они выглядят так, как будто они прослужат намного дольше.
Ртуть — чрезвычайно ядовитый материал. Несмотря на все предупреждения, большая часть отходов, содержащих ртуть, выбрасывается в мусорное ведро, которое во многих частях страны сжигается, а ртуть выбрасывается в окружающую среду.Они намного дороже, чем обычные открытые контакторы? И если это так, то это основная причина, по которой ни один производитель HVAC не использует их, или это старый синдром «если это будет длиться вечно, они никогда не купят другой»?
Ответить с цитатой
11.12.2011, 00:45 #11
Еще одним вариантом бесшумного переключения нагрузок являются термореле, подобные секвенсорам, используемым в электрических печах.
Очень тихий и достаточно надежный.
Ответить с цитатой
11.12.2011, 01:00 #12
Первоначально Послано craig1
Ртуть является чрезвычайно ядовитым материалом. Несмотря на все предупреждения, большая часть отходов, содержащих ртуть, выбрасывается в мусорное ведро, которое во многих частях страны сжигается, а ртуть выбрасывается в окружающую среду.
Вряд ли это аргумент, учитывая общее использование в термостатах и их удобство для домовладельца, чтобы возиться с контактором. Сейчас я вижу в этом сдерживающий фактор. Я верю тому, что Дуг сказал, что они не могут продать столько.Ответить с цитатой
11.12.2011, 04:42 №13
Выносной контактор в корпусе!
Ответить с цитатой
11.
12.2011, 07:07 №14
Спасибо, ребята, сначала я удалил его из корпуса, но это не очень помогло. ушел в сильно изолированный и изолированный корпус из ПВХ. Это было лучше, но это один придирчивый клиент.
Спасибо за ссылки, посмотрю что получится.
Кстати, Даг, мой новый 1250 великолепен, и я получил его незадолго до выхода 900 (не мог больше ждать) В списке заказов на 900 сейчас тоже.
Ответить с цитатой
11.
12.2011, 07:45 №15
Хорошо, Крейг говорит, что ртуть – опасный материал, который наносит вред окружающей среде. Кто говорит? Правительство. Там, где я вырос, ртуть, образовавшаяся естественным путем, просачивалась из земли и образовывала маленькие лужицы на земле. Мы играли в нем, когда были детьми. Я говорю, что это естественный элемент нашей планеты, единственная переработка, которую ртутная промышленность делает, чтобы сделать ее готовой к использованию, — это промывать ее водой, затем сушить известью или каким-либо другим порошком, а затем разливать по бутылкам для продажи. Никогда не понимал, почему это так вредно для окружающей среды.
Один из способов перехитрить людей — заставить их думать, что вы думаете. Они подумают, что вы на самом деле не думаете о том, о чем пытаетесь заставить их думать, что вы думаете…
Ответить с цитатой
11.12.2011, 08:56 №16
Первоначально Послано stickinit2thman
Почему они не используются в нашей промышленности? Кажется, что это лучший продукт, чем обычные контакторы, так как они выглядят так, как будто они прослужат намного дольше.
Я только что заказал один, и он стоил около 60 долларов, что не так уж далеко от обычной цены контактора. В нем меньше материала (меди), поэтому он должен стоить меньше.Они намного дороже, чем обычные открытые контакторы? И если это так, то это основная причина, по которой ни один производитель HVAC не использует их, или это старый синдром «если это будет длиться вечно, они никогда не купят другой»?
Ответить с цитатой
11.12.2011, 09:00 # 17
Первоначально Послано SolarMike
Я только что заказал один, и это было около 60 долларов, так что не далеко от обычной цены контактора.
Что ты получил? Ртутный или твердотельный контроль? Я использую много обоих, кстати. Это было в жилой системе или в коммерческом приложении? Просто любопытно….. не любопытно. 😀В нем меньше материала (меди), поэтому он должен стоить меньше.
Ответить с цитатой
11.12.2011, 09:48 # 18
Мне нравятся твердотельные реле, они выглядят маленькими, но главное, что у них большое, — это радиатор, который для них требуется.
Ответить с цитатой
11.12.2011, 11:30 # 19
Первоначально Послано thermojohn
Что вы получили? Ртутный или твердотельный контроль? Я использую много обоих, кстати. Это было в жилой системе или в коммерческом приложении? Просто любопытно….. не любопытно. 😀
Это был модуль Crydom, о котором упоминал Дуг, доступный через Future Electronics или ElectroSonic. У него нет большого радиатора, так что посмотрим, как он работает. Я не думаю, что куплю ртутный контактор, слишком старомодный LOL.Я построил тепловой насос воздух-вода для жилого клиента, и мне нужно было что-то для резервного погружного элемента мощностью 8 кВт.
Ответить с цитатой
11.12.2011, 11:45 #20
Первоначально написал SolarMike
Дуг упомянул устройство Crydom, доступное через Future Electronics или ElectroSonic. У него нет большого радиатора, так что посмотрим, как он работает.
Хорошая сделка. Для твердотельных реле, которые мы используем, при монтаже в панель требуется термопаста, что продлевает срок их службы. Не оставляйте этот шаг, если это требование. Мы используем их в первую очередь для климатических испытательных камер (каскадное холодильное оборудование). Они хорошо справляются с быстрой ездой на велосипеде и очень бесшумны.Я не думаю, что куплю ртутный контактор, слишком старомодный LOL. Я построил тепловой насос воздух-вода для жилого клиента, и мне нужно было что-то для резервного погружного элемента мощностью 8 кВт.
Ответить с цитатой
виды, принцип работы и отличия
Некоторые простые модели электрокотлов не имеют плавного регулирования мощности по ступеням, не говоря уже о более широком функционале. Но даже при наличии градуированного регулирования работа автоматики основана на измерении температуры теплоносителя на подаче и обратке котла, что не совсем эффективно: высокой точности не добиться, характерна высокая инертность , то есть довольно медленное изменение температуры воздуха в доме.
Но главное, что при отсутствии точных настроек тратится много электроэнергии.
Проблему можно решить установкой специального комнатного терморегулятора (термостата) для электрокотла, более дорогие модели которого измеряют температуру воздуха в помещении и в соответствии с ним регулируют режим работы котла, что является более правильным и , главное, экономит от 10 до 30% электроэнергии. При этом цена вопроса всего 800-1000 рублей за простые механические модели или 3-5 тысяч рублей за более функциональные программируемые термостаты, управляемые с телефона.
Что такое термостаты для электрического котла
Для чего они нужны и как используются
Простой механический термостат.
Терморегулятор представляет собой проводную или беспроводную панель управления, которая крепится на стене в любом удобном месте.
Существуют как простые механические модели, функционал которых заключается в плавной регулировке температуры по градусам (особенно актуально для электрокотлов с посредственной 3-х или 6-ти ступенчатой регулировкой мощности), так и автоматические программируемые модели с информационным дисплеем, которые позволяют задавать более 50 параметров работы котла, запрограммируйте их изменение на следующий день и даже неделю.
Автоматические термостаты позволяют настроить работу котла один раз и на весь или даже на несколько отопительных сезонов.
В общем случае комнатные термостаты для электрокотлов выполняют такие функции, как:
- измерение, контроль и поддержание определенной комфортной температуры рабочей среды;
- передача сигналов на электрокотел из любого удобного для хозяина места в доме;
- защита от перегрева или замерзания системы отопления;
- программирование режима работы на следующий день или неделю;
- дистанционное управление с телефона при наличии в термостате модуля Wi-Fi или GSM;
- дистанционное оповещение (в том числе через смартфон) о неполадках и аварийных ситуациях в работе системы отопления.
Существующие типы
Настройки, сделанные на термостате, имеют приоритет над настройками самого электрокотла. Принцип работы прибора зависит от типа используемого в нем датчика температуры:
1. Термостаты механические
Простейшие модели, принцип работы которых основан на работе мембранных и капиллярных датчиков температуры. В них используются вещества, значительно расширяющиеся при малейшем повышении температуры, помещенные в капсулу. Расширяющееся вещество при достижении максимального температурного порога оказывает давление на мембрану реле, в результате чего контакты размыкаются, термостат сигнализирует о частичном или полном снижении мощности электрокотла.
Основными недостатками таких терморегуляторов являются простой функционал, ограничивающийся поворотом круглой поворотной ручки для установки нужной температуры, и высокая погрешность – до 3-4 °С.
2. Электромеханические имеют более сложную конструкцию, в основе которой в качестве термочувствительного элемента используются специальные металлические пластины, производящие микроразряд при нагреве до определенной температуры. Микроразряд активирует электромагнитное реле, которое управляет механическим клапаном. В целом электромеханические термостаты имеют +- тот же функционал, но гораздо меньшую погрешность, их стоимость выше на 20-40%.
3. Электронные
Наиболее современные и многофункциональные устройства, оснащенные электрощитами (автоматика), часто с внешними датчиками: как внутренними, так и внешними (наружные). Они способны поддерживать или изменять режим работы электрокотла без участия человека. Допускается минимальная погрешность до 0,5-0,7 градуса. Рекомендуем обратить внимание на электронные термостаты ввиду их функциональности и экономичности.
Автоматика современных моделей способна поддерживать максимально экономичный режим работы электрокотла, постоянно регулируя его работу в соответствии с температурой в рабочем помещении, что полностью исключает ненужный расход электроэнергии. Ведь снижение температуры на 1°С – это до 5% экономии.
Как выбрать датчик наружной температуры и организовать погодозависимое управление котлом
Замена контактора в электрокотле модульного исполнения
Привет всем читателям моего сайта!
Продолжая тему электрических котлов для дома, хочу рассказать историю из практики.
Ко мне обратился клиент с просьбой помочь в решении одной проблемы.
Электрокотел, установленный дома, очень громко включался/выключался во время работы.
Котел с тремя ТЭНами мощностью 6 кВт, подключенными к одной фазе, это я узнал ранее по телефону.
Также имеется простой автоматический контроль температуры, который действует вкл/выкл. контактор, который при переключении издает громкие «шлепки».
Все бы ничего, но электрокотел установлен не в отдельном помещении – бойлерной, а на кухне недалеко от спальни и это очень мешает отдыхать… Представьте – ночью спите и будете просыпается от периодического «БА-БАХ!» )))
Выяснив все это, я отправился на место посмотреть, чем можно помочь в этом случае, как сделать электрокотел бесшумным.
Оказалось, что электрокотел уже прошел одну замену контактора, до этого был установлен малогабаритный контактор КМЭ с номинальным контактным током 20 ампер (со слов владельцев). Он сломался и был заменен на точно такой же, но большего размера – КМЭ-3210.
Из-за чего поменяли контактор, как мне объяснили, перестал включаться один ТЭН на электрокотле и контактор при работе сильно искрил. Этот контактор проработал совсем немного и его контакты сгорели, нарушилось соединение электрической цепи и перестал “проходить” ток на один ТЭН, естественно этот ТЭН перестал греть.
Меня это немного удивило, так как нагрузка трех ТЭНов для пускателя полностью соответствовала, 6 кВт это примерно 28 ампер, а контакты у контактора были запараллелены и через них переключалась только фаза, и получается что через три контакта мог протекать ток до 60 мАпер долгое время без каких-либо последствий.
А потом оказывается, что от половины допустимого тока в 30 ампер контакты вышли из строя…
Здесь что-то не так. На всякий случай проверяю ТЭН мультиметром по сопротивлению (кстати, они подключены по схеме «звезда») — все в порядке, сопротивление такое же, как и должно быть, т. к. той же мощности 2 кВт.
Проверяю сопротивление ТЭНа относительно корпуса – тоже все чисто, изоляция хорошая.
Включаю автомат на электрокотле и меряю напряжение, так вот где “собака порылась!”))) А напряжение низкое – всего 190 вольт!
Это причина быстрого выхода из строя контактов.
Из-за низкого напряжения подвижная часть магнитопровода в контакторе плохо подтягивалась к неподвижной – в результате этого был плохой зажим силовых контактов между собой, и уже из-за этого , повышенный износ контактов, что привело к их выгоранию и выходу из строя.
Кстати как низкое напряжение влияет на включение контактора можно посмотреть в моих статьях
Причину выхода из строя контактора разобрался, порекомендовал владельцам обратиться в энергоснабжающую организацию по поводу низкого напряжения, тогда надо еще решить вопрос с шумным включением контактора.
Вот она – причина “бабахания” – контактор КМЭ:
Перенести электрокотел на другое место сложно, на дворе зима, нет времени переделывать систему отопления, поэтому я предложил заменить контактор КМЭ на модульный контактор, так как при срабатывании последнего он издает гораздо меньше шума и к тому же имеет меньшие габариты, чем КМЭ-3210.
Приобретен модульный контактор от ИЭК КМ-25-40 с номинальным контактным током 25 ампер. Каждый ТЭН на 2 кВт не более 10 ампер, а контакт рассчитан на 25 ампер, так что по нагрузке все в порядке.
Вылезла небольшая проблема с креплением модульного контактора – посадочное место для него не подходило, пришлось сверху установить дин-рейку, ну как говорится дело техники)))
Контактор подключается аналогично КМЭ, здесь ничего не изменилось, от клеммника к нижним контактам идут три провода (на клеммнике эти три провода соединяются перемычками с фазным проводом), а от верхние идут по проводам к ключам выключателя, установленным на съемной передней части корпуса электрокотла.
Нулевой провод идет непосредственно к клеммам нагревательного элемента, а другой нулевой провод, через датчик температуры, к катушке контактора. Ко второму выводу катушки подключается фазный провод от клеммной колодки.
А вот обратная сторона съемной части корпуса электрокотла:
После сборки схемы включил автомат и проверил работу контактора – звук при включении стал намного тише и почти не слышно! Клиент остался очень доволен)))
Для тех, кто читает мой сайт, я специально записал видео, где показал как работает контактор КМЭ и как включается электрокотел после установки модульного контактора.
На видео звук оказался достаточно громким – на самом деле звук включения модульного контактора не громче звука щелчка клавиш выключателя – обратите внимание просмотрев видео!
А для самых внимательных, когда я показывал включение от КМЕ, то видно, что третья лампочка на клавише плохо горит, как будто от плохого контакта…
На самом деле получилось оказалось так – в контакторе один из проводов идущих к этой кнопке был вставлен в зажим вместе с изоляцией и контакт был очень плохой. Видимо электрик, который подключал этот котел был либо невнимателен, либо куда-то очень торопился)))
Итак, смотрите видео:
Буду рад вашим комментариям, если есть технические вопросы, то прошу задавать их на форуме, именно там отвечаю на вопросы- ФОРУМ .
Подпишитесь на мой канал на YouTube ! Смотрите еще много видео по бытовой электрике!
Как выбрать комнатный термостат для электрокотла
Способ монтажа и подключения
По технике крепления и подключения к электрокотлу различают проводные и беспроводные устройства.
Проводные термостаты по-прежнему можно устанавливать в любом помещении, они могут иметь любой функционал, но требуют проводного подключения непосредственно к электрокотлу. Их стоимость ниже, а провод для подключения в большинстве случаев входит в комплект.
Беспроводные терморегуляторы состоят из пульта управления и приемника радиосигналов, подключаемых к электрокотлу проводным способом. Преимущества очевидны: при расположении термостата в помещении, удаленном от места установки электрокотла, нет необходимости прокладывать дополнительный электрический провод через весь дом.
Как показывает практика, радиосигнал 433 или 868 МГц, предназначенный для бытовой техники, не влияет на другую электронику в доме, без проблем передается через любые стены на расстояние 20 и даже 30 метров. Недостатком является необходимость дополнительного питания пульта управления, обычно это 2 стандартные батарейки типа АА.
Функциональность
Стандартные простые модели имеют только переключатель включения/выключения и поворотную ручку (или кнопки «+», «-») для установки температуры.
Для существенной экономии лучше всего выбрать более дорогой программируемый термостат, который окупится в первые несколько месяцев использования. С его помощью можно понизить температуру в помещении до 15-16°С, когда все ушли на работу, или до 18-19°С ночью. Достаточно один раз настроить несколько режимов работы электрокотла, продолжительность которых может быть в пределах от 8 часов до 7 дней.
Кроме встроенного датчика температуры программируемые модели часто комплектуются дополнительными выносными, в том числе и для теплых полов.
Наличие Wi-Fi или GSM-модуля
Встроенный GSM-модуль позволяет получать SMS-сообщения о работе системы отопления или о нештатной ситуации, которую можно немедленно устранить. Таким образом, теплоноситель не замерзнет во время длительного отсутствия хозяев.
Наличие Wi-Fi позволяет управлять работой электрокотла через приложение на смартфоне. Также через сеть Wi-Fi можно подключить терморегулятор к системе «умный дом» или связать несколько дополнительных датчиков температуры (включая теплый пол). Наличие Wi-Fi и GSM не влияет на эффективность и экономичность системы отопления, но повышает комфортность ее использования.
Защита и безопасность
В бюджетных и даже в некоторых моделях электрокотлов среднего ценового сегмента могут отсутствовать базовые элементы безопасности, такие как защита от перегрева, режим предотвращения замерзания или защита от остановки циркуляционного насоса. Тем не менее, все эти элементы присутствуют даже во многих простых моделях терморегуляторов в ценовом диапазоне 1000-1500 рублей.
Не стоит пренебрегать такими системами безопасности, особенно при временном проживании в доме, когда хозяева отсутствуют дни или недели, а система отопления поддерживает положительную температуру.
Функция контактора
Отопление электрическими конвекторами характеризуется малой инерцией. Для поддержания комфортной температуры приборам приходится работать в прерывистом режиме. При высокой нагрузке и частоте коммутации невозможно размещение коммутационных аппаратов в одном корпусе с термостатами, которые традиционно выполнены в виде компактной панели. Поэтому данный вид отопления подразумевает организацию двух сетей: нагрузки или мощности, а также управляющей, контролирующей работу первой сети.

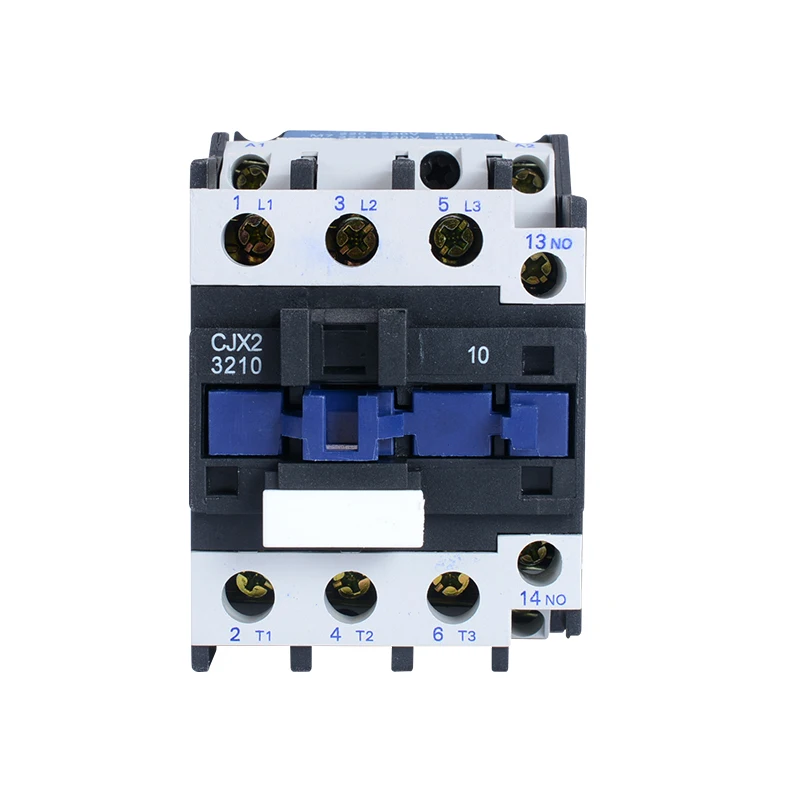

Компактные и модульные контакторы позволяют коммутировать довольно высокие нагрузки – до 63 А на каждом полюсе. При этом сила тока в цепи питания самого контактора ничтожно мала, она редко оказывается выше десятых долей ампера. Такая небольшая нагрузка вполне под силу цепям управления всех типов термостатических устройств. Таким образом, включение и выключение отопительных приборов производится ступенчато, что способствует увеличению срока службы и ремонтопригодности всей системы отопления.
Схема и принцип действия трехполюсного контактора: 1 – неподвижные силовые контакты; 2 – подвижный сердечник с контактами; 3 – груз; 4 – электромагнитная катушка
Важно понимать, что контактор способен выдерживать значительную нагрузку не только за счет более массивных токоведущих частей и увеличенной площади контакта. В механизме этих устройств предусмотрена возможность сверхбыстрого замыкания и размыкание контактной группы, плюс устройства для ускоренного гашения электрической дуги расположены внутри корпуса. Именно эти отличия позволяют контакторам срабатывать несколько сотен раз в течение дня, не испытывая перегрева и без образования нагара на контактных поверхностях. Поэтому установка контактора строго рекомендуется даже в том случае, если коммутационная способность группы реле термостата (обычно 10 или 16 А) значительно превышает токи потребления, например, при подключении к нему конвектора мощностью 500–800 Вт.
Самые известные производители и модели: характеристики и цены
Cewal RQ-10
Один из самых простых и доступных механических термостатов от итальянского производителя. Несмотря на невысокую стоимость, он известен своим качеством сборки и надежностью. В инструкции к устройству схематично и подробно указан алгоритм установки и подключения. Единственный недостаток – большой гистерезис – до 1,5-2,5 градусов, что характерно для всех механических термостатов.
Стоимость: 800-1 150 руб.
СКАТ Теплоком ТС-2АА/8А
Более совершенный термостат с точностью до 1°С. Имеет микродисплей для индикации температуры, питается от 2 батареек АА (хватает на 10-15 мес. ). Отличается наличием экономичного ночного режима с автоматическим понижением температуры на 4°С и наличием защиты от замерзания.
Стоимость: 1450-1600 руб.
Danfoss ECtemp Next Plus
Один из лучших термостатов для электрокотла отопления по соотношению цена-качество-функциональность. Это современный электронный программируемый термостат со стильным дизайном и широким функционалом. Помимо встроенного имеет выносной проводной датчик температуры теплого пола, что позволяет управлять отдельно от температуры воздуха в помещении. Широкий функционал, программирование и наличие готовых режимов («ночь», «в гостях» и т. д.) позволяют максимально экономить электроэнергию.
Также отличается безопасностью: наличие защиты от перегрева и замерзания, блокировка от детей, контроль исправности датчиков температуры. По практике установки и отзывам владельцев случаев неисправности не было. Во избежание неисправности сборка должна точно входить в пазы штекерного разъема.
Стоимость: 3 420- 3 900 руб.
ТЕПЛОЛЮКС МКС-350
