Битермический теплообменник в разрезе: Что такое битермический теплообменник

Что такое битермический теплообменник

Содержание

1. Как устроен теплообменник битермического типа
2. Как и чем промыть теплообменник с битермической конструкцией
3. Какой теплообменник лучше – раздельный или битермический

Во многих европейских газовых котлах, устанавливается битермический теплообменник. Судя по заверениям производителей – это снижает себестоимость производства и практически не отражается на теплоотдаче и КПД отопительного оборудования.

В интернете наоборот, можно найти множество статей, предостерегающих от покупки котлов с битермическим теплообменником. Чтобы разобраться, где истина необходимо узнать об особенностях конструкции и эксплуатации устройства.

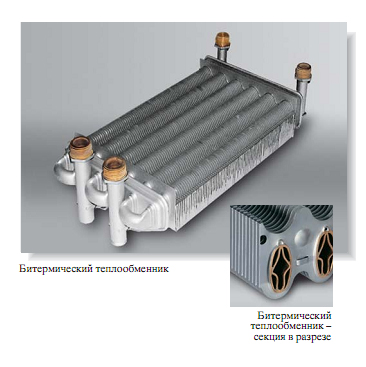

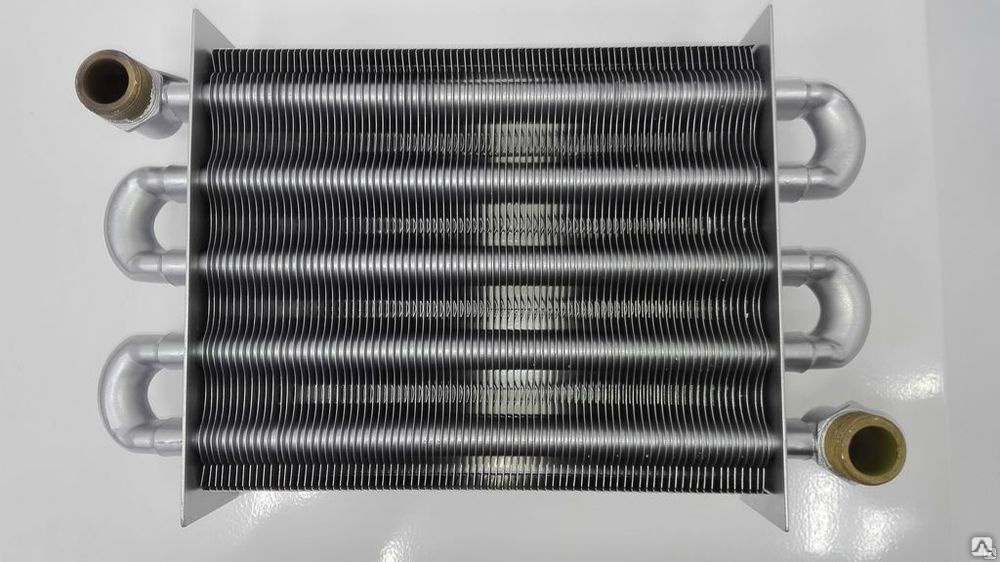

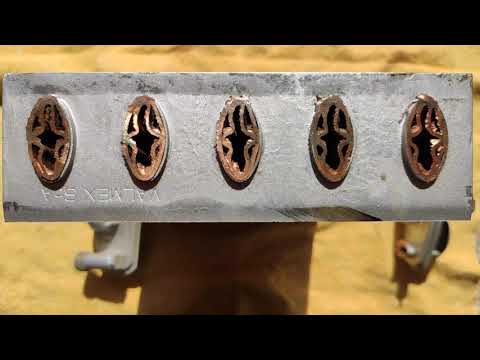

Битермический теплообменник в разрезе, представляет собой две трубки разных диаметров, изготовленных из теплопроводящего материала. Внутренняя полость, изогнута в виде ромба. Основная трубка изготовлена из меди, внутренняя из алюминия (металл может меняться) в зависимости от изготовителя. Сверху прессованием или пайкой, закрепляются теплоаккумулирующие пластины.

Принцип работы котла с теплообменником битермического типа, заключается в следующем:

• • Пластины аккумулируют тепло и нагревают трубки с циркулирующим в них теплоносителем. Первый контур, основная труба теплообменника, предназначена для прокачки жидкости для системы отопления, второй (в виде ромба), для ГВС.

• Алгоритм работы котла следующий – пока не открыт кран горячей воды, по теплообменнику циркулирует исключительно теплоноситель системы отопления. Как только требуется подача ГВС, нагрев на отопление временно останавливается.

Получается, что двухконтурные газовые котлы с битермической конструкцией теплообменника, работают по принципу поочередного нагрева системы отопления и ГВС, что позволяет более точно расходовать тепло, получаемое от горелки.

Срок службы теплообменника, зависит от нескольких факторов: химического состава воды для ГВС, толщины стенок, заложенных производителем. Слабым местом и одновременно недостатком битермических теплообменников, считается подверженность оседанию накипи внутри стенок теплообменника.

Теплогенератор с двумя раздельными теплообменниками, продолжит работать на нагрев теплоносителя, после зарастания контура ГВС. Устройство битермического теплообменника газового котла, такой возможности не дает. После зарастания контура, работа котла полностью прекращается.



Как и чем промыть теплообменник с битермической конструкцией

Промывка теплообменника в котлах битермического типа, является обязательной и прописана в инструкции по эксплуатации. Фактически, производитель имеет право отказать в гарантийном обслуживании при нарушении этого условия. При своевременной промывке, достигается полное восстановление теплообменника – пропускной способности контура.

Способов промывки несколько:

• • В домашних условиях – самый простой метод, заключается в заполнении котла жидкостью для промывки и пропускании ее через контур, посредством бустера – насоса, создающего давление. Процедура занимает 15-20 минут и не требует разбора котла.
    Недостаток ремонта своими руками в том, что некоторые используемые средства агрессивны и неправильное выполнение процедуры, нередко приводит к потере герметичности теплообменника. Устранить течь между контурами достаточно проблематично. Неисправность приводит к необходимости замены теплообменника.

• В сервисном центре – оптимальный вариант обслуживания, позволяющий продлить срок службы котла и предотвратить его ранний выход из строя. Агрессивные химические вещества, при сервисном обслуживании применяют, только если не удалось восстановить пропускную способность более мягкими способами.

Существует еще несколько рецептов промывки теплообменника: применение уксусной или лимонной кислоты, и т.п. Народные способы малоэффективны и не приносят существенной пользы.



Какой теплообменник лучше – раздельный или битермический

Разница между битермическим и раздельным теплообменником, заключается не только в используемом принципе работы. Отличается диаметр внутренней полости контуров.

Два теплообменника, работающих на ГВС и отдельно на отопление, больше в диаметре, поэтому зарастают дольше и менее подвержены отложению кальция на стенках.

Выбирая между раздельным теплообменником или битермическим, учитывают еще один фактор. Стоимость последнего устройства, намного ниже. В среднем, цена за котел снижается приблизительно на треть. Низкая стоимость, это главное преимущество теплообменника битермического типа.

Если регулярно проводится чистка теплообменника, а на подпитку системы отопления и подачу водоснабжения установлена система фильтрации, и водоподготовки, битермический котел прослужит не меньше чем аналог с двумя отдельными контурами.

Битермический или раздельный теплообменник – какой лучше выбрать

0

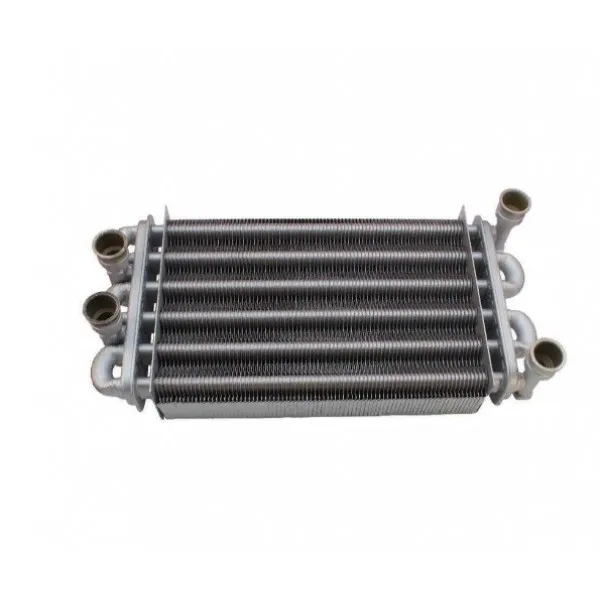

Битермический (совмещенный) теплообменник газового котла

5 (100%) голосов: 2

Сделать правильный выбор качественного и надёжного котла для обогрева и снабжения дома горячей водой довольно трудно. Особенно если не знать особенности функционирования этих конструкций, их разнообразие моделей, представленных на рынке, и основные параметры выбора.

• Определение совмещённого теплообменника
• Принцип работы
• Достоинства и недостатки
• Битермический или раздельный теплообменник — какой выбрать?
• Производители котлов с битермическим теплообменником

Главный элемент котла – теплообменник, вся работа построена вокруг него. Стоит ли приобрести битермический теплообменник (совмещённый), либо отдать предпочтение раздельному варианту для обогрева и водоснабжения, какие особенности имеют битермические теплообменники, действительно ли они оправдывают своё использование, – всё это проанализировать довольно сложно, так как объективных сведений нет, помимо рекламных плакатов либо критических комментариев конкурентов.

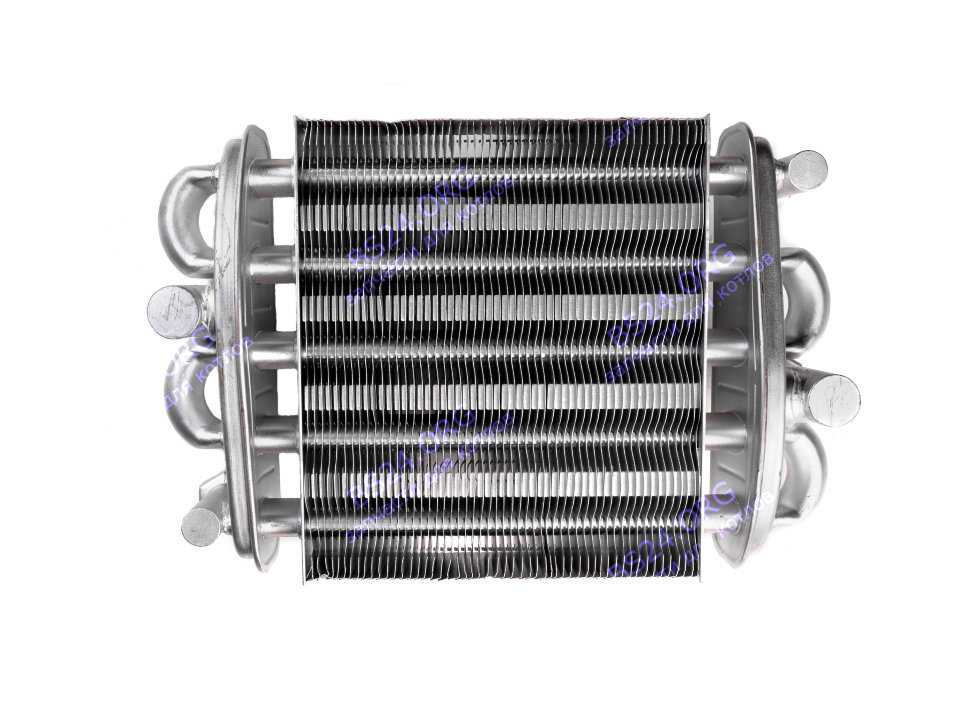

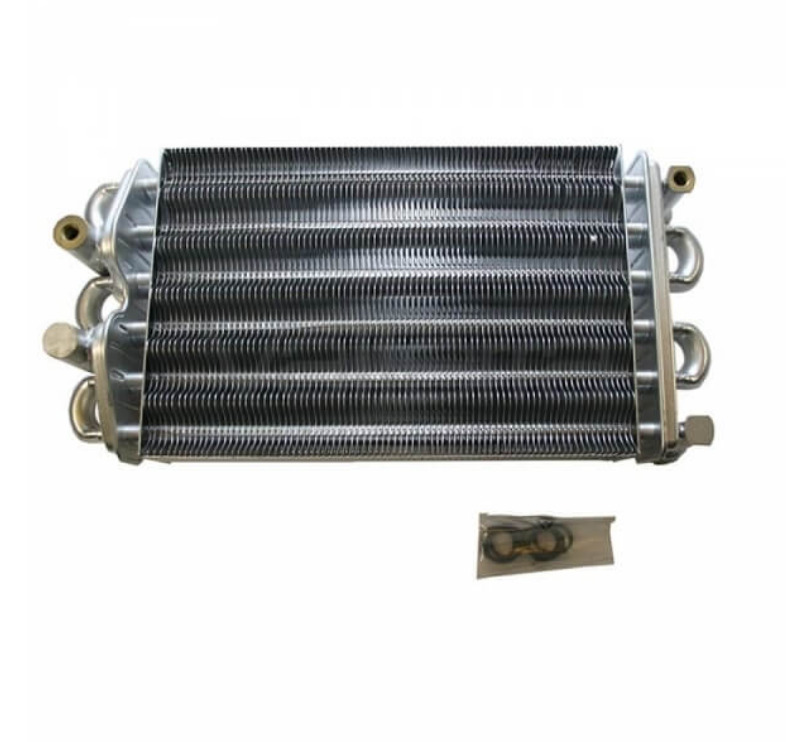

Совмещенный теплообменник газового котла

Определение совмещённого теплообменника

Подробнее ответим на вопрос, что это такое – битермический теплообменник. Это вид теплообменника котла, назначение которого в нагревании теплового носителя под обогрев и хозяйственной воды ГВС прямо в камере сжигания. Если присмотреться к конструкции, совмещённый тепловой обменник можно описать как «труба в трубе» – на изображении можно увидеть разделённую на несколько секторов трубу. Одна часть предназначена для циркуляции отопительного теплоносителя, а вторая – для жидкости в контуре горячего водяного снабжения. К трубке присоединяются особые пластины из меди – рёбра теплового обменника.

Нагретая вода проходит по внутренним трубкам, а теплоноситель системы обогрева в полостях между внутренней трубкой и наружной. При всём проточная вода течёт поочерёдно по всем шести трубкам, а та, что под отопление, – по трём параллельно в одном направлении и также по трём параллельно обратно.

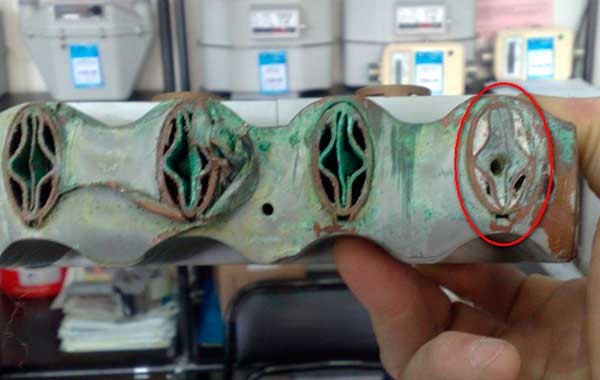

Битермический теплообменник в разрезе

Принцип работы

Всё происходит следующим образом:

1. Тепло от пластин исходит на поверхность внешней трубки, а потом в контуре под обогрев. При необходимости обогрева зимой и выключенном горячем водяном снабжении, жидкость течёт только по отопительному контуру, а горячая вода перекрывается.
2. При открытии горячей воды, контур обогрева перекрывается и происходит запуск контура горячего водоснабжения. Тепло от внешнего контура и целого теплового обменника переходит к жидкости, которая течёт по внутренней полости. Кран горячей воды перекрывается – и ток в обогреве налаживается.

То есть за раз функционирует лишь один контур. Второй в этот момент перекрывают. Такой принцип необходим для того, чтобы снизить влияние на выходную температуру жидкости от нагрева теплоносителя и обратно. Таким образом, контролируется то, куда будет уходить тепло от газовой горелки либо сгорания иного типа топлива.

Если вы задумываетесь, что выбрать: теплообменник битермический или раздельный, – знайте, что первый вариант выходит на 10-15 % дешевле и только на 1-2 % ниже по коэффициенту полезного действия второго варианта. Это происходит за счёт снижения затраченного материала без усложнения технического процесса и за счёт исключения трёхходовых клапанов и арматуры регуляции. Возможно, именно этот параметр станет для вас основополагающим при выборе, однако всё же рассмотрите плюсы и минусы двух конструкций.

Сечение труб выбирается исходя из того, чтобы скорость течения жидкости не повышалась, а напор не снижался. Поэтому не нужно даже дополнительного увеличения площади теплового обмена с камерой сжигания.

Какие есть способы чистки и промывки теплообменника?

При выборе битермического теплообменника стоит обратить внимание на его плюсы и минусы.

Главное достоинство совмещённого теплообменника котла уже упоминался выше – это более дешёвое производство (он стоит меньше, чем раздельные варианты и трёхходовые вентили). Также конструкция занимает меньше места внутри котла, по сравнению с первичными, вторичными тепловыми обменниками и трёхходовыми вентилями с подводящими трубками.

Что касается недостатков, можно выделить следующие пункты:

При функционировании котла в отопительном режиме в контуре горячего водоснабжения теплообменника хозяйственная вода нагревается до того же градуса, что и жидкость под обогрев. Если в отопительной системе настроена температура выше 60 °C, то с открытием крана пойдёт вода той же температуры, в таком случае можно обжечься.

Забитый накипью битермический теплообменник газового котла

Во время пользования горячим водоснабжением в отопительном контуре теплоноситель отстаивается, а во время функционирования котла на обогрев в контуре ГВС вода отстаивается. Получается, в одном случае теплоноситель, а во втором вода сильно нагреваются и не циркулируют, и это способствует чрезмерному формированию водного камня на поверхности теплового обмена.

Вы уже в курсе принципа циркуляции теплоносителя в совмещённом теплообменнике. Так вот при сильном засорении накипью хотя бы одной из полостей, поток через неё прекратится, и в этом месте будет закипать теплоноситель. При функционировании котла будет слышаться сильный шум. Засорённый битермический теплообменник иногда не получается промыть даже специально предназначенным оборудованием. Замена этой основной части отопительного агрегата стоит зачастую больше половины стоимости всего котла. Для исключения этих неприятностей, промывку битермического теплообменника специалисты рекомендуют проводить чаще.

Изготавливать битермический теплообменник труднее, чем монотермический. Он содержит больше стыков, что влечёт риск образования протечек. Также иногда случаются протечки между контурами внутри конструкции.
Совмещённый вариант по сравнению с другими, почти непригоден к ремонту при утечке.

Битермический или раздельный теплообменник — какой выбрать?

Дать однозначный ответ на вопрос, какой теплообменник лучше — битермический или раздельный — невозможно. При качественном изготовлении два варианта хорошо выполняют собственные функции. Рабочий режим и нюансы, которые связаны с этим и видимые потребителем, или не ощущаются, или имеют очень похожую природу. Т.е. как в первом случае, так и во втором необходимо свыкнуться с определёнными ограничениями либо особенностями функционирования отопительного агрегата.

Готовый котёл с битермическим теплообменником обойдётся вам дешевле. К тому же без особого усложнения конструкции в котле применяется всего один узел теплового обмена, и его можно обслуживать даже проще, чем контуры по отдельности.

В случае с совмещённым теплообменником легче выбрать качественную модель котла. Может показаться удивительным, но даже в одной линейке котлов с раздельными приборами зачастую можно встретить сочетание разных по конструкции и материалам тепловые обменники для обогрева и горячего водоснабжения. При выборе котла придётся внимательно проверять нюансы и теххарактеристики всех его частей, чтобы не возникло ошибки.

Утверждать, что двухконтурные отопительные агрегаты с теплообменниками раздельного типа лучше за счёт собственной пригодности к ремонту, нельзя. Вопрос с накипью может возникнуть одинаково для любого котла, если используется неподготовленная вода. Ремонт для тепловых обменников всегда одинаков. Если взять на заметку, что в раздельном варианте может применяться пластинчатый теплообменник, вообще можно заметить, что совмещённый намного живучее.

Производители котлов с битермическим теплообменником

У покупателей есть выбор при выборе котла с совмещённым теплообменником. Такие агрегаты производят многие компании. Например:

1. Baxi (Италия). Настенные двухконтурные модели Mainfour 24i и Mainfour 24Fi.
2. Beretta (Италия). Настенные модели под отопление и горячее водоснабжение Ciao Cai 28 кВт, Ciao Cai 24 кВт, Ciao Csi 28 кВт, Ciao Csi 24 кВт.
3. Buderus (Германия). Настенные модели Logamax UO42-24K (одноконтурная), двухконтурные Logamax UO44-24K, Logamax UO52-24K, Logamax UO52-28K, Logamax UO54-24K.
4. Roca (Испания). Настенные модели под ГВС и обогрев Neobit S 24/24, Neobit S 24/24 F.
5. Sime (Италия). Настенные двухконтурные модели Metropolis DGT 25 BF, Metropolis DGT 25 ОF, Metropolis 25 ОF, Metropolis 30 ОF.
6. Solly (Китай). Настенные модели под ГВС и отопление H Standart 18, H Standart 26, H Standart 18F, H Standart 26F.
7. Termal (Китай). Настенные двухконтурные модели M 18 i, M 18Fi.
8. Unical (Италия). Настенная модель под отопление и горячее водоснабжение Eve 05 Ctn 24F.

Таким образом, котлы с битермическим (совмещённым) теплообменником меньше стоят и более надёжны благодаря конструктивным особенностям, однако при всём менее производительны и нуждаются в определённом качестве воды для хорошей работы.

Что такое битермический теплообменник в газовом котле

Главная » Статьи » Что такое битермический теплообменник в газовом котле

Что такое битермический теплообменник и его плюсы и минусы

Хочется приобрести и установить для отопления и горячего водоснабжения (ГВС) действительно качественный и надежный котел, однако выбрать его очень сложно. На рынке представлено огромное количество конструкций и модификаций. Основным элементом котла является теплообменник, и на нем акцентируется все внимание. Выбрать битермический теплообменник или раздельные теплообменники для отопления или ГВС? В чем особенность битермических теплообменников, и насколько они оправдывают свое использование, определить достаточно сложно в виду отсутствия объективной информации за исключением рекламных брошюр или скептической критики конкурентов.

Что это такое

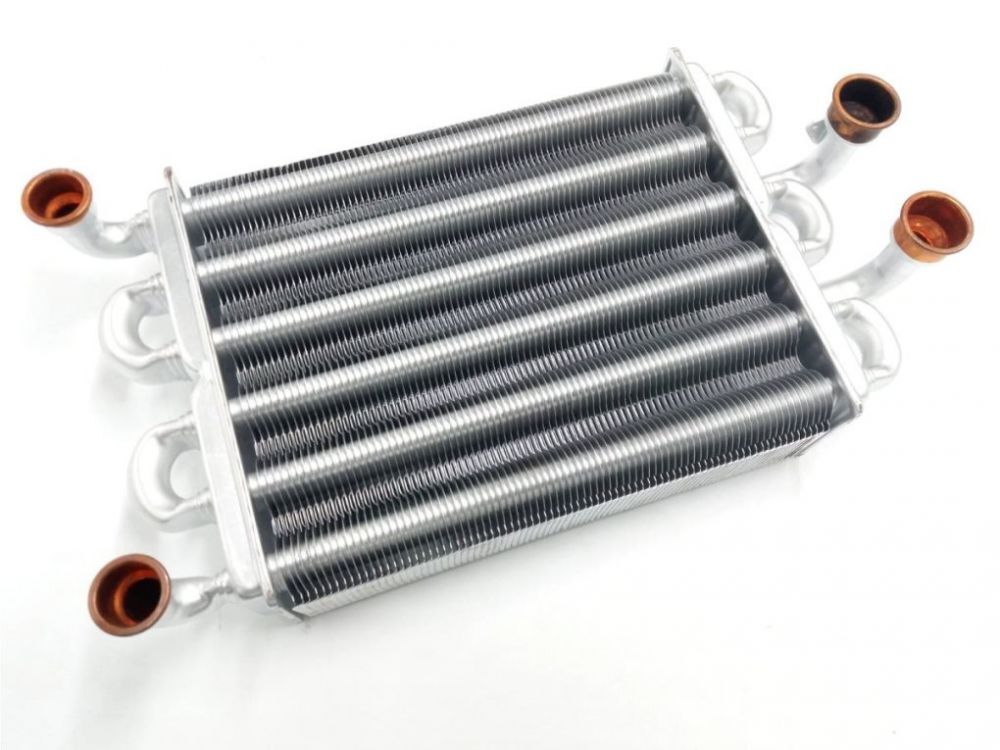

Битермический радиатор объединяет в одной конструкции теплообменники для контура отопления и для ГВС проточного типа. Идея заключается даже не в сочетании трубок отдельных контуров на единой платформе пластин теплообменника.

Внутри основной трубы из теплопроводящего металла, чаще меди, вставлена вторая трубка, согнутая в виде ромба. Внутренняя трубка припаивается по всей длине к внешней в трех-четырех точках. Промежуток между стенками используется для прокачки и нагрева воды для отопления. Внутренняя полость отдана под ГВС.

По поверхности внешней трубки прессованием или пайкой закрепляются пластины для увеличения площади теплообмена с продуктами горения и более эффективного нагрева воды.

Как это работает

1. Тепло от пластин переходит на поверхность внешней трубки и далее воде в контуре отопления. Когда задействовано отопление в зимний период, а горячая вода не включена, то жидкость циркулирует только по контуру отопления, а контур ГВС перекрыт.
2. Как только открывается горячая вода, перекрывается контур отопления и запускается контур ГВС. Тепло от внешнего контура и всего теплообменника в целом переходит в воде, текущей по внутренней полости. Как только кран горячей воды перекрывают, возобновляется ток в отоплении.

Единовременно работает только один контур. Второй в это время перекрывается. Сделано это для снижения влияния на выходную температуру воды от нагрева теплоносителя и наоборот, контролируя тем самым, куда будет расходоваться тепло от газовой горелки или сжигания другого типа топлива.

Схема работы газового котла с битермическим теплообменником

В целом котлы с биметаллическими теплообменниками получаются на 10-15% дешевле и лишь на 1-2% ниже по КПД систем с раздельными теплообменниками. Это достигается за счет снижения затраченного материала без усложнения техпроцесса и за счет отсутствия трехходовых клапанов и регулирующей арматуры.

Плюсы и минусы

Основное преимущество битермических радиаторов уже было озвучено. Они стоят дешевле и при этом несущественно теряют в производительности. Совмещение контура для отопления и ГВС практически не сказывается на скорости нагрева проточной воды и в то же время не снижает количество нагреваемой воды. Сравнивая котлы одной мощности у одного и того же производителя, можно увидеть, что допустимый расход горячей воды практически не отличается.

Второй аспект – это способ нагрева воды. За счет трех-четырех точеного крепления внутренней трубки к внешней увеличивается площадь соприкосновения теплоносителя с теплообменником. Фактически тепло от пластин распределяется не только по поверхности внешней трубки, но и переходит частично на внутреннюю трубу. Тем самым повышается скорость нагрева.

В контуре ГВС во время использования только отопления вода прогревается до установленной температуры обогрева и не отнимает на себя тепло, вплоть до момента пока не откроют кран горячей воды.

Как только кран горячей воды открывается, в трубах уже имеется хорошо прогретая вода. Контур отопления перекрывается, и остаток воды внутри теплообменника дополнительно отдает тепло, не препятствуя его переходу от пластин к горячей жидкости во внутренней полости.

Что же на счет минусов?

И они так же есть. Сложная форма поверхности внутри трубок потенциально повышают скорость отложения солей. Особенно, если установлена высокая температура для отопления в пределах до 95оС включительно. Однако это в большей степени является проблемой не теплообменника, а подготовки воды.

В отоплении по определению теплоноситель необходимо заливать подготовленный. Для этого жидкость избавляют от избытка солей, железа и прочих включений или, по крайней мере, смягчают, добавляют антифриз и прочие добавки, исключающие образование накипи. Даже если не подготавливать воду она в системе теплоснабжения двигается по замкнутому контуру и со временем из нее уходят соли, общее количество которых не пополняется.

В отношении горячей воды все зависит от адекватности пользователя и наличия предварительной очистки и фильтрации. Если есть подозрения, что вода жесткая и способствует образованию накипи, то и одноконтурный котел с большим сечением канала в теплообменнике будет под угрозой.

Накипь в теплообменнике

В любом случае до котла следует установить фильтр или фильтрующую станцию исключающую попадание солей и извести в ГВС и естественно в кран потребителю.

Еще одна особенность – это раздельная работа контура отопления и горячего водоснабжения:

• В первый момент пока открыта горячая вода, при работающем отоплении, потечет почти кипяток (зависит от установленных параметров обогрева).
• Теплоноситель не прогревается во время использования ГВС, однако водяное отопление даже с очень малым объемом все равно обладает высокой теплоемкостью и инертностью. Придется использовать очень долго горячую воду, чтобы ощутить снижение тепла в помещении в зимний период.

Зато в окончании можно сказать и о последнем преимуществе битермического теплообменника. В летний период не возникает проблем с получением горячей воды. Источником тепла для нее остается все тоже горение топлива, и не нужно прогревать весь контур или даже специально подготовленный ограниченный контур по байпасу, чтобы порадовать себя горячим душем.

Какой лучше раздельный или битермический

Сказать, какой из них предпочтительней или во всем лучше нельзя. С хорошим качественным исполнением обе конструкции справляются с поставленными задачами. Режим работы и особенности, связанные с этим, которые видит потребитель, либо не ощущаются, либо имеют схожую природу, то есть что в одном случае, что в другом требуется привыкнуть к каким-то ограничениям или специфике работы котла.

Битермический теплообменник, а точнее готовый котел с ним обойдется дешевле, что для многих может стать определяющим фактором. Тем более что без существенного усложнения конструкции в котле используется всего один узел теплообмена, который можно обслуживать даже проще, чем раздельные контуры.

С битермическим теплообменником проще определиться с качественной моделью котла. Как ни странно, даже в одной линейке котлов с раздельными радиаторами часто встречается сочетание различных по конструкции и материалам теплообменников для отопления и ГВС. Выбирая котел, придется тщательно проверять особенности и технические характеристики всех его элементов, чтобы не допустить ошибки. Ведь если позариться на качественный контур отопления, можно получить проблемный узел, отвечающий за горячую воду.

Сказать, что двухконтурные котлы с раздельными теплообменниками лучше за счет своей ремонтопригодности, нельзя, это будет явным преувеличением. Проблема с накипью или другими типами отложений на стенках трубки актуальна в равной степени для любого котла при использовании неподготовленной воды. Принципы ремонта и используемые приемы одинаковы для теплообменников любой конструкции. Если же учесть, что в раздельном радиаторе может использоваться пластинчатый теплообменник, и вовсе окажется, что битермический гораздо живучее.

udobnovdome.ru

Битермический или раздельный теплообменник – какой лучше выбрать

Сделать правильный выбор качественного и надёжного котла для обогрева и снабжения дома горячей водой довольно трудно. Особенно если не знать особенности функционирования этих конструкций, их разнообразие моделей, представленных на рынке, и основные параметры выбора.

Главный элемент котла – теплообменник, вся работа построена вокруг него. Стоит ли приобрести битермический теплообменник (совмещённый), либо отдать предпочтение раздельному варианту для обогрева и водоснабжения, какие особенности имеют битермические теплообменники, действительно ли они оправдывают своё использование, – всё это проанализировать довольно сложно, так как объективных сведений нет, помимо рекламных плакатов либо критических комментариев конкурентов.

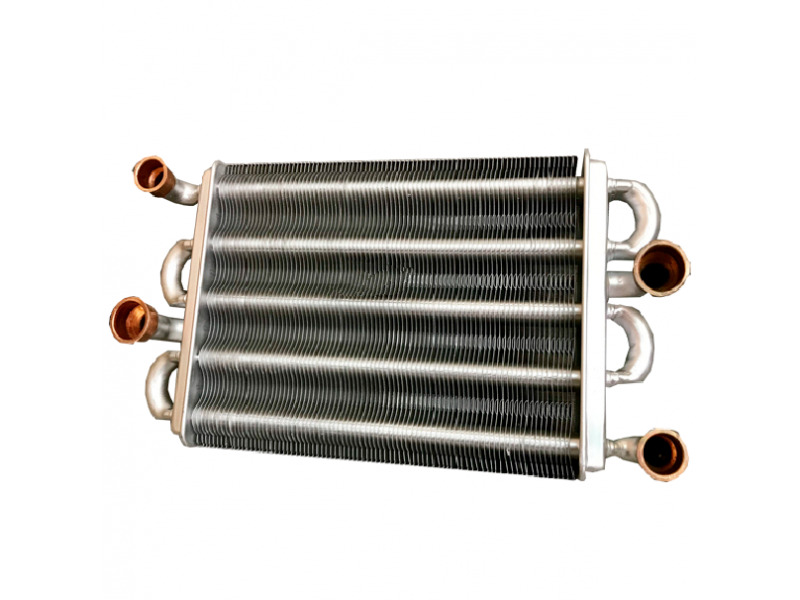

Совмещенный теплообменник газового котла

Определение совмещённого теплообменника

Подробнее ответим на вопрос, что это такое – битермический теплообменник. Это вид теплообменника котла, назначение которого в нагревании теплового носителя под обогрев и хозяйственной воды ГВС прямо в камере сжигания. Если присмотреться к конструкции, совмещённый тепловой обменник можно описать как «труба в трубе» – на изображении можно увидеть разделённую на несколько секторов трубу. Одна часть предназначена для циркуляции отопительного теплоносителя, а вторая – для жидкости в контуре горячего водяного снабжения. К трубке присоединяются особые пластины из меди – рёбра теплового обменника.

Нагретая вода проходит по внутренним трубкам, а теплоноситель системы обогрева в полостях между внутренней трубкой и наружной. При всём проточная вода течёт поочерёдно по всем шести трубкам, а та, что под отопление, – по трём параллельно в одном направлении и также по трём параллельно обратно.

Битермический теплообменник в разрезе

Принцип работы

Всё происходит следующим образом:

1. Тепло от пластин исходит на поверхность внешней трубки, а потом в контуре под обогрев. При необходимости обогрева зимой и выключенном горячем водяном снабжении, жидкость течёт только по отопительному контуру, а горячая вода перекрывается.
2. При открытии горячей воды, контур обогрева перекрывается и происходит запуск контура горячего водоснабжения. Тепло от внешнего контура и целого теплового обменника переходит к жидкости, которая течёт по внутренней полости. Кран горячей воды перекрывается – и ток в обогреве налаживается.

То есть за раз функционирует лишь один контур. Второй в этот момент перекрывают. Такой принцип необходим для того, чтобы снизить влияние на выходную температуру жидкости от нагрева теплоносителя и обратно. Таким образом, контролируется то, куда будет уходить тепло от газовой горелки либо сгорания иного типа топлива.

Если вы задумываетесь, что выбрать: теплообменник битермический или раздельный, – знайте, что первый вариант выходит на 10-15 % дешевле и только на 1-2 % ниже по коэффициенту полезного действия второго варианта. Это происходит за счёт снижения затраченного материала без усложнения технического процесса и за счёт исключения трёхходовых клапанов и арматуры регуляции. Возможно, именно этот параметр станет для вас основополагающим при выборе, однако всё же рассмотрите плюсы и минусы двух конструкций.

Сечение труб выбирается исходя из того, чтобы скорость течения жидкости не повышалась, а напор не снижался. Поэтому не нужно даже дополнительного увеличения площади теплового обмена с камерой сжигания.

Достоинства и недостатки

При выборе битермического теплообменника стоит обратить внимание на его плюсы и минусы.

Главное достоинство совмещённого теплообменника котла уже упоминался выше – это более дешёвое производство (он стоит меньше, чем раздельные варианты и трёхходовые вентили). Также конструкция занимает меньше места внутри котла, по сравнению с первичными, вторичными тепловыми обменниками и трёхходовыми вентилями с подводящими трубками.

Что касается недостатков, можно выделить следующие пункты:

При функционировании котла в отопительном режиме в контуре горячего водоснабжения теплообменника хозяйственная вода нагревается до того же градуса, что и жидкость под обогрев. Если в отопительной системе настроена температура выше 60 °C, то с открытием крана пойдёт вода той же температуры, в таком случае можно обжечься.

Забитый накипью битермический теплообменник газового котла

Во время пользования горячим водоснабжением в отопительном контуре теплоноситель отстаивается, а во время функционирования котла на обогрев в контуре ГВС вода отстаивается. Получается, в одном случае теплоноситель, а во втором вода сильно нагреваются и не циркулируют, и это способствует чрезмерному формированию водного камня на поверхности теплового обмена.

Вы уже в курсе принципа циркуляции теплоносителя в совмещённом теплообменнике. Так вот при сильном засорении накипью хотя бы одной из полостей, поток через неё прекратится, и в этом месте будет закипать теплоноситель. При функционировании котла будет слышаться сильный шум. Засорённый битермический теплообменник иногда не получается промыть даже специально предназначенным оборудованием. Замена этой основной части отопительного агрегата стоит зачастую больше половины стоимости всего котла. Для исключения этих неприятностей, промывку битермического теплообменника специалисты рекомендуют проводить чаще.

Изготавливать битермический теплообменник труднее, чем монотермический. Он содержит больше стыков, что влечёт риск образования протечек. Также иногда случаются протечки между контурами внутри конструкции. Совмещённый вариант по сравнению с другими, почти непригоден к ремонту при утечке.

Битермический или раздельный теплообменник — какой выбрать?

Дать однозначный ответ на вопрос, какой теплообменник лучше — битермический или раздельный — невозможно. При качественном изготовлении два варианта хорошо выполняют собственные функции. Рабочий режим и нюансы, которые связаны с этим и видимые потребителем, или не ощущаются, или имеют очень похожую природу. Т.е. как в первом случае, так и во втором необходимо свыкнуться с определёнными ограничениями либо особенностями функционирования отопительного агрегата.

Готовый котёл с битермическим теплообменником обойдётся вам дешевле. К тому же без особого усложнения конструкции в котле применяется всего один узел теплового обмена, и его можно обслуживать даже проще, чем контуры по отдельности.

В случае с совмещённым теплообменником легче выбрать качественную модель котла. Может показаться удивительным, но даже в одной линейке котлов с раздельными приборами зачастую можно встретить сочетание разных по конструкции и материалам тепловые обменники для обогрева и горячего водоснабжения. При выборе котла придётся внимательно проверять нюансы и теххарактеристики всех его частей, чтобы не возникло ошибки.

Утверждать, что двухконтурные отопительные агрегаты с теплообменниками раздельного типа лучше за счёт собственной пригодности к ремонту, нельзя. Вопрос с накипью может возникнуть одинаково для любого котла, если используется неподготовленная вода. Ремонт для тепловых обменников всегда одинаков. Если взять на заметку, что в раздельном варианте может применяться пластинчатый теплообменник, вообще можно заметить, что совмещённый намного живучее.

Производители котлов с битермическим теплообменником

У покупателей есть выбор при выборе котла с совмещённым теплообменником. Такие агрегаты производят многие компании. Например:

1. Baxi (Италия). Настенные двухконтурные модели Mainfour 24i и Mainfour 24Fi.
2. Beretta (Италия). Настенные модели под отопление и горячее водоснабжение Ciao Cai 28 кВт, Ciao Cai 24 кВт, Ciao Csi 28 кВт, Ciao Csi 24 кВт.
3. Buderus (Германия). Настенные модели Logamax UO42-24K (одноконтурная), двухконтурные Logamax UO44-24K, Logamax UO52-24K, Logamax UO52-28K, Logamax UO54-24K.
4. Roca (Испания). Настенные модели под ГВС и обогрев Neobit S 24/24, Neobit S 24/24 F.
5. Sime (Италия). Настенные двухконтурные модели Metropolis DGT 25 BF, Metropolis DGT 25 ОF, Metropolis 25 ОF, Metropolis 30 ОF.
6. Solly (Китай). Настенные модели под ГВС и отопление H Standart 18, H Standart 26, H Standart 18F, H Standart 26F.
7. Termal (Китай). Настенные двухконтурные модели M 18 i, M 18Fi.
8. Unical (Италия). Настенная модель под отопление и горячее водоснабжение Eve 05 Ctn 24F.

Таким образом, котлы с битермическим (совмещённым) теплообменником меньше стоят и более надёжны благодаря конструктивным особенностям, однако при всём менее производительны и нуждаются в определённом качестве воды для хорошей работы.

teplofan.ru

Битермический или раздельные – выбираем теплообменник

12.05.2017 5211

При покупке отопительного агрегата для частного строения большинство собственников ориентируется на приборы с двумя контурами, обеспечивающие не только нагрев радиаторов, но и горячую воду. Модели отличаются разными конструктивными особенностями, одна из которых – в исполнении теплообменника. Вариантов немного: один битермический или 2 раздельных. Закономерный вопрос, интересующий многих – какой котел по этому показателю лучше выбрать?

Рекомендация может быть лишь одна – к советам разного рода «знающих» людей в данном случае вряд ли стоит прислушиваться. Да и мнения некоторых специалистов явно ангажированы. Нельзя не учитывать такой фактор, как недобросовестная конкуренция, когда одно техническое решение буквально идеализируется, а у другого находится столько недостатков, что сразу становится понятно – лучше не приобретать. Разобраться во всем этом несложно и самостоятельно, если знать, о чем именно идет речь.

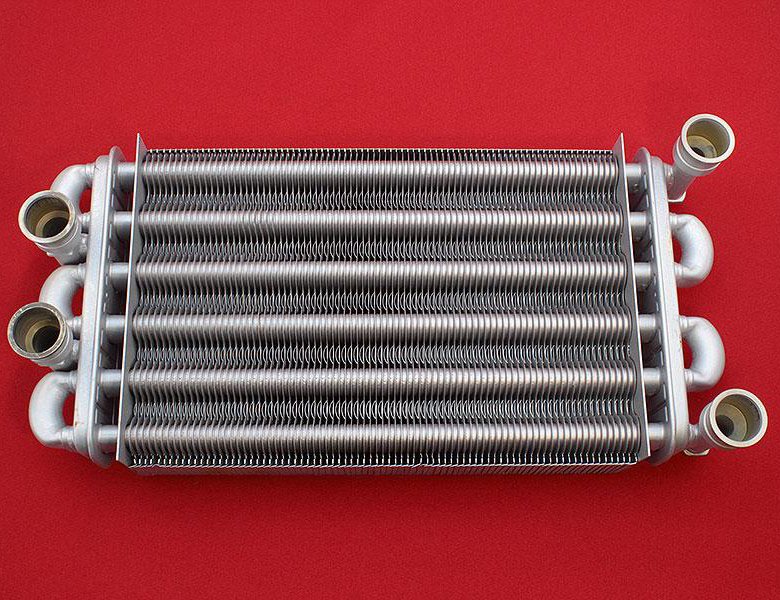

1. Теплообменник битермический

Его именуют по-разному – совмещенный нагреватель, сдвоенный, труба в трубе. Идея довольно простая – объединить в общем корпусе приборы для контуров ГВС и ОВ. Циркуляция жидкости осуществляется по следующей схеме: в зазоре между стенками трубок перемещается теплоноситель системы отопления, а по внутренней – для горячего водоснабжения. Что это дает?

Плюсы

• Упрощается конструкция котла. В нем уже не нужны такие элементы, как вторичный теплообменник и трехходовой клапан.
• Большая надежность. Это понятно; меньше деталей – ниже вероятность поломок оборудования.
• Как результат – снижение стоимости отопительного агрегата.
• Повышается скорость приготовления ГВС. Это обеспечивается непосредственным контактом теплоносителя отопления и поверхности внутреннего контура. Следовательно, тепловая энергия распределяется равномерно по всей ее площади. По сути, она постоянно омывается горячей жидкостью ОВ, подогревая ту, которая циркулирует по трубе с водой для ГВС. Это и снижает инерционность системы. То есть, как только открывается кран, пользователь сразу же получает горячую воду.

Минусы

• Повышенные требования к качеству воды. Если она достаточно жесткая, то в условиях высокой температуры (более 650С) отложение солей происходит намного интенсивнее, так как ускоряется протекание химических реакций. К тому же внутренняя конструкция битермического теплообменника сложнее, чем традиционного аналога. Выбирая модель котла, это следует учитывать. При быстром образовании накипи в чайниках, кастрюлях стоит подумать о способах предварительного умягчения жидкости для системы, и во сколько это обойдется.
• Риск получения слишком горячей воды. Такое наблюдается в момент открывания крана при работе котла в повышенном режиме. К примеру, при низкой температуре на улице. Если об этом забыть, то возможен термический ожог. Хотя при разработке некоторых моделей инженеры данный нюанс учли и предусмотрели предел нагрева ГВС; как правило, не более 600С.
• Трудность обслуживания теплообменника. Конфигурация его внутренних полостей, ребер жесткости настолько сложная, что даже в специализированной мастерской осуществить качественную промывку прибора не всегда получается. Как результат – снижение мощности и эффективности котла. В большинстве случаев принимается решение – теплообменник заменить. Но цена на него может доходить до 40% от стоимости агрегата.
Можно пойти другим путем – чаще производить обслуживание, чтобы не допустить образования большого слоя отложений. Но насколько это целесообразно в регионах, где отопительный период начинается рано и длится не менее (а то и более) полугода? Ведь снять теплообменник – значит, на время остановить котел.
• Вероятность протечек выше. В том числе, и внутренних, между контурами. Объясняется это конструктивной особенностью – большим количеством мест соединений.
• Ремонтопригодность крайне низкая. Специалисты не зря называют такие приборы одноразовыми. В этом плане традиционный аналог явно выигрывает.

Два теплообменника

Пока еще большинство отопительных агрегатов выпускается именно в такой комплектации. Как уже отмечено, один прибор (монотермический, он же пластинчатый) «отвечает» за приготовление теплоносителя контура ОВ, другой – для ГВС. Плюсы

• Возможность перегрева жидкости ГВС исключена. Следовательно, и обжечься горячей водой невозможно. Ее температура во вторичном теплообменнике, учитывая разделение двух моноприборов, по определению не превысит 60 – 650С.
• Менее интенсивное образование отложений. Теплообменник ГВС включается в работу по необходимости, следовательно, постоянного протока жидкости через него нет.
• Сравнительная простота обслуживания. При небольшом засоре промыть пластинчатый прибор (если знать как) можно и в домашних условиях, хотя качества это не гарантирует. В мастерской же полную очистку внутренних полостей от накипи сделают за сутки.
• Возможность многократного ремонта. Протечки в основном появляются в местах соединений, стыков. Если моноприбор из стали, то хороший хозяин, имея под рукой паяльник на 200 Вт, припой соответствующей марки и кислоту, герметизировать шов сможет и самостоятельно.
• При выходе любого из пластинчатых теплообменников из строя его замена обойдется дешевле. Это связано с более низкой стоимостью моноприбора по сравнению с битермическим аналогом.

Минусы

• Возрастает риск поломок. В некоторых моделях котлов одно из слабых мест – трехходовой кран.
• Стоимость моделей отопительных приборов с двумя теплообменниками выше. К тому же их внутренняя компоновка менее удобная.

Какой из котлов выбирать – с битермическим теплообменником или двумя пластинчатыми – решать придется самостоятельно. Но кое-что учесть желательно.

• Бытовые отопительные агрегаты таких известных брендов, как «Ariston», «Vaillant», «Viessmann», с битермическим теплообменником на наш внутренний рынок практически не поставляются.
• Надежность котла во многом определяется качеством воды на участке.
• В некоторых моделях реализованы оригинальные инженерные решения, полностью нивелирующие отдельные недостатки битермических теплообменников.

Вывод

Чтобы не разочароваться в своем приобретении, по вопросу выбора котла желательно проконсультироваться с профессионалом. Целесообразность покупки прибора с битермическим теплообменником или двумя пластинчатыми определяется по совокупности нескольких факторов, и самостоятельно принять верное решение вряд ли получится.

«АЛЬФАТЭП» готова помочь в этом всем проживающим в Подмосковье. Компания много лет специализируется в сфере поставок отопительных приборов, проектирования и монтажа автономных систем. Ее сотрудники дадут профессиональную консультацию всем, позвонившим на номер контактного телефона 8 (499) 116-34-84. Уточнив ряд деталей, предложат на выбор несколько моделей котлов. При заключении договора квалифицированные мастера сами доставят прибор по адресу, установят его, произведут обвязку и пустят в эксплуатацию.

alfatep.ru

Какой выбрать настенный котел — с раздельными теплообменниками или битермический?

Это один из самых сложных вопросов, которые нам задают покупатели, выбирая настенный котел для дома. Обычно среднестатистический потребитель, задумываясь о приобретении отопительного оборудования, ограничивается следующими критериями:

• Мощность котла;
• Вид топлива;
• Стоимость;
• Надежность.

Но в вопросе о видах теплообменников нужно разбираться подробнее, что мы и сделаем в этом обзоре. Мы расскажем о раздельных и битермических теплообменниках, покажем их различия, поговорим о преимуществах и недостатках.

На основании полученной информации вы сможете сформировать собственное мнение и сделать правильный выбор относительно модели настенного отопительного котла.

Настенные котлы с раздельными теплообменниками

Стандартный котел работает следующим образом: при помощи циркуляционного насоса теплоноситель постоянно движется через первый теплообменник, который нагревается от горелки. Таким образом, горячая вода движется по отопительной системе от теплообменника к радиаторам и обратно.

Когда возникает потребность в горячем водоснабжении, специальный датчик дает сигнал и трехходовой кран направляет горячую воду из первого теплообменника во второй. Другими словами, холодная вода во втором теплообменнике нагревается не от горелки, а от уже разогретого теплоносителя.

Такой способ позволяет снизить затраты на отопление за счет более экономного расхода топлива во время потребления горячей воды для бытовых нужд.

Преимущества использования котлов с раздельными теплообменниками:

• Максимальная температура горячей воды не превышает 60 градусов. Этого вполне достаточно для любых нужд. При этом вероятность получить ожог во время приема душа сводится к нулю.
• Второй теплообменник имеет большой срок эксплуатации, так как используется реже.
• Несложная конструкция. Котлы с раздельными теплообменниками легко ремонтируются. В большинстве случаев это можно сделать своими руками, сэкономив на услугах профессиональных мастеров.
• Риск засорения сведен к минимуму. Практика показывает, что необходимость технического обслуживание у раздельных теплообменников возникает реже, чем у битермических.

Важно: Несмотря на простоту обслуживания раздельных теплообменников, лучше не делать этого самостоятельно, если у вас нет опыта. Это может быть опасно. Во всех документах, поставляемых с отопительным оборудованием, производители настойчиво требуют воздерживаться от ремонта своими руками.

Недостатки:

• Раздельные теплообменники занимают больше места, вследствие чего размеры котла могут быть больше, чем требуется покупателю.
• Работа котла невозможна без трехходового крана. Его задача заключается в автоматическом перенаправлении потока воды во второй теплообменник, когда жильцы дома начинают пользоваться горячим водоснабжением. Такие краны часто выходят из строя и нуждаются в замене, что создает большие неудобства.
• Цена на котлы с раздельными теплообменниками может быть выше из-за большего количества комплектующих.

Как видите, такие котлы имеют не только положительные качества, но и недостатки, о которых обязательно нужно знать, прежде, чем принимать решение о покупке.

В качестве примера можно рассмотреть настенный котел Baxi Eco Compact 14F. Эта модель популярна на рынке за счет доступной цены, компактных размеров и хорошей электроники.

Температура нагрева воды (ГВС) находится в диапазоне от 35 до 60 градусов. Котел работает от природного газа и потребляет 1,6 м3 топлива в час. Компактные размеры (700x400x298 мм) позволяют установить его в любом помещении без специальной подготовки места.

Котел с раздельными теплообменниками Baxi Eco Compact 14F рекомендуется для установки в помещениях общей площадью не более 140 м2. Данное оборудование легко справляется с эксплуатацией в российских условиях, что подтверждают многие наши клиенты, купившие котел Baxi Eco Compact 14F.

Настенные котлы с битермическим теплообменником

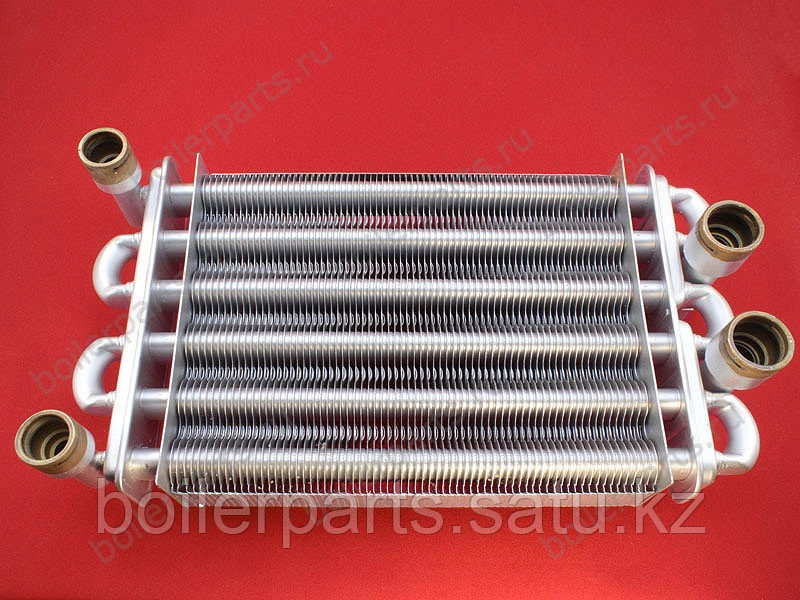

Давайте разберемся, что собой представляет битермический теплообменник. Из его названия понятно, что речь идет о выполнении двух разных задач внутри одной конструкции (это нагревание воды для отопления и горячего водоснабжения).

Для этого используются теплообменник с особой конструкцией трубы. Чаще всего она изготавливается из меди и имеет внутренний контур, по форме среза напоминающий неправильный ромб, припаянный к внутренней поверхности основной трубы.

Такая незамысловатая конструкция позволяет использовать внутреннюю область для горячего водоснабжения, а внешнее пространство — для отопления. Также внешняя труба в целях лучшего теплообмена оснащена пластинами, обеспечивающими наибольший контакт с продуктами горения.

Принцип действия

1. Пластины разогреваются в результате горения топлива и передают тепло теплоносителю, циркулирующему внутри отопительного контура. Если горячая вода для бытовых нужд не используется, то контур ГВС перекрыт.
2. При открытии крана с горячей водой, контур отопления блокируется и открывается контур ГВС, в результате чего нагревается теплоноситель, движущийся по внутренней трубке. Как только кран с горячей водой будет закрыт, контур ГВС автоматически перекроется и возобновится движение теплоносителя в отопительном контуре.

Другими словами, всегда работает только один из двух контуров, при этом вода для ГВС получает тепло от уже нагретой воды из отопительного контура. Считается, что котлы с битермическими теплообменниками на 15% дешевле, чем при использовании раздельных теплообменников. Но в этом случае КПД получается немного меньше (примерно на 2%).

Преимущества котлов с битермическими теплообменниками

• Простая конструкция, не требующая установки трехходового крана, который довольно часто ломается и нуждается в замене.
• Такие котлы имеют более компактные размеры, так как внутри корпуса не требуется дополнительное место для размещения второго теплообменника.
• Горячая вода сразу течет из крана во время открывания, в отличие от использования котлов с раздельными теплообменниками.
• Из-за более простой комплектации многие модели стоят дешевле котлов с дополнительным теплообменником.

Некоторые люди ошибочно считают, что вода из контура ГВС, находящаяся во внутренней трубке теплообменника, всё равно забирает существенную часть тепла, когда требуется только отопление, и снижает общую эффективность работы котла. Практика показывает, что это не так, и здесь нет никакого повода для беспокойства.

Недостатки

• Возможность получения ожога во время приема душа. Используя котел с битермическим теплообменником, нужно быть более внимательным к температуре воды ГВС, особенно, если в доме есть дети. Данная проблема наиболее актуальна, когда на улице сильные морозы и отопление работает в полную силу. Включив горячий кран, лучше немного подождать, пока сильно разогретая вода стечет.
• Продолжительность работы котла в режиме ГВС имеет некоторые ограничения. Этот момент нужно уточнять у специалистов, хорошо знакомых с приобретаемой вами моделью котла с битермическим теплообменником.
• Нежелательно использовать теплоноситель с большим содержанием примесей, так как это приведет к образованию накипи на внутренних стенках трубок теплообменника. Если используемая вами вода слишком жесткая, ее следует смягчать, а это дополнительные затраты. В нашей практике известны случаи, когда владельцы таких котлов не следили за качеством воды в отопительной системе, и теплообменник выходил из строя во время сильных морозов. Сами понимаете, какие серьезные проблемы это вызывает.
• Сложное обслуживание. Битермические теплообменники трудно поддаются очистке, даже если эту процедуру доверить профессионалам.
• Из-за засорения теплообменника эффективность котла снижается с каждым годом.

Рано или поздно наступает момент, кода битермический теплообменник придется заменить. Расходы могут достигать 30-40% от стоимости котла. Согласитесь, что это достаточно большие расходы. При этом здесь не учтена оплата за работу.

Без всякого преувеличения можно сказать, что битермические теплообменники являются одноразовыми, так как их чистка из-за специфичной конструкции не дает больших результатов.

Мы лишь можем порекомендовать использовать такие котлы в сочетании со специальными системами очистки, снижающими количество солей в теплоносителе.

Примером котла с битермическим теплообменником может служить настенный котел Baxi Eco Four 24. Он имеет компактные размеры (400x730x299 мм), относительно небольшой вес (29 кг) и рекомендуется к установке в домах площадью до 240 м2.

Как сделать правильный выбор?

Выше мы дали подробную информацию о том, что из себя представляют котлы с раздельными или битермическими теплообменниками, рассказали о принципе их работы, перечислили их преимущества и недостатки.

Выбирая модель котла, следует отталкиваться от поставленных целей и эксплуатационных условий. Нужно понимать, что какой бы выбор вы ни сделали, вам придется идти на компромисс с некоторыми недостатками и привыкнуть к особенностям обслуживания той или иной модели.

Битермический теплообменник стоит дешевле, и этот факт привлекает многих покупателей. Если использовать качественный теплоноситель без большого количества примесей, то обслуживание котла будет недорогим, так как его конструкция значительно проще, чем у котлов с двумя раздельными теплообменниками.

Выбирая котел с битермическим теплообменником, легче выбрать надежную модель, в то время как оборудование с раздельными теплообменниками требует более пристального изучения всех характеристик и особенностей конструкции.

В каком случае нужно точно отказаться от котла с битермическими теплообменниками?

Если у вас в доме очень плохая вода, сильно насыщенная солями, воздержитесь от этого вида оборудования, иначе спустя 2-3 отопительных сезона вам придется менять теплообменник, а это очень дорого.

Как вариант, можно использовать очистительные системы, о чем мы упоминали выше. Но не думайте, что если у вас раздельные теплообменники, то о качестве воды беспокоиться не нужно.

Любой вид теплообменника рано или поздно засорится, но в большинстве случаев дороже всего обойдется обслуживание котла с битермическим теплообменником.

www.climatik.su

---

Смотрите также

• Двухконтурный газовый котел принцип работы
• Котел ков 100 технические характеристики
• Промывка теплообменника газового котла лимонной кислотой
• Галант электрический котел
• Двухконтурный газовый котел или одноконтурный и колонка
• Ремонт водогрейных котлов
• Отопительный котел своими руками
• Почему газовый котел включается и выключается часто
• Установка котла электрического
• Котлы угольные отопления
• Ибп для газового котла как выбрать

Что такое битермический теплообменник и его плюсы и минусы

Хочется приобрести и установить для отопления и горячего водоснабжения (ГВС) действительно качественный и надежный котел, однако выбрать его очень сложно. На рынке представлено огромное количество конструкций и модификаций. Основным элементом котла является теплообменник, и на нем акцентируется все внимание. Выбрать битермический теплообменник или раздельные теплообменники для отопления или ГВС? В чем особенность битермических теплообменников, и насколько они оправдывают свое использование, определить достаточно сложно в виду отсутствия объективной информации за исключением рекламных брошюр или скептической критики конкурентов.

Содержание

1. Что это такое
2. Как это работает
3. Плюсы и минусы
4. Какой лучше раздельный или битермический

Что это такое

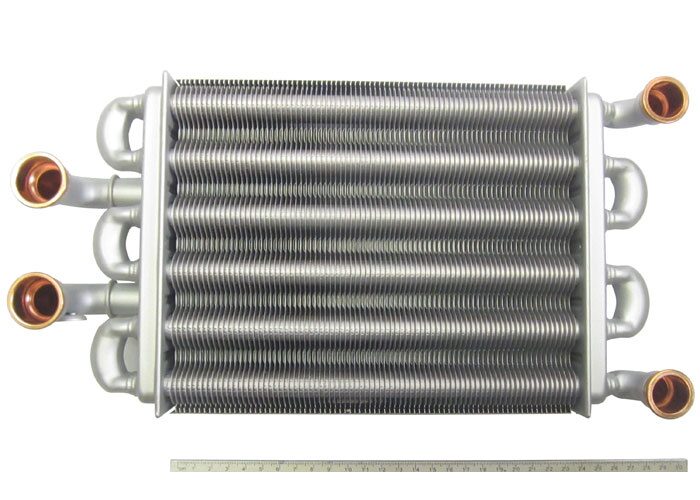

Битермический радиатор объединяет в одной конструкции теплообменники для контура отопления и для ГВС проточного типа. Идея заключается даже не в сочетании трубок отдельных контуров на единой платформе пластин теплообменника.

Внутри основной трубы из теплопроводящего металла, чаще меди, вставлена вторая трубка, согнутая в виде ромба. Внутренняя трубка припаивается по всей длине к внешней в трех-четырех точках. Промежуток между стенками используется для прокачки и нагрева воды для отопления. Внутренняя полость отдана под ГВС.

По поверхности внешней трубки прессованием или пайкой закрепляются пластины для увеличения площади теплообмена с продуктами горения и более эффективного нагрева воды.

Как это работает

1. Тепло от пластин переходит на поверхность внешней трубки и далее воде в контуре отопления. Когда задействовано отопление в зимний период, а горячая вода не включена, то жидкость циркулирует только по контуру отопления, а контур ГВС перекрыт.
2. Как только открывается горячая вода, перекрывается контур отопления и запускается контур ГВС. Тепло от внешнего контура и всего теплообменника в целом переходит в воде, текущей по внутренней полости. Как только кран горячей воды перекрывают, возобновляется ток в отоплении.

Единовременно работает только один контур. Второй в это время перекрывается. Сделано это для снижения влияния на выходную температуру воды от нагрева теплоносителя и наоборот, контролируя тем самым, куда будет расходоваться тепло от газовой горелки или сжигания другого типа топлива.

Схема работы газового котла с битермическим теплообменником

В целом котлы с биметаллическими теплообменниками получаются на 10-15% дешевле и лишь на 1-2% ниже по КПД систем с раздельными теплообменниками. Это достигается за счет снижения затраченного материала без усложнения техпроцесса и за счет отсутствия трехходовых клапанов и регулирующей арматуры.

Сечение труб подбирается таким образом, чтобы не повышать скорость течения воды и не снижать напор, так что даже дополнительного увеличения площади теплообмена с камерой сгорания не требуется.

Плюсы и минусы

Основное преимущество битермических радиаторов уже было озвучено. Они стоят дешевле и при этом несущественно теряют в производительности. Совмещение контура для отопления и ГВС практически не сказывается на скорости нагрева проточной воды и в то же время не снижает количество нагреваемой воды.

Сравнивая котлы одной мощности у одного и того же производителя, можно увидеть, что допустимый расход горячей воды практически не отличается.

Второй аспект – это способ нагрева воды. За счет трех-четырех точеного крепления внутренней трубки к внешней увеличивается площадь соприкосновения теплоносителя с теплообменником. Фактически тепло от пластин распределяется не только по поверхности внешней трубки, но и переходит частично на внутреннюю трубу. Тем самым повышается скорость нагрева.

В контуре ГВС во время использования только отопления вода прогревается до установленной температуры обогрева и не отнимает на себя тепло, вплоть до момента пока не откроют кран горячей воды.

Как только кран горячей воды открывается, в трубах уже имеется хорошо прогретая вода. Контур отопления перекрывается, и остаток воды внутри теплообменника дополнительно отдает тепло, не препятствуя его переходу от пластин к горячей жидкости во внутренней полости.

Что же на счет минусов?

И они так же есть. Сложная форма поверхности внутри трубок потенциально повышают скорость отложения солей. Особенно, если установлена высокая температура для отопления в пределах до 95оС включительно. Однако это в большей степени является проблемой не теплообменника, а подготовки воды.

В отоплении по определению теплоноситель необходимо заливать подготовленный. Для этого жидкость избавляют от избытка солей, железа и прочих включений или, по крайней мере, смягчают, добавляют антифриз и прочие добавки, исключающие образование накипи. Даже если не подготавливать воду она в системе теплоснабжения двигается по замкнутому контуру и со временем из нее уходят соли, общее количество которых не пополняется.

В отношении горячей воды все зависит от адекватности пользователя и наличия предварительной очистки и фильтрации. Если есть подозрения, что вода жесткая и способствует образованию накипи, то и одноконтурный котел с большим сечением канала в теплообменнике будет под угрозой.

Накипь в теплообменнике

В любом случае до котла следует установить фильтр или фильтрующую станцию исключающую попадание солей и извести в ГВС и естественно в кран потребителю.

Еще одна особенность – это раздельная работа контура отопления и горячего водоснабжения:

• В первый момент пока открыта горячая вода, при работающем отоплении, потечет почти кипяток (зависит от установленных параметров обогрева).
• Теплоноситель не прогревается во время использования ГВС, однако водяное отопление даже с очень малым объемом все равно обладает высокой теплоемкостью и инертностью. Придется использовать очень долго горячую воду, чтобы ощутить снижение тепла в помещении в зимний период.

Зато в окончании можно сказать и о последнем преимуществе битермического теплообменника. В летний период не возникает проблем с получением горячей воды. Источником тепла для нее остается все тоже горение топлива, и не нужно прогревать весь контур или даже специально подготовленный ограниченный контур по байпасу, чтобы порадовать себя горячим душем.

Какой лучше раздельный или битермический

Сказать, какой из них предпочтительней или во всем лучше нельзя. С хорошим качественным исполнением обе конструкции справляются с поставленными задачами. Режим работы и особенности, связанные с этим, которые видит потребитель, либо не ощущаются, либо имеют схожую природу, то есть что в одном случае, что в другом требуется привыкнуть к каким-то ограничениям или специфике работы котла.

Битермический теплообменник, а точнее готовый котел с ним обойдется дешевле, что для многих может стать определяющим фактором. Тем более что без существенного усложнения конструкции в котле используется всего один узел теплообмена, который можно обслуживать даже проще, чем раздельные контуры.

С битермическим теплообменником проще определиться с качественной моделью котла. Как ни странно, даже в одной линейке котлов с раздельными радиаторами часто встречается сочетание различных по конструкции и материалам теплообменников для отопления и ГВС. Выбирая котел, придется тщательно проверять особенности и технические характеристики всех его элементов, чтобы не допустить ошибки. Ведь если позариться на качественный контур отопления, можно получить проблемный узел, отвечающий за горячую воду.

Сказать, что двухконтурные котлы с раздельными теплообменниками лучше за счет своей ремонтопригодности, нельзя, это будет явным преувеличением. Проблема с накипью или другими типами отложений на стенках трубки актуальна в равной степени для любого котла при использовании неподготовленной воды. Принципы ремонта и используемые приемы одинаковы для теплообменников любой конструкции. Если же учесть, что в раздельном радиаторе может использоваться пластинчатый теплообменник, и вовсе окажется, что битермический гораздо живучее.

Битермический теплообменник в разрезе – Вместе мастерим

Хочется приобрести и установить для отопления и горячего водоснабжения (ГВС) действительно качественный и надежный котел, однако выбрать его очень сложно. На рынке представлено огромное количество конструкций и модификаций. Основным элементом котла является теплообменник, и на нем акцентируется все внимание. Выбрать битермический теплообменник или раздельные теплообменники для отопления или ГВС? В чем особенность битермических теплообменников, и насколько они оправдывают свое использование, определить достаточно сложно в виду отсутствия объективной информации за исключением рекламных брошюр или скептической критики конкурентов.

Что это такое

Битермический радиатор объединяет в одной конструкции теплообменники для контура отопления и для ГВС проточного типа. Идея заключается даже не в сочетании трубок отдельных контуров на единой платформе пластин теплообменника.

Внутри основной трубы из теплопроводящего металла, чаще меди, вставлена вторая трубка, согнутая в виде ромба. Внутренняя трубка припаивается по всей длине к внешней в трех-четырех точках. Промежуток между стенками используется для прокачки и нагрева воды для отопления. Внутренняя полость отдана под ГВС.

По поверхности внешней трубки прессованием или пайкой закрепляются пластины для увеличения площади теплообмена с продуктами горения и более эффективного нагрева воды.

Как это работает

1. Тепло от пластин переходит на поверхность внешней трубки и далее воде в контуре отопления. Когда задействовано отопление в зимний период, а горячая вода не включена, то жидкость циркулирует только по контуру отопления, а контур ГВС перекрыт.
2. Как только открывается горячая вода, перекрывается контур отопления и запускается контур ГВС. Тепло от внешнего контура и всего теплообменника в целом переходит в воде, текущей по внутренней полости. Как только кран горячей воды перекрывают, возобновляется ток в отоплении.

Единовременно работает только один контур. Второй в это время перекрывается. Сделано это для снижения влияния на выходную температуру воды от нагрева теплоносителя и наоборот, контролируя тем самым, куда будет расходоваться тепло от газовой горелки или сжигания другого типа топлива.

Схема работы газового котла с битермическим теплообменником

В целом котлы с биметаллическими теплообменниками получаются на 10-15% дешевле и лишь на 1-2% ниже по КПД систем с раздельными теплообменниками. Это достигается за счет снижения затраченного материала без усложнения техпроцесса и за счет отсутствия трехходовых клапанов и регулирующей арматуры.

Плюсы и минусы

Основное преимущество битермических радиаторов уже было озвучено. Они стоят дешевле и при этом несущественно теряют в производительности. Совмещение контура для отопления и ГВС практически не сказывается на скорости нагрева проточной воды и в то же время не снижает количество нагреваемой воды. Сравнивая котлы одной мощности у одного и того же производителя, можно увидеть, что допустимый расход горячей воды практически не отличается.

Второй аспект – это способ нагрева воды. За счет трех-четырех точеного крепления внутренней трубки к внешней увеличивается площадь соприкосновения теплоносителя с теплообменником. Фактически тепло от пластин распределяется не только по поверхности внешней трубки, но и переходит частично на внутреннюю трубу. Тем самым повышается скорость нагрева.

В контуре ГВС во время использования только отопления вода прогревается до установленной температуры обогрева и не отнимает на себя тепло, вплоть до момента пока не откроют кран горячей воды.

Как только кран горячей воды открывается, в трубах уже имеется хорошо прогретая вода. Контур отопления перекрывается, и остаток воды внутри теплообменника дополнительно отдает тепло, не препятствуя его переходу от пластин к горячей жидкости во внутренней полости.

Что же на счет минусов?

И они так же есть. Сложная форма поверхности внутри трубок потенциально повышают скорость отложения солей. Особенно, если установлена высокая температура для отопления в пределах до 95оС включительно. Однако это в большей степени является проблемой не теплообменника, а подготовки воды.

В отоплении по определению теплоноситель необходимо заливать подготовленный. Для этого жидкость избавляют от избытка солей, железа и прочих включений или, по крайней мере, смягчают, добавляют антифриз и прочие добавки, исключающие образование накипи. Даже если не подготавливать воду она в системе теплоснабжения двигается по замкнутому контуру и со временем из нее уходят соли, общее количество которых не пополняется.

В отношении горячей воды все зависит от адекватности пользователя и наличия предварительной очистки и фильтрации. Если есть подозрения, что вода жесткая и способствует образованию накипи, то и одноконтурный котел с большим сечением канала в теплообменнике будет под угрозой.

Накипь в теплообменнике

В любом случае до котла следует установить фильтр или фильтрующую станцию исключающую попадание солей и извести в ГВС и естественно в кран потребителю.

Еще одна особенность – это раздельная работа контура отопления и горячего водоснабжения:

• В первый момент пока открыта горячая вода, при работающем отоплении, потечет почти кипяток (зависит от установленных параметров обогрева).
• Теплоноситель не прогревается во время использования ГВС, однако водяное отопление даже с очень малым объемом все равно обладает высокой теплоемкостью и инертностью. Придется использовать очень долго горячую воду, чтобы ощутить снижение тепла в помещении в зимний период.

Зато в окончании можно сказать и о последнем преимуществе битермического теплообменника. В летний период не возникает проблем с получением горячей воды. Источником тепла для нее остается все тоже горение топлива, и не нужно прогревать весь контур или даже специально подготовленный ограниченный контур по байпасу, чтобы порадовать себя горячим душем.

Какой лучше раздельный или битермический

Сказать, какой из них предпочтительней или во всем лучше нельзя. С хорошим качественным исполнением обе конструкции справляются с поставленными задачами. Режим работы и особенности, связанные с этим, которые видит потребитель, либо не ощущаются, либо имеют схожую природу, то есть что в одном случае, что в другом требуется привыкнуть к каким-то ограничениям или специфике работы котла.

Битермический теплообменник, а точнее готовый котел с ним обойдется дешевле, что для многих может стать определяющим фактором. Тем более что без существенного усложнения конструкции в котле используется всего один узел теплообмена, который можно обслуживать даже проще, чем раздельные контуры.

С битермическим теплообменником проще определиться с качественной моделью котла. Как ни странно, даже в одной линейке котлов с раздельными радиаторами часто встречается сочетание различных по конструкции и материалам теплообменников для отопления и ГВС. Выбирая котел, придется тщательно проверять особенности и технические характеристики всех его элементов, чтобы не допустить ошибки. Ведь если позариться на качественный контур отопления, можно получить проблемный узел, отвечающий за горячую воду.

Сказать, что двухконтурные котлы с раздельными теплообменниками лучше за счет своей ремонтопригодности, нельзя, это будет явным преувеличением. Проблема с накипью или другими типами отложений на стенках трубки актуальна в равной степени для любого котла при использовании неподготовленной воды. Принципы ремонта и используемые приемы одинаковы для теплообменников любой конструкции. Если же учесть, что в раздельном радиаторе может использоваться пластинчатый теплообменник, и вовсе окажется, что битермический гораздо живучее.

Сделать правильный выбор качественного и надёжного котла для обогрева и снабжения дома горячей водой довольно трудно. Особенно если не знать особенности функционирования этих конструкций, их разнообразие моделей, представленных на рынке, и основные параметры выбора.

Главный элемент котла – теплообменник, вся работа построена вокруг него. Стоит ли приобрести битермический теплообменник (совмещённый), либо отдать предпочтение раздельному варианту для обогрева и водоснабжения, какие особенности имеют битермические теплообменники, действительно ли они оправдывают своё использование, – всё это проанализировать довольно сложно, так как объективных сведений нет, помимо рекламных плакатов либо критических комментариев конкурентов.

Совмещенный теплообменник газового котла

Определение совмещённого теплообменника

Подробнее ответим на вопрос, что это такое – битермический теплообменник. Это вид теплообменника котла, назначение которого в нагревании теплового носителя под обогрев и хозяйственной воды ГВС прямо в камере сжигания. Если присмотреться к конструкции, совмещённый тепловой обменник можно описать как «труба в трубе» – на изображении можно увидеть разделённую на несколько секторов трубу. Одна часть предназначена для циркуляции отопительного теплоносителя , а вторая – для жидкости в контуре горячего водяного снабжения. К трубке присоединяются особые пластины из меди – рёбра теплового обменника.

Нагретая вода проходит по внутренним трубкам, а теплоноситель системы обогрева в полостях между внутренней трубкой и наружной. При всём проточная вода течёт поочерёдно по всем шести трубкам, а та, что под отопление, – по трём параллельно в одном направлении и также по трём параллельно обратно.

Битермический теплообменник в разрезе

Принцип работы

Всё происходит следующим образом:

1. Тепло от пластин исходит на поверхность внешней трубки, а потом в контуре под обогрев. При необходимости обогрева зимой и выключенном горячем водяном снабжении, жидкость течёт только по отопительному контуру, а горячая вода перекрывается.
2. При открытии горячей воды, контур обогрева перекрывается и происходит запуск контура горячего водоснабжения. Тепло от внешнего контура и целого теплового обменника переходит к жидкости, которая течёт по внутренней полости. Кран горячей воды перекрывается – и ток в обогреве налаживается.

То есть за раз функционирует лишь один контур. Второй в этот момент перекрывают. Такой принцип необходим для того, чтобы снизить влияние на выходную температуру жидкости от нагрева теплоносителя и обратно. Таким образом, контролируется то, куда будет уходить тепло от газовой горелки либо сгорания иного типа топлива.

Если вы задумываетесь, что выбрать: теплообменник битермический или раздельный, – знайте, что первый вариант выходит на 10-15 % дешевле и только на 1-2 % ниже по коэффициенту полезного действия второго варианта. Это происходит за счёт снижения затраченного материала без усложнения технического процесса и за счёт исключения трёхходовых клапанов и арматуры регуляции. Возможно, именно этот параметр станет для вас основополагающим при выборе, однако всё же рассмотрите плюсы и минусы двух конструкций.

Сечение труб выбирается исходя из того, чтобы скорость течения жидкости не повышалась, а напор не снижался. Поэтому не нужно даже дополнительного увеличения площади теплового обмена с камерой сжигания.

Достоинства и недостатки

При выборе битермического теплообменника стоит обратить внимание на его плюсы и минусы.

Главное достоинство совмещённого теплообменника котла уже упоминался выше – это более дешёвое производство (он стоит меньше, чем раздельные варианты и трёхходовые вентили ). Также конструкция занимает меньше места внутри котла, по сравнению с первичными, вторичными тепловыми обменниками и трёхходовыми вентилями с подводящими трубками.

Что касается недостатков, можно выделить следующие пункты:

При функционировании котла в отопительном режиме в контуре горячего водоснабжения теплообменника хозяйственная вода нагревается до того же градуса, что и жидкость под обогрев. Если в отопительной системе настроена температура выше 60 °C, то с открытием крана пойдёт вода той же температуры, в таком случае можно обжечься.

Забитый накипью битермический теплообменник газового котла

Во время пользования горячим водоснабжением в отопительном контуре теплоноситель отстаивается, а во время функционирования котла на обогрев в контуре ГВС вода отстаивается. Получается, в одном случае теплоноситель, а во втором вода сильно нагреваются и не циркулируют, и это способствует чрезмерному формированию водного камня на поверхности теплового обмена.

Вы уже в курсе принципа циркуляции теплоносителя в совмещённом теплообменнике. Так вот при сильном засорении накипью хотя бы одной из полостей, поток через неё прекратится, и в этом месте будет закипать теплоноситель. При функционировании котла будет слышаться сильный шум. Засорённый битермический теплообменник иногда не получается промыть даже специально предназначенным оборудованием. Замена этой основной части отопительного агрегата стоит зачастую больше половины стоимости всего котла. Для исключения этих неприятностей, промывку битермического теплообменника специалисты рекомендуют проводить чаще.

Изготавливать битермический теплообменник труднее, чем монотермический. Он содержит больше стыков, что влечёт риск образования протечек. Также иногда случаются протечки между контурами внутри конструкции.
Совмещённый вариант по сравнению с другими, почти непригоден к ремонту при утечке.

Битермический или раздельный теплообменник — какой выбрать?

Дать однозначный ответ на вопрос, какой теплообменник лучше — битермический или раздельный — невозможно. При качественном изготовлении два варианта хорошо выполняют собственные функции. Рабочий режим и нюансы, которые связаны с этим и видимые потребителем, или не ощущаются, или имеют очень похожую природу. Т.е. как в первом случае, так и во втором необходимо свыкнуться с определёнными ограничениями либо особенностями функционирования отопительного агрегата.

Готовый котёл с битермическим теплообменником обойдётся вам дешевле. К тому же без особого усложнения конструкции в котле применяется всего один узел теплового обмена, и его можно обслуживать даже проще, чем контуры по отдельности.

В случае с совмещённым теплообменником легче выбрать качественную модель котла. Может показаться удивительным, но даже в одной линейке котлов с раздельными приборами зачастую можно встретить сочетание разных по конструкции и материалам тепловые обменники для обогрева и горячего водоснабжения. При выборе котла придётся внимательно проверять нюансы и теххарактеристики всех его частей, чтобы не возникло ошибки.

Утверждать, что двухконтурные отопительные агрегаты с теплообменниками раздельного типа лучше за счёт собственной пригодности к ремонту, нельзя. Вопрос с накипью может возникнуть одинаково для любого котла, если используется неподготовленная вода. Ремонт для тепловых обменников всегда одинаков. Если взять на заметку, что в раздельном варианте может применяться пластинчатый теплообменник, вообще можно заметить, что совмещённый намного живучее.

Производители котлов с битермическим теплообменником

У покупателей есть выбор при выборе котла с совмещённым теплообменником. Такие агрегаты производят многие компании. Например:

1. Baxi (Италия). Настенные двухконтурные модели Mainfour 24i и Mainfour 24Fi.
2. Beretta (Италия). Настенные модели под отопление и горячее водоснабжение Ciao Cai 28 кВт, Ciao Cai 24 кВт, Ciao Csi 28 кВт, Ciao Csi 24 кВт.
3. Buderus (Германия). Настенные модели Logamax UO42-24K (одноконтурная), двухконтурные Logamax UO44-24K, Logamax UO52-24K, Logamax UO52-28K, Logamax UO54-24K.
4. Roca (Испания). Настенные модели под ГВС и обогрев Neobit S 24/24, Neobit S 24/24 F.
5. Sime (Италия). Настенные двухконтурные модели Metropolis DGT 25 BF, Metropolis DGT 25 ОF, Metropolis 25 ОF, Metropolis 30 ОF.
6. Solly (Китай). Настенные модели под ГВС и отопление H Standart 18, H Standart 26, H Standart 18F, H Standart 26F.
7. Termal (Китай). Настенные двухконтурные модели M 18 i, M 18Fi.
8. Unical (Италия). Настенная модель под отопление и горячее водоснабжение Eve 05 Ctn 24F.

Таким образом, котлы с битермическим (совмещённым) теплообменником меньше стоят и более надёжны благодаря конструктивным особенностям, однако при всём менее производительны и нуждаются в определённом качестве воды для хорошей работы.

Для обычного человека слово «битермический теплообменник» звучит магически высокотехнологично 🙂 Давайте попробуем разобраться что это такое и как это работает.

В настенных котлах используются 2 способа нагрева горячей воды для хоз. нужд:

1) Нагрев ГВС происходит в том же теплообменнике в котором нагревается отопительная вода(ОВ).

2) Отопительная вода нагревается в первичном теплообменнике, а теплообмен между ОВ и ГВС происходит во вторичном пластинчатом теплообменнике.

Давайте рассмотрим какие есть преимущества и недостатки того или иного способа.

На рисунке схематически изображен битермический теплообменник. 1. Выход ГВС 2. Вход ГВС 3. Подача в контур отопления 4. Обратка из контура отопления

Из рисунка мы видим, что хозяйственная вода протекает по внутренним трубкам, а отопительная в полостях между внутренней трубкой и наружной. Причем хозяйственная вода протекает последовательно по всем 6-ти трубкам, а отопительная течет по 3-м параллельно в одном направлении и по трем параллельно в обратном.

Принцип работы: когда нет протока ГВС работает насос, ОВ циркулирует по системе нагреваясь в теплообменнике. Когда появляется проток ГВС, насос отключается, циркуляции по системе нет, в теплообменнике нагревается ГВС.

На верхнем рисунке представлен первичный теплообменник, который выпускается компанией Мора Топ. На правом рисунке изображен вторичный теплообменник. Ниже приведена функциональная схема работы котла со вторичным теплообмеником в режиме нагрева ГВС.

Принцип работы: когда нет протока ГВС работает насос, ОВ циркулирует по системе нагреваясь в теплообменнике.

Когда появляется проток ГВС насос продолжает работать, трехходовый кран переводит поток ОВ с системы отопления на вторичный теплообменник в котором происходит теплообмен между отопительной и хозяйственной водой.
Итак, с принципом работы разобрались. Теперь давайте приведем преимущества и недостатки того и другого способа нагрева ГВС.

Битермический теплообменник

1. более дешевое производство (битермический теплообменник дешевле чем два отдельных теплообменника и трехходвый вентиль)
2. Занимает меньше места внутри котла в сравнении с первичным, вторичным теплообменником и трехходовым вентилем с подводящими трубками.

1. Во время работы котла в режиме отопления в контуре ГВС теплообменника хоз. вода нагревается до той же температуры что и ОВ. Если в системе отопления задана температура выше 60 градусов, то при открытии крана пойдет вода той же температуры что может привести к ожогу. Из-за этого на котлах с битермическим теплообменником температуру ОВ програмно ограничивают 75-77 градусами.
2. В момент использования ГВС в контуре отопления теплоноситель неподвижен, а в момент работы котла на отопление в контуре ГВС вода неподвижна. Соответственно в первом случае теплоноситель, а во втором вода нагреваются до высоких температур без циркуляции что приводит к избыточному образованию водного камня на поверхностях теплообмена.
3. Из рисунка видно, что теплоноситель циркулирует в одной трубке по 4-м полостям параллельно. Так же параллельно он циркулирует параллельно по 3-м трубкам теплообменника. Соответственно если засоряется накипью хотя бы одна из 12-ти полостей до такой степени, что проток через нее прекращается, то в этой полости происходит закипание теплоносителя. Это выражается в сильных шумах при работе котла. Такой теплообменник не всегда удается промыть даже при помощи специального оборудования. Стоимость замены теплообменника часто превышает 50% стоимости котла. Для того чтобы избежать неустранимых засоров теплообменника битермический теплообменник нужно промывать намного чаще.
4. У битермического теплообменника процесс изготовления сложнее чем у монотермического. Он имеет больше стыков, а следственно вероятность появления протечек больше. Бывают так же случаи, когда появляется утечка между контурами внутри теплообменника.
5. Битермический теплообменник в отличие от монотермического, практически не ремонтопригоден в случае утечки.

Первичный, вторичный теплообменник и трехходовой вентиль

1. Наличие вторичного исключает перегрев ГВС свыше 60 градусов, так как теплообмен происходит во вторичном теплообменнике между ОВ (максимальная температура 80 градусов) и ГВС. Это исключает риск получения ожога.
2. В виду того, что ГВС не нагревается выше 60 градусов (в битермическом теплообменнике до 80) и нагрев идет только в тот момент, когда есть проток через второй контур (в битермическом греется всегда) – образование накипи во вторичном теплообменнике идет в разы медленнее чем в битермическом при прочих равных условиях.
3. Так как в первичном теплообменнике нет второго контура, проходное сечение трубок теплообменника больше и соединить все трубки можно последовательно. Это сводит к минимуму шансы на полный засор теплообменника. И даже сильно забитый накипью теплообменник всегда можно промыть.
4. По отдельности каждый из узлов стоит дешевле чем битермический теплообменник, а следственно и ремонт в случае поломки будет менее затратный.

1. Это решение дороже, что отражается на конечной стоимости котла.
2. В трехходовом вентиле есть механически сопряженные элементы, которые увеличивают риск поломки.

Из всего выше сказанного следует, что если главным критерием выбора котла не является низкая цена, то выбор лучше сделать в пользу котла с монотермическим и вторичным теплообменником.

9 мыслей о “Котел с битермическим теплообменником или со вторичным?”

Помогите пожалуйста, скоро отопительный сезон, а теплообменник забит конкретно, вода в кране вообще не течет. Я его снял, заливал и уксус и кислоту уксусную, как было так и есть, говорят из-за плохой воды образовался камень. Вода и впрямь плохая, накипь очевидна из-за своей не грамотности фильтра не поставил вот и попал. Проживаю в Татарстане г. Набережные Челны…Какие варианты могут быть по прочистки или все же замена. ?.

Для того чтобы понять, есть ли смысл мучиться с промывкой нужно определить как проходит вода или теплоноситель по трубкам теплообменника. В статье наглядно показано на рисунках, что прохождение может быть одновременно по нескольким трубкам, а может быть последовательным по всем трубкам. В первом случае теплообменник имеет смысл промывать если он на начальной стадии засорения и проход для промывающей жидкости есть во всех трубках. Во втором случае можно промыть даже очень сильно забитый теплообменник. Сначала его нужно продуть компрессором для того чтобы освободить место под промывающую жидкость. Затем залить раствором кислоты. Если реакция идет слишком сильно и кислота не проходит в теплообменник, нужно снизить концентрацию кислоты при первой заливке. Можно пользоваться специальными аппаратами для промывки. Кислоту можно применять практически любую. Самая доступная и безопасная это лимонная и сульфоминовая. Первую можно приобрести в продуктовом магазине, вторую в специализированных организациях торгующих бытовой химией.

Преимущества данного теплообменника в том, что благодаря большому объему теплоносителя в теплообменнике во время изменения температуры и скорости потока воды ГВС сглаживаются пульсации температуры воды на выходе котла.

Котел Леопард 24 БТВ работал без нареканий 5 лет. А нынче при большом отборе ГВС падает давление в системе отопления иногда до нуля. После подпитки свежей водой давление растет до 3 атм и приходится стравливать до нормы и дальше без отбора горячей воды держится стабильно. В чем дело? В теплообменнике или в расширителе? Качество воды нормальное (соли около 0,2 г/л).

В описанной ситуации первое что нужно проверить наличие воздуха в расширительном баке. Скорее всего расширительный бак не работает не работает так как должен.

К недостаткам можно также отнести ограниченную работу в режиме ГВС и приготовление меньшего количества горячей воды, чем в котлах с двумя теплообменниками.

Количество подготавливаемой горячей воды не зависит от исполнения котла. Эта величина напрямую связана только с мощностью котла.

Битермический теплообменник. Конструктивно такой вид теплообменника можно охарактеризовать термином «труба в трубе». В одной части циркулирует теплоноситель, а в другой горячая вода. Основное преимущество таих котлов – это цена. В таких котлах дополнительно не надо устанавливать трехходовой клапан и вторичный теплообменник, соответственно и затраты на его изготовление ниже. Меньшее количество деталей способствует и повышению его надежности.

Всё правильно, но всегда есть «но» 🙂 Главный недостаток — малый ресурс теплообменника при использовании котла на некачественной воде и теплоносителе. Часто не подлежит промывке, а цена теплообменника — примерно 3/4 от стоимости нового котла. При высокой заданной температуре теплоносителя в зимний период, при открытии крана горячей воды, из крана сначала пойдёт кипяток, что небезопасно. Особенно, если в доме есть дети.

Битермический теплообменник в разрезе — nehomesdeaf

Битермический трубный змеевик: что это такое, устройство, преимущества, и недостатки. Котлы с битермическим теплообменным аппаратом

Инновационный прогресс в сегменте оборудования для отопления развивается в различных направлениях. Одни производители выполняют ставку на улучшение рабочих свойств простой базы агрегатов, иные продвигают самые новые устройства автоматизированного управления, а третьи на базисном уровне также занимаются и оптимизацией конструкций. К последней группе разработок можно отнести битермический трубный змеевик. Что это такое? В сущности, это камера нагрева, способная исполнять две различные задачи – готовить воду конкретно для отапливания, и для нужд ГВС, другими словами для бытового использования.

Общие сведения о битермическом теплообменнике

Традиционные трубные змеевики для котлов предполагают деление камер нагрева. Другими словами для обслуживания контуров отопления предназначен одна камера – в основном, главная, а для ГВС – побочный отопительный прибор. Такое выполнение имеет много положительных качеств, впрочем на фоне соединенных камер нагрева становятся понятны и его слабые стороны. При этом будет неверно считать, что в другом варианте вода перемешивается – этот принцип не позволяет и битермический трубный змеевик. Что это такое в плане подхода к обслуживанию воды? Это то же самое радиаторное оборудование, но с общим корпусом, в котором заключены и камеры для нагревания носителя тепла, и отсеки для подготовки бытовой воды. В битермических системах тоже работает принцип зонирования обслуживания различных сред, но это можно отнести собственно к внутреннему разграничению камер. Тогда как обыкновенный разделенный трубный змеевик изначально имеет две разнообразные камеры.

Конструкционное устройство

Сейчас нужно разобраться с особенностями конструкции битермических отопительных приборов, которые и дают возможность ему по отдельности воплощать в жизнь нагрев различных сред. Профессионалы определяют подобные конструкции понятием «труба в трубе» или «секция в части». Если в обыкновенном теплообменнике планируется комплект труб, которые имеют пустотелую нишу, то битермическое устройство выделяется внутренним разделением на несколько сегментов – это зоны, в которых течет вода для ГВС и теплоснабжения не смешиваясь. И уже по традиционной схеме к трубам также фиксируются медные ребра-пластины, повышающие показатель отдачи тепла. Понятно, что в зависимости от способа интеграции уже в целевое оборудование будут предусматриваться и другие характеристики конструкции отопительного прибора. В особенности, устройство битермического теплообменного аппарата котла на газу ориентируется на разогрев горелкой, благодаря этому корпус может учитывать добавочные слои защиты. Обязательно для всех теплообменных аппаратов предусматриваются и средства гарантии безопасности от замыкания электротока. Так как контуры могут сопрягаться с другими линиями инженерно-коммунального оснащения, заземление и наличие предохранителей в составе котельных установок станций также считается обязательным.

Как не прекращает работу битермический трубный змеевик?

Рабочие режимы при отоплении и горячем водоснабжении имеют несколько отличий. В первом варианте происходит обыкновенный нагрев воды в процессе сгорания газа – если идет речь о тех же газовых водогреях, к примеру. Другими словами в режиме теплоснабжения происходит прямой нагрев носителя тепла, который дальше двигается по собственному контуру. Что же касается эксплуатационного режима в формате ГВС, то данная функция в определенном роде считается вторичной. Также происходит первичный нагрев носителя тепла, и уже от него тепло подается секциям с водой, необходимой для ГВС. В данном случае трубные змеевики для отапливания не распространяют воду для отапливания по подобающим контурам – она остается в собственной части. Практически для всех битермических котлов действует одно правило – в одно и то же время работать может лишь один из 2-ух контуров. Одновременная движение воды по замкнутому контуру для отапливания и ГВС неприемлима.

Котлы на битермических теплообменниках

Применение битермических отопительных приборов в котельных получает все широкое распространение. Очень часто большие изготовители сами создают проекты моделей на своих деталей, среди них и трубные змеевики. Одним из лидеров в сегменте считается фирма Immergas, предлагающая котлы с теплообменными аппаратами на 6 трубках. Подобная конструкция даёт плюс если сравнивать с 4 и 5-трубчатыми теплообменными аппаратами, так как расширенная секция может находиться недалеко к пламени горелки. Тем не менее, нужно иметь в виду и теплопроизводительность, которую обеспечит 6-трубчатый трубный змеевик котла. Битермический рабочий принцип в этом случае может выдавать порядка 24 кВт и это может быть избыточно для приватных домов и больших коттеджей за чертой города. Также разработкой битермических агрегатов занимаются компании Vaillant, Navien, Protherm. Продукцию данных изготовителей выделяет не только современная конструкция, но и практичность. Инженеры стремятся давать модели возможностями плавной регулировки пламени, опцией охлаждения теплообменного аппарата и т. д.

Плюсы битермических агрегатов

Положительные качества теплообменных аппаратов с единым блоком распространяются и на результативность нагрева как такового, и на удобство контроля, не если говорить о наиболее высокой надежности агрегатов. Что же касается эффективности, то битермические отопительные приборы функционируют с малым коэффициентом потерь тепла. Если в разделенной на 2 блока системе требуется нагрев 2-ух блоков, то в этом случае обслуживается начинка одного корпуса – естественно, возрастает объем выделяемого тепла. В плане управления битермический трубный змеевик выгодно по такой же причине. Терморегуляторы ориентируются на показатели одного цельного блока, что проявляется на точности приобретаемых данных. Надежность, со своей стороны, достигается благодаря минимизации соединительной сферы услуг – по существу, требуется лишь связка между теплообменным аппаратом и снабжающими каналами.

Минусы конструкции

Главным минусом битермической конструкции считается ограничение во время работы с жидкостями, сочными солями. В этом контексте можно подчеркнуть несовершенство моноблочного корпуса и коаксиальных контуров в середине, они очень быстро покрываются накипью. Плюс к этому, битермический трубный змеевик не может обеспечить ту же продуктивность, как в случае с разделенными отопительными приборами. Касается это собственно ГВС, так как сама конструкция подразумевает маленький объем обслуживаемой для этих задач воды.

Отзывы потребителей

Сами клиенты по большей части выделяют энергетическая эффективность данного решения. Хозяева котлов и накопительных водонагревателей, которые прежде имели дело с классическими разделенными теплообменными аппаратами, указывают и на высокую отдачу тепла, и на невысокий расход газа. Но это можно отнести к случаям, когда применяется собственно газовая снабжающая сфера услуг, в которую вводятся котлы с битермическим теплообменным аппаратом. Отзывы хозяев, которые нечасто пользуются отопительной функцией – напротив, говорят о невыгодности подобных агрегатов. А дело все в том, что котлы с разделенным нагревом дают возможность работать целенаправленно на одну из задач – теплоснабжение или ГВС, что оказывается экономично.

Маленькие детали эксплуатации

Изготовители битермического оборудования отмечают, что не допустить скоротечный износ нагревательной начинки можно путем выполнения нескольких правил эксплуатации. К подобным относится, например, игнорирование профилактической проверки контуров. Очень часто битермический трубный змеевик на систему обогрева и ГВС устанавливают из расчета на долговременную и регулярную эксплуатацию. В режиме насыщенной работы даже относительно чистейшая вода может плохо отображаться на состоянии труб отопительного прибора. Естественно, иногда требуется чистка поверхностей секций.

Не рекомендуется и резко наращивать температуру теплоснабжения. В отличии от разделенных теплообменных аппаратов моноблочные системы просят побольше времени для приготовления ГВС. Когда применяются трубные змеевики для отапливания, это фактически неприметно, так как для этих задач вода согревается быстро. Но жидкость для домашних потребностей, как уже говорилось, нагревается во вторую очередь.

Заключение

Выбор в пользу битермического котла необходимо делать исключительно после четкого анализа потребностей в водной массе и отоплении. Подобный вариант оправдывает себя в ситуациях, когда предполагается приблизительно в похожих объемах задействовать и теплоснабжение, и ГВС. Естественно, летом битермический трубный змеевик будет ощутимо проигрывать в энергетической эффективности традиционным отопительным приборам, однако за период длительной зимы разница эта нивелируется в пользу первого варианта. Стоит еще сказать, что к хорошим качествам соединенных блоков нагрева можно отнести компактность конструкции. В большинстве случаев это маленькие котлы, которые много места не занимают и очень легко сопрягаются с управляющими термостатическими клапанами.

Битермический трубный змеевик – что это такое, преимущества, и недостатки

Во многих европейских газовых водогреях, ставится битермический трубный змеевик. Если судить по заверениям изготовителей – это уменьшает цена изготовления и почти не отражается на отдаче тепла и КПД оборудования для отопления.

Во всемирной сети наоборот, можно отыскать много публикаций, предостерегающих от приобретения котлов с битермическим теплообменным аппаратом. Чтобы разобраться, где истина предстоит выяснить о конструкционных особенностях и эксплуатации устройства.

Как устроен трубный змеевик битермического типа

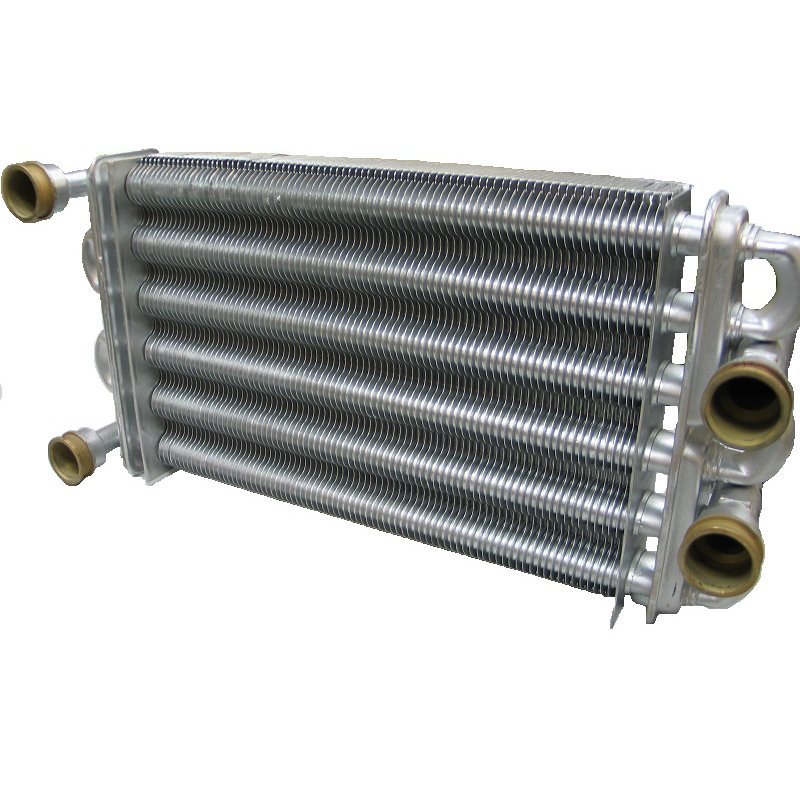

Битермический трубный змеевик в разрезе, собой представляет две трубки разного диаметра, сделанных из теплопроводящего материала. Внутренняя полость, согнута в виде ромба. Главная трубка сделана из меди, внутренняя из алюминия (металл может изменяться) в зависимости от производителя. Сверху прессованием или пайкой, крепятся теплоаккумулирующие пластины.

Рабочий принцип котла с теплообменным аппаратом битермического типа, состоит в следующем:

• Пластины аккумулируют тепло и греют трубки с циркулирующим в них носителем тепла. Первый контур, главная труба теплообменного аппарата, необходима для прокачки жидкости для системы обогрева, второй (в виде ромба), для ГВС.
• Метод работы котла следующий – пока не открыт кран горячей воды, по теплообменному аппарату двигается исключительно тепловой носитель системы обогрева. Как только требуется подача ГВС, нагрев на теплоснабжение на время останавливается.

Выходит, что двухступенчатые газовые котлы с битермической конструкцией теплообменного аппарата, действуют по принципу поочередного нагрева системы обогрева и ГВС, что дает возможность более точно тратить тепло, получаемое от горелки.

Служебный срок теплообменного аппарата, зависит от определенных факторов: химического состава воды для ГВС, толщины стенок, заложенных изготовителем. Слабым местом и в тоже время минусом битермических теплообменных аппаратов, считается склонность оседанию накипи в середине стенок теплообменного аппарата.

Теплогенератор с 2-мя теплообменниками раздельного типа, продолжит работать на нагрев носителя тепла, после зарастания контура ГВС. Устройство битермического теплообменного аппарата котла на газу, подобной возможности не даёт. После зарастания контура, работа котла полностью заканчивается.

Как и чем вымыть трубный змеевик с битермической конструкцией

Промывание теплообменного аппарата в котлах битермического типа, считается обязательной и прописана в инструкции по эксплуатированию. Практически, изготовитель имеет право отказать в гарантийном обслуживании при нарушении данного условия. При своевременной промывке, достигается полное регенерация теплообменного аппарата – пропускной способности контура.

Способов промывки несколько:

• Дома – Самый аскетический способ, состоит в заполнении котла жидкостью для промывки и пропускании ее через контур, при помощи бустера – насоса, создающего давление. Операция занимает 15-20 минут и не просит разбора котла.Минус ремонта собственными руками в том, что некоторые применяемые средства агрессивны и ошибочное выполнение процедуры, нередко приводит к потере герметичности теплообменного аппарата. Убрать течь между контурами очень сложно. Поломку приводит к надобности замены теплообменного аппарата.
• В гарантийном центре – идеальный вариант обслуживания, дающий возможность увеличить служебный срок котла и не допустить его ранний выход из строя. Химические агрессивные вещества, при сервисном обслуживании используют, только если не получилось реконструировать способность пропуска очень мягкими способами.

Есть еще несколько рецептов промывки теплообменного аппарата: использование уксусной или лимонной кислоты, и т.п. Народные способы малоэффективны и не приносят значительной пользы.

Какой трубный змеевик лучше – отдельный или битермический

Разница между битермическим и раздельным теплообменным аппаратом, заключается не только в применяемом рабочем принципе. Выделяется диаметр внутренней пустоты контуров.

Два теплообменного аппарата, работающих на ГВС и отдельно на теплоснабжение, больше в диаметре, благодаря этому обрастают длительнее и меньше сконны к отложению кальция на стенках.

Подбирая между раздельным теплообменным аппаратом или битермическим, берут во внимание еще 1 фактор. Стоимость последнего устройства, ощутимо ниже. В среднем, стоимость за котел уменьшается примерно на треть. Небольшая цена, это важное преимущество теплообменного аппарата битермического типа.

Если постоянно проходит чистка теплообменного аппарата, а на подпитку системы обогрева и подачу водообеспечения поставлена фильтрационная система, и водоподготовки, битермический котел отслужит не менее чем аналог с 2-мя отдельными контурами.

Битермический трубный змеевик

Хочется приобрести и установить для отапливания и горячего водообеспечения (ГВС) на самом деле надежный и качественный котел, однако подобрать его не легко. На рынке можно найти большое количество конструкций и модификаций. Важным элементом котла считается трубный змеевик, и на нем акцентируется все внимание. Подобрать битермический трубный змеевик или разделенные трубные змеевики для отапливания или ГВС? В чем характерность битермических теплообменных аппаратов, и насколько они оправдуют собственное применение, определить весьма не легко в виду отсутствия объективной информации кроме маркетинговых брошюр или скептической критики соперников.

Что это такое

Битермический отопительный прибор соединяет в одной конструкции трубные змеевики для отопительного контура и для ГВС проточного типа. Идея заключается даже не в комбинировании трубок некоторых контуров на единой площадке пластин теплообменного аппарата.

В середине ключевой трубы из теплопроводящего металла, чаще меди, вмонтирована вторая трубка, согнутая в виде ромба. Внутренняя трубка припаивается по всей длине к внешней в трех-четырех точках. Зазор между стенками применяется для прокачки и водонагрева для отапливания. Внутренняя полость отдана под ГВС.

По поверхности внешней трубки прессованием или пайкой крепятся пластины для увеличения площади теплопередачи с продуктами горения и более хорошего водонагрева.

Как это работает

1. Тепло от пластин переходит на поверхность внешней трубки и дальше воде в отопительном контуре. Когда использовано теплоснабжение зимой, а горячая вода не включена, то жидкость двигается исключительно по отопительному контуру, а контур ГВС перекрыт.
2. Как только открывается горячая вода, перекрывается отопительный контур и запускается контур ГВС. Тепло от внешнего контура и всего теплообменного аппарата в общем переходит в водной массе, текущей по внутренней пустоты. Как только кран горячей воды перекрывают, возобновляется ток в теплоснабжении.

Единовременно не прекращает работу лишь один контур. Второй в данное время перекрывается. Сделано это для уменьшения воздействия на выходную водную температуру от нагревания носителя тепла и наоборот, контролируя таким образом, куда будет расходоваться тепло от атмосферной горелки или сжигания иного типа топлива.

Рабочая схема котла на газу с битермическим теплообменным аппаратом

В общем котлы с биметаллическими теплообменными аппаратами получаются на 10-15% доступнее и лишь на 1-2% ниже по КПД систем с теплообменниками раздельного типа. Это можно достигнуть благодаря уменьшению затраченного материала без усложнения техпроцесса и за счёт отсутствия трехходовых клапанов и арматуры для регулировки.

Преимущества, и недостатки

Самое главное преимущество битермических отопительных приборов уже было озвучено. Они стоят намного дешевле и при этом несущественно теряют в продуктивности. Соединение контура для отапливания и ГВС почти не проявляется на скорости нагрева проточной воды и одновременно не уменьшает кол-во нагреваемой воды. Сравнивая котлы одной мощности у одного и того же изготовителя, можно заметить, что возможный расход горячей воды практически не выделяется.

Второй нюанс – это способ водонагрева. За счёт трех-четырех точеного крепления внутренней трубки к внешней возрастает площадь соприкасания носителя тепла с теплообменным аппаратом. Практически тепло от пластин делится не только по поверхности внешней трубки, но и переходит отчасти на внутреннюю трубу. Таким образом увеличивается быстрота нагрева.

В контуре ГВС при использовании только теплоснабжения вода нагревается до заданной температуры обогревания и не забирает на себя тепло, аж до момента пока не откроют кран горячей воды.

Как только кран горячей воды открывается, в трубах уже есть отлично прогретая вода. Отопительный контур перекрывается, и остаток воды в середине теплообменного аппарата дополнительно возвращает тепло, не мешая его переходу от пластин к горячей жидкости во внутренней пустоты.

Что же на счёт минусов?

И они также есть. Непростая форма поверхности в середине трубок потенциально увеличивают скорость отложения солей. Тем более, если поставлена высокая температура для отапливания в границах до 95оС включительно. Впрочем это в основном считается трудностью не теплообменного аппарата, а подготовки воды.

В теплоснабжении по определению тепловой носитель нужно заливать подготовленный. Для этого жидкость избавляют от излишка солей, железа и других включений или, как минимум, смягчают, добавляют антифриз и другие добавки, исключающие образование накипи. Если даже не готовить воду она в системе отопления двигается по замкнутому контуру и по прошествии времени из нее уходят соли, общее кол-во которых не пополняется.

В отношении горячей воды все может зависеть от адекватности клиента и наличия предочистки и фильтрации. Если есть подозрения, что вода жёсткая и содействует появлению накипи, то и одноконтурник с большим сечением канала в теплообменном аппарате будет под угрозой.

Накипь в теплообменном аппарате

Во всяком случае до котла необходимо установить фильтр или фильтрующую станцию исключающую попадание солей и извести в ГВС и естественно в кран потребителю.

Еще одна характерность – это отдельная работа отопительного контура и горячего водообеспечения:

• В первый момент пока открыта горячая вода, при работающем отоплении, потечет практически кипяток (зависит от установленных показателей обогревания).
• Тепловой носитель не нагревается при использовании ГВС, однако традиционное отопление даже с наиболее небольшим объемом все равно обладает высокой теплоемкостью и инертностью. Придется задействовать весьма долго горячую воду, чтобы почувствовать снижение тепла в помещении зимой.

Зато в завершении можно сказать и о последнем преимуществе битермического теплообменного аппарата. Летом не появляется трудностей с получением горячей воды. Тепловым источником для нее остается все тоже горение топлива, и не надо прогревать весь контур либо даже специально подготовленный ограниченный контур по циркулярному насосу, чтобы обрадовать себя горячим душем.

Какой лучше отдельный или битермический

Сказать, какой из них получше или во всем лучше нельзя. С прекрасным высококачественным исполнением две конструкции справляются с установленными задачами. Рабочий режим и специфики, связанные с данным, которые видит покупатель, либо не ощущаются, либо имеют схожую природу, другими словами что в одном случае, что в ином требуется привыкнуть к каким-то ограничениям или особенности работы котла.

Битермический трубный змеевик, а точнее готовый котел с ним обойдется не дорого, что для большинства может стать определяющим аргументом. Тем более что без весомого усложнения конструкции в котле применяется только один узел теплопередачи, который можно эксплуатировать даже легче, чем разделенные контуры.

С битермическим теплообменным аппаратом легче определиться с высококачественной моделью котла. Как ни удивительно, даже в одной линейке котлов с раздельными отопительными приборами часто можно встретить комбинирование разных по конструкции и материалам теплообменных аппаратов для отапливания и ГВС. Подбирая котел, нужно будет внимательно проверять специфики и технические свойства всех его компонентов, чтобы не сделать ошибки. Ведь если позариться на качественный отопительный контур, можно получить проблематичный узел, отвечающий за горячую воду.

Сказать, что котлы с двумя контурами с теплообменниками раздельного типа лучше благодаря собственной ремонтопригодности, нельзя, это будет явным преувеличением. Проблема с накипью или прочими типами отложений на стенках трубки важна одинаково для всякого котла во время использования неподготовленной воды. Принципы ремонта и применяемые приемы такие же для теплообменных аппаратов самой разной конструкции. Если же взять во внимание, что в раздельном радиаторе может применяться пластинчатый трубный змеевик, и совсем окажется, что битермический намного живучее.

Лайфхак. Как промыть обратным током и без химии водопровод и газовую колонку

Битермический теплообменник определение, устройство, плюсы и минусы. Котлы с битермическим теплообменником

Теплообменник котла

В начале запомните, что теплообменник является основным элементом, как таковым, в устройстве газового котла. Именно через теплообменник тепловая энергия от дымовых газов передается теплоносителю (первичный теплообменник) и через теплообменник от горячего теплоносителя к холодному (вторичный теплообменник). Стоит отметить, что оба этих теплообменника очень часто заменяют смешанным теплообменником, более известным как битермический теплообменник. На первом фото смотрим расположение теплообменника в газовом котле с закрытой камерой сгорания.

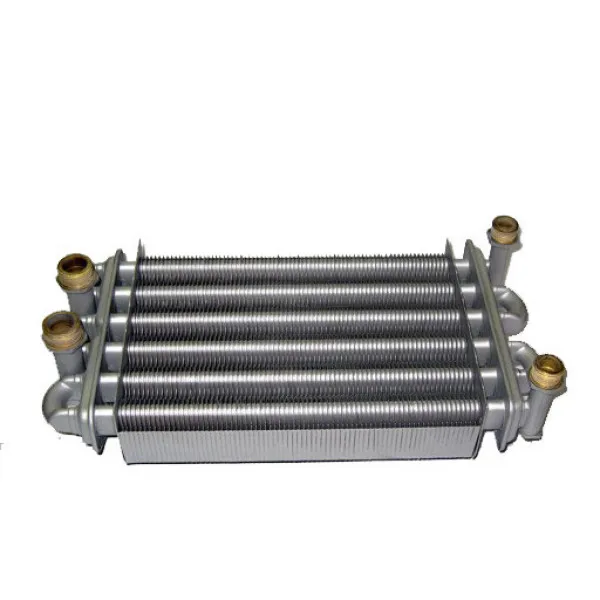

На втором фото внешний вид теплообменника.

Типы газовых котлов

По принципу действия газовые котлы делятся на две группы:

1. конвекционные;
2. конденсирующий.

К первой группе котлов относят традиционное оборудование, производящее отопление за счет сжигания газа, при этом часть тепла уходит вместе с дымовыми отходами. Принцип работы такого котла прост, понятен, а цена сравнительно невысока.

Котлы второго типа разработаны по новым технологиям, позволяющим более полно использовать теплоту сгорания газа. Это позволяет получить КПД примерно на 15-20 процентов выше, чем у конвекционной модели. Это означает соответствующую экономию топлива и более дешевое тепло. Однако она заметно выше, чем у конвекции.

Многие европейские и мировые компании занимаются разработкой и производством газовых котлов. Практически все современные модели оснащены надежной автоматизированной защитной системой, не требующей ручного управления, отвечающей за подачу топлива и поддержание температуры в заданном режиме. Модели, оснащенные регулятором давления газа, гарантированы от перегрева, возгорания и других подобных поломок, так как он немедленно прекратит подачу газа в случае падения давления, утечки топлива или гашения пламени.

23.01.2013 10 529

Во многих европейских газовых котлах установлен битермический теплообменник. Судя по заверениям производителей, это удешевляет производство и практически не влияет на теплоотдачу и КПД отопительного оборудования.

В Интернете, наоборот, можно найти множество статей, предостерегающих от покупки котлов с битермическим теплообменником. Чтобы разобраться, где правда, нужно узнать об устройстве и работе устройства.

Теплообменники из стали

Теплообменник из стали технологически наиболее прост в изготовлении. Отсюда дешевизна таких котлов, а значит и их доступность.

Сталь, как материал, обладает хорошей пластичностью, в связи с чем под воздействием температур теплообменник из стали менее подвержен термической деформации.

В то же время сталь подвержена коррозии, а значит, срок службы котла со стальным теплообменником относительно меньше. Да и вес у таких котлов большой, а КПД не самый лучший.

Функционирование

Давайте посмотрим, как работает это устройство. В этом случае тепло от пластин передается внешней трубе , а затем воде в панели радиатора. Зимой, если включено отопление, при закрытии горячей воды она циркулирует в приборе, а контур ГВС перекрывается.

После запуска горячей жидкости радиатор закрывается и открывается контур ГВС. При этом тепло от наружной трубы теплообменника передается воде, которая течет преимущественно во внутренней части оборудования.

После закрытия воды процесс нагрева возобновляется. При выборе подходящего оборудования для обогрева помещений необходимо обращать внимание на конструкцию любого устройства.

Необходимо решить, в каких случаях следует установить газовый радиатор, а в каких случаях выбрать оборудование с разделительным теплообменником.

Битермический теплообменник газового отопления можно описать следующим образом, он действует как труба в трубе. Панель нагревается во внешней трубе, а внутренняя часть готовит воду для ГВС.

Чугунный теплообменник

Чугунный теплообменник не подвержен коррозии, но требует тщательного обслуживания и бережной эксплуатации. Эти особенности вытекают из их свойств чугуна и главное – хрупкости чугуна. Неравномерный нагрев, который чаще всего происходит из-за накипи, приводит к трещинам в теплообменнике.

Информация: Промывка теплоносителя является обязательным и основным элементом технической эксплуатации газового котла. Охлаждающая жидкость промывается

• 1 раз в год, при использовании в качестве теплоносителя – проточная вода (не рекомендуется),
• 1 раз в 2 года, при использовании – антифриз,
• 1 раз в 4 года, если используется очищенная вода.

Профилактические работы

Во избежание затруднений при очистке теплообменника необходимо проводить периодические профилактические работы. В этом случае лучше всего использовать любой химический метод, предполагающий неразборный метод, и использовать те вещества, которые есть в составе реактивов. После промывки теплообменников необходимо обработать их специальным раствором, который предотвратит появление накипи и ржавчины на стенках агрегатов.

Идеальным вариантом является установка фильтров-умягчителей или специальной системы фильтрации. Это обеспечит защиту теплообменника от ненужного загрязнения и отложений, а также уменьшит жесткость воды. Кроме того, из-за быстрого появления накипи и подверженности металла коррозии желательно проводить частую промывку битермического теплообменника, что позволяет предотвратить образование налета на металле. Для уменьшения появления накипи необходимо очищать воду, используемую в системе, в частности, снижать показатель ее жесткости. Делается это за счет использования специальных фильтров и обратного осмоса.

Промывка битермического теплообменника – необходимая процедура, благодаря которой можно значительно продлить «жизнь», то есть срок службы оборудования. Очистку следует производить по мере загрязнения прибора, но рекомендуется ежегодно промывать смесью реагентов.

Какой котел выбрать с битермическим или пластинчатым теплообменником?

Главная> Статьи> Какой выбрать котел с битермическим или пластинчатым теплообменником?
06.04.2014
Начать статью хотелось бы со следующего: 1. Наша компания занимается газовыми котлами итальянской фирмы Immergas, на котлах этого производителя мы и приведем пример.

2. Хотим отметить, что Immergas производит широкий ассортимент бытовых настенных газовых котлов, их более 80 моделей. А у компании Immergas в модельном ряду есть такие котлы как с битермическим теплообменником, так и котлы с двумя теплообменниками. Вы можете выбрать любую понравившуюся модель:

EOLO Star 24 3E – котел с одним теплообменником EOLO Mythos 24 2E – котел с двумя теплообменниками

3. На наших рынках встречаются недобросовестные или недобросовестные продавцы. Пугают людей различными фотографиями и образцами поврежденных теплообменников, как битермических, так и пластинчатых (вторичный теплообменник). Теплообменники ломаются и засоряются независимо от их конструкции. Теплообменники забиваются накипью только при неправильной эксплуатации котла и это не зависит от того, какой конструкции газовый котел (с одним или двумя теплообменниками). Поэтому мы просто расскажем, почему мы выбрали котлы с битермическим нагревом Обменник и его преимущества.

4. Сразу покажем фотографии котлов с двумя теплообменниками, чтобы не было вопросов, что в котле с двумя теплообменниками проблем не возникнет. И они не забиты накипью, только в рассказах продавцов ;).

Исходя из нашего опыта, мы рекомендуем котлы с битермическим теплообменником. Преимущества котлов с битермическим теплообменником: 1. Более быстрое приготовление горячей воды + более высокая эффективность приготовления горячей воды. В котле с битермическим теплообменником горячая вода нагревается непосредственно пламенем горелки, что способствует более быстрому нагреву воды, экономии газа и электроэнергии, чем в котлах с двумя теплообменниками.

В котле с двумя теплообменниками для нагрева горячей воды необходимо сначала нагреть первичный теплообменник (на отопление), когда он в свою очередь нагреется, только тогда он будет нагревать горячую воду во вторичном теплообменник. Это приводит к значительному потреблению воды, электричества и газа. Увеличивает время ожидания, а не комфорт.

КПД котла с одним теплообменником – 93,4% КПД котла с двумя теплообменниками – 91,7%

2. Больше комфорта при регулировании температуры воды … Так как в котле с одним теплообменником пламя горелки нагревает непосредственно теплообменник для приготовления горячей воды, регулировка температуры более точная и быстрая. Также такие котлы гораздо быстрее адаптируются к изменениям поступающей холодной воды (температура, расход, напор).

А теперь представьте: холодная вода, поступающая в котел, изменилась по температуре (расходу, давлению), тогда котел с одним теплообменником моментально реагирует и меняет пламя на отопление. Чтобы приспособиться к новым условиям, котлу с двумя теплообменниками изначально необходимо изменить температуру воды в первичном теплообменнике (отопление) и только после этого начнет изменяться температура во вторичном теплообменнике, а это приводит к большой дискомфорт.

3. Более надежная конструкция. Простая, но очень надежная конструкция котла с битермическим теплообменником связана с отсутствием таких ненадежных узлов, как трехходовой клапан и вторичный теплообменник. Меньшее количество деталей повышает надежность котла без ущерба для комфорта и эффективности.

Если в контуре отопления начинает образовываться накипь (при неправильной эксплуатации котла), то есть есть вероятность отрыва частиц накипи от теплообменника, то: В котле с двумя теплообменниками эти куски накипи попадет прямо во вторичный теплообменник, тем самым велика вероятность его поломки, придется покупать новый вторичный теплообменник (стоит до 150 евро). В котле с битермическим теплообменником такой ситуации быть не может, так как вторичного теплообменника нет, и куски накипи будут уходить в систему отопления, тем самым не повреждая котел.

4. Более доступный сервис. Котел с битермическим теплообменником при образовании накипи можно без проблем промыть и почистить. Тогда в котле с двумя теплообменниками практически невозможно промыть вторичный теплообменник, в силу его конструкции: такие теплообменники состоят из набора пластин, расстояние между которыми составляет 2-3 мм, и имеется высокая вероятность того, что при промывке теплообменник забьется еще больше (его стоимость доходит до 150 евро).

5. Более доступная цена котла с битермическим теплообменником. Котлы с битермическим теплообменником дешевле на 10-15%. Это связано с отсутствием таких компонентов, как трехходовой клапан и вторичный теплообменник.

Мифы о битермическом теплообменнике: 1. Недостатком битермического теплообменника является то, что теплоотдача в режиме ГВС ограничена. Взяв паспорта котла с битермическим теплообменником и котла с двумя теплообменниками, можно увидеть следующее: Тот и второй котел готовят горячую воду одинаково. При Δt = 30°С котлы могут производить 11,1 л/мин горячей воды. Этого достаточно для одновременного использования двух точек разбора. Таким образом, мы видим, что котлы не отличаются по производительности по горячему водоснабжению.

2. Постоянные перепады температуры горячей воды. Современный котел имеет функцию плавной модуляции пламени. Это позволяет котлу точно поддерживать температуру воды на заданном значении, быстро и точно реагировать на изменение температуры воды и ее расхода. Таким образом, у вас всегда будет горячая вода заданной температуры, независимо от температуры поступающей холодной воды и расхода горячей воды.

3. Процесс отложения солей (накипи) более интенсивный. Благодаря функциям: – плавная модуляция пламени – функция постциркуляции воды – функция охлаждения теплообменника – магнит против накипи – магнит против накипи Образование накипи в контуре горячей воды практически равно нулю Только Immergas предоставляет 5-летнюю гарантию на битермический теплообменник в случае образования накипи в системе горячего водоснабжения.

Часто конкуренты (или просто неподготовленные продавцы) показывают такие фото:

Разберем это фото подробнее:

1. Изначально был недорогой теплообменник и на нем сэкономили. В Immergas теплообменник состоит из 6 трубок. Это дает то преимущество, что площадь теплообмена больше, и поэтому его не нужно устанавливать ближе к факелу горелки, в отличие от теплообменников с 4 и 5 трубками, где площадь теплообмена намного меньше, и она необходимая для получения мощности котла в обоих случаях – 24 кВт. Соответственно ниже температура пламени, нагревающего стенки теплообменника.

Вывод: чем больше нагреваются стенки теплообменника, чем выше температура внутри его трубок, тем быстрее и интенсивнее образуется накипь.

2. Образование накипи происходит одновременно по всей площади теплообменника (равномерно прогревается пламенем горелки), как, например, на фото с раздельным теплообменником, это видно.

Вывод: на фото битермического теплообменника видно, что забита только одна трубка. Соответственно, это вызвано не естественным образованием накипи, а другими проблемами (мы их разберем ниже).

3. Накипь в отопительном контуре. Котел работает в закрытой системе отопления. Вода там со временем становится «мертвой». При его нагреве на стенках теплообменника в дальнейшем не образуется накипь. Если засорился теплообменник в системе отопления, то это происходит из-за: а. Основным заводским браком теплообменника является течь воды из трубок теплообменника. б. Дефект в системе отопления, по причине некачественного монтажа системы отопления – протечка воды в трубах, расширительном бачке, радиаторах и т. д. В обоих случаях приходится постоянно подпитывать систему отопления свежей пресной водой. А если делать это постоянно, то на стенках теплообменника будет образовываться накипь, что приведет к полной закупорке трубок. И это не зависит от конструкции и типа теплообменника. Если вам приходится постоянно подзаряжать систему отопления или повышать температуру отопления и горячей воды, то сразу вызывайте сервис на диагностику.

4. Почему забит контур ГВС? Вначале происходило образование накипи в контуре отопления – с самого начала засорялся контур отопления, а когда контур отопления перестал быть “подушкой” между пламенем горелки и контуром ГВС, постепенно начал засоряться контур ГВС, так как пламя начало греть непосредственно контур ГВС…

Ошибка абонента: 1. Постоянно включал систему отопления и не вызывал мастера. 2.Не делал ежегодное обслуживание котла, на котором мастер проверяет расход воды по ГВС. А также спрашивает, как зимой работала система отопления. 3. Постоянно повышалась температура отопления (радиаторы грели меньше) и горячей воды (становилась постепенно холоднее). Как надо было страдать и не уважать себя? – вызывать мастера для замены и ремонта, только до полного забивания каналов. В этой ситуации теплообменник подлежит только замене.

Вывод: Если Вам показывают забитый теплообменник по контуру отопления и одновременно по контуру ГВС, то это причина в контуре отопления, а не как в системе подготовки ГВС. При засорении контура отопления, как правило, сами абоненты не хотят обращаться в сервис или искать виноватых в протечке в системе отопления. И какой бы теплообменник или марку котла вы ни установили, результат будет один.

При открытии крана горячей воды льется кипяток, можно обжечься. Котел имеет режим установки температуры. И горячая вода не будет выше температуры, установленной на бойлере. Максимальную температуру можно установить 55°С. И есть разница в подготовке горячей воды в котлах, только в отопительный сезон: – В котле с битермическим теплообменником сначала идет горячая вода (но не более 55 °С зимой при работающей системе отопления), то она снижается до заданной. – Постепенно нагревается в котле с двумя теплообменниками. Недостаток этого теплообменника – когда котел работает в летнем режиме, а система отопления не работает. Чтобы нагреть воду в теплообменнике ГВС, необходимо дождаться, пока она нагреется в первичном теплообменнике системы отопления. Это большой дискомфорт во время ожидания горячей воды.

Подводя итог написанному выше, именно битермический теплообменник является идеальным вариантом с точки зрения высокого качества, надежности, удобства эксплуатации и приемлемой стоимости.

Как правильно монтировать оборудование

Установить такое оборудование можно как самостоятельно, так и с помощью специалистов по установке котлов. Единственное условие, которое нельзя нарушать, это включение котла в газовую систему самостоятельно, ведь такую ​​работу придется доверить специалисту. При этом такие люди должны иметь специальные допуски и сертификаты. Если домовладелец нарушит это положение, то, во-первых, его отключат от системы, а во-вторых, наложат очень крупный денежный штраф. Но чтобы самостоятельно подключить чугунный газовый котел, еще нужны строительные навыки.

Чугунные котлы имеют внушительный вес, поэтому если покупается навесной котел, то под него необходимо монтировать внушительную раму. Такое оборудование необходимо устанавливать в котельной.

И к такому техническому помещению предъявляются особые требования:

• высота потолков в котельной должна быть не менее 3 метров, а помещение не менее 4 кв. Эти параметры подходят для котла средней мощности, но чем больше котел, тем больше он должен быть вокруг места. Обычно такие вещи рекомендует сам производитель;
• наличие хотя бы одного окна, т.к. должен быть приток воздуха. Проем для двери должен быть шириной 80 см, а зазор между полом и дверным полотном должен быть не менее 35 мм;
• должно быть расстояние не менее 3,5 метров до электрических и газовых установок или приборов;
• на полу, в месте, где планируется установка чугунного котла, заливается цементная стяжка, и это место армируется стальной пластиной. Важно помнить, что лист стали должен располагаться под всей поверхностью днища отопительной установки, а также выступать наружу на 3-4 см с ее лицевой стороны;
• материалов с огнеупорными качествами необходимо усилить всю часть стены, где будет проходить труба дымохода.

Это будет Вам интересно >> Принцип работы двухконтурного котла “Бош”

Основной бумагой для самостоятельной подготовки котла к монтажу его в систему должен быть сопроводительный документ по форме инструкций, разработанных производителем.

Такой документ дает параметры и регламентирует порядок подключения котла к магистральному трубопроводу, к системе дымохода, а также к системе обратки и подачи.

Принцип работы битермического теплообменника

Режимы работы на отопление дома и ГВС разные. В первом случае теплоноситель нагревается при сгорании топлива и далее движется по контуру. Обеспечение водоснабжения реализовано как второстепенный вариант. Таким же образом нагревается носитель, тепло отдается емкостям, отведенным под жидкость для хозяйственных нужд. В этом случае вода не должна двигаться по контуру, она находится в баке.

Большинство котлов с таким теплообменником способны одновременно обслуживать только один контур. Параллельной циркуляции теплоносителя на отопление и подогрев воды в этом случае не происходит. При закрытом кране через теплообменник проходит только жидкость, относящаяся к системе отопления жилища. Открывая подачу горячей воды, потребитель приостанавливает нагрев системы отопления на время забора. Выполнение двух задач по очереди помогает больше сосредоточиться на тепле, подаваемом горелкой.

Котел газовый секционный двухконтурный. Выбираем двухконтурный газовый котел

Выбирая отопление газовым котлом, в первую очередь нужно определиться, хотите ли вы котел одноконтурный или двухконтурный. В чем их отличия, устройство и как работает двухконтурный котел в разных режимах – эти темы рассмотрены ниже.

Чем отличается двухконтурный котел от одноконтурного, принцип работы

Одноконтурные котлы отопления могут нагревать только теплоноситель, который идет в систему отопления. Двухконтурный, плюс отопление, еще может нагреть воду для хозяйственных нужд. Дополнительный функционал обеспечивается дополнительными устройствами, так что устройство двухконтурного котла сложнее, чем одноконтурного.

Еще один момент: двухконтурные котлы обязательно автоматические, так как за работой всей «начинки» следит автоматика (есть датчики, сигналы которых обрабатываются микропроцессорами).

Для газовых котлов характерна высокая степень автоматизации. Отопительное оборудование, работающее на других видах топлива, также может иметь автоматику, но подготовка горячей воды в них не реализована (во всяком случае, пока не реализована). Так что если говорят «двухконтурные котлы», то обычно имеют в виду газовые. Далее, рассматривая, как работает двухконтурный котел, речь пойдет именно о газовых агрегатах.

В зависимости от способа установки они могут быть настенными или напольными. А вот напольные двухконтурные скорее исключение. А вот настенные модели больше идут с возможностью подготовки воды для горячего водоснабжения.

Теплообменники двухконтурных котлов бывают двух типов: битермические и двухконтурные пластинчатые. Поговорим подробнее об устройстве, преимуществах и недостатках обоих видов.

Устройство и принцип действия 2-х контурных котлов с пластинчатым теплообменником

Котлы с пластинчатым теплообменником, по сути, имеют два теплообменника, расположенных в разных местах. Один – основной – работает как при включении оборудования на «отопление», так и при нагреве горячей воды. Второй начинает греться только тогда, когда где-то включается горячая вода.

Теплообменник ГВС (вторичный) и основной теплообменник (первичный)

Как работает двухконтурный котел на отопление?

При работе на отопление алгоритм работы котла с двойным пластинчатым теплообменником следующий (управление по температуре теплоносителя):

1. Включается насос, который гонит теплоноситель по трубам отопления. Он циркулирует, минуя все радиаторы, входящие в систему.
2. Температура охлаждающей жидкости контролируется датчиком, сигнал с которого поступает на микропроцессор. Если в настройках установлена ​​более высокая температура, подается сигнал на открытие газового клапана на горелку, образуется искра.
3. Горелка зажигается, начинается прогрев теплообменника, через который проходит теплоноситель. Насос работал все это время.
4. При достижении заданной температуры подача газа прекращается. Насос работает некоторое время (от 20-30 секунд до минуты или чуть больше). Это необходимо для охлаждения нагретого теплообменника, иначе оставшийся в этой части теплоноситель может закипеть.
5. Насос выключается, котел некоторое время находится в дежурном режиме.
6. Затем процесс начинается снова путем запуска циркуляционного насоса.

Аналогично работают и одноконтурные котлы, оснащенные автоматикой. Разница проявляется во втором режиме – при приготовлении теплой воды.

При нагреве воды для ГВС

Когда где-то в доме открывается кран горячей воды, в двухконтурном котле включается второй теплообменник. Посмотрим, как работает двухконтурный котел при нагреве воды:

Алгоритм работы прост и незамысловат, хотя само устройство двухконтурных котлов безусловно сложнее (и стоят они дороже), чем одноконтурных. Но они также обеспечивают несравненно больший комфорт.

Летний режим

Так как отопление в теплый период работать не должно, а греть воду очень нужно, в современных двухконтурных котлах предусмотрен летний режим. Оборудование переносится на него нажатием кнопки. В этом случае трехходовой кран перекрывает магистраль отопления и циркуляция происходит по замкнутому контуру внутри котла.

Как работает двухконтурный котел только на нагрев воды? Работа двухконтурного котла в летнем режиме отличается тем, что подача газа и розжиг горелки происходит при открытии крана горячей воды. Сигнал на блок управления поступает от датчика расхода. При достаточном расходе (обычно 2,5 л/мин) подается команда на подачу газа в горелку и ее розжиг. Расход газа регулируется в зависимости от заданной температуры ГВС.

После прекращения подачи горячей воды газ перекрывается, а горелка гаснет. Циркуляционный насос еще некоторое время работает (режим постциркуляции). Это нужно для того, чтобы охлаждающая жидкость не закипела (и не образовалась накипь).

Как следует из принципа работы двухконтурного газового котла, при нагреве воды для ГВС теплоноситель в системе отопления не нагревается. Многие считают это недостатком и боятся замерзнуть. На самом деле никто не замечает этих «отключений». Даже если нужно налить ванну теплой воды, это займет не меньше 20 минут, а то и 30 минут. С радиаторами за это время ничего не произойдет — слишком велика тепловая инерция системы. Даже при небольшом объеме охлаждающей жидкости такие «простои» незаметны.

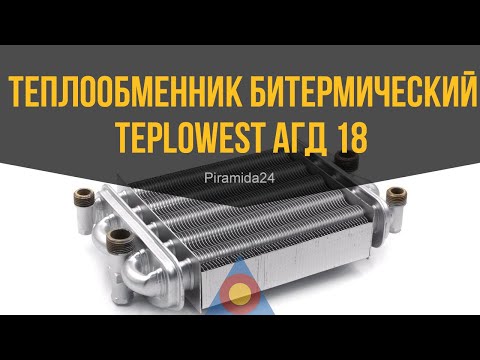

С битермическим теплообменником

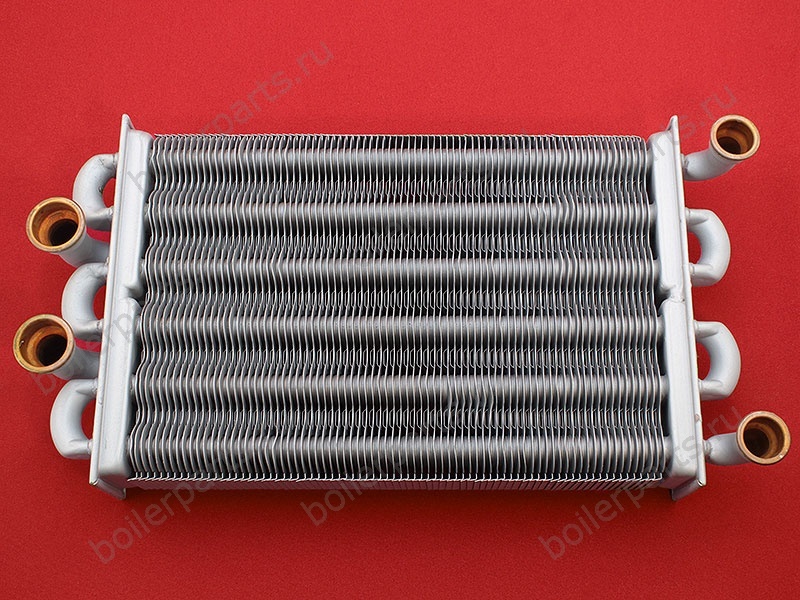

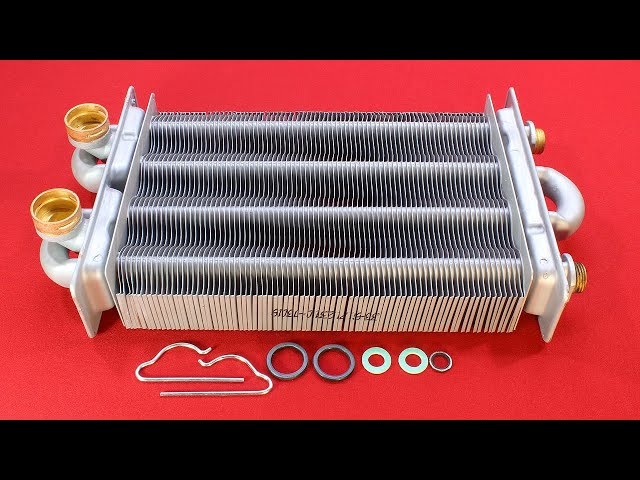

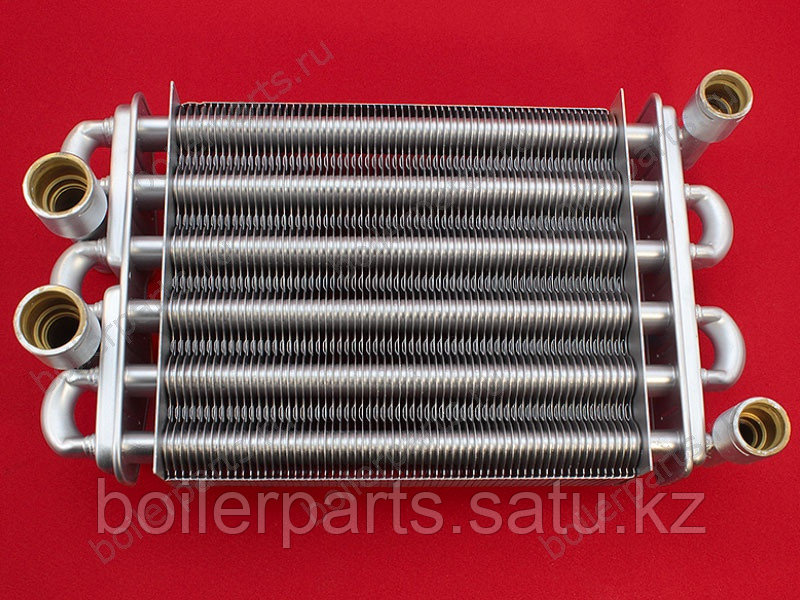

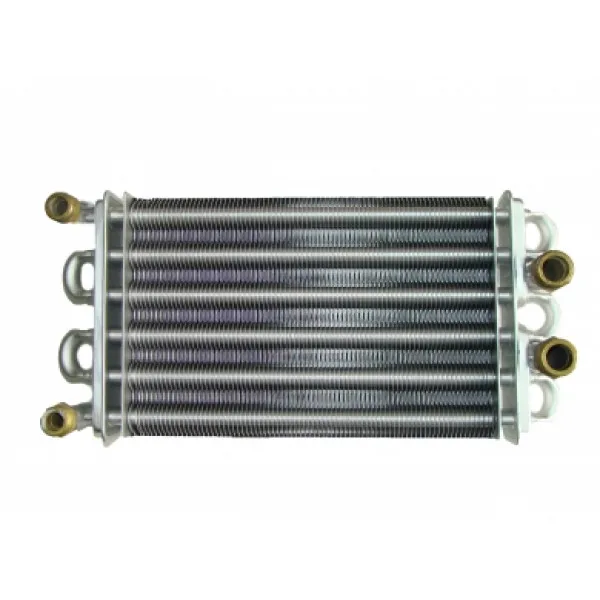

Битермический теплообменник сконструирован по принципу «труба в трубе». Внутренняя структура может быть разной – фирмы стараются усовершенствовать свою продукцию и пробуют разные варианты. Неизменным остается одно: одна большая труба делится на части – вдоль. Они разделены металлическими перегородками, герметичны и не сообщаются.

Как работает двухконтурный котел с битермическим теплообменником? По одной части трубы – наружной – циркулирует теплоноситель, который подается в систему отопления. Во второй части – внутренней – вода появляется только после того, как где-то открывается кран с горячей водой. Ранее работавший контур отопления закрывается (по сигналу с щита управления), все тепло идет на приготовление горячей воды. Все это время циркуляционный насос не работает.

При прекращении подачи горячей воды (закрытии крана) включается циркуляционный насос, снова нагревается теплоноситель, который циркулирует по трубам отопления. Как видите, устройство двухконтурных котлов с битермическими теплообменниками проще – меньше деталей, датчиков и соответственно проще в управлении. Это отражается на цене – они немного дешевле. При этом КПД таких котлов в режиме нагрева воды несколько выше (в среднем 93,4% против 91,7%).

Есть и недостатки – часто засоряются битермические теплообменники. В режиме водяного отопления циркуляция в контуре теплоносителя отсутствует. Это не проблема, если система герметична (так и должно быть) и не требует постоянной подпитки.

Но если где-то есть протечка и для поддержания рабочего давления в системе отопления необходимо постоянно доливать воду, происходит постепенное зарастание просвета той части трубы, по которой циркулирует теплоноситель. Когда эта щель оказывается забитой солями, активнее нагревается та часть, которая проводит воду для горячего водоснабжения. Это приводит к тому, что начинают забиваться соли и эта часть котла просто перестает работать.

Как выбрать теплообменник

При выборе двухконтурного котла отопления необходимо решить, покупать ли котел с битермическим теплообменником или с раздельными теплообменниками. Вам придется решать, потому что однозначного ответа нет. Вот критерии:

Теперь вы не только знаете, как работает двухконтурный котел, но и какие теплообменники в него можно установить.

Двухконтурные котлы отопления получили широкое распространение благодаря удобству и компактности. Они обогревают дома и одновременно служат источниками горячего водоснабжения. То есть нет необходимости покупать отдельно водонагреватель и отдельно отопительный прибор. Каков принцип работы двухконтурного газового котла и из каких частей состоит это устройство? Об этом мы и поговорим в нашем обзоре.

Устройство двухконтурного газового котла

Для того, чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в контуре отопления и переключаются на контур ГВС. Слаженная работа всех компонентов позволяет рассчитывать на безотказную работу оборудования. Зная устройство двухконтурного котла, можно понять принцип его работы.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винта, так как нам нужно только понять назначение основных агрегатов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: контур отопления и контур ГВС.

• Горелка, расположенная в открытой или закрытой камере сгорания – это сердце любого отопительного котла … Нагревает теплоноситель и вырабатывает тепло для работы контура ГВС. Для обеспечения точного поддержания заданной температуры наделен электронной системой модуляции пламени;
• Камера сгорания – в ней находится указанная выше горелка. Он может быть открытым или закрытым. В закрытой камере сгорания (точнее, над ней) мы найдем вентилятор, отвечающий за нагнетание воздуха и удаление продуктов горения. Именно он является источником тихого шума при включении котла;
• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по системе отопления и при работе контура ГВС. В отличие от вентилятора камеры сгорания насос не является источником шума и работает максимально тихо;
• Трехходовой клапан – именно эта штука отвечает за перевод системы в режим генерации горячей воды;
• Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь нагревается теплоноситель, используемый в отопительном контуре или в контуре ГВС для нагрева воды;
• Вторичный теплообменник – именно в нем готовится горячая вода ;
• Автоматика – управляет параметрами оборудования, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и выключает различные узлы, следит за наличием пламени, исправляет ошибки и выполняет другие полезные функции.

В нижней части корпусов расположены патрубки для подключения системы отопления, труб с холодной водой, труб с горячей водой и с газом.

В некоторых моделях газовых двухконтурных котлов используются сдвоенные теплообменники. Но принцип работы остается практически таким же.

Как видите, устройство газовой колонки отличается только отсутствием отопительного контура.

Выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, трудности отпадут. Здесь можно отметить сходство с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бак, циркуляционный насос и группа безопасности.

Анализируя принцип работы и устройство газового двухконтурного котла, следует отметить, что вода из контура ГВС никогда не смешивается с теплоносителем. Теплоноситель заливается в систему отопления по отдельной трубе, подключенной к отоплению. Горячая вода готовится за счет циркуляции части теплоносителя через вторичный теплообменник. Впрочем, об этом мы поговорим чуть позже.

Принцип работы двухконтурного газового котла

Теперь приступим к разбору принципа работы газового двухконтурного котла. Мы выяснили назначение отдельных узлов и модулей, теперь эти знания помогут нам понять, как работает все это оборудование. Принцип работы рассмотрим в двух режимах:

• В режиме обогрева;
• В режиме производства горячей воды.

В режиме отопления котел обеспечивает теплом Ваш дом.

Сразу отметим тот факт, что работа сразу в двух режимах невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, который направляет часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при отоплении, а затем узнаем, как работает техника в режиме горячего водоснабжения.

В режиме отопления двухконтурный котел работает так же, как и самый обычный проточный водонагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только достигается требуемый температурный режим, подача газа прекращается. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах погодозависимая автоматика может влиять и на температуру наружного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который нагнетается через систему отопления. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальный поток воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, расположенного в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа с горячей водой

Что касается контура горячей воды, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Возникающий поток воды приводит к срабатыванию трехходового клапана, отключающего систему отопления. При этом зажигается газовая горелка (если в это время она была выключена). Через несколько секунд из крана начинает течь горячая вода.

При переходе на режим ГВС полностью отключается отопительный контур.

Рассмотрим принцип работы контура ГВС. Как мы уже говорили, его активация приводит к отключению операции отопления – здесь может работать только одно, или ГВС, или система отопления. Все это управляется трехходовым вентилем. Он направляет часть горячего теплоносителя на вторичный теплообменник — обратите внимание, что на вторичном пламени нет. Под воздействием теплоносителя теплообменник начинает нагревать протекающую через него воду.

Схема несколько усложнена, так как здесь задействован малый круг циркуляции теплоносителя. Такой принцип работы нельзя назвать самым оптимальным, но двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. В чем особенности котлов с комбинированными теплообменниками?

• Простая конструкция;
• Высока вероятность образования накипи;
• Более высокая эффективность ГВС.

Как видим, недостатки тесно переплетаются с достоинствами, но более ценны отдельные теплообменники. Конструкция несколько сложная, но масштаба нет. Обратите внимание, что в момент работы ГВС прекращается подача теплоносителя через отопительный контур. То есть его длительная работа способна нарушить тепловой баланс в помещениях.

Как только мы закрываем кран, срабатывает трехходовой кран, и двухконтурный котел переходит в дежурный режим (или сразу включается подогрев чуть остывшего теплоносителя). Оборудование останется в этом режиме, пока мы снова не откроем кран. Производительность некоторых моделей доходит до 15-17 л/мин, что зависит от мощности используемых бойлеров.

Разобравшись с принципом работы газового двухконтурного котла, вы сможете разобраться в назначении отдельных агрегатов и даже сможете самостоятельно разобраться в вопросах ремонта. На первый взгляд устройство кажется очень сложным, а плотная внутренняя компоновка вызывает уважение – ведь разработчикам удалось создать практически идеальное отопительное оборудование. Двухконтурные котлы, такие как Vaillant, активно используются для отопления зданий. различного назначения и для получения горячей воды, заменяющие сразу два устройства. А их компактность позволяет сэкономить место и избавиться от необходимости приобретения напольного котла.

Видео

Промывка (чистка) теплообменника газового котла своими руками. Газовый котел отопления в частном доме, чистка котла от нагара, полезные советы Газовый котел как почистить фильтры

Любое оборудование в частном доме, установленное для обеспечения комфортных условий проживания, нуждается в регулярном обслуживании. Это меры по предотвращению загрязнения и непосредственная процедура очистки отдельных деталей. Чистка газового котла – это тот самый процесс, в который без определенных навыков и знаний лучше не ввязываться. Поэтому предлагаем прочитать о том, какие способы чистки котлов существуют, а также как понять, когда необходимо их чистить.

Как очистить теплообменник?

Процесс очистки теплообменника зависит не только от его конструкции, но и от того, какая вода используется в системе: неподготовленная или подготовленная – со специальными добавками.

По конструкции теплообменник вполне может быть одного из нескольких типов:

• жаротрубный;
• битермический;
• пластинчатый.

Пластинчатые дополнительно делятся на несколько видов – вторичные и первичные для нагрева воды.

Важно! Жаротрубный теплообменник устанавливается в напольных котлах, битермический – в компактных напольных или настенных моделях.

Очистку проводят следующими способами:

• механический;
• химический;
• электрический разряд;
• гидродинамический.

Важно! Обслуживание газового оборудования, в том числе котлов, должны проводить специалисты, обладающие соответствующими знаниями. Если вам не хватает технических знаний и навыков, лучше вызвать на помощь мастера.

Как почистить жаротрубный теплообменник одноконтурного котла?

Чистка напольных котлов с жаротрубным теплообменником принципиально отличается от аналогичной процедуры навесного оборудования. В этом случае для проведения данной процедуры теплообменник снимать не нужно, а необходимо лишь обеспечить к нему доступ.

Для выполнения этой работы вам потребуются следующие инструменты:

• Щетка-ерш металлическая;
ключ
• ;
• ручная металлическая щетка;
отвертка
• ;
• кисть из нейлона или натурального ворса.

Важно! Первое, что вы должны сделать, это перекрыть кран подачи газа. Далее следуют 3 этапа работы – обеспечить доступ к теплообменнику, зачистить детали, собрать котел обратно. Этапы сборки и разборки зависят от конкретной модели.

Очистка двухконтурного котла

Для котла с водяным контуром отопления обязательна очистка вторичного теплообменника от внутренней накипи. Более того, его нужно чаще чистить, потому что через него проходит целый поток неподготовленной воды. Таким образом, на его стенках активно откладываются минеральные соли жесткости.

Важно! То же самое относится и к битермическим теплообменникам.

Как почистить котел от нагара в домашних условиях? Данная работа проводится в несколько этапов:

1. Первый – это механическая очистка наружной поверхности всех деталей и дымоходов от скопившейся сажи.
2. Второй этап – химическое, электроискровое или гидродинамическое удаление накипи.

Механическая очистка пластинчатых теплообменников

Очистить котел от нагара можно даже не снимая теплообменник. Для этого нужно всего лишь:

Важно! Подобные товары представлены в магазинах в достаточно широком ассортименте, вы можете приобрести Fauch и MAZBIT+. Но можно использовать и ту бытовую химию, которая предназначена для чистки духовок и грилей.

Перед демонтажем котла:

1. Отключите его от газа, ну и запальник отключите от электричества.
2. Слить воду из обоих контуров, а также из расширительного бачка.
3. Сначала снимите вторичный теплообменник, который находится сразу за крышкой котла.
4. Первичный, он же основной, снять несколько проблематичнее, т.к. придется разбирать саму камеру сгорания.

Как очистить поверхности изнутри?

Промывка внутренней поверхности жаротрубного, пластинчатого или битермического теплообменника возможна только с помощью специального оборудования:

• Насос высокого давления для гидродинамической промывки. Это устройство используется для удаления небольших отложений.

Важно! Плюсы этого устройства – быстрота процедуры и возможность очистки газового котла без снятия теплообменника.

• Бустер, он же кислотостойкий насос. Удаляет даже самую стойкую накипь. Преимущество – устраняет накипь, которую невозможно устранить другими способами.

Важно! При неправильном выборе реагентов (нейтрализаторов и кислот) сокращается срок службы теплообменника.

• Комплекс “Стример” для электроэрозионной очистки. Применяется для устранения накипи любой степени прочности. Преимущества – не влияет на металл теплообменника, обеспечивает высокий уровень очистки.

Важно! Недостаток: длительность и шумность процедуры.

Из всех вышеперечисленных способов в домашних условиях возможна только химическая очистка, ведь заводской бустер можно поменять на насос низкого давления. Все остальное оборудование и дорогое, и громоздкое, поэтому такую ​​чистку котла могут сделать исключительно сервисные центры.

Химическая очистка

В случае, если у вас есть бустер в эксплуатации, вы можете промыть самостоятельно:

1. Можно сделать бустер своими руками – это емкость на 10 литров с двумя шлангами и непосредственно насосом.
2. Чтобы процедура помогла устранить накипь, но не повлияла на поверхность металла, правильно подберите кислоту.
3. После обработки кислотой обязательно промойте теплообменник нейтрализатором.

Важно! Если котел чистили регулярно, на трубах образовались небольшие отложения, то лучше использовать лимонную кислоту. Концентрация приготовленного раствора следующая: 5 литров воды на 200 г кислоты.

Если накипь старая или используется неподготовленная вода с высоким процентным содержанием минералов, то есть жесткая вода, берут более радикальные средства – растворы на основе ортофосфорной, соляной или серной кислоты.

Использование раствора соляной кислоты без ингибиторов коррозии не рекомендуется, так как это может повредить оборудование.

Как часто следует чистить котел?

Во всех технических документах на котлы указано, как часто необходимо производить его чистку:

• Для замкнутых контуров с добавкой реагентов, они же одноконтурные котлы отопления, очистку не нужно делать часто. Его можно проводить 1 раз в 2-3 года.
• Вторичный и битермический теплообменник необходимо очищать каждый год, а при плохих условиях эксплуатации – два раза в год.

По каким признакам понять, что котел нуждается в чистке?

Признаки того, что вам срочно нужно почистить газовый котел.

Каменные дома популярны с давних времен, потому что они надежны и долговечны. Спустя несколько столетий мы можем наблюдать постройки из этого природного материала, которые до сих пор хорошо сохранились. Отделка дома сегодня натуральным камнем все также востребована и диктует новые стилевые условия. Отделку можно выполнить, комбинируя несколько видов натуральных материалов. В результате получается надежное стильное укрытие, способное выдержать удар. внешней среды и негативного механического воздействия. Больше нет такой необходимости полностью строить дом из камня. Натуральный камень идеально подходит для отделки дома и требует гораздо меньше материала, чем полное возведение стен. Ассортимент камня довольно большой, каждый может подобрать материал на свой вкус как по цвету, так и по фактуре. Преимущества облицовки Если сравнивать облицовку камнем с другими материалами, то на их фоне она, безусловно, выигрывает не только по прочности и долговечности, но и по внешнему виду. Также стоит отметить, что натуральный материал является экологически чистым и положительно влияет на здоровье…

Загородная недвижимость – это уникальное место, где можно расширить свое воображение. Так же интересны идеи установки и строительства собственного бассейна. Если лет 20 назад чиновники могли возводить препятствия для строительства бассейна, то сейчас вопрос упирается больше в финансирование и борьбу за креативный дизайн. По общей спецификации существует два вида бассейнов – сборно-разборная конструкция и стационарный вариант. Особенности конструктивной части бассейна Для строительства бассейна рекомендуем Вам пройти полное межевание, где, заказав кадастровые услуги, Вы сможете составить межевой план участка, на котором будет закреплена граница. Сборные конструкции сегодня можно купить в любой торговой точке, а стоимость таких изделий колеблется от 7 до 50 тысяч рублей. Главное условие – найти подходящее место и предусмотреть место для хранения бассейна в холодное время года. Стационарный бассейн – сложная и дорогая конструкция, но если вы все же решили начать строительство, учитывайте следующие факторы: Мы составляем проект из специалистов, имеющих соответствующую лицензию и квалификацию. Подготовка ямы для…

Секционный забор из металлических прутьев с цветным покрытием – популярное решение для ограждения территорий различного назначения. С помощью этого забора огораживают садовые и дачные участки, коттеджные поселки, территории частных домов, образовательных организаций, коммерческих объектов, спортивных сооружений, детских площадок, железнодорожных вокзалов, портов и т. д. Сегодня предлагается широкий ассортимент секций удилища, поэтому выбрать лучший способ ограждения стало намного проще. Достойная металлическая решетка забора здесь https://www.3d-perimetr.ru/ Изготовление секций Секция забора представляет собой прямоугольный фрагмент жесткой сетки из прутьев, полученный путем резки металлической проволоки с дальнейшей обработкой на специальном оборудовании. Так, в процессе производства используется технология горячего цинкования, нанокерамика, порошково-полимерная покраска, точечная сварка. Сочетание всех этих технологий позволяет добиться максимального результата – эффективности и долговечности полученного забора. Такие заборы не только эстетично выглядят, но и надежно защищают территорию. Для изготовления сеток используется качественная проволока без изъянов. Особенностью секций является внедрение нанокерамики. Такое покрытие служит для дополнительной стойкости металла к коррозии, а также повышает…

Непременным атрибутом любой отопительной системы является котел, выполняющий роль теплогенератора для отопления дома.

Современный рынок отопительного оборудования насыщен очень широким ассортиментом котлов различных типов. Но особое место в этом ряду занимают газовые котлы, которые с каждым днем ​​набирают все большую популярность.

Эта тенденция связана с тем, что агрегаты этого типа являются очень эффективными и экономичными устройствами для отопления. загородный дом и даже апартаменты. Чтобы газовый котел работал бесперебойно и стабильно, за ним необходимо правильно ухаживать.

Одним из видов такой услуги является чистка котла. Поговорим подробнее о том, зачем чистить газовый агрегат, а также какими способами это можно сделать.

При контакте с

Как часто следует чистить

Необходимость очистки возникает при обнаружении следующих негативных моментов в работе котла АОГВ:

Как правило, причинами таких отказов являются засорение котла. Для того чтобы понять, где скапливаются загрязнения, необходимо знать устройство котла.

Очищаемые узлы

Устройство данного типа оборудования имеет следующие узлы, которые необходимо периодически очищать:

• воспламенитель;
• горелка с форсунками;
• газовый фильтр;
теплообменник
• ;
топка
• ;
• дымоход.

Стоит отметить, что чистка каждого узла газового котла имеет свою специфику, на которой мы остановимся подробнее.

Воспламенитель

При нормальной работе запальника его пламя должно иметь вид конуса с голубым оттенком. Если пламя становится желтоватым, то это означает, что горелка загрязнена.

Порядок очистки происходит в следующей последовательности:

• перекрыть подачу газа в котел;
• открутить воспламенитель;
• тщательно очистить металлической щеткой;
• выполнить очистку;
• установить очищенный воспламенитель на место.

Горелка с форсунками

Эта деталь является основной в конструкции настенных и напольных газовых котлов, так как предназначена непосредственно для подачи топлива.

Последовательность очистки горелки с форсунками следующая:

• кран подачи газа закрыт;
• горелка снята с места установки;
• замечается расположение патрубка, после чего он аккуратно откручивается;
• осторожно очистить сопло щеткой;
• горелку очищают щеткой, а ее отверстие продувают с помощью подручного насосного оборудования;
• насадка вставляется в горелку по метке;
• установлена ​​горелка.

Совет специалиста: Горелку с форсунками необходимо очищать один раз в год, желательно перед отопительным сезоном.

Газовый фильтр

Данное устройство предназначено для очистки поступающего газа от различного рода загрязнений и примесей.

Поэтому очень важно регулярно очищать фильтр от накопившихся засоров.

теплообменник

Стоит знать, что основное назначение теплообменника двухконтурного котла – сколько воды будет нагреваться и с какой скоростью.

Также необходимо понимать, что этот элемент котельного агрегата может засоряться как изнутри, так и снаружи.

Внешняя часть теплообменника загрязнена сажей, что отрицательно сказывается на его работе. Этот узел котла можно очистить от сажи механическим способом, другими словами, чистка производится вручную.

Для этого потребуется следующий набор инструментов:

• скребки;
металлическая щетка
• ;
• различных форм ершей;
Электроинструмент
• с чистящими насадками.

Порядок очистки следующий:

• отключены подача газа и электроэнергия от котла;
• осторожно снимается теплообменник;
очистка
• производится удобными для этого инструментами;
• устройство возвращается на место.

Важный момент: старайтесь чистить с помощью инструмента без острых краев. В противном случае может быть нанесено повреждение теплообменнику, что в дальнейшем может вызвать коррозию изделия.

Причиной загрязнения внутренней части устройства может быть некачественный теплоноситель, из-за которого на стенках оседает накипь.

В результате снижается пропускная способность теплообменника, что в целом влияет на работу всего газового котла. Лучший способ очистить внутреннюю часть – промыть теплообменник газового котла химическими средствами.

Среди реагентов, которые применяются для очистки внутренних стенок, можно выделить следующие средства:

• кислота адипиновая;
• раствор сульфаминовой кислоты;
• специальный гель.

Примечание специалиста: выбор моющего средства должен зависеть только от степени загрязнения теплообменника.

Для проведения полного комплекса работ по очистке внутренних стен от накипи используется специальное моечное оборудование, которое называется бустерным.

Бустер состоит из следующих элементов:

• циркуляционный насос;
контейнер для реагентов
• ;
• электронагреватель.

Принцип очистки теплообменника с помощью промывочного устройства типа бустера следующий:

• для улучшения очищающих свойств реагент нагревают в емкости;
• с помощью насоса раствор под давлением подается непосредственно в теплообменник.

В результате циркуляции химреагента накипь отстает от внутренних стенок и выходит наружу вместе с отработанным раствором.

Специалисты советуют: с помощью бустера можно очистить не только контур водогрейных котлов, но и трубы всей системы отопления.

На вопрос, как часто чистить теплообменник, можно ответить, что чистка проводится по мере загрязнения, но не реже одного раза в год.

Топка и дымоход

Хотя газ является чистым видом топлива, сажа все равно со временем скапливается на стенках топки и в дымоходе. Скопление этого продукта горения мешает нормальному функционированию котла, так как пропадает тяга.

Поэтому рекомендуется тщательно следить за образованием сажи и регулярно чистить топку и дымоход. Надеемся, что информация, представленная в статье, будет вам полезна при чистке газового котла.

Посмотрите видео, в котором подробно показано, как правильно почистить газовый котел в домашних условиях:

Признаками засорения встроенного фильтра системы отопления газового котла Аристон является общее снижение температуры и недостаточный нагрев теплоносителя, с частым включением/выключением горелки.

Причина в том, что из-за забитого фильтра подача охлажденной «обратки» затруднена и циркуляционный насос котла начинает гнать жидкость через встроенный байпасный малый круг, быстро нагревая ее до заданной температуры, что приводит к отключению горелки. Затем медленно подаваемая обратка разбавляет это небольшое количество нагретой жидкости, котел снова включается на обогрев, быстро нагревается, выключается и т.д. Общая эффективность обогрева естественно падает.

Прежде всего, если котел используется для обогрева помещений, выключите его и дайте ему остыть.

Затем отключите электропитание, перекройте подачу тепла и выпускные клапаны. Снимите переднюю крышку, которая крепится снизу 2-мя винтами, потянув ее за нижнюю часть на себя и приподняв вверх, чтобы снять с верхних шпилек. Снимите тепловую защиту камеры сгорания, закрепленную двумя защелками. Для удобства лучше снять правую стенку, прикрученную 4-мя шурупами, двумя спереди и двумя снизу, отвести ее немного вправо и назад, и она легко снимается. Панель с регуляторами, манометром и всей схемой управления откидывается на петлях и после этого нам предстанет вот такой вид:

Цифра 1 указывает на клапан избыточного давления.

Цифра 2 — место установки нагревательного фильтра.

В первую очередь необходимо сбросить давление, для этого необходимо подставить емкость под защитный клапан (от клапана справа видна труба отвода воды) и удерживая корпус клапана одной рукой, осторожно потяните шток плоскогубцами и держите до тех пор, пока давление не будет полностью снято:

Теперь можно приступать к демонтажу фильтра.

Трубка вставляется прямо в конец фильтра и идет к манометру.

Защелка, удерживающая трубку манометра

Защелка фильтра

Откладываем трубку в сторону

Вынимаем фильтр ушными щипцами 9005, он был довольно тугой .

Вот такой “красавчик” у меня получился :

А это после чистки акриланом и средством для духовки Abro:

Собрать в обратном порядке. Примечательно, что монтажное отверстие и сопряжение фильтра имеют продуманную форму таким образом, что фильтр нельзя вставить в неправильное положение.

Когда знаешь как, оказывается ничего сложного, в следующий раз наверное даже правую стенку снимать не буду.

Будьте осторожны, эта статья не является официальным руководством.

Чистка газового котла позволяет использовать его максимально эффективно на протяжении всего периода эксплуатации. В статье поэтапно описан процесс очистки перед началом отопительного сезона на примере напольного дымоходного котла Житомир-3 с автоматикой Евросит-630.

Чистка бытового газового котла перед началом отопительного сезона должна проводиться в обязательном порядке. Для котлов, работающих круглогодично, эту процедуру проводят не реже одного раза в год. Сгорание газа в оборудовании с частично забитыми дымоходами происходит в неправильном режиме, что только усугубляет ситуацию, еще больше забивая котел сажей. В результате отравление угарным газом. Кстати, автоматическая тяга способна сработать только при засорении дымохода, но не при засорении каналов самого котла. Поэтому не стоит полагаться исключительно на автоматику и пренебрегать уборкой.

Важно знать, что газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Данная работа предоставлена ​​исключительно в ознакомительных целях, однако позволит владельцу газового котла контролировать качество работы, выполняемой газовой службой.

Подготовка к работе

Для выполнения работ по очистке газового котла потребуется следующий набор инструментов:

• рожковые ключи №8, 9, 10, 13 и 17;
плоская отвертка
• ;
кисть
• ;
металлическая щетка
• ;
кисть
• .

Перейдем к очистке колонки

Перекрыть кран подачи газа в котел. Ключом №10 откручиваем винт крепления под дверцей котла и снимаем дверцу.

Отсоедините провод, соединяющий пьезоэлемент и запальный электрод.

Ключом № 10 отвинтите фиксатор термопары. С помощью ключа № 9, открутите термопару от клапана.

Примечание: необходимо следить за тем, чтобы термопара не вращалась при отвинчивании.

Отмечаем глубину входа форсунки в основную горелку, чтобы не нарушить настройку котла.

Ключом №17 откручиваем гайку крепления медной трубки от горелки к вентилю. С помощью ключа № 10 открутите запальный электрод от запальной горелки и медную трубку от запальной горелки и клапана. Открутите два винта пилотной горелки плоской отверткой.

Прокладка, установленная под пилотной горелкой, пришла в негодность. Его нужно будет заменить.

Снимите форсунку с пилотной горелки.

Совет: Если форсунка застряла, можно слегка постучать по горелке гаечным ключом.

Откручиваем четыре винта крепления основной горелки к корпусу котла и винт крепления корпуса, чтобы можно было снять основную горелку.

Опустив основную горелку вниз, снимите медную трубку с клапана.

Снимите основную горелку.

Вынимаем гильзу термометра из корпуса котла.

Ключом №10 откручиваем четыре винта крепления верхней крышки котла и снимаем ее и лист утеплителя под ней.

Откручиваем две гайки крепления дымохода к корпусу котла.

Снимаем клеммы с датчика тяги.

Снимаем газопровод.

Снимаем завихрители с теплообменника котла. Чистим их щеткой. При необходимости используйте металлическую щетку.

Очищаем внешнюю часть теплообменника металлической щеткой. Очищаем каналы теплообменника щеткой на всю глубину. Очищаем нижнюю часть теплообменника щеткой. Также очищаем зазор между корпусом котла и полом. Отслоившийся мусор убираем пылесосом.

Ключом №13 откручиваем винт, фиксирующий глубину входа сопла в основную горелку и снимаем его.

Очищаем горелку щеткой и щеткой, чистим ее отверстия пылесосом. Очищаем дымоход от пыли снаружи и изнутри.

Очищаем внешнюю поверхность сопла щеткой, затем очищаем отверстия сопла иглой или проволокой.

Примечание. Диаметр иглы должен быть меньше диаметра отверстия сопла. Даже незначительное увеличение диаметра отверстия форсунки может повлиять на режим горения.

Устанавливаем основную горелку на место.

Устанавливаем медную трубку с насадкой и наживляем ее гайку на газовый клапан.

Только после этого закрепляем форсунку на горелке по метке ключом №13.

Окончательно затягиваем гайку медной трубки ключом № 17.

Запальную горелку очищаем металлической щеткой.

Так следует устанавливать термопару в пилотной горелке (острие термопары напротив языка пламени).

Установите пилотную горелку на новую прокладку.

Перед установкой форсунки в пилотную горелку ее необходимо слегка притереть к кончику медной трубки для лучшей герметизации. Форсунка также должна быть очищена или промыта.

Медную трубку подсоединяем к запальной горелке и к вентилю ключом №10.

Остальные части котла собираем в обратном порядке. При подключении запального электрода не зажимайте его ключом, достаточно сделать это вручную, т. к. он сделан из керамики и может легко треснуть.

Производим контрольную промывку всех соединений. Проверить герметичность соединения медных трубок с основной и пилотной горелками можно будет только при включенном котле.

Результат проделанной работы

Котел регулярно чистится каждый год перед отопительным сезоном. Критических загрязнений при очистке не обнаружено, однако видно, что грязь накапливается в течение года. Необходимость такой процедуры очевидна. После очистки котел легко разжигается, хорошо набирает температуру.

П.С. На фотографиях котла видны следы обгоревшей краски в районе смотрового окна. Это явный признак недостаточной тяги или загрязнения каналов котла. При этом проблема давно устранена, но следы, к сожалению, остались.

Теплообменник в газовом котле одна из основных деталей. Именно он определяет температуру и свойства жидкости, качество работы аппарата. Использование жесткой воды приводит к образованию накипи. Это, в свою очередь, вызывает перегрев оборудования, увеличение расхода топлива и увеличение нагрузки на насос.

Очистить котел от накипи можно самостоятельно

При ручном методе необходимо сначала снять деталь, а затем удалить налет металлической щеткой, скребком или пылесосом. При очистке будьте очень осторожны, чтобы не повредить детали и уплотнительные материалы. Это может привести к разгерметизации и повреждению котла.

Перед началом ручной чистки котла отопления обязательно отключите подачу газа.

Гидродинамический метод заключается в пропускании воды под высоким давлением через аппарат. Этот метод требует постоянного контроля давления в системе. Так как его критическое увеличение может привести к разрыву элемента.

Как очистить двухконтурный котел от накипи? Можно просто замочить детали в растворе, размягчающем отложения, а затем подручными средствами удалить всю грязь.

Химическая очистка котла

При использовании химического метода необходимо слить всю воду из системы отопления, а затем подключить к котлу бустер – специальный промывочный аппарат, оснащенный насосом. Налейте в него очищающий раствор и пропустите средство через теплообменник в течение нескольких часов без остановки.

Для химической очистки используйте:

• Смеси в виде порошка с сульфаминовой кислотой. Эти средства не повреждают металл и уплотнительные материалы.
• Раствор соляной кислоты, но делать это нужно с большой осторожностью: продукт очень агрессивен, а его отходы трудно утилизировать.
• Лимонная кислота – действует достаточно эффективно, но более бережно по сравнению с соляной кислотой.

После мытья нужно несколько раз прогнать чистую воду. Этот способ помогает очистить труднодоступные места на устройстве.





БЕСТРУБНЫЙ ТЕПЛООБМЕННИК И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ

Беструбный теплообменник и способ его изготовления

ОПИСАНИЕ

Уровень техники Настоящее изобретение в своем основном аспекте относится к теплообменнику. В частности, изобретение относится к газожидкостному теплообменнику, который имеет предпочтительное, хотя и не исключительное, применение в качестве газожидкостного теплообменника в водогрейных аппаратах, предназначенных как для бытового использования, так и для использования в жилых помещениях.

В других своих аспектах изобретение также относится к ребру вышеупомянутого теплообменника и к устройству для нагрева воды, включающему его, а также к способу изготовления такого теплообменника. Уровень техники

В области газожидкостных теплообменников вообще и, в частности, в области газожидкостных теплообменников для водогрейных аппаратов существует постоянная потребность в создании термически компактных теплообменников, т.е. поверхность теплообмена и общий размер теплообменника. Такой тип теплообменников позволяет уменьшить габариты при равной тепловой мощности или увеличить тепловую мощность при равных габаритах. Известное решение для удовлетворения этой потребности, успешно применяемое, прежде всего, в холодильных установках и автомобильной промышленности, представлено так называемым ^λλ «беструбные» теплообменники. В этих теплообменниках каналы, по которым течет жидкий теплоноситель, образованы последовательным соединением множества конических или усеченно-конических манжет, отходящих от соответствующих сторон множества ребер, выполненных с возможностью стягивания вместе . Отсутствие труб

позволяет при равной тепловой мощности сделать теплообменники более компактными и, в то же время, уменьшить количество необходимого металлического материала, а значит, и затраты.

Теплообменник этого типа, например, раскрыт в патенте США 2,028,458, в котором описана холодильная установка, содержащая конденсатор, имеющий теплообменную часть, образованную множеством горизонтальных труб и вертикальных ребер. Трубки образованы выступающими сужающимися трубчатыми частями, выполненными за одно целое с каждым ребром и приспособленными для вставки друг в друга, когда ребра стянуты пакетом.

Другой теплообменник этого типа раскрыт в патентной заявке FR 2728668, в которой упоминается теплообменник для использования, в частности, в качестве радиатора в автомобилях. Попытка использовать беструбные теплообменники известного типа в водонагревательных аппаратах для получения горячей санитарно-технической воды и/или для отопления помещений, весьма желательная в связи с указанными преимуществами, тем не менее до сих пор не дала результатов. Это связано с тем, что вода, обычно используемая в качестве жидкости-теплоносителя в этих применениях, содержит накипь и взвешенные частицы, в дальнейшем обозначаемые термином 9.1090 λλ примеси», а часто также подходящие добавки, которые могут вызывать отложения в каналах теплообменника, ухудшая тем самым теплообмен. На практике было установлено, что отложения примесей или добавок в беструбных теплообменниках известного типа при их использовании в этой области была настолько высока, что было необходимо чистить или даже заменять теплообменник после коротких периодов работы.Краткое изложение изобретения

Техническая проблема, лежащая в основе настоящего изобретения, заключается в создании теплообменника газ-жидкость, в частности, теплообменник газожидкостный для водогрейного аппарата беструбного типа, обладающий одновременно высокой теплоемкостью

эффективность обмена и достаточно длительный срок службы, даже когда жидкий теплоноситель содержит примеси и/или добавки, как в случае санитарной воды или воды для отопления помещений. Заявитель понял, что вышеупомянутая проблема может быть решена путем соответствующей модификации геометрии. фланцев, образующих каналы в беструбных теплообменниках, таким образом, чтобы на внутренних стенках каналов, по которым протекает жидкий теплоноситель, практически не было неровностей или полостей, которые могут способствовать осаждению и накоплению присутствующих примесей и/или добавок в жидком теплоносителе.

Заявитель полагает, что возможным объяснением высокого накопления примесей и/или добавок в беструбных теплообменниках известного типа, используемых в качестве газоводяных теплообменников в водогрейных аппаратах, является неровность внутренних стенок. воздуховодов. в котором течет вода. Фактически, перекрывание воротников, которое происходит, когда они соединяются для образования каналов, приводит к тому, что внутренние стенки каналов имеют выступы. Ниши, выявленные между последовательными проекциями, являются триггерными точками для осаждения и накопления примесей и/или добавок, присутствующих в воде. После того, как явление выпадения осадка запускается, оно происходит все быстрее, приводя к образованию отложений на внутренних стенках каналов, что значительно ухудшает теплообмен за гораздо более короткое время, чем в теплообменниках традиционного типа.

Этот недостаток, конечно, не встречается или встречается в гораздо меньшей мере при использовании чистых жидкостей или, во всяком случае, практически без примесей и/или добавок. Это объясняет возможность использования без недостатков беструбных теплообменников известного типа, например, в холодильных аппаратах или в качестве радиаторов для автомобилей, как, например, ^‘ . предусмотренные

вышеупомянутыми документами предшествующего уровня техники.

В соответствии с первым аспектом изобретение относится к газожидкостному теплообменнику, содержащему: множество ребер, плотно прилегающих друг к другу, каждое из которых имеет по меньшей мере одно сквозное отверстие и по меньшей мере одну манжету, коаксиально окружающую сквозное отверстие и существенно расширенную перпендикулярно поверхности указанных ребер;

– множество первых каналов, имеющих внутреннюю стенку и проходящих в направлении, по существу, перпендикулярном ребрам, при этом по крайней мере один из указанных первых каналов образован смежными участками воротников стянутых пакетом ребер, отличающийся тем, что указанный на по меньшей мере, одна манжета содержит первую часть с большей внутренней площадью поперечного сечения и вторую часть с меньшей внутренней площадью поперечного сечения и имеющую соответствующую внутреннюю стенку, при этом указанная первая часть образует приемное гнездо для приема второй части манжеты смежное ребро, так что внутренняя стенка указанной второй части проходит в продольном направлении по существу заподлицо с внутренней стенкой указанного по меньшей мере одного из указанных первых каналов.

Преимуществом является то, что модифицированная геометрия манжет позволяет иметь каналы, внутренние стенки которых являются по существу гладкими и не имеют неровностей. Поскольку триггерных точек для осаждения и накопления примесей в каналах по существу нет, теплообменник по изобретению, по-прежнему беструбного типа, может без недостатков применяться даже в качестве газоводяного теплообменника в водогрейных аппаратах, где нет используется особо «чистый» жидкий теплоноситель, часто богатый примесями и содержащий специальные добавки. Таким образом, изобретение позволяет получить преимущества бескамерного использования. вышеперечисленных теплообменников, а также производительность и срок службы трубчатых теплообменников, обычно используемых в водогрейных аппаратах.

Еще одним выгодным последствием наличия каналов с по существу гладкими внутренними поверхностями является то, что, в отличие от бескамерных теплообменников предшествующего уровня техники, гидродинамические условия жидкости-теплоносителя, которая течет в каналах, являются по существу независимыми ^, . от направления потока. Таким образом, в теплообменнике изобретения можно свободно выбирать как конфигурацию с ^{, так и} параллельные потоки и конфигурация с последовательными потоками, так как даже в последнем случае не возникают разности теплообмена из-за разных гидродинамических условий в каналах, протекающих в противоположных направлениях. Таким образом, теплообменник по изобретению обеспечивает большую гибкость в том, что касается его конструкции, основанной на динамике теплоносителя. Дополнительные предпочтительные признаки теплообменника согласно изобретению определены в прилагаемых пунктах 2-12 формулы изобретения, содержание которых полностью включено в настоящий документ посредством ссылки.

Во втором аспекте изобретение относится к теплообменному ребру для газожидкостного теплообменника, содержащему пластинчатое тело, в котором образовано по меньшей мере одно сквозное отверстие, соосно окруженное манжетой, проходящей по существу перпендикулярно поверхность указанного пластинчатого корпуса, отличающаяся тем, что указанная по меньшей мере одна манжета содержит первую часть с большей внутренней площадью поперечного сечения и вторую часть с меньшей внутренней площадью поперечного сечения.

Такие особенности позволяют после того, как множество ребер сжато, образовать в беструбном теплообменнике каналы, имеющие внутренние ^‘ стенки по существу гладкие и без неровностей, что дает преимущества, изложенные выше применительно к теплообменнику по изобретению.

Другие предпочтительные характеристики плавника согласно изобретению определены в прилагаемых пунктах 14-20 формулы изобретения, содержание которых полностью включено в настоящий документ посредством ссылки.

В третьем аспекте изобретение относится к устройству для нагрева воды, содержащему теплообменник, обладающий всеми вышеупомянутыми характеристиками.

Конечно, преимущества теплообменника изобретения переносятся на водонагревательный аппарат, включающий такой теплообменник. Этот водонагревательный аппарат, помимо того, что он имеет меньшие размеры и стоимость, не требует специальных или более частых операций по техническому обслуживанию, чем те, которые требуются для водонагревательных аппаратов, представленных в настоящее время на рынке.

В четвертом аспекте изобретение относится к способу изготовления газожидкостного теплообменника, включающему следующие этапы: а) обеспечение множества пластинчатых ребер; б) выполнение по меньшей мере одного сквозного отверстия в каждом из указанных ребер; c) формирование манжеты, соосной указанному по меньшей мере одному сквозному отверстию, при этом указанная муфта проходит по существу перпендикулярно указанному ребру и содержит первую часть с большей площадью внутреннего поперечного сечения и вторую часть с меньшей площадью внутреннего поперечного сечения и имеет соответствующую внутренняя стенка, в которой указанная первая часть образует приемное гнездо для приема второй части буртика соседнего ребра; d) стягивание упомянутых ребер таким образом, чтобы вторая часть воротника каждого ребра входила в приемное гнездо, образованное первой частью воротника соседнего ребра, и внутренняя стенка указанной второй части проходила в продольном направлении по существу заподлицо с внутреннюю стенку указанного, по меньшей мере, одного воздуховода.

Другие предпочтительные признаки способа согласно изобретению определены в пунктах 23-28 _{формулы изобретения.} , содержание которого полностью включено в настоящий документ посредством ссылки.

Краткое описание чертежей

Дополнительные характеристики и преимущества настоящего изобретения станут более ясными из следующего описания некоторых его предпочтительных вариантов осуществления, приведенного ниже для указания, а не для ограничения целей, со ссылкой на приложенные чертежи. Таких рисунков :

– Фигура 1 представляет собой схематический вид в перспективе, частично в разобранном виде, теплообменника в соответствии с предпочтительным вариантом осуществления изобретения; – фиг.2 представляет собой схематический вид в продольном сечении и в увеличенном масштабе части первого канала теплообменника по фиг.1;

На фиг.3 схематический вид в перспективе ребра теплообменника по фиг.1. Подробное описание предпочтительных вариантов осуществления изобретения

На фиг. 1 цифрой 1 глобально обозначен газожидкостный теплообменник беструбного типа. согласно изобретению.

Теплообменник 1 имеет предпочтительное, но не исключительное применение в известном водонагревательном устройстве, здесь не показанном, для производства горячей санитарной воды и/или отопления помещений.

Теплообменник 1 содержит множество ребер 2 (только некоторые из которых представлены на рис. 1), стянутых друг с другом, по существу состоящих из пластинчатых тел соответствующей формы, и множество первых каналов 3, вытянутых перпендикулярно к ребрам 2, предпочтительно по существу прямолинейным и параллельным друг другу, для прохождения воды в теплообменнике 1, как будет более подробно описано ниже. В каждом ребре 2 выполнено множество сквозных отверстий 31. Соосно каждому сквозному отверстию 31 выполнен соответствующий буртик 32, имеющий продольную ось Х-Х и проходящий по существу перпендикулярно поверхности ребер 2 (фиг. 9).0006

1 и 3).

Воздуховоды 3 образованы взаимным сцеплением буртиков 32 соседних ребер 2, что получается, как и в беструбных теплообменниках известного типа, при пакетном стягивании ребер 2 (рис. 1 и 2). ).-

Каналы 3 имеют внутреннюю стенку 30, по существу, гладкую и без неровностей. Согласно изобретению это достигается тем, что втулки 32 содержат первую часть 32а с большей площадью внутреннего поперечного сечения и вторую часть 32b с меньшей площадью поперечного сечения и с внутренней стенкой 33b, причем первая часть 32а каждого буртика 32 определяет приемное гнездо 34 для размещения внутри соответствующего буртика 32 второй части 32b буртика 32 соседнего ребра 2, так что внутренняя стенка 33b ^‘ этой второй части 32b проходит в продольном направлении практически заподлицо с внутренней стенкой 30 каналов 3. Другими словами, соединение между манжетами 32 выполнено таким образом, что все внутренние стенки 33b вторых частей 32b прилегают практически заподлицо. друг с другом, поэтому внутренние стенки 30 воздуховодов 3 не имеют выступов или канавок (фиг. 2).

Следует отметить, что возможные полости 36 даже минимального размера, которые могут возникнуть на внутренней стенке 30 из-за неполного контакта в продольном направлении между одним буртиком 32 и соседним при пакетной затяжке ребер 2, исключаются. в любом случае заполняется материалом (фиг. 2), когда каналы 3 подвергаются сварке пайкой, как будет описано ниже со ссылкой на способ изобретения. Таким образом, внутренние стенки 30 каналов 3 являются по существу гладкими во всех отношениях.

В каждой манжете 32 первая часть 32а имеет внутреннюю стенку 33а, а вторая часть 32b имеет внешнюю стенку 37b. Предпочтительно первая часть 32а (т.е. приемное гнездо 34) каждой втулки 32 принимает вторую часть 32b втулки 32 соседнего ребра 2, так что внешняя

стенка 37b упомянутой второй части 32b находится в контакте по существу вдоль ее по всей длине с внутренней стенкой 33а указанной первой части 32а (т.е. указанного приемного гнезда 34). За счет этого обеспечивается зацепление между манжетами 32 по существу без радиальных зазоров, и в то же время повышается конструктивная прочность каналов 3, образованных сборкой манжет 32.

В показанном здесь предпочтительном варианте осуществления первая часть 32а имеет внутреннюю стенку 33а, которая наклонена по отношению к продольной оси Х-Х соответствующего буртика 32. Это преимущественно позволяет получить вышеупомянутый желательный контакт между внутренней стенкой 33а- первой часть 32а и наружную стенку 37b второй части 32b, даже если стенки буртиков 32 скошены в продольном направлении, например, из-за производственного процесса волочения, который естественным образом вызывает растяжение и утончение материала.

Угол наклона α внутренней стенки 32а определяется на основе типа и толщины используемого материала, а также длины манжеты 32 и предпочтительно составляет от примерно 0° до примерно 4°. Меньшее значение около 0° применяется, когда можно получить буртики 32 с практически постоянной толщиной стенки в продольном направлении.

Предпочтительно, чтобы внутренняя стенка 33b второй части 32b была по существу параллельна относительно продольной оси Х-Х соответствующего буртика 32. Это позволяет преимущественно получать каналы 3 с по существу постоянным внутренним сечением.

Первую и вторую части 32а, 32b манжет 32 каждого ребра 2 предпочтительно соединяют друг с другом с помощью, по существу, ^‘ ступенчатое соединение 35.

Предпочтительно, соединение 35 определяет упор для соседнего ребра 2. Благодаря этому упору можно управлять шагом между

ребрами 2 простым, точным и так и полностью механическим способом. Шаг фактически определяется автоматически при затяжке ребер 2 без необходимости выполнения для этой цели дополнительного контроля. Предпочтительно буртики 32 выполнены за одно целое с ребрами 2, более предпочтительно они сформированы в ребрах 2 посредством волочения. Это позволяет изготавливать ребра 2 и манжеты 32 с описанными выше признаками относительно простым и быстрым способом, легко автоматизируемым для массового производства.

В иллюстративном варианте осуществления изобретения, показанном здесь, внутренние поперечные сечения первой и второй частей 32а, 32b манжет 32 имеют по существу эллиптическую форму. Однако для удовлетворения конкретных технических потребностей в альтернативных вариантах осуществления специалист в данной области техники может выбрать поперечные сечения различной формы, в частности овальные или «каплевидные», круглые или прямоугольные поперечные сечения.

Теплообменник 1 предпочтительно также содержит множество вторых каналов 4, расположенных внутри первых каналов 3, чтобы выгодно получить конструкцию теплообменника битермического типа, т.е. подходящую для одновременного нагрева первичной воды или воды для отопления помещений, и санитарная вода, предназначенная для бытовых нужд. В частности, между каждым каналом 3 и соответствующим внутренним каналом 4 образовано полое пространство 5, внутри которого протекает первичная вода, а внутри каналов 4 – санитарная вода (фиг. 1).

Воздуховоды 4 предпочтительно соосны с воздуховодами 3. В показанном здесь варианте осуществления воздуховоды 4 имеют поперечное сечение по существу ланцетной формы, но также могут быть использованы альтернативные формы, в частности ромбовидная или крестообразная. Благодаря этим особенностям поперечное сечение полого пространства 5 является постоянным в продольном направлении и имеет форму, позволяющую оптимизировать теплообмен с санитарной водой, протекающей по внутренним каналам

4 .

Следует отметить, что возможность получения конфигурации битермического типа, эффективной ^• как с точки зрения конструкции, так и с точки зрения теплообмена, даже в случае беструбного теплообменника, связано с возможностью наличия каналов 3, внутренние стенки 30 которых являются по существу гладкими, в отличие от того, что можно получить в известных беструбных теплообменниках, описанных выше. . Благодаря этой особенности зоны контакта между наружными стенками каналов 4 и внутренними стенками 30 каналов 3, зоны которых определяются формой соответствующих поперечных сечений, не имеют неровностей в продольном направлении. Это позволяет получить оптимальное соединение, например, с помощью сварки пайкой, между двумя воздуховодами, а также оптимизировать кондуктивный теплообмен между ними в зонах контакта.

Теплообменник 1 дополнительно содержит коллекторы 6 и 7 обычного типа, которые присоединены к каналам 3 на противоположных в осевом направлении сторонах и сообщаются по текучей среде с полым пространством 5, предназначенным для потока первичной воды (рис. 1) .

Первый входной (или выходной) патрубок 61 для первичной воды и второй входной (или выходной) фитинг 62 для санитарной воды связаны с коллектором 6. Аналогично, первый выходной (или входной) фитинг 71 для первичной воды воды и второй выходной (или входной) штуцер 72 для санитарной воды связаны с коллектором 7.

С коллекторами 6 и 7 дополнительно связано множество П-образных отводов 8, приспособленных для соединения воздуховодов 4 друг с другом. Воздуховоды 4 т.о. ^‘ образуют единый непрерывный канал, имеющий форму змеевика и продолжающийся между впускным (или выпускным) патрубком 62 и выпускным (или впускным) патрубком 72 санитарной воды.

Ребра 2 предпочтительно снабжены элементами, создающими турбулентность

, предназначенными для создания турбулентности в протекающем между ними газе вне каналов 3. элементы включают мосты 9выступающие с поверхности ребер 2 и выемки 10, которые в показанном варианте осуществления имеют отверстия, чтобы сделать возможными потоки газа также поперек ребер 2. В альтернативных вариантах осуществления выемки 10 также могут быть глухими. Предпочтительно все компоненты теплообменника 1, описанные выше, изготовлены из подходящего металлического материала с хорошей теплопроводностью, например из меди.

Со ссылкой, в частности, на фиг. 1 и 2, теперь будет описан способ изготовления теплообменника 1. На первом этапе способа предусмотрено множество по существу пластинчатых ребер 2.

На последующем этапе в каждом ребре 2 формируются сквозные отверстия 31 в количестве, соответствующем количеству каналов 3, необходимых в теплообменнике 1. На последующем этапе коаксиально каждому сквозному отверстию 31 и предпочтительно на одной стороне каждого ребра 2 сформированы манжеты 32, имеющие характеристики, изложенные выше при описании теплообменника 1.

Предпочтительно, манжеты 32 выполнены за одно целое с ребрами 2, и вышеупомянутые этапы формирования сквозных отверстий 31 и формирования буртики 32 выполняются одновременно путем вытягивания пластинчатых тел, образующих ребра 2. Это позволяет придать желаемую форму ребрам 2 и буртикам 32 относительно простым и экономичным способом. В частности, обработка ребер 2 посредством чертежа может быть легко автоматизирована для массового производства..

На последующем этапе ребра 2, имеющие такую ​​форму, затягиваются так, чтобы вторая часть 32b хомутов 32 каждого ребра попала в приемное гнездо 34, определяемое первой частью 32а хомутов 32 соседнее ребро 2 и что внутренняя стенка 33b каждой второй части 32b проходит в продольном направлении по существу заподлицо с внутренней стенкой 30 соответствующего канала 3.

Предпочтительно, чтобы на этом этапе каждое ребро 2 упиралось в по существу ступенчатые соединения 35 хомутов 32 соседнего ребра 2. Таким образом, шаг между ребрами 2 предпочтительно автоматически определяется полностью механическим способом во время затягивания упаковки, без необходимости специальных шагов для определения шага с помощью специальных механических или электронных устройств, которые существенно ограничивали бы скорость производства.

Предпочтительно, чтобы способ согласно изобретению дополнительно предусматривал заключительный этап пайки предварительно сформированных каналов 3 для обеспечения стабильности соединения между манжетами 32 и уплотнением каналов 3. Очевидно, что специалисты в области Art может вводить варианты и модификации теплообменника и способа, описанных выше, для удовлетворения конкретных и непредвиденных требований, причем эти варианты и модификации так или иначе подпадают под объем охраны, определенный прилагаемой формулой изобретения.

Битермический теплообменник: преимущества и недостатки, устройство

Содержание статьи:

• Конструкция битермического теплообменника
• Преимущества и недостатки
• Принцип работы битермического теплообменника
• условия использования
• Сравнение с раздельным теплообменником

Кроме газовых котлов с двумя теплообменниками возможны и другие варианты внутреннего оформления отопительных приборов. Одним из них является объединение устройств, отвечающих за отопление жилого помещения и горячее водоснабжение, в более сложную конфигурацию. Чтобы выбрать котел под свои нужды, необходимо изучить свойства битермического теплообменника, преимущества и ограничения его использования.

Конструкция битермического теплообменника

Битермический теплообменник конструктивно отличается; содержит два контура для теплоносителя

Устройство также называют «труба в трубе». Это связано с тем, что битермический теплообменник заточен под реализацию двух целей одним элементом. Во внутренней трубе нагревается вода для бытовых нужд, а во внешней – для отопления. В основе этого теплообменника лежит медная трубка особой конструкции. В разрезе его основной контур имеет форму ромба. Он соединяется с внутренней частью основной трубы пайкой. Это позволяет совмещать механизмы, отвечающие за отопление и нагрев воды: для одного используется космическое пространство, для другого – ядро. Внешняя труба также снабжена пластинами, создающими больший контакт с продуктами сгорания. Это улучшает теплопередачу.

Вместо набора полых труб здесь используется разделение по площади. В его зонах циркулирует вода, предназначенная для той и другой цели. Смешивания не происходит. Как и в других типах устройств, здесь используются пластинчатые ребра для увеличения теплоотдачи. Другие конструктивные особенности связаны уже со способом интеграции теплообменника в агрегат. Так как газовые котлы нагреваются с помощью горелки, то корпус оснащен дополнительными защитными механизмами. Также установлен блок безопасности для предотвращения короткого замыкания электрического тока.

Достоинства и недостатки

Экономичная конструкция и скорость нагрева воды

Особенности конструкции «труба в трубе» серьезно влияют на функционирование обслуживаемого агрегата.

К преимуществам устройства относятся:

1. Высокая эффективность и скорость нагрева жидкости. Использование пламени горелки экономит электроэнергию и газ.
2. Простота конструкции, рациональная компоновка, отсутствие вторичного теплообменника и тройного вентиля.
3. Низкая вероятность выхода из строя из-за того, что нет большого количества деталей.

Однако у этого теплообменника есть и недостатки. Главный из них – высокие требования к качеству воды. Не стоит выбирать агрегат с такой моделью, если в регионе вода низкого качества и высокий процент солей: в этом устройстве они откладываются гораздо активнее, чем в отдельном, да и ремонтопригодность его ниже. Если механизм выходит из строя, его зачастую проще заменить, чем ремонтировать. Чтобы свести к минимуму вероятность такого происшествия, рекомендуется приобретать фильтры, смягчающие воду. Также нельзя ставить котел на режим «кипение» снизу.

Сравнение с раздельным теплообменником

Теплообменник в котле, который отвечает за ГВС

Отдельное устройство гораздо проще ремонтировать. Если произошла разгерметизация, ее можно устранить самостоятельно с помощью паяльника. В сочетании с неприхотливостью к качеству воды это главное достоинство этих устройств. Однако нагрев происходит не так быстро, как при использовании коаксиального теплообменника типа «труба в трубе».

Недостатками отдельного устройства являются его большие габариты, необходимость крана с тремя ходами, большое количество деталей, что увеличивает вероятность поломки. В настенных котлах часто используются легкие и компактные битермические теплообменники. Раздельные обычно используются в напольных агрегатах, часто требующих размещения в отдельном помещении.

Принцип работы битермического теплообменника

Режимы работы на отопление дома и приготовление горячей воды разные. В первом случае теплоноситель нагревается при сгорании топлива и далее движется по контуру. Водоснабжение реализовано как второстепенная опция. Таким же образом нагревается носитель, тепло отдается емкостям, отведенным для бытовых жидкостей. При этом воде не приходится двигаться по контуру; это в баке.

Большинство котлов с таким теплообменником способны одновременно обслуживать только один контур. При этом параллельной циркуляции теплоносителя на отопление и подогрев воды не происходит. Когда клапан закрыт, через теплообменник проходит только жидкость, принадлежащая системе отопления дома. Открывая подачу горячей воды, потребитель приостанавливает нагрев системы отопления на время забора. Выполнение двух задач подряд помогает более целенаправленно расходовать тепло, подаваемое горелкой.

условия эксплуатации

Битермический теплообменник нужно чаще промывать

Покупать котел с таким теплообменником стоит только при уверенности в достаточно хорошем качестве воды, используемой в качестве теплоносителя. Обязательно поставить систему фильтров и умягчителей, т. к. устройство имеет низкую ремонтопригодность. Этим простым шагом не следует пренебрегать, чтобы свести к минимуму вероятность посещения мастерской. В прилагаемой к котлу документации указаны требования к теплоносителю. Вам нужно проверить, чтобы вода в этом районе соответствовала им.

Если обменник неисправен, обратитесь в сервисный центр. На практике иногда оказывается, что ремонтники неохотно работают с такими устройствами и без гарантий, в результате приходится покупать новые.

Конструкция легко забивается сажей, на ней образуются известковые отложения. Это снижает КПД — одно из основных его преимуществ перед отдельными вариантами. Целесообразно периодически (раз в 2 года) чистить теплообменник насосом под давлением. Перед ее проведением необходимо проконсультироваться в техцентре относительно состава раствора и технологии проведения процедуры. Ошибки в этом вопросе легко приводят к разгерметизации; в таком случае теплообменник необходимо заменить. Хорошо, если есть возможность пригласить мастера на дом – это позволит получить квалифицированную консультацию без демонтажа котла.

Агрессивные чистящие средства используются только в крайних случаях, если более мягкие не дают нужного эффекта.

Сравнение с раздельным теплообменником

Медь не подвергается коррозии, поэтому котел прослужит дольше

При удовлетворительном качестве воды и использовании фильтрации и умягчения битермический теплообменник даст хороший КПД и быстро нагреет жидкость. Также желательно раз в два года проводить ему профилактическую промывку, но без консультации мастера и знания тонкостей технологии браться за это не стоит. По ремонтопригодности аппарат сильно проигрывает раздельному: последний легко ремонтируется даже в домашних условиях, а коаксиальный теплообменник при несоблюдении условий эксплуатации часто приходится заменять на новый.

Работа котла зависит от конструкции обменного механизма и его материала. Медь, из которой обычно изготавливают битермические изделия, обладает высокой теплоемкостью, что позволяет делать компактные агрегаты, пригодные для настенного монтажа или размещения на кухне. Теплообменники также бывают алюминиевыми и стальными. В отдельных конструкциях часто используется нержавеющая сталь. Его теплоемкость ниже, чем у меди, он подвержен коррозии и требует больших объемов теплоносителя. Долговечные теплообменники из чугуна были широко представлены на рынке в прошлом, и теперь их вытесняют более легкие варианты.

Битермические теплообменники имеют высокий КПД, их конструкция позволяет проектировать более компактные и легкие котлы. Недостатком таких устройств является склонность к зарастанию стен известковыми отложениями.

Настенные котлы нем. Немецкие настенные газовые котлы отопления

Buderus Logano G124 WS – немецкие напольные газовые котлы с чугунным теплообменником и открытой камерой сгорания (атмосферная горелка). Котлы предназначены для организации отопления помещений площадью от 150 до 300 кв. метров. При установке внешнего накопительного бака (непрямой нагрев) Logalux L емкостью 135, 160, 200 литров или Logalux SU емкостью 160, 200 или 300 литров, установленные под котлом, способны обеспечить горячую воду в требуемом тома. Котлы напольного отопления Buderus Logano G124 WS относятся к низкотемпературному классу. Они предназначены для отопления больших жилых домов, таунхаусов и производственных административных зданий. Эти котлы показывают отличные технические характеристики, а их производительность варьируется от 20 до 32 кВт, и зависит от выбранной модели. Они зарекомендовали себя с лучшей стороны, отличаясь надежностью и простотой.

Для модельного ряда Buderus Logano G124 WS характерен следующий перечень преимуществ:

• Высокая экономичность;
• Способность работать при пониженном давлении газа;
• Высококачественная изоляция;
• Безвентиляторная горелка;
• Система управления различной конфигурации;
• Простота установки;
• Возможность подключения резервуаров для воды.

Отопительные котлы Buderus Logano G124 WS потребляют минимум газа, обеспечивая полноценное отопление жилых и нежилых помещений. При этом они могут работать как на природном, так и на сжиженном газе, для чего могут потребоваться перенастройки. Основным преимуществом является возможность стабильной работы в газовых сетях, для которых характерны постоянные скачки давления газа. Это свойство пригодится при монтаже системы отопления в загородных домах, где газопровод не может похвастаться стабильной подачей газа. Внутри котлов Buderus Logano G124 WS можно обнаружить качественную теплоизоляцию, препятствующую утечке тепла в атмосферу. Нагрев теплоносителя в котлах теплого пола Buderus Logano G124 WS осуществляется в прочном и надежном чугунном теплообменнике с помощью простой и эффективной атмосферной горелки. Примечательной особенностью является плавная регулировка температуры охлаждающей жидкости. Эти котлы можно использовать в сочетании с баками водонагревателей, изготовленными специально для котлов Buderus. Они устанавливаются под котлом, либо рядом с ним, и могут иметь объем от 135 до 300 литров. С их помощью домохозяйства или административно-производственные здания могут быть обеспечены соответствующим количеством горячей воды. КПД котлов Buderus Logano G124 WS достигает 92%, что является очень высоким показателем. Примечательным фактором является предельно простая конструкция горелки, не требующая частого обслуживания. Котлы напольного отопления Buderus Logano G124 WS легко монтируются на рабочем месте и готовы к работе сразу после установки. Для работы котла необходимо приобрести пульт управления любой конфигурации. В продаже можно найти как маленькие и интуитивно понятные панели, так и более продвинутые модели. Выбор системы управления лучше всего доверить специалистам, которые подберут конфигурацию, максимально соответствующую характеристикам. Отопительные котлы Buderus Logano G124 WS не шумят даже при интенсивной работе. Их использование снижает затраты на газоснабжение, благодаря высокому КПД.

Универсальность котлов Buderus Logano G124 WS обусловлена ​​возможностью расширения комплектации всех компонентов – это то, что отличает их от продукции конкурентов и от котлов других моделей производства Buderus. Также следует отметить наличие в конструкции котлов усовершенствованных систем безопасности, контролирующих наличие пламени в горелках и теплоносителя в системе отопления. В случае потери тяги котлы Buderus Logano G124 WS автоматически отключаются.

Выбирая новый источник тепла в свой дом, нельзя не обратить внимание на ведущих зарубежных производителей отопительного оборудования. Это особенно важно для тех домовладельцев, которые решили приобрести все самое лучшее, невзирая на стоимость. В первую очередь это котельные установки различных европейских марок, среди которых немецкие котлы для отопления. В этой статье мы рассмотрим теплогенераторы самых известных производителей: Buderus, Viessmann и Vaillant.

общая информация

немецкие котлы для отопления

История Buderus уходит своими корнями в далекое прошлое, с 1731 года. В конце XIX века компания одной из первых начала производство секционных чугунных котлов, а в ХХ веке это уже всемирно известный бренд, славящийся качеством своей продукции. Все разновидности немецких котлов Buderus становятся популярными в Европе, а позже и во всем мире.

Почти такую ​​же долгую историю имеет бренд Vaillant, появившийся в 1874 году. Одним из достижений компании стало изготовление первого навесного водонагревателя в 1905, а в 1924 году компания разработала концепцию центрального отопления. В настоящее время бренд известен во всем мире своей продукцией, обеспечивающей отопление и вентиляцию зданий любого назначения.

Относительно молодой, но не менее известной является крупнейшая немецкая компания Viessmann, выпускающая промышленное и гражданское оборудование для котельных на 22 заводах, расположенных в 11 странах мира. Год основания компании поистине «революционный» — 1917 год, ставший тем, чем стали многие новые разработки компании.

Котельные Buderus

Как и страны постсоветского пространства, в прошлом в Европе для отопления использовался природный газ, чуть позже появились немецкие твердотопливные котлы. По этой причине весь модельный ряд котлоагрегатов в большей степени ориентирован на газ или дизельное топливо, линейка твердотопливных агрегатов не так обширна.

Итак, газовые котлы Buderus предлагаются в следующем исполнении (в соответствии с градацией производителя):

• атмосферный напольный;
• напольные с наддувом, использующие газовое и жидкое топливо;
• настенный маломощный;
• напольный конденсат;
• настенный конденсат.

Примечание. Все напольные модели Buderus обозначаются как Logano, настенные — Logamax, уплотняясь к этому обозначению, получили приставку Plus. Например, обогреватель Buderus Logamax Plus представляет собой конденсационный газовый настенный котел.

Линейка атмосферных наружных блоков выпускается в диапазоне от 20 до 270 кВт, работающих с КПД 92%. Теплообменники во всей номенклатуре – чугунные, секционные, газогорелочные – без вентилятора, с предварительным смешиванием. Приборы автоматики и управления сведены к одному электронному блоку управления Logamatic.

Напольные газовые котлы немецкого производства с напорной горелкой выпускаются мощностью до 1200 кВт с КПД до 96%, снабжены чугунным теплообменником и контроллером с широким набором функций. Горелки используются газовые или дизельные, на выбор.

Настенные одноконтурные и двухконтурные газовые котлы изготавливаются мощностью от 7 до 28 кВт с КПД до 92%, комплектуются битермическими теплообменниками и горелками с наддувом или без него. Производитель заявляет, что именно эта линейка источников тепла наиболее адаптирована к условиям работы в России и других странах СНГ. Настенные и напольные компрессорно-конденсаторные агрегаты отличаются высокой топливной эффективностью (до 98%) и столь же значительной стоимостью. Диапазон мощностей соответственно 7-100 кВт и 50-19 кВт.200 кВт.

Компания предлагает следующие теплогенераторы на биомассе:

• традиционные, с чугунным или стальным теплообменником;
• с автоматической подачей топлива на пеллетах или угле.

Традиционные агрегаты позиционируются как немецкие твердотопливные котлы длительного горения с КПД 78% и диапазоном мощностей от 12 до 45 кВт. При этом продолжительность горения обеспечивается большими размерами топки и зольной камеры.

Теплогенератор с автоматической подачей топлива может работать как на пеллетах, так и на угле, так как снабжен горелкой ретортного типа с подающим шнеком. Запас топлива в бункере рассчитан на 7 дней, при этом в конструкции заложена функция оповещения об его опорожнении. Автоматические немецкие котлы длительного горения предлагаются в двух вариантах – на 25 и 30 кВт тепловой мощности.

Котлы Viessmann

Список предлагаемых газовых обогревателей этого производителя полностью повторяет список, относящийся к фирме Buderus. Отличаются только обозначение, технические характеристики и диапазон мощностей. Например, немецкий газовый котел ViessmannVitogas 100-F представляет собой напольный агрегат с атмосферной горелкой и чугунным теплообменником. Диапазон тепловой мощности, охватываемый линейкой, составляет от 72 до 144 кВт при КПД 92%. Для удобства характеристики остальных котлов собраны в таблицу.

Теплогенераторы Vaillant

Поскольку компания, в отличие от предыдущих фирм, специализируется на большом ассортименте продукции для отопления и вентиляции, она производит только газовые установки для котлов. Однако, как показывает практика, котлы Vaillant ничем не уступают другим именитым брендам, они качественные, надежные и эффективные. В списке есть как обычные, так и конденсаторные агрегаты, диапазон мощностей последних достигает 288 кВт для напольных версий и 120 кВт для настенных.

Обычные настенные котлы со стальными теплообменниками выпускаются мощностью 20-36 кВт как с атмосферной горелкой, так и с турбонаддувом. В линейке теплогенераторы с функцией нагрева воды для ГВС двух типов: двухконтурные со стальным теплообменником и с накопительным баком. Напольные котлы с чугунным теплообменником можно приобрести мощностью от 25 до 56 кВт

Заключение

Для тех домовладельцев, которые желают подобрать надежный котел, изготовленный по передовым технологиям с использованием последних достижений техники, немецкого твердотопливного или газовый котел станет оптимальным решением. Хотя его цена будет значительной, никто не станет спорить, что продукция ведущих немецких компаний стоит своих денег.

Настенные газовые котлы немецкого производства пользуются большой популярностью у российских покупателей, несмотря на их невысокую бюджетную цену. Это связано с их неприхотливостью к условиям эксплуатации, способностью обеспечить надежное теплоснабжение и редкими поломками. Существует несколько видов немецких котлов, каждый со своими особенностями.

Отопительные котлы атмосферные и турбированные

Как и другие газовые теплогенераторы, котлы могут быть выполнены с другой камерой сгорания:

• открыть
• закрыто.

Первые атмосферные модели. Особенностью таких котлов является забор воздуха из помещения, где они установлены. Такая конструкция удешевляет оборудование, но требует размещения только в нежилых помещениях. К котлам с открытой ячейкой относятся, например, серия atmoTEC от торговой марки Vaillant, VorTech Atmo от компании Roda, Logamax U044 от торговой марки Buderus.

Закрытая камера предпочтительнее. Эта конструкция предусматривает наличие отдельного или коаксиального дымохода, что обеспечивает не только выход дымовых газов, но и приток наружного воздуха для горения. Модели с турбонаддувом выпускают одни и те же немецкие фирмы – Roda, Vaillant, Buderus, Bosch, Leberg.

Одноконтурные и одноконтурные модели

Котлы также различаются по своему назначению. Если модель относится к двухконтурной, это значит, что ее можно использовать для отопления и организации подачи горячей воды. Устройства с одним контуром могут только отапливать дом. Обычно торговые марки из Германии в одной линейке выпускают как одноконтурные, так и двухконтурные котлы. Поэтому необходимо изучить характеристики моделей, чтобы выбрать нужный аппарат.

Преимущества немецких котлов

Несмотря на большое разнообразие типов устройств, а также торговых марок, все агрегаты немецкого производства объединяет ряд общих достоинств:

• ответственный дизайн и производство;
• постоянное совершенствование конструкций и технологий;
• соответствие самым строгим стандартам качества;
• безопасность на высшем уровне;
• длительная гарантия на комплектующие и устройства в коллекции.

Все это полностью оправдывает высокую стоимость оборудования и выгодно выделяет его среди аналогов. Немецкие газовые котлы всегда пользовались большой популярностью и с годами спрос на них только растет. Поэтому, если вы хотите купить действительно первоклассный отопительный газовый теплогенератор, в первую очередь стоит обратить внимание на такие фирмы, как Vaillant, Bosch, Buderus, Viessmann, Roda, Leberg.

Их оригинальное оборудование с официальной гарантией можно приобрести в виртуальном магазине MirCli. Специалисты компании помогут подобрать оптимальный агрегат, кредитные предложения сделают покупку доступной, а доставка on-line понравится москвичам и покупателям из других регионов.

Типы и возможности настенных котлов

По функциональности котлы можно разделить на:

• Одноконтурные питающие систему отопления;
• Двухконтурное снабжение систем отопления и горячего водоснабжения.

В соответствии с исполнением:

• Открытого типа, с естественным тумбой. Требуют хорошей вентиляции и подключения к дымоходу для отвода продуктов горения;
• С закрытой камерой сгорания – используется принудительная тяга. Их можно установить в любом доме или квартире. Забор и отвод газов происходит через коаксиальный дымоход.

По экономичности и полноте использования газа котлы бывают:

• Традиционный, использующий теплоту сгорания топлива;
• Конденсация с дополнительным использованием тепла конденсации паров в системе.

Автоматика котлов позволяет осуществлять пуск и останов при заданных условиях, а также отключение в аварийном режиме.

Устройство газовых котлов

Немецкие газовые котлы настенного типа производятся в стальном корпусе. В состав котла входят следующие элементы:

• Горелка с газовой арматурой, осуществляющая прием и сжигание газа;
• Первичный теплообменник, стальной или медный, с помощью которого нагревается теплоноситель, поступающий в отопительный контур;
• Циркуляционный насос – отвечает за принудительную подачу теплоносителя в систему;
• Расширительный бачок необходим для компенсации расширения охлаждающей жидкости;
• Блок автоматизации;
• Двухконтурные модели также оснащены контуром для нагрева горячей воды.

В зависимости от выбранной модели котлы могут иметь дополнительные функции.

Газовые котлы Vaillant

Обладают высокой экономичностью и малым расходом газа за счет использования имитации горелки. Мощность котлов Vaillant представлена ​​в диапазоне от 12 до 36 кВт. По типу исполнения котлы Vaillant бывают стандартного типа (Pro) и модернизированные (Pius). По способу отвода газов их делят на две серии: «атмо» — с естественным сливом, и «турбо» — с принудительным. Модификации с маркировкой (ВУВ) представляют собой двухконтурные исполнения, одноконтурные модели с косвенными емкостными нагревателями воды имеют обозначение (ВУ).

Газовые котлы Bosch

Отличаются компактностью и максимальной простотой установки и управления. Наибольшее распространение получили котлы с закрытой камерой сгорания и фирменным комплектом дымоходов серии AZ, что позволяет устанавливать котлы Bosch в квартирах и домах без системы дымоудаления.

Газовые котлы Viessmann

Отличаются широким диапазоном мощности, привлекательным дизайном, компактностью и при этом очень низкой ценой.
