Блок контроля герметичности dungs vps 504 s02: Блок контроля герметичности Dungs VPS 504 S02, артикул: 219878, купить

Разное

16.08.2020
Комментарии: 0

Содержание

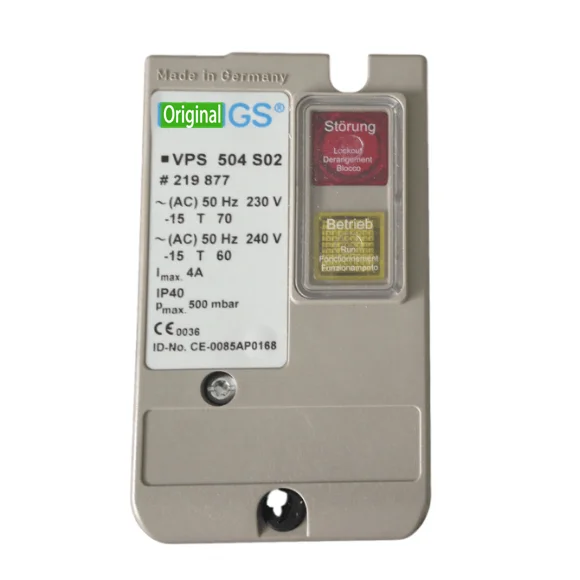

DUNGS VPS 504/02 Блок контроля герметичности для горелок

Блок проверки герметичности клапанов для горелочных устройств со штекером (7-ми фазное штекерное соединение).

Рабочее давление: 500 мбар (50 кПа)

VPS 504 производства DUNGS представляет собой компактное устройство для контроля многофункциональных электромагнитных клапанов. Настоящее изделие отвечает требованиям норм EN 1643 и имеет следующие характеристики:

  • Устройство работает независимо от предварительно заданного давления в диапазоне допустимых значений давления.
  • Контрольный объем составляет ≤ 4 л
  • На месте монтажа не требуется проведения дополнительного регулирования
  • Короткое время проверки: мин. 10 сек., макс. 26 сек.
  • Герметичность или негерметичность системы сигнализируется сигнальной лампочкой
  • Внешний индикатор сбоев в работе может монтироваться у S02, S04 и S05
  • Индикатор суммы сбоев в работе (SSM) может монтироваться у серии 01
  • Применяется для установок TRD
  • Изделия S01, S02, S03 подключаются к электросети с помощью штекерного соединения. При распределении контактов согласно DIN 4791 не требуется проложения новой электропроводки.
  • Изделия S04 и S05 подключаются посредством электрических винтовых зажимов через кабельное отверстие PG 13,5

Применение

Устройство контроля производства DUNGS применяется для контроля многофункциональных электромагнитных клапанов DMV и универсальных газовых блоков. С помощью адаптера VPS 504 может применяться для контроля электромагнитных клапанов производства DUNGS с параметром DN 80, оснащенных или не оснащенных обводным трубопроводом.

Для газомоторов предусматривается устройство, рассчитанное на 24 В постоянного тока.

Подходит для газов семейства 1,2, 3 и других нейтральных газообразных сред.

Исполнение для сжиженного газа – для бутана

Артикулы производителей горелок:

Артикул DUNGS: 219878 (без штекера)

Артикул BALTUR: 98000101

Артикул CIB UNIGAS: 2191604 (без штекера и кабеля)

Артикул OILON: 37286014

Артикул LAMBORGHINI: 8027340

Производитель: Karl Dungs GmbH & Co. KG

ПроизводительГермания
ИсполнениеБазовое
Место установкиГорелочные устройства
ТипЭлектрический
Количество фаз:1
Класс защитыIP40
Напряжение, В220
Частота тока, Гц50
Ток, А4
Потребляемая мощность0,06
Диапазон рабочей температуры ВОС, °Cот -15 до +70

Фирма DUNGS ассоциируется с безопасным и экологически чистым сжиганием газа.

Фирма DUNGS является заводом-изготовителем для производителей атмосферных и вентиляторных теплогенераторов, конденсационных установок, паяльных горелок, газовых двигателей и промышленных тепловых топочных установок.


История

1945

Основание электромонтажного предприятия под названием „ELEKTRO DUNGS“ Карлом Дунгсом-старшим.

1962

Расширение деятельности за счет производства электрошкафов и открытия обмоточного цеха

1963

Первый электронный топочный автомат для газовой паяльной горелки, проверенный Союзом работников технического надзора и допущенный Немецкой научно-технической ассоциацией газо- и водоснабжения

1967

Газовые электромагнитные клапаны, воздушное реле давления, газовое реле давления

1970

Первые активные системы проверки клапанов

1972

Основание предприятия Karl Dungs GmbH & Co. KG в г. Урбах (Urbach), Германия

1973

Основание филиала в г. Оснабрюк (Osnabrück), Германия. Начало монтажа газовых предохранительных линеек и регулируемых объектов

1973

Газовые двухступенчатые электромагнитные клапаны

1974

Газовые регуляторы давления

1974

Основание фирмы Karl Dungs B.V. Hilversum, Нидерланды. Первая зарубежная дочерняя компания

1979

Многократные регулирующие устройства GasMultiBloc® A

1981

O2-датчики на основе оксида палладия для оптимизации процесса сжигания. Основание дочернего предприятия Flamtronic Ltd. Birmingham, Великобритания, сегодня – Karl Dungs Ltd.

1982

Первые двухседельные клапаны, многократное регулирующее устройство GasMultiBloc®

1982

Первые автоматы с микропроцессором для конденсационных котлов

1984

Регулятор нулевого давления для газовых двигателей

1985

Вступление в должность Карла Дунгса-младшего, 2-ое поколение

1986

Модульная система безопасности с микропроцессором для крупных топочных устройств

1986

Ввод в эксплуатацию топочно-технической лаборатории для оптимизации процессов сжигания

1989

Покупка компании BM Controls A/S, позднее Karl Dungs A/S Hedensted, Дания

1990

Основание компании EDC Rockford/IL США, на сегодня Karl Dungs Inc. Blaine/Миннесота

1991

Первые газовые двойные электромагнитные клапаны

1991

Основание фирмы Karl Dungs Ges.m.b.H Зальцбург, Австрия

1992

Смерть основателя фирмы Карла Дунгса-старшего в 75 лет

1992

Электромагнитные клапаны и реле давления, проверенные по UL/CSA/FM, для Северной Америки

1993

Сертификация по DIN ISO 9001 в качестве третьего предприятия в Германии в сочетании с сертификацией по Немецкому обществу по сертификации (DQS) и Немецкой научно-технической ассоциации газо- и водоснабжения (DVGW)

1996

Основание фирмы Karl Dungs S. A.S. Париж, Франция

1997

Первые топочные автоматы с микропроцессорным управлением со встроенным воздушно-газовым комплексом и системы проверки клапанов для газовых и масляных паяльных горелок

1998

Первые многократные регулирующие устройства GasBloc, выполненные по технике непрерывного литья

1999

Основание фирмы Karl Dungs S.r.l. Милан, Италия

2001

Первые многократные регулирующие устройства с коаксиальным расположением клапана, многократные регулирующие устройства GasMultiBloc® C

2002

Сертификация номенклатуры продукции DUNGS согласно Директиве ЕС по напорному оборудованию

2002

Предохранительные и регулирующие клапаны с шаговым двигателем в многократном регулирующем устройстве

2005

Пневматические воздушно-газовые объединенные энергосистемы WhirlWind для горелок предварительного смешения

2006

Основание фирмы Karl Dungs Trading (Shanghai) Co., Ltd., Шанхай, Китай

2006

Основание фирмы Karl Dungs Satıș ve Pazarlama Limited Şirketi Istanbul, Турция

2008

Линия ATEX реле давления и газовые электромагнитные клапаны

2009

Газовые электромагнитные клапаны для цикличного режима (Pulse Firing) 2009 стандартная арматура для биогаза

2009

Стандартная арматура для биогаза с восьмиугольным значком проверки TÜV для реле давления и газовых электромагнитных клапанов

2009

Первые газовые двустворчатые клапаны

2010

Закрытие филиала Hedensted, Дания

2010

Начало производства газовых линеек в Китае

2010

Программируемые промышленные топочные автоматы

2010

Основание фирмы Karl Dungs OOO Москва, Россия

2010

MPA 41xx – свободно параметрируемый топочный автомат

2012

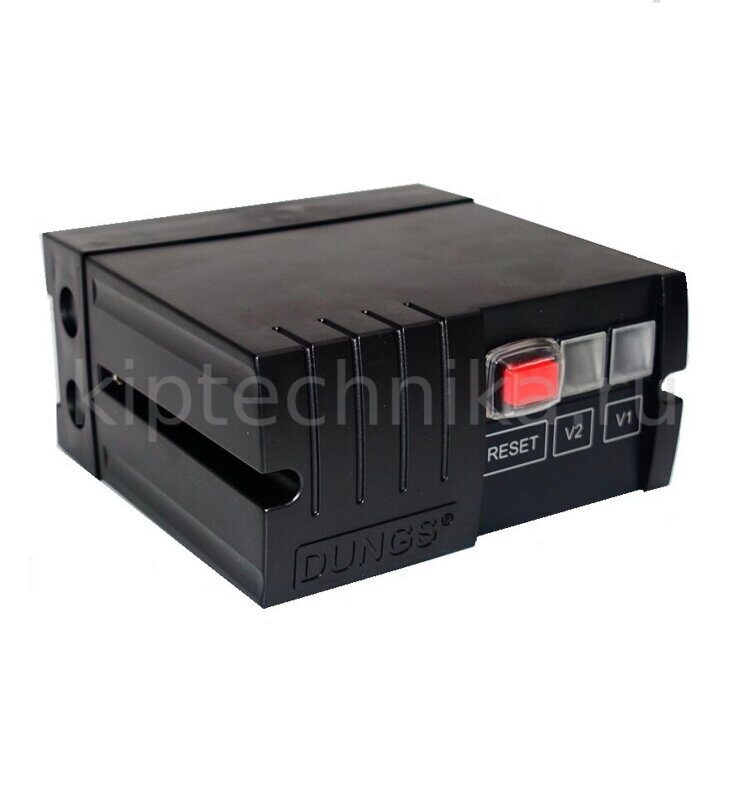

Блок проверки герметичности клапанов VPM

2013

DUNGS HeatEngine®

2014

Основание филиала Karl Dungs S. L.U. в Барселоне, Испания

2016

Основание филиала Karl Dungs G.K. в Токио, Япония

2017

Основание филиала Karl Dungs Private Limited, Пуна, Индия


Продукция:

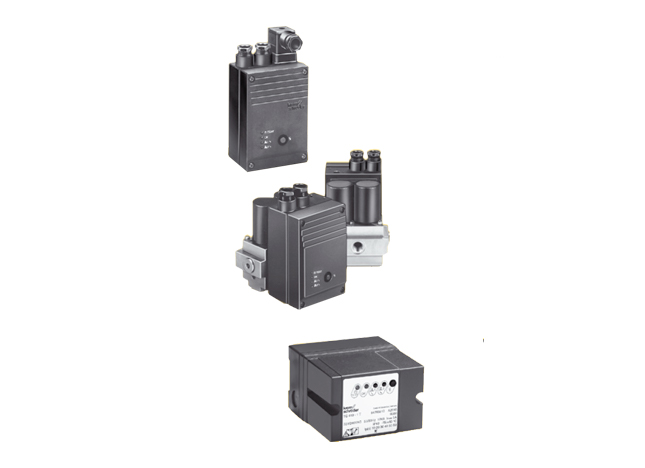

  • Системы управления горелками Топочные автоматы

  • Приборы регулирования давления

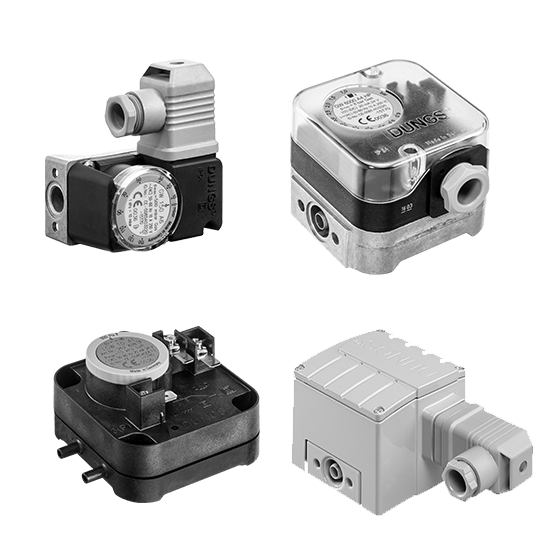

  • Реле давления газа и воздуха

  • Электромагнитные клапаны

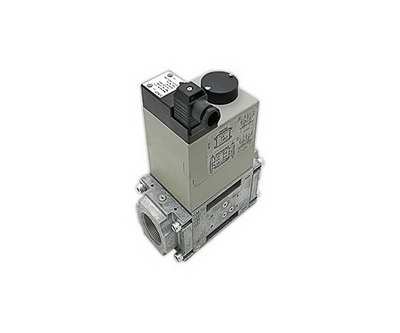

  • Двойные электромагнитные клапаны HF Bloc

  • GasMultiBloc® Многофункциональные устройства управления газом

  • Системы контроля клапанов Приборы контроля

  • Системная инженерия Газовые линии

  • Шаровой кран

  • Фильтр

  • Заслонки и приводы
