Самое главное в доме – это тепло

Отопление дома — очень важная деталь для комфортного проживания в нем. А также горячая и холодная вода должна поступать непрерывно для удобства. Во многих домах горячее центральное водоснабжение не подключено в летнее время и поэтому приходится пользоваться только холодной водой.

Это крайне неудобно. Поэтому стоит задуматься над тем, чтобы горячая вода присутствовала в жилище постоянно. Однако стоит определиться, что лучше всего установить теплообменник или бойлер. Об этом поговорим более подробно о преимуществах теплообменника, о недостатках бойлера и о профессиональном водоснабжении дома.

• Преимущества теплообменника описание заключается в экономичности и в простоте обслуживания.
• При засорении теплообменника его можно просто разобрать и промыть.
• На это уйдет около пяти часов работы.
• Т.е. потребуются минимальные сроки для ремонта оборудования.
• Срок службы уплотнительной прокладки составляет 10 лет, а самого теплообменника 20 – 25 лет. Большое преимущество теплообменника в том, что он снижает расход электроэнергии на электрические насосы.
• А также он имеет функцию самоочищения.
• Имеет низкую потерю давления.
• Основным фактом при, его установки является его компактность.
• Данное оборудование имеет высокие технические характеристики.
• А качество оборудования на высоком уровне.
• Но, естественно, если вы выбрали профессионального производителя оборудования.

Так же для выхода из ситуации, если у вас нет горячей воды в доме – это установка бойлера. Но даже в таком простом решении есть свои нюансы, которые могут поставить под вопрос устанавливать бойлер или нет. Потому, что существуют и недостатки бойлера. Бойлер, несомненно, тоже является удобным оборудованием при установке. Подобная система компактная потому, что имеет плоский корпус и объем от 30 – 100 литров. Но, несмотря на преимущества, есть и недостатки.

Недостатки бойлера:

• ·       эти водонагреватели недолговечны в своей эксплуатации. Даже, если оборудование состоит из нержавеющей стали все равно они подвержены коррозии;
• ·       большое изобилие трубок при установке предполагает множество дополнительных сварочных швов, которые также подвержены коррозии;
• ·       тонкий изоляционный слой. Из-за него возникают большие тепловые потери. А это свидетельствует о большом расходе электроэнергии.

Уже зная некоторую информацию, которая может сыграть роль можно определиться с выбором теплообменника. Любая установка должна быть не только удобной, но и также практичной в своей работе. Но также еще не должна требовать дополнительных денежных затрат. Поэтому всегда стоит подходить к вопросу ремонта дома и установки подобного оборудования профессионально.

• Профессиональное водоснабжение дома – это качество и надежность самого дома в целом. В современном мире люди до сих пор пользуются старыми методами для добычи воды. Носят ведрами воду из колодца, проделывая длинный путь к порогу своего дома. Это очень неудобно и тяжело. Поэтому все-таки стоит задуматься над более удобным способом водоснабжения.
• Профессиональное водоснабжение дома  – это вся работа сделана на профессиональном уровне. Использование только качественных труб и фурнитуры для вашей системы водоснабжения. Что гарантирует долгую эксплуатацию. Подход к работе ответственный только компетентные лица.

Наша компания предлагает все эти услуги по монтажу, установке теплообменников и всего водоснабжения в доме. Наши цены доступны практически каждой семье, поэтому воспользоваться услугами нашей компании – возможно и доступно. Качество, гарантию и на порядочность наших сотрудников вызывает только положительные отзывы. Любая услуга нашей компании будет осуществлена за короткие сроки и с минимальными затратами вашего финансового положения. Рады помочь и подарить чистоту и тепло Вашему дому!

Стоимость обслуживания котельной

Техническое (сервисное) обслуживание котельной

Ремонт котельной, диагностика и профилактика

Заказать звонок

Звоните круглосуточно, мы работаем без праздников и выходных.

Страница с нашими контактами

Аварийная служба работает круглосуточно по Москве и Московской области. В ближайшие области выезд плановый согласно графика.

Одним из условий бесперебойного и длительного функционирования современного оборудования, это своевременное профессиональное техническое обслуживание. Отопительное оборудование не является исключением. Более того, будучи подверженным постоянно изменяющимися погодными условиям, режим работы системы отопления динамический, следовательно, некоторые узлы (например, циркуляционные насосы) постоянно переключаются, что ведет к дополнительным нагрузкам.

Чтобы исключить или свести к минимуму внештатные остановки, необходимо регулярно производить сервисное облуживание системы отопления.

Обычно это делается один раз в год перед началом отопительного сезона.

В виду сложности системы отопления сервисное обслуживание должны проводить опытные профессионалы.

Перечень работ по обслуживанию систем отопления

В чем же заключается сервисное обслуживание системы отопления:

1. Проверка технического состояния системы.
   • Внешний осмотр и «прослушивание» всех узлов системы (не должно быть характерного звучания протекающей по трубам и приборам теплоносителя).
   • Проверка циркуляционных насосов, запорно-регулирующей арматуры на предмет штатного функционирования.
   • Проверка давления в системе отопления (в статическом и динамическом режиме.
   • Проверка реагирования системы отопления в предельных температурных режимах.
2. При обнаружении протечек, нештатных срабатываний и неудержание температурных характеристик согласно установленных параметров, провести профилактические мероприятия, направленных на устранение замечаний и отклонений.
3. При необходимости производится слив теплоносителя, промывка системы отопления, опрессовка и заправка новым теплоносителем.

Проведение сервисных мероприятий требуют профессиональных знаний и навыков, а также опыта работы с системами отопления. Самостоятельно провести такие работы крайне затруднительно, поэтому мы рекомендуем вам обращаться в сервисную службу «ООО ДИЗАЙН ПРЕСТИЖ». Наши инженеры и техники регулярно проходят обучение и переподготовку по специальностям. Костяк технической службы имеет многолетний опыт работы с системами отопления – в этом преимущество компании «Комплекс идей», позволяющее предлагать доступные цены за сервисное обслуживание и с минимальными затратами времени проводить весь комплекс работ.

Заказать звонок

Звоните круглосуточно, мы работаем без праздников и выходных.

Страница с нашими контактами

Аварийная служба работает круглосуточно по Москве и Московской области. В ближайшие области выезд плановый согласно графика.

В результате ваша отопительная система отработает отопительный сезон без отказов, в экономичном режиме. Это сохранит вам хорошее настроение и сэкономить деньги.

Для решения своей проблемы вы можете вызвать специалиста. Заполните форму, коротко опишите свою проблему и мы вам перезвоним для консультации.

Заказать звонок

Звоните круглосуточно, мы работаем без праздников и выходных.

Страница с нашими контактами

Аварийная служба работает круглосуточно по Москве и Московской области. В ближайшие области выезд плановый согласно графика.

Контакты ООО ДИЗАЙН ПРЕСТИЖ

Офис Москва — Митино

✔ Россия, Москва, ☞ Пятницкое шоссе, 55А

Офис Тушино

✔ Россия, Москва, ☞ бульвар Яна Райниса, 19, кор. 1

Офис Волоколамск

✔ Россия, Волоколамск, ☞ Революционная, 7А

Продажа и монтаж материалов для отделки и строительства домов.

Офис Москва — Белорусская

✔ Россия, Москва, ☞ Марины Расковой, 10 кор. 4

Офис Текстильщики

✔ Россия, Москва, ☞ 1-й Грайвороновский проезд, 2А

Офис Клин

✔ Россия, Клин, ☞ Московская ул., 31

Офис Тверская область

✔ Россия, Конаково, ☞ Ленина, 7А

Офис Подольск

✔ Россия, Подольск, ☞ ул. Фёдорова, 19

Офис Голицино

✔ Россия, Голицино, ☞ Петровский пр., вл 5 с 1

Производство Электроугли

✔ Россия, Электроугли, ☞ ул. Центральная, д. 50

Производство труб ПНД, ПВХ

Офис Тула

✔ Россия, Тульская область, ☞ Плавск

Производство Челябинск

✔ Россия, Челябинск, ☞ Комсомольский пр-т, д. 2, кор. 315

Производство труб ПНД, ПВХ, ППУ

Офис Крым

✔ Россия, Республика Крым, городской округ Ялта, поселок городского типа ☞ Береговое

Офис Чулково

✔ Россия, Раменский городской округ, ☞ деревня Чулково

Изготовление погребов для дачных домов из бетона.

• изготовление / производство
• доставка
• монтаж под ключ

• У вас возникли сбои в работе систем отопления, водоснабжения или канализации?
• Хотите заменить старый умывальник или душевую кабину на более современную и комфортную?
• Или возможно вы решили скрыть непривлекательные трубы из полипропилена или металлопласта?
• Тогда вы обратились по адресу ! 8 495 744 67 74

Срочные услуги сантехника

Специализация нашей фирмы — это предоставление сантехнических услуг высшего качества с прекрасным сервисом и обязательной гарантией на выполненные работы. На протяжении многих лет мы выполняем сантехнические работы любого уровня сложности как в квартирах, так и в частном секторе. У нас работает команда высококвалифицированных сантехников имеющих большой опыт работы в данной отрасли. Работая на протяжении десяти лет, мы научились находить верное решение даже в самых сложных ситуациях.

Для клиентов мы предоставляем следующие сантехнические услуги:

• Монтаж и демонтаж сантехсистем
• Монтаж любого сантехнического оборудования (установка умывальника, установка смесителя в ванной, установка смесителя на кухне, установка унитаза, установка ванных, установка душевой кабины и др.)
• Монтаж и подключение бытовой техники (стиральной машины, посудомоечной машины, бойлера и др.).
• Ремонт сантехнического оборудования.
• Замена труб водоснабжения в квартире.
• Вызов сантехника круглосуточно Москва и область.

Основные принципы работы слесаря сантехника нашей организации

Главный принцип нашей работы — это индивидуальный подход к каждому, потому как мы ценим своих клиентов. Специалисты нашей фирмы работают только с самым новейшим оборудованием и используют материалы высокого качества. Мы уверенны, что только опытный, постоянно совершенствующийся мастер способен в полной мере нести ответственность за выполненную работу и гарантировать высокое качество.

Мы работаем с клиентами напрямую и именно поэтому у нас самые выгодные условия для обеих сторон. На санитарно-технические работы распространяется гибкая система скидок. Для каждого потенциального клиента мы предоставляем бесплатную консультацию по выбору материалов и информируем по другим интересующим вопросам.

Каждому клиенту мы даём гарантию . Благодаря этому вы можете быть уверены в том, что наша команда специалистов выполняет сантехнические работы на высоком уровне и за короткий промежуток времени.

Теплообменник или Бойлер — сравнение и что лучше?

Современный уровень жизни позволяет любому человеку, проживающему в цивилизованных условия, обеспечить себя надёжным и комфортным теплоснабжением. То есть иметь отопление и горячую воду надлежащих параметров. В реальности не всегда всё обстоит так благополучно и приходится заниматься решением проблемы, устанавливая необходимые агрегаты.

Теплообменник

Это устройство, предназначенное для нагрева холодной среды (жидкости или газа) более тёплой, без непосредственного контакта между ними.

Теплообменники принципиально разделяются на 2 вида:

1. Рекуперативного действия. (Рекуперация – это возврат части чего-либо для повторного использования.) В нашем случае – тепловой энергии предварительного нагретого вещества, находящегося в жидком или газообразном состоянии. Циркулирующие теплоносители разделяет между собой металлическая стенка. Данный вид рекуператоров составляет абсолютное большинство.
2. Регенеративного действия. (Регенерация – это частичное использование тепла отработанных сред, обычно выбрасываемых в атмосферу.) К примеру, уходящих в дымовую трубу газов. В этом случае отдающая тепло и принимающего его среда вступают в контакт с одной и той же поверхностью поочерёдно. Это очень выгодно в плане экономии тепловой энергии, стоящей недёшево.

Рекуперативные теплообменники могут быть:

• Прямоточными, в случае совпадения направления движения сред в параллели.
• Противоточными, если теплоносители направлены навстречу и поперечно друг другу.

Теплообменники различаются и по процедуре отдачи тепловой энергии:

• Первичный. В нём передача осуществляется от газа к теплоносителю.
• Вторичный (водоводяной). От жидкой среды к теплоносителю. (Контур ГВС – горячего водоснабжения).
• Битермический (совмещённый). Газ-теплоноситель. Газ-вода. Ещё его называют двухконтурный или «труба в трубе». (Контур ГВС+Контур отопления).

Бойлер

Представляет собой агрегат для нагрева воды, расходуемой на бытовые и технические цели. Существуют два вида водонагревателей: проточный и накопительный. Так вот бойлер является именно

По способу получения энергии они разделены на бойлеры:

1. Прямого нагрева. Основным достоинством их является прямая передача тепла на приготавливаемую воду (см. далее).
2. Косвенного нагрева. Требует для работы посторонний источник отопления.
3. Комбинированные. Обладает существенным преимуществом перед первыми двумя видами, так как может осуществлять функцию нагрева от разных источников. Тепловая энергия обычно поступает от внешнего котла и внутреннего ТЭНа (трубчатый электронагреватель), что очень удобно. Всегда имеется выбор и резерв, в случае отключения одного из источников.

В свою очередь устройства прямого нагрева подразделяются:

• Газовые. Его часто называют газовой колонкой. Важной частью данного типа бойлера является устанавливаемая снизу газовая горелка.
• Электрические. Содержат в своём составе в качестве нагревательного элемента ТЭН, питающийся от сети переменного электрического тока.

Водонагреватели-накопители (бойлеры) бывают двух видов водопотребления:

• Закрытые (напорные) питающие несколько точек водоразбора.
• Открытые (безнапорные) обеспечивающие водоснабжение одной точки потребления. Они ещё оборудуются устройствами, защищающими ёмкость от перегрева в случае её опорожнения.

В настоящее время изготавливаются электрические чайники с бойлерным режимом, что даёт возможность заваривать кипяток в любое время, вплоть до его полного опорожнения.

Функциональная общность

С точки зрения физики происходящих процессов никакой разницы между этими установками быть не может. И в том и в другом случае идёт передача тепловой энергии от одной рабочей среды к другой.

Если не рассматривать огромный диапазон промышленного и энергетического оборудования, а сосредоточиться только на устройствах, предназначенных для получения воды для нужд отопления и горячего водоснабжения бытовых и общественных зданий, тогда различие будет малозаметно. Но всё же оно есть. Ведь теплообменник это бойлер, а бойлер это теплообменник с некоторыми ограничениями.

Принципиальные различия

Они имеются. Можно выразить принципиальную разницу одного устройства от другого в двух словах. Это накопление и циркуляция. Бойлер обладает накопительной ёмкостью и имеет возможность периодически отдавать теплоноситель.

Теплообменник по своему устройству обязан всегда пребывать в режиме беспрерывной циркуляции, находясь в рабочем состоянии. (Его и называют «проточник»).

Спектр возникающих проблем и вопросов

Нельзя не отметить, что и то и другое техническое устройство прекрасно себя зарекомендовали в процессе многолетней эксплуатации. Но прежде чем выбрать одно из них необходимо определиться с потребностями и возможностями. Небольшой перечень наводящих вопросов:

1. Что именно нужно? (Отопление, горячая вода.) В каких количествах? Как часто?
2. Имеется ли место для установки оборудования в соответствии с его габаритами?
3. Какими источниками энергии располагает потенциальный потребитель? Тарифы?
4. Химический состав используемой воды? (вопрос лучше всего решать со специалистом)
5. Цена вопроса: само оборудование, монтаж и наладка, эксплуатация и ремонт (плановый+внеплановый)?
6. К кому можно обратиться в случае возникновения проблем?

Определяющие выбор различия

• Монтаж теплообменника (бытового проточного водонагревателя для жилых и административных зданий) за исключением газового и подключаемого в стояк можно выполнить самостоятельно.
• Потребляемая мощность бойлера 2-3 кВт, теплообменника порядка 8 кВт.
• «Проточники» капризны в плане напора воды, что может сказаться на верхних этажах зданий.
• Бойлеры габаритны и требуют для своей установки значительный объём помещения.
• Теплообменники легче и конструктивно проще. Это важно при ремонте и очистке.

водонагреватели и бойлер электрический, что такое и как использовать

К числу ключевых элементов отопительной системы можно отнести такие агрегаты, как теплообменники для отопления, а также бойлер или водонагреватель. Бойлер – это емкость достаточно большого объема, под или в которой располагается источник тепла. Для нагревания воды может использоваться либо водяной, либо паровой теплообменник. Этот прибор оборудован специальным отопительным котлом, задача которого заключается в нагреве воды, циркулирующей в замкнутом пространстве. Такие устройства получили название водонагревателей (бойлеров) косвенного нагрева.

Типы теплообменников

Функции теплообменников для котлов достаточно многочисленны и важны, поскольку именно от данного прибора во многом зависит назначение и конструкция самого используемого котла. Кроме этого с помощью теплообменника холодный теплоноситель получает необходимый объем тепла от уже нагретого. Еще одна важная функция: устройство осуществляет передачу энергии тепла от теплоносителя к санитарной воде, а также от сгораемого газа непосредственно к теплоносителю.

В зависимости от способа передачи тепла жидкостям выделяют следующие виды теплообменников:

1. Первичный – передача энергии осуществляется от газа к теплоносителю;
2. Вторичный (водоводяной) – передача энергии осуществляется от жидкости к теплоносителю;
3. Битермический (совмещенный), особенностью которых является двойной обмен тепла от теплоносителя к воде и от газа к теплоносителю.

Первичный

Первичный теплообменник – это достаточно большая медная труба, которая изогнута в одной плоскости в виде змеевика. В этой же плоскости располагаются пластины различного размера, выполненные из меди. Для предотвращения появления ржавчины поверхность данного агрегата покрыта специальной защитной краской. Мощность первичного теплообменника для отопления в первую очередь зависит от количества ребер и длины трубы.

В большинстве случаев такие приборы обладают примерно одинаковым конструктивным решением, различия же заключаются в способе подключения трубы, в размерах самого теплообменника, а также его мощности. Стоит отметить, что процесс обмена теплом между теплоносителями может быть существенно затруднен в случае загрязнения копотью и грязью.

Не меньшее отрицательное влияние оказывают и отложения солей внутри самого агрегата, препятствующие прохождению воды через бойлер. Это является следствием нарушения циркуляции теплоносителя, а также уменьшения теплопроводности стен прибора. По этой причине необходимо в профилактических целях заниматься своевременным обслуживанием теплообменника для отопления дома, а также выполнять его промывку и очистку.

Специалисты рекомендуют вместе с теплообменником покупать также и фильтры, которые помогут справиться с лишними отложениями и увеличить срок их полезного использования.

Вторичные

Вторичные теплообменники (они также получили название теплообменники горячего водоснабжения – ГВС), отличаются специальными пластинами, которые соединены друг с другом. Данные пластины производятся из нержавеющей стали. Подобные приборы чаще всего устанавливаются в котлах Linea (Bongioanni), Mini kW, Major kW (Immergas), а также Micra 2 (Hermann).

Водоводяной прибор позволяет рассчитывать на необходимый теплообмен благодаря высокому уровню теплопроводности пластин, а также большой площади теплообмена. Таких показателей удается достичь даже несмотря на тот факт, что скорость потока носителя тепла достаточно велика.

Однако благодаря большой скорости практически полностью исключена вероятность появления солей и отложений на стенках. Благодаря некоторым особенностям конструкции, водоводяной теплообменник отличается особыми качествами. К примеру, от количества пластин напрямую зависит мощность и площадь теплообмена. Кроме этого, в остальных разновидностях теплообменников холодная вода и теплоноситель двигаются навстречу, тогда как здесь направление их движения полностью совпадает.

Битермические

Конструктивной особенностью данной группы приборов является наличие сразу двух контуров: горячего водоснабжения и отопления. Такие агрегаты используются в котлах Linea Isy (Bongioanni), Immergas Star kW (Immergas) и Hermann Habitat 2 (Hermann). Если говорить непосредственно о строении модели, то отметим, что она представлена так называемой «трубой в трубе» (коаксиальной). Кроме этого, присутствуют медные пластины, которые расположены на поверхности прибора.

Отличия

Наружная труба предназначена для циркуляции теплоносителя в системе отопления, тогда как внутренняя – для движения санитарной воды. В отопительном режиме функционирования сгораемые газы выделяют тепло, которое доставляется прямо к теплоносителю. Если же теплообменник функционирует в режиме горячего водоснабжения, то тепло сначала передается теплоносителю, после чего оно достается контуру.

Если используется битермический теплообменник для отопления дома, то отпадает необходимость в установке таких гидравлических отопительных агрегатах, как вторичный теплообменник и трехходовой клапан.

Это самым положительным образом сказывается на цене котла, к тому же существенно увеличивается надежность функционирования устройства.

Недостатки

Однако без некоторых недостатков также не обошлось. К примеру, несколько ограничена передача тепловой энергии в режиме ГСВ, что, соответственно, ведет к уменьшению объемов приготовляемой нагретой воды, если сравнивать с остальными разновидностями теплообменников для отопления. Еще одно ограничение – специалисты не советуют эксплуатировать данное устройство в тех регионах, где вода отличается повышенным содержанием жестких солей в своем составе. Причиной является более интенсивное и ускоренное отложение солей из-за достаточно чувствительного перепада температур в режиме горячего водоснабжения и отопления.

Также стоит отметить, что некоторые теплообменники отличаются увеличенной емкостью. Установка таких котлов ведется в отопительных котлах самого высокого класса — Eura (Hermann). Своим внешним видом они больше всего напоминают 6-8-литровый бойлер для отопления, который оборудован специальным медным змеевиком, расположенным по всему объему агрегата. Такие теплообменники получили название мини-бойлеров. По змеевику проходит контур теплоносителя, а через стенки – контур горячего водоснабжения.

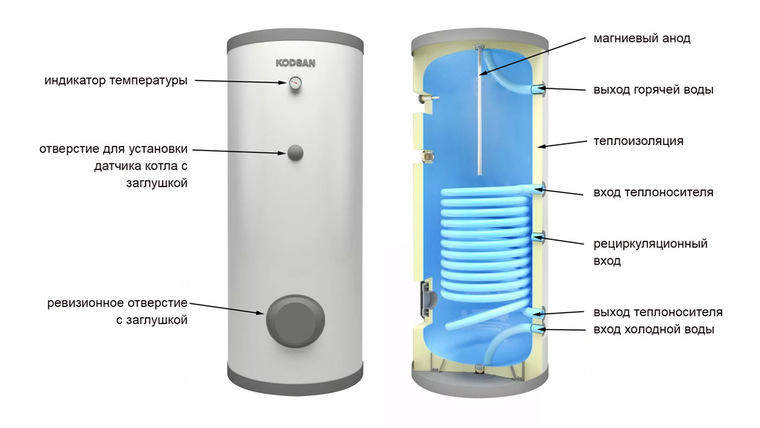

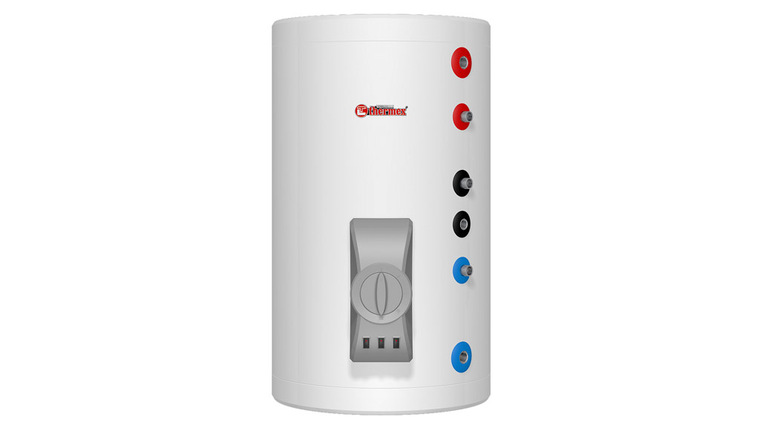

Бойлеры косвенного нагрева

Если же говорить непосредственно о водонагревателях и электрических бойлерах, то стоит отметить, что наибольшей популярностью пользуются бойлеры косвенного нагрева. Может быть несколько основных источников нагрева теплоносителя – нагревательная газовая горелка, которая находится под бойлером, трубчатый электронагреватель внутри него, а также тепло системы отопления. Емкость, в которой осуществляется непосредственно процесс нагревания, с внешней стороны защищена специальным кожухом, а также слоем теплоизоляции, чтобы через водонагреватель не происходило дополнительных теплопотерь.

Нагревательный прибор соединен с пультом управления, который обязательно оснащен специальным датчиком для проверки температуры. В качестве такого датчика зачастую выступает биметаллический термостат. Если датчик сигнализирует о том, что температуры ниже нормы, то автоматически начинается нагрев жидкости.

Бойлеры закрытого типа

Выделяют две разновидности водонагревателей для отопления – открытые и закрытые. Закрытые бойлеры нашли свое применение в централизованной системе водоснабжения. В таких устройствах используются различные металлы (медь, нержавеющая сталь, эмалированная сталь) для изготовления бойлеров для отопления.

Стоит отметить, что подобные водонагреватели отличаются повышенным давлением, причиной которого является расширение жидкости во время нагревания.

Во избежание поломок агрегата и выхода его из строя используется специальный расширительный бак, который предназначен для излишков воды. К тому же такой бак может быть дополнительно оборудован термосмесителем, манометром, а также редуктором давления.

Открытые бойлеры

Открытые водонагреватели для отопления отличаются в первую очередь тем, что они могут снабжать горячей водой лишь одну водоразборную точку, для чего используется специальное оборудование под названием спецсмеситель. При включении спецсмесителя подключение теплообменника к магистральной трубе перекрывается. Давление сетевой воды достаточно велико именно на входе в нагреватель, а не на выходе из него. В результате этого компании-производители имеют возможность использовать не самые прочные и дорогие материалы для создания нагревательной емкости, поскольку давление на стенки емкости не самое высокое.

Кроме этого, данная арматура призвана исполнить роль группы безопасности и расширительного бака, сливая лишнюю воду в раковину при ее расширении. Закрытые бойлеры также могут быть оборудованы подобным спецсмесителем, однако открытые бойлеры для отопления дома без данного агрегата функционировать не смогут.

Нюансы подачи холодной воды

Напоследок отметим, что не нагретая вода должна подаваться под очень высоким давлением в емкость, чтобы уже нагретая жидкость начала выливаться из бойлера – лишь в этом случае можно утверждать, что водоразбор успешно завершился. Ведь если давление воды на входе очень маленькое, то горячая вода не сможет покинуть бак, поскольку трубка для выхода нагретой жидкости находится в самой высшей точке нагревателя. Холодная вода заливается с нижней части, причем благодаря специальному приспособлению – штуцеру – эта жидкость стелется на дне бойлера.

Таким образом, имеется несколько видов водонагревательных элементов, которые предназначены для нагрева воды и ее подачи. Каждая из этих разновидностей отличается собственными достоинствами и недостатками, и лишь потребитель решает, какой из бойлеров является оптимальным именно для его системы.

Самостоятельное изготовление теплообменника

Теплообменник вполне доступен для самостоятельного изготовления, что неоднократно использовалось многими домашними умельцами для создания этого агрегата отопления с минимальными финансовыми затратами. Если рассматривать основные типы теплообменников, изготовленные своими силами, можно выделить следующие их разновидности: выполненные собственными руками бойлеры открытого типа и расположенные вблизи источника тепла змеевики.

Вариант первый

В первом случае используется любая открытая емкость, имеющая достаточную прочность для накопления воды под нормальным давлением. Нагрев в таком изготовленном своими руками агрегате осуществляется с помощью погружения в емкость источника передачи тепла. Такие конструкции популярны для получения горячей воды в небольших загородных домах и других постройках для временного использования.

Вариант второй

Второй тип доступных для изготовления своими руками теплообменников представляет собой изогнутую трубу (змеевик), которую пропускают в непосредственной близости от котла отопления, домовой печи либо другого источника высокой температуры. Вода в трубе нагревается косвенным путем и поступает потребителю.

Как выбрать бойлер косвенного нагрева (2019) | Другая бытовая техника | Блог

Бойлеры косвенного нагрева, как и прочие водонагреватели, предназначены для организации систем горячего водоснабжения. Однако долгое время они не пользовались особой популярностью, сильно уступая электрическим бойлерам и газовым колонкам.

Бойлеры косвенного нагрева дороже электрическихи газовыханалогов, да и установка их связана с некоторыми сложностями. Однако рост цен на энергоносители, затянувшийся кризис и возрастающая техническая грамотность владельцев загородного жилья потихоньку увеличивают спрос к этому виду водонагревателей, ведь у них есть множество плюсов:

– Экономичность. По сравнению с электрическими бойлерами, греющийся от газового котла «косвенник» дает (в зависимости от местных тарифов на газ и электричество) экономию в 3-10 раз. Если же сравнивать с отдельным газовым бойлером или газовой колонкой, то бойлер косвенного нагрева выгоднее тем, что не требует изменения газового проекта и отдельного дымохода.

– Долговечность. У бойлеров косвенного нагрева отсутствует высокотемпературный нагревательный элемент, прогар которого является самой распространенной причиной поломки водонагревателя. Теплообменник бойлера косвенного нагрева обрастает накипью намного медленнее и это не представляет для него особой опасности.

– Использование бойлера косвенного нагрева является самым простым способом организации ГВС (Горячего ВодоСнабжения) при использовании нестандартных источников тепла – солнечных панелей, тепловых насосов и т.п.

null

Образец устройства системы ГВС на основе солнечного коллектора и бойлера косвенного нагрева.

– Бойлер косвенного нагрева наиболее удобен при организации системы ГВС с рециркуляцей (о них будет чуть ниже), набирающей все большую популярность в частных домах и коттеджах.

Есть у бойлеров косвенного нагрева и минусы. Кроме высокой цены и внушительных габаритов можно отметить относительно невысокую производительность, связанную с низкой температурой теплоносителя и зависимость от внешнего источника тепла. Последнее обстоятельство может вызвать некоторые затруднения летом при отоплении с помощью газового котла. Котел должен быть подготовлен для использования в паре с бойлером, иметь соответствующие настройки и возможность подключения к датчику температуры в бойлере, иначе эффективность работы системы будет снижена.

Для снижения зависимости от внешнего источника тепла, многие бойлеры комплектуются ТЭНами, позволяющими поддерживать температуру воды в бойлере при прекращении подачи горячего теплоносителя в теплообменник.

Устройство бойлеров косвенного нагрева

Устроен бойлер косвенного нагрева весьма просто – внутри бака проходит спиральный теплообменник, по которому циркулирует теплоноситель от источника тепла (обычно – газового котла). Теплоносителем может быть как дистилированная вода, так и специальные жидкости (этиленгликоль, пропиленгликоль, антифриз и т.д.). Задача теплоносителя – эффективно перенести тепло от его источника (котла) до бойлера.

Теплообменников может быть больше одного – такие бойлеры позволяют использовать несколько источников тепла одновременно. К примеру, солнечных панелей может быть недостаточно для прогрева воды, тогда можно подключить ко второму теплообменнику газовый котел, «добирающий» требуемое тепло.

Кроме патрубков для теплоносителя, для горячей и поступающей холодной воды, могут быть также патрубки для рециркуляции и для установки датчика температуры.

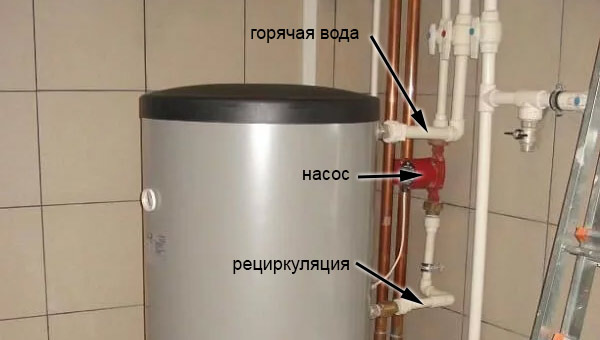

Горячее водоснабжение с рециркуляцией

Случалось ли вам, открыв кран, ждать, когда вода «потеплеет»? Стоящая в трубах вода, разумеется, остывает, и чем водонагреватель расположен дальше от точки разбора, тем дольше приходится ждать горячей воды. При этом литры (а то и десятки литров) воды без пользы утекают в канализацию. Система ГВС с рециркуляцией полностью решает эту проблему – в ней горячая вода движется по трубам постоянно, температура её всегда остается высокой и теплая вода из крана появляется мгновенно. И именно бойлеры косвенного нагрева позволяют организовать такую систему с минимальными затратами и максимальной эффективностью.

При организации системы ГВС с рециркуляцией на основе бойлера косвенного нагрева и газового котла в отопительный период дополнительные затраты будут только на питание циркуляционного насоса. Разумеется, горячие трубы ГВС отдадут некоторое количечтво тепла в дом, но это значит, что отопительным батареям останется меньше работы. Произведенное котлом тепло, в итоге, все равно остается в доме и внедрение рециркуляции горячей воды увеличения расхода газа (чего некоторые опасаются) не вызывает.

Характеристики бойлеров косвенного нагрева

Наличие опции «рециркуляция» говорит о том, что бойлер подготовлен к использованию в системе ГВС с рециркуляцией, проще говоря, имеет патрубок для “обратки”. Бойлеры без такого патрубка тоже можно использовать в системе с рециркуляцией, но это потребует усложнения обвязки (трубопровода и запорных устройств) бойлера и немного снизит эффективность системы.

Полезный объем бака является важным параметром для любого накопительного водонагревателя. Чем объем больше, тем больше членов вашей семьи смогут умыться, принять душ или ванну без повторного прогрева бойлера. Температура горячей воды в бойлере косвенного нагрева обычно ниже, чем в накопительных электронагревателях, поэтому и объем его должен быть больше.

С увеличением объема бака увеличивается и время, необходимое для его нагрева. Сколько конкретно времени потребуется – зависит от множества параметров – от объема бойлера, разницы температур нагреваемой воды, температуры теплоносителя, его расхода и т.д. Если в паспортных данных котла не приведено время нагрева, то его можно примерно вычислить по формуле.

где Т – время прогрева в часах, V-объем бака в м³, Δt – перепад температур, W- тепловая мощность бойлера в кВт, 0,00117 – коэффициент для согласования единиц измерения. Однако имейте в виду, что приводимая в параметрах тепловая мощность бойлера зависит от температуры теплоносителя и горячей воды – для расчета паспортной мощности чаще всего берутся значения 80°С и 45°С соответственно. Но могут быть и другие величины и при сомнениях следует обратиться к документации на бойлер. При изменении любой из температур значение тепловой мощности бойлера также меняется. Некоторые производители приводят таблицы со значениями тепловой мощности для различных температур теплоносителя и горячей воды.

null

Пример таблицы, отражающей зависимость тепловой мощности от температуры горячей воды, температуры и расхода теплоносителя. Бойлеры косвенного нагрева Buderus Logalux.

Если же такой таблицы в руководстве нет, время прогрева можно оценить только примерно – чем ниже температура теплоносителя и чем выше температура горячей воды, тем дольше будет прогреваться бойлер.

Способ нагрева определяет, каким образом греется вода в бойлере. Все бойлеры косвенного нагрева используют, как следует из названия – косвенный способ, когда нагрев производится протекающим через бойлер теплоносителем. Однако многие бойлеры снабжены также ТЭНом, осуществляющим электрический нагрев воды в бойлере. Кроме ого, большинство моделей без ТЭНа позволяют его последующую установку в специальный патрубок или в ревизионное отверстие.

ТЭН может быть полезен в следующих случаях:

– Если температура теплоносителя непостоянна, ТЭН позволяет установить и поддерживать точную температуру горячей воды в бойлере.

– Если температуры теплоносителя от основного источника тепла недостаточно для прогрева бойлера, например, при использовании солнечных панелей или теплового насоса. В этом случае ТЭН используется для «догрева» воды до нужной температуры.

– При отключении основного источника тепла на ремонт, профилактические работы или просто на лето. В этом случае ТЭН используется для прогрева всего объема воды. Но имейте в виду, что мощность ТЭНа обычно в разы меньше мощности, обеспечиваемой теплообменником, поэтому скорость прогрева при использовании одного лишь ТЭНа снизится в разы. Чтобы определить время прогрева всего бойлера, можно воспользоваться той же формулой:

где W – мощность ТЭНа. Ну и ни о какой экономии в таком режиме работы говорить, конечно, не приходится. При неработающем теплообменнике бойлер косвенного нагрева с ТЭНом превращается просто в дорогой накопительный электроводонагреватель, поэтому долгое время его так эксплуатировать не стоит.

Площадь теплообменника влияет на его тепловую мощность. Разные производители могут использовать различные значения расхода теплоносителя, температур теплоносителя и горячей воды при подсчете тепловой мощности. Поэтому этот параметр может оказаться полезен при сравнении двух моделей с примерно одинаковым значением тепловой мощности. В одинаковых условиях модель с большей площадью теплообменника обеспечит большую мощность.

Максимальная температура нагреваопределяет температуру горячей воды, при которой не происходит повреждения внутреннего покрытия бака. Сама температура нагрева зависит исключительно от температуры теплоносителя. Не рекомендуется греть бойлер теплоносителем с температурой большей, чем максимальная температура нагрева.

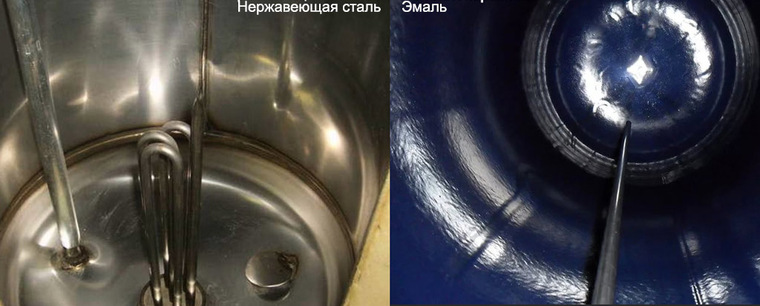

Покрытие внутреннего бака необходимо для его защиты от коррозии. Лучше всего защищены от неё баки из нержавеющей стали, но они и стоят дороже остальных. Слабое место таких баков – сварной шов, который часто выполняется металлом, подверженным коррозии.

Баки с эмалевым покрытием и покрытием из биостеклофарфора (стеклокерамикой, являеюшейся разновидностью эмали) уступают «нержавейке» в устойчивости к механическим повреждениям – малейшая деформация бака приводит к появлению трещин в покрытии и, как следствие, быстрому появлению очагов коррозии. Поэтому при покупке бойлера с эмалированным баком надо тщательно осматривать корпус на отсутствие вмятин и впоследствии беречь бойлер от ударов.

Кроме того, качество покрытия может быть разным, и эмали разных моделей могут сильно отличаться по прочности и долговечности.

Многие производители для дополнительной защиты бака от коррозии устанавливают в него магниевый анод. Магний взаимодействует с кислородом воды, защищая металл бака от его воздействия. Магниевый анод защитит бак даже при повреждении покрытия, но он требует периодической замены – раза в 1-2 года.

При подборе бойлера обратите внимание на максимальное допустимое давление горячей воды и давление теплоносителя. Допустимое давление горячей воды должно быть с некоторым (1,5…2 кратным) запасом выше максимального давления в магистрали холодной воды. Если в системе ХВС часты гидроудары, рекомендуется поставить на входе в бойлер редуктор давления.

А допустимое давление теплоносителя должно соответствовать параметрам источника тепла. Ни в коем случае значение этого параметра не должно быть ниже уставки (заданного значения давления, при котором происходит срабатывание клапана) предохранительного клапана котла – это может привести к разрыву бойлера.

Варианты выбора бойлеров косвенного нагрева

Для обеспечения горячей водой семьи в 2-3 человека, выбирайте среди [url=”https://www.dns-shop.ru/catalog/a07c82c496b75645/bojlery-kosvennogo-nagreva/?order=1&groupBy=none&stock=2&f=f9jwt-f9jxn-f9jnq-f9khh-f9je2]бойлеров с полезным объемом 80 – 150 л.

Для семьи в 4-6 человек [url=”https://www.dns-shop.ru/catalog/a07c82c496b75645/bojlery-kosvennogo-nagreva/?order=1&groupBy=none&stock=2&f=fx6z8-f9k35-fb38q-f9l9n]объем бака потребуется побольше – 200 – 300 л.

Если вы хотите, чтобы вода в кране была горячей сразу после того, как вы его открыли – вам нужна система ГВС с рециркуляцией и [url=”https://www.dns-shop.ru/catalog/a07c82c496b75645/bojlery-kosvennogo-nagreva/?f=f9jet]бойлер косвенного нагрева с соответствующей опцией.

Наличие [url=”https://www.dns-shop.ru/catalog/a07c82c496b75645/bojlery-kosvennogo-nagreva/?f=f9je8]ТЭНа в бойлере косвенного нагрева гарантирует наличие горячей воды, даже если основной источник тепла по каким-то причинам будет отключен или окажется неспособен нагреть воду до нужной температуры.

[url=”https://www.dns-shop.ru/catalog/a07c82c496b75645/bojlery-kosvennogo-nagreva/?order=1&groupBy=none&stock=2&f=f9jew]Бойлер с магниевым анодом проработает дольше за счет дополнительной защиты от коррозии – только не забывайте его периодически менять.

Теплообменник это

Теплообменник это общее название всех без исключения устройств, для передачи тепловой энергии от одного теплоносителя к другому без их непосредственного смешивания друг с другом. Следовательно, бойлер тоже относится к теплообменникам.

Теплообменник это бойлер?

Теплообменник это бойлер?

Как говорит нам ВикипедиЯ, в дословном переводе с английского языка бойлер это котел — устройство для нагрева воды в системе снабжения теплом или горячей водой.

Мы привыкли словом «бойлер» называть любой теплообменник готовящей воду для горячего водоснабжения. Согласно «Правил устройства и безопасной эксплуатации паровых котлов», бойлер — это устройство, обогреваемое паром, горячей водой или электричеством, предназначающееся для нагревания воды, находящейся при этом под давлением выше атмосферного.

Бойлеры широко используются на ТЭЦ, в них вода для горячего водоснабжения и отопления нагревается отработанным паром от турбин, а помещение где находятся эти теплообменники, называются – бойлерные.

В быту применяются два типа емкостных теплообменников-бойлеров, греющие воду теплом от отопления или электричеством от электрического нагревателя ТЭНа.

Что такое бойлер?

Вот мы и подошли к самому интересному, словосочетанию емкостной бойлер, именно они имеют право действительно назваться бойлерами. Бойлер имеет свойство нагревать (накапливать горячую воду), а затем отдавать ее потребителю. Скоростному теплообменнику (пластинчатому, ленточному или кожухотрубному), для производства горячей воды необходима постоянная циркуляция теплоносителей.

Вот вам и ответ на ваш вопрос, теплообменник это бойлер? Теплообменник это бойлер, а вот бойлер это теплообменник с большими ограничениями, скорее всего бойлер действительно больше похож на котел.

Экскурс в историю – когда появились первые теплообменники, это были бойлеры или всем нам известные пластинчатые теплообменники.

Устройство термальных бань Галлии. VI век до нашей эры.

Хочу огорчить скептиков, это действительно были прародители пластинчатых теплообменников. Первые упоминания о пластинчатом теплообменнике относятся к VI веку до нашей эры. До нас дошли фрески с изображениями воинов древней Галлии, моющихся в так называемых термальных банях, «термах» — устроенных по принципу пластинчатого теплообменника.

А вот как все это было устроено, зачем необходимо было так усложнять нагрев горячей воды древним, и как выглядел первый пластинчатый теплообменник об этом в следующей статье.

Электрический водонагреватель или бойлер косвенного нагрева: что выбрать

Наступает лето, а вместе с ним плановые отключения горячей воды. Это неудобство – дань суровому климату, в котором систему центрального отопления и водоснабжения нужно ежегодно обслуживать. Но к счастью, сегодняшний горожанин или владелец частного дома может решить проблему отсутствия горячей воды, установив специальный прибор: бойлер косвенного нагрева или электрический водонагреватель.

В данной статье мы рассмотрим устройство, виды и сферу применения этих приборов, а заодно выделим их преимущества и недостатки. Если вы дочитаете статью до конца, вы сможете сделать правильный выбор водонагревательного устройства, исходя из ваших условий проживания.



Какие бывают электрические водонагреватели



О том, что такое электрический водонагреватель, знают все или почти все. Это прибор, с помощью которого можно обеспечить подогрев воды, используя ТЭН – трубчатый электронагреватель, который преобразует электрическую энергию в тепловую. Электрические водонагреватели бывают двух типов: накопительные (бойлеры) или проточные.



Рассмотрим их особенности:

• Накопительный нагреватель или бойлер представляет собой герметичный резервуар, внутри которого находится ТЭН. С помощью автоматической системы управления он разогревает воду до нужной температуры и поддерживает ее на заданном уровне;
• Проточный нагреватель гораздо меньше по размерам и содержит очень мощный ТЭН со скоростным компактным теплообменником, проходя через который холодная вода практически мгновенно нагревается.

Бойлер позволяет получить горячую воду, открыв кран, но объем ее потребления ограничен объемом бака. Если вода в баке закончилась, придется ждать от 1 до 3 часов, пока она снова нагреется. Проточный водонагреватель не ограничивает объем потребления, но расходует очень много энергии. В силу большой мощности ТЭНа, ему требуется достаточная по мощности сеть. Кроме того, при включении проточного нагревателя требуется довольно долго ждать появления горячей воды, ведь ТЭНу требуется время на разогрев.



Что такое бойлер косвенного нагрева



Внешне бойлер косвенного нагрева легко перепутать с водонагревателем накопительного типа – он также представляет собой цилиндрическую емкость из листовой стали. На внутренние стенки наносят антикоррозийную защиту, например полимерное покрытие, эмаль или стекловолокно. Снаружи бак теплоизолируют пенополиуретаном.

Принцип работы бойлера косвенного нагрева достаточно прост – у него внутри вместо ТЭН находится спираль, в которой постоянно циркулирует нагретый теплоноситель. Этот теплоноситель поступает из системы отопления или напрямую от теплоаккумулятора –  котла. Бак может быть разделен на несколько отделений, каждое из которых оснащено спиралью с промежуточным теплоносителем и отвечает за отдельный контур отопления.

Бойлеры косвенного нагрева классифицируются по форме бака (прямоугольные, цилиндрические), по способу установки (напольные, настенные, вертикальные, горизонтальные), и по количеству контуров.



Что выбрать для нагрева воды



Когда понятен общий принцип работы бойлеров косвенного нагрева и электрических водонагревателей, можно переходить к выбору устройства. И первое, что повлияет на выбор – это вид системы отопления.

В многоквартирных домах с центральным отоплением БКН устанавливать бессмысленно, для них отлично подойдут накопительные водонагреватели. Потребность жителей городской квартиры в горячей воде не так уж велика, и бака обычно хватает на все бытовые нужды.

Для частного дома с газовым или твердотопливным котлом отлично подойдет бойлер косвенного нагрева. Он будет нагревать воду параллельно с работой системы отопления, и поддерживать ее температуру в автоматическом режиме. Но что, если дело происходит летом, когда дом не отапливается?

Первое поколение БКН, действительно, работало только в течение отопительного сезона. Но современные модели могут переходить на летний режим и работать автономно – они являются комбинированными приборами, и содержат помимо спирали с промежуточным теплоносителем еще и ТЭН. Поэтому, для частных домов с газовым или твердотопливным котлом – БКН отличный вариант.



Отметим его преимущества:

• Существенная экономия электроэнергии. Бойлер косвенного нагрева использует промежуточный теплоноситель прямо из системы отопления, не расходуя электроэнергию на нагрев ТЭН;
• Возможность заменить двухконтурную систему отопления на совокупность БКН + одноконтурный котел. Учитывая разницу в стоимости оборудования, это большая экономия;
• При наличии нескольких точек разбора горячей воды, БКН обеспечивает их все без резких скачков температуры и изменения работы котла.

К недостаткам БКН можно отнести затраты на его установку, большой объем и инерционность прибора. Чтобы оценить целесообразность его применения, необходимо помнить, что БКН подходит для:

• Газовых или твердотопливных котлов. При подключении к электрическому котлу, эффект его экономичности сводится к нулю;
• Объектов с большим водопотреблением. Бойлер косвенного нагрева идеально подходит, когда потребление горячей воды превышает 1,5 л./мин, это соответствует постоянному проживанию семьи из 4 и более человек.

Что касается электрических водонагревателей, то они обладают своим перечнем преимуществ и недостатков. К их преимуществам относится полная автономность, в результате чего их можно использоваться в многоквартирных домах с центральным отоплением. Плюсом является и доступная цена приборов – каждый может найти нагреватель себе по карману в зависимости от типа, емкости и мощности агрегата.

Недостаток – общий для всех электрических водонагревателей: большой расход электроэнергии. Причем у проточных нагревателей он особенно велик: на нагревание ТЭНа уходит большое количество энергии, но потом, когда он разогрелся, расход снижается.

К недостаткам нагревателей накопительного типа относится ограниченность подачи воды емкостью бака. К недостаткам нагревателей проточного типа – долгое время ожидания горячей воды из крана при первом включении. Кроме того, проточный нагреватель требует правильно выполненной и очень мощной электросети, обычная квартирная проводка его не выдержит.



Вывод:

• Если вы живете в частном доме с газовым или твердотопливным котлом, покупайте БКН. Вам придется потратиться на установку, но в дальнейшем он сэкономит вам много денег;
• Если вы живете в городской квартире с центральным отоплением, или в частном доме с электрическим котлом, вам лучше остановить свой выбор на электрическом водонагревателе. При этом проточные нагреватели ставят только там, где нет возможности установить накопительные – ибо расходы на прокладку мощной электросети могут свести к нулю экономический смысл приобретения нагревателя.



Хотите подобрать электрический водонагреватель или бойлер косвенного нагрева?

Приглашаем выбрать подходящую модель со страниц каталога «Теплоком» или позвонить по номеру магазинов для консультации 8-800-333-57-79.

«Что такое бойлер косвенного нагрева?» – Яндекс.Кью

Бойлеры косвенного нагрева – это накопительные водонагревательные приборы, которые, в отличие от бойлеров прямого нагрева (газовых, электрических) не имеют собственного водонагревательного элемента. В качестве последнего выступает внешнее устройство – отопительный прибор или система. Это обеспечивает экономию энергоресурса: зачем нагревать воду отдельно, затрачивая газ или электричество, если можно для подогрева использовать работу отопительного прибора (котла либо центральной системы отопления)? С другой стороны, в теплый летний период, когда отопительная система отключается, бойлеры косвенного нагрева становятся совершенно бесполезными. Поэтому многие производители выпускают комбинированные модели бойлеров косвенного нагрева, оборудованные электрическими ТЭНами.

Как устроен бойлер косвенного нагрева?

Внутри бойлера косвенного нагрева расположен теплообменник – змеевик (один или несколько), который подключен к теплоносителю. То есть, вода из системы отопления поступает в теплообменник бойлера косвенного нагрева и, проходя по нему, подогревает воду, находящуюся в баке бойлера, куда та в свою очередь поступает из системы холодного водоснабжения. Затем вода из теплообменника возвращается обратно в отопительную систему, а нагретая вода из бака используется для бытовых целей.

Циркуляцию теплоносителя обеспечивает электронасос. Чтобы снизить потери тепла до минимума, бойлер обшивается пенополистиролом, полиуретаном или другими теплоизоляционными материалами.

Таким образом, бойлер косвенного нагрева нельзя назвать абсолютно беззатратным:

• во-первых, нагрев воды в баке бойлера снижает температуру воды в отопительной системе, которая отдает свое тепло, проходя по змеевику;
• во-вторых, затрачивается электроэнергия на работу насоса.

Но в целом, такой способ нагрева воды является наиболее экономичным среди существующих.

Что делать, если бойлер косвенного нагрева не имеет ТЭНа?

В этом случае можно решить проблему нагрева воды летом следующими способами:

• приобрести дополнительно электро- или газовую колонку;
• если источник теплоносителя – отопительный котел, можно на лето перевести его в эконом-режим, перекрыв все контуры, кроме одного – того, который обеспечивает подачу теплоносителя на бойлер.

Отзывы пользователей бойлеров косвенного нагрева, в основном, положительные: отмечается, что они обеспечивают существенную экономию, обладают отличными показателями производительности, осуществляют достаточно быстрый нагрев воды, а также просты в монтаже и эксплуатации.

Что такое теплообменник?



Целью теплообменника является передача тепла от одной жидкости к другой, отсюда и название. В случае котла это означает передачу тепла от газа к воде, которая будет циркулировать вокруг вашего дома, к радиаторам и резервуару с горячей водой.



Неконденсационные блоки оснащены только одним теплообменником, тогда как современные конденсационные блоки имеют 2, максимально повышая их эффективность и помогая сэкономить деньги на счетах за электроэнергию.

В этом руководстве мы подробно объясним, что такое теплообменник, как он работает и возможные проблемы, с которыми они могут столкнуться.

---

Получить Котельные Котировки

Получить предложения, чтобы поставить и установить новый котел сейчас

---

Что такое теплообменник?

При включении отопления вода циркулирует вокруг радиаторов в вашем доме, но нагревать помещение можно только в том случае, если оно горячее. Это где теплообменник входит.

Газовые котлы

сжигают газ, который затем нагревается и поднимается к теплообменнику, через который проходит холодная вода.Когда вода циркулирует, тепло передается от газа к воде, которая затем нагревается, чтобы эффективно согреть радиаторы или обеспечить горячую воду для бака.

Итак, мы начали с горячего газа и холодной воды, но благодаря теплообменнику мы получаем более холодный газ и более горячую воду без необходимости встречать две жидкости.

Теплообменники в котлах без конденсации и конденсации

По закону все новые котлы должны конденсироваться, так как они намного эффективнее, чем без конденсации.Это относится к конденсационным котлам, имеющим 2 внутренних теплообменника, на 1 больше, чем их неконденсирующиеся аналоги, что означает, что они способны улавливать и повторно использовать тепло отработавших газов. Давайте посмотрим на разницу между работой этих котлов.

Non-Condensing

Неконденсаторные блоки имеют 1 теплообменник, в который холодная вода поступает, чтобы нагреться, а затем циркулирует по дому к радиаторам и резервуару с горячей водой. Отходящие газы отправляются на улицу через дымоход, который может достигать температуры до 250 ° C, показывая, сколько тепла расходуется впустую.

Это не очень эффективный процесс, поэтому конденсационные котлы стали обязательными в Великобритании. Они лучше для окружающей среды и баланса вашего банка благодаря наличию второго теплообменника.

Конденсаторные котлы

Конденсаторные котлы оснащены 2 основными теплообменниками, что означает, что они способны рециркулировать тепло от отходящих газов, повышая их эффективность.

Для начала, холодная вода поступает во вторичную камеру, поглощая тепло от дымовых газов, которые в противном случае были бы потрачены без конденсации.Затем вода проходит через первичный теплообменник, а затем нагревается, прежде чем попасть к радиаторам и резервуарам горячей воды.

Понятно, насколько сильно отличается второй теплообменник от температуры дымохода. Конденсаторный дымоход может быть на 200 ° C холоднее, чем неконденсирующий дымоход, и все они переносятся в воду, а не выходят в атмосферу.

Почему это хорошо? Проще говоря, ваша система отопления будет намного более эффективной, что поможет вам сэкономить деньги на счетах за электроэнергию.

---

Получить Котельные Котировки

Получить предложения, чтобы поставить и установить новый котел сейчас

---

Что такое дымоход?

Поскольку ваш котел работает, отходящие газы образуются, и требуется безопасный выход из здания, поэтому в газовых котлах есть дымоход. Это белая или черная труба или воздуховод, который вы видели на стенах домов и зданий, выбрасывающий газ в атмосферу.

В связи с тем, что эти отработанные газы могут быть вредными, действуют правила регулирования дымовых газов в котле, обеспечивающие безопасность вас, вашего дома и ваших соседей.

Общие проблемы теплообменника котла

Теплообменники

являются важной частью любого котла, поэтому в маловероятной ситуации, когда они сталкиваются с проблемой, полезно иметь возможность идентифицировать ее на ранней стадии и быстро решить. Ниже перечислены некоторые из наиболее распространенных проблем с теплообменником котла.

Kettling

Если вы слышите шумы, похожие на кипящий чайник, то, скорее всего, ваша система отопления начинает греметь. Это вызвано скоплением осадка или известкового налета на теплообменнике, что ограничивает поток воды.Это может привести к увеличению стоимости вашей системы и сокращению ее потенциального срока службы.

Мы настоятельно рекомендуем нанять профессионального инженера, если ваша система портится, так как они смогут промыть систему, устранить накопления отложений и снова заставить ее работать эффективно.

Leaking

Любая утечка или капание из теплообменника чаще всего вызвана поломкой внутреннего компонента, обычно уплотнения насоса или нагнетательного клапана.

Вода, поступающая из уплотнения насоса, означает, что она, вероятно, со временем изнашивается и требует замены.Течь из напорного клапана позволяет предположить, что давление в котле слишком high.

Ремонт сломанного теплообменника

.Вы не должны пытаться устранить проблему с теплообменником самостоятельно, вместо этого обратитесь к квалифицированному инженеру, который сможет безопасно выполнить эту работу.

Теплообменник Стоимость замены

В случае, если теплообменник вашего котла не подлежит ремонту, его необходимо заменить. Сменный теплообменник обычно стоит от 300 до 500 фунтов стерлингов, но это зависит от модели.

Какой котел лучший в 2020 году? Best Boilers UK в 2020 году для вашего дома

Примите к сведению: Указанные выше цены указаны у оптового продавца сантехники только для котлов и не покрывают затраты на установку или какие-либо дополнительные расходы.

Что такое напольные комбинированные котлы для хранения?

Вы могли заметить, что в приведенной выше таблице мы рекомендуем две большие модели комбинированных котлов Viessmann для напольного хранения. Это инновационные решения Viessmann, позволяющие экономить пространство, поэтому вам не потребуется дополнительный невыпущенный цилиндр.

Кроме того, эти котлы имеют технологию CLS (система загрузки цилиндров). Когда мы говорим о том, какой котел лучше, эти котлы, безусловно, являются вершиной кучи.

В большинстве невыпущенных цилиндров, которые работают с обычным или системным котлом, для нагрева цилиндра используется нагревательный змеевик. Технология CLS заменяет теплообменник на пластинчатый теплообменник. Насос ГВС (бытовая горячая вода) циркулирует холодную воду из нижней части цилиндра через пластинчатый теплообменник и возвращает горячую воду обратно в верхнюю часть цилиндра.

Все это происходит намного быстрее, чем ваши обычные цилиндры из-за технологии CLS. Вот почему 100-литровый цилиндр с CLS дает такую ​​же производительность, как 200-литровый невентилируемый внешний цилиндр. Таким образом, когда вы спрашиваете, какой котел лучше всего подходит для большой собственности без установки дополнительного бака, это ответ.

На схеме поперечного сечения объясняются вещи более подробно:

Получить БЕСПЛАТНЫЕ котельные котировки сейчас

---

Лучшие бренды британских котлов в 2020

Теперь, когда мы посмотрели, какой котел лучше всего подходит для вашего типа недвижимости, давайте взглянем на лучшие марки котлов в Великобритании.Список ниже ни в коем случае не в порядке предпочтения. Все перечисленные ниже марки котлов являются признанными производителями в Великобритании с отличной репутацией.

Производители

Boiler, такие как Viessmann, Worcester Bosch и Vaillant, пользуются доверием не только в Великобритании и Европе, но и во всем мире. Они известны как премиальные, топовые марки котлов.

Большие бренды, такие как Ideal, Baxi, Glow Worm и т. Д., Попадают в категорию доступных или дешевых котлов.

Так, у нас есть определенный ответ, какой котел является лучшим из перечисленных выше? На самом деле, нет.

Мы считаем, что мы предоставили вам достаточно соответствующих фактов и информации в этом сообщении, чтобы вы могли принять обоснованное и обоснованное решение. В конце концов, решение о покупке котла должно основываться на фактах, цифрах, объективных оценках и личных предпочтениях.

Многие люди принимают эмоциональные решения на основе национальной гордости, старой репутации или устных мнений, не подкрепленных фактами.

Сказав все это, под поверхностью всегда есть тонкие различия, которые делают некоторые марки котлов выделяющимися из толпы.Наша работа состоит в том, чтобы проиллюстрировать эти различия и упростить для вас решение о покупке, чтобы было ясно, какой котел лучше.

Почему Boilerhut выбрал работу с Viessmann

Вы могли заметить, что мы много раз рекомендовали Viessmann в этом посте. Есть много причин для этого. Даже если у нас не было тесных рабочих отношений с Viessmann, мы все равно порекомендуем их, когда вы спросите, какой котел лучше, просто потому, что мы предпочитаем следовать фактам.

Кроме того, мы хотели бы помочь нашим клиентам с максимально возможной информацией, чтобы в долгосрочной перспективе было меньше жалоб.Когда вы спрашиваете, какой котел будет лучшим в 2020 году, мы считаем, что Viessmann – лучший бренд котлов в мире по нескольким причинам:

1. Запатентованный Inox-радиальный теплообменник из нержавеющей стали (изготовлено на месте)

Это то, что отличает Viessmann от других марок котлов в Великобритании. Он запатентован и изготовлен собственными силами, что помогает Viessmann снизить расходы.

Inox Нержавеющая сталь с содержанием хрома 10,5% и углеродом по массе 1,2% значительно превосходит алюминий в теплообменнике.Содержание хрома делает его очень устойчивым к коррозии в широком диапазоне уровней pH.

В отношении алюминия, если надлежащие жидкости не используются для производства и поддержания узкого диапазона pH, он будет корродировать намного быстрее. Без использования надлежащих жидкостей вы можете повредить алюминиевый теплообменник. И если вы повредите теплообменник, ваша гарантия будет аннулирована, поскольку производитель будет ссылаться на неправильное использование жидкостей.

При прямом сравнении теплообменники из нержавеющей стали не требуют специальных жидкостей, совместимы с простой чистой водой и общедоступным пропиленгликолем.

Устойчивость нержавеющей стали к коррозии и окрашиванию, а также низкие эксплуатационные расходы делают ее идеальным материалом для теплообменника внутри котла, который должен ежедневно подвергаться термическим нагрузкам, подобным печным.

Какой котел лучший? Тот, с теплообменником из нержавеющей стали в нем.

Проверьте это сравнение срока службы теплообменника из нержавеющей стали и алюминия:

Как вы видите, алюминиевый теплообменник начинает работать немного лучше, чем нержавеющая сталь из-за более высокой теплопроводности.Но в течение всего срока службы котла из-за ежедневных тепловых нагрузок и большей подверженности коррозии падение мощности и энергоэффективность огромны!

Это означает, что котел Viessmann будет долговечным и надежным намного, гораздо дольше по сравнению с котлами с алюминиевым теплообменником. И сэкономит ваши деньги на счетах за электроэнергию еще долго после поломки других котлов или необходимости частого ремонта.

Никто другой бренд не может использовать запатентованный дизайн Inox-Radial. Также у них нет собственного оборудования или ноу-хау для его производства, чтобы снизить расходы.Вот почему, когда вы идете с любой другой маркой, вы получаете котел ниже номинальной по той же цене.

Посмотрите это сравнение между двумя из лучших брендов котлов в Великобритании: Worcester Bosch против Viessmann

2. Мировой лидер в сфере коммерческого отопления

Не очень хорошо известный на рынке бытовых котельных в Великобритании, Viessmann имеет долгую и богатую историю в области коммерческого отопления.

Многие крупнейшие в мире стадионы, корпоративные здания и заводы зависят от центрального отопления от Viessmann.Это включает Стадион Княжества и Центр тысячелетия Уэльса в Кардиффе, Уэльс, Великобритания.

Интересное время анекдота; производственное предприятие Vaillant в Германии согревается коммерческим котлом Viessmann, потому что Vaillant не смог его построить или найти достаточно большой!

3. Самый впечатляющий ассортимент котлов в мире

Решение для любых нужд.

Никто другой бренд котлов в Великобритании не может похвастаться невероятно высокой эффективностью 98% на бытовых котлах, таких как Vitodens 200-W или прибор для обогрева топливных элементов, Vitovalor 300-P (вырабатывает энергию и тепло одновременно).

Понимание теплообменников – руководство по типам, конструкциям, приложениям и выборуA крупный план раздела теплообменника вода-воздух.

Изображение предоставлено: Alaettin YILDIRIM / Shutterstock.com

Теплообменники – это устройства, предназначенные для передачи тепла между двумя или более жидкостями, то есть жидкостями, парами или газами, с разными температурами. В зависимости от типа используемого теплообменника процесс теплопередачи может быть газ-газом, жидкостью-газом или жидкостью-жидкостью и протекает через твердый сепаратор, который предотвращает смешивание жидкостей или прямую жидкость контакт.Другие конструктивные характеристики, включая конструкционные материалы и компоненты, механизмы теплопередачи и конфигурации потока, также помогают классифицировать и классифицировать типы доступных теплообменников. Находя применение в широком спектре отраслей промышленности, различные теплообменные устройства разработаны и изготовлены для использования в процессах как нагрева, так и охлаждения.

Эта статья посвящена теплообменникам, исследует различные доступные конструкции и типы и объясняет их соответствующие функции и механизмы.Кроме того, в этой статье изложены соображения выбора и общие применения для каждого типа теплообменного устройства.

Теплообменник Термодинамика

Конструкция теплообменника – это упражнение в термодинамике, которая представляет собой науку, касающуюся потока тепловой энергии, температуры и взаимосвязи с другими формами энергии. Для понимания термодинамики теплообменника хорошей отправной точкой является изучение трех способов передачи тепла – проводимости, конвекции и излучения.В следующих разделах представлен обзор каждого из этих режимов теплопередачи.

Conduction

Проводимость – это передача тепловой энергии между материалами, которые находятся в контакте друг с другом. Температура является мерой средней кинетической энергии молекул в материале – более теплые объекты (которые имеют более высокую температуру) демонстрируют более молекулярное движение. Когда более теплый объект входит в контакт с более холодным объектом (который имеет более низкую температуру), происходит передача тепловой энергии между двумя материалами, причем более холодный объект становится более заряженным, а более теплый объект становится менее заряженным.Этот процесс будет продолжаться до тех пор, пока не будет достигнуто тепловое равновесие.

Скорость, с которой тепловая энергия передается в материале посредством теплопроводности, определяется следующим выражением:

В этом выражении Q представляет количество тепла, передаваемого через материал за время, t, ΔT представляет собой разницу температур между одной стороной материала и другой (температурный градиент), A является площадью поперечного сечения материала, и d – толщина материала.Коэффициент конвективной теплопередачи h_c является функцией свойств жидкости, подобной теплопроводности материала, упомянутого ранее относительно проводимости.

Radiation

Тепловое излучение – это механизм передачи тепловой энергии, который включает излучение электромагнитных волн от нагретой поверхности или объекта. В отличие от проводимости и конвекции, тепловое излучение не требует промежуточной среды для переноса энергии волны. Все объекты, температура которых выше абсолютного нуля (-273.15^oC) излучать тепловое излучение в обычно широком спектральном диапазоне.

Чистая скорость потери теплового излучения может быть выражена с использованием закона Стефана-Больцмана следующим образом:

, где Q – теплопередача в единицу времени, T_h – температура горячего объекта (в абсолютных единицах, ^oK), T_c – температура более холодного окружения (также в абсолютных единицах, ^oK). (чье значение 5.

• Зеротский закон термодинамики гласит, что термодинамические системы, находящиеся в тепловом равновесии, имеют одинаковую температуру. Кроме того, если две системы находятся в тепловом равновесии с третьей системой, то две прежние системы должны находиться в равновесии друг с другом; таким образом, все три системы имеют одинаковую температуру. Этот закон, предшествующий трем другим законам термодинамики по порядку, но не по развитию, не только выражает тепловое равновесие как переходное свойство, но также определяет понятие температуры и устанавливает его как измеримое свойство термодинамических систем.
• Первый закон термодинамики основан на законе Нерота, определяющем внутреннюю энергию (U) как еще одно свойство термодинамических систем и указывающем на влияние тепла и работы на внутреннюю энергию системы и энергию окружающей среды. Кроме того, первый закон – также называемый Законом Энергии – по существу утверждает, что энергия не может быть создана или разрушена, только передана в другую термодинамическую систему или преобразована в другую форму (например,например, тепло или работа) .

  Например, если тепло поступает в систему из окружающей среды, происходит соответствующее увеличение внутренней энергии системы и уменьшение энергии окружающей среды. Этот принцип может быть проиллюстрирован следующим уравнением, где ΔU_system представляет внутреннюю энергию системы, а ΔU_environment представляет внутреннюю энергию окружающей среды:

• Второй закон термодинамики устанавливает энтропию (S) как дополнительное свойство термодинамических систем и описывает естественную и неизменную тенденцию вселенной и любой другой замкнутой термодинамической системы к увеличению энтропии с течением времени.Этот принцип может быть проиллюстрирован следующим уравнением, где ΔS представляет изменение энтропии, ΔQ представляет изменение тепла, добавляемого в систему, а T представляет абсолютную температуру:
  Он также используется для объяснения тенденции двух изолированных систем – когда им позволено взаимодействовать и без каких-либо других воздействий – двигаться к термодинамическому равновесию. Как установлено Вторым Законом, энтропия может только увеличиваться, а не уменьшаться; следовательно, каждая система по мере увеличения энтропии неизменно движется в направлении наивысшего значения, достижимого для указанной системы.При этом значении система достигает состояния равновесия, при котором энтропия больше не может ни увеличиваться (как она есть на максимуме), ни уменьшаться, поскольку это действие нарушает Второй закон. Следовательно, единственными возможными изменениями системы являются те, в которых энтропия не испытывает изменений (то есть отношение тепла, добавляемого или вычитаемого к системе, к абсолютной температуре остается постоянным) .

В целом, эти принципы определяют основные механизмы и операции теплообменников; Закон Зерота устанавливает температуру как измеримое свойство термодинамических систем, Первый Закон описывает обратную связь между внутренней энергией системы (и ее преобразованными формами) и ее окружающей средой, а Второй Закон выражает тенденцию двух взаимодействующих систем к двигаться к тепловому равновесию.Таким образом, теплообменники функционировать, позволяя жидкости более высокой температуре (F₁), чтобы взаимодействовать-либо непосредственно, либо косвенно с жидкостью с более низкой температурой (F₂), что позволяет тепло для передачи от F₁ к F₂, чтобы перейти к равновесию. Эта передача тепла приводит к снижению температуры для F₁ и увеличению температуры для F₂.В зависимости от того, нацелено ли приложение на нагрев или охлаждение жидкости, этот процесс (и устройства, которые его используют) можно использовать для направления тепла к системе или от нее, соответственно.

Конструктивные особенности теплообменника

Как указано выше, все теплообменники работают по одним и тем же базовым принципам. Однако эти устройства могут быть классифицированы и классифицированы несколькими различными способами на основе их конструктивных характеристик. Основные характеристики, по которым можно классифицировать теплообменники:

• Конфигурация потока
• Строительный метод
• Механизм передачи тепла

Конфигурация потока

Конфигурация потока, также называемая схемой потока, теплообменника относится к направлению движения жидкостей внутри теплообменника относительно друг друга.

Countercurrent Flow

Теплообменники с противотоком , также известные как противоточные теплообменники, сконструированы таким образом, что жидкости движутся антипараллельно (то есть параллельно, но в противоположных направлениях) друг к другу внутри теплообменника. Наиболее часто используемая из конфигураций потока, противоточная установка, как правило, демонстрирует наивысшую эффективность, поскольку она обеспечивает наибольшее количество теплопередачи между жидкостями и, следовательно, наибольшее изменение температуры.

Crossflow

В теплообменниках с поперечным потоком жидкости текут перпендикулярно друг другу. Эффективность теплообменников, которые используют эту конфигурацию потока, находится между эффективностью противоточных и прямоточных теплообменников.

Гибридный поток

Гибридные поточные теплообменники демонстрируют некоторую комбинацию характеристик ранее упомянутых конфигураций потока. Например, конструкции теплообменника могут использовать несколько проходов и устройств потока (например,(как противоточные, так и поперечные) внутри одного теплообменника. Эти типы теплообменников обычно используются для удовлетворения ограничений применения, таких как пространство, бюджетные расходы или требования к температуре и давлению.

Фиг.1, ниже, иллюстрирует различные доступные конфигурации потока, включая конфигурацию перекрестного / встречного потока, которая является примером конфигурации гибридного потока.

Рисунок 1 – Конфигурации потока теплообменника

Строительный метод

Хотя в предыдущем разделе теплообменники были классифицированы в зависимости от типа используемой конфигурации потока, в этом разделе они классифицируются в зависимости от их конструкции.С другой стороны, регенеративные теплообменники , также называемые емкостными теплообменниками или регенераторами, поочередно позволяют более теплым и более холодным жидкостям течь через один и тот же канал. Как рекуператоры, так и регенераторы могут быть далее разделены на различные категории обменников, такие как прямые или косвенные и статические или динамические, соответственно. Из указанных двух типов рекуперативные теплообменники чаще используются в промышленности.

Direct vs. Indirect

Реакционные теплообменники используют процессы прямого или косвенного контакта для обмена теплом между жидкостями.

В теплообменниках с прямым контактом жидкости не разделяются внутри устройства, и тепло передается от одной жидкости к другой через прямой контакт. С другой стороны, в непрямых теплообменниках жидкости остаются отделенными друг от друга теплопроводящими компонентами, такими как трубки или пластины, в течение всего процесса теплопередачи. Компоненты сначала получают тепло от теплой жидкости, когда она протекает через теплообменник, а затем передают тепло охлаждающей жидкости, когда она протекает через нее.Некоторые из устройств, которые используют процессы прямого контакта, включают градирни и паровые инжекторы, в то время как устройства, которые используют процессы прямого контакта, включают трубчатые или пластинчатые теплообменники.

Статик против Dynamic

Существует два основных типа регенеративных теплообменников – статические теплообменники и динамические теплообменники. В статических регенераторах (также известных как регенераторы с неподвижным слоем) материал и компоненты теплообменника остаются неподвижными, когда жидкости протекают через устройство, в то время как в динамических регенераторах материал и компоненты перемещаются в течение всего процесса теплопередачи.Оба типа подвержены риску перекрестного загрязнения между потоками жидкости, что требует тщательного проектирования во время производства.

В одном примере статического типа более теплая жидкость проходит через один канал, в то время как более холодная жидкость проходит через другой в течение фиксированного периода времени, в конце которого благодаря использованию быстродействующих клапанов поток изменяется так, что две жидкости переключать каналы. Пример динамического типа обычно использует вращающийся теплопроводящий компонент (например,Используемые компоненты и материалы зависят от типа теплообменника и его предполагаемого применения.

Некоторые из наиболее распространенных компонентов, используемых для создания теплообменников, включают в себя кожухи, трубки, спиральные трубки (катушки), пластины, ребра и адиабатические колеса. Более подробная информация о том, как эти компоненты функционируют в теплообменнике, будет предоставлена ​​в следующем разделе (см. Типы теплообменников) .

В то время как металлы очень подходят и широко используются для строительства теплообменников из-за их высокой теплопроводности, как в случае теплообменников из меди, титана и нержавеющей стали, других материалов, таких как графит, керамика, композиты или пластмассы, может предложить большие преимущества в зависимости от требований применения теплопередачи.

Фиг.3 – Классификация теплообменника по конструкции

Примечания: * Теплообменные устройства, перечисленные ниже классификаций конструкции, представляют собой лишь небольшую выборку из имеющихся 90,904. ** Изображенная классификация соответствует описанию на Thermopedia.com.

В теплообменниках используются два типа механизмов теплопередачи – однофазный или двухфазный .

В однофазных теплообменниках жидкости не подвергаются никаким изменениям фазы в течение всего процесса теплопередачи, что означает, что как более теплые, так и более холодные жидкости остаются в одном и том же состоянии вещества, при котором они вошли в теплообменник.Например, в системах теплообмена вода-вода более теплая вода теряет тепло, которое затем передается более холодной воде и не превращается в газ или твердое вещество.

С другой стороны, в двухфазных теплообменниках жидкости испытывают изменение фазы во время процесса теплообмена. Изменение фазы может происходить в одной или обеих задействованных жидкостях, приводя к переходу от жидкости к газу или газа к жидкости. Как правило, устройства, в которых используется двухфазный механизм теплопередачи, требуют более сложных конструктивных решений, чем устройства, в которых используется однофазный механизм теплопередачи.Есть два подхода, которые обычно принимаются. Первый рассматривает конфигурацию потока в теплообменнике, а второй основан на классификации типа оборудования, в основном по конструкции. Оба рассматриваются здесь.

Классификация теплообменников по конфигурации потока

Существует четыре основных конфигурации потока:

Фигура 1 иллюстрирует идеализированный противоточный теплообменник, в котором две жидкости текут параллельно друг другу, но в противоположных направлениях.Этот тип организации потока позволяет максимально изменять температуру обеих жидкостей и поэтому является наиболее эффективным (где эффективность – это количество фактического переданного тепла по сравнению с теоретическим максимальным количеством тепла, которое может быть передано).

Рисунок 1. Противоток.

В теплообменниках с прямоточным потоком потоки текут параллельно друг другу и в том же направлении, как показано на фиг.2. Это менее эффективно, чем противоточный поток, но обеспечивает более равномерную температуру стенок.

Рисунок 2. Прямой поток.

Теплообменники с поперечным потоком являются промежуточными по эффективности между противоточными и параллельными теплообменниками. В этих единицах потоки текут под прямым углом друг к другу, как показано на рисунке 3.

Figure 3. Crossflow.

В промышленных теплообменниках часто встречаются гибриды вышеуказанных типов потока. Примерами их являются комбинированные теплообменники с противотоком и противотоком и многопроходные теплообменники. (См., Например, рисунок 4.)

Рисунок 4. Поперечный / встречный поток.

Классификация теплообменников по конструкции

В этом разделе теплообменники классифицируются в основном по их конструкции, Garland (1990) (см. Рисунок 5). Первый уровень классификации заключается в разделении типов теплообменников на рекуперативные или регенеративные. Рабочий теплообменник имеет отдельные пути потока для каждой жидкости, и жидкости текут одновременно через теплообменник, обмениваясь теплом через стену, разделяющую пути потока.Регенеративный теплообменник имеет один путь потока, через который попеременно проходят горячие и холодные жидкости.

Рисунок 5. Классификации теплообменников.

Регенеративные теплообменники

В регенеративном теплообменнике путь потока обычно состоит из матрицы, которая нагревается, когда через нее проходит горячая жидкость (это называется «горячим ударом»). Это тепло затем выделяется холодной жидкости, когда она проходит через матрицу («холодный удар»). Регенеративные теплообменники иногда называют Емкостными теплообменниками.Хороший обзор регенераторов предоставлен Walker (1982) .

Регенераторы в основном используются в системах рекуперации тепла газ / газ на электростанциях и в других энергоемких отраслях промышленности. Два основных типа регенератора: статический и динамический. Оба типа регенераторов являются переходными в работе, и если в их конструкции не уделяется большое внимание, обычно происходит перекрестное загрязнение горячего и холодного потоков. Однако использование регенераторов в будущем, вероятно, возрастет, поскольку предпринимаются попытки повысить энергоэффективность и рекуперировать более низкосортное тепло.

В этом разделе кратко описаны некоторые из наиболее распространенных типов теплообменников, и они расположены в соответствии с классификацией, приведенной на рисунке 5.

. В этом типе пары разделены стенкой, обычно металлической. Примерами этого являются трубчатые теплообменники, см. Рисунок 6, и пластинчатые теплообменники, см. Рисунок 7.

. Трубчатые теплообменники очень популярны благодаря гибкости, которую конструктор должен учитывать в широком диапазоне давлений и температур. Трубчатые теплообменники можно подразделить на ряд категорий, из которых кожухотрубный теплообменник является наиболее распространенным.

Кожухотрубный теплообменник состоит из нескольких трубок, установленных внутри цилиндрической оболочки. Рисунок 8 иллюстрирует типичную единицу, которая может быть найдена в нефтехимическом заводе. Две жидкости могут обмениваться теплом, одна жидкость течет по внешней стороне труб, а вторая жидкость течет по трубам. Жидкости могут быть однофазными или двухфазными и могут протекать параллельно или поперечно / противоточно. Кожухотрубный теплообменник состоит из четырех основных частей:

• Передний конец – это место, где жидкость попадает в трубку теплообменника.

• Задний конец – это место, где трубная жидкость покидает теплообменник или где она возвращается в передний коллектор в теплообменниках с несколькими проходами для труб. вместе

• Shell – содержит трубный пучок.

. Популярность кожухотрубных теплообменников привела к разработке стандарта для их назначения и использования. Это стандарт Ассоциации производителей трубчатых теплообменников (TEMA).Обычно кожухотрубные теплообменники изготавливаются из металла, но для специальных применений (например, с применением сильных кислот фармацевтических препаратов) могут использоваться другие материалы, такие как графит, пластик и стекло. Это также нормально для труб, чтобы быть прямыми, но в некоторых криогенных приложениях используются спиральные или Hampson катушки

. Простая форма кожухотрубного теплообменника – это двухтрубный теплообменник. Этот теплообменник состоит из одной или нескольких трубок, содержащихся в большей трубе. В самой сложной форме между многотрубной двойной трубой и кожухотрубным теплообменником существует небольшая разница.Однако двухтрубные теплообменники, как правило, имеют модульную конструкцию, поэтому несколько узлов могут быть соединены болтами для достижения требуемой нагрузки. Книга Е.А.Д. Saunders [Saunders (1988)] дает хороший обзор трубчатых теплообменников.

Другие типы трубчатых теплообменников включают в себя:

• Печи – рабочая жидкость проходит через печь в трубах с прямой или спиральной намоткой, а нагрев осуществляется либо с помощью горелок, либо с помощью электрических нагревателей.

• Трубки в пластине – в основном они используются для рекуперации тепла и кондиционирования воздуха.Воздух либо всасывается через трубки вентилятором, установленным над пучком (индуцированная тяга), либо продувается через трубки вентилятором, установленным под пучком (принудительная тяга). Они, как правило, используются в местах, где существуют проблемы с получением достаточного количества охлаждающей воды.

• Трубки отопления, сосуды с перемешиванием и теплообменники из графитового блока могут рассматриваться как трубчатые или могут быть помещены под рекуперативные «специальные». Тепловая труба состоит из трубы, фитильного материала и рабочей жидкости.Рабочая жидкость поглощает тепло, испаряется и проходит к другому концу тепловой трубы, где она конденсируется и выделяет тепло. Затем жидкость с помощью капиллярного воздействия возвращается к горячему концу тепловой трубы для повторного испарения. Взволнованные сосуды в основном используются для нагрева вязких жидкостей. Они состоят из сосуда с трубками внутри и мешалки, такой как пропеллер или винтовая ленточная крыльчатка. Трубки несут горячую жидкость, а мешалка вводится для обеспечения равномерного нагрева холодной жидкости. Углеродные теплообменники обычно используются, когда агрессивные жидкости необходимо нагревать или охлаждать.Они состоят из твердых углеродных блоков, в которых просверлены отверстия для прохода жидкостей. Затем блоки крепятся болтами вместе с коллекторами для формирования теплообменника.

Пластинчатые теплообменники отделяют жидкости, обменивающиеся теплом, посредством пластин. Они обычно имеют улучшенные поверхности, такие как ребра или тиснение, и могут быть скреплены болтами, спаяны или сварены. Пластинчатые теплообменники в основном используются в криогенной и пищевой промышленности. Однако из-за их высокого отношения площади поверхности к объему, низкого запаса жидкостей и их способности обрабатывать более двух пар, они также начинают использоваться в химической промышленности.

Пластинчатые и каркасные теплообменники состоят из двух прямоугольных концевых элементов, которые скрепляют между собой ряд рельефных прямоугольных пластин с отверстиями в углу для прохода жидкостей. Каждая из пластин разделена прокладкой, которая герметизирует пластины и организует поток жидкости между пластинами, см. Рисунок 9. Этот тип теплообменника широко используется в пищевой промышленности, поскольку его легко разобрать для очистки. Если утечка в окружающую среду является проблемой, можно сварить две пластины вместе, чтобы жидкость, протекающая между сварными пластинами, не могла протекать.Однако, поскольку все еще присутствуют некоторые прокладки, все еще возможна утечка. Паяные пластинчатые теплообменники предотвращают утечку, паяя все пластины вместе, а затем приваривая к входному и выходному отверстиям.

Фигура 6. Классификация трубчатых теплообменников.

Фигура 7. Классификация пластинчатых теплообменников.

Фигура 8. Кожухотрубный теплообменник.

Фигура 9. Пластинчато-рамный теплообменник.

Пластинчато-пластинчатые теплообменники состоят из ребер или проставок между песками.Ребра могут быть расположены так, чтобы обеспечить любую комбинацию поперечного или параллельного потока между соседними пластинами. Также возможно пропускать до 12 потоков жидкости через один теплообменник путем тщательного расположения коллекторов. Они обычно изготавливаются из алюминия или нержавеющей стали и спаяны вместе. Их основное использование в сжижении газа из-за их способности работать при близких температурах.

Теплообменники Lamella в некотором отношении похожи на кожухотрубные. Прямоугольные трубки с закругленными углами сложены близко друг к другу, образуя пучок, который помещается внутрь оболочки.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

• Вентиляц
• Вентиляция
• Воздуховод
• Воздуховоды
• Кондиционер
• Кондиционеры
• Нормы
• Разное
• Решетк
• Решетки
• Система вентиляции
• Советы
• Советы по выбору
• Схема
• Схемы
• Фанкойла
• Чиллер
