TERMICA AQUATIC NTR/Z 160 Настенный бойлер (водонагреватель) косвенного нагрева

С 2007 года активно продвигается бренд Termica. Termica - это надёжное инженерное оборудование для систем отопления и водоснабжения, а также электробытовая техника по ценам от производителя. Четкие сроки поставки, отлаженный сервис, гарантийное и постгарантийное обслуживание – являются приоритетами компании.

Сегодня бренд Termica знают как производителя качественного и надёжного оборудования по доступным ценам. Принципиальная позиция - добиться исключительного качества своей продукции, сохранив доступность цены!

Бренд Termica хорошо известен потребителю по широкой товарной линейке электробытовой техники. Большой популярностью на территории России пользуются конвекторы, масляные радиаторы, тепловые пушки и тепловые завесы. Так же ассортимент представлен тепловентиляторами, увлажнителями воздуха, очистителями воздуха, ИК-панелями и сушилками для рук. Под брендом Termica представлена линейка бытовых насосов для отопления, водоснабжения и водоотведения с гарантией до 3 лет.

Набирает популярность линейка недорогих алюминиевых и биметаллических радиаторов. Минималистичный дизайн и полный комплект аксессуаров позволяют использовать данное оборудование в различных вариантах инженерных решений. От простых элементов летнего загородного дома, до сложных проектов жилищного строительства, рабочих пространств, производственных, бытовых зон и офисных пространствах. Качество продукции соответствует высшим мировым стандартам качества.

Великолепно зарекомендовали себя дымоходные системы Termica. Их главная особенность заключается в универсальности. При сравнительно небольшой цене дымоходные конструкции Termica совместимы с котельным оборудованием популярных в России торговых марок, в том числе и из группы премиального сегмента.

Одно из ключевых производственных направлений бренда является производство оборудования для котельных. Расположившись в высоконкурентной ценовой нише бюджетного предложения, котлы Termica обладают целым набором признаков товара премиального класса. Это и качество производимой продукции, и надёжность, безопасность, гарантийное и техническое сопровождение, сервис и маркетинговые программы. Гарантийный срок на настенные газовые котлы новой линейки составляет 3 года. Их по праву можно считать лучшим рыночным предложением в своей ценовой нише. Разработанный для отечественного рынка товар, соответствует высшим международным стандартам качества.

Termica Comfortline производите, например, насосы:


  • Циркуляционные в Соединенном Королевстве Великобритания

  • Дренажные - погружные в Китайской Народной Республике

Бойлер косвенного нагрева AQUASTIC AQ 150 SC

Описание

Доступный бойлер AQUASTIC для косвенного нагрева воды.

Бойлера торговой марки AQUASTIC производятся в Венгрии и занимают нишу доступных и недорогих бойлеров для создания комфортной системы горячего водоснабжения. Источником нагрева может служить газовый или твердотопливный котел а, в случае необходимости, в бойлер напольный AQUASTIC AQ 150 SC без труда можно установить электрический нагревательный тэн мощностью 2 или 3 кВт. Производство бойлеров в Европе гарантирует качество и соответствие как санитарным нормам, так и требованиям Евросоюза по энергоэффективности. Достаточно большой объем воды в бойлере позволяет аккумулировать достаточно тепловой энергии для обеспечения рециркуляции через полотенцесушители ( хотя, мы рекомендуем в для организации нагрева полотенцесушителей выбирать бойлера 200 литров ).

Скачать каталог бойлеров AQUASTIC 2018.

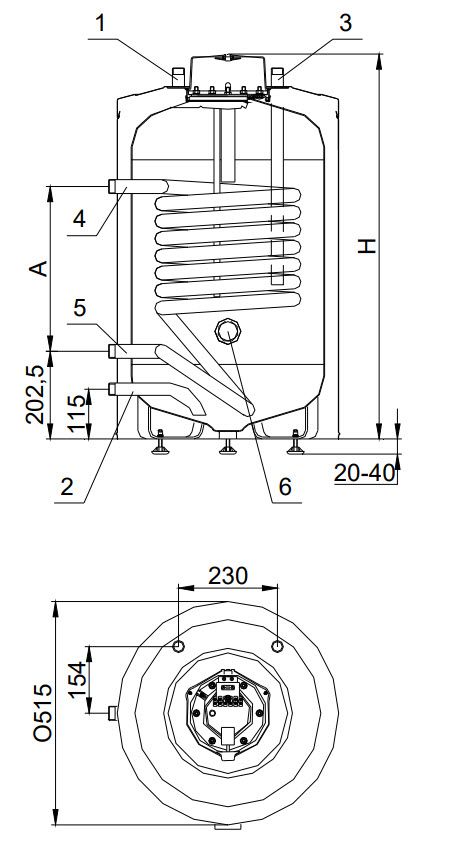

Технические характеристики бойлера AQUASTIC AQ 150 SC.

Обьём 150 литров
Высота 1215 мм
Диаметр 515 мм

Толщина теплоизоляции — 45 мм ( вспенивание на пентане)
Подключение воды G3/4″ НР
Рециркуляция G3/4″ НР
Максимальное рабочее давление 7 bar
Мощность дополнительного ТЭНа 2 кВт
Поверхность теплообменника 1,06 м
Соединение теплообменника G1″ НР
Сопротивление потока в теплообменнике 82 mbar
Теплообменник 32 kW
Постоянная производительность 590 литр/час, 24 kW
Внутренний бак Стальной лист с эмалированным покрытием
Защита от коррозии Эмаль + магниевый анод
Температура горячей воды при электрическом подогреве max.

65°C
Максимальная потеря тепла 1,8 kWh/24h
Вес 66 кг
Гарантия 5 лет (2 года на весь комплект + 3 года на бак).

Описание бойлера Aquastic AQ 150 SC.

AQUASTIC AQ 150 SC – напольная версия бойлера косвенного нагрева, качественного, экологичного и обладающего высоким КПД нагрева и энергосбережения.

Рабочий термостат позволяет регулировать температуру воды в баке при нагревании.
Возможности:

  • Нагрев воды от внешнего отопительного котла
  • Есть возможность подключения электрического ТЭНа
  • Возможность обслуживания нескольких водорасходных точек ГВС одновременно
  • Возможность создания системы рециркуляции ГВС
  • Внутренняя часть рабочего бака покрыта специальной стеклокерамической эмалью
  • Экологически чистый теплоизоляционный материал
  • Вода пригодна для бытовых и пищевых нужд
  • Антикоррозийная защита (магниевый анод)
  • Регулировка температуры
  • Терморегулятор со сменными контактами
  • Световой индикатор состояния нагрева воды
  • Наружный корпус изготовлен из листовой стали, покрытой белой порошковой эмалью
  • Напольная вертикальная установка

Гидравлическое подключение бойлера косвенного нагрева Aquastic AQ IND 150 SC

1. Комбинированный предохранительный клапан2. Слив

3. Запорный клапан

4. Трехходовой клапан

5. Вентиль прямого действия

6. Циркуляционный насос

7. Автоматический клапан удаления воздуха

8. Клапан обратный трубопровода возврата отопления

9. Место термостата насоса

Гарантия на готовое изделие – 3 года.Принцип действия водонагревателей косвенного нагрева прост и заключается в следующем: нагревательный элемент (ТЭН) такого прибора не сам вырабатывает тепло, а подключается к газовому или твердотопливному котлу, или солнечному коллектору. Вода или другой теплоноситель, который циркулирует по отопительной системе, циркулируя по ТЭНу водонагревателя, отдает тепло воде, находящейся в баке. Нагрев воды таким способом намного экономичнее и быстрее в сравнении с обычным электрическим водонагревателем, а в тех случаях, когда нагрузка на электрическую сеть велика,  косвенный нагрев может оказаться единственным способом горячего водоснабжения.

Кроме того, большинство водонагревателей косвенного типа имеют повышенный коэффициент производительности, и если Вам нужно обеспечить горячей водой значительное количество потребителей, то бойлер косвенного нагрева – это одно из наиболее рациональных и экономически эффективных решений.

Независимость от характера источника тепла позволяет подключать водонагреватель к системе, работающей на любом виде топлива – на газу, на твердом или жидком топливе. Исключение, пожалуй, может составить только электрический котел, поскольку транспортировка теплоносителя неизбежно влечет за собой определенные тепловые потери.

Наличие возможности подключения ТЭНа значительно увеличивает потенциал прибора: Вы можете использовать прибор круглый год, независимо от работы отопительного котла, а также можете повышать тепловую производительность бойлера, включая котел и ТЭН одновременно.

Мощность прибора и большие диаметры подключения труб позволяют обслуживать несколько расходных точек одновременно, даже при одном только работающем теплообменнике.

Внутренняя часть рабочего бака покрыта стеклокерамической эмалью, что существенно повышает как износоустойчивость самого водонагревателя, так и санитарные качества нагреваемой в нем воды – Вы можете использовать ее не только для бытовых нужд, но и для приготовления пищи.

Рабочий термостат со сменными контактами обеспечивает управление температурой нагрева воды с возможностью организации работы насосов системы отопления по принципу приоритета ГВС.

Световой индикатор состояния нагрева воды дает возможность контролировать работу водонагревателя.

Магниевый анод надежно защищает от коррозии те части прибора, которые контактируют с водой, и в значительной степени подвержены износу.

Необходимо дополнительно устанавливать предохранительный клапан для защиты  бака от разрушений при избыточном давлении. При нагревании вода расширяется, и давление в баке повышается. Это негативно влияет на работоспособность устройства, а в отдельных случаях вызывает и разрушение бака.

Во избежание таких неприятностей, клапаном сбрасывает давление в баке во время работы прибора, защищая само оборудование и Ваше жилье.

Теплоизоляционный материал выполнен с учетом требований по экологической безопасности и абсолютно безвреден даже при нагревании устройства. Поэтому Вы можете устанавливать его даже в жилых помещениях, не беспокоясь о загрязнении воздуха.

Напольный монтаж и компактные размеры (по диаметру) обеспечивает возможность расположить прибор таким образом, что он займет минимум свободного пространства в помещении, и особенно полезен тогда, когда настенный монтаж невозможен из-за слабых стен или по другим техническим причинам.

Внешний корпус изготовлен из стального листа и покрыт порошковой эмалью белого цвета. Это не только защищает прибор от коррозии, но и имеет декоративный эффект.

Reflex Storatherm Aqua AF 500/1M C бойлер косвенного нагрева

Reflex Storatherm Aqua AF 500/1M C бойлер косвенного нагрева

Бойлеры косвенного нагрева Reflex Storatherm Aqua AF/1 предназначены для подогрева, накопления и подачи воды в систему ГВС. Благодаря встроенному теплообменнику большой площади, наиболее подходят для работы с твердотопливными или газовыми котлами, а также иными низкотемпературными системами. Водоподогреватели Reflex AF/1 Aqua представлены большим количеством объемов, поэтому подходят для установки и эксплуатации как в системах небольших частных домов, так и в зданиях промышленного или социального назначения.

Высокое качество бойлеров обусловлено тем, что изготавливаются они из конструкционной стали S235JRG2 (Rst 37-2), внутренняя поверхность эмалирована согласно стандарту DIN 4753, сохраняет питьевые качества воды. Баки комплектуются магниевым анодом. Бойлеры АF только белого цвета. Снаружи все нагреватели имеют теплоизоляцию из вспененного полиуретана.

Установка баков только вертикальная. Максимальное давление для теплообменника составляет 16 бар, для корпуса – 10 бар. Максимальная рабочая температура для теплоносителя 110 °С, а для подогреваемой воды для контура — 95 °С. В баках Reflex AF предусмотрено наличие дополнительной соединительной муфты Rp 1 1/2", позволяющая подключить электрический ТЭН.

Особенности

  • для подогрева воды в системе горячего водоснабжения
  • применимы с любыми системами отопления, особенно эффективны с низкотемпературными системами
  • ёмкости из высококачественной стали S235JRG2 (Rst 37-2)
  • эмалированное покрытие в соответствии с DIN 4753 T3, оснащен магниевым анодом и термометром, регулируемые ножки и ревизионное отверстие для чистки
  • накопитель до 500 литров с дополнительной муфтой Rp 1 1/2"
  • до 2000 литров поставляется с изоляцией.
  • макс. допустимое избыточное давление: для змеевика 16 бар, для корпуса 10 бар
  • макс. допустимая рабочая температура: греющий теплоноситель 110 °C, нагреваемая вода 95 °C



Строение и размеры

Технические характеристики

Бойлеры 1000 литров: цены, характеристики, подбор, гарантия

        Как же приятно «принять ванну и выпить чашечку кофе», придя домой после напряженного трудового дня. Как ни странно, на практике оказывается, что кофе – более доступный продукт, нежели горячая вода. Даже если Ваша квартира подключена к централизованной магистрали, нередко происходят плановые или спонтанные отключения горячей воды, а это всегда неприятный сюрприз. И когда его преподносят в очередной раз, Вас наверняка посещает мысль: «Надоело терпеть причуды коммунальщиков: куплю бойлер». Стоит отметить, что такая мысль все чаще приходит к отечественному потребителю, поэтому котлы, бойлеры и другая отопительная водогрейная техника стала весьма востребованной у россиян.
        Полную независимость от природных явлений и коммунальных служб может предоставить правильно подобранный бойлер.

        Как выбрать и купить бойлер для дома?

        Бытовые бойлеры для квартиры или загородного дома – идеальная альтернатива действующей системе водоснабжения, а также спасительное решение в ситуациях, когда доступ к магистрали с горячей водой невозможен.
        Выбор бойлера начинается с ответа на вопрос: «Какой размер отапливаемого помещения и сколько человек будут пользоваться горячей водой?» Исходя из этого, высчитывается необходимая мощность бойлера и его объем (в литрах). В магазинах можно купить напольный или настенный бойлер для воды. Напольные модели обычно имеют большую вместимость, чем компактные настенные устройства. Источниками нагрева в них могут выступать газ или электроэнергия, существуют и комбинированные бойлеры, где предусмотрено применение обоих носителей.
        Откровенно говоря, хороший бойлер купить достаточно сложно. В столице Вы найдете множество магазинов, которые предложат Вам не совсем качественный товар по завышенным ценам. Будьте бдительны: организация, в которой осуществляется продажа бойлеров, должна располагать всеми необходимыми документами, указывающими на законность ее деятельности, а также подтверждающими оригинальное происхождение реализуемых товаров (сертификат производителя, гарантийный талон).
        Газовые бойлеры, водонагреватели электрические (комбинированные), бойлеры косвенного нагрева в любом удобном для Вас размещении в большом ассортименте представлены в нашем Интернет-магазине бойлеров и отопительного оборудования «Tavago». Мы с радостью подберем для Вас бойлер, цена которого будет доступной, а функциональный потенциал – вполне соответствующий индивидуальным запросам клиента. Все бойлеры (электрические, газовые и др.), которые можно заказать онлайн на нашем сайте, сопровождаются гарантийной документацией. На сайте Вы можете сравнить модели бойлеров между собой, прочесть характеристики актуальных товаров и изучить реальные отзывы наших покупателей в отношении качества товаров и уровня обслуживания. После чего можно оформить заказ на бойлер онлайн.

Бойлер косвенного нагрева от 12590 руб.

Фильтр

Цена

Наличие

В наличии Под заказ

Производитель

Acv Baxi Bosch Buderus Drazice Hajdu parpol Reflex sunsystem Viessmann

Код товара

*7763600 01030106203001 01030106203002 01030106203004 01030106203005 01030106203006 01030106203007 01030106203008 01030106203009 01030107202001 01030107202002 01030107202004 01030107202005 01030107202006 01030107203004 01030107203005 01030107203006 06010102102305 06010102102309 06010102102318 06010102102322 06602501 06631501 06643001 300150 300200 300300 300500 300750 301000 7116721 7741700 7754600 7754700 7763300 7763400 7763500 7763800 7763900 7764400 7846800 7847300 7847800 7848000 7861400 7861900 7736502322 7736502342 8718541326(8718541328)(30007574) 8718543049 8718543055 8718543058 8718543064 8718543077 8718543078 8718543083 ID 25 S ID 40 S ID 50 S aq ind fc 75 aq ind fc 100 aq ind fc 200 aq ind sc 100 aq ind sc 150 aq ind sc 200 id 20 a id 25 a id 40 a id 50 a z011870

MAX температура ГВС

+65

Время нагрева, мин

0,61

Макс. расход сжиженного газа, кг/час

0.65

Максимальное давление нагревающей воды, бар

0.65x0.7x1.1 1x1x2.1

Теплопотери за 24 ч, кВтч

0.6x0.7x1.4 0.67x0.6x1

Подводка

0.75x0.75x1.7

Макс. расход природного газа, м3/час

0.87

Количество теплообменников

1

Диаметр присоединения контура отопления

1"

Диаметр присоединения контура ГВС

1" 3/4"

Площадь поверхности теплообменника, м2

1,94

Поверхность нагрева/теплообмена, м2

1.8

Диаметр присоединения газопровода

1/2"

Макс. рабочее давление, бар

10

Макс. давл. в контуре ГВС, бар

10

Мощность, Вт

10,25

Объем бака, л

80 100 150 190 385

Объем, л

75 100 130 150 200 203

Габариты с упаковкой, м

100.00 142.00

Высота, мм

710 870 890 1025 1215 1410 1474 1475 1490 1631 2023

Производительность по ГВС, л/мин

7,5 9,8 11,5 14,6

Темп. теплоносителя, макс. °С

110

Вес, кг

38 41 48 67 69 137 259

Объем резервуара, л

147 190

Макс. давл. теплоносителя, бар

16

Мощность, кВт

18,5 18.5 24 32

Полезная мощность макс., кВт

7 18.5 24 32 57

Гарантия, лет

2 5

Произв. по ГВС, л/мин

23.3

Подключение ГВС, дюйм

3/4

Диаметр присоединения рециркуляции

3/4"

Температура в контуре ГВС, °С

40 - 70 до 65

Ширина, мм

490 496 515

Глубина, мм

490 496 515

Диаметр, мм

496 515 525мм 565мм 700 750 950

Гарантия (лет)

5

Длина, мм

563

Макс. давление в контуре ГВС, бар

7 8

Артикул поставщика

7846800 7861400 7861900

Макс. рабочая темп., °С

95

Модель

aq ind fc 75 aq ind fc 100 aq ind fc 200 aq ind sc 100 aq ind sc 150 aq ind sc 200 comfort 210 comfort e 210 smart line std 130

Серия бренда

BB UP SF SON SU SWP2N SWPN VS2 VS3 VS4 VS6 VS8 VS9 WST

Код товара

bosc8718543083 bude8718543077 hajdid 20 a hajdid 25 a hajdid 40 a hajdid 50 a refl7846800 refl7861400 refl7861900 viesz011870

Производитель:

Reflex

Артикул:

REFLEX7847300 REFLEX7847800 REFLEX7848000

Страна

Бельгия Венгрия Германия Италия Чешская Республика

Тип товара

бойлеры принадлежности для водонагревателей, бойлеров, теплоаккумуляторов теплообменники, бойлеры, теплоаккумуляторы

Возможность подключения ТЭНа

встроенный нет опция

Способ нагрева

газовый косвенного нагрева пенополиуретан

Назначение использования

горячее водоснабжение

Термостатический регулятор

да

Теплоизоляция в комплекте

да

Контроль пламени

да

Теплоизоляция

да

Предохранительный клапан

да нет

Датчик тяги

да

Темп. в контуре ГВС, °С

до 95

Тип позиции:

Заказная

Защита бака

магниевый анод

Управление

механическое

Тип водонагревателя

накопит.

Тип фитинга

накопительный

Тип установки

напольный напольный/ настенный настенный

Тип установки бака

настенный

Камера сгорания

открытая

Розжиг

пьезо

Размещение

термоглазурь

Единица измерения:

шт

Внутреннее покрытие бака

эмаль

Водонагреватель косвенного нагрева с двумя спиралями REFLEX

Описание товара

Бойлеры косвенного нагрева Reflex AB-AF/1 Aqua предназначены для подогрева, накопления и подачи воды в систему ГВС.

Благодаря встроенному теплообменнику большой площади, наиболее подходят для работы с твердотопливными или газовыми котлами, а также иными низкотемпературными системами. Водоподогреватели Reflex AB-AF/1 Aqua представлены большим количеством объемов, поэтому подходят для установки и эксплуатации как в системах небольших частных домов, так и в зданиях промышленного или социального назначения. Баки серии AB производятся объемами 100-500 литров, AF – 150, 200-3000. Высокое качество бойлеров обусловлено тем, что изготавливаются они из конструкционной стали S235JRG2 (Rst 37-2), внутренняя поверхность эмалирована согласно стандарту DIN 4753 T3, сохраняет питьевые качества воды. Баки комплектуются  магниевым анодом. Баки объемом от 1500 до 3000 укомплектованы одним активным анодом.

Наружная сторона баков АF облицована листовой сталью и окрашена в белый и серебристый цвет. Бойлеры АB только серебристого цвета. Снаружи все нагреватели имеют теплоизоляцию из вспененного полиуретана.

Установка баков только вертикальная. Максимальное давление для теплообменника составляет 16 бар, для корпуса – 10. Максимальная рабочая температура для теплоносителя 110 °С, а для подогреваемой воды для контура — 95 °С.

В баках Рефлекс AF предусмотрено наличие дополнительной соединительной муфты Rp 1 ½, позволяющая подключить электрический ТЭН.

  • для подогрева воды в системе горячего водоснабжения
  • применимы с любыми системами отопления, особенно эффективны с низкотемпературными системами
  • ёмкости из высококачественной стали S235JRG2 (Rst 37-2)
  • сохраняется гигиеничность воды благодаря эмалированному покрытию в соответствии с DIN 4753
  • магниевый защитный анод
  • ’AF’ – с дополнительной соединительной муфтой Rp1Ѕ для подключения электроТЭНа
  • ’AF…/1M’ – c системой изоляции rECOflex
  • ’AB’ – с облицовкой из листовой стали, ’AF’ – с цветной плёночной облицовкой
  • макс. допустимое избыточное давление: для змеевика 16 бар, для корпуса 10 бар
  • макс. допустимая рабочая температура: греющий теплоноситель 110°C, нагреваемая вода 95°C
  • предварительно установлен термометр
  • наличие ревизионного отверстия для чистки
  • класс энергоэффективности A, B и С

Trekhkhodovoy klapan EVAN AQUA s datchikom boylera (komplekt)

EVAN AQUA предназначен для обеспечения нагрева воды в контуре горячего водоснабжения с помощью отопительного котла с функцией управления ГВС и бойлера косвенного нагрева.



В качестве нагревательного устройства может использоваться:



  • электрический котел
  • газовый котел
  • пеллетный котел
  • твердотопливный котел

На которых предусмотрены:

- разъем для питания сервопривода трехходового клапана переменным напряжением 220 В;

- разъем для подключения NTC-датчика температуры (термистора) номиналом 10 кОм (при 25 С).



Общее описание принципа работы

  • Автоматика котла контролирует температуру воды в бойлере косвенного нагрева с помощью датчика температуры.
  • Модуль управления устанавливается в контур системы отопления и в автоматическом режиме перенаправляет теплоноситель от системы отопления в контур змеевика косвенного водонагревателя и обратно в контур отопления.
  • Заданную потребителем температуру воды в контуре ГВС контролирует отопительный прибор (котел) и при необходимости подогревает воду в контуре ГВС.



!!! ВНИМАНИЕ !!!



  • Модуль может применяться только в системах, где используется бойлер косвенного нагрева
  • Прибор в базовой комплектации предназначен для «интеллектуальных» котлов, имеющих функцию управления контуром ГВС (трехходовым клапаном)
  • Сопротивление датчика температуры NTC котла должно иметь значение 10 кОм  при t= 25 С (идет в комплекте),



Документация: Модуль управления ГВС EVAN AQUA скачать

Перечень моделей котлов, совместимых  с EVAN AQUA



Производитель котла Модель и марка котла
ЭВАН Expert
ЭВАН Expert S
ЭВАН Practic
ЭВАН Staut
Navien EQB (c датчиком NTC на 10кОм)
Baxi Все одноконтурные котлы
Protherm Skat
Buderus Все, чере дополнительную автоматику (пример ММ100)
Viessmann Vitopend 100-W с блоком управления привода смесителя
Viessmann Vitodens 100-W с блоком управления привода смесителя
Viessmann Vitodens 200-W с блоком управления привода смесителя
Ariston Котлы серии System



Схемы подключения.



Электрический котёл
Производитель Эван

Змеевик без резервуара и водонагреватели косвенного нагрева

Змеевик без резервуара и водонагреватели косвенного нагрева используют домашнюю систему отопления для нагрева воды. Они являются частью так называемых интегрированных или комбинированных систем водяного отопления и отопления помещений.

Как они работают

Водонагреватель без резервуара со змеевиком обеспечивает горячую воду по запросу без резервуара. Когда кран горячей воды открыт, вода нагревается, поскольку она течет через нагревательный змеевик или теплообменник, установленный в основной печи или котле. Бесконтактные водонагреватели наиболее эффективны в холодные месяцы, когда система отопления используется регулярно, но они могут быть неэффективным выбором для многих домов, особенно для тех, которые находятся в более теплом климате.

Водонагреватели косвенного нагрева - более эффективный выбор для большинства домов, даже если для них требуется накопительный бак. В водонагревателе косвенного нагрева используется основная печь или бойлер для нагрева жидкости, которая циркулирует через теплообменник в резервуаре для хранения. Энергия, запасенная резервуаром для воды, позволяет печи реже выключаться и включаться, что позволяет экономить электроэнергию. Водонагреватель косвенного действия, если он используется с высокоэффективным бойлером и хорошо изолированным баком, может быть наименее дорогим средством обеспечения горячей водой, особенно если бойлер источника тепла настроен на «холодный запуск»."

Ознакомьтесь с основами работы без резервуарного змеевика и косвенного водонагревателя, чтобы узнать больше о том, как они работают.

Косвенные системы могут работать на газе, мазуте, пропане, электрической, солнечной энергии или в сочетании любого из этих источников. Бесконтактные системы обычно бывают электрическими , работающих на жидком топливе или газе. Эти системы водяного отопления работают с системами принудительного воздушного отопления и водяными или водяными системами обогрева полов.

Выбор комбинированной системы водяного и космического отопления

Интегрированные или комбинированные системы водяного и космического отопления обычно стоят больше, чем отдельный водонагреватель и печь или бойлер, но затраты на установку и обслуживание могут быть меньше.Например, вам не понадобится несколько подключений к электросети, поскольку есть один источник тепла. Также не так много движущихся частей, которые нужно обслуживать или обслуживать. Некоторые из этих высокоэффективных систем также могут снизить затраты на коммунальные услуги.

Большинство комбинированных систем водяного отопления и отопления помещений обычно предназначены для нового строительства. Однако есть несколько модернизированных устройств, которые могут работать с существующим водонагревателем.

При выборе системы нужно учитывать ее размер.Расчет комбинированной системы требует некоторых расчетов, отличных от расчетов, используемых для расчета размеров отдельной системы водяного отопления или отопления помещений. Лучше доверить это квалифицированному подрядчику по сантехнике и отоплению.

Чтобы определить энергоэффективность комбинированной системы водяного отопления и отопления помещений, используйте ее комбинированный рейтинг эффективности прибора (CAE). Чем выше число, тем более энергоэффективно. Показатели эффективности комбинированного прибора варьируются от 0,59 до 0,90.

Установка и обслуживание системы

Правильная установка и обслуживание вашей комбинированной системы водяного отопления и отопления помещений может оптимизировать ее энергоэффективность.

Правильная установка вашей системы будет зависеть от многих факторов. Эти факторы включают тип топлива, климат, местные строительные нормы и правила и вопросы безопасности. Поэтому лучше всего обратиться к квалифицированному специалисту по сантехнике и отоплению. При выборе подрядчика обязательно сделайте следующее:

  • Запросите смету в письменной форме
  • Спросите рекомендации
  • Обратитесь в местное бюро Better Business Bureau
  • Узнайте, получит ли компания местное разрешение, если необходимо, и понимает ли местные строительные нормы и правила и т. д.

Периодическое обслуживание вашей системы может значительно продлить срок службы водонагревателя и минимизировать потерю эффективности. Проконсультируйтесь со своим установщиком и прочтите руководство пользователя для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваша комбинированная система правильно установлена ​​и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения для нагрева воды, отопления и охлаждения помещений, чтобы снизить ваши счета за коммунальные услуги.

Водонагреватели косвенного действия 101 - Все, что вам нужно знать

Фото: Supplyhouse.com

Поскольку они, как правило, находятся вне поля зрения - например, в подвале или в заднем туалете - водонагреватели в большинстве своем не подходят для многих домовладельцев. Большинство просто считают само собой разумеющимся, что всякий раз, когда они включают душ или запускают посудомоечную машину, горячая вода будет готова и ждет. Но нравится вам это или нет, но когда существующий водонагреватель выходит из строя, даже самым не вовлеченным домовладельцам приходится избавляться от своей инерции и знакомиться с товарным ландшафтом.

Хорошая новость заключается в том, что производители конкурируют за создание еще более эффективных решений, и теперь эта категория может похвастаться более разнообразным набором опций, чем когда-либо прежде.Плохая новость заключается в том, что без консультации с подрядчиком может быть трудно определить, какой из многих типов водонагревателей лучше всего подходит для вашей ситуации. При оценке вариантов не забудьте учесть один особенно привлекательный вариант, который часто упускают из виду, - косвенное нагревание воды.

Возобновление интереса к водонагревателям косвенного нагрева

Водонагреватели косвенного нагрева не новость - они существуют уже несколько десятилетий. Но сегодня, в связи с растущей заботой об окружающей среде и ростом затрат на электроэнергию, непрямые установки пользуются новой популярностью.Почему? Для домовладельцев в некоторых частях страны косвенное нагревание воды может дать мощный одно-два удара по сокращению энергопотребления и экономии средств.

Фактически, согласно Министерству энергетики, в идеальных условиях косвенные водонагреватели являются «наименее дорогим средством обеспечения горячей водой» бытовых приборов, на которые вы полагаетесь каждый день, несколько раз в день.

Учитывая, что водонагреватели потребляют намного больше энергии, чем думает большинство людей - больше энергии, чем большинство других бытовых приборов вместе взятых, - выбор высокоэффективного решения может иметь большое значение для улучшения вашей прибыли, особенно в долгосрочной перспективе.

Фото: supplyhouse.com

Как работает косвенный водонагреватель

Первое, что нужно знать, это то, что косвенный водонагреватель, по сути, немного больше, чем хорошо изолированный резервуар, в котором находится спиральный теплообменник, хотя и менее распространенная версия опирается на конструкцию танк в танке. Но в любом случае «косвенный» агрегат не производит собственного тепла; вместо этого он полагается на котел .

Как правило, водопроводная труба с замкнутым контуром соединяет бойлер с косвенным водонагревателем, подавая в него нагретую воду.Хотя вода из котла никогда не смешивается с водой в накопительном баке, она циркулирует через змеевики в теплообменнике, который, в свою очередь, нагревает воду для бытового использования.

По сути, котел выполняет всю работу, а косвенный нагреватель просто способствует передаче тепла.

Когда использовать косвенный водонагреватель

Если в вашем доме еще нет бойлера, вы можете прекратить читать прямо сейчас. По словам Дэниела О’Брайана, технического специалиста SupplyHouse.com: «Косвенные водонагреватели имеют смысл только в том случае, если вам нужен бойлер для отопления помещений». В связи с преобладанием на рынке оборудования HVAC с принудительной подачей воздуха котлы встречаются все реже. Если, однако, ваш дом входит в число немногих, где есть гидронный плинтус, радиатор или внутрипольное лучистое отопление, при установке косвенного блока котел управляет обеими системами, обогревая дом и воду.

Даже если ваш котел находится в подвале в течение 15 лет и работает неэффективно по сравнению с современными стандартами, О’Брайан утверждает, что «очевидно, что использование только одного потребляющего электроэнергию основного прибора вместо обычной пары дает значительные преимущества.”

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную смету для вашего проекта без каких-либо обязательств.

+

Летом ситуация немного усложняется, не в последнюю очередь потому, что домовладельцы не привыкли к работе котла, когда дом не нужно отапливать. Но в доме с косвенным водонагревателем бойлер все равно должен периодически включаться, чтобы удовлетворить потребность семьи в горячей воде.

Непрямые водонагреватели vs.Водонагреватели без резервуаров

Водонагреватели косвенного действия - не единственный тип водонагревателей, предназначенный для работы по требованию. Другой тип технологии водонагревателей - водонагреватели без резервуаров, как их обычно называют, - делают то же самое. Ключевое отличие состоит в том, что эффективность косвенного водонагревателя равна эффективности бойлера, а котлы обычно превосходят большинство водонагревателей. Если у вас есть совершенно новый высокопроизводительный котел, способный обеспечить КПД 96 процентов, вам будет намного лучше, чем с безбактовым агрегатом с КПД 80 процентов или обычным агрегатом с КПД 60 или более процентов. 70 процентов диапазона.

Установка косвенного водонагревателя

Если вы заинтересованы в установке косвенного водонагревателя в своем доме, О’Брайан настоятельно рекомендует обсудить ваши планы с подрядчиком. Некоторые работы подходят для самостоятельной работы, но правильный выбор размера косвенного водонагревателя требует выполнения ряда сложных расчетов, которые лучше всего оставить в руках обученного и опытного установщика. Конечно, наем подрядчика не из дешевых, и покупка водонагревателя косвенного нагрева тоже не из дешевых. Но хотя первоначальные затраты могут быть значительными, водонагреватели косвенного нагрева обычно не нуждаются в дорогостоящем обслуживании или ремонте.Кроме того, с небольшим количеством движущихся частей и подключений к сетям - и без воздействия горения - водонагреватели косвенного нагрева часто служат намного дольше, чем другие типы. Многие производители даже предоставляют пожизненную гарантию.

Если вам нужно заменить неисправный водонагреватель или просто обновить его, О'Брайан заключает: «Если у вас есть бойлер или вы планируете установить бойлер, непрямое устройство станет очевидным выбором» из-за надежности и стоимости. -эффективное водяное отопление. Если вы устали бояться прихода счетов за коммунальные услуги, сделайте следующий шаг к исследованию того, будет ли водонагреватель непрямого действия иметь смысл для ваших нужд, вашего бюджета и вашего дома.Не знаете, с чего начать? Вы можете начать с посещения SupplyHouse.com прямо сейчас, чтобы изучить широкий выбор водонагревателей и аксессуаров непрямого действия от крупнейших производителей в этой категории, включая Buderus, Amtrol, Bradford White и Weil-McLain. Не волнуйтесь: если у вас возникнут какие-либо вопросы, специалисты по обслуживанию клиентов всегда готовы помочь.

Фото: istockphoto.com

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную смету для вашего проекта без каких-либо обязательств.

+

Как работают водонагреватели косвенного нагрева?

Бытовые системы горячего водоснабжения являются одними из самых важных и основных устройств, необходимых современному обществу. Доступно множество конфигураций системы ГВС, каждая из которых обладает уникальными характеристиками, а также существуют различные источники тепла. Независимо от настройки системы, энергоэффективность является важным аспектом, который следует учитывать: более эффективные обогреватели имеют повышенную цену, но дополнительные расходы многократно возмещаются в течение их срока службы в виде экономии энергии.

В следующей таблице приведены наиболее распространенные типы систем горячего водоснабжения. В этой статье мы остановимся на последнем типе: безрезервуарные змеевики и косвенные водонагреватели.

Тип системы ГВС

Описание

Обычные водонагреватели

Использует резервуар (резервуар для хранения), наполненный горячей водой, для ее подачи по мере необходимости.

Водонагреватели без резервуаров или по требованию

Нагревает воду прямо по мере ее прохождения через агрегат, без использования накопительного бака.

Водонагреватели с тепловым насосом

Использует обратный цикл охлаждения для нагрева воды. Тепло получается из наружного воздуха или грунтовых вод и подводится к воде, используемой сантехническими приборами.

Солнечный водонагреватель

Использует солнечный коллектор для нагрева воды без потребления топлива или электроэнергии.В зависимости от высоты крыши могут потребоваться небольшие расходы на перекачку.

Бесконтактные змеевики и водонагреватели косвенного нагрева

Использует систему отопления помещения для системы горячего водоснабжения.

Каковы наиболее распространенные конфигурации системы ГВС?

Что касается коммерческого водяного отопления (многоквартирные дома, рестораны, гостиницы и т. Д.), В 99% случаев вы увидите одну из двух распространенных схем в котельной:

  • Первый - это то, что мы называем стандартной установкой водонагревателя резервуарного типа.Он содержит большой водонагреватель для коммерческого использования или несколько водонагревателей меньшего размера, размер которых соответствует конкретному применению.
  • Вторая типовая конфигурация - это бойлер (водяной или паровой), работающий в тандеме с теплообменником и баком для горячей воды, обычно называемый системой косвенного нагрева горячей воды. В этой системе коммерческий котел обеспечивает нагрев воздуха в здании, а также обеспечивает горячую воду для кранов и светильников здания через теплообменник.Водонагреватели косвенного нагрева наиболее эффективно работают в холодное время года, когда система отопления используется регулярно; с другой стороны, котел отопления помещения вынужден работать с частичной нагрузкой, когда требуется горячая вода в летние месяцы.

Системы косвенного нагрева воды могут работать на природном газе, масле, пропане или электричестве (в зависимости от того, какой источник тепла используется в котле для отопления помещений). Водонагреватель косвенного нагрева также может дополнять солнечный коллектор, обеспечивая дополнительное отопление, которое невозможно обеспечить только за счет солнечного излучения.Эффективность водонагревателей косвенного нагрева в основном зависит от двух факторов: эффективности изоляции бака и эффективности котла, к которому он подключен.

Принцип работы водонагревателей косвенного нагрева

Водонагреватели косвенного нагрева используют уже работающий котел для обогрева помещения, чтобы поддерживать тепло в доме. Резервуар для косвенной воды расположен рядом с бойлером и соединен замкнутым водяным контуром, который проходит между обоими частями оборудования.Когда труба входит в резервуар для косвенной воды, она скручивается, как змеевик, чтобы увеличить площадь теплопередачи, а затем выходит обратно. Таким образом, горячая вода проходит от котла по спиральной трубе в косвенном баке и возвращается обратно в котел. Этот процесс продолжается до тех пор, пока вода в баке не достигнет необходимой температуры, и ее можно будет подавать к сантехнике.

Подтипы систем косвенного нагрева воды

Системы косвенного нагрева воды можно разделить на три подтипа, в зависимости от того, как они справляются с протекающей через них водой.

  • Системы накопительного бака аналогичны обычным водонагревателям в использовании бака для горячей воды. Однако вместо поддержания высокой температуры резервуара с помощью прямого источника тепла вода постоянно циркулирует между резервуаром и теплообменником. Эти системы лучше всего подходят для применений, где потребляются большие объемы воды, но где спрос непостоянен.
  • Системы без резервуаров лучше подходят для применений, где потребность в горячей воде постоянна в течение длительных периодов времени, и нет необходимости поддерживать резервуар полным.Поскольку резервуар для хранения не используется, эта конфигурация системы более доступна, поэтому ее следует рассматривать, когда это возможно.
  • Гибридные системы без резервуара и без резервуара подходят, когда в одном здании требуются две разные температуры воды для разных применений. Система накопительного бака может использоваться для подачи воды с одной температурой, в то время как вода из бака рециркулирует через безбаковый нагреватель для подачи воды с еще более высокой температурой.

Определение размеров косвенного водонагревателя

Чтобы выбрать водонагреватель косвенного нагрева, важно определить потребность в горячей воде и то, как она меняется по часам.Общая потребность определяет требуемую мощность водонагревателя косвенного нагрева, а почасовой режим определяет, имеет ли смысл использовать несколько устройств. Если есть определенные часы, когда потребность в горячей воде особенно высока, общая требуемая мощность нагревателя может быть чрезмерной. В этих случаях имеет смысл использовать бак с горячей водой и заполнять его до часов пик, тем самым уменьшая требуемую мощность нагревателя. Вместо того, чтобы использовать большой и дорогой нагреватель, который работает только в часы пик, имеет смысл заранее заполнить накопительный бак достаточным количеством горячей воды, используя меньшие устройства.

Формула расчета тепловой энергии

Для расчета тепловой мощности косвенного водонагревателя необходимы следующие данные:

  • Требуемая температура горячей воды (° F)
  • Температура подаваемой воды (° F)
  • Расход (галлонов в минуту)

Как только указанная выше дата становится доступной, используется следующая формула:

  • Тепловая мощность (БТЕ / ч) = Повышение температуры (° F) x Расход (галлонов в минуту) x Удельная теплоемкость (БТЕ / галл ° F)

В качестве примера предположим следующие данные:

  • Требуемая температура = 140 ° F
  • Температура подачи = 40 ° F
  • Расход = 300 галлонов в минуту
  • Удельная теплоемкость = 8.33 БТЕ / гал ° F

С учетом приведенных выше данных тепловая нагрузка, необходимая для воды, составляет:

  • Тепловая мощность = 100 ° F x 300 галлонов в минуту x 8,33 БТЕ / галлон ° F = 249 900 БТЕ / ч

Однако это тепло, подводимое к воде. Поскольку ни одна система не является идеальной, необходимо учитывать эффективность косвенного водонагревателя. Предполагая, что эффективность системы составляет 80%,

  • Тепловая нагрузка = Тепловая мощность / КПД = 249 900 БТЕ / ч / 0,80
  • Тепловая нагрузка = 312 375 БТЕ / ч

Определение размеров расширительного бака

Подача холодной воды в косвенный нагреватель может содержать обратный клапан, редукционный клапан или предохранитель обратного потока, создавая «закрытую систему».По мере расширения нагретая вода создает давление в замкнутой системе, и это может вызвать пропускание воды через предохранительный клапан T&P (температура и давление). Чтобы этого не произошло, в магистраль подачи холодной воды необходимо установить расширительный бак. Установите расширительный бак на 10% мощности водонагревателя или в соответствии с рекомендациями производителя.

Преимущества косвенного водонагревателя

Если у вас уже есть большой котел в эксплуатации, добавление косвенного водонагревателя для создания комбинированной системы является жизнеспособным вариантом для рассмотрения.

  1. Резервуар непрямого действия - довольно недорогое дополнение.
  2. Косвенные цистерны не требуют дополнительного источника топлива.
  3. Резервуары непрямого действия служат дольше, чем стандартные газовые водонагреватели резервуарного типа.

Обычные водонагреватели изнашиваются быстрее, потому что они подвергаются прямому воздействию пламени на дне резервуара. Кроме того, они также должны обрабатывать дымовые газы. Частое воздействие высоких температур вызывает расширение и сжатие, а также механическую нагрузку на сварные соединения.Со временем сварные швы начинают трескаться, и тогда требуется их замена.

С косвенным баком разница температур намного меньше. Труба с горячей котловой водой быстро нагревает воду в косвенном баке, тогда как вода в стандартном водонагревателе бакового типа нагревается дольше и подвергается более резким перепадам температур. При наличии спиральной трубы внутри резервуара непрямого действия не происходит частого теплового расширения, что снижает механическую нагрузку на резервуар.Меньшая нагрузка на бак означает меньшую частоту замен и больше денег, которые останутся в вашем кармане.

На что следует обратить внимание при выборе водонагревателей косвенного нагрева

Какую бы систему водяного отопления вы ни выбрали, всегда нужно учитывать разные затраты. Когда вы выбираете комбинированную систему, даже если котел уже установлен в вашем здании, вы должны взять на себя расходы на дополнительные трубопроводы и насосы, плюс электричество для работы этих насосов, в дополнение к самому косвенному резервуару.Однако после первоначальных вложений комбинированная система должна прослужить довольно долго.

Водонагреватели косвенного нагрева также страдают отсутствием резервирования. Если ваш котел не работает, вы теряете и отопление помещения, и горячую воду. Летняя эксплуатация также очень неэффективна, поскольку котел не обеспечивает обогрев помещения и должен работать только на часть своей полной мощности. В идеале котел должен иметь возможность работать с частичной нагрузкой летом - убедитесь, что он не установлен на 100% мощности, когда присутствует только нагрузка на ГВС.

Если вы управляете коммерческой недвижимостью и пытаетесь выбрать между комбинированными или раздельными системами отопления помещений и горячего водоснабжения, наша лучшая рекомендация - получить профессиональную консультацию. Только эксперт может точно проанализировать ваши тепловые нагрузки, чтобы определить, какая конфигурация лучше всего подходит для вашего применения.

Непрямые водонагреватели: краткое описание котлов

Хотите знать, чем отличаются косвенные водонагреватели от стандартных водонагревателей резервуарного типа? Все дело в котле!

Вашему предприятию требуется горячая вода, и как у водонагревателя, так и у водонагревателя косвенного нагрева будут свои преимущества и недостатки.Добавление резервуара косвенного нагрева к отопительному котлу для создания «комбинированной системы» может обеспечить дополнительную мощность и сэкономить место, но традиционная установка водонагревателя может создать меньше головной боли в долгосрочной перспективе. Мы рассмотрим некоторые ключевые факторы, которые необходимо учитывать, в том числе основные различия между двумя системами, чтобы помочь вам решить, должен ли ваш котел также работать как часть вашей коммерческой системы водяного отопления.

Полный текст читайте здесь!

Когда дело доходит до нагрева воды в коммерческих приложениях (например, в ресторанах, гостиницах и многоквартирных домах), большую часть времени вы все равно увидите то, что мы называем стандартной установкой для водонагревателя типа в «котельной».«Возможно, вы знакомы с принципом работы водонагревателя резервуарного типа по опыту работы в вашем офисе или дома, но существует множество различий между типами коммерческих водонагревателей, что делает этот тип установки чрезвычайно универсальным вариантом для различных применений. Независимо от размера или конфигурации, классический водонагреватель резервуарного типа в основном состоит из одного или нескольких коммерческих водонагревателей в стандартных или высокоэффективных вариантах, которые нагревают и хранят горячую воду для вашего здания.

Хотя это все еще самая распространенная установка, не всегда доступна опция , только для подачи горячей воды в смесители. Другой тип коммерческой установки для нагрева воды, который приобрел популярность, - это система косвенного нагрева воды или комбинированная система , , поскольку она более известна, потому что она объединяет косвенный резервуар с отопительным котлом (водяным или паровым) , чтобы обеспечивают не только тепло, но и горячую воду для дома.

Отопительный котел и его верный помощник, косвенный резервуар

Чтобы понять, как работает эта система, полезно иметь некоторые базовые знания о котлах . Как и водонагреватели, котлы также производят горячую воду, но не могут ее хранить. , а горячая вода (или пар), которую они производят, может использоваться для различных целей - наиболее типичным использованием является отопление помещений (также известное как Hydronic. отопление ). Бойлеры для водяного отопления, используемые только для отопления помещений , не нуждаются в месте для хранения горячей воды, потому что вместо этого она отправляется в систему для обогрева здания, обычно с использованием радиаторов для распределения тепла по всему зданию (известное как лучистое тепло ).В здании с лучистым теплом вода нагревается котлом до точки чуть ниже точки кипения и течет по постоянному контуру от котла к трубам, в радиаторы и обратно в котел для повторного нагрева (это известно как замкнутой системы ).

Когда бойлер используется как для водяного отопления, так и для водяного отопления и , это называется комбинированной системой. Комбинированная система отопления состоит из двух основных компонентов:

  1. A Hydronic (горячая вода или пар) отопление бойлер .Основная часть этой системы, обеспечивающая отопление здания. Размеры коммерческих котлов могут варьироваться от 2 на 2 дюйма до более 5 футов в высоту и более 8 футов в длину, в зависимости от вашего применения и конфигурации.
  2. Бак косвенного водонагревателя для горячего водоснабжения здания. Бак косвенного нагрева визуально похож на стандартный водонагреватель, но без механических кишок, необходимых для нагрева только воды, поэтому ему нужен бойлер.

Это означает, что отопительный котел является критическим условием при рассмотрении косвенного водонагревателя в качестве опции для вашего горячего водоснабжения.Непрямой водонагреватель похож на коляску на мотоцикле, отключающую мощность основного устройства для получения дополнительной бонусной функции.

Водонагреватели непрямого действия названы буквально - они не нагревают воду напрямую, как стандартные водонагреватели, поэтому у них нет собственных элементов управления, но они также представляют собой нечто большее, чем просто резервуары для хранения воды. Как и стандартный водонагреватель, водонагреватель косвенного действия имеет собственное впускное отверстие для холодной воды и заполняется свежей питьевой водой из городской системы водоснабжения.Но косвенный нагреватель полностью управляется котлом и подключен к нему через замкнутый водопровод , проходящий между ними. Труба проходит от котла к резервуару косвенного нагрева, где он соединяется со змеевиком теплообменника, который представляет собой металлическую трубу, скрученную, как штопор, внутри резервуара, окруженную водой для бытового потребления, которую необходимо нагреть. Другой конец змеевика соединяется с другой трубой, идущей обратно к котлу, образуя замкнутый контур. (См. Диаграмму.)

Для ясности, в этих типах комбинированных систем вода, которая нагревается непосредственно котлом для обогрева здания, и горячая вода, которая выходит из кранов или проходит через посудомоечную машину, являются не одно и то же - эти два разных потока воды никогда не соприкасаются друг с другом.Есть два замкнутых контура непитьевой воды, постоянно нагреваемых бойлером, которые называются первичным контуром и вторичным контуром . Первичный водяной контур используется для водяного тепла, но этот контур также подключается к вторичному контуру, который используется для нагрева бытовой или питьевой воды, хранящейся внутри косвенного резервуара. Общим элементом является бойлер и подсоединенный трубопровод, а не образующаяся вода.

Таким образом, вода в этом вторичном контуре непрерывно нагревается котлом почти до кипения, течет в косвенный резервуар и через спиральную трубу теплообменника в виде штопора внутри резервуара.Затем тепло передается от этой сверхгорячей воды в спиральной трубе к окружающей более холодной воде в косвенном баке, в то время как вода внутри змеевика возвращается обратно в бойлер для повторного нагрева. Конструкция змеевика обеспечивает большую площадь поверхности, максимизируя теплопередачу, чтобы вода, содержащаяся в резервуаре косвенного нагрева, становилась достаточно ГОРЯЧЕЙ, чтобы обеспечить достаточное количество горячей воды для бытового потребления для раковин, посудомоечных машин и смесителей. (Хотя в большинстве случаев термин «водонагреватель» является излишним, в случае косвенного бака это очень верно! Бачок косвенного нагрева на самом деле представляет собой «нагреватель горячей воды », использующий горячей воды для нагрева холодная вода !)

Требования к комбинированной системе отопления

Преимущества системы косвенного нагрева воды в основном сводятся к энергоэффективности, стоимости и компактности, но практичность комбинации system действительно зависит от вашей текущей системы.Ранее мы использовали аналогию, согласно которой добавление косвенного водонагревателя к бойлеру было сродни добавлению коляски к мотоциклу для получения дополнительной функциональности. Давайте продолжим, чтобы объяснить, почему водонагреватели косвенного нагрева по-прежнему занимают такую ​​нишу на современном рынке. Если у вас даже нет мотоцикла, то иметь коляску было бы бесполезно и глупо. Точно так же, если у вас нет водогрейного котла, то водонагревателю непрямого действия не к чему подключаться в качестве источника тепла, поэтому его бессмысленно рассматривать.

Если у вас или есть мотоцикл, то добавление коляски может быть вариантом, если ваш существующий автомобиль может справиться с добавлением и делать это эффективно. Итак, если в вашем доме уже установлен бойлер для водяного тепла (часто это бывает в многоквартирных домах), то добавление косвенного водонагревателя для создания комбинированной системы может быть рентабельным и эффективным вариантом для нагрева воды. Но наличие существующего бойлера для водяного отопления не обязательно означает, что ваш бойлер соответствует и для такого типа системы.

Проще говоря, не все водогрейные котлы достаточно эффективны, чтобы их можно было использовать для многократных целей. Технически водонагреватели косвенного действия могут быть модернизированы на более старые котлы стандартной эффективности (атмосферные с КПД 78-86%), но это может сократить срок службы вашего бойлера, заставив его работать круглый год для обеспечения горячей водой, и это обычно не дает никаких преимуществ по сравнению со стандартным водонагревателем, который может достичь такого же или более высокого уровня эффективности.

На самом деле, лучшее время для начала изучения комбинированной системы - это покупка нового водонагревателя с повышенным КПД , будь то замена старого существующего агрегата или просто новая сборка с нуля. Итак, если вы начинаете с чистого листа и устанавливаете новую котельную систему, косвенный бак - довольно недорогое дополнение, которое может сэкономить вам деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.

Преимущества многозадачности

Добавление системы косвенного нагрева воды к существующей установке требует вложений в дополнительные трубопроводы и насосы, электричество для работы этих насосов и сам резервуар косвенного нагрева.Однако после того, как вы сделаете первоначальные вложения, комбинированная система может быть относительно долговечной. Котлы рассчитаны на длительную работу, особенно новые модели с регулируемым режимом работы, которые предлагают различные настройки, чтобы избежать переутомления, так что вы уже получаете большую жизнь от этого оборудования. Кроме того, резервуары косвенного водонагревателя, как правило, служат дольше, чем стандартные газовые водонагреватели резервуарного типа. Вот почему…

Стандартный атмосферный водонагреватель резервуарного типа втягивает воздух из окружающей среды, создавая пламя, которое сжигает топливо (будь то природный газ, пропан или масло).Нагретые газы проходят вверх через многочисленные выхлопные трубы внутри водонагревателя. Перегородки в дымоходных трубах замедляют движение горячего воздуха вверх, нагревая воду, окружающую эти трубы, по мере того, как она движется вверх по направлению к вытяжному колпаку, выходит из верхнего дымохода через дымоход и наружу. Когда в здании используется достаточно горячей воды, бак водонагревателя наполняется свежей холодной водой извне для нагрева до следующего раунда. Этот процесс подвергает водонагреватели постоянным изменениям температуры от холодной к горячей, в результате чего стандартный резервуар постоянно расширяется и сжимается, оказывая давление на сварные соединения.В конце концов, эти высокие показатели теплообмена приводят к порче бака водонагревателя, и эти сварные швы разрываются - и именно тогда требуется замена.

В случае водонагревателя косвенного нагрева в резервуаре нет прямого нагрева или горения - вода внутри нагревается пассивно, когда очень горячая вода из бойлера проходит по спиральной трубе в резервуаре косвенного нагрева, передавая тепло более холодной воде, находящейся внутри. непрямой танк. Горячая вода в котле проходит по спиральной трубе довольно медленно, но она очень быстро нагревает воду вокруг нее (внутри косвенного резервуара) .Когда бак косвенного нагрева пополняется холодной водой, вода протекает прямо над нагревательной спиралью и сразу начинает нагреваться, поэтому разница температур, или Δ (дельта) T, намного меньше. В свою очередь, тепловое расширение меньше, что снижает нагрузку на сам резервуар. Этот процесс также делает водонагреватели косвенного нагрева более эффективными, чем стандартные атмосферные водонагреватели. (Хотя многие высокоэффективные водонагреватели повышают свою эффективность за счет использования аналогичной технологии, такой как спиральные теплообменники, поэтому, опять же, важно рассмотреть все варианты, чтобы сделать лучший выбор для вашего здания и потребностей.)

Если у вас ограниченное пространство в котельной, косвенный резервуар может быть отличным вариантом для экономии места, поскольку нет дополнительной вентиляции. Кроме того, часто можно обойтись меньшим косвенным резервуаром для горячей воды, чем для обычного водонагревателя, потому что высокая потребляемая мощность бойлера в БТЕ обеспечивает преимущество быстрого восстановления горячей воды, что компенсирует нехватку хранилища. .

Соображения

С учетом всего сказанного важно уточнить, что косвенные водонагреватели действительно имеют тенденцию быть наиболее выгодными при работе в сочетании с более новыми, высокоэффективными моделями , по нескольким причинам.Во-первых, эти высокоэффективные котлы достигают показателей эффективности от 90 до 99%, что делает их достаточно эффективными для многозадачности, обеспечивая как тепло, так и горячую воду, и при этом экономить ваши деньги на счетах за электроэнергию. Но модулирующий аспект этих котлов - это еще один огромный фактор для получения максимальной отдачи от комбинированной системы. Модулирующие котлы могут обеспечивать различные уровни розжига горелок, поэтому они могут определить, нужно ли им разжечь полное или слабое пламя. В частности, это означает, что в теплую погоду, когда вы не будете использовать свой бойлер для обогрева, котел может оставаться на низком уровне, когда подается только горячая вода.

Если вы планируете обновить существующую систему котла , включив в нее водонагреватель косвенного действия, необходимо учитывать дополнительные факторы, такие как износ котла, а также эффективность котла. Эффективность котла определенно влияет на то, стоит ли выбирать непрямой водонагреватель по сравнению со стандартным водонагревателем. Использование неэффективного котла для выполнения нескольких функций не увеличивает его эффективность.

Вообще говоря, когда котлы используются только для водяного отопления , они отключаются в теплые месяцы года.Таким образом, важно учитывать, что добавление косвенного нагревателя для бытового использования воды приведет к тому, что котел будет работать круглый год (и связанные с этим расходы). А для котла без модулирующий регулятор горелки означает, что котел не может отличить потребность в топке для тепла или для горячей воды, поэтому он сжигает одинаковое количество в любом случае и, следовательно, будет гореть чаще, когда также используется для горячей воды. вода. Это может серьезно сократить срок службы котла, поскольку он используется чаще, чем предполагалось изначально.

Одним из недостатков любой комбинированной системы является то, что водяное тепло всегда имеет приоритет над горячей водой для бытового потребления. Когда зданию требуется тепло, включается первичный контур, и если жильцы одновременно принимают душ или используют воду для бытового потребления, тепло здания по-прежнему имеет приоритет. Таким образом, если ударит еще один полярный вихрь, этому котлу, возможно, часто придется удовлетворять свои потребности в обогреве душевых, посудомоечных машин и т. Д. Большинство систем настроено так, чтобы не «игнорировать» бытовые потребности более 30 минут, но что, если это произойдет? быть временными рамками, когда половина дома готовится к работе и принимает душ?

Также, как если бы вы выбрали один большой водонагреватель вместо нескольких меньших блоков, , когда ваш бойлер выходит из строя, вся ваша система ВЫКЛЮЧАЕТСЯ на .Если вы полагаетесь на один бойлер для водяного отопления и нагрева воды, и он выйдет из строя, все ваше здание потеряет и горячую воду, и тепло, и все сразу; нет ни избыточности, ни резервной копии. Перед выбором системы водяного отопления важно соответствующим образом спланировать и оценить свои потребности.

Еще одно соображение - качество воды, используемой в вашей комбинированной системе. Как и в случае с водонагревателями резервуарного типа, важно убедиться, что в вашем бойлере и резервуаре косвенного водонагревателя используется умягченная вода.Вы можете подумать, что ваша вода недостаточно жесткая, чтобы требовать умягчителя, но если вы хотите, чтобы ваш бойлер и водонагреватели жили долгой и здоровой жизнью, это очень важно. Когда жесткая вода нагревается, природные минералы в этой воде отделяются и остаются, чтобы прилипнуть к тому, на что они приземляются. Чем горячее становится вода, тем больше осадка вытряхивается и остается внутри вашего оборудования и труб. Мы упоминали, что котлы производят на самом деле горячей воды?

Отложения в трубках теплообменника котла (самая дорогая часть котла) вызывают эффект пульсации, который в конечном итоге может засорить трубы и препятствовать свободному течению воды.По мере того, как минералы и отложения накапливаются внутри трубок, небольшие промежутки между отложениями создают карманы, в которых водяной пар застревает и выскакивает, создавая небольшие колебания. Это может вызвать подпрыгивание котла вверх и вниз, что в конечном итоге приведет к выходу из строя теплообменника. Это в конечном итоге приведет к утечке из теплообменника, которая погасит пилотный узел, остановив все возможности нагрева и превратятся в гигантскую лужу на полу вашей котельной.Проблемы с отложением отложений будут развиваться постепенно, но к тому времени, когда появятся заметные симптомы, ущерб будет трудно обратить вспять. Поскольку жесткая вода может привести к катастрофическому отказу вашего оборудования, предотвращение ее умягчением является достойным вложением для сохранения вашего бойлера и системы косвенного нагрева воды как можно дольше.

Если вы находитесь на начальной стадии установки коммерческого водонагревателя или готовы к капитальному ремонту, вы можете столкнуться с выбором между стандартным водонагревателем резервуарного типа или комбинированной системой, в которой используется бойлер и непрямой танк.Комбинированная система с котлом right - отличный вариант для нагрева воды для хозяйственных нужд и в коммерческих помещениях. Бак косвенного нагрева воды может быть довольно недорогим дополнением к вашей системе водяного отопления, что может сэкономить вам деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.

Несмотря на то, что система бойлера и водонагревателя косвенного нагрева имеет множество преимуществ, есть также случаи, когда она может не подходить для вашего бизнеса.Прежде чем вносить изменения, важно понимать основы бойлеров и водонагревателей и взвешивать затраты / выгоды. Профессиональный, обученный специалист по системам водяного отопления может помочь вам взвесить ваши варианты и определить, какая установка для водяного отопления лучше всего подходит для вашего коммерческого применения .

Не знаете с чего начать? Ознакомьтесь с нашей информацией о водонагревателях, чтобы принять оптимальные решения по установке для вашего коммерческого отопления и водоснабжения .Или свяжитесь с нашими обученными специалистами в Reliable Water Services (800-356-1444). Мы рады помочь вам выбрать лучшую систему водяного отопления для вашего коммерческого применения.

Информация о прямом, косвенном или проточном водонагревателе


Один из самых важных и дорогих предметов оборудования в вашем доме - это водонагреватель! Водонагреватели могут составлять почти 25% энергопотребления вашего дома, что делает их очень важным оборудованием, которым нельзя пренебрегать.Мы рекомендуем заменять водонагреватель каждые 7–9 лет, этот срок может варьироваться в зависимости от использования и уровня, на котором он поддерживался. Если вам нужен новый водонагреватель, у вас есть несколько вариантов. Самым популярным является водонагреватель накопительного бака. Он может варьироваться от 30 галлонов до более 100 галлонов и может работать прямо или косвенно. В резервуарах большего размера поместится больше людей в вашем доме и больше приборов, использующих горячую воду, таких как посудомоечные и стиральные машины. Бак косвенного хранения нагревается через бойлер, для этого необходимо, чтобы ваш бойлер нагрелся до нужной температуры для правильного нагрева воды.

Водонагреватель прямого нагрева может нагреваться пропаном, маслом или природным газом и имеет собственную горелку. Эти виды водонагревателей традиционно самые энергоэффективные. Они более энергоэффективны, чем косвенный водонагреватель, поскольку нагревают саму воду. Водонагреватели косвенного нагрева полагаются на печь или бойлер для подачи тепла, необходимого для воды.

Водонагреватели по запросу нагревают воду на месте. Их обычно называют безрезервуарными водонагревателями, поскольку нет необходимости хранить воду.Безбаковый водонагреватель может нагреваться пропаном, природным газом или маслом, если в вашем котле установлен безбаковый змеевик. Хотя эти водонагреватели нагревают воду только по запросу, они не работают так же хорошо, если более одного человека или устройства запрашивают горячую воду. Они отлично подходят для домов на 1-2 человек, в то время как водонагреватели с накопительными баками являются лучшим выбором для больших семей

Позвоните нам сегодня (508) 753-1475 • Офисы в Вустере / Миллбери

99 Crescent Street, Вустер, Массачусетс 01605
ckSmithSuperior - предоставление топлива и обслуживание высшего качества на протяжении более века
Масло для отопления дома, Установка оборудования, Обслуживание и установка кондиционеров, Пропан и многое другое

© 2021 ckSmithSuperior | Условия использования | Политика конфиденциальности | Лицензия главного сантехника № 15263 | Все права защищены.Подразделение PETROLEX II LLC и гордый член семьи компаний Santoro

Какой водонагреватель для ГВС самый эффективный?

Существует множество способов подачи горячей воды в дом. Если вы заменяете существующий водонагреватель, использование того же типа системы, которая существует в настоящее время, может быть, а может и не быть вашим лучшим вариантом. Итак, какой водонагреватель для вашего дома самый эффективный? Есть много вещей, которые нужно учесть.Профессиональный подрядчик по сантехнике или отоплению сможет предложить хорошее предложение, основанное на вашем доме и ваших потребностях. Вы можете найти на нашем сайте подрядчика по отоплению в вашем районе.

Наиболее распространенные типы водонагревателей:

  • Водонагреватели резервуарного типа (электрические, газовые или масляные)
  • Бесконтактные водонагреватели по запросу или «проточные»
  • Водонагреватели косвенного нагрева, подключенные к бойлеру

У всех водонагревателей одна задача: нагреть воду, которая используется для душа, раковины, посудомоечных и стиральных машин.Водонагреватели являются частью водопровода. Если ваш дом оборудован бойлером, он обеспечивает теплом ваш дом с помощью гидравлической системы. Котлы являются частью системы отопления. Водонагреватели и бойлеры - это два разных прибора, которые обслуживают две отдельные системы. Однако есть котлы, предназначенные для отопления дома и горячего водоснабжения. Эти котлы известны как комбинированные котлы, и мы обсудим их в следующей статье.

Если в вашем доме нет или не будет системы водяного отопления, вы можете установить только бак типа или безбаковый водонагреватель.Баковые и безбаквальные водонагреватели имеют свои достоинства и недостатки.

Если у вас есть бойлер и система водяного отопления, у вас есть возможность установить водонагреватель косвенного нагрева, который использует бойлер в качестве источника тепла. Специалисты по отоплению могут называть эти водонагреватели «косвенными» или «боковыми» резервуарами.

В рамках данной статьи мы предположим, что у вас есть система водяного отопления и вы взвешиваете решение добавить косвенный резервуар к существующей системе отопления или приобрести водонагреватель без резервуара в дополнение к вашей гидравлической системе.

Преимущества и недостатки безбаквальных водонагревателей

Водонагреватели без резервуара, компактные по размеру, занимают меньше места, чем водонагреватели резервуарного типа. Фактически, из-за своего небольшого размера безбаквальные водонагреватели можно монтировать на стене. Кроме того, обеспечивая горячую воду только тогда, когда это необходимо, водонагреватели без резервуаров тратят меньше воды и исключают потери в режиме ожидания, связанные с поддержанием резервуара, полного горячей воды.

Недостатки безбаквальных водонагревателей включают потенциальную нехватку горячей воды для семей, которые принимают несколько душевых и одновременно используют приборы, потребляющие горячую воду.Другой недостаток заключается в том, что электрические водонагреватели без резервуаров требуют умеренно высокого потребления электроэнергии, что приводит к более высоким затратам на электроэнергию. Если безбаковый водонагреватель работает на газе, в установке может быть контрольная лампа, которая также может тратить энергию. Кроме того, как и в бойлере, в безбаквальных водонагревателях необходимо правильно вентилировать. Установка безбаквального водонагревателя в дополнение к бойлеру означает, что вашему установщику потребуется проложить дополнительную газовую линию и сделать еще одно отверстие в стене или потолке для вентиляции водонагревателя.Наконец, высокоэффективные водонагреватели без бака требуют регулярного обслуживания и производят кислый конденсат, который необходимо надлежащим образом утилизировать.

А как насчет косвенных водонагревателей?

Водонагреватели косвенного нагрева работают вместе с бойлером, обеспечивая практически безграничное горячее водоснабжение. У них более высокая скорость восстановления, чем у конкурирующих водонагревателей в виде резервуаров, что обеспечивает достаточное количество горячей воды, когда она вам нужна для активного образа жизни.

Как работает водонагреватель косвенного нагрева? На самом деле это довольно просто. Ваш котел нагревает воду и разносит ее по дому, чтобы отапливать дом. Добавив дополнительную зону в гидравлическую систему, котел может также направлять тепло в бак косвенного нагрева. Резервуар непрямого действия - это, по сути, хорошо изолированный сосуд с нагревательной спиралью внутри. Вода из котла циркулирует через нагревательный змеевик, который нагревает накопленную воду для бытовых нужд. Баки косвенного действия не имеют электрического элемента и не требуют дополнительной вентиляции.

Установка косвенного водонагревателя легко выполняется во время установки бойлера или в качестве дополнительной опции позднее. Вы также можете добавить косвенный бак в свою котельную систему независимо от топлива, которое использует ваш котел. Как и все водонагреватели, косвенные баки бывают самых разных размеров. Емкость хранилища выбирается исходя из количества горячей воды, используемой в доме.

Не все резервуары непрямого действия одинаковы!

Основными факторами, определяющими качество и эффективность косвенного водонагревателя, являются: A) способность противостоять коррозии и B) уровень изоляции устройства.

Главный враг любого водонагревателя - жесткая и / или агрессивная вода. Качество воды по стране сильно различается, но чем хуже качество воды в районе, тем короче срок службы водонагревателя.

Хорошая или плохая изоляция водонагревателя непрямого действия является важным фактором, влияющим на эффективность системы ГВС. Чем больше теплоизоляция на баке, тем меньше у него «потерь тепла в режиме ожидания», что означает меньшие затраты на электроэнергию.

Преимущество термопласта и гидростона

Способность противостоять коррозии и потребность в высоком уровне эффективности были двумя основными соображениями для U.С. Котельная Компания. Высокоэффективные водонагреватели косвенного нагрева Alliance SL и Alliance LT превосходны в обеих областях.

Alliance SL (что означает «облицованный камнем») был разработан и построен специально для борьбы с жесткой водой. Концепция резервуаров для воды с «облицовкой из камня» не нова и на протяжении веков успешно борется с коррозией. В Новой Англии, регионе, подверженном очень кислой воде, резервуары с каменной облицовкой являются нормой. На самом деле, нередко можно найти такой, который работает более 30 лет!

Что делает Alliance SL уникальным, так это сама облицовка Hydrastone.Эта 1/2 ”футеровка резервуара, состоящая из запатентованного материала, похожего на цемент, защищает внешнюю сталь резервуара от коррозионного воздействия воды. Когда вода изначально попадает в резервуар, она навсегда впитывается в облицовку гидростона. Эта вода теряет кислород и становится инертной, некоррозионной водой, которая затем действует как защитная стена между горячей водой и стальным резервуаром. Этот уникальный процесс и конструкция делают водонагреватели Alliance SL отличным выбором для систем горячего водоснабжения.

В Alliance LT используется запатентованная футеровка резервуара из термопласта с двойной связкой. Вкладыш из термопласта также может справляться с агрессивными водными условиями за счет постоянного пополнения и восстановления баланса уровней антиоксидантов по всему резервуару для хранения. Конструкция из термопласта означает, что резервуар не ржавеет, а покрытие с двойным соединением гарантирует, что резервуар будет продолжать работать в течение длительного срока службы.

Hydrastone и футеровка из термопласта делают Alliance SL и Alliance LT настолько прочными, что на каждое устройство предоставляется бесплатная 10-летняя гарантия !

Эффективность за счет изоляции

Как упоминалось ранее, плохо изолированные водонагреватели и баки косвенного нагрева снижают эффективность из-за потерь тепла в режиме ожидания.В Alliance SL и Alliance LT используется двухдюймовый слой плотной изоляции из пенопласта. Толстый слой изоляции сводит к минимуму потери тепла в режиме ожидания, экономя конечным потребителям значительные затраты на электроэнергию!

Другие преимущества косвенного водонагревателя

В отличие от многих водонагревателей, Alliance SL и Alliance LT не имеют анодных стержней, которые обычно используются для предотвращения коррозии внутри резервуара. Использование анодных стержней может привести к тому, что водопроводная вода будет пахнуть тухлыми яйцами, и эти жертвенные стержни требуют регулярной замены.

Конструкция нагревательного змеевика внутри Alliance SL и Alliance LT дает водонагревателям один из самых быстрых показателей рекуперации в отрасли. Пресная вода поступает в резервуар сверху через диффузор, который направляет воду в нижнюю часть резервуара. Перфорированный диффузор направляет холодную воду на 360 градусов через нагревательный змеевик. Таким образом, самая холодная вода напрямую контактирует с самой горячей поверхностью. Доказано, что эта уникальная конструкция сокращает время восстановления более чем на 15 процентов! Быстрое движение воды через змеевик также уменьшает накопление минералов на змеевике.

Для простоты обслуживания все соединения змеевика расположены в верхней части бака. Если змеевик когда-либо потребуется снять для очистки, его можно вытащить из верхней части устройства, не сливая воду из бака. В конечном итоге это снизит затраты на обслуживание.


Баки Alliance SL и Alliance LT гордо производятся в Америке и предлагают долговечный, устойчивый к коррозии вариант для нагрева воды для бытового потребления. Для получения дополнительной информации, пожалуйста, обратитесь к литературе с данными о продукте .

Peerless® Partner® Водонагреватель прямого нагрева - PB Heat


Водонагреватель непрямого действия Peerless ® Partner ® - это эффективный и надежный вариант для удовлетворения всех потребностей в горячей воде. Водонагреватель косвенного нагрева использует бойлер Peerless ® в качестве источника тепла для обеспечения энергии, необходимой для нагрева воды.Котел срабатывает только тогда, когда требуется энергия для замены используемой нагретой воды, или если резервуар простаивал. Резервуар с высокой степенью теплоизоляции не выходит на улицу и теряет очень мало тепла, даже если не используется в течение длительного времени. Конструкция водонагревателя обеспечивает максимальную теплопередачу и противостоит отложению минералов, которое может привести к обесцвечиванию и неприятному привкусу воды.

Резервуары Partner ® доступны в нескольких размерах с емкостью от 30 до 119 галлонов для любых применений.Peerless ® Partner ® Lo-Boy емкостью 30 галлонов - отличный выбор для установки в ограниченном пространстве!

Ознакомьтесь с нашим НОВЫМ фотоэлектрическим резервуаром Peerless ® Partner ® - с цельной бесшовной конструкцией, которая отличается высокой устойчивостью к колебаниям качества воды и простым в эксплуатации контролем для чрезвычайно точных настроек температуры. Доступный в четырех размерах, новый фотоэлектрический резервуар легкий, прочный и простой в установке!




Подробнее о продукте:

Тип: Водонагреватель непрямого нагрева
Конструкция: Бак из нержавеющей стали / Необслуживаемая пластиковая оболочка
Топливо: Непрямого нагрева
Емкость хранилища: от 37 до 119 галлонов
Рейтинг первого часа: 200 до 385 галлонов при 140 °
295 до 513 галлонов при 115 °


Рейтинг PV Peerless® Partner®

Водонагреватель
Модель
Номер
Питьевая
Вода
Объем,
галлонов
Ожидание
Потери,
ºF / ч
Непрерывная
Тяга,
гал / ч
Первый час
Рейтинг,
гал / ч
Мин. Нагрев
Источник Выход
,
MBH
Мин. Нагрев
Расход источника, выход
галлонов в минуту,
MBH
Источник тепла
Потери на трение,
футов
Внутренний
Вода
Подключение
Размеры
(NPT)
Котел
Присоединение
Размеры
(NPT)
PV-40 30.0 0,8 177 199 115000 8,0 18,7 3/4 ″ 3/4 ″
ПВ-60 55,0 0,6 177 217 115000 8,0 18,7 3/4 ″ 3/4 ″
ПВ-80 80,0 0,4 315 381 199000 14,0 16.0 1-½ ” 1 ″
ПВ-120 119,0 0,4 381 477 244000 14,0 20,0 1-½ ” 1 ″

Эти номинальные значения были получены с выходной мощностью источника тепла и расходом источника тепла, как указано в таблице, с использованием параметров на входе холодной воды для бытового потребления при 58 ° F, повышении внутренней температуры на 77 ° F и выходе температуры бойлера на 180 °. ° F.другие результаты будут получены при других условиях.

Peerless

® Partner ® PP Модели
Номер модели Рейтинг в первый час 1 Минимальная мощность котла 2 для достижения номинальной мощности за первый час (британских тепловых единиц в час) Полезная горячая вода 3 (галлонов) Площадь поверхности теплообменника (кв. Фут.)
140 ° F 115 ° F
ПП-30-LB 169 234 114 000 22 15
ПП-40 212 292 141 000 28 20
ПП-60 266 370 174 000 46 20
ПП-80 330 440 212 000 64 34
ПП-120 423 564 269 000 94 34
  1. Номинальное значение в первый час для отопительной воды от 50 ° F до 140 ° / 115 ° F с температурой котловой воды 180 ° F.Характеристики газового и жидкого водонагревателя и электрического водонагревателя в первый час основаны на испытании DOE с повышением температуры на 90 ° F (от 55 ° F до 145 ° F).
  2. Валовая продукция, вода.
  3. Полезная горячая вода на основании недавнего завершения периода рекуперации, но без дополнительного ввода котла после начала розлива.

Серия

Peerless ® Partner ® Размеры - фотоэлектрические модели (Изображение № 1)

Номер модели Высота Диаметр
ПВ-40 40-1 / 2 ″ 22-3 / 4 ″
ПВ-60 41 ″ 28 ″ ПВ-80 53-1 / 2 ″ 28 ″ ПВ-120 74 ″ 28 ″

Серия Peerless ® Partner ® Размеры - модели из полипропилена (Изображение № 2)

Номер модели Диаметр Высота Этаж до «котельной» Этаж до выхода бойлера От пола до «холодного слива» Floor to «Hot - T&P» Размеры подключения к водопроводу
ПП-30-LB 23-1 / 4 ″ 28-1 / 2 ″ 9 ″ 4-1 / 2 ″ 4-1 / 2 ″ 22 ″ 3/4 ″
ПП-40 19-1 / 4 ″ 52-1 / 2 ″ 9 ″ 4-1 / 2 ″ 4-1 / 2 ″ 46 ″ 3/4 ″
ПП-60 23-1 / 4 ″ 52-1 / 2 ″ 9 ″ 4-1 / 2 ″ 4-1 / 2 ″ 46 ″ 1 ″
ПП-80 23-1 / 4 ″ 72 ″ 29 ″ 5-1 / 2 ″ 5-1 / 2 ″ 64 ″ 1-1 / 2 ″
ПП-120 27 ″ 73-1 / 2 ″ 30-1 / 4 ″ 7-1 / 4 ″ 7-1 / 4 ″ 66 ″ 1-1 / 2 ″


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
