Бойлер косвенного нагрева своими руками: устройство самодельного бойлера

Наличие водопровода с горячей водой – это часть привычного комфорта для современного жилища. Однако не всегда удаётся решить задачу подвода централизованных коммуникаций к загородной недвижимости.

Поэтому владельцы частных домовладений устраивают автономное снабжение горячей водой, используя в качестве источника нагрева отопительный контур. Для решения задачи потребуется всего лишь соорудить бойлер косвенного нагрева своими руками.

Мы расскажем, как сделать полезный в быту прибор. В статье подробно описаны правила установки и подключения оборудования, поставляющего санитарную воду в точки разбора воды. Вы узнаете, как подготовить бойлер к запуску и как ввести его в эксплуатацию.

Содержание статьи:

• Устройство бойлера косвенного нагрева
• Проект и монтаж своими руками
  • Выбор накопительной емкости
  • Расчет длины змеевика
  • Изготовление и обработка змеевика
  • Подготовка бойлерной емкости
• Инструкция по подключению и запуску системы
• Выводы и полезное видео по теме

Устройство бойлера косвенного нагрева

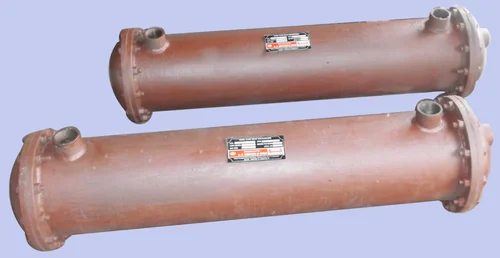

По сути, аппарат представляет собой обычный теплообменник.

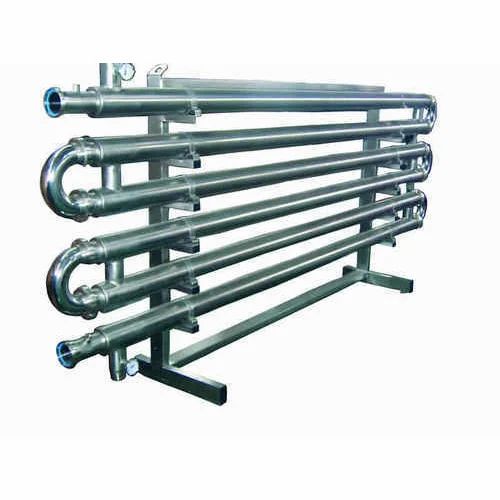

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

Галерея изображений

Фото из

Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива

Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом

Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления

Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций

Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости. Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер

Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода

Устройство для экономного использования энергии

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный бойлер из газового баллона

Сложность обвязки бойлера косвенного нагрева

Воздухоотводчик в схеме подключения бойлера

Через трубчатый змеевик пропускается , а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от . Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

С примером изготовления простейшего бойлера косвенного нагрева ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Бак из нержавейки в качестве корпуса

Теплообменник из сильфонного шланга

Трубы для подключения теплообменника к отоплению

Крепление труб теплообменника подвесками

Проект и монтаж своими руками

Главная задача на стадии проектирования своими руками – это подбор накопительной ёмкости, которая бы своим объёмом покрывала потребности в горячей воде.

Выбор накопительной емкости

Для большинства случаев эксплуатации системы расчёт потребности делается на 3-4 человека (среднестатистическая семья). Согласно нормативам, одна персона потребляет около 70 л/сут. То есть, для среднестатистической семьи вполне достаточно установить бойлер косвенного нагрева объёмом 200 л. При такой ёмкости потребность удовлетворяется полностью.

Подбору сосуда под переделку его в бойлер косвенного нагрева следует уделить особое внимание. Это должна быть ёмкость крепкая, прочная, не поддающаяся влиянию коррозии

Бак для нагрева холодной воды обычно выбирают под вертикальную установку, но не исключается также вариант монтажа в горизонтальном положении. В качестве бойлерного бака допустимо использовать тару, выполненную из прочных термостойких материалов.

Конечно же, материал тары следует выбирать с учётом его высоких антикоррозийных свойств, допустимого температурного расширения, прочих эксплуатационных характеристик.

Подходящими материалами можно считать:

• алюминий;
• нержавеющую сталь;
• специальные полимеры.

Следует помнить: бойлеры любого типа относятся к сосудам, работающим под давлением. К тому же теплоноситель системы отопления может нагреваться до высокой температуры (90ºС и выше). Исходя из этих свойств бойлерных установок, следует проектировать и строить систему своими руками.

На практике нередко встречаются реально абсурдные конструкции, тоже сделанные своими руками, к примеру, на базе обычной молочной фляги или столовой кастрюли. Таких решений следует избегать.

Такой выглядит пародия на бойлер косвенного нагрева. Сделано своими руками достойно, но для сопоставления с реально надёжным и эффективным устройством необходим совершенно иной подход

Проект бойлера косвенного нагрева, исполняемого своими руками, включает в себя ещё и расчёт трубчатого змеевика. Здесь необходимо рассчитать требуемую тепловую мощность этого устройства, чтобы по результатам расчёта определить длину трубы змеевика и её диаметр.

Расчет длины змеевика

Традиционным материалом для изготовления змеевиков бойлеров является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала обладают высоким коэффициентом теплопередачи.

Эффективность работы змеевика (время нагрева и набор требуемой температуры) во многом зависит от правильного расчёта. Также важно грамотно выполнить монтаж спирали внутри сосуда

Для расчёта необходимых значений на изготовление бойлерного змеевика подойдёт формула:

L = Q / D* (Tг – Тх) * 3,14

Буквенные обозначения здесь:

• L – длина трубки,
• Q – тепловая мощность змеевика,
• D – диаметр трубки,
• Tг – температура горячей воды,
• Tх – температура холодной воды.

Давайте разберем пример, как рассчитать длину медной трубы под спираль мощностью 20 кВт для бойлера косвенного нагрева.

Есть медная труба диаметром 10 мм, приобретённая на рынке в бухте. Под бойлер взят сосуд ёмкостью 200 л. Расчётные значения температур холодной и горячей воды: 15ºС и 80ºС, соответственно.

Требуется определить размер длины медной трубы, достаточный для производства теплообменной трубчатой спирали мощностью 20 кВт. По формуле проводится следующий расчёт: 20/0,01*(80-15)*3,14. Результат расчёта: требуемая длина медной трубы составит 10 метров.

Изготовление и обработка змеевика

Для изготовления змеевика бойлера косвенного нагрева ёмкостью 150-200 литров, как правило, берётся медная или латунная трубка диаметром 10 – 20 мм. Трубка закручивается спиралью с учётом остаточного зазора в 5-7 мм между витками.

Зазор требуется делать обязательно (допускается после намотки раздвигать витки), так как необходима компенсация расширения металла. К тому же при таком исполнении спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.

Пример самостоятельной намотки змеевика для бойлера косвенного нагрева. В качестве барабана применяется полиэтиленовая толстостенная труба. После намотки витки раздвигаются на 1-2 мм

В принципе, медные или латунные змеевики можно отыскать уже готовые для эксплуатации. Например, взять змеевик от какого-нибудь технологического оборудования. Но тогда придётся учесть размеры имеющейся ёмкости и соответствие спирали по мощности теплообмена.

Зачастую выполнить подбор в точном соответствии с параметрами не удаётся. Поэтому дабы не терять драгоценного времени в этом смысле выгоднее изготовить трубчатый спиральный нагреватель самостоятельно.

Изготовить змеевик своими руками без опыта сложно, но такая задача выполнима. Здесь главное — выполнить качественную намотку спирали. Под намотку медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.

Диаметр барабана меньше внутреннего диаметра бойлерной ёмкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, значит, значение диаметра змеевика составит:  (500 – 500/10) = 450 мм.

Один из возможных вариантов установки резьбового фитинга на концевой части трубы змеевика. Свободный конец фитинга с резьбой будет входить в отверстие на стенке сосуда

На концевых частях трубки, свитой в спираль, потребуется смонтировать контактные резьбовые фитинги. Для решения этой задачи необходимо:

1. Получить ровный срез на концах трубы, обработав их труборезом.
2. Надеть на концевые части трубы обжимные гайки.
3. Обработать края трубы развёрткой.
4. Установить фитинги и плотно подтянуть их к трубе гайками.

Не обязательно применять исключительно резьбовые двухсторонние фитинги. Если есть навыки пайки медных труб и соответствующий инструмент, можно методом пайки установить односторонние резьбовые фитинги.

Также в зависимости от материала корпуса сосуда, не исключается вариант пайки непосредственно к стенкам ёмкости. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется по причине сложной технологической операции.

В собранном на фитингах или спаянном виде, теплообменный элемент (змеевик бойлерный) уже можно считать готовым к установке и последующей эксплуатации. Останется подготовить место для монтажа непосредственно на бойлерной ёмкости и внедрить водяной нагреватель в состав сосуда.

Подготовка бойлерной емкости

Как поместить готовую медную (латунную) спираль внутрь бойлерного бака, если ёмкость цельная? В этом случае придётся аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться на корпусе сосуда болтами.

Посадочные места крышки и бака выравниваются, шлифуются, оснащаются резиновой прокладкой. Между тем внутренний монтаж (и обслуживание) видится более удобным, если на ёмкости сделать две крышки – сверху и снизу.

Пример устройства крышки на сосуде, который используется под бойлер косвенного нагрева. Уплотнение достигается прокладкой и болтовым крепежом по всей окружности

После установки крышки на бойлерной ёмкости проблема с монтажом змеевика внутри бака отпадает сама собой. Теперь достаточно высверлить два отверстия на корпусе сосуда, ориентируясь под расположение концевых частей трубы спирали. Диаметр отверстий должен соответствовать диаметру резьбовой части фитингов с запасом на 1-2 мм.

Резьбовые части фитингов пропускают в отверстия, предварительно установив уплотнительные прокладки. Затем с наружной стороны стенки бака накручивают встречные фитинги и плотно стягивают соединение.

При таком креплении нагревательная спираль вполне устойчива, но дополнительные опоры сделать необходимо. Ход теплоносителя под давлением  внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры будут компенсировать дефект.

Вариант перехода от трубок змеевика бойлера к магистральным линиям с теплоносителем системы отопления. Прямые фитинги одновременно исполняют роль крепежа

На корпусе бойлера косвенного нагрева также нужно сделать отверстия для набора и слива воды, запрессовать в них короткие патрубки, а на патрубках смонтировать запорные краны. При желании можно дополнить аппарат стрелочным термометром.

Завершив монтаж всех компонентов, корпус сосуда закрывают снаружи утепляющим материалом. Здесь удачно подойдёт минеральная вата с верхним фольгированным покрытием.

Инструкция по подключению и запуску системы

Первым делом самодельный домашний бойлер косвенного нагрева нужно подключить к магистрали отопления. Там, где применяется автономная отопительная система, в сеть домашнего котла.

Механическое подключение производится при открытой крышке на бойлерной ёмкости. После подключения нужно приоткрыть запорный кран, связывающий с обратной линией теплоносителя, и убедиться в отсутствии протечек как с внешней стороны устройства, так и внутри.

Перед тем, как включить самодельный бойлер косвенного нагрева полностью в работу, рекомендуется провести испытание на герметичность системы. На фото — заводской экземпляр

Если протечек не обнаружено, открывают линию подачи теплоносителя. Необходимо выждать некоторое время, чтобы змеевик прогрелся до температуры системы отопления. В режиме полного нагрева ещё раз внимательно проверить змеевик и все точки соединений на возможные утечки.

Если проверка показала целостность системы, закрывают крышку сосуда и подключают нагреваемой воды. Тестируют систему в режиме реального теплообмена.

Выводы и полезное видео по теме

Бывший в употреблении газовый баллон часто используют для изготовления самодельных устройств. Представляем видеоролик о том, как из корпус баллона сделать БКН.

Здесь описан всего лишь один вариант из всех возможных, которые существуют и удачно применяются. Нужно отметить, что вариантов самостоятельных конструкций бойлеров косвенного нагрева имеется немало.

К примеру, вместо цилиндрической накопительной ёмкости используются прямоугольные сосуды. Намотку спирали змеевика делают не однослойной, а многослойной. Дополняют водяной нагреватель электрическим тэном. Конструкторские замыслы не имеют границ.

Хотите поделиться собственным опытом в изготовлении бойлера косвенного нагрева или полезными сведениями по теме? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же задавайте вопросы, высказывайте мнение и размещайте фото.

Бойлер косвенного нагрева что это? Как он работает? (Видео)

19 мая 2020

5 комментариев

Статья нужна тем, кому нужно выбрать бойлер косвенного нагрева. В этой статье рассматриваем все особенности – от строения и принципа работы, вплоть до сравнения отдельных моделей.

1. Конструкция, основные компоненты
2. Принцип действия
3. Разновидности бойлеров
4. Достоинства и недостатки водонагревателей косвенного нагрева
5. Стоимость бойлеров косвенного нагрева
6. Самые популярные модели водонагревателей

Для современного человека горячая вода является одним из важных атрибутов комфортной жизни. Далеко не всегда имеется возможность подключить квартиру или, тем более, дом к системе централизованного горячего водоснабжения. В такой ситуации приходится или устанавливать двухконтурные газовые котлы, или электрические водонагреватели, но в обоих случаях счета за газ и электричество будут очень большими. Но существует альтернатива традиционным вариантам получения горячей воды – бойлеры косвенного нагрева.

Бойлер косвенного нагрева – это самое экономичное оборудование, предназначенное для организации бесперебойного горячего водоснабжения. Нагрев воды до заданной температуры производится за счет сторонних источников тепла, например, систем отопления.

Конструкция водонагревателя косвенного нагрева

Для того чтобы понимать, как работает бойлер косвенного нагрева, необходимо знать, как он устроен и из каких конструктивных элементов он состоит. Конструкция достаточно простая, напоминающая привычные многим электрические бойлеры. Водонагреватель косвенного нагрева состоит из:

• Корпуса, изготовленного из стали (углеродистой или нержавеющей), высокопрочного пластика с теплоизоляционным материалом для снижения потери тепла в баке. В большинстве случаев корпус выполнен в виде цилиндра или параллелепипеда;
• Накопительного бака – ключевого элемента водонагревателя, в который подается холодная вода, нагреваемая в нем. Внутри бака помещены теплообменник, магниевый анод и, если конструкцией предусмотрено, то ТЭН;
• Теплообменника или змеевика, в который подается теплоноситель из отопительной системы. В зависимости от модели и заданных параметров возможно использование двух теплообменников, благодаря чему можно ускорить процесс нагрева воды или использовать несколько источников тепла;
• Системы патрубков для ввода холодной воды и вывода горячей, причем часто они оснащаются запорной арматурой;
• Магниевым анодом, благодаря которому можно защитить внутренние стенки накопительного бака от возникновения коррозии;
• Термометром для контроля температуры внутри бака.

Принцип действия водонагревателя косвенного нагрева

Принцип действия бойлера косвенного нагрева не отличается особой сложностью. Через входной патрубок холодная вода подается в накопительный бак, причем одновременно с водой в змеевик подается теплоноситель, который нагревает воду. Теплообменник подключается к системе отопления и представляет собой дополнительный радиатор, который помещен внутри накопительного бака. Если говорить простыми словами, то конструкция аналогична электрическим водонагревателям, но вместо ТЭНа используется теплообменник. Для того чтобы поддерживать внутри бака заданную температуру, дополнительно устанавливается терморегулятор. Наличие качественной теплоизоляции накопительного бака позволяет длительное время поддерживать температуру горячей воды в нем. При использовании моделей с двумя теплообменниками один из них подключается к системе отопления, а второй к альтернативным источникам тепла.

Разновидности бойлеров

Такие водонагреватели могут быть горизонтальными и вертикальными, причем самыми распространенными являются вертикальные модели, так как в них возможно использование накопительных баков большого объема (от 100, 200, 300 литров и более). Горизонтальные модели чаще всего устанавливаются в квартирах и офисах – они занимают минимум пространства. Водонагреватели могут быть настенными и напольными, но выбор варианта напрямую зависит от поставленной задачи и требуемого объема бака.

Достоинства и недостатки водонагревателей косвенного нагрева

Главное достоинство такого водонагревательного оборудования – это экономичность, так как для подогрева воды используется тепло системы отопления. Возникает вполне логичный вопрос – как работает такое оборудование в период, когда отопление отключено. Существует два варианта решения такой проблемы – отдельный контур от газового котла или установленный в водонагреватель ТЭН, в любом случае экономия на энергоносителях на протяжении года будет существенной.

Среди преимуществ такого типа водонагревательного оборудования относительно других вариантов можно выделить:

• Высокие показатели производительности, позволяющие при минимальных затратах энергоносителей быстро нагреть необходимый объем воды и поддерживать ее постоянную температуру;
• Электрическая безопасность – если не использовать дополнительный ТЭН, то бойлер не создает дополнительной нагрузки на электросеть;
• Объем бойлера можно подобрать так, чтобы обеспечить горячей водой кухню, ванную и иные помещения;
• Подключить бойлер косвенного нагрева можно к любому отопительному оборудованию – котлам на твердом топливе/газовым/электрическим, тепловым насосам и солнечным коллекторам;
• Наличие системы рециркуляции, реализуемой при помощи патрубка, позволяет при открытии крана сразу получить горячую воду.

Имеются у такого водонагревательного оборудования и недостатки – бойлеры косвенного нагрева имеют достаточно большое оборудование, требующее немало места для установки (особенно напольные модели с накопительными баками объемом от 200 литров).

Цена бойлеров косвенного нагрева

Многих потенциальных покупателей, которые решили купить бойлер косвенного нагрева, интересует стоимость такого оборудования. Однозначного ответа нет, так как цена зависит от ряда факторов – производителя, материалов, типа оборудования, наличия дополнительных функций.

Для того чтобы подобрать оптимальный вариант водонагревателя косвенного нагрева, стоит обратить внимание на несколько основных параметров:

• Объем бака – в большинстве случаев для семьи из четырех человек необходим водонагреватель объемом 100-150 литров, но важно учесть, что для такого бойлера необходимо место для установки рядом с отопительным котлом;
• Мощность отопительного котла – ее должно быть достаточно для того, чтобы нагреть воду в баке, не потеряв при этом температуру в системе отопления;
• Материал бака – оптимальным вариантом является выбор моделей, в которых накопительный бак изготовлен из нержавеющей стали, так как он обладает максимальным сроком эксплуатации;
• Качество теплоизоляции – теплоизоляция должна быть реализована не при помощи поролона (в бюджетных моделях), а пенополиуретаном или минеральной ватой;
• Функциональность – наличие дополнительных функций позволит сделать бойлер косвенного нагрева более удобным в работе. Часто в водонагреватель дополнительно устанавливаются терморегулятор, термостат, индикаторы, термометр, защитное оборудование.

Самые популярные модели водонагревателей косвенного нагрева

На сегодняшний день на рынке представлено немало моделей и разновидностей бойлеров косвенного нагрева, выпускаемых и именитыми брендами, и небольшими производственными компаниями. Стоит знать о самых популярных моделях такого оборудования:

• Protherm B200S – бойлер с теплоизоляцией из пенополиуретана, с эмалированным баком на 200 литров и спаренным теплообменником из стали;
• DRAZICE OKC 200 NTRR – напольный бойлер на 200 и 300 литров, который подключается к системе отопления или может работать автономно, нагревая воду при помощи встроенного ТЭНа;
• ACV SMART SLE 300 – водонагреватель с баком 300 литров, в котором особое внимание уделено теплоизоляции, выполненной из пенополиуретана;
• Gorenje GBK80ORRNB6 – небольшой бак на 72,6 литра оснащен двумя теплообменниками и два «сухих» ТЭНа, благодаря чему он обладает немалой автономностью;
• Bosch SK 400-3 ZB – оснащен накопительным баком на 388 литров и теплообменником из нержавеющей стали, рассчитанным только на нагрев воды от системы отопления;
• BAXI Premier plus 300 – бойлер, в котором реализована технология «змеевик в змеевике», благодаря чему нагрев воды в баке объемом 300 литров нагревается максимально эффективно;
• Hajdu STA 400 C – бойлер, который может подключаться не только к системе отопления, но и к солнечному коллектору, поэтому даже летом можно иметь горячую воду с минимальными энергозатратами.

Какому из них отдать предпочтение – выбирать покупателю, но перед покупкой следует ознакомиться не только с техническими характеристиками бойлера косвенного нагрева, но и с особенностями подключения и эксплуатации.

Популярные вопросы про Бойлеры косвенного нагрева:

✔️ Что такое бойлер косвенного нагрева??

Это бойлер, вода в котором нагревается косвенно – от системы отопления и других источников тепла.

✔️ Зачем нужен бойлер косвенного нагрева?

БКН в большей степени призван для экономии затрат, т.к. нагревается в наиболее удобное время и за счет самого экономного вида энергии. Так же бойлер обеспечивает большой запас горячей воды.

✔️ Как работает бак косвенного нагрева?

Внутри бака размещены теплообменники, по которым циркулирует теплоноситель нагреваемый от системы отопления или иного источника тепла. Бак хорошо утеплен для сокращения энергетических потерь.

✔️ Чем отличается бойлер косвенного нагрева от водонагревателя??

От классического электрического бойлера БКН отличается зачастую отсутствием нагревательного ТЭНа, но имея возможность его установки. Фактическое отличие в основном источнике энергии, в БКН – от системы отопления, в бойлере – от электрического ТЭНа.

Поделиться

Рассказать

Поделится

Поделится

Молодцы , описали очень понятно и справедливо. Спасибо за инфу

Ответить

Много раз слышал про бойлеры косвенного нагрева, но почему то думал что они работают примерно так же как и обычные, хотя на самом деле оказалось что они работают по совершенно иному принципу. Если бы знал что его можно запитать от отдельного контура от газового котла, то наверное бы не устанавливал колонку, тем более что живу в частном доме и места вполне достаточно.

Сейчас делаю капитальный ремонт дома с установкой новой системы отопления. Решила заменить обычный электрический водонагреватель на бойлер косвенного нагрева. Ведь такая установка позволяет быстрее нагревать воду, а также неплохо сэкономить. Еще, очень важно, что описанный прибор более безопасный, чем электрические аналоги, ведь он не перегружает сеть. Места в выделенной зоне достаточно, так что крупные габариты оборудования — это не проблема. Из представленных бойлеров больше всего понравилась модель DRAZICE OKC 200 NTRR. Объём как раз подходящий, удобно, что есть возможность автономной работы.

Ответить

Новый комментарий

Войти с помощью

Отправить

теплообменников – OutdoorBoiler.

Теплообменники Outdoor Boiler

Одним из самых замечательных открытий в природе является то, что в мировой истории ни одному ученому не удалось изобрести жидкость, которая передает тепла эффективнее, чем обычная вода!

Так, например, когда сжигается топливо для отопления и необходимо распределить тепло по одному или нескольким зданиям, это можно сделать с помощью котла. Преимущество котла заключается в том, что топливо сжигается только в одном месте, а полученное тепло может быть легко и эффективно передано во множество ДРУГИХ мест. Топливо, сжигаемое в котле, нагревает воду. Затем эта вода циркулирует по скрытым трубам в каждую секцию вашего дома и других зданий, чтобы обеспечить комфортное тепло без потери эффективности. Круто правда?!

(Единственная небольшая проблема заключается в том, что когда котел изготовлен из стали, он должен быть защищен ингибитором коррозии. Но у нас есть , полностью , решивший эту проблему с помощью нашей системы очистки воды Liquid Armor. Нажмите ЗДЕСЬ для получения дополнительной информации о том, как защитить ваши инвестиции в бойлер.)

Для завершения этого эффективного процесса требуется «теплообменник», который передает тепло от циркулирующей воды в обогреваемое помещение. Эти теплообменники бывают разных форм в зависимости от их назначения, но ТОП-3 теплообменника выглядят следующим образом:

Теплообменник вода-воздух

Как звучит его название, теплообменник вода-воздух передает тепло от воды к воздуху. Многие думают, что они выглядят как радиатор для автомобиля. Горячая вода проходит через маленькие медные трубки с металлическими ребрами. Циркуляционная горячая вода из котла нагревает трубы и ребра. Когда требуется тепло, включается вентилятор и продувает воздух через ребра и трубки, и вуаля – теплый воздух!

Теплообменники типа «вода-воздух» чаще всего используются в воздуховодах с принудительной подачей воздуха. См. рисунок ниже. Эти теплообменники часто устанавливаются в камере нагнетания воздуха печи, которая расположена над печью. Они бывают нескольких размеров и часто устанавливаются путем простого прикрепления «Г-образных кронштейнов» к внутренней части камеры, на которой теплообменник лежит в «плоской» ориентации.

Подробные инструкции по установке прилагаются к каждому водовоздушному теплообменнику, приобретенному на сайте OutdoorBoiler.com.

Водовоздушные теплообменники бывают разных размеров, некоторые размером от 12”x12” для небольшого помещения до 24”x24” и больше для обогрева больших помещений.

Водовоздушный теплообменник Тепловая мощность и размеры

Пластинчатый теплообменник вода-вода

Эти теплообменники передают тепло от одной циркулирующей жидкости (обычно воды из котла) к другой жидкости БЕЗ смешивания жидкостей!

Эти водо-водяные пластинчатые теплообменники достигают этого, позволяя горячей воде (из вашего котла) проходить через чередующиеся пластины, тем самым нагревая их. Нагреваемая вода проходит через пустое пространство между этими чередующимися нагревательными пластинами, что передает тепло от котловой воды другой жидкости.

Например, чтобы нагреть горячую воду для бытовых нужд с помощью наружного котла, вы установите «Комплект для горячего водоснабжения», который включает пластинчатый теплообменник, чтобы вода из вашего наружного котла никогда не смешивалась с горячей водой, используемой для приготовления пищи или купания. .

Пластинчатые теплообменники также используются для передачи тепла от котловой воды в системы внутрипольного отопления, в котельные системы, использующие плинтусные лучистые нагреватели, и в промышленные системы горячего водоснабжения, такие как молочные заводы.

Пластинчатые теплообменники бывают разных размеров в зависимости от области применения, но обычно имеют от 20 до 100 пластин.

Таблица производительности пластинчатого теплообменника

КОЛИЧЕСТВО ПЛАСТИН	ЕМКОСТЬ БТЕ	галлонов в минуту	РАЗМЕР ПОРТА	РАЗМЕРЫ	ПАДЕНИЕ ДАВЛЕНИЯ
20 ПЛАСТИНА	80 000 БТЕ	3,5	1 дюйм	5”X12”X2”	3,5
30 ПЛАСТИНА	120 000 БТЕ	10,5	1 дюйм	5”X12”X3”	1,7
40 ПЛАСТИНА	160 000 БТЕ	14	1 дюйм	5”X12”X4”	1,02
50 ПЛАСТИНА	200 000 БТЕ	17,5	1 дюйм	5”X12”X5” ​​	. 7
60 ПЛАСТИНА	240 000 БТЕ	21	1 1/4”	5”X12”X6”	.56
80 ПЛАСТИНА	320 000 БТЕ	28	1 1/4”	5”X12”X8”	.36
100 ПЛАСТИНА	400 000 БТЕ	35	11/4”	5”X12”X10”	.24

• Материал плиты: нержавеющая сталь AISI 304L.
• Материал припоя: Медь
• Максимальное давление: 652 фунта. за кв. дюйм
• Испытательное давление: 971 фунт. за кв. дюйм
• Материал пластины: 0,05
• Площадь обмена кв. футов: 417 на тарелку
• Максимальная температура: 437F

Тепловентиляторы

Самый простой способ обогреть мастерскую или подобные помещения — это использовать «Теплогенератор». Это автономная система отопления в небольшой коробке, которая включает в себя теплообменник вода-воздух и встроенный вентилятор, который включается и выключается, чтобы поддерживать в помещении желаемую температуру в соответствии с настройкой на вашем термостате. (термостат продается отдельно).

Тепловентилятор какой мощности необходим для моего здания?

Чтобы получить простую формулу выбора тепловентилятора нужного размера, нажмите ЗДЕСЬ, чтобы прочитать нашу статью «Как рассчитать тепловентилятор нужного размера».

Теплообменники

Как рассчитать тепловентилятор нужного размера! – OutdoorBoiler.

ПОЗВОНИТЕ НАМ СЕГОДНЯ (231) 861-8200

с одним или несколькими тепловентиляторами. Они очень эффективны при обогреве больших помещений – они содержат вентилятор, соединенный с теплообменником, который позволяет подавать тепло непосредственно в нужное место. При желании тепловентилятор можно подключить к термостату для идеального контроля температуры.

Чтобы рассчитать размер тепловентилятора, необходимого для вашего помещения, используйте следующую формулу:

Рассчитайте кубический метраж отапливаемого помещения , умножив длину здания на ширину и высоту потолка. Сарай размером 30 x 40 столбов со средними потолками 14 футов* будет иметь (30x40x14=) 16 800 кубических футов пространства для обогрева.

Длина здания = 30

Ширина здания = 40

Высота потолка = 14

30 x 40 x 14 = 16 800 кубит футов отапливаемого пространства

Затем умножьте кубические футы на « Коэффициент изоляции », чтобы получить БТЕ, необходимые для надлежащего обогрева помещения. Коэффициенты изоляции следующие:

4 – Отличная изоляция

5 – Средняя изоляция

7 – Плохая изоляция

Итак, если в этом примере, скажем, у вас средняя изоляция и 16 800 кубических футов пространства для обогрева. Умножить 16800 на 5 равно 84000. Следовательно, у вас должен быть один или несколько тепловентиляторов, производящих в общей сложности 84 000 БТЕ тепла.

Кубические футы 16 800 x Коэффициент теплоизоляции 5 = требуется 84 000 БТЕ

Важно отметить, что если у вас есть помещение, требующее большого количества тепла, вы можете установить более одного тепловентилятора для распределения тепла по всему помещению. лучше. Например, мастерскую, которой требуется  250 000 БТЕ, можно отапливать с помощью ТРЕХ тепловентиляторов мощностью 90 000 БТЕ. Просто убедитесь, что сумма выходной мощности тепловентилятора в БТЕ больше расчетной потребности в БТЕ.

Ознакомьтесь с опциями лучших в отрасли тепловентиляторов по этой ссылке ЗДЕСЬ.
