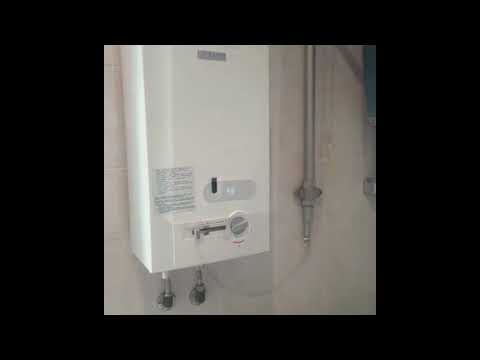

Газовые колонки Bosch (Бош) – инструкция по эксплуатации на примере моделей Bosch Gaz 6000 и Bosch wr 10 2p

Газовая колонка Bosch wr 10 2p  может работать как от природного, так и от сжиженного газа, т.е. баллона. Оснащена тройной защитой : термоэлементом для контроля пламени зажигания, контролем тяги продуктов сгорания газа, ограничителем температуры, предохраняющим колонку от перегрева.

Модель также оснащена надежной системой модуляции пламени. Это означает, что колонка автоматически подстраивает нагрев под требуемый поток жидкости. Если вы моете посуду на кухне, а кто-то решил помыться в душе, температура воды будет прежней, как на кухне, так и в душе. Автоматически регулируется и мощность жидкости на выходе при изменении давления воды в водопроводе.

Перед включением, согласно инструкции по эксплуатации газовой колонки Bosch, необходимо удостовериться в наличии тяги в дымоходе. сделать это можно, поднеся к дымоходу зажженную свечу либо спичку. Если пламя отклоняется в сторону дымохода, значит, с тягой все в порядке, и можно включать аппарат.

При отсутствии тяги следует выяснить причину и прочистить воздуховод, либо загерметизировать швы труб воздуховода, если обнаружено неплотное прилегание его частей. При работе колонки следите за тем, чтобы было приоткрыто окно или форточка, дверь в помещении, где установлена колонка, не должна закрываться наглухо.

Таким образом обеспечивается естественное движение воздуха и приток кислорода, агрегат при работе сжигает большое количество кислорода. При несоблюдении этих требований можно отравиться угарным газом. Также следует помнить, что при работающей колонке нельзя включать вентилятор или кондиционер, это нарушает отток угарных газов через дымоход.

На передней панели аппарата слева расположен бегунок, регулирующий мощность, справа тумблер регулятора объема жидкости, над ними располагается смотровое окно. Никогда не приближайтесь слишком близко к нему во избежания ожога.

Панель управления газовой колонки Bosch WR 13-2 P

Если запуск происходит первый раз или после длительного простоя, в трубах колонки может скопиться некоторое количество воздуха. Для его удаления несколько раз откройте и закройте кран с горячей водой, с интервалом примерно в минуту, до полного его удаления.

При первом включении откройте вентили подачи газа и воды, откройте кран горячей воды, чтобы убедиться, что поступает жидкость.

Колонка Бош имеет систему пьезорозжига, кнопка которого располагается внизу слева.  Для включения необходимо переместить  ползунок из левого крайнего положения в положение поджиг, обозначенный звездочкой. Утопить его и одновременно несколько раз нажать кнопку пьезоподжига, до появления запального пламени.

При этом раздаются громкие щелчки, их пугаться не стоит, так и должно быть. Если запальное пламя загорелось, отпустите кнопку ползунка, если поджиг не произошел, повторите всю процедуру еще раз. Агрегат может не запуститься, если после длительного простоя или при первом включении в газовые трубы попал воздух. Для его удаления следует кнопку ползунка удерживать в утопленном состоянии до тех пор, пока не удалится весь воздух.

Как только агрегат включился, установите необходимую вам мощность при помощи того же ползунка. Крайнее правое положение обеспечивает максимальную мощность, при этом увеличивается и расход газа. С помощью круглой ручки устанавливается необходимый поток жидкости и ее температура.

Поворачивая ручку по часовой стрелке, вы снижаете поток и увеличиваете температуру, поворачивая против часовой  — наоборот, увеличивается проток, температура уменьшается. Установка высокой температуры увеличивает расход газа и образование накипи в теплообменнике.

Запальное пламя горит постоянно, а основная горелка зажигается в момент открытия крана с горячей водой. Отключение происходит, когда вы закрываете кран с горячей водой. Для полного отключения агрегата надо передвинуть ползунок регулятора мощности в крайнее левое положение, запальное пламя потухнет…

Если существует риск замерзания воды в приборе,  например, на даче в зимний период, следует полностью слить из него воду. Для этого необходимо закрыть вентили подачи воды и газа, открыть краны на смесителе.

Снять кожух корпуса,открутив несколько болтов, для доступа к водяному узлу.Снять скобку в виде буквы «П» с корпуса фильтра на водяной арматуре и вынуть заглушку, которая располагается сразу за скобкой. Подождать некоторое время, пока жидкость не сольется полностью.

Для продления срока службы прибора необходимо регулярно проводить техническое обслуживание, не реже 1 раза в год. Очищать от пыли и сажи внутреннюю часть колонки, промывать от накипи теплообменник. При этом следует знать, что все работы с газовым оборудование должен производить только специалист.

После проведения всех работ по подготовке котла  Bosch Gaz 6000 к запуску, после предпусковой подготовки, которая включает в себя проверку расширительного бака, запорной арматуры, фильтров, проверку давления в газовой магистрали, герметичность соединения всех стыков, котел подключается к электрической сети.

После запитки к электросети на электронном дисплее, который расположен на передней панели агрегата, появляется значок «внимание». Далее  следует нажать кнопку включения на передней панели, расположенную рядом с верхним левым углом электронного дисплея. Над дисплеем находится магнитная  инструкция, позволяющая легко изменять настройки агрегата.

При включении, в течение двух секунд, электроника котла проводит самодиагностику, происходит проверка всех датчиков и переводится в режим блокировки. На дисплее отображается текущая температура и код состояния. Далее необходимо произвести адаптацию скорости вентилятора к длине дымохода, к которому подсоединен агрегат.

Эта операция производится при помощи одновременного нажатия и удержания трех кнопок — «+», «-» и «назад». Режим устанавливается в соответствии с параметром, указанном в инструкции к устройству — выставляем  второй сервисный уровень, подтверждаем действие кнопкой «ок», удерживая ее до момента появления на дисплее квадратных скобок.

Кроме дисплея, в правой нижней части, смонтирован манометр, показывающий давление в системе, нормальное давление находится в зеленой зоне. Красной зоной обозначено давление ниже и выше номинального, когда срабатывает защита и агрегат отключается.

Bosch THERM 4000

Увеличить давление можно при помощи синего крана, открутив его против часовой стрелки до момента , когда стрелка манометра вернется в синюю зону. При увеличении давления произойдет сброс жидкости через рифленую трубку внизу агрегата и манометр снова вернется в нормальное положение .

Котел может работать в двух режимах, подогрева жидкости и и режиме отопления, какой из режимов активен, показывает значок  на дисплее.

Выбор режима происходит нажатием на кнопку «+» или «mode». Выбрав режим, устанавливаем нужную температуру, затем нажимаем «ок» -подтверждаем выбор, после чего на дисплее появляются стрелочки вверх-вниз, посредством кнопок «+» и «-» устанавливаем необходимую температуру нагрева. Для сохранения выбора нужно нажать кнопку «ок» и удержать  пару секунд.

Если необходимо установить режим работы отопление, выбираем его кнопкой «-» , подтверждаем нажатием на «ок» . Выбор температуры и сохранение выбора происходит аналогично, как и при установке температуры нагрева воды. Появившийся на дисплее значок огня свидетельствует о том, что включилась турбина и начался нагрев.

При достижении заданной температуры значок огня исчезнет, после падения, когда котел опять включится, появится снова, это будет происходить циклически на протяжении всей работы котла при заданных параметрах.  В случае любых неисправностях в работе  Bosch Gaz 6000, например, при отсутствии подачи газа или воды, сработает защита и на дисплее появится сообщение об ошибке.

Расшифровка ошибки и действия для ее устранения описываются в инструкции к котлу. После выявления и устранения причины необходимо подтвердить действие на дисплее, нажав и удерживая несколько секунд кнопку  “ок”. После этого котел снова автоматически запускается в работу.

Агрегат защищен от замерзания, если работает насос и жидкость циркулирует по отопительной системе. Если же котел нужно выключить, тогда в жидкость для отопления добавляют антифриз, и сливают воду из горячего водоснабжения, как правило, такую работу производит специалист. Техническое обслуживание производит также специалист, так как агрегат является довольно сложным устройством, связанным с повышенным давлением и газом.

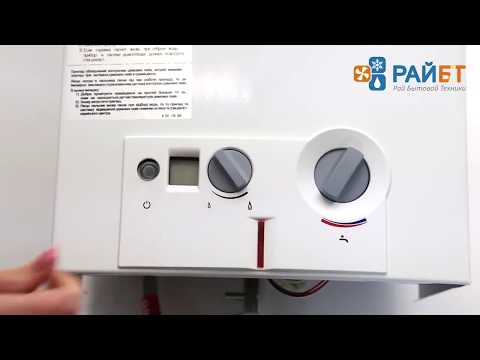

Предлагаем посмотреть видео о правилах настройки колонки Бош 4000 О:

Газовые колонки Бош – отзывы покупателей

Здесь вы узнаете:

  • Газовая колонка Bosch WR 10-2P
  • Газовая колонка Bosch WR 13-2P
  • Газовая колонка Bosch WR 10-2B
  • Газовая колонка Bosch WR 15-2P
  • Газовая колонка Bosch WRD 15-2G

Газовые колонки Bosch зарекомендовали себя как надежное и современное водонагревательное оборудование. Они отличаются неплохим качеством сборки и превосходной функциональностью. Торговая марка Bosch является на территории России почитаемой, ей доверяют сотни тысяч людей. Поэтому спрос на колонки от данного производителя есть всегда. В чем заключаются преимущества колонок от Бош

  • Долговечность – колонки от этого производителя работают долгие годы;
  • Отличный функционал, радующий потребителей;
  • Большой модельный ряд – в наличии имеются как простые модели, так и более продвинутые.

Ознакомиться во всеми моделями можно на официальном сайте Bosch. А у нас вы можете почитать покупательские отзывы о газовых колонках – они помогут вам сделать правильный выбор при покупке. Несмотря на известность производителя, его оборудование все-таки не лишено определенных недостатков. И все это приводит к появлению как положительных, так и отрицательных отзывов. Но в целом они носят положительную окраску.

Помимо самих отзывов, мы опубликуем достоинства и недостатки газовых колонок Бош. Благодаря им наши читатели ознакомятся с сильными и слабыми сторонами тех или иных моделей.

Что думают покупатели о газовых колонках от столь известного производителя? Об этом вам расскажет наш подробный и развернутый обзор покупательских отзывов.

Виталий

Покупал эту газовую колонку года два назад, до этого пользовались колонкой Junkers. И за эти два года я не отметил никаких крупных неисправностей. Аппарат работает стабильно и без сбоев, теплообменник не течет, горелка не шумит.

Хорошо зажигается, здесь есть пьезоподжиг, поэтому розжиг проходит без сильных хлопков. Производительности хватает на два крана, при этом газа она потребляет заметно меньше, по сравнению с аналогами от других производителей. Дизайн вполне обычный, строгий, без всяких вычурностей. Температура воды стабильная, поэтому можно не бояться, что из крана вдруг польется кипяток. В общем, отличная колонка за небольшие деньги.

Достоинства:

  • Экономичная, потребляет минимум газа, в то время как аналогичные колонки «жрут» намного больше;
  • Отсутствие крупных неисправностей за два года, буду надеяться, что будет работать и дальше;
  • Почти бесшумная работа, хорошо зажигается и работает без грохота на всю квартиру;
  • Поддерживает температуру, удобный регулятор.

Евгений

Мне нужна была газовая колонка Бош с пьезоподжигом и хорошей производительностью. До этого намучился с колонкой фирмы Астра. Решил остановиться на модели Bosch WR 13-2P.

Она позволяет получать до 13 литров горячей воды в минуту, экономя газ. Управление достаточно удобное, всего одна ручка для регулировки температуры. Заданную температуру поддерживает стабильно, даже если параллельно открыть еще один кран или включить душ. Через полтора года начала капать, и я убедился, что со временем качество продукции портится даже у ведущих брендов. Теплообменник и трубки очень хлипкие и тонкие, даже не сомневаюсь, что скоро образуются новые протечки, и с ними придется опять бороться. Если бы не хлипкость, то это была бы идеальная колонка.

Достоинства:

  • Приятное управление без горы ручек, кнопок и жидкокристаллических панелек;
  • Уверенно зажигается при пониженном давлении, что выручает всю семью в летний период;
  • Хорошая модель для негазифицированных зданий, например, для дачи. Для этого имеется возможность подключения газового баллона.

Геннадий

Купить газовую колонку Бош можно не только в обычных магазинах, но и в интернет-магазинах – в последних можно даже почитать отзывы. Именно по отзывам я и приобрел колонку Bosch WR 10-2B. Она греет до 10 л/мин, для одного крана или душа в самый раз. С двумя кранами не справляется, но этого почти никогда и не нужно, так как живу один. Кстати, выбирал газовую колонку Бош с автоподжигом, это именно такая модель, работающая на батарейках. Цена не сильно кусается, но стоит данная модель дороже своих китайских аналогов. Протечек за весь срок эксплуатации не было, но для того чтобы она нормально работала, ее нужно постоянно чистить. Первый раз чистил мастер, потом я уже проделывал эту процедуру самостоятельно, в этом нет ничего сложного.

Достоинства:

  • Низкий уровень шума, не ревет на всю квартиру, как старые советские газовые колонки;
  • Нагрев достаточно интенсивный, не приходится долго ждать прогрева;
  • Удобно регулировать температуру;
  • Экономичный электрический розжиг, не тратится газ на работу запальника.

После ремонта в кухне мы решили поменять нашу газовую колонку Вектор на новую. И решили, что это будет газовая колонка БОШ, так как марка довольно известная. Купили, установили, а спустя некоторое время поняли, что мы ошиблись в своем выборе. На ремонт мы потратили столько, что хватило бы на покупку новой колонки. Из нее постоянно капает вода, текут соединения и теплообменник, глючит датчик газа в запальнике. Когда нам сказали, сколько стоит теплообменник, то впору было замереть от удивления – примерно столько же, сколько и сама колонка. И почему мы раньше не почитали отзывы? Эта колонка представляет собой один большой недостаток, покупать ее не рекомендуем ни в коем случае.

Достоинства:

  • Спокойно работает с двумя кранами, быстро нагревает воду;
  • Строгий белый дизайн и удобное управлением с минимумом ручек;
  • Большая производительность – до 15 л/мин.

Отличная современная колонка для тех, кто любит качественную технику. Эта модель работает при сниженном давлении воды, зажигается и греет воду, даже если она еле течет. Не требует батареек, поджигается автоматически – внутри стоит небольшой генератор, который питает колонку. Хорошо держит заданную температуру, а высокая производительность позволяет открывать два крана одновременно – я специально взял модель с производительностью 15 л/мин. Есть самодиагностика, на табло отображаются ошибки, которые потом можно расшифровать. На этом же табло отображается температура.

Достоинства:

  • Почти безупречная работа, крупных неисправностей не возникало, по ощущениям качество сборки вполне добротное;
  • Удобно контролировать температуру на небольшом экране;
  • Не нужно постоянно менять батарейки, так как в этой модели они просто не используются – питание осуществляется от встроенного генератора;
  • Быстро греет воду и не шумит при работе.

Газовый проточный водонагреватель BOSCH Therm 6000 O

(скачивание инструкции бесплатно)

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

Паспорт и инструкция по монтажу и эксплуатации

Газовый проточный водонагреватель

Therm 6000 O

WRD 10/13/15 – 2 G…

Сертификат соответствия РОСС PT.АB24.В00214
Разрешение Федеральной Службы по экологическому, технологическому и атомному
надзору

6 72

0 608

 984

(20

10/10)

 RU/UA/BY

Перед инсталляцией прочитать инструкцию!
Перед введением в эксплуатацию читать инструкцию по эксплуатации!

О братить особое внимание на указания по безопасности!
Место установки должно удовлетворять условиям вентиляции воздуха!

Инсталяция должна проводиться только авторизированым специалистом!

6720608984

Страница:
(1 из 48)

навигация

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

Оглавление инструкции

  • Страница 1 из 49
    Газовый проточный водонагреватель Therm 6000 O WRD 10/13/15 – 2 G. .. Сертификат соответствия РОСС PT.АB24.В00214 Разрешение Федеральной Службы по экологическому, технологическому и атомному надзору 6 720 608 984 (2010/10) RU/UA/BY Паспорт и инструкция по монтажу и эксплуатации Перед инсталляцией
  • Страница 2 из 49
    2 | Содержание RU Содержание 1 Пояснения условных обозначений/ указания по технике безопасности . . . . . . . . . . . . . . . . . . . . 3 1.1 Пояснения условных обозначений . . . . . . 3 1.2 Указания по технике безопасности . . . . . 3 2 Данные о приборе . . . . . . . . . . . . . . . . . . . . . .
  • Страница 3 из 49
    RU Пояснения условных обозначений/ указания по технике безопасности | 3 1 Пояснения условных обозначений/ указания по технике безопасности 1.1 Пояснения условных обозначений Предупреждения Предупреждения обозначены в тексте восклицательным знаком в треугольнике на сером фоне. При опасности удара
  • Страница 4 из 49
    4 | Данные о приборе RU 2 Данные о приборе 2.1 Категория, тип и допуск • По сравнению с традиционными приборами очень экономичен благодаря: – управляемой мощности, – непостоянному горению запального пламени, Модель WRD 10/13/15 -2 G. .. Категория II2h4+ • Горелка для природного газа/сжиженного газа
  • Страница 5 из 49
    RU Данные о приборе | 5 2.6 Габаритные размеры 220 125 G A D 9 1 F C 10 B 2 11 E 3 4 12 13 5 6 14 63.5 7 8 H 50 97 6720608984-01.1av Рис 1 1 2 3 4 5 6 7 Кожух Петли для навески Переключатель объема воды Регулятор мощности Цифровой индикатор Кнопка вкл./выкл., индикатор недостаточного напора воды
  • Страница 6 из 49
    6 | Данные о приборе 2.7 RU Функциональная схема 39 40 11 12 38 37 15 36 16 35 17 34 33 18 19 4 3 32 20 21 31 22 14 23 30 24 29 28 8 Рис 2 3 4 8 11 12 14 15 16 17 18 19 20 21 22 23 24 27 26 25 6720608984-02.1av Функциональная схема Переключатель объема воды Регулятор мощности Газ Теплообменник
  • Страница 7 из 49
    RU Данные о приборе | 7 2.8 Электросхема 38 39 37 31 34 40 14 6 41 5 32 16 7 6720608984-01.1av Рис 3 5 6 7 14 16 31 2.9 Электросхема Цифровой индикатор Кнопка вкл./выкл., индикатор недостаточного напора воды Контрольная лампочка, указывающая на режим работы горелки Распределительная коробка
  • Страница 8 из 49
    8 | Данные о приборе RU 2. 10 Технические характеристики Символ Единица измерения WRD10 WRD13 WRD15 Макс. номинальная тепловая мощность Pn кВт 17,4 22,6 26,2 Мин. номинальная тепловая мощность Pmin кВт 7 7 7 кВт 7 – 17,4 7 – 22,6 7 – 26,2 Мощность Тепловая мощность (диапазон регулировки) Макс.
  • Страница 9 из 49
    RU Эксплуатация | 9 3 Эксплуатация Открыть все водопроводные и газовые краны. Вывести воздух из трубопроводов. 3.3 Включение/выключение прибора Включение B Нажать выключатель нажать, положение . ВHИMAHИE: Около горелки может быть высокая температура: опасность ожога. 3.1 Цифровой индикатор Рис 5
  • Страница 10 из 49
    10 | Эксплуатация 3.5 Регулировка мощности Более низкая температура воды. Меньшая мощность. RU Понижение температуры воды на выходе до необходимой температуры сокращает потребление энергии, а также риск появления известкового налета на теплообменнике. ВHИMAHИE: Показываемая на дисплее температура
  • Страница 11 из 49
    RU 4 Предписания | 11 Предписания Следует соблюдать все местные законодательные предписания, нормы и правила, касающиеся монтажа и эксплуатации приборов. Необходимо изучить законы, действующие в Вашей стране. 6 720 608 984 (2010/10)
  • Страница 12 из 49
    12 | Монтаж (только для авторизированных фирмой Бош специалистов) 5 RU Монтаж (только для авторизированных фирмой Бош специалистов) ОПACHO: Взрыв B Всегда перекрывайте газ в помещении, перед проведением любых работ с газопроводящими элементами. Выполнение монтажа, подключения к сети электропитания,
  • Страница 13 из 49
    RU Монтаж (только для авторизированных фирмой Бош специалистов) | 13 Дымоход ОПACHO: Убедитесь, что все соединения надежно изолированы B Нарушение этого требования может стать причиной проникновения продуктов сгорания в жилое помещение, что может нанести вред здоровью или привести к смерти Все
  • Страница 14 из 49
    14 | Монтаж (только для авторизированных фирмой Бош специалистов) 5.4 Подключение подачи воды ВHИMAHИE: Наличие остаточных веществ в трубопроводной сети может привести к повреждению прибора. Гидрогенератор вырабатывает постоянное напряжение от 1,7VRMS AC . Следовательно, батарейки не требуются. 5.6
  • Страница 15 из 49
    RU Индивидуальная настройка (только для авторизированных фирмой Бош специалистов) | 15 6 Индивидуальная настройка (только для авторизированных фирмой Бош специалистов) 6.1 Заводская настройка B Подключить манометр к патрубку для измерения (давления перед форсункой). Опломбированные детали настройки
  • Страница 16 из 49
    16 | Индивидуальная настройка (только для авторизированных фирмой Бош специалистов) Природный газ H Идентификац ионный номер форсунок Бутан Пропан WRD10 8 719 002 033 для перенастройки на 20 мбар 8 719 002 034 WRD13 8 719 002 362 для перенастройки на 20 мбар 8 719 002 216 WRD15 8 719 002 363 для
  • Страница 17 из 49
    RU 7 Техническое обслуживание (только для авторизированных фирмой Бош специалистов) | 17 Техническое обслуживание (только для авторизированных фирмой Бош специалистов) Для поддержания уровня выбросов в атмосферу и расхода газа минимальными, мы рекомендуем ежегодно проводить инспекцию или
  • Страница 18 из 49
    18 | Техническое обслуживание (только для авторизированных фирмой Бош специалистов) Если прибор отключается во время работы: B проветрить помещение; B через 10 минут вновь включить прибор. Сообщить уполномоченной специализированной фирме, если такое повторится вновь. ОПACHO: Пользователь ни при
  • Страница 19 из 49
    RU 8 Устранение неисправностей | 19 Устранение неисправностей Монтаж, техобслуживание и ремонт может производить только уполномоченная специализированная фирма. В нижеприведенной таблице предлагаются решения по устранению возможных неисправностей (предложения, отмеченные *, могут осуществляться
  • Страница 20 из 49
    20 | Устранение неисправностей RU Неисправность Причина Устранение Цифровой индикатор показывает «A7». Неправильно подключен датчик температуры. Проверить и откорректировать подключение. Датчик температуры неисправен. Заменить датчик температуры. Прибор заблокирован. Цифровой индикатор показывает
  • Страница 21 из 49
    RU 9 ГАРАНТИЙНЫЙ ТАЛОН | 21 ГАРАНТИЙНЫЙ ТАЛОН Тип оборудования: Заводской и Серийный номер: FD Название, адрес, телефон фирмы продавца: ……………………………………………………………. ………………………………………………………………………………
  • Страница 22 из 49
    22 | ГАРАНТИЙНЫЙ ТАЛОН RU ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 1. Гарантия предоставляется на четко определенные характеристики товара или отсутствие недостатков согласно соответствующему уровню техники. 2. Гарантийные сроки. 2.1. Срок гарантии завода изготовителя — 24 месяца с даты ввода оборудования в
  • Страница 23 из 49
    RU ГАРАНТИЙНЫЙ ТАЛОН | 23 6 720 608 984 (2010/10)
  • Страница 24 из 49
    OOO «Poáepò Áoø» Tåðìîòåõíèêà óë. Aê. Kopoëåâà, 13, ñòð.5 129515 Mocêâà, Poccèÿ www.bosch-tt.ru
  • Страница 25 из 49
    Poáepò Áoø Ëòä. Biääië òåðìîòåõí³êè âóë. Êðàéíÿ, 1 02660 Kè¿â, Óêðà¿íà www.bosch.ua
  • Страница 26 из 49
    UA Несправності | 23 6 720 608 984 (2010/10)
  • Страница 27 из 49
    22 | Несправності UA 6 720 608 984 (2010/10)
  • Страница 28 из 49
    UA Несправності | 21 УВАГА ! Г арантійні умови на опалювальне та водогрійне обладнання Bosch дивіться в гарантійних талонах, що прикладаються до техніки, придбаної через представників, уповноважених компанією “Роберт Бош Лтд” При відсутності талона чи . відповідних відміток у талоні компанія
  • Страница 29 из 49
    20 | Несправності UA Почистити та при необхідності видалити накип.* Забруднився теплообмінник (накип). Почистити фільтр.* Газовий клапан заблоковано. Перевірити та почистити. Бруд потрапив у водяний вентиль чи змішувач. Перевірити та відрегулювати. * Недостатній тиск води на вході у колонку.
  • Страница 30 из 49
    UA 8 Несправності | 19 Несправності Монтаж, технічне обслуговування та ремонт має виконуватись тільки кваліфікованим персоналом. Наведена нижче таблиця допоможе швидко знайти рішення можливих проблем (рішення, що помічені *, повинні реалізовуватися тільки технічними фахівцями). Перевірити положення
  • Страница 31 из 49
    18 | Технічне обслуговування (тільки для сервісних організацій) 7.3 UA Пристрій контролю тяги НЕБЕЗПЕКА: Забороняється знімати, змінювати або заміняти датчик будь-чим та за будь-яких обставин. Експлуатація та заходи безпеки Пристрій контролю тяги стежить за станом тяги димоходу. Якщо тяга не
  • Страница 32 из 49
    UA 7 Технічне обслуговування (тільки для сервісних організацій) | 17 Технічне обслуговування (тільки для сервісних організацій) Переконайтеся, що споживання газу та навантаження на оточуюче середовище (забруднення та ін.) залишається незначним на протязі тривалого проміжку часу, ми рекомендуємо Вам
  • Страница 33 из 49
    16 | Регулювання (тільки для сервісних організацій) Природний газ Н 8 719 002 363 8 719 002 362 WRD13 8 719 002 033 WRD10 Код форсунки Бутан 13 WRD10 WRD13 WRD15 WRD15 Тиск приєднання (мбар) UA Пропан 8 719 002 034 8 719 002 216 8 719 002 181 30 9,0 WRD13 8,9 WRD10 Макс (мбар) 6,2 WRD15 Таб. 7 6.3
  • Страница 34 из 49
    UA Регулювання (тільки для сервісних організацій) | 15 Регулювання пристрою 6.1 Регулювання (тільки для сервісних організацій) 6 B З’єднайте манометр з контрольною точкою вимірювання тиску. Забороняється регулювати опломбовані деталі. Природний газ Пристрої, пристосовані для роботи на натуральному
  • Страница 35 из 49
    14 | Інсталяція (тільки для сервісних організацій) 5. 4 Підключення до водопроводу 5.6 Перед інсталяцією рекомендуємо злити воду з колонки, тому що будь-який бруд усередині може погіршити чи, навіть, зупинити протікання води. UA Підключення до мережі газопостачання НЕБЕЗПЕКА: Якщо чітко не
  • Страница 36 из 49
    UA Інсталяція (тільки для сервісних організацій) | 13 Газовивідний трубопровід  60 см2 WRD10-2 G Будьте впевнені, що всі димовідвідні частини та їх з’єднання герметичні Мінімальна площа вентиляційного отвору Пристрій НЕБЕЗПЕКА: B Недотримання наступних норм та правил може призвести до небезпеки
  • Страница 37 из 49
    12 | Інсталяція (тільки для сервісних організацій) 5 UA Інсталяція (тільки для сервісних організацій) НЕБЕЗПЕКА: Вибухонебезпечно B Завжди виключайте газовий кран до початку будь-яких робіт з вузлами (компонентами), що містять газ. Підключення до газопостачання, приєднання до системи виведення
  • Страница 38 из 49
    UA 4 Правила, настанови та важливі вказівки | 11 Правила, настанови та важливі вказівки Необхідно дотримуватись нормативних положень і правил інсталяції газового обладнання. 6 720 608 984 (2010/10)
  • Страница 39 из 49
    10 | Експлуатація 3.5 Регулювання потужності Низька температура води. Невелика потужність. UA Якщо температура води встановлена на якомога низькому достатньому рівні, зменшується споживання енергії, а також і ймовірність появи накипу у теплообміннику. ОБЕPЕЖНО: Температура, що вказана на дисплеї,
  • Страница 40 из 49
    UA 3 Експлуатація | 9 Експлуатація B Необхідно встановити перемикач . ОБЕPЕЖНО: Увімкнення пристрою Відчиніть газовий та водяний запірні вентилі. Очистіть труби. 3.3 Увімкнення та вимкнення пристрою у положення Температура поблизу пальника та пілотного пальника може бути дуже високою; торкання може
  • Страница 41 из 49
    8 | Технічні характеристики та габаритні розміри UA 2.10 Технічні характеристики Технічні характеристики Позначен ня Одиниці виміру WRD10-2 WRD13-2 WRD15-2 Теплова потужність Максимальна номінальна теплова потужність Pn Pmin кВт кВт Діапазон регулювання теплової потужності кВт Мінімальна номінальна
  • Страница 42 из 49
    UA 2. 8 Технічні характеристики та габаритні розміри | 7 Електрична схема 38 39 14 37 31 34 40 6 41 5 32 16 7 6720608984-01.1av Рис. 3 5 6 7 14 16 31 Електрична схема Цифровий дисплей Вимикач/індикаторна лампочка низького тиску води Індикаторна лампочка стану пальника Запалювальний блок
  • Страница 43 из 49
    6 | Технічні характеристики та габаритні розміри 2.7 UA Схема пристрою 39 40 11 12 38 37 15 20 21 32 3 4 18 19 34 33 17 35 16 36 31 22 14 23 30 29 28 8 Рис. 2 3 4 8 11 12 14 15 16 17 18 19 20 21 22 23 24 24 27 26 25 6720608984-02.1av Схема пристрою Регулятор температури/об’єму Регулятор потужності
  • Страница 44 из 49
    UA 2.6 Технічні характеристики та габаритні розміри | 5 Габаритні розміри 220 125 A G D 9 1 C F 10 2 B 11 3 E 4 12 13 5 6 14 7 63.5 8 H 50 97 6720608984-01.1av Рис. 1 1 2 3 4 5 6 7 Кожух Отвір для кріплення до стіни Регулятор температури/об’єму Регулятор потужності Цифровий дисплей
  • Страница 45 из 49
    4 | Технічні характеристики та габаритні розміри Загальний опис 2. 1 UA Технічні характеристики та габаритні розміри 2 B11BS Тип II2h4+ Категорія WRD 10/13/15 -2 G… Модель Таб. 2 2.2 Розшифровка коду моделі R W R W R W D D D 10 13 15 -2 -2 -2 G G G S…. 23 31 S…. 23 31 S…. 23 31 •
  • Страница 46 из 49
    UA Пояснення символів/ Техніка вашої безпеки | 3 Пояснення символів 1.1 Пояснення символів/ Техніка вашої безпеки 1 Вказівки щодо техніки безпеки Вказівки щодо техніки безпеки виділено в тексті сірим кольором та позначено трикутником. У разі небезпеки через ураження струмом знак оклику в трикутнику
  • Страница 47 из 49
    2 | Зміст UA Зміст Технічні характеристики та габаритні розміри Загальний опис . . . . . . . . . . . . . . . . . . . . . Розшифровка коду моделі . . . . . . . . . . . . . Комплектація . . . . . . . . . . . . . . . . . . . . . . . Опис пристрою . . . . . . . . . . . . . . . . . . . . . Додаткове
  • Страница 48 из 49
    6 720 608 984 (2010/10) RU/UA/BY Газові колонки Therm 6000 O WRD 10/13/15 -2 G… Інструкція з монтажу й експлуатації Перед iнсталяцiєю прочитати iнструкцiю! Перед введенням в експлуатацiю читати iнструкцiю з експлуатацiї! Звернути особливу увагу на зауваження щодо безпеки! Примiщення для
  • Страница 49 из 49

Все о газовых колонках Bosch (Бош)

Содержание

  1. Устройство и принцип работы колонок Bosch
  2. Нормы установки колонок Бош
  3. Как зажечь колонку Bosch
  4. Как почистить колонку Бош
  5. Колонки Бош — неисправности и методы устранения
  6. Отзывы о газовых водонагревателях Бош


За время эксплуатации немецкие газовые колонки Бош (Bosch) зарекомендовали себя только с положительной стороны. Проточные водонагреватели имеют простое и удобное управление, предназначены для подключения к одной или нескольким точкам водоразбора.

В линейке Bosch представлены автоматические газовые бойлеры, работающие от батареек или встроенного гидрогенератора. В серии также присутствует классика — полуавтоматические бойлеры с пьезорозжигом.

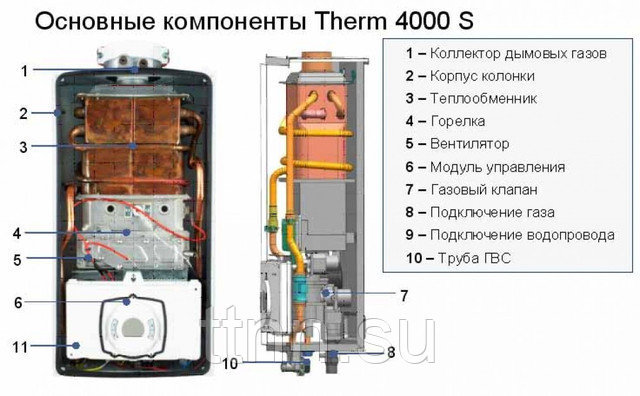

Устройство и принцип работы колонок Bosch

Все бойлеры делятся на два основных класса (по типу розжига), и несколько подклассов. Газовые проточные водонагреватели Bosch выпускаются в следующих модификациях:

  • Полуавтоматические колонки — в устройстве присутствуют две горелки: основная и запальная. Фитиль горит в постоянном режиме. При открытии крана ГВС запальник воспламеняет газ на основной горелке. Розжиг запальника осуществляется с помощью пьезоэлемента.
  • Автоматические колонки — включаются самостоятельно при открытии крана ГВС. Блок розжига продуцирует искру на горелочное устройство, воспламеняя газ. Автоматические газовые водонагреватели Бош в свою очередь делятся на две подгруппы:
    1. работающие от батареек;
    2. использующие для продуцирования искры гидрогенератор.


Кроме разделения по принципу розжига, колонки Bosch делятся на два класса по внутреннему устройству. Существуют водонагреватели с закрытой (турбо) и открытой (атмосферной) камерой сгорания. Турбированные имеют встроенные вентиляторы, нагнетающие воздух на горелку. В атмосферных бойлерах используется естественная конвекция воздушных масс.

Срок эксплуатации колонок Бош составляет 8-12 лет. На сроки эксплуатации влияет качество нагреваемой воды, соблюдение правил подключения и пользования, установленных производителем.

Больше информации о технических характеристиках водонагревателей можно узнать из таблицы:

Технические характеристики газовых колонок Bosch

Модель

Therm 2000 O W 10 KB

Therm 4000 O (NEW)

Therm 4000 S

Therm 4000 O

Therm 6000 O

Therm 6000 S WTD 24 AME

Therm 8000 S WTD 27 AME

WR10-2P S5799

WR13-2P S5799

WTD 12 AM E23

WTD 15 AM E23

WTD 18 AM E23

WR 10 — 2P/B

WR 13 — 2P/B

WR 15 — 2PB

WRD 10-2G

WRD 13-2G

WRD 15-2G

Мощность

Номин. тепловая мощность (кВт)

17,4

22,6

7-17,4

7-22,6

7-27,9

17.4

22,6

26,2

17,4

22,6

26,2

42

6-47

Номин. тепловая нагрузка (кВт)

20

26

20

26

31,7

20

26

29,6

20

26

29,6

48,4

Газ

Допустимое давление природного газа (мбар)

13

10-15

13

7-30

13-20

Допустимое давление сжиженного газа (бутан/пропан), (мбар)

30

30

50

Расход природного газа при макс. мощности (куб.м/час)

2,1

2,1

2,8

2,1

2,7

3,3

2,1

2,8

3,2

2,1

2,8

3,2

5,09

0,63-5,12

Расход сжиженного газа при макс. мощности (куб.м/час)

1,5

1,5

2,1

1,7

2,2

2,8

1,5

2,1

2,4

1,5

2,1

2,4

3,8

0,47-3,76

Подключение газа (R»)

1/2″

3/4

Приготовление горячей воды

Температура (C°)

35-60

38-60

Проток горячей воды при ΔT 50C° (л/мин)

2-5

2-7

2-5

2-7

2-8

2-5

2-7

2-8

2-5

2-7

2-8

Проток горячей воды при ΔT 25C° (л/мин)

10

4-10

4-13

4-16

4-10

4-13

4-15

4-10

4-13

4-15

2,5-27

Макс. давление воды (бар)

12

Подключение водопровода (R»)

1/2″

3/4”

3/4″/1/2″

3/4″/1/2″

3/4″/1/2″

1/2

Дымовые газы

Температура при макс. мощности (C°)

160

170

201

210

216

160

170

180

160

170

180

250

Массовый поток дымовых газов при макс. мощности

13

17

13

17

22

13

17

22

13

17

22

Диаметр дымовой трубы (наружный), (мм)

112,5

132,5

112,5

132,5

112,5

132,5

Общие характеристики

ВxШxГ (мм)

400 х 850 х 370

580 x 310 x 220

655 x 350 x 220

580 x 310 x 220

655 x 350 x 220

655 x 455 x 220

580 x 310 x 220

655 x 350 x 220

655 x 425 x 220

580 x 310 x 220

655 x 350 x 200

655 x 425 x 220

755 x 452 x 186

Вес (кг)

10

11

13

10. 4

11,9

13.8

11

13

16

11,5

13,5

16,5

31

34

Нормы установки колонок Бош

В существующих СП и СНиП оговаривается, что подключение газовых проточных водонагревателей Bosch проводится в строгом соответствии с правилами, описанными производителем в инструкции по эксплуатации. При установке руководствуются ограничениями и рекомендациями, предоставленными заводом изготовителем. Кроме норм, связанных с выбором помещения под котельную, обязательно соблюдение следующих требований:

  • установка газовой колонки Бош своими руками запрещена, подключение осуществляется только квалифицированным специалистом, имеющим соответствующий допуск работ и лицензию;
  • водонагреватель нельзя устанавливать в помещениях с повышенной влажностью (туалет, ванная), навешивать над холодильником;
  • расстояние от нижнего края колонки до пола не должно быть менее 80 см; при правильном подключении ревизионное окошко будет находится на уровне глаз;
  • подключение к газопроводу, дымоходу и системе водоснабжения выполняется трубами, применение которых разрешено действующими нормами;
  • корпус колонки монтируют на стены из плотных, полнотелых материалов, способных обеспечить надежную фиксацию.

После установки водогрейного оборудования инспектор Газовой службы выполнит проверку подключения и даст разрешение на эксплуатацию.

Скачать: инструкция Bosch Therm 4000 O.pdf
Скачать: инструкция Bosch Therm 4000 S.pdf
Скачать: инструкция Bosch Therm 6000 O.pdf
Скачать: инструкция Bosch Therm 6000 S.pdf
Скачать: инструкция Bosch Therm 8000 S.pdf

Как зажечь колонку Bosch

Автоматические колонки Бош включаются самостоятельно. От пользователя требуется только выставить необходимые параметры работы: скорость протока воды, интенсивность нагрева. В колонках с модуляционной горелкой нужно выставить необходимую температуру. Водонагреватель будет автоматически изменять мощность горения в зависимости от давления воды.

Немного сложнее включить колонку Бош, работающую в полуавтоматическом режиме. В инструкции по эксплуатации описан следующий порядок действия:

  • открывают газовый клапан (как правило, это кнопка, находящаяся на лицевой части кожуха) и держат его зажатым 10-15 сек;
  • с помощью пьезоэлемента воспламеняют запальную горелку;
  • продолжают держать кнопку клапана зажатой еще 15-20 сек;
  • отпускают клавишу, после чего фитиль останется гореть.


После розжига запальника колонка продолжит работать в автоматическом режиме. Будет самостоятельно включаться при открытии крана ГВС. Научиться правильно пользоваться газовым проточным водонагревателем Бош не сложно. Уже через неделю эксплуатации розжиг горелки станет обычным делом.

Регулировать нагрев ГВС следует при помощи блока управления. Подмешивать холодную воду для получения комфортной воды для мытья запрещено.

Как почистить колонку Бош

Согласно рекомендациям Bosch, промывка теплообменника должна осуществляться каждые 2 года. Обслуживание выполняется на дому у заказчика. При отсутствии регулярной чистки газовой колонки, внутренняя полость теплообменника настолько зарастает накипью, что промывка будет выполнена исключительно в сервисном центре. Обслуживание на дому у заказчика будет неэффективным. В сервисном центре змеевик промывают на специальной установке. Химический реактив подается под давлением внутрь радиатора.

Почистить проточный газовый бойлер Бош в домашних условиях, при небольшом зарастании внутренней полости теплообменника, можно с помощью любых химических реагентов, предназначенных для удаления накипи. На помощь могут прийти подручные средства: лимонный сок, уксусная кислота.

Колонки Бош — неисправности и методы устранения

Водонагреватели Bosch отличаются хорошим качеством сборки и гарантированно проработают весь период эксплуатации, заявленный производителем. Случаются мелкие неисправности.

Ремонт и обслуживание газовых колонок Bosch выполняют специалисты, представители сервисного центра. Первые 24 месяца с момента введения бойлера в эксплуатацию действует гарантия. В течение всего гарантийного периода обслуживание осуществляется бесплатно.

Производитель вправе отказать в гарантийном ремонте колонок Bosch при следующих условиях:

  • самостоятельная установка бойлера;
  • нарушение правил эксплуатации.


Мелкие неисправности можно исправить самостоятельно. Чтобы выявить, какой ремонт необходим газовой колонке Бош, ниже приводится таблица распространенных поломок и методов устранения:

Расшифровка кодов и методы исправления поломок

Код

О чем говорит сигнал

Способ исправления

A0

Температурный датчик поврежден.

Следует проверить исправность температурного датчика, отсутствие обрывов питающего кабеля ¹

Ремонт выполняется сервисной службой.

A1

Корпус перегревается.

Перегрев происходит по причине сбоев в работе регулятора модуляционной горелки.

Требуется установка нового ПО.

A4

Воздушный термодатчик неисправен.

Проверяется исправность термодатчика, при необходимости проводится его замена. ¹

A7

Неисправен датчик температуры горячей воды.

Проверяется исправность температурного датчика.¹

A9

Датчик нагрева воды установлен неправильно.

Недостаточное давление газа.

Выявляются нарушения, связанные с установкой термодатчика.

Проверяется работоспособность системы газоснабжения.¹

C7

Вентилятор не включается.

Проверяется правильность подключения турбины.

Заново открывается кран ГВС.

CA

Наблюдается перерасход воды.

Неисправен фильтр ограничитель, требуется его замена.

CF

C1

Отсутствует нормальная тяга.

Кислорода недостаточно для запуска газовой колонки.

Дымоход прочищают.

Сбрасывают ПО водонагревателя, нажав кнопку (Reset).

E0

Программатор вышел из строя.

Сбрасывают настройки (Reset).

E1

Перегрев горячей воды.

Колонке дают остыть в течение 15-20 мин, повторно включают.

Если проблема остается: незамедлительно обращаются в сервисную службу.

E2

Неисправен термодатчик холодной воды.

Проверяется исправность термодатчика.¹

E4

Произошла утечка продуктов сгорания.

Колонку выключают, вызывают газовую службу.

E9

Сработала защита от перегрева.

Самостоятельный ремонт невозможен.

EA

Датчик ионизации не различает пламени.

Проверяется электропитание колонки, работоспособность электродов ионизации. ¹

Настройки сбрасываются клавишей (Reset).

EC

Система ионизации не срабатывает.

Проверяется вид газа, давление.

Устраняют утечку газа, прочищают дымоход, устраняют грязь и мусор.

EE

Клапан модуляции не срабатывает.

Проверяют соединение клапанов к блоку управления. Ремонт самостоятельно не выполняется.

EF

Колонка не готова к работе.

Ремонт выполняется сервисной службой.

F7

Датчик ионизации определяет наличие пламени, хотя водонагреватель не подключен к системе электроснабжения.

Проверяется исправность кабелей и электродов.

Проводится визуальный осмотр дымохода. ¹

Сбрасывают настройки до исходных (Reset).

F9

Электромагнитный клапан отключен.

Проверяют качество подключения трех клемм на клапане и блоке управления.¹

FA

Сломан газовый кран.

Обратитесь в сервисную службу.

КО

Кнопка газового клапана зажата дольше необходимого.

Клавишу отжимают.

Шум

При работе ощущается вибрация корпуса, присутствуют посторонние шумы.

Следует вызвать специалиста.


¹Работы, выполняемые исключительно представителями сервисного центра.

Отзывы о газовых водонагревателях Бош

Автор отзыва: Владимир Шапранов (Калуга)

средний по качеству водонагреватель. Первые 5 лет отработал на «ура». Спустя этот период столкнулся с проблемами: потек теплообменник. Судя по отзывам, подобная неисправность случается достаточно часто. Замена теплообменника стоит половина цены колонки.

Автор отзыва: Юрий Тюмень

среди плюсов можно выделить универсальность. Колонка работает на природном и сжиженном газе. Среди недостатков чувствительность к качеству используемой воды. Проблема решается регулярным ТО и установкой нескольких фильтров.

Автор отзыва: Константин Дубровин

за 3 года пользования недостатков не выявил. Теплообменник, для промывки снимается быстро без проблем. В условиях жесткой воды в трубах был слой накипи не более 1 мм. Промыл антинакипином, с помощью душевого шланга. Все работает. Колонка быстро прогревает воду.

ᐅ Bosch W 10 KB отзывы — 20 честных отзыва покупателей о водонагревателе Bosch W 10 KB

  • проточный газовый водонагреватель
  • нагревает 10 л/мин
  • мощность 17.4 кВт
  • электроподжиг

Средний рейтинг Bosch W 10 KB – 3,6
Всего известно о 20 отзывах о Bosch W 10 KB

Ищете положительные и негативные отзывы о Bosch W 10 KB?

Из 11 источников мы собрали 20 отрицательных, негативных и положительных отзывов.

Мы покажем все достоинства и недостатки Bosch W 10 KB выявленные при использовании пользователями. Мы ничего не скрываем и размещаем все положительные и отрицательные честные отзывы покупателей о Bosch W 10 KB, а также предлагаем альтернативные товары аналоги. А стоит ли покупать – решение только за Вами!

Самые выгодные предложения по Bosch W 10 KB




Отзывы про Bosch W 10 KB

Информация об отзывах обновлена на 21.09.2022

Написать отзыв

Римма, 25.01.2021

Достоинства:
Вода быстро нагревается

Недостатки:
Стоит очень чувствительная защита от перегрева

Комментарий:
Не успеваешь помыться , отключатся подача газа и приходится ждать чтобы остыла защита и включить снова ! Крайне неудобно . Так не случалось с другими колонками в нашем случае

Борисоглебский Павел, 06.05.2019

Достоинства:
Цена, мощность.

Недостатки:
Не замечено.

Комментарий:
Отличная колонка за свои деньги, качественная вещь. Два года полёт нормальный, хотя у нас жёсткая вода. Ни разу не чистили всё работает прекрасно. Колонка отрегулирована на минимальное потребление газа, вода теплая, чуть чуть добавить и горячая. Даже на среднюю мощность никогда не включали, слишком горячо. Работает исправно, вся семья довольна! Рекомендую.

Ли Олег, 27.07.2018

Достоинства:
Компактность и простота

Недостатки:
Громкий поджиг

Комментарий:
Здравствуйте, скажите если не сложно – у всех такой щелчок четкий слышно при поджоге?

Григорий, 23.01.2018

Достоинства:
Главное назначение газовой колонки это нагрев воды без лишних хлопот. К данной колонке это не относится.

Недостатки:
Колонка зажигается при среднем положении регулятора напора воды, при этом вода выходит очень горячая. Увеличиваю напор, температура приходит в норму, но колонка не зажигается. В общем конкретный такой косяк, приходится постоянно крутить регулятор.

Комментарий:
Я разочарован, в моих условиях пользоваться колонкой невозможно.

Бредихин Игорь, 18.10.2017

Достоинства:
пока не включал

Недостатки:
плохая сборка, все люфтит и шатается. в комплекте нет трубы для вывода горячей воды.

Комментарий:
Господа, где мне взять эту самую трубку для вывода горячей воды????? чем она прижимается с медному выводу есть, вывод для шланга есть, а того что между ними нет. в инструкции написано – не входит в комплект. А как интересно ее тогда подключить???

TrickOrTreat, 14.01.2017

Достоинства:
1. Брэнд
2. Цена
3. Размеры
4. Автоматика в работе прекрасна! Пьезоподжиг полностью автоматический, т. е. открыл кран – включился и загорелся газ. Закрыл – все потухло. НИКАКОГО ПОСТОЯННО ГОРЯЩЕГО ФИТИЛЯ!
5. См. п. 4 ГАЗ-контроль!!!
6. Все подсоединения 1/2 дюйма!
7. Работает при небольшом давлении.
8. Отсутствует необходимость подключать к сети 220в (питание пъезы от батареек!)
9. Есть система слива воды (при замене аппарата или угрозе замерзания)

Недостатки:
Скорее непривычное автоматическое вспыхивание – достаточно громко. Хотя, это наверняка психологически т. к. отличается от предыдущей колонки (тоже был Bosch)
– если сломается (предыдущая Bosch – Junkers проработала 10 лет вообще без проблем, но прогорел теплообменник) то запчасти возможно будут заказные – долгий ремонт.
– пъезоподжиг работает ОТ БАТАРЕЕК (2шт. R20 тип D) так что время от времени придется менять. Блок стоит снизу, менять удобно.

Комментарий:
Куплена наскоро в ближайшем магазине т. к. вдруг потекла старая, а ремонт-заказ деталей и прочее – не было времени ждать. Честно говоря кроме Bosch и Electrolux ничего не смотрел в качестве вариантов, но почитав про Electrolux понял что мне такое счастье нафик не нужно. Конечно Bosch серьезно дороже, но предыдущий опыт использования показал что скупой тут не только дважды может заплатить.)
Резюме: советую!
Сам скорее всего закажу сразу запасной теплообменник-радиатор чтоб в следующий раз “не дергаться” срочно.
Да, и еще – тут неверно указаны размеры. На самом деле она очень небольшая! Габариты по паспорту:
Ширина 310мм
Высота 580мм
Глубина 220мм

Гость, 21.10.2016

Достоинства:
Быстрый нагрев воды, работает даже когда давление вечером значительно падает.

Недостатки:
Шумно зажигается, но терпимо по сути, ничего страшного в этом нет…

Комментарий:
Брали по скидке за 7500, долго выбирали, остановились на этой, из всех что смотрели эта была тяжелее остальных, да и в магазине продавцы сказали что бош покупают чаще остальных. ..

Якубов Мурсал, 03.09.2016

Достоинства:
Пока не знаю

Недостатки:
Не обнаружил

Комментарий:
Купил сегодня, пока нормально, как будет дальше потом отпишусь?

Гость, 15.08.2016

Достоинства:
Название Bosch

Недостатки:
– Громкий поджиг
– Громко работает
– Регулировка температуры

Комментарий:
Очень шумная! У меня однокомнатная квартира, и колонку слышно очень сильно в комнате. Не знаю, может брак, не могу сказать. Вроде воду греет. Однако, при включении раздается очень громкий щелчок и потом как-будто взлет ракеты-носителя.
Много манипуляций и поворотов не дали мне стабильную температуру воды; то кипяток, то вообще выключается и ледяная вода.

Не советую к покупке!

Варфоломеев Сергей, 27.06.2016

Достоинства:
наличие автоматического электророзжига, зажигается даже при слабом напоре на 5-м этаже.

Недостатки:
громко щёлкает электророзжиг, но думаю привыкнуть можно.

Комментарий:
посмотрел внутренности – достаточно простая конструкция по сравнению с прошлой колонкой. Некоторые элементы, в частности отсек для батареек выглядит хлипким.



Гудков Вячеслав, 11.06.2016

Достоинства:
Цена, отсутствие запальной горелки, компактность

Недостатки:
собрана хлипко, некоторые внутренние узлы установлены криво (в прямом смысле слова). Нет модуляции пламени от расхода воды. Приходится настраивать температуру воды ручным изменением расхода на смесителе.

Комментарий:
Затухла горелка через 25 минут после второго запуска, в день установки котла. Проверял датчики тяги и перегрева, дело не в них (даже ставил перемычку на контактах датчиков). всё-равно происходит затухание. На следующий день работала нормально даже при более продолжительных сеансах). Через день стала опять глючить. Что с ней делать – не понято.

Суворов Дмитрий, 08.05.2016

Достоинства:
Электророзжиг (до этого не было его).
За первые сутки использования – все очень нравится

Недостатки:
Если не ошибаюсь, то эта колонка не умеет поддерживать температуру, но я об этом знал – не критично.

Комментарий:
Пришлось купить сею модель очень срочно, потому что АСТРА не зажигалась из-за плохого напора в течение 6-ти дней (8 лет прослужила). Ну просто устали без горячей воды.

Unknown Alex, 18.04.2016

Достоинства:
цена – качество
автоматический розжиг

Недостатки:
немного шумноватый розжиг

Комментарий:
потек теплообменник колонки Valliant – она у меня проработала лет 6-7 заказал его замену что обошлось почти как стоимость новой колонки и потек он всего через пару лет. больше с теплообменниками возиться я не захотел и предварительно отобрав здесь три колонки отправился выбирать их в живую: пощупав в магазине все варианты остановился на этом. не знаю как остальные колонки, но эта меня очень порадовала: настроил комфортную температуру воды и забыл про колонку совсем – срабатывает как часы – четко включается и не шпарит кипятком (для этого нужно правильно отрегулировать температуру двумя рукоятками). работает уже два дня и я потихоньку начинаю забывать что в квартире есть колонка (с Valliant я это хорошо помнил… то ошпарит, то не загорается – хотя фитиль горел там постоянно… но она была уже старенькая а как она работал в начале уже подзабыл), а это для меня и есть главный показатель хорошей колонки… как маршрутизатор – раздает себе Wi-Fi и раздает и не вспоминаешь о нем

Кумова Илона, 11.03.2016

Достоинства:
Все

Недостатки:
Нет

Комментарий:
Затеяв ремонт в квартире, я решил установить проточный воднонагреватель для удобства и комфорта. На сайте я посмотрел цены и описание, и выбрал газовую колонку Bosch W10, в принципе расход природного газа по моим меркам удовлетворительный, да и сама модель, дизайн мне очень понравились. Очень быстрая доставка, обслуживание на уровне. Рекомендую!!!

Холин Денис, 15.04.2015

Достоинства:
Цена, приятный внешний вид.

Недостатки:
Нет батареек в комплекте, Кривая сборка. Не зажигается при слабом напоре воды.

Комментарий:
Через год работы потек теплообменник, паяли 4 раза в разных местах!!! Цены на запчасти за пределами здравого смысла! За эту цену лучше взять 3 китайца!!!

климух сергей, 14.02.2015

Достоинства:
Мне все в магазине котел&колонка понравилось. Сервис на уровне, продавцы вежливые и компетентные.

Недостатки:
Не нашёл.

Комментарий:
Цены приемленные, со временем хочу приобрести газовую плиту.

александр александр, 23.12.2014

Достоинства:
– греет даже при небольшом напоре (не зря производитель заявляет минимальное давление 0,15 атм. )
– сделана в Португалии (все-таки осталось еще производство в старушке-Европе)

Недостатки:
– действительно, зажигается громким щелчком (относительно прежней старой колонки), первый раз испугало, потом привык, работает-то нормально
– корпус (внешний кожух) не содержит нижней и верхней панелей (т. е. фактически представляет собой металлический С-образный профиль, прикрывающий содержимое колонки только спереди и с боков). С одной стороны, что там снизу – не видно и технической необходимости в панели нет; с другой – странно, ждешь ведь, что колонка будет полностью закрытой.

Комментарий:
По функционалу – обычная колонка с электрическим розжигом и всякими защитами. Цена приятная.
p. s. неожиданностью стало наличие отдельного выключателя для контура питания. Возможно, чтобы не вытаскивать батарейки при длительном отсутствии, а просто отключать питания рожзига… Но все равно не совсем понятно его назначение=)

Гость, 02. 10.2014

Достоинства:
Внешний вид, брэнд

Недостатки:
Шумная.
Чистить пришлось через 1 год эксплуатации. Через 1.5 года потек редуктор. Ремонту не подлежит. Запчасти ОЧЕНЬ дорогие и их очень сложно достать. Стоимость редуктора почти равна стоимости новой колонки.

Комментарий:
Крайне не рекомендую данную колонку. Качество очень плохое.

Даянов Марат, 04.06.2014

Достоинства:
Соотношение цены и качества. Сборка в Португалии, думается что получше чем КНР

Недостатки:
при слабом напоре воды не работает

Комментарий:
В целом доволен.

Кобяков Игорь, 25.04.2014

Достоинства:
Поставил и забыл. Простая установка. Греет хорошо.

Недостатки:
Громко хлопает при поджиге

Комментарий:
Мне попалась португальской сборки.

Технические характеристики

Тип водонагревателя
проточный
Способ нагрева
газовый, возможность работы на сжиженном газе
Производительность
10 л/мин
Давление на входе
0. 15 – 12 атм.
Номинальная мощность
17.4 кВт

Комфорт

Тип розжига
электроподжиг

Безопасность

Защита
газ-контроль, ограничение температуры нагрева, модуляция пламени, защита от перегрева

Особенности

Установка
вертикальная, нижняя подводка, способ крепления: настенный
Размеры (ШхВхГ)
400x850x370 мм
Вес
10 кг

Перед покупкой уточняйте технические характеристики и комплектацию у продавца

зажечь Bosch, запустить Аристон, разжечь Бош и Vaillant без батареек, старая Junkers

Большинство газовых колонок включаются по одному и тому же принципу

Сегодня во многих жилых помещениях продолжают пользоваться газовыми колонками. Колонки – отличный способ пользоваться горячей водой, если в квартире или доме налажено газоснабжение и водоснабжение. Очень часто в квартирах горячую воду отключают на весь летний период. Каждый своими усилиями старается сделать свою жизнь комфортнее. Для многих установка газовой колонки – единственный выход. О том, как правильно включить газовую колонку, можно прочитать в этой статье.

Содержание материала:

  • 1 Как зажечь газовую колонку: способы розжига
  • 2 Простой способ розжига: как включить газовую колонку Bosch
  • 3 Открытый тип: как запустить газовую колонку
  • 4 Особенности розжига: как включить колонку «Аристон»

Как зажечь газовую колонку: способы розжига

Многие потребители уверены в том, что использование газовых колонок в домашних условиях опасно для жизни, так как может произойти утечка газа или же колонка может взорваться. Раньше в домах устанавливали колонки старого образца, которые могли выходить из строя, если при их использовании хозяева игнорировали меры предосторожности. Современные газовые колонки – это новый вид устройств, имеющие автоматическую защиту.

Если колонка по той или иной причине вышла из строя, то автоматическая защита делает так, что газ перестает поступать.



Перед тем как приступить к эксплуатации газовой колонки, стоит тщательно изучить инструкцию

Не стоит пользоваться устаревшими моделями газовых колонок – к ним необходим крайне бережный и осторожный подход, который сделает ее использование крайне неудобным. Для того чтобы разжечь колонку старого образца, необходимо использовать ручной розжиг. Современные устройства в большинстве случаев включаются и работают автоматически.

Способы включения агрегатов:

  1. Ручной розжиг. В основном он подходит для розжига старых моделей. Ранее, чтобы зажечь колонку. Нужно было использовать спички для розжига фитиля. Сначала нужно было открыть водопровод, который подключали к колонке. Затем открывали главный вентиль, а потом последить за тем, чтоб на запальной фитиль произошла подача газа. Запальной фитиль продолжал гореть даже при отсутствии водного напора. Выключать колонку нужно было вручную. В домашних условиях использование колонок этого типа нежелательно.
  2. Пьезорозжиг. Во многих типах колонок установлен именно этот элемент. При нажатии кнопки в камере сгорания воспламеняется фитиль. Запальной фитиль воспламеняется благодаря механическое усилие вызывает искру. Чтобы включить основную горелку, необходимо привести в рабочее состояние главный регулятор, который подает газ.
  3. Автоматика. Современные модификации предполагают автоматически запал фитиля и главной горелки. За это отвечает турбина, она включается благодаря водному напору. Единственной проблемой работы такой колонки может стать недостаточный водный напор.

При установке современных колонок, можно быть уверенным в том, что они безопасны в использовании. Для того чтобы ими пользоваться не нужны особые знания и навыки. А вот если колонка поломалась, нужно обращаться непосредственно в газовую службу. Самостоятельной починкой колонок заниматься категорически запрещено.

Простой способ розжига: как включить газовую колонку Bosch

Использование современных газовых колонок обычно не вызывает трудностей. При покупке колонок следует обращать внимание на наличие паспорта и гарантии на товар. Также очень важно, чтобы вместе с колонкой продавец выдал инструкцию по ее эксплуатации.

Включить газовую колонку Bosch можно, зажав на время определенную кнопку

В инструкции к пользованию современной газовой колонкой Бош сказано, что вводить ее в эксплуатацию должны мастера, которые занимались монтажом колонки.

Если установка выполнялась самостоятельно, или мастера по какой-то причине не сделали запуска, то инструкцию к действиям можно прочитать дальше. Для этого нужно в первую очередь открыть краны, через которые подается вода и газ. Затем следует зажать ползунок, который регулирует мощность: он расположен на передней панели.

Как разжечь колонку Bosch:

  • Сдвинуть вправо регулятор, если он находится в положении «Выключено».
  • Регулятор должен перейти к положению «Пьезорозжиг». Это означает, что значок искры и вертикальные кнопки соединятся.
  • Кнопку запуска следует «утопить» пальцем, при этом нажав на кнопку включения пьезо. О том, что пьезоэлемент сработал, уведомят характерные щелчки.
  • Важно проследить за тем, чтоб ы впервые десять секунд пламя не погасло. Тогда можно переводить мощность на желаемый уровень.

После того, как мощность переводят на желаемую, пламя постоянно горит в режиме, который выставили. Но при включении горячей воды, колонка начинает автоматический нагрев воды. Выключать колонку просто – нужно сдвинуть бегунок до упора.

Открытый тип: как запустить газовую колонку

Проточные газовые колонки, установленные в жилых помещениях, вызывают массу споров. Нужно заметить, что современные газовые колонки не представляют опасности, если следовать всем правилам по их использованию. Правила обращения с колонкой должен знать каждый, кто проживает в квартире или доме и пользуется такой колонкой для нагрева воды.

Если при работе колонки в комнате появляется запах газа, то прибор необходимо немедленно выключить.

Перед тем как запускать газовую колонку открытого типа, стоит предварительно посмотреть обучающее видео

При большом скоплении газа в комнате, необходимо открыть окна, чтобы понизилась концентрация газа. Важно знать, что при наличии газа в комнате строго запрещено включение электроприборов и огня. Если колонка работает неисправно, следует вызвать газовую службу.

Как разжигать колонку открытого типа:

  • Категорически запрещено разжигать колонку, если в дымоходе отсутствует обратная тяга.
  • Не следует включать прибор, не разобравшись в инструкции.
  • Важно, чтобы помещение было оснащено постоянным притоком воздуха.
  • Нельзя самостоятельно заниматься починкой или внесением изменений в работу газовой колонки.

При разжигании не следует дотрагиваться к лицевой части панели. При включении колонку лучше выставлять на маленькую мощность. Следует заметить, что современные модели колонок оснащены устройствами безопасности, которые останавливают работу колонки, если тяги нет.

Особенности розжига: как включить колонку «Аристон»

Газовая колонка относится к типовому аналогу водонагревателя. Вода мгновенно нагревается при помощи проточного водонагревателя. Колонка позволяет пользоваться горячей водой постоянно.

Тип розжига современных газовых колонок хоть и считается простым, но у многих пользователей после непосредственной установки вызывает много вопросов.

Колонки Аристон оснащены специальной кнопкой для розжига, расположенной на дисплее

Разжечь колонку Аристон очень просто, так как она может иметь пьезо- и электронный розжиг, который предполагает, что пользователю нужно просто открыть кран. Устройство нужно включить лишь после его установки. После этого колонка будет работать бесперебойно.

Особенности колонок Аристон:

  • Компактность;
  • Стильный и компактный дизайн;
  • Представлены в разном цвете;
  • Автоматизированы.

Интересно, что многие современные газовые колонки могут работать от батареек. При выборе колонки нужно обращать внимание на способы ее розжига и варианты установки. В любом случае, старую газовую колонку в целях безопасности следует заменить на новую и современную.

Инструкция: как включить газовую колонку (видео)

Сегодня многие пользуются газовым колонками. Они обеспечивают наличие горячей воды даже при ее отключении. Но многие потребители имеют предубеждение о том, что газовые колонки представляют большую опасность. Современные газовые колонки развенчивают этот миф. Если поджечь колонку правильно, то она будет работать исправно и совершенно безопасно. Хорошими отзывами пользуются газовые колонки Vaillant, Junkers, Bosch, Ariston.

Gas Tankless Water Heater Manuals

Нужна помощь?

  • Свяжитесь с нами
  • Найти установщика
  • Позвоните нам

Greentherm T9900 SE 160/199 | я 199
Greentherm T9900 SE 160/199 | я 199
Greentherm T9800 SEO 160/199 Наружная
Greentherm T9800 SEO 160/199 Открытый
Greentherm T9800 SE 160/199
Greentherm T9800 SE 160/199
Greentherm T9000 (все модели)
Greentherm T9800 T9900 SE SEO SEi
Гринтерм С 950 / 1050 ES
Гринтерм С 950 / 1050 ES
Гринтерм С 950 / 1050 ES
Therm C 1210 ES/ESC
Therm C 1210 ES/ESC
Therm C 1210 ES/ESC
Терм 830 ES
Терм 830 ES
Терм 830 ES
Терм 940 ES
Терм 940 ES
Терм 940 ES
Терм 940 ESO
Терм 940 ESO
330 ПН
330 ПН
520 ХН
520 ХН
520 ПН
520 ПН

Руководство по установке и эксплуатации (на английском языке)
Руководство по установке и эксплуатации (французский)
Руководство по установке и эксплуатации (на английском языке)
Руководство по установке и эксплуатации (французский)
Руководство по установке и эксплуатации (на английском языке)
Руководство по установке и эксплуатации (французский)
Руководство по применению
Руководство по применению
Руководство по установке (на английском языке)
Руководство по установке (французский)
Руководство по установке (испанский)
Руководство по применению
Руководство по установке
Руководство по установке (французский)
Руководство по установке
Руководство по установке (французский)
Руководство по установке (испанский)
Руководство по установке
Руководство по установке (французский)
Руководство по установке (испанский)
Руководство по установке (французский)
Руководство по установке (испанский)
Руководство по установке (французский)
Руководство по установке (испанский)
Руководство по установке (французский)
Руководство по установке (испанский)
Руководство по установке (французский)
Руководство по установке (испанский)

Комплект для перехода на газ (Greentherm 9000)
Комплект для переоборудования под газ (250SX / 250SXO / 2400E / 2400EO / 635ES / 635ESO / 715ES / 2400ES / 2700E / Evolution 500 / Integra 500 / 830ES / 940ES / 940ESO)
Проводной пульт
Модуль Wi-Fi
Замена блока управления
Загрузка бака NTC
Комплект для подключения аквастата
Соединительный кабель ЧМИ для наружной установки
Интеллектуальный каскадный комплект

Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство
Руководство

PP Common Vent:
Basic Side by Side
Общий вентиляционный клапан из полипропилена:
Удлинитель рядом
PP Common Vent:
Basic Back-to-Back
Общий вентиляционный канал из полипропилена:
Удлинитель «спина к спине»
Комплект концентрических горизонтальных вентиляционных отверстий из полипропилена
Комплект для загрузки бака
Комплект аквастата
Комплект для переоборудования под газ
Комплект для высоких температур
Комплект Therm Outdoor
Термический пульт дистанционного управления
Концентрическая вентиляция Therm из нержавеющей стали, инструкция
Комплект для предотвращения замерзания
Интеллектуальный каскадный комплект
Комплекты горизонтальной и вертикальной вентиляции
Руководство по эксплуатации концентрических вентиляционных отверстий из ПВХ
Ящик для углубления
Конфигурации и установка водонагревателя
Замена блока управления Greentherm:
, модели C150ES, C950ES

Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Руководство по установке
Каталог вентиляции
Руководство по установке

Гидравлический обработчик воздуха

Руководство по установке и эксплуатации

Инструкция по эксплуатации газовой колонки Bosch

.

Газовые колонки Bosch Многоуровневая система безопасности

На рынке бытовой техники, наверное, уже сложно представить бренд более известный, чем Bosch. Компания достаточно успешно поставляет продукцию под своим брендом по всему миру, начиная от утюгов, холодильников и заканчивая электроинструментом. Отдельным подразделением является производство отопительного оборудования немецкого концерна: котлов и водонагревателей от Bosch-Thermotechnika.

Твердотопливные и уже много лет отапливают дома как в России, так и за рубежом.
Российским потребителям особенно популярны газовые колонки Bosch , отзывы о которых часто можно увидеть на специализированных сайтах. Покупателей привлекает качество и надежность при доступной цене на проточные водонагреватели от немецкого производителя.

Давайте вместе разберемся, стоит ли покупать газовую колонку Бош сегодня, учитывая такой широкий выбор производителей в наше время. Для этого необходимо рассмотреть модельный ряд, цены и технические характеристики устройства от немецкого концерна, недостатки и преимущества по сравнению с его прямыми конкурентами на рынке.

Сделаем краткий обзор газовых колонок Bosch на основе инструкции по эксплуатации, а также отзывов специалистов и покупателей. Разберем основные неисправности колонки Бош: почему не загорается запальник или тухнет фитиль и т.д.

Модельный ряд и особенности газовых колонок Бош

Газовые колонки Бош, в отличие от своего прямого конкурента, имеют очень широкий ассортимент моделей. Множество модификаций с разными типами зажигания и производительностью, дизайном и размерами. Водонагреватели встречаются двух цветов: белого и серого.

Газовые колонки Bosch: модельный ряд

Все газовые проточные водонагреватели собираются в Португалии, разница только в одном, самая бюджетная модель колонки – “Therm 2000 O”, тип W10 KB, которая собирается в Китае. Теперь давайте рассмотрим все модели и серии, которые поставляются на российский рынок.

1. Серия Therm 2000O

Это бюджетная газовая колонка с небольшой производительностью по горячей воде 10 л/мин. Этот агрегат оснащен автоматическим розжигом от батареек, трубчатым медным теплообменником и газовой горелкой из нержавеющей стали.

Как и в колонках, содержит датчик аварийной тяги и контроля пламени, а также датчик температуры воды и систему контроля газа. Колонка Bosch W10 KB имеет компактные размеры, и купить ее можно недорого, от 8 000 рублей.

2. Серия Therm 4000O

Наиболее популярные модели доступны как с автоматическим розжигом от батареек, так и с пьезорозжигом нажатием специальной кнопки. Доступны три типа различной производительности и производительности от 10 до 15 л/мин. Газовые колонки Бош этой серии имеют качественный медный теплообменник для нагрева проточной воды с увеличенным сроком службы до 15 лет.

Также данные модели оснащены плавной модуляцией пламени горелки, с помощью которой устройство само поддерживает заданную температуру воды на выходе. Важным преимуществом данной модели является то, что данная колонка включается при давлении воды всего 0,1 атмосферы.

Проточные газовые водонагреватели этой серии имеют следующее обозначение:

– Колонка Bosch с автоматическим розжигом (присутствует артикул “В”): WR 10-2B, WR 13-2B и WR 15-2B;

– Полуавтоматическая колонка Bosch с пьезорозжигом (маркируется символом “П”): WR 10-2P, WR 13-2P, WR 15-2P.

Колонка Bosch с пьезоподжигом

3. Серия Therm 4000S

Главной особенностью данной модели является наличие вентилятора принудительной тяги. Эти колонки могут работать без дымохода, т.е. не требуется специальной конструкции. Эта функция очень удобна, когда нет возможности установить дымоход в квартире или доме.

Выброс продуктов сгорания и поступление воздуха в газовую колонку осуществляется благодаря специальной, которая устанавливается горизонтально через стену на улицу. Этот комплект является дополнительным и поставляется отдельно от самого устройства.

Еще одной важной особенностью газовых водонагревателей Bosch серии AM1E является наличие цифровой панели управления, на которую выводятся возможные ошибки в случае неисправности устройства. Также можно установить температуру воды и, благодаря еще более плавной и точной модуляции пламени горелки, чем у предыдущей модели, этот водонагреватель будет поддерживать температуру с погрешностью всего в 1 °С.

Модель выпускается с тремя виды мощности, производительностью от 12 до 18 л/мин. В отличие от других моделей, эта серия устройств энергозависима за счет встроенного вентилятора с питанием от сети 220 В. В зависимости от номинальной мощности они маркируются как WTD 12 AM E23, WTD 15 AM E23 и WTD 18 AM E23.

Газовая колонка Bosch “автомат” с закрытой камерой сгорания

4. Серия Therm 6000O

Газовая колонка Bosch шестисотой серии оснащена встроенным гидрогенератором. Автоматический розжиг в этой модели осуществляется за счет протока воды через колонку. При открытии крана вода поступает в водонагреватель, а технология HYDRO POWER автоматически включает газовый водонагреватель через специальный гидродинамический генератор.

Для розжига устройства не требуется ни пьезоэлемент, ни батарейки (батарейки). Доступны разные мощности: 10, 13 и 15 литров в минуту. Имеют аббревиатуру WRD 10-2G, WRD 13-2G, WRD 15-2G, цифры показывают производительность.

На панели управления имеется небольшой ЖК-дисплей, на котором отображается только температура воды. Этот параметр устанавливается с помощью механического регулятора на передней стороне колонки и автоматически поддерживается устройством.

5. Серия Therm 6000S и 8000S

Это промышленные модели газовых колонок от немецкого концерна. Производительность водонагревателей этих серий составляет 24 и 27 л/мин соответственно. Эти колонки способны подавать горячую воду в 4-5 кранов одновременно. Водонагреватели Bosch оснащены электроподжигом и информативным ЖК-дисплеем на лицевой стороне.

Модель 6000 серии S имеет два встроенных вентилятора для отвода продуктов сгорания и подсоса воздуха. Водонагреватель Bosch 8000 S благодаря специальной конденсационной технологии имеет повышенную эффективность нагрева воды. Кроме того, водяной клапан этой модели снабжен электроприводом.

Гейзерный прибор Bosch

Рассмотрим более подробно внутреннее устройство проточного водонагревателя на примере газовой колонки Bosch популярной серии Therm 4000 O модели WR с пьезорозжигом.

Внутренние части газовой колонки Bosch

1 – корпус колонки
2 – отверстия для крепления к стене
3 – смотровое окно
4 – регулятор давления воды
5 – регулятор температуры воды
6 – штуцер для газового шланга
7 – труба дымохода
8 – датчик тяги с защитным коллектором
9 – камера сгорания
10 – газовая часть
11 – пьезорозжиг
12 – водяной узел

Принцип работы газовой колонки Бош с пьезорозжигом достаточно просто. Регулятор температуры воды ставим в положение «Вкл», нажимаем кнопку этого регулятора, одновременно нажимая кнопку пьезорозжига снизу. Удерживайте кнопку термостата, пока колонка не включится. Также они устанавливают желаемую температуру воды.

Принцип розжига газовой колонки с автоматическим розжигом еще проще. Открываем кран с горячей водой на смесителе, и колонка включается сама, благодаря предустановленным в приборе батарейкам. Для газовых водонагревателей Бош они идут в комплекте с колонкой. Запальник у устройств с пьезорозжигом горит постоянно, а у автоматических колонок затухает при выключении устройства.

Технические характеристики газовых колонок Bosch серии WR

Водонагреватели от немецкого производителя могут работать как на природном, так и на сжиженном газе. Диаметр трубы для подачи газа – 3/4 дюйма, воды – 1/2. Диаметр трубы дымохода варьируется и в зависимости от конкретной модели колеблется от 115 мм до 135 мм. Другие варианты можно увидеть в этой таблице.

Газовые колонки Бош: технические характеристики

Неисправности и ремонт газовой колонки Бош

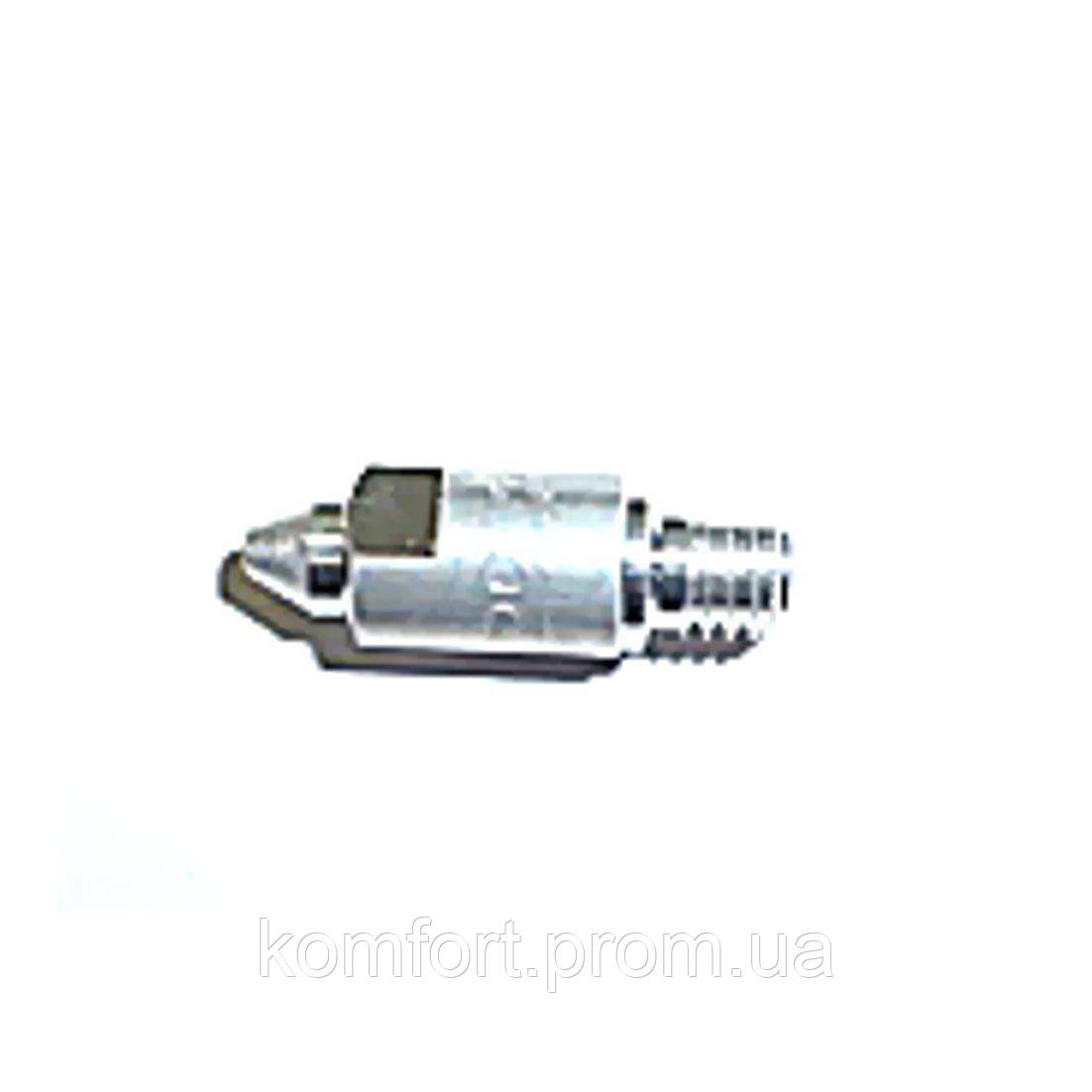

1. Гаснет пламя запальника или колонка не зажигается с первого раза.

Пилотная горелка нуждается в очистке.

2. Гаснет запальник или гаснет фитиль при открытии крана на смесителе.

Проверить давление, если ТРК работает на сжиженном (баллонном) газе.

3. Вода на выходе недостаточно горячая или холодная.

Убедитесь, что регулятор температуры на колонке находится в правильном положении.

4. Периодически гаснет запальник.

Возможно, сработал датчик тяги или температуры воды. Вам необходимо вызвать специалиста для устранения этих проблем.

5. Плохой напор воды через колонку.

Либо теплообменник колонки, либо водяной блок, либо смеситель засорен. Определите этот источник засорения и очистите его.

6. Автоматическая колонка не включается (не горит).

Проверьте состояние батарей. Замените их новыми.

Преимущества динамиков Bosch

— качественная сборка;
– качественные материалы;
– широкий модельный ряд;
– современные технологии;
– Тихая работа.

Недостатки газовых колонок Bosch

— недостаточное количество сервисных центров;
– цена за столбец;
– цены на запчасти.

Сегодня мы рассмотрели легендарного производителя бытовой техники, в частности газовых водонагревателей от немецкого концерна. Подробный разбор всех моделей, серий и спецификаций Газовые колонки Bosch . Отзывы можно найти разные, но колонки от этого производителя несомненно занимают одно из первых мест в рейтингах по качеству и надежности. Давайте посмотрим видео.

По сути, единственным недостатком устройств этой марки является их цена: модель португальской сборки будет стоить в среднем 12-15 тысяч рублей. И решать, покупать сегодня газовую колонку Bosch или нет, конечно же, только вам.

Газовые колонки Bosch (это общее название, данное проточному водонагревателю) — устройство, в котором холодная вода, обтекая по трубам обогреваемый теплообменник, нагревается и поступает к потребителю заданной комфортной температуры. Газовые колонки Bosch нагревают воду с помощью энергии, получаемой в процессе сжигания газа.

В конце 19 века конструкторы концерна Bosch впервые сконструировали газовую колонку. Устройство с течением времени претерпело многочисленные модернизации и в наше время представляет собой полностью автоматизированные изделия, которые до сих пор востребованы в хозяйствах, где по ряду причин отсутствует централизованное снабжение горячей водой.

Сегодня проточные водонагреватели производятся компаниями по всему миру, Bosch по праву считается лидером в производстве данной продукции. Концерн Bosch предлагает потребителю широчайший ассортимент устройств с разными мощностными характеристиками, способных удовлетворить все потребности домовладельца в нагреве необходимого объема жидкости.

Современные газовые водонагреватели Bosch способны нагревать воду онлайн. Владельцу совершенно не нужно тратить время на ожидание прогрева нужного количества воды. Проточный водонагреватель напичкан всевозможными датчиками и вентилями, позволяющими получить комфортную температуру в точке водоразбора. Газовые колонки Бош, вне зависимости от модели, оснащены модуляцией мощности.

Таким образом, при увеличении забора воды автоматически увеличивается интенсивность нагрева. Если потребитель снижает давление, закрывая кран, горелка автоматически уменьшает пламя, уменьшая интенсивность работы. Основным преимуществом, которое объединяет газовые водонагреватели Bosch, является энергоэффективность и экономичность, что выливается в значительную экономию финансовых средств в виде счетов за газ.

Перед тем, как мы приступим к обзору проточного водонагревателя Bosch, предлагаем вам определиться с необходимыми параметрами устройства, которые подходят именно вам. Не нужно покупать газовую колонку Бош с «запасом» по мощности, это приведет лишь к высоким первоначальным затратам и последующему перерасходу газа и, как следствие, финансовых средств.

С другой стороны, выбор должен охватывать все потребности в потреблении горячей воды для бытовых нужд. О том, как выбрать газовую колонку Бош, мы рассказывали дважды в этот и во второй раз, в них вы найдете семь ответов на основные вопросы.

Газовая колонка BOSCH Therm 2000 O W 10 KB

Газовые колонки Bosch открывают серию приборов с начальной моделью Therm 2000 O. Несмотря на начальный уровень, бюджетный прибор включает в себя все минимально необходимые параметры для удовлетворения домочадцев в постоянном и комфортном потреблении нагретой воды.

Газовая колонка Bosch Therm 2000 O узкая монтируется в месте, где гарантировано достаточное количество воздуха, в хорошо проветриваемом помещении – обычно на кухне.

Therm 2000 O Техническое оснащение
  • Масса конструкции 10 кг.
  • Производительность 10 литров в минуту;
  • Медный теплообменник изготовлен высокоточной ультразвуковой пайкой;
  • Стабильные показатели производительности при пониженном давлении в водопроводе (от 0,15 бар)
  • Электроподжиг от двух батареек напряжением 1,5 вольта;
  • Автоматика по сигналу, полученному от специального датчика, перекроет подачу газа в случае перегрева Therm 2000 O.

Therm 2000 технические данные

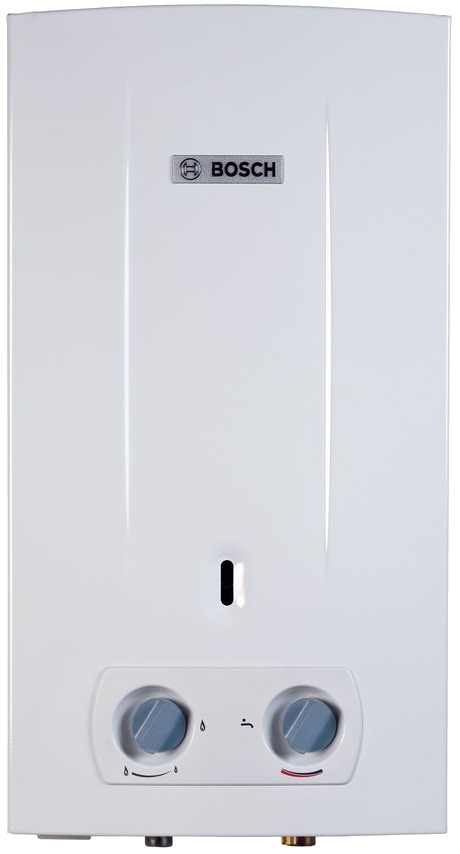

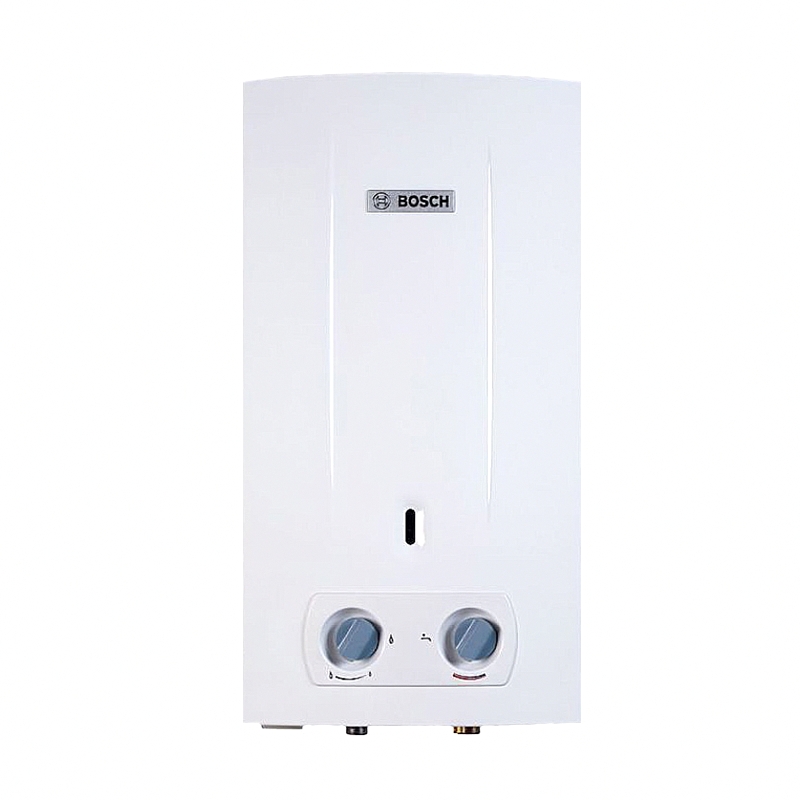

Газовый проточный водонагреватель Bosch Therm 4000 O WR10/13

Если в вашем доме проблемы с вентиляцией и естественное дымоудаление затруднено, то вам стоит обратить внимание на последнюю модель Therm 4000 O , специально предназначенный для таких случаев. Газовые колонки Bosch Therm 4000 O NEW снабжены защитой от обратной тяги через специальный датчик. Therm 4000 O NEW поставляется на отечественный рынок с двумя вариантами мощности под названиями: WR10-2P S5799 и WR13-2P S5799 . Допускается установка в помещениях с постоянным проживанием людей, как правило, устройство находит свое место в кухонном пространстве.

Therm 4000 O NEW Техническое оснащение
  • Масса конструкции WR10-2P S5799 составляет 11 кг. WR13-2P S5799 – 13 кг.
  • Пьезоэлектрический розжиг;
  • Производство горячей воды WR10-2P S5799 10 литров в минуту;
  • Производство горячей воды WR13-2P S5799 13 литров в минуту;
  • Для включения устройства достаточно давления воды 0,1 атмосферы;
  • Мощность и расход воды устанавливаются вручную и отдельно друг от друга;
  • Запальник горит постоянно в дежурном режиме;
  • Оснащен атмосферной горелкой из нержавеющего сплава, с заводскими настройками для работы от природного газа. При необходимости перенастройки для работы на сжиженном газе инженеры компании позаботились о комплекте переоборудования струи;
  • Датчик ионизации отвечает за контроль наличия пламени;
  • Автоматика по сигналу, полученному от специального датчика, блокирует подачу газа в случае перегрева Therm 4000 O.
  • Медный теплообменник изготовлен методом высокоточной ультразвуковой пайки. Срок эксплуатации – 15 лет;
  • Стабильные показатели производительности при пониженном давлении в водопроводе (от 0,15 бар).
  • Выход горячей воды с ограничителем температуры.

Therm 4

000 O NEW specifications

Gas water heater Bosch Therm 4000 S New generation WTD 12 AM E23

Geysers Bosch Therm 4000 S WTD 12 AM E23 , WTD 15 AM E23 , WTD 18 AM E23 – инженеры компании оснастили камерой сгорания закрытого типа. Эти устройства станут лучшим ответом на задачу установки устройства в квартире или загородном доме, где нет стационарного дымохода.

Закрытая камера сгорания сводит к минимуму вероятность появления запаха гари, поддерживает комфортный температурный режим и не сжигает кислород в жилом помещении.

Система коаксиальных труб 60/110 мм. полностью заменяет громоздкий традиционный дымоход и отлично справляется с притоком воздуха для горения и отводом продуктов горения.

Therm 4000S Техническое оснащение
  • ТРДД удаляет продукты сгорания с помощью системы коаксиальных труб 80/110 или 60/100, адаптер 80/110 не входит в комплект поставки.
  • Горелка атмосферная изготовлена ​​из нержавеющего металла, с заводскими настройками для работы от природного газа. При необходимости перенастройки для работы на сжиженном газе инженеры компании позаботились о комплекте переоборудования струи;
  • Давление воды в 0,1 атмосферы будет достаточным условием для включения устройства;
  • Труба подвода воды оборудована датчиком температуры и расхода;
  • Электронное зажигание от сети 220 В;
  • Датчик ионизации отвечает за контроль наличия пламени;
  • Комплект защитных устройств от замерзания;
  • Онлайн-температура отображается на ЖК-дисплее. Если после самодиагностики обнаружена неисправность, то индицируется ошибка с графическим представлением кода;
  • Медный теплообменник сварен высокоточной ультразвуковой пайкой. Срок эксплуатации – 15 лет;
  • Электронная модуляция по мощности и расходу, поддерживает установленное значение режима ГВС на выходе (от 35 до 60°С)
  • Газовые колонки
  • Бош определяют показание значения температуры нагреваемой жидкости с точностью плюс-минус 1˚С°;
  • Зависимость энергии от напряжения 220 В.

Инструкции по эксплуатации Therm 4000 S размещены на ресурсе в разделе

Therm 4

000 с .

Газовые колонки Bosch Therm 4000 серии O

Да-да, не удивляйтесь, похоже мы только что разобрали одноименный прибор с индексом NEW – новое поколение. Тем не менее Bosch не прекратил выпуск трех экземпляров проточных водонагревателей серии Therm 4000 O, а именно:

Диапазон мощностей Therm 4000 O лежит в пределах 17 – 26 кВт, с технической точки зрения это предполагает установившийся расход подогретой воды в количестве 10-15 литров в минуту с учетом дельты 25°С от начального до конечного состояния. Газовые колонки Bosch WR 10/13/15 сохраняют за собой ряд преимуществ, таких как проверенные временем интуитивно понятные и удобные ручки управления.

Дополнительными преимуществами газовой колонки Bosch являются простота установки, элегантный дизайн и компактные размеры. Многоуровневые степени защиты и предохранительные элементы придают устройству оптимальную безопасность, при этом не увеличивая стоимость и не переводя его в сегмент дорогих продуктов. На нашем ресурсе, в разделе газовая колонка Бош, есть инструкция по эксплуатации Bosch Therm 4000 O, на стр.

Therm 4

000 O технические характеристики

Газовые колонки Bosch Therm 4

000 O Поиск и устранение неисправностей

Гейзеры Газовый проточный водонагреватель Bosch Therm 6000 O WRD 10 13 15 2 G

Инженерный отдел Bosch поставил газовую колонку Therm 6000 O со встроенным генератором. Технологическое решение ГЭС – современный блок розжига освободило человека от участия в процессе розжига аппарата, и сделало работу модели полностью автоматизированной.

Поток воды после открытия крана запускает вращение небольшой турбины, которая дает импульс гидрогенератору. Тот, в свою очередь, вырабатывает электрический ток, который подает его на электронный блок прибора и производит электрический разряд, способствующий запуску газовой колонки Бош.

Внутри отечественного рынка мы можем встретить три модификации: WRD 10-2G, WRD 13-2G, WRD 15-2G, где первое цифровое обозначение указывает на максимальный расход жидкости в минуту, измеряемый в литрах.

Небольшой, но многофункциональный экран расположен на панели управления, отображает температуру или информирует кодовым обозначением об обнаруженной ошибке в работе устройства. Требуемое значение температуры задается механическим регулятором и автоматически поддерживается на протяжении всего периода эксплуатации.

Техническое оснащение Therm 6000 O

  • Технологическое решение HydroPowe не требует постоянно горящего пламени фитиля. Автоматически, без пьезоэлемента или батареек, без участия человека, зажигает устройство после открытия крана от встроенного гидрогенератора.
  • Автоматический режим работы прибора самостоятельно поддерживает заданную владельцем температуру даже в моменты перепадов давления;
  • Достаточное для включения устройства значение давления воды 0,35 атм
  • Непрерывная работа не требует перерывов или других ограничений рабочего времени;
  • Заявленный срок службы теплообменника 15 лет. Материал – медь
  • В случае перегрева блокируется на охлаждение по сигналу датчика безопасности;
  • Газовые смеси дымовые под контролем датчиков;
  • Ионизационные токи контролируют наличие пламени;
  • На ЖК-экране постоянно отображается температура. При возникновении поломки выводит изображение ошибки в виде определенного цифрового кода;
  • Горелка из нержавеющей стали.

Therm 6

000 O технические характеристики

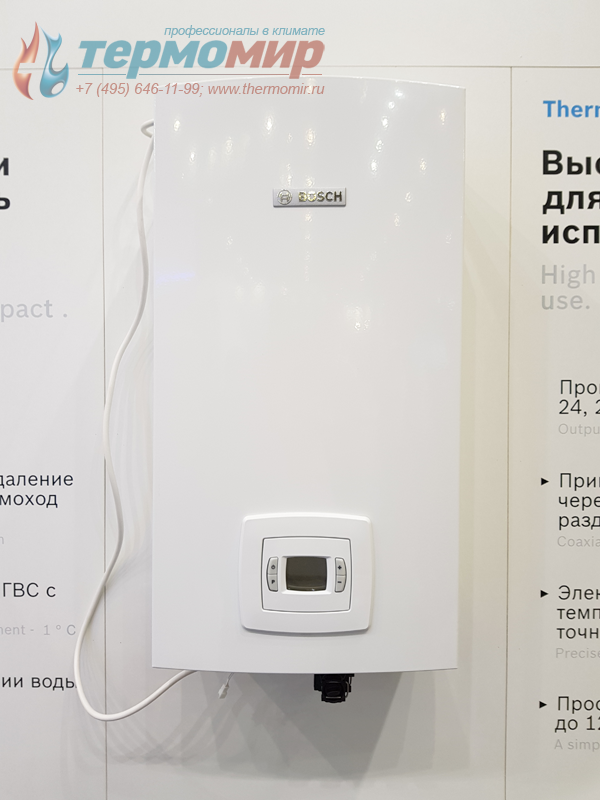

Гейзеры Bosch Therm 6000 S WTD 24 AME

Промышленная модель представлена ​​одним Therm 6000 S WTD 24 AME. Водонагреватель Therm 6000S имеет достаточную мощность, чтобы без особых усилий нагреть до горячего состояния проходящие через него 24 литра жидкости в минуту. Газовые колонки Bosch Therm 6000 S имеют конструктивное решение, позволяющее объединять приборы в каскад (максимум 12 штук).

Таким образом, суммарно газовые водонагреватели Bosch производят непрерывный поток нагретой воды в количестве 288 литров в минуту. Кстати, это решение не требует потребления электроэнергии во время ожидания, так как нагрев воды начинается тогда, когда это необходимо.

Вода нагревается только до значений, установленных пользователем, без изменения параметров даже при колебаниях давления. Это обеспечивает полное отсутствие дискомфорта при работе всей каскадной цепочки устройств.

Therm 6

000S характеристики

Газовые колонки Bosch новой серии Therm 8000 S

Повышение эффективности жидкостного нагрева достигается за счет использования новейшего конденсационного инновационного метода работы. Therm 8000 S достигает значения эффективности 100%. Производительность промышленного устройства позволяет приготовить 27 литров нагретой воды в минуту. Конструктивное решение для совместной работы в едином каскаде до 12 приборов одновременно обеспечивает постоянный поток горячего водоснабжения в количестве 324 литров в минуту.

Гейзеры Bosch Therm 8000 S предназначены для работы с предварительно подогретой жидкостью, хорошим примером является комбинированное использование системы солнечной энергии в конструкции коллекторов. Кроме того, водяной клапан серии оснащен электроприводом.

Therm 8

000S технические характеристики

Therm 6000 S, 8000 S техническое оснащение

Газовые колонки Bosch Многоуровневая система безопасности

  • За подачу сигнала температуры в дымоход отвечает специальный датчик времени. клапан, перекрывающий подачу газа в случае опрокидывания тяги;
  • Наличие огня контролирует электрод ионизации;
  • Блок управления получает сигнал температуры нагрева от датчика перегрева (резистор отрицательного температурного коэффициента (NTC)) расположенного в теплообменнике. При обнаружении чрезмерного нагрева блокирует устройство;
  • Защитные элементы: – датчик, контролирующий показания температуры воды на входе и выходе трубы; Ограничители t°С° – датчик закрытого корпуса;

Газовые колонки Bosch Therm 6000 S, 8000 S Устройство

Руководство пользователя Bosch Therm 6000 S находится в разделе Bosch, на странице. Гарантия производителя ограничена 24 месяцами. Срок службы изделия не менее 15 лет. Список сервисных партнеров представлен в виде интерактивной карты, на которой вы легко найдете ближайший поставщик ремонтных услуг.

Благодаря широкому набору функций и высокому качеству газовая колонка Bosch пользуется огромной популярностью во всем мире. С помощью этого агрегата можно создать автономное горячее водоснабжение в квартире, частном коттедже или загородном доме. На рынке большое изобилие моделей этой марки, среди которых простой покупатель может растеряться и купить газовую колонку Бош, не подходящую для тех или иных условий. Чтобы избежать такой ситуации, следует подробно изучить принцип работы водонагревателей, характеристики и разновидности.

Рейтинг лучших моделей газовых колонок Bosch

На официальном сайте компании представлен широкий ассортимент газовых водонагревателей Bosch, благодаря чему каждый потребитель сможет подобрать для себя вариант по стоимости и техническим характеристикам. характеристики. Каждая классификация отличается типом зажигания, мощностью и исполнением, но все они выполнены в двух основных оттенках:

  • белый;
  • серый.

Модификации производятся на португальском заводе, но приобрести устройства Bosch можно в Москве, Санкт-Петербурге и в любом другом городе через официальных представителей. Есть отдельная серия газовых колонок, которая собирается в Китае, по сути это самый бюджетный вариант. Рассмотрим подробнее, какие версии устройств поставляются на отечественный рынок.

Bosch 2000-O THERM

Эта линия считается самой дешевой, так как имеет относительно невысокую производительность до 10 л/мин. и предполагает работу в комплексе с одной точкой водозабора.

Водонагреватели имеют аккумуляторную систему розжига, трубчатый теплообменник из медного материала и стальную горелку. Агрегаты имеют регулятор степени тяги и уровня пламени. Устройства также были оснащены датчиком температуры потока жидкости и газа. В эту версию входит устройство Bosch W 10 KB с компактными габаритными параметрами и ориентировочной стоимостью 8 000 рублей.

Bosch 4000-O THERM

Самая популярная серия газовых колонок Bosch, которая доступна с автоматическим методом розжига или пьезорозжигом. В первом случае водонагреватели работают от батареек и требуют регулярной замены источника напряжения, второй вариант требует постоянного нажатия клавиши для начала работы. На рынок поставляется 3 разновидности, с разными показателями мощности и уровнем производительности – 10-15 л/мин.

БОШ ВР 10-2 Р23

Агрегаты имеют теплообменник, состоящий из медного материала, за счет чего прибор имеет повышенный срок службы до 15 лет. Помимо всех модификаций, они оснащены плавной модуляцией пламени горелки, благодаря чему устройство способно самостоятельно поддерживать заданный температурный режим даже при скачках давления.

Одним из важнейших преимуществ является возможность функционирования при давлении воды в водопроводной системе 0,1 атм.

В данную классификацию входят следующие модели:

  • модификации машины с приставкой “В” – WR10 2В, 13 2В, 15 2В;
  • Полуавтомат
  • с приставкой “П”, указывающей на наличие пьезорозжига – газовая колонка Bosch WR 102P, 13 2P, 15 2P.

Каждый вариант имеет индивидуальный метод розжига колонки. В первом случае розжиг осуществляется без участия пользователя при открытии водопроводного крана, во втором случае нужно поджечь фитиль в устройстве простым нажатием нужной клавиши.

Водонагреватели с пьезорозжигом значительно дешевле приборов с электроподжигом, но каждый из вариантов имеет свои недостатки – необходимость замены батареек, неудобство включения колонки на расстоянии вытянутой руки и т. д.

Bosch 4000-S THERM

Основной отличительной чертой аппаратов этой серии является наличие в конструкции вентилятора, создающего принудительную тягу. Устройства способны функционировать без дымоходной системы, поэтому нет необходимости в специальном обслуживании. Такие агрегаты особенно актуальны для владельцев квартир, в которых нет возможности обустроить дымоход.

Therm 4000 S WTD 12AM E23

Вывод продуктов сгорания и подача свежего воздуха осуществляется коаксиальным дымоходом. Этот элемент необходимо установить горизонтально через стену прямо на улицу. Продается как дополнительная опция и, как правило, поставляется отдельно от газовой колонки.

Также в агрегатах имеется цифровой дисплей для определения кодов ошибок, установки температурного режима и других программ. Это устройство, благодаря устройству модуляции пламени горелки, может поддерживать заданный режим с погрешностью до 1°С.

В линейку входят следующие модели:

  • WTD 12AM E-23;
  • 15:00 E-23;
  • 18:00 E-23.

Отсюда становится понятно, что модификации производятся в трех вариантах по мощности и интенсивности нагрева 12-18 л/мин. У них есть недостаток – устройства питаются от сети 220 В, поэтому модели считаются полностью энергозависимыми.

ВИДЕО: Газовая колонка Bosch Therm 4000 O (обзор и настройка)

Bosch 6000-O THERM
Устройства

Bosch 10 2G, WRD 13 2G, 15 2G оснащены гидрогенератором и автоматическим розжигом горелки, который осуществляется при помощи протока воды. При открытии крана жидкость циркулирует в колонку, и система Hydro Power автоматически запускает устройство с гидродинамическим генератором. В этом случае батарейки или пьезоэлемент не требуются.

Therm 6000 WRD 10 2G

Что касается эффективности нагрева, то она составляет 10-15 л/мин., в зависимости от модификации. Панель управления оснащена жидкокристаллическим экраном, на котором отображается вся информация о работе устройства.

Газовая колонка Bosch 6 000-S, 8 000-S THERM

Эти серии считаются промышленными, поскольку способны производить 24 и 27 л/мин. и работать на 4 смесителях. Гейзеры имеют электроподжиг и жидкокристаллический экран на передней панели.

THERM 8000 WTD 27 AME

В первом случае агрегаты комплектуются двумя вентиляторами, во втором – специальным конденсационным устройством и электроприводом.

Частые проблемы

Каждый потребитель должен знать о проблемах, с которыми он может столкнуться при эксплуатации газовой колонки Бош. Вне зависимости от того, какая это модель W10 KB или WRD 13 2G, где она была куплена и по какой цене, при использовании могут возникнуть следующие ситуации:

  1. Водонагреватель не зажигается или огонь гаснет через несколько секунд после запуска. Запальная горелка нуждается в чистке.
  2. Фитиль гаснет, когда начинается набор воды. Регулятор давления топлива нужно проверить. Это необходимо сделать, если устройство работает на бутилированном топливе.
  3. Жидкость прогревается недостаточно или вообще не меняет исходную температуру. Необходимо проверить, правильно ли установлена ​​ручка регулировки температуры, расположенная на передней панели панели управления.
  4. Запальник гаснет без причины. Вероятно, включен регулятор степени тяги или температурного режима воды. Для этого потребуется вмешательство мастера по ремонту газовых колонок Бош.
  5. Снизилось давление воды на выходе из колонки. Причина проблемы – загрязнение теплообменника, крана, водяного узла. Необходимо выявить источник и очистить его.
  6. Водонагреватель с автоматической системой не запускается. Батареи могут быть разряжены или повреждены, вам необходимо заменить их новыми.

Покупка электроприбора: плюсы и минусы

Для того, чтобы понять, нужен этот прибор в доме или нет, рекомендуется прочитать отзывы реальных людей. Мы, в свою очередь, проанализировали их и получили вот такую ​​сводную таблицу.

Преимущества агрегатов:

  • высокое качество сборки, комплектующих;
  • большой ассортимент с различной ценовой политикой;
  • современных технологий;
  • отсутствие шума во время работы.

Минусы устройств:

  • проблемы с поиском сервисного центра для обслуживания;
  • высокая стоимость ремонта и запчастей.

ВИДЕО: Как выбрать водонагреватели Bosch – в чем разница

2017-03-07 Евгений Фоменко

Газовая колонка Bosch wr 10 2p может работать как на природном, так и на сжиженном газе, т.е. баллонном. Он оснащен тройной защитой: термоэлементом контроля пламени розжига, контроля тяги продуктов сгорания газа и ограничителем температуры, предохраняющим колонку от перегрева.

Модель также оснащена надежной системой модуляции пламени. Это означает, что колонка автоматически регулирует нагрев под необходимый расход жидкости. Если вы моете посуду на кухне, а кто-то решит помыться в душе, то температура воды будет одинаковой, как на кухне, так и в душе. Мощность жидкости на выходе также регулируется автоматически при изменении напора воды в водопроводе.

Перед включением, согласно инструкции по эксплуатации газовой колонки Bosch, необходимо убедиться в наличии тяги в дымоходе. это можно сделать, поднеся к дымоходу зажженную свечу или спичку. Если пламя отклоняется в сторону дымохода, значит, с тягой все в порядке, и прибор можно включать.

При отсутствии тяги выяснить причину и прочистить воздуховод, либо загерметизировать швы патрубков воздуховода при обнаружении неплотного прилегания его частей. При работе колонки следите за тем, чтобы окно или форточка были приоткрыты, дверь в помещении, где установлена ​​колонка, не должна закрываться плотно.

Обеспечивает естественное движение воздуха и приток кислорода, при работе установка сжигает большое количество кислорода. Несоблюдение этих требований может привести к отравлению угарным газом. Также следует помнить, что при работающей колонке нельзя включать вентилятор или кондиционер, это нарушает отток угарного газа через дымоход.

На передней панели аппарата слева ползунок, регулирующий мощность, справа тумблер объема жидкости, над ними смотровое окошко. Никогда не подходите к нему слишком близко, чтобы избежать ожогов.

Панель управления газовой колонкой Bosch WR 13-2 P

При первом запуске или после длительного простоя в трубках дозатора может скапливаться воздух. Для его удаления откройте и закройте кран горячей воды несколько раз с интервалом около минуты, пока он не будет полностью удален.

При первом включении открыть вентили подачи газа и воды, открыть кран горячей воды, чтобы убедиться, что жидкость течет.

Колонка Бош имеет систему пьезоподжига, кнопка которой находится внизу слева. Для его включения нужно перевести бегунок из крайнего левого положения в положение зажигания, обозначенное звездочкой. Топим его и одновременно несколько раз нажимаем кнопку пьезорозжига, пока не появится запальное пламя.

При этом слышны громкие щелчки, их не стоит пугать, как и должно быть. Если пилотное пламя зажглось, отпустите кнопку ползунка, если зажигание не произошло, повторите всю процедуру еще раз. Агрегат может не запуститься, если в газовые трубы попал воздух после длительного простоя или при первом включении. Чтобы удалить его, удерживайте ползунок в утопленном состоянии до тех пор, пока не будет удален весь воздух.

После включения устройства установите необходимую мощность с помощью того же ползунка. Крайнее правое положение обеспечивает максимальную мощность, увеличивая при этом расход газа. С помощью круглой ручки задается необходимый расход жидкости и ее температура.


Поворачивая ручку по часовой стрелке, вы уменьшаете расход и повышаете температуру, поворачивая против часовой стрелки, наоборот, расход увеличивается, температура уменьшается. Установка высокой температуры увеличивает расход газа и образование накипи в теплообменнике.

Пилотное пламя горит постоянно, а основная горелка зажигается в момент открытия крана горячей воды. Отключение происходит при закрытии крана горячей воды. Для полного выключения агрегата переведите ползунок регулятора мощности в крайнее левое положение, запальник погаснет…

Если есть риск замерзания воды в приборе, например, в загородном доме зимой , вода должна быть полностью слита из него. Для этого перекройте краны подачи воды и газа, откройте краны на смесителе.

Снимите крышку корпуса, открутив несколько болтов, чтобы получить доступ к водяному блоку. Снимите скобу в виде буквы «П» с корпуса фильтра на водяном штуцере и снимите заглушку, которая находится сразу за скобой. Подождите некоторое время, пока жидкость полностью не стечет.

Для продления срока службы устройства необходимо проводить регулярное техническое обслуживание, не реже одного раза в год. Очистите внутреннюю часть колонки от пыли и копоти, промойте теплообменник от накипи. При этом следует знать, что все работы с газовым оборудованием должен проводить только специалист.


После проведения всех работ по подготовке котла Бош Газ 6000 к пуску, после предпусковой подготовки, включающей проверку расширительного бачка, клапанов, фильтров, проверку давления в газопроводе, герметичность соединение всех соединений, котел подключен к электрической сети.

После включения в сеть на электронном табло, расположенном на передней панели агрегата, появляется значок «внимание». Далее нажмите кнопку питания на передней панели, расположенную возле левого верхнего угла электронного дисплея. Над дисплеем находится магнитная инструкция, позволяющая легко менять настройки агрегата.

При включении в течение двух секунд электроника котла проводит самодиагностику, все датчики проверяются и переходят в режим блокировки. На дисплее отображается текущая температура и код состояния. Далее необходимо адаптировать скорость вращения вентилятора к длине дымохода, к которому подключен агрегат.

Данная операция выполняется одновременным нажатием и удержанием трех кнопок – “+”, “-” и “назад”. Режим выставляется в соответствии с параметром, указанным в инструкции к устройству – выставляем второй уровень обслуживания, подтверждаем действие кнопкой «ок», удерживая ее до появления на дисплее квадратных скобок.

Помимо дисплея, в правой нижней части смонтирован манометр, показывающий давление в системе, нормальное давление находится в зеленой зоне. Красная зона показывает давление ниже и выше номинального давления при срабатывании защиты и отключении агрегата.

Bosch THERM 4000

Увеличить давление можно с помощью синего крана, откручивая его против часовой стрелки до тех пор, пока стрелка манометра не вернется в синюю зону. При повышении давления жидкость будет вытекать через гофрированную трубку в нижней части блока, а манометр вернется в нормальное положение.

Котел может работать в двух режимах, нагрев жидкости и режим нагрева, какой из режимов активен, показывает значок на дисплее.

Режим выбирается нажатием кнопки «+» или «режим». Выбрав режим, установите нужную температуру, затем нажмите «ок» — подтвердите выбор, после чего на дисплее появятся стрелки вверх и вниз, кнопками «+» и «-» установите необходимую температуру нагрева. Чтобы сохранить выбор, нажмите кнопку ОК и удерживайте пару секунд.

Если необходимо установить режим работы обогрева, выберите его кнопкой «-», подтвердите нажатием «ОК». Выбор температуры и сохранение выбора осуществляется так же, как и при настройке температуры нагрева воды. Появившийся на дисплее значок огня свидетельствует о том, что турбина включилась и начался нагрев.

При достижении установленной температуры значок пожара исчезнет, ​​после падения, при повторном включении котла появится снова, это будет происходить циклически на протяжении всей работы котла с заданными параметрами. При возникновении каких-либо неполадок в работе Bosch Gaz 6000, например, при отсутствии подачи газа или воды, сработает защита и на дисплее появится сообщение об ошибке.

Расшифровка ошибки и действия по ее устранению описаны в инструкции к котлу. После выявления и устранения причины необходимо подтвердить действие на дисплее нажатием и удержанием кнопки «ок» в течение нескольких секунд. После этого котел снова автоматически запускается.

Агрегат защищен от замерзания, если насос работает и жидкость циркулирует по системе отопления. Если котел нужно отключить, то в теплоноситель добавляется антифриз, а из ГВС сливается вода, как правило, эту работу делает специалист. Обслуживанием также занимается специалист, так как агрегат представляет собой достаточно сложное устройство, связанное с высоким давлением и газом.

Предлагаем посмотреть видео о правилах настройки колонки Бош 4000 О:

обзор моделей и цены Газовая колонка Бош 10 инструкция

На рынке бытовой техники наверное уже тяжело представьте себе бренд более известный, чем Bosch. Компания достаточно успешно поставляет продукцию под своим брендом по всему миру, от утюгов, холодильников до электроинструментов. Отдельным блоком является производство немецким концерном отопительного оборудования: бойлеры и водонагреватели от Bosch Thermotechnology.

Твердое топливо и уже много лет отапливают дома, как в России, так и за рубежом.
Среди российских потребителей особой популярностью пользуются газовые колонки Bosch , отзывы о которых часто можно увидеть на специализированных сайтах. Покупателей привлекает качество и надежность при доступной цене на проточные водонагреватели от немецкого производителя.

Давайте вместе разберемся, стоит ли покупать газовую колонку Bosch сегодня, учитывая такой широкий выбор производителей в наше время. Для этого необходимо рассмотреть модельный ряд, цены и технические характеристики устройства от немецкого концерна, недостатки и преимущества по сравнению с его прямыми конкурентами на рынке.

Сделаем краткий обзор газовых колонок Bosch на основании инструкции по эксплуатации, а также отзывов специалистов и покупателей. Разберем основные неисправности колонки Бош: почему не горит запальник или тухнет фитиль и т.д.

Модельный ряд и особенности газовых колонок Бош

Газовые колонки Бош, в отличие от своего прямого конкурента – имеют очень широкий диапазон. Множество модификаций с разным типом зажигания и производительностью, дизайном и размерами. Водонагреватели встречаются двух цветов: белого и серого.

Колонки Bosch: модельный ряд

Все газовые проточные водонагреватели собираются в Португалии, разница только в одном, самая бюджетная модель колонок Therm 2000 O, тип W10 KB, которая собирается в Китае. Теперь давайте рассмотрим все модели и серии, которые поставляются на российский рынок.

1. Серия Therm 2000 O

Это бюджетная газовая колонка с небольшой производительностью горячей воды 10 л/мин. Этот агрегат оснащен автоматическим розжигом от батареи, трубчатым медным теплообменником и газовой горелкой из нержавеющей стали.

Как и в колонках, содержит аварийный датчик тяги и контроля пламени, а также датчик температуры воды и систему газ-контроль. Колонка «Bosch W10 KB» имеет компактные размеры, и купить ее можно недорого, от 8000 рублей.

2. Серия Therm 4000 O

Наиболее популярные модели доступны как с автоматическим розжигом от батареек, так и с пьезорозжигом при нажатии специальной кнопки. Поставляются три типа различной производительности и производительности от 10 до 15 л/мин. Газовые колонки Бош этой серии имеют качественный медный теплообменник для нагрева проточной воды с увеличенным сроком службы до 15 лет.

Также данные модели оснащены плавной модуляцией пламени горелки, с помощью которой аппарат сам поддерживает заданную температуру воды на выходе. Важным преимуществом этой модели является то, что эта колонка включается при давлении воды всего 0,1 атмосферы.

Проточные газовые водонагреватели этой серии имеют следующее обозначение:

– Колонка Bosch с автоматическим розжигом (присутствует артикул «В»): WR 10-2B, WR 13-2B и WR 15-2B;

– Полуавтоматическая колонка Bosch с пьезорозжигом (маркируется символом «П»): WR 10-2P, WR 13-2P, WR 15-2P.

Пьезоколонка Bosch

3. Серия Therm 4000 S

Главной особенностью данной модели является наличие вентилятора для принудительной тяги. Эти колонны могут работать без дымохода, т.е. его специальной конструкции не требуется. Эта функция очень удобна, когда нет возможности установить дымоход в квартире или доме.

Выброс продуктов сгорания и поступление воздуха в газовую колонку осуществляется благодаря специальной, которая устанавливается горизонтально через стену на улицу. Этот комплект является дополнительным и поставляется отдельно от самого устройства.

Еще одной важной особенностью газовых колонок Бош серии АМ1Е является наличие цифрового пульта управления, на котором отображаются возможные ошибки в случае неисправности устройства. Вы также можете установить температуру воды и, благодаря еще более плавной и точной модуляции пламени горелки, чем у предыдущей модели, этот водонагреватель будет поддерживать температуру с погрешностью всего 1 ° C.

Модель доступна с трех видов мощности, производительностью от 12 до 18 л/мин. В отличие от других моделей, эта серия устройств энергозависима за счет встроенного вентилятора с питанием от сети 220 В. В зависимости от номинальной мощности они маркируются как WTD 12 AM E23, WTD 15 AM E23 и WTD 18 AM E23.

Газовая колонка Bosch «автомат» с закрытой камерой сгорания

4. Серия Therm 6000 O

Газовая колонка Bosch шестисотой серии оснащена встроенным гидрогенератором. Автоматический розжиг этой модели осуществляется благодаря протоку воды через колонку. При открытии крана вода поступает в водонагреватель, а технология HYDRO POWER автоматически включает газовую колонку через специальный гидродинамический генератор.

Для розжига аппарата не требуется ни пьезоэлемент, ни батарейки (батарейки). Доступны разные мощности: 10, 13 и 15 литров в минуту. Имеют аббревиатуру WRD 10-2G, WRD 13-2G, WRD 15-2G, цифры показывают производительность.

На панели управления имеется небольшой ЖК-дисплей, на котором отображается только температура воды. Этот параметр задается с помощью механического регулятора на передней стороне колонны и автоматически поддерживается устройством.

5. Серия Therm 6000 S  и 8000 S

Это промышленные модели газовых колонок от немецкого концерна. Производительность этих серий водонагревателей составляет 24 и 27 л/мин соответственно. Эти колонки способны снабжать горячей водой 4-5 кранов одновременно. Водонагреватели Bosch оснащены электроподжигом и информативным ЖК-дисплеем на лицевой стороне.

Серия 6000 S имеет два встроенных вентилятора для вытяжного и вытяжного воздуха. Благодаря специальной технологии конденсации водонагреватель Bosch 8000 S имеет повышенную эффективность нагрева воды. Кроме того, водяной клапан этой модели оснащен электроприводом.

Газовая колонка Bosch

Рассмотрим подробнее внутреннее устройство проточного водонагревателя на примере газовой колонки Bosch популярной модели Therm 4000 O серии WR с пьезорозжигом.

Газовая колонка Bosch

1 – корпус колонки
2 – отверстия для крепления к стене
3 – смотровое окно
4 – регулятор давления воды
5 – регулятор температуры воды
6 – штуцер для газового шланга0367 7 – труба дымоходная
8 – датчик тяги с защитным коллектором
9 – камера сгорания
10 – газовая часть
11 – пьезорозжиг
12 – водяной узел

Принцип работы газовой колонки Бош с пьезорозжигом достаточно прост . Регулятор температуры воды ставим в положение «Вкл», нажимаем кнопку этого регулятора, одновременно нажимая кнопку пьезорозжига снизу. Удерживайте кнопку термостата, пока колонка не включится. Также они устанавливают желаемую температуру воды.

Принцип розжига газовой колонки с автоподжигом еще проще. Открываем кран горячей воды на смесителе, и колонка включается сама, благодаря заранее установленным в приборе батарейкам. У газовых водонагревателей Bosch они идут в комплекте с колонкой. Запальник у устройств с пьезорозжигом горит постоянно, а у автоматических колонок тухнет при выключении устройства.

Технические характеристики газовых колонок Bosch серии WR

Водонагреватели от немецкого производителя могут работать как на природном, так и на сжиженном газе. Диаметр патрубка для подачи газа – 3/4 дюйма, воды – 1/2. Диаметр патрубка дымохода может быть разным и в зависимости от конкретной модели составляет от 115 мм до 135 мм. Другие параметры можно увидеть в этой таблице.

Газовые водонагреватели Бош: технические характеристики

Неисправности и ремонт газовой колонки Бош

1. Гаснет пламя запальника или колонка не загорается   с первого раза.

Необходимо очистить запальную горелку.

2. Гаснет воспламенитель или гаснет фитиль   при открытии крана на смесителе.

Проверить давление, если колонка работает на сжиженном (баллонном) газе.

3. Вода на выходе недостаточно горячая или холодная.

Убедитесь, что регулятор температуры на колонке находится в правильном положении.

4. Периодически гаснет запальник.

Возможно датчик тяги или температуры воды. Вам необходимо вызвать специалиста для устранения этих проблем.

5. Плохой напор воды через колонку.

Произошел засор либо теплообменника колонны, либо водяного узла, либо смесителя. Определите этот источник засорения и очистите его.

6. Автоматическая колонка не включается (не горит).

Проверьте состояние батарей. Замените их новыми.

Преимущества колонок Bosch

– качественная сборка;
 – качественные материалы;
— широкий ассортимент товаров;
 – современные технологии;
  – тихая работа.

Недостатки газовых колонок Бош

– недостаточное количество сервисных центров;
  – цена столбца;
 – цены на запчасти.

Сегодня мы с вами осмотрели легендарного производителя бытовой техники, в частности, газовых водонагревателей от немецкого концерна. Подробно описаны все модели, серии и технические характеристики газовые колонки Bosch . Можно найти разные отзывы, но колонки этого производителя несомненно занимают одно из первых мест в рейтингах по качеству и надежности. Смотреть видео.

 По сути, единственный недостаток устройств этого бренда — их цена: модель португальской сборки обойдется в среднем в 12–15 тысяч рублей. И решать, покупать газовую колонку Bosch сегодня или нет, конечно же, только вам.

Благодаря широкому набору функций и высокому качеству газовая колонка Bosch пользуется огромной популярностью во всем мире. С помощью этого агрегата можно создать автономное горячее водоснабжение в квартире, частном коттедже или загородном доме. На рынке большое изобилие моделей этого бренда, среди которых простой покупатель может растеряться и купить газовую колонку Бош, неподходящую для тех или иных условий. Чтобы избежать такой ситуации, следует подробно изучить принцип работы водонагревателей, характеристики и разновидности.

Рейтинг лучших моделей газовых колонок Bosch

На официальном сайте компании представлен широкий ассортимент газовых колонок Bosch, благодаря чему каждый потребитель сможет подобрать для себя вариант по стоимости и техническим характеристикам. Каждая классификация отличается видом зажигания, мощностью и исполнением, но все они выполнены в двух основных цветах:

  • белый;
  • серый.

Модификации производятся на португальском заводе, но приобрести устройства Bosch можно в Москве, Санкт-Петербурге и в любом другом городе через официальных представителей. Есть отдельная серия газовых колонок, которая собирается в Китай, по сути это самый бюджетный вариант. Рассмотрим подробнее, какие версии устройств поставляются на отечественный рынок.

Bosch 2 000-O THERM

Данная линия считается самой дешевой, так как имеет относительно невысокую производительность до 10 л/мин. и предполагает работу в комплексе с одной точкой водозабора.

Водонагреватели имеют аккумуляторную систему розжига, трубчатый теплообменник, состоящий из медного материала и стальной горелки. В агрегатах имеется регулятор степени тяги и уровня пламени. Также приборы были оснащены датчиком температуры потока жидкости и газа. В эту версию входит прибор Bosch W 10 KB с компактными габаритными параметрами и ориентировочной стоимостью 8 000 рублей.

Bosch 4 000-O THERM

Самая популярная серия газовых колонок Bosch, которая доступна с автоматическим способом розжига или пьезорозжигом. В первом случае водонагреватели работают от батареек и требуют регулярной замены источника напряжения, второй вариант требует постоянного нажатия кнопки для начала работы. На рынке доступно 3 разновидности, с разными показателями мощности и уровнем производительности 10-15 л/мин.

БОШ ВР 10-2 П23

В агрегатах имеется теплообменник, состоящий из медного материала, за счет чего увеличивается срок службы устройства до 15 лет. Помимо всех модификаций, они оснащены плавной модуляцией пламени горелки, благодаря чему устройство способно самостоятельно поддерживать заданный температурный режим даже при скачках давления.

Одним из важнейших преимуществ является возможность функционирования при давлении воды в водопроводной сети 0,1 атм.

В данную классификацию включены следующие модели:

  • модификации автомат с приставкой “В” – WR10 2В, 13 2В, 15 2В;
  • Полуавтомат
  • с приставкой “П”, указывающей на наличие пьезорозжига – газовая колонка Bosch WR 102P, 13 2P, 15 2P.

Каждый вариант имеет индивидуальный метод розжига колонки. В первом случае розжиг осуществляется без участия пользователя при открытии клапана забора воды, во втором случае нужно поджечь фитиль в устройстве простым нажатием нужной клавиши.

Водонагреватели с пьезоподжигом значительно дешевле приборов с электроподжигом, но каждый из вариантов имеет свои недостатки – необходимость замены батареек, неудобство включения динамика на большей вытянутой руке и т.д.

Bosch 4 000- S THERM

Главной отличительной чертой аппаратов этой серии является наличие в конструкции вентилятора, создающего принудительную тягу. Устройства способны функционировать без дымоходной системы, поэтому особого обслуживания здесь не требуется. Особенно актуальны такие агрегаты для владельцев квартир, в которых нет возможности обустроить дымоход.

Therm 4000 S WTD 12 AM E23

Вывод продуктов сгорания и свежего воздуха обеспечивается коаксиальным дымоходом. Этот элемент необходимо установить горизонтально через стену прямо на улицу. Он реализуется как дополнительная опция и, как правило, поставляется отдельно от газовой колонки.

Также в агрегатах имеется цифровой дисплей для определения кодов ошибок, установки температурного режима и других программ. Это устройство, благодаря устройству модуляции пламени горелки, может поддерживать заданный режим с погрешностью до 1°С.

Ассортимент включает следующие модели:

  • WTD 12AM E-23;
  • 15:00 E-23;
  • 18:00 E-23.

Отсюда становится понятно, что модификации производятся в трех вариантах по мощности и интенсивности нагрева 12-18 л/мин. У них есть недостаток – устройства работают от сети 220 В, поэтому модели считаются полностью энергозависимыми.

ВИДЕО: Газовая колонка Bosch Therm 4000 О (обзор и настройки)

Bosch 6 000-O THERM

Устройства Bosch 10 2G, WRD 13 2G, 15 2G оснащены гидрогенератором и автоматическим розжигом горелки, который осуществляется посредством струи воды. Когда кран открывается, жидкость циркулирует в колонке, и система Hydro Power автоматически запускает устройство с гидродинамическим генератором. В этом случае не требуются ни батарейки, ни пьезоэлемент.

Therm 6000 O WRD 10 2G

Что касается теплопроизводительности, то она составляет 10-15 л/мин. , в зависимости от модификации. Панель управления оснащена жидкокристаллическим экраном, на котором отображается вся информация о работе устройства.

Водонагреватель газовый Bosch 6 000-S, 8 000-S THERM

Данные серии считаются промышленными, так как способны производить 24 и 27 л/мин. и работать на 4 смесителях. Гейзеры имеют электроподжиг и жидкокристаллический экран на передней панели.

THERM 8000 S WTD 27 AME

В первом случае агрегаты комплектуются двумя вентиляторами, во втором – специальным конденсационным устройством и электроприводом.

  Частые проблемы

Каждый потребитель должен знать о проблемах, с которыми он может столкнуться при эксплуатации газовой колонки Бош. Вне зависимости от того, какая это модель W10 KB или WRD 13 2G, где она была куплена и по какой цене, в процессе использования могут возникнуть следующие ситуации:

  1. Водонагреватель не зажигается или огонь гаснет через несколько секунд после запуска . Требуется чистка запальной горелки.
  2. Фитиль гаснет во время начала сбора воды. Проверить редуктор уровня топлива. Это необходимо сделать, если аппарат работает на бутилированном топливе.
  3. Жидкость недостаточно прогревается или вообще не меняет начальную температуру. Необходимо изучить, правильно ли настроен регулятор температуры, который находится на передней части панели управления.
  4. Запальник гаснет без причины. Вероятно, контроллер управляет степенью тяги или температурой воды. Для этого потребуется вмешательство мастера по ремонту газовых колонок Бош.
  5. Давление воды на выходе из колонки уменьшилось. Причина проблемы – загрязнение теплообменника, крана, гидроблока. Необходимо выявить источник и провести его очистку.
  6. Водонагреватель с автоматической системой не запускается. Возможно батарейки разрядились или повреждены, нужно заменить их на новые.

  Покупка электроприбора: плюсы и минусы

Для того, чтобы понять нужен этот прибор в доме или нет, рекомендуется читать отзывы реальных людей. Мы, в свою очередь, проанализировали их и получили вот такую ​​сводную таблицу.

Плюсы агрегатов:

  • высокое качество сборки, деталей;
  • большой ассортимент с разной ценовой политикой;
  • современных технологий;
  • отсутствие шума при работе.

Минусы устройств:

  • проблемы с поиском сервисного центра для обслуживания
  • высокая стоимость ремонтных работ и запасных частей.

ВИДЕО: Как выбрать водонагреватели Bosch – в чем разница

2017-03-07 Евгений Фоменко

Газовая колонка Bosch wr 10 2p может работать как от природного, так и от сжиженного газа, т.е. баллонная. Оснащен тройной защитой: термопарой для контроля запального пламени, контроля тяги продуктов сгорания газа, ограничителем температуры, предохраняющим колонку от перегрева.

Модель также оснащена надежной системой модуляции пламени. Это означает, что колонка автоматически регулирует нагрев под необходимый расход жидкости. Если вы моете посуду на кухне, а кто-то решил помыться в душе, то температура воды будет одинаковой, как на кухне, так и в душе. Мощность жидкости на выходе регулируется автоматически при изменении напора воды в водопроводе.

Перед включением согласно инструкции по эксплуатации газовой колонки Бош убедитесь в наличии тяги в дымоходе. это можно сделать, поднеся зажженную свечу или спичку к дымоходу. Если пламя отклоняется в сторону дымохода, значит, с тягой все в порядке, и можно включать прибор.

При отсутствии тяги следует выяснить причину и прочистить воздуховод, либо загерметизировать швы труб воздуховода, если обнаружено неплотное прилегание его частей. При работе с колонкой следите за тем, чтобы окно или форточка были приоткрыты; дверь в помещение, где установлена ​​колонка, не должна быть плотно закрыта.

Обеспечивает естественное движение воздуха и приток кислорода, при работе установка сжигает большое количество кислорода. Несоблюдение этих требований может привести к отравлению угарным газом. Также следует помнить, что при работающей колонке нельзя включать вентилятор или кондиционер, это нарушает отток угарного газа через дымоход.

На передней панели прибора слева ползунок, регулирующий мощность, справа тумблер регулирования объема жидкости, над ними смотровое окошко. Никогда не подходите к нему слишком близко, чтобы избежать ожогов.

Панель управления газовой колонкой Bosch WR 13-2 P

Если запуск происходит впервые или после длительного простоя, в трубах колонки может скопиться воздух. Для его удаления откройте и закройте кран с горячей водой несколько раз, с интервалом около минуты, до полного его удаления.

При первом запуске откройте газовый и водяной клапаны, откройте кран горячей воды, чтобы убедиться, что жидкость течет.

Колонка Бош имеет систему пьезоподжига, кнопка которой находится внизу слева. Для включения необходимо перевести ползунок из крайнего левого положения в положение зажигания, обозначенное звездочкой. Топим его и одновременно несколько раз нажимаем кнопку пьезорозжига, пока не появится запальное пламя.

При этом слышны громкие щелчки, их не стоит пугать, так и должно быть. Если пилотное пламя загорится, отпустите кнопку ползунка; если воспламенения не произошло, повторить всю процедуру еще раз. Агрегат может не запуститься, если в газовые трубы попал воздух после длительного простоя или при первом включении. Для его удаления следует удерживать ползунок в утопленном состоянии до тех пор, пока не будет удален весь воздух.

Как только устройство включится, установите необходимую мощность с помощью того же ползунка. Крайнее правое положение обеспечивает максимальную мощность, увеличивая при этом расход газа. С помощью круглой ручки задается необходимый расход жидкости и ее температура.


Поворачивая ручку по часовой стрелке, вы уменьшаете расход и увеличиваете температуру, поворачивая против часовой стрелки – наоборот, воздуховод увеличивается, температура уменьшается. Установка высокой температуры увеличивает расход газа и образование накипи в теплообменнике.

Пилотное пламя горит постоянно, а основная горелка зажигается при открытии крана горячей воды. Отключение происходит при закрытии крана с горячей водой. Для полного отключения агрегата необходимо перевести ползунок регулятора мощности в крайнее левое положение, пламя розжига погаснет…

Если есть риск замерзания воды в аппарате, например, в дачном домике зимой из него следует полностью сливать воду. Для этого перекройте краны воды и газа, откройте краны на смесителе.

Снимите крышку корпуса, открутив несколько болтов, чтобы получить доступ к водяному блоку. Снимите скобу в виде буквы «П» с корпуса фильтра на водяном клапане и снимите заглушку, которая находится сразу за скобой. Подождите некоторое время, пока жидкость полностью не стечет.

Для продления срока службы устройства необходимо регулярно проводить техническое обслуживание, не реже 1 раза в год. Очистите внутреннюю часть колонки от пыли и копоти; очистить теплообменник от накипи. Следует отметить, что все работы с газовым оборудованием должен выполнять только специалист.


После всех работ по подготовке котла Бош Газ 6000 к пуску, после предпусковой подготовки, включающей проверку расширительного бачка, запорной арматуры, фильтров, проверку давления в газопроводе, герметичность соединения, котел подключен к электрической сети.

После включения в сеть на электронном табло, расположенном на передней панели агрегата, появляется значок «внимание». Далее нажмите кнопку питания на передней панели, расположенную рядом с левым верхним углом электронного дисплея. Над дисплеем находится магнитная инструкция, позволяющая легко менять настройки устройства.

При включении в течение двух секунд электроника котла проводит самотестирование, все датчики проверяются и переводятся в режим блокировки. На дисплее отображается текущая температура и код состояния. Далее необходимо адаптировать скорость вращения вентилятора к длине дымохода, к которому подключен агрегат.

Данная операция выполняется одновременным нажатием и удержанием трех кнопок – «+», «-» и «назад». Режим выставляется в соответствии с параметром, указанным в инструкции к устройству – выставляем второй уровень обслуживания, подтверждаем действие кнопкой «ок», удерживая ее до появления на дисплее квадратных скобок.

Помимо дисплея, в правой нижней части смонтирован манометр, показывающий давление в системе, нормальное давление находится в зеленой зоне. Красная зона показывает давление ниже и выше номинального при срабатывании защиты и отключении агрегата.

  Bosch THERM 4000

Повысить давление можно с помощью синего крана, откручивая его против часовой стрелки до тех пор, пока стрелка манометра не вернется в синюю зону. При повышении давления жидкость будет вытекать через гофрированную трубку в нижней части агрегата, а манометр снова вернется в нормальное положение.

Котел может работать в двух режимах, нагрев жидкости и режим нагрева, какой из режимов активен, показывает значок на дисплее.

Режим выбирается нажатием кнопки «+» или «режим». Выбрав режим, установите нужную температуру, затем нажмите «ок» – подтвердите выбор, после чего на дисплее появятся стрелки вверх и вниз, кнопками «+» и «-» установите нужную температуру нагрева. Для сохранения выбора нужно нажать кнопку «ок» и подержать пару секунд.

Если необходимо установить режим работы обогрева, выберите его кнопкой «-», подтвердите нажатием «ок». Выбор температуры и сохранение выбора происходит так же, как и при установке температуры нагрева воды. Появившийся на дисплее значок огня свидетельствует о том, что турбина включилась и начался нагрев.

При достижении заданной температуры значок огня пропадет, после падения, при повторном включении котла, появится снова, это будет происходить циклически на протяжении всей работы котла с заданными параметрами. При каких-либо неполадках в Бош Газ 6000, например, при отсутствии подачи газа или воды, сработает защита и на дисплее появится сообщение об ошибке.

Расшифровка ошибки и действия по ее устранению описаны в инструкции к котлу. После выявления и устранения причины необходимо подтвердить действие на дисплее нажатием и удержанием кнопки ок в течение нескольких секунд. После этого котел снова запускается автоматически.

Агрегат защищен от замерзания, если насос работает и жидкость циркулирует по системе отопления. Если котел нужно отключить, то в теплоноситель добавляется антифриз, а из ГВС сливается вода, как правило, такую ​​работу делает специалист. Обслуживанием также занимается специалист, так как агрегат представляет собой достаточно сложное устройство, связанное с высоким давлением и газом.

Предлагаем посмотреть видео о правилах настройки колонки Бош 4000 О:

Рассмотрим на примере газовых проточных водонагревателей Bosch WR10.B, WR13.B, WR15.B производства Германии, для рынки России, Украины, Белоруссии. Эти модели отличаются количеством нагреваемой воды.

   Bosch WR10. B, WR13.B, WR15.B

Перед пуском проверьте, открыты ли газовый и водяной краны, вставлены ли две батареи типа R емкостью 1,5 В. Эти модели обогревателей оснащены электророзжигом, на что указывает индекс В в конце названия. Электроподжиг происходит с помощью батареек.

Для включения устройства необходимо нажать кнопку питания на передней панели устройства, колонка готова к работе, находится в режиме ожидания. Для того, чтобы нагретая вода пошла, нужно просто открыть кран. В этот момент загорается запальное пламя и через четыре секунды загорается основное пламя, поэтому запальное пламя гаснет примерно через двадцать секунд.

В этих устройствах нет постоянно горящего фитиля, что экономично, так как отсутствует постоянный поток газа. При длительном перерыве в работе в газовой системе может скапливаться воздух, который будет мешать правильной работе запальника и, как следствие, основная горелка не сможет зажечься.

Чтобы решить эту проблему, несколько раз откройте и закройте кран горячей воды. Нагрев воды регулируется уменьшением ее расхода, поворотом вентиля по часовой стрелке он уменьшается, против часовой стрелки, наоборот, расход увеличивается, а температура снижается. При низких температурах воды снижаются затраты на газ и меньше образуется накипи в теплообменнике.

В видео, кроме процедуры запуска, можно узнать о настройке колонки:

Как разжечь Bosch Therm 4000 O WR 13.10.15 -2 п. газовая колонка

Разница между этими моделями в количестве нагреваемой воды в минуту. Устройство, оснащенное пьезорозжигом, обозначается буквой П в конце названия. Имеет возможность регулировки двух параметров, воды и мощности сгорания. Чтобы включить колонку, нужно перевести ползунок в положение розжига, утопить его.

Несколько раз нажмите кнопку пьезорозжига, пока на запальной горелке не появится пламя. Подождите десять секунд, отпустите ползунок и переместите его в нужное положение мощности. При перемещении ползунка вправо мощность увеличивается, а влево — уменьшается. Колонка все время находится в режиме ожидания, если вам нужно получить горячую воду, вам достаточно открыть кран горячей воды.

Когда вам нужно выключить его, сдвиньте ползунок до упора влево. Через пару секунд пламя розжига погаснет. Перекройте газовый кран и водопроводные краны.

В видео ниже смотрите инструкцию по включению:

Therm 4000 S WTD 12/15/18 AM E23/31.

Перед запуском необходимо убедиться, что на табличке, установленной производителем на устройстве, маркировка газа соответствует газу, подключенному к устройству. К устройству можно подключить пульт, который полностью дублирует дисплей на колонке.

Откройте газовый и водяной клапаны. Подключите устройство к источнику питания.

Установленная производителем температура воды 42 градуса, это оптимальная температура.

Чтобы включить устройство, нужно просто нажать кнопку включения и открыть кран с горячей водой. Для регулировки температуры нажмите кнопку «+» или «-» и выберите нужную температуру. Пока не будет достигнута выбранная вами температура, дисплей будет мигать.

Если он не достигает этого значения в течение тридцати секунд, на мониторе отображается значок водопроводного крана, что указывает на необходимость увеличения или уменьшения расхода воды. Если нажать кнопку P, появится запрограммированная постоянная температура 42 градуса. Установка минимальной температуры снижает энергопотребление, а также позволяет снизить образование накипи в теплообменнике.

Но если вы знаете, как включить колонку, но столкнулись с неисправностями (гаснет пламя, не горит), то где причины и методы их устранения.

обзор моделей и цен. Выявление причины, по которой не зажигается газовая колонка и устранение неисправности

Нагреватели газовые бытовые (колонки) предназначены для обеспечения потребителей горячей водой. По принципу включения они делятся на автоматические и полуавтоматические. В автоматических колонках за розжиг газовых горелок отвечает электрический блок искрогенератора; в полуавтоматических колонках зажигание газовых горелок осуществляется от газового фитиля, при каждом разборе воды.

В статье разберем что делать если не загорается газовая колонка из пола автоматическая система розжига, принцип работы системы розжига, причины неисправности газового фитиля и методы их устранения.

Принцип работы полуавтоматической системы розжига газовых колонок

Система розжига полуавтоматических колонок состоит из:

  • газового клапана с электрорегулировкой пламени;
  • пьезоэлемент;
  • фитиль;
  • термопары
  • ;
  • датчик контроля перегрева охлаждающей жидкости и отсутствия тяги в камере дымоудаления;
  • соединительные провода.

Схема аварийного отключения газового клапана полуавтоматических газовых водонагревателей(колонок).

При нажатии на ручку газового клапана и повороте ее против часовой стрелки до упора открывается электроклапан, пьезоэлемент вырабатывает искру, в результате происходит воспламенение фитиля и нагревание термопары, которая генерирует ЭДС. Через 10-30 секунд напряжение должно быть 15 – 30 мВ. Этого напряжения достаточно, чтобы привести в действие магнит, удерживающий шток клапана в открытом положении. При разрыве цепи электрической защиты ток пропадает, управляемый клапан под действием пружины переходит в положение закрытия. Газ перестает поступать к горелкам и фитилю.

Причины отсутствия пламени на фитиле газовой колонки

  1. Засорено отверстие подачи воздуха в фитиле. Через это отверстие подается воздух для обеспечения горения природного газа на наконечнике воспламенителя.
  2. Перегорела катушка соленоида. Электромагнит удерживает шток клапана, если он сломается, клапан будет закрыт.
  3. Неисправность термопары. Термопара, находясь в пламени, вырабатывает напряжение, подаваемое на электромагнит.
  4. Неисправны датчики контроля температуры воды и состояния дымохода (наличие тяги). При значении до +82 0С датчик находится в закрытом положении, выше этой температуры его биметаллические пластины расходятся и цепь размыкается. Нормальный контакт между двумя пластинами может быть нарушен поверхностным окислением, механическими или термическими повреждениями.
  5. Нарушена электрическая цепь системы контроля пламени. Все элементы системы контроля пламени соединены между собой проводами. Их выход из строя неизбежно приведет к нарушению работы всей системы.
  6. Засорена форсунка или трубка подачи газа к фитилю. Внутренний диаметр трубки 2,5 мм (внешний 4 мм), диаметр выходного отверстия сопла 0,1 мм. Эти элементы могут забиваться сажей, пылью и т.п.
  7. Нарушена работа пьезоэлемента, от искры которого воспламеняется газ.

Выявление причины, по которой не зажигается газовая колонка и устранение неисправности

Для определения причины отсутствия пламени в фитиле колонки необходимо:

  • Откройте переднюю панель прибора.
  • Проверить состояние сопла и отверстий для всасывания воздуха, трубок подачи газа к запальнику. Если есть копоть, грязь: убрать с фитиля.

Система зажигания для полуавтоматических газовых водонагревателей.

  • Осмотрите пьезоэлектрический элемент на наличие искры. Если он отсутствует, осмотрите провода, клеммы на наличие механических и других повреждений. Окислы на контактах необходимо удалить, повреждения устранить.

Расположение элементов газовой полуавтоматической, отвечающих за розжиг.

  • Определите напряжение термопары. Для проверки теплогенератора отвинтите специальную заглушку электроклапана. Аккуратно снимите специальный кабель, который идет от термопары. С помощью мультиметра в режиме проверки постоянным напряжением подключите один щуп через зажим «крокодил» к внешней оболочке, другой прислоните к центральному контакту. Поскольку высота размещения между контактами небольшая, следите за тем, чтобы щупы не касались друг друга. Нагрейте рабочий конец термопары зажигалкой. Если показания вольтметра соответствуют 15 – 30 мВ, деталь исправна, при других значениях генератор подлежит замене. Если специальный провод не подходит для дальнейшего использования, замените термопару целиком.
  • Осмотрите индуктор клапана. В разъем клапана, освободившийся при проверке термопары, вставьте один конец щупа в середину разъема, другой — в его корпус. Тестер в режиме омметра. Сопротивление катушки должно быть в пределах 10-15 Ом. Если цепь разомкнута или замкнута, омметр запишет значение 1 или 0 соответственно. Катушка меняется модульно вместе со штоком и клапаном.

Измерение сопротивления катушки электромагнитного клапана газовой колонки.

  • Проверить исправность датчиков управления. При комнатной температуре управляющие контакты датчика находятся в замкнутом состоянии. С помощью мультиметра в режиме проверки диодов проверьте два провода датчика на целостность. Показание тестера при исправном датчике будет равно 0, в других ситуациях, когда значения соответствуют 1 или сопротивлению 1 – 600 Ом, его необходимо снять, а на его место установить исправный .

Расположение датчика температуры воды и датчика дымохода газовой колонки.

  • Проверить состояние проводов и соединений. Провода с контактами датчика соединяются пайкой мягким припоем, специальной вилкой к электромагниту и термопаре. Внимательно осмотрите провода, места пайки, штекерное соединение. Иногда в местах пайки образуются микротрещины, из-за которых нарушается целостность всей цепи.

После каждого устраненного замечания желательно проверить, загорается столбец или нет.

Подключение газовых плит и колонок Bosch

Быстро Удобно Недорого

Более 10 лет опыта, 24 часа в сутки. Прибытие в течение 30 минут. Заинтересованы в подключении газовых плит и водонагревателей Bosch? Позвони сейчас.

Компания “МаксиСервис” осуществляет подключение газовых плит и колонок. Мастера по установке и подключению газовых плит и водонагревателей компании МаксиСервис выполняют работы в большинстве районов Санкт-Петербурга и ближайшего пригорода. Наши мастера также осуществляют ремонт газовых плит и колонок.

Компания «МаксиСервис» предоставляет фирменную гарантию на подключение газовых плит и колонок.

  • В связи с невозможностью точного определения объема работ по телефону при приеме заказа диспетчер
    объявляет стартовую цену на ремонт.
  • Гарантийный срок на работу один месяц.
  • Цены не включают стоимость запасных частей и материалов.
  • Осуществляется обслуживание юридических лиц по безналичному расчету.
  • Ремонт и замена запчастей к газовым плитам производится при наличии запчастей в продаже.
  • Ремонт и замена запчастей к импортным газовым плитам осуществляется по договорной цене.
  • В стоимость подключения водопроводных колонок не включена стоимость установки дымоходов и демонтажа старых колонок. Работы выполняются по согласованной цене.
  • Мастер имеет право произвести ремонт по договорной цене после неквалифицированного вмешательства.
  • При оформлении заказа оплата по тех. дополнительная консультация не тарифицируется.
  • При выполнении работ в 20-километровой зоне пригородов Санкт-Петербурга устанавливается транспортная надбавка.

Газовая колонка Bosch – Устранение неполадок

Около полугода назад купил себе газовую колонку Bosch WR 10-2p. Установил сам, проблем при эксплуатации не было, никуда не текло. Теперь в нем накопилась сажа, и он перестал греть воду. Я тоже решил почистить сам. Поделитесь, пожалуйста, своим опытом, как это сделать. Как снять медную трубку? Для этого достаточно просто поднять кронштейн и снять трубку? А еще хочу снять теплообменник, чтобы полностью отмыть его от всяких загрязнений. Я также заметил, что пламя изменило свой цвет. Если раньше это был ровный синий цвет, то теперь сине-желтый. Почему она такая грязная?

У вас плохой приток свежего воздуха, поэтому образуется много сажи. Нужно сдуть пыль с горелки и хорошо промыть теплообменник. Работают около 2 часов, и проточный водонагреватель WR10-2 p23 будет в порядке.

У меня установлена ​​газовая колонка полуавтоматическая Bosch WR 13-2p. Работает уже 5 лет, но теперь есть проблема. Как только начались холода, с ней стали происходить странные вещи. Да и напор воды очень хороший, газ тоже подается с достаточным напором. Но вода поступает очень холодная, поэтому для того, чтобы она как следует нагрела воду, приходится выставлять более чем высокую температуру. В этом режиме работы через 5-10 минут нагрева агрегат отключается. Я вообще не понимаю его устройства, но вот что мне кажется. Подозреваю, что проблема в каком-то датчике, отвечающем за перегрев. Возможно, он очень грязный, или сломался, и подает водонагревателю ложный сигнал. Или, может быть, мой дымоход грязный? Как я могу отремонтировать устройство?

Скорее всего, у вас нарушена тяга дымохода, в связи с чем отключается колонка Бош. Срабатывает защита от перегрева, за это отвечает датчик тяги. Судя по времени, через которое аппарат выключается, то это он. Но возможны и другие варианты. Например, если в вашей модели есть аккумулятор, то он мог сесть. Вам просто нужно заменить его. Проверить работу датчика перегрева просто. Контакты нужно закрыть. Если водонагреватель продолжает отключаться, то это не из-за него. Возможно, окислились или разболтались контакты в цепи «термопара — датчики». Тогда надо будет проверить все контакты. На термопаре может быть большое скопление нагара. Потом его нужно будет почистить. Возможно пламя не доходит до термопары, тогда надо будет чистить запальник. Газовые проточные водонагреватели WR13-2 p23 выпускаются как с термопарой, так и с автоматическим розжигом, в которых реализована электроника на батарейках. У вас есть гейзер с термопарой. Он содержит термопару, соединенную последовательно. газовый клапан и датчик перегрева (датчик тяги). При плохом контакте где-либо в этой цепи газовый клапан закрывается. Соответственно колонка гаснет. Для того, чтобы проверить, действительно ли тяга хорошая, необходимо замкнуть контакты на датчике перегрева. Если устройство начинает нормально работать, то неисправен датчик, либо проблема с тягой. Если продолжает работать некорректно, то нужно смотреть на высоту пламени, и как далеко оно падает на
фитиль. Очень часто у колонки Бош фитиль устанавливается на минимальную мощность, и если тяга сильная, то он отклоняет пламя в сторону, естественно оно тухнет. Нужно осмотреть водонагреватель, чтобы сказать что-то более конкретное. В любом случае вам придется устранять эту поломку, так как при неисправности датчика тяги пользоваться агрегатом запрещено.

Решил купить газовую колонку Bosch W10 kb. Изучил его со всех сторон. У меня есть дымоход, это труба диаметром 12 см, 2 м этой трубы лежит под подвесным потолком, а потом свисает с потолка на 1 м. Я хочу оставить трубу диаметром 12 см, идущую вдоль потолка, а остальные заменить на трубу диаметром 6 см. Я так понимаю, в месте соединения труб 12 см и 6 см давление должно упасть в 2 раза. То есть поток замедлится. Дымоход еще шире, поэтому давление там должно падать еще больше. У этой модели достаточно мощный вентилятор, чтобы не было проблем с соседями?

Колонку Bosch можно безопасно подключить, реализовав забор воздуха из помещения. Если посмотреть инструкцию, там подробно написано. Сделайте переход между трубами 6 см и 12 см, затем соедините свою гофру. Все соединения должны быть хорошо изолированы, так как газ туда подается под давлением. Ваш дымоход никак не влияет на соседей. У каждого свой выход на крышу. Также можно установить сплиттер, чтобы сделать забор воздуха с улицы, а выброс продуктов сгорания уже в дымоход. Отверстия менее 15 см ни с кем не согласовывать. Коаксиальный трубопровод нельзя выводить на улицу, так как необходимо соблюдать расстояние до ближайших окон. Если вы живете не на последнем этаже, то вряд ли сможете это обеспечить.

Подскажите, пожалуйста, газовую колонку Bosch WR 13-2b (gwh 15) на электронике. Ходил по разным магазинам, продавцы постоянно все путают. Боюсь, они не привезут того, кого я хочу. Расскажите подробнее, что означают танцы названий 2Б и 2П? У кого-нибудь из них есть расходомер? Если знать, сколько воды прошло через электронный блок, колонка должна автоматически подсчитать, сколько газа
нужно для нагрева воды? Почему же тогда эти модели работают так плохо? Я не понимаю. Она должна держать температуру намного лучше, чем механическая.

Цифра 2 означает номер строки. Буква П означает, что водонагреватель работает с постоянно горящим запальником.

Газоконтроль осуществляется с помощью термопары. Буква B означает, что устройство питается от батареек. В нем воспламенитель горит только во время розжига. Газоконтроль ионизацией. Цифры после WH – это количество литров в минуту, которые при температуре 25 градусов, при заданном давлении газа
проходят через агрегат на входе. Любая колонка, где реализован механический привод газового клапана от мембраны, и установлена ​​ручная регулировка подачи газа клапаном, считается механической. В электронной модели водоблока с мембраной он конструктивно не предусмотрен. Также отсутствует ручная регулировка подачи газа с помощью специальной ручки-переключателя. Он устанавливает необходимые
температуры, а все остальное делается автоматически. Также установлены датчики температуры на входе и выходе, датчик расхода воздуха и скорости вращения турбины.

Как включить газовую колонку Bosch WR 10 – 2P?

Получается, что какая бы мощность не была установлена, устройство устанавливается на автоматический режим горения для поддержания необходимой температуры. Это снижает расход газа, значительно снижает выбросы в атмосферу, повышает КПД устройства. Такие водонагреватели работают без проблем. Но обычно они подключены к сети 220 вольт. Так как вся автоматика и прочие устройства питаются от сети. Механические модели никогда не были в состоянии поддерживать необходимую температуру, так как у них нет для этого таких систем. Была попытка выпуска клапанно-мембранного устройства Bosch Junkers не только для розжига, но и для модуляции горелки. Но эта линия не имела успеха.

Установил газовую колонку Bosch 10 у себя дома. Более того, он был приспособлен для работы на сжиженном газе. Для этого поставил другие форсунки, и убрал перемычку j6. Но устройство не запускается, и я не понимаю, почему. Когда включаю, зеленая кнопка загорается на несколько секунд, а потом моргает красная лампочка, и начинает работать вентилятор. Больше никаких действий не происходит.

Так как на включение вентилятора агрегат реагирует включением воды, то предварительно необходимо убедиться в исправности прессостата. Это самое слабое место всех моделей дымоудаления. Если вентилятор включается даже при закрытом кране, и при этом он перекрыт, нужно смотреть датчики и искать обрыв. Возможно неправильно подключены или перепутаны контакты прессостата. После того, как вы перенастроили водонагреватель, необходимо было проверить его работу на обычном газе, чтобы убедиться в исправности агрегата и отсутствии в нем поломок. Возможно, он был поврежден при доставке. Так что проверяйте схему. Прозвоните датчики температуры, проверьте прессостат. Если есть возможность, зайдите в режим настройки, установите ручку на максимум. Для этого необходимо нажать и удерживать кнопки фонарика, а затем переключить переключатель, который нужно удерживать до тех пор, пока он не начнет мигать. Также проверьте предохранители, расположенные в блоке управления.

С моей газовой колонки Bosch 15 начала течь вода, причем течет она с верхней ее части. В эксплуатации уже 8 лет, до этого ни разу не ломался. Могу ли я отремонтировать его?

Вряд ли. Готовьтесь к покупке нового водонагревателя.

Произошла неисправность газовой колонки Bosch WR 10-2 p. 4 года она работала без проблем, но месяц назад у нее начал течь радиатор. Чтобы найти утечку, я снял его и посмотрел. Я обнаружил повреждение верхней части. Паять туда нельзя из-за ребер. Для того, чтобы перекрыть течь, залил пораженное место герметиком. Заодно промыл радиатор. Водонагреватель начал работать хорошо. Но теперь появилась новая проблема. Устройство перестало гореть. Напор хороший, но вода в кране холодная. Если посмотреть в смотровое окно, газ горит не голубым, а желтым пламенем. Кроме того, мощность сгорания намного меньше. Что могло сломаться? Сквозняк есть, проверил зажженной газетой. Газ подается под хорошим давлением, проверено газовой плитой, которая без проблем горит. Котел, подключенный к этому газу, тоже работает.

На проточном газовом водонагревателе WR10-2 p23 попробуйте разобрать и промыть теплообменник и горелку. Также нужно продуть воспламенитель. Это нужно сделать, как только пламя начнет менять цвет. Для решения проблемы попробуйте открутить два винта сбоку и в центре, но не выкручивайте их целиком. Используйте плоскую отвертку, чтобы поддеть горелку и вытащить ее. Найдите там резиновое кольцо. Не забудьте смазать его либо мылом, либо специальной силиконовой смазкой. Также найдите провод с электромагнитным клапаном и отсоедините его, без этого вы не сможете отсоединить горелку от агрегата. Теплообменник также придется снять, так как он будет мешать демонтажу горелки.

У меня установлена ​​газовая колонка Bosch WR 15. Мы отключили старый электрокотел и забрали его, а на его место установили устройство с генератором. Теперь ничего не работает. Вода подается под давлением 3 атмосферы. Давление газа 2000 МП, вместо положенных 1300. То есть все подается как надо. Мы запускали так. Первый раз десять попыток, после открытия крана горячей воды были слышны щелчки из водонагревателя, а потом появилась ошибка ЕА. В инструкции написано, что на основной горелке нет газа. Пробовал запускать несколько раз. После этого появилось пламя. Вода стала нагреваться, но не до нужной температуры. Прибор показывает 58 градусов, но на самом деле вода намного холоднее. А потом пламя снова погасло. Мне кажется, что какой-то клапан не работает полностью. Высота пламени не более 4 см. Для решения проблемы хочу попробовать отрегулировать давление газа перед горелкой. Это правильно?

Давление достаточно для правильной работы устройства. Но учтите, что измерять его нужно не только при выключенном водонагревателе, но и при его работе. Оно не должно опускаться ниже 13 мбар. Если стрелка показывает 58 градусов, то теоретически он мог нагреться до такой температуры.

Первоначальные проблемы с запуском тоже логичны, в системе был воздух и потребовалось время, чтобы он вышел. Пламя гаснет скорее всего из-за срабатывания защиты, у вас могут быть проблемы с тягой.

Проверить контакты и датчики. Также проверьте количество энергии от генератора с помощью мультиметра. Заклинивший клапан обычно либо открывается, либо не открывается. Можно попробовать продуть газовую арматуру, но не более 0,3 кг/см. Он не рассчитан на большее давление. Также можно проверить клапан с батарейкой на 3 вольта, при срабатывании слышен щелчок.

Неисправна газовая колонка Bosch WR 10-2p. При запуске слышны щелчки, и даже иногда загорается, но только если кран подачи воды открыт на максимум. Вода теплая, но недостаточно. Раньше она была намного горячее. После запуска устройства напор водопровода уже можно уменьшить, и все заработает. Если агрегат вообще не хочет работать, обдуваю его холодным воздухом, и проблема решена. Но нужно четко найти точку, в которую дуть. Он находится рядом с зеленым индикатором. Во время этой процедуры индикатор мигает, и через некоторое время устройство начинает работать. Газ подается под нормальным давлением. Что может быть?

Попробуйте уменьшить расход с помощью правой ручки управления. Для этого поверните его в сторону увеличения температуры до среднего значения. Если вы дуете воздухом на вентиль или запальник, то вам нужно просто почистить узел от пыли. Искра должна появиться всегда.

Введена в эксплуатацию газовая колонка Bosch WR 13-2. Я отрегулировал давление, оно в порядке. Но что меня смущает, так это то, что если кран открыт не полностью, хотя бы наполовину, агрегат «пыхтит», но не загорается. В паспорте нашел минимальное давление воды. Неужели минимальный расход не нормируется?

В паспорте проточного водонагревателя ВР13-2 п23 указана как номинальная мощность, так и номинальный расход при температуре воды 25С. Если вода не нагревается до нужной температуры, то клапан не открывается до конца. Для этого может быть много причин. Нужно разобраться. Например, шток водоблока двигается не в полную амплитуду, и соответственно не полностью открывает газовый запорный кран. Даже минимального разрыва мембраны достаточно, чтобы вызвать эту проблему. Внутренние клапаны также могут быть засорены. Если вы имеете дело с газовым блоком, то может быть недостаточное напряжение, подаваемое с блока управления на клапан. Может быть недостаточно, чтобы полностью открыть клапан. Мембрана также может порваться или растянуться. Шток может прилипнуть. Блок управления подает напряжение, газ из передней полости подается на пилотную горелку. На блок управления поступает сигнал о появлении пламени. После этого он подает напряжение на нижний клапан, который перекрывает подачу газа в переднюю полость. За счет давления газа в задней камере мембрана выдвигается вперед, и клапан подачи газа открывается на основную горелку. Газ выходит из передней полости, и воспламенитель выключается. Электрод контроля пламени продолжает его фиксировать, так как основная горелка включена. Ручкой регулировки подачи газа можно установить жесткость пружины, противодействующей смещению диафрагмы. Установите клапан подачи газа на основную горелку соответствующим образом.

___________________________________________________________________________________________

___________________________________________________________________________________________

___________________________________________________________________________________________

Газовая колонка Электролюкс
У меня установлена ​​колонка Electrolux GWH 275 SRN. Квартира сдается и когда я заселилась, ремонт еще не был закончен. Я должен был завершить его. Во время ремонта…

Газовые колонки Аристон
Сверху газовая колонка Аристон имеет выход для подключения к системе дымохода для обеспечения обязательного вывода продуктов сгорания за пределы корпуса. Основная задача…

Гейзер Вектор
Колонка Вектор Люкс Эко загорается, но через некоторое время перестает работать. Причин такого поведения газовой горелки несколько. Вот некоторые из них. Плохо…

Гейзеры Оазис
Два с половиной года пользуюсь газовой колонкой Оазис 20 кВт. Примерно через 6 месяцев эксплуатации начались с ним проблемы. В зимнем режиме…

Газовая колонка Bosch
Пользуемся газовой колонкой Bosch W 10 кб. В паспорте написано, что страна происхождения Германия. Она работает уже более 10 лет, и никаких проблем с ней не наблюдалось. Было всего…

Гейзеры Юнкерс
У меня газовая колонка Юнкерс WR 275. Подачу газа и давление воды настраиваю с помощью регуляторов. И настроил так, чтобы вода подавалась под 45 градусов. Сегодня…

На рынке бытовой техники, наверное, уже сложно представить бренд более известный, чем Bosch. Компания достаточно успешно поставляет продукцию под своим брендом по всему миру, начиная от утюгов, холодильников и заканчивая электроинструментом. Отдельным подразделением является производство отопительного оборудования немецкого концерна: котлов и водонагревателей от Bosch-Thermotechnika.

Твердое топливо и уже много лет отапливают дома, как в России, так и за рубежом.
Российским потребителям особенно популярны газовые колонки Bosch , отзывы о которых часто можно увидеть на специализированных сайтах. Покупателей привлекает качество и надежность при доступной цене на проточные водонагреватели от немецкого производителя.

Давайте вместе разберемся, стоит ли покупать газовую колонку Бош сегодня, учитывая такой широкий выбор производителей в наше время. Для этого необходимо рассмотреть модельный ряд, цены и технические характеристики устройства от немецкого концерна, недостатки и преимущества по сравнению с его прямыми конкурентами на рынке.

Сделаем краткий обзор газовых колонок Bosch на основе инструкции по эксплуатации, а также отзывов специалистов и покупателей. Разберем основные неисправности колонки Бош: почему не загорается запальник или тухнет фитиль и т.д.

Модельный ряд и особенности газовых колонок Бош

Газовые колонки Бош, в отличие от своего прямого конкурента, имеют очень широкий ассортимент моделей. Масса модификаций от разных по типу зажигания и исполнению, дизайну и размерам. Водонагреватели встречаются двух цветов: белого и серого.

Газовые колонки Bosch: модельный ряд

Все газовые проточные водонагреватели собираются в Португалии, разница только в одном, самая бюджетная модель колонки – “Therm 2000 O”, тип W10 KB, которая собирается в Китае. Теперь давайте рассмотрим все модели и серии, которые поставляются на российский рынок.

1. Серия Therm 2000O

Это бюджетная газовая колонка с небольшой производительностью по горячей воде 10 л/мин. Этот агрегат оснащен автоматическим розжигом от батареек, трубчатым медным теплообменником и газовой горелкой из нержавеющей стали.

Как и в колонках, содержит датчик аварийной тяги и контроля пламени, а также датчик температуры воды и систему контроля газа. Колонка Bosch W10 KB имеет компактные размеры, и купить ее можно недорого, от 8 000 рублей.

2. Серия Therm 4000O

Наиболее популярные модели доступны как с автоматическим розжигом от батареек, так и с пьезорозжигом нажатием специальной кнопки. Доступны три типа различной производительности и производительности от 10 до 15 л/мин. Газовые колонки Бош этой серии имеют качественный медный теплообменник для нагрева проточной воды с увеличенным сроком службы до 15 лет.

Также данные модели оснащены плавной модуляцией пламени горелки, с помощью которой устройство само поддерживает заданную температуру воды на выходе. Важным преимуществом данной модели является то, что данная колонка включается при давлении воды всего 0,1 атмосферы.

Проточные газовые водонагреватели этой серии имеют следующее обозначение:

– Колонка Bosch с автоматическим розжигом (присутствует артикул “В”): WR 10-2B, WR 13-2B и WR 15-2B;

– Полуавтоматическая колонка Bosch с пьезорозжигом (маркируется символом “П”): WR 10-2P, WR 13-2P, WR 15-2P.

Колонка Bosch с пьезоподжигом

3. Серия Therm 4000S

Главной особенностью данной модели является наличие вентилятора принудительной тяги. Эти колонки могут работать без дымохода, т.е. не требуется специальной конструкции. Эта функция очень удобна, когда нет возможности установить дымоход в квартире или доме.

Выброс продуктов сгорания и поступление воздуха в газовую колонку осуществляется благодаря специальной, которая устанавливается горизонтально через стену на улицу. Этот комплект является дополнительным и поставляется отдельно от самого устройства.

Еще одной важной особенностью газовых водонагревателей Bosch серии AM1E является наличие цифровой панели управления, на которую выводятся возможные ошибки в случае неисправности устройства. Также можно установить температуру воды и, благодаря еще более плавной и точной модуляции пламени горелки, чем у предыдущей модели, этот водонагреватель будет поддерживать температуру с погрешностью всего в 1 °С.

Модель выпускается с тремя виды мощности, производительностью от 12 до 18 л/мин. В отличие от других моделей, эта серия устройств энергозависима за счет встроенного вентилятора с питанием от сети 220 В. В зависимости от номинальной мощности они маркируются как WTD 12 AM E23, WTD 15 AM E23 и WTD 18 AM E23.

Газовая колонка Bosch “автомат” с закрытой камерой сгорания

4. Серия Therm 6000O

Газовая колонка Bosch шестисотой серии оснащена встроенным гидрогенератором. Автоматический розжиг в этой модели осуществляется за счет протока воды через колонку. При открытии крана вода поступает в водонагреватель, а технология HYDRO POWER автоматически включает газовый водонагреватель через специальный гидродинамический генератор.

Для розжига устройства не требуется ни пьезоэлемент, ни батарейки (батарейки). Доступны разные мощности: 10, 13 и 15 литров в минуту. Имеют аббревиатуру WRD 10-2G, WRD 13-2G, WRD 15-2G, цифры показывают производительность.

На панели управления имеется небольшой ЖК-дисплей, на котором отображается только температура воды. Этот параметр устанавливается с помощью механического регулятора на передней стороне колонки и автоматически поддерживается устройством.

5. Серия Therm 6000S А 8000S

Это промышленные модели газовых колонок от немецкого концерна. Производительность водонагревателей этих серий составляет 24 и 27 л/мин соответственно. Эти колонки способны подавать горячую воду в 4-5 кранов одновременно. Водонагреватели Bosch оснащены электроподжигом и информативным ЖК-дисплеем на лицевой стороне.

Модель 6000 серии S имеет два встроенных вентилятора для отвода продуктов сгорания и подсоса воздуха. Водонагреватель Bosch 8000 S благодаря специальной конденсационной технологии имеет повышенную эффективность нагрева воды. Кроме того, водяной клапан этой модели снабжен электроприводом.

Устройство газовой колонки Bosch

Рассмотрим подробнее внутреннюю организацию проточного водонагревателя на примере газовой колонки Bosch популярной серии Therm 4000 O модели WR с пьезорозжигом.

Внутренние части газовой колонки Bosch

1 – корпус колонки
2 – отверстия для крепления к стене
3 – смотровое окно
4 – регулятор давления воды
5 – регулятор температуры воды
6 – штуцер для газового шланга
7 – труба дымохода
8 – датчик тяги с защитным коллектором
9 – камера сгорания
10 – газовая часть
11 – пьезорозжиг
12 – водяной узел

Принцип работы газовой колонки Бош с пьезорозжигом достаточно просто. Регулятор температуры воды ставим в положение «Вкл», нажимаем кнопку этого регулятора, одновременно нажимая кнопку пьезорозжига снизу. Удерживайте кнопку термостата, пока колонка не включится. Также они устанавливают желаемую температуру воды.

Принцип розжига газовой колонки с автоматическим розжигом еще проще. Открываем кран с горячей водой на смесителе, и колонка включается сама, благодаря предустановленным в приборе батарейкам. Для газовых водонагревателей Бош они идут в комплекте с колонкой. Запальник у устройств с пьезорозжигом горит постоянно, а у автоматических колонок затухает при выключении устройства.

Технические характеристики газовых колонок Bosch серии WR

Водонагреватели от немецкого производителя могут работать как на природном, так и на сжиженном газе. Диаметр трубы для подачи газа – 3/4 дюйма, воды – 1/2. Диаметр трубы дымохода варьируется и в зависимости от конкретной модели колеблется от 115 мм до 135 мм. Другие варианты можно увидеть в этой таблице.

Газовые колонки Бош: технические характеристики

Неисправности и ремонт газовой колонки Бош

1. Гаснет пламя запальника или колонка не зажигается с первого раза.

Пилотная горелка нуждается в очистке.

2. Гаснет запальник или гаснет фитиль при открытии крана на смесителе.

Проверить давление, если ТРК работает на сжиженном (баллонном) газе.

3. Вода на выходе недостаточно горячая или холодная.

Убедитесь, что регулятор температуры на колонке находится в правильном положении.

4. Периодически гаснет запальник.

Возможно, сработал датчик тяги или температуры воды. Вам необходимо вызвать специалиста для устранения этих проблем.

5. Плохой напор воды через колонку.

Либо теплообменник колонки, либо водяной блок, либо смеситель засорен. Определите этот источник засорения и очистите его.

6. Автоматическая колонка не включается (не горит).

Проверьте состояние батарей. Замените их новыми.

Преимущества динамиков Bosch

— качественная сборка;
– качественные материалы;
– широкий модельный ряд;
– современные технологии;
– Тихая работа.

Недостатки газовых колонок Bosch

— недостаточное количество сервисных центров;
– цена за столбец;
– цены на запчасти.

Сегодня мы рассмотрели легендарного производителя бытовой техники, в частности газовых водонагревателей от немецкого концерна. Подробный разбор всех моделей, серий и спецификаций Газовые колонки Bosch . Отзывы можно найти разные, но колонки от этого производителя несомненно занимают одно из первых мест в рейтингах по качеству и надежности. Давайте посмотрим видео.

По сути, единственным недостатком устройств этой марки является их цена: модель португальской сборки будет стоить в среднем 12-15 тысяч рублей. И решать, покупать сегодня газовую колонку Bosch или нет, конечно же, только вам.

Газовые колонки Bosch (это бытовое название, полученное проточными водонагревателями) – устройства, в которых холодная вода, протекая по трубкам вокруг нагретого теплообменника, нагревается и поступает к потребителю с заданной комфортной температурой. Газовые колонки Bosch нагревают воду с помощью энергии, получаемой в процессе сжигания газа.

В конце 19 века конструкторы концерна Bosch впервые сконструировали газовую колонку. Устройство с течением времени претерпело многочисленные модернизации и в наше время представляет собой полностью автоматизированное производство, до сих пор востребованное в хозяйствах, где по ряду причин отсутствует централизованная подача горячей воды.

Сегодня проточные водонагреватели производятся компаниями по всему миру, Bosch по праву считается лидером в производстве данной продукции. Концерн Bosch предлагает потребителю широчайший ассортимент устройств с разными мощностными характеристиками, способных удовлетворить все потребности домовладельца в нагреве необходимого объема жидкости.

Современные газовые водонагреватели Bosch способны нагревать воду онлайн. Владельцу совершенно не нужно тратить время на ожидание прогрева нужного количества воды. Проточный водонагреватель напичкан всевозможными датчиками и вентилями, позволяющими получить комфортную температуру в точке водоразбора. Газовые колонки Бош, вне зависимости от модели, оснащены модуляцией мощности.

Таким образом, при увеличении забора воды автоматически увеличивается интенсивность нагрева. Если потребитель снижает давление, закрывая кран, горелка автоматически уменьшает пламя, уменьшая интенсивность работы. Основным преимуществом, которое объединяет газовые водонагреватели Bosch, является энергоэффективность и экономичность, что выливается в значительную экономию финансовых средств в виде счетов за газ.

Перед тем, как мы приступим к обзору проточного водонагревателя Bosch, предлагаем вам определиться с необходимыми параметрами устройства, которые подходят именно вам. Не нужно покупать газовую колонку Бош с «запасом» по мощности, это приведет лишь к высоким первоначальным затратам и последующему перерасходу газа и, как следствие, финансовых средств.

С другой стороны, выбор должен охватывать все потребности в потреблении горячей воды для бытовых нужд. О том, как выбрать газовую колонку Бош, мы рассказывали дважды в этот и во второй раз, в них вы найдете семь ответов на основные вопросы.

Газовая колонка BOSCH Therm 2000 O W 10 KB

Газовые колонки Bosch открывают серию приборов с начальной моделью Therm 2000 O. Несмотря на начальный уровень, бюджетный прибор включает в себя все минимально необходимые параметры для удовлетворения домочадцев в постоянном и комфортном потреблении нагретой воды.

Газовая колонка Bosch Therm 2000 O узкая монтируется в месте, где гарантировано достаточное количество воздуха, в хорошо проветриваемом помещении – обычно на кухне.

Therm 2000 O Техническое оснащение
  • Масса конструкции 10 кг.
  • Производительность 10 литров в минуту;
  • Медный теплообменник изготовлен высокоточной ультразвуковой пайкой;
  • Стабильные показатели производительности при пониженном давлении в водопроводе (от 0,15 бар)
  • Электроподжиг от двух батареек напряжением 1,5 вольта;
  • Автоматика по сигналу, полученному от специального датчика, перекроет подачу газа в случае перегрева Therm 2000 O.

Therm 2000 технические данные

Газовый проточный водонагреватель Bosch Therm 4000 O WR10/13

Если в вашем доме проблемы с вентиляцией и естественное дымоудаление затруднено, то вам стоит обратить внимание на последнюю модель Therm 4000 O , специально предназначенный для таких случаев. Газовые колонки Bosch Therm 4000 O NEW снабжены защитой от обратной тяги через специальный датчик. Therm 4000 O NEW поставляется на отечественный рынок с двумя вариантами мощности под названиями: WR10-2P S5799 и WR13-2P S5799 . Допускается установка в помещениях с постоянным проживанием людей, как правило, устройство находит свое место в кухонном пространстве.

Therm 4000 O NEW Техническое оснащение
  • Масса конструкции WR10-2P S5799 составляет 11 кг. WR13-2P S5799 – 13 кг.
  • Пьезоэлектрический розжиг;
  • Производство горячей воды WR10-2P S5799 10 литров в минуту;
  • Производство горячей воды WR13-2P S5799 13 литров в минуту;
  • Для включения устройства достаточно давления воды 0,1 атмосферы;
  • Мощность и расход воды задаются вручную и отдельно друг от друга;
  • Запальник горит постоянно в дежурном режиме;
  • Оснащен атмосферной горелкой из нержавеющего сплава, с заводскими настройками для работы от природного газа. При необходимости перенастройки для работы на сжиженном газе инженеры компании позаботились о комплекте переоборудования струи;
  • Датчик ионизации отвечает за контроль наличия пламени;
  • Автоматика по сигналу, полученному от специального датчика, блокирует подачу газа в случае перегрева Therm 4000 O.
  • Медный теплообменник изготовлен методом высокоточной ультразвуковой пайки. Срок эксплуатации – 15 лет;
  • Стабильные показатели производительности при пониженном давлении в водопроводе (от 0,15 бар).
  • Выход горячей воды с ограничителем температуры.

Therm 4

000 O NEW specifications

Gas water heater Bosch Therm 4000 S New generation WTD 12 AM E23

Geysers Bosch Therm 4000 S WTD 12 AM E23 , WTD 15 AM E23 , WTD 18 AM E23 – инженеры компании оснастили камерой сгорания закрытого типа. Эти устройства станут лучшим ответом на задачу установки устройства в квартире или загородном доме, где нет стационарного дымохода.

Закрытая камера сгорания сводит к минимуму вероятность появления запаха гари, поддерживает комфортный температурный режим и не сжигает кислород в жилом помещении.

Системные коаксиальные трубы 60/110 мм. полностью заменяет громоздкий традиционный дымоход и отлично справляется с притоком воздуха для горения и отводом продуктов горения.

Therm 4000S Техническое оснащение
  • ТРДД удаляет продукты сгорания с помощью системы коаксиальных труб 80/110 или 60/100, адаптер 80/110 не входит в комплект поставки.
  • Горелка атмосферная изготовлена ​​из нержавеющего металла, с заводскими настройками для работы от природного газа. При необходимости перенастройки для работы на сжиженном газе инженеры компании позаботились о комплекте переоборудования струи;
  • Давление воды в 0,1 атмосферы будет достаточным условием для включения устройства;
  • Труба подвода воды оборудована датчиком температуры и расхода;
  • Электронное зажигание от сети 220 В;
  • Датчик ионизации отвечает за контроль наличия пламени;
  • Комплект защитных устройств от замерзания;
  • Онлайн-температура отображается на ЖК-дисплее. Если после самодиагностики обнаружена неисправность, то индицируется ошибка с графическим представлением кода;
  • Медный теплообменник сварен высокоточной ультразвуковой пайкой. Срок эксплуатации – 15 лет;
  • Электронная модуляция по мощности и расходу, поддерживает установленное значение режима ГВС на выходе (от 35 до 60°С)
  • Газовые колонки
  • Бош определяют показание значения температуры нагреваемой жидкости с точностью плюс-минус 1˚С°;
  • Зависимость энергии от напряжения 220 В.

Инструкции по эксплуатации Therm 4000 S размещены на ресурсе в разделе

Therm 4

000 с .

Газовые колонки Bosch Therm 4000 серии O

Да-да, не удивляйтесь, похоже мы только что разобрали одноименный прибор с индексом NEW – новое поколение. Тем не менее Bosch не прекратил выпуск трех экземпляров проточных водонагревателей серии Therm 4000 O, а именно:

Диапазон мощностей Therm 4000 O лежит в пределах 17 – 26 кВт, с технической точки зрения это предполагает установившийся расход подогретой воды в количестве 10-15 литров в минуту с учетом дельты 25°С от начального до конечного состояния. Газовые колонки Bosch WR 10/13/15 сохраняют за собой ряд преимуществ, таких как проверенные временем интуитивно понятные и удобные ручки управления.

Дополнительными преимуществами газовой колонки Bosch являются простота установки, элегантный дизайн и компактные размеры. Многоуровневые степени защиты и предохранительные элементы придают устройству оптимальную безопасность, при этом не увеличивая стоимость и не переводя его в сегмент дорогих продуктов. На нашем ресурсе, в разделе газовая колонка Bosch, есть инструкция по эксплуатации Bosch Therm 4000 O, на странице.

Therm 4

000 O технические характеристики

Газовые колонки Bosch Therm 4

000 O Поиск и устранение неисправностей

Гейзеры Газовый проточный водонагреватель Bosch Therm 6000 O WRD 10 13 15 2 G

Инженерный отдел Bosch поставил газовую колонку Therm 6000 O со встроенным генератором. Технологическое решение ГЭС – современный блок розжига освободило человека от участия в процессе розжига аппарата, и сделало работу модели полностью автоматизированной.

Поток воды после открытия крана запускает вращение небольшой турбины, которая дает импульс гидрогенератору. Тот, в свою очередь, вырабатывает электрический ток, который подает его на электронный блок прибора и производит электрический разряд, способствующий запуску газовой колонки Бош.

Внутри отечественного рынка мы можем встретить три модификации: WRD 10-2G, WRD 13-2G, WRD 15-2G, где первое цифровое обозначение указывает на максимальный расход жидкости в минуту, измеряемый в литрах.

Небольшой, но многофункциональный экран расположен на панели управления, отображает температуру или информирует кодовым обозначением об обнаруженной ошибке в работе устройства. Требуемое значение температуры задается механическим регулятором и автоматически поддерживается на протяжении всего периода эксплуатации.

Техническое оснащение Therm 6000 O

  • Технологическое решение HydroPowe не требует постоянно горящего пламени фитиля. Автоматически, без пьезоэлемента или батареек, без участия человека, зажигает устройство после открытия крана от встроенного гидрогенератора.
  • Автоматический режим работы прибора самостоятельно поддерживает заданную владельцем температуру даже в моменты перепадов давления;
  • Достаточное для включения устройства значение давления воды 0,35 атм
  • Непрерывная работа не требует перерывов или других ограничений рабочего времени;
  • Заявленный срок службы теплообменника 15 лет. Материал – медь
  • В случае перегрева блокируется на охлаждение по сигналу датчика безопасности;
  • Газовые смеси дымовые под контролем датчиков;
  • Ионизационные токи контролируют наличие пламени;
  • На ЖК-экране постоянно отображается температура. При возникновении поломки выводит изображение ошибки в виде определенного цифрового кода;
  • Горелка из нержавеющей стали.

Therm 6

000 O технические характеристики

Гейзеры Bosch Therm 6000 S WTD 24 AME

Промышленная модель представлена ​​одним Therm 6000 S WTD 24 AME. Водонагреватель Therm 6000S имеет достаточную мощность, чтобы без особых усилий нагреть до горячего состояния проходящие через него 24 литра жидкости в минуту. Газовые колонки Bosch Therm 6000 S имеют конструктивное решение, позволяющее объединять приборы в каскад (максимум 12 штук).

Таким образом, суммарно газовые водонагреватели Bosch производят непрерывный поток нагретой воды в количестве 288 литров в минуту. Кстати, это решение не требует потребления электроэнергии во время ожидания, так как нагрев воды начинается тогда, когда это необходимо.

Вода нагревается только до значений, установленных пользователем, без изменения параметров даже при колебаниях давления. Это обеспечивает полное отсутствие дискомфорта при работе всей каскадной цепочки устройств.

Therm 6

000S характеристики

Газовые колонки Bosch новой серии Therm 8000 S

Повышение эффективности жидкостного нагрева достигается за счет использования новейшего конденсационного инновационного метода работы. Therm 8000 S достигает значения эффективности 100%. Производительность промышленного устройства позволяет приготовить 27 литров нагретой воды в минуту. Конструктивное решение для совместной работы в едином каскаде до 12 приборов одновременно обеспечивает постоянный поток горячего водоснабжения в количестве 324 литров в минуту.

Гейзеры Bosch Therm 8000 S предназначены для работы с предварительно подогретой жидкостью, хорошим примером является комбинированное использование системы солнечной энергии в конструкции коллекторов. Кроме того, водяной клапан серии оснащен электроприводом.

Therm 8

000S технические характеристики

Therm 6000 S, 8000 S техническое оснащение

Газовые колонки Bosch Многоуровневая система безопасности

  • За подачу сигнала температуры в дымоход отвечает специальный датчик времени. клапан, перекрывающий подачу газа в случае опрокидывания тяги;
  • Наличие огня контролирует электрод ионизации;
  • Блок управления получает сигнал температуры нагрева от датчика перегрева (резистор отрицательного температурного коэффициента (NTC)) расположенного в теплообменнике. При обнаружении чрезмерного нагрева блокирует устройство;
  • Защитные элементы: – датчик, контролирующий показания температуры воды на входе и выходе трубы; Ограничители t°С° – датчик закрытого корпуса;

Газовые колонки Bosch Therm 6000 S, 8000 S Устройство

Руководство пользователя Bosch Therm 6000 S находится в разделе Bosch, на странице. Гарантия производителя ограничена 24 месяцами. Срок службы изделия не менее 15 лет. Список сервисных партнеров представлен в виде интерактивной карты, на которой вы легко найдете ближайшую к вам ремонтную мастерскую.

Благодаря широкому набору функций и высокому качеству газовая колонка Bosch пользуется огромной популярностью во всем мире. С помощью этого агрегата можно создать автономное горячее водоснабжение в квартире, частном коттедже или загородном доме. На рынке большое изобилие моделей этой марки, среди которых простой покупатель может растеряться и купить газовую колонку Бош, не подходящую для тех или иных условий. Чтобы избежать такой ситуации, следует подробно изучить принцип работы водонагревателей, характеристики и разновидности.

Рейтинг лучших моделей газовых колонок Bosch

На официальном сайте компании представлен широкий ассортимент газовых водонагревателей Bosch, благодаря чему каждый потребитель сможет подобрать для себя вариант по стоимости и техническим характеристикам . Каждая классификация отличается типом зажигания, мощностью и исполнением, но все они выполнены в двух основных оттенках:

  • Белый;
  • Серый.

Модификации производятся на португальском заводе, но приобрести устройства Bosch можно в Москве, Санкт-Петербурге и в любом другом городе через официальных представителей. Есть отдельная серия газовых колонок, которая собирается в Китае, по сути это самый бюджетный вариант. Рассмотрим подробнее, какие версии устройств поставляются на отечественный рынок.

Bosch 2000-O THERM

Эта линия считается самой дешевой, так как имеет относительно невысокую производительность до 10 л/мин. и предполагает работу в комплексе с одной точкой водозабора.

Водонагреватели имеют аккумуляторную систему розжига, трубчатый теплообменник из медного материала и стальную горелку. Агрегаты имеют регулятор степени тяги и уровня пламени. Устройства также были оснащены датчиком температуры потока жидкости и газа. В эту версию входит устройство Bosch W 10 KB с компактными габаритными параметрами и ориентировочной стоимостью 8 000 рублей.

Bosch 4000-O THERM

Самая востребованная серия газовых колонок Bosch, которая выпускается с автоматическим методом розжига или пьезорозжигом. В первом случае водонагреватели работают от батареек и требуют регулярной замены источника напряжения, второй вариант требует постоянного нажатия клавиши для начала работы. На рынок поставляется 3 разновидности, с разными показателями мощности и уровнем производительности – 10-15 л/мин.

БОШ ВР 10-2 Р23

Агрегаты имеют теплообменник, состоящий из медного материала, за счет чего прибор имеет повышенный срок службы до 15 лет. Помимо всех модификаций, они оснащены плавной модуляцией пламени горелки, благодаря чему устройство способно самостоятельно поддерживать заданный температурный режим даже при скачках давления.

Одним из важнейших преимуществ является возможность функционирования при давлении воды в водопроводной системе 0,1 атм.

В данную классификацию входят следующие модели:

  • модификации машины с приставкой “В” – WR10 2В, 13 2В, 15 2В;
  • Полуавтомат
  • с приставкой “П”, указывающей на наличие пьезорозжига – газовая колонка Bosch WR 102P, 13 2P, 15 2P.

Каждый вариант имеет индивидуальный метод розжига колонки. В первом случае розжиг осуществляется без участия пользователя при открытии клапана забора воды, во втором случае нужно поджечь фитиль в устройстве простым нажатием нужной клавиши.

Водонагреватели с пьезорозжигом значительно дешевле приборов с электроподжигом, но каждый из вариантов имеет свои недостатки – необходимость замены батареек, неудобство включения колонки на расстоянии вытянутой руки и т. д.

Bosch 4000-S THERM

Основной отличительной чертой аппаратов этой серии является наличие в конструкции вентилятора, создающего принудительную тягу. Устройства способны функционировать без дымоходной системы, поэтому нет необходимости в специальном обслуживании. Такие агрегаты особенно актуальны для владельцев квартир, в которых нет возможности обустроить дымоход.

Therm 4000 S WTD 12AM E23

Вывод продуктов сгорания и подача свежего воздуха осуществляется коаксиальным дымоходом. Этот элемент необходимо установить горизонтально через стену прямо на улицу. Продается как дополнительная опция и, как правило, поставляется отдельно от газовой колонки.

Также в агрегатах имеется цифровой дисплей для определения кодов ошибок, установки температурного режима и других программ. Это устройство, благодаря устройству модуляции пламени горелки, может поддерживать заданный режим с погрешностью до 1°С.

В линейку входят следующие модели:

  • WTD 12AM E-23;
  • 15:00 E-23;
  • 18:00 E-23.

Отсюда становится понятно, что модификации производятся в трех вариантах по мощности и интенсивности нагрева 12-18 л/мин. У них есть недостаток – устройства питаются от сети 220 В, поэтому модели считаются полностью энергозависимыми.

ВИДЕО: Газовая колонка Bosch Therm 4000 O (обзор и настройка)

Bosch 6000-O THERM
Устройства

Bosch 10 2G, WRD 13 2G, 15 2G оснащены гидрогенератором и автоматическим розжигом горелки, который осуществляется при помощи протока воды. При открытии крана жидкость циркулирует в колонку, и система Hydro Power автоматически запускает устройство с гидродинамическим генератором. В этом случае батарейки или пьезоэлемент не требуются.

Therm 6000 WRD 10 2G

Что касается эффективности нагрева, то она составляет 10-15 л/мин., в зависимости от модификации. Панель управления оснащена жидкокристаллическим экраном, на котором отображается вся информация о работе устройства.

Газовая колонка Bosch 6 000-S, 8 000-S THERM

Эти серии считаются промышленными, поскольку способны производить 24 и 27 л/мин. и работать на 4 смесителях. Гейзеры имеют электроподжиг и жидкокристаллический экран на передней панели.

THERM 8000 WTD 27 AME

В первом случае агрегаты комплектуются двумя вентиляторами, во втором – специальным конденсационным устройством и электроприводом.

Частые проблемы

Каждый потребитель должен знать о проблемах, с которыми он может столкнуться при эксплуатации газовой колонки Бош. Вне зависимости от того, какая это модель W10 KB или WRD 13 2G, где она была куплена и по какой цене, при использовании могут возникнуть следующие ситуации:

  1. Водонагреватель не зажигается или огонь гаснет через несколько секунд после запуска. Запальная горелка нуждается в чистке.
  2. Фитиль гаснет, когда начинается набор воды. Регулятор давления топлива нужно проверить. Это необходимо сделать, если устройство работает на бутилированном топливе.
  3. Жидкость прогревается недостаточно или вообще не меняет исходную температуру. Необходимо проверить, правильно ли установлена ​​ручка регулировки температуры, расположенная на передней панели панели управления.
  4. Запальник гаснет без причины. Вероятно, включен регулятор степени тяги или температурного режима воды. Для этого потребуется вмешательство мастера по ремонту газовых колонок Бош.
  5. Снизилось давление воды на выходе из колонки. Причина проблемы – загрязнение теплообменника, крана, водяного узла. Необходимо выявить источник и очистить его.
  6. Водонагреватель с автоматической системой не запускается. Батареи могут быть разряжены или повреждены, вам необходимо заменить их новыми.

Покупка электроприбора: плюсы и минусы

Для того, чтобы понять, нужен этот прибор в доме или нет, рекомендуется прочитать отзывы реальных людей. Мы, в свою очередь, проанализировали их и получили вот такую ​​сводную таблицу.

Преимущества агрегатов:

  • высокое качество сборки, комплектующих;
  • большой ассортимент с различной ценовой политикой;
  • современных технологий;
  • отсутствие шума во время работы.

Минусы устройств:

  • возникли проблемы с поиском сервисного центра для обслуживания;
  • высокая стоимость ремонта и запчастей.

ВИДЕО: Как выбрать водонагреватели Bosch – в чем разница

Инструкция Bosch WR11..P… (страница 1 из 12) (Английский)

  • Page 1

    Инструкция по установке и эксплуатации

    Газ Проточная Вода Отопитель

    WR8..P…
    WR11..P…

    6 720 607 884 (2009 г./05) RU

    С пьезоподжигом и двойной системой безопасности
    , состоящей из монитора дымовых газов и датчика температуры теплообменника
    .

    Инструкции по технике безопасности:
    Если

    вы чувствуете запах газа:
    Не используйте электрические выключатели.
    Не звоните из опасной зоны.
    Перекрыть газовый кран.
    Откройте окна и проветрите комнату.
    Находясь снаружи, позвоните в газовую компанию и уполномоченному установщику
    .

    Не используйте и не храните поблизости легко воспламеняющиеся материалы
    прибора.


    Установка и обслуживание прибора могут выполняться только уполномоченным техническим специалистом.
    Прибор следует регулярно обслуживать, чтобы
    обеспечить его безупречное и безопасное рабочее состояние.
    Если существует риск замерзания, прибор необходимо
    выключить и слить воду. Если прибор не сливался
    во время холодного периода, при повторном включении убедитесь, что он
    производит горячую воду. При возникновении проблем обратитесь к установщику

  • Page 2

    Содержание
    1.

    Технические характеристики и размеры

    1.1
    1.2
    1,3
    1.4
    1,5
    1,6

    Категория, тип прибора и номер утверждения …… 2
    Общая описание. …………………………………………. ….. 2
    Пояснение к коду модели ………………………………… ….. 2
    Размеры ………………………………… ………………………… 3
    Конструкция прибора ………….. …. ………………………………………… 3
    Технические характеристики ………………………………………….. .. 4

    2.

    Условия для установки

    2.1
    2.2
    2.3
    2.4

    Правила …………………. ………………………………………. 5
    Местоположение …………………………………………. …………………………… 5
    Крепление прибора ……………… ……………………………….. 5
    Подключение к водопроводу ….. …………………………………………. …… 5

    1.

    Технические характеристики и размеры

    1.1

    Категория, тип устройства и номер разрешения

    2.5 Газовое подключение ………………….. ……………………………….. 5
    2.6 Дымоход …. …………………………………………. …………………………… 6
    2.7 Ввод в эксплуатацию ………………………… . ………………………………………… … 6
    3.

    Эксплуатация и техническое обслуживание

    3.1
    3,2
    3,3
    3,4
    3,5
    3,6
    3,7
    3,8

    Функция …………………………… ………………………………………… 7
    Контроль температуры воды …………………………………………. 7
    Настройки прибора …………………………………………. … 7
    Техническое обслуживание ……………………………….. ………………………….. 7
    Очистите прибор ……………… ……………………………….. 7
    Устройство защиты от дымовых газов ………………………………………… …….. 7
    Переход на другой тип газа …………………… 8
    Исправление проблем …………………………………………. ……………. 8

    4.

    Эксплуатация …………………. ………………………………… ………. … 12

    0464 BQ 20
    МОДЕЛЬ

    СТРАНА
    BE, CH, ES, FR, GB, IT, PT, LU, HR
    WR8/11 P…
    NL, DE
    B11BS
    ТИП

    1.2

    Общее описание

    Этот водонагреватель оснащен пьезосистемой.
    Гарантированная безопасность обеспечивается:
    – газонепроницаемым ионизационным детектором, предотвращающим утечку газа
    при отсутствии пламени.
    – Устройство защиты от дымовых газов, которое отключает прибор, если
    дымоход не работает должным образом.
    – Ограничитель температуры, защищающий теплообменник
    от перегрева.
    Теплообменник не имеет футеровки из олова/свинца.
    Автоматический водяной клапан из армированного стекловолокном 9полиамид 0367, 100% перерабатываемый.
    Автоматическое управление потоком воды поддерживает постоянный расход
    даже при колебаниях давления подачи.
    Пропорциональная регулировка расхода газа и воды, чтобы
    обеспечить равномерный градиент температуры.
    Газовый клапан с регулируемой производительностью с помощью ползункового регулятора.

    2

    1.3

    КАТЕГОРИЯ
    I3+
    I3B/P

    Расшифровка кода модели

    W

    R

    8002 31

    S…

    W

    R

    11

    P

    31

    S…

    W
    R
    8
    P
    31
    S…

    Gas instantaneous water heater
    Proportional output Контроль
    Скорость потока (L/мин)
    Пьезо зажигание
    LPG (бутан/пропан)
    Код страны

    6 720 607 884

  • Page 3

    1,4

    Размеры
    1.
    2.
    3.

  • 4.
    5.
    6.
    7.
    8.
    9.
    10.
    11.
    12.

    Крышка передняя
    Отверстие для крепления к стене
    Смотровое окно
    Регулятор температуры
    Регулятор мощности
    Подключение газа
    Штуцер выхлопной трубы
    Автоматический газовый клапан
    Пьезоэлектрический
    Водяной клапан

    Рис. 2
    Размеры
    (мм)
    WR8..P…
    WR11..P…

    1,5

    A

    C

    C

    3 B

    E

    F

    G

    H (Ø)
    LPG

    310

    580

    228

    112,5

    463

    60

    25

    3/4″

    Appliance design
    1.
    2.
    3.
    4.
    5.
    6.
    7.
    8.
    9.
    10.
    11.
    12.
    13.
    14.
    15.
    16.
    7 17.
    18.
    19.
    20.
    21.
    22.
    23.
    24.
    25.
    26а
    26б
    27.
    28.
    29.
    30.

    Теплообменник
    Основная горелка
    Инжектор
    Клапан медленного розжига
    Регулятор температуры
    Вентури
    Регулировочный винт мин. расход воды
    Водяной клапан
    Водяной дроссель
    Водяной фильтр
    Мембрана
    Трубка холодной воды
    Магнитный узел
    Трубка подачи газа
    Газовый фильтр
    Регулировочный винт
    Пилотный фильтр
    Пьезоэлектрический
    Трубка горячей воды
    Регулятор выхода Главный газовый клапан
    Кнопка воспламенителя
    Газовый клапан для пилотной горелки
    Pilot burner injector
    Gas valve
    Testing point for supply pressure
    Testing point for burner pressure
    Thermocouple
    Igniter electrode
    Temperature limiter
    Flue gas safety device

    Fig. 3
    6 720 607 884

    3

  • Page 4

    Технические характеристики

    Дымоход
    характеристики***

    Характеристики системы водоснабжения

    Газоснабжение
    характеристики *

    Мощность и тепло
    потребность

    1.6

    *
    **
    ***

    4

    Технические характеристики

    Символ

    Единица измерения

    WR8 2 R8

    3 макс. тепловая мощность

    Pn

    кВт

    11,8

    19,2

    Номинальная мин. тепловая мощность

    Pмин

    кВт

    7,0

    7,0

    кВт

    7,0 – 11,8

    7,0 – 7,2 макс. мощность 3 90

    3 90 тепловложение

    Qn

    кВт

    13,5

    21,8

    Мин. heat input

    Qmin

    kW

    8.1

    8.1

    G30/G31

    mbar

    28-30/37

    28-30/37

    G30/G31

    kg/h

    1

    1,6

    12

    12

    PW

    Бар

    12

    12

    Давление питания
    LPG (бутан/пропан)
    Потребление
    LPG (Butane/Propane)
    . 0367 Количество форсунок
    Макс. Давление воды **
    Управление температурой при максимальной установке
    Повышение температуры

    ° C

    50

    50

    Скорость потока

    л/мин

    3,5

    5,5

    0,1

    9000 2,5

    0,1

    9000 0,1

    0,1

  • 9000 00003

    0,1

  • 9000 00003

    увеличение

    °C

    25

    25

    Мин. рабочее давление

    pwmin

    Контроль температуры при минимальной настройке
    Расход

    л/мин

    7

    11

    Мин. operating pressure

    bar

    1

    1

    Draught requirement

    mbar

    0.015

    0.015

    Flow rate

    g/s

    13

    13

    Temperature

    °C

    170

    170

    Hi 15°C – 1013 мбар – сухой :
    СНГ: Бутан 45,7 МДж/кг (12,7 кВтч/кг)
    Это значение не должно превышаться с учетом расширения воды
    При максимальной номинальной тепловой мощности

    Пропан 46,4 МДж/кг (12,9 кВтч/кг)

    6 720 607 884

  • Стр.
    на заводской табличке.
    2.1
    Правила
    Правила газовой безопасности (установка и использование) 1998 г.
    Согласно закону Великобритании, компетентное лицо в соответствии с
    с вышеуказанными правилами устанавливает все газовые приборы.
    Неправильная установка приборов может привести к
    судебное преследование.
    В ваших интересах и в интересах безопасности обеспечить соблюдение
    закона.
    Дома на колесах и дома отдыха:
    установка должна соответствовать следующим стандартам Bs 5482:2
    Вентиляция сжиженного нефтяного газа и EN721.
    2.2
    Расположение
    Прибор следует размещать в хорошо проветриваемом помещении, где
    он не будет подвергаться воздействию отрицательных температур.
    Во избежание коррозии воздух для горения не должен содержать
    каких-либо коррозионно-активных веществ. Вещества, классифицируемые как способствующие коррозии, включают галогенированные углеводороды, такие как
    содержится в растворителях, красках, клеях, аэрозольных пропеллентах и ​​
    различных бытовых чистящих средствах. При необходимости должны быть приняты соответствующие меры.
    За исключением дымохода, температура поверхности
    прибора ниже 85 °C. Поэтому никаких специальных мер безопасности
    не требуется.
    Устанавливайте устройство, как показано на рис. 5.
    Всегда устанавливайте устройство в месте, где
    температура ниже нуля. Если это невозможно, прибор
    необходимо выключить и разрядить, а батареи
    удаляют всякий раз, когда есть риск замерзания.
    Не устанавливайте прибор в помещениях, где свободный объем
    меньше 8 м3.

    в крайних случаях может полностью засорить прибор.
    Пометьте трубы горячей воды (рис. 4, поз. B) и холодной воды (рис. 4, поз. A
    ), чтобы не перепутать их.
    Подсоедините трубу к автоматическому водяному клапану с помощью входящего в комплект соединительного комплекта
    .

    Рис. 4 Подключение воды
    Для предотвращения проблем, вызванных внезапными колебаниями давления
    в водопроводе, на выходе воды целесообразно установить обратный клапан
    .
    2,5
    Подключение газа
    Следите за тем, чтобы грязь не попала в отверстие ввода газа.
    Убедитесь, что тип газа, указанный на заводской табличке прибора
    , совпадает с газом, поставляемым газовыми службами.
    Выберите диаметр трубы в соответствии с мощностью устанавливаемого проточного водонагревателя
    .
    Установите газовый кран как можно ближе к прибору.

    Воздухозаборник
    Помещение, в котором должен быть установлен прибор, должно быть
    обеспечено зонами входа свежего воздуха в соответствии с приведенной ниже таблицей
    .
    Устройство
    WR 8
    WR 11

    Минимальная площадь
    2

    ≥ 60 см

    Минимальные требования указаны выше. Необходимо всегда соблюдать местные правила
    .
    2.3
    Крепление прибора
    Снимите регулятор температуры и регулятор мощности.
    Снимите внешний корпус, сдвинув его вперед, а затем подняв
    вверх.
    Закрепите прибор с помощью прилагаемых втулок и крючков
    так, чтобы он стоял вертикально.
    Никогда не кладите прибор на водопроводные или газовые трубы
    .
    2.4
    Подключение к водопроводу
    Рекомендуется слить воду из прибора перед его установкой, так как
    наличие грязи или песка внутри может уменьшить скорость потока воды и,
    Крайне важно, чтобы все проточные водонагреватели
    соединяются с дымоходом соответствующего размера с помощью
    газонепроницаемого соединения.
    Дымоход должен быть изготовлен из оцинкованного железа, алюминия, нержавеющей стали
    или фибробетона. Установите, как показано на рис. 5.
    Следует использовать гибкую или жесткую трубу, вставьте ее в раструб дымохода
    . Внешний диаметр трубы
    должен быть немного меньше размера, указанного в таблице размеров приборов
    .

    Рис. 5

    Минимальные расстояния (см)

    2.7
    Ввод в эксплуатацию
    Включить газовый и водяной краны и проверить все соединения
    на герметичность.
    Проверьте исправность устройства защиты от дымовых газов, действуйте, как описано для
    в разделе 3. 6.

    6

    6 720 607 884

  • Page 7

    3.

    Эксплуатация и техническое обслуживание

    Запрещается прикасаться к герметичным частям.
    3.1
    Функция
    Этот водонагреватель оснащен пьезоподжигом, который упрощает ввод в эксплуатацию.
    В первую очередь необходимо перевести регулятор выхода из положения
    «выкл» в положение «зажигание» (см. рис. 7).
    Нажмите ползунковую ручку управления, а затем нажмите пьезо-кнопку
    . Отпустите ползунковый регулятор примерно через 15
    секунд, если пилотное пламя не горит, повторите операцию
    .
    Зажигание может быть неудачным из-за наличия воздуха
    внутри трубы подачи газа, особенно при первом подключении или
    после длительного бездействия. В этом случае оставьте вывод
    ручка управления полностью нажата до тех пор, пока
    газовая трубка не будет полностью продута.
    Сдвиньте заслонку управления подачей газа полностью вправо, чтобы получить максимальный выход
    . Перемещение ползунка управления подачей газа влево уменьшает мощность
    .
    Для оптимизации энергопотребления отрегулируйте регулятор выхода
    , чтобы обеспечить минимальную требуемую мощность.
    После выполнения этих процедур зажигание основной горелки
    будет происходить автоматически при каждом открытии крана горячей воды
    , поскольку запальная горелка горит постоянно.
    Если вы хотите выключить обогреватель, переместите ползунок
    в крайнее левое положение. Через несколько секунд запальник
    погаснет.
    Если существует риск замерзания, выключите прибор и
    слейте воду из прибора.
    Опасность: область перед горелкой может нагреваться до очень высокой температуры
    , и существует риск ожога при контакте.
    3.2
    Регулятор температуры воды
    Регулятор температуры воды используется для регулировки расхода воды
    и, следовательно, температуры воды до желаемого уровня
    настройка.
    Поворот регулятора по часовой стрелке уменьшает расход воды
    и увеличивает температуру; поворот регулятора против часовой стрелки увеличивает расход воды и снижает температуру
    .
    Если температура установлена ​​настолько высокой, насколько это необходимо, потребление энергии
    снижается, а вероятность образования накипи
    в теплообменнике сводится к минимуму.
    3,3
    Регулировка прибора
    Все проточные водонагреватели настраиваются на заводе и
    не требуют дополнительной регулировки.*
    Водонагреватели, использующие LPG (сжиженный нефтяной газ, т. е.
    бутан/пропан), настроены на рабочее давление, указанное на идентификационной табличке
    (28–30/37 мбар).
    Приборы, работающие на природном газе, настроены на индекс Воббе 15 кВтч/
    м3 и давление подачи 20 мбар.
    * Запрещается вмешиваться в запечатанные компоненты.

    6 720 607 884

    3.4
    Техническое обслуживание
    Устройство должно обслуживаться только сертифицированным инженером
    .
    Капитальный ремонт следует проводить через два года.
    Капитальный ремонт должен включать тщательную очистку теплообменника
    , горелки, пилотной горелки и фильтра автоматического водяного клапана
    .
    При необходимости внутреннюю часть теплообменника и соединительные трубы
    следует очистить от накипи.
    Проверить герметичность газового и водяного клапанов и выполнить полную функциональную проверку
    .
    Если необходимо заменить компоненты, используйте только оригинальные запасные части Bosch
    .
    3,5

    Промыть прибор

    Если есть риск замерзания, действуйте следующим образом:
    Снимите стопорную скобу с резьбовой втулки (поз.1).
    Снять резьбовую втулку (поз. 2) с водяного клапана.
    Слейте всю воду из прибора.

    Рис. 6

    Продувка прибора

    3.6
    Устройство защиты от дымовых газов
    Повторный ввод в эксплуатацию должен производиться только квалифицированным специалистом
    .
    Устройство защиты дымовых газов ни при каких обстоятельствах
    нельзя отключать, имитировать или заменять каким-либо другим компонентом
    .
    Эксплуатация и меры предосторожности
    Устройство безопасности дымовых газов проверяет эффективность удаления дымовых газов
    дымоходом. Если этого недостаточно, прибор
    автоматически выключается, чтобы продукты сгорания
    не попали в помещение, в котором
    был установлен прибор. Устройство защиты дымовых газов сбрасывается после периода охлаждения.
    Если прибор выключается во время работы, проветрите помещение
    . Подождите около 10 минут, затем перезапустите прибор.
    Если проблема повторяется, вызовите инженера. Пользователь никогда не должен
    вносить любые изменения в прибор.
    Техническое обслуживание
    В случае неисправности предохранительного устройства дымовых газов действуйте, как
    , следующим образом:
    – Отвинтите крепежный винт предохранительного устройства дымовых газов.
    – Отсоедините разъем блока воспламенения
    – Отсоедините разъем аккумулятора
    Замените поврежденный компонент новым и установите на место, используя
    , в обратном порядке, изложенному в тексте выше.

    7

  • Стр. 8

    Функциональная проверка*
    Функциональная проверка устройства защиты от дымовых газов:
    – Отсоединить дымоход
    – Замените трубой (длиной около 50 см) с запаянным концом
    – Установите трубу вертикально
    – Запустите прибор на номинальной мощности и установите регулятор температуры
    на максимальную температуру.
    В этих условиях устройство должно отключиться
    через две минуты. Снимите временную трубу и снова подсоедините дымоход
    .
    * Эта работа может выполняться только сертифицированным инженером.
    3,7
    Переход на другой тип газа
    Используйте только оригинальный комплект для переоборудования Bosch. Преобразование
    может выполняться только уполномоченным техническим специалистом.
    3.8
    Поиск и устранение неисправностей
    Установка, обслуживание и ремонт могут выполняться только сертифицированным инженером.
    В следующей таблице показаны лишь некоторые решения простых проблем.
    Проблема
    Пилотное пламя остается горящим.

    Причина

    Решение

    Заблокирована пилотная горелка.

    Очистить.*

    Сработало устройство защиты от дымовых газов

    Проветрить помещение. Подождите 10 минут, затем перезапустите 9прибор 0367. Если проблема повторяется, позвоните сертифицированному специалисту по номеру
    .

    Сработал ограничитель температуры.

    Подождите 10 минут, затем перезапустите устройство. Если проблема
    повторяется, вызовите уполномоченного техника.

    Требуется несколько попыток для включения запальника.
    Желтое пилотное пламя.
    Пламя гаснет во время работы прибора.

    Вода недостаточно горячая.

    Вода недостаточно горячая, слабое пламя.

    Проверить положение селектора выхода и отрегулировать
    в соответствии с потребностями.
    Слишком низкое динамическое давление подачи газа.

    Проверьте регулятор газового баллона и замените его, если
    несовместим или поврежден. *
    Проверьте, не замерзает ли газовый баллон (бутан)
    во время работы прибора, и при необходимости переместите его в более теплое место
    .

    Уменьшенный расход воды.

    Недостаточный расход на входе.

    Проверить и отрегулировать.

    Грязь в водопроводном кране или смесителе.

    Проверить и очистить.

    Засорен автоматический водяной клапан.

    Очистите фильтр.*

    Теплообменник засорен (накипь).

    Чистый и декаль по мере необходимости.*

    Операции, отмеченные «*», могут выполняться только утвержденным техником

    8

    6 720 607 884

  • Page

    6 720 607 884

  • .
  • Страница 10

    10

    6 720 607 884

  • Страница 11

    6 720 607 884

    11

  • 5 Страница0002 4.

    Эксплуатация
    Открытие всех газовых и водопроводных кранов
    Выпуск воздуха из труб
    Зажигание

    Нажать и удерживать ползунковую ручку

    Отпустить ползунковую ручку
    примерно через 10 секунд
    Нажать пьезоэлемент

    3 воспламенитель

    Повторите эти шаги, если пламя не горит

    Регулятор мощности

    Уменьшение мощности

    Увеличение мощности

    Регулировка температуры
    Поворот регулятора против часовой стрелки

    Поворот регулятора по часовой стрелке

    увеличивает расход воды,
    снижает температуру воды

    уменьшает расход воды и
    повышает температуру воды

    Выключение
    Переместите ползунковый регулятор в крайнее левое положение

Не загорается пламя в газовой колонке Бош: возможные причины и решения

Проблема отсутствия горячей воды актуальна не только в отдаленных селах и поселках, загородных домах частного сектора, но и в квартирах многоквартирных домов. Именно поэтому водонагреватели остаются востребованными и пользуются спросом.

Однако, как и у всей техники, у газовых колонок в определенные периоды использования появляются неисправности, мешающие нормальной работе. Одна из самых частых проблем – не зажигается пламя в газовой колонке Бош. В нашей статье мы рассмотрим причины возникновения данной проблемы у различных видов газовых колонок и способы их устранения.

Содержание статьи:

  • Особенности розжига газовых колонок Bosch
    • Therm 2000 O Series
    • Therm 4000 O Series
    • Therm 4000 S Series
    • Therm 6000 O Series
    • Therm 6000 S и 8000 S Series
  • Почему динамик не загорается или не гаснет?
    • Проблема №1 – пламя не загорается с первого раза
    • Проблема №2 – затухание фитиля газового котла
    • Проблема №3 – затухание колонки при ее работе
    • Проблема №4 – гаснет газовый запальник
  • Профилактика Гейзера
  • Выводы и полезное видео по теме

Особенности розжига газовых колонок Bosch

Водонагреватель газовый газовый, получивший бытовое название «газовая колонка», представляет собой техническое устройство, в котором нагрев воды осуществляется за счет энергии, выделяющейся при сгорании бытового газа .

Разные модели водонагревателей марки, отличающиеся функциональностью и дизайном, также имеют разный тип розжига. Поэтому причины проблем с розжигом пламени могут быть разными. Но чтобы их диагностировать, для начала желательно ознакомиться с общей схемой .

Базовая конструкция газовой колонки, используемой для всех моделей производства Bosch. Основное отличие моделей заключается в типе розжига и расположении ручки управления модуляцией

Гейзеры Bosch, несмотря на множество модификаций, отличающихся типом розжига и исполнением, соответствует общей схеме сборки и состоит из следующих элементов:

  • арматура газовая – изогнутая металлическая трубка, по которой поступает газ и элементы управления расходом газа;
  • фитиль газовый – устройство для розжига пламени;
  • горелка – место, где происходит процесс сжигания газа;
  • теплообменник – специальный бак, через который проходит трубка с проточной водой; это место, где нагревается вода;
  • датчики температуры дымовых газов – необходимый элемент для контроля исправности колонки;
  • кнопка пьезорозжиг — необходимо запустить колонку;
  • ручка модуляции колонки – используется для увеличения мощности подачи газа;
  • удаление продуктов сгорания .

Колонки разных серий могут отличаться по типу розжига, набору датчиков и другим конструктивным элементам. Далее ознакомимся с основными, важными в случае самостоятельной диагностики неисправности.

SeriesTherm 2000 O

Доступная версия. Средняя производительность: 10 литров горячей воды нагревается до необходимой температуры за 1 минуту. Устройство этой серии оснащено автоматическое зажигание , работающее от батареек.

Также в конструкцию включены датчики и датчики контроля расхода газа, контроля пламени и контроля тяги.

Модель Therm 2000 O имеет механическое управление и ограничение по температуре нагрева. С помощью ручек модуляции на передней панели можно настроить необходимую силу подачи газа вручную

СерияTherm 4000 o

Модели этой серии доступны в 2-х версиях: с автоматическим розжигом от батареек и пьезоподжиг . Разные по мощности, они могут нагревать от 10 до 15 литров воды в минуту.

Гейзеры этой модели имеют ряд преимуществ:

  • равномерная регулировка модуляции колонки, что позволяет поддерживать заданную температуру воды;
  • нагревает воду даже при низком давлении напора струи (достаточное давление – 0,1 Атм).

Для отличия варианта розжига в обозначении этих газовых водонагревателей используются буквы Б – колонки с автоматическим розжигом, а Р – колонки с пьезорозжигом.

Регулятор расхода газа в колонке Therm 4000 O Series позволяет более точно установить температуру воды. Они также оснащены медными теплообменниками высочайшего качества. Их срок службы увеличился до 15 лет

Серия Therm 4000 S

Колонки этой серии часто устанавливаются в квартирах с проблемным дымоходом. Забор воздуха и удаление продуктов сгорания происходит во внешнюю стену.

Также установлена ​​на передней панели электронная панель управления . Это дает возможность контролировать работоспособность колонки (в случае нарушения информация о неисправности выводится на панель), а также устанавливать минимальную погрешность температуры воды – 1 градус.

Выходная мощность находится в диапазоне 12-18 литров воды в минуту. Главный минус в том, что при отсутствии электричества колонка работать не будет.

Для громкоговорителей серии Therm 4000 S крепление на дымоход не требуется. Благодаря наличию вентилятора обеспечивается принудительная тяга. Установка коаксиального дымохода требует помощи специалиста

Серия Therm 6000 o

Используемый в этой серии газовых водонагревателей встроенный гидрогенератор позволяет осуществлять автоматический розжиг пламени при открытии крана с водой.

На лицевой стороне расположен жидкокристаллический дисплей, отображающий температуру выходящей воды. Однако этот параметр устанавливается механически с помощью ручки. Производительность водонагревателей этой серии составляет 10, 13 и 15 литров воды в минуту.

Водонагреватель серии Therm 6000 O оснащен технологией HYDRO POWER, которая устраняет необходимость в батареях или пьезоэлектрическом элементе для розжига. Поддерживаемая температура воды отображается на передней панели

Серии Therm 6000 S и 8000 S

Эти модели изготавливались для общественного пользования (кухни ресторанов и столовых, общественные бани, душевые на заводах, больницах, фабриках). Они способны обеспечить горячей водой до 5 баллов без потери градуса. Дисплей используется для настройки. Зажигание для этого типа – электрическое .

Для обеспечения мощности газовых колонок серии Therm 6000 S одновременно используется несколько вентиляторов. В моделях Therm 8000 S для эффективного нагрева потока воды используется технология конденсации.

Почему динамик не загорается или гаснет?

Периодически возникающие нарушения в работе этих устройств связаны не с техническими дефектами, а с износом в процессе эксплуатации. Как и любой технический инструмент, газовые колонки необходимо периодически проводить.

Перечень основных неисправностей:

  • невозможно начать работу с первой попытки розжига;
  • ослабление фитиля;
  • гашение розжига при изменении мощности подачи воды краном на смесителе;
  • слабый нагрев воды;
  • запальник периодически гаснет;
  • низкое давление воды в системе газопровода.

При возникновении этих неисправностей обращаться к мастеру не обязательно, т. к. некоторые из них можно решить самостоятельно, выполняя определенный алгоритм работы и соблюдая правила техники безопасности.

Для решения проблемы потребуется снять внешний кожух колонки. Независимо от типа, перед снятием необходимо открутить крепления

Проблема №1 – пламя не загорается с первой попытки

Для начала стоит выполнить самые элементарные действия – проверить положение водяных и газовых клапанов . При отсутствии подачи одного из них колонка автоматически блокируется.

Если для запуска колонки используются аккумуляторы, то необходимо проверить их работоспособность. И в случае выписки.

Если проблема не устранена, следующим шагом будет проверка дымохода. Любое попадание мусора и даже объемное скопление сажи на стенках дымохода может привести к выходу из строя – отсутствию тяги. Содержание дымохода в чистоте является необходимостью, которая предотвратит попадание угарного газа внутрь.

При отсутствии датчика тяги, постоянно контролирующего уровень тяги во время работы, проверить его наличие можно самостоятельно. Достаточно воспользоваться горящей спичкой, которую нужно поднести к отверстию в столбике. Отсутствие смещения пламени укажет на засорение системы вентиляции. Выключите колонку и прочистите дымоход.

Другой причиной может быть слабый . Это определяется визуально при открытии крана.

Если давление достаточное, проблема может заключаться в следующем:

  • загрязнение сетчатого фильтра системы водоснабжения;
  • при загрязнении самой системы водоснабжения;
  • засор в фильтре смесителя.

Если первую проблему легко решить промывкой сетчатого фильтра, то для решения второй и третьей проблем потребуется открутить патрубки на входе, предварительно отключив подачу газа и воды, и промыть систему . специальное чистящее средство.

Для решения проблемы загрязнения сетчатого фильтра необходимо снять гидроблок, разобрать его, тщательно очистить и промыть сетку

Следующая причина слабая . Эту неисправность ни в коем случае нельзя устранять самостоятельно. Обязательно обратитесь к специалисту.

Неправильно настроенный запальник может быть причиной неисправности колонки. Это происходит, когда давление газа в магистрали не соответствует типу воспламенителя. В случае низкого давления газ, необходимый для воспламенения, уходит вниз. Для более стабильной работы системы розжига необходимо установить электрод, вырабатывающий искру, в центр горелки.

Проблема №2 – затухание фитиля газового котла

Проблема когда тухнет фитиль при работе в газовой колонке Бош, может быть вызвана слабой подачей газа. Эта проблема может быть вызвана. загрязнение трубки зажигания частицами пыли и копоти.

Для решения необходимо снять корпус газовой колонки и правильно отсоединить трубку розжига. Чтобы очистить внутреннюю часть трубки, ее необходимо продуть. Край, на котором скопился нагар, зачищают наждачной бумагой или другим шлифовальным материалом.

В случае нехарактерного для нормальной работы хлопка при хлопке следует проверить положение пламени фитиля розжига. Хлопки появляются, когда огонь разгорается не сразу, из-за чего скапливается лишний газ. Эту проблему следует устранить немедленно, вызвав мастера.

При переустановке необходимо восстановить герметичность трубки, соединив ее до необходимого предела с трубкой подачи газа.

Проблема №3 – затухание колонки при ее работе

Бывают ситуации, когда газовая колонка марки Bosch внезапно гаснет и перестает работать, необходимо выявить через какое время после зажигания это происходит.

Если выключение сразу после запуска (через 3-5 секунд), то скорее всего дело в поломке датчика ионизации . В этом случае необходимо проверить проводку между датчиком и платой управления и, если она исправна, заменить датчик.

Когда колонка гаснет через несколько минут работы, это может быть связано с:

  • слабая тяга газа;
  • чувствительность реле сигнализации.

Вы можете проверить тягу газа во всей газовой системе, включив газовую плиту. Если подача газа визуально в норме, то проблема в системе подачи газа в колонку. Для ее решения необходимо вызвать специалиста.

Также проблема с тягой может быть вызвана засорением дымохода или забитыми накипью патрубками теплообменника.

При скоплении накипи, копоти и копоти на стенках теплообменника меняется цвет пламени горения. Вместо синего он становится желтым. Для устранения неисправности необходимо снять кожух и прочистить теплообменник.

Другой причиной может быть нарушена функциональность. реле сигнализации . Для этого откройте окна и хорошенько проветрите помещение. Затем снова попробуйте запустить устройство. Если колонка снова работает, то дело в чувствительности реле. Этот элемент необходимо заменить.

Смешивание потока горячей воды с холодной также может вызвать затухание колонки. Чтобы устранить эту проблему, необходимо правильно провести регулировку.

Проблема №4 – гаснет газовый запальник

Одним из важных элементов водонагревателя является запальник. Это необходимо для бесперебойной работы устройства, поэтому оно должно работать непрерывно.

Чтобы понять, почему в газовой колонке гаснет   запальник , необходимо проверить следующие вероятные причины:

  • неисправность термопары;
  • появление наружных потоков воздуха;
  • загрязнение дымохода.

Для прекращения нестабильной работы газовой колонки используется элемент – термопара . Это предохранительное устройство, функция которого заключается в своевременном перекрытии потока газа. В случае затухания воспламенителя он перекрывает подачу газа.

Так, при сгорании термопары при длительном воздействии огня ее наконечник расшатывается, теряются физические свойства и происходит непроизвольное срабатывание защитной функции. Дефектная деталь должна быть заменена.

Еще одной причиной недостаточного нагрева термопары является забивание пылью отверстия газового сопла. После завершения очистки работа восстанавливается.

При устранении проблемы потухания запальника газовой колонки нужно быть сосредоточенным и трезво оценивать свои возможности. В случае неуверенности в своих силах лучше обратиться к специалисту

При неправильной вентиляции возникающие потоки воздуха могут продуть запальную горелку. Здесь важно не спутать это явление с отсутствием тяги из-за загрязнения дымохода. Для устранения проблемы нужно проверить правильность крепления защитного кожуха колонки и отсутствие внешних источников воздуха экспозиция.

Следует помнить, что в современных устройствах масса электронных устройств, датчиков и модулей. Отдельный выход из строя любого из них может привести к выходу из строя устройства. Необходимо специальное оборудование, способное обнаружить неисправность.

Гейзер Предупреждение неисправности

Помимо устранения неисправности, необходимо знать, как правильно разобрать газовую колонку. Эти навыки необходимы для дирижирования. Для чего нужно знать не только составляющие элементы, но и последовательность действий при разборке колонны.

Вы можете выполнить все пункты обслуживания газовой колонки без помощи мастера. Главное соблюдать последовательность действий и делать все достаточно аккуратно

Проведение периодической профилактики на протяжении всего срока эксплуатации газовой колонки будет способствовать правильной работе.

Ежегодная очистка рекомендована производителем в технической документации. Ведь именно отсутствие очистки при длительном использовании может привести ко всем вышеперечисленным проблемам.

Выводы и полезное видео по теме

В этом видео показано, как правильно чистить трубку розжига:

Для того, чтобы понять полную поэтапную разборку, достаточно посмотреть это видео:

Газовые водонагреватели Bosch широко используется для решения важной бытовой проблемы – отсутствия горячей воды.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
