Инструкция и руководство на русском

Паспорт и инструкция по монтажу и техническому обслуживанию для
специалистовy

Паспорт и инструкция по монтажу и эксплуатации для специалистов

Gaz 4000 W

6 720 613 692-00.1O

ZWA 24 -2 A 23 | ZSA 24 -2 A 23

6 72

0 647

407

(20

11/01)

RU

Ceртификат соответствия №

2 | Содержание

RU

Copyright (optional information)

6 720 647 407 (2011/01)

Содержание

1

Указания по технике безопасности и
пояснения символов . . . . . . . . . . . . . . . . . . . . . 5
1.1

Пояснения условных обозначений . . . . . 5

1.2

Указания по технике безопасности . . . . 5

2

Комплект поставки . . . . . . . . . . . . . . . . . . . . . . . 6

3

Сведения о приборе . . . . . . . . . . . . . . . . . . . . . . 7
3.1

Использование по назначению . . . . . . . . 7

3.2

Декларация о соответствии прототипа
нормам ЕС . . . . . . . . . . . . . . . . . . . . . . . 7

3.3

Типовые модели прибора . . . . . . . . . . . . 7

3.4

Типовая табличка . . . . . . . . . . . . . . . . . . . 7

3.5

Описание прибора . . . . . . . . . . . . . . . . . 8

3.6

Принадлежности . . . . . . . . . . . . . . . . . . . 8

3.7

Габаритные размеры и минимальные
расстояния . . . . . . . . . . . . . . . . . . . . . . . 9

3.8

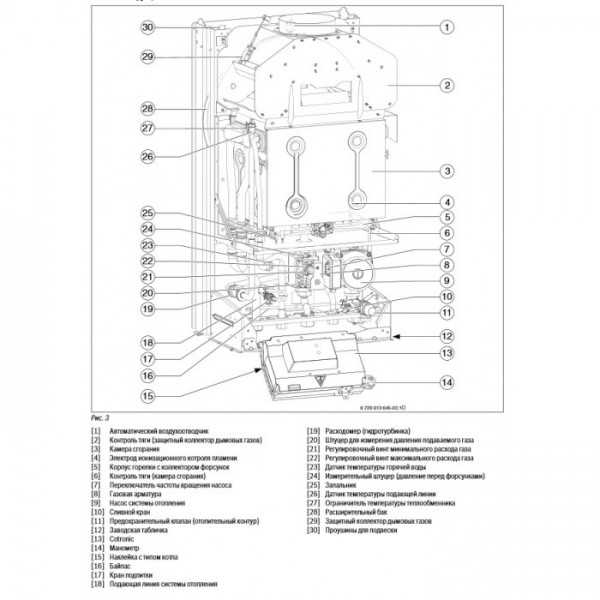

Конструкция ZWA… . . . . . . . . . . . . . . . . 10

3.9

Конструкция прибора ZSA… . . . . . . . . . 12

3.10

Электрическая схема . . . . . . . . . . . . . . . 14

3.11

Гидравлическая схема ZWA… . . . . . . . . 16

3.12

Гидравлическая схема ZSA… . . . . . . . . 18

3.13

Технические данные . . . . . . . . . . . . . . . 20

4

Предписания . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

5

Установка прибора . . . . . . . . . . . . . . . . . . . . . . 23
5.1

Важные указания . . . . . . . . . . . . . . . . . . 23

5.2

Выбор места монтажа . . . . . . . . . . . . . . 24

5.3

Установка крепежных крюков и
монтажной соединительной панели . . . 25

5.4

Монтаж прибора . . . . . . . . . . . . . . . . . . 26

5.5

Проверка подключений . . . . . . . . . . . . . 27

5.6

Особые случаи . . . . . . . . . . . . . . . . . . . . 27

6

Электрические соединения . . . . . . . . . . . . . . . 28
6.1

Подсоединение кабеля сетевого
питания . . . . . . . . . . . . . . . . . . . . . . . . . 28

6.2

Подключения к Cotronic . . . . . . . . . . . . 28

6.2.1

Открывание Cotronic . . . . . . . . . . . . . . . 28

6.2.2

Открыть Cotronic . . . . . . . . . . . . . . . . . . 28

6.2.3

Подключить регулятор включения и
отключения напряжения 230 вольт . . . 29

6.2.4

Замена кабеля сетевого питания . . . . . 30

6.3

Подключение бойлера . . . . . . . . . . . . . . 30

7

Ввод в эксплуатацию . . . . . . . . . . . . . . . . . . . . 31
7.1

Перед вводом в эксплуатацию . . . . . . . 31

7.2

Включение / выключение прибора . . . 32

7.3

Включение отопления . . . . . . . . . . . . . 32

7.4

Регулировка отопления . . . . . . . . . . . . 32

7.5

После ввода в эксплуатацию . . . . . . . . 33

7.6

Настройка температуры
горячей воды . . . . . . . . . . . . . . . . . . . . . 33

7.7

Летний режим (без функции отопления,
только функция нагрева воды) . . . . . . . 33

7.8

Защита от замерзания . . . . . . . . . . . . . 34

7.9

Сбои . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

7.10

Защита от блокировки насоса . . . . . . . 34

8

Индивидуальная настройка . . . . . . . . . . . . . . . 35
8.1

Проверка емкости расширительного
бака . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

8.2

Смещение характеристической
кривой отопительного насоса . . . . . . . 35

8.3

Регулировка
теплопроизводительности . . . . . . . . . . . 36

8.4

Настройка переключателями DIP . . . . 36

8.5

Задержка срабатывания при запросе
горячей воды (ZWA) . . . . . . . . . . . . . . . 37

9

Переоборудование на другой вид газа . . . . . 38
9.1

Настройка подачи газа (природный и
сжиженный газ) . . . . . . . . . . . . . . . . . . . 38

9.1.1

Подготовка . . . . . . . . . . . . . . . . . . . . . . 38

9.1.2

Настройка давления
перед форсунками . . . . . . . . . . . . . . . . 39

9.2

Переоборудование на другой
вид газа . . . . . . . . . . . . . . . . . . . . . . . . . 40

10 Измерение параметров дымовых газов . . . . 41

10.1

Регулировка мощности прибора . . . . . 41

10.2

Проверка герметичности пути отвода
дымовых газов . . . . . . . . . . . . . . . . . . . 41

10.3

Измерение содержания CO в
дымовых газах . . . . . . . . . . . . . . . . . . . . 42

10.4

Измерение потерь тепла с
уходящими дымовыми газами . . . . . . . 42

11 Защита окружающей среды . . . . . . . . . . . . . . 43

Содержание

| 3

RU

6 720 647 407 (2011/01)

Copyright (optional information)

12 Проверка/техобслуживание . . . . . . . . . . . . . . 44

12.1

Контрольный лист для проверки/
техобслуживания (протокол проверки/
техобслуживания) . . . . . . . . . . . . . . . . . 45

12.2

Описание различных рабочих
шагов . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

12.2.1 Очистка поддона горелки,

форсунок и горелки . . . . . . . . . . . . . . . 46

12.2. 2 Очистка нагревательного блока . . . . . 48
12.2.3 Вентилятор . . . . . . . . . . . . . . . . . . . . . . 48
12.2.4 Сетчатый фильтр в трубе холодной

воды (ZWA) . . . . . . . . . . . . . . . . . . . . . . 48

12.2.5 Газовая арматура . . . . . . . . . . . . . . . . . 48
12.2.6 Проверка предохранительного

клапана системы отопления . . . . . . . . . 49

12.2.7 Проверка расширительного бака

(дополнительно см. стр. 35) . . . . . . . . . 49

12.2.8 Регулировка давления наполнения

системы отопления . . . . . . . . . . . . . . . . 49

12.2.9 Проверка электропроводки . . . . . . . . . 49
12.2.10 Очистка других элементов

конструкции . . . . . . . . . . . . . . . . . . . . . . 49

12.3

Опорожнение газового настенного
прибора . . . . . . . . . . . . . . . . . . . . . . . . . 50

13 Приложение . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

13.1

Неисправности . . . . . . . . . . . . . . . . . . . 51

13.2

Заданные параметры подачи газа . . . . 52

14 Акт сдачи прибора в эксплуатацию . . . . . . . . 53

15 ГАРАНТИЙНЫЙ ТАЛОН . . . . . . . . . . . . . . . . . . 54

4 | Содержание

RU

Copyright (optional information)

6 720 647 407 (2011/01)

1 пошснениш условных обозначений, П²едуп²еждениш, Важнаш инфо²мациш

Д²угие знаки, 2 указаниш по технике безопасности, Пояснения условных обозначений, Указания по технике безопасности

  • Изображение
  • Текст

Указания по технике безопасности и пояснения символов

| 5

RU

6 720 647 407 (2011/01)

Copyright (optional information)

1

Указания по технике безопасности и пояснения символов

1.1

Пояснения условных обозначений

Предупреждения

Выделенные слова в начале предупреждения

обозначают вид и степень тяжести последствий,

наступающих в случае непринятия мер безопасности.

• УВЕДОМЛЕНИЕ означает, что возможно

повреждение оборудования.

• ВНИМАНИЕ означает, что возможны травмы лёгкой

и средней тяжести.

• ОСТОРОЖНО означает, что возможны тяжёлые

травмы.

• ОПАСНО означает, что возможны травмы, опасные

для жизни.

Важная информация

Другие знаки

1.2

Указания по технике безопасности

При появлении запаха газа

B Закрыть газовый кран (Æ стр. 31).

B Открыть окна.

B Не пользоваться электровыключателями.

B Погасить открытое пламя.

B Находясь вне помещения, позвонить в аварийно-

газовую службу и в уполномоченную

специализированную фирму.

При появлении запаха дымовых газов

B Выключить прибор (Æ стр. 32).

B Открыть окна и двери.

B Уведомить уполномоченную специализированную

фирму.

Монтаж, переоборудование

B Монтаж и переоборудование разрешается

выполнять только уполномоченной

специализированной фирме.

B Переоборудование деталей системы отвода

дымовых газов запрещается.

Проверка/техобслуживание

B Рекомендация для заказчика: Заключить договор

на проверку и техническое обслуживание с

уполномоченной специализированной фирмой и

обеспечить проверку и техобслуживание прибора

один раз в год.

B Пользователь несет ответственность за

безопасность и экологичность установки

(федеральный закон об охране окружающей среды

от вредного воздействия).

B Применяйте только оригинальные запасные части!

Взрывчатые и легковоспламеняющиеся материалы

B Не использовать и не хранить вблизи от прибора

легковоспламеняющиеся материалы (бумагу,

растворители, красители и т.п.).

Воздух для горения газа / воздух помещения

B Не допускать загрязнения воздуха для горения газа

/ воздуха помещения агрессивными веществами

(например, галогенуглеводородами, соединениями

хлора или фтора). Это позволяет предотвратить

коррозию.

Инструктаж для потребителя

B Проинформировать потребителя о принципе

действия прибора и о пользовании прибором.

B Указать потребителю на то, что ему запрещается

выполнять любые переоборудования и ремонтные

работы.

Предупреждения обозначены в тексте

восклицательным знаком в треугольнике

на сером фоне.

При опасности удара электрическим

током вместо восклицательного знака в

треугольнике стоит молния.

Важная информация без каких-либо

опасностей для человека и оборудования

обозначается приведенным здесь знаком.

Она выделяется горизонтальными

линиями над текстом и под ним.

Знак

Описание

B

Действие

Æ

Ссылка на другое место в инструкции

или на другую документацию

•

Перечисление/список

–

Перечисление/список (2-ой уровень)

Таб. 1

6 | Комплект поставки

RU

Copyright (optional information)

6 720 647 407 (2011/01)

2

Комплект поставки

Рис 1

1

Газовый отопительный прибор для систем центрального
отопления

2

Крепёжный материал (винты с принадлежностями)

3

Комплект документации к прибору

4

Дроссельные шайбы

5

Ручки-регуляторы

6

Кран подпитки (ZWA)

6

1

3

2

4

5

6 720 647 407-00. 1O

3 сведениш о п²ибо²е, 1 использование по назначени, 2 декла²ациш о соответствии п²ототипа но²мам ес

3 типовые модели п²ибо²а, 4 типоваш табличка, Сведения о приборе 3.1, Использование по назначению, Декларация о соответствии прототипа нормам

  • Изображение
  • Текст

Сведения о приборе

| 7

RU

6 720 647 407 (2011/01)

Copyright (optional information)

3

Сведения о приборе

ZSA являются отопительными приборами со

встроенным трехходовым клапаном для подключения

бойлера с косвенным нагревом. Эти приборы могут

также применяться только как отопительные без

приготовления горячей воды.

ZWA являются проточными двухконтурными

приборами, предназначенными для отопления и

горячего водоснабжения.

3.1

Использование по назначению

Устанавливать прибор только в закрытых системах

отопления и нагрева воды.

Другое применение является использованием не по

назначению. За возникший в результате этого ущерб

изготовитель ответственности не несет.

Промышленное использование этих приборов для

производства тепла в технологических целях не

допускается.

3.2

Декларация о соответствии
прототипа нормам ЕС

Этот котёл соответствует действующим требованиям

европейских норм и правил 2009/142/EG, 92/42/EWG,

2006/95/EG, 2004/108/EG и имеет сертификат

соответствия ЕС конструктивного образца.

3.3

Типовые модели прибора

Z

Прибор центрального отопления

S

Присоединение бойлера

W

Приготовление горячей воды

A

Тип прибора Gaz 4000 W

24

Отопительная мощность и мощность нагрева
горячей воды до 24 кВт

-2

Версия

A

Прибор с принудительным удалением продуктов
сгорания

23

Природный газ H

Примечание: приборы могут быть
переоборудованы для работы на сжиженном газе.

S5700 Специальный номер

Контрольные характеристики газа с указанием

кодового числа и вида газа:

3.4

Типовая табличка

Заводская табличка (12) находится справа внизу на

траверсе (

Æ рис. 3).

На ней приведены мощность котла, номер для заказа,

сведения о допуске и закодированная дата

изготовления.

Идент. №

изделия

CE-0085 BS0123

Категория

II

2H 3B/P

Вид прибора

C

12

, C

32

, C

42

, C

52

,C

82

, B

22

, B

32

Таб. 2

ZSA 24-2

A

23

S5700

ZWA 24-2

A

23

S5700

Таб. 3

Индекс

Индекс Воббе

(W

S

) (15

°C)

Вид газа

23

12,7-15,2 кВтч/м

3

Природный газ,

тип 2H

31

20,2-24,3 кВтч/м

3

Сжиженный газ

3B/P

Таб. 4

8 | Сведения о приборе

RU

Copyright (optional information)

6 720 647 407 (2011/01)

3.5

Описание прибора

• Прибор предназначен для настенного монтажа,

независимо от дымовой трубы и размеров

помещения

• Прибор для работы на природном или сжиженном

газе

• Модель с закрытой камерой сгорания и

вентилятором

• Индикация температуры подающей линии

отопительного контура (светодиод)

• Предохранительное устройство Cotronic с

ионизационным контролем пламени и

электромагнитными клапанами обеспечивают

полную защиту

• Автоматический розжиг

• Постоянное регулирование мощности

• Возможность подключения сдвоенной трубы

дымовых газов/воздуха горения

Ø 60/100

• Датчик и регулятор температуры нагревателя

• Датчик температуры горячей воды (ZWA)

• Трехступенчатый отопительный насос

• Предохранительный клапан, манометр,

расширительный бак с автоматическим

воздухоотводчиком

• Возможно подключение датчика температуры

бойлера (NTC) (ZSA)

• Приоритетное включение режима приготовления

горячей воды

• 3-ходовой клапан с электродвигателем (ZSA)

• Соединительный кабель с сетевым штекером

• Встроенный кран подпитки (ZWA)

• Датчик защиты от перегрева

• Одноступенчатый вентилятор

3. 6

Принадлежности

• Принадлежности для отвода дымовых газов

• Регулятор температуры помещения 230 В on/off

• Бойлер

• Комплекты для переоборудования на другой вид

газа

• Монтажная присоединительная панель

• S-образные трубы

Здесь приведен список со стандартными

принадлежностями для данного

отопительного прибора. Полный обзор

всех поставляемых принадлежностей

можно найти в общем каталоге нашей

продукции.

Сведения о приборе

| 9

RU

6 720 647 407 (2011/01)

Copyright (optional information)

3.7

Габаритные размеры и минимальные расстояния

Рис 2

min.

10

355

740

176

100

60

750

min.

10

≥

220

6 720 613 639-02.1O

25

715

400

65

65

65

65

R

3

/

4

R

1

/

2

R

3

/

4

R

1

/

2

R

3

/

4

218

10 | Сведения о приборе

RU

Copyright (optional information)

6 720 647 407 (2011/01)

3. 8

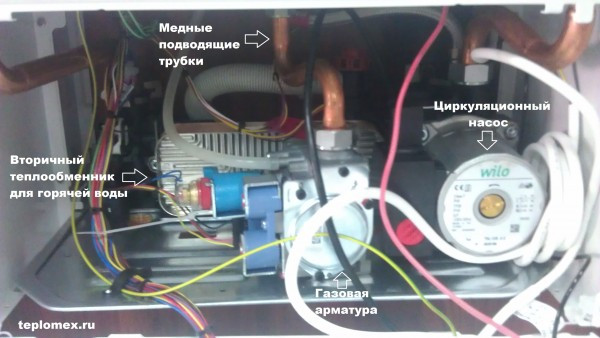

Конструкция ZWA…

Рис 3

6 720 613 639-03 .1O

1

2

3

4

5

6

13

14

12

11

10

9

8

7

30

29

27

16

17

18

20

21

22

23

24

25

26

28

31

19

15

Выделить → Я нашла инструкцию для своего водонагревателя здесь! #manualza

  • Кликнуть →

BOSCH GAZ 4000 W ZWA 24-2A :: Взрывные схемы :: BOSCH

  1. Главная
  2. BOSCH
  3. Взрывные схемы
  4. BOSCH GAZ 4000 W ZWA 24-2A

1 Кожух

Артикул

Описание

Информация

1

87160119130

Кожух

2

87160109940

Коллектор дымовых газов

3

87161405040

Воздухоудалитель

4

87154071540

Расширительный бак 8 Л

5

87199055860

Крышка

6

87161405640

Комплект крепежа

7

87161018760

Термоизоляция

8

87161015490

Камера сгорания

9

87161016600

Прокладка

10

87134030120

Винт 10х16

11

29106114240

Винт (10 шт. )

12

87160119160

Панель

13

87160109070

Винт (10 шт.)

14

87160118070

Логотип Bosch

2 Теплообменник

Позиция

Артикул

Описание

1

87154065460

Теплообменник

2

87160120780

Подводящая трубка

3

87160120810

Выпускная труба (FD <= 203)

3

87186422360

Выпускная труба (FD >= 204)

4

87160120790

Подводящая трубка

5

87160120800

Выпускная труба (FD <= 203)

5

87186422370

Выпускная труба (FD >= 204)

6

87160125550

Ручка-регулятор

7

87113046950

Клипса (10 шт. )

8

87101030450

Уплотнение 18,6х13,5х1,5 (10 шт.)

9

87101030430

Уплотнение 23,9х17,2х1,5 (10 шт.)

10

87160126070

Датчик температуры

11

87172061620

Термореле 110°C

12

87160127200

Запиточное устройство (FD <=203)

12

87186422680

Запиточное устройство (FD >=204)

13

87101031640

Резиновое кольцо 6×2,5 (10 шт.)

14

87199053350

Клипса (10 шт.)

15

87161483540

Пружинная защёлка (10 шт.)

16

87161408200

Резиновое кольцо (10 шт.)

17

87160108090

Датчик температуры

18

87170021320

Гидротурбинка

19

87186422460

Патрубок (FD >= 204)

19

87160120770

Патрубок (FD <= 203)

20

87199050620

Переходник

21

87161034930

Резиновое кольцо (10 шт. )

22

87113046680

Зажим (10 шт.)

23

87199050620

Переходник

26

87186422450

Запиточное устройство

3 Горелка

1

87160112740

Горелка ng 24kw rsf

2

87113046920

Распределитель теплового потока

3

87160126100

Компл.переналадки (==>LPG, 30mbar)

3

87160126410

Компл.переналадки —>G20, 13mbar

4

87199051490

Комплект электродов

5

87199051460

Винт М4х6 (10 шт.)

6

29106420820

Винт (10 штук)

7

87101030430

Уплотнение 23,9х17,2х1,5 (10 шт. )

8

87161035280

Крепёж

4 Газовая арматура

Позиция

Артикул

Описание

1

87160108990

Газовая арматура

2

87160120760

Газоподводящая трубка

3

87160121400

Крепёжный кронштейн

4

29167105290

Уплотнение (10 штук)

5

87199051460

Винт М4х6 (10 шт.)

6

87160122200

Кабель

5 Насос/Патрубки

Позиция

Артикул

Описание

1

87161431160

Насос

2

87160108960

Патрубок обратной гидролинии

3

87160102470

Предохранительный клапан

4

87161034880

Пружинная защёлка (10x)

5

87161034870

Пружинная защёлка (10x)

6

87160120780

Подводящая трубка

7

87161034930

Резиновое кольцо (10 шт.

)

8

87160120730

Патрубок

9

87101030450

Уплотнение 18,6х13,5х1,5 (10 шт.)

10

87161408060

Резиновое кольцо

11

87101030430

Уплотнение 23,9х17,2х1,5 (10 шт.)

12

87167713250

Прокладка (10x)

13

87161408520

Резиновое кольцо 2х14 (10x)

14

87161483100

Пружинная защёлка (10x)

15

87161034890

Кран слива

16

87161036010

Корпус насоса

6 Блок управления

Позиция

Артикул

Описание

1

87160119870

Лицевая панель

2

87160119250

Задняя стенка

3

87160119290

Ручка-регулятор

4

87160122050

Электронная плата (LED)

5

87160134660

Электронная плата

6

87160109130

Винт (10 шт. )

7

87160109070

Винт (10 шт.)

8

87186400190

Крышка

9

87160119320

Крышка

10

87160112040

Манометр

11

87160126080

Гибкая подводка

12

87102030080

Прокладка (10 шт.)

13

87101031640

Резиновое кольцо 6×2,5 (10 шт.)

14

87160109140

Предохранитель (10 шт.)

15

87160109110

Проставка (10 шт.)

16

87105061850

Заглушка (10 шт.)

17

87160113320

Крепление провода (10 шт.)

18

87160109010

Кабельный жгут

19

87160125570

Кабель

7 Дымосос

Позиция

Артикул

Описание

1

87160121310

Вентилятор

2

29106114240

Винт (10 шт. )

5

87160112910

Дифф.реле давления

6

87160113770

Крепление

8

87186424430

Набор трубок диф.реле

8 Монтажная планка

Позиция

Артикул

Описание

11

87199051110

пластина крепления

12

7719000875

Арматурная планка NR.483

13

87133054560

Двойной ниппель

14

87133053230

Двойной ниппель 1″x3/4″

15,25

87101030430

Уплотнение 23,9х17,2х1,5 (10 шт.)

16

87101030140

Прокладка 1″ (10x)

17

29106144310

Винт 4,8X9,5 (10x)

18

87146060020

Пружинная защёлка (10x)

19

87146060040

Пружинная защёлка (10x)

20

87174051890

Запорный вентиль

21

87174051370

Запорный вентиль

22

87160114040

Патрубок

23

87160114050

Патрубок

24

87160114030

Патрубок

26

87167713250

Прокладка (10x)

27

87101030450

Уплотнение 18,6х13,5х1,5 (10 шт. )

Файлы и ссылки:

BOSCH THERM 4000 S ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Pdf Download

Скачать Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки Руководство будет автоматически добавлено в “Мои руководства” Распечатай эту страницу

Содержание

2

  • страница из 60

  • Содержание
  • Оглавление
  • Закладки

Реклама

Доступные языки

  • RU
  • Нидерланды
  • АНГЛИЙСКИЙ, стр. 1
  • ГОЛЛАНДСКИЙ, страница 33

Содержание

  • Содержание

  • 1 Пояснения к символам и указаниям по технике безопасности

    • Пояснения к символам

    • Общие правила техники безопасности

  • 2 Product Details

    • Intended Use

    • EC Declaration of Type Conformity

    • Type Overview

    • Scope of Delivery

    • Data Plate

    • Description of the Устройство

    • Аксессуары (не входят в комплект поставки)

    • Размеры и минимальные зазоры

    • Layout of Device

    • Wiring Diagram

    • Technical Specifications

    • Product Data on Energy Consumption

    • Flue Accessories

    • Vertical Flue Gas Routing

    • Horizontal Flue Gas Routing

  • 3 Инструкция по эксплуатации

    • Цифровой дисплей – описание

    • Перед вводом устройства в эксплуатацию

    • Device ON/OFF

    • Setting the Temperature

    • Program Key

    • Draining the Device

    • Error Codes on the Display

    • Cleaning the Casing of the Device

  • 4 Правила

  • 5 Установка (только для утвержденных подрядчиков)

    • Важная информация

    • Выбор места установки

    • Правила для расположения установки

    • Общая длина системы дымоходов (устройства типа C)

    • Минимальные зазоры

    • Установка. Устройство2925

    • Установка. Подключение воды

    • Подключение газа

    • Установка аксессуаров дымохода/воздуха

    • Высота места установки

    • Starting the Device

  • 6 Electrical Connection

    • Contractors)

      • Power Cable

      • Replacing Power Cable

    • Gas Regulating (Only for Approved Contractors)

      • Заводская настройка

      • Сервисный режим

      • Подача газа пропаном

      • Настройка устройства

      • Доступ к портам проверки давления

      • Установка максимального объема газа (параметр P1)

      • Установка минимального объема газа (параметр P2)

      • Регулировка давления форсунки горелки (параметр P1)

      • Заводская настройка (параметр P4)

      • Тип конвертирующего газа

    • Техническое обслуживание (только для утвержденных подрядчиков)

      • Removing the Casing

      • Regular Maintenance

      • Replacing the Fuses (Control Device)

      • Putting into Operation after Maintenance

      • Safe Operation/ Risk for Prolonged Use

  • 9 Неисправности

  • 10 Защита окружающей среды/Утилизация

Инструкция по установке и эксплуатации

Проточный водонагреватель с ОВГ

Therm 4000 S

GWH 12 CTD E. . F5..

Содержание

Предыдущая страница

Следующая страница

Содержание

Краткое содержание для Bosch Therm 4000 S
Данное руководство также подходит для:

Gwh 12 ctde 31 f5 s7805

Worcester Bosch Greenstar 4000 Комбинированный газовый котел 25кВт

  • Получите лучшие котировки, быстро!
  • Более 5000 инженеров по всей Великобритании
  • Зарегистрированные инженеры по газовой безопасности

Нужен новый котел?

Получите БЕСПЛАТНЫЕ котировки без обязательств прямо сейчас!

  • Никаких задержек! Получить цитаты сегодня
  • Сравните предложения и получите лучшие цены
  • Инженеры, зарегистрированные как Gas Safe и OFTEC

1 726 отзывов

Какая работа вам нужна?

Новый котел с установкой Новый Централ Обогрев Ремонт котла

Отлично 4,8 из 5

1 726 отзывов

Тип топлива

  • Газ (869)
  • Масло (502)
  • Электрический (62)

Тип котла

  • комби (502)
  • Обычный (393)
  • Система (352)

Производитель

  • ACV (13)
  • Альфа (50)
  • Аристон (36)
  • АТАГ (17)
  • Бакси (86)
  • Биази (31)
  • Дайкин (3)
  • Электроотопительная компания (17)
  • ЭЛЬНУР (21)
  • Ферроли (37)
  • Жар-птица (137)
  • Светлячок (52)
  • Грант (74)
  • Тепловая линия (2)
  • Хитре Садия (7)
  • Идеал (124)
  • Интергаз (24)
  • Джонсон и Старли (6)
  • Кестон (5)
  • Основной (12)
  • Мистраль (129)
  • Навьен (26)
  • Поттертон (74)
  • Равенхит (26)
  • Вайлант (78)
  • Виссманн (59)
  • Вокера (46)
  • Теплый поток (74)
  • Теплый дом (13)
  • Вустер Бош (147)
  • Занусси (7)

Марка Вустер Бош
Модель Комбинированный газовый котел Greenstar 4000 25 кВт
Конденсация Да
Рейтинг эффективности 94%
Рейтинг диапазона Номинал А
Совместимость с СНГ Скоро в наличии
Стандартная гарантия До 10 лет
Центральное отопление Макс. Выход 24 кВт
Крепление Настенный
Расход 10,2 л/мин
Стандартная цена (включая НДС) 1200 фунтов стерлингов
Типовая стоимость установки (включая НДС) * 500–1000 фунтов стерлингов
Разное (фильтр, дымоход и т. д.) 300 фунтов стерлингов
Общая стоимость 2000–2500 фунтов стерлингов
Рейтинг ERP НАГРЕВ ВОДЫ
Горячая вода Макс. Выход 25 кВт
