Как зажечь газовую колонку Bosch в соответствии с типом розжига – ручной, пьезо- и авторозжиг

24 Марта 2022

Просмотров:  291119

Время чтения:  15 минут

Содержание

Как устроена газовая колонка bosch. Принципы ее работы

Способы поджига: как грамотно использовать газовую колонку

Что делать перед включением проточного водонагревателя Bosch

Поэтапное включение газовой колонки Бош

Почему тухнет запальник в газовых колонках

Можно ли пользоваться неисправной газовой колонкой?

Рекомендации по уходу за колонкой

Коротко о главном

Частые перебои с подачей горячей воды или плановое двухнедельное отключение – вполне привычное явление для жителей многих регионов. Пользоваться только холодной водой на протяжении даже короткого периода времени дискомфортно. Чтобы избежать этого, можно установить в квартире или частном доме газовую колонку. Она обеспечит постоянное наличие горячей воды при любых условиях. Важно научиться правильно использовать и включать оборудование, тогда эксплуатация станет простой.

Газовая колонка Bosch

Как устроена газовая колонка bosch. Принципы ее работы

Водонагреватели Bosch по типу поджига делятся на два вида: автоматические и полуавтоматические. Первые для розжига искры используют гидрогенератор. Включаются они открытием крана с горячей водой. Колонки полуавтомат включаются при нажатии кнопки, для их работы необходимы батарейки.

Настенные колонки Бош проточного типа также делятся на два вида по внутреннему устройству – с открытой и закрытой камерой сгорания.

Важно! Если соблюдать все условия и правила эксплуатации, колонка прослужит от 8 до 12 лет.

Панель управления колонки

На срок службы колонки будут в первую очередь влиять строгое следование правилам эксплуатации, которые прописаны в инструкции, а также качество воды и своевременное обслуживание.

Перед тем, как запустить газовую колонку Bosch, рекомендуется изучить информацию по ее эксплуатации и четко следовать всем пунктам.

Способы поджига: как грамотно использовать газовую колонку

В зависимости от типа оборудования есть три способа, как зажигать газовую колонку Bosch.

Ручной тип включения

Данный способ применим к колонкам более старого типа устройства. Включается она спичками. Этапы включения колонки этого типа:

• включить воду перед запуском колонки в работу;
• открыть основной вентиль, чтобы пустить поток газа к запальнику;
• спичками поджечь фитиль;
• включить вентиль.

Минусами этого способа является ручное выключение и необходимость освоить все вышеперечисленные навыки. Не рекомендуется допускать детей к самостоятельному включению оборудования.

Колонка Bosch

Пьезорозжиг

Газовая колонка, включаемая кнопкой, – это колонка полуавтомат с пьезорозжигом. Для ее включения достаточно нажать на кнопку, и фитиль в камере сгорания загорится. Этот метод также требует выполнения ряда действий:

• включить основной регулятор подачи топлива;
• фитиль остается зажженным при отключении воды и возвращении регулятора в исходное положение.

Минусом полуавтоматических колонок является увеличенный расход газа.

Автоматический розжиг

Газовые колонки автоматического типа – это сравнительно новые и максимально усовершенствованные модели, использование которых абсолютно безопасно для новичков и детей. Их управление упрощено до максимума.

Главным минусом при установке колонки-автомата является слабый напор воды, что часто бывает в многоквартирных домах. В этом случае турбина будет работать не на всю мощь. Наиболее правильным выходом из ситуации будет установка дополнительного насоса для поддержания напора с достаточным напором для работы оборудования.

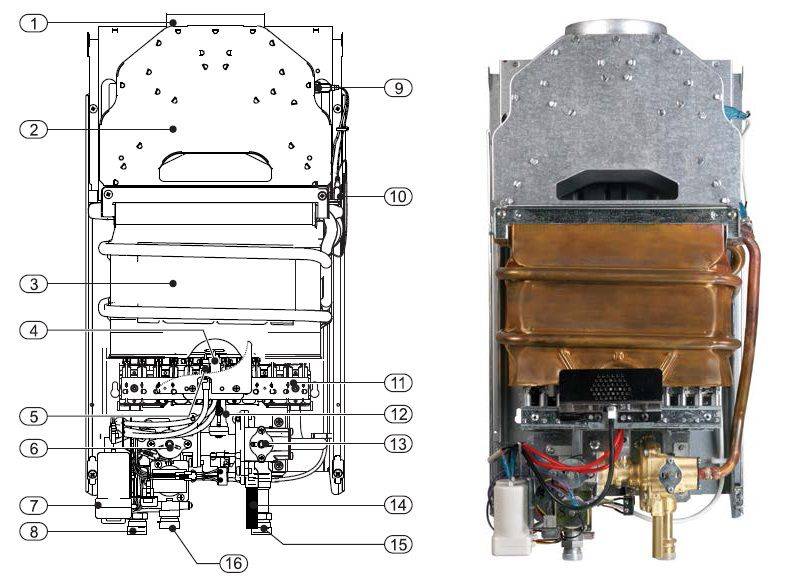

Проточный водонагреватель. Вид изнутри

Для бесперебойной работы аппарата его важно периодически прочищать. Признаки того, что водонагревателю нужна чистка:

• в момент поджигания происходит небольшой хлопок;
• горелка самостоятельно выключается;
• под кожухом постоянно осыпается небольшое количество сажи;
• при максимально выбранной мощности вода практически не греется.

При появлении любого из этих признаков необходимо произвести аккуратную чистку жиклеров, прочистить запальник от пыли и нагара, очистить теплообменник от накопившейся копоти. Перед выполнением этих действий обязательно нужно убедиться, что газ и вода полностью перекрыты.

Что делать перед включением проточного водонагревателя Bosch

До того, как зажечь газовую колонку Bosch, необходимо проверить, чтобы весь воздух был удален из трубок нагревателя, включив кран с горячей водой. Как только напор станет ровным и никаких посторонних звуков не будет, можно включать колонку. Таким образом получится обезопасить металлические части изделия от губительного перегрева, что значительно увеличивает срок эксплуатации.

Схема подключения газовой колонки

Лишний воздух периодически скапливается и в газовых трубках. В каждой модели он стравливается по-своему. Обычно это происходит путем нажатия кнопки подачи топлива или откручивания винта, который расположен в регулировочной трубке газа.

До того, как зажечь колонку Бош с пьезоподжигом или колонку-автомат, нужно убедиться в хорошем напоре подачи газа. Если напор газа в оборудовании будет слишком мал, запальный фитиль может не зажигаться совсем или погаснуть через несколько секунд.

Для правильной работы важно наличие хорошей тяги. При работе водонагревателя горелка расходует большое количество воздуха для стабильной работы. Пока колонка работает, не стоит закрывать дверь в помещении, где она установлена.

Также нельзя устанавливать рядом с ней вентилятор или кондиционер по той причине, что отвод продуктов окисления будет не стабильным.

При соблюдении этих правил срок эксплуатации оборудования может быть продлен на несколько лет. Важно аккуратно обращаться с проточным водонагревателем, соблюдая все условия, описанные в инструкции к установленной модели нагревателя.

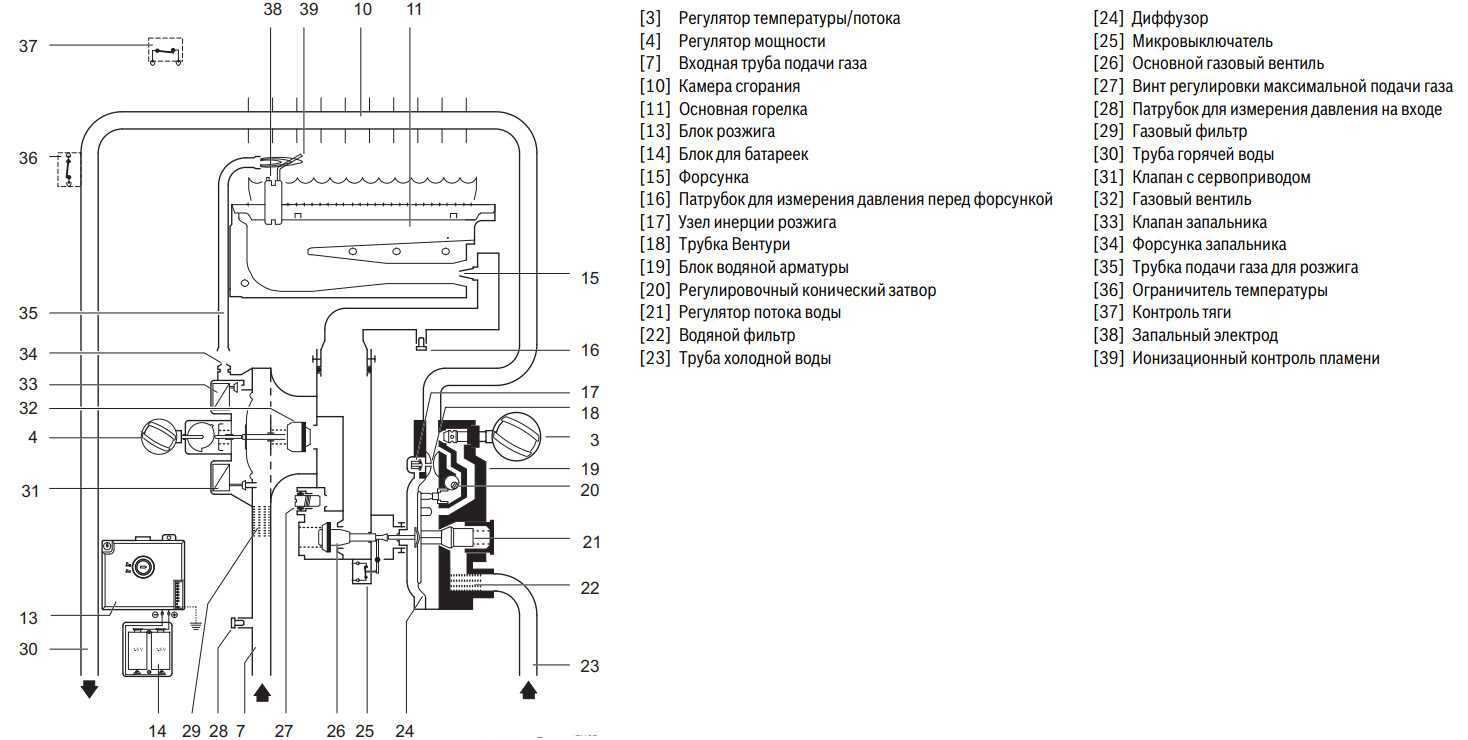

Схема устройства колонки

Располагаться по обновленным правилам газовая колонка может только на кухне или в любом нежилом помещении. Ванная комната строго исключена из мест возможной установки оборудования ввиду отсутствия в большинстве случаев достаточной тяги.

Поэтапное включение газовой колонки Бош

При первом запуске нового оборудования может быть совсем непонятно, как включить газовую колонку Бош. Сначала нужно сдвинуть регулятор вправо. Как только он попадет в положение «пьезорозжиг», надо нажать и держать кнопку, в этот же момент нажать на включение пьезорозжига.

Если все сделано правильно, раздадутся характерные щелчки. Пламя в этот момент должно напоминать горение свечи, в таком положении его нужно подержать 10 секунд, т.к. оно сначала может непроизвольно гаснуть. Если пламя не погасло, выставляют необходимую мощность. Теперь колонка будет автоматически нагревать воду до выставленной температуры.

Если возникает запрос, как включить газовую колонку bosch с кнопкой, необходимо пройти следующие этапы:

• Перед тем, как включить газовую колонку Bosch, надо проверить, открыты ли вентили газа и водопровода;

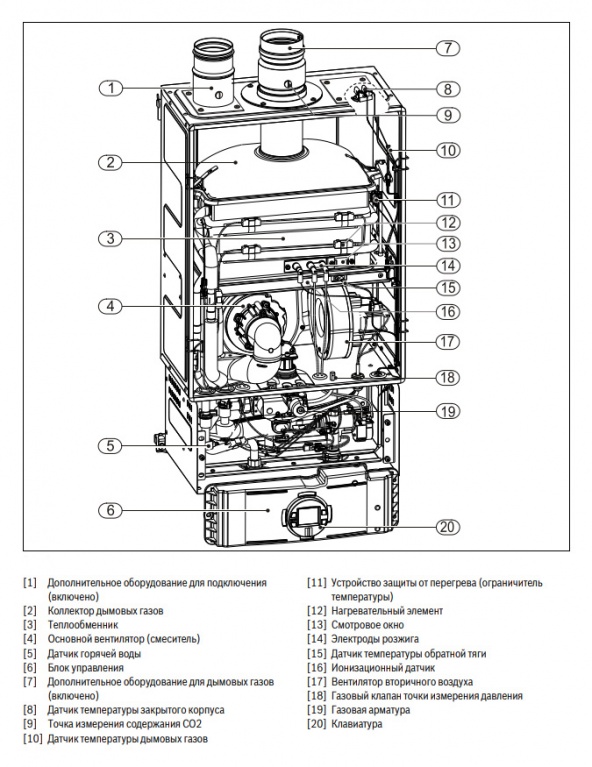

Устройство колонки с пьезорозжигом

• должны быть установлены батарейки типа R, так как электророзжиг происходит именно благодаря им.
• далее нажимают кнопку включения, теперь аппарат находится в режиме ожидания;
• для подачи подогретой воды до нужной температуры открывают кран подачи горячей воды. В этот же момент загорится запальное пламя, а еще через 4-5 секунд разгорится основное.

Наиболее просты в использовании колонки последнего поколения, т. к. их управление не доставляет хлопот владельцу. Первый раз ввести оборудование в эксплуатацию должен сертифицированный мастер, который подробно покажет, что, как и в какой последовательности делается.

Инструкция, как зажечь колонку Bosch с пьезорозжигом: плавно сдвинуть регулятор вправо до положения «пьезорозжиг». После этого надо одновременно нажать на кнопку запуска и пьезо. После этих манипуляций колонка будет включена и настроена на подогрев воды необходимой температуры.

Установка колонки

Если же установку производит владелец, важно, чтобы все действия производить строго по инструкции. После завершения установки надо открыть подачу газа и воды в магистральном трубопроводе. Затем зажать ползунок мощности и выставить нужный уровень. После включения воды колонка начинает ее постоянный подогрев.

Колонки ручного розжига – это наиболее старые представители вида колонок. Для того чтобы включить ее, сначала необходимо открыть проточную воду на максимальный напор, затем зажечь спичку и одновременно с поворотом вентиля для подачи газа поднести ее к фитилю. Этот способ наиболее сложный, ведь здесь важно четко следовать всем этапам, иначе использование колонки может стать опасным.

Колонки с пьезорозжигом не подразумевают прямого воздействия с открытым пламенем, что делает их более безопасными. Чтобы привести оборудование в рабочее состояние, нажимают кнопку на панели, после чего загорается фитиль.

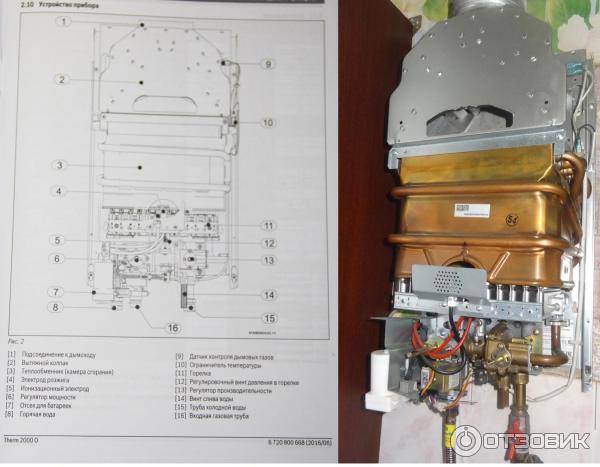

Трубка запальника

Автоматические водонагреватели проточного типа нагрева – наиболее простой в использовании и полностью безопасный тип колонок. Для запуска достаточно открыть горячую воду. Фитиль и главное пламя разжигаются автоматически, без участия человека.

Почему тухнет запальник в газовых колонках

Периодически огонь в запальнике газовой колонки может самопроизвольно потухать при розжиге или не зажигаться вовсе. Основная причина такого поведения колонки – это недостаточный уровень газа при включении. Как зажечь газовую колонку бош в этом случае – достаточно просто снять верхнюю крышку водонагревателя и очистить внутренности от скопившейся пыли, нагара и копоти.

Плохая тяга – одна из причин перебоев в работе газовой колонки

Часто встречаемые причины, по которым тухнет запальник газовой колонки:

• Отсутствие тяги способно полностью блокировать работу оборудования. Как только в помещении, где установлена газовая колонка, возникает недостаток кислорода, срабатывает защитный клапан, и подача газа в устройстве прекращается. Для устранения причины достаточно прочистить дымоход и позаботиться о постоянном притоке свежего воздуха к водонагревателю.
• При неисправности датчиков пламя в запальнике зажигается, а через пару секунд гаснет. Для их проверки лучше обратиться за помощью к мастеру, который проверит уровень сопротивления. Если показания будут отличаться от показаний, заявленных в инструкции, датчики придется заменить.
• Иногда долгий розжиг с характерными щелчками свидетельствует о том, что батарейки, вставленные в колонку-автомат, практически сели. Замена батареек быстро решит проблему. Чтобы продлить срок работы, лучше выбрать аккумуляторы, которые прослужат в разы дольше привычных батареек.
• Пламя может потухать или вовсе не зажигаться из-за внутреннего загрязнения сажей и копотью. Прочистка форсунок исправит эту проблему.

Чистку газового оборудования можно производить самостоятельно

• Если вода в доме слишком жесткая, накипь будет постоянно накапливаться и засорять фильтр, что также негативно скажется на работе устройства. Мембрана устройства подвержена сильному загрязнению, из-за чего может легко повредиться. Периодически ее надо осматривать на наличие повреждений и по необходимости производить замену.
• Подача газа может быть остановлена из-за слабого напора, что характерно для многоквартирных домов. В таком случае можно установить дополнительный насос, и проблема будет решена.

В редких случаях колонка может включаться самопроизвольно. Такое поведение оборудования говорит о том, что произошло закоксовывание водяного узла. Для устранения проблемы можно попробовать самостоятельно разобрать, прочистить и смазать мембрану и сальники.

Иногда мембрана может быть повреждена, в этом случае нужно заменить ее новой. Самопроизвольное включение в данном случае происходит из-за того, что шток, открывающий газ на устройстве и выдающий запальную искру, не возвращается в исходное положение. Микровыключатель из-за этого находится во включенном режиме и постоянно выдает искру.

Регулярная чистка и своевременный ремонт – залог надежной работы оборудования

Можно ли пользоваться неисправной газовой колонкой?

Использование неисправной колонки категорически запрещено и представляет огромную опасность. В первую очередь необходимо обратиться к сертифицированному мастеру для установления типа неисправности.

Чаще всего это бывают обычные загрязнения оборудования пылью и нагаром, что можно легко исправить обычной чисткой. Если же газовая колонка вышла из строя, ее ремонт желательно доверить сервисному центру.

Многие небезосновательно переживают за собственную безопасность при использовании колонок старого типа с ручным розжигом. Как включить колонку bosch такого типа правильно – главным критерием при включении оборудования является строгое следование этапам его запуска:

• В первую очередь проверить вентили газа и водопровода. Они должны быть открыты.
• Открыть проточную воду на максимум перед розжигом.
• Зажечь спичку и поднести ее к запальнику, одновременно включая его.

Нагар и копоть в горелке – частая причина плохой работы колонки

Для предотвращения раннего износа мембран и засоров в теплообменнике при установке рекомендуется ставить фильтр на холодную воду. Чистка коллектора от нагара и копоти должна производиться регулярно.

Рекомендации по уходу за колонкой

Чтобы продлить срок жизни любой газовой колонки, независимо от ее типа, рекомендуется минимум раз в полгода проводить ее осмотр.

Стоит четко понимать, что при наличии газовой колонки в доме не стоит забывать, что постоянно идет контакт с опасным топливом. Для обеспечения пожарной безопасности необходимо постоянно следить за чистотой горелок и не допускать появления нагара и сажи в теплообменнике.

Проведение любых работ, кроме регулярной чистки, лучше доверить профессионалам

Внимательно надо следить за тем, чтобы в помещении никогда не пахло газом. Как только появится характерный запах, обязательно нужно обратиться в газовую службу для устранения проблемы. Рядом с установленной колонкой не должны располагаться легко воспламеняемые вещества.

После включения оборудования периодически нужно проверять пламя, оно должно быть стабильно голубым, без коптящего желтого пламени, что может свидетельствовать о загрязнении в горелке.

Не стоит регулировать температуру горячей воды при помощи смешивания, включая холодную воду. Достаточно выставить необходимую мощность на самой колонке. Это позволит максимально долго сохранять работоспособность оборудования.

Мембрана – самое уязвимое место в любой газовой колонке. Как только возникают проблемы с включением оборудования, его розжигом, рекомендуется в первую очередь проверить состояние мембраны.

Лопнувшая или деформированная мембрана может стать причиной плохой работы колонки

Часто именно лопнувшая или растянутая мембрана является причиной прекращения работы водонагревателя. Ее можно заменить самостоятельно. Профилактический осмотр стоит проводить раз в полгода.

Чаще причинами нестабильной работы колонок от производителя BOSCH являются неправильная самостоятельная установка оборудования, загрязнения, образующиеся в ходе эксплуатации, что приводит к снижению напора газа, а также слабый напор воды в доме или квартире.

Любые манипуляции с колонкой необходимо производить только после полного его отключения. Важно постоянно удалять пыль с поверхности аппарата, облицовку нужно протирать сначала влажной салфеткой, а после сухой тряпкой.

В холодное время года при длительном неиспользовании колонки в ней может скапливаться замерзшая вода. Последствия такого процесса необратимы для колонки и в большинстве случаев приводят к ее выходу из строя. Чтобы избежать подобного воздействия холода на оборудование, при монтаже дымохода нужно позаботиться об установке обратного клапана.

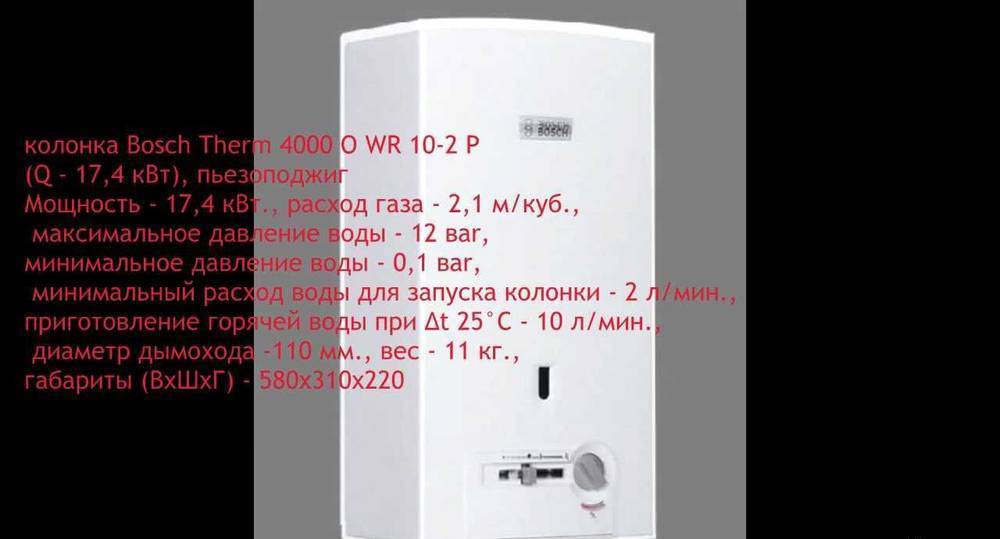

Газовая колонка Бош

Перед длительным периодом неиспользования проточного водонагревателя, оставшуюся внутри воду желательно сливать, выполняя поочередно все пункты:

• Сначала перекрыть газ и воду в центральной магистрали.
• Открыть кран горячей воды на полную мощность.
• Вывернуть сливную пробку, чтобы вытекла вся вода.
• Теперь можно закрыть сливную пробку и горячую воду.

Коротко о главном

Первый важный этап после покупки газовой колонки – это ее правильная установка. Лучше всего доверить такую работу профессиональному мастеру.

Для того чтобы газовое оборудование служило максимально долго и требовало минимум средств на ремонт, следует придерживаться правил использования и ухода, которые обозначены в инструкции к аппарату.

Профилактический уход и чистка помогают вовремя предотвращать серьезные поломки. По правилам рекомендуется делать самостоятельный осмотр и очистку газового оборудования от нагара и копоти каждые полгода, так рабочие характеристики колонки будут сохраняться намного дольше.

Сталкивались ли вы с трудностями при включении колонки? Чем они были вызваны и как удалось их устранить?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

BOSCH WR 13-2 Р.

Инструкция. Газовая колонка

Просмотр

Доступно к просмотру 24 страницы. Рекомендуем вам скачать файл инструкции, поскольку онлайн просмотр документа может сильно отличаться от оригинала.

• Газовый проточный водонагреватель
  Therm 4000 O
  WR 10/13/15 -2 P...
  Паспорт и инструкция по монтажу и эксплуатации
  Перед инсталляцией прочитать инструкцию!
  Перед введением в эксплуатацию читать инструкцию по эксплуатации!
  Обратить особое внимание на указания по безопасности!
  6 720 647 262 (2014/07) RU  Место установки должно удовлетворять условиям вентиляции воздуха!
  Инсталяция должна проводиться только авторизированым специалистом!

• 2 | Содержание
  Содержание
  1   Пояснения символов и указания по технике   7  Техобслуживание (только для авторизированных
  безопасности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3  фирмой Бош специалистов) . . . . . . . . . . . . . . . . . .14
  1.1  Пояснения условных обозначений .  . . . . .  3  7.1  Регулярные работы по
  1.2  Указания по технике безопасности . . . . . .  3  техобслуживанию . . . . . . . . . . . . . . . . . . . .14
  7.2  После техобслуживания . . . . . . . . . . . . . .  14
  7.3  Контроль тяги . . . . . . . . . . . . . . . . . . . . . . .  14
  2   Данные о приборе  . . . . . . . . . . . . . . . . . . . . . . . . . . .  4
  2.1  Декларация о соответствии  . . . . . . . . . . . .  4
  2.2  Категория, тип и допуск  . . . . . . . . . . . . . . .  4  8  Устранение неисправностей  . . . . . . . . . . . . . . . . .  16
  2.3  Типы прибора . . . . . . . . . . . . . . . . . . . . . . . .  4
  2.4  Комплект поставки  . . . . . . . . . . . . . . . . . . .  4
  2.5  Описание прибора . . . . . . . . . . . . . . . . . . . .  4  9  Охрана окружающей среды/утилизация . . . . . .  17
  2.6  Принадлежности (см. также ценовую
  спецификацию) . . . . . . . . . . . . . . . . . . . . . . .4
  2.7  Габаритные размеры  . . . . . . . . . . . . . . . . .  5  10  ГАРАНТИЙНЫЙ ТАЛОН . . . . . .  . . . . . . . . . . . . . . . .  18
  2.8  Принцип действия . . . . . . . . . . . . . . . . . . . .  6
  2.9  Технические характеристики . . . . . . . . . . .  7
  3   Эксплуатация  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  8
  3.1  Перед вводом в эксплуатацию  . . . . . . . . .  8
  3.2  Включить прибор . . . . . . . . . . . . . . . . . . . . .  8
  3.3  Регулировка мощности . . . . . . . . . . . . . . . .  8
  3.4  Регулировка расхода воды  . . . . . . . . . . . .  9
  3.5  Выключение . . . . . . . . . . . . . . . . . . . . . . . . .  9
  3.6  Опорожнение прибора . . . . . . . . . . . . . . . .  9
  4   Предписания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9
  5   Монтаж (только для авторизированных фирмой
  Бош специалистов) . . . . . . . . . . . . . . . . . . . . . . . . .  10
  5.1  Важные указания . . . . . . . . . . . . . . . . . . . .  10
  5.2  Выбор места для монтажа  . . . . . . . . . . . .  10
  5.3  Монтаж прибора  . . . . . . . . . . . . . . . . . . . .  11
  5. 4  Подключение подачи воды  . . . . . . . . . . .  11
  5.5  Подключение подачи газа  . . . . . . . . . . . .  12
  5.6  Ввод в эксплуатацию . . . . . . . . . . . . . . . . .  12
  6   Индивидуальная настройка (только для
  авторизированных фирмой Бош
  специалистов)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  12
  6.1  Заводская настройка  . . . . . . . . . . . . . . . .  12
  6.2  Регулировка давления перед
  форсункой . . . . . . . . . . . . . . . . . . . . . . . . .  12
  6.3  Переоборудование на другой вид газа . .  14
  6 720 647 262 (2014/07)                                            Therm 4000 O

• Пояснения символов и указания по технике безопасности | 3
  ? Покинув помещение, позвонить в газовую аварийную
  1   Пояснения символов и указания по     службу и в уполномоченную специализированную
  технике безопасности                 фирму.
  Опасно при появлении запаха дымовых газов
  1.1  Пояснения условных обозначений    ?Выключить прибор.
  Предупреждения                         ?Открыть окна и двери.
  ? Уведомить уполномоченную специализированную
  Предупреждения обозначены в тексте   фирму.
  восклицательным знаком в треугольнике.  Монтаж, переоборудование
  Выделенные слова в начале
  предупреждения обозначают вид и   ? Монтаж или переоборудование прибора разрешается
  степень тяжести последствий,      выполнять только уполномоченной
  наступающих в случае непринятия мер   специализированной фирме.
  безопасности.                   ? Переоборудование деталей системы отвода дымовых
  газов запрещается.
  ? Не закрывать и не уменьшать отверстия,
  Следующие слова определены и могут применяться в этом
  документе.                               предусмотренные для циркуляции воздуха.
  •  УВЕДОМЛЕНИЕ означает, что возможно повреждение   Техобслуживание
  оборудования.                        ? Рекомендация для заказчика: заключить договор о
  •  ВНИМАНИЕ означает, что возможны травмы лёгкой и   контроле и техобслуживании с уполномоченной
  средней тяжести.
  специализированной фирмой.
  •  ОСТОРОЖНО означает возможность получения   ? Пользователь несет ответственность за безопасность и
  тяжёлых вплоть до опасных для жизни травм.
  экологическую совместимость проточного
  •  ОПАСНО означает получение тяжёлых вплоть до   водонагревателя.
  опасных для жизни травм.
  ? Техобслуживание прибора следует проводить
  Важная информация                        ежегодно.
  ? Использовать только оригинальные запасные части.
  Важная информация без каких-либо
  Взрывоопасные и легковоспламеняющиеся материалы
  опасностей для человека и оборудования
  обозначается приведенным здесь   ? Не использовать и не хранить вблизи прибора
  знаком.                           легковоспламеняющиеся материалы (бумагу,
  растворители, краску и т.п.).
  Другие знаки                           Воздух для горения/воздух помещения
  ? Не допускать загрязнения воздуха для горения/воздуха
  Знак  Значение
  помещения агрессивными веществами (например,
  ?     Действие                           галогеноуглеводородами, содержащими соединения
  ?     Ссылка на другое место в инструкции  хлора или фтора). Тем самым предотвращается
  •     Перечисление/список                появление коррозии.
  –     Перечисление/список (2-ой уровень)
  Инструктаж заказчика
  Таб. 1                                 ? Проинформировать заказчика о принципе действия
  прибора и порядке управления прибором.
  1.2  Указания по технике безопасности
  ? Указать заказчику на то, что ему запрещается
  Опасно при появлении запаха газа         выполнять любые переоборудования и ремонтные
  работы.
  ?Закрыть газовый кран.
  ? Открыть окна.
  ? Не пользоваться электровыключателями.
  ? Погасить открытое пламя.
  Therm 4000 O                                                6 720 647 262 (2014/07)

Скачать инструкцию

Файл скачали 23 раз (Последний раз: 17 Мая 2023 г., в 16:50)

Загрузить

BOSCH T4200 14-2D РУКОВОДСТВО ПО УСТАНОВКЕ И ПОЛЬЗОВАТЕЛЮ Скачать PDF

Скачать Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки Руководство будет автоматически добавлено в “Мои руководства” Распечатай эту страницу

Содержание

2

• страница из 20

• Содержание
• Оглавление
• Закладки

Содержание

• Содержание

• 1 Пояснение к символам и указаниям по технике безопасности

  • Пояснение к символам

  • Информация по технике безопасности

• 2 Технические характеристики и размеры

  • Обзор типов

  • Прилагаемый материал

  • Фирменная табличка

  • Описание прибора

  • Аксессуар (не входит в комплект поставки)

  • Размеры

  • Электрическая схема

  • Функция

  • Технические данные

• • Цифровой дисплей – описание

  • Батарейки

  • Перед запуском нагревателя

  • Включение и выключение нагревателя

  • Расход воды

  • Регулировка мощности

  • Регулировка температуры/расхода

• 4 Правила

• 5 Установка (должна выполняться только квалифицированными специалистами)

  • Важная информация

  • Выбор места для установки

  • Крепление прибора

  • Подключение воды

  • Работа гидрогенератора

  • Подключение газа

  • Ввод в эксплуатацию

• 6 Регулировка

• Квалифицированный технический персонал

  • Заводские правила

  • Регулирование давления

  • Переход на другой тип газа

  • Техническое обслуживание

    • Продувка нагревателя

    • Задачи периодического обслуживания

• Квалифицированный технический персонал)

  • Запуск после технического обслуживания

  • Устройство защиты от дымовых газов

  • Безопасная эксплуатация/риск при длительном использовании

  • Проблемы

    • Проблема/причина/решение

• 9 Окружающая среда / Утилизация

• 10 Условия гарантии

Реклама

Инструкции по установке и эксплуатации

Газовый проточный водонагреватель

Therm 4200

T4200 14. 11.18-2D

Содержание

Предыдущая страница

Следующая страница

Содержание

Краткое содержание для Bosch T4200 14-2D

Это руководство также подходит для:

Т4200 18-2дТ4200 11-2д

Как пользоваться посудомоечной машиной Бош: инструкция по эксплуатации

Практически любая инструкция к современной бытовой технике может начинаться со слов: “Ну что, сломал?” Ведь мы редко начинаем знакомство даже со сложной техникой с чтения инструкции по эксплуатации, потому что она написана сложным для понимания языком и без учета многих нюансов.

Все о том, как пользоваться посудомоечной машиной Бош вы узнаете из представленной нами статьи. Мы расскажем, как подготовить машину к предстоящей эксплуатации и выбрать необходимые режимы. Подскажем, какие инструменты потребуются для обработки посуды и чистки агрегата.

Содержание статьи:

• С чего начать операцию?
  • Зачем нужен “пустой” запуск?
  • Алгоритм первого включения
• Подходящие моющие средства для посудомоечных машин
  • Соль для смягчения воды
  • Какие инструменты можно использовать?
  • Зачем вам ополаскиватель?
  • Специальные моющие средства
• Правила загрузки посуды
• Режимы мытья и сушки
• Какие проблемы можно устранить самостоятельно?
• Essential Maintenance
• Выводы и полезное видео по теме

С чего начать эксплуатацию?

Посудомоечная машина покупается для того, чтобы облегчить труд хозяйки и обеспечить разумную экономию воды. Чтобы не готовить себе неприятные сюрпризы, установку и подключение этого бытового прибора следует доверить специалистам.

Итак, машинка ставится на отведенное для нее место, и подключается подача воды и слив. Теперь можно приступить к эксплуатации.

Зачем нужен “пустой” запуск?

Bosch, как и ряд других производителей бытовой техники, настоятельно рекомендует провести пробный запуск посудомоечной машины.

Необходимо произвести «холостой» пуск по следующим причинам:

• смазки, случайно сохранившиеся на деталях изделия, а также пыль и мусор, попавшие внутрь;
• получаем возможность проверить насколько качественно установлена ​​машина, оценить скорость забора воды, уровень ее нагрева, увидеть, как протекает весь процесс, включая этапы слива и сушки;
• при выявлении проблем появляется возможность их устранения на этапе контрольной мойки, исключая трудоемкую выгрузку посуды.

Мы знаем, что при обычной стирке без специальных средств не обойтись, но пробный запуск в этом смысле не исключение. Вам понадобятся и другие моющие средства, входящие в стартовый набор, который покупатели обычно предлагают приобрести вместе с посудомоечной машиной.

Пробный запуск посудомоечной машины необходим, в первую очередь, для проверки качества ее установки и удостоверения в работоспособности агрегата

Алгоритм первого включения

Что нам необходимо знать об условиях эксплуатации приобретаемой техники, так это уровень жесткости воды в регионе, где она будет работать. Вам повезло с машинками Bosch: покупателям продукции этой фирмы нет необходимости ориентироваться на собственный опыт определения жесткости, а также прибегать к народным методам.

Ряд моделей этой марки комплектуются тест-полосками для определения жесткости. Нужно всего лишь опустить бумажную полоску с нанесенными на ее поверхность реагентами в воду буквально на пару секунд.

А затем сравните его с таблицей, предоставленной производителем. После выполнения этих нехитрых манипуляций вы будете готовы к пробному запуску своего приобретения.

Правильное подключение посудомоечной машины заключается в ее установке в определенном месте (1) и подключении к системе электроснабжения (2), водопроводу (3) и канализации (4) с помощью стандартных шлангов и шнура питания

Процедура запуска достаточно проста, необходимо последовательно выполнить следующие шаги:

• открыть машину, потянув за ее дверь;
• выдвиньте нижнюю корзину, чтобы получить доступ к крышке, закрывающей бак для соли для смягчения воды;
• открутить крышку, налить в бак воду и засыпать в нее специальную соль из стартового набора;
• завинтить крышку бака и удалить ветошью воду, которая могла вылиться в камеру при загрузке соли;
• Теперь на панели управления установите расход соли с учетом ранее определенной жесткости воды.

Добавьте некоторые пояснения. Обратите внимание, что вода в бак для соли заливается только один раз – перед первым запуском. Наливать следует доверху.

Соль засыпается специальной воронкой (или лейкой), которая обычно входит в комплект. Если нет лейки, используйте обычную чашку. Засыпайте соль до тех пор, пока она не будет видна через заливное отверстие.

В это отверстие, расположенное в нижней части камеры агрегата, заливается вода и засыпается специальная соль для посудомоечных машин

Вода, вытесняемая в процессе наполнения, не должна вас смущать: так и должно быть. После закрытия крышки бака вытесненную воду следует тщательно вытереть. Его не должно быть внутри камеры.

Осталось проверить, открыт ли кран подачи воды, после чего его можно активировать. Чтобы наглядно представить весь алгоритм действий, посмотрите видео, которое мы разместили внизу этой статьи.

Подходящие моющие средства для посудомоечных машин

Пользователи посудомоечных машин должны приобрести стартовый набор, который они обычно предлагают вместе с основной покупкой. Можно отдельно приобрести ополаскиватель, таблетки или специальный порошок, а также соль для смягчения водопроводной воды, о которой мы уже говорили.

В стартовый набор входят все моющие средства, без которых работа любой посудомоечной машины просто невозможна – это обязательный минимум

Преимущество стартовых наборов для новичков в том, что в них уже есть все, что может понадобиться. Кроме того, в их состав входит продукция одного товаропроизводителя, что позволяет надеяться, что их компоненты не только идеально совместимы, но и удачно дополняют друг друга.

Часто покупка комплекта будет стоить меньше, чем покупка его компонентов, продаваемых отдельно друг от друга.

Помимо трех совершенно необходимых компонентов, для эффективной стирки можно использовать отдушки и средства, помогающие очистить саму машину от жира и налета. Как правило, их покупают по мере возникновения необходимости.

Соль для смягчения воды

Для качественного мытья посуды следует использовать мягкую воду с низким содержанием солей кальция. Если жесткую воду не смягчать, со временем на стенках камеры образуются следы накипи. Соль позволяет довести воду до состояния, при котором результаты работы техники радуют ее владельца.

Регенерирующую соль для загрузки в посудомоечную машину не следует путать с обычной поваренной солью, которая есть у каждого на кухне: это специальное вещество для смягчения водопроводной воды

Какие средства можно использовать?

В машинах Bosch можно использовать любые моющие средства, которые сегодня есть в продаже.

Это могут быть:

• прессованные таблетки;
• порошок;
• жидкости.

Единственное ограничение, которое необходимо строго соблюдать: это должны быть специальные вещества, предназначенные для загрузки в посудомоечные машины. Не используйте средства для мытья посуды в ручном режиме.

Используемые моющие средства должны быть предназначены для обработки посуды в посудомоечных машинах, а те, которые применяются для ручной мойки, нельзя использовать

В зависимости от состава входящих в их состав компонентов различают три вида моющих средств для посудомоечных машин:

• с хлор и фосфаты;
• без хлора, но с фосфатами;
• без фосфатов и хлора.

При отсутствии в составе продукта фосфатов возможно их образование на стенках камеры и на посуде. Чтобы избежать таких последствий, необходимо увеличить расход моющего средства.

Отсутствие хлора не даст нужного эффекта, если посуду нужно отбеливать. Темный налет на чашках и серый пластик — это может быть следствием отсутствия хлора. Ситуацию спасет стирка высокой интенсивности или увеличение расхода моющих средств.

Зачем вам ополаскиватель?

При использовании ополаскивателя, попадающего в камеру на последнем этапе мойки, капли воды не оставляют следов на посуде.

Если этот препарат не использовать во время работы машины, то после высыхания на стеклянной посуде останутся неэстетичные подтеки. Кроме того, это качество обеспечивает блеск чистой посуды.

Ополаскиватели придают стеклу тот самый блеск и блеск, к которому стремится любая хозяйка, но важно использовать их в меру, чтобы посуда не стала липкой и не покрылась белесыми или радужными разводами

Объем ополаскивателя может быть изменены в соответствии с необходимостью. Если этой жидкости было недостаточно, на пластинах можно будет увидеть белый налет, они будут матовыми. В этом случае дозу увеличивают. Избыток препарата проявится в виде радужных пятен на горшках. Кроме того, они будут липкими на ощупь. Затем дозу уменьшают.

Специальные моющие средства

Существуют комбинированные препараты под названием «три в одном». Они содержат все три вышеперечисленных компонента. Недостатком таких средств является невозможность регулировки содержания соли, как это рекомендуют производители техники Bosch.

Слишком жесткая вода ухудшает качество мытья, а слишком мягкая разъедает стекло: из его состава вымывается кальций. Если вам нужно помыть столовое серебро, вы должны использовать моющие средства, специально предназначенные для этой цели. Другие не подойдут.

Порядок загрузки и какие именно отсеки кюветы, расположенной на внутренней поверхности двери, чем наполнены, что вы можете увидеть в видеороликах, которые мы предлагаем вам посмотреть. Они в последней части статьи.

Правила загрузки посуды

Для всех посудомоечных машин Bosch существует основное правило. В камере агрегата расположены коромысла, через которые сопла жидкость выливается на посуду.

Итак, чашки и тарелки в ящиках следует размещать так, чтобы их наличие в непосредственной близости от краскопультов не мешало им вращаться. Нельзя блокировать открывающий клапан ячейки моющим средством.

Правильная загрузка посуды в посудомоечную машину действительно важна, ведь от этого зависит качество работы, для которой был приобретен данный агрегат

Перед загрузкой посуды в камеру убедитесь, что все предметы можно мыть в посудомоечных машинах. Кухонную и столовую посуду, не переносящую воздействия высоких температур, лучше всего мыть вручную. Речь идет о застекленных предметах, фарфоре, антиквариате и раритетах, а также изделиях из бронзы, олова, алюминия, латуни и меди.

Обеспечьте утилизацию крупных пищевых отходов. Если в машине есть функция замачивания, то ее можно использовать для мытья больших кастрюль. Если размокания нет, остатки пищи с поверхностей удаляют щеткой. Покупается в магазинах хозяйственных товаров.

Для повышения эффективности стирки в полном соответствии с инструкциями к машинам марки можно предварительно подержать столовые приборы и другую посуду под горячей водой. Жир на поверхностях станет влажным и его будет легче смыть. Справа внутри камеры предусмотрены загрузочные ящики (корзины).

С помощью телескопических направляющих и системы Rackmatic ящики можно перемещать и выдвигать вперед, чтобы было легче разместить все, что нужно помыть. Даже если ящики будут полностью заполнены, можете не волноваться: они не перевернутся.

Посуда размещается внутри камеры в ящиках, расположенных на двух или трех уровнях, в зависимости от модели загружаемой посудомоечной машины

В зависимости от количества подвижных и складных элементов различают ящики трех типов:

• Варио;
• Варио Флекс;
• Варио Флекс Плюс.

Последние в этом списке корзины оснащены дополнительной защитой для хрупкой посуды, требующей бережного обращения. В частности, на дополнительных полках нижнего ящика размещаются 12 стаканов на высоких ножках. Получается, что в этих моделях общее количество одновременно моющихся стекол может достигать 18 штук.

В зависимости от конкретной модели посудомоечной машины посуда в ней может загружаться в два или три уровня. Третий уровень предназначен для размещения столовых приборов, а также предметов нестандартных размеров.

Посуда, помещенная в ящики посудомоечной машины Bosch, надежно защищена от механических повреждений: одним из проявлений такой защиты являются закругленные концы фиксирующих решеток

Система Rackmatic помогает правильно расположить ящики по высоте. Ведь грамотная загрузка посуды позволяет влаге омывать ее максимально равномерно со всех сторон. Для фиксации стаканов и чашек используйте предназначенные для них держатели.

Манипулируя держателями, вы можете сделать корзину глубже или приспособить ее для размещения в ней крупногабаритных предметов: кастрюль и сотейников.

Если в модели предусмотрены корзины третьего верхнего уровня, то они используются для мытья столовых приборов, которые компактно и аккуратно размещаются в этом уникальном лотке

Порядок применения корзин, изменения их расположения и виды нагрузки содержатся в инструкции по эксплуатации именно той модели, которую вы выбрали. Рекомендуем изучить эту часть максимально внимательно.

Режимы стирки и сушки

Выполняемые программы стирки подразделяются на:

• автоматический;
• быстро
• деликатно;
• экономичный;
• нормальный
• интенсивный
• с предварительным ополаскиванием.

Программы разрабатываются с учетом типа посуды, материалов, из которых она изготовлена, а также вида и интенсивности присутствующих на ней загрязнений.

Каждая из доступных программ учитывает следующие факторы, касающиеся процедуры стирки:

• температура воды;
• продолжительность процесса;
• объем водопотребления;
• тип используемого моющего средства;
• Метод механического воздействия.

При выполнении стандартных программ продолжительность стирки и температура воды являются предустановленными параметрами. Для каждого вида посуды с учетом степени загрязнения своя программа.

Стандартные режимы включают деликатную, экологичную программы и интенсивную стирку. Для реализации автоматических программ предусмотрены различные температурные диапазоны. Расход воды, продолжительность работы и температуру стирки в заданном диапазоне машина определяет самостоятельно, основываясь на показаниях аквасенсоров.

Например, реагируя на степень загрязнения посуды, машина может увеличивать или уменьшать количество полосканий.

Для разных видов посуды и вида загрязнений предусмотрена разная программа, остается только выбрать из всего многообразия режим мойки, который поможет хозяйке найти оптимальное решение для ее задач

Программы, к которым относятся, например , замачивание, эффективно дополняют основные алгоритмы стирки. Это реализация передовых возможностей технологии Bosch. Например, если посуда только что использовалась, ее можно помыть в ускоренном режиме с укороченным режимом, происходящим всего за 29 минут.минут.

Нововведением можно назвать программу Турбо скорость-20мин. Его использование позволяет мыть посуду даже за 20 минут. Такая программа выручит хозяйку, если несколько раз за короткий промежуток времени стол будет сервирован одними и теми же предметами.

Есть дополнительные опции, значительно облегчающие жизнь хозяйке и выручающие ее в экстремальных ситуациях.

Дополнительные программы расширяют возможности стандартных функций:

• Таймер. С помощью таймера начало стирки можно отложить на любой период времени в диапазоне от одного до 24 часов.
• Гигиена. При необходимости дополнительной гигиенической обработки посуды ее можно осуществить за счет удлинения последней фазы цикла и повышения температуры ее прохождения.
• Регулятор скорости. Вы можете ускорить программу без потери качества конечного результата, заставив оба коромысла-распылителя работать одновременно. Эта опция в вариации Vario Speed ​​Plus доступна в премиальных агрегатах. При этом время работы сокращается на 66%.
• Половинная загрузка. Если камера заполнена только наполовину, этот нюанс тоже следует учитывать, соответственно уменьшая расходы на воду и моющие средства.
• Зона интенсивной терапии. Опция позволяет сделать мытье посуды в нижней корзине более интенсивным. На остальных уровнях программа будет проходить в основном режиме. С помощью этого варианта можно одновременно обрабатывать грязную кастрюлю и хрупкие фужеры.
• Придание блеска и сушка. Новый вариант для бокалов и посуды. Благодаря дополнительному полосканию, увеличению объема ополаскивателя и длительной сушке стекло приобретает невероятный блеск.

Если такая опция предусмотрена, то на первом этапе работы машины в нее можно добавить забытый предмет, временно прервав стирку. Чтобы перевести машину в режим ожидания, осторожно откройте дверцу. После его закрытия программа, выполняемая машиной, автоматически продолжится.

Очень удобную дополнительную функцию обеспечивает таймер, помогающий откладывать выполнение работы на заданный период времени, что позволяет хозяйке успешно распоряжаться своим временем

Окончание работ отмечается звуковым и световым (луч на полу) сигналом. Коробку принято разгружать, начиная с нижней корзины. В этом случае капли, которые могут остаться на верхних корзинах, не будут портить внешний вид предметов, расположенных ниже.

При соблюдении требований, заявленных производителем, ваш агрегат прослужит вам долго.

Какие проблемы вы можете устранить самостоятельно?

Если посудомоечная машина Bosch вышла из строя, следует обратиться за помощью в ближайший сервисный центр. Но иногда поломка настолько незначительна, что нет смысла привлекать специалистов для ее устранения.

Блок самостоятельно следит за исправностью собственных систем и в случае неисправности выдает на дисплей код ошибки. Значение кодов можно узнать в инструкции к вашей машине.

Система, постоянно тестирующая собственную работу, в случае неисправности выдает следующие коды ошибок

Поговорим о тех, которые можно устранить самостоятельно:

• E4 – Проблема с переключением поток. Эта ошибка может возникнуть, если шланг забит. Если шланги проверены, а на дисплее по-прежнему отображается E4, обратитесь в сервисную службу.
• E6 – Возникли проблемы с аквасенсором, отвечающим за распознавание уровня загрязнения посуды. Эта ошибка характерна для модели Bosch Silence Plus. Появляется, если для посуды с незначительными загрязнениями была выбрана программа интенсивного мытья.
• E15 – Аквастоп горит, то есть произошла реакция на протечку воды. Проверьте все шланги и устраните проблему.
• E17 – произошла ошибка заполнения жидкостью. Такая ситуация может возникнуть, если в месте подключения подачи воды к посудомоечной машине образовалось повышенное давление.
• E24 – сигнал о том, что сточные воды сливаются плохо или не сливаются вовсе. Причиной может быть забитый слив, который придется прочистить, или забитый шланг. Возможно шланг просто пережат.
• E27 – ухудшилось питание из-за падения напряжения в сети. Причиной явления может быть пиковая нагрузка на сеть. Если установить стабилизатор напряжения, то неприятностей такого рода можно избежать.

Часто бывает, что машина не заводится. Скорее всего, возникла проблема с подключением к сети. Проверьте предохранитель; если он дует, замените.

Возможно, посудомоечная машина заблокирована. Не забудьте хорошо закрыть дверцу моечной камеры. Проверьте, не забиты ли сопла форсунок, шланги подачи воды и сливные фильтры.

Во избежание возникновения неполадок и неполадок в работе посудомоечной машины следует соблюдать рекомендации производителя, считать в машинке, правильно раскладывать предметы в корзинах.

Essential Maintenance

Чтобы любой механизм долгое время находился в отличном рабочем состоянии, за ним необходимо правильно ухаживать.

Высокотехнологичные и современные посудомоечные машины Bosch также нуждаются в обслуживании. Состояние их отдельных устройств должно постоянно контролироваться.

Как бы это странно не звучало, но посудомоечную машину тоже нужно мыть, просушивать ее камеру салфетками, чистить фильтры и распылители, удалять жир и накипь

Здесь вы найдете исчерпывающую информацию по уходу за устройствами вашей посудомоечной машины Bosch в инструкции к данному устройству:

• Кулиса. Обнаруженная на их поверхностях накипь или жир – повод начать интенсивный цикл стирки без загрузки, но с моющими средствами.
• Фильтры Состояние фильтров необходимо проверять после каждого рабочего цикла. Удаляются крупные загрязнения, а мелки, забивающие поры, смываются горячей водой из-под крана. Если этого не сделать, загрязнение может привести к блокировке сливного насоса. Ремонт агрегата потребует денег и времени.
• Спринклеры. Чтобы качество мойки не начало ухудшаться, разбрызгиватели необходимо периодически снимать и промывать горячей проточной водой от остатков пищи и накипи.

При строгом соблюдении всех требований и условий эксплуатации, прописанных производителем, срок службы вашего оборудования будет максимально долгим и эффективным.

Выводы и полезное видео по теме

Первый запуск новой посудомойки в «холостом» режиме – ответственная задача. Вам предоставляется возможность впервые проверить как качество его установки, так и работу его устройств.

Чтобы наглядно представить, как осуществляется первый пуск по правилам, посмотрите видео:

Вот видео о технологии мытья посуды Bosch. Вы увидите принципы работы разных типов машин, получите представление о внутреннем устройстве и работе агрегата.

Моделей известного бренда Bosch великое множество.
