Buderus logamax plus gb162 65: Настенный конденсационный котел Buderus Logamax plus GB162-65

Logamax plus GB162-65. Конденсационные котлы

   Газовый настенный конденсационный котел серии Logamax plus GB162 мощностью 65 кВт. Предназначен для отопления коттеджей на несколько семей, а также промышленных и коммунальных объектов. Имеет высокую теплопроизводительность , которая достигается благодаря применению технологии «ALU plus», с помощью которой создан усовершенствованный алюминиевый оребренный теплообменник. Прочный, экономичный и долгоиграющий – это является очевидным преимуществом для специалистов. . Еще одна особенность котлов – система «ETA plus», включающая модулируемую керамическую горелку, способную работать в диапозоне мощности 19 – 100%. Данная система гарантирует очень эффективное использование энергии, нормативный КПД до 110%

Особенности:

– Максимальная мощность при минимальной занимаемой площади
– Меньше затрат на техническое обслуживание и более длительный срок службы теплообменника
– Компактный теплообменник мощностью до 100 кВт с максимальной теплопередачей благодаря новой внутренней конфигурации трубок
– Низкий уровень шума
– Предварительное смешивание в керамической горелке плоского пламени с низкими эмиссиями вредных веществ
– Простое, недорогое техническое обслуживание и сервис, благодаря компактной и удобной конструкции
– Многофункциональная насосная группа для облегчения монтажа

Система FLOW plus

Система ETA plus

Для максимального использования теплоты конденсации дымовых газов и работы с низким уровнем шума благодаря: 1) простой гидравлической схеме без перепускного клапана, т. к. не требуется поддерживать минимальный объемный поток 2) циркуляционному насосу с регулируемой производительностью. Он обеспечивает максимальное использование теплоты конденсации дымовых газов

Для оптимального использования энергии и минимизации общих эксплуатационных расходов, состоит из: 1) горелки с модулированным регулированием горения в диапазоне мощности 18 (23) – 100 % 2) высокоэффективного теплообменника для круглогодичного конденсационного режима 3) модулированного циркуляционного насоса UPER 28-80 с регулированием производительности – по дополнительному заказу 4) возможна эксплуатация без поддержания минимального объемного потока

Технология ALUplus для теплообменника

– Максимальная мощность при минимальной занимаемой площади
– Меньше затрат на техническое обслуживание и более длительный срок службы теплообменника
– Компактный теплообменник мощностью до 100 кВт с максимальной теплопередачей благодаря новой внутренней конфигурации трубок

Монтаж, ввод в эксплуатацию, техническое обслуживание

– Монтаж предпочтительно в подвале или на чердаке
– Низкие затраты на монтаж и техническое обслуживание с использованием многочисленных комплектующих для подключения (преимущественно при открытой прокладке труб) и узлов для отвода дымовых газов
– Наличие сервисного меню в системе управления Logamatic RC 30 упрощает пуск в эксплуатацию и проведение сервисных работ
– Простое, недорогое техническое обслуживание и сервис, благодаря компактной и удобной конструкции
– Многофункциональная насосная группа для облегчения монтажа

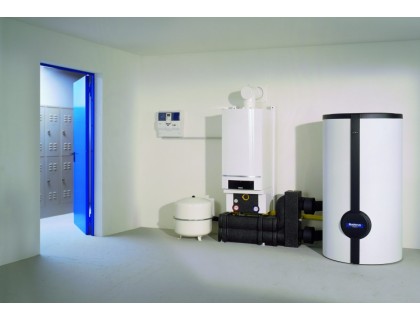

Возможности комбинирования котлов Logamax plus GB 162

– Комбинируется с отдельными баками-водонагревателями SU400 W-SU1000 W

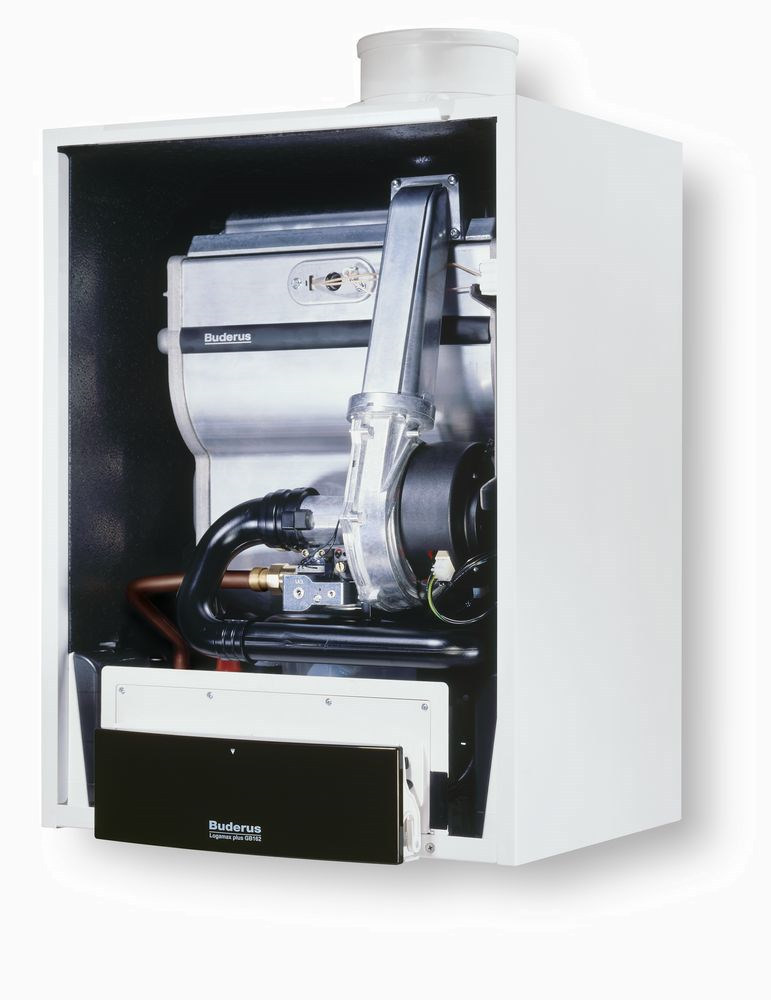

Устройство

1: Крепление главного регулятора BC10
2: Монтажная ниша для возможного монтажа в ней пульта управления в помещении, например, RC35
3: Крышка с отделением для инструкции по эксплуатации
4: Главный регулятор Logamatic BC10 (базовое оснащение), с возможностью расширения, например, с помощью пульта управления для помещения RC35
5: Клеммная коробка (низковольтные подключения и подключения для 230 Вольт)
6: Тахокабель и кабель сетевого питания насоса
7: Подключение для слива конденсата 8: Ванна для конденсата
9: Дверь котла
10: Автоматический клапан выпуска воздуха
11: Защелка крышки горелки
12: Воздухозаборник
13: Газопровод
14: Соединительный участок дымовой трубы
15: Дверной замок
16: Заводская табличка
17: Штуцер для измерения параметров дымовых газов
18: Место замера приточного воздуха 19: Подключение приточного воздуха 20: Подключение к дымовой трубе 21: Заглушка
22: Вентилятор
23: Газовая арматура

24: Трубка Вентури
25: Крышка горелки
26: Датчик температуры подающей линии
27: Ионизационный электрод
28: Смотровое стекло
29: Накальный электрод розжига
30: Защитный температурный датчик
31: Теплообменник
32: Датчик давления
33: Датчик температуры обратной линии
34: Универсальный автомат горелки (UBA 3)
35: Выдвижной ящик для возможной установки функциональных модулей
36: Прикрывающая диафрагма
37: Сифон

Группа подключения (дополнительное оборудование):
38: Сервисная арматура, синяя (обратная линия котла RK) с насосом, кран для слива, обратный клапан и термометр
39: Газовый кран, желтый (GAS)
40: Сервисная арматура, красная (подающая линия котла VK) с краном для слива, манометр, термометр и предохранительный клапан
41: Предохранительный клапан
42: Манометр
43: Кран для слива
44: Сервисный кран
45: Термометр (дополнительное оборудование)

Настенный конденсационный котел Buderus Logamax plus GB162 65 кВт (без дымохода) (id 46603202)

Характеристики и описание

Настенные газовые котлы Buderus

Buderus Logamax Plus GB162 — надежные и эффективные котлы этой серии предназначены для обогрева и водоснабжения коттеджей на несколько семей, промышленных и коммунальных объектов. Они легко объединяются в каскадный блок для удовлетворения любого спроса в тепле.

Теплообменник с технологией ALUplus отличается высокой теплоотдачей и долговечностью. Система FLOWplus обеспечивает максимальное использование теплоты конденсации дымовых газов и работу с низким уровнем шума. Система ETAplus гарантирует оптимальное использование энергии и минимизацию общих эксплуатационных расходов.

Компактные, высокопроизводительные настенные газовые приборы Logamax Plus GB162 отлично подойдут как для загородного дома, так и городской квартиры. Они легко объединяются в каскадную установку для удовлетворения любых потребностей в тепле и горячей воде.

Помимо технологии конденсации, в котлах Buderus Logamax Plus GB162 применен еще ряд новшеств:

• С помощью технологии «ALU plus» создан усовершенствованный алюминиевый оребренный теплообменник для оптимальных условий конденсации круглый год.
• Система «ETA plus», включающая керамическую горелку с широким диапазоном модуляции, гарантирует эффективное использование энергии и КПД до 110%.
• Автоматика Logamatic EMS или Logamatic 4000 обеспечивает комфортное и простое управление всеми функциями котла.
• Благодаря системе «FLOW plus», котлу Логамакс Плюс GB162 не требуется минимально допустимый поток воды.

Дополнительными преимуществами этой серии теплоагрегатов являются быстрый монтаж и пуск в эксплуатацию; низкий уровень шума;  простое и удобное обслуживание.

Линейка моделей Buderus Logamax plus

Наименование	Параметры
Logamax plus GB 162, 65 кВт (без дымохода)	Номинальная мощность, кВт: 65, Габариты (В x Ш x Г), мм: 700x400x299, Масса, кг: 29
Logamax plus GB 162, 80 кВт (без дымохода)	Номинальная мощность, кВт: 80, Габариты (В x Ш x Г), мм: 480x980x520, Масса, кг: 70
Logamax plus GB 162, 100 кВт (без дымохода)	Номинальная мощность, кВт: 100, Габариты (В x Ш x Г), мм: 480x980x520, Масса, кг: 70
