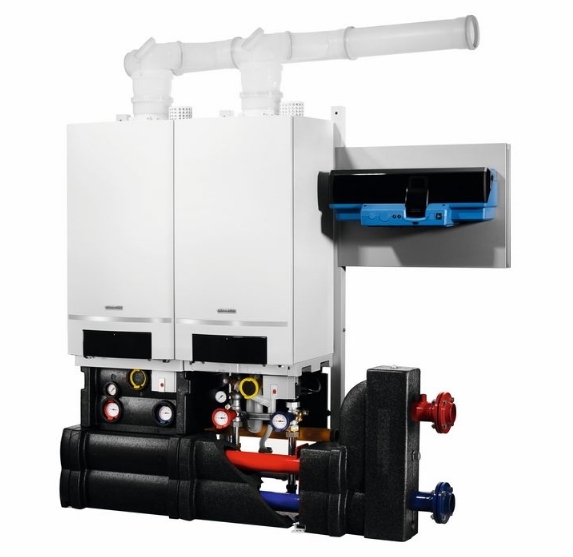

Котёл Buderus Logamax plus GB162 V2 100 кВт

395 040 руб

Add to Wishlist

Количество Kонденсационный газовый котел Buderus Logamax plus GB162 V2 7736700890 -100 кВт

Артикул: 7736700890 Категории: Buderus Logamax Plus GB162 V2, Настенные конденсационные газовые котлы, Настенные котлы, Отопительные котлы

Характеристики: Kонденсационный газовый котел Buderus Logamax plus GB162 V2 7736700890 -100 кВт

• Характеристики
• Описание
• Документация

Описание

Настенный конденсационный газовый одноконтурный котел Logamax plus GВ162-100 кВт – это современный, универсальный, экономичный котел с модулируемой горелкой и высоким КПД.
Область применения:
Коттеджи на несколько семей, а также промышленные и коммунальные объекты.
Забор воздуха для горения из помещения или извне.
Преимущества и особенности:
Приготовление горячей воды осуществляется через внешний накопительный водонагреватель (бойлер).
Возможна работа на сжиженном газу. Комплект перенастройки заказывается отдельно.
Система отвода дымовых газов через дымоход коаксиальной конструкции (труба в трубе) может быть выполнена в подвалах, на этаже или на чердаке в соответствии с фактическими условиями как с забором воздуха для горения из помещения, так и вне помещения. Подключение к коаксиальному дымоходу диаметром 110/160 мм.
Диапазон плавного изменения мощности: 19 (22) – 100%.
Стандартизированный коэффициент использования до 110%.
Котел поставляется без циркуляционного насоса и предохранительного клапана. Насосы, предохранительные клапаны и запорные органы подбираются из дополнительной комплектации.
В комплектацию котла не входит расширительный бак. Необходимо правильно подобрать в зависимости от параметров установки и дополнительно заказать.
Конденсационный котел нужно укомплектовать системой управления.
Описание оборудования
1. Технология ALUplus для теплообменника:
Максимальная мощность при минимальной занимаемой площади.
Постоянный хороший коэффициент полезного действия теплообменника в течение всего срока службы благодаря плазменной полимеризации поверхности трубок теплообменника.
Меньше затрат на техническое обслуживание и более длительный срок службы теплообменника.
Компактный теплообменник мощностью до 100 кВт с максимальной теплопередачей благодаря новой внутренней конфигурации трубок.
2. Система ETA plus для оптимального использования энергии и минимизации общих эксплуатационных расходов, состоит из:
горелки с модулированным регулированием горения в диапазоне мощности 18 – 100%,
высокоэффективного теплообменника для круглогодичного конденсационного режима,
модулированного циркуляционного насоса UPER 28-80 с регулированием производительности – по дополнительному заказу.
Возможна эксплуатация без поддержания минимального объемного потока.
3. Система FLOW plus для максимального использования теплоты конденсации дымовых газов и работы с низким уровнем шума благодаря:
простой гидравлической схеме без перепускного клапана, т.к. не требуется поддерживать минимальный объемный поток,
циркуляционному насосу с регулируемой производительностью. Он обеспечивает максимальное использование теплоты конденсации дымовых газов.
Топливо: природный газ по DIN EN 437.
Возможности комбинирования: комбинируется с отдельными баками-водонагревателями SU400/5W-SU1000W.
Охрана окружающей среды / эмиссии:
Низкий уровень шума.
Предварительное смешивание в керамической горелке плоского пламени с низкими эмиссиями вредных веществ.
Монтаж, ввод в эксплуатацию, техническое обслуживание:
Монтаж предпочтителен в подвале или на чердаке.
Сниженные затраты на монтаж и техническое обслуживание с использованием многочисленных комплектующих для подключения (преимущественно при открытой прокладке труб) и узлов для отвода дымовых газов.
Наличие сервисного меню в системе управления Logamatic RC 35 упрощает пуск в эксплуатацию и проведение сервисных работ.
Простое, недорогое техническое обслуживание и сервис, благодаря компактной и удобной конструкции.
Многофункциональная насосная группа для облегчения монтажа.
Управление:
Регулирующие функции, адаптированные к гидравлической схеме системы.
Минимум действий для настройки всех функций системы управления.
Допуск: имеет допуск в соответствии с Правилами эксплуатации газовых приборов 90/396/EWG с учетом DIN 3368 и EN 297, EN 483, EN 437, EN 677.
Комплектация:
Система ETA plus.
Система FLOW plus.
Встроенный соединительный элемент, имеющий отверстия для замеров.
Блок KombiVENT для смешивания газа с воздухом.
Автоматический клапан выпуска воздуха.
Запальный электрод.
Ионизационный контроль пламени.
Автомат горелки UBA3 для цифрового контроля и управления всеми электронными элементами.
Главный регулятор ВС10 с основными функциями управления отопительным котлом.
Возможность установки внутрь котла системы управления Logamatic RC35 и двух модулей EMS.

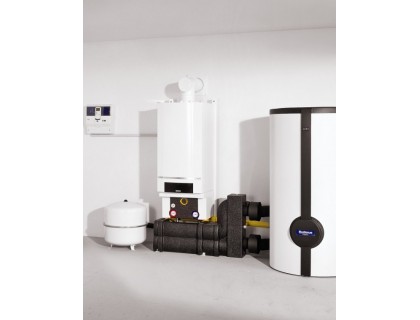

Приготовление воды для ГВС
Приготовление воды для ГВС осуществляется в отдельном баке.
Этот вид водоподготовки рекомендуется при одновременном использовании нескольких точек водоразбора.
Возможности комбинирования:
Возможна комбинация настенных котлов с разными баками-водонагревателями в зависимости от потребности в горячей воде. Котел Logamax plus GВ162-100 кВт применяется с напольными баками емкостью от 400 до 1000 л.
Все баки имеют коррозионную защиту: покрытие термоглазурью DUOCLEAN MKT фирмы Будерус.
Требования по гидравлической обвязке
1. Общие положения.
Котел Logamax plus GВ162-100 кВт оснащен системой FLOW plus. Ему не требуется поддерживать минимальный объемный поток. Поэтому можно реализовать простую гидравлическую схему без перепускного клапана.
2. Гибкая гидравлическая обвязка.
Logamax plus GB162-100 кВт поставляется с завода без насоса, поэтому возможна гибкая гидравлическая обвязка:
Подключение к насосу с регулированием производительности.
Насос входит в группу подключения насоса, его нужно применять при использовании гидравлической стрелки (например, в соединении с несколькими отопительными контурами, каскадами котлов или при больших объемных потоках в установке). В этом случае рекомендуется режим эксплуатации с регулированием производительности.
Соединение с внешним насосом отопительного контура с регулированием по ? p.
Для непосредственного подключения отопительного контура можно использовать предлагаемые фирмой Будерус насосы отопительного контура с регулированием по ? p. Целесообразно выполнить настройку насоса на режим работы ?p-v (переменный). Рекомендуемые настроечные значения обеспечивают работу с низким уровнем шума, с максимально возможным объемным потоком.
При более высоких требованиях к уровню шума мы рекомендуем установку дифференциального регулятора давления с настройкой 100-150 мбар. Максимально допустимый объемный поток через котел составляет 5700 л/ч. Если подача насоса выше этого допустимого значения, то объемный поток нужно ограничить, установив выравнивающий клапан.
Потребляемая мощность внешнего насоса не должна превышать 250 Вт.
3. Циркуляционный насос:
Если при небольшом перепаде температур (например, 40/30°C в контуре обогрева пола) остаточный напор насоса, встроенного в насосную группу, или напор отдельного внешнего насоса недостаточен для преодоления сопротивления на последующем участке установки, то заказчик должен установить второй внешний циркуляционный насос. Для гидравлического разделения нужно предусмотреть установку гидравлической стрелки (см. документацию для проектирования Logamax plus).
4. Отвод конденсата:
Конденсат, образующийся во время работы в настенном котле и в системе отвода дымовых газов, в соответствии с коммунальными правилами, необходимо сбрасывать в канализацию. Общие требования приведены в Рабочем листе A 251 Ассоциации по охране водных ресурсов (ATV).
Приготовление воды для отопительного контура
Перед заполнением тщательно промыть установку. Заполняйте котел и добавляйте в него только необработанную воду из водопровода! Не допускается умягчение катионитами! Не разрешается применение ингибиторов, антифризов или других добавок!
Расширительный бак должен быть правильно рассчитан и иметь достаточный объем! При использовании трубопроводов, пропускающих кислород, например, для отопления полов, в системе должен быть предусмотрен разрыв в виде теплообменника. Котловая вода низкого качества способствует образованию шлама и приводит к коррозии. Это может привести к сбоям в работе и к повреждению теплообменника.
Для предотвращения попадания шлама в настенный котел, монтируемый в уже существующую систему, рекомендуется установка грязевого фильтра в общую обратную линию. До и после фильтра нужно установить запорный орган. Если установка была тщательно промыта перед пуском в эксплуатацию, и возникновение кислородной коррозии исключено, то от установки грязевого фильтра можно отказаться.
Помещение для установки котла
Требования к помещению для установки оборудования:
Для котлов мощностью > 50 кВт необходимо отдельное помещение.
Следует соблюдать строительные нормы и правила.
Не допускается хранить легковоспламеняющиеся материалы или жидкости вблизи газового конденсационного котла.
Помещение, где установлен котел, должно всегда хорошо проветриваться и должно быть защищено от замерзания.
Режим работы с забором воздуха для горения из помещения:
Воздух для горения забирается из помещения, где установлен котел.
Воздух для горения не должен быть загрязнен (например, галогенсодержащими углеводородами или пылью).
Подача воздуха для горения должна осуществляться в соответствии с TRGI.
Работа с забором воздуха для горения вне помещения:
Для горения забирается атмосферный воздух.

Документация

Нужна помощь в подборе оборудования Buderus, монтаже или сервисе!

Настенный конденсационный котел Buderus Logamax plus GB162-100

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? – присылайте на

почту [email protected] (расчет актуальных цен выполняем бесплатно).

Настенный конденсационный одноконтурный котел Buderus Logamax plus GB162-100

• Описание
• Документация
• Отзывы
• Доставка

Газовый котел отопления Buderus Logamax plus GB162-100. Низкие цены на котлы отопления. Настенные котлы отопления дома.

Характеристики

Товар	котел
Страна	Германия
Камера сгорания	Закрытая
Высота, мм	1300
Ширина, мм	520
Глубина, мм	465
Бренд	Buderus
Серия	Logamax plus gb162
Модель	Logamax plus gb162-100
Монтаж	Настенный
Цвет	Белый
Мощность, кВт	100
Гарантия	2 года
Управление	Электронное
Напряжение, В	230
Защита от перегрева	Есть
Доп. функции	Встроенная интеллектуальная система автоматики ems, ионизационный контроль пламени, бесшумная работа, автоматический клапан выпуска воздуха, возможность подключения бойлера косвенного нагрева
Вход газа	1″ (ø 25)
Бренд (рус. )	Будерус
Вид отопления	Газ
Кол-во контуров	Одноконтурный
Нагрев воды	Нет
Возможность программирования	Есть
Дисплей	Есть
Подающая линия контура отопления	1 1/2″ (ø 40)
Обратная линия контура отопления	1 1/2″ (ø 40)
КПД, %	109
Индикация	Температуры, процесса работы, рабочих параметров, кодов ошибок, контроль пламени
Система антизамерзания	Есть
Возможность подключения в каскад	Есть
Встроенный насос	Есть
Виды программ	Работа в погодозависимом режиме, сезонные режимы (лето), самодиагностика
Теплообменник	Алюминиевый ребристый
Дымоход	Коаксиальный
Отапливаемая площадь, м²	1000
Вид (по способу сжигания газа)	Конденсационный
Тип горелки	Газовая
Электророзжиг	Есть
Газ	Природный (е)
Наличие	Есть
ø дымохода	110/160
температура отопления, ºc	45-85

Буклет

Инструкция по эксплуатации

Инструкция по монтажу в каскаде

Инструкция по монтажу группы подключения

Рекомендации для подбора автоматики

Рекомендации по отводу дымовых газов

Рекомендации по подбору дымоходов

Документация для проектирования

Каталог продукции 2020

Декларация о соответствии

Инструкция по монтажу и техобслуживанию

+ Добавить комментарий

//”ProductVideo”

Бренд:

Будерус

Серия:

Logamax plus gb162

Модель:

Logamax plus gb162-100

Страна:

Германия

70,00 кг

Артикул:

7746901857

Добавить в сравнение

Manual Buderus Logamax plus GB162-80 (страница 1 из 36) (на английском языке)

• Page 1

  6720646148 – 11/2010 US/CA (en)

  Для пользователя

  Инструкция по эксплуатации ГБ162- Л. Б. 80 кВт/100 кВт

  Данное руководство доступно на английском и французском языках
  .
  Это руководство необходимо сохранить для использования в будущем.

  Внимательно прочитайте перед эксплуатацией

• Стр.Взрыв 0009 может привести к материальному ущербу, телесным повреждениям или гибели людей.
  – Не храните и не используйте бензин или другие легковоспламеняющиеся пары и жидкости вблизи этого или любого другого котла.
  – Что делать, если вы почувствовали запах газа
  • Не пытайтесь зажечь котел.
  • Не прикасайтесь к электрическим выключателям; не пользуйтесь телефоном в вашем здании.
  • Немедленно позвоните поставщику газа с телефона соседа. Следуйте инструкциям поставщика газа
  .
  • Если вы не можете связаться с поставщиком газа, позвоните в пожарную службу.
  – Установка и обслуживание должны выполняться квалифицированным установщиком, сервисным агентством
  или поставщиком газа.
  ВНИМАНИЕ!
  Руководство по эксплуатации является частью документации, предоставляемой оператору установки. Изучите информацию, содержащуюся в данном руководстве, вместе с владельцем/оператором и убедитесь, что он ознакомлен со всеми необходимыми инструкциями по эксплуатации
  .
  http://www.buderus.net

  2

• Страница 3

  Содержание
  1

  Для вашей безопасности. . . . . . . . . . . . . . . 5

  4

  Запуск котла. . . . . . . . . 18

  1.1
  1.2
  1.3

  Использование по назначению . . . . . . . . . . . . . . . . . . 5
  Инструкции по технике безопасности . . . . . . . . . . . . . . . . 6
  Качество воды системы отопления. . . 8

  2

  Инструкции по освещению . . . . . . . . . . . 9

  4.1
  4.2
  4.3
  4.4

  Настройки котла . . . . . . . . . . . . . . . . . . . 18
  Проверьте давление в системе. . . . . . . . . 19
  Заполнить систему отопления. . . . . . . . . . . . 20
  Защита от замерзания . . . . . . . . . . . . . . . . . . 23

  3

  Управление контроллером BC10 basic
  10

  5

  Выключение котла. . . . . . 24

  3.1
  3.2
  3.3
  3.4

  Общие . . . . . . . . . . . . . . . . . . . . . . .
  Включение и выключение . . . . . . . . . . .
  Установка значения температуры ГВС.
  Настройка температуры воды отопления помещения

  Светодиод «Горелка включена» . . . . . . . . . . . . . . . .
  Прочие функции и экономичность
  отопление

  3.5
  3.6

  http://www.buderus.net

  11
  11
  12
  15
  17

  4 сообщения об ошибках и 6

  . 25

  6.1
  6.2
  6.3
  6.4
  6.5

  Меню нормальной работы . . . . . . . . . . . . 25
  Меню ручного управления . . . . . . . . . . . 26
  Меню настроек . . . . . . . . . . . . . . . . . . . 28
  Коды дисплея . . . . . . . . . . . . . . . . . . . 31
  Определение и сброс неисправностей . . . . . . 34

  17

  3

• Page 4

  Предисловие
  Об этой инструкции
  Настоящая инструкция содержит важную
  информацию для безопасной и правильной эксплуатации
  газовых конденсационных котлов Logamax plus GB162-80kW/100kW9.

  Возможны технические изменения!
  Изменения могут быть внесены в соответствии с техническими требованиями
  улучшений!
  Обновление документации

  Несоблюдение
  информации, содержащейся в данном руководстве, может привести к пожару или взрыву,

  , к повреждению имущества, травмам или гибели людей.

  http://www.buderus.net

  Пожалуйста, свяжитесь с нами, если у вас есть предложения по улучшению или исправлению
  .

  4

• Page 5

  Для вашей безопасности

  1

  Для вашей безопасности

  Конденсационные газовые котлы Logamax plus GB162
  спроектированы и построены в соответствии с последними технологическими достижениями
  и требованиями безопасности.
  Конструкция специально ориентирована на простоту использования
  . Чтобы обеспечить безопасное, экономичное и экологичное использование системы отопления
  , мы настоятельно рекомендуем вам прочитать и соблюдать Инструкции по эксплуатации
  .
  1.1

  Определения опасностей
  A

  ОПАСНОСТЬ
  Указывает на наличие опасностей, которые
  могут привести к серьезным травмам, смерти
  или значительному материальному ущербу.

  A

  ПРЕДУПРЕЖДЕНИЕ
  Указывает на наличие опасности, которая
  может привести к серьезным травмам, смерти
  или значительному материальному ущербу.

  A

  ВНИМАНИЕ
  Указывает на наличие опасностей, которые могут
  или могут привести к легкой травме или
  материальному ущербу.

  H

  ОСТОРОЖНО
  Опасность поражения электрическим током.
  Указывает на наличие опасностей из-за поражения электрическим током
  .

  Использование по назначению

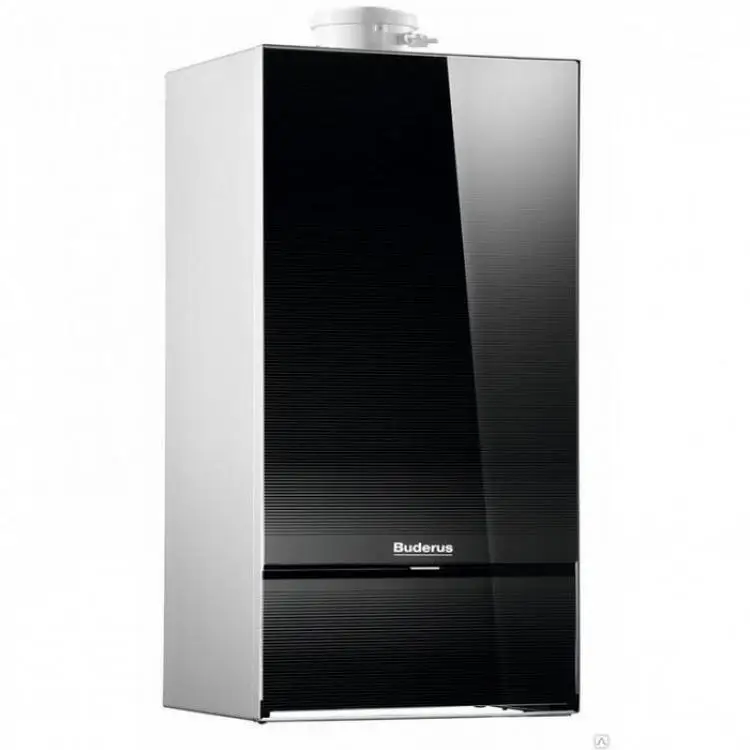

  Котел предназначен для нагрева воды на
  система центрального отопления и производство горячей воды
  для бытовых нужд. Котел

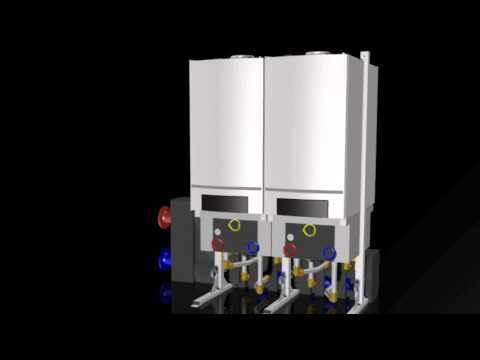

  может быть установлен либо как одиночная система, либо как часть многосистемной системы
  (каскадная система) с
  максимум 8 котлами, соединенными вместе.

  http://www.buderus.net

  5

• Стр.0009 телесные повреждения или материальный ущерб.
  Указания по технике безопасности

  Обязательно соблюдайте данные указания по технике безопасности. Невыполнение этого требования может привести к повреждению имущества, травмам или гибели людей.
  – Установка, подключение газа и дымохода,
  ввод в эксплуатацию, электрическое подключение и
  техническое обслуживание должны выполняться
  только обученным поставщиком услуг.
  – Определенная работа, напр. на газопроводах может потребоваться
  профессиональная лицензия. Выполняйте только такие
  работают, если у вас есть на это лицензия.
  – Использовать котел только по назначению
  и только в рабочем состоянии.

  http://www.buderus.net

  – Один раз
  в год поручить проверку,
  очистку и техническое обслуживание системы отопления.
  Buderus рекомендует заключить договор на ежегодное обслуживание и ремонт
  .
  – Система сбора и удаления конденсата
  должна периодически очищаться обученным специалистом по обслуживанию
  .
  — Попросите вашего обученного поставщика услуг дать вам
  подробная инструкция по эксплуатации
  системы отопления.
  – Внимательно прочитайте эти инструкции пользователя.
  – Немедленно устранить все дефекты системы отопления
  .
  – Убедитесь, что воздухозаборные и выпускные отверстия
  открыты и свободны от препятствий все
  раз.

  6

• Page 7

  Для вашей безопасности
  – Не храните легковоспламеняющиеся материалы или
  жидкости в непосредственной близости от котла
  .
  – Никогда не используйте хлорсодержащие моющие средства или
  галогенированные углеводороды (например, в баллончиках
  , растворителях и моющих средствах,
  красках, клеях) в помещении, где установлен котел
  .
  – При наличии хлорида кальция в бетонных полах
  (при заливке зимой) необходимо
  покрыть пол подходящей краской
  .
  – Не допускайте скопления большого количества пыли на устройстве
  .
  – Не используйте котел, если какая-либо часть
  находилась под водой. Немедленно вызовите квалифицированного специалиста по обслуживанию
  для осмотра котла и
  для замены любой части системы управления
  и любого газового регулятора, который был под водой
  .
  http://www.buderus.net

  – Если произойдет перегрев или не отключится подача газа
  , не отключайте и не отключайте
  электропитание насоса. Вместо этого
  отключил подачу газа в точке
  за пределами котла.
  – Система вентиляции должна проходить осмотр
  ежегодно. Замените любые детали, которые
  имеют признаки износа из-за коррозии или любого другого
  источники.
  – У этого котла нет пилота. Он имеет устройство зажигания
  , которое автоматически зажигает
  горелку.
  – Проверить наличие запаха газа вокруг котла
  . Обязательно понюхайте рядом с полом
  , потому что газ пропан тяжелее воздуха
  и будет оседать на полу.
  – Поворачивайте ручку газового регулятора
  только рукой (рис. 4 на стр. 18). Никогда не используйте инструменты.
  Если ручка не поворачивается вручную, не пытайтесь
  7

• Page 8

  В целях безопасности
  отремонтируйте его, вызовите квалифицированного специалиста по обслуживанию.
  Применение силы или попытка ремонта может привести к пожару или взрыву
  .
  – Когда система вентиляции заблокирована, этот котел
  автоматически отключится с кодом
  «3C». Немедленно вызовите обученного специалиста по сервису
  для осмотра и сброса котла.

  http://www.buderus.net

  1.3

  Качество воды в системе отопления

  При заполнении или 9 использовать только неочищенную водопроводную воду.0009 доливка системы отопления. Использование
  неподходящей воды системы отопления приведет к
  накоплению шлама и коррозии, что в свою очередь
  может привести к выходу из строя котла
  и повреждению теплообменника.
  НЕ обрабатывайте воду такими продуктами, как
  pH-регулирующие вещества (химические добавки)
  и антифризы или смягчители воды.

  8

• Стр. 9

  Инструкции по освещению

  2

  Инструкции по освещению

  СТОП!
  Прочтите главу «Для вашей безопасности» на стр. 5
  перед тем, как зажечь котел.
   Следуйте инструкциям по запуску котла в
  «Запуск котла» на стр. 18.

  A

  http://www.buderus.net

  3

  Управление базовым контроллером BC10
  10
  100

  110

  9

  120
  130

  050 90

  4 140

  11

  1

  8
  90

  888
  2

  3

  4

  110 130 150
  170
  190

  5

  6

  7

  1

  Fig. 1
  1:
  2:
  3:
  4:

  Базовый контроллер Logamatic BC10 – Элементы управления

  Главный выключатель
  Кнопка «Сброс»
  Кнопка «Трубочист»
  Кнопка «Сервис»

  http://www. buderus .net

  5:
  6:
  7:
  8:

  Разъем сервисного инструмента
  Светодиод «Работа горелки»
  Светодиод «Состояние системы отопления»
  Ручка температуры воды отопления помещения

  9: Дисплей
  10: Ручка температуры ГВС
  11: Светодиод «Состояние ГВС»

  10

• Page 11

  Управление базовым контроллером BC10
  3.1

  Общие сведения

  Котел оснащен блоком управления, базовым контроллером BC10
  (рис. 2). Этот контроллер можно использовать
  для управления системой отопления.
  I

  ВНИМАНИЕ
  Если ваша система отопления состоит из нескольких котлов
  (каскадная система), вам необходимо
  выполнить настройку на блоках управления
  всех отдельных котлов.

  Рис. 2

  Открытие панели управления

   Нажмите на панель управления, чтобы открыть ее (рис. 2) и
  получите доступ к контроллеру.
  3.2
  Включение и выключение
   Установите главный выключатель на BC10 в положение «1»
  (ВКЛ. ), чтобы включить котел, и установите его в положение «0» до
  выключить котел.

  http://www.buderus.net

  11

• Page 12

  Управление базовым контроллером BC10
  H

  ОСТОРОЖНО
  Опасность поражения электрическим током.
  При возникновении опасной ситуации отключить питание котла с помощью выключателя аварийного отключения
  или автоматического выключателя котла (см. главу 4 «Пуск котла», стр. 18). Ознакомьте
  с расположением аварийного выключателя и контура котла
  автоматический выключатель.

  3.3
  Установка значения температуры ГВС
   Проверьте местный код для макс. Температура ГВС.
   Поверните ручку «Температура ГВС», чтобы установить
  желаемую температуру горячей воды в баке
  ГВС.

  http://www.buderus.net

  110

  90

  120
  130
  140

  12

• Page 13

  . Работая BC10 Basic Controller
  0
  ECO 1


  .0004 Пояснение

  Светодиод

  ВЫКЛ

  Нет подачи горячей воды (только режим отопления).

  ВЫКЛ.

  Экономичный режим,
  Температура горячей воды
  140 °F (60 °C)

  ГВС будет повторно нагреваться до 140 °F (60 °C),
  , только если температура значительно упала. Этот
  сокращает количество запусков горелки и экономит энергию
  . В результате вода может быть немного прохладнее
  на начальном этапе.

  ON 2

  Температура, установленная на BC10, является фиксированной
  температура, которую нельзя изменить с помощью термостата
  RC.

  ON 2

  По умолчанию задана максимальная температура ГВС
  , равная 140 °F (60 °C).

  ON 2

  86 – 140 Прямая установка на BC10
  в °F
  Aut
  Табл. 1

  Ввод через термостат
  (предварительная настройка)

  Настройки регулятора «Температура ГВС»

  1900 Эта функция оптимизирована

  1900 для котлов с комбинированным приготовлением горячей воды (комбиагрегаты).
  2 Светодиод под поворотной ручкой загорается, если температура ГВС ниже заданного значения (запрос тепла для
  ГВС).

  http://www.buderus.net

  13

• Страница 14

  Работа с базовым контроллером BC10
  Таблица защиты от ожогов
  Температура воды


  Минимальное время для
  секунд 4 4 время5 для первой степени ожога 900 или третий ожог
  градусов

  111 °F (44 °C)

  5 часов

  7 часов

  116 °F (47 °C)

  35 минут

  45 минут

  118 ° F (48 ° C)

  10 минут

  14 минут

  122 ° F (50 ° C)

  1 минута

  5 минут

  131 ° F ( 55 ° C)

  5 секунд

  25 секунд

  140 ° F (60 ° C)

  2 секунды

  5 секунд

  149 ° F (65 ° C)

  1 Вторая

  2 секунд

  158 °F (70 °C)

  –

  1 секунда

  Таблица 2

  Таблица температуры/времени/горения

  http://www.buderus.net

  14

• Страница 15 температура воды в системе отопления» ручка
  для установки верхнего предела температуры воды нагревателя для
  операции нагрева. Это ограничение не распространяется на приготовление горячей воды.

  110
  90

  130
  150
  170
  190

  http://www.buderus.net

  15

• Page 16

  Работа BC10 Basic Controller

  0

  Состояние

  Объяснение

  LED

  OFF

  NO (

  LED

  OFF

  NO. Нагрев ГВС
  операция).

  ВЫКЛ

  86 – 190 Прямая настройка на
  BC10 в °F

  Авт.
  Таблица 3
  1

  Ввод через термостат
  (предварительная настройка)

  Температура 0 действует как верхний предел BC. ВКЛ 1
  При использовании регулятора AM10 или RC10 температура воды
  будет равной или меньшей. При использовании термостата On/Off
  температура воды всегда будет соответствовать заданной температуре
  . Температура подачи никогда не поднимается на
  выше установленной температуры.
  Настройка верхнего предела температуры по умолчанию равна
  ON 1
  максимальной температуре котловой воды 190 °F (90 °C).

  Настройки поворотной ручки «температура воды в системе отопления помещения»

  Светодиод под поворотной ручкой загорается при включении системы отопления и запросе тепла.
  В летнем режиме система отопления выключена (светодиод не горит).

  http://www.buderus.net

  16

• Page 17

  Управление базовым контроллером BC10
  3.5
  Светодиод «Горелка включена»
  Светодиод указывает на рабочее состояние горелки
  .
  Светодиод

  Состояние

  ВКЛ.

  Горелка активна Вода в бойлере нагревается.

  ВЫКЛ

  Горелка ВЫКЛ

  Таблица 4

  3.6

  Пояснение
  Вода в котле достигла необходимой температуры или
  нет запроса на тепло.

  Светодиодная индикация

  Прочие функции и экономичное отопление

  Описанные выше функции являются базовыми функциями, выполняемыми непосредственно на котле с помощью базового контроллера
  BC10.

  http://www.buderus.net

  17

• Страница 18

  Запуск котла

  4

  Запуск котла

  4. 1
  Настройки котла0009  Поверните ручки «Температура отопительной воды» и
  «Температура ГВС» в положение «Авт.» (автоматический режим).
  Теперь управление возьмет на себя блок управления.

   Медленно откройте газовый клапан, нажав на газовый клапан
  и повернув его на ¼ оборота против часовой стрелки (рис. 3, поз. 1). Газовый клапан
  открыт, когда он находится в вертикальном положении.
   Откройте запорные клапаны насосной группы (рис. 3,
  поз. 2).

  110
  100
  90

  110

  120
  130
  140

  +

  90

  130
  150
  170
  190

  1

  2

  Рис. 3

  . запорные клапаны

  18

• Page 19

  Запуск котла
   Установите главный выключатель на базовом контроллере
  в положение «1» (ВКЛ.). Базовый контроллер проверяет текущее состояние системы
  , и
  горелка включается в работу, как только поступает запрос на тепло.
  Эта процедура занимает ок. 30 секунд.
   Отрегулируйте настройки на блоке управления (см. инструкцию по эксплуатации
  для блока управления).
  4.2
  Проверка давления в системе
  Если система отопления только что была заполнена, сначала необходимо проверять давление в системе
  каждый день, в течение
  1 недели.
  Максимальное давление в системе отопления,
  измеренное непосредственно на котле, не должно превышать
  51 psi (3,5 бар).
   Нажимайте кнопку «Сервис» (рис. 1, поз. 4) до тех пор, пока не0009 давление в системе (“P22”) отображается на дисплее
  (поз. 9).

  http://www.buderus.net

  19

• Страница 20

  Запуск котла
   Заполните систему отопления, если давление в системе
  упало ниже 15 фунтов на кв. системы отопления» на стр. 20.
  4.3

  Заполнение системы отопления

   Снимите нижний кожух с насосной группы
  (рис. 4).

  Рис. 4

  http://www.buderus.net

  Снятие нижнего кожуха

  20

• Page 21

  Запуск котла
   Отвинтить заглушку (рис. 5).

  Рис. 5

  http://www.buderus.net

  Снятие крышки со сливного крана

  21

• Page 22

  Запуск котла
   Заполните систему отопления до давления ок.
  20 фунтов на кв. дюйм (1,5 бар). Считайте давление по манометру
  на насосной группе или на панели управления
  BC10 (рис. 6).
  Давление в системе отопления, которое
  измеряется непосредственно на котле, должно быть не менее
  равно требуемому предварительному давлению расширительного бака
  плюс 7 psi (0,5 бар). Минимальное давление
  должно быть не менее 15 psi (1,0 бар) (если система отопления
  холодная). Максимальное давление в системе отопления
  не должно превышать 50 psi (3,5 бар).
  I

  20 30
  10

  psi
  100

  110

  120
  130

  90

  140

  P22

  90

  110 130 150
  170
  190

  1

  Рис. 6

  Строка , так как весь воздух
  будет собираться в самой высокой точке системы отопления
  при медленном заполнении системы
  водой.

  http://www.buderus.net

  22

• Страница 23

  Запуск котла
   Продуйте систему отопления через воздухоотводчики/клапаны
  на нагревательных элементах. Начните с первого этажа помещения
  и продвигайтесь вверх (рис. 7).
  Падение давления в системе отопления вызвано выходом
  пузырьков воздуха через арматуру и (автоматические)
  воздухоотводчики. Кислород, содержащийся в свежей воде системы отопления
  , через некоторое время также выйдет из воды системы отопления
  и вызовет потерю давления.
  Пополнение один раз в год является нормальным. Если нужно
  чаще доливать, возможно,
  протечка в системе или неисправен расширительный бак. Этот
  должен быть исправлен как можно скорее.
  4.4

  Рис. 7

  Продувка радиатора (пример)

  Защита от замерзания

  При включении котел имеет встроенную систему защиты от замерзания
  . Это означает, что на котел нельзя устанавливать дополнительные средства защиты от замерзания
  .
  Защита от замерзания включает котел на подаче
  при температуре 45 °F (7 °C) и выключен при температуре подачи 59 °F (15 °C). Сама система отопления
  не защищена от замерзания.
  http://www.buderus.net

  23

• Page 24

  Выключение котла

  5

  Выключение котла

  ВЫКЛЮЧЕННЫЙ).
   Закрыть запорный газовый кран и отключить котел
  от электросети.
  А

  ОПАСНОСТЬ
  Система отопления может замерзнуть, если
  не работает в морозную погоду.
  – Защитите систему отопления от замерзания
  , если существует опасность замерзания системы.
  – Слить воду системы отопления из нижней
  точки системы отопления, используя
  кран для заполнения и слива котла. После этого должен быть открыт вентиляционный винт
  в самой высокой точке системы отопления
  .

  http://www.buderus.net

  24

• Page 25

  Рабочие сообщения и сообщения об ошибках

  6

  Рабочие сообщения и сообщения об ошибках

  В нормальном рабочем режиме на дисплее отображается
  текущая температура воды нагревателя. Вы можете отобразить
  другую информацию с помощью кнопки «Сервис».
  См. также раздел 6.4.
   Нажмите кнопку «Сервис» (поз. 4)
  раз для переключения между различными дисплеями состояния
  .

  10
  100

  110

  9

  120
  130

  90

  140

  11

  1

  8
  90

  888
  2

  3

  4

  110 130 150
  170
  190

  5

  6

  7

  1 Рис. 8

  Показывает текущую измеренную температуру воды в системе отопления помещения в °F.

  [стр/2/2|

  Показывает текущее измеренное давление в системе в фунтах на квадратный дюйм.

  [-/ч/\|

  Текущий код дисплея. В этом случае: Рабочая фаза: Котел в режиме отопления.

  Нормальная работа

  http://www.buderus.net

  25

• Страница 26

  Рабочие сообщения и сообщения об ошибках комнатный контроллер
  (например, RC35).
  УВЕДОМЛЕНИЕ
   Перезапустите ручной режим после включения системы отопления, чтобы система
  работала постоянно (особенно при опасности замерзания).

  I

  Меню ручного управления
  Чтобы активировать ручное управление: нажмите и удерживайте кнопку d более 5 секунд.

  d

  [\/2/4} Мигающая точка в правом нижнем углу дисплея
  показывает, что активна ручная операция. Это означает, что котел постоянно находится в режиме отопления:
  – Температура воды в системе отопления соответствует заданной на базовом контроллере BC10.
  – Горит светодиод «Состояние системы отопления».
  – Режим ГВС возможен при ручном режиме.

  e

  [p/1.6} Показывает текущее измеренное давление в системе в фунтах на квадратный дюйм (фунты на квадратный дюйм).

  Таблица 6

  Ручное управление

  http://www.buderus.net

  26

• Стр.0004 [-/h/\} Код дисплея: Рабочая фаза: См. также раздел 6.4. Котел находится в ручном режиме
  . В ручном режиме можно использовать меню «Настройки» (таблица 7 из шага 2)
  для временного изменения заданной производительности котла.
  Примечание: Если мощность котла была временно изменена, ее необходимо установить снова после завершения
  ручного режима в соответствии с меню «Настройки» (таблица 7).

  e

  [\/2/4}Показывает текущую измеренную температуру воды в системе отопления помещения в °F.
  После отключения питания ручное управление автоматически завершается.
  Чтобы завершить вручную, нажмите и удерживайте кнопку d более 2 секунд, пока точка
  не исчезнет.

  Таблица 6

  Ручное управление (продолжение)

  http://www.buderus.net

  27

• Стр. Меню настроек:
  – Скорость модуляции
  – Время постпродувки
  – Режим ГВС (Вкл./Выкл.).
  I

  ВНИМАНИЕ
  Скорость модуляции и режим ГВС должен устанавливать обученный установщик.

  Если вы будете в отпуске в течение длительного периода времени, когда существует риск замерзания, необходимо установить время постпродувки
  (раздел 4.1 на стр. 18).
  Меню настроек

  d
  e
  Таблица 7

  Чтобы открыть меню «Настройки»: Нажмите и удерживайте кнопки d+e более
  2 секунд.
  [л////| Это показывает, что меню «Настройки» открыто. Вы можете отрегулировать настройку этого
  параметр.
  Настройки

  http://www.buderus.net

  28

• Page 29

  Рабочие сообщения и сообщения об ошибках
  Меню настроек
  [l////| скорость модуляции. Отрегулируйте следующим образом или нажмите e:
  Lower: уменьшите скорость модуляции с помощью кнопки c. Минимальная настройка
  [l/3/6| = 36 % с котлом мощностью 80 кВт и [л/3/0| = 30 % с котлом мощностью 100 кВт.
  Выше: увеличьте скорость модуляции с помощью кнопки d. Максимальное значение составляет
  [л////| = 100 %. Это соответствует заводской настройке.

  e

  Таблица 7

  [f/\/5| Время выбега насоса в минутах (начинается после окончания режима отопления).
  Настройте следующим образом или перейдите к следующему шагу:
  Уменьшить: Уменьшите время с помощью кнопки c.
  Минимальная настройка: [f/\/0| = 0 минут. Заводская настройка по умолчанию — 5 минут.
  ОСТОРОЖНО! Не устанавливайте время постпродувки менее 5 минут.
  Больше: увеличьте время с помощью кнопки d.
  Максимальная настройка: [f/6/0| = 60 минут или [f/1/d| = 24 часа.
  Настройки (продолжение)

  http://www.buderus.net

  29

• Страница 30

  Рабочие сообщения и сообщения об ошибках
  Меню настроек

  e

  [c/\/1| Настройка состояния режима ГВС. Отрегулируйте следующим образом или нажмите e:
  Режим ГВС можно включить или выключить. Эта настройка имеет приоритет над другими настройками режима DHW
  , такими как настройки комнатного термостата.
  Установите режим ГВС с помощью кнопок c или d. [с/\/1| означает “ВКЛ”, [c/\/0| означает
  “ВЫКЛ”.
  ПРИМЕЧАНИЕ. Параметр [c/\/0| также выключает защиту водонагревателя от замерзания.
  Через 5 секунд или после отключения питания меню настроек автоматически закрывается. Для завершения
  вручную нажмите кнопку e. Любые сделанные вами настройки подтверждены
  .

  Таблица 7

  Настройки (продолжение)

  http://www. buderus.net

  30

• Стр. с кодом. В таблице ниже показаны нормальные
  коды операций. Если отображается другой код, обратитесь к разделу 6.5, «Идентификация и сброс ошибок
  » на стр. 34.
  Коды дисплея

  [\/-/\|
  [-/a/\]
  точка

  Проверка связи при запуске.
  Любой код дисплея с точкой в ​​правом нижнем углу.
  Котел находится в тестовом или сервисном режиме.

  [-/ч/\|

  Котел в режиме отопления.

  [-/h/}

  Любой код дисплея с мигающей точкой в ​​правом нижнем углу.

  мигает
  точка
  Таблица 8

  Котел находится в ручном режиме.
  Коды дисплея

  http://www.buderus.net

  31

• Страница 32

  Сообщения о работе и ошибках
  Коды дисплея

  [=/h/\|

  Котел находится в режиме ГВС (ГВС), или
  Котел находится в режиме выбега насоса через внешний водонагреватель
  130 секунд на минимальной скорости. Светодиод «Горелка» (вкл./выкл. ) не горит.

  [0/а/\|

  Контур интервала котла.
  Котел не может запускаться чаще, чем раз в 10 минут. Эта программа активируется, если запрос ГВС от RC регулятора был чаще
  , чем раз в 10 минут.

  [0/с/\|

  Котел готовится к запуску горелки.
  Имеется текущая потребность в тепле или запрос на горячую воду.

  [0/е/\|

  Котел находится в режиме ожидания.
  Имеется текущая потребность в тепле, но поставлено слишком много энергии.

  [0/ч/\|

  Котел находится в режиме ожидания. Текущей потребности в тепле нет.

  [0/л/\|

  Фаза зажигания. Газовый клапан активирован.

  Таблица 8

  Коды дисплея (продолжение)

  http://www.buderus.net

  32

• Страница 33

  Рабочие сообщения и сообщения об ошибках
  Коды дисплея

  |

  Фаза запуска. Котел запускается после включения основного питания или
  завершения сброса системы.

  [0/г/\|

  Температура подачи выше установленной.

  [2/е/\|

  Неисправность (подкод [2/0/7|). Давление в системе слишком низкое (менее 3 фунтов на кв. дюйм (0,2 бар)).

  [8/8/8|

  Тест дисплея во время фазы запуска (макс. 1 секунда).

  [ч/\/7|

  Давление в системе слишком низкое (менее 12 фунтов на кв. дюйм (0,8 бар)).

  [ч/\/7|

  Давление в системе слишком низкое (менее 12 фунтов на кв. дюйм (0,8 бар)).

  [п/////|

  Давление в системе слишком высокое (выше 58 фунтов на кв. дюйм (4,0 бар)).

  [\/р/е|
  Таблица 8

  Котел перезагружается.
  Коды дисплея (продолжение)

  http://www.buderus.net

  33

• Страница 34

  Рабочие сообщения и сообщения об ошибках и OFF
  на дисплее базового контроллера BC10.
   Нажмите кнопку «Сброс» прибл. 5 секунд до
  сбросить ошибку.
  Во время сброса на дисплее отображается “rE”. сброс всего
  возможно, если появляется мигающее сообщение об ошибке.
  Если затем на дисплее отображается сообщение
  о нормальной работе из таблицы 8, это означает, что неисправность
  устранена. Если неисправность повторяется, необходимо повторить сброс
  еще два или три раза.
  Если неисправность не сбрасывается:
  Запишите сообщение об ошибке и обратитесь в сервисную службу
  отопительного оборудования.
  Убедитесь, что система отопления не повреждена
  морозом (см. указания по технике безопасности в главе
  «Выключение котла» на стр. 24).
  http://www.buderus.net

  34

• Page 35

  Примечания

  http://www.buderus.net

• Page 36

  6720646148 2009595

• . Ave
  Londonderry, NH 03053
  Тел.: (603)-552-1100 Факс: (603)-421-2719
  Бесплатный номер: 1-800-BUDERUS
  www.buderus.net

Запчасти Buderus LOGAMAX PLUS GB162 для газовых котлов

• Дом
• По типу
• Будерус
• ЛОГАМАКС ПЛЮС GB162

Настенный двухконтурный конденсаторный котёл Buderus Logamax plus GB 162, без встроенного огнёвого ТВ.

Jmenovitý výkon kotle: 18,9-99,5кВт

Учинность: 110%

Размеры котла: 980 x 570 x 470 мм

кат.номер: 7101532 в наличии Датчик BUDERUS NTC 611248A 78,98 € с НДС

ГБ022, ГБ162

кат. номер: 7101578 в наличии Датчик температуры BUDERUS NTC 71,38 € с НДС

ГБ022, ГБ152

кат.номер: 7736700318 в наличии Электрод управления BUDERUS + розжиг GB162 15-45кВт 114,78 € с НДС

ГБ162

кат. номер: 8718600019 в наличии Датчик давления БУДЕРУС 505.99023 95,84 € с НДС

ГБ152; ГБ162

кат.номер: 7100888 в наличии BUDERUS предохранительный клапан 3бар уплотнительное кольцо 32,26 € с НДС

ГБ022, ГБ112, ГБ132

кат. номер: 7099030 в наличии Предохранительный клапан BUDERUS с манометром GB142 71,38 € с НДС

Логамакс GB162

кат.номер: 8718600137 в наличии Трехходовой клапан BUDERUS с двигателем 190,69 € с НДС

Логамакс GB162

© 2022 DILYNAKOTLE. CZ Дубенец 134, Дубенец 544 55 – тел.: +420 494 900 158, электронная почта: [email protected]

магазин от wpj.cz | Настольная версия | настройки cookie

BUDERUS | Газ-Brennwertgerät | Логамакс плюс GB162-70

• – 33 %

Das wandhängende Gas-Brennwertgerät Logamax plus GB162-70 vereint kompakte Abmessungen mit sehr hoher Leistungsfähigkeit — идеально подходит для новой и модернизации.

Seien Sie der erste, der dieses Produkt bewertet

Auf Lager Лиферцайт:
150 Обработка** Versandgewicht:
72,60 кг (Speditionsversand)

Energieeffizienzklasse(n)

Heizen

A

Детали продукта

Бесшрайбунг

Mit den wandhängenden Gas-Brennwertgeräten der Serie Logamax plus GB162 setzt Buderus Maßstäbe. Sie kombinieren besonders kompakte Abmessungen mit sehr hoher Leistungsfähigkeit. Das ergibt maximale Power auf kleinstem Raum – für Neubau und Modernisierung. Diese Generation von Wärmeerzeugern erfüllt höchste Ansprüche und ist von Buderus speziell für Mehrfamilienhäuser und größere Objekte entwickelt worden.

Das Logamax plus GB162 лучший из высоких технологий Vorteile. Zum Beispiel die  ALU plus Technologie für die strömungstechnische Optimierung und geringere Verschmutzungsneigung des Aluminium-Wärmetauchers, ETA plus mit modulierendem Keramikbrenner für die optimale Leistungsanpassung und FLOW plus für den den stromsparenden Pumpenbetrieb mit einer Hocheffeneischefizienzpumpe und unger

Zudem ist an eine hohe Servicequalität gedacht. Der Motorblock des Wärmetauschers ist besonders wartungsfreundlich gestaltet, so dass sich alle Sensoren leicht von vorne erreichen lassen. Auch lassen sich Logamax plus GB162 Modelle problenlos, schnell und kostensparend zu einem Kaskaden-System aufbauen.

Der Logamax plus GB162-70 stellt mit einer Nennleistung von 63 kW und einer Effizienz von 92% ein leistungsstarkes und gleichzeitig kompaktes Brennwertgerät der Logamax plus GB162-Serie dar. Er ist mit einem CE-Kennzeichen zertifiziert.

Senkung Der Energiekosten
Gegenüber Einem Herkömmlichen Heizgerät Spart Das Gas-Brennwertgerät Logamacx Plus GB162 Bis Zu 15%, Gegen-Algen-Algen. Hinzu kommt sein enormes Stromsparpotenzial dank Hocheffizienzpumpe der Energieeffizienzklasse A.

Hoher Bedienkomfort
Der kompakte Logamax plus GB162 spart Platz, ist besonders leicht zu reinigen und mit der Bedieneinheit Logamatic RC300 sehr einfach und komfortabel zu bedienen.

Schonung der Umwelt
Der Logamax plus GB162 holt aus dem Energieträger Gas das Maximum heraus und schont damit wertvolle Ressourcen. Mit seiner in der Pumpenanschlussgruppe integrierten drehzahlgeregelten Hocheffizienzpumpe kommt er mit einem Minimum an Stromeinsatz aus.

Гибкая системная системная система.

Eigenschaften

• Gasart: Erdgas E
• Wärmeleistung (Voll-/Teillast):
        – до 50/30 C: 69,5/14,3 кВт
        – до 80/60 C: 62,6/13,0 кВт
• Концентр. Abgasanschluss: 110/160 мм
• Zulässiger Betriebsüberdruck: 4 бар
• kompakte Maße: до 70 кВт Leistung auf kleinstem Raum
• „Plug & Warm“: инновации Kaskadenkonzept für leichte Montage
• идеально подходит для Mehrfamilienhäuser und größere Wohnobjekte

Lieferumfang

• Gas-Brennwertgerät
• Aufhängeschiene
• Техническая документация
• Конденсацифон
• Netzstecker (венн нихт вормонтьерт)
• Kondensatschlauch
• 2 × Шраубе, Унтерлегшайбе, Дюбель
• 2 × Verschraubung mit Dichtung
• 6 × Zugentlastung

---

Дополнительная информация

Дополнительная информация

Артикель Einheit	ул.
Абмессунг в	мм
Ленге	465
Брайт	520
Хёэ	980
EAN	4051516812331
Название модели	GB162-70 V2 Газ BW E
Дизайн	Модерн
Фарбе	Вайс
Вес в кг	72. 60
Heizleistung *****	69,5 кВт
Leistung Warmwasserbereitung	62,6 кВт
Эффициенц	92 %
Теплвассерберайтунг	Nur mit externem Speicher
Freier Förderdruck des Gebläses	130 Па
Тип Heizpumpe	Klasse A-Pumpe im Anschluss-Set
Geprüfte Abgassysteme	B23, B23P, B33, C13x, C33x, C43x, C53x, C83x, C93x
Херстеллер	Будерус
Энергетический класс – Heizen	А
Lautstärke innen в дБ	61
Wärmeleistung в кВт	63
Энергоэффективный класс	А
Энергоэффективный класс Heizen	А

Frage zum Artikel

Фрагмент zu:

БУДЕРУС | Газ-Brennwertgerät | Логамакс плюс GB162-70 E | 70 кВт

Загрузки 6

Бевертунген

Seien Sie der erste, der dieses Produkt bewertet

Sie bewerten: БУДЕРУС | Газ-Brennwertgerät | Логамакс плюс GB162-70 E | 70 кВт

Ihre Bewertung:

Wählen Sie Ihre Bewertung

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд

Zusammenfassung:

Bewertung:

Часто задаваемые вопросы

Es sind leider keine FAQ´s für dieses Produkt vorhanden.

Buderus Logamax plus GB162-70, G20, V2 7746

3 [7746

3_BS] – 3.944,00€

Категория Haus und Garten Heiztechnik Abgassysteme Aktionspakete Heizeinsätze + Kaminöfen Heizkörper Kessel & Thermen Regelungstechnik Solartechnik Speichertechnik Wärmepumpen Warmwassergeräte Zubehör Festbrennstoff – Biomasse Buderus Brenner Diversa ‘NiroSan’Edelstahl-Press -System bis 54mm Abgasklappen, Zugbegr., Nebenluftvorr. Abschlammbehälter, reflex F Absperrklappen BOAX-S Absperrklappen BOAX-SF Anlagengeschäft Anschlussarmatur für Heizkörper Arbonia Ascotherm Unterflurkonvektoren Arbonia Badheizkörper Bagnolino Arbonia Badheizkörper Bagnotherm Arbonia Badheizkörper Duolino Arbonia Lagerkonvektoren LCR Arbonia SRR Außeneinheiten Bosch Climate 5000 BEE Kappenventile Biotech Kessel Biotech Kesselzubehör Biral Nassläuferpumpen AW, A Flansch Biral Nassläuferpumpen ModulA Biral Regelgeräte und Zwischenstücke Biral Steuergeräte/Regelsysteme Biral Verschraubungen und Zubehör Biral Verschraubungspumpen AX, AXW Biral Verschraubungspumpen PrimAX Blind- u. Gewinde-Flansche BMS-Befestigungen BOA-Control BOA-Control IMS Danfoss Kombivent. AB-QM Danfoss Regelgeräte Deltamess Wärmemengenzähler DIN-Gussradiatoren und Mehrpreise Druckhaltestation reflexomat Düsen, Ölfeuerungs-Zubehör E.-töp.,Abschl.b,Nachsp.-Entgasp.0009 EBRO Getriebe und Zubehör Ecoflex Fernheizrohr und Zubehör Edelstahl-Press-System ‘NiroSan’ >54mm Empur FBH Klett und Wand Empur FBH Regelung Empur FBH Trockenbau Empur FBH Verteiler Empur FBH Werkzeug Empur FBH Zusatzdämmung Empur FBH -System Exclusiv Klett Empur top-Nopp, Verteiler, Zubehör Empur Zubehör Tacker, top-Nopp Ersatzteile Ersatzteile Guss-Kessel Ersatzteile Heizeinsätze Ersatzteile Stahl-Kessel Ersatzteile Wandheizkessel Flamco Druckhaltung FLamco-Luftabsch.,T-Plus,Mikrobl.absch. Flanschen-Ventile BOA-W Flanschensätze PN40 Flanschensätze PN6, PN16 Flanschensätze vorgepackt Gasfeuerungszubehör Große Heizkessel Grundfos Naßläuferpumpe Grundfos Naßläuferpumpen Flansch Grundfos Naßläuferpumpen Gewinde Grundfos Steuerungen Grundfos Zubehör Hahnverlängerungen, Schraubfittinge Handelsspeicher Huch HAWA Wärmepumpen und Zubehör Heimeier Thermostatvent. ,-köpfe,Zubeh. Heimeier Zubehör Heizeinsätze Heizkörperzubehör arbonia / delonghi heizunghsthermomoter / манометр, Zub.kl 1 Herz Biomasseanlagen (Holzkessel) Herzestar und zubehör herz inbetriebnebnebnebnebnebnebnebnebrenger. ALWA Trinkwasser-Armaturen Rg Honeywell ET und Auslaufartikel Honeywell FEMA-Produkte Honeywell Filter, Schmutz-f., Syst.Trenn. Honeywell Kombi-2-Plus, Kombi-PC Honeywell Regelung Honeywell Thermost.vent. körper/Zubehör Honeywell Verschraubung verafix/veramax IMI Heimeier TA-Strangregulierventile Inneneinheiten u ZUB Bosch Climate 5000 Kaminöfen Kesselreinigungsmittel Kleine Heizkessel Klöpperböden KSB – Zubehör für Schmutzfänger BOA-SF KSB BOA S GG, GGG KSB Hocheffizienzpumpen Calio / Calio-S Kunststoff-Abgasleitung Kutzner & Weber Schalldämpfer Logafix Abgasanlage, einwandig Logafix Ausdehnungsgefäße Heizung bis 80 Logafix Ein-/Zweirohr-Hahnblock + Klemm Logafix Fußbodenheizung Heizkreisverteil Logafix Fußbodenheizung Noppensystem Logafix Fußbodenheizung Regelungskompone Logafix Fußbodenheizung Tackersystem Logafix Fußbodenheizung Trockenbausystem Logafix Fußbodenheizung Zubehör Logafix Fußbodenheizung Zusatzdämmung Logafix Heizkörper-Rücklaufverschraub. Logafix Heizungspumpen Logafix Heizungsumwälzpumpe (geregelt) Logafix Inst. Фитинги C-Stahl =54 Logafix Inst. Фитинги C-Stahl über 54 Logafix Inst. Dichtungen C + Ed.St. Инструмент Logafix. Dichtungen Kupfer Logafix Inst. Фитинги Edelstahl =54 Logafix Inst. Фитинги Edelstahl über 54 Logafix Inst. Газовые фитинги Edelstahl =54 Logafix Inst. Газовые фитинги Edelstahl über 54 Logafix Inst. Фитинги Kupfer “M” Logafix Inst. Kupfer Фитинги “V” Logafix Inst. Купфер Газовые Фитинги “М” Логафикс Инст. Газовые фитинги Kupfer “V” Logafix Kappenventile Logafix KFE-Hähne Logafix Kugelhahn Logafix Mehrschichtverbundrohr u. Зуб. Logafix Membran-Sicherheitsventile Logafix Mischer u. Zubehör Logafix Mischer u. Zubehör /ESBE Logafix Schnellentlüfter Logafix Themostatventil-Unterteile Термостат Logafix (Honeywell) Logafix Trinkwaserpumpen Logafix Verteiler Logafix Wasseraufbereitung 1 Logafix Zweirohr-Hahnblöcke0009 Logafix/Empur Verb. platte, Dämmung, Zub. Logafix/Empur Zubehör Tacker, top-Nopp Logatherm Wärmepumpe Logavent Kontrollierte Wohnungslüftung Magra Verteiler, Einbauschränke, Ölvert. Ölfeuerungszub.,Inhalts-/Leckanzeiger Orben Ov Regulier- u. Umrüstventile, Zubehör OV Zub. für Strangreg.- u. Абсперармат. Oventrop Absperrwinkelverschraubungen Oventrop Ausgleichverschr., Розетка Oventrop HY-Control Coocon, Zubehör Oventrop Klemmringverschr., Stopfen Oventrop Ölfeuerungszubehör Oventrop Regumat und Regusol Oventrop Thermostate Oventrop Thermostatvent. Oventrop TW Armaturen Oventrop Zubeh. allgemein, Werkzeuge Photovoltaik Photovoltaik/Smart Home Pressfittinge f. Solaranlagen, O-Ringe Primärofen Kesselgerät Primärofen Luftgerät Primärofen Zubehör Pumpenanschlussverschraubungen Radiator-Verschraubung Regulux Reflex fillsoft, Zub. Reflex MAG, тип N, аб 100 литров Reflex MAG, тип N, до 80 литров Reflex-MAG reflex S, G, Vorschaltgefäß Regelgeräte Riello Gasarmaturen Riello Kleinbrenner Gas inkl. Gasarmatur Riello Kleinbrenner Öl Riello Mittelbrenner Gas Riello Mittelbrenner Öl Rohrböden, gewölbt Rohrbogen, Stahl Rohrschellen, Clips, Rosetten, Rohrbefest. Система пресс-фитинга Sanha для газа Система пресс-фитинга Sanha CU/RG Пресс-фитинг Sanha-Therm > 54 мм C-St. Пресс-фитинг Sanha-Therm до 54 мм C-St. Sauter Regelgeräte SBT – Regelgeräte Schrauben, Unterlegscheiben, Muttern Schütz FBH Fläche / Tacker Schütz FBH Regelung Schütz FBH Trockenbau Schütz FBH Werkzeug Schütz FBH Zubehör Schütz FBHZ Fläche und Zubehör Schütz FBHZ Verteiler und Zubehör Sich. вент.,-Gruppen,Gefäßanschlußgrupp. Simplex-Heizkörper-Armaturen-Programm Sinus Flanschpumpengruppen, Einspeisung Sinus Lufttöpfe Sinus Verteiler, Hydr. Вайхен, Зуб. Sinus Verteiler-Sets, Weichen-Sets, Zub. SmartFix Steckfittinge Solar-Rohr aeroline Solartechnik Sondex Wärmetauscher, gelötet Speicher Speicher-Leckagewanne Speicher-Sockel Speicher-Wassererwärmer SpiroVentsche + SpiroTrap. эт. SpiroVent + SpiroTrap Abscheider m. Гью. SpX Warmezähl. Pollusonic HB,FB Stahl-Fitings, Anschluss-Verlängerungen STENFLEX-Kompensatoren, Rohrverbinder Strahlungsschutzschirme für Flachheizk. Systeme / Pakete Kleinanlagen plus Systeme/Pakete Kleinanlagen T-Stücke, konzentrische Reduzierstücke Tectite 316 Edelstahl-Steckfittinge Temperguss-Fittings incl.Verschraubungen Verschiedenes Vorschweissflansche PN40 Vorschweissflansche PN6, PN16 Wandheizkessel Classic Wandheizkessel Top Wärmeerzeuger Abgasleitung Wärmeerzeuger Kleinkessel Wärmeerzeuger Kleinkessel plus Wärmeerzeuger Mittel- und Großkessel Wärmeerzeuger Regenerativ Wärmepumpen Handelsware Wärmeverteilung Badheizkörper Wärmeverteilung Flachheizkörper Wavin Abwassersystem AS Wavin M1 Metallfittinge Wavin Sitech Brandmanschetten Wavin SiTech Schallged. Abfluss-System Wavin SiTech+ Rohre Werkzeuge für Rohr- und Press-Systeme Willbrandt-Kompensatoren,-Rohrverbinder Wilo DOP, P, TOP Wilo Schalt-,Regelgeräte,Verschr. /Zub. Wilo-Pumpen RS, Z15-30, RSL Wilo-Star, Star-, E, RP, D, Z40-65 Zubehör Heiz- und Kamineinsätze Zubehör Wärmepumpen Handelsware Gliederheizkörper Heizkessel Heizkörperzubehör Heizungszub./Inst. Установка Heizungszub./Inst. Wärmeversorgung Heizungszub./Inst. Wasser/Abwasser Heizungszubehör Installation Heizungszubehör Wärmeversorgung Heizungszubehör Wasser/Abwasser Klima, Lüftung Regelgeräte Sanitär Solartechnik Speicher Zubehör Sonstiges Junkers Vaillant Wolf Sonstiges Lüftungstechnik Restposten Sanitär Schalterprogramme

УВП: 6.402,20€ – 38%  3.944,00€ вкл. 19% Мвст. Номер артикула: 7746 3_BS Вес: 0,01 кг Hergestellt von: Buderus Код EAN: 4051516812331 Bitte beachten Sie unbedingt die Hinweise zur Zahlungsart “Kauf auf Rechnung” Artikel ist nicht mehr lieferbar Buderus Gas-Brennwertgerät Logamax plus GB162 для соединения с Erdgas E oder LL, для Raumbeheizung und die Warm- wasserbereitung in Kombination mit einem , отдельный Warmwasserspeicher. – ALUplus-Technologie für den Warmetau- scher – Макс. Leistung bei geringstem Platzbe- darf konstant guter Wirkungsgrad des Wärmetauschers über gesamte Lebens- dauer – Weniger Wartung und längere Lebensdau- er des Wärmetauschers durch Plasmapo- lymerisation der Rippenrohre – Kompakter Wärmetauscher mit größtmög- licher Wärmeübertragung durch drall- förmige Innenform der Wärmetauscher- rohre – Extrem niedrige CO- und NOx -Emissionen durch die vollständige Vormischung der Verbrennungsgas- und Luftanteile. Si- Chere Zündung und besonders geräusch- arme Brennerstarts durch die Glühzünd- электрод. ETAplus-System für optimale Energieaus- nutzung und minimierte Gesamt-Betriebs- kosten bestehend aus: – Brenner und modulierende Feuerung: Leistungsbereich 19-100 % – Betrieb ohne Mindestvolumenstrom mög- lich FLOWplus-System für maximale Brennwert – nutzung und geräuscharmen Anlagenbe- trieb. – Preiswerte einfache Anlagenhydraulik ohne Überströmventil, da kein Mindest- volumenstrom erforderlich – Hocheffizienzpumpe (Zubehör) für dif- ferenzdruck- und leistungsgeregelte Betriebsweise sichert hohe Brennwert- nutzung – Selbsttätige Pumpenregelung ermöglicht die automatische Anpassung des Kessels an die Anlagenhydraulik Das Brennwertgerät wird ohne integrierte Pumpe geliefert (eine Pumpengruppe ist Zubehör). – Maximale Wassermenge über den Kessel, 5000 л/ч – Widerstand des Wärmetauschers bei DeltaT=20 K, 180 мбар Das Gasbrennwertgerät kann mittels eines Umbausatzes auch in einer Abgaskaskade im Überdruckbetrieb installiert werden. Die untere Modulations Grenze Liegt Dann до 20,5 кВт. Serienmäßige Ausstattung: – Integriertes Kesselanschlussstück mit Messöffnungen – KombiVENT Gas-Luftverbundeinheit – Automatischer Entlüfter – Gerätehalterung – Brennerautomat UBA 3. 5 für die digita- le Überwachung und Steuerung aller elektronischen Bauelement – Basiscontroller BC10 mit Grundbedien- Funktionen + Diagnosemeldungen – vorbereitet für den einbau einer be – dieneinheit logamatic rc300 – Modulschublade für 2 Ems Plus – Die Anforderungen ar -und -und er – , , , , – – – – – – . воодушевляться. In Anlehnung an die VDI 2035 kann anhand der in diesem Arbeits- blatt enthaltenen Diagramme entschieden werden, ob das Füll- und Ergänzungswas- ser aufbereitet werden muss oder nicht. Muss das Füll- und Ergänzungswasser auf- bereitet werden, so kommt die Wasserauf- bereitungsmaßnahme Vollentsalzung des Füllwassers zum Einsatz. Buderus bietet notwendige Wasseraufbereitungspatronen als Zubehör (Kauf oder Leihe) an. – EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz: A Energieeffizienzklassen- Spektrum: A++ -> G Wärmenennleistung: 63 кВт jahreszeitbedingte Raumheizungs-energieefifizienz: 92 % Schalleistungspegel в Innenräumen: 61 DB – Gasart: Erdgas E Wärmeleistung (voll-/teillast) Bei 50/309 C: 69. 13/30/309. 80/60 C: 62,6/13,0 кВт Norm-Nutzungsgrad (Hs): bis 99 % Концентр. Abgasanschluss: 110/160 мм Вес: 70 кг Abgastemperatur (Volllast) bei 50/30 C: 39 C bei 80/60 C: 62 C Betriebsüberdruck: 4 бар Производитель: BUDERUS Buderus-Artikel-Nr.: 7746 3 ✓ Artikel hinzugefügt Zuletzt angesehen

BUDERUS Kotel Logamax Plus GB162-45 (7746

0)

Logamax plus GB162 2,7 до 45 кВт: Предварительно, вместе с охраной.
Велми компактный настенный конденсатный котёл Logamax plus GB162 Вам нужно подняться выше, с потенциометром, если бы был Ваш дом, идеально закрытый теплем. Ušetřite až 15% nákladů za energii ve srovnání s klasickým kotlem diky vysokému ступни выужити энергии современной конденсатной техники. Котель в проведен се засобник с вирственны набиженим Vám zajistí максимальный комфорт тепле воды. Se 40 litrovým zásobníkem je ideálně dimenzovan pro domy s jednou rodinou, kde je vždy nutné mít k dispozici teplou vodu k okamžitému odběru. Trvalý výkon teplé wody 33 кВт может залить 15,5 литров воды за минуту с теплотой 40°C. A příjemné na tom je, že tuto spičkovou technologii Vám Buderus nabízí velmi atraktivním pomerem mezi cenou a výkonem.

Апликаче Низкоэнергетические дома, родинне дома, небо дома про вице родин, бытовые дома, якожи и про коммерческие и промышленные подники	Котлы Проведен в 7 великостех или викону от 2,7 кВт до 100 кВт Подведены 25 кВт с интегрированными 40 – литровыми теплообменниками теплых вод Виконовые розы 15 – 100 % Нормированные ступени вытяжки до 99,5 % (Hs) / 110,5 % (Hi)
Технология ALUplus Выемка тепла с желобованными трубками с вторичным загрязнением плазменной полимеризацией для максимальной эффективности, длительной жизни и твердости Вельми начальный теплообменник на маленьком просторе помойки водосточной трубы в желобованыч трубках Компактные размеры и большие большие виконечи	Эффективная дикая система ETA plus Оптимальный расход энергии и минимальная мощность для старта горжаку в двойном модуле выкону котла от 15 до 100 % Велми начальный насос тепла для теплового конденсатора Модульный, разделенный тлаку регулируемый зпoвоз oбeхoвeго чeрпадла у котлo до 70кВт Небо модульный, выконем регулируемый způsob provozu oběhového cherpadla u všech výkonů
Гибкая и спортивная система FLOWplus Энергетический источник питания котла или генератора 15 – 45 кВт дикий источник низкоэнергетического потребления черпадель в энергетическом двигателе A Можно поставить гидравлику без продувочной вентиляции, протоже не обслуживать минимальный объемный пруток котлем Общий черпадло может быть использован для перевозки котла теплицы с тепловым питанием, для максимальной мощности конденсаторной техники (до 45 кВт) Самочинная регулировка обгонного червяка автоматическая автоматическая установка котла на все остальные отопные устройства У котла или викону 70 и 100 кВт je oběhové čerpadlo řízeno dle výkonu

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

	ГБ162-15	ГБ162-25	ГБ162-35	ГБ162-45
Энергетические ресурсы для предприятий	А	А	А	А
Jmenovitý tepelný výkon (kW)	15	24	33	43
Тепельный выход (кВт)	2,7 – 15,2	4,8 – 24,9	5,8 – 32,7	10,4 – 44,9
Нормированные ступени выужи (%)	аж 110,5
Теплота отоп. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Вентиляц Вентиляция Воздуховод Воздуховоды Кондиционер Кондиционеры Нормы Разное Решетк Решетки Система вентиляции Советы Советы по выбору Схема Схемы Фанкойла Чиллер Автор: ООО Приоритет-Пермь 2019 © Все права защищены. Карта сайта ООО Приоритет-ПермьОфициальный сайт Советы по выбору Кондиционеры Вентиляция Воздуховоды Схемы
