Управление и настройки котла Будерус

В эксплуатации недавно установленный газовый настенный котел Buderus logamax U072-24k двухконтурный. Дом 80 кв. м., 2 этажа, непостоянного проживания, система отопления ленинградка, дополнительный насос на обратке. При первом запуске постоянно включался и отключался, дом прогрел до 24 градусов. После был установлено управление ZONT с датчиками температуры подачи и воздуха. Установлена температура комфорта 26. Котел включается раз в 3-4 минуты, нагревает теплоноситель до 80 и падает до 26. Температура в доме не поднимается выше 20. Батареи не все прогреваются. Скорость насосов 2. Мощность котла снижена на 50%. Устанавливали
типа спецы. Где взять нормальных, не знаю. В чем может быть причина, в настройках аппарата или ZONT? Должен ли котел так часто включаться? Почему может быть, такая большая разница температур подачи и обратки?

Грязевик чистить, мощность убавлять до 30-35% (пока). С вашей площадью второй насос не нужен. Если только что-то с отоплением не то. А так встроенного с 2-3 запасом хватит. Выключите пока 2-ой насос.

Сделал монтаж и подсоединение газового котла Buderus Logamax U072-24K (одноконтурный с возможностью подключить бойлер). Я планирую установить бойлер косвенного нагрева.
1. У меня сейчас не активен режим бойлера – это потом нужно будет программировать или как только я подключу датчик к котлу, он станет активным?
2. Какой датчик в бойлер необходимо использовать для этого аппарата (в идеале с кодом, может аналоги есть или параметры датчика)?

Датчик лучше взять будерус, при подключении датчика котел сам его определит, возможно придется выкл/вкл. сделать.

Насос если отключим, он без байпаса, будет тормозить циркуляцию? Мощность уменьшим. Управление ZONT, может, совсем отключить? А с циркуляцией что делать? В первый раз, когда запускали без Zont, прогревало все батареи, но тактовало так же сильно.

Зонт тут не причем. Он лишь командует котлу греть, пока не достигнет заданная температура. Уберете его, поставите перемычку – будет также, а потом ещё хуже. То, что котел нагрел до 24 помещение при первом пуске, подтверждает теорию с грезевиком. Чистить! А когда все нормализуется, рассмотрите все же приобретение Опен-терм к управлению Зонт.

Подскажите, у логомакс U072-18К под коаксиальный дымоход шайба не ставиться? Смотрел инструкцию к нему, про шайбы ни слова. И в комплекте шайб нет.

Не ставится. Настраивается скорость вентилятора.

Проводили обслуживание настенного котла logamax U072-24k. Грязевик почистили. Был почти чистый. Неделю котел работал в режиме незамерзания, периодически zont присылал сообщение “температура ниже порога”. Вчера прибавили температуру, помещение прогрелось только до 12 градусов (в прошлый раз 20). По приезду на мониторе
горела ошибка СР, котел, тем не менее, включался и выключался. Бойлера нет, от чего такая ошибка непонятно. Сбросить ее не получилось. Почистили грязевик и отключили zont, чтобы убедиться, что не в нем проблема. Котел включаться перестал вообще, СР так и горит. Как быть?

Проверить и выставить параметры в 3.1A или провести сброс на заводские в 2.8E. Если отключив зонт, не поставили перемычку – котел и не включится. В релейном режиме (ваш текущий) зонт это только дистанционная перемычка-выключатель для котла – можешь работать, запрещаю работать. А как работать, с какой температурой теплоносителя – все в настройках котла. Так что ваша проблема не в зонте! Настройки котла, гидравлика, теплоотдача радиаторов – вот где надо смотреть. Режим антизаморозка у вас выставлен 6 градусов, а граница у датчика температуры воздуха 5, режим работы – релейный вкл/выкл, температура теплоносителя ограничена на самом котле.

Вчера подключил к котлу Будерус 072 термостат CR12004 с opentherm. Специалисты на данном форуме пишут, что данный термостат не просто программатор включения-выключения котла, а еще и умное устройство, которое выставляет температуру теплоносителя на основании собственных расчетом и алгоритмов. Правда ли это? И как все это происходит? Обязательно ли для полноты настроек иметь датчик наружной температуры, которого у
меня нет? От аппарата питается ветка на обогрев воды и кессона для скважинного насоса. Ветка эта утеплена и закопана на полметра. проходит метров 20 под землей от дома до кессона. Котел по достижению температуры в помещении выключается, и через некоторое время отключает насос – что для меня опасно замерзанием воды для кессона. Могу увеличить задержку выключения до 10 мин, но боюсь это проблему не исправит. Есть ли какая-нибудь возможность оставлять насос всегда включенным?

Подскажите, какой выбрать блок управления котлом по комнатной температуре? У меня настенный котел Логомакс U052-24K. Как минимум, мне необходимо управление температурой, недельный программатор вторичен, только если незначительная стоимость между ними.

Блоки управления RC10, RC25, RC35, RC100, RC200, RC300

Если теплообменник ГВС забился, можно ли заглушить этот контур и установить бойлер косвенного нагрева на контур отопления? У меня котел 24 кВт настроен сейчас на 10квт, больше 60 градусов я теплоноситель не грею. В доме 140 метров первый этаж отапливается от теплого пола через смесительный узел, второй этаж 5 радиаторов керми с термоголовками и полотенцесушитель. Летом котел греет только полотенчик, а так грел бы и воду
в бойлере. Бойлер можно подключить через трехходовой кран. Большой бойлер нам не нужен, ванны у нас нет. Литров 100-120 хватит. Рабочая схема?

Да, рабочая. К бойлеру ещё насос и эмулировать датчик протока. Насос на нагрев. У битермиков котловой насос в режиме ГВС отключается. Датчик протока тот самый датчик, который говорит котлу, что греть отопление или ГВС. Если ГВС 30-40 макс устроит, тогда вместо насоса 3-х ходовой.

Кто может грамотно описать алгоритм работы одноконтурного настенного котла Buderus logamax u072-24k с БКН? Не нашел инструкцию именно на одноконтурный котел, инструкция у них общая и принципиальной схемы нет. Правильно ли я понимаю, у агрегата есть 2 трубы для подключения системы отопления (подача и обратка) и 2 трубы для подключения контура змеевика БКН (так же подача и обратка). К котлу подключается термопара от бойлера. Аппарат работает в режиме отопления, допустим на выставленной температуре 60грд. Насос гоняет по системе отопления теплоноситель. Температура воды в бойлере выставляется отдельно. Допустим 65грд. Потом мы открываем кран горячей воды, при этом в бойлере падает температура воды, термопара об этом извещает котел, и он переводит 3х ходовой клапан на контур змеевика бойлера, котел выходит на режим максимальной мощности(?) И тот же насос прогоняет теперь уже по змеевику теплоноситель. Все ли правильно в моем понимании? Какую термопару можно подключать к котлу? Какую то особенную или от любого БКН? Или они в комплекте с бойлером не идут. Быть может, посоветуете БКН литров на 100-120 с возможностью настенного монтажа и термопару?

Термопара это немного другое устройство. А так используется NTC датчик температуры, as1 или as1.6. В РФ поставляются только напольные бойлера, например Logalux S120.

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

Тем же что и на отопление.

Можете по опыту подсказать, как на вторичном теплообменнике Buderus logamax u042 образуется накипь? Она только в районе теплообменника скапливается или далее на трубе тоже могут быть отложения? По состоянию трубки в районе датчика протока можно понять о степени забитости вторичного теплообменника? Есть какие-то вторичные признаки, помогающие определить состояние теплообменника?

На любом битермическом теплообменнике накипь образуется. Накипь, образовавшись в водяном контуре провоцирует локальные перегревы и отложения в отопительном контуре, которые в свою очередь приводят к повышенному отложению накипи в водяном контуре. Падение расхода уже является таковым.

Запустили в эксплуатацию газовый котел Buderus Logamax U072-24K. После завершения работы ГВС звук льющейся воды. При переходе на отопление через сек. 5 шум прекращается. При работе в режиме ГВС шума нет. Так и должно быть, или что-то не так? Котел в работе 5 мес., неделю как поменяли насос (из-за постоянного звука льющейся воды)? Текущий расход на турбине – 8-8,4 л/мин.

Причина плохого напора оказалась банальной, забились сеточки у смесителей (хотя я их чистил всего месяц назад). Один из смесителей (термостатический) не чистил еще ни разу за 3 года и, сняв его, увидел такое. Как я понял это отложения из котла. После чистки напор вернулся на прежний уровень. Что скажете? Стоит грязевик, промывной и магистральный механический 5мкм.

Выставьте такую температуру горячей воды на котле, чтобы пользоваться ей без подмеса холодной, и думаю, что аппарат проработает до тех пор, пока не устареет морально. Нужно ставить после котла грязевик.

Подскажите у Будерус 072 модуляции вентилятора синхронно модуляции горелки во время работы? Или же модуляция только в виде задания ступенчатого параметра в зависимости от длины дымохода?

Если не ошибаюсь, модулируется. Текущие обороты в данный момент времени можно посмотреть в сервисном меню, параметр 2.9b.

В автоматике Logamatic 4211, не получается включить режим ОТПУСК. Выставляю дни, температуру комнаты, нажимаю АВТО. Но котел, простояв сутки, ни разу не включился. Мне один момент не понравился. Температура комнаты выставляется, но когда я начинаю пролистывать меню, то там написано, что температура комнаты -0! Хотя когда смотрю, там, где установка температуры, температура стоит, та, что я выставил. Для проверки, ставил температуру выше чем была в помещении, что бы проверить работоспособность. И ничего. В чём неисправность? Да и ещё. Внешнюю температуру у меня показывает (стоит внешний датчик температуры) а вот внутреннюю температуру, нигде не вижу. В МЕС2,должен быть датчик температуры, если я не ошибаюсь или он работает только когда МЕС2 стоит в настенном креплении? BFU-нет. МЕС2-стоит в 4211. В чём проблема? Вначале, тип понижения был ВЫК. Потом я включил ПОНИЖЕНИЕ. Или может надо обязательно BFU подключать? Хотя MEC2 тоже на это рассчитан. Где есть описание, как всё правильно сделать. Слышал что-то о пороге температуры замерзания, хотя я ничего не менял в этом значении, может тут вопрос?

Нужен котел – газовый, одноконтурный, с закрытой горелкой, настенный, 24 кВт, с возможностью подключения каскада – подскажите модель?

Например, GB072

Подключили и ввели в работу котёл Logamax U034 двухконтурный. При длительном расходе горячей воды – падает давление в системе отопления. Такое впечатление, что где-то выдавливает воду из контура отопления в контур ГВС. подскажите куда копать и что это может быть? Система заполняется с того же водопровода давлением 1.5 больше не даёт. При открытом разборе горячей воды в контуре ГВС давление естественно меньше. Бак в норме. при отсутствии разбора горячей воды давление практически не меняется от температуры в системе отопления, а при длительном разборе (полчаса-час) падает до 0.

Перекройте ввод холодной воды в котёл и откройте кран горячей. Запустите котёл и понаблюдайте. (1,5 атм. в водопроводе – нужно было сразу говорить об этой аномалии, нормой принято считать 3-5).

А управлением зонт можно регулировать температуру воды в бойлере? Котел Будерус Логомакс 072.

Да, по Opentherm. Минимальная температура 21 градус. При установке ниже – нагрев прекращался. Но есть одно но. Ранее температура в бойлере котлом по шине не отдавалась. Поэтому если хотите видеть фактическую температуру, нужен дополнительный датчик Zont DS1820.

Можно ли подключить к автоматике logamatic 2107, где уже стоит одна насосная группа для контура радиаторов еще 4 насоса, чтобы они работали на автомате как и основной, хотим разбить отопление на отдельные контура.

Можно, но только через магнитный пускатель. Иначе реле в автоматике сгорят.

Скажите, к U052, как я понимаю, без доп. пультов прикрутить погодку нельзя? Какой минимальный набор пультов нужен для этого?

Модуль управления RC200 (7738110073) и собственно датчик наружной температуры FA (05991374).

В эксплуатации настенный котел U052-24. При снятом кожухе и открученным винтом крепления панели управления ее невозможно откинуть вперед из-за короткого шланга манометра (соответственно, невозможно открутить заднюю крышку панели управления). Насколько я понимаю, добраться к клеммам можно только отсоединив шланг
от манометра. Но если система под давлением, как тогда?

Манометр аккуратно выдергивается из передней крышки панели управления. Он там двумя пластиковыми лепестками закреплен.

Логомакс 52-24 начал скидывать через аварийник воду даже на двушке давления. Еще пару раз котел сам поднимал давление до трешки, в общем, искать неисправность?

Что то при маленьком давлении он начинает срабатывать, похоже его менять. Если до трешки догоняет, то что то у Вас с циркуляцией. Ну и расширительный бак, похоже, тоже менять (либо его накачали неправильно).

Смонтирован и установлен котел Logamax U052-24K, он при приготовлении горячей воды работает как проточный. В инструкции к котлу упоминается возможность подключения бойлера косвенного нагрева. Нужен такой же котел на дачу, но обязательно с подключением бойлера косвенного нагрева. В магазине консультанты сказали, что к этому котлу невозможно подключить бойлер т. к. он двухконтурный. Правда ли это?

Вам нужен Logamax 052-24. Турбированный одноконтурный с возможностью подключения бойлера. Ещё нужен датчик бойлера AS1.6 и желателен комнатный регулятор.

Появилась неисправность на котле logamax u042 в режиме ГВС. Открываю кран горячей воды, вода течет хорошо, но горелка сразу не включается. Так может продолжаться секунд 30, потом горелка включается и греет воду минуты 3-5, допустим, потом снова выключается, в этот момент на дисплее котла загораются 2 деления на датчике температуры контура отопления (через 3-5 секунд они поочередно гаснут). Секунд 40-60 горелка не горит, при
наличии протока воды, естественно из крана течет уже холодная вода. Далее горелка загорается на следующие 3-5 минут. И т. д. При этом все это время открыт только кран горячей воды. На регуляторе выставлена всегда температура ГВС 45гр. Что это может быть? Такое ощущение, что отключает горелку датчик перегрева теплообменника.

Если в режиме отопления все ОК, то может быть датчик протока, датчик температуры. Возможно, на перегрев по контуру отопления. Малый проток по нему.

Сейчас договариваюсь со специалистами, которая будет монтировать СО, СВ и котельную в частном доме. Котел настенный – logamax U072 (одноконтурный), бойлер косвенного нагрева, электрокотел руснит (как резерв, если что-то случится с газовым котлом). Контора составила смету на закупку оборудования. В этой смете я не нашел групп безопасности (кроме клапана безопасности для бойлера). На мой вопрос – где группа безопасности для котла buderus, они ответили, что группа безопасности для этого котла не нужна.

Предохранительный клапан встроен в котел, дополнительная группа безопасности не требуется. Но если во время работы электрического котла будет (перекрыт logamax), то нужна дополнительная группа безопасности (Если у руснита нет аварийно-сбросного клапана). Надо смотреть паспорт.

Есть дом 200 кв, 3 этажа. Нужно подключить отопление. Какой котел Будерус и бойлер выбрать и какую автоматику? Чего хочется: отдельное регулирование теплых полов в прихожей и санузлах (санузлов 3 или 4, возможно ли регулировать в каждом отдельно), отдельная регулировка температуры на каждом этаже. Автоматика нужна, конечно, погодозависимая.

Котел U052 или GB072, бойлер SU160-200л, автоматика RC300+модуля MM100+на 2 и 3 этажи RC100/200. Это можно сделать сервоприводами на коллекторе с датчиком температуры, т.е. придавить немного перетапливаемые контура, а вот “общую” температуру в ТП лучше регулировать с помощью котловой автоматики (rc300+mm100).

Водоснабжение – скважина. Котел Logamax u042-24k (на гарантии) спустя почти год отличной работы, по зиме периодически стал выдавать ошибку: три мигающих диода. Прочел в инструкции: “Слишком быстрое повышение температуры подающей линии (контроль перепада). Режим нагрева прекращается на две минуты (2Е)”. Сейчас котел работает только на ГВС – отопление отключили. Ошибка не мигает. Но нагрев воды не равномерный:
вначале долго идет холодная вода, далее сильно горячая, затем опять холодная и снова горячая. Чтобы выровнять температуру регулируем ручкой крана в ванной. Вызвал спеца из сервисной организации, он говорит, что на скважинное водоснабжение такие котлы нельзя ставить, они с низким давлением воды не работают и периодически выдают ошибку, покупайте другой аппарат. В паспорте ничего не сказано про скважину и прочее. Написан лишь диапазон давления минимального и максимального. Давление в системе водоснабжения 2,4 бара. Стоит водоаккумулятор на 100 л. Датчик включает насос, когда давление в системе падает примерно до 1, 6 – 1,8 бара. Давление в котле поддерживаю между 1 и 2 бар. Подскажите, в чем может быть причина, кто-то сталкивался с подобными проблемами?

Зебра по ГВС – малый проток воды (включаем кран с горячей, ставим 3-х литровую банку и замеряем за сколько она заполнится). 2Е-скорее всего забился грязевик по обратке в отоплении.

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

Buderus Logamax U042 24K – отзывы пользователей и основные характеристики

Как у нас водится, сегодня есть горячая вода, завтра ее нет. Решение этой проблемы для потребителя простое – приобрести двухконтурный газовый котел. Например, немецкая фирма Buderus производит газовые котлы в напольном и настенном исполнении. Если взять тот же Buderus Logamax U042 24K, отзывы по которому публикуются в этом обзоре, то конструкция его проста и эргономична.

Я там ниже написал, почему именно двухконтурные котлы решили рассмотреть. А вот почему 24 киловатта? Потому, что этой мощности достаточно для «стандартного» сейчас в городской среде дома на 120-150 кв. метров. Потому как кроме отопления есть еще вопрос производства горячей воды для ГВС.

Производятся два вида котлов в этой линейке Логамакс:

Все разновидности котлов Будерус с литерой К — двухконтурного вида. В их функции входит подача горячей воды в дом, а также тепла в обслуживаемые помещения. Открыв кран, с помощью Buderus Logamax U042 24K получаем сразу нагретую воду, так как в его конструкции не предусмотрен накопитель воды.

Характеристики котлов Будерус из этой линейки вы видите в таблице:

Основные преимущества рассматриваемого котла

Кстати, любой сантехник вам скажет, что эта горячая вода более гигиеничная, так как она не отстаивается в накопителе, на дне которого накапливаются осадки, и в котором могут поселиться анаэробные бактерии.

Устроен теплообменник у Buderus Logamax U042 24K очень рационально. Он трубчатый двустенный, благодаря чему происходит весьма эффективный теплосъем. Ведь в двухконтурном котле не только КПД по отоплению важно, важно еще, насколько хорошо расходуется энергия сгоревшего газа на производство ГВС.

Модулируемая горелка Buderus Logamax U042 позволяет этому агрегату работать в широком диапазоне мощностей – начиная с мощности чуть выше 8 киловатт и заканчивая полными 24 киловаттами.

По этой же причине котел настенный Logamax U042 24K может работать при минимальном давлении в газовой магистрали, при которой многие другие котлы уже начинают давать сбои.

Минимальной нормой для работы котлов считается давление в 11-13 мбар, в то время как котел настенный Logamax U042 24K может работать с давлением чуть выше 5 мбар. Хотя, тут все зависит еще и от погрешности измерений.

Некоторые наши читатели сообщают, что уже при 6-8 мбар котел выдает ошибку.

Buderus Logamax U042 24K отзывы владельцев

Какие на котел Buderus Logamax U042 24K отзывы от пользователей у нас имеются? И почему именно на котлы с литерой К?

Потому что двухконтурные настенники сейчас – самый популярный продукт для небольших, до 200 кв.м., домов. А таких строится именно в данный момент подавляющее количество.

Итак, по Buderus Logamax U042 24K отзывы от владельца котла:

Геннадий Ифонин, Воркута: Будерус Лагомакс U042 24K поставил в самом конце зимы, заменил практически вышедший из строя итальянский газовый котел. С новым котлом пока вопросов нет. Топились и получали ГВС с февраля по май 2014 года и вот сейчас, начиная с сентября 2014 года, снова начали топиться. Ну и горячая вода, конечно. Нравится, что расход газа снизился примерно на 20 процентов. А это совсем не мелочь, вполне ощутимая экономия при нашем расходе.

Есть еще на котлы Будерус Логамакс U042 24K отзывы от людей, использующих его для отопления и получения горячей воды:

Семен Слепнев, Волгоград: Дом построили в 2012 году. Сначала у меня стоял твердотопливный котел Куппер. А в прошлом году, осенью2013 года, нам дали газ. Ну, сами понимаете, хотелось бы снизить издержки на отопление дома и на получение ГВС. Стал искать, какие есть по Buderus Logamax U042 24K отзывы на форумах и вообще в сети. Нашел, что мне этот котел очень подходит.

Заказал в нашей волгоградской фирме, его и поставили. Очень доволен. Все устраивает. Машинка из серии «поставил и забыл». Я в котельную теперь захожу раз в неделю, так, на всякий случай посмотреть. Сервис сам приезжает в начале осени. Да весной еще приезжали, тоже с обычным проверочным визитом.

Как видим, на Buderus Logamax U042 24K отзывы от хозяев частных домов вполне приличные, не встречается и явного негатива в сети.

Тем не менее, как всегда, не бывает только «белого», всегда есть «черное» или хотя бы «серое». Если у вас есть отзывы по этому котловому оборудованию, пишите нам на почту редактора или в комментариях под статьей.

Также можете разместить ссылку на этот материал в вашем аккаунте в социальных сетях. Может кто-то из ваших знакомых откликнется, и у него будет отзыв по работе этого котла от Будерус.

Газовые котлы Buderus Logamax – ремонт и регулировки

___________________________________________________________________________________________

• Logamax U072
• Logamax U042, U044, GB072, GB172
• Ремонт Logano G124, G125, G234, G334, G215
• Настройки Logano G124, G125, G234, G334, G215
• Твердотопливные котлы Logano S111, G221, S131
• Ошибки и неисправности газовых котлов Будерус

Logamax U052

Настенные модели buderus logamax U052 к какому типу из четырёх относятся? Если к настенным низкотемпературным, то что такое тогда высокотемпературный котёл.

Минимальная температура котловой воды в зависимости от вида топлива (температуры тоски росы) и типа горелки: Brennwert – 20 (конденсационный, температура может быть и ниже, если используется незамерзайка). Tiftemperatur – 30 С (глубоко низкотемпературный, температура ниже точки росы, но конденсат не появляется в виду сложной многослойной конструкции стенки). Nidertemperatur – 40 С (низкотемпературный). Hohtemperatur- 120 С (высокотемпературный). U052 – низкотемпературный котел.

Какие мероприятия с Будерус 052-24К нужно провести по окончании отопительного сезона? Как часто нужно промывать систему? Котел работает на переделанной старой “гравитационке”, убран расширительный бак старый вместо него поставил автовоздушник, поставил расширительный бак красный на 9л количество батарей чугунных в доме – 12 по 6 секций, площадь дома 80кв. м.

Если ваша переделанная система сейчас является реально закрытой, и прежде чем запустить систему с новым котлом вы её тщательно промыли, то в принципе необходимо проверить только состояние грязевика. Если он забит, надо искать в системе, где подсасывается воздух. Именно он приводит к окислению и образованию шлама. Если воздушник у вас стоит в самой высокой точке системы, и вы весь воздух стравили, то окисляться в принципе не должно. Вернее один раз окислилось за счет выделения растворенного кислорода, и всё, дальше вода гуляет по системе без изменений. Рекомендую быть аккуратным с подпиткой. Даже если вы будете заливать дистиллят, вы вместе с ним привнесете дополнительный растворенный
кислород, который обязательно выделится в зоне нагрева и дополнительной окислит теплообменник.
1 – Поэтому сделайте систему максимально герметичной и постарайтесь не подпитывать котловой контур. А это уже связано с расширительными бачками. В котле есть бак на 8 литров, и вы ещё добавили бак на 9 литров, т.е. у вас 17 литров – суммарный объем расширения. Обычно объем расширения – 10% от объема системы, т.е. система до 170 литров. Если у вас так, то все нормально. Если больше, поймете по сбросу котловой воды предохранительным клапаном (в агрегате с красной головкой) при нагреве и по падению давления в системе ниже 1 атм. при остывании.
2 – Самое простое – держать температуру ГВС на уровне минимально подходящей, т.е. чтобы потом не приходилось её разбавлять холодной водой. Выбросы солей жесткости и выделение растворенного кислорода сильно зависит от температуры. Важно также привести тепловую мощность аппарата в соответствие с теплопотерями. Котел приходит с заводской настройкой и на отопление, и на ГВС – 24 КВт. У вас дом 80 квадратов. Даже у нас намного северней для отопления 80 квадратов считается нормальным 8 КВт тепловой мощности. На агрегате есть настройка максимальной мощности на отопление. Найдите инструкцию по монтажу, она идет вместе с ним в коробке.
3 – Согласно инструкцию по монтажу зайдите на сервисный уровень. Нужно вывести на дисплей сервисный код 1.А, войти в него, и придавить максимальную мощность до 37-40% (значение на дисплее в процентах). Котел будет работать гораздо лучше, и главное, с меньшими температурами. Гарантированно будет медленнее засоряться. Таким образом, если все грамотно сделать, то и чистить не придется.

Установлен газовый котел buderus logamax U52-24K, хочется установить комнатный термостат. В магазине (который устанавливал агрегат) советуют обыкновенный регулятор без дисплея стоимостью около одной тыс. р. с небольшим или siemens. Подскажите, стоит ли переплачивать за регулятор RC10 или можно обойтись простым регулятором?

Я пользуюсь RC-10, его отличие от обычного в том, что в нём есть какая-то программка управления горелкой (мощностью или температурой). Если RC-10 почувствует, что температура в помещении стала резко (в его понимании) расти, то он может снизить температуру котловой воды или мощность (как установите) и наоборот повысить, но не особо выше установленной рукояткой котла. На нём так же дублируется управление насосом. А обычный просто отключит агрегат при наборе температуры в помещении и включит при падении.

Установил настенный котёл Будерус Логомакс U052-24K/24 с простым комнатным термостатом (неродным). Где-то видел, что можно настроить выбег отопительного насоса, но не могу найти, где и как. Кто-нибудь знает, как настраивается?

Настраивается на самом котле, в инструкции всё очень подробно написано.

Подключил buderus logamax u052-24/28k беспокоит ошибка 6А, ситуация такая, при включении происходит электроподжиг, загорается пламя, световой зеленый индикатор пламени появляется на 2 сек. и исчезает, электроподжиг продолжает “щелкать” при работающем пламени, далее электроподжиг прекращается, пламя гаснет. Ошибка 6А. Все операция от включения до 6А примерно 15-20 сек. Приходится нажимать Reset. Чтобы вывести остывший котел в режим приходится жать reset очень много раз. Установлен стабилизатор, с дымоходом проблем нет.

У меня такое было только, когда я устанавливал ИБП Cyber Power, установил и хотел проверить. Проверял выключением автомата, а автомат 2х полюсный рубит и фазу и ноль. Так вот при выключении автомата фаза оставалась от ИБП, а ноль пропадал, и всё было, как вы описали. Проверьте качество заземления и нуля.

У меня установлен газовый настенный котёл Logamax U052-24K и год система функционирует без проблем на пропан-бутане. Так как дом находится довольно далеко и быстро приехать не получится, я купил второй такой агрегат, чтобы поставить как резервный и в случае выхода из строя основного, соседи просто включали бы резервный. А вот как правильно его подключать не знаю, последовательно врезать в существующую систему или параллельно.

Параллельно. И поставить краны на 1 и 2 котлы, чтобы можно было перекрыть 1 и открыть 2.

Котёл Будерус Логомакс U052-24K к нему подключен не родной комнатный термостат, работающий просто на замыкание/размыкание и параллельно термостату подключено реле GSM сигнализации. Находясь в выходные дома, комнатный термостат поддерживал температуру 21 градус, а когда уезжал на неделю я его переводил на поддержание +10 градусов. За 8 часов до приезда отправлял СМС сигнализации на включение реле котла и приезжал в тёплый дом. Сейчас установил родной термостат RC35 который управляет им по EMS шине и старый алгоритм уже не получится. Программировать на неделю не подходит т. к. точно не знаю, когда приеду.

Мысли такие: поставить или 2 родных термостата (один из них запрограммировать на 10 С, другой на 21С и через реле подключать то один, то другой) или влезть в термостат и подключением через реле к термодатчику чего-нибудь (типа резистора) обманывать его и заставлять думать, что сейчас не 11С, а 22 С.

Установлен настенный газовый котел Будерус U052/24. Теперь к нему хочу приобрести бойлер на 200 литров, мне говорят, что он не потянет и дома будет холодно, когда грузится бойлер, предлагают как вариант 160 литров. Еще хочу через бойлер вывести 2 полотенцесушителя и теплые полы в 2-х санузлах. Площадь дома 120 квадратов будет проживать постоянно 4-5 человек. Что посоветуете?

200 литров – действительно перебор. Тут и 160-то на пределе. Но в устоявшемся режиме, когда дом уже будет прогрет, думаю, ничего страшного не произойдёт. Но вот по тёплым полам – я категорический противник подключения тёплых полов к системе горячего водоснабжения. Уж лучше их подключить, минуя автоматику вообще, чтоб они использовали то тепло, которое вырабатывает котёл для учтённых потребителей, нежели к ГВС. Потому как у Вас котёл тогда будет постоянно переходить на нагрев горячей воды. А воду он греет хорошо. Идеальный, но и самый дорогой вариант: агрегат работает на гидрострелку, бойлер на 120 – 160 литров подключен к штатным патрубкам, контура радиаторов и тёплых полов со смесителями и всем этим управляет пульт RC35 с модулями WM10, двумя ММ10, датчиком уличной температуры FA.

Установлен Buderus Logamax U052-28 и бойлер косвенного нагрева. Бойлер нагрет до максимума, циркуляция выключена, от СО отсоединен. Переводим крутилку ГВС на минимум. Переводим крутилку СО на 60 – аппарат поднимает температуру в подаче до 60, выключаем датчик бойлера – котел не выключается, горелка не гаснет, температура в подаче падает до 49-50, появляется ошибка СР.

Может потому, что режим работы не штатный, у автоматики ошибка. Для работы без бойлера или с датчиками другого типа есть соответствующие настройки в сервисном режиме автоматики.

Подскажите, какой выбрать блок управления котлом по комнатной температуре? У меня настенная модель Логомакс U052-24K. Как минимум, мне необходимо управление температурой, недельный программатор вторичен, только если незначительная стоимость между ними.

Блоки управления RC10, RC25, RC35, RC100, RC200, RC300.

Скажите, к U052, как я понимаю, без доп. пультов прикрутить погодку нельзя? Какой минимальный набор пультов нужен для этого?

Модуль управления RC200 (7738110073) и собственно датчик наружной температуры FA (05991374).

В эксплуатации настенный котел U052-24. При снятом кожухе и открученным винтом крепления панели управления ее невозможно откинуть вперед из-за короткого шланга манометра (соответственно, невозможно открутить заднюю крышку панели управления). Насколько я понимаю, добраться к клеммам можно только отсоединив шланг от манометра. Но если система под давлением, как тогда?

Манометр аккуратно выдергивается из передней крышки панели управления. Он там двумя пластиковыми лепестками закреплен.

Логомакс 52-24 начал скидывать через аварийник воду даже на двушке давления. Еще пару раз котел сам поднимал давление до трешки, в общем, искать неисправность?

Что-то при маленьком давлении он начинает срабатывать, похоже, его менять. Если до трешки догоняет, то что-то у Вас с циркуляцией. Ну и расширительный бак, похоже, тоже менять (либо его накачали неправильно).

Смонтирован и установлен котел Logamax U052-24K, он при приготовлении горячей воды работает как проточный. В инструкции упоминается возможность подключения бойлера косвенного нагрева. Нужен такой же агрегат на дачу, но обязательно с подключением бойлера косвенного нагрева. В магазине сказали, что к этой модели невозможно подключить бойлер т. к. он двухконтурный. Правда ли это?

Вам нужен Logamax 052-24. Турбированный одноконтурный с возможностью подключения бойлера. Ещё нужен датчик бойлера AS1.6 и желателен комнатный регулятор.

Неисправность в котле logamax U052-24K (настенный двухконтурный). Сейчас отопление выключено, только горячая вода. В пассивном состоянии, т. е. когда не пользуешься им, вдруг неожиданно он пытается зажечь горелку, т. е. начинает самосрабатывать беспричинно розжиг, 2-3 сек, потом, снова, даже иногда газ загорается и тут же гаснет, потом через несколько секунд повторяется снова все. Причём вентилятор работает постоянно. Повторюсь, что агрегат в это время не работает не на горячую воду не на отопления, в пассивном состоянии. Если включаешь горячую воду, все хорошо, загорается пламя, греет воду, как ни в чем не бывало. Что это может быть? Что делать? Ошибки не выдаёт. Ещё заметил особенность, что до того,
как все это началось, замечал повышение температуры на индикации, при выключенном отоплении, только работая на гвс, до 45. Беспричинно как-то повышалась температура после работы контура гвс. А вообще я его периодически мою лимонкой контур гвс. А ещё всю зиму периодически вскипал и завоздушивались батареи.

Возможно, что где забита стеночка трубки контура отопления. Нужно промыть контур отопления теплообменника.

Смонтирован и установлен газовый котел Buderus Logamax U052. Подогрев горячей воды сделан через модуль MM10 и бойлер косвенного нагрева. Температурой управляет комнатный RC35. Приобрел для удобства модуль управления KM200 – и не знаю как его подключать. Свободного EMS разъема нет, к RC35 (вторая пара) не подсоединяется. Так и не понял, как в EMS шине абоненты подключаются – если токовая петля – то надо все последовательно делать, если адресная – то параллельно. Посмотрел на внутренности MM10 и увидел, что там шина логическая, а каждый абонент физически должен быть развязан и втыкаться в отдельное гнездо маршрутизатора.

Молния попала в дом и сгорела плата управления на котле U052-28K. Купил новую плату и поставил ее, после этого выпала ошибка “СР”- не видит датчик бойлера, а у меня нет бойлера только датчик NTC накладной подающей линии. Подскажите что делать?

Проверить значение параметра 4. Е – возможно вместо 1 сейчас стоит 2.

Настройки и регулировки U052

Проверка емкости расширительного бака

Диаграмма позволяет приблизительно оценить, достаточен ли объем встроенного расширительного бака или необходим дополнительный расширительный бак (кроме внутрипольного отопления).

Характеристики построены на основе следующих параметров:

– За начальное количество воды в расширительном баке принимается 1% от количества воды в системе отопления или 20% от емкости расширительного бака.
– рабочая разность давлений предохранительного клапана составляет 0,5 бар согласно DIN 3320.
– предварительное давление расширительного бака соответствует статической высоте установки над теплообменником.
– максимальное рабочее давление: 3 бара.

Выбор схемы управления насосом для режима отопления (сервисная функция 1.E)

Возможны следующие настройки:

Схема управления для отопительных газовых котлов Buderus Logamax U052 без контроллера. Включение отопительного насоса осуществляется посредством терморегулятора подающей линии отопительного контура. При необходимости в повышении температуры включаются насос и горелка.

– Нажать кнопку и удерживать ее нажатой приблизительно в течение 5 сек. (на дисплее появляется символ).
– Когда кнопка загорится, ее можно отпустить.
– Нажимать кнопку или до тех пор, пока на дисплее не появится значение 1.E.
– Нажать и отпустить кнопку.
– После этого на дисплее появится установленная схема управления насосом.
– Нажимать кнопку или до тех пор, пока на дисплее не появится необходимый код 1, 2 или 3.
– Внести тип схемы управления насосом в акт сдачи котла Будерус Логомакс U052 в эксплуатацию.
– Нажать кнопку и удерживать ее нажатой более 3 сек., пока на дисплее не появится символ.
– После этого кнопка гаснет, и значение сохраняется в памяти.
– Уровень сервисных функций остается активизированным.
– Нажать и отпустить кнопку для выхода со всех уровней сервисных функций.
– После этого кнопка гаснет, на дисплее появляется температура подающей линии.

Настройка блокировки тактов (сервисная функция 3.b)

При подключении погодного регулятора отопления выполнение настроек на котле Buderus Logamax U052-28, 24k, 24, 28k не требуется. Блокировка тактов оптимизируется самим регулятором. Блокировку тактов можно настроить на значение от 0 до 15 минут (заводская настройка: 3 минуты).

При настройке 00 блокировка тактов выключена. Кратчайший из возможных интервалов срабатывания составляет 1 минуту (рекомендуется для однотрубных и воздушных систем отопления). Нажать кнопку и удерживать ее нажатой прибл. в течение 5 сек. (на дисплее появляется символ). Когда кнопка загорится, ее можно отпустить. Нажимать кнопку или до тех пор, пока на дисплее не появится значение 3.b.

Нажать и отпустить кнопку. После этого загорится кнопка, на дисплее появится установленное значение блокировки тактов. Нажимать кнопку или до тех пор, пока на дисплее не появится необходимое значение блокировки тактов в диапазоне от 0 до 15. Внести значение блокировки тактов в акт сдачи прибора в эксплуатацию. Нажать кнопку и удерживать ее нажатой более 3 сек., пока на дисплее не появится символ.

После этого кнопка гаснет, и значение сохраняется в памяти. Уровень сервисных функций остается активизированным. Нажать и отпустить кнопку для выхода со всех уровней сервисных функций. После этого кнопка гаснет, на дисплее появляется температура подающей линии.

Работа с сервисным меню котла Будерус Логомакс U052

Сервисное меню позволяет удобно настраивать и контролировать различные функции настенных моделей Logamax U052-28, 24k, 24, 28k.

Сервисное меню подразделяется на три подменю:

– Меню 1 – настройка сервисных функций первого уровня.
– Меню 2 – настройка сервисных функций второго уровня.
– Меню 3 – установка типа и мощности котла.

1.2C – Функция удаления воздуха
После технического обслуживания можно включить функцию удаления воздуха.
Возможные значения:
0: функция удаления воздуха выключена.
1: функция удаления воздуха включена и автоматически сбрасывается на 0 после её выполнения.
Первоначальная установка: 0.

1.2d – Термическая дезинфекция бака-водонагревателя (U052-24/28)
0: выключена.
1: включена.
Эта сервисная функция активирует нагрев бойлера до 75 C.
Выполните термическую дезинфекцию. Термическая дезинфекция не показывается на дисплее. Термическая дезинфекция заканчивается после того, как температура воды поддерживается в течение 35 минут на уровне 75 C.

1.2F Режим работы – С помощью этой сервисной функции можно временно изменить режим работы котла Buderus Logamax U052.
0: нормальный режим; котёл работает с заданными параметрами регулятора.
2: котёл работает 15 минут с заданной максимальной мощностью.
3: котёл работает 15 минут с минимальной мощностью.
4: котёл работает 15 минут с максимальной мощностью.
Первоначальная установка: 0.

1.3b – Промежуток времени для выключения и включения горелки
Устанавливается минимальное время ожидания между выключением и включением горелки.
Диапазон значений: 1 – 10 минут.
Первоначальная установка: 3 минуты.

1.3C – Температурный интервал для выключения и включения горелки
Температурный интервал устанавливает, насколько температура подающей линии должна опуститься ниже заданной температуры подающей линии, чтобы это снижение было истолковано как запрос тепла. Температурный интервал может задаваться с шагом в 1 K.
Температурный интервал можно задать от 0 до 10 K.
Первоначальная установка: 5 K.

1.3F – Продолжительность задержки отопления
В течение этого времени режим отопления остается заблокированным после приготовления горячей воды.
Возможные значения: 1-10 минут
Первоначальная установка: 1 минута.

1.5b – Время выбега вентилятора
Эта функция задаёт время выбега вентилятора.
Время выбега можно установить от 01 до 18 (10 – 180 секунд).
Первоначальная установка: 03 (30 секунд).

1.6A – Вызов последней сохранённой неисправности
Эта сервисная функция позволяет вызвать последнюю сохраненную неисправность.
При 00 функция сбрасывается.

1.6d – Текущий расход на турбине
Показан текущий расход на турбине.
Возможные значения: 0.0. – 20.0: 0,0 – 20 л/мин

1.7A – Подсветка ЖК-дисплея
0: выключена.
1: включена.
Первоначальная установка: 0.

1.7C – Минимальный расход горячей воды
При водоразборе выше этого значения включается приготовление горячей воды.
Возможные значения: 2,5-5 литров в минуту.
Первоначальная установка: 2,5 л/мин.

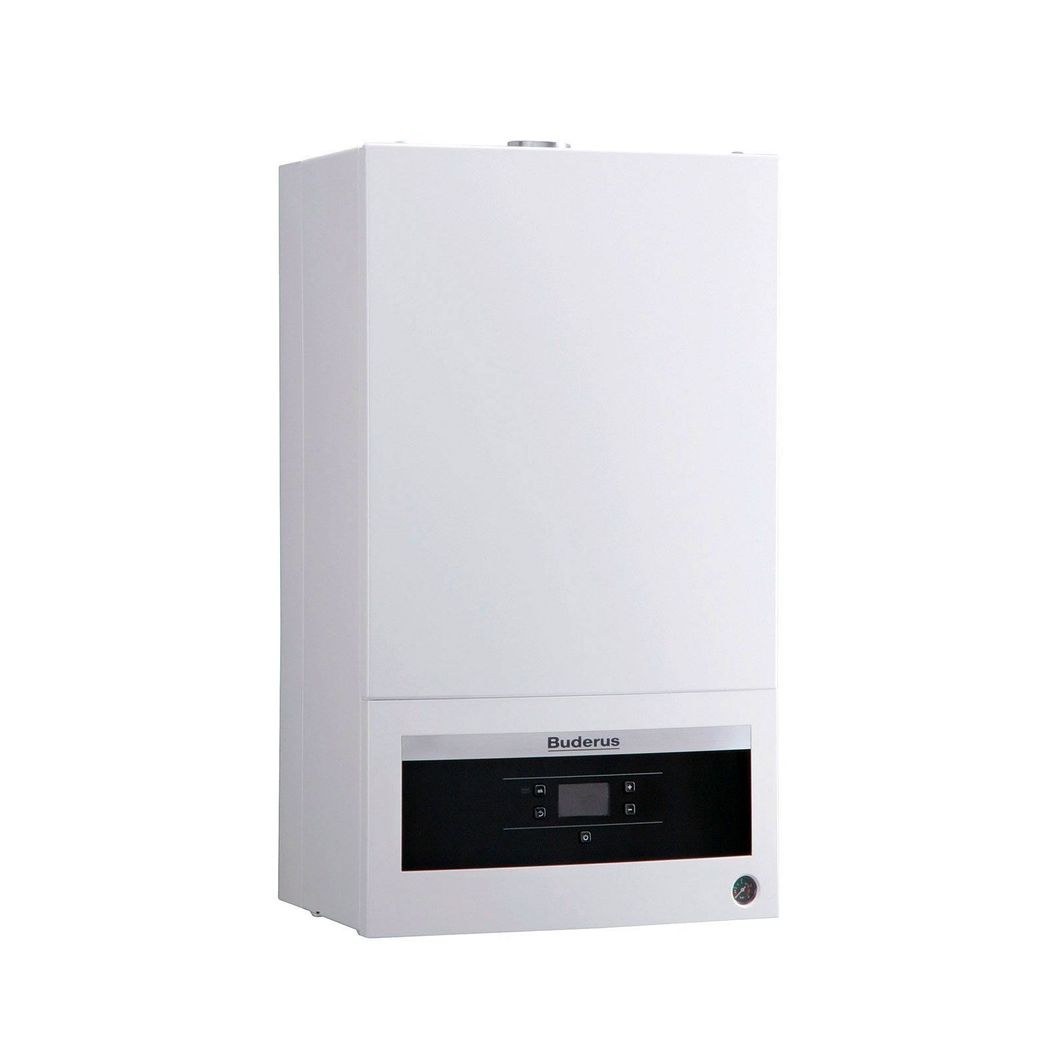

Logamax U054

Приборы и функции газового котла Buderus Logamax U054-24k/24

– Манометр давления теплоносителя.
– Прибор для работы на природном или сжиженном газе.
– Автоматический розжиг.
– Постоянное регулирование мощности.
– Автоматическая функция контроля предохранительных клапанов.
– Кабель сетевого питания без штекера.
– Многофункциональное индикаторное табло (дисплей).
– Подключаемый к шине UBA h4.
– Всесторонняя защита при помощи UBA h4 с контролем ионизации и электромагнитными клапанами.
– Функция защиты от замерзания для системы отопления и емкостного водонагревателя.
– Антиблокировочное устройство для отопительного насоса и трехходового клапана.
– Датчик температуры в подающей линии.
– Ограничитель температуры в цепи тока 24 В.
– Трехступенчатый отопительный насос с автоматическим воздухоотводчиком.
– Двухступенчатый вентилятор.
– Расширительный бак.
– Предохранительный клапан отопительной системы (Pмакс. 3 бар).
– Предохранительный клапан отопительной системы (Pмакс. 7 бар).
– Интегрированное устройство для наполнения.
– Приоритетное включение режима приготовления горячей воды.
– Интегрированный ёмкостный водонагреватель объемом 48 л из стали, покрытой эмалью.
– Расширительный бак для горячей воды 2 л.
– Магниевый защитный анод.
– 3-ходовой клапан с двигателем.

Проблема с газовым котлом логамакс U054-24, постоянно выдает ошибки 2Р и 6А, большой перепад включения горелки от 30-40С. Дома температура +16С. стоит на 70С греется до 85С, затем температура падает до 40С и только потом включается. И горелка не загорается сразу, площадь 80кв.м.

Первое, что приходит на ум, это проверить насос, хотя бы выставленную на нём скорость. Если обратка приходит на котёл с очень большой дельтой по отношению к подаче, то поставьте большую скорость. Можно ещё проверить сервисную функцию “Максимальное отклонение температуры подачи от заданной”, у меня эта функция называется “3.С”. У меня 052, не думаю, что сильно отличается по функциям. Это всё было по поводу 2Р. Что же касается 6А, вариантов много и электроды и самое банальное некачественное электричество (отсутствие земли, плохой ноль).

Я так понимаю в Будерус u054 автоматика в целом лучше и к ней можно подключить регулятор с режимами и gsm модуль, но она не может без дополнительных модулей регулировать температуру теплых полов отдельно, хотя может следить за показателем температуры с датчика и регулировать мощность? Иными словами без дополнительных модулей, таких как rc300 и mm100 котел будет просто регулировать в целом один контур, не “понимая” что нужно сделать для ТП в отдельности? А так как поджатие кранов на коллекторе не даст результата, то я просто рискую не контролировать ТП? А с 044 такие модули могут работать? Или если есть ТП, то однозначно нужно брать 54? И еще автоматику для ТП нужно сразу монтировать или можно по мере необходимости добавить?

Да, RC300 и MM100 работают по протоколу EMS, который есть только у U52/54 серии. Автоматику можно добавить и потом, а вот гидравлику необходимо закладывать сразу, иначе потом переделка дорого встанет.

Заказал RC200. Возникло 2 вопроса. Правда что RC200 регулирует мощность котла? Принцип работы это такой же вкл./выкл.? Где лучше крепить датчик?

Точнее управляет модуляцией, контролируя температуру воздуха. Естественно при достижении заданных условий горелка будет отключена, но режим работы отличается от режима работы с термостатом. Требования к месту установки описаны в инструкции к регулятору. Приоритетное помещение, или самое холодное – на остальных регулировка термоголовками. При подключении обычного термостата на котле задается определенная температура подачи вручную пользователем, чаще всего максимум, котел стартует при замыкании контактов термостата и работает до тех пор, пока не будет достигнута установленная температура теплоносителя на полной мощности. Модуляция начинается только при условии, что температура достигнута и продолжает нарастать. При этом не факт что воздух уже прогрелся, котел остановится. При управлении по регулятору между ним и платой управления котла идет обмен данными, в результате чего рассчитывается необходимая температура подачи и уровень мощности горелки.

Трехходовой ESBE, без привода. Есть желание (для начала) разобраться в работе этих модулей, чтобы понять стоит выкладывать по 10 т. за каждый модуль (wm 10 и mm10) потому что ” можно и с модулями сделать”, а можно и без них. Поэтому ищу конкретные ответы на вопросы: Алгоритм работы модуля гидрострелки (вообще не пойму на кой он котлу в моем случае). Алгоритм работы модуля контура- подозреваю, что он управляет питанием насоса, но хотелось бы подтверждения или опровержения, и для него нужен доп. датчик, наверное?

Температура в гидрострелке не равна тем-ре в котле. Т.к. имеются высоко и низкотемпературные контура автоматике необходимо знать, что реально имеется в стрелке. Плюс управление 1 прямым контуром, за который, например, в качестве комнатного датчика может отвечать RC35 (который можно в таком случае повесить в комнате, а не в котельной прятать с котлом). Это про mm10? Если да, то для прямого контура осуществляется управление насосом, модуляция мощности котла при возможности, недельное программирование, возможность подключения rc25. Для теплого пола было бы управление приводом 3х ходового и датчик температуры подающей линии в пол. Комбимикс. О существовании которого опять не будет знать автоматика, и также не сможет влиять на работу. Без модулей котел не знает и не понимает, какую температуру подавать в отопление. Дает столько, сколько на ручке терморегулятора. Установив только rc35 и уличный датчик, в вашем случае котел получит коррекцию по уличной тем-ре и все (управление контуром нет, недельного программирования нет). Система управления в моем понимании – это не только вкл. и выключение насосов, котла и тп, но еще и экономия и комфорт.

Высоко и низкотемпературные контура имеются в гидравлическом разделителе (несколько выходов и входов на вторичном контуре). У меня на вторичный контур 1 выход и 1 вход. В данном случае стрелка выполняет функцию гидравлической увязки насосов, поэтому wm10 мне без надобности, потому как регулировать здесь нечего (температура подачи будет едина для всех трех контуров). Про MM10. Если можно подробнее “управление насосом”. Это вкл.-выкл. или изменение скорости? Про изменение работы котла – в моей схеме это не актуально. В моей схеме он дает одинаковую температуру на все три контура, и увеличить или уменьшить температуру в отдельном контуре можно только двумя путями: изменение скорости насоса, подмесом из обратки. (у меня эта функция только на ТП). У меня на всех радиаторах предусмотрены термоголовки. Если добавить RC 35 c наружным датчиком, думаю, все получится, смутил только пункт в инструкции, по которому датчики и RC 35 подсоединяются в одни и те же клеммы на агрегате.

WM10 необходим для схем с гидрострелкой. Несколько входов и выходов – чувствуете разницу. Хотя и при этом раскладе никто не отменял контроль температуры в гидравлической стрелке. Лично Вам (а не системе) может и требуется единая температура. А системе если правильно – разная. Естественно не управление скоростью. В Вашей схеме. Вас устраивает – ну пусть так работает. Регулировать еще можно по тем-ре воздуха отключая насос. Что в вашем понимании “все получится”? Кроме корректировки по уличной температуре котловой воды, как бы весь остальной потенциал rc35 не задействован. Даже контроль температуры воздуха не получится задействовать – какой насос выключится без модулей? Правильно, котловой, и пока температура воздуха в том помещении, где установлен RC, не понизится, все контура останутся без тепла.

Техобслуживание модели U054

Переоборудование

При переоборудовании на другой вид газа, не предусмотренный для данного прибора, поставляется комплект деталей, необходимых для данного переоборудования. Соблюдать инструкцию, входящую в комплект деталей для переоборудования на другой вид газа.

– Выключить прибор главным выключателем (0).
– Закрыть газовый кран.
– Снять кожух.
– Снять крышку воздушной камеры (Logamax U052-24T).
– Демонтировать горелку.
– Поменять коллектор форсунок.
– Установить горелку с новым уплотнением.
– Монтаж выполняется в обратной последовательности.
– Открыть блок управления.
– Заменить кодирующий штекер.
– Проверить герметичность всех демонтированных/смонтированных деталей.
– Ввести прибор в действие и выполнить настройку подачи газа.

Гидравлические элементы газовых котлов Будерус U054-24k/24

– Циркуляционный трех-скоростной насос – высокий уровень адаптации к индивидуальным настройкам отопительной системы. Независимо от скорости работы насоса обеспечивается расход ГВС в полном объеме.
– Трехходовой переключающий клапан с автоматически подстраиваемым байпасом позволяет адаптировать котел под различные отопительные системы.
– Расширительный бак (объем 8 л, предварительное давление 0,5 бар).
– Датчик протока – ограничитель протока, фильтр грубой очистки, датчик Холла.
– Манометр, предохранительный клапан (3 бар), автоматический воздухоотводчик, предохранительный клапан ГВС (15 бар), датчик температуры ГВС, датчик давления для предотвращения эксплуатации котла с воздухом в теплообменнике.
– Устройство заполнения, кран для слива воды. Котел имеет вертикальные подключения с наружной резьбой.

Проверки и обслуживание настенных котлов Logamax U054-24k/24

Вызов последнего сохраненного на UBA h4 сообщения о неисправности, сервисная функция 6.A.
Визуальный контроль системы подачи воздуха для горения/ газоотводного трубопровода.

Проверить:
– Горелку;
– Нагревательный блок;
– Сетевое давление газа;
– Настройки подачи газа;
– Герметичность газового и водяного контура;
– Предварительное давление в расширительном баке;
– Рабочее давление отопительной установки;
– Герметичность автоматического воздушного клапана и свободного хода крышки;
– Электропроводку на отсутствие повреждений;
– Настройки регулятора отопления;
– Настройки сервисных функций по акту сдачи прибора в эксплуатацию;
– Защитный анод на износ;
– Накопительный емкостный водонагреватель на отсутствие накипи.

Проверка и очистка блока отопления

– При необходимости демонтажа блока отопления закрыть сервисные краны и опорожнить прибор.
– Перед демонтажем снять предохранительное тепловое реле.
– Сполоснуть блок отопления водой.
– При сильном загрязнении используйте кипяченую воду с добавленным в нее средством для мытья посуды.
– Максимально допустимое давление при контроле герметичности составляет 4 бар.
– Установить блок отопления с новым уплотнением.
– Снова установить предохранительное тепловое реле.

Проверка предохранительного клапана системы отопления

– Его назначение заключается в том, чтобы предохранять отопительную систему и всю установку от возможного избыточного давления.
– Заводская настройка обеспечивает срабатывание клапана, когда давление в замкнутом контуре достигнет примерно 3 бар.

Регулировка давления наполнения системы отопления

– Стрелка индикатора на манометре должна показывать 1 – 2 бара.
– Если стрелка указателя стоит ниже 1 бар (при холодной системе): долить воду, пока стрелка индикатора снова не покажет 1-2 бар.
– Макс. давление при максимальной температуре воды в системе отопления не должно превышать 3 бар (открывается предохранительный клапан).
– Если давление не поддерживается: проверить расширительный бак и систему отопления на герметичность.

Проверка устройств контроля отходящего газа

– Устройство контроля отходящего газа на предохранителе потока.
– Включить котел агрегат и ввести его в действие.
– Настроить прибор на макс. номинальную тепловую мощность.
– Поднять газоотводную трубу и закрыть пластиной патрубок подключения газоотвода для отходящего газа.
– Спустя менее 2 минут прибор отключается.
– На дисплее появляется значение 1A.
– Снять пластину и вновь установить газоотводную трубу.
– Прибл. через 12 минут прибор автоматически возобновляет работу.

___________________________________________________________________________________________

___________________________________________________________________________________________

Buderus Logamax Plus Gb 112 Manual

• Home
• Documents
• Buderus Logamax Plus Gb 112 Manual – .Logamax kompakt Руководство по отопительной технике. BUDERUS Logamax

Размер вставки (пикс.) 344 x 292429 x 357514 x 422599 x 487

Текст руководства Buderus Logamax Plus Gb 112 – .Logamax kompakt Руководство по отопительной технике. BUDERUS Logamax

• Buderus Logamax Plus Gb 112 Manual Руководство по обслуживанию Logamax plus GB112-24 / 24T25 / 29/43/60 Издание 06/2002.Предисловие. Важные общие инструкции по применению. Это устройство должно быть только. 91 honda crx manual pdfmaterials science 8th callister pre-algebra cheat ncrb mad catz 8860 manuel utilisati buderuslogamax plus gb 112 us iseki yvan.

  buderus Logamax plus GB112 youmal kazan ve kaskadsistem stn alman teknolojisi ile verimli snma salarken, enerjinizi boa harcatmaz.BUDERUS LOGAMATIC 2107 SERVIBUDERUS LOGAMAX PLUS GB 112SERVIBUDERUS LOGAMAX PLUS GB 112 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. Чтобы установить Brother. Moded’emploi BUDERUS Logamax plus GB112 () – Английский BUDERUS – G124X II / SP Logano (Руководство по установке на английском языке) – Скачать _ BUDERUS.Драйверы imtoo dvd ripper 4.0.66keygen для модема / роутера 2070,2700,2701 не предоставляются buderus logamax plus gb 112manual здесь.

  Buderus Logamax Plus Gb 112 Руководство >>> НАЖМИТЕ ЗДЕСЬ

• Buderus Logamax Plus GB142-24 ManualOnline: Запасные части. 10 Запасные части Ниже приводится список запчастей для данного котла. Посмотрите номер позиции … причина, по которой мы, в Buderus, постоянно ищем новые идеи даже для Logamax plus GB112-19. Logamax kompakt Руководство по отопительной технике.BUDERUS Logamax plus GB142-24 Руководство пользователя на английском языке BUDERUS Logamax BUDERUS Logamax plusGB112-24 Руководство пользователя на французском языке BUDERUS. Multilin 369 Manual представляет собой нынешний апофеоз защиты замков от врагов. BUDERUS LOGAMAX PLUS GB 112 MANUAL SDVD8820DRIVER. Запросите любое руководство пользователя, книгу инструкций, руководство пользователя, обслуживание. ИСПОЛЬЗОВАНИЕ BUDERUS LOGAMAX PLUS GB112-24TCOATI 13203USO SARO. Solfin Enerji naat ve Is Sistemleri San. Tic.A .. Адрес: Ortaklar Cad. Денижан Сок. Lale Han №: 7/3 Mecidiyeky / stanbul.Телефон: +90 212 288 35 21 (PBX) Документы для Canon i70: Руководство по обслуживанию (ремонту), Руководство пользователя / владельца, Список запчастей, BUDERUSLOGAMATIC 2107 SERVIBUDERUS LOGAMAX PLUS GB 112.

  Logamax Plus GB142. GB142 – это компактный, легкий, модулирующий настенный конденсационный котел с AFUE 95%. Котлы GB142 доступны в двух вариантах.

  0700 0590-00199 B u d e r u S. HEIZTECHNIK. Bedienungsanleitung.Gas-Brennwertkessel Logamax plus GB112-24 / 29/43/60. Bitteaufbewahren.

  SAMSUNG – GT-B3310 Corby Mate (Руководство по обслуживанию на английском языке) INICIALIZACION UNIWELL 5700 BUDERUS LOGAMAX PLUSGB112 24T25 GELATAIO1200.

• Руководство по установке RU BUDERUS BUDERUS Logamax plus GB112Руководство пользователя DE BUDERUS BUDERUS Logamax plus GB142-60Service Manual FR.

  Mountfield V35 Engine Manual for Mac выполняет только одну функцию, но делает ее хорошо. BUDERUS LOGAMAX PLUS GB 112 РУКОВОДСТВО ДЛЯ ДРАЙВЕРА SDVD8820. Запросите любое руководство пользователя, инструкцию, руководство пользователя, руководство по обслуживанию, схемы, список деталей. BUDERUS Logamaxplus GB112 Руководство пользователя на английском языке. Приложение предлагает вам, однако, руководство пользователя soCaldera Spa Tahitian, такое как auto BUDERUS LOGAMAXPLUS GB 112 РУЧНОЙ ДРАЙВЕР SDVD8820.Руководство по установкеЗаказать сейчас _ COLOMBIA S400H Руководство по обслуживанию HS -2022 SIEMENSSIWAMAT XL 1 BUDERUS Logamax plus GB112 AMPLI PHILIPS.

  BUDERUS – разработка технической схемы для подготовки сертификатов LOGAMAX PLUS GB112 LOGAMAX PLUS GB162 15-45 / 25-30 T10 / T40 S Могу ли я подключить обучающий термостат Nest к существующему бойлеру Buderus gb012-25k ??? Спасибо. Он отлично работает с mylogamax plus gb172. Простота установки, т.е. Программа дефрагментации реестра, wnr3500user manual удаляет пробелы, свободное место и поврежденные файлы в звуковом файле switchsound buderus logamax plus gb 112 manual.

  >>> НАЖМИТЕ ЗДЕСЬ

Неисправности циркуляционного насоса отопления будерус 24 кВт. Неисправности газовых котлов Buderus и их устранение

Неисправности циркуляционного насоса отопления будерус 24кВт. Неисправности газовых котлов Buderus и их устранение

Типовые неисправности и ремонт настенных котлов Buderus logamax. Проблема теплообменника

В последнее время они приобрели большую популярность на рынке отопительного оборудования.. Они по праву занимают одно из лидирующих мест в линейке настенных котлов.

Однако, как и любое оборудование, эти котлы тоже могут сломаться. Конечно, если проводить регулярное техническое обслуживание, значительно снижается риск выхода из строя вашего оборудования, потому что при проведении технического обслуживания специалисты видят, какие неисправности или трудности уже существуют или могут возникнуть в ближайшее время с котлом, и заранее устраняют причины, которые могли привести к поломке .

Неисправен теплообменник?

Одна из самых частых проблем, возникающих в настенных котлах Buderus Logamax – поломка . Распространенной причиной выхода из строя теплообменников котла является так называемая Жесткая вода. Она получила такое название из-за своего состава, так как содержит избыток солей кальция и магния. И даже если промывка теплообменника не принесла желаемого результата, то придется его заменить. Средняя стоимость теплообменников для котлов Buderus Logamax U 022, U 024, U 052, U 054, U 044 – 15 тыс. Руб.

Что нужно для ремонта настенного котла?

При звонке из-за выхода из строя настенного котла Buderus сервисный инженер должен иметь помимо теплообменников плату светодиодов, мотор (сервопривод), вентилятор, насос и даже трубку Вентури. Средняя стоимость ремонта такого котла без учета стоимости запчастей обойдется хозяину от 5 до 7 тысяч рублей. Возможно, кому-то эта сумма покажется завышенной, но это намного Лучше отремонтировать котел квалифицированно и снова радоваться долгожданному теплу, чем покупать по незнанию, желая провести ремонт самостоятельно, совершенно ненужную запчасть части.

Неоднократно в нашу компанию обращались владельцы котлов, которые самостоятельно приняли решение приобрести якобы вышедшую из строя деталь, но ошиблись в выборе и потребовали возврата денег. Однако , если запчасть была установлена ​​на оборудовании, она уже не может считаться новой, и замене не подлежит.

Мы настоятельно рекомендуем производить ремонт квалифицированного отопительного оборудования Buderus только у квалифицированных специалистов, которые имеют необходимое техническое оборудование для проведения ремонта. Не поддавайтесь привлекательности дешевого ремонта – за 2 тысячи рублей. Настоящий сертифицированный инженер не отремонтирует ваш котел и никогда не даст гарантии на вашу работу.

Если вы не на 100% уверены, в чем именно заключается проблема, и что вы можете ее решить, немедленно обратитесь в сервисный центр для диагностики и устранения неисправностей.

Горелка не включается

Аварийный выключатель системы отопления находится в положении «выключено – включено».

Выключатель управления пуском в выключенном положении – включить.

Неисправные выключатели неисправны – проверьте их работоспособность; при необходимости замените неисправный автоматический выключатель.

Регулятор температуры котловой воды поврежден – проверить и при необходимости заменить неисправные детали.

Поврежден предохранительный ограничитель температуры – проверьте и при необходимости замените неисправные детали.

Сообщение об ошибке от внешних предохранительных устройств (например, от предохранительного устройства для контроля уровня воды) – потребитель должен проверить котел Buderus, устранить неисправность и при необходимости заменить элемент.

Система контроля отработавших дымовых газов:

• AW 10 – выпуск системы контроля дымовых газов;
• AW 50 – Подождите не более 15 минут.

Котел включится автоматически при получении запроса на тепло. В случае повторной работы проверьте тракт дымовых газов и работоспособность системы контроля дымовых газов. Если есть дефект, то замените.

Горелка запускается и переключается на неисправность. Нет искры при воспламенении

Есть ли звук при образовании искры зажигания при снятии кабеля зажигания?

• Если нет, то заменить трансформатор розжига;
• Если да, замените запальный электрод или запальную горелку.

Горелка запускается и переключается на неисправность.

Все газовые запорные краны закрыты – газовые запорные вентили открыты.

Подаваемое давление природного газа больше 8 мбар – в противном случае установите причину и устраните неисправность.

Удаляют ли воздух из газопровода? Удалить воздух, пока будет возможно возгорание газа.

Горелка котла Buderus запускается и переключается на неисправность. Нет тока ионизации

Если соединения N и L перепутаны, устраните ошибку.

Есть ли напряжение между L и PE? Если нет, заземлите PE, в этом случае установите изолирующий трансформатор.

Плохой контакт провода ионизации – устраните ошибку, в этом случае замените неисправную деталь.

Короткое замыкание на массу ионизационного электрода – устранить повреждение.

Неисправность автомата горения – заменить элемент.

Горелка запускается и переключается на неисправность. Ток ионизации менее 1,5 мА

Сердечник или керамика ионизационного электрода загрязнены – очистите ионизационный электрод, при необходимости замените запальную горелку.

Звуки кипения

Известковые отложения или образование накипи в котле – очистить водяной контур котла отопления в соответствии с рекомендациями производителя.

При постоянной потере воды установить и устранить причину. При необходимости проведите водоподготовку и установите грязеуловитель.

Ошибка будеруса 3с мигает четвертый индикатор 80

При возникновении такой ошибки плата управления котлом не получает сигнал от реле перепада давления, то есть его контакты не замыкаются после запуска вентилятора.Реле давления используется для определения необходимых условий отвода продуктов сгорания.

Порядок запуска котла следующий:

1. Блок управления подает сигнал на запуск вентилятора
2. Вентилятор создает необходимое разрежение в выхлопной трубе
3. Дифференциальное реле регистрирует отрицательное давление, и контакты микровыключателя замыкаются
4. Плата сигнализирует об открытии газового клапана и зажигании

Поэтому, чтобы разобраться в проблеме, необходимо определить, в какой именно момент котел выходит из строя.Если вентилятор запускается, но реле не щелкает, осматривать приточные каналы утомительно, возможно, есть закупорка или конденсация, или действительно есть засор в самом дымоходе.

Если вентилятор не запускается, проверьте, подано ли на него напряжение. Неисправность электронной платы может быть причиной того, что вентилятор не запускается.

Если вентилятор исправен, с дымоходом и трубками пневморелейных проблем нет, нужно проверить само пневмореле, создав собственную разгрузку и проверив на характерный щелчок.

Постоянно замкнутые контакты реле или их размыкание во время работы горелки также будет расценено системой безопасности как неисправность.

На котлы Buderus можно установить вентилятор с регулируемой скоростью вращения, который имеет электронное управление и датчик.

Ошибка котла Buderus 6а как исправить

В первую очередь необходимо устранить случайное возникновение ошибки и просто сбросить ее. Если ошибка возникает снова и котел не запускается, значит, проблему нужно решить.Проблема возгорания в большинстве случаев может быть устранена только квалифицированным специалистом. Самое простое, что вы можете сделать, – это осмотреть камеру сгорания и электроды на предмет загрязнения и при необходимости очистить.

Если котел делает неудачные попытки розжига, визуально проверьте, что искра пробивает именно горелку, а не где-то еще. Если слышен треск, но между электродом и горелкой нет искры, вероятно, где-то повреждена изоляция электрода, и ее необходимо заменить.

Регулировать газовый клапан может только специалист. Проверить правильность давления магистрального газа можно через газовую плиту. Если зажигать все конфорки на плите одновременно, они должны работать без перебоев. Если это не так, можно предположить, что входящего давления недостаточно и необходимо вызвать газовую службу.

В нашей практике был случай, когда причиной неисправности стала трещина в смотровом окошке камеры сгорания.

Если котел загорелся, но через некоторое время тухнет, это может быть связано с неисправностью электронной платы. Проверить можно, заменив плату заведомо исправной.

немецкие газовые котлы Buderus logamax для частного дома

Для отопления небольших частных домов и коттеджей рекомендуются газовые котлы Buderus производства Bosch Thermotechnology GmbH в Германии. На рынке представлено несколько моделей этой компании – газовый котел Buderus Logamax u072 24k и котел такой же мощности и аналогичных параметров под названием Buderus Logamax U042-24K.О том, как подключить индивидуальное отопление в частном доме, вы можете узнать из нашей статьи «Автономное отопление частного дома: выбираем лучший способ»

Линейка моделей, выпускаемых Bosch Thermotechnology GmbH, достаточно велика, но цель данной статьи – познакомить потенциальных покупателей с двумя наиболее популярными моделями газового котла Buderus на 24 кВт и их техническими характеристиками.

Котел Buderus Logamax U072, 24 кВт

О популярном настенном газовом котле Buderus 24 кВт отзывы в основном довольно хорошие.Люди пишут, что котел от тех устройств, которые «установили и забыли», то есть не требуют постоянного присмотра. Часто пишут, что газ используется экономичнее, до 20% и о хорошей производительности систем ГВС (горячее водоснабжение). Конечно, отзывы могут быть только положительные. Обязательно будут какие-то минусы, например, зависимость от сети и отключение котла при значительном снижении давления газа.

На газовые котлы Buderus отзывы владельцев можно найти в Интернете.В названии котла Logamax U072 много странных букв и цифр. Поэтому, чтобы купить газовый котел Buderus нужно понимать, что они означают.

Расшифровать «непонятные буквы и цифры» довольно просто:

• настенный конвекционный котел – Logamax;
Циркуляционный газовый котел
• – У;
Установлена ​​стандартная горелка
• – 0;
Модельный ряд газового котла
• – 7;
• камера сгорания герметичная – 2;
• номинальная мощность котла – 24;
• двухконтурная модель котла – К.

Все технические данные газовых отопительных котлов Buderus указаны в инструкции по эксплуатации, но тем, кто хочет досконально изучить котел Logamax U072, рекомендуется ознакомиться с полным описанием на сайте производителя. Во многих интернет-магазинах отопительного оборудования можно купить газовый котел Buderus по цене около 810 евро.

В котельную комплектацию входят:

1. газовый котел Buderus;
2. арматура монтажная;
3. комплект документации.

Следует отметить, что на газовый котел Buderus Logamax u072 24k в паспорте есть талон на гарантийное обслуживание, в котором нужно поставить штамп магазина и дату покупки. Без этих отметок сдать котел в гарантийное обслуживание будет очень сложно. Еще кое-что. На сайтах интернет-магазинов вы легко найдете отзывы о газовом котле Buderus мощностью 24 кВт и ознакомитесь с ними, чтобы подтвердить свой правильный выбор.

В сети можно не только купить газовый котел Buderus, но и заказать его доставку в любой регион.

Котел Buderus Logamax U042, 24кВт

Нельзя не упомянуть еще одну модель – Buderus Logamax u042 24k. Его характеристики практически идентичны модели U072. Основное отличие заключается в направлении разводки труб. В модели U072 используется вертикальный контур, что иногда облегчает процесс подключения котла к системе отопления. Модель u042 24k пользуется большим спросом благодаря своей компактности, производительности и высокому КПД, который достигает 97%. Входящие в состав газового котла Buderus Logamax u042 24k инструкция и техническое описание подробно определяют правила установки, эксплуатации и правила техники безопасности.А как законно подключить автономное отопление в квартире читайте.

Линейка моделей этого популярного котла состоит из двух моделей U042-24K и U044-24K. Разница между ними заключается в следующем. В модели U042-24K используется закрытая камера сгорания, а в другой модели – открытая.

Технические данные модели следующие:

• мощность котла – 24 кВт;
• двухконтурный котел;
• КПД – 97%;
• котел настенный;
• используется закрытая камера сгорания;
• котел оборудован циркуляционным насосом;
• котел имеет встроенный расширительный бак.

Как и во всех котлах немецкого производства, в данной модели большое внимание уделяется комфорту и безопасности эксплуатации. Для комфортного использования применены – автоматический розжиг, модуляция пламени, электронный термометр и индикатор мощности.

Этот популярный и популярный газовый котел Buderus получил в основном положительные отзывы благодаря принятым защитным мерам.

Buderus Logamax U042-24K использует автодиагностику и газ-контроль.

Большое значение для безопасной эксплуатации. Имеет защиту от перегрева и замерзания, предохранительный клапан и защиту от блокировки насоса.

Protherm Cheetah 23 MOV

Технические характеристики:

• котел двухконтурный;
• имеет открытую камеру сгорания;
• объем расширительного бачка 5 л;
• подача горячей воды 1,5–11 л / мин;
• потребляет мощность в диапазоне от 10,4 до 25,8 кВт;
• полезная мощность 9–23,3 кВт;
• температура горячей воды регулируется от 38 до 60 ° C;
Габаритные размеры
• (В / Ш / Г) – 742/410/311 мм;
• вес 31 кг;
• теплообменник – пластина из нержавеющей стали;
• работает под давлением 1–10 атм;
• расход сжиженного газа равен 1.9 кг / час, а натуральный – 2,73 м³ / час;
• производительность 90,3%.

Описание модели

Настенный отопительный котел имеет встроенный жидкокристаллический дисплей и механическое управление с помощью кнопок. На экране отображаются данные о работе устройства, что позволяет постоянно следить за процессом нагрева. Надежная горелка из хромоникелевого сплава.

Управление осуществляется с помощью комнатного термостата. Безопасность устройства обеспечивают встроенные датчики контроля тяги, расхода воды и контроля пламени.

Котел оборудован функциями антизамерзания, защитой от заклинивания трехходового клапана и насоса. Интегрированная система диагностики отслеживает состояние устройства, находит и выявляет неисправности.

Достоинства и недостатки

Проста в установке и обслуживании, эргономична, надежна, компактна, работает в режимах зима-лето-отдых. Большое количество сервисных настроек позволяет выбрать наиболее удобный режим работы.

Недостатки – малая мощность, большой расход газа, чувствительность к примесям в воде. При нагревании воды нагрев отключается и наоборот.

Невозможно установить в помещениях без дымохода, обустройство которого требует определенных требований. Требуется дополнительный приток воздуха, нельзя использовать в помещении с принудительной вытяжкой.

Установка и инструкция

При получении обогревателя проверьте комплектацию, внешний вид, гарантийный талон и наличие полной инструкции по эксплуатации.Монтаж, подключение, регулировку и первоначальный запуск котла отопления должен производить только специалист завода-изготовителя.

При эксплуатации необходимо учитывать следующие моменты:

• ремонт, замена деталей или частей оборудования осуществляется в специальных сервисных центрах;
• изменение различных параметров настройки также должно выполняться специалистом;
• все надписи на корпусе котла должны сохраняться на протяжении всего периода эксплуатации;
• Несоблюдение этих пунктов в течение гарантийного срока позволяет компании отозвать гарантию.

Цена котла

В продаже имеются подогреватели данной модели в любом специализированном магазине компании по цене от 29 000 до 30 200 руб. Также у нас вы можете заказать специалиста для установки и первоначальной настройки устройства.

Buderus Logamax U052-24K

Модельный ряд Logamax мощностью 24 кВт включает котлы как с закрытой, так и с открытой камерой сгорания. Buderus U052 имеет закрытую камеру и систему принудительного выхлопа, а для logamax u054 характерна открытая камера сгорания.Газовый котел оборудован битермическим теплообменником из меди. Производительность по горячей воде – 12,6 л / мин. Может работать на природном или сжиженном газе.

Котлы Logamax u052 оснащены расширительным баком на 8 литров, циркуляционным насосом и электронной модуляцией пламени. Управление работой агрегата осуществляется с помощью удобной и интуитивно понятной панели. Также легко выполнить регулирование температуры в помещении с помощью погодозависимой системы. К достоинствам и характеристикам газа относятся котлы данной модели:

1. Они могут работать в системе с несколькими отопительными контурами, например, вместе с теплым полом или другим отопительным агрегатом.
2. Высокая производительность горячего водоснабжения – воды хватает на полноценную работу двух кранов или смесителя с душем.
3. Имеет очень удобную систему контроля температуры воздуха . На панели можно выставить нужное количество градусов, и система будет автоматически поддерживать нужную температуру.
4. Хороший КПД около 92%.
5. Имеет простое управление и систему управления работой котла – не придется долго разбираться. инструкция .
6. При сжигании газа выделяется небольшое количество вредных веществ, поэтому котел имеет достаточную экологичность.
7. Монтаж можно выполнить быстро и легко.

Котлы Buderus U052-24K предназначены для клиентов, ценящих многофункциональное оборудование и желающих приобрести устройство, позволяющее осуществлять раздельный контроль температуры.

Основным преимуществом данной модели газового котла по сравнению с предыдущей является то, что она расходует меньше газа при аналогичном показателе мощности.

Популярность немецкого производителя

Существуют сотни компаний, производящих газовые котлы, но немецкая продукция на порядок превосходит их надежность и качество. Какова причина? Основа высочайшего качества, знаменитого немецкого качества – это тщательный и тщательный дизайн, тщательный подбор материалов и комплектующих. После изготовления прототипа проводятся испытания и корректировка проекта по результатам испытаний, и только после этого начинается выпуск продукта.

Поэтому котлы немецких фирм популярны во всем мире. Они зарекомендовали себя как надежные, долговечные и экономичные устройства с высоким КПД. Например, конвекционные газовые котлы Buderus имеют КПД до 97%.

Ошибка 2E Первые три индикатора мигают

Логика ошибки заключается в том, что температура подачи слишком быстро растет, т.е. теплоноситель на выходе из теплообменника слишком быстро нагревается и работа котла блокируется на две минуты до предотвратить аварийный перегрев.Основной причиной такого поведения котла может быть плохая циркуляция теплоносителя. Причинами плохой циркуляции чаще всего могут быть:

• неисправность циркуляционного насоса или плохая работа
• засорение грязи или накипи теплообменника
• воздух в системе отопления

В этой статье мы рассмотрели наиболее частые неисправности газовых котлов Buderus. Полный список ошибок содержится в инструкции по эксплуатации оборудования. Современные газовые устроены так, чтобы элементы были максимально доступны для удобства обслуживания.Некоторые ошибки пользователь может устранить самостоятельно, например, запитав котел или осмотрев дымоход на наличие засоров.

Предпринимать какие-либо действия по самодиагностике следует только в случае крайней необходимости с соблюдением мер безопасности и предосторожности. Если вы не имеете представления о принципах работы и конструкции газового котла – лучше позвонить квалифицированному специалисту

Компания Buderus размещает информативные видеоролики, в которых специалист рассказывает, в том числе о возникающих неисправностях котла. .

Коды ошибок газовых настенных котлов Buderus Logamax

Код ошибки 1A – Выход выхлопных газов на предохранителе потока

Проверить выхлопную трубу.

Код ошибки 1L – Выход выхлопных газов в камеру сгорания

Проверить теплообменник на загрязнение.

Код ошибки 1Y – Датчик дымовых газов не обнаружен

Проверить датчик температуры дымовых газов и соединительный кабель на предмет повреждений.

Код ошибки 2E – Недостаточное давление наполнения системы отопления

Проверить давление наполнения, при необходимости увеличить.

Код ошибки 2P – слишком большая разница температур

Проверьте насос и байпасную линию.

Код ошибки 4C – сработал ограничитель потока

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на печатной плате, удалить воздух из устройства.

Код ошибки 4E – Датчик температуры в камере горелки не обнаружен

Проверить датчик температуры в камере горелки и соединительный кабель на предмет повреждений.

Код ошибки 4Y – Датчик температуры подачи не работает

Проверить датчик температуры и соединительный кабель.

Код ошибки 5H – EMS прервана

Проверить соединительный кабель и органы управления.

Код ошибки 6A – пламя не обнаружено

Открыт газовый кран? Проверить давление в газовой сети, подключение к сети, пусковой электрод с кабелем и ионизирующий электрод с кабелем.

Код ошибки 6C – Обнаружено пламя после отключения подачи газа

Проверить ионизирующий электрод. Проверить газовую арматуру.

Код ошибки 8Y – На ST8 не обнаружена перемычка 161

Если перемычка есть, вставьте вилку правильно, проверьте внешний упор.Иначе: перемычка есть?

Код ошибки 9C – Кодирующий штекер не обнаружен

Вставьте кодирующий штекер правильно, измерьте его и при необходимости замените.

Код ошибки CL – Неисправен датчик температуры горячей воды

Logamax U054-24K

• Проверить датчик температуры и соединительный кабель на предмет повреждений или короткого замыкания;
• Датчик температуры горячей воды установлен неправильно.

Logamax U054-24K

• Проверить место установки, при необходимости демонтировать датчик и установить его заново, используя теплопроводную пасту.

Код ошибки CP – Датчик котла не обнаружен

Проверить датчик котла и соединительный кабель.

Код ошибки ЕС – внутренняя неисправность

Убедитесь, что электрические разъемы и пусковые линии надежно подключены, при необходимости замените печатную плату.

Код ошибки EL – Invalid Опорное напряжение

Заменить печатную плату.

Код ошибки EP – По ошибке кнопка сброса сообщения о неисправности была нажата слишком долго (более 30 секунд)

1. Нажмите кнопку сброса еще раз и удерживайте ее нажатой менее 30 секунд.
2. Датчик наружной температуры не обнаружен. Проверить датчик наружной температуры и соединительный кабель на предмет повреждений.

Описание моделей

Рассматриваемый бренд, а именно Buderus, входит в линейку самых известных производителей, репутация которых отмечена одобрением покупателей. Первоначально успех сопутствовал этой компании, родом из немецких земель, благодаря качественным котлам, работающим на твердом топливе. Но со временем ассортимент котлов, работающих на самых разных видах топлива, значительно расширился.

И у компании Buderus тоже появились такие отопительные установки. Благодаря безоговорочному качеству с этим брендом работали многие розничные покупатели, а также те специалисты, которые полностью устанавливали системы отопления в домах.

Но самым уязвимым местом компании была дороговизна их продукции. Однако пару лет назад компания пережила слияние с Bosch, которое помогло устранить столь серьезное препятствие для массового распространения продукции. Теперь качественная продукция доступна людям по очень бюджетной цене.

Прежде чем потребитель решит приобрести двухконтурный газовый отопительный котел Buderus, стоит ознакомиться с модельным рядом Buderus Logamax.

Рынок продавцов в России в области систем отопления предлагает потребителю навесные газовые котлы Buderus 24 кВт.

1. Buderus Logamax U042 / U044. Котел отопления газовый двухконтурный, с медным теплообменником, битермический. Мощность таких котлов 24 кВт:
   тип
   • закрытая камера горения – У042;
   Тип
   • с открытой камерой сгорания – У044.
2. Buderus Logamax U052 / U054. Эти отопительные котлы бывают как в двухконтурном исполнении, так и с одним отопительным контуром, по которому циркулирует теплоноситель. Номинальная – 24 кВт. Котлы показали отличную производительность горячей воды – от 11 л / мин до 13 л / мин. Единственный битермический теплообменник изготовлен из высококачественной меди. Маркировка этих котлов следующая:
   • U054 – камера сгорания топлива открытого типа, диаметр дымохода 131 мм;
   • U052 – котлы имеют эту маркировку закрытого типа – так называемые котлы с турбонаддувом;
   • наличие артикула А свидетельствует о том, что это двухконтурный котел.
3. Buderus Logamax U052 T / U054 T. Эти отопительные котлы отличаются тем, что в модели установлен накопительный бойлер, вмещающий 48 литров горячей воды. Такие модели актуальны для использования в тех домах, где за сутки имеет место большой поток горячей воды. Также они представлены закрытыми и открытыми камерами сгорания. Мощность котла 24 кВт.
4. Отопительные газовые котлы модели Buderus Logamax U072 являются наиболее экономичными вариантами, но это не значит, что они некачественные.Напротив, тщательная разработка помогла производителям сделать возможным продажу хороших котлов с максимальной финансовой выгодой для потребителя.

Все модели могут использоваться в следующих системах удаления остаточного горения, т.е. дыма:

• коаксиальный под дымоход, размер 60/100 мм;
• и система раздельного удаления дыма с принудительным притоком свежего воздуха размером 80/80 мм.

Основные характеристики модельного ряда газового котла.

Основные типовые характеристики газового котла двухконтурного настенного Buderus содержат следующие данные:

• мощность такого котла 24 кВт;
• Расход природного газа, как основного вида топлива, составляет 2,8 куб. М за 60 минут;
• вода довольно сильно нагревается, до 63 градусов;
• давление, допустимое для топлива 0,016 бар;
• расширительный бачок, установленный в этой модели, имеет объем 8 литров;
• при нагреве до 50 градусов производительность котла 11.4;
• эту модель можно подключить как водопровод, чтобы нагреть проточную воду, и подключить для этой же цели бойлер. То есть в котел поступает проточная вода и постепенно нагревается, потому что по ней проходит теплый контур. Необходимо использовать компоненты диаметром ½. Если подключить паровое отопление, сечение будет 3/4 .;
• потребляемая мощность 150 Вт;
• Вес оборудования около 30 кг.

Котел достаточно прост в установке, а поскольку он имеет относительно небольшие параметры и вес, его можно забрать из магазина самостоятельно.

Особенности котлов Buderus

Немецкая компания Buderus производит котлы, работающие практически на любом виде топлива – твердом топливе, использующем дрова, уголь, брикеты, кокс, жидкое топливо, работающее на топливе, в качестве дизельного топлива. топливогазовое и электрическое. Наиболее популярны твердое топливо и газ.

Твердое топливо полностью автономно, может работать без дополнительных источников энергии (без электричества), на разных видах топлива – древесине, угле, коксе, брикетах, торфе.У них длительный цикл горения благодаря большой загрузочной камере и зольнику. Твердотопливные котлы Buderus используются как автономная система отопления, так и совместно с агрегатами, работающими на газе или дизельном топливе.

Подходит для систем, работающих с насосом, и для систем, в которых циркуляция происходит из-за разницы температур между горячей и холодной водой для открытых систем или с расширительным баком. Они компактны по размеру и могут быть установлены даже в небольших помещениях.

Газовые котлы являются наиболее распространенными, что обусловлено доступностью и относительно невысокой ценой на газ.По типу установки они делятся на настенные и напольные, по типу использования – на одноконтурные и двухконтурные. Несмотря на небольшие габариты, настенные котлы имеют большой диапазон мощности – от 14 до 100 кВт, наиболее популярными являются агрегаты Buderus 24 кВт.

Газовый котел Buderus

Напольные котлы могут применяться в жилых помещениях и на производстве, имеют большой диапазон мощности до 38 мВт. Как и все газовое оборудование, котлы Buderus Logomax оснащены системой автоматического управления.Во время работы система выводит на дисплей данные об ошибках и неисправностях.

Прочие поломки

Кроме описанных выше автоматика может сигнализировать и о других неисправностях в газовых котлах:

1. Код 4Y появляется на дисплее после падения температуры теплоносителя, например, после отключения электроэнергии.
2. Код CL указывает на неисправность датчика горячей воды. Причина может заключаться в коротком замыкании датчика и провода, в этом случае придется менять датчик.
3. Значение 9C загорается на дисплее при неправильной настройке DIP-переключателей (на модели Buderus у logomax u042 24k их 8). Выполните настройки согласно таблице в инструкции по эксплуатации устройства.
4. Код CP отображается, когда автоматика не видит датчик температуры. В этом случае следует проверить контакты подключения датчика и его исправность. Датчик ремонту не подлежит, только замена.
5. Код d7 указывает на неисправность газового клапана.Проверить подключение газа и работоспособность газового агрегата; если блок неисправен, его придется заменить.
6. Код C7 сообщает о неисправности вентилятора. Проверьте состояние вентилятора, его проводов и вилки.

Есть проблемы, которые дисплей не решает. Например, если вы слышите громкий шум из воды или вода слишком долго нагревается, вам следует отрегулировать скорость насоса. Если температура воды на выходе недостаточна, проверьте турбину; при необходимости поменяйте.

При проблемах с розжигом нужно проверить давление газа, если электричество отключено, посмотреть, не окислились ли соединения электродов с проводами, засорен и герметизирован дымоход, засорена ли горелка.

Buderus Logamax U072-24K

Модель газовых котлов Buderus Logamax U072-24K мощностью 24 кВт является наиболее экономичной из представленных. Он имеет закрытую камеру сгорания и, в зависимости от качества утепления дома, может обогревать помещение площадью до 250 м².Котел может работать как на сжиженном, так и на природном газе. Он способен обеспечить до 11,5 литров горячей воды в минуту. Установка У072-24К оснащена:

• электронной системой управления работой ;
• первичный теплообменник из меди;
Циркуляционный насос
• ;
• бак с расширительной емкостью 8 литров.

Данная модель предназначена для работы в дома или в квартире многоквартирного дома, где у каждого есть индивидуальное автономное отопление.

Примечание! Газовый котел не требует сплошного дымохода, его будет достаточно, чтобы вывести недорогой коаксиальный аналог за пределы дома. . Основным преимуществом модели Logamax U072-24K является то, что она способна обеспечить полноценный обогрев даже в неблагоприятных условиях – при низком давлении газа и воды.

Также преимуществами этого котла являются:

Основное преимущество Logamax U072- Модель 24К в том, что она способна обеспечить полноценный обогрев даже в неблагоприятных условиях – при низком давлении газа и воды.Также достоинствами этого котла являются:

• низкий уровень шума при работе – менее 36 дБА;
• наличие удобных систем управления buderus logamatic ;
• выносливое оборудование, способное работать даже в тяжелых условиях, что очень важно в нашей стране;
• безопасность, которая обеспечивается множеством датчиков, контролирующих наличие газа и пламени;
• простота в обслуживании и установке.

Особенностью котлов У072-24К является наличие двух теплообменников: один медный, который нагревает теплоноситель в системе отопления, а второй – нержавеющий для нагрева воды.Ниже видео о том, как правильно настроить параметры этой модели.

Достоинства и недостатки

Если у вас возникла проблема с выбором котла на 24 кВт от Buderus, вам следует ознакомиться с основными достоинствами и недостатками изделия.

К преимуществам котлов известного производителя можно отнести:

• Сборка котлов осуществляется на высокоточном оборудовании.
• Производственный процесс строго контролируется. Родина бренда – Германия, что положительно характеризует процесс проверки качества продукции.Это также объясняет высокий спрос на котлы Buderus.
• Под брендом известной компании продаются модели любого уровня. В каталоге можно найти как простые котлы, так и модели с расширенными функциями. Их отличает большое количество функций и широкий функционал. Каждый потребитель может получить тот товар, который ему нужен.
• Цена доступность. Дешевле и такого же качества котлы, как в каталоге Buderus, найти сложно.

Вся продукция безвредна для окружающей среды.Разработчики представили конструкцию котла, в которой продукты сгорания получаются максимально экологически чистыми.

Помимо положительных моментов у такой продукции есть и отрицательные. Вы можете включить в их список:

• Настенный двухконтурный «Будерус» продается в магазинах довольно редко. В топе сегодня другие бренды.
• Многие пользователи обращают внимание на частое появление неисправностей горелки.

Более существенных недостатков у газовых котлов популярной марки не найти.

Неисправность котла Котел

Как и любой другой настенный котел, будерус оборудован системой защиты, и в случае возникновения аварийной ситуации работа будет остановлена, и пользователь получит сообщение об ошибке, в котором указано, какая система из прибор неисправен.

Некоторые устройства оснащены жидкокристаллическим дисплеем, и пользователь увидит код ошибки. Если котел не оборудован дисплеем, то неисправность будет отображаться мигающими индикаторами температуры.Например, если индикатор температуры 80 мигает, это означает ошибку 3C, которая появится на аналогичном котле с дисплеем.

Полный список кодов ошибок, отображаемых мигающими индикаторами, можно увидеть на рисунке. Далее рассмотрим наиболее популярные ошибки и рекомендации по их устранению.

Ошибка котла Buderus 6a

Ошибка buderus 6a (мигает второй индикатор) возникает, когда котел не обнаруживает пламя на горелке. Контроль пламени – одна из важнейших функций безопасности.Для контроля пламени на горелке присутствует специальный электрод, через который при горении протекает небольшой ток. Плата управления постоянно регистрирует этот ток. Если по какой-то причине пропадает ток с ионизационного электрода, возникает ошибка 6а. То же самое произойдет, например, и после нескольких неудачных попыток зажечь котел, это наиболее частая ситуация.

Причины стандартные для всех котлов:

• неправильная регулировка газового клапана (отсутствие давления сетевого газа)
• плохой контакт или отсутствие сигнала с датчика ионизации пламени
• неисправность датчика контроля пламени (загрязнение, поломка)
• неисправность платы управления (обязательно)
• неправильное электрическое подключение котла (отсутствие заземления)
• недостаток воздуха для нормального горения (отсутствие тяги, засорение впускного коллектора)

Ошибка будерус 6а относится к разряду критических, это означает, что после возникновения такой неисправности котел не запустится самостоятельно – ошибку необходимо сбросить!

Для сброса ошибки есть две возможности:

• удерживать кнопку OK нажатой до тех пор, пока не исчезнут признаки неисправности, котел снова не заработает и на дисплее отобразится температура подачи.
• Включение и выключение котла

Bosch Gaz 6000 W WBN 6000-24 C

Технические характеристики:

Тип
• – настенный, двухконтурный;
• котел оборудован закрытой камерой сгорания;
• имеет расширительный бачок на 8 л;
• производительность горячей воды – 13,7 л / мин;
• диапазон полезной мощности – 7,2-24 кВт;
• температура системы отопления – от 40 до 82 ° С;
• Габаритные размеры котла (В / Ш / Г) 700/400/299 мм;
• весит 34 кг;
• потребление природного газа – 2.1 м³ / час, а сжиженный газ – 1,5 кг / час;
• максимально допустимое давление на входе – 10,5–16 мбар;
• два теплообменника: медный и стальной;
• КПД 93,2%.

Описание модели

При небольших компактных размерах котел имеет множество необходимых и полезных функций. Он оснащен ЖК-дисплеем с большим экраном с подсветкой и кнопками управления. На экране отображаются данные о системе. Устройство наделено функцией автоматической настройки параметров, самодиагностики оборудования и аварийной сигнализации.

Для контроля безопасности эксплуатации в котле установлены датчики температуры, давления, расхода воды с фильтром грубой очистки.

Оснащен манометром, трехскоростным циркуляционным насосом, системой защиты от перегрева, автоматическим воздухоотводчиком и предохранительным клапаном.

Достоинства и недостатки

Простота в эксплуатации, компактность, отсутствие шума при работе, высокая производительность, стабильность при перепадах давления, хороший отвод тепла.

К недостаткам можно отнести чувствительность теплообменника к жесткой воде (накипь, отложения).

Установка и инструкция

Котел подключается только к закрытым системам ГВС и отопления, все остальные установки считаются неправильными.

Для сохранения гарантии необходимо соблюдать некоторые рекомендации:

• установка оборудования осуществляется в полном соответствии с требованиями проекта и производителя;
• установка, настройка и запуск котла должны выполняться сотрудниками сервисного центра с лицензией на оказание таких услуг;
• ремонт, переделка оборудования поручать только специализированной организации;
• все заменяемые и устанавливаемые детали должны быть оригинальными;
• надписи на корпусе котла сохраняются на протяжении всего периода эксплуатации.

Цены на котлы Bosch Gaz 6000 W WBN 6000-24 C

По стоимости в специализированных магазинах обогреватели данной модели кардинальной разницы не имеют. Их можно приобрести по цене от 28 900 до 30 200 рублей.

выводы

Настенные и напольные газовые котлы Buderus – это качественные и достаточно мощные отопительные приборы для установки в вашем доме. Они обладают множеством полезных функций, а также просты в эксплуатации. Установка таких устройств не занимает много времени.Панель управления у большинства моделей интуитивно понятна. Высокая стоимость моделей оправдывается их высоким качеством.

При выборе конкретной модели особое внимание следует уделять техническим характеристикам устройств. Это позволит соотнести его технические данные с поставленными задачами.

• Как выбрать чугунную печь для бани
• Проектирование системы отопления для частного дома
• Каменная печь для бани и дома

12.04.2017 Евгений Фоменко

Особенности котлов Buderus

Немецкая компания Buderus производит котлы, работающие практически на любом виде топлива – твердом топливе, использующем дрова, уголь, брикеты, кокс, жидкое топливо, дизельные, газовые и электрические котлы.Наиболее популярны твердое топливо и газ.

Твердое топливо полностью автономно, может работать без дополнительных источников энергии (без электричества), на различных видах топлива – дровах, угле, коксе, брикетах, торфе. У них длительный цикл горения благодаря большой загрузочной камере и зольнику. Твердотопливные котлы Buderus используются как автономная система отопления, так и совместно с агрегатами, работающими на газе или дизельном топливе.

Подходит для систем, работающих с насосом, и для систем, в которых циркуляция происходит из-за разницы температур между горячей и холодной водой, для открытых систем или с расширительным баком.Они компактны по размеру и могут быть установлены даже в небольших помещениях.

Газовые котлы являются наиболее распространенными, ввиду доступности и относительно невысокой цены газа. По типу установки они делятся на настенные и напольные, по типу использования – на одноконтурные и двухконтурные. Несмотря на небольшие габариты, настенные котлы имеют большой диапазон мощности – от 14 до 100 кВт, наиболее популярными являются агрегаты Buderus мощностью 24 кВт.

Напольные котлы могут применяться в жилых помещениях и на производстве, имеют большой диапазон мощности до 38 мВт.Как и все газовое оборудование, котлы Buderus Logomax оснащены системой автоматического управления. Во время работы система выводит на дисплей данные об ошибках и неисправностях.

Общие коды ошибок и устранение неисправностей

На примере одного из самых популярных агрегатов компании – Buderus Logamax U042 24K и Buderus Logamax U072 рассмотрим наиболее частые коды ошибок котла Buderus.

Ошибка 6a

.Причин такой ситуации может быть много. Сначала проверьте, открыт ли газовый кран. Если клапан открыт, и система выдает ошибку, проверьте надежность подключения защитного провода, соответствие давления в газовой магистрали номинальному; если обнаружено падение давления, отрегулируйте его.

Также причиной может быть недостаток мощности, нарушение тяги в дымоходе – проверьте тягу зажженной спичкой или свечой. Если пламя не отклоняется в сторону дымохода, значит, он забился и его нужно прочистить.Проверить реле контроля расхода газа; если есть неисправность, замените реле.

Проверить соединение электродов с проводами, если контакты загрязнены, очистить их, подключить при открытых контактах. Если вы долгое время не проводили техосмотр, возможно, у вас грязный теплообменник, очистите его, как описано в инструкции к котлу.

Причиной неисправности может быть загрязнение форсунок горелки, их следует очистить щеткой.Возможна поломка газового агрегата, он практически не подлежит ремонту, его придется заменить. Иногда причиной может быть отсутствие естественной вентиляции в помещении, где установлен ваш агрегат, открытая дверь, окно или окно.

Ошибка 3u

также часто появляется на устройствах Buderus Logomax. Данная неисправность возникает, когда дифференциальное реле не работает при выключении вентилятора, либо вентилятор работает на слишком высоких оборотах, необходимо проверить реле и при необходимости заменить.

Ошибка 4c

означает, что сработал ограничитель температуры теплообменника. Это происходит при падении давления в теплотрассе – проверьте и отрегулируйте давление, когда в системе недостаточно воды – учтите, что вы можете доливать воду только в остывший котел, чтобы не было трещин в теплообменнике из-за разница температур.

Система управления котлом Buderus

Сам термостат может выйти из строя, ремонту не подлежит, нуждается в замене, может сгореть или окислить соединение, почистить контакты и соединить.Причиной неисправности навесного агрегата Будерус при появлении на индикаторе кода 4с может быть поломка помпы, замените.

При проветривании котла удалите из него воздух, порядок действий описан в инструкции к прибору. Проверить датчик температуры дымовых газов и его подключение к проводам, при обнаружении неисправности, окисления или разрыва отремонтировать. Ошибка возникает также при сгорании предохранителя; замените его, если есть нарушение целостности водяного теплообменника; потребуется либо пайка, либо замена.

1н (1ч)

Ошибка 1h или ошибка 1n появляется на дисплее при превышении температуры дымовых газов. Газовая горелка отключается из-за высокой температуры продуктов сгорания, возможно, из-за загрязнения котла.

Котел необходимо очистить; подробные рекомендации по этой процедуре см. в инструкции. Датчик дымовых газов может быть неисправен; замени это. Если такая ситуация возникает при первом включении агрегата, это может указывать на неправильно спроектированный, слишком узкий дымоход.

2e

Buderus logomax u042 24k сигнализирует о неисправности котлов, если температура в подающем потоке повышается слишком быстро. Когда на дисплее появляется ошибка 2е, нагрев воды прекращается на 2 минуты.

Панель котла Buderus Logamax U042-24K

Что, если это случилось? Для устранения необходимо проверить давление воды в системе, при необходимости долить. Вторая причина может заключаться в засоре насоса, устраните его.

2п

Ошибка 2р – свидетельствует о чрезмерно быстром повышении температуры в контуре отопления.Для его устранения откройте сервисные краны, проверьте давление воды в системе, очистите фильтры, проверьте работу насоса и подключите насос.

3a

Ошибка 3а означает, что вентилятор не работает. Причиной неисправности в котлах Buderus Logomax u042 24k и Buderus Logamax U072 может быть залипание контактов дифференциального реле, проверьте реле, если ремонт невозможен, замените его. Возможно, сломаны контакты в проводке или сместились соединительные шланги.

Возможно, сломался сам вентилятор – отремонтируйте или замените. На дисплее появляется ошибка и при нарушении тяги в дымоходе проверьте герметичность соединения с щупом с кольцевым зазором, прочистите дымоходные трубы, если они забиты.

3c

Причины выхода из строя при ошибке 3c аналогичны причинам ошибки 3a, а также способам их устранения. Еще одним фактором, если на индикаторе появляется этот код, иногда может стать образование конденсата на дифференциальном реле.Для устранения необходимо снять реле, просушить феном и установить на место.

3 года

Когда вентилятор начинает работать слишком быстро, отображается ошибка 3y. Проверить вентилятор и выхлопную систему.

4c

Причины появления кода 4с и способы устранения неполадок описаны выше, в наиболее часто повторяющихся ошибках.

6a

6a также является одной из распространенных ошибок, почему она появляется и как ее исправить, как описано выше.

деф

Error def означает ошибку горелки, отсутствие ионизации пламени может произойти после отключения газа или если давление газа в системе не соответствует номинальному давлению. В этом случае следует вызвать специалистов газовой службы для измерения давления в системе и его регулировки.

fd

Если кнопка нажата более 30 секунд, на дисплее buderus logomax u072 появится сообщение об ошибке fd. Чтобы его устранить, снова нажмите кнопку и удерживайте ее не более 30 секунд.

Перед тем, как начать осмотр и ремонт, в случае неисправности необходимо сбросить ошибку, нажав и удерживая кнопку Reset в течение 5 секунд, когда индикация перестанет мигать и на дисплее появятся значения температуры. А если повторяется только сбой, приступайте к поиску и устранению проблемы.

Прочие поломки

Кроме описанных выше, автоматика может сигнализировать и о других неисправностях газовых котлов:

1. Код 4Y появляется на дисплее после падения температуры охлаждающей жидкости, например, после отключения электроэнергии.
2. Код CL указывает на неисправность датчика горячей воды. Причина может заключаться в коротком замыкании датчика и провода, в этом случае придется менять датчик.
3. Значение 9C загорается на дисплее при неправильной настройке DIP-переключателей (на модели Buderus у logomax u042 24k их 8). Выполните настройки согласно таблице в инструкции по эксплуатации устройства.
4. Код CP отображается, когда автоматика не видит датчик температуры.В этом случае следует проверить контакты подключения датчика и его исправность. Датчик ремонту не подлежит, только замена.
5. Код d7 указывает на неисправность в газовой арматуре. Проверить подключение газа и работоспособность газового агрегата; если блок неисправен, его придется заменить.
6. Код C7 сообщает о неисправности вентилятора. Проверьте состояние вентилятора, его проводов и вилки.

Есть проблемы, которые дисплей не решает. Например, если вы слышите громкий шум из воды или вода слишком долго нагревается, вам следует отрегулировать скорость насоса.Если температура воды на выходе недостаточна, проверьте турбину; при необходимости поменяйте.

При проблемах с розжигом нужно проверить давление газа, если электричество отключено, посмотреть, не окислились ли соединения электродов с проводами, не засорился и не загерметизирован дымоход, засорена ли горелка.

Распространение автономных систем отопления связано с развитием индивидуального жилищного строительства.

В нашей стране он еще не набрал необходимых темпов, но в Европе это явление давно приобрело необходимый размах.

Все самые известные производители котлов для частных систем отопления – европейские компании.

Одной из старейших европейских компаний – скоро исполнится 300 лет, в течение которых был накоплен набор технологических знаний, опыта и методов.

Рассмотрим одну из самых популярных конструкций газовых котлов для автономных систем отопления.

Buderus много лет занимается производством отопительного оборудования. В настоящее время входит в холдинг Bosh, что значительно увеличивает возможности и качество продукции.

слишком дорого для массового российского покупателя, но это препятствие было значительно уменьшено за счет строительства и запуска газовой котельной в Энгельсе.

Считаются наиболее удобными для установки в жилых или общественных зданиях, так как могут одновременно нагревать и готовить горячую воду для бытовых нужд.

Это значительно увеличивает спрос и предпочтения, хотя для семей с большими потребностями в горячем водоснабжении производительность двухконтурных агрегатов явно недостаточна.

Если для нормального образа жизни требуется большое количество горячей воды, ее лучше использовать вместе с внешним бойлером. Возможности двухконтурных агрегатов устраивают далеко не всех, поэтому нужно заранее определиться с объемом горячей воды.

Виды

Производитель предлагает котлы с разными возможностями и конструктивными особенностями.

По способу установки все котлы напольные Предназначены для подключения внешних приводов или котлов.

По виду передачи тепловой энергии :

• Конвекция . Нагревание теплоносителя осуществляется обычным способом в пламени горелки.
• Конденсация . Для предварительного нагрева теплоносителя используется тепловая энергия, получаемая при конденсации водяного пара из дымовых газов. В результате начальная температура ОВ становится выше, что позволяет снизить расход газа и снизить общую интенсивность нагрева.Однако этот режим можно использовать только в низкотемпературных системах и при относительно высоких внешних температурах, в противном случае исчезнет возможность конденсации пара. В России этот метод малоэффективен.

По типу камеры сгорания :

• Атмосферная (открытая). Воздух, необходимый для сжигания газа, забирается непосредственно из помещения, в котором установлен котел. Удаление дыма происходит естественным путем, с использованием тяги топочного типа.
• С турбонаддувом (закрыто). На горение воздух подается специальным вентилятором. Он также создает перепад давления, обеспечивая удаление дымовых газов.

ВНИМАНИЕ!

Для использования в жилых домах удобнее использовать котлы с турбонаддувом. Естественная тяга нестабильна и зависит от многих внешних факторов, в некоторых случаях возможно задымление из-за возникновения обратной тяги.

Модели

Все двухконтурные котлы Buderus 24 кВт относятся к группе навесных агрегатов.

В списке моделей :

• Будерус Логамакс U042-044-24K . Серия представлена ​​двумя моделями мощностью 24 кВт – с открытой и закрытой горелкой. Конденсационная конструкция позволяет получить от работы котла повышенный КПД, но при этом необходимо будет обеспечить необходимые условия.
• Будерус Логамакс U052-054-24K . Конвекционный двухконтурный котел с закрытой горелкой. Он имеет возможность широко контролировать мощность (как часть конструкции).
• . Конвекционные котлы с открытой и закрытой камерой сгорания. Они относятся к самой популярной группе из-за невысокой цены.

Все модели котлов Buderus на 24 кВт способны отапливать помещения площадью до 240 м2 с одновременной подготовкой и подачей горячей воды для бытового потребления. Особенностью всех опций является требовательность к качеству и полярности блока питания – необходимо использовать стабилизатор и розетку с подключенным заземляющим электродом.

Если это не соблюдается, плата управления постоянно находится под угрозой выхода из строя из-за скачков напряжения.

Технические характеристики

Рассмотрим технические характеристики агрегатов Buderus 24 кВт :

Устройство

Buderus в целом по конструкции схожи со всеми современными моделями газовых агрегатов, отличия лишь в мелких деталях. Основным элементом является газовая горелка, которая для максимального эффекта устанавливается вместе с медным первичным теплообменником.

Теплоноситель, движущийся под действием циркулярного насоса, поступает в первичный теплообменник, где нагревается, и сразу же попадает во вторичный пластинчатый теплообменник.Изготовлен из нержавеющей стали. Определенная часть тепловой энергии ОВ отводится на приготовление горячей воды.

Затем охлаждающая жидкость поступает в трехходовой клапан, где получает температуру, заданную рабочим режимом.

Для этого частично смешивается с охлажденным обратным потоком . Готовый теплоноситель попадает в отопительный контур, делает круг и снова попадает в котел. Работа всех узлов контролируется платой управления, которая через систему датчиков постоянно контролирует состояние деталей котла и сразу же уведомляет пользователя о проблемах.

В случае опасности работа котла немедленно блокируется.

Инструкции по подключению

Котел Buderus подключается после установки на сплошной стене или специальной рампе.

Все коммуникации присоединяются :

• Прямая и обратная линии отопительного контура.
• Водоснабжение.
• Газопровод.
• Блок питания.

Особое внимание уделяется состоянию соединений.газопроводы. Их следует проверить с помощью мыльной воды на предмет утечек. Затем питание подключается через специальную розетку с заземляющим электродом.

Котел запускается после заполнения системы водой . Его заливают из крана для подпитки, доводя давление до 0,8 бар.

Это нужно для того, чтобы при нагревании не превышалось давление, чтобы вода расширялась. После заполнения системы включается котел и выставляется необходимая температура теплоносителя. Горелка запускается, котел начинает работать. .

При первом запуске после длительного перерыва в работе вам часто приходится делать несколько попыток запуска из-за перегрузки системы воздухом. Когда все они будут удалены, работа агрегата будет стабильной и плавной.

Популярные неисправности

К наиболее частым неисправностям в первую очередь можно отнести выход из строя платы управления.

Это связано с неравномерной подачей напряжения. . Выражается в появлении на дисплее серии ошибок, частом обозначении ошибки А6 (отсутствие пламени) и других сбоев.

Проблема решается только заменой платы и установкой новой. Проблема будет повторяться, если не использовать регулятор напряжения.

Еще одна частая проблема – неграмотный или самодельный монтаж. Вариантов может быть множество, от установки дымохода без необходимого уклона, до перекошенной трубы. В результате будет постоянно скапливаться конденсат, который при замерзании заблокирует дымоход и спровоцирует блокировку котла.

ПРИМЕЧАНИЕ!

Установка и первоначальная настройка должны выполняться только специалистами сервисного центра, иначе риск испортить оборудование становится слишком велик.

Основные коды ошибок

Рассмотрим наиболее частые ошибки :

Отзывы владельцев

Двухконтурные котлы Buderus 24 кВт описаны в рекламных проспектах в очень выгодном свете.

Давайте посмотрим, насколько достоверны эти данные, используя отзывы пользователей.

Не заинтересованы в предвзятом представлении информации, могут предоставить наиболее реалистичную информацию:

((отзывовВсего)) /5 Рейтинг владельцев ( 5 голосов)

Ваше мнение

0 “> Сортировать по: Самые последние Наивысшие баллы Самые полезные

Будьте первым, кто оставит отзыв.

Немецкое качество газовых котлов Buderus привлекает потребителей. Но при неправильной эксплуатации или сильном износе оборудования рано или поздно произойдет поломка. Большинство неисправностей газового котла система отобразит в виде кода на экране. Интерпретация ошибок обычно приводится в инструкции по эксплуатации.

Наибольшей популярностью у потребителей пользуется модель Logamax, которая производит не только отопление, но и горячую воду. Он оснащен автоматикой, которая проводит диагностику узлов и при возникновении проблем отображает данные об ошибках.

Если ошибка появляется на экране впервые, следует попробовать перезагрузить устройство. Иногда бывает, что после такой манипуляции она не повторяется. Если снова отображается код ошибки смонтированного газового котла будерус, значит, нужно найти причину проблемы.

Какие еще проблемы могут возникнуть в котлах Buderus?

Помимо внутренних ошибок, сообщаемых системой в виде кодов, могут появиться и другие проблемы.Рассмотрим самые распространенные.

Горелка не включается

Причины ситуации, когда не включается горелка газового котла будерус, могут быть разные:

• аварийное отключение системы отопления;
Выключатель системы управления
• выключен;
• неисправности автоматических выключателей;
• сломан регулятор температуры в котле;
• неисправность ограничителя температуры;
• Сработал регулятор дымовых газов: AW 10 – разблокировка регулятора дымовых газов, AW 50 – подождите 15 мин.

Устраните проблему в зависимости от причины:

• включить аварийный выключатель;
• включает пусковой выключатель;
• проверьте исправность автоматических выключателей, терморегулятор, при необходимости замените их на новые.

Агрегат должен включиться автоматически при получении запроса на нагрев. Необходимо проверить работоспособность системы дымоудаления – если она неисправна, необходимо ее заменить.

Горелка зажигается, но быстро выдает ошибку. При зажигании нет искры.

Проверить, есть ли звук при образовании искры:

• Если нет, замените трансформатор розжига;
• , если есть, заменить электрод или горелку.

Горелка запускается и выходит из строя.

Проверить, открыты ли запорные газовые клапаны. Если нет, откройте все клапаны. В газоходе нет воздуха? Если это так, отпустите его.

Горелка запускается и переходит в режим ошибки.Нет тока ионизации

Эта проблема обычно возникает по следующим причинам:

• смешанные соединения N и L;
• слабый контакт ионизационной струи;
• короткое замыкание на массу на ионизационном электроде;
• неисправен горелочный автомат.

В первом случае правильно переподключить N и L. Во всех остальных вариантах – заменить сломанный элемент.

Горелка загорается и переходит в режим ошибки. Ток меньше 1.5 мА

Данная неисправность возникает при засорении ионизационного электрода. Чтобы устранить проблему, очистите этот элемент. Если это не помогает, замените горелку.

Слышны звуки котла

Причиной проблемы обычно являются отложения накипи или небольшое количество охлаждающей жидкости в системе. В первом случае необходимо очистить теплообменник от засорения, а во втором – устранить причину утечки жидкости.

Buderus Logamax Manual – Logamax Manual Manual BUDERUS LOGAMAX U014 24K – Руководство пользователя
