Какая поломка у газового котла Будерус, если он выдает код ошибки 3С

___________________________________________________________________________


Котел Будерус выходит на ошибку 3С, после этого перестает работать. Если же выполняет запуск, то начинает функционировать нестабильно. Бывает включится и работает два, три часа либо 5-10 минут, но преимущественно вообще не проводит включение, перезагрузка спасает слабо. Как устранить данную аварию?

Ошибка 3С: Нет тяги. В целях корректной и бесперебойной работы котла рекомендуется создать тягу для отвода продуктов сгорания, чтобы не случилось их попадание в жилые помещения. За выводом дыма следит электроника, и когда происходят какие-либо неполадки, включится датчик тяги, и аппарат прекращает работу. Вероятные причины, которые влияют на отсутствие тяги: недостаточный размер отводящего канала неточность при установке, засоренность грязью, лед на стенках. Сокращение диаметра отводящего канала влечет за собой недостаток тяги. Длина дымоходной трубы превышена.

Советуем внимательно проработать руководство по использованию аппарата и следовать соответствующим требованиям. Очень длинный горизонтальный отвод трубы дымохода приводит к ослаблению требуемой тяги. Поломка датчика по тяге - При воздействии разряжения в подводящей трубке, можно услышать характерный щелчок. Плохой контакт платы управления с датчиком по тяге, наличие конденсата, а также неверное соединение трубок с прессостатом. Работа вентилятора приостановлена - Возник засор в крыльчатке вентилятора. Отсутствует достаточная смазка на валу вентилятора, поэтому он не развивает необходимые обороты. Отсутствие контакта между вентилятором и платой управления.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

  • Газовый котел Беретта не держит давление, в чем причина
  • В чем неисправность газового котла Ардерия, если он стал выдавать ошибку А6
  • В газовом котле Аристон снижается давление, в чем причины
  • По каким причинам может греться и гудеть котел Риннай
  • Почему котел Висман при нагревании постоянно начал включаться и выключаться
  • По причине чего котел Ардерия не функционирует в режиме ГВС
  • По каким причинам настенный котел Аристон стал выдавать ошибку с кодом 501
  • В чем неполадка, если котел Бакси выдает ошибку Е03, и как ее исправить
  • Почему котел Будерус выдает ошибку 3С, как ее сбросить
  • Почему часто выключается и включается котел Протерм при нагреве
  • В чем неисправность котла Аристон, если он показывает ошибку 607
  • Как можно устранить на котле Навьен ошибку с кодом 10
  • Какая неполадка с котлом Электролюкс, если он выдает код ошибки Е3
  • Как следует устранять на газовом котле Вайлант ошибку F36
  • Какая неполадка с газовым котлом Протерм, если он выдает ошибку F25
  • Как устранить на газовом котле Висман ошибку с кодом F5
  • В чем неполадка котла Ферроли, если он показывает ошибку с кодом F05
  • Как устранить на котле Бакси ошибку Е03
  • В чем поломка у котла Бош, если он показывает ошибку С6
  • Какая поломка у газового котла Будерус, если он выдает код ошибки 3С
  • В чем неполадка, если котел Риннай выдает ошибку 99, и как ее исправить
  • По какой причине котел Беретта выдает ошибку А03, как ее устранить
  • Почему котел Юнкерс в режиме отопления постоянно выключается и включается
  • Почему постоянно выключается и включается котел Дэу при нагревании
  • Почему котел Bosch постоянно включается и выключается при нагреве
  • Из-за чего котел Термона часто выключается и включается при нагреве
  • Из-за чего котел Селтик при нагреве постоянно включается и выключается
  • В чем неисправность газового котла Вестен, если он выдает ошибку E01
  • Как устранить на газовом котле Кореастар ошибку с кодом А01
  • Как устранить на газовом котле Сеньор Дюваль ошибку с кодом F1
  • Как устранить на газовом котле Celtic ошибку с кодом А6
  • В чем неисправность котла Elsotherm, если он стал выдавать ошибку Е1
  • По каким причинам газовый котел Бугатти стал выдавать ошибку Е01
  • Как можно устранить на котле Мотан ошибку с кодом Е2
  • Почему у котла Иммергаз падает давление
  • По какой причине перестал держать давление газовый котел Китурами
  • В газовом котле Корея Стар падает давление, в чем причины
  • Почему не держит давление котел Мора
  • В котле Навьен снижается давление, в чем неисправность
  • В газовом котле Протерм понижается давление, в чем причины
  • Из-за чего не держит давление котел Риннай
  • По каким причинам котел Аристон выдает код ошибки 101
  • Как устранить на котле Протерм ошибку F20
  • По каким причинам газовый котел Daewoo показывает ошибку с кодом Е3
  • Как следует устранять на котле Навьен ошибку с кодом 16
  • По каким причинам котел Электролюкс выдает ошибку Е2
  • Как устранить на газовом котле Вайлант ошибку F20
  • Какая неполадка с котлом Беретта, если он стал выдавать ошибку А02
  • Как устранить на котле Висман ошибку F2
  • По каким причинам котел Нева Люкс показывает код ошибки 02
  • Как можно устранить на котле Ferroli ошибку А03
  • По каким причинам газовый котел Бакси показывает ошибку Е02
  • Как можно устранить на газовом котле Бош ошибку Е9
  • По каким причинам газовый котел Будерус выдает ошибку 2Е
  • Как следует устранять на котле Оазис ошибку Е3
  • По каким причинам котел Риннай показывает ошибку 16

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

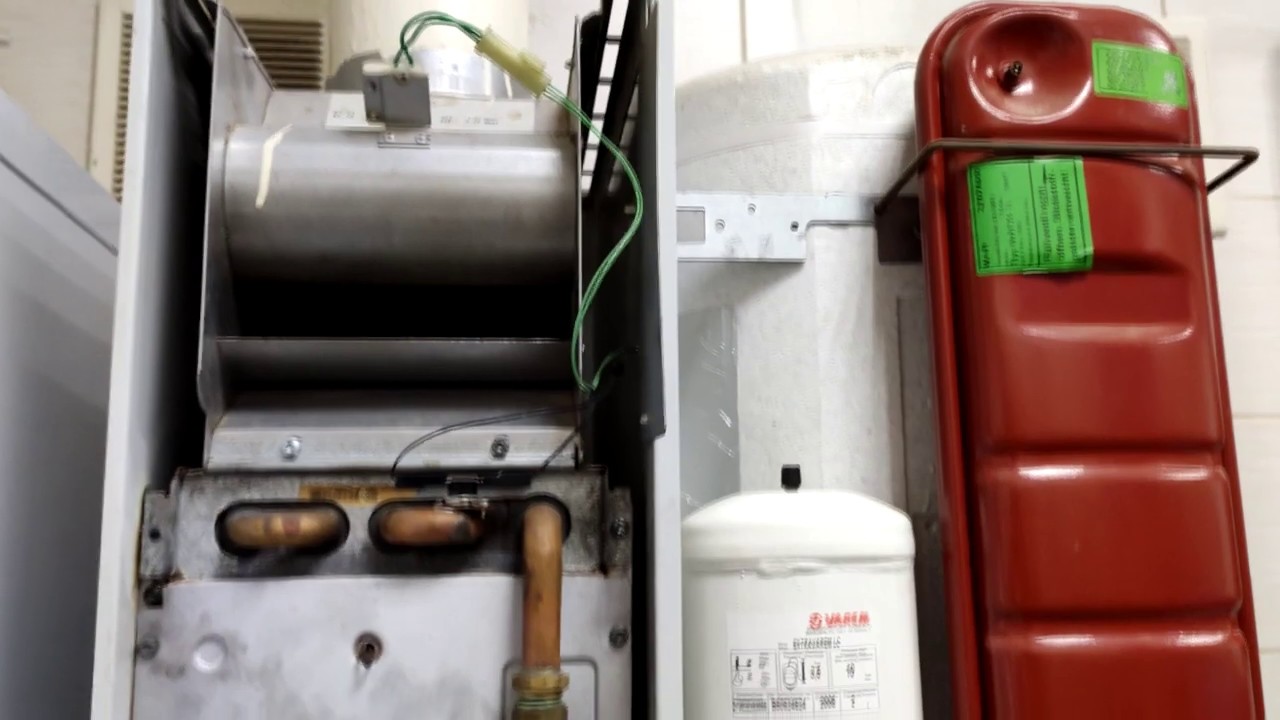

Ремонт котла Buderus Logamax U072.

Код ошибки 3C. Неисправность пресостата

Дата публикации: 19.12.2019

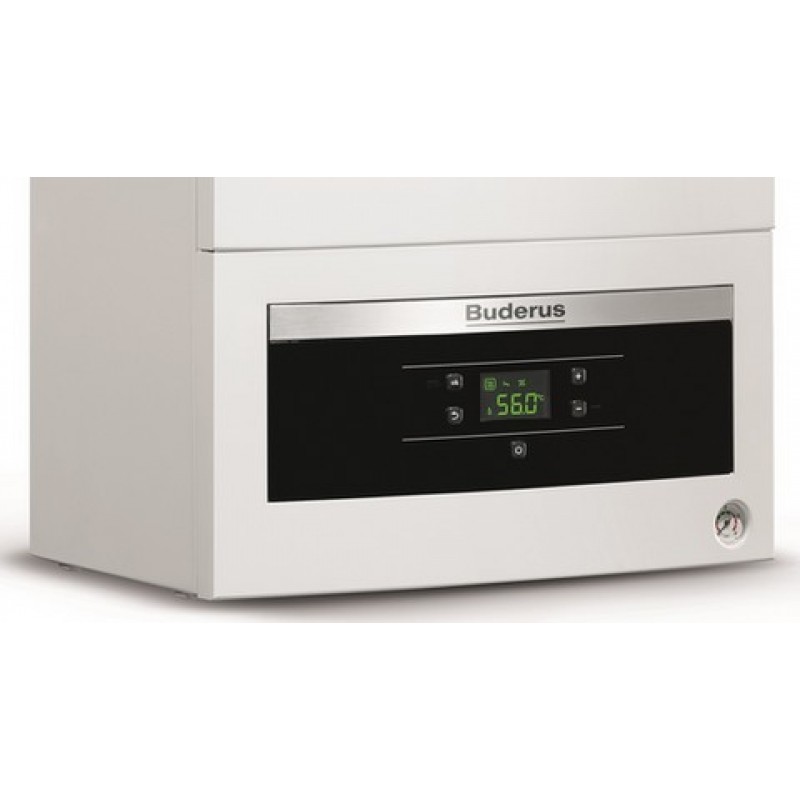

Большинство владельцев настенных газовых котлов Buderus Logamax U072 мощностью 12, 18, 24, 28 и 35 кВт сталкивались с ошибкой 3C, которую невозможно просто так сбросить, нажав на кнопку RESET (РЕСЕТ). Данный код означает, что дифферециальное реле, его еще называют пресостат или маностат, не замыкается.

Ошибки, из-за которых, котел не может запуститься можно разбить на 3 причины.

Первая, это электронная, при которой проблема заключается либо в вентиляторе или установленном на нем датчике Холла, либо в штекере, который походит к нему от платы управления. Здесь все можно проверить с помощью мультиметра путем прозвонки контактов и наличия напряжения.

Вторая причина, скрывает в себе неисправность прессостата. В этом случае, осмотр начинать нужно с трубок, которые подключены к дифференциальному реле, в них может скапливаться конденсат, препятствующий корректной работе. Это происходит зачастую из-за образования конденсата в трубе дымоудаления, когда дымоход собран не правильно.

После продувки трубок и удаления из них влаги, рекомендую проверить дымоход на соответствие, установить по необходимости конденсатоотводчик, а две трубки, которые подключаются к прессостату укоротить и уложить так, чтобы они лежали по всей своей длине на своде камеры сгорания.

И последнее, мало кто об этом знает, в этих котлах стоит вентилятор с контролируемой частотой вращения. Все это решается путем выбора нужной ступени вентилятора в сервисном меню на плате управления. Определенный параметр устанавливается исходя из длины и расположения дымохода, который вы использовали при установке котла. Такая ошибка не считается чем-то фундаментальным, главное относиться к пуско-наладке и последующему обслуживанию внимательно и действовать согласно инструкции.

Коды ошибок газовых котлов Будерус

_______________________________________________________________________________________________________________

_______________________________________________________________________________

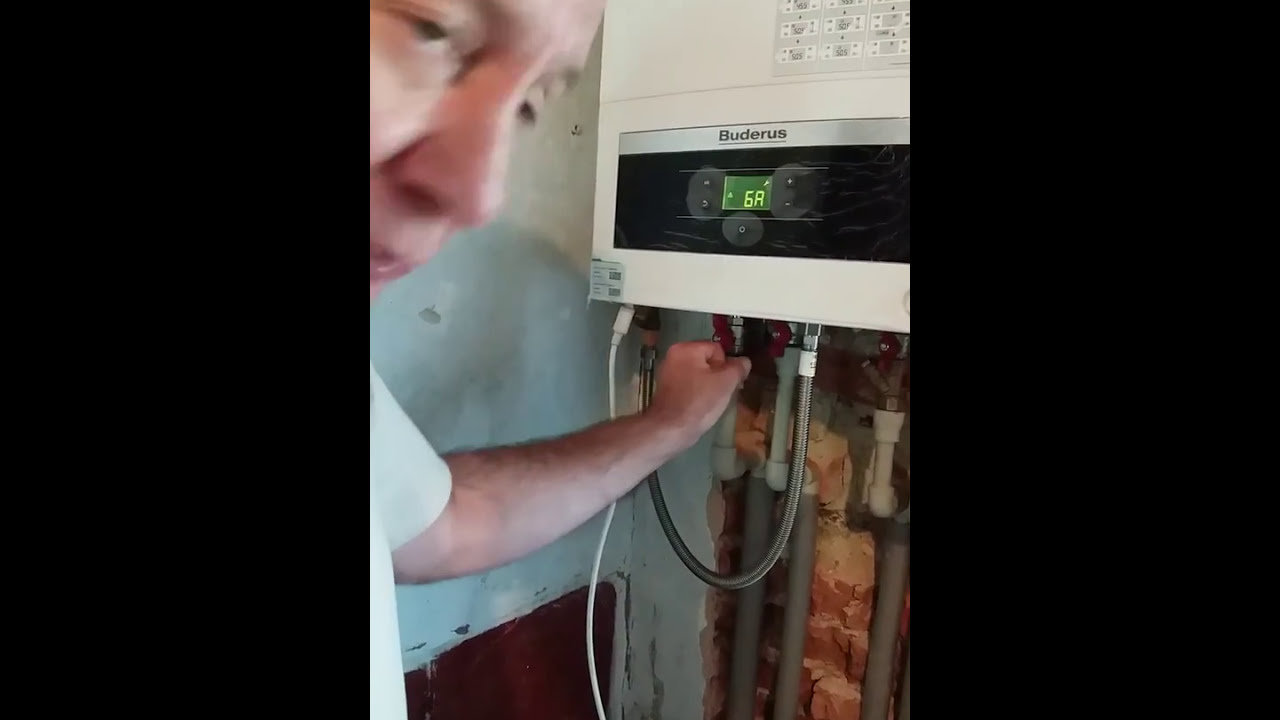

Ошибка 6А (мигает второй светодиод) - Показывает, что заблокирован розжиг. Сигнализирует о неисправности котла ионизационный датчик пламени. Такой элемент выявляет наличие пламени и прекращает рабочий цикл котла Buderus Logamax во время слабого горения основного газогорелочного устройства или при перебоях подачи газа.

Работа приостанавливается по прошествии трех неудачных запусков. Для возобновления работы нужно нажимать и удерживать кнопку R.

Неполадка с газовым клапаном - Газовым клапаном руководит электронная плата. Диагностику этой детали производят посредством определения величины сопротивления и напряжения. Если будет установлено, что величины расходятся со стандартными параметрами, следует поменять клапан на новый.

Не поступает газ в агрегат - В газораспределительной схеме есть вентиль, перекрывающий приток газа. Исходя из этого, неполадка в момент пуска котла может возникнуть ввиду перекрытого вентиля.

Плохой контакт или не обнаружен сигнал с датчика ионизации пламени.

Проблемы с платой управления - Когда процесс розжига производится безошибочно, однако агрегат все равно резко погасает, то по всей видимости, электронная плата не может обнаружить пламя. Поэтому, требуется выполнить ее тестирование.

Код ошибки 2Е (мигают первые три светодиода) - Перегрев теплообменника настенного котла Будерус Логомакс. Происходит остановка прибора.

Сработал предохранительный термостат перегрева - Температурный датчик и термостат перегрева обычно размещаются на выходной трубке первичного теплообменника. Функциональная задача термостата - защита аппарата от чрезмерного увеличения температуры. Аварийная ситуация может возникать из-за проблем в термостате, температурном датчике, а также при нарушении в работе главного циркуляционного контура.

Неисправен датчик температуры - На электронную плату приходит неправильный сигнал либо нарушен контакт между электронной платой и датчиком.

Неисправен термостат перегрева - В случае, если компонент работоспособен, хотя наблюдается действительный перегрев теплоносителя, то, похоже, случилась нарушение циркуляции теплоносителя основного контура. Забился главный теплообменник либо фильтр контура отопления (низкий уровень циркуляции оказывает высокую температуру нагрева теплоносителя).

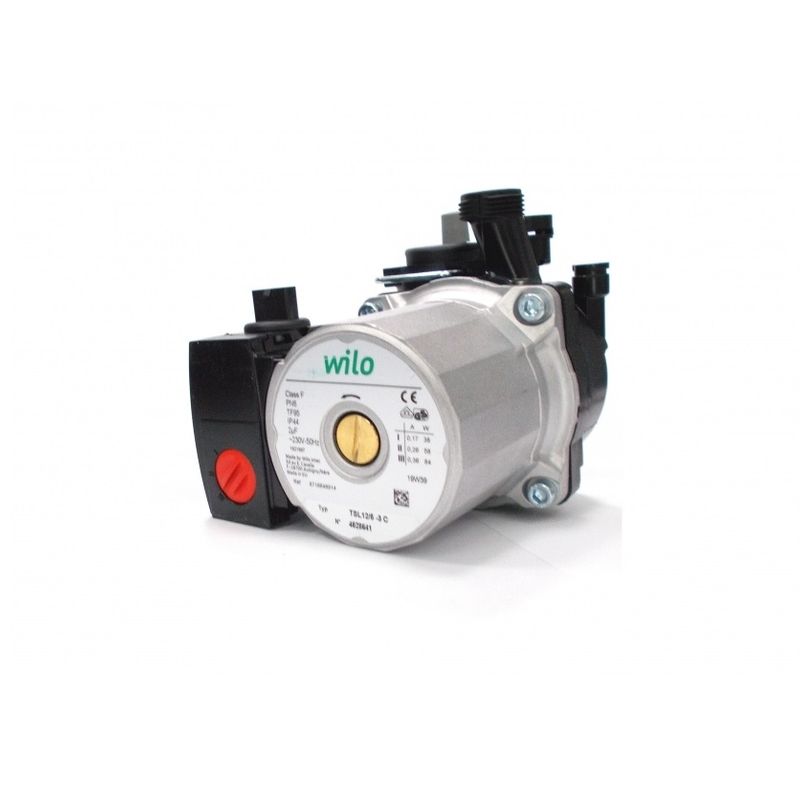

Вышел из строя циркуляционный насос или возникла закупорка из воздуха в системе отопления.

Ошибка 4С (мигает первый светодиод) - Сигнализирует о слабом давлении в системы.

Главные факторы, вследствие которых может появиться эта неполадка: малое давление теплоносителя в контуре отопления. Нарушен контакт между электронной платой и реле-датчиком. Поломка реле минимального давления.

Предварительно следует проверить показатели манометра. Во многих случаях неполадку устраняют посредством крана подпитки, который монтируется, чтобы дополнять систему теплоносителем.

Если неполадка повторяется снова, то вероятней всего, имеется утечка теплоносителя. Протекать может гидронасос, основной теплообменник, предохранительный клапан, изношенные прокладки, подпиточный кран и другие компоненты. Утечка определяется визуально при осмотре гидравлических компонентов.

Ошибка 3С (мигает четвертый светодиод) - Недостаточная тяга.

Для стабильного и безопасного функционирования газового котла необходимо создать тягу для отвода дымовых газов, чтобы не случилось их попадание в помещение. Вывод газов контролирует автоматикой, и в случае появления некоторых проблем, включится датчик по тяге, и агрегат прекращает работу.

Вероятные причины, влияющие на отсутствие тяги: зауженный диаметр дымоходного канала неправильный монтаж, засорение, обледенение внутренней стенки. Сужение диаметра выводящего канала служит причиной недостаточной тяги.

Длина дымоотводящих труб превышена Рекомендуется внимательно проработать инструкцию по эксплуатации газового котла и соблюдать надлежащие требования. Достаточно протяжённый горизонтальный отрезок дымоотводящей трубы часто вызывает отсутствие тяги.

Поломка пневмореле-датчика тяги - При образовании разряжения во входной трубке, можно уловить характерный щелчок. Плохой контакт прессостата и платой управления, наличие конденсата, а также неверное соединение трубок с пневмореле.

Код 3А - Повреждение деталей вентилятора - В крыльчатке вентилятора возник засор. Нет достаточного количества смазки на вале вентилятора, поэтому он имеет низкий крутящий момент. Нарушен контакт между вентилятором и электронной платой.

Ошибка CL - Отказ в работе температурного датчика ГВС.

Это показывает, что сломан датчик температуры контура горячего водоснабжения либо поднялась рекомендуемая температура.

Основные факторы появления данной неисправности: температурный датчик на горячее водоснабжение имеет дефект. Отсутствие контакта между датчиком температуры ГВС и электронной платой. Вышла из строя плата управления.

Когда термодатчик горячего водоснабжения рабочий и правильно соединен с платой управления, но при этом аппарат выдает ошибку, то, похоже, электронная плата нуждается в замене.

Ошибка 6С - Проблемы при выполнении розжига.

Такая ситуация возникает, когда отсутствует розжиг либо происходит затухание пламени горелки.

Следует произвести проверку соединений между механизмом розжига, и датчиком пламени, а также между платой управления и газовым клапаном. Основной причиной срыва пламени может являться недостаточная тяга.

Ошибка 4Y (мигают два первых светодиода) - Отказ в определении температуры датчиком системы отопления.

Данный код сигнализирует о неисправности датчика температуры в отопительном контуре или же превышена рекомендуемая температура.

Повреждение цепи термодатчика контура отопления - Эта неисправность может происходить, если прервано соединение термодатчика с платой электроники, или температурная величина ниже рекомендуемой.

Спустя 5 секунд вслед за выявлением неполадки котел Buderus Logamax возобновит безаварийную работу, если неисправность возникла спонтанно. Следует удостовериться в отсутствии влаги на соединителе датчика и соединителе электронной платы Если влага отсутствует, требуется поменять датчик.

Короткое замыкание датчика температуры отопительной воды - Данная ситуация может возникнуть из-за короткого замыкания в цепи термодатчика либо температура жидкости выше рекомендуемой. Предварительно нужно измерить сопротивления температурного датчика.

Если же показатели сопротивления не совпадают с требуемыми, следует заменить датчик. Если же установка нового датчика не способствует результату, проведите ремонт платы.

Установили полгода назад двухконтурный настенный котел Будерус Логомакс U072. В последний месяц практически ежедневно показывает ошибку по розжигу 6А. После перезапуска кнопкой reset аппарат периодически стартует хорошо, но это происходит очень редко. Совсем недавно я удалил заглушку воздушную крышку, и он стал работать намного лучше. Что это за поломка?

Когда начинает выдавать ошибку по тяге, нужно открыть защитные крышки. Это посодействует забору воздуха из жилого помещения. Следом проверить трубу дымохода на наличие льда и, если нужно, убрать его. При аварии, связанной с горением, следует узнать, выполняется ли поступление газа в дом.

Регулярно на котле горит код ошибки 4Y. Кто-нибудь может объяснить, о чем оповещает она?

Этот код указывает Вам на поломку температурного датчика контура отопления. Похоже, надо его поменять.

В чем поломка, когда не включается газовый котел Logamax U042-24K? Также часто выдает ошибку 2Е (моргают первые 3 индикатора). Как это устранить?

Данный сбой обычно появляется вследствие каких-либо проблем с термостатом, температурным датчиком, а кроме этого при сбоях в работе основного контура циркуляции. Скорей всего, перегревается теплообменник. В случае, если термостат и датчик температуры не повреждены, то проблема с электронной платой. Потребуется поменять ее.

Из-за чего котел не может выполнить пуск и высвечивается ошибка 4С? В системе давление нормальное, утечек нет. Пробовал выключать от сети, но авария не устраняется. Какая причина неполадки?

Неисправность может указывать на низкое давление жидкости в контуре отопления. При данной неполадке советуем проверить прессостат. По-видимому, он неисправен.

Проблема прибора такая: горячее водоснабжение включено на сорок пять градусов. Если включить горячую воду, горелочное устройство начинает гореть и потом погасает. Этот цикл происходит постоянно. Из крана вытекает то холодная вода, то теплая. Неоднократно высвечивается ошибка 2E. Из-за чего эта неисправность?

Такой код сигнализирует о перегреве жидкости системы ГВС. Судя по всему, теплообменник забился мусором, а также термостат отрегулирован не корректно.

У меня следующая неисправность с котлом Будерус U042. Во время разжигания аппарат выдает ошибку 6С. Если перезагружаем его, он включается, но только начинает работать горелочное устройство, слышны несколько щелчков, и снова высвечивается ошибка. Поменял электрод ионизации, промыл датчик протока удалял землю с вилки, но результата нет. Что произошло?

Данная неисправность возникает по нескольким причинам. Вышел из строя электрод контроля пламени. Трудности с поступлением газа. Дает сбой плата управления.

Агрегат самопроизвольно прекратил работу и выдается код 4C. Что может быть?

Отсутствие воды в аппарате или неисправность реле давления. Вначале добавьте воду в контур отопления.

Газовый прибор прекращает работать с сообщением ошибки 3С. Продувка и чистка не помогает. Что можно сделать?

Данный код сообщает о недостаточной тяге, и нужно проверить систему дымохода. Предположительно, что залипла мембрана. В противном случае, нужно связаться с сервисной службой для основательного осмотра котла с последующим его.

Дома используем настенный котел Buderus Logamax U072. Стала вылезать ошибка CL. Сам аппарат выполняет работу, температуру теплоносителя устанавливаем ручным способом. Когда монтировали его, наверно, перегрели, поскольку был включен режим поддержания температуры. Уличного температурного датчика воздуха нет. По какой причине это случилось?

Скорей всего, имеется повреждение датчика температуры ГВС. В другом случае, повреждена плата управления.

Аппарат в работе приблизительно четыре-пять минут, далее тухнет газовая горелка, и возникает ошибка с кодом 3C. Она горит не больше минуты, горелочное устройство, снова зажигается, и аппарат действует приемлемо еще пять-шесть минут, и так по кругу. Этот код, судя по инструкции, указывает на сработку датчика по тяге, хотя дымоход чистый, отработавшие газы выходят нормально. Никак не могу понять, в чем причина неполадки?

В Вашем случае, основными причинами, предшествующими отсутствию тяги, являются: неполадки с пневмореле-датчиком тяги. Нарушен контакт платы управления с пневмореле-датчиком тяги. Присутствует конденсат, а также некорректное крепление трубок с пневмореле. Неполадка с вентилятором. Предположительно, он функционирует на низком крутящем моменте.

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Управление системой отопления. Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.

Особенности. Установка и монтаж. Компоненты автоматики.

Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.

Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.

_______________________________________________________________________________

_______________________________________________________________________________

После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый сезон.

Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?

Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?

Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?

Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?

В эксплуатации газовый котел Ардерия 2. 35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятора и прочее. Возможно ли реально уменьшить мощность?

_______________________________________________________________________________

Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18, котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 по сравнению с /3-5?

Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.

В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы - летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?

Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?

Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?

Неисправность котла ферроли домипроджект 24 - настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?

В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?

Подскажите по регулировкам газового котла Навьен Асе 16 turbo пульт v1.3. Не получается настроить выбег вентилятора. Ставлю 30 сек., а все равно 2 мин. крутит.

Неисправность котла Оазис ZRT18. Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?

Неисправность газового котла Сеньор Дюваль - датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода, но при этом давление воды в квартире хорошее. Как устранить неполадку?

В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на расстоянии 1м от стены.

Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.

Напольный газовый котел Новелла заблокировался – зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?

Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление падает до нуля, хотя вода регулярно набирается. Что с давлением?

Неисправность котла metropolis dgt 25 bf. Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?

Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку GS.

В эксплуатации котел Вольф. В последнее время он стал странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду, а на дисплее выскакивает 70 градусов. Где искать неисправность?

ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально. Агрегат почти новый, что с ним не так?

В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой плитой все в порядке, газ есть. В чем причина?

Неисправность котла Kiturami world, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?

_____________________________________________________________

Ошибки котлов Nike Star, Eolo Star/Mini, Mythos. Неисправности котлов с возможностью автоматической разблокировки.

У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих моделей имергаз, и предложил поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот программатора?

Модели 11.6; 17,4; 23.2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание. Неисправности и их устранения.

Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца, и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?

Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.

Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.

Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?

Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.

Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время отключить автоматику и как?

Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина подскажите?

Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь, автоматика Арбат 1. Не регулируется пламя - слишком большое. Что делать?

Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит, если регулятор повернуть 2-7 писк пропадает. Подскажите, что может быть?

Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?

В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться сбрасывать. В чём дело, как исправить?

В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно устранить данную проблему?

Упало давление горячей воды в котле Mora Top. В чем причина?

Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига. Каким образом ее можно устранить? Что именно вышло из строя?

как исправить популярные ошибки газового котла Buderus

Обучение сервисных специалистов по ремонту и обслуживанию котлов Buderus

Немецкая отопительная техника – подтвержденное временем качество, надежность, эффективность. Но при условии, что рекомендации производителя в плане монтажа и эксплуатации оборудования неукоснительно соблюдены. Не все владельцы котлов Buderus руководствуются этим или не в состоянии выполнить отдельные условия, а потому и сталкиваются с проблемами, выражающимися в некорректном функционировании отопительного агрегата, его остановке по сигналу аварии. Ошибки, высвечивающиеся на дисплее, подсказывают, в чем причина. Статья поможет пользователям правильно расшифровать символику, даст полезные рекомендации по восстановлению работоспособности Будерус.

На заметку! Настенные котлы Buderus Logamax с одним или двумя контурами – самые приобретаемые. Они выпускаются в нескольких версиях (U042–072), но ошибки каждой идентичны. На приводимые в статье рекомендации можно ориентироваться при поиске неисправностей, решения проблем с функционированием и иных моделей Будерус (Logamax plus, Logano).

  • Панель управления Buderus Logamax U042
  • Панель управления котла Buderus Logamax plus B172
  • Панель управления котла Buderus Logano
  • Панель управления Buderus Logamax U072

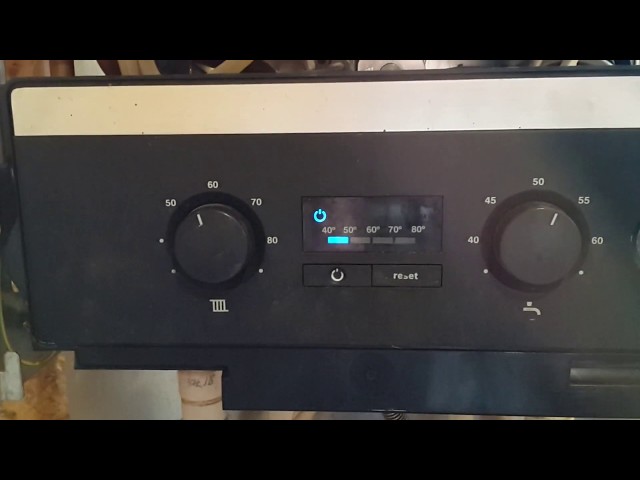

Ошибки на дисплее котла Дисплей котла Buderus U072

Поиск любой неисправности отопительного агрегата начинается с проверки напряжения сети – это непреложная истина. Только убедившись, что нет его «просадки», номинал соответствует ~220±10 В, можно переходить к анализу кода и выявлению возникшей проблемы с Будерус.

2E (4C)

Причины, вызывающие появление этих кодов, во многом одни и те же. Ошибки указывают на недостаточное давление в контуре (ниже критического) или перегрев котла. Например, в инструкции на Buderus Logamax версии U042 символика 4C именно так и трактуется: резкое повышение температуры воды в системе ОВ. Это связано с уменьшением ее объема или замедленной циркуляцией.

Что предпринять

1. Долить жидкость. Нормой считается давление 1,5–2,5 бар (контролируется по манометру на передней панели). Повторное высвечивание ошибки 2E (4C) спустя некоторое время после пуска котла свидетельствует о неисправности насоса Будерус или дефекте в контуре.

2. Убедиться в отсутствии протечки. Ослабшие соединения труб, разошедшийся шов радиатора отопления, трещины в расширительном бачке или теплообменнике котла – найти по лужицам проблемный участок несложно.

3. Стравить воздух. Его «пузырь» блокирует канал перемещения жидкости и становится причиной ошибки Будерус. Автоматические клапана могут и отказать (забиты пути удаления воздуха, ослабла пружина), потому надеяться на них не стоит. Нужно пройти по дому и проверить на ощупь степень нагрева батарей: простейшая методика вычисления места образования воздушной пробки.

4. Проконтролировать работоспособность насоса котла Buderus. Снижение давление вызывается его остановкой или замедленным вращением крыльчатки.

  • Проверить напряжение питания. Оно может не подаваться на обмотку из-за короткого замыкания или обрыва проводов, окисления контактов, слабой посадки штекера в гнезде.
  • Частично разобрать насос. Если в системе с Будерус теплоноситель некачественный, повышенной жесткости, отложение солей на лопастях, валу неизбежно. Отсюда некорректная работа прибора и перегрев котла. Ошибка устраняется чистой и промывкой дефектных участков.

5. Проверить сигнальную цепь температурного датчика на выходе Будерус. Короткое замыкание в ней – одна из причин ошибки перегрева.

Рекомендация: при неисправности в самом датчике высвечивается код 4Y.

6. Если контроль состояния отопительной системы и Будерус результатов не дал, остается одно – первичный теплообменник котла. В его полости со временем образуются отложения, и диаметр внутреннего канала уменьшается: постепенно падает скорость циркуляции воды и в какой-то момент появляется ошибка.

Рекомендация: самостоятельная чистка теплообменника обойдется бесплатно. Только вот каков будет эффект? На практике после такого ТО Будерус долго не работает, вновь останавливается по той же ошибке. Если не получилось подготовить теплообменник в межсезонье, нужно снять и отнести в сервис. Дня через 2-3 он готов, и с котлом до весны проблем не будет.

Все советы по обслуживанию прибора на месте (в интернете их хватает) даются, судя по содержанию, людьми малосведущими. Для качественной очистки в полость заливается специальный реагент (размягчитель отложений), а промывка после выдержки ведется под давлением. Только так можно удалить все окислы, наросты из канала сложной конфигурации.

3A

Снижение скорости вращения лопастей вентилятора котла. Основная причина – заниженный номинал питающего напряжения или обрыв цепи. В последнем случае обороты резко падают, поддерживаются лишь тягой. Автоматика Будерус это фиксирует и выдает ошибку.

Рекомендация: при отсутствии явной причины меняется вентилятор. Прозвонка обмотки двигателя не даст полной картины – возможно межвитковое замыкание. В котле Будерус серии U072 о его неисправности сигнализирует код C7.

3C (3Y)

Проблема с реле давления: оно неисправно (не срабатывает на замыкание/размыкание контактов). Вторая причина – забит дымоход.

Рекомендация: если очистка канала удаления газов ошибку не устраняет, а вентилятор работает нормально, нужно менять дифференциальное реле.

6A

Ошибка, указывающая на отсутствие пламени в камере котла.

Что проверить
  • Положение запорной арматуры на трубе. В частных строениях на ней устанавливают отсечной клапан (элемент группы безопасности). Иногда он срабатывает при скачках напряжения, а взводить его нужно вручную.

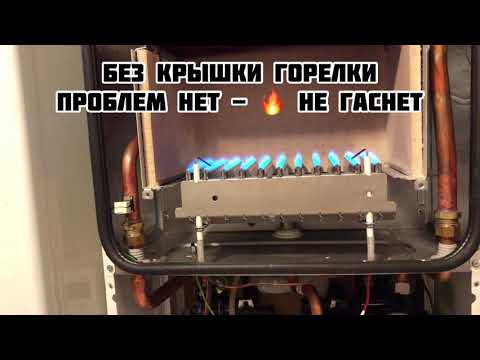

Пламя горелки котла Buderus u072
  • Давление газа. Для этого специальный прибор не нужен: достаточно разжечь конфорку плиты и посмотреть на язычки пламени. Если они меньше, чем обычно, причина ошибки Будерус найдена.

Рекомендация: при автономном газоснабжении нужно проверить редуктор. Особенно актуально при расположении баллонной группы в недостаточно утепленном уличном шкафу – велика вероятность оледенения.

  • Состояние датчика ионизации. Ошибка котла Buderus появляется при его загрязнении. Устраняется чисткой электрода.

Причиной отсутствия пламени может стать газовая арматура котла. Об этом свидетельствует и ошибка d7 некоторых версий Будерус. Провести точную диагностику под силу лишь специалисту. Менять самостоятельно бессмысленно – нужно будет еще и грамотно настроить по давлению.

CL (CP)

Ошибка указывает на отсутствие сигнала с температурного датчика системы ГВС (для котлов одноконтурных – бойлера).

Fd

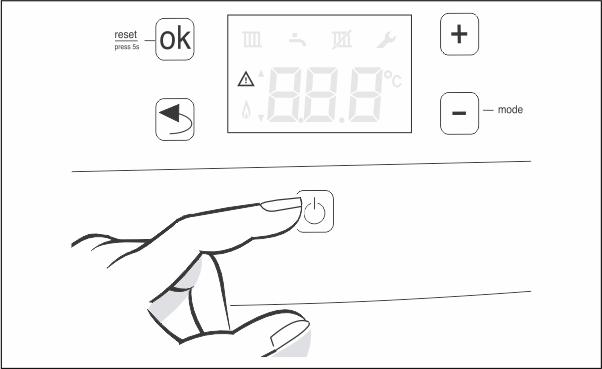

Код высвечивается при нарушении правила пользования Будерус – кнопка пуска удерживается в нажатом положении не свыше 30 секунд.

Рекомендация: повторить попытку, и ошибка исчезнет.

Проблемы, не отображаемые на дисплее

При их возникновении ошибка Buderus не высвечивается, но ряд признаков указывает на некорректную работу котла или всей отопительной системы.

Регулировка циркуляционного насоса

1. Медленный нагрев батарей; шум жидкости, циркулирующей по контуру. Основная причина – в неправильно выставленной скорости насоса. Переключатель расположен на его корпусе.

2. «Трудный» розжиг, КПД котла ниже заявленного. Вариантов несколько: от плохой работы горелки до использования газа с характеристиками, не соответствующими требованиям производителя.

Рекомендация: провести сервисное обслуживание Будерус, проверить выставленные параметры.

В статье даны пояснения по всем проблемам, которые поддаются самостоятельному устранению. Глубже лучше не лезть – котел стоит дорого, и непрофессиональное вмешательство в его работу ни к чему хорошему не приведет.

Полезные советы
Проверка всех электро цепей
  • Ошибки, появляющиеся на дисплее Будерус, формируются в электронной плате котла на основе поступающих с соответствующих датчиков сигналов. Первым шагом в решении любой проблемы должна стать проверка всех электро цепей. Ослабленные контакты, окисленные ламели – это устраняется за несколько минут. Не намного больше времени понадобится и на замену провода в случае оплавления изоляции, обрыва.
  • Нестабильность в сети питания часто инициирует появление ошибок Будерус. Это нередко проявляется на объектах в районах интенсивной застройки. Периодические включения сварочных аппаратов, мощных обогревателей приводят к скачкам напряжения, перекосу фаз. Вывод простой: перед тем, как заниматься поиском причины высвечивания ошибки котла, нужно проверить параметры питающей сети.
  • Бесперебойное функционирование Будерус обеспечивается его присоединением через ИБП. Стабилизатор не даст должного эффекта, тем более что в электронной схеме котла он предусмотрен. Блок питания выдает напряжение даже при проблемах с ЛЭП за счет встроенных АКБ; в зависимости от их общей емкости от 2-х до 14 часов. Для загородных объектов – решение более чем рациональное.
  • Не все внимательно знакомятся с обязательствами производителя. Одно из условий гарантии на Будерус – профессиональный монтаж. Отсутствие в паспорте котла отметки сервисной организации является причиной отказа в случае претензий пользователя. Чтобы не оплачивать гарантийное обслуживание, ремонт отопительного оборудования из своего кармана, самостоятельной установкой и обвязкой (в целях экономии) Buderus лучше не заниматься.

Понравилась статья? Репост будут лучшей благодарностью.

Коды ошибок котлов Buderus

Код

Неиспр.

Рабочий код

Описание

-A

208

Котёл находится в режиме "трубочист". Через 15 минут режим "трубочист" автоматически деактивируется

-H

200

Котёл находится в режиме отопления.

=H

201

Котёл в режиме ГВС

0A

202

Активна тактовая блокировка: ещё не истекло время задержки между выключением и включением горелки

(сервисная функция 2. 3b).

0A

305

Продолжительность поддержки в горячем состоянии для GB072-24K: временной интервал поддержки

воды в горячем состоянии ещё не исчерпан (сервисная функция 2.3F).

0C

283

Включается горелка

0E

265

Теплопотребность меньше минимальной теплопроизводительности котла. Котёл работает в режиме

включения-выключения.

0H

203

Котёл находится в состоянии готовности, нет потребности в тепле.

0L

284

Газовая арматура открывается, первое время задержки.

0U

270

Котёл запускается.

0Y

204

Фактическая температура подающей линии выше заданной. Котёл выключается.

2E

357

Активна функция удаления воздуха.

2H

358

Активна защита насоса отопительного контура и трёхходового клапана от заклинивания.

2P

342

Ограничение градиентов: слишком быстрый рост температуры в режиме горячего водоснабжения.

5H

268

Тест котла системой управления

h21



Дефект датчика температуры горячей воды (GB072-24K)

▶ Отсоединить датчик температуры.

▶ Проверить датчик температуры, в случае неисправности заменить

▶ Проверить соединительный кабель на разрыв и на короткое замыкание, в случае неисправности заменить.

0Y

276

Температура на датчике подающей линии > 95 °C.

Это сообщение может появиться без наличия неисправности, если неожиданно закрываются все вентили на радиаторах или после отбора горячей воды у GB072-24K.

▶ Проверьте рабочее давление в отопительной системе.

▶ Откройте сервисные краны.

▶ Выполните электрическое подключение насоса отопительного контура к главному регулятору BC20.

▶ Проверните или замените насос отопительного контура.

▶ Правильно установите мощность насоса или его характеристику и согласуйте с максимальной мощностью.

▶ Проверьте наличие повреждений или короткого замыкания датчика температуры подающей линии и его провода, замените при необходимости.

0Y

359

Высокая температура на датчике температуры горячей воды

▶ Проверьте правильное положение датчика температуры

▶ Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.

▶ Правильно вставьте KIM, при необходимости замените

2P

341

Ограничение градиентов: слишком быстрый рост температуры в режиме отопления

▶ Проверьте рабочее давление в отопительной системе.

▶ Откройте сервисные краны.

▶ Выполните электрическое подключение насоса отопительного контура к главному регулятору BC20.

▶ Проверните или замените насос отопительного контура.

▶ Правильно установите мощность насоса или его характеристику и согласуйте с максимальной мощностью.

264

Не работает вентилятор

Проверить вентилятор и его провод со штекером, заменить при необходимости.

3F

273

Горелка и вентилятор работали 24 часа без перерыва и выключаются на короткое время в целях безопасности.

-

4C

224

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов

Если блокирующая неисправность присутствует длительное время, то она переходит в запирающую неисправность

4U

350

Неисправен датчик температуры подающей линии (короткое замыкание).

Если неисправность присутствует длительное время, то на дисплее будет показан код неисправности 4U и рабочий код 222

4Y

351

Неисправен датчик температуры подающей линии (обрыв).

Если неисправность присутствует длительное время, то на дисплее будет показан код неисправности 4Y и рабочий код 223

227

Пламя не обнаружено.

После 4-ой попытки розжига блокирующая неисправность переходит в запирающую

6L

229

Нет сигнала ионизации во время работы горелки.

Происходит перезапуск горелки. Если розжиг неудачен, то будет показана блокирующая неисправность 6A, после 4-ой попытки розжига блокирующая неисправность переходит в рапирающую



8Y

232

Сработало реле контроля температуры

AT90.

▶ Проверьте регулировку реле контроля температуры AT90.

▶ Проверьте настройку регулирования отопления.

8Y

232

Неисправно реле контроля

температуры AT90

▶ Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.

8Y

232

Отсутствует перемычка между клеммами отдельного реле контроля

температуры AT90.

▶ Если не подключено реле контроля температуры, то установите

перемычку.

8Y

232

Реле контроля температуры

заблокировано

Не работает конденсатный насос.

▶ Разблокируйте реле контроля температуры.

▶ Проверьте отвод конденсата.

▶ Замените конденсатный насос.

EL

290

Неисправен главный регулятор BC20

▶ Замените главный регулятор BC20.

3C

217

Не работает вентилятор.

Проверить вентилятор и его провод со штекером, заменить при необходимости.

3L

214

Вентилятор выключился в течение времени задержки.

Проверить вентилятор и его провод со штекером, заменить при необходимости.

3P

216

Вентилятор работает слишком медленно.

Проверить вентилятор и его провод со штекером, заменить при необходимости.

3Y

215

Вентилятор работает слишком быстро.

Проверить вентилятор и его провод со штекером, заменить при необходимости.

▶ Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.

4C

224

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов.

▶ Проверьте наличие повреждений ограничителя температуры теплообменника и его соединительного провода, замените при необходимости.

▶ Проверьте наличие повреждений ограничителя температуры дымовых газов и его соединительного провода, замените при необходимости.

▶ Проверьте рабочее давление в отопительной системе.

▶ Проверьте ограничитель температуры, при необходимости замените.

▶ Проверьте напор насоса, при необходимости замените насос.

▶ Проверьте предохранитель, при необходимости замените.

▶ Удалите воздух из котла.

▶ Проверьте водяной контур теплообменника, при

необходимости замените.

▶ У котлов с рассекателем в теплообменнике проверьте, установлен ли рассекатель.

4U

222

Неисправен датчик температуры подающей линии (короткое замыкание).

▶ Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.

4Y

223

Неисправен датчик температуры подающей линии (обрыв).

▶ Проверьте наличие повреждений или обрыва датчика температуры и его провода, замените при необходимости.

227

Пламя не обнаружено.

▶ Проверьте подсоединение защитного провода.

▶ Проверьте, открыт ли газовый кран.

▶ Проверьте подаваемое давление газа

▶ Проверьте подключение к электросети.

▶ Проверьте электроды с проводами, при необходимости замените.

▶ Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.

▶ Проверьте соотношение газ-воздух, исправьте при

необходимости.

▶ Для природного газа: проверьте реле контроля потока газа, замените при необходимости.

▶ При работе с забором воздуха для горения из помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.

▶ Прочистите слив конденсатного сифона

▶ Демонтируйте мембрану в смесительном устройстве вентилятора, проверьте наличие трещин и загрязнений на ней

▶ Очистите теплообменник

▶ Проверьте газовую арматуру, замените при необходимости.

▶ Правильно вставьте KIM, при необходимости замените.

▶ Двухфазная сеть (IT): установите сопротивление 2 Ом между PE и N на подключении электронной платы к электросети.

6C

228

Хотя котел отключён, определяется пламя.

▶ Проверьте загрязнение электродов, при необходимости замените.

▶ Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.

▶ Проверьте влажность электронной платы, высушите при необходимости.

6C

306

После отключения подачи газа обнаружено пламя.

▶ Проверьте газовую арматуру, замените при необходимости.

▶ Очистите конденсатный сифон.

▶ Проверьте электроды и соединительные провода, при необходимости замените.

▶ Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.

7L

261

Ошибка времени при первом времени задержки

▶ Замените главный регулятор BC20.

7L

280

Ошибка времени при попытке повторного пуска

▶ Замените главный регулятор BC20.

9L

234

Неисправна катушка или соединительный провод газовой арматуры

▶ Проверьте провода, при необходимости замените.

▶ Замените газовую арматуру.

9L

238

Неисправна газовая арматура

▶ Проверьте провода, при необходимости замените.

▶ Замените газовую арматуру.

9P

239

KIM не распознан.

▶ Правильно вставьте KIM, при необходимости замените.

EL

259

Неисправен KIM или главный регулятор BC20.

▶ Заменить KIM.

▶ Замените главный регулятор BC20.

Вероятные ошибки, их коды и неисправности котлов Будерус (Buderus)

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Будерус (Buderus). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Код ошибки A — Режим «трубочист»

Аппарат находится в режиме «трубочист». Через 15 минут режим «трубочист» автоматически деактивируется.

Код ошибки H — Режим отопления

Котёл Buderus находится в режиме отопления.

Код ошибки (=) H — Режим ГВС

Аппарат в режиме ГВС.

Код ошибки 0A — Блокировка

Активна тактовая блокировка: ещё не истекло время задержки между выключением и включением горелки (сервисная функция 2.3b).

Код ошибки 0A для GB072-24K

Продолжительность поддержки в горячем состоянии: временной интервал поддержки воды в горячем состоянии ещё не исчерпан (сервисная функция 2.3F).

Код ошибки 0C — Горелка

Включается горелка.

Код ошибки 0E — Режим включения-выключения

Теплопотребность меньше минимальной теплопроизводительности котла. Котёл работает в режиме включения-выключения.

Код ошибки 0H — Потребность в тепле

Аппарат находится в состоянии готовности, нет потребности в тепле.

Код ошибки 0L — Задержка

Газовая арматура открывается, первое время задержки.

Код ошибки 0U — Запуск

Котёл запускается.

Код ошибки 0Y — Температура выше заданной

Фактическая температура подающей линии выше заданной. Котёл выключается.

Код ошибки 2E — Удаление воздуха

Ошибка: Активна функция удаления воздуха.

Код ошибки 2H — Защита насоса

Активна защита насоса отопительного контура и трёхходового клапана от заклинивания.

Код ошибки 2P — Рост температуры

Ограничение градиентов: слишком быстрый рост температуры в режиме горячего водоснабжения.

  1. Проверьте рабочее давление в отопительной системе.
  2. Откройте сервисные краны.
  3. Выполните электрическое подключение насоса отопительного контура к главному регулятору BC20.
  4. Проверните или замените насос отопительного контура.
  5. Правильно установите мощность насоса или его характеристику и согласуйте с максимальной мощностью.

Код ошибки 5H — Тест системы

Тест котла системой управления.

Код ошибки h21 — Датчик температуры

Повреждение датчика температуры ГВС (GB072-24K).

  1. Снять датчик температуры.
  2. Проверить его, и если он неисправен, заменить.
  3. Проверить соединительный кабель на обрыв и короткое замыкание, в случае повреждения заменить.

Код ошибки 0Y — Температура на датчике подающей линии более 95 C

Это сообщение может появиться при отсутствии неисправности, если неожиданно закрываются все вентили на радиаторах или после отбора горячей воды у GB072-24K.

  1. Проверьте рабочее давление в отопительной системе.
  2. Откройте сервисные краны.
  3. Выполните электрическое подключение насоса отопительного контура к главному регулятору BC20.
  4. Проверните или замените насос отопительного контура.
  5. Правильно установите мощность насоса или его характеристику и согласуйте с максимальной мощностью.
  6. Проверьте наличие повреждений или короткого замыкания датчика температуры подающей линии и его провода, замените при необходимости.

Код ошибки 0Y — Высокая температура на датчике температуры горячей воды

  1. Проконтролируйте правильное положение датчика.
  2. Проверить его, и если он неисправен, заменить.
  3. Правильно вставьте KIM, при необходимости замените.

Код ошибки 3А — Не работает вентилятор

Проверить его, и если он неисправен, заменить.

Код ошибки 3F — Перерыв в работе

Горелка и вентилятор работали 24 часа без перерыва и выключаются на короткое время в целях безопасности.

Код ошибки 4C — Блокировка

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов котла Buderus. Если блокирующая неисправность существует долгое время, то она переходит в запирающую.

Код ошибки 4U — Датчик температуры

Неисправен датчик температуры подающей линии (короткое замыкание). Если неисправность существует долгое время, на дисплее будет показан код неисправности 4U и рабочий код 222.

Код ошибки 4Y — Датчик температуры

Неисправен датчик температуры подающей линии (обрыв). Если неисправность существует долгое время, на дисплее будет показан код неисправности 4Y и рабочий код 223.

Код ошибки 6А — Пламя не обнаружено

После 4-ой попытки розжига блокирующая неисправность переходит в запирающую.

Код ошибки 6L — Нет сигнала ионизации во время работы горелки

Происходит перезапуск горелки. Если розжиг неудачен, то будет показана блокирующая ошибка 6A, после 4-ой попытки розжига блокирующая неисправность переходит в сбой.

Код ошибки 8Y — Сработало реле контроля температуры AT90

  1. Проверьте регулировку реле контроля температуры AT90.
  2. Проверьте настройку регулирования отопления.

Код ошибки 8Y — Неисправно реле контроля температуры AT90

Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.

Код ошибки 8Y — Отсутствует перемычка между клеммами отдельного реле контроля температуры AT90

Если не подключено реле контроля температуры, то установите перемычку.

Код ошибки 8Y — Реле контроля температуры заблокировано

  1. Разблокируйте реле контроля температуры.
  2. Проверьте отвод конденсата.
  3. Не работает конденсатный насос — замените конденсатный насос.

Код ошибки EL

Неисправен главный регулятор BC20 — заменить.

Код ошибки 3C — Ошибка работы вентилятора

Проверить вентилятор и его провод со штекером, заменить при необходимости.

Код ошибки 3L — Вентилятор выключился в течение времени задержки

Проверить и если нужно, провести замену.

Код ошибки 3P — Вентилятор работает слишком медленно

Проверить и если нужно, провести замену.

Код ошибки 3Y — Вентилятор работает слишком быстро

  1. Проверить и если нужно, провести замену.
  2. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.

Код ошибки 4C — Ограничитель температуры

Ошибка ограничителя температуры теплообменника или ограничителя температуры дымовых газов.

  1. Проверить:  наличие повреждений ограничителя температуры теплообменника / дымовых газов и его соединительного провода, замените при необходимости, рабочее давление в отопительной системе, ограничитель температуры, при необходимости замените, напор насоса, при необходимости замените насос, предохранитель, при необходимости замените.
  2. Удалите воздух из котла.
  3. Проверьте водяной контур теплообменника, при необходимости замените.
  4. У котлов Будерус с рассекателем в теплообменнике проверьте, установлен ли рассекатель.

Код ошибки 4U — Датчик температуры

Неисправен датчик температуры подающей линии (короткое замыкание).

Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.

Код ошибки 4Y — Неисправен датчик температуры подающей линии (обрыв)

Проверьте наличие повреждений или обрыва датчика температуры и его провода, замените при необходимости.

Код ошибки 6А — Ошибка: пламя не найдено

  1. Проверить: подсоединение защитного провода, открыт ли газовый кран, подаваемое давление газа, подключение к электросети, электроды с проводами, систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
  2. Проверьте соотношение газ-воздух, исправьте при необходимости.
  3. Для природного газа: проверьте реле контроля потока газа, замените при необходимости.
  4. При работе с забором воздуха для горения из помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.
  5. Прочистите слив конденсатного сифона.
  6. Демонтируйте мембрану в смесительном устройстве вентилятора, проверьте наличие трещин и загрязнений на ней.
  7. Очистите теплообменник котла Будерус.
  8. Проверьте газовую арматуру, замените при необходимости.
  9. Правильно вставьте KIM, при необходимости замените.
  10. Двухфазная сеть (IT): установите сопротивление 2 Ом между PE и N на подключении электронной платы к электросети.

Код ошибки 6C — В режиме отключения, котел регистрирует пламя

  1. Проверьте загрязнение электродов, при необходимости замените.
  2. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
  3. Проверьте влажность электронной платы, высушите при необходимости.

Код ошибки 6C — После отключения подачи газа обнаружено пламя

  1. Проверьте газовую арматуру, замените при необходимости.
  2. Очистите конденсатный сифон.
  3. Проверьте электроды и соединительные провода, при необходимости замените.
  4. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.

Код ошибки 7L — Ошибка времени при первом времени задержки

Замените главный регулятор BC20.

Код ошибки 7L — Ошибка времени при попытке повторного пуска

Замените главный регулятор BC20.

Код ошибки 9L — Неисправна газовая арматура

Неисправна катушка или соединительный провод газовой арматуры.

  1. Проверьте провода, при необходимости замените.
  2. Замените газовую арматуру.

Код ошибки 9P — KIM не распознан

Правильно вставьте KIM, при необходимости замените.

Код ошибки EL — Неисправен KIM или главный регулятор BC20

Заменить KIM. Замените главный регулятор BC20.

Коды ошибок газовых настенных котлов Buderus Logamax

Код ошибки 1A — Выход отходящего газа на предохранителе потока

Проверить газоотводящий тракт.

Код ошибки 1L — Выход отходящего газа на камере сгорания

Проверить теплообменник на отсутствие загрязнений.

Код ошибки 1Y — Датчик температуры отходящего газа не обнаружен

Проверить датчик температуры отходящего газа и соединительный кабель на отсутствие повреждений.

Код ошибки 2E — Недостаточное давление наполнения отопительной системы

Проверить давление наполнения, при необходимости повысить его.

Код ошибки 2P — Слишком большая разность температур

Проверить насос и байпасную линию.

Код ошибки 4C — Сработал ограничитель в подающей линии

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на печатной плате, удалить воздух из прибора.

Код ошибки 4E — Датчик температуры в камере горелки не обнаружен

Проверить датчик температуры в камере горелки и соединительный кабель на отсутствие повреждений.

Код ошибки 4Y — Датчик температуры в подающей линии не работает

Проверить датчик температуры и соединительный кабель.

Код ошибки 5H — Связь EMS прервана

Проверить соединительный кабель и регуляторы.

Код ошибки 6A — Пламя не обнаружено

Газовый кран открыт? Проверить давление в газовой сети, сетевое подключение, пусковой электрод с кабелем и ионизирующий электрод с кабелем.

Код ошибки 6C — После отключения подачи газа обнаружено пламя

Проверить ионизирующий электрод. Проверить газовую арматуру.

Код ошибки 8Y — На ST8 не обнаружена перемычка 161

При наличии перемычки правильно вставить штекер, проверить внешний ограничитель. В другом случае: имеется ли перемычка?

Код ошибки 9C — Кодирующий штекер не обнаружен

Правильно вставить кодирующий штекер, измерить его и при необходимости заменить.

Код ошибки CL — Датчик температуры горячей воды неисправен

Logamax U054-24K

  • Проверить датчик температуры и соединительный кабель на отсутствие повреждений или короткого замыкания;
  • Датчик температуры горячей воды неправильно установлен.

Logamax U054-24K

  • Проверить зону монтажа, при необходимости демонтировать датчик и повторно установить его с использованием теплопроводящей пасты.

Код ошибки CP — Датчик бойлера не обнаружен

Проверить датчик бойлера и соединительный кабель.

Код ошибки EC — Внутренняя неисправность

Проверить прочность подключения электрических штекерных контактов и пусковых линий, при необходимости заменить печатную плату.

Код ошибки EL — Неверное опорное напряжение

Заменить печатную плату.

Код ошибки EP — По ошибке кнопка сброса сообщений о неисправности удерживалась нажатой слишком долго (более 30 сек.)

  1. Повторно нажать кнопку сброса и удерживать ее нажатой менее 30 сек.
  2. Датчик наружной температуры не обнаружен. Проверить датчик наружной температуры и соединительный кабель на отсутствие повреждений.

Неисправности котлов Buderus

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Горелка не включается

Аварийный выключатель системы отопления стоит в положение выкл — включить.

Пусковой выключатель системы управления в положении выкл — включить.

Неисправны защитные автоматы — проверить их работоспособность, если требуется, заменить дефектный автомат.

Поврежден регулятор температуры котловой воды — проверить и, если требуется, заменить дефектные детали.

Поврежден предохранительный ограничитель температуры — проверить и, если требуется, заменить дефектные детали.

Сообщение об ошибке от внешних приборов безопасности (например, от предохранительного устройства контроля уровня воды) — потребитель должен проверить котел Будерус, устранить неисправность и, если требуется, заменить элемент.

Сработала система контроля дымовых газов:

  • AW 10 — деблокировать систему контроля дымовых газов;
  • AW 50 — Подождать максимум 15 минут.

Котел включится автоматически, если поступает запрос на тепло. При многократном срабатывании проверить тракт дымовых газов и проверить работоспособность системы контроля дымовых газов. Если имеется дефект, то заменить.

Горелка стартует и переключается на неисправность. Нет искры при розжиге

Есть ли звук при образовании искры зажигания при вынутом кабеле розжига?

  • Если нет, то — заменить запальный трансформатор;
  • Если да, то — заменить запальный электрод или запальную горелку.

Горелка стартует и переключается на неисправность

Все газовые запорные краны закрыты — открыть газовые запорные краны.

Подаваемое давление природного газа более 8 мбар — если нет,   установить причину и устранить неисправность.

Удален ли воздух из газопровода? Удалять воздух, пока будет возможен розжиг газа.

Горелка котла Buderus стартует и переключается на неисправность. Нет ионизационного тока

Если перепутаны подключения N и L — устранить ошибку.

Имеется напряжение между L и PE? Если нет,  выполнить заземление PE, в данном случае установить разделительный трансформатор.

Плохой контакт ионизационного провода — устранить ошибку, в данном случае заменить дефектную деталь.

Замыкание на массу на ионизационном электроде — исправить повреждение.

Дефект автомата горения — заменить элемент.

Горелка стартует и переключается на неисправность. Ток ионизации менее 1,5 мA

Загрязнен сердечник или керамика ионизационного электрода — очистить ионизационный электрод, при необходимости заменить запальную горелку.

Звуки кипения

Известковые отложения или образование накипи в котле — прочистить водяной контур отопительного котла в соответствии с рекомендациями изготовителя.

При постоянных потерях воды установить и устранить причину. Если требуется, провести водоподготовку и установить грязеуловитель.

Ошибки котлов Buderus Logamax U072

В данной статье подробно рассмотрим ошибки, их возможные причины и способы устранения котельного оборудования Logamax U072.

2Е — недостаточное давление наполнения отопительной системы, требуется долить воду.

3А — низкая частота вращения вентилятора. Следует проверить сетевое напряжение, систему отвода дымовых газов.

3С — не замыкается дифференциальное реле давления. В первую очередь проверьте вентилятор и его провод со штекером, а также дифференциальное реле давления и трубы отвода дымовых газов.

3Y – при отключении вентилятора не открывается дифференциальное реле давления. Проверить последнее на работоспособность.

— сработал ограничитель температуры теплообменника. В этом случае следует в первую очередь проверить наличие повреждений ограничителя температуры теплообменника и его соединительного провода. Проверить рабочие давление в отопительной системе, а также ограничитель температуры, насос, предохранитель, водяной контур теплообменника.

4Y – поломка датчика температуры подающей линии. В этом случае следует проверить датчик температуры и его провода на наличие повреждений или короткого замыкания, и при необходимости заменить его.

— нет пламени. Проверьте подсоединен ли защитный провод, открыт ли газовый клапан. Проверьте подаваемое давление. Посмотрите подключен ли прибор к электросети. Осмотрите систему отвода дымовых газов, при необходимости почистите или отремонтируйте ее. Очистите теплообменник. Осмотрите газовую арматуру, при необходимости замените ее.

6С — обнаружено пламя после отключения подачи газа. При возникновении данной ошибки проверьте газовую арматуру, электроды и провода, систему отвода дымовых газов при необходимости замените их.

С7 — неисправность вентилятора. Проверьте вентилятор и штекер, при необходимости замените его.

CL – поломка датчика температуры горячей воды. Осмотреть датчик на предмет наличия повреждений или короткого замыкания, при необходимости заменить неисправный прибор.

СР — не распознается температурный датчик бойлера. Проверить датчик бойлера и соединительный провод.

D7 – неисправна газовая арматура. В этом случае проверьте соединительный провод и газовую арматуру.

FD – слишком долго была зажата кнопка (более 30 секунд). Нажмите на кнопку еще раз (не менее 30 секунд).

Р — не определен тип котла. Установите тип котла.

Советы по работе с котлами

GB142 Наконечник бойлера 1
Код, начинающийся с (P0), является показателем, показывающим, какое давление бойлера считывается в бойлере.
Пример: P06 показывает давление в котле 6 фунтов. Это не код ошибки, а индикатор, показывающий давление в котле. Это P = давление воды в системе, а число - это значение. Вы также можете увидеть H7, который представляет собой код, связанный с низким давлением воды в системе.

GB142 имеет реле низкого давления, которое защищает и останавливает горелку при давлении ниже 13 фунтов на квадратный дюйм.


GB142 Наконечник котла 2
GB142 поставляется с внешним регулятором сброса AM10, при использовании заводская установка по умолчанию для базовой точки составляет 86 градусов (начальная точка кривой). Это может быть хорошей отправной точкой при работе с низкотемпературными приложениями, такими как напольные лучистые. Мы предлагаем для высокотемпературных приложений, таких как плинтус, установить базовую точку на 110/120. Плинтус из чугуна или радиаторы из чугуна установите базовую точку на 125. Для обработчиков воздуха установите базовую точку на 130/135/140.Это предложения, а не правило. Каждая система может быть настроена по-разному в соответствии с предварительным расчетом теплопотерь.


GB142 Наконечник котла 3
Код 3C указывает на плохое соединение с вентилятором или неисправный вентилятор. Проведя провода обратно к 81-контактному разъему за UBA, вы определите, нужно ли заменять жгут проводов или сам вентилятор.


GB142 Наконечник котла 4
Код ошибки 6A означает «нет сообщения об ионизации после пробного розжига». Ионизационный стержень может быть одной из многих проблем, из-за которых котел не загорается. Выполните следующие действия, если у вас 6A, 1) убедитесь, что ваш газовый кран открыт и статическое давление на клапане. 2) запуск агрегата запускается ли вентилятор? Проверьте свечение зажигания в окошке, горит ли оно минимум 4-5 секунд? Если нет, то может быть неисправен уба, или вы работаете на генераторе, если это так, замените уба на 3,6 уба. Как только свечение зажигания установится через 4-5 секунд, следующей процедурой будет проверка газового клапана, получает ли он питание? Удалите контакты, не забита ли емкость для конденсата? Если это так, вытащите емкость для конденсата и промойте ее, проверьте пальцами соединение бойлера с емкостью для конденсата на предмет закупорки.


GB142 Наконечник котла 5
Очистка котла GB142 очень проста, снимите верхнюю крышку с котла, с помощью пульверизатора, смешанного с 80% воды и 20% минерального масла, распылите смесь на змеевики, не снимая зажигания. и ионизационный стержень сухой. Закройте крышку и дайте котлу разогреться на 10 мин. этот процесс может потребоваться повторить более одного раза с грязным бойлером. Когда змеевики будут должным образом очищены, снимите нижнюю крышку котла и вымойте весь мусор вместе с емкостью для конденсата.


GB142 / GB162 Наконечник котла 6
Перекрестное загрязнение - одна из самых серьезных причин отказа котла GB142 / 162. Перекрестное загрязнение - это рециркуляция выхлопных газов, возвращаемых в котел через забор свежего воздуха в котел. Картирование вентиляции боковой стенки перед установкой имеет решающее значение, вы должны иметь 3 фута от внутреннего и внешнего угла и 5 футов ниже свеса. Не устанавливайте вентиляцию в нишу, где вихревые токи горючих выхлопных газов могут быть возвращены в поток свежего воздуха в котел.


Наконечник котла Greenstar 1
Перед запуском котла Greenstar снимите спускной винт сбоку циркуляционного насоса и поверните вал. Эти котлы проходят испытания на воду, поэтому рабочие колеса могут застрять, что приведет к потере циркуляции.

Список кодов ошибок газового котла Buderus

-A - Машина находится в режиме «трубочист». Через 15 минут режим «трубочист» автоматически отключается.

-H - Котел Buderus в режиме отопления.

(=) H - блок ГВС

0A - синхронизация активна: истекло время задержки между отключением горелки и запуском (сервисная функция 2.3b).

0A - Продолжительность горячей поддержки для GB072-24K: временной интервал для поддержания горячей воды еще не исчерпан (сервисная функция 2.3F).

0C - Горелка запускается

0E - Потребность в тепле меньше минимальной тепловой мощности котла.Котел работает в двухпозиционном режиме.

0H - Устройство в состоянии готовности, нагрев не требуется.

0L - Газовая арматура открыта, первое время задержки.

0U - Котел запускается.

0Y - Фактическая температура подачи выше установленной температуры. Котел отключается.

2E - Ошибка: функция деаэрации активна.

2H - Насос отопительного контура и трехходовой клапан активно защищены от заклинивания.

2P - Ограничение градиента: слишком быстрое повышение температуры в режиме горячей воды.

5H - Тест котла с системой управления

h21 - Повреждение датчика температуры ГВС (GB072-24K)

Снимаем датчик температуры.

Проверьте его, и если он неисправен, замените

Проверить соединительный кабель на обрыв и короткое замыкание, при повреждении заменить.

0Y - Температура на датчике потока больше 95 ° C.

Это сообщение может появиться при отсутствии неисправности, если все клапаны на радиаторах внезапно закрываются или после удаления горячей воды из GB072-24K.

Проверить рабочее давление в системе отопления.Откройте сервисные клапаны.

Электрическое подключение насоса отопительного контура к главному контроллеру BC20.

Провернуть или заменить насос отопительного контура.

Правильно установите мощность насоса или его характеристику и совместите с максимальной мощностью.

Проверить датчик температуры подачи и его провод на отсутствие повреждений или короткого замыкания, при необходимости заменить.

0Y - Высокая температура на датчике температуры горячей воды

Проверьте правильность положения датчика.

Проверьте его, и если он неисправен, замените

Вставьте KIM правильно, при необходимости замените.

2P - Ограничение градиента: слишком быстрое повышение температуры в режиме нагрева

Проверить рабочее давление в системе отопления. Откройте сервисные клапаны.

Электрическое подключение насоса отопительного контура к главному контроллеру BC20.

Провернуть или заменить насос отопительного контура.

Правильно установите мощность насоса или его характеристику и совместите с максимальной мощностью.

3А - вентилятор не работает. Проверьте его, и если он неисправен, замените

3F - Горелка и вентилятор работали без перебоев в течение 24 часов и отключались на короткое время из соображений безопасности.

4C - Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов котла Buderus.Если неисправность блокировки существует долгое время, то она переходит в блокировку. вина.

4U - Датчик температуры подачи неисправен (короткое замыкание). Если неисправность сохраняется в течение длительного времени, на дисплее отображается код неисправности 4U и рабочий код 222.

4Y - Датчик температуры подачи (обрыв) неисправен. Если неисправность существует в течение длительного времени, на дисплее отображается код неисправности 4Y и рабочий код 223.

6A - пламя не обнаружено.После 4-й попытки розжига неисправность блокировки переходит в блокировку.

6L - Нет сигнала ионизации во время работы горелки. Горелка перезапускается. При неудачном зажигании отображается ошибка блокировки 6A, после 4-й попытки зажигания - ошибка блокировки. попадает в вину

8Y - Сработало реле контроля температуры AT90. Проверьте настройку реле контроля температуры AT90. Проверьте настройку регулятора нагрева.

8Y - Реле контроля температуры AT90 неисправно. Проверить датчик температуры и его провод на предмет повреждений или короткого замыкания, при необходимости заменить.

8Y - Перемычка между клеммами отдельного реле контроля температуры AT90 отсутствует.

Если реле контроля температуры не подключено, то установите перемычку.

8Y - реле контроля температуры заблокировано

Разблокируйте реле контроля температуры.Проверить слив конденсата.

Конденсатный насос не работает - Замените конденсатный насос.

EL - Неисправен главный контроллер BC20 - Заменить

3C - Ошибка работы вентилятора. Проверить вентилятор и его кабель вилкой, при необходимости заменить.

3L - Вентилятор отключился во время задержки. Проверить и при необходимости заменить.

3P - вентилятор работает слишком медленно.Проверить и при необходимости заменить.

3Y - вентилятор работает слишком быстро. Проверить и при необходимости заменить. Проверить систему дымоудаления и при необходимости очистить или отремонтировать.

4C - Ошибка ограничителя температуры теплообменника или ограничителя температуры дымовых газов.

Проверить: наличие повреждений теплообменника / ограничителя температуры дымовых газов и его соединительного кабеля, заменить рабочее давление в системе отопления, ограничитель температуры, если необходимо заменить головку насоса, при необходимости заменить насос, предохранитель, при необходимости заменить.

Удалите воздух из котла. Проверить водяной контур теплообменника, при необходимости заменить.

Для котлов Buderus с разветвителем в теплообменнике проверьте, установлен ли разветвитель.

4U - Датчик температуры подачи неисправен (короткое замыкание). Проверить датчик температуры и его провод на предмет повреждений или короткого замыкания, при необходимости заменить.

4Y - Датчик температуры подачи (обрыв) неисправен.Проверить на наличие повреждений или обрывов датчик температуры и его провод, при необходимости заменить.

6A - Ошибка: пламя не обнаружено.

Проверьте: подключение защитного провода, открыт газовый кран, подается давление газа, подключение к сети, электроды с проводами, систему дымовых газов, если необходимо, почистить или отремонтировать. Проверить соотношение воздух / газ, при необходимости скорректировать. Для природного газа: проверьте реле контроля расхода газа, при необходимости замените.При работе с забором воздуха для горение из помещения, проверьте подачу воздуха в помещение и вентиляционные отверстия.

Очистите слив сифона конденсата. Снимите диафрагму вентиляторного смесителя, проверьте, нет ли на ней трещин и грязи. Очистить теплообменник котла Buderus.

Проверить газовую арматуру, при необходимости заменить. Вставьте KIM правильно, при необходимости замените. Двухфазная сеть (IT): установите сопротивление 2 Ом между PE и N при подключении электронного плата к электросети.

6C - В режиме отключения котел регистрирует пламя.

Проверить загрязнение электродов, при необходимости заменить.

Проверить систему дымоудаления и при необходимости очистить или отремонтировать.

Проверьте влажность электронной платы, при необходимости просушите.

6C - После прекращения подачи газа было обнаружено пламя.

Проверить газовую арматуру, при необходимости заменить.Очистите сифон конденсата.

Проверить электроды и соединительные провода, при необходимости заменить.

Проверить систему дымоудаления и при необходимости очистить или отремонтировать.

7L - Ошибка времени для первого времени задержки. Заменить основной регулятор BC20.

7L - Ошибка времени при попытке перезапуска. Заменить основной регулятор BC20.

9L - Неисправна катушка или соединительный провод газовой арматуры

Проверить провода, при необходимости заменить.Заменить газовую арматуру.

9L - Неисправность газовой арматуры

Проверить провода, при необходимости заменить. Заменить газовую арматуру.

9P - КИМ не распознается. Вставьте KIM правильно, при необходимости замените.

EL - KIM неисправен или главный контроллер BC20. Заменить КИМ. Заменить основной регулятор BC20.

1. Горелка не включается.

Аварийный выключатель системы отопления установлен в положение «Выкл. - Вкл.».

Пусковой выключатель системы управления находится в положении ВЫКЛ.

Неисправные защитные устройства - Проверить их работоспособность, при необходимости заменить неисправный станок. Поврежден регулятор температуры котловой воды - Проверить и при необходимости заменить неисправные детали. Поврежден предохранительный ограничитель температуры - проверьте и при необходимости замените дефектные детали.

Сообщение об ошибке от внешних устройств безопасности (например, от устройства безопасности для контроля уровня воды) - Пользователь должен проверить Buderus котла , устранить неисправность и при необходимости заменить элемент

Система контроля дымовых газов сработала - AW 10: Отключить систему контроля дымовых газов. AW 50: Подождите не более 15 минут. Котел включится автоматически при поступлении запроса на тепло. получили. В случае многократного срабатывания проверьте тракт дымовых газов и эффективность системы контроля дымовых газов. Если есть дефект, то замените.

2. Горелка запускается и переключается в аварийный режим. При зажигании нет искры.

Есть ли звук при образовании искры при снятии кабеля зажигания? - Если нет, тогда: замените трансформатор зажигания.В таком случае замените запальный электрод или запальную горелку.

3. Горелка запускается и переключается в аварийный режим.

Все газовые запорные краны закрыты - Открыть газовые запорные краны.

Давление подачи природного газа более 8 мбар. Если нет, тогда: установите причину и устраните неисправность. Удаляют ли воздух из трубопровода? - Проветривайте воздух до тех пор, пока не выйдет газ. выпущенный.

4.Горелка котла Buderus запускается и переключается на неисправность. Ток ионизации отсутствует.

Если соединения N и L повторно подключены, - Устраните ошибку.

Есть ли напряжение между L и PE? - В противном случае: выполните заземление PE, в этом случае установите изолирующий трансформатор. Плохой контакт ионизационного провода - в этом случае устраните ошибку. замените дефектную деталь. Короткое замыкание на массу ионизационного электрода - Устранить повреждение.Неисправность пламени горелки - Заменить элемент.

5. Горелка запускается и переключается в аварийный режим. Ток ионизации менее 1,5 мА.

Сердечник или керамика ионизационного электрода загрязнены - Очистите ионизационный электрод, при необходимости замените пилотную горелку.

6. Звуки кипения.

Известковые отложения или образование накипи в котле - Очистите водяной контур котла в соответствии с рекомендациями производителя. При постоянной потере воды установить и устранить причина. При необходимости проводят водоподготовку и устанавливают грязеуловитель.

Коды ошибок Buderus

Показать код

Неисправность

Действие

Нет связи между UBA 3 и BC10. Нажмите кнопку «Сброс», если неисправность не исчезнет, ​​обратитесь к установщику.

0 Y 276

0 Y 277

0 Y 285

Нет связи между UBA 3 и BC10.

Датчик подачи

показал температуру выше 95 ° C (203 ° F)

Датчик безопасности показал температуру выше 203 ° F (95 ° C)

Откройте сервисные краны. Заполнить систему отопления и удалить воздух из нее. Откройте термостатический клапан. Заменить датчики подачи, безопасности и / или возврата. Заменить первичный циркуляционный насос

1 л 211

UBA 3 не регистрирует никаких подключений к неиспользуемым контактам 78 и 50.

Восстановить контакт между UBA 3 и монтажным основанием UBA 3

2 E 207

Давление в системе слишком низкое. Заполнить и удалить воздух из системы отопления
Нет повышения температуры после запуска горелки или разница температур между датчиками подачи и безопасности превышает 27 ° F (15 K)
Разница температур между датчиками подачи и безопасности более 27 ° F (15 K)
Откройте сервисные краны.Заполнить систему отопления и удалить воздух из нее. Откройте термостатический клапан. Заменить датчики питания и / или безопасности. Заменить основной циркуляционный насос

2 л 266

Основной циркуляционный насос не создает перепада давления Попытайтесь устранить застревание или замените первичный циркуляционный насос. Заменить первичный циркуляционный насос. Заменить шнур питания. Очистите циркуляционный насос (внутри). Присоедините расширительный бачок к обратному трубопроводу.Очистите датчик давления.

2-пол. 212

Повышение температуры датчика подачи или датчика безопасности более 7,5 ° F / сек (5 K / sec) Откройте сервисные краны. Заполнить систему отопления и удалить воздух из нее. Откройте термостатический клапан. Заменить датчики питания и / или безопасности. Заменить первичный циркуляционный насос

2 U 213

Разница температур между датчиками подачи и возврата превышает 90 ° F (50 K) Откройте сервисные краны. Откройте термостатический клапан. Заменить датчики питания и / или безопасности. Заменить первичный циркуляционный насос

3 А 264

Воздушный вентилятор отказал во время рабочей фазы. Подсоедините штекер воздуходувки к розетке. Заменить провод тахометра. Проверьте электрическую систему. Заменить шнур питания.

3 Ф. 273

Воздуходувка выключена во время проверки безопасности Полностью отключите запрос тепла и убедитесь, что вентилятор продолжает работать через 1 минуту.При необходимости заменить

3 л 214

Воздуходувка выключена во время проверки безопасности Подсоедините штекер воздуходувки к розетке. Заменить провод тахометра. Проверьте электрическую систему. Заменить шнур питания.

3-пол. 216

Воздуходувка работает слишком медленно Очистите или замените нагнетатель. Проверьте электрическую систему.

3 года 215

Воздуходувка работает слишком быстро Восстановить штекерное соединение.Заменить провод тахометра. Проверьте электрическую систему. Разберитесь с засором. Выключите второй вентилятор. Заменить нагнетатель
Датчик подачи измеряет температуру выше 221 ° F (105 ° C)
Датчик возврата показал температуру выше 221 ° F (105 ° C)
Откройте сервисные краны. Заполнить систему отопления и удалить воздух из нее.Откройте термостатический клапан. Заменить первичный циркуляционный насос. Заменить датчик подачи и возврата

4C 224

UBA 3 не регистрирует короткое замыкание между неиспользуемыми контактами 22 и 24 Восстановите контакт между UBA 3 и монтажным основанием UBA 3.

4E 278

Тест датчика не пройден Заменить кабельный жгут или его поврежденную часть

4л 220

Датчик безопасности закорочен или измеряет температуру выше 130 ° C (266 ° F) Откройте сервисные краны. Заполнить систему отопления и удалить воздух из нее. Откройте термостатический клапан. Заменить первичный циркуляционный насос. Замените кабельный жгут или его поврежденную часть. Заменить датчик безопасности

4П 227

Обрыв контакта датчика безопасности Замените кабельный жгут или его поврежденную часть. Заменить датчик безопасности
Короткое замыкание контакта датчика подачи
Короткое замыкание контакта датчика возврата
Замените кабельный жгут или его поврежденную часть.Заменить датчик подачи и возврата
Обрыв контакта датчика подачи
Обрыв контакта датчика возврата
Замените кабельный жгут или его поврежденную часть. Заменить датчик подачи и возврата

6 А 227

Нет ионизации после четырех попыток запуска Обратитесь в газовую компанию, чтобы убедиться, что в бензобаке или трубопроводах подачи газа не осталось азота. Удалите воздух из трубы подачи газа. Заменить воспламенитель горячей поверхности. Отрегулируйте соотношение газ / воздух. Установите подходящую газовую диафрагму. Очистите и / или замените соответствующие компоненты. Разберитесь с засором.

6 С 228

Перед запуском горелки был измерен ионизационный ток. Заменить ионизационный электрод

6 С 306

Измерен ионизационный ток после выключения горелки Заменить газовый клапан

6 л 229

Ионизация не работает во время фазы эксплуатации Убедитесь, что в бензобаке или трубопроводах подачи газа не осталось азота, предварительно проконсультировавшись с газовой коммунальной компанией.Удалите воздух из трубы подачи газа. Отрегулируйте соотношение газ / воздух. Очистите и / или замените соответствующие компоненты

Ошибки котла Будрус и их коды.

Типичные проблемы и поломки настенных котлов Buderus Logamax h31 код ошибки

Немецкое качество газовых котлов Budyrus привлекает потребителей. Но при неправильной эксплуатации или сильном износе оборудования поломка рано или поздно произойдет. Большинство неисправностей газового котла система будерус выделяет кодом на экране.Расшифровка ошибок обычно доступна в инструкции по эксплуатации.

Наибольшей популярностью потребителей пользуется модель Логамакс, которая производит не только отопление, но и горячую воду. Он оснащен автоматом, который проводит диагностику узлов и при проблемах отображает данные об ошибках.

Если ошибка появляется на экране впервые, необходимо попробовать перезагрузить устройство. Иногда бывает, что после такой манипуляции она не повторяется. Если снова высветился код неисправности навесного газового котла Будрус, значит, нужно найти причину проблемы.

Код ошибки Причины возникновения Метод разработки
А- Включены "Pediffs".

Ошибка исчезает через 15 минут

-Н. Активированный режим отопления
= N. Активный режим горячего водоснабжения
OA Котел в режиме между включением и отключением горелки
OS. Пусковая горелка
OE Выработка тепловой энергии меньше минимальной производительности устройства
ЕСТЬ Указывает на готовность техники к работе
0l Открытие клапанов Газы.
0u. Запуск агрегата
0Y. Отключение системы, так как температура воды на подающей трубе превысила установленную
2E. Котел в режиме удаления воздуха.

Температура подачи быстро увеличивается

Измерьте давление воды или ароматизирующей охлаждающей жидкости в системе
2N Защита насоса и 3-х краевого клапана от энкодера
2п. Температура горячей воды быстро увеличивается. Необходимо, чтобы давление соответствовало норме.

Проверка насоса, его ремонт или замена

5N Пулемет испытательный
h21 (CL) Неисправности термодатчика ГВС Проверяется термодатчик и его подключение.
h23 Время контрольной проверки Выполните проверку и сбросьте ошибки
h41 Система не видит насос Проверить проводку насоса и его работоспособность
0Y. Температура охлаждающей жидкости на входе выше предельно допустимой (более 95ºС) Диагностика датчика температуры.

Осмотрите насос, подключите его к регулятору.

Регулировка мощности насоса

3a (A3) Вентилятор не работает Затяните провода вентилятора, замените сломанный элемент
3F. Продолжительность непрерывной работы вентилятора и горелки более 24 часов. Включение режима «Отдых»
3 ряда Вентилятор вращается слишком быстро Проверить дымоход на исправность:
  • исправность датчика тяги;
  • Измерение давления в магистрали.
4C (1C) Активированная защита от перегрева теплообменника
4U. Возможно, произошло короткое замыкание термодатчика на питание Проверка контактов, запчасти
4л. Обрыв датчика температуры
6А. Нет пламени Откройте полностью газовый клапан.

Возможно, нет тяги - надо проверить проходимость дымохода.

Проверить реле потока, при необходимости заменить.

Очистите контакты датчика и снова подключите проводку.

Очистить форсунки горелки.

Заменить неисправные детали

Ложный сигнал о наличии пламени в горелке Проверить следующие узлы:
  • проводка датчиков пламени на окисление;
  • проходимость дымохода;
  • Плата управления
  • ;
  • горелочное устройство;
  • Сифон конденсата на наличие засора
6 л (DEF) Горелка работает, но нет сигнала от ионизатора Измените настройки и перезапустите горелку
Временная ошибка управления при первой задержке или втором запуске Проверьте проводку, ведущую к модулю управления.

Заменить регулятор BC20

9L (D7) Есть проблемы с газовой арматурой Проверить газовую арматуру и ее проводку
9п. Нет связи с модулем идентификации агрегата Установите модуль в правильное положение.
9С. Неправильно настроен DIP-регулятор Провести миграцию
Эл. Модули управления сломаны Заменить поврежденные предметы
8л. Сработало реле температуры или сломалось.

Между выводами реле нет перемычки

Отрегулируйте реле.

Установите перемычку.

Проверить проводку конденсатора и его работоспособность

фД. Активируйте кнопку более 30 секунд. Нажмите эту кнопку еще раз и удерживайте менее получаса.

Какие еще проблемы могут возникнуть в ботинках кабинки?

Помимо внутренних ошибок, о которых система сообщает в виде кодов, могут появиться и другие неисправности. Рассмотрим самые распространенные.

Горелка не включается

Причины ситуации, при которой горелка газового котла BUDERUS не включается, могут быть разными:

  • выключен аварийный выключатель системы отопления;
  • выключен пусковой выключатель системы управления;
  • неисправности защитных автоматов;
  • сломан регулятор температуры воды в котле;
  • неисправность ограничителя температуры;
  • отработали дымовые газы: AW 10 - выпуск регулятора дымовых газов, AW 50 - нужно подождать 15 минут.

Устраните проблему в зависимости от причины:

  • включает аварийный выключатель;
  • включает пусковую установку;
  • проверить работоспособность защитных автоматов, терморегулятора, при необходимости заменить их на новые.

Агрегат должен включиться автоматически, если запрос получил нагрев. Необходимо проверить работоспособность системы дымоудаления - если она неисправна, необходимо ее заменить.

Горелка горит, но быстро выдает ошибку.При зажигании нет искры.

Следует проверить, есть ли звук при образовании искры:

  • если нет, нужно поменять маломощный трансформатор;
  • , если есть, следует заменить электрод или горелку.

Горелка запускается и переходит на неисправность

Проверить, открыты ли запорные газовые клапаны. Если нет, откройте все клапаны. В газоде есть воздух? Если он есть - подведи.

Горелка запускается и переходит в режим ошибки.Ток ионизации отсутствует

Такая проблема обычно возникает по следующим причинам:

    ,
  • преобразованные соединения N и L;
  • слабый контакт ионизационного потока;
  • цепь массы на ионизационном электроде;
  • неисправность горелочного автомата.

В первом случае правильно связаться с N и L. Во всех остальных вариантах - заменить сломанный элемент.

Горелка горит и переключается на ошибку.

Ток меньше 1.5 мА

Данная неисправность возникает при засорении ионизационного электрода. Чтобы устранить проблему, вы должны очистить этот элемент. Если не помогает, замените горелку.

Сохранение звуков кипения в котле

Причиной проблемы обычно являются отложения накипи или небольшое количество теплоносителя в системе. В первом случае необходимо очистить теплообменник от тряпки, а во втором - устранить причину протечки жидкости.

Особенности котлов Buderus.

Немецкая компания Buderus производит котлы, работающие практически на любом виде топлива - твердом топливе, использующем в качестве топлива дрова, уголь, брикеты, уголь, кокс, жидкое топливо, работающие на дизельном топливе, газе и электричестве. Наиболее популярны твердое топливо и газ.

Твердое топливо полностью автономно, может работать без дополнительных источников энергии (без электричества), на различных видах топлива - дровах, угле, коксе, брикетах, торфе. Имеют непрерывный цикл сгорания благодаря большой загрузочной камере и зольнику. Твердотопливные котлы Buderus применяются как в качестве автономной системы отопления, так и совместно с агрегатами, работающими на газе или дизельном топливе.

Подходит для систем, работающих с помощью насосов и систем, циркуляция в которых происходит из-за разницы температур горячей и холодной воды, для открытых систем или с расширительным баком. Они имеют компактные размеры, могут устанавливаться даже в небольших помещениях.

Газовые котлы наиболее распространены из-за доступности и относительно невысокой цены на газ.По типу установки они делятся на настенные и напольные, по типу использования на одноконтурные и двухконтурные. Несмотря на небольшие габариты, настенные котлы имеют большой диапазон мощности - от 14 до 100 кВт, наиболее популярными являются котлы на 24 кВт.

Газовый котел Buderus.

Котлы напольные могут применяться в жилых помещениях и на производстве, имеют большой диапазон мощности до 38 МВт. Как и все газовое оборудование, котлы Buderus Logomax оснащены системой автоматического управления. Во время работы система отображения отображает данные об ошибках и неисправностях.

Наиболее частые коды ошибок и способы устранения неисправностей

На примере некоторых самых популярных агрегатов компании - Buderus Logamax U042 24k и Buderus Logamax U072 рассмотрим наиболее частые коды ошибок котла BUDERUS.

Ошибка 6А.

появляется на дисплее при отсутствии подачи газа. Причин такой ситуации может быть множество. Во-первых, нужно ли разряжать газовый кран. Если кран разомкнут, а система выдает ошибку, проверьте надежность подключения защитного провода, соответствие давления в газовой магистрали номинальному, при обнаружении падения давления отрегулируйте.

Также причиной может быть отсутствие питания, нарушение тяги в дымоходе - проверьте тягу зажженной спичкой или свечой. Если пламя не отклоняется в сторону дымохода, значит, он засорен, и его необходимо прочистить. Проверить реле контроля расхода газа, в случае неисправности заменить реле.

Проверить соединения электродов с проводами на предмет загрязнения контактов, очистить их, подключить при обрыве контакта. Если вы долгое время не проводили техосмотр, возможно, вы загрязнили теплообменник, очистите его, согласно описанию в инструкции к котлу.

Причиной неисправности может быть загрязнение форсунок горелок, их следует очистить с помощью щетки. Возможна поломка газоблока, ремонту практически не подлежит, придется заменить. Иногда причиной может быть отсутствие естественной вентиляции в помещении, где установлен ваш агрегат, открытых дверей, окна или окна.

Ошибка 3ow

также часто появляется на устройствах Budyrus Logomax. Данная неисправность возникает, когда дифференциальное реле не работает при выключении вентилятора, либо вентилятор работает на слишком больших оборотах, необходимо проверить реле и при необходимости заменить его.

Ошибка 4C.

это означает, что сработал ограничитель температуры теплообменника. Это происходит при падении давления в теплотрассе - проверьте и отрегулируйте давление, когда в системе недостаточно воды - учтите, что можно доливать воду только в остывший котел, чтобы не образовывались трещины в теплообменнике из-за к разнице температур.

Buderus Boiler Management System

Может выйти из строя сам термостат, ремонту не подлежит, нужна замена, возможно обрыв или окисление соединения, очистите контакты и подключите их.Причиной крепления навесного блока БУДЕРУС в случае появления на индикаторе кода 4С может быть поломка помпы, замените.

При пересадке котла опустить воздух из него, порядок действий описан в инструкции к прибору. Проверить датчик температуры дымовых газов и подсоединить его к проводам, при обнаружении неисправности, окисления или разрыва устранить. При сгорании предохранителя возникает ошибка, замените его и при нарушении целостности водяного теплообменника потребуется либо его пайка, либо замена.

1N (1H)

Ошибка 1H или ошибка 1N появляется на дисплее при превышении температуры дымовых газов. Газовая горелка отключается из-за высокой температуры продуктов сгорания, возможно, из-за загрязнения котла.

Вам необходимо почистить котел, подробные рекомендации по этой процедуре вы найдете в инструкции. Возможно неисправен датчик дымовых газов, замените его. Если такая ситуация возникает при первичном включении агрегата, это также может говорить о неправильно спроектированном, слишком узком дымоходе.

2д.

Сигнализирует о неисправности устройства Buderus Logomax U042 24K при слишком быстром увеличении расхода потока. Когда на дисплее появляется ошибка 2е, нагрев воды прекращается на 2 минуты.

BUDERUS LOGAMAX U042-24K Панель котла

Что, если это случилось? Чтобы устранить давление воды в системе, при необходимости добавьте ее. Второй причиной может быть блокировка помпы, устраните ее.

2п.

Ошибка 2р - сигнализирует о слишком высокой температуре в контуре отопления.Для его устранения следует открыть сервисные краны, проверить давление воды в системе, очистить фильтры, проверить работоспособность насоса, подключить насос.

3А.

Ошибка 3А означает, что вентилятор не работает. Причиной неисправности в котлах Buderus Logomax U042 24K и Buderus Logamax U072 может стать залипание контактов дифференциального реле, проверьте реле, если ремонт невозможен, замените. Возможно, нарушены контакты в электропроводке или подключены шланги.

Возможно, вышел из строя сам вентилятор - отремонтировать либо заменить. Ошибка появляется на дисплее и затем при нарушении тяги в дымоходе проверить герметичность соединения с помощью щупа с кольцевой прорезью, очистить дымоходные трубы, если они забились.

3с.

Причины неисправности При возникновении ошибки 3c появляются аналогичные причины возникновения ошибки 3A, а также способы их устранения. Еще одним фактором, в случае появления на индикаторе этого кода, иногда может быть образование конденсата на дифференциальном реле.Для устранения снимаем реле, сушим феном и устанавливаем на место.

3Y

Когда вентилятор начинает работать слишком быстро, на дисплее отображается ошибка 3Y. Проверить вентилятор и систему отвода выхлопных газов.

4С.

Причины появления на дисплее кода 4C и способы устранения неисправностей описаны выше в наиболее часто повторяющихся ошибках.

6A

Код 6A также является одной из частых ошибок, почему она появляется и как ее исправить, описано выше.

dEF.

Ошибка DEF означает ошибку горелки, ионизация пламени может не произойти после отключения газа или когда давление газа не соответствует номинальному значению системы. В этом случае следует вызвать специалистов из газовой службы для замера давления в системе и его регулировки.

фД.

При нажатии кнопки более 30 секунд на BUDERUS Logomax U072 появляется ошибка FD. Для устранения необходимо еще раз нажать кнопку на время, не более 30 секунд.

Перед тем, как приступить к осмотру и ремонту, в случае неисправности необходимо сбросить ошибку, нажав и удерживая кнопку «Сброс» в течение 5 секунд, когда индикация перестанет мигать и появятся значения температуры по индикации. И если только неисправность повторяется, приступайте к поиску и устранению проблемы.

Прочие поломки

Кроме описанных выше, автоматика может подавать сигналы и другие неисправности на Газкотлах:

  1. Код 4Y появляется на дисплее после температуры температуры охлаждающей жидкости, например, после отключения электричества.
  2. Код CL - неисправность датчика горячей воды. Причина может заключаться в коротком замыкании датчика и проводов, в этом случае придется заменить датчик.
  3. На дисплее загорается значение 9C при неправильной настройке DIP-переключателей (на модели Buderus logomax U042 24K 8). Уточняйте, согласно таблице в инструкции к прибору.
  4. Код CP выделяется, когда автоматика не видит датчик температуры. В этом случае проверьте контакты подключения датчика и его исправность.Датчик ремонту не подлежит, только замене. Код
  5. Д7 свидетельствует о неисправности в работе газовой арматуры. Проверить подключение газа и работу газового агрегата, если агрегат неисправен, его придется заменить.
  6. Код C7 сообщает о неисправности вентилятора. Проверьте обслуживание вентилятора, его провода и вилку.

Есть неисправности, которые дисплей не устраняет. Например, если слышен громкий шум воды или вода слишком долго нагревается, следует отрегулировать частоту вращения насоса.Если температура воды на выходе недостаточна, проверьте турбину, при необходимости замените.

При проблемах с розжигом необходимо проверить давление газа, не отключено ли электричество, не окислились ли соединения электродов с проводами, не забит ли дымоход, не горелка не засорилась.

Котел

VDOM.ru.

BUDERUS LOGAMAX U072 Ошибки котла

Дата публикации 03.10.2014

В данной статье подробно рассмотрим ошибки, их возможные причины и способы устранения котельного оборудования Logamax U072.

2ee - недостаточное давление заполнения системы отопления, необходимо долить воду.

3a - Низкая скорость вентилятора. Следует проверить сетевое напряжение, систему отвода дымовых газов.

3c - реле перепада давления не замыкается. Сначала проверьте вентилятор и его провод с помощью заглушки, а также реле перепада давления и трубы отвода дымовых газов.

3Y - Когда вентилятор отключен, реле перепада давления не открывается. Последний проверим на работоспособность.

4С - сработал ограничитель температуры теплообменника. В этом случае следует предварительно проверить наличие повреждений ограничителя температуры теплообменника и его соединительного провода. Проверить рабочее давление в системе отопления, а также ограничитель температуры, помпу, предохранитель, водяной контур теплообменника.

4Y - поломка датчика температуры подающей.В этом случае следует проверить датчик температуры и его провода на предмет повреждений или короткого замыкания и при необходимости заменить.

6а - пламени нет. Проверить, подключен ли защитный провод, открыт ли газовый клапан. Проверить подаваемое давление. Посмотрите, подключено ли устройство к электросети. Осмотрите систему отвода дымовых газов, очистите или отремонтируйте, если необходимо. Очистите теплообменник. Осмотрите газовую арматуру, при необходимости замените.

6C - Пламя обнаружено после отключения подачи газа.При возникновении данной ошибки проверьте газовую арматуру, электроды и провода, систему отвода дымовых газов, при необходимости замените их.

C7 - неисправность вентилятора. Проверить вентилятор и вилку, при необходимости заменить.

CL - поломка датчика температуры горячей воды. Осмотрите датчик на предмет повреждений или короткого замыкания, при необходимости замените вышедший из строя прибор.

CP - не распознает солнечный датчик котла. Проверить датчик котла и соединительный провод.

D7 - Неисправность газовой арматуры.В этом случае проверьте соединительный провод и газовую арматуру.

FD - слишком длинная кнопка (более 30 секунд). Нажмите кнопку еще раз (не менее 30 секунд).

П - тип котла не определен. Установите тип котла.

Комментарии Powered by.

heatnet.ru.

Возможные ошибки, их коды и неисправности котельные котлы (Будерус)

В данной статье собраны все вероятные неисправности и варианты их устранения, а также коды ошибок котлов котлов (Будерус).Вся информация читается в следующем порядке: Код - Название - Возможная неисправность. Если у вас возникнут дополнительные вопросы, оставьте их в комментариях к этой статье.

Код ошибки A - режим «Pediffle»

Устройство находится в режиме «Pediffs». Через 15 минут конвейерный режим автоматически отключается.

Код ошибки H - режим отопления

Котел Buderus в режиме отопления.

Код ошибки (=) H - режим ГВС

Аппарат в режиме ГВС.

Код ошибки 0a - Блокировка

Блокировка часов активна: не истекло время задержки между отключением и включением горелки (сервисная функция 2.3b).

0a код ошибки для GB072-24K

Продолжительность поддержки в горячем состоянии: временной интервал поддержки воды в горячем состоянии еще не исчерпан (сервисная функция 23F).

Код ошибки 0c - горелка

Включите горелку.

Код ошибки 0E - Включение / выключение режима

Теплопотребление меньше минимального тепловыделения котла.Котел работает в двухпозиционном режиме.

Код ошибки 0h - нужно прогреть

Аппарат находится в состоянии готовности, в тепле нет необходимости.

Код ошибки 0L - Задержка

Газовая арматура открывается, первая задержка по времени.

Код ошибки 0U - Запуск

Котел запускается.

0Y код ошибки - температура выше указанной

Фактическая температура линии подачи выше указанной. Котел отключается.

Код ошибки 2E - удаление воздуха

Ошибка: активная функция удаления воздуха.

Код ошибки 2H - защита насоса

Активна защита насоса контура отопления и трехходового клапана от энкодера.

Код ошибки 2p - повышение температуры

Ограничение градиентов: слишком быстрое повышение температуры в режиме горячей воды.

  1. Краны сервисные открытого типа.
Код ошибки 5H - Тест системы

Проверить систему управления котлом.

код ошибки h31 - датчик температуры

Повреждение датчика температуры ГВС (GB072-24K).

  1. Снимите датчик температуры.
  2. Проверить соединительный кабель на обрыв и короткое замыкание, в случае повреждения заменить.
0Y код ошибки - температура на датчике линии подачи более 95 ° C

Это сообщение может появиться при отсутствии неисправности, если все клапаны на радиаторах неожиданно закрываются, или после выбора горячей воды на GB072-24k.

  1. Проверить рабочее давление в системе отопления.
  2. Краны сервисные открытого типа.
  3. Электрическое подключение насоса отопительного контура к главному регулятору BC20.
  4. Проверить или заменить насос отопительного контура.
  5. Правильно установите мощность насоса или его характеристику и договоритесь с максимальной мощностью.
  6. Проверить наличие повреждений или короткого замыкания датчика температуры подачи и его проводов, при необходимости заменить.
Код ошибки 0Y - Высокая температура на датчике температуры горячей воды
  1. Проверьте правильность положения датчика.
  2. Проверьте и, если он неисправен, замените.
Код ошибки 3a - Вентилятор не работает

Проверьте и, если он неисправен, замените.

Код ошибки 3F - Перерыв в работе

Горелка и вентилятор работали 24 часа без перерыва и отключались на короткое время в целях безопасности.

Код ошибки 4c - Замок

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов котла Buderus. Если неисправность блокировки существует долгое время, она переходит в блокировку.

Неисправен датчик температуры подачи (короткое замыкание). Если неисправность была длительной, на дисплее будет отображаться код неисправности 4U и рабочий код 222.

Код ошибки 4Y - датчик температуры

Неисправен датчик температуры подачи (обрыв). Если неисправность существует в течение длительного времени, на дисплее будет отображаться код неисправности 4Y и рабочий код 223.

Код ошибки 6a - Пламя не обнаружено

После 4-й попытки розжига неисправность блокировки переходит в режим блокировки.

6L код ошибки - нет сигнала ионизации во время работы горелки

Произошел перезапуск горелки. При неудачном розжиге отобразится ошибка блокировки 6a, после 4-й попытки розжига неисправность блокировки перейдет в неисправность.

Код ошибки 8Y - реле контроля температуры AT90
  1. Проверьте настройку реле контроля температуры AT90.
  2. Проверьте настройку управления обогревом.
Код ошибки 8Y - неисправен регулятор температуры AT90
Код ошибки 8Y - нет перемычки между клеммами отдельного реле контроля температуры AT90

Если реле контроля температуры не подключено, установите перемычку.

8Y код ошибки - реле контроля температуры заблокированы
  1. Разблокировать реле контроля температуры.
  2. Проверить отвод конденсата.
  3. Не работает конденсатный насос - замените конденсатный насос.
Код ошибки EL.

Неисправный BC20 неисправен - замените.

Код ошибки 3c - ошибка работы вентилятора

Проверить вентилятор и его провод на вилку, при необходимости заменить.

Код ошибки 3L - вентилятор выключился во время задержки
Код ошибки 3P - вентилятор работает слишком медленно

Проверить и при необходимости заменить.

Код ошибки 3 года - вентилятор работает слишком быстро
  1. Проверить и при необходимости заменить.
Код ошибки 4C - ограничитель температуры

Ошибка ограничителя температуры теплообменника или ограничителя температуры дымовых газов.

  1. Проверить: наличие повреждений ограничителя температуры теплообменника / дымовых газов и его соединительного провода, заменить рабочее давление в системе отопления, ограничитель температуры при необходимости заменить насос давления, при необходимости заменить насос, замените предохранитель, при необходимости замените.
  2. Удалить воздух из котла.
  3. Проверить водяной контур теплообменника, при необходимости заменить.
  4. У котлов бустор с перегородкой в ​​теплообменнике проверяют, установлена ​​ли перегородка.
Код ошибки 4U - датчик температуры

Неисправен датчик температуры подачи (короткое замыкание).

Проверить наличие повреждений или короткого замыкания датчика температуры и его проводов, при необходимости заменить.

Код ошибки 4Y - неисправен датчик температуры подающей (обрыв)

Проверить наличие повреждений или обрывов датчика температуры и его проводов, при необходимости заменить.

Код ошибки 6a - Ошибка: пламя не обнаружено
  1. Проверка: подключение защитного провода, открыт ли газовый кран, открыто ли давление газа, подключение к электросети, электроды с проводами, система удаления дымовых газов , при необходимости почистить или отремонтировать.
  2. Проверить соотношение газа и воздуха, при необходимости скорректировать.
  3. Для природного газа: проверьте реле контроля потока газа, при необходимости замените.
  4. При работе с забором воздуха для выгорания помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.
  5. Очистите сливы сифона конденсата.
  6. Снимите мембрану в вентиляторном смесителе, проверьте наличие на ней трещин и загрязнений.
  7. Очистить теплообменник котла котла.
  8. Вставьте KIM правильно, при необходимости замените.
  9. Двухфазная сеть (IT): Установите сопротивление 2 Ом между PE и N на соединении электронной платы.
Код ошибки 6c - в режиме отключения котел регистрирует пламя
  1. Проверить загрязнение электродов, при необходимости заменить.
  2. Проверить систему отвода дымовых газов, при необходимости очистить или отремонтировать.
  3. Проверить влажность электронной платы, при необходимости просушить.
  1. Проверить газовую арматуру, при необходимости заменить.
  2. Очистите сифон конденсата.
  3. Проверить электроды и соединительные провода, при необходимости заменить.
  4. Проверить систему отвода дымовых газов, при необходимости очистить или отремонтировать.
Код ошибки 7L - ошибка времени при первой задержке
Код ошибки 7L - ошибка времени при попытке перезапуска

Замените основной регулятор BC20.

Код ошибки 9L - Неисправная газовая арматура

Неисправный соединительный провод змеевика или газовой арматуры.

  1. Проверить провода, при необходимости заменить.
  2. Заменить газовую арматуру.
Код ошибки 9P - KIM не распознается

Вставьте KIM правильно, при необходимости замените.

Код ошибки EL - неисправен регулятор KIM или основной BC20

Заменить kim. Заменить основной регулятор BC20.

BUDERUS LOGAMAX BUDERUS LOGAMAX КОДЫ ОШИБОК

Код ошибки 1a - выход выхлопных газов на предохранитель потока

Проверьте газоуловитель.

Код ошибки 1 л - выход выхлопных газов в камеру сгорания

Проверить теплообменник на отсутствие загрязнений.

1-й код ошибки - датчик температуры выхлопных газов не обнаружен

Проверить датчик температуры выхлопных газов и соединительный кабель на предмет повреждений.

Код ошибки 2e - недостаточное давление наполнения системы отопления

Проверить давление наполнения, при необходимости его увеличить.

Код ошибки 2P - слишком большая разница температур

Проверьте насос и байпасную линию.

Код ошибки 4С - сработал ограничитель в линии подачи

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на печатной плате, удалить воздух из прибора.

4e код ошибки - датчик температуры в камере горелки не обнаружен

Проверить датчик температуры в камере горелки и соединительный кабель на предмет повреждений.

Код ошибки 4Y - датчик температуры в линии подачи не работает

Проверить датчик температуры и соединительный кабель.

Код ошибки 5H - Связь EMS прервана

Проверьте соединительный кабель и регуляторы.

Код ошибки 6A - Пламя не обнаружено

Газовый кран открыт? Проверить давление в газовой сети, подключение к сети, пусковой электрод кабелем и ионизирующий электрод кабелем.

Код ошибки 6C - После отключения подачи газа обнаружено пламя

Проверить ионизирующий электрод. Проверить газовую арматуру.

8Y код ошибки - перемычка 161 не обнаружена на ST8

Если есть перемычки, вставьте вилку правильно, проверьте внешний ограничитель.В другом случае: перемычка есть?

Код ошибки 9C - Кодирующий штекер Не обнаружен

Правильно вставьте кодирующий штекер, измерьте его и при необходимости замените.

Код ошибки CL - неисправен датчик температуры горячей воды

Logamax U054-24K.

  • Проверить датчик температуры и соединительный кабель на предмет повреждений или короткого замыкания;
  • Неправильно установлен датчик температуры горячей воды.

Логамакс У054-24К.

  • Проверить зону крепления, при необходимости демонтировать датчик и установить заново, используя теплопроводную пасту.
Код ошибки CP - датчик котла не обнаружен

Проверить датчик котла и соединительный кабель.

Код ошибки ER - внутренняя неисправность

Проверить прочность соединительных электрических вилок и пусковых линий, при необходимости заменить печатную плату.

Код ошибки EL - неправильное опорное напряжение

Замените печатную плату.

Код ошибки - Ошибка кнопка сброса ошибки сообщение о неисправности сохранялось слишком долго (более 30 секунд)
  1. Повторно нажмите кнопку сброса и удерживайте ее менее 30 секунд.
  2. Датчик наружной температуры не обнаружен. Проверить датчик температуры наружного воздуха и соединительный кабель на предмет повреждений.

Неисправности котлов Buderus.

Если вы на 100% уверены, в чем именно заключается проблема, которую вы можете решить - немедленно обратитесь в сервисный центр для диагностики и устранения неисправностей.

Горелка не включается

Аварийный выключатель системы отопления находится в положении ВЫКЛ.

Пусковой выключатель системы управления в положении ВЫКЛ - включен.

Неисправные защитные машины - проверьте их работоспособность, при необходимости замените неисправную машину.

Поврежден регулятор температуры котловой воды - проверить и при необходимости заменить неисправные детали.

Ограничитель температуры поврежден - проверьте и при необходимости замените дефектные детали.

Сообщение об ошибке от внешних охранных устройств (например, от устройства контроля уровня воды) - потребитель должен проверить котел Buderus, устранить неисправность и при необходимости заменить элемент.

Сработала система контроля дымовых газов:

  • AW 10 - для удаления системы контроля дымовых газов;
  • AW 50 - подождите не более 15 минут.

Котел включится автоматически при поступлении запроса на тепло. При многократном срабатывании проверьте путь дымовых газов и исправность системы контроля дымовых газов. Если есть дефект, то замените.

Горелка запускается и переходит в режим неисправности. Нет искры в искре

Есть ли звук при образовании искры при снятии кабеля зажигания?

  • Если нет, то заменить трансформатор ходунка;
  • Если да, то - замените складской электрод или электрическую горелку.
Горелка запускается и переключается на неисправность

Все краны запорные газовые закрыты - краны запорные газовые открываются.

Подаваемое давление природного газа больше 8 мбар - в противном случае установите причину и устраните неисправность.

Удаляют ли воздух из газопровода? Удалите воздух, пока не станет возможным газ.

Горелка котла BUDERUS запускается и переключается на неисправность. Нет тока ионизации

Если запутались подключением N и L - устраните ошибку.

Есть ли напряжение между L и PE? В противном случае выполните заземление PE, в этом случае установите разделительный трансформатор.

Плохой контакт провода ионизации - устраните ошибку, в этом случае замените неисправную деталь.

Стоя на ионизационном электроде - исправить поломку.

Неисправность ДВС - замена элемента.

Горелка запускается и переходит в режим неисправности. Ток ионизации менее 1,5 мА

Загрязнение сердечника или керамики ионизационного электрода - очистить ионизационный электрод, при необходимости заменить электрическую горелку.

Звук кипения

Известковые отложения или образование накипи в котле - Очистите водяной контур котла отопления в соответствии с рекомендациями производителя.

При постоянной потере воды установить и устранить причину. При необходимости проведите водоподготовку и установите грязеуловитель.

2017-04-12 Евгений Фоменко

Особенности котлов Buderus.

Немецкая компания Buderus производит котлы, работающие практически на любом виде топлива - твердом топливе, использующем в качестве топлива дрова, уголь, брикеты, уголь, кокс, жидкое топливо, работающие на дизельном топливе, газе и электричестве.Наиболее популярны твердое топливо и газ.

Твердое топливо полностью автономно, может работать без дополнительных источников энергии (без электричества), на различных видах топлива - дровах, угле, коксе, брикетах, торфе. Имеют непрерывный цикл сгорания благодаря большой загрузочной камере и зольнику. Твердотопливные котлы Buderus применяются как в качестве автономной системы отопления, так и совместно с агрегатами, работающими на газе или дизельном топливе.

Подходит для систем, работающих с помощью насосов и систем, циркуляция в которых происходит из-за разницы температур горячей и холодной воды, для открытых систем или с расширительным баком.Они имеют компактные размеры, могут устанавливаться даже в небольших помещениях.

Газовые котлы наиболее распространены из-за доступности и относительно невысокой цены на газ. По типу установки они делятся на настенные и напольные, по типу использования на одноконтурные и двухконтурные. Несмотря на небольшие габариты, настенные котлы имеют большой диапазон мощности - от 14 до 100 кВт, наиболее популярными являются котлы на 24 кВт.

Газовый котел Buderus.

Напольные котлы могут применяться в жилых помещениях и на производстве, имеют большой диапазон мощности до 38 МВт.Как и все газовое оборудование, котлы Buderus Logomax оснащены системой автоматического управления. Во время работы система отображения отображает данные об ошибках и неисправностях.

Наиболее частые коды ошибок и методы устранения неполадок

На примере некоторых самых популярных агрегатов компании - Buderus Logamax U042 24k и Buderus Logamax U072, рассмотрим наиболее частые коды ошибок котла BUDERUS.

Ошибка 6А.

появляется на дисплее при отсутствии подачи газа.Причин такой ситуации может быть множество. Во-первых, нужно ли разряжать газовый кран. Если кран разомкнут, а система выдает ошибку, проверьте надежность подключения защитного провода, соответствие давления в газовой магистрали номинальному, при обнаружении падения давления отрегулируйте.

Также причиной может быть отсутствие питания, нарушение тяги в дымоходе - проверьте тягу зажженной спичкой или свечой. Если пламя не отклоняется в сторону дымохода, значит, он засорен, и его необходимо прочистить.Проверить реле контроля расхода газа, в случае неисправности заменить реле.


Проверить соединения электродов с проводами на предмет загрязнения контактов, очистить их, подключить при обрыве контакта. Если вы долгое время не проводили техосмотр, возможно, вы загрязнили теплообменник, очистите его, согласно описанию в инструкции к котлу.

Причиной неисправности может быть загрязнение жиклеров горелок, их следует очистить с помощью щетки.Возможна поломка газоблока, ремонту практически не подлежит, придется заменить. Иногда причиной может быть отсутствие естественной вентиляции в помещении, где установлен ваш агрегат, открытых дверей, окна или окна.

Ошибка 3ow

также часто появляется на устройствах Budyrus Logomax. Данная неисправность возникает, когда дифференциальное реле не работает при выключении вентилятора, либо вентилятор работает на слишком больших оборотах, необходимо проверить реле и при необходимости заменить его.

Ошибка 4C.

это означает, что сработал ограничитель температуры теплообменника. Это происходит при падении давления в теплотрассе - проверьте и отрегулируйте давление, когда в системе недостаточно воды - учтите, что можно доливать воду только в остывший котел, чтобы не образовывались трещины в теплообменнике из-за к разнице температур.

Система управления котлом Buderus

Может выйти из строя сам термостат, ремонту не подлежит, нужна замена, возможно обрыв или окисление соединения, очистите контакты и подключите их.Причиной крепления навесного блока БУДЕРУС в случае появления на индикаторе кода 4С может быть поломка помпы, замените.

При пересадке котла опустить воздух из него, порядок действий описан в инструкции к прибору. Проверить датчик температуры дымовых газов и подсоединить его к проводам, при обнаружении неисправности, окисления или разрыва устранить. При сгорании предохранителя возникает ошибка, замените его и при нарушении целостности водяного теплообменника потребуется либо его пайка, либо замена.

1Н (1Н)

Ошибка 1H или ошибка 1N появляется на дисплее при превышении температуры дымовых газов. Газовая горелка отключается из-за высокой температуры продуктов сгорания, возможно, из-за загрязнения котла.

Вам необходимо почистить котел, подробные рекомендации по этой процедуре вы найдете в инструкции. Возможно неисправен датчик дымовых газов, замените его. Если такая ситуация возникает при первичном включении агрегата, это также может говорить о неправильно спроектированном, слишком узком дымоходе.

2e.

Сигнализирует о неисправности боидесов Buderus Logomax U042 24K при слишком быстром увеличении расхода потока. Когда на дисплее появляется ошибка 2е, нагрев воды прекращается на 2 минуты.

BUDERUS LOGAMAX U042-24K Панель котла

Что, если это случилось? Чтобы устранить давление воды в системе, при необходимости добавьте ее. Второй причиной может быть блокировка помпы, устраните ее.

2п.

Ошибка 2р - сигнализирует о слишком высокой температуре в контуре отопления.Для его устранения следует открыть сервисные краны, проверить давление воды в системе, очистить фильтры, проверить работоспособность насоса, подключить насос.

3А.

Ошибка 3А означает, что вентилятор не работает. Причиной неисправности в котлах Buderus Logomax U042 24K и Buderus Logamax U072 может стать залипание контактов дифференциального реле, проверьте реле, если ремонт невозможен, замените. Возможно, нарушены контакты в электропроводке или подключены шланги.

Возможно, вышел из строя сам вентилятор - отремонтировать либо заменить. Ошибка появляется на дисплее и затем при нарушении тяги в дымоходе проверить герметичность соединения с помощью щупа с кольцевой прорезью, очистить дымоходные трубы, если они забились.

3с.

Причины возникновения неисправности При возникновении ошибки 3c появляются аналогичные причины возникновения ошибки 3A, а также способы их устранения. Еще одним фактором, в случае появления на индикаторе этого кода, иногда может быть образование конденсата на дифференциальном реле.Для устранения снимаем реле, сушим феном и устанавливаем на место.


3-летние

Когда вентилятор начинает работать слишком быстро, на дисплее отображается ошибка 3Y. Проверить вентилятор и систему отвода выхлопных газов.

4С.

Причины появления на дисплее кода 4C и способы устранения неисправностей описаны выше в наиболее часто повторяющихся ошибках.

6A

Код 6A также является одной из частых ошибок, почему она появляется и как ее исправить, описано выше.

DEF.

Ошибка DEF означает ошибку горелки, ионизация пламени не может произойти после отключения газа или когда давление газа не соответствует номинальному значению системы. В этом случае следует вызвать специалистов из газовой службы для замера давления в системе и его регулировки.

фД.

При нажатии кнопки более 30 секунд на BUDERUS Logomax U072 появляется ошибка FD. Для устранения необходимо еще раз нажать кнопку на время, не более 30 секунд.


Перед тем, как приступить к осмотру и ремонту, в случае неисправности необходимо сбросить ошибку, нажав и удерживая кнопку «Сброс» в течение 5 секунд, когда индикация перестанет мигать и на индикации появятся значения температуры . И если только неисправность повторяется, приступайте к поиску и устранению проблемы.

Прочие поломки

В дополнение к описанным выше, автоматика может подавать сигналы и другие неисправности на Gazcotlah:

  1. Код 4Y появляется на дисплее после температуры охлаждающей жидкости, например, после отключения электричества.
  2. Код CL - неисправность датчика горячей воды. Причина может заключаться в коротком замыкании датчика и проводов, в этом случае придется заменить датчик.
  3. На дисплее загорается значение 9C при неправильной настройке DIP-переключателей (на модели Buderus logomax U042 24K 8). Уточняйте, согласно таблице в инструкции к прибору.
  4. Код
  5. CP выделяется, когда автоматика не видит датчик температуры. В этом случае проверьте контакты подключения датчика и его исправность.Датчик ремонту не подлежит, только замене.
  6. Код
  7. D7 указывает на неисправность в работе газовой арматуры. Проверить подключение газа и работу газового агрегата, если агрегат неисправен, его придется заменить.
  8. Код
  9. C7 сообщает о неисправности вентилятора. Проверьте обслуживание вентилятора, его провода и вилку.

Есть неисправности, которые дисплей не устраняет. Например, если слышен громкий шум воды или вода слишком долго нагревается, следует отрегулировать частоту вращения насоса.Если температура воды на выходе недостаточна, проверьте турбину, при необходимости замените.


При проблемах с розжигом необходимо проверить давление газа, не отключено ли электричество, не окислились ли соединения электродов с проводами, не забит ли дымоход, не была ли горелка не забивается.


Типовые поломки и ремонт настенных котлов Buderus Logamax.Проблема с теплообменником

В последнее время большой популярностью на рынке отопительного оборудования приобрела . Они по праву занимают одно из лидирующих мест в линейке настенных котлов.

Однако, как и любая техника, эти котлы тоже могут сломаться. Конечно, если проводить регулярное техническое обслуживание, Риск выхода из строя вашей техники значительно снижается, потому что при обслуживании специалисты видят, какие неисправности или трудности уже есть, или в ближайшее время могут возникнуть С котлом, а в Заранее устраните причины, которые могли привести к поломке.

Неужели сломался теплообменник?

Одна из самых частых проблем, возникающих в настенных котлах Будырус Логамакс - поломка . Частой причиной выхода из строя теплообменников котлов является так называемая «Жесткая» вода. Получил такое название из-за своего состава, поскольку содержит в избытке соли кальция и магния. И даже если промывка теплообменника не принесла желаемого результата, то его необходимо заменить.Средняя стоимость теплообменников к котлам Buderus Logamax U 022, U 024, U 052, U 054, U 044 - 15 тыс. Руб.

Что нужно для ремонта настенного котла?

Чтобы принять вызов из-за отказа настенного котла Buderus, сервисный инженер должен иметь в своем арсенале, помимо теплообменников, плату светодиодов, двигатель (сервопривод), вентилятор, насос и даже трубку Вентури. Средняя стоимость ремонта такого котла без учета стоимости запчастей обойдется хозяину от 5 до 7 тысяч рублей.Возможно, для кого-то эта сумма покажется завышенной, но гораздо лучше квалифицированный для ремонта котла И снова наслаждаться долгожданным теплом, чем покупать по незнанию, желая самостоятельно отремонтировать ремонт, совершенно ненужные запчасти.

Наша компания неоднократно обращалась к владельцам котлов, которые самостоятельно решили приобрести якобы вышедшую из строя, но тех, кто ошибся в своем выборе и потребовал деньги за возврат. но если запчасть была установлена ​​на оборудовании, она уже не может считаться новой, и замене не подлежит.

Настоятельно рекомендуем для ремонта отопительной техники Buderus обращаться только к квалифицированным специалистам, имеющим необходимые технические приспособления для ремонта. Не поддавайтесь привлекательности дешевого ремонта - 2 тыс. Руб. Настоящий сертифицированный инженер не отремонтирует ваш котел и никогда не даст вам гарантии на его работу.


Газовые котлы Immergaz
Модели Eolo Star, Eolo Mini, Nike Star, Nike Mini, Mitos. Ремонт и регулировка.Установка, установка и подключение. Настройки режимов работы и дополнительного оборудования.
Котлы Kentatsu Furst.
Настенные модели Nobby Smart. Конденсация УМНЫЕ КОНДЕНСЫ. Наружная Сигма, Кобольд. Твердотопливный Элегант, Вулкан. Неисправности и коды ошибок. Описание и характеристики.

___________________________________________________________________________________________

Коды ошибок котла

A - Устройство находится в режиме «Педиффы».Через 15 минут режим «Петрофир» автоматически отключается.

H - Котел Buderus находится в режиме отопления.

(=) H - прибор в режиме ГВС

0a - Активная блокировка часов: Не истекло время задержки между отключением и включением горелки (сервисная функция 2.3b).

0a - продолжительность поддержки в горячем состоянии для GB072-24K: временной интервал поддержки воды в горячем состоянии еще не исчерпан (сервисная функция 2.3F).

0C - включить горелку

0E - теплопотребление меньше минимальной тепловой мощности котла.Котел работает в двухпозиционном режиме.

0H - прибор в состоянии готовности, в тепле нет необходимости.

0L - Газовая арматура открывается, первый раз с задержкой.

0U - котел запускается.

0Y - фактическая температура линии подачи выше указанной. Котел отключается.

2E - Ошибка: активна функция удаления воздуха.

2Н - активная откачка контура отопления и трехходового клапана от заклинивания.

2p - Ограничение градиентов: Слишком быстрый рост температуры в режиме горячего водоснабжения.

5h - Проверка системы управления котлом

h21 - Повреждение датчика температуры ГВС (GB072-24K)

Снимите датчик температуры.

Проверить соединительный кабель на обрыв и короткое замыкание, в случае повреждения заменить.

0Y - Температура на датчике линии подачи выше 95 C.

Это сообщение может появиться при отсутствии неисправности, если все клапаны на радиаторах неожиданно закрываются, или после выбора горячей воды на GB072-24k.

Проверить наличие повреждений или короткого замыкания датчика температуры подачи и его проводов, при необходимости заменить.

0Y - Высокая температура на датчике температуры горячей воды

Проверьте правильность положения датчика.
Проверьте, и если он неисправен, замените
Вставьте KIM правильно, при необходимости замените

2p - Ограничение градиентов: слишком быстрое повышение температуры в режиме нагрева

Проверьте рабочее давление в системе отопления. Краны открытого типа.
Электрическое подключение насоса отопительного контура к главному регулятору BC20.
Проверить или заменить насос отопительного контура.
Правильно установите мощность насоса или его характеристику и договоритесь с максимальной мощностью.

3а - вентилятор не работает. Проверьте и, если он неисправен, замените

3F - горелка и вентилятор работали 24 часа без перебоев и отключались на короткое время в целях безопасности.

4С - сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов котла Buderus. Если неисправность блокировки существует долгое время, она переходит в блокировку.

4U - неисправен датчик температуры подающей (короткое замыкание).Если неисправность существует в течение длительного времени, на дисплеях будет отображаться код неисправности 4U и рабочий код 222

4Y - неисправен датчик температуры подачи (обрыв). Если неисправность существует в течение длительного времени, на дисплеях будет отображаться код неисправности 4Y и рабочий код 223

6A - пламя не обнаружено. После 4-й попытки зажигания неисправность блокировки переходит в блокировку.

6л - нет сигнала ионизации во время работы горелки. Происходит перезапуск горелки.При неудачном розжиге будет отображаться ошибка блокировки 6а, после 4-й попытки розжига неисправность блокировки переходит в отказ

8Y - сработало реле контроля температуры AT90. Проверьте настройку реле контроля температуры AT90. Проверьте настройку управления нагревом.

8Y - неисправно реле контроля температуры AT90. Проверить наличие повреждений или короткого замыкания датчика температуры и его проводов, при необходимости заменить.

8Y - Перемычка между клеммами отдельного реле контроля температуры AT90 отсутствует.
Если реле контроля температуры не подключено, установите перемычку.

8Y - Реле контроля температуры заблокировано
Разблокируйте реле контроля температуры. Проверить отвод конденсата.
Конденсатный насос не работает - замените конденсатный насос.

EL - неисправен главный регулятор BC20 - заменить

3C - ошибка работы вентилятора. Проверить вентилятор и его провод вилкой, при необходимости заменить.

3л - вентилятор выключен во время задержки. Проверить и при необходимости заменить.

3П - вентилятор работает слишком медленно. Проверить и при необходимости заменить.

3 года - Вентилятор работает слишком быстро. Проверить и при необходимости заменить. Проверить систему отвода дымовых газов, при необходимости очистить или отремонтировать.

4C - неисправность ограничителя температуры теплообменника или ограничителя температуры дымовых газов.
Проверка: наличие повреждений ограничителя температуры теплообменника / дымовых газов и его соединительного провода, заменить рабочее давление в системе отопления, ограничитель температуры при необходимости заменить насос давления, при необходимости заменить насос , замените предохранитель, при необходимости замените.
Удалить воздух из котла. Проверить водяной контур теплообменника, при необходимости заменить.
У котлов бустор с перегородкой в ​​теплообменнике проверяют, установлен ли перегородка.

4U - неисправен датчик температуры подающей (короткое замыкание). Проверить наличие повреждений или короткого замыкания датчика температуры и его проводов, при необходимости заменить.

4Y - неисправен датчик температуры подачи (обрыв). Проверить наличие повреждений или обрывов датчика температуры и его проводов, при необходимости заменить.

6a - Ошибка: пламя не обнаружено.
Проверка: подключение защитного провода, открыт ли газовый кран, давление газа открыто, подключение к электросети, электроды с проводами, система удаления дымовых газов, при необходимости, очистить или отремонтировать. Проверить соотношение газа и воздуха, при необходимости скорректировать. Для природного газа: проверьте реле контроля расхода газа, при необходимости замените. При работе с забором воздуха для выгорания помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.
Очистите сливы сифона конденсата. Снимите мембрану в вентиляторном смесителе, проверьте наличие на ней трещин и загрязнений. Очистить теплообменник котла котла.
Проверить газовую арматуру, при необходимости заменить. Вставьте KIM правильно, при необходимости замените. Двухфазная сеть (IT): Установите сопротивление 2 Ом между PE и N на соединении электронной платы.

6C - В режиме отключения котел регистрирует пламя.
Проверить загрязнение электродов, при необходимости заменить.

Проверить влажность электронной платы, при необходимости просушить.

6C - После отключения подачи газа обнаружено пламя.
Проверить газовую арматуру, при необходимости заменить. Очистите сифон конденсата.
Проверить электроды и соединительные провода, при необходимости заменить.
Проверить систему отвода дымовых газов, при необходимости очистить или отремонтировать.

7L - ошибка времени при первой задержке. Заменить основной регулятор BC20.

7L - ошибка времени при попытке перезапуска.Заменить основной регулятор BC20.

9L - Неисправность соединительного провода змеевика или газовой арматуры

9L - Неисправность газовой арматуры
Проверьте провода, при необходимости замените. Заменить газовую арматуру.

9р - КИМ не распознается. Вставьте KIM правильно, при необходимости замените.

EL неисправен, чем KIM или основной регулятор BC20. Замени ким. Заменить основной регулятор BC20.

Неисправности котлов Buderus.

1. Горелка не включается

Аварийный выключатель системы отопления находится в положении ВЫКЛ.
Пусковой выключатель системы управления в положении ВЫКЛ - включен.
Неисправные защитные машины - проверьте их работоспособность, при необходимости замените неисправную машину. Поврежден регулятор температуры котловой воды - проверить и при необходимости заменить неисправные детали. Ограничитель температуры поврежден - проверьте и при необходимости замените неисправные детали.

Сообщение об ошибке от внешних охранных устройств (например, от предохранительного устройства контроля уровня воды) - потребитель должен проверить котел Buderus, устранить неисправность и при необходимости заменить элемент

Система контроля дымовых газов сработала - AW 10: для сброса системы контроля дымовых газов.AW 50: Подождите не более 15 минут. Котел включится автоматически, если поступит запрос на тепло. При многократном срабатывании проверьте путь дымовых газов и исправность системы контроля дымовых газов. Если есть дефект, то замените.

2. Горелка запускается и переходит в режим неисправности. В зажигании нет искры.

Есть ли звук при образовании искры при снятии кабеля зажигания? - Если нет, то: замените складской трансформатор.Если да, то замените складской электрод или электрическую горелку.

3. Горелка запускается и переходит в аварийный режим.

Все краны запорные газовые закрытые - краны запорные газовые открытые.
Подаваемое давление природного газа больше 8 мбар - если нет, то: установить причину и устранить неисправность. Удаляют ли воздух из газопровода? - Удаляйте воздух до тех пор, пока не станет возможным воспламенение газа.

4. Горелка котла BUDERUS запускается и переходит в режим неисправности. Ток ионизации отсутствует.

Если запутались соединением N и L - устраните ошибку.
Есть ли напряжение между L и PE? - Если нет, то: выполните заземление PE, в этом случае установите разделительный трансформатор. Плохой контакт провода ионизации - устраните ошибку, в этом случае замените неисправную деталь. Ставим на ионизационный электрод - исправляем поломку. Неисправность машины внутреннего сгорания - замена элемента.

5. Горелка запускается и переходит в режим неисправности. Ток ионизации меньше 1.5 мА.

Загрязнена сердцевина или керамика ионизационного электрода - для очистки ионизационного электрода при необходимости заменить электрическую горелку.

6. Звуки кипения

Известковые отложения или образование накипи в котле - Очистите водяной контур котла отопления в соответствии с рекомендациями производителя. При постоянной потере воды установить и устранить причину. При необходимости проведите водоподготовку и установите грязеуловитель.

Система управления Buderus Logamatic

Режимы и рабочие параметры автоматизации Logamatic 2107

Поворачивая ручку переключателя, вы можете отобразить измеренные параметры со всех подключенных датчиков температуры, а также часы работы.

Последовательно отобразятся следующие параметры:

Температура котловой воды.
- температура горячей воды.
- Наружная температура (текущее значение без учета теплоизоляции здания).
- Температура линии температуры отопительного контура 2 (при наличии модуля FM 241).
- Температура солнечного коллектора (при наличии модуля солнечного коллектора FM 244).
- Температура горячей воды из солнечного коллектора (при наличии модуля солнечного коллектора FM 244).
- Комнатная температура, отопительный контур 1 (если подключено дистанционное управление).
- Комнатная температура, отопительный контур 2 (если подключено дистанционное управление).
- Температура дымовых газов (если подключен датчик температуры дыма).
- Часы работы горелки.
- часы работы 2-го уровня горелки (при наличии модуля FM 242 2-й ступени).
- Часы работы насоса солнечного коллектора (при наличии модуля солнечного коллектора FM 244).

Кнопки системы управления Buderus Logamatic 2107 имеют те же функции, что и кнопки на пульте дистанционного управления.На пульте дистанционного управления можно установить режим работы отопительных контуров, оборудованных этим пультом дистанционного управления. Кнопки для установки режима работы на
Система управления в этом случае остается «без функций», хотя светодиоды будут показывать установленный режим.

При наличии двух отопительных контуров работают режимы работы и светодиоды:

Для обоих отопительных контуров одновременно, если дистанционное управление не установлено,
- для отопительного контура без дистанционного управления, если дистанционное управление установлен на другом отопительном контуре,
- Нет для одного отопительного контура, если для двух контуров установлено дистанционное управление (светодиоды показывают режим работы последнего обслуживаемого отопительного контура или контур горячего водоснабжения).

В системе управления можно установить: автоматический режим / ручной режим.

Автоматический режим

Отопительная установка работает по программе отопления, предустановленной на заводе. Это значит, что дом будет отапливаться, а приготовление горячей воды будет происходить в определенное время. Обычно ночью отопление работает с пониженной температурой по сравнению с дневным режимом.

Имея систему управления Buderus Logamatic 2107, не нужно каждый вечер закрывать, а утром снова открывать термостатические регуляторы.Переключение между нормальным (дневным) режимом и режимом пониженной температуры (ночным режимом) происходит автоматически.

Момент времени, в который отопительная установка переходит из нормального (дневного) режима в режим пониженной температуры (ночной режим), устанавливается на заводе в стандартной программе. Если вы хотите эту настройку, вы или специалист, обслуживающий отопительную установку, можете поменять.

Ручной режим

Если, например, вы хотите, чтобы отопление вечером работало дольше, а утром включалось позже, то для этого нужно вручную выбрать нормальный (дневной) режим отопления или пониженную температуру режим (ночной режим).Выбранный режим работы будет работать постоянно.

Выбор автоматического режима

Вместе с зеленым светодиодом (светодиодом) над кнопкой «Авто», светодиод также горит над кнопкой «Дневной режим» или «Ночной режим» - в зависимости от того, какой режим отопления включен в данный момент. на. Изменение нормального режима на режим пониженной температуры автоматически действует для временной программы.

Если имеется два отопительных контура, и только один из них имеет дистанционное управление, то индикация светодиодов на системе управления действует для отопительного контура без дистанционного управления.Нажмите кнопку «AUT», чтобы выбрать автоматический режим. Отопительная установка работает по предустановленной на заводе программе отопления, это означает, что дом будет отапливаться, а приготовление горячей воды будет происходить в определенное время.

Режимы работы Buderus Logamatic 4211

Установка комнатной температуры для других отопительных контуров

Отопительная установка может работать с несколькими контурами. Если вы хотите изменить комнатную температуру для отопительного контура, отличного от выбранного в последний раз, то выбирается нужный контур.

В зависимости от оснащения отопительной установки можно выбрать следующие контуры:

- MEC от Konter.
- Взлетает. Konter 0 - 8

Если Mes2 назначено несколько отопительных контуров, то температуру можно регулировать только вместе. В противном случае появится сообщение об ошибке «Настройка невозможна. Mec from Konter. Babe». Выберите в этом случае «MEC from Konter».

Откройте крышку. Удерживая нажатой кнопку «отопительный контур» и ручку управления, выберите нужный контур.Отпустить кнопку «отопительный контур». Выбран показанный отопительный контур. Сразу после выбора отопительного контура экран переключается на постоянную индикацию. Зажмите кнопку «Температура». Сначала появится отопительный контур, для которого выставлена ​​температура.

Примерно через 2 секунды на экране отобразится текущая заданная температура и рабочий режим. В системе управления Buderus Logamatic 4211 установите желаемую температуру (здесь: «21c») для отопительного контура.Отпустите кнопку, чтобы сохранить введенное значение. Теперь дневной свет
Температура в помещении установлена ​​на 21c. После этого появится постоянная индикация.

Отопительные контуры с пультом Mec2

При установке указываются специалисты отопительной фирмы, регулировка каких отопительных контуров должна происходить с пульта Mec2. Эти нагревательные контуры получили название «MEC from Konter».

Следующие настройки выполняются на Mec2 одновременно для всех отопительных контуров MEC:

- Установка комнатной температуры.
- Настройка переключения лето / зима.
- Выбор режима работы.
- Включение функции «Отпуск».
- Включение функции «Перерыв».

Если выбран один контур отопления, назначен MES2, а затем выполняется одна из вышеуказанных настроек, появляется сообщение об ошибке «Настройка невозможна. MEC из распределения. BYBOP». Выберите «MEC from Konter». Для программирования этих настроек.

Отдельные контуры отопления

Следующие настройки системы управления могут быть выполнены только отдельно для каждого контура отопления:

- Выбор стандартной программы.
- Изменение смещения стандартной точки сдвига программы.
- Добавление или удаление точек переключения.
- Объединение или удаление отопительных периодов.
- Создание новых программ отопления, ГВС или циркуляционного насоса.

Если выбрано «MEC from DistributionTur», а затем выполняется одна из вышеперечисленных настроек, появляется сообщение об ошибке «HEBO3MOD Timer. OTD.OT. Konter Baib. Программируйте эти настройки отдельно для каждого отопительного контура.

Настройка режим циркуляции для Buderus Logamatic 4211

Циркуляционный насос обеспечивает практически немедленную подачу горячей воды к точкам водоотведения.Для этого дважды в час включают циркуляционный насос на три минуты и подачу горячей воды по отдельной циркуляционной магистрали.

Этот интервал может быть изменен специалистом теплотехники на сервисном уровне.

Режим циркуляции можно изменить следующим образом:

Откройте крышку.
Удерживая нажатой кнопку «отопительный контур» и ручку управления, установите «Циркуляция».
Отпустить кнопку «отопительный контур».
На экране появляется постоянная индикация.

Выберите один из следующих режимов циркуляционного насоса:

«Пост. Нагрузка»
Циркуляционный насос работает независимо от отопительных контуров с заданным интервалом.
Нажмите кнопку «Дневной режим», чтобы выбрать постоянный режим работы.

«МАШИНА».
Циркуляция начинает работать с заданным интервалом за 30 минут до включения первого отопительного контура и перестает работать с последним отопительным контуром (заводская настройка).
Вы также можете ввести свою собственную программу для циркуляционного насоса.
Нажмите кнопку «AUT», чтобы выбрать автоматический режим.
Примерно через 3 секунды на экране появится постоянная индикация.

«При загрузке гув»
Циркуляционный насос не включается.
При нажатии кнопки «Горячая вода» циркуляционный насос включается только на время.
Нажмите кнопку «Ночной режим», чтобы выключить циркуляцию.
Примерно через 3 секунды на экране появится постоянная индикация.

Buderus Logamatic Fault Indication

Стратегический датчик линии подачи

Требуются все доступные шаги.
Датчик линии подачи не подключен, подключен неправильно или неисправен.

Проверьте подключение датчика линии подачи.
Замените датчик линии подачи или модуль FM 447.

Датчик наружной температуры

Передает минимальную внешнюю температуру.
Датчик температуры наружного воздуха подключен неправильно, например, в нескольких котлах, он не подключен к системе управления с адресом 1.

Прервана связь с системой управления с адресом 1.
Проверьте, подключен ли датчик наружной температуры к желаемой системе управления.
Проверить связь с адресом 1.
Заменить датчик наружной температуры или модуль котла ZM 432.

Датчик линии подачи 1-8

Смеситель полностью открыт.
Если в MEC 2 был выбран привод / смеситель, система управления запрашивает соответствующий датчик линии подачи. Неисправен модуль или система управления FM 441 / FM 442. Проверить подключение датчика.
Если неисправный отопительный контур должен работать как контур без смесителя, то проверить, установлен ли МЭК 2 / сервисный уровень / отопительный контур - исполнительный орган: строка «Нет».
Заменить модуль FM 441 / FM 442.

Датчик горячей воды

Нагрев воды не происходит. Датчик не подключен, подключен неправильно или неисправен.

Проверить подключение датчика. Заменить датчик или модуль FM 441.

Вода остается холодной

Постоянные попытки загрузки бака-водонагревателя при низкой температуре питающей линии котла.

Неправильно подключенный или неисправный датчик. Неправильно расположенный датчик.
Неправильно подключенный или неисправный загрузочный насос.
Неисправен модуль FM 441 или система управления.

Проверить работу датчика и загрузочного насоса. Заменить модуль FM 441.
Проверьте расположение датчика на баке водонагревателя.

Термическая дезинфекция

Термическая дезинфекция прервана.
Не хватает тепловой мощности котла, так как, например, при проведении термической дезинфекции поступает запрос на тепло от других потребителей (контуров отопления).
Неправильно подключенный или неисправный датчик.Неправильно подключенный или неисправный загрузочный насос.
Неисправен модуль FM 441 или система управления.
Выбирайте термическую дезинфекцию в то время, когда потребители не получают дополнительную потребность в тепле. Проверить работу датчика и загрузочного насоса и при необходимости заменить их. Заменить модуль FM 441.

Пульт дистанционного управления 1-8

Так как фактическая температура в помещении не измеряется, программы регулировки температуры, оптимизация включения и авторы не работают.приспособление.
Система управления работает по последним параметрам, установленным на пульте дистанционного управления.
Неправильно подключенный или неисправный пульт дистанционного управления.
Проверьте работу / подключение пульта дистанционного управления. Это необходимо для проверки адресации пульта дистанционного управления. Заменить пульт дистанционного управления / функциональный модуль.

Связь с отопительным контуром в норме 1-8

Неправильная адресация пульта дистанционного управления.
Дистанционное управление выполнено неправильно.
Неисправность дистанционного управления.Неисправная система управления.
Проверьте работу / подключение пульта дистанционного управления.
Заменить дистанционное управление / функциональный модуль.

Подключение к котлу 2-3

Требуются 2 или 3 ступени котла.
Система управления с адресом 2 или 3 не найдена на CAN-BUS, хотя она установлена ​​на MEC 2 в меню стратегии.
Отказ стратегического модуля FM 447 или системы управления.
Проверьте системы управления адресацией. Проверить соединение с CAN-BUS.
Ошибка настройки стратегии на MEC 2, проверьте количество котлов.
Замените стратегический модуль FM 447.

Датчик температуры котловой воды

Котел работает на максимальной мощности.
Возможен аварийный режим работы через терморегулятор.

Заменить датчик температуры котловой воды или котловой модуль ZM 432.

Дополнительный датчик котла


Смесители полностью открыты. Невозможно регулировать ECOSTREAM.

Датчик не подключен, подключен неправильно или неисправен.
Неисправен котловой модуль ZM 432 или система управления.Проверить подключение датчика.
Заменить дополнительный датчик котла или котловой модуль ZM 432.

Холодный холод

Защита котла (от замерзания и образования конденсата) не предусмотрена.
Котел включен на максимальную мощность.
Регулятор или переключатель температуры не установлен в положение «AUT».
Нет подачи топлива. Неправильно расположенный датчик.
Неисправен датчик температуры котловой воды.
Проверьте настройку регулятора температуры или переключите в положение «AUT».
Проверить наличие и подачу топлива. Проверьте расположение датчика.
Заменить датчик температуры котловой воды.

Горелка

Защита котла (от замерзания) не может быть обеспечена. Нет горячей воды.
Горелка неисправна, поэтому на клемму Br 9 подается сигнал 230 В.
Неисправен котловой модуль ZM 432 или система управления.
Устранить неисправность согласно указаниям документации на отопительный котел или горелку.
Проверить сигнал неисправности от горелки на клемму Br 9 (230 В).
Если есть сигнал: проверьте работу горелки. При отсутствии сигнала: Заменить модуль ZM 432.

Цепь безопасности

Защита котла (от замерзания) не может быть обеспечена.
Ограничитель безопасности кондуктивный СТБ.
Неисправна система управления.
Найдите причину срабатывания STB и затем разблокируйте STB, нажав кнопку подавления помех.
Проверьте, подключен ли внешний STB.

Внешняя помеха котла (КС)


Неправильно подключенный вход неисправности котельного модуля ZM 432.
Неисправность внешних компонентов или их неисправность.
Проверить работу внешних компонентов и при необходимости отремонтировать / заменить.

Датчик уходящих газов

Невозможно определить костную температуру дымовых газов.
Датчик не подключен или подключен неправильно.
Датчик или система управления неисправны.
Проверьте подключение датчика.

Граница отходящих газов

Нет реакции на регулирование. В котле много сажи.
Неисправен датчик дымовых газов.
Необходимо очистить котел.
Проверьте подключение и работу датчика.

Насос с внешним натягом 1-8

Нет реакции на регулировку.
WF 1/2 Функциональная функция Функциональная функция Функция FM 441 / FM 442 Открыть.
Внешний подключенный насос отопительного контура неисправен или имеет дефект.
Проверить работу подключенного насоса отопительного контура.
Заменить соответствующий модуль.

Приемная Eco-BUS

Нет реакции на регулировку. Неправильная адресация кодирующего переключателя, расположенного за MEC 2 в контроллере CM 431.
Пример ошибки: установка с системой управления и положением кодирующего переключателя больше 0.
Проверьте установку кодирующего переключателя:
Положение 0: есть только один участник шины-шины.
Позиция 1: Home Master Management System (ожидаются другие участники Автобусного автобуса!).
Позиция больше 0: Остальные участники автобуса-покрышки.

Конфигурация питающего трубопровода

Невозможно поддерживать рабочие условия котла.
При конфигурации (стратегии) ​​питающего трубопровода были указаны разные типы котлов.
При ECOSTREAM-регулировании через исполнительные органы отопительного контура все котлы должны иметь одинаковые настройки.

No Master

Защита котла не может быть обеспечена.
Невозможно приоритетное горячее водоснабжение.
Учитывается минимальная температура наружного воздуха.
Основная система управления Master (адрес 1) выключена или отсутствует система управления с адресом 1.
Проверьте адреса участников шины Bus. Основная система управления Master должна иметь адрес 1.
Проверьте соединение шины BUS с адресом 1.

Датчик обратной линии

Невозможно регулировать температуру обратной линии.
Датчик не подключен, подключен неправильно или неисправен.
Датчик или система управления неисправны. Проверить подключение датчика.

Инертный анод

Без удара. На внешнем входе WF 1/2 есть напряжение.
Модуль или система управления неисправны. Замените инертный анод.
Заменить модуль FM 441 в системе управления.

BUDERUS GB142 Котлы

Найдите сертифицированного специалиста по отоплению и охлаждению в вашем районе

Обратитесь к местному эксперту с самым высоким рейтингом, чтобы он помог со всеми потребностями вашего дома в области отопления, вентиляции и кондиционирования воздуха.

Связаться с профессионалом

«2000 $ + на ремонт и обслуживание через 5 лет»

Крайне неудовлетворен

Этот аппарат представляет собой ненадежную денежную яму (до сих пор 2000 долларов на запчасти и обслуживание на моей установке 2010 года), которая оставит вас с повреждением вашего дома, когда оно выйдет из строя без предупреждения. Я провожу много времени, проверяя коды в своем подвале и говорю семье, что мы не можем приехать в холодную погоду. Я купил автоматический дозвонщик с предупреждением о зависании, чтобы я мог уехать на выходные.Мой продавец пропана отлично отвечал на звонки без обогрева, но они говорят, что мне нужно выбросить эту штуку. Их перестали продавать четыре года назад. Хотелось бы, чтобы субподрядчик-сантехник, который поставил мою, посмотрел на запись - но он, вероятно, купил это устройство дешево, потому что правда стала известна. Главный офис компании (Buderus USA в Нью-Гэмпшире) находится в часе езды от моего дома - на мой подробный запрос по электронной почте нет ответа. Интересно, что они не являются членами Better Business Bureau в своей местности. В качестве альтернативы мои парни, работающие с пропаном, рекомендуют не возвращаться к блокам с КПД 85%, которые другие предлагали онлайн (из-за их относительной надежности по сравнению с блоками 95%).Они установили несколько высокоэффективных котлов Viessmann Vitodens, в том числе в одном из своих домов и два в своем магазине. Они им очень нравятся по всем причинам, по которым им не нравится Buderus, и они дадут мне оценку для удаления Buderus и установки Viessmann. Похоже, что у американской компании должно быть место, чтобы сделать некоторые из них! Я предполагаю, что, учитывая начальную стоимость Buderus, ремонт и замену, я потратил 17 000 долларов на установку «высокоэффективного» пропанового котла для лучистого тепла в трех комнатах и ​​обеспечения минимально достаточного количества горячей воды.Это не считая самой сияющей работы. Между тем, работает масляная печь с горячим воздухом Williamson 2002 года, которая обогревает остальные 6 комнат, и ее чистка обходится в 100 долларов в год. Кто-то действительно должен принять это как групповой иск.

Крайне неудовлетворен

Как сантехник я потратил более 20 лет на установку систем отопления и т. Д. Этот Buderus (Bosch) - серьезная денежная ловушка для клиентов и источник больших денег для любого обслуживающего персонала, который хочет поработать с ними. .Когда я вижу положительные отзывы об этой компании, я не могу не думать, что это люди из Нью-Гэмпшира, которые работают в компании, или они сервисные специалисты, получающие огромную прибыль от этих ужасных систем, я могу часами рассказывать о Будерусе (Bosch ) и не могу поверить, что они все еще в бизнесе. ДОБАВЛЕНО 25.01.16: Во-первых, если вы не обслуживаете его хотя бы раз в год, он очень быстро забивается и выходит из строя. Минимальное обслуживание означает отключение газа, отключение нагнетателя, электрическое соединение, отключение подачи газа, снятие верхней части теплообменника, всей пластины горелки, прокладки и т. Д.И снятие нижней части прокладки теплообменника, перегородки и т. Д. Вы должны сделать это дважды, потому что сначала минеральное масло, а второй раз вода. Не говоря уже о других ремонтах, таких как воспламенитель, датчик и длинный список других . Не многие подрядчики дотронутся до Будеруса. У них есть проблемы с подачей и возвратом, а также с тем, как они подключаются к гидравлическому коллектору, они протекают, а соединения реле давления внутри котла иногда протекают, и их быстро становится действительно трудно разобрать.Я пытаюсь убедить Buderus помочь клиенту сейчас с гарантией, и они находят в книге все оправдания, аннулирующие гарантию, чтобы не помочь ему. Им придется соблюдать его гарантии. Я шокирован тем, что юрист не разместил в газете рекламу на одной странице и не подал коллективный иск, потому что в случае с моим клиентом они будут платить большие суммы. Этот котел - огромная ошибка для тех, кто хочет сэкономить на топливе, вам будет грустно, что вы сначала не поговорили со мной.

«Полное барахло / Я мог бы написать книгу»

Крайне неудовлетворен

Наш котел был установлен в 2008 году и ни разу не прошел отопительный сезон без полного отключения два или три раза с минимум одним ремонтом.Чаще всего требовалось несколько ремонтов каждый год, причем все это происходило за дополнительную плату, превышающую первоначальную установку. Я являюсь генеральным подрядчиком в Нью-Йорке и нанял очень компетентного и профессионального установщика для выполнения работ по HVAC в моем загородном доме. В 2009 году после нескольких сбоев с неуловимыми причинами мы протестировали нашу воду в качестве последнего средства устранения проблемы с датчиком давления. Затем мы заменили вентиляторы, конденсатоотводчик, печатную плату, uba, компьютер и жгут проводов, которые намокли из-за протекающих конденсатных ловушек и так далее.Представители Buderus - хорошие люди, но бесполезные (это не их вина, я уверен, что это исходит сверху). В 2013 году, после многих лет неспособности полностью устранить код ошибки 3c / 217 / p17, представитель рекомендовал полное и полное обслуживание всех элементов котла, как электрических, так и механических, что не помогло решить проблему. Оказалось, что 3c - это код ошибки, который они еще не выяснили и не знали, что делать, чтобы исправить его до 2015 года. В следующем году, наконец, я выброшу Buderus на помойку и куплю новый бренд.Если вы еще не можете использовать «кучу мусора»; Одна вещь, которую я рекомендую, - это сфотографировать или записать на видео все коды ошибок и сохранить все квитанции о ремонте. Полезно записывать историю проблем, чтобы вы могли отслеживать, какие исправления вы выполнили, и какие решения либо сработали, либо не сработали. В конце концов, я мог бы написать книгу о том, как эффективно поддерживать работу сломанных котлов Buderus.

Крайне неудовлетворен

Полное дерьмо.Алюминиевый теплообменник выйдет из строя на каждом, что продают. Наша длилась 7 лет. Поклонник погас на нем через 2 года. Борьба с ними по гарантии, коллективный иск должен быть следующим. Мой сантехник больше не будет их устанавливать. Только теплообменники из нержавеющей стали. Никогда не пользуйтесь этой компанией!

«Если вы любите головную боль, купите будерус»

Крайне неудовлетворен

Я мог бы рассказать девятилетнюю ужасную историю о моем опыте в Будероусе, но просто прочитал все истории на этой странице.Мне снились все эти кошмары. Последней проблемой было отверстие размером 1 1/2 x 1/4 дюйма в заводской выхлопной трубе, которое, вероятно, оставалось незамеченным в течение года. Закачка углекислого газа в мой дом. Назвали Buderous - они не были удивлены. Это была последняя капля. Я сижу за кухонным столом и пью кофе, наблюдая, как «Будерус» загружается в мусоровоз. Не могу передать, как хорошо я от этого себя чувствую!

Лучшие продукты для обогрева и охлаждения

См. Рейтинги и обзоры лучших печей, кондиционеров, тепловых насосов, котлов и т. Д.

Бренды HVAC

Узнайте больше о системе отопления и охлаждения вашего дома с помощью наших руководств, инструкций, часто задаваемых вопросов, советов и многого другого.


Газовый двухконтурный котел Buderus. Коды ошибок котлов Buderus Немецкие газовые котлы Buderus Logamax для частного дома

Аппарат находится в режиме «Педиффы». Через 15 минут конвейерный режим автоматически отключается.

Уточните цены и купите отопительное оборудование и сопутствующие товары, которые у вас есть.Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей РФ и странам СНГ.

Код ошибки H - режим отопления

Котел Buderus в отоплении.

Код ошибки (=) H - режим ГВС

Аппарат в режиме ГВС.

Код ошибки 0a - Блокировка

Блокировка часов активна: не истекло время задержки между отключением и включением горелки (сервисная функция 2.3b).

Код ошибки

0a для GB072-24K

Продолжительность поддержки в горячем состоянии: временной интервал поддержки воды в горячем состоянии еще не исчерпан (сервисная функция 23F).

Код ошибки 0c - горелка

Включите горелку.

Код ошибки 0E - Включение режима

Расход тепла меньше минимального котла, производящего тепло. Котел работает в двухпозиционном режиме.

Код ошибки 0h - нужно прогреть

Аппарат готов, в тепле нет необходимости.

Код ошибки 0L - Задержка

Газовая арматура открывается, первая задержка.

Код ошибки 0U - Выполнить

Котел запускается.

Код ошибки

0Y - температура выше указанной

Фактическая температура линии подачи выше указанной. Котел отключается.

Код ошибки 2E - удаление воздуха

Ошибка: активная функция удаления воздуха.

Код ошибки 2H - защита насоса

Защита насоса контура отопления и трехходового клапана от энкодера активна.

Код ошибки 2p - повышение температуры

Ограничение градиентов: слишком быстрое повышение температуры в режиме горячей воды.

  1. Краны сервисные открытого типа.

Код ошибки 5H - Системный тест

Тестовая система управления котлом.

код ошибки h21 - датчик температуры

Повреждение датчика температуры ГВС (GB072-24K).

  1. Снимите датчик температуры.
  2. Проверить соединительный кабель на обрыв и короткое замыкание, в случае повреждения заменить.

0Y код ошибки - температура на датчике линии подачи более 95 ° C

Это сообщение может появиться при отсутствии неисправности, если все клапаны на радиаторах неожиданно закрываются, или после выбора горячей воды в GB072-24k.

  1. Проверить рабочее давление в системе отопления.
  2. Краны открытого типа.
  3. Электрическое подключение насоса отопительного контура к главному регулятору BC20.
  4. Проверить или заменить насос отопительного контура.
  5. Правильно установите мощность насоса или его характеристику и договоритесь с максимальной мощностью.
  6. Проверить наличие повреждений или короткого замыкания датчика температуры подачи и его проводов, при необходимости заменить.

Код ошибки 0Y - Высокая температура на датчике температуры горячей воды

  1. Проверьте правильность положения датчика.
  2. Проверьте его и, если он неисправен, замените.

Код ошибки 3a - вентилятор не работает

Проверить и, если неисправен, заменить.

Код ошибки 3F - перерыв в работе

Горелка и вентилятор работали 24 часа без перебоев и отключались на короткое время в целях безопасности.

Код ошибки 4c - Блокировка

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов котла Buderus.Если неисправность блокировки существует долгое время, она переходит в блокировку.

Неисправен датчик температуры подачи (короткое замыкание). Если неисправность была длительной, на дисплее будет отображаться код неисправности 4U и рабочий код 222.

Код ошибки 4Y - датчик температуры

Неисправен датчик температуры подачи (обрыв). Если неисправность существует в течение длительного времени, на дисплее будет отображаться код неисправности 4Y и рабочий код 223.

Код ошибки 6a - Пламя не обнаружено

После 4-й попытки зажигания неисправность блокировки переходит в блокировку.

Код ошибки 6L - нет сигнала ионизации во время работы горелки

Произошел перезапуск горелки. При неудачном розжиге отобразится ошибка блокировки 6a, после 4-й попытки розжига неисправность блокировки перейдет в неисправность.

Код ошибки 8Y - реле контроля температуры AT90

  1. Проверьте регулировку реле контроля температуры AT90.
  2. Проверьте настройку управления обогревом.

Код ошибки 8Y - неисправен регулятор температуры AT90

Код ошибки 8Y - Нет перемычки между выводами отдельного реле контроля температуры AT90

Если реле контроля температуры не подключено, установите перемычку.

Код ошибки 8Y - реле контроля температуры заблокированы

  1. Разблокировать реле контроля температуры.
  2. Проверить отвод конденсата.
  3. Конденсатный насос не работает - замените конденсатный насос.

Код ошибки EL.

Неисправный BC20 неисправен - замените.

Код ошибки 3c - ошибка работы вентилятора

Проверить вентилятор и его провод вилкой, при необходимости заменить.

Код ошибки

3L - вентилятор выключился во время задержки

Код ошибки 3P - вентилятор работает слишком медленно

Проверить и при необходимости заменить.

3Y код ошибки - вентилятор работает слишком быстро

  1. Проверить и при необходимости заменить.

Код ошибки 4C - ограничитель температуры

Ошибка ограничителя температуры теплообменника или ограничителя температуры дымовых газов.

  1. Проверить: наличие повреждений ограничителя температуры теплообменника / дымовых газов и его соединительного провода, заменить рабочее давление в системе отопления, ограничитель температуры, при необходимости заменить насос давления, при необходимости заменить помпу, замените предохранитель, при необходимости замените.
  2. Удалить воздух из котла.
  3. Проверить водяной контур теплообменника, при необходимости заменить.
  4. У котлов бустор с перегородкой в ​​теплообменнике проверяют, установлена ​​ли перегородка.

Код ошибки 4U - датчик температуры

Неисправен датчик температуры подачи (короткое замыкание).

Проверить наличие повреждений или короткого замыкания датчика температуры и его проводов, при необходимости заменить.

Код ошибки 4Y - неисправен датчик температуры подачи (обрыв)

Проверить наличие повреждений или обрывов датчика температуры и его проводов, при необходимости заменить.

Код ошибки 6a - Ошибка: пламя не найдено

  1. Проверка: подключение защитного провода, открыт ли газовый кран, давление газа открыто, подключение к электросети, электроды с проводами, систему удаления дымовых газов, при необходимости, очистить или отремонтировать.
  2. Проверить соотношение газа и воздуха, при необходимости скорректировать.
  3. Для природного газа: проверьте реле контроля расхода газа, при необходимости замените.
  4. При работе с забором воздуха для выгорания помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.
  5. Очистите сливы сифона конденсата.
  6. Снимите мембрану в вентиляторном смесителе, проверьте наличие на ней трещин и загрязнений.
  7. Очистить теплообменник котла котла.
  8. Вставьте KIM правильно, при необходимости замените.
  9. Двухфазная сеть (IT): Установите сопротивление 2 Ом между PE и N на соединении электронной платы.

Код ошибки 6c - в режиме отключения котел регистрирует пламя

  1. Проверить электроды на загрязнение, при необходимости заменить.
  2. Проверить систему отвода дымовых газов, при необходимости очистить или отремонтировать.
  3. Проверить влажность электронной платы, при необходимости просушить.

Код ошибки 6C - После отключения подачи газа обнаружено пламя

  1. Проверить газовую арматуру, при необходимости заменить.
  2. Очистите сифон конденсата.
  3. Проверить электроды и соединительные провода, при необходимости заменить.
  4. Проверить систему отвода дымовых газов, при необходимости очистить или отремонтировать.

Код ошибки 7L - ошибка времени при первой задержке

Код ошибки

7L - ошибка времени при попытке перезапуска

Заменить основной регулятор BC20.

Код ошибки 9L - Неисправная газовая арматура

Неисправен провод подключения змеевика или газовой арматуры.

  1. Проверить провода, при необходимости заменить.
  2. Заменить газовую арматуру.

Код ошибки 9P - KIM не распознается

Вставьте КИМ правильно, при необходимости замените.

Код ошибки EL - неисправен регулятор KIM или основной BC20

Заменить ким. Заменить основной регулятор BC20.

BUDERUS LOGAMAX BUDERUS LOGAMAX КОДЫ ОШИБОК

Код ошибки 1a - выход выхлопных газов на предохранитель потока

Проверить газоуловитель.

Код ошибки 1 л - выход выхлопных газов на камеру сгорания

Проверить теплообменник на отсутствие загрязнений.

1-й код ошибки - датчик температуры выхлопных газов не обнаружен

Проверить датчик температуры выхлопных газов и соединительный кабель на предмет повреждений.

Код ошибки 2e - недостаточное давление заполнения системы отопления

Проверить давление наполнения, при необходимости увеличить.

Код ошибки 2P - слишком большая разница температур

Проверить насос и байпасную линию.

Код ошибки 4С - сработал ограничитель в линии подачи

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на печатной плате, удалить воздух из прибора.

Код ошибки 4e - датчик температуры в камере горелки не обнаружен

Проверить датчик температуры в камере горелки и соединительный кабель на предмет повреждений.

Код ошибки 4Y - не работает датчик температуры в линии подачи

Проверить датчик температуры и соединительный кабель.

Код ошибки 5H - Связь EMS прервана

Проверить соединительный кабель и регуляторы.

Код ошибки 6A - Пламя не обнаружено

Газовый кран открыт? Проверить давление в газовой сети, подключение к сети, пусковой электрод кабелем и ионизирующий электрод кабелем.

Код ошибки 6C - После отключения подачи газа обнаружено пламя

Проверить ионизирующий электрод. Проверить газовую арматуру.

Код ошибки 8Y - перемычка 161 не обнаружена на ST8

Если есть перемычки, вставьте вилку правильно, проверьте внешний ограничитель. В другом случае: перемычка есть?

Код ошибки 9C - Кодовый штекер Не обнаружен

Вставьте кодирующую заглушку надлежащим образом, измерьте ее и при необходимости замените.

Код ошибки CL - неисправен датчик температуры горячей воды

Логамакс У054-24К.

  • Проверить датчик температуры и соединительный кабель на предмет повреждений или короткого замыкания;
  • Неправильно установлен датчик температуры горячей воды.

Logamax U054-24K.

  • Проверить зону крепления, при необходимости демонтировать датчик и установить заново, используя теплопроводную пасту.

Код ошибки СР - датчик котла не обнаружен

Проверить датчик котла и соединительный кабель.

Код ошибки ER - внутренняя неисправность

Проверить прочность подключения электрических вилок и пусковых линий, при необходимости заменить печатную плату.

Код ошибки

EL - неправильное опорное напряжение

Заменить печатную плату.

Код ошибки - Ошибка кнопка сброса ошибки сообщение о неисправности сохранялось слишком долго (более 30 секунд)

  1. Повторно нажмите кнопку сброса и удерживайте ее менее 30 секунд.
  2. Датчик температуры наружного воздуха не обнаружен. Проверить датчик температуры наружного воздуха и соединительный кабель на предмет повреждений.

Неисправности котлов Buderus.

Если вы на 100% уверены, в чем именно проблема, которую вы можете решить - немедленно обратитесь в сервисный центр для диагностики и устранения неисправностей.

Горелка не включается

Аварийный выключатель системы отопления находится в положении ВЫКЛ. - разрешено.

Пусковой выключатель системы управления в положении ВЫКЛ - включен.

Неисправные защитные машины - проверьте их работоспособность, при необходимости замените неисправную.

Поврежден регулятор температуры котловой воды - проверить и при необходимости заменить неисправные детали.

Ограничитель температуры поврежден - проверьте и при необходимости замените дефектные детали.

Сообщение об ошибке от внешних охранных устройств (например, от устройства контроля уровня воды) - потребитель должен проверить котел Будерус, устранить неисправность и при необходимости заменить элемент.

Сработала система контроля дымовых газов:

  • AW 10 - для утилизации системы контроля дымовых газов;
  • AW 50 - подождите не более 15 минут.

Котел включится автоматически при поступлении запроса на тепло. При многократном срабатывании проверьте путь дымовых газов и исправность системы контроля дымовых газов.Если есть дефект, то замените.

Горелка запускается и переходит в режим неисправности. Нет искры в искре

Есть ли звук при образовании искры при снятии кабеля зажигания?

  • Если нет, то - заменить трансформатор ходунка;
  • Если да, то - замените складской электрод или электрическую горелку.

Горелка запускается и переключается на неисправность

Все краны запорные газовые закрытые - краны запорные газовые открытые.

Подаваемое давление природного газа больше 8 мбар - в противном случае установите причину и устраните неисправность.

Удаляют ли воздух из газопровода? Удалите воздух, пока не станет возможным газ.

Горелка котла

BUDERUS запускается и переходит в режим неисправности. Нет тока ионизации

Если запутались соединением N и L - устраните ошибку.

Есть ли напряжение между L и PE? В противном случае выполните заземление PE, в этом случае установите разделительный трансформатор.

Плохой контакт провода ионизации - устраните ошибку, в этом случае замените неисправную деталь.

Стоя на ионизационном электроде - исправить поломку.

Неисправность машины внутреннего сгорания - замена элемента.

Горелка запускается и переходит в режим неисправности. Ток ионизации менее 1,5 мА

Загрязнена сердцевина или керамика ионизационного электрода - для очистки ионизационного электрода при необходимости заменить электрическую горелку.

Звуки кипения

Известковые отложения или образование накипи в котле - Очистите водяной контур отопительного котла в соответствии с рекомендациями производителя.

При постоянной потере воды установить и устранить причину. При необходимости проведите водоподготовку и установите грязеуловитель.


Типовые поломки и ремонт настенных котлов Buderus Logamax. Проблема с теплообменником

В последнее время большой популярностью на рынке отопительного оборудования приобрела .Они по праву занимают одно из лидирующих мест в линейке настенных котлов.

Однако, как и любая техника, эти котлы тоже могут сломаться. Конечно, если проводить регулярное техническое обслуживание, Риск выхода из строя вашей техники значительно снижается, потому что при обслуживании специалисты видят, какие неисправности или трудности уже есть, или в ближайшее время могут возникнуть С котлом, а в Заранее устраните причины, которые могли привести к поломке.

Неужели сломался теплообменник?

Одна из самых частых проблем, возникающих в настенных котлах Будырус Логамакс - поломка . Частой причиной выхода из строя теплообменников котлов является так называемая «Жесткая» вода. Получил такое название из-за своего состава, поскольку содержит в избытке соли кальция и магния. И даже если промывка теплообменника не принесла желаемого результата, то его необходимо заменить. Средняя стоимость теплообменников к котлам Buderus Logamax U 022, U 024, U 052, U 054, U 044 - 15 тыс. Руб.

Что нужно для ремонта настенного котла?

Чтобы принять вызов из-за отказа настенного котла Buderus, сервисный инженер должен иметь в своем арсенале, помимо теплообменников, плату светодиодов, двигатель (сервопривод), вентилятор, насос и даже трубку Вентури.Средняя стоимость ремонта такого котла без учета стоимости запчастей обойдется хозяину от 5 до 7 тысяч рублей. Возможно, для кого-то эта сумма покажется завышенной, но гораздо лучше квалифицированный для ремонта котла И снова наслаждаться долгожданным теплом, чем покупать по незнанию, желая самостоятельно отремонтировать ремонт, совершенно ненужные запчасти.

Наша компания неоднократно обращалась к владельцам котлов, которые самостоятельно решили приобрести якобы вышедшую из строя, но тех, кто ошибся в своем выборе и потребовал деньги за возврат.но если запчасть была установлена ​​на оборудовании, она уже не может считаться новой, и замене не подлежит.

Настоятельно рекомендуем для ремонта отопительной техники Buderus обращаться только к квалифицированным специалистам, имеющим необходимые технические приспособления для ремонта. Не поддавайтесь привлекательности дешевого ремонта - 2 тыс. Руб. Настоящий сертифицированный инженер не отремонтирует ваш котел и никогда не даст вам гарантии на его работу.

Если вы на 100% уверены, в чем именно проблема, которую вы можете решить - немедленно обратитесь в сервисный центр для диагностики и устранения неисправностей.

Горелка не включается

Аварийный выключатель системы отопления находится в положении ВЫКЛ.

Пусковой выключатель системы управления в положении ВЫКЛ - включен.

Неисправные защитные машины - проверьте их работоспособность, при необходимости замените неисправную машину.

Поврежден регулятор температуры котловой воды - проверить и при необходимости заменить неисправные детали.

Ограничитель температуры поврежден - проверьте и при необходимости замените дефектные детали.

Сообщение об ошибке от внешних охранных устройств (например, от устройства контроля уровня воды) - потребитель должен проверить котел Buderus, устранить неисправность и при необходимости заменить элемент.

Сработала система контроля дымовых газов:

  • AW 10 - для удаления системы контроля дымовых газов;
  • AW 50 - подождите не более 15 минут.

Котел включится автоматически при поступлении запроса на тепло. При многократном срабатывании проверьте путь дымовых газов и исправность системы контроля дымовых газов. Если есть дефект, то замените.

Горелка запускается и переходит в режим неисправности. Нет искры в искре

Есть ли звук при образовании искры при снятии кабеля зажигания?

  • Если нет, то заменить трансформатор ходунка;
  • Если да, то - замените складской электрод или электрическую горелку.

Горелка запускается и переходит в режим неисправности

Все краны запорные газовые закрыты - краны запорные газовые открываются.

Подаваемое давление природного газа больше 8 мбар - в противном случае установите причину и устраните неисправность.

Удаляют ли воздух из газопровода? Удалите воздух, пока не станет возможным газ.

Горелка котла BUDERUS запускается и переходит в аварийный режим. Нет тока ионизации

Если запутались подключением N и L - устраните ошибку.

Есть ли напряжение между L и PE? В противном случае выполните заземление PE, в этом случае установите разделительный трансформатор.

Плохой контакт провода ионизации - устраните ошибку, в этом случае замените неисправную деталь.

Стоя на ионизационном электроде - исправить поломку.

Неисправность ДВС - замена элемента.

Горелка запускается и переходит в режим неисправности. Ток ионизации менее 1,5 мА

Загрязнена сердцевина или керамика ионизационного электрода - для очистки ионизационного электрода при необходимости заменить электрическую горелку.

Звук кипения

Известковые отложения или образование накипи в котле - Очистите водяной контур котла отопления в соответствии с рекомендациями производителя.

При постоянной потере воды установить и устранить причину. При необходимости проведите водоподготовку и установите грязеуловитель.

BUDERUS ERROR 3C мигает четвертый индикатор 80

При возникновении такой ошибки плата управления котлом не получает сигнал от реле перепада давления, то есть его контакты не замыкаются после запуска вентилятора.Реле давления служит для определения необходимых условий удаления продуктов сгорания.

Порядок пуска котла в работу:

  1. Блок управления подает сигнал на запуск вентилятора
  2. Вентилятор создает необходимый сброс в выхлопном трубопроводе
  3. Дифференциальное реле регистрирует разрежение, а контакты микровыключатель замкнут
  4. Плата дает сигнал на открытие газового клапана и зажигание

Следовательно, чтобы разобраться в проблеме, необходимо определить - в какой конкретно момент котел выходит из строя.Если вентилятор запускается, но реле не щелкает - можно осмотреть подающие трубки, возможно, есть засор или конденсат, или действительно есть в самом дымоходе.

Если вентилятор не запускается, нужно проверить, подано ли на него напряжение. Неисправность электронной платы может быть причиной того, что вентилятор не запускается.

Если вентилятор работает, с дымоходом и трубками пневмматора проблем нет, необходимо проверить сам пневмосток, создав самостоятельно нагнетание и проверив наличие характерного щелчка.

Постоянно замкнутые контакты реле или их размыкание во время работы горелки также будет расценено системой безопасности как неисправность.

На кабинах кабины можно установить вентилятор с регулируемой частотой вращения, который контролируется электроникой и снабжен датчиком.

Котел budrus error 6a как исправить

В первую очередь необходимо исключить случайное возникновение ошибки и просто сбросить ее. Если ошибка возникает снова и котел не запускается, значит, проблема требует решения.Проблема с зажиганием в большинстве случаев может быть устранена только квалифицированным специалистом. Самое простое, что вы можете сделать, - это осмотреть камеру сгорания и электроды на предмет загрязнения и при необходимости очистить.

Если котел делает неудачные попытки розжига - визуально проверить, горит ли искра на горелке, а не где-то еще. Если слышен треск, но между электродом и горелкой нет искр - вероятно, повреждена изоляция электрода и ее необходимо заменить.

Настройку газового клапана может проводить только специалист. Проверить наличие должного давления магистрального газа можно через газовую плиту. Если зажигать все конфорки на плите одновременно - они должны работать без перебоев. Если это не так - можно предположить, что входящего давления недостаточно и нужно вызывать газовую службу.

В нашей практике был случай, когда причиной неисправности стала трещина в смотровом окошке камеры сгорания.

Если котел встроенный, но через некоторое время раскачивается - это может быть следствием избиркома. Проверить можно, заменив плату на заведомо исправную.

немецкие газовые котлы Buderus Logamax для частного дома

Для отопления небольших частных домов и коттеджей рекомендуются газовые котлы Bosch Thermotechnology GmbH в Германии. На рынке представлено несколько моделей этой компании - газовый котел Buderus Logamax U072 24K и котел такой же мощности и близких параметров под названием Buderus Logamax U042-24K.О том, как подключить индивидуальное отопление в частном доме, вы можете узнать из нашей статьи «Автономное отопление частного дома: выбираем оптимальный способ»

Линейка моделей, выпускаемых Bosch Thermotechnology GmbH, достаточно велика, но цель данной статьи - Ознакомить потенциальных покупателей с двумя наиболее популярными моделями, представляющими собой газовый котел Buderus 24 кВт, и их техническими характеристиками.

Булель Будырус Логамакс U072, 24 кВт

О популярном настенном газовом котле Buderus 24 кВт Отзывы в основном хорошие.Люди пишут, что котел из тех устройств, которые «установили и забыли», то есть они не требуют постоянного присмотра. Часто пишут, что газ расходуется экономно, до 20% и хорошая производительность системы ГВС (горячее водоснабжение). Конечно, не может быть только положительных отзывов. Обязательно есть некоторые недостатки, такие как зависимость от сети и остановка котла, при значительном снижении давления газа.

О газовых котлах Buderus владельцев можно узнать в Интернете.В названии котла Logamax U072 много непонятных букв и цифр. Поэтому, чтобы купить газовый котел Buderus нужно понимать, что они обозначают.

Расшифровать «непонятные буквы и цифры» довольно просто:

  • настенный конвекционный котел - Logamax;
  • Циркуляционный газ - U;
  • Установлена ​​штатная горелка - 0;
  • Модельный ряд газового котла
  • - 7;
  • камера сгорания герметичная - 2;
  • номинальная мощность котла - 24;
  • двухконтурный котел модели - К.

Все технические данные на отопительные газовые котлы Buderus указаны в инструкции по эксплуатации, но тем, кто хочет досконально изучить котел Logamax U072, рекомендуется прочитать наиболее полное описание на сайте производителя. Во многих интернет-магазинах отопительного оборудования можно купить газовый котел Bower по цене в пределах 810 евро.

В поставку котла входят:

  1. газовый котел Будрус;
  2. крепежная фурнитура;
  3. комплект документации.

Следует отметить, что на газовый котел BUDERUS Logamax U072 24K имеется паспорт на гарантийное обслуживание, в котором нужно поставить магазинную распечатку и дату покупки. Без этих отметок сдать котел в гарантийное обслуживание будет очень сложно. Еще кое-что. На сайтах интернет-магазинов можно легко найти отзывы о Газовом котле Buderus 24 кВт и ознакомиться с ними, чтобы подтвердить свой правильный выбор.

На сайте можно не только купить газовый котел Buderus, но и заказать его доставку в любой регион.

Котел Будырус Логамакс U042, 24кВт

Нельзя не упомянуть еще одну модель - Buderus Logamax U042 24К. Его характеристики практически не отличаются от модели U072. Основное отличие состоит в направлении разводки труб. В модели U072 используется вертикальная схема, которая иногда облегчает процесс подключения котла к системе отопления. Модель U042 24K пользуется большим спросом благодаря компактности, производительности и высокому КПД, который достигает 97%. В комплекте с газовым котлом Buderus Logamax U042 24K Инструкции и техническое описание подробно определяют правила установки, эксплуатации и правила техники безопасности.А как на законных основаниях подключить автономное отопление в квартире, читайте.

Модельный ряд этого популярного котла состоит из двух моделей У042-24К и У044-24К. Разница между ними заключается в следующем. В модели U042-24k применена закрытая камера сгорания, а в другой модели - открытая.

Технические данные модели следующие:

  • мощность котла - 24 кВт;
  • двухконтурный котел;
  • КПД - 97%;
  • настенный котел;
  • применена закрытая камера сгорания;
  • котел оборудован циркуляционным насосом;
  • Котел имеет встроенный расширительный бак.

Как и во всех немецких котлах, в этой модели большое внимание уделяется комфорту и безопасности эксплуатации. Для комфортного использования установлен автоспуск, модуляция пламени, электронный градусник и индикатор включения.

Об этом популярном и популярном газовом котле Budyrus отзывы в основном положительные благодаря принятым мерам безопасности.

В составе Buderus Logamax U042-24k применена автодиагностика и газ-контроль.

Установленная защита от перегрева и замерзания, предохранительный клапан и защита от блокировки насоса имеют большое значение для безопасной эксплуатации.

PROTHERM Cheetah 23 Mov

Технические характеристики:

  • двухконтурный котел;
  • имеет открытую камеру сгорания;
  • объем расширительного бачка 5 литров;
  • производительность выдачи горячей воды 1,5-11 л / мин;
  • потребляет мощность от 10,4 до 25,8 кВт;
  • полезная мощность 9-23,3 кВт;
  • температура горячей воды регулируется от 38 до 60 ° C;
  • Габаритные размеры
  • (в / ш / г) - 742/410/311 мм;
  • вес 31 кг;
  • Теплообменник
  • - пластина из нержавеющей стали;
  • работает под давлением 1-10 атм;
  • расход сжиженного газа 1.9 кг / час, а натуральный - 2,73 м³ / час;
  • производительность 90,3%.

Описание модели

Настенный отопительный котел имеет встроенный жидкокристаллический дисплей и механическое управление с помощью кнопок. На экране отображаются данные устройства, что позволяет постоянно следить за процессом нагрева. Надежная горелка изготовлена ​​из хромоникелевого сплава.

Управление осуществляется с помощью комнатного термостата. Безопасность прибора обеспечивают встроенные датчики контроля тяги, расхода воды, контроля пламени.

Котел оборудован антимассационными функциями, защитой от заклинивания трехходового клапана и насоса. Встроенная система диагностики контролирует состояние устройства, находит и определяет неисправность.

Достоинства и недостатки

Простой в установке и обслуживании, эргономичный, надежный, компактный, работает в режимах «Зима-Лето-Каникулы». Большое количество сервисных настроек позволяет выбрать наиболее удобный режим работы.

К недостаткам можно отнести слабую мощность, большой расход газа, чувствительность к примесям в воде.Когда вода нагревается, нагрев отключается и наоборот.

Установка в помещениях без дымохода невозможна, к обустройству предъявляются определенные требования. Требуется дополнительный воздухозаборник, нельзя использовать в помещении с принудительной вытяжкой.

Установка и инструкция

При получении нагревательного прибора проверьте упаковку, внешний вид, гарантийный талон и наличие полной инструкции по эксплуатации. Монтаж, подключение, настройка и первичный запуск отопительного котла должны производиться только на предприятии-изготовителе.

При эксплуатации необходимо учитывать следующее:

  • ремонт, замена деталей или частей оборудования производятся в специальных сервисных центрах;
  • изменение различных настроек также должен выполнить специалист;
  • все надписи на корпусе котла должны сохраняться в течение всего срока эксплуатации;
  • Несоблюдение этих пунктов в течение гарантийного срока дает возможность аннулировать гарантию.

Цена на котел

Отопительные приборы данной модели продаются в любом специализированном фирменном магазине по цене от 29000 до 30 200 рублей.У нас вы можете заказать специалиста по монтажу и первичной настройке устройства.

Buderus Logamax U052-24K.

В линейку моделей Logamax мощностью 24 кВт входят котлы, как с закрытой, так и с открытой камерой сгорания. Buderus U052 имеет закрытую камеру и принудительную систему отвода продуктов сгорания, а для logamax U054. характеризуется открытой камерой сгорания. Газовый котел оборудован биотермальным теплообменником из меди. Производительность по горячей воде 12.6 литров в минуту. Может работать на природном или сжиженном газе.

Модель котла Logamax U052 оборудована расширительным баком на 8 литров, циркуляционным насосом и электронной модуляцией пламени. Управление работой агрегата осуществляется с помощью удобной и понятной панели. Также легко контролировать температуру в помещении с помощью погодозависимой системы. К преимуществам газа I. особенности Котлы данной модели можно отнести следующие характеристики:

  1. Могут работать в системе с несколькими отопительными контурами, например, вместе с теплыми полами или другим отопительным агрегатом.
  2. Высокая производительность горячего водоснабжения - воды вполне хватает для полноценной работы двух кранов или кранов с душем.
  3. Имеет очень удобную систему управления температурой воздуха . На панели можно выставить нужное количество градусов, и система будет автоматически поддерживать нужную температуру.
  4. Хороший КПД - около 92%.
  5. Имеет удобную систему контроля и управления работой котла - вам не придется долго работать инструкция .
  6. В процессе сжигания газа образуется небольшое количество вредных веществ, поэтому котел достаточно экологически чистый.
  7. Установка Можно легко и быстро.

Котлы BUDERUS U052-24K предназначены для покупателей, ценящих многофункциональное оборудование и желающих приобрести устройство, позволяющее проводить раздельную регулировку температуры.

Основным преимуществом данной модели газового котла по сравнению с предыдущей является то, что она расходует меньше газа при аналогичном показателе мощности.

Популярность немецкого производителя

Существуют сотни фирм, производящих газовые котлы, но немецкая продукция на порядок превосходит их по надежности и качеству. Какова причина? В основе высочайшего качества знаменитое немецкое качество - это педантичный и тщательный дизайн, скрупулезный подбор материалов и комплектующих. После изготовления прототипа проводятся испытания и корректировка проекта по результатам испытаний, и только после этого начинается производство продукта.

Поэтому котлы немецких фирм популярны во всем мире. Они зарекомендовали себя как надежные, долговечные и экономичные устройства с высоким КПД. Например, газовые котлы Buderus конвекционные имеют КПД до 97%.

Ошибка 2е мигают первые три индикатора

Логика ошибки заключается в слишком быстром росте температуры подачи, т.е. теплоноситель на выходе из теплообменника слишком быстро нагревается и для предотвращения аварийного перегрева, работы котла заблокирован на две минуты.Основной причиной такого поведения котла может быть плохая циркуляция теплоносителя. Причинами плохой циркуляции чаще всего могут быть:

  • неисправность циркуляционного насоса или недостаточная производительность
  • засохший грязью или кричащий теплообменник
  • воздух в системе отопления

В этой статье мы рассмотрели наиболее частые неисправности газовых котлов Buderus. Полный список ошибок содержится в инструкции по эксплуатации оборудования. Современные газовые устроены так, чтобы элементы были максимально доступны для удобства обслуживания.Некоторые ошибки пользователь может устранить самостоятельно, например, сделать подпитку котла или исследовать дымоход на предмет засора.

Любые действия по самодиагностике принимать только в случае острой необходимости соблюдать меры предосторожности и техники безопасности. Если вы не имеете представления о принципах работы и устройстве газового котла - лучше позвоните квалифицированному специалисту

Компания BUDERUS размещает познавательные видеоролики, в которых специалист рассказывает, в том числе об ошибках котла.

BUDERUS LOGAMAX BUDERUS LOGAMAX КОДЫ ОШИБОК

Код ошибки 1a - выход выхлопных газов на предохранитель потока

Проверьте газоуловитель.

Код ошибки 1 л - выход выхлопных газов в камеру сгорания

Проверить теплообменник на отсутствие загрязнений.

1-й код ошибки - датчик температуры выхлопных газов не обнаружен

Проверить датчик температуры выхлопных газов и соединительный кабель на предмет повреждений.

Код ошибки 2e - недостаточное давление наполнения системы отопления

Проверить давление наполнения, при необходимости его увеличить.

Код ошибки 2P - слишком большая разница температур

Проверьте насос и байпасную линию.

Код ошибки 4С - сработал ограничитель в линии подачи

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на печатной плате, удалить воздух из прибора.

4e код ошибки - датчик температуры в камере горелки не обнаружен

Проверить датчик температуры в камере горелки и соединительный кабель на предмет повреждений.

Код ошибки 4Y - датчик температуры в линии подачи не работает

Проверить датчик температуры и соединительный кабель.

Код ошибки 5H - Связь EMS прервана

Проверить соединительный кабель и регуляторы.

Код ошибки 6A - Пламя не обнаружено

Газовый кран открыт? Проверить давление в газовой сети, подключение к сети, пусковой электрод кабелем и ионизирующий электрод кабелем.

Код ошибки 6C - После отключения подачи газа обнаружено пламя

Проверить ионизирующий электрод. Проверить газовую арматуру.

8Y код ошибки - перемычка 161 не обнаружена на ST8

Если есть перемычки, вставьте вилку правильно, проверьте внешний ограничитель.В другом случае: перемычка есть?

Код ошибки 9C - Кодирующий штекер Не обнаружен

Правильно вставьте кодирующий штекер, измерьте его и при необходимости замените.

Код ошибки CL - неисправен датчик температуры горячей воды

Logamax U054-24K.

  • Проверить датчик температуры и соединительный кабель на предмет повреждений или короткого замыкания;
  • Неправильно установлен датчик температуры горячей воды.

Logamax U054-24K.

  • Проверить зону крепления, при необходимости демонтировать датчик и установить заново, используя теплопроводную пасту.

Код ошибки CP - датчик котла не обнаружен

Проверить датчик котла и соединительный кабель.

Код ошибки ER - внутренняя неисправность

Проверить прочность соединительных электрических вилок и пусковых линий, при необходимости заменить печатную плату.

Код ошибки

EL - неправильное опорное напряжение

Замените печатную плату.

Код ошибки - Ошибка сброса кнопки ошибки сообщение о неисправности сохранялось слишком долго (более 30 секунд)

  1. Повторно нажмите кнопку сброса и удерживайте ее менее 30 секунд.
  2. Датчик наружной температуры не обнаружен. Проверить датчик температуры наружного воздуха и соединительный кабель на предмет повреждений.

Описание моделей

Рассматриваемый бренд, а именно «Buderus», входит в линейку наиболее известных производителей, репутация которых отмечена одобрением покупки.Первоначально успех сопутствовал этой компании, выходящей из немецких земель, благодаря качественным котлам, работающим на твердом топливе. Но со временем линейка котлов, работающих на различном топливе, значительно расширилась.

И такие отопительные установки появились и у компании Будырус. Благодаря безоговорочному качеству с этим брендом работали многие розничные покупатели, а также те специалисты, которые полностью монтировали системы отопления в домах.

Но самым уязвимым местом компании была дороговизна их продукции.Однако пару лет назад компания пережила слияние с Bosch, что помогло устранить столь серьезное препятствие для массового распространения продукции. Теперь высококачественная продукция доступна людям по очень бюджетной цене.

Прежде чем потребитель задумается о покупке газового отопительного котла Buderus двухконтурный, необходимо ознакомиться с моделью Buderus Logamax.

Рынок продавцов в России в области систем отопления предлагает потребителю навесные газовые котлы Buderus 24 кВт.

  1. Buderus Logamax U02 / U044. Двухконтурный котел отопительный на газовом топливе, с теплообменником из меди, биттермик. Мощность в таких котлах 24 кВт:
      тип
    • с закрытой камерой сгорания - У042;
    • Тип
    • с открытой камерой сгорания - У044.
  2. Buderus Logamax U052 / U054. Эти отопительные котлы бывают как двухконтурными, так и с одним отопительным контуром, по которому циркулирует теплоноситель. Номинальная - 24 кВт. Котлы обладают отличной производительностью горячей воды - от 11 л / мин до 13 л / мин.Единственный битермический теплообменник изготовлен из высококачественной меди. Маркировка этих котлов следующая:
    • U054 - камера сгорания топлива открытого типа, в дымоходе 131 мм;
    • U052 - это маркировка закрытых котлов - так называемых котлов с турбонаддувом;
    • наличие артикула А говорит о том, что это двухконтурный котел.
  3. Buderus Logamax U052 T / U054 T. Эти отопительные котлы отличаются тем, что в модели есть бойлер, вмещающий 48 литров горячей воды.Такие модели актуальны для использования в тех домах, где за сутки проходит большой расход горячей воды. Также они представлены закрытыми и открытыми камерами сгорания. Мощность котла - 24 кВт.
  4. Отопительные газовые котлы типа модели Buderus Logamax U072 являются наиболее экономичными вариантами, но это не значит, что они некачественные. Напротив, тщательная разработка помогла производителям сделать возможным продажу хороших котлов с максимальной финансовой выгодой для потребителя.

Все модели могут использоваться для следующих систем удаления остатков горения, то есть дыма:

  • под коаксиальный дымоход, размер 60/100 мм;
  • ,
  • и система раздельного удаления дыма с принудительным притоком свежего воздуха размером 80/80 мм.

Основные характеристики модельного ряда газового котла.

Основные типовые характеристики газового двухконтурного настенного котла содержат следующие данные:

  • мощность такого котла равна 24 кВт;
  • себестоимость природного, как основного вида топлива, составляет 2,8 кубометра за 60 минут;
  • вода довольно горячая, до 63 градусов;
  • Давление, допустимое для топлива 0,016 бар;
  • расширительный бачок, установленный в такой модели, имеет объем 8 литров;
  • при нагреве до 50 градусов мощность котла - 11.4;
  • эту модель можно подключить как к водопроводу, чтобы нагреть поток воды, так и присоединить котел для тех же целей. То есть в бойлер идет проточная вода и постепенно нагревается, потому что по нему проходит теплый контур. Необходимо использовать составные детали диаметром ½. Если подключить паровое отопление, сечение будет 3/4;
  • потребляемая мощность составит 150 Вт;
  • вес оборудования около 30 кг.

Котел довольно прост в установке, а так как он имеет относительно небольшие параметры и вес, то вы можете забрать его самостоятельно в магазине.

Особенности котлов Buderus.

Немецкая компания Buderus производит котлы, работающие практически на любом виде топлива - твердом топливе, использующем в качестве топлива дрова, уголь, брикеты, уголь, кокс, жидкое топливо, работающие на дизельном топливе, газе и электричестве. Наиболее популярны твердое топливо и газ.

Твердое топливо полностью автономно, может работать без дополнительных источников энергии (без электричества), на различных видах топлива - дровах, угле, коксе, брикетах, торфе.Имеют непрерывный цикл сгорания благодаря большой загрузочной камере и зольнику. Твердотопливные котлы Buderus применяются как в качестве автономной системы отопления, так и совместно с агрегатами, работающими на газе или дизельном топливе.

Подходит для систем, работающих с помощью насосов и систем, циркуляция в которых происходит из-за разницы температур горячей и холодной воды, для открытых систем или с расширительным баком. Они имеют компактные размеры, могут устанавливаться даже в небольших помещениях.

Газовые котлы наиболее распространены из-за доступности и относительно невысокой цены на газ. По типу установки они делятся на настенные и напольные, по типу использования на одноконтурные и двухконтурные. Несмотря на небольшие габариты, настенные котлы имеют большой диапазон мощности - от 14 до 100 кВт, наиболее популярными являются котлы на 24 кВт.

Газовый котел Buderus.

Котлы напольные могут применяться в жилых помещениях и на производстве, имеют большой диапазон мощности до 38 МВт. Как и все газовое оборудование, котлы Buderus Logomax оснащены системой автоматического управления.Во время работы система отображения отображает данные об ошибках и неисправностях.

Прочие поломки

Помимо описанных выше, автоматика может подавать сигналы и другие неисправности на Газкотлахе:

  1. Код 4Y появляется на дисплее после температуры температуры охлаждающей жидкости, например, после отключения электричества .
  2. Код CL - неисправность датчика горячей воды. Причина может заключаться в коротком замыкании датчика и проводов, в этом случае придется заменить датчик.
  3. На дисплее загорается значение 9C при неправильной настройке DIP-переключателей (на модели Buderus logomax U042 24K 8). Уточняйте, согласно таблице в инструкции к прибору.
  4. Код CP выделяется, когда автоматика не видит датчик температуры. В этом случае проверьте контакты подключения датчика и его исправность. Датчик ремонту не подлежит, только замене. Код
  5. D7 указывает на неисправность в работе газовой арматуры.Проверить подключение газа и работу газового агрегата, если агрегат неисправен, его придется заменить.
  6. Код C7 сообщает о неисправности вентилятора. Проверьте обслуживание вентилятора, его провода и вилку.

Есть неисправности, которые дисплей не устраняет. Например, если слышен громкий шум воды или вода слишком долго нагревается, следует отрегулировать частоту вращения насоса. Если температура воды на выходе недостаточна, проверьте турбину, при необходимости замените.

При проблемах с розжигом необходимо проверить давление газа, не отключено ли электричество, не окислились ли соединения электродов с проводами, не забит ли дымоход, не горелка не засорилась.

Buderus Logamax U072-24K.

Модель газовых котлов Buderus Logamax U072-24K мощностью 24 кВт является наиболее экономичной из представленных. Он имеет закрытую камеру сгорания и в зависимости от качества утепления дома способен обогреть помещение до 250 м². Котел может работать как на сжиженном, так и на природном газе. Он способен обеспечить до 11,5 литров горячей воды в минуту. Установка У072-24К оснащена:

  • электронной системой управления работой ;
  • первичный теплообменник из меди;
  • Циркуляционный насос
  • ;
  • бак расширения объемом 8 л.

Данная модель предназначена для работы в своем доме или в многоквартирном многоквартирном доме, где у каждого есть индивидуальное автономное отопление.

Примечание! Для газового котла не потребуется твердотельное устройство дымохода, достаточно будет вывести недорогой коаксиальный аналог за пределы дома. . Главное преимущество модели Logamax U072-24K в том, что она способна обеспечить полноценный обогрев даже в неблагоприятных условиях - при низком давлении газа и воды.

Также достоинствами данного котла являются:

Основным преимуществом модели Logamax U072-24K является то, что он способен обеспечить полноценный обогрев даже в неблагоприятных условиях - при низком давлении газа и воды.Также достоинствами этого котла являются:

  • низкий уровень шума при работе - менее 36 дБА;
  • наличие удобное Системы управления Buderus Logamatic ;
  • еще оборудование, способное работать даже в сложных условиях, что очень актуально в нашей стране;
  • безопасность, которая обеспечивается множеством датчиков, контролирующих наличие газа и пламени;
  • прост в обслуживании и установке.

Особенность котлов У072-24К состоит в двух теплообменниках: один медный, который нагревает теплоноситель в системе отопления, а второй - нержавеющий для нагрева воды.Ниже представлено видео о том, как правильно настроить параметры этой модели.

Достоинства и недостатки

Если возникает проблема выбора котла на 24 кВт мощностью 24 кВт от компании «Будерус», следует ознакомиться с основными достоинствами и недостатками продукции.

К преимуществам котлов известного производителя можно отнести:

  • Сборка котлов осуществляется на точном оборудовании.
  • Производственный процесс жестко контролируется.Бренд «Родина» - Германия, что положительно характеризует процесс проверки качества продукции. Это также объясняет высокий спрос на котлы Buderus.
  • Под брендом известной компании продаются модели любого уровня. Вы можете найти как простые котлы, так и модели с расширенными возможностями. Они отличаются множеством функций и широким функционалом. Каждый потребитель может получить тот товар, который ему нужен.
  • Цена доступность. Более дешевые и такие же качественные котлы, как в каталоге «Будерус», найти сложно.

Вся продукция отличается высокой экологичностью. Разработчики ввели такую ​​конструкцию котла, в которой продукты сгорания получаются максимально безопасными для окружающей среды.

Помимо положительных сторон у таких товаров есть и отрицательные. Вы можете включить их список:

  • Продается настенный двухдверный «Будерус» в магазинах довольно редко. В топе сегодня другие бренды.
  • Многие пользователи обращают внимание на частое появление неисправностей горелки.

Более существенных минусов у газовых котлов популярной марки не найти.

Котел Budrus Fault

Как и любой другой настенный котел, BUDERUS оборудован системой защиты, и при возникновении аварийной ситуации работа будет остановлена, и пользователь получит сообщение об ошибке, в котором указано, какой блок агрегат произошел.

Некоторые устройства оснащены жидкокристаллическим дисплеем, и пользователь видит код ошибки.Если котел не оборудован дисплеем, неисправность будет отображаться мигающими индикаторами температуры. Например, если индикатор температуры мигает 80 - это означает ошибку 3С, которая появилась бы на аналогичном котле с дисплеем.

Полный список кодов ошибок, отображаемых мигающими индикаторами, можно увидеть на рисунке. Далее рассмотрим наиболее популярные ошибки и рекомендации по их устранению.

Котел Budrus Error 6A

Buderus Ошибка 6A (второй индикатор мигает) возникает, когда котел не обнаруживает пламя на горелке.Контроль пламени - одна из важнейших функций системы безопасности. Для контроля пламени на горелке есть специальный электрод, через который при горении протекает небольшой ток. Плата управления постоянно фиксирует этот ток. Если по какой-либо причине пропадает ток на ионизационном электроде - возникает ошибка 6а. То же самое происходит, например, и после нескольких неудачных попыток розжига котла - это наиболее частая ситуация.

Причины стандартные для всех котлов:

  • неправильная регулировка газового клапана (недостаточное давление магистрального газа)
  • плохой контакт или отсутствие сигнала от датчика ионизации пламени
  • неисправность датчика контроля (загрязнение, поломка)
  • выход из строя платы управления (обязательно)
  • неправильное электрическое подключение котла (нет заземления)
  • недостаток воздуха для нормального горения (отсутствие тяги, засорение впускного трубопровода)

Buderus 6A ошибка относится к разряду критических, значит после возникновения такой неисправности котел не запустится самостоятельно - ошибку нужно сбросить!

Для сброса ошибки есть два варианта:

  • удерживать кнопку ОК до тех пор, пока знаки неисправности не исчезнут, котел снова заработает, а на дисплее отобразится температура питающей магистрали.
  • Сделать включение и выключение котла

Bosch Gaz 6000 W WBN 6000-24 с

Технические характеристики:

    Тип
  • - настенный, двухконтурный;
  • котел оборудован закрытой камерой сгорания;
  • имеет расширительный бачок 8 л;
  • производительность по горячей воде - 13,7 л / мин;
  • диапазон полезной мощности - 7,2-24 кВт;
  • температура системы отопления от 40 до 82 ° С;
  • Габаритные размеры котла (В / Вт / г) 700/400/299 мм;
  • агрегат
  • весит 34 кг;
  • Расход природного газа - 2.1 м³ / час, а сжиженный - 1,5 кг / час;
  • максимально допустимое входное давление - 10,5-16 мбар;
  • два теплообменника: медный и стальной;
  • КПД составляет 93,2%.

Описание модели

При небольших компактных размерах котел имеет множество желаемых и полезных функций. Он оснащен ЖК-дисплеем с большим выделенным экраном и кнопочным управлением. На экране отображается работа системы. Устройство наделено функцией автоматической настройки параметров, самодиагностики оборудования и сигнализации.

Для контроля безопасности работы в котле установлены датчики температуры воды, давления, воздуховод с фильтром грубой очистки.

Оснащен манометром, трехскоростным циркуляционным насосом, системой защиты от перегрева, автоматическим воздухоотводчиком и предохранительным клапаном.

Достоинства и недостатки

Простота управления, компактность, отсутствие шума при работе, высокая производительность, стабильность работы при падении давления, хорошая теплоотдача.

К недостаткам можно отнести чувствительность теплообменника к жесткой воде (накипь, отложения).

Установка и инструкция

Котел подключается только к закрытым системам ГВС и отопления, все остальные настройки не применяются.

Для сохранения гарантии необходимо соблюдать некоторые рекомендации:

  • установка оборудования осуществляется в полном соответствии с требованиями проекта и производителя;
  • установка, настройка и запуск котла должны производиться сотрудниками сервисного центра с лицензией на разрешение таких услуг;
  • ремонт, переделка оборудования доверяет только специализированная организация;
  • все заменяемые и устанавливаемые детали должны быть оригинальными;
  • надписи на корпусе котла сохраняются на протяжении всей работы.

Цены на котлы Bosch Gaz 6000 W WBN 6000-24 с

По стоимости в специализированных магазинах обогреватели данной модели кардинальной разницы не имеют. Их можно приобрести по цене от 28900 до 30 200 рублей.

выводы

Газовые котлы настенные и напольные «Будерус» - это качественные и достаточно мощные отопительные приборы, которые стоит установить в своем доме. Они имеют множество полезных функций, а также отличаются простотой. Установка таких устройств не занимает много времени.Панель управления у большинства моделей интуитивно понятна. Высокая стоимость моделей оправдана их высоким качеством.

Особое внимание при выборе конкретной модели следует уделить техническим характеристикам устройства. Это снизит ее технические данные с заданий

  • Как выбрать чугунные детки
  • Проектирование системы отопления частного дома
  • Каменная печь для бани и дома

Особенности котлов Buderus.

Немецкая компания Buderus производит котлы, работающие практически на любом виде топлива - твердом топливе, использующем в качестве топлива дрова, уголь, брикеты, уголь, кокс, жидкое топливо, работающие на дизельном топливе, газе и электричестве.Наиболее популярны твердое топливо и газ.

Твердое топливо полностью автономно, может работать без дополнительных источников энергии (без электричества), на различных видах топлива - дровах, угле, коксе, брикетах, торфе. Имеют непрерывный цикл сгорания благодаря большой загрузочной камере и зольнику. Твердотопливные котлы Buderus применяются как в качестве автономной системы отопления, так и совместно с агрегатами, работающими на газе или дизельном топливе.

Подходит для систем, работающих с помощью насосов и систем, циркуляция в которых происходит из-за разницы температур горячей и холодной воды, для открытых систем или с расширительным баком.Они имеют компактные размеры, могут устанавливаться даже в небольших помещениях.

Газовые котлы наиболее распространены из-за доступности и относительно невысокой цены на газ. По типу установки они делятся на настенные и напольные, по типу использования на одноконтурные и двухконтурные. Несмотря на небольшие габариты, настенные котлы имеют большой диапазон мощности - от 14 до 100 кВт, наиболее популярными являются котлы на 24 кВт.

Газовый котел Buderus.

Котлы напольные могут применяться в жилых помещениях и на производстве, имеют большой диапазон мощности до 38 МВт.Как и все газовое оборудование, котлы Buderus Logomax оснащены системой автоматического управления. Во время работы система отображения отображает данные об ошибках и неисправностях.

Наиболее частые коды ошибок и способы устранения неисправностей

На примере некоторых самых популярных агрегатов компании - Buderus Logamax U042 24k и Buderus Logamax U072 рассмотрим наиболее частые коды ошибок котла BUDERUS.

Ошибка 6А.

появляется на дисплее при отсутствии подачи газа.Причин такой ситуации может быть множество. Во-первых, нужно ли разряжать газовый кран. Если кран разомкнут, а система выдает ошибку, проверьте надежность подключения защитного провода, соответствие давления в газовой магистрали номинальному, при обнаружении падения давления отрегулируйте.

Также причиной может быть отсутствие питания, нарушение тяги в дымоходе - проверьте тягу зажженной спичкой или свечой. Если пламя не отклоняется в сторону дымохода, значит, он засорен, и его необходимо прочистить.Проверить реле контроля расхода газа, в случае неисправности заменить реле.

Проверить соединения электродов с проводами на предмет загрязнения контактов, очистить их, подключить при обрыве контакта. Если вы долгое время не проводили техосмотр, возможно, вы загрязнили теплообменник, очистите его, согласно описанию в инструкции к котлу.

Причиной неисправности может быть загрязнение форсунок горелок, их следует очистить с помощью щетки.Возможна поломка газоблока, ремонту практически не подлежит, придется заменить. Иногда причиной может быть отсутствие естественной вентиляции в помещении, где установлен ваш агрегат, открытых дверей, окна или окна.

Ошибка 3ow

также часто появляется на устройствах Budyrus Logomax. Данная неисправность возникает, когда дифференциальное реле не работает при выключении вентилятора, либо вентилятор работает на слишком больших оборотах, необходимо проверить реле и при необходимости заменить его.

Ошибка 4C.

это означает, что сработал ограничитель температуры теплообменника. Это происходит при падении давления в теплотрассе - проверьте и отрегулируйте давление, когда в системе недостаточно воды - учтите, что можно доливать воду только в остывший котел, чтобы не образовывались трещины в теплообменнике из-за к разнице температур.

Buderus Boiler Management System

Может выйти из строя сам термостат, ремонту не подлежит, нужна замена, возможно обрыв или окисление соединения, очистите контакты и подключите их.Причиной крепления навесного блока БУДЕРУС в случае появления на индикаторе кода 4С может быть поломка помпы, замените.

При пересадке котла опустить воздух из него, порядок действий описан в инструкции к прибору. Проверить датчик температуры дымовых газов и подсоединить его к проводам, при обнаружении неисправности, окисления или разрыва устранить. При сгорании предохранителя возникает ошибка, замените его и при нарушении целостности водяного теплообменника потребуется либо его пайка, либо замена.

1N (1H)

Ошибка 1H или ошибка 1N появляется на дисплее при превышении температуры дымовых газов. Газовая горелка отключается из-за высокой температуры продуктов сгорания, возможно, из-за загрязнения котла.

Вам необходимо почистить котел, подробные рекомендации по этой процедуре вы найдете в инструкции. Возможно неисправен датчик дымовых газов, замените его. Если такая ситуация возникает при первичном включении агрегата, это также может говорить о неправильно спроектированном, слишком узком дымоходе.

2д.

Сигнализирует о неисправности устройства Buderus Logomax U042 24K при слишком быстром увеличении расхода потока. Когда на дисплее появляется ошибка 2е, нагрев воды прекращается на 2 минуты.

BUDERUS LOGAMAX U042-24K Панель котла

Что, если это случилось? Чтобы устранить давление воды в системе, при необходимости добавьте ее. Второй причиной может быть блокировка помпы, устраните ее.

2п.

Ошибка 2р - сигнализирует о слишком высокой температуре в контуре отопления.Для его устранения следует открыть сервисные краны, проверить давление воды в системе, очистить фильтры, проверить работоспособность насоса, подключить насос.

3А.

Ошибка 3А означает, что вентилятор не работает. Причиной неисправности в котлах Buderus Logomax U042 24K и Buderus Logamax U072 может стать залипание контактов дифференциального реле, проверьте реле, если ремонт невозможен, замените. Возможно, нарушены контакты в электропроводке или подключены шланги.

Возможно, вышел из строя сам вентилятор - отремонтировать либо заменить. Ошибка появляется на дисплее и затем при нарушении тяги в дымоходе проверить герметичность соединения с помощью щупа с кольцевой прорезью, очистить дымоходные трубы, если они забились.

3с.

Причины неисправности При возникновении ошибки 3c появляются аналогичные причины возникновения ошибки 3A, а также способы их устранения. Еще одним фактором, в случае появления на индикаторе этого кода, иногда может быть образование конденсата на дифференциальном реле.Для устранения снимаем реле, сушим феном и устанавливаем на место.

3л.

Когда вентилятор начинает работать слишком быстро, на дисплее отображается ошибка 3Y. Проверить вентилятор и систему отвода выхлопных газов.

4С.

Причины появления на дисплее кода 4C и способы устранения неисправностей описаны выше в наиболее часто повторяющихся ошибках.

6A

Код 6A также является одной из частых ошибок, почему она появляется и как ее исправить, описано выше.

dEF.

Ошибка DEF означает ошибку горелки, ионизация пламени может не произойти после отключения газа или когда давление газа не соответствует номинальному значению системы. В этом случае следует вызвать специалистов из газовой службы для замера давления в системе и его регулировки.

фД.

При нажатии кнопки более 30 секунд на BUDERUS Logomax U072 появляется ошибка FD. Для устранения необходимо еще раз нажать кнопку на время, не более 30 секунд.

Перед тем, как приступить к осмотру и ремонту, в случае неисправности необходимо сбросить ошибку, нажав и удерживая кнопку «Сброс» в течение 5 секунд, когда индикация перестанет мигать и появятся значения температуры по индикации. И если только неисправность повторяется, приступайте к поиску и устранению проблемы.

Прочие поломки

Кроме описанных выше, автоматика может подавать сигналы и другие неисправности на Газкотлах:

  1. Код 4Y появляется на дисплее после температуры температуры охлаждающей жидкости, например, после отключения электричества.
  2. Код CL - неисправность датчика горячей воды. Причина может заключаться в коротком замыкании датчика и проводов, в этом случае придется заменить датчик.
  3. На дисплее загорается значение 9C при неправильной настройке DIP-переключателей (на модели Buderus logomax U042 24K 8). Уточняйте, согласно таблице в инструкции к прибору.
  4. Код CP выделяется, когда автоматика не видит датчик температуры. В этом случае проверьте контакты подключения датчика и его исправность.Датчик ремонту не подлежит, только замене. Код
  5. Д7 свидетельствует о неисправности в работе газовой арматуры. Проверить подключение газа и работу газового агрегата, если агрегат неисправен, его придется заменить.
  6. Код C7 сообщает о неисправности вентилятора. Проверьте обслуживание вентилятора, его провода и вилку.

Есть неисправности, которые дисплей не устраняет. Например, если слышен громкий шум воды или вода слишком долго нагревается, следует отрегулировать частоту вращения насоса.Если температура воды на выходе недостаточна, проверьте турбину, при необходимости замените.

При проблемах с розжигом необходимо проверить давление газа, не отключено ли электричество, не окислились ли соединения электродов с проводами, не забит ли дымоход, не горелка не засорилась.

Котел

VDOM.ru.

BUDERUS LOGAMAX U072 Ошибки котла

Дата публикации 03.10.2014

В данной статье подробно рассмотрим ошибки, их возможные причины и способы устранения котельного оборудования Logamax U072.

2ee - недостаточное давление заполнения системы отопления, необходимо долить воду.

3a - Низкая скорость вентилятора. Следует проверить сетевое напряжение, систему отвода дымовых газов.

3c - реле перепада давления не замыкается. Сначала проверьте вентилятор и его провод с помощью заглушки, а также реле перепада давления и трубы отвода дымовых газов.

3Y - Когда вентилятор отключен, реле перепада давления не открывается. Последний проверим на работоспособность.

4С - сработал ограничитель температуры теплообменника. В этом случае следует предварительно проверить наличие повреждений ограничителя температуры теплообменника и его соединительного провода. Проверить рабочее давление в системе отопления, а также ограничитель температуры, помпу, предохранитель, водяной контур теплообменника.

4Y - поломка датчика температуры подающей.В этом случае следует проверить датчик температуры и его провода на предмет повреждений или короткого замыкания и при необходимости заменить.

6а - пламени нет. Проверить, подключен ли защитный провод, открыт ли газовый клапан. Проверить подаваемое давление. Посмотрите, подключено ли устройство к электросети. Осмотрите систему отвода дымовых газов, очистите или отремонтируйте, если необходимо. Очистите теплообменник. Осмотрите газовую арматуру, при необходимости замените.

6C - Пламя обнаружено после отключения подачи газа.При возникновении данной ошибки проверьте газовую арматуру, электроды и провода, систему отвода дымовых газов, при необходимости замените их.

C7 - неисправность вентилятора. Проверить вентилятор и вилку, при необходимости заменить.

CL - поломка датчика температуры горячей воды. Осмотрите датчик на предмет повреждений или короткого замыкания, при необходимости замените вышедший из строя прибор.

CP - не распознает солнечный датчик котла. Проверить датчик котла и соединительный провод.

D7 - Неисправность газовой арматуры.В этом случае проверьте соединительный провод и газовую арматуру.

FD - слишком длинная кнопка (более 30 секунд). Нажмите кнопку еще раз (не менее 30 секунд).

П - тип котла не определен. Установите тип котла.

Комментарии Powered by.

heatnet.ru.

Возможные ошибки, их коды и неисправности котельные котлы (Будерус)

В данной статье собраны все вероятные неисправности и варианты их устранения, а также коды ошибок котлов котлов (Будерус).Вся информация читается в следующем порядке: Код - Название - Возможная неисправность. Если у вас возникнут дополнительные вопросы, оставьте их в комментариях к этой статье.

Код ошибки A - режим «Pediffle»

Устройство находится в режиме «Pediffs». Через 15 минут конвейерный режим автоматически отключается.

Код ошибки H - режим отопления

Котел Buderus в режиме отопления.

Код ошибки (=) H - режим ГВС

Аппарат в режиме ГВС.

Код ошибки 0a - Блокировка

Блокировка часов активна: не истекло время задержки между отключением и включением горелки (сервисная функция 2.3b).

0a код ошибки для GB072-24K

Продолжительность поддержки в горячем состоянии: временной интервал поддержки воды в горячем состоянии еще не исчерпан (сервисная функция 23F).

Код ошибки 0c - горелка

Включите горелку.

Код ошибки 0E - Включение / выключение режима

Теплопотребление меньше минимального тепловыделения котла.Котел работает в двухпозиционном режиме.

Код ошибки 0h - нужно прогреть

Аппарат находится в состоянии готовности, в тепле нет необходимости.

Код ошибки 0L - Задержка

Газовая арматура открывается, первая задержка по времени.

Код ошибки 0U - Запуск

Котел запускается.

0Y код ошибки - температура выше указанной

Фактическая температура линии подачи выше указанной. Котел отключается.

Код ошибки 2E - удаление воздуха

Ошибка: активная функция удаления воздуха.

Код ошибки 2H - защита насоса

Активна защита насоса контура отопления и трехходового клапана от энкодера.

Код ошибки 2p - повышение температуры

Ограничение градиентов: слишком быстрое повышение температуры в режиме горячей воды.

  1. Краны сервисные открытого типа.
Код ошибки 5H - Тест системы

Проверить систему управления котлом.

код ошибки h31 - датчик температуры

Повреждение датчика температуры ГВС (GB072-24K).

  1. Снимите датчик температуры.
  2. Проверить соединительный кабель на обрыв и короткое замыкание, в случае повреждения заменить.
0Y код ошибки - температура на датчике линии подачи более 95 ° C

Это сообщение может появиться при отсутствии неисправности, если все клапаны на радиаторах неожиданно закрываются, или после выбора горячей воды на GB072-24k.

  1. Проверить рабочее давление в системе отопления.
  2. Краны сервисные открытого типа.
  3. Электрическое подключение насоса отопительного контура к главному регулятору BC20.
  4. Проверить или заменить насос отопительного контура.
  5. Правильно установите мощность насоса или его характеристику и договоритесь с максимальной мощностью.
  6. Проверить наличие повреждений или короткого замыкания датчика температуры подачи и его проводов, при необходимости заменить.
Код ошибки 0Y - Высокая температура на датчике температуры горячей воды
  1. Проверьте правильность положения датчика.
  2. Проверьте и, если он неисправен, замените.
Код ошибки 3a - Вентилятор не работает

Проверьте и, если он неисправен, замените.

Код ошибки 3F - Перерыв в работе

Горелка и вентилятор работали 24 часа без перерыва и отключались на короткое время в целях безопасности.

Код ошибки 4c - Замок

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов котла Buderus. Если неисправность блокировки существует долгое время, она переходит в блокировку.

Неисправен датчик температуры подачи (короткое замыкание). Если неисправность была длительной, на дисплее будет отображаться код неисправности 4U и рабочий код 222.

Код ошибки 4Y - датчик температуры

Неисправен датчик температуры подачи (обрыв). Если неисправность существует в течение длительного времени, на дисплее будет отображаться код неисправности 4Y и рабочий код 223.

Код ошибки 6a - Пламя не обнаружено

После 4-й попытки розжига неисправность блокировки переходит в режим блокировки.

6L код ошибки - нет сигнала ионизации во время работы горелки

Произошел перезапуск горелки. При неудачном розжиге отобразится ошибка блокировки 6a, после 4-й попытки розжига неисправность блокировки перейдет в неисправность.

Код ошибки 8Y - реле контроля температуры AT90
  1. Проверьте настройку реле контроля температуры AT90.
  2. Проверьте настройку управления обогревом.
Код ошибки 8Y - неисправен регулятор температуры AT90
Код ошибки 8Y - нет перемычки между клеммами отдельного реле контроля температуры AT90

Если реле контроля температуры не подключено, установите перемычку.

8Y код ошибки - реле контроля температуры заблокированы
  1. Разблокировать реле контроля температуры.
  2. Проверить отвод конденсата.
  3. Не работает конденсатный насос - замените конденсатный насос.
Код ошибки EL.

Неисправный BC20 неисправен - замените.

Код ошибки 3c - ошибка работы вентилятора

Проверить вентилятор и его провод на вилку, при необходимости заменить.

Код ошибки 3L - вентилятор выключился во время задержки
Код ошибки 3P - вентилятор работает слишком медленно

Проверить и при необходимости заменить.

Код ошибки 3 года - вентилятор работает слишком быстро
  1. Проверить и при необходимости заменить.
Код ошибки 4C - ограничитель температуры

Ошибка ограничителя температуры теплообменника или ограничителя температуры дымовых газов.

  1. Проверить: наличие повреждений ограничителя температуры теплообменника / дымовых газов и его соединительного провода, заменить рабочее давление в системе отопления, ограничитель температуры при необходимости заменить насос давления, при необходимости заменить насос, замените предохранитель, при необходимости замените.
  2. Удалить воздух из котла.
  3. Проверить водяной контур теплообменника, при необходимости заменить.
  4. У котлов бустор с перегородкой в ​​теплообменнике проверяют, установлена ​​ли перегородка.
Код ошибки 4U - датчик температуры

Неисправен датчик температуры подачи (короткое замыкание).

Проверить наличие повреждений или короткого замыкания датчика температуры и его проводов, при необходимости заменить.

Код ошибки 4Y - неисправен датчик температуры подающей (обрыв)

Проверить наличие повреждений или обрывов датчика температуры и его проводов, при необходимости заменить.

Код ошибки 6a - Ошибка: пламя не обнаружено
  1. Проверка: подключение защитного провода, открыт ли газовый кран, открыто ли давление газа, подключение к электросети, электроды с проводами, система удаления дымовых газов , при необходимости почистить или отремонтировать.
  2. Проверить соотношение газа и воздуха, при необходимости скорректировать.
  3. Для природного газа: проверьте реле контроля потока газа, при необходимости замените.
  4. При работе с забором воздуха для выгорания помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.
  5. Очистите сливы сифона конденсата.
  6. Снимите мембрану в вентиляторном смесителе, проверьте наличие на ней трещин и загрязнений.
  7. Очистить теплообменник котла котла.
  8. Вставьте KIM правильно, при необходимости замените.
  9. Двухфазная сеть (IT): Установите сопротивление 2 Ом между PE и N на соединении электронной платы.
Код ошибки 6c - в режиме отключения котел регистрирует пламя
  1. Проверить загрязнение электродов, при необходимости заменить.
  2. Проверить систему отвода дымовых газов, при необходимости очистить или отремонтировать.
  3. Проверить влажность электронной платы, при необходимости просушить.
  1. Проверить газовую арматуру, при необходимости заменить.
  2. Очистите сифон конденсата.
  3. Проверить электроды и соединительные провода, при необходимости заменить.
  4. Проверить систему отвода дымовых газов, при необходимости очистить или отремонтировать.
Код ошибки 7L - ошибка времени при первой задержке
Код ошибки 7L - ошибка времени при попытке перезапуска

Замените основной регулятор BC20.

Код ошибки 9L - Неисправная газовая арматура

Неисправный соединительный провод змеевика или газовой арматуры.

  1. Проверить провода, при необходимости заменить.
  2. Заменить газовую арматуру.
Код ошибки 9P - KIM не распознается

Вставьте KIM правильно, при необходимости замените.

Код ошибки EL - неисправен регулятор KIM или основной BC20

Заменить kim. Заменить основной регулятор BC20.

BUDERUS LOGAMAX BUDERUS LOGAMAX КОДЫ ОШИБОК

Код ошибки 1a - выход выхлопных газов на предохранитель потока

Проверьте газоуловитель.

Код ошибки 1 л - выход выхлопных газов в камеру сгорания

Проверить теплообменник на отсутствие загрязнений.

1-й код ошибки - датчик температуры выхлопных газов не обнаружен

Проверить датчик температуры выхлопных газов и соединительный кабель на предмет повреждений.

Код ошибки 2e - недостаточное давление наполнения системы отопления

Проверить давление наполнения, при необходимости его увеличить.

Код ошибки 2P - слишком большая разница температур

Проверьте насос и байпасную линию.

Код ошибки 4С - сработал ограничитель в линии подачи

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на печатной плате, удалить воздух из прибора.

4e код ошибки - датчик температуры в камере горелки не обнаружен

Проверить датчик температуры в камере горелки и соединительный кабель на предмет повреждений.

Код ошибки 4Y - датчик температуры в линии подачи не работает

Проверить датчик температуры и соединительный кабель.

Код ошибки 5H - Связь EMS прервана

Проверьте соединительный кабель и регуляторы.

Код ошибки 6A - Пламя не обнаружено

Газовый кран открыт? Проверить давление в газовой сети, подключение к сети, пусковой электрод кабелем и ионизирующий электрод кабелем.

Код ошибки 6C - После отключения подачи газа обнаружено пламя

Проверить ионизирующий электрод. Проверить газовую арматуру.

8Y код ошибки - перемычка 161 не обнаружена на ST8

Если есть перемычки, вставьте вилку правильно, проверьте внешний ограничитель.В другом случае: перемычка есть?

Код ошибки 9C - Кодирующий штекер Не обнаружен

Правильно вставьте кодирующий штекер, измерьте его и при необходимости замените.

Код ошибки CL - неисправен датчик температуры горячей воды

Logamax U054-24K.

  • Проверить датчик температуры и соединительный кабель на предмет повреждений или короткого замыкания;
  • Неправильно установлен датчик температуры горячей воды.

Логамакс У054-24К.

  • Проверить зону крепления, при необходимости демонтировать датчик и установить заново, используя теплопроводную пасту.
Код ошибки CP - датчик котла не обнаружен

Проверить датчик котла и соединительный кабель.

Код ошибки ER - внутренняя неисправность

Проверить прочность соединительных электрических вилок и пусковых линий, при необходимости заменить печатную плату.

Код ошибки EL - неправильное опорное напряжение

Замените печатную плату.

Код ошибки - Ошибка кнопка сброса ошибки сообщение о неисправности сохранялось слишком долго (более 30 секунд)
  1. Повторно нажмите кнопку сброса и удерживайте ее менее 30 секунд.
  2. Датчик наружной температуры не обнаружен. Проверить датчик температуры наружного воздуха и соединительный кабель на предмет повреждений.

Неисправности котлов Buderus.

Если вы на 100% уверены, в чем именно заключается проблема, которую вы можете решить - немедленно обратитесь в сервисный центр для диагностики и устранения неисправностей.

Горелка не включается

Аварийный выключатель системы отопления находится в положении ВЫКЛ.

Пусковой выключатель системы управления в положении ВЫКЛ - включен.

Неисправные защитные машины - проверьте их работоспособность, при необходимости замените неисправную машину.

Поврежден регулятор температуры котловой воды - проверить и при необходимости заменить неисправные детали.

Ограничитель температуры поврежден - проверьте и при необходимости замените дефектные детали.

Сообщение об ошибке от внешних охранных устройств (например, от устройства контроля уровня воды) - потребитель должен проверить котел Buderus, устранить неисправность и при необходимости заменить элемент.

Сработала система контроля дымовых газов:

  • AW 10 - для удаления системы контроля дымовых газов;
  • AW 50 - подождите не более 15 минут.

Котел включится автоматически при поступлении запроса на тепло. При многократном срабатывании проверьте путь дымовых газов и исправность системы контроля дымовых газов. Если есть дефект, то замените.

Горелка запускается и переходит в режим неисправности. Нет искры в искре

Есть ли звук при образовании искры при снятии кабеля зажигания?

  • Если нет, то заменить трансформатор ходунка;
  • Если да, то - замените складской электрод или электрическую горелку.
Горелка запускается и переключается на неисправность

Все краны запорные газовые закрыты - краны запорные газовые открываются.

Подаваемое давление природного газа больше 8 мбар - в противном случае установите причину и устраните неисправность.

Удаляют ли воздух из газопровода? Удалите воздух, пока не станет возможным газ.

Горелка котла BUDERUS запускается и переключается на неисправность. Нет тока ионизации

Если запутались подключением N и L - устраните ошибку.

Есть ли напряжение между L и PE? В противном случае выполните заземление PE, в этом случае установите разделительный трансформатор.

Плохой контакт провода ионизации - устраните ошибку, в этом случае замените неисправную деталь.

Стоя на ионизационном электроде - исправить поломку.

Неисправность ДВС - замена элемента.

Горелка запускается и переходит в режим неисправности. Ток ионизации менее 1,5 мА

Загрязнение сердечника или керамики ионизационного электрода - очистить ионизационный электрод, при необходимости заменить электрическую горелку.

Звук кипения

Известковые отложения или образование накипи в котле - Очистите водяной контур котла отопления в соответствии с рекомендациями производителя.

При постоянной потере воды установить и устранить причину. При необходимости проведите водоподготовку и установите грязеуловитель.

Распространение автономных систем отопления связано с развитием индивидуального жилищного строительства.

В нашей стране он еще не набрал желаемых темпов, но в Европе это явление давно получило необходимый размах.

Все самые известные производители котлов для частных систем отопления - европейские компании.

Одной из старейших европейских фирм - скоро исполнится 300 лет, в течение которых накопился набор технологических знаний, опыта и методов.

Рассмотрим одну из самых популярных конструкций газовых котлов для автономных систем отопления.

Buderus много лет занимается производством теплотехнического оборудования. В настоящее время входит в Bosh Holding, что значительно увеличивает возможности и качество продукции.

Европейская техника

имеет слишком высокую стоимость для массового российского покупателя, но это препятствие удалось значительно снизить, построив и запустив завод по производству газовых котлов в Энгельсе.

Считаются наиболее удобными для установки в жилых или общественных помещениях, так как могут нагревать и готовить горячую воду для хозяйственных нужд.

Это значительно увеличивает спрос и предпочтения, хотя для семей с большими потребностями в ГВС производительность двухконтурных агрегатов явно недостаточна.

При большом количестве горячей воды для нормального образа жизни правильнее использовать в связке с внешним бойлером. Возможности двухконтурных агрегатов устраивают не всех, поэтому необходимо заранее определиться с объемами ГВС.

Просмотров

Производитель предлагает котлы с разными возможностями и конструктивными особенностями.

По способу монтажа все напольные котлы рассчитаны на подключение внешних приводов или котлов.

По типу теплопередачи :

  • Конвекция . Нагрев теплоносителя происходит обычным способом, в пламенной горелке.
  • Конденсация . Используется предварительный нагрев теплоносителя с использованием тепловой энергии, полученной при конденсации водяного пара из дымовых газов. В результате начальная температура в полости рта становится выше, что снижает потребление газа и общую интенсивность нагрева. Однако такой режим можно использовать только в низкотемпературных системах и относительно высокой внешней температуре, иначе возможность конденсации пара прекратится.В России этот метод малоэффективен.

По типу камеры сгорания :

  • Атмосферный (открытый). Воздух, необходимый для сжигания газа, забирается прямо из помещения, в котором установлен котел. Удаление дыма происходит естественным путем, тягой топочного типа.
  • Турбированный (закрытый). Для сжигания воздуха служит специальный вентилятор. Также создается перепад давления, обеспечивающий отвод дымовых газов.

ВНИМАНИЕ!

Для использования в жилых помещениях удобнее использовать котлы с турбонаддувом. Естественная тяга нестабильна и зависит от множества внешних факторов, в некоторых случаях возможно задымление помещения из-за возникновения обратной тяги.

Модели

Все паровые котлы Buderus мощностью 24 кВт относятся к группе навесных агрегатов.

В списке моделей расположены :

  • Buderus Logamax U042-044-24K.. Серия представлена ​​двумя моделями мощностью 24 кВт - с открытой и закрытой горелкой. Конденсационная конструкция позволяет получить от работы котла повышенный КПД, но при этом необходимо будет обеспечить необходимые условия.
  • Buderus Logamax U052-054-24K. . Конвекционный двухконтурный котел с горелкой закрытого типа. Он имеет возможность широко регулировать власть (в рамках).
  • . Конвекционные котлы с открытой и закрытой камерой сгорания.Относятся к самой популярной группе из-за невысоких цен.

Все модели котлов Buderus на 24 кВт способны отапливать помещения площадью до 240 м2 с одновременной подготовкой и подачей горячей бытовой воды. Особенностью всех опций является требовательность к качеству и полярности подключения питания - необходимо использовать стабилизатор и розетку с подключенным заземляющим электродом.

Если это не соблюдается, плата управления будет постоянно находиться под угрозой отказа из-за скачка напряжения.

Технические характеристики

Рассмотрим технические характеристики агрегатов 24 кВт Buderus :

Устройство

Конструкция двухконтурных котлов Buderus в общих чертах аналогична устройству всех современных моделей газовых агрегатов, отличия лишь в мелких деталях. Основным элементом является газовая горелка, которая для максимального эффекта устанавливается в связке с медным первичным теплообменником.

Теплоноситель под действием циркулярного насоса, двигаясь по системе, поступает в первичный теплообменник, где нагревается, и сразу же попадает во вторичный теплообменник пластинчатого типа.Изготовлен из нержавеющей стали. Некоторая часть тепловой энергии уходит на приготовление горячей воды.

Затем теплоноситель поступает в трехходовой кран, где и определяется температурная температура.

Для этого частично смешивается с охлажденным обратным потоком. . Готовый теплоноситель попадает в отопительный контур, делает круг и попадает в котел. Все узлы контролируются платой управления, которая через сенсорную систему постоянно контролирует состояние деталей котла и сразу же уведомляет пользователя о возникновении проблем.

В случае опасности работа котла немедленно блокируется.

Инструкция по подключению

Подключение котла Buderus производится после установки на сплошную стену или специальный пандус.

Присоединяйтесь ко всем коммуникациям :

  • Прямая и обратная магистрали отопительного контура.
  • Водоснабжение.
  • Газопровод.
  • Блок питания.

Особое внимание уделяется состоянию соединений газопроводов.Их необходимо проверить с помощью мыльного раствора на предмет утечки. Затем подключается питание через специальную розетку с заземляющим электродом.

Запуск котла происходит после заполнения водопровода . Его заливают с помощью крана, доводя давление примерно до 0,8 бар.

Это необходимо для того, чтобы при нагревании не превышалось давление, чтобы вода расширялась. После заполнения системы котел включает и выставляет необходимую температуру теплоносителя. Произойдет пуск горелки, заработает котел .

При первом запуске после длительного простоя вам часто приходится делать несколько попыток запуска из-за пробок в системе. Когда все они будут удалены, работа агрегата будет стабильной и плавной.

Популярные неисправности

К наиболее частым неисправностям, в первую очередь, относятся выход из строя платы управления.

Возникает из-за неравномерного напряжения питания . Выражается в появлении серии ошибок, частом обозначении ошибки А6 (нет пламени) и других сбоев.

Вопрос решается только заменой платы и установкой новой. Проблема будет повторяться, если не использовать стабилизатор напряжения.

Еще одна частая проблема - это неграмотная или самостоятельная установка. Здесь вариантов может быть очень много, от установки дымохода без необходимого уклона, до перекоса патрубка. В результате будет постоянно скапливаться конденсат, который, замерзая, заблокирует дымоход и спровоцирует блокировку котла.

ПРИМЕЧАНИЕ!

Установку и первичную настройку должны выполнять только анкеты специалистов сервисной службы чкентра, иначе риск выхода оборудования из строя становится слишком большим.

Основные коды ошибок

Рассмотрим наиболее часто возникающие ошибки :

Код Расшифровка Способы устранения проблемы
h21 Датчик температуры ГВС солод Проверить контактную группу, определить работоспособность датчика, при необходимости - заменить
2п. Перегрев охлаждающей жидкости Проверить контакты, определить состояние циркуляционного насоса
3А. Остановка вентилятора Проверить контакты, заменить вентилятор на новый
4С. Теплообменник перегрева Остановить котел, проверить работоспособность циркуляционного насоса и датчика температуры, вызвать мастеров
4U, 4Y. KZ или прямая муфта датчика температуры (подача) Проверить состояние датчика и контактов, очистить и снова подключить, при необходимости заменить датчик
6А. Нет пламени Проверить наличие газа в системе и оборудовании котла, вызвать специалистов
3C, 3L, 3P, 3Y Отказ вентилятора Проверить подключение и работоспособность, заменить
Система видит пламя на неработающей горелке Влага попадает на контакты или плату управления, плохой контакт с землей

Отзывы о собственности

Двухконтурные котлы

Buderus на 24 кВт описаны в рекламных буклетах в очень выгодном свете.

Давайте посмотрим, насколько достоверны эти данные, используя отзывы пользователей.

Не запятнанные тенденциозной установкой информации, они могут предоставить наиболее реалистичную информацию:

((ReviewSoverall)) /5 Владельцы рейтинга ( 5 голосов)

Ваше мнение

0 "> Сортировать по: Самый последний наивысший балл - самый полезный наихудший балл

Будьте первым, кто оставит отзыв.

Buderus Logano plus GB102S 16-30: Инструкции по установке: Страница 60

12 Поиск и диагностика

Logano plus GB102 - 6720816954 (2016/03)

60

12.4 Коды по умолчанию

Если задано устройство на этом шаре (или в системе), то оно указано в сообщении или блоке и в информации из

Код заданного кода соответствует разделу с информацией о соответствии с разделом.

Erreurs provoquant un verrouillage

Erreur provoquant un

verrouillage

L'écran de la chaudière affichera un треугольник рекламы и код дефаут клигнотантов. L'écran affichera en même

temps un code de cause (статика).Требуется вмешательство, которое необходимо для подавления по умолчанию:

▶ Заявление на предварительный сброс бутона

Erreur provoquant un

blocage

La chaudière s'arréansutre defficner defficner defficner defficner de la chaudière

Le code de cause, dans le menu Information, est

affiché en appuyant sur le bouton clé / retour. Lorsque le défaut associé est éliminé, par ex. Обратитесь к модулю refroidisse,

le problème est éliminé automatiquement.В определенном случае, если ошибка провокации, блок распорядится не только

, но и провокационной проблемой.

Code d’erreur Код буквенно-цифрового обозначения группы дефектов

Код причины Nombre à trois chiffres. Lors d'une erreur provoquant un blocage (ou lors du fonctionnement normal) il n'est pas affiché mais

on y accède dans le menu Information au moyen du bouton clé / retour. Lors d'une erreur provoquant un verrouillage, le code

de cause clignote sur l'écran.

Табл. 33

Коды

défaut

Коды

de cause Описание Déverrouillage Причина возможна

9U 233 HCM (Модуль регулирования температуры /

Модуль управления нагревом)

Bouton Reset Probléme de la

Erreur interne Remplacer la platine de commande.

3Y 215 Problème Вентилятор Bouton Reset Le Ventilateur fonctionne trop vite

3P 216 Problème Вентилятор Bouton Reset Le Venateur fonctionne trop lentement

3L 214 Problème Вентилятор Bouton Reset ne fonctionne pasarés 217

Период

детерминирован

Bouton Reset Ventilateur ne fonctionne pas ou arrivée bouchée

4U 222 Court-circuit de la sonde depart Bouton Reset Court-circuit или endommagement sonde depart.

4Y 223 Цепь внешнего зонда, выходящего из Бутона Сброс зонда, выходящего из разъёма или эндомагента.

4A 218 Température de départ trop élevée Bouton Reset Surchauffe sonde depart primaire

332 Температура отделяемого зонда

primaire depasse 110 ° C

Bouton Reset Surchaupart depass depasse 4 sécurité trop

élevée

Bouton Reset L'échangeur thermique main surchauffe.

Максимальная температура 105 ° C °

4L 220 Судебный контур для зонда безопасности Бутон Сброс Максимальный температурный датчик для термического изменения

main est en panne.

4P 221 Цепь наружного зонда безопасности Бутон Сброс Максимальный датчик температуры по термическому изменению

Основное и не нужно повторять.

4C 224 Максимальный термостат температуры

активный

Бутонный сброс Surchauffe термостат газа

6A 227 Pas de flamme detectée après allumage Bouton Reset Echec de quatre tentatives d'allumage.La chaudière посетить

30 секунд avant une nouvelle ориентировочно.

6L 229 Perte du signal de flamme durant le

fonctionnement

Bouton Reset Une flamme existante est éteinte.

Ceci peut être causé par:

• de l'humidité dans le puisard, за исключением сифона

конденсата bouché.

• un vent fort dans la paste d'évacuation des fumées.

9L 234 Erreur bloc gaz Bouton Reset Bobine du bloc gaz déconnectée

7L 261 Erreur de synchronization de l'allumage Bouton Reset Pas de flamme formée dans les 4 premières second du temps

d'allumage.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
