СНиП 2.02.03-85. Сваи буронабивные и набивные: документы, требования

Дата: 30 октября 2018

Просмотров: 6966

Содержание

• Нормативные документы
• Классификация свай
• Набивные опоры
• Буровые опорные элементы
• Подготовительные мероприятия
• Влияние климатических факторов
• Специфика армирования
• Требования к зоне работ
• Особенности технологии
• Контроль качества

Основополагающий аспект домостроения – сооружение надежного фундамента здания. От совершенства фундамента зависит прочность объекта строительства, его ресурс эксплуатации. Этим критериям полностью соответствуют фундаменты, основой которых являются буронабивные сваи, зарекомендовавшие себя, как эффективная, долговечная и современная конструкция, применяемая при возведении различных объектов.

Изготовление буронабивных элементов осуществляется путем бурения скважины, усиления ее стальным арматурным каркасом и последующим бетонированием. Отличительной особенностью конструкции данных опор является высокая несущая способность. Она позволяет использовать в качестве основания высотных зданий, мостов и других тяжело нагруженных сооружений, ответственных конструкций.

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки

Нормативные документы

К проектированию, установке этих изделий, воспринимающих всю нагрузку возводимого объекта, предъявляется комплекс серьезных требований, регламентированных нормативными документами. Отсутствует единый ГОСТ, сфера действия которого распространяется на буронабивные сваи.

Требования к ним объединены следующими строительными нормами и правилами:

• 02.03, утвержденные в 1985 году, которые называются «Свайные фундаменты»;
• 02.01, разработанные в 1987 году, именуемые «Земляные сооружения, основания и фундаменты»;
• 03.01 выпуска 1984 года под названием «Железобетонные и бетонные конструкции».

Несмотря на то, что данные нормативные документы разработаны и утверждены достаточно давно, их требования актуальны в настоящее время. Каким параметрам должны соответствовать свайные фундаменты? Почему указанные нормы являются основополагающими? Рассмотрим детально, каким требованиям должны соответствовать буронабивные конструкции.

В представленном материале много полезного найдут специалисты по строительству и инженеры-проектировщики. Ведь их объединяет главная задача – обеспечение надежности постройки, соблюдение всех требований, установленных стандартами!

Таблица для определения несущей способности 1 м/п буронабивной сваи-стойки

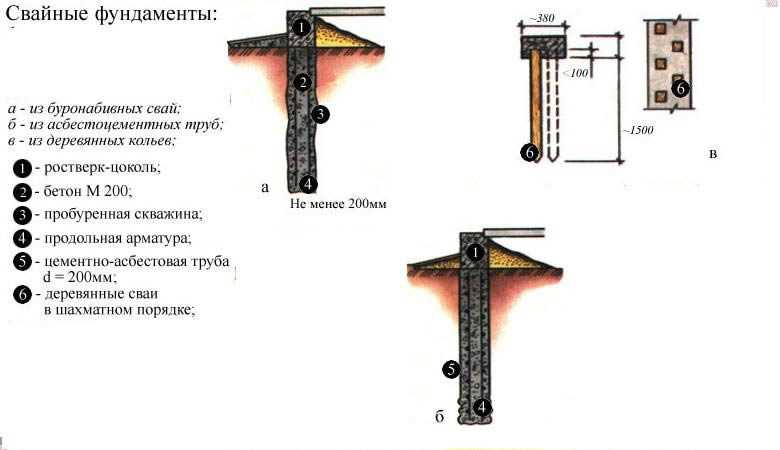

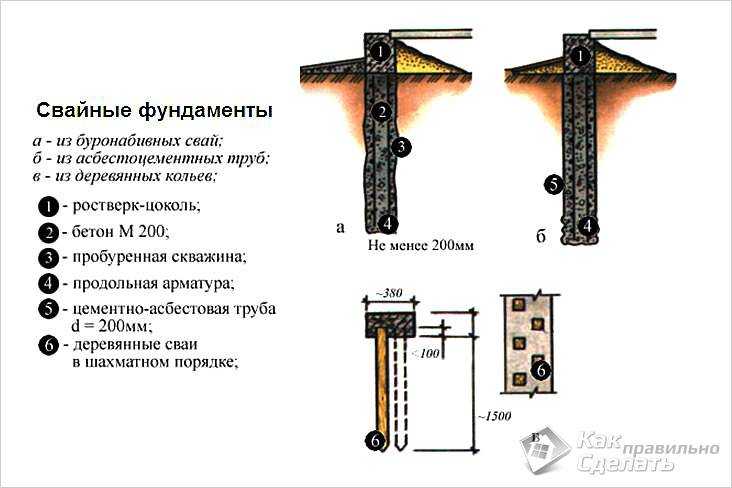

Классификация свай

В соответствии со СНиП забивка свай, применяемых при строительстве, выполняется различными методами. По способу заглубления сваи делятся на следующие типы:

• Армированные бетоном сваи забивного принципа погружения, которые вдавливаются в грунт с помощью вибрации или молотов.
• Железобетонные опоры–оболочки, формирование которых осуществляется с выемкой грунта и заливкой полностью или частично раствором.
• Бетонные, предусматривающие возможность армирования, набивные сваи, при обустройстве которых раствор бетона заливается в скважину, полученную путем вытеснения грунта.
• Железобетонные, полученные методом бурения грунта, при котором в скважины помещается стальная арматура и заливается бетонная смесь.

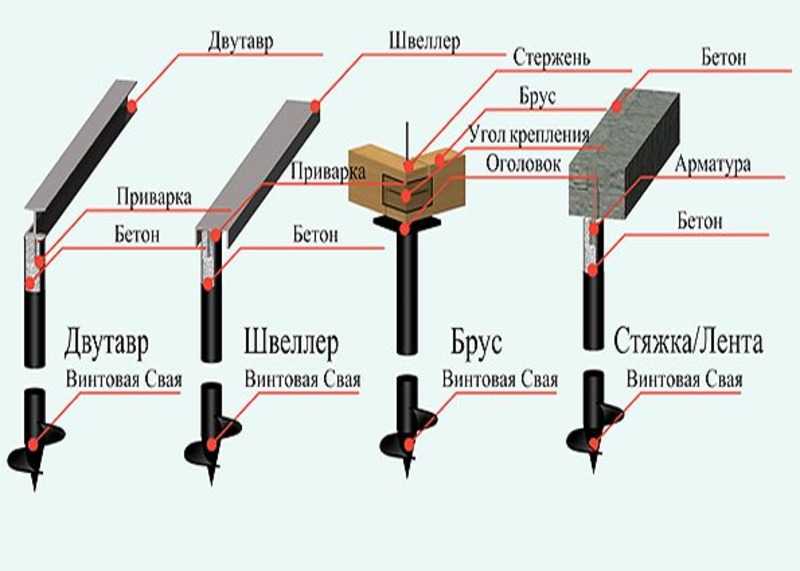

• Сваи винтовые, представляющие собой стальную трубу с винтовой частью, погружение которой осуществляется путем завинчивания.

Рассмотрим детальнее буронабивные конструкции, как наиболее широко применяемые, востребованные при строительстве. По способу устройства они разделяются на буровые и набивные сваи.

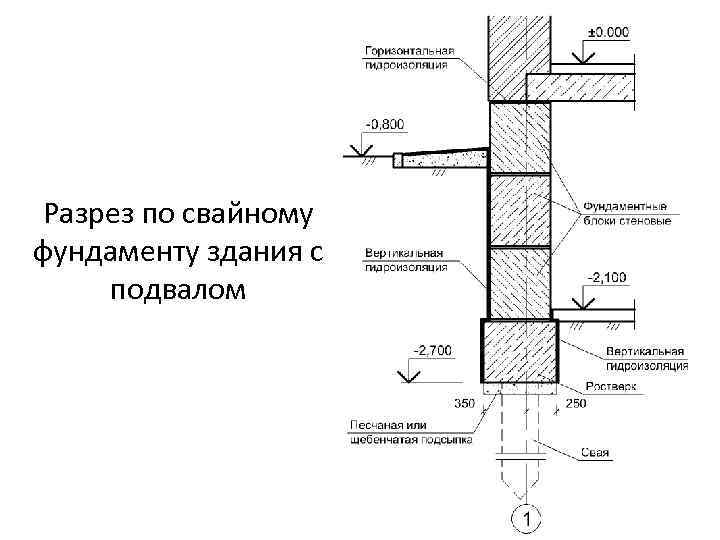

Свайные фундаменты следует проектировать на основе результатов инженерно-геодезических, инженерно-геологических, инженерно-гидрометеорологических изысканий строительной площадки

Набивные опоры

Их обустройство осуществляется следующими путями:

• методом погружения в грунт специальных труб с временно закрытым торцом, которые постепенно извлекаются по мере заливки бетонного раствора;
• способом вибрационного уплотнения бетонного раствора, которым заполнена предварительно подготовленная скважина;
• путем заполнения бетоном конусообразной или пирамидальной скважины, заблаговременно выштампованной в грунте.

Буровые опорные элементы

Конструкции буровых свай отличаются способом их формирования, который предусматривает:

• Бетонирование скважин, выполненных в различных видах грунтов, расположенных как выше уровня грунтовых вод без укрепления стенок, так и ниже, с фиксацией стенок раствором глины или обсадными трубами.
• Использование сборного вибрационного сердечника для уплотнения бетонных опор круглого сечения.
• Уплотнение щебня, подаваемого в забой.
• Формирования в опорной части полости, полученной методом взрыва с последующим заполнением бетонной смесью.

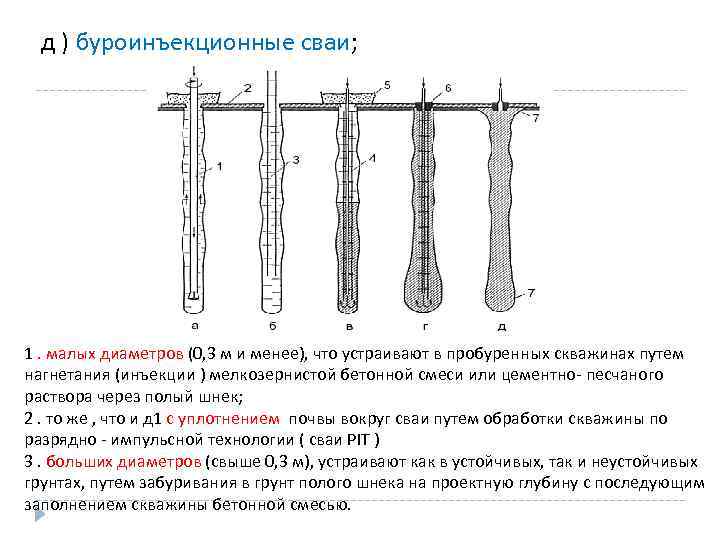

• Инъекционное нагнетание цементно-песчаного состава или бетонного раствора в предварительно пробуренную полость диаметром 15–25 см.

Бурение скважины под буронабивные сваи

Подготовительные мероприятия

Согласно положениям СНиП, до того, как устанавливать буронабивные сваи, следует произвести инженерные изыскания, определяющие расчетные усилия, которые будет воспринимать фундамент. Свайные фундаменты разрабатывают, основываясь на результатах следующих видов изысканий, проведенных на месте застройки:

• геологических;
• гидрометеорологических;
• геодезических.

Также учитываются особенности объекта строительства, усилия, действующие на основание, особенности эксплуатации сооружения. Только после этого, согласно СНиП, определяется вид набивного фундамента, размеры опор, способ их обустройства. Ответственность за достоверность результатов изысканий несет организация-проектировщик.

Буровым работам и набивным мероприятиям предшествует планировка зоны строительства на заданном уровне. Затем выполняется разметка, закрепление координат в условиях строительной площадки.

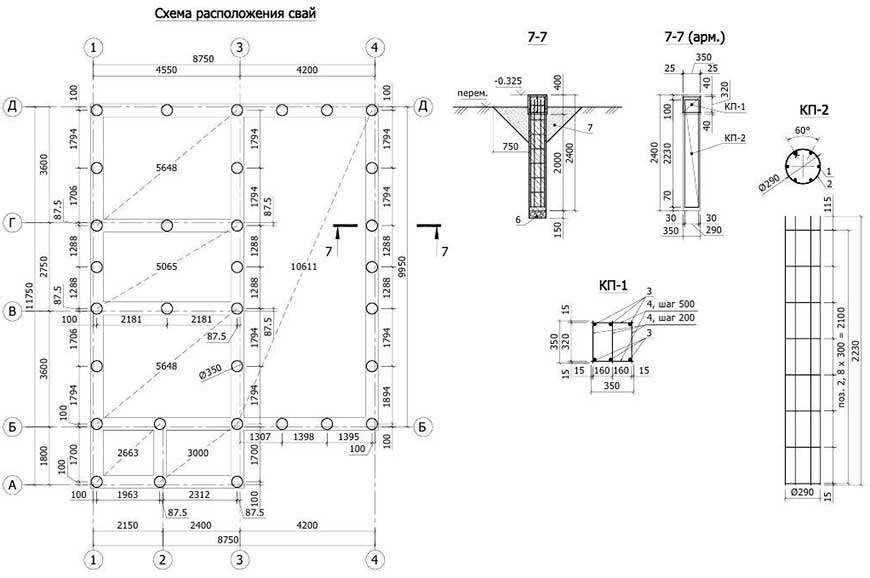

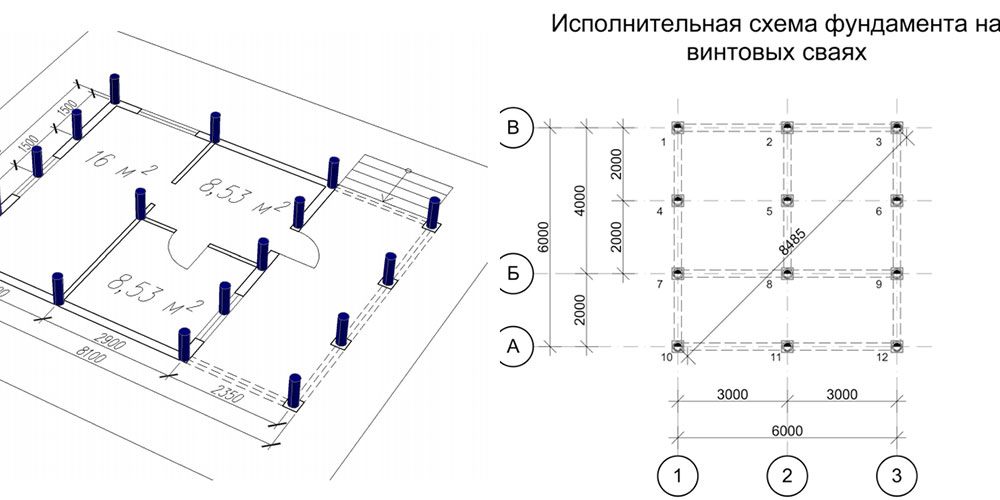

Места расположения буронабивных опор документируются специальным актом, содержащим информацию о привязке свай к высотным отметкам.

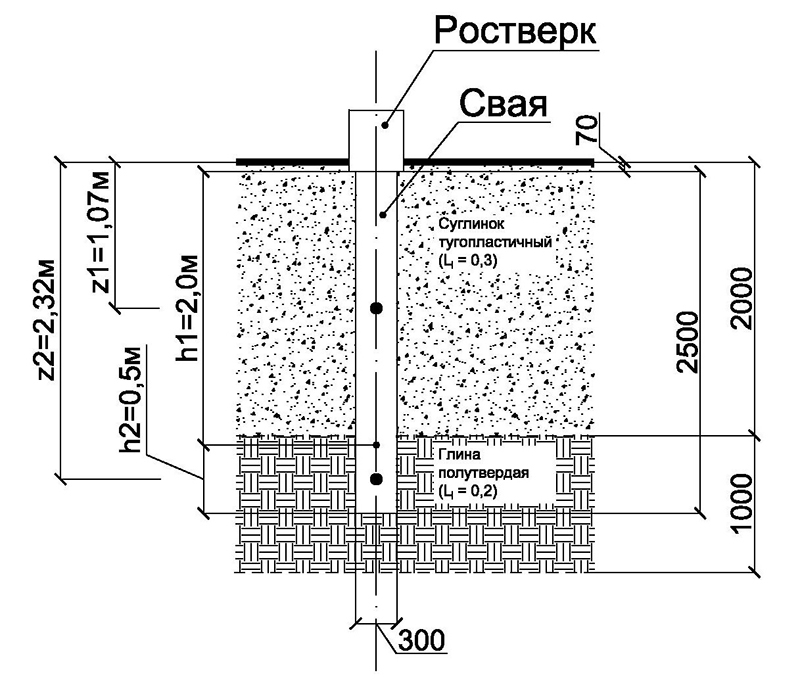

Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров

Влияние климатических факторов

Согласно рекомендации СНиП, забивка свай во влажных почвах осуществляется, если температура окружающей среды не холоднее -10 градусов Цельсия. При изменении температуры в меньшую сторону от указанного значения необходимо выполнить комплекс мероприятий, направленных на защиту свежего состава от замерзания, а также обеспечить возможность бесперебойной работы бурильного оборудования. Особые требования к выполнению строительных мероприятий должны указываться организацией-проектировщиком работ в специальном проекте.

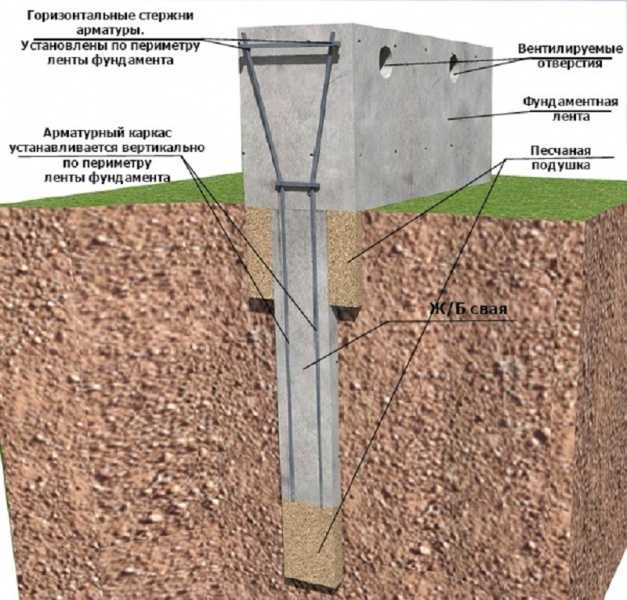

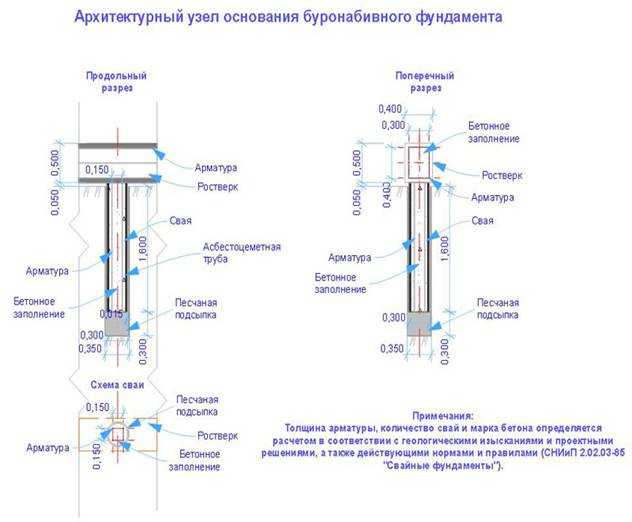

Специфика армирования

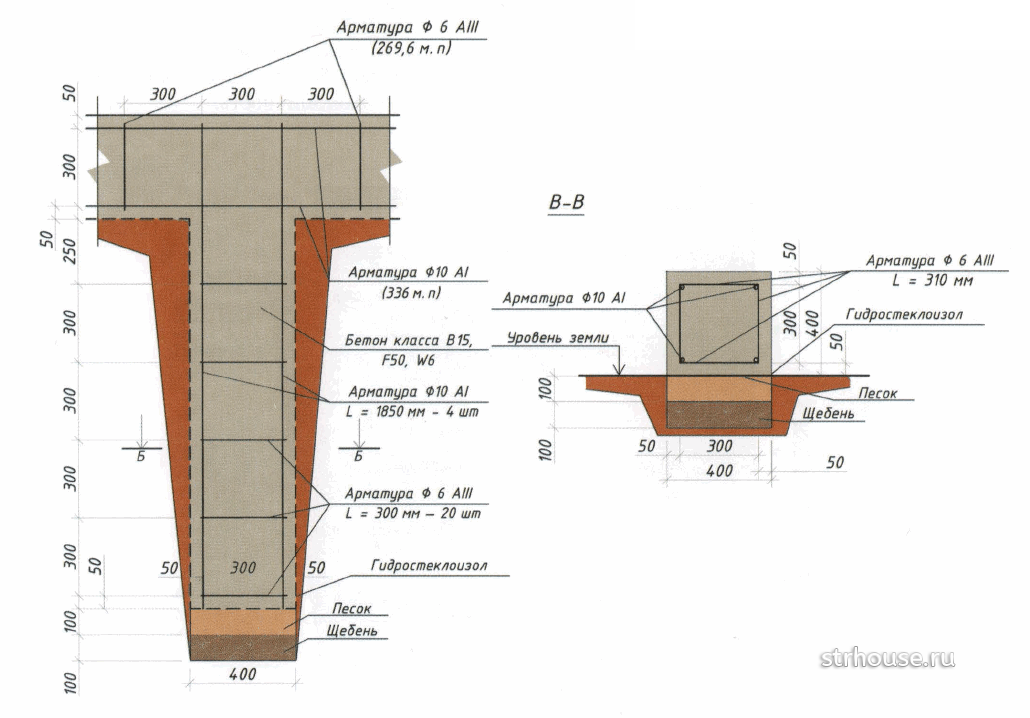

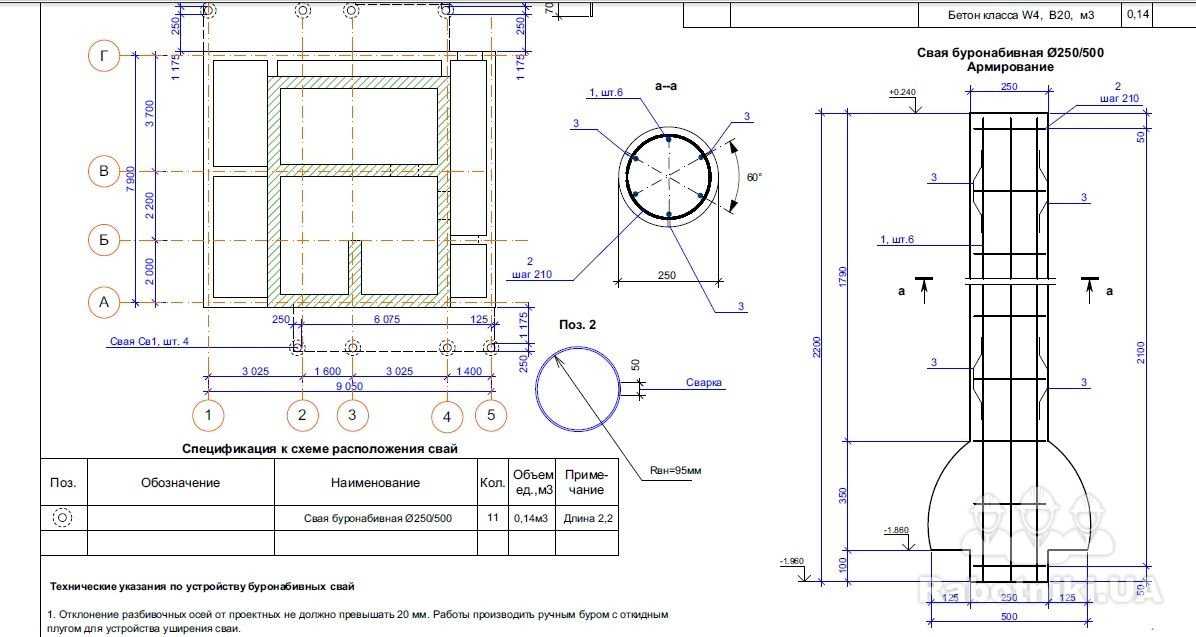

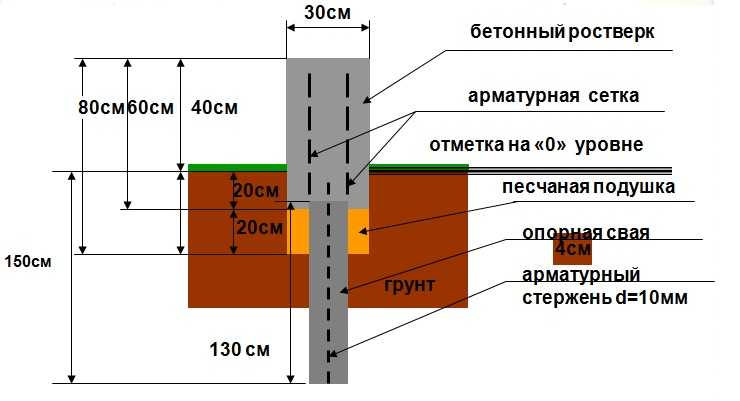

Согласно требованиям строительных норм и правил, обустраивая свайные фундаменты, необходимо обеспечить их усиление путем армирования. Для этого применяется прочная стальная арматура, объединенная единым каркасом с помощью сварки.

Пространственная конструкция состоит из прутков арматуры, с равным интервалом расположенных по периметру окружности. При диаметре стержней более 1,8 см каркас должен включать более шести продольных прутьев, расстояние между которыми не должно быть меньше 400 миллиметров. Предпочтительно применять для продольных прутков арматурную сталь АIII.

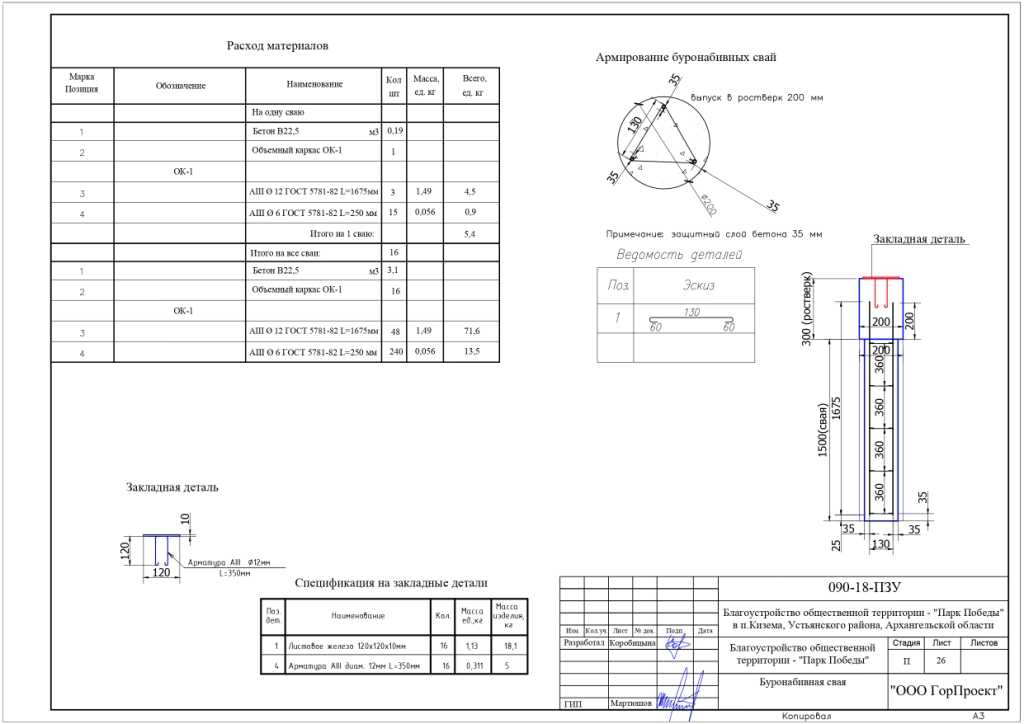

Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм)

Защита стального арматурного каркаса от разрушающего воздействия коррозии достигается соблюдением защитного бетонного слоя. Обеспечение неподвижности каркаса усиления обеспечивается пластмассовыми трубками, размеры которых составляют:

• диаметр – 9 см;
• длина – 7 см.

Требования к зоне работ

До того, как начать буронабивные мероприятия, необходимо выполнить комплекс работ, направленный на подготовку строительной площадки:

• Установить ограждения в зоне выполнения работ согласно строительному генеральному плану.
• Отключить, перенести из зоны мероприятий все коммуникации, находящиеся выше и ниже нулевой отметки.
• Освободить место работ от временных сооружений, ненужных построек.
• Удалить и сложить в определенных местах растительную поверхность почвы.
• В соответствии с указанными в проекте отметками следует обеспечить плоскостность основания.
• Осуществить водоотвод или водопонижение.
• Поверхность площадки засыпать щебеночной подушкой, поверх которой необходимо уложить плиты.
• Площадь зоны строительства должна позволять размещение комплекта технологических устройств (буровой установки, бетонного насоса, оборудования для доставки и разгрузки бетона) и иметь удобные подъездные пути.

Расчеты конструкций свай всех видов следует производить на воздействие нагрузок, передаваемых на них от здания или сооружения

Буронабивные мероприятия производят после контроля координат подготовленной площадки и проверки расположения осей опор будущего фундамента.

Строительные нормы и правила предусматривают использование автомобильных смесителей бетона и самоходного оборудования для его транспортировки. Допускается доставка предварительно смешанных сухих компонентов в зону работ, добавление воды перед началом бетонирования.

Особенности технологии

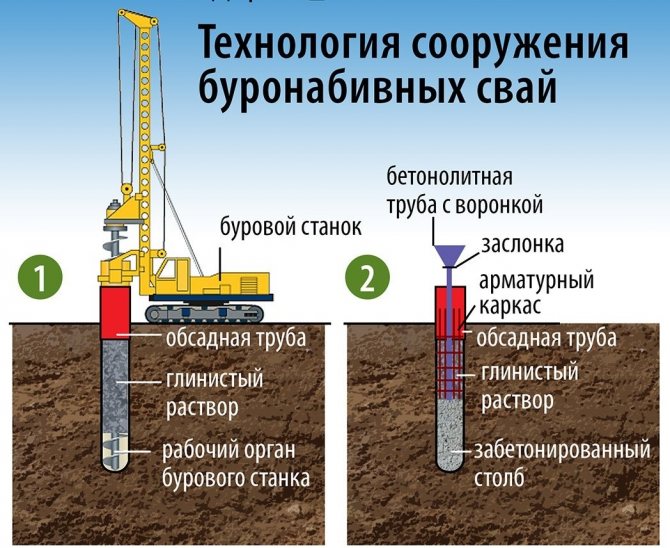

Как, согласно ГОСТ, устроены буронабивные опоры? Какие этапы предусматривает процесс их изготовления? Обобщенно выполнение опоры предусматривает два основных этапа:

• непосредственно бурение в грунте полости;
• заполнение полученной скважины бетонным раствором с предварительным монтажом каркаса усиления.

Имеется особенность, предусмотренная строительными нормами. Скважина и раствор имеют ограниченный период использования. С течением времени их качество падает. Полость вместе с раствором становятся непригодными для дальнейших работ. Поэтому ГОСТ регламентирует ограниченный 8 часами период между завершением бурильных работ и бетонированием.

Все расчеты свай, свайных фундаментов и их оснований следует выполнять с использованием расчетных значений характеристик материалов и грунтов

Опорные конструкции представляют собой предварительно пробуренные, согласно проекту, скважины с установленным арматурным каркасом. До заливки бетонного раствора полость уплотняется, герметизируется раствором глины, который предотвращает обвалы грунта, а затем объем заполняется бетонным составом. Допускается использование обсадных труб или заливка бетона непосредственно в скважину.

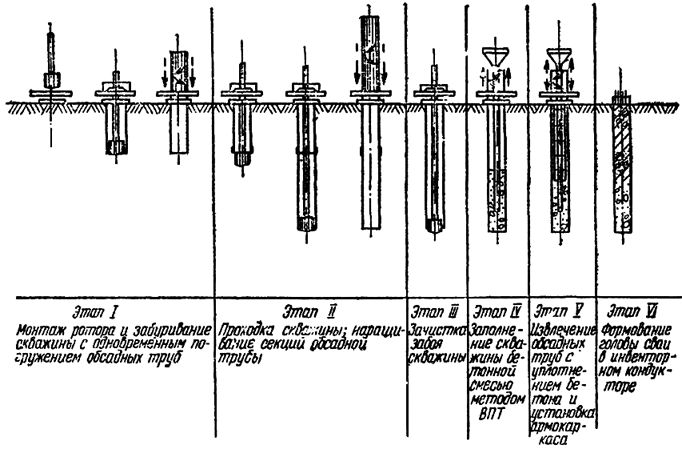

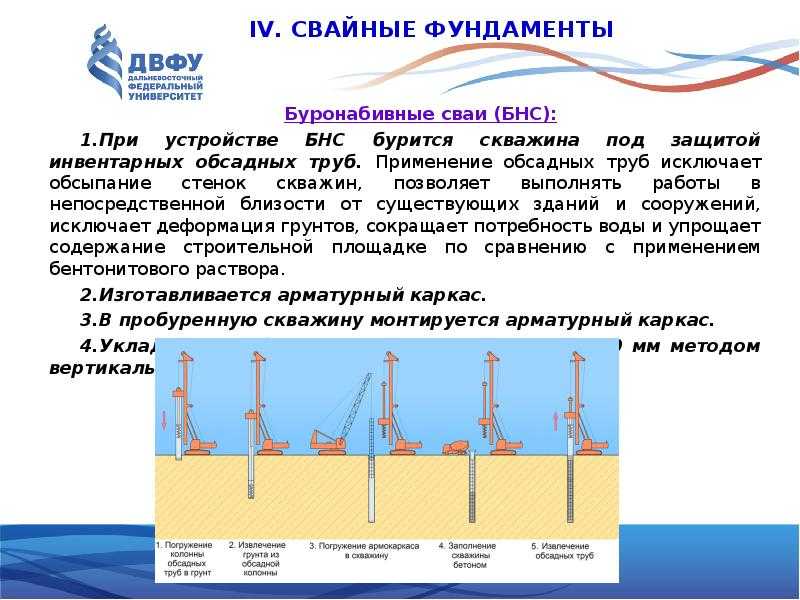

Изготовление и монтаж опор производятся по предусмотренному стандартами алгоритму:

• Вначале ударная установка или бурильная машина устанавливается на точку бурения.
• Производятся бурильные мероприятия, формирующие скважину с определенными размерами (диаметром, глубиной). Расширение внизу основания конструкции позволяет увеличить несущую способность будущей опоры.
• Вводится раствор глины, который гидростатически воздействует на стенки, исключает выкрашивание поверхности скважины.
• Продукты бурения увлекаются потоком жидкости, извлекаются на нулевую отметку.
• С использованием грузоподъемного оборудования в подготовленную скважину помещается каркас усиления, который может размещаться по всей высоте сваи или у поверхности. Всё зависит от предусмотренного проектом усилия.
• Производится фиксация арматурного каркаса неметаллическими упорами, обеспечивающими защитный слой.
• Полость заполняется бетонным раствором, доставленным авто-бетоносмесителем. Процесс бетонирования, согласно СНиП, не должен превышать трех часов.
• Специальная установка извлекает обсадные элементы.
• Бурильно-крановое оборудование перемещается в следующую точку выполнения работ согласно со схемой, приведенной в стандарте.

Контроль качества

Все материалы, поставляемые в зону работ, подлежат входному контролю. Это касается обсадных труб, арматурных каркасов усиления и другого сырья. Осуществляется визуальный контроль, а также проверяется информация, указанная в сопроводительной документации, паспортах, сертификатах. Бетонная смесь, доставляемая с предприятия-изготовителя, контролируется визуально и по документам бетонного завода.

При выполнении буронабивных мероприятий на всех стадиях осуществляется приемочный и операционный контроль. Будущие свайные фундаменты проверяются на соответствие координат разбивочных осей. После завершения бурильных мероприятий сопоставляют фактические размеры с параметрами, предусмотренными проектом.

Материал статьи охватывает общие положения строительных норм и правил, неукоснительное соблюдение которых гарантирует качественное выполнение работ. Руководствуясь СНиП, забивка свай будет выполнена на высоком техническом уровне.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

ГОСТ сваи буронабивные, СНиП на буронабивные сваи

Аренда Ямобура Армокаркасы для буронабивных свай Буронабивные сваи по технологии ТИСЭ Устройство буронабивной подпорной стены

На этой странице мы публикуем все межгосударственные стандарты (ГОСТ) на устройство буронабивных свай, а также документацию по строительным нормам и правилам (СНиП), которыми пользуемся в своей работе.

Специалисты строительной компании ООО «ПСК Основания и Фундаменты» уже более 20 лет занимается устройством фундаментов из буронабивных свай. По всем вопросам звоните 8 (495) 411-27-36



Нужен фундамент из буронабивных свай? обращайтесь в нашу компанию – рассчитаем и установим!

Опыт работы – более 20 лет.



ГОСТ и СНиП по свайным фундаментам

СНиП 2.02.03-85. Свайные фундаменты. Смотреть

Настоящие нормы распространяются на про­ектирование свайных фундаментов вновь стро­ящихся и реконструируемых зданий и сооруже­ний.



СП 50-102-2003. Проектирование и устройство свайных фундаментов. Смотреть

Свод  правил  по  проектированию  и  устройству  свайных  фундаментов  разработан  в  развитие  обязательных  положений  и  требований СНиП 2.02.03-85 и СНиП 3.02.01-87. Свод правил устанавливает требования к проектированию и устройству различных типов свай в различных инженерно-геологических условиях и для различных видов строительства.



ГОСТ 19804-2012. Сваи железобетонные заводского изготовления. Общие технические условия. Смотреть

Настоящий  стандарт  устанавливает  общие  требования  к железобетонным  сваям  заводского изготовления. Настоящий  стандарт  предназначен  для  разработки  нормативных документов  и  технической документации  на  конкретные виды изделий

ГОСТ на армокаркасы

ГОСТ 34028-2016. Прокат арматурный для железобетонных конструкций. Технические условия. Смотреть

Настоящий стандарт  распространяется  на  арматурный  прокат  гладкого и  периодического профилей классов А240, А400, А500 и А600. предназначенный для применения при армировании сборных железобетонных конструкций  и  при  возведении  монолитного железобетона,  а  также  на  арматурный прокат периодического профиля классов АпбОО, А800 и А1000. предназначенный для применения при армировании предварительно напряженных железобетонных конструкций.



ГОСТ ГОСТ 535-2005. Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия. Смотреть

Настоящий стандарт распространяется на горячекатаный сортовой и фасонный прокат общего и специального назначений из углеродистой стали обыкновенного качества.

ГОСТ по использованию бетонной смеси

ГОСТ 18105-2010. Бетоны. Правила контроля и оценки прочности. Смотреть

Настоящий стандарт распространяется на все виды бетонов, для которых нормируется прочность, и  устанавливает  правила  контроля  и  оценки  прочности  бетонной  смеси,  готовой  к  применению (далее — БСГ),  бетона  монолитных,  сборно-монолитных  и  сборных  бетонных  и  железобетонных конструкций при проведении производственного контроля прочности бетона. Правила  настоящего стандарта могут быть использованы  при проведении обследований бетонных и железобетонных конструкций, а также при экспертной оценке качества бетонных и железобетонных конструкций.



ГОСТ 10060-2012. Бетоны. Методы определения морозостойкости. Смотреть

Настоящий  стандарт  распространяется  на  тяжелые,  мелкозернистые, легкие и  плотные силикатные бетоны  (далее  — бетоны)  и устанавливает  базовые  и  ускоренные  методы  определения  морозостойкости.



ГОСТ 26633-2012. Бетоны тяжелые и мелкозернистые. Технические условия. Смотреть

Настоящий стандарт распространяется на тяжелые и мелкозернистые бетоны на цементных вяжущих (далее — бетоны),  применяемые во всех областях строительства,  и устанавливает технические требования к бетонам, правила их приемки, методы испытаний. Стандарт не распространяется на крупнопористые, химически стойкие, жаростойкие и радиационно-защитные бетоны.



ГОСТ 7473-2010. Смеси бетонные. Технические условия. Смотреть

Настоящий стандарт  распространяется  на готовые для  применения  бетонные смеси  тяжелых, мелкозернистых и легких бетонов на цементных вяжущих (далее — бетонные смеси), отпускаемые потребителю для возведения монолитных и сборно-монолитных конструкций или используемые на предприятиях для изготовления изделий и сборных бетонных и железобетонных конструкций. Настоящий стандарт содержит требования к технологическим характеристикам бетонных смесей, процедурам контроля их приготовления, оценке соответствия показателей их качества, а также количеству бетонной смеси, отпускаемой потребителю.



ГОСТ 12730.0-78. Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости. Смотреть

Настоящий стандарт распространяется на бетоны всех видов, применяемые в промышленном,  энергетическом,  транспортном,  водохозяйственном,  сельскохозяйственном, жилищно-гражданском и других видах строительства. Стандарт  устанавливает  общие  требования  к  методам  определения  плотности  (объемной массы), влажности, водопоглощения,  пористости и водонепроницаемости путем объемно-весовых испытаний образцов.

ГОСТ на испытания свай

ГОСТ 5686-94. Грунты. Методы полевых испытаний сваями. Смотреть

Настоящий стандарт распространяется на методы полевых испытаний грунтов сваями  (натурными, эталонными,  сваями – зондами ), проводимых при инженерных изысканиях для строительства, а также на контрольные испытания свай при строительстве.



Кроме буронабивных мы изготавливаем буроинъекционные, буросекущие и бурокасательные сваи

Все работы – под ключ!

По желанию заказчика мы полностью выполним все работы под ключ, начиная с геологических исследований и заканчивая устройством ростверка.

Для устройства буронабивных свай обращайтесь к нам в ООО «ПСК Основания и Фундаменты». Наши специалисты с большим опытом работы помогут разработать и построить фундамент на буронабивных сваях любой сложности.

Оставьте заявку на консультацию технического специалиста

Узнайте сколько вы сможете сэкономить с нами

Прикрепить файл Прикрепить файл

Настоящим подтверждаю свое согласие на обработку моих персональных данных

Мы против СПАМА! Ваши данные в безопасности!

Аренда буровой установки для буронабивных свай

Аренда буровой установки для буронабивных свай ПСК «Основания и фундаменты» предоставляет в аренду буровые установки для буронабивных свай в Москве и Московской области Предлагаем в аренду все виды…

Подробнее

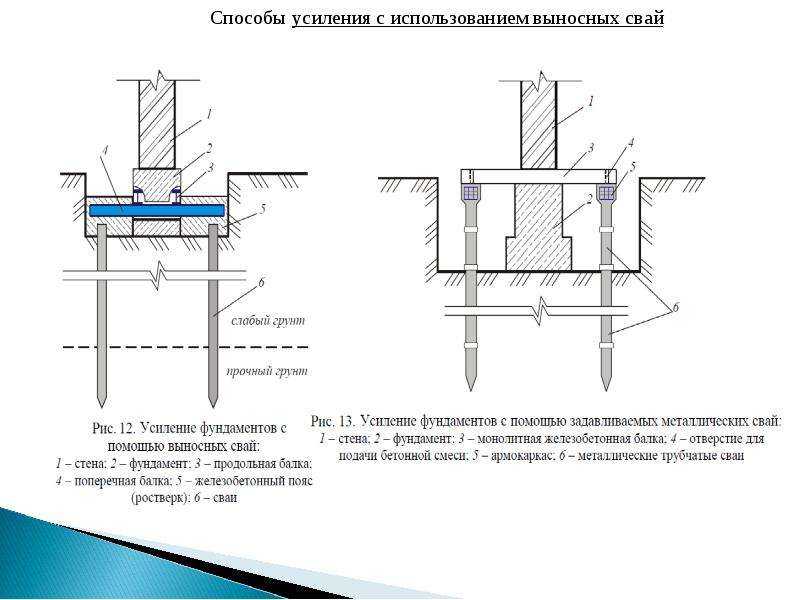

Усиление фундамента буронабивными сваями

Наша строительная организация ПСК «Фундаменты и основания» принимает заказы на  усиление фундамента буронабивными сваями в Москве и других российских регионах. Когда необходимо…

Подробнее

Фундамент буронабивной ленточный

В сфере строительства все более популярным становится возведение буронабивного ленточного фундамента. Он способен стать надежным основанием для последующей постройки и обойтись…

Подробнее

“ТР 100-99. Технические рекомендации по устройству фундаментов из буронабивных свай в условиях существующей застройки”

Утверждены

Комплексом перспективного

развития г. Москвы

24 декабря 1999 года

Дата введения в действие

1 января 2000 года

При возведении зданий на свайных фундаментах в стесненных условиях городской застройки серьезную проблему представляют динамические нагрузки, воздействующие на расположенные поблизости здания. Решение этой проблемы возможно с использованием технологии устройства буронабивных свай.

“Технические рекомендации по устройству фундаментов из буронабивных свай в условиях существующей застройки” разработаны лабораторией оснований и фундаментов ГУП “НИИМосстроя” (к. т.н. В.А. Трушков) при участии ГУ “Мосстройлицензии” (Ю.П. Емельянов) и Управления развития Генплана (д.т.н. Н.Н. Никонов и д.т.н. А.Н. Дмитриев) на основе результатов научно-исследовательских работ, выполненных НИИМосстроем, МГСУ им. Куйбышева, МНИИТЭП, а также многолетнего опыта специализированных организаций по устройству фундаментов из буронабивных свай.

Рекомендации предназначены для строительных организаций, специализирующихся на устройстве свайных фундаментов.

Разработаны НИИМосстроем.

Внесены Управлением развития Генплана.

Утверждены Первым заместителем руководителя Комплекса перспективного развития города Е.П. Заикиным 24 декабря 1999 г.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Рекомендации распространяются на работы по устройству буронабивных свай диаметром 400 – 1200 мм и глубиной заложения до 25 м в различных грунтовых условиях для сооружения свайных фундаментов вблизи существующих зданий с применением импортного оборудования фирмы “Касагранда C-40” (Италия).

1.2. В Рекомендациях учтены особенности технологии, включающей бурение скважины буровым станком с непрерывным шнеком, позволяющим производить бурение скважин на требуемую глубину (до 25 м) без выемки грунта и последующее бетонирование скважины с подачей бетона через пустотелую колонну шнека при одновременном его подъеме и удалении грунта. При составлении Рекомендаций использован многолетний отечественный и зарубежный опыт применения технологии для устройства буронабивных свай для фундаментов жилых гражданских зданий в условиях существующей застройки.

1.3. Устройство буронабивных свай по предлагаемой технологии определяется как диаметром сваи и глубиной ее заложения, так и длиной и жесткостью арматурного каркаса, который погружается в заполненную бетоном скважину под действием собственного веса или с применением вибропогружателя. При сооружении свайных фундаментов допускается применение таких конструкций, в которых может быть воспринят сваей с арматурным каркасом длиной не более 10 м.

1.4. Область применения буронабивных свай во всех грунтах, кроме скальных и крупнообломочных, в т.ч. обводненных, структурно-неустойчивых без применения инвентарных обсадных труб или тиксотропных растворов в стесненных городских условиях с приближением к существующим зданиям до 1 м. При этом при проведении инженерно-геологических изысканий должно быть обращено особое внимание на обследование мест возведения фундаментов с целью выявления в грунте различного рода препятствий (скальных прослоек, валунов размером более 25 см и т.п.).

2. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ БУРОНАБИВНЫХ СВАЙ И СВАЙНЫХ ФУНДАМЕНТОВ

2.1. Проектирование и устройство буронабивных свай выполняется в соответствии с требованиями СНиП 2.02.03-85 “Свайные фундаменты”, СНиП 3.02.01-87 “Земляные сооружения, основания и фундаменты”, СНиП 2.03.01-84 “Бетонные и железобетонные конструкции”.

2.2. Нагрузки и воздействия, их сочетания, коэффициенты надежности и условий работы определяются в соответствии с требованиями СНиП 2. 01.07-85 “Нагрузки и воздействия” и отраслевыми нормами проектирования.

2.3. Буронабивные сваи с применением импортного оборудования армируют сварными пространственными каркасами. Продольная рабочая арматура должна быть равномерно распределена по длине окружности. Количество стержней должно быть не менее 6, а диаметр – не менее 18 мм. Расстояние между продольными стержнями должно быть не менее 40 см. Продольные стержни арматуры следует преимущественно применять из стали класса АIII.

Арматурные каркасы должны иметь фиксирующие элементы из пластмассовых трубок диаметром 90 мм и длиной 70 мм, обеспечивающие требуемую толщину защитного слоя бетона, устанавливаемые на поперечные кольца жесткости по длине сваи.

2.4. Арматурный каркас помимо основных требований, предъявляемых СНиПами, должен иметь жесткость, достаточную для его погружения в заполненную бетоном скважину. С этой целью он должен изготавливаться сварным с цельными продольными стержнями, загнутыми на конус в нижней части. При необходимости рекомендуется приваривать поперечные кольца жесткости с шагом по высоте 2 – 3 м. Предпочтительно иметь минимальное количество стержней большего диаметра.

2.5. Защитный слой бетона должен быть не менее 70 мм и обеспечиваться установкой фиксаторов на поперечные кольца жесткости, привариваемые на арматурный каркас.

2.6. Рекомендуется применять бетон класса по прочности на сжатие В22,5 с содержанием цемента не менее 340 кг/м3, осадкой конуса 21 см. Заполнитель должен содержать не менее 25% частиц с размером до 0,1 мм; крупностью фракций заполнителя 5 – 20 мм и маркой его по прочности 50 – 60 МПа.

Подбор состава бетона и приготовление смеси должны обеспечивать проектный класс бетона по прочности, морозостойкости, водонепроницаемости и средней плотности согласно ГОСТ 19804.2-79; ГОСТ 10060.0-95; ГОСТ 10060.4-95; ГОСТ 12730.0-78; ГОСТ 12730.4-78; ГОСТ 12730.5-84.

2.7. Изменения в проекте фундаментов из буронабивных свай, вызванные несоответствием фактических геологических, гидрогеологических и других условий, принятых в проекте, должна вносить проектная организация с предварительным согласованием с заказчиком.

2.8. Работам по устройству буронабивных свай должна предшествовать планировка строительной площадки на заданной отметке с разбивкой осей сооружения и надежным закреплением на местности положения рядов буронабивных свай.

2.9. Разбивку осей сооружений следует оформлять актом, к которому прилагаются схемы расположения знаков разбивки, данные о привязке к базисной линии и к высотной опорной сети. Правильность разбивки следует систематически контролировать в процессе производства работ, а также в каждом случае смещения точек, закрепляющих оси.

2.10. Отклонения разбивочных осей рядов буронабивных свай от проектных не должны превышать 1 см на 100 м ряда; в положении одиночных буронабивных свай – +/- 0,05 диаметра сваи; при рядовом или кустовом расположении свай – +/- 0,15 диаметра сваи.

Отклонения оголовков свай от проектного положения по вертикали допускаются в сторону завышения отметки оголовка до 10 см, а в сторону занижения – до 20 см. Во всех случаях заделка оголовка сваи в бетон ростверка (без учета подготовки) должна быть не менее 10 см.

Тангенс угла отклонения вертикальной оси сваи от проектного положения не должен превышать 1/100 (отклонения стенки скважины от положения отвеса не должны превышать 10 см на каждые 10 м глубины скважины).

2.11. В зимнее время работы по устройству буронабивных свай в обводненных грунтах могут производиться при температуре наружного воздуха до минус 10 °C.

Работы по устройству буронабивных свай при более низких температурах возможны при принятии специальных мер, обеспечивающих нормальную работу буровой установки, оснащенной бортовой системой контроля основных параметров технологического процесса, при тщательной защите свежеуложенного бетона от промерзания. Эти мероприятия должны быть указаны в проекте организации работ.

2.12. Материалы, применяемые для приготовления бетона, буронабивных свай, должны отвечать требованиям ГОСТов на вяжущие материалы.

2.13. Для изготовления бетонной смеси применяются:

– цемент для приготовления бетона марки не менее 300, стойкого к воздействию агрессивной среды со сроком схватывания – не менее 2 ч. Применение глиноземистых, быстросхватывающихся и горячих цементов не допускается;

– песок, щебень, гравий фракций крупностью не более 20 мм. Прочность гравия и щебня должна быть не менее 800 кгс/см2;

– концентраты лигносульфонатов (ЛСТ) в соответствии с “Руководством по применению химических добавок в бетоне” М., Стройиздат, 1981 г.

2.14. Подбор состава бетонной смеси выполняется лабораторией бетонного завода в соответствии с заданной маркой бетона, при этом необходимо стремиться к равной плотности мелкого и крупного заполнителей.

2.15. При подборе состава бетона для укладки под воду его прочность назначается на 10% выше предусмотренной проектом.

2.16. Укладка бетонной смеси в пространство скважины происходит после ее бурения шнеком до проектной отметки через пустотелую колонну путем закачивания бетонной смеси бетононасосом под шнек с его одновременным подъемом. Изменением скорости подъема шнека должно поддерживаться избыточное давление бетона в скважине. При этом грунт из скважины должен извлекаться подъемом без вращения бурового става.

2.17. Бетонная смесь должна обладать подвижностью, обеспечивающей возможность свободного прохождения ее по трубам ВПТ. Водоотделение смеси должно находиться в пределах 1 – 2%.

2.18. Подвижность и связность бетонной смеси должны обеспечиваться подбором ее состава и введением в необходимых случаях поверхностно-активных пластифицирующих добавок. В качестве пластифицирующей добавки и замедлителя схватывания в летнее время в бетонную смесь должна вводиться добавка лигносульфонатов (ЛСТ) в количестве 0,1 – 0,2% от массы цемента, для монолитного бетона – до 0,6% в расчете на сухое количество добавки. Количество вводимой ЛСТ определяется лабораторией в зависимости от требуемых сроков сохранения подвижности бетонной смеси, ее температуры, температуры наружного воздуха и вида цемента. При введении ЛСТ в количестве 0,3 – 0,6% следует учитывать снижение скорости нарастания прочности бетона в раннем возрасте.

Бетонная смесь должна быть однородной и не расслаиваться при транспортировке.

2.19. При бетонировании буронабивных свай длиной более 15 м во избежание схватывания бетона в трубах с быстроразъемными соединениями обязательно применение добавок – замедлителей схватывания. Содержание добавок в зависимости от длины сваи и сроков укладки бетонной смеси должно устанавливаться лабораторией бетонного завода.

2.20. Бетонная смесь, отпускаемая заводом, должна иметь паспорт, в котором указывается объект, марка бетона, осадка конуса, а в зимний период – температура смеси на выходе.

3. ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОНАБИВНЫХ СВАЙ

3.1. До начала бурения строительная площадка должна быть подготовлена для всего комплекса работ по устройству буронабивных свай в условиях существующей застройки:

– площадка должна быть спланирована в требуемых отметках;

– на площадку укладываются дорожные плиты по щебеночной подготовке;

– размеры площадки должны обеспечивать возможность размещения всего комплекса технологического оборудования (буровая машина, бетононасос, пневмоколесный погрузчик, бетоновозы) и иметь удобный въезд (рис. 1).

а)

б)

в)

г)

д)

е)

Рис. 1. Технологический процесс по устройству буронабивных свай на базе импортного оборудования вблизи существующих зданий

а) центровка и установка в вертикальное положение шнека буровой машины; б) забуривание шнека до проектной глубины; в) подъем шнека с извлечением грунта и  одновременным бетонированием скважины; г) извлечение шнека из скважины и окончание ее бетонирования; д) зачистка устья скважины; е) погружение арматурного каркаса; 1 – буровая машина; 2 – направляющая мачта; 3 – непрерывный шнек; 4 – лебедка; 5 – извлеченный из скважины грунт; 6 – бетоноводные трубы; 7 – бетононасос; 8 – бетоновоз; 9 – подвижная бетонная смесь; 10 – погрузчик; 11 – вибропогружатель; 12 – арматурный каркас

3.2. До бурения скважин необходимо проведение точной центровки и вертикальности направляющей мачты буровой машины. Не допускается отклонение от проектного центра, превышающее 4% от диаметра сваи.

3.3. Перед бурением очередной скважины на строительную площадку должна быть завезена бетонная смесь в количестве 120% от проектного объема одной сваи и освидетельствованный арматурный каркас.

3.4. Бурение скважин должно начинаться после инструментальной проверки отметок спланированной поверхности грунта и положения осей буронабивных свай на площадке.

3.5. Доставка бетонной смеси на строительную площадку должна производиться в автобетоновозах и автобетоносмесителях. Возможна также доставка сухой смеси с затворением ее водой на строительной площадке непосредственно перед бетонированием скважины.

Перевозить бетонную смесь в зимнее время следует в утепленных автобетоновозах.

Температура бетонной смеси в момент ее укладки в скважину должна быть не ниже 5 °C.

3.6. После установки буровой машины в точке бурения на ее мачте на расстоянии 1 м от поверхности земли очерчивается линия условного уровня, от которой ведется отсчет.

3.7. Бурение каждой последующей скважины допускается на расстоянии не менее 3-х диаметров от центра предыдущей свежезабетонированной сваи (рис. 2).

Рис. 2. Общий вид пустотелых шнеков буровых установок для устройства буронабивных свай в стесненных условиях городской застройки

Устройство скважины на меньшем расстоянии допускается не ранее чем через 24 ч после завершения бетонирования.

3.8. Во время бурения затвор на нижнем конце полого шнека должен быть закрыт для предотвращения проникновения внутрь трубы грунта и воды.

3.9. Состав бетонной смеси, ее приготовление и методы контроля должны соответствовать требованиям СНиП 2.02.03-85 “Свайные фундаменты”, СНиП 3.02.01-87 “Основания и фундаменты”, СНиП 2.03.01-84 “Бетонные и железобетонные конструкции”, ГОСТ 7473-85* “Смеси бетонные. Технические условия”, ГОСТ 10181.1-81 “Смеси бетонные. Методы определения удобоукладываемости”.

3.10. Продолжительность доставки бетонной смеси на строительную площадку и укладки ее в скважину не должна превышать срока схватывания.

В случае расслоения бетонной смеси при транспортировке должно быть произведено повторное перемешивание ее в автобетоносмесителях.

3.11. Твердение бетона должно протекать в течение 3-х ч; с этой целью применяются добавки, замедляющие твердение бетона в соответствии с “Руководством по применению химических добавок в бетоне” М., Стройиздат, 1981 г.

3.12. Бетон должен иметь осадку конуса 21 – 23 см; отклонение от требуемой подвижности должно быть не более 1 см в сторону ее уменьшения и не более 2 см – в сторону ее увеличения.

3.13. Бетонирование сваи должно начинаться непосредственно после достижения пустотелым шнеком проектной глубины погружения.

3.14. При начале бетонирования пустотелый шнек поднимается на высоту 20 см (но не более 40 см) для открытия затвора в его нижней части; дальнейший подъем пустотелого шнека может быть продолжен после достижении давления в бетонируемой скважине 0,5 – 1,0 атм.

3.15. При бетонировании сваи давление в бетонной смеси должно поддерживаться постоянным. При падении давления скорость подъема шнека бурового става должна быть снижена.

3.16. В течение всего процесса бетонирования шнековой пустотелой колонне буровой установки должно придаваться постоянное возвратно-поступательное движение.

3.17. Бетонирование должно выполняться до выхода бетонной смеси на поверхность и заканчиваться удалением загрязненного слоя бетонной смеси. После этого устанавливается инвентарный кондуктор и бетонируется оголовок сваи.

3.18. Непосредственно после окончания бетонирования буровая установка отводится от скважины, вынутый и сброшенный со шнека грунт удаляется средствами механизации; затем производится ручная зачистка устья скважины с удалением верхнего слоя бетонной смеси до четкого обнаружения краев скважины.

3.19. В заполненную бетоном скважину устанавливают арматурный каркас, конструкция и размеры которого должны соответствовать проекту. До погружения армокаркаса последний следует освидетельствовать в присутствии представителя авторского надзора.

Установка арматурного каркаса в скважину при отсутствии соответствующего паспорта к нему не допускается.

Номер арматурного каркаса, устанавливаемого в скважину, должен фиксироваться в журнале производства работ.

3.20. При транспортировке арматурных каркасов от места изготовления к месту установки в каркасы следует устанавливать временные распорки в виде поперечных стержней или деревянных кругов для предохранения их от деформаций.

Перед установкой в заполненную бетоном скважину арматурный каркас должен быть тщательно очищен от ржавчины и грязи.

3.21. Диаметр арматурного каркаса должен быть на 140 мм меньше диаметра скважины во избежание его заклинивания. С наружной стороны каркас должен иметь ограничители (фиксаторы), обеспечивающие необходимую толщину защитного слоя бетона.

Для обеспечения необходимой жесткости армокаркас должен быть усилен кольцами из листовой стали шириной 60 – 90 мм и толщиной 8 – 10 мм, прикрепленными с наружной стороны каркаса через 1,5 – 2 м. Длина отдельных секций каркаса, как правило, не должна превышать 10 м. При соответствующем усилении конструкции каркаса и наличии специальных подъемных механизмов длина секций каркаса не ограничивается.

3.22. Способ строповки, подъем и опускание арматурного каркаса в скважину должны исключать появление в нем деформаций. Каркас опускают в положении, обеспечивающем его свободное погружение в бетон скважины.

3.23. Арматурный каркас вводится в забетонированную скважину непосредственно после окончания бетонирования и зачистки устья скважины. Максимально допустимый промежуток времени между окончанием бетонирования и погружением арматурного каркаса зависит от подвижности бетонной смеси, проектной глубины погружения арматурного каркаса и его жесткости. Рекомендуется соблюдать промежуток времени, не превышающий 20 мин.

3.24. Погружение арматурного каркаса в забетонированную скважину осуществляется под действием собственной массы, для погружения каркаса может быть использован вибропогружатель.

4. КОНТРОЛЬ КАЧЕСТВА БУРОНАБИВНЫХ СВАЙ

4.1. Контроль качества буронабивных свай, устраиваемых в условиях существующей городской застройки, должен осуществляться на всех этапах их изготовления: при бурении и бетонировании скважин, установки арматурных каркасов, а также по окончании изготовления свай.

Контроль осуществляется представителем авторского надзора, заказчика и Инспекцией государственного архитектурно-строительного надзора (ИГАСН) с привлечением по мере необходимости соответствующих специализированных научно-исследовательских организаций.

4.2. В процессе производства работ по бурению скважин производителем работ ведется журнал, записи в котором контролируются представителем авторского надзора или ИГАСН.

4.3. При бурении скважин для устройства буронабивных свай из каждого слоя грунтов, но не реже, чем через 3 м по глубине, должны отбираться и маркироваться образцы грунтов нарушенной или не нарушенной структуры. Способы отбора образцов грунтов не регламентируются. Образцы должны сохраняться до оформления актов приемки буронабивных свай.

4.4. В процессе бурения скважин для установления соответствия данных изысканий данным, полученным при бурении скважин, должны производиться освидетельствования грунтов представителем организации, производившей инженерно-геологические изыскания на объекте.

4.5. При бетонировании скважин постоянному контролю подлежат: подвижность бетонной смеси; интенсивность ее укладки; уровни бетонной смеси в скважине и температура бетонной смеси. Также обязательно должны контролироваться соответствие объема уложенной бетонной смеси и объема столба бетона в шнековой пустотелой колонне.

4.6. Подвижность бетонной смеси должна контролироваться по осадке нормального конуса путем отбора проб бетонной смеси, взятых при укладке в скважину. При этом соответствие бетонной смеси заданному классу бетона должно проверяться строительной лабораторией по паспорту бетонного завода.

4.7. Качество укладки бетонной смеси в скважину и сплошность бетона рекомендуется контролировать по результатам ультразвуковой диагностики (УЗД) с составлением заключения научно-исследовательской организацией. При указанном способе контролю следует подвергать не менее 5% общего количества буронабивных свай.

4.8. Качество затвердевшего бетона буронабивных свай определяется отбором трех контрольных образцов на каждые 50 м3 уложенной бетонной смеси. Для дополнительного контроля сплошности бетона свай выборочно проводятся испытания образцов-кернов, высверленных из тела 1 сваи на каждые 100 свай, но не менее 2-х образцов на объект строительства.

4.9. Высверливание кернов в буронабивных сваях производится в возрасте бетона 28 сут коронками из твердых сплавов диаметром 110 мм. Для контрольного отбора кернов в свае бурится одна вертикальная скважина на глубину 0,5 м ниже подошвы сваи. При этом следует производить описание кернов и составлять колонку скважины с указанием их длины и признаков, характеризующих состояние бетона. Керны, имеющие длину, равную или превышающую их диаметр, испытываются на прочность.

4.10. Время начала и конца бетонирования буронабивных свай на строительном объекте должно фиксироваться в журнале производителем работ. Там же фиксируются вынужденные перерывы в бетонировании, указываются их причины и продолжительность простоя.

4.11. Контроль качества бетонной смеси, укладываемой в скважину, осуществляется путем отбора проб бетона из каждой поступающей на строительную площадку партии бетонной смеси с изготовлением не менее 3-х контрольных кубов для испытания на прочность. Набор прочности бетонных образцов осуществляется в условиях, соответствующих условиям твердения бетона в стволе буронабивной сваи. Контрольные образцы испытывают в возрасте 7 и 28 сут (ГОСТ 10180-90 “Бетон тяжелый. Методы определения прочности”).

4.12. Несущая способность грунта основания сваи определяется по результатам испытания в соответствии с требованиями ГОСТ 5686-94 “Методы полевых испытаний грунтов сваями”.

На каждой строительной площадке испытаниям свай по грунту должны подвергаться 2% общего числа свай в фундаменте, но не менее 2-х однотипных свай на объект. Указанные испытания должны выполняться для определения необходимой длины свай с целью корректировки рабочих чертежей свайного поля проектной организацией.

4.13. Приемка выполненных работ по устройству буронабивных свай должна производиться до начала устройства ростверков на основании следующих документов и материалов:

– актов приемки материалов;

– актов лабораторных испытаний контрольных бетонных кубов, изготовленных как на заводе, так и на строительной площадке;

– актов контрольной проверки качества укладки бетонной смеси в скважину и сплошности бетона, определяемые по результатам ультразвуковой диагностики;

– актов лабораторных испытаний бетонных кернов, высверленных из стволов свай;

– отчетов с заключениями по проведенным статическим испытаниям пробных буронабивных свай;

– исполнительной схемы расположения осей, выполненных буронабивных свай, с указанием отклонений от проектного положения в плане и результатов нивелировки оголовков свай;

– актов на скрытые работы;

– журналов на устройство буронабивных свай.

4.14. При приемке буронабивных свай должно проверяться соответствие выполненных работ требованиям проекта, СНиП 2. 02.01-85 “Свайные фундаменты”, СНиП 3.02.01-87 “Земляные сооружения, основания и фундаменты” и настоящих Рекомендаций. В завершение оформляется акт, в котором должны быть отмечены обнаруженные дефекты и способы их устранения.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1. При производстве работ по устройству фундаментов из буронабивных свай для домов повышенной этажности в условиях существующей застройки, возводимых из типовых секций жилых домов, надлежит соблюдать правила, предусмотренные СНиП III-4-80* “Техника безопасности в строительстве”, Временными инструкциями по технике безопасности при выполнении свайных работ с применением самоходных установок и настоящими Рекомендациями.

5.2. При монтаже (демонтаже) передвижной буровой установки для устройства буронабивных свай, а также при производстве свайных работ в опасной зоне не должны находиться люди (в т.ч. и обслуживающий персонал). При перемещении буровой установки ее базовая машина должна находиться на раздвижном гусеничном ходу. При этом осуществляется постоянный контроль за вертикальностью мачты.

5.3. При работе гидравлических бурильных машин должны систематически проверяться исправность механизмов, надежность болтовых и муфтовых соединений, состояние гидропроводов, стальных канатов и правильность их запасовки.

5.4. При эксплуатации буровой установки запрещается:

– работать на неисправной установке и применять неисправные полые шнеки колонны;

– перемещать установку с поднятой направляющей мачтой при уклонах местности более 3%;

– использовать лебедку установки для погрузочно-разгрузочных работ;

– оставлять на грузовом крюке лебедки арматурный каркас в подвешенном состоянии;

– оставлять в поднятом положении мачту установки на слабых сильносжимаемых грунтах;

– извлекать арматурный каркас из забетонированной скважины;

– поднимать различные грузы без установки выносных опор или опирания на аутригеры;

– смазывать вращающиеся узлы установки во время работы;

– оставлять незакрытыми отверстия в грунте после бурения скважин;

– подходить к изготавливаемой свае во время работы установки;

– подтягивать тросом грузы, расположенные сбоку от установки или находящиеся впереди нее на расстоянии более 5 м.

5.5. До начала работ по устройству буронабивных свай весь персонал на объекте должен подробно ознакомиться со спецификой производства работ и проектом производства работ. Рабочие должны быть проинструктированы и обучены безопасным приемам по всем видам работ.

5.6. К работам, связанным с устройством буронабивных свай, допускаются рабочие – мужчины не моложе 18 лет, прошедшие обязательное медицинское освидетельствование, обученные профессиям оператора и слесаря-монтажника буровой установки с правом работы на высоте, прошедшие курсы по технике безопасности работ, сдавшие экзамены квалификационной комиссии и имеющие соответствующее удостоверение.

5.7. В опасной зоне запрещается производство работ, не имеющих отношения к данному технологическому процессу.

Опасной зоной при производстве свайных работ считается зона вблизи размещения буровой установки с границей, проходящей по окружности, центром которой является место устройства очередной буронабивной сваи, и с радиусом, равным полной длине буровой мачты плюс 5 м.

Все опасные зоны на площадке должны быть обозначены хорошо видимыми предупредительными знаками и надписями.

5.8. Запрещается располагать буровую установку на расстоянии менее 25 м от места производства работ по выемке котлованов или траншей, а также от мест рыхления грунта (в т.ч. мерзлого) клин-молотом, шар-бабой и другими средствами.

Нежелательно устанавливать буровую машину и работать на свеженасыпанном грунте, а также на площадках с уклоном, превышающим указанный в паспорте, в инструкции по эксплуатации машин или в проекте производства работ.

5.9. В пределах призмы обрушения котлованов траншей и прочих выемок запрещается располагать и устанавливать буровые установки, краны и другие строительные машины и оборудование.

5.10. Изготовление буронабивных свай должно производиться в последовательности, указанной в проекте производства работ, и в соответствии с рабочими чертежами проекта. Вблизи подземных коммуникаций, а также рядом с проложенными электрокабелями и в охранной зоне воздушных линий электропередач работы разрешается выполнять только при наличии наряда-допуска на особо опасные работы, подписанного главным инженером строительной организации, и в присутствии представителя эксплуатирующей организации. При этом допуск персонала к выполнению работ разрешается только после ознакомления под расписку с проектом производства работ, рабочим проектом данного объекта всех членов бригады и проведением инструктажа на рабочем месте с выдачей наряда на особо опасные работы.

СПИСОК ЛИТЕРАТУРЫ

1. СНиП 2.02.03-85. Свайные фундаменты

2. СНиП 3.02.01-87. Земляные сооружения, основания и фундаменты

3. СНиП 2.03.01-84. Бетонные и железобетонные конструкции

4. СНиП 2.01.07-85. Нагрузки и воздействия

5. ГОСТ 19804-91. Сваи железобетонные

6. ГОСТ 10060.0-95. Бетоны. Методы определения морозостойкости. Общие требования

7. ГОСТ 10060.4-95. Бетоны. Структурно-механический метод ускоренного определения морозостойкости

8. ГОСТ 12730.0-78. Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости

9. ГОСТ 12730.4-78. Бетоны. Методы определения показателей пористости

10. ГОСТ 12730. 5-84. Бетоны. Методы определения водонепроницаемости

11. “Руководство по применению химических добавок в бетоне”. М., Стройиздат, 1981

12. ГОСТ 7473-94. Смеси бетонные. Технические условия

13. ГОСТ 10181.1-81. Смеси бетонные. Методы определения удобоукладываемости

14. ГОСТ 10180-90. Бетон тяжелый. Методы определения прочности

15. СНиП III-4-80*. Техника безопасности в строительстве

16. “Временные инструкции по технике безопасности при выполнении свайных работ с применением самоходных установок”. М., Стройиздат, 1980.

Скачать:
ТР 100-99. Технические рекомендации по устройству фундаментов из буронабивных свай в условиях существующей застройки
ТР 100-99. Технические рекомендации по устройству фундаментов из буронабивных свай в условиях существующей застройки

Буронабивные сваи диаметром 300 — ограничения и количество

Прежде чем приступать к проектированию и тем более строительству свайного фундамента, необходимо пройти ряд подготовительных этапов, заключающих в себе изыскания и расчеты различного типа. Результатом правильно проведенных предварительных мероприятий будет прочный, экономичный, и, главное, надежный фундамент. Одной из ключевых характеристик, влияющих на рентабельность того или иного типа свай, являются геометрические параметры свайных колонн.

Верно определить размеры поперечного сечения, глубину заложения, количество скважин и другие параметры, значит построить надежное основание для будущего здания.

Типология буронабивных свайных фундаментов

Буронабивные свайные фундаменты – это одна из немногих конструкций, не поддающихся строгой классификации. Типовые размеры, представленные в различных сортаментах, сводах правил и государственных стандартах, являются лишь приблизительными рекомендациями. Тогда как серийно производимые изделия должны пройти ряд строгих проверок на соответствие стандартам качества, буронабивные сваи практически невозможно испытать, поскольку изготавливаются они в полевых условиях и закладываются прямо в грунт.

Бетонируемые непосредственно на строительном участке, буронабивные сваи отличаются высокими показателями прочности, вычислить которые можно только эмпирически.

Испытания, проводимые на опытных образцах, показывают работу исключительно данных экспериментальных изделий. Поскольку условия изготовления, такие как тип грунта, уровень грунтовых вод, водонасыщенность рабочего слоя почвы, характеристики использованных арматуры и бетона, невозможно предугадать.Все имеющиеся прочностные и геометрические данные приблизительны и представлены только в качестве примера.

Конструкция буронабивных свай

Для типизации буронабивных свай используют деление по геометрическим признакам и технологическим особенностям производства и эксплуатации. СНиП 2.02.03-85 является актуализированной версий свода строительных норм и правил от 1983 года и предлагает классифицировать буронабивные сваи по способу изготовления следующим образом:

• Буронабивные сплошного сечения:
• с уширениями и без них;
• без крепления стенок;
• с укреплением боковых стенок скважин глиняным раствором или обсадными трубами (при дислокации свайной колонны ниже уровня грунтовых вод)
• Буронабивные с применением технологии непрерывного полого шнека;
• Береты – буровые, изготовляемые с помощью плоского грейфера или грунтовой фрезы;
• Буронабивные с камуфлетной пятой, устраиваемые с последующим образованием уширения с помощью взрыва (в том числе и электрохимического).

От способа изготовления свайных столбов зависит их окончательная стоимость и, главное, максимальные и минимальные размеры свайных колонн. Важно учитывать разновидность буронабивных свай до начала строительства, поскольку различные технологии производства предполагают разный набор специализированного оборудования, а также допустимые габариты скважин.

Предварительная подготовка к расчету

Геологические изыскания

Определенные геометрические характеристики свайного столба это не просто прихоть подрядчика и проектировщика, а потребность, обусловленная необходимостью подобрать наиболее рациональный объем фундамента, способный не только выдержать предполагаемую нагрузку будущего здания, но и сэкономить бюджет заказчика. В каждом отдельно взятом случае перед определением размеров и устройством фундамента необходимо проводить ряд следующих исследований и изысканий:

• геологическая разведка местности – бурение контрольных скважин в стратегических точках участка для определения типа и величины грунтовых напластований, несущей способности грунта и прочих характеристик основания;
• гидрогеологические изыскания – определение уровня грунтовых вод, водонасыщенности грунта;
• расчет общей массы здания и определение предельной расчетной нагрузки на погонный метр фундаментной плиты;
• окончательный расчет геометрических параметров буронабивной сваи и необходимого количества свай выбранного сечения.

Результатом расчета будет сводная таблица размеров свайных колонн, и схема наиболее рационального фундамента с учетом выбранного типа буронабивных свай. Расчет размеров свай можно доверить проектному отделу строительной фирмы или провести самостоятельно. Не рекомендуется использование данных геологической разведки, полученных на соседствующих земельных наделах. Информацию о глубине промерзания грунта можно найти в СП 22.13330.2011.

Расчет свайного поля

После проведения геологических изысканий можно приступать к расчету свайного поля. Учитывая тип грунта, а также расположение уровня грунтовых вод, можно составить представление о предположительной глубине заложения скважин. В расположенной ниже таблице приведены примерные рекомендации глубин заложения в слабо просадочные грунты скважин, безопасных при указанных условиях:

Рекомендация глубины заложения

Влажные, просадочные, высокопучинистые и другие ненадежные типы грунтовых оснований не рекомендуется использовать для устройства в них буронабивных свай.

Схема расположения грунтовых вод

Грунты с уровнем подземных вод выше, чем 1000 мм, считаются водонасыщенными и устройство свайных фундаментов на таких основаниях строго противопоказано технологией. Высокий уровень грунтовых вод можно понизить, проведя мероприятия по осушению, прокладке дренажных стоков и проч. Надежными слабо-пучинистыми грунтами считают те, в которых УГВ ниже глубины промерзания не менее чем на 1 метр.

Данные, приведенные в таблице, помогут составить общее представление о зависимости глубины заложения свайной колонны от характеристик грунта. Для получения более точных и надежных показателей следует провести несложный математический расчет. Принцип расчета состоит в принятии за эталон одного из показателей (например, диаметра) и расчета остальных, исходя из этих данных. Методом сравнения выбирают наиболее подходящую конфигурацию свай, из которых впоследствии формируют свайное поле.

Расчет длины висячих свай

Свайные столбы, не опирающиеся на несущий слой грунта, считают висячими. Это означает, что основную нагрузку воспринимают боковые стенки скважины,а не опорный слой грунта. Такие фундаменты предпочтительно устанавливать в районах с глубоким расположением каменистого слоя. Несущая способность таких свай не отличается от стоек аналогичного диаметра.

Если вам доступны данные геологии местности, а также тип грунта подходит для устройства буронабивных висячих свайных колонн, можно приступать к вычислению длины. Предполагаемая схема расчета выглядит следующим образом:

• Принимаем некую среднюю ширину поперечного сечения сваи n=60 мм.
• Рассчитываем нагрузку дома на погонный метр фундаментной плиты:

Висячие сваи различной длины

Чтобы рассчитать нагрузку на погонный метр фундамента, нужно общую нагрузку разделить на периметр. Посчитать общую нагрузку дома можно в соответствии с указаниями СНиП 2.02.01-83* или СП 22.13330.2011 – в соответствующих разделах можно найти алгоритм расчета, необходимые значения коэффициентов ветровой и снеговой нагрузки и другую необходимую информацию.

Полученное значение в кг/м и будет искомой величиной. Средняя масса одноэтажного кирпичного дома 50 тонн. Следовательно, для дома с периметром 20 метров (10×10) нагрузка на погонный метр составит 2500 кг/м.

• Принимаем шаг колонн не менее трех диаметров и не более двух метров – для выбранного диаметра подойдет шаг 1,5 метра. Общее количество свай будет равняться 13.
• Рассчитываем нагрузку на одну сваю: для этого разделим на величину шага свай нагрузку, воспринимаемую погонным метром фундамента. Получим значение приблизительно равное 1700 кг/м.Такой необходимый предел прочности необходимо заложить в одну сваю.
• Для сваи площадью сечения 0,28 м2 такое значение прочности будет равняться:

F=R∙A+u∙Eycf∙fi∙hi;

Где F – несущая способность; R–сопротивление грунта, формулу расчета которого можно найти в СНиП 2.02.01-83*; А – площадь сечения сваи; Eycf,fi и hi– коэффициенты из того же СНиП; u–периметр сечения сваи, разделенный на длину.

Фундамент на буронабивных сваях

Для рассматриваемой в примере сваи двухметровой длины предельная нагрузка в глинистом грунте будет равняться 32,3 тонны, что позволяет уменьшить количество свай за счет увеличения шага свайных колонн, или уменьшить площадь сечения каждой отдельно взятой сваи, что позволит сэкономить средства, затраченные на бетонирование скважин.

Глубина таких свай будет зависеть исключительно от характеристик верхнего слоя грунта, относительного уровня расположения грунтовых вод и глубины промерзания. Следует также учитывать данные о промерзании грунтов и положении уровня грунтовых вод. Подробные примеры расчета глубины заложения висячих свай приведены в СНиП 2.02.01-83* в разделе 2 пункт 5 или в СП 50.102-2003.

Расчет длины стоек

Буронабивные сваи повышенной глубины заложения могут работать как стойки. И хотя обычно буровые типы являются висячими, встречаются конструкции с опиранием на твердый слой грунта. Расчет длины таких свай следует производить с учетом глубины расположения прочного несущего пласта.

Рекомендуем производить расчеты вручную или обратиться к специалистам.

Расчет длины буронабивных свай

В сети Интернет есть масса сервисов для автоматического расчета размеров и количества буронабивных свай. Использование таких сервисов накладывает определенный риск на пользователя, поскольку алгоритм не всегда учитывает все необходимые параметры, а владельцы программного обеспечения не несут ответственности за полученный результат.

Все сопутствующие вычисления несущей способности и геометрии сваи производятся в соответствии с технологией расчета свай-стоек и схожи с приведенным ранее примером. Дополнительную информацию о проведении расчета можно получить в вышеуказанных документах.

Зависимость диаметра сваи от типа монтажа

Площадь поперечного сечения буронабивной сваи соответствует площади скважного отверстия с поправкой на пластичность грунта. Форма замоноличиваемых свай близка к идеально цилиндрической, хотя и имеет незначительные уширения вследствие непроизвольного бокового продавливания бетонной смесью слабых мест грунта. Также в процессе заливки бетонной смеси путем увеличения подающего напора могут быть созданы умышленные уширения тела сваи для придания дополнительной прочности. Особенно актуальны такие действия для висячих свай.

Помимо всего прочего, средний диаметр буронабивной сваи определяется исходя не только из расчетных показателей, но и из возможностей оборудования, предназначенного для устройства того или иного типа свай. Примерные значения диаметров в зависимости от конструктивных особенностей установки:

Таблица диаметров в зависимости от конструктивных особенностей

Устройство баретов предполагается при наличии высокопучинистых нестабильных грунтов. Делать такой фундамент для среднестатистического основания нерационально. Конструкция бура предполагает устройство только скважин диаметром либо 300 мм, либо 400 мм.

Шаг диаметров определяется набором буров, используемых для устройства скважин того или иного типа. Конструктивные особенности каждой из разновидностей буровых установок не позволяют устраивать скважины большего или меньшего диаметра, чем те, что указаны в спецификациях на проведение работ. Ознакомиться с рабочими параметрами буровых установок можно у поставщика или арендодателя.

Дополнительные рекомендации



Для равномерного распределения давления массы будущего здания на фундаментную плиту, необходимо соблюдать следующие правила:

• максимальное расстояние между буронабивными сваями не должно превышать двух метров;
• минимальный шаг свайных колонн должен находиться в пределах трех-четырех диаметров свай – в целях предотвращения обрушения стенок соседствующих скважин в сыпучих грунтах нужно увеличить минимальный предел;
• компоновку свайного поля следует производить с учетом расположения свай в угловых точках фундамента;
• по результатам расчета геометрических характеристик, после компоновки, общее количество свай должно соответствовать рекомендательным шаговым значениям – в случае превышения максимального шага свай следует увеличить количество скважин и уменьшить диаметр свай до предельно возможного;
• максимальные и минимальные размеры диаметров скважин не должны превышать допустимые для выбранного типа монтажа.

Соблюдая данные рекомендации, можно спроектировать наиболее эффективный и рациональный фундамент, не беспокоясь о его надежности. При необходимости следует обратиться за помощью к специалистам, но все расчеты можно произвести самостоятельно, без особого труда.

Буронабивные сваи, технология устройства фундамента, фото, установка своими руками обсадной трубой, снип.

Буронабивные сваи в строительстве используется при необходимости создать прочный, а также функциональный фундамент на проблемном грунте. Тщательно ознакомившись с технологическим процессом, любой владелец участка при строении дома или промышленного объекта будет понимать, какие вопросы можно задать специалистам.

Содержание

• 1 Буронабивные сваи – что это
• 2 Сферы применения
• 3 Преимущества и недостатки
• 4 Советы от профессионалов
  • 4.1 Основные отличия буронабивных фундаментов с учетом материала дома
• 5 Создание опоры с использованием шнека
• 6 Обсадные трубы для опор
• 7 Виды набивных свай
  • 7. 1 Технология с обсадной трубой
  • 7.2 С ленточным ростверком
  • 7.3 Разрядно-импульсная технология (РИТ)
  • 7.4 Использование раскатчика
  • 7.5 Технология «Фундекс»
  • 7.6 Конструктивные особенности свай
    • 7.6.1 Буронабивные сваи
    • 7.6.2 Буросекущие
    • 7.6.3 Бурокасательные
• 8 Инструкция по монтажу
  • 8.1 Расчеты
  • 8.2 Подготовительные мероприятия и разметка
  • 8.3 Бурение скважины
  • 8.4 Технология погружения
    • 8.4.1 Сваи с обсадной трубой
    • 8.4.2 Сваи с ростверком
  • 8.5 Заливка бетона
• 9 Краткий итог

Буронабивные сваи – что это

Под названием буронабивные сваи профессионалы подразумевают реализацию способа заливки, состоящего из бурения технологического отверстия и его дальнейшего заполнения бетонной смесью.

Для укрепления опоры нередко применяют обвязку из арматуры. Столкнувшись со слабыми грунтами, строители дополнительно используют опалубку под ростверк, а избежать осыпания стенок в скважины внедряют обсадную трубу.

Создается буронабивной фундамент непосредственно на площадке, но по особой технологии и при помощи мощного оборудования. Специалисты должны тщательно придерживаться общепринятого устройства буронабивных свай, технология которого будет прилагаться к плану дома.

Сферы применения

Особенно популярным подобный тип основания стал при строительстве объектов вблизи зданий, которым противопоказано воздействие вибраций или другие колебания земли.

Не имея опыта в теме, технологическая карта на устройство буронабивных свай покажется непонятной. Но ознакомившись с основными моментами работ, плюсами и минусами конструкции, предварительно составленный чертеж получится оценить совсем по-другому.

Существует целый ряд ситуаций, когда лучше возводить фундамент на буронабивных сваях. В противном случае дом станет непригодным для жилья и не простоит достаточно долго. Перечень часто встречающихся случаев выглядит так:

1. При строительстве здания на склоне. Эксперты также рекомендуют провести усиленное армирование буронабивных свай.
2. Если ограниченное пространство площадки не позволяет применить технологию забивных свай.
3. На участках со слабыми или сыпучими грунтами.
4. При возведении тяжелых промышленных объектов.
5. В черте города, когда рядом находящиеся дома могут разрушиться при забивке свай, на помощь приходят буронабивные сваи.

Как уже стало понятно сфера применения достаточно большая, но при выборе метода важно четко понимать, что экономически считается невыгодным. Реализация подобных работ для создания опоры под деревянную постройку или легкий каркас.

Преимущества и недостатки

Качественно возведенный фундамент на буронабивных сваях имеет ряд сильных сторон, которые выглядят так:

• при выполнении манипуляций, установка для буронабивных свай не вредит окружающим постройкам;
• коммуникации, которые находятся под землей, не подвергаются вибрациям;
• за счет погружения свайного фундамента на глубину промерзания грунта, возникновение внезапных трещин фасада здания получится избежать;
• технология устройства буронабивных свай с обсадной трубой при помощи вдавливания грунта. То, что после проведения манипуляций со стройплощадки не надо вывозить массу земли;
• низкий показатель шумности не вызывает дискомфорт рядом проживающих людей;
• срок службы бнс;
• отдельно стоит отметить высокую скорость проведения работ даже с учетом армирования буронабивных свай;

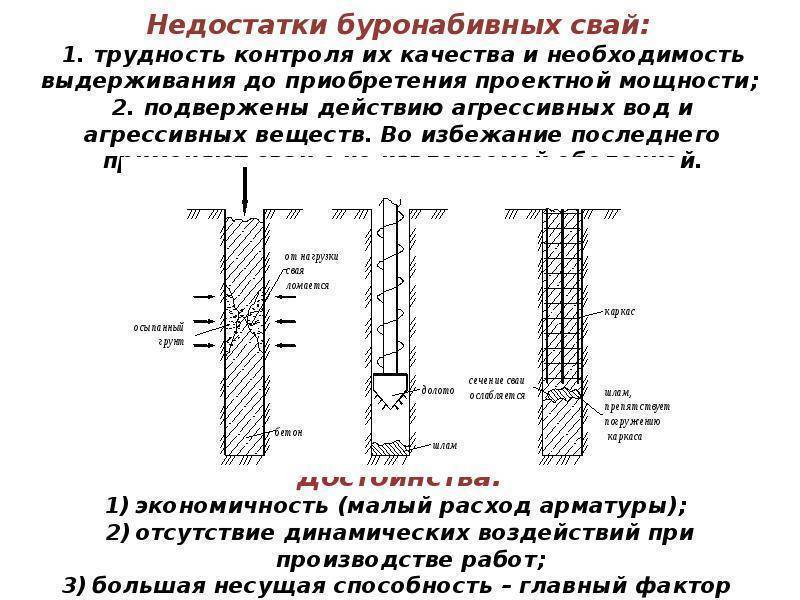

Среди минусов оказалось следующее:

• разбирая устройство буронабивных свай с применением обсадных труб или без них, расход бетона будет довольно большим. А это чревато незапланированными растратами бюджета на строительство;
• выполнить технологический процесс могут специалисты, самому сделать работу очень сложно;
• заказывать спецтехнику – сбу, особенно когда речь заходит про глубину более 2 метров;

Хотя про устройство буронабивного фундамента и практичность опор сложились самые разные мнения, в некоторых ситуациях без технологии попросту не получается возвести безопасную, долговечную и прочную постройку.

Советы от профессионалов

Эксперты в вопросе «Буронабивные сваи» рекомендуют предварительно изучать тип грунта на объекте. Не отказываться от геодезической разведки, а все полученные данные в обязательном порядке учесть.

Для возведения частных построек не следует использовать конструкции, превышающие диаметр 200 мм, поскольку процесс обойдется дороже из-за необходимости заказа буровой спецтехники.

Подойдя к заливке обсадной трубы под ростверк, часть арматуры должна выступать, оптимальным показателем запаса материала считается высота ростверка. Заполнение ростверка следует только после того, как раствор в буронабивных сваях полностью схватится.

При замерах расстояния между ростверком и грунтом, показатель не должен оказаться ниже, чем 150 мм, иначе в момент вспучивания образуются деформации.

Основные отличия буронабивных фундаментов с учетом материала дома

Возводя буронабивные сваи под фундамент, кирпичная постройка или деревянный дом, особых отличий в технологическом процессе заказчик не заметит.

Исключением будет только показатель толщины опор, этот момент эксперты продумывают при оценке тяжести основных материалов, перекрытий или других каркасов.

Создание опоры с использованием шнека

Принцип работы полого бура, который  называется шнеком. Строители проделывают отверстие под дальнейшее устройство бнс.

Пробурив до необходимой глубины шахты, бур постепенно достают из грунта, подавая через полый участок конструкции бетон. Готовая смесь заполняет свободное пространство..

В свежий бетон по выполнению всех предварительных процессов опускают связанные прутья металла в каркас, выполняя армирование буронабивных свай.

Выбрав метод использования полого шнека, получится сократить расстояние между каждой опорой до минимального показателя – это основной и достаточно весомый плюс технологии.

Обсадные трубы для опор

Номинальный размер трубы для буронабивных свай, подбирается индивидуально строительной площадки, плана постройки и других нюансов.

Подобный тип дополнения фундамента, будь это инвентарные образцы продукции или другие, способен защитить шахту от чрезмерного наполнения влагой с почвы.

Многие профессионалы считают обсадную трубу для буронабивных свай, дополнительной защитой. Чаще всего используют изделия на глинистых грунтах, супесях или песках. Где грунтовые воды влияют на прочность бетона еще до застывания конструкции.

Планируя создать буронабивные сваи с обсадной трубой, технология продумывается и учитывается на стадии составления проекта. Подготовка скважин для внедрения обсадной трубы производится как вращательным методом, так и ударным способом.

Виды набивных свай

Буронабивные сваи, этих видов немного, их зачастую классифицируют по технологии создания опор. Пользуются полым шнеком для заполнения шахты.

Нельзя не отметить практичность метода использования обсадной трубы, ленточный ростверк, применение раскатчика. Все виды и характеристики для более полного описания стоит разобрать по отдельности. Выделив сильные, а также слабые стороны процессов заливки.

Технология с обсадной трубой

К выбору обсадных труб для буронабивных свай нужно подходить максимально серьезно. Взяв метод «Буронабивные сваи» на реализацию, можно существенно снизить риск разрушения соседних зданий.

При возведении постройки в густонаселенных районах города. Устройство бетонной опоры происходит в такой последовательности:

1. Спецтехникой в грунте проделывается отверстие с учетом диаметра труб.
2. После вдавливания изделия попавшая внутрь земля извлекается.
3. Завершив процесс, строители опускают металлический каркас, а также заполняют пустоту бетоном.
4. По мере наполнения, обсадная труба извлекается.

Создать сваи-стойки, в момент устройства буронабивных свай. С применением обсадных труб, нижнюю часть скважины расширяют.

С ленточным ростверком

Название произошло от двух немецких слов Rost – решетка и Werk- Строение. Которые непосредственно описывают метод. Ростверки бывают 3 типов:

1. Низкий – погружается ниже уровня грунта.
2. Повышенного вида, когда нижняя часть идет в уровень с землей.
3. Высокий тип- подошвы выше грунта.

Для обустройства ростверка в созданных опорах строители оставляют торчащие куски арматуры, к которым впоследствии крепятся дополнительные стержни.

Опалубку возводят по особой технологии, ширина ростверка никогда не должна быть меньше показателей стен, а высоту корректируют с учетом будущей нагрузки от постройки.

Разрядно-импульсная технология (РИТ)

При необходимости внедрить бетонолитную трубу в основание под дальнейшую постройку здания, без технологии РИТ обойтись сложно. На первом этапе работ бригада занимается бурением шахты на указанную глубин. Следующей стадией установки фундамента будет заполнение пустоты готовой смесью.

Далее цементная смесь подвергается воздействию электро-разрядного оборудования, позволяющего качественно уплотнить массу и выгнать воздух с раствора независимо от глубины бурения скважины. В окончании всех процессов, основание укрепляется путем погружения каркаса из арматуры.

Использование раскатчика

Этапы работ по разбираемой технологии выглядят следующим образом:

• на глубину, указанную в плане постройки опускается раскатчик;
• методом вдавливания почвы создается скважина;
• бур вынимают из шахты, а раскатчик остается в ней и играет роль пятой сваи;
• опускают трубы;
• готовится и внедряется каркас из арматуры;
• пустоту заливают раствором;

Необходимость выемки грунта отпадает. Такой подход к организации работ чаще всего востребован на площадках, где была выявлена повышенная сейсмическая активность. Максимальный размер опоры может достигать показателя в 45Х0,6 м.

Технология «Фундекс»

Разработка была предназначена для районов города с неустойчивой сейсмической реакцией почвы, благодаря эффективности и надежности технология Fundex стала популярной во многих странах. Действия профессионалов происходят следующим образом:

1. Погружение трубы с наконечником в землю.
2. Внутрь помещают каркас и заливают раствор.
3. Вынимая обсадную трубу, наконечник остается на дне шахты.

Элемент, который будет замурован вместе со сваей, изготавливают из чугуна и закрепляют на торцевой части трубы. За счет винтовых движений грунт постепенно вдавливается в стенки скважины, уплотняется вокруг трубы. Что существенно повышает надежность всей конструкции опоры.

Конструктивные особенности свай

При определении типа основания всегда руководствуются ГОСТом 19804.2-79 и ГОСТом 10060.0-95, в основном используют: буронабивные сваи, буросекущие и бурокасательные сваи.

Нельзя не упомянуть конструкции забойного типа: скважины под заполнение щебенкой, фундаменты с уширенной пятой, которые создаются после выполнения ряда взрывных мероприятий, а также полые опоры.

Буронабивные сваи

Лучшим местом для реализации технологии «Буронабивные сваи». Это песчаный грунт и земля горного типа, с содержанием мелких частиц породы. Но строители научились создавать опоры такого типа на любых  грунтах, что существенно подняло спрос.

При устройстве свай строители могут использовать обсадную трубу, глиняную болтушку, проходной полый шнек, двойной вращатель и уплотнение земли спецоборудованием.

Буросекущие

Все элементы опоры выглядят как сплошная стена. Поскольку сваи заливаются с шагом «0», созданная конструкция отлично справляется с поставленной задачей и служит как подпорка грунта.

Чаще всего технологию берут за основу при возведении тоннелей, переходов или парковок подземного типа. Если следовать СНиП 2.02.01-83, то реализацию устройства опор можно производить только на небольших глубинах, максимум 30 метров.

Бурокасательные

Технология подходит для объектов, которые будут создавать давление на фундамент как вертикально, так и горизонтально. Среди плюсов устройства эксперты отмечают:

1. Можно производить работы при плотной застройке района.
2. Отпадает необходимость заботиться об оснащении водоотливов или водоотводов.
3. Скорость возведения свай впечатляет, процесс не затратный, а работа легкая.

Столкнувшись с ограниченным пространством, глубокими котлованами или сыпучими грунтами. Любой опытный строитель и проектировщик обязательно предложит использовать бурокасательные сваи.

Инструкция по монтажу

Чтобы налить буронабивные сваи, нужно предварительно ознакомиться со всеми стадиями работ. Не отступать от проверенной временем инструкции, которую следует сохранить или запомнить.

Начинается все с расчетов, после реализуется разметка, бурение скважины, погружение каркаса, а в завершение заливка раствором. Все подробности каждого этапа важно разобрать подробно.

Расчеты

Определяя подходящий диаметр опор, необходимо учесть массу моментов, которые будут составлять будущую нагрузку на фундамент здания, вот несколько из них:

1. Вес перегородок.
2. Перекрытия.
3. Коммуникации.
4. Мебель.

Обследовав грунт, влияющий на плотность стенок скважин, можно переходить к основному процессу. Для произведения расчетов следует свериться с таблицей, где каждый диаметр сваи имеет конкретный показатель несущей способности.

Диаметр в мм.	Нагрузка в кг.
150	1062
200	1884
250	2946
300	2946
400	7536

Подготовительные мероприятия и разметка

В реализации задуманного (буронабивные сваи), поможет правильная подготовка схемы свайного поля.   Строительные бригады четко следуют указанным размерам в документе.

Выявить, что площадка действительно прямоугольная получится путем замеров диагоналей. Разметку при этом производят нитью, а также вбитыми прутами. Некоторые элементы просыпают светлым песком.

Бурение скважины

Самый ответственный этап, котороый занимает много времени. А также сопровождается выбросом лишнего грунта на стройплощадку. Бурение скважин реализуется с помощью спецтехники или ручного инструмента, разработанного именно для таких целей.

В первом случае времени на работу уйдет гораздо меньше. Но заказ машины обойдется в круглую сумму. Второй подход более сложный, без усилий подготовить шахту не получится. Но и речь идет не про большие глубины погружения свай.

Технология погружения

Непосредственный монтаж проекта «Буронабивные сваи,» происходит в несколько этапов. Изначально необходимо закупить весь материал исходя из объемов строительства.

Из шахты полностью извлекается грунт, в некоторых ситуациях земля попросту вдавливается, чтобы избежать осыпания стенок. А также придать им достойную плотность.

Чтобы реализовать армирование буронабивных свай, нужен каркас из арматуры, эту конструкцию готовят на поверхности, за основу берут замеры диаметра готового отверстия.

Процесс изготовления буронабивных свай, занимает немало времени. А поскольку некоторые элементы могут быть несъемными, ко всем работам подход максимально серьезный.. Четко выставляя обсадную трубу, при необходимости оставляя выпуски металла для ростверка.

Сваи с обсадной трубой

Технология стала востребованной на проблемных, своеобразных сыпучих грунтах, дополнительный элемент скважины помогает избежать обвалов стенок шахты до полной заливки каркаса из арматуры раствором.

Принцип работы специалистов достаточно просто описать. На указанную в проекте глубину погружают обсадную трубу, затем в пустое пространство вставляют конструкцию из металлических прутов.

По мере заполнения сваи труба извлекается, в некоторых случаях применяется уплотнение смеси многократными импульсными гидроударами.

Сваи с ростверком

Что касается опор, под дальнейшую заливку ростверка, соединение элементов посредством арматуры.

Ширину и толщину ростверка необходимо рассчитать заранее исходя из предполагаемой нагрузки.

Низкие образцы основ дополняются гравийно-песчаной подушкой, ее толщина достигает 10-20 см, эксперты советуют не забывать про гидроизоляцию, а также прочную опалубку.

Заливка бетона

Не менее мастерский момент – это бетонирование свай, чаще всего для подобных целей применяют бетонную смесь марки М300.

После того как забивка свай была закончена, бригаде приходится ждать не менее 3 недель, пока опоры наберут достаточно прочности, при низких температурах время увеличится.

Перед началом бетонирования пространство, которое может образоваться между стенками скважины и обсадной трубой заполняется грунтом.

Тщательно трамбовать землю, избегая перекосов элемента.

Краткий итог

Под методом «Буронабивные сваи» подразумевают скважину, с внедренным каркасом из металлических прутов, который впоследствии заливается бетонной смесью. Подобный тип фундамента имеет массу положительных сторон. Прост в реализации, отсутствие вреда для рядом стоящих построек, у бригады появляется возможность возвести здание на проблемных грунтах.

Монтаж с обсадной трубой предполагает использование дополнительных материалов и буровой спецтехники. Во первых, такая технология максимально предотвращает осыпание земли в скважину. Более того благотворно отражается на качестве возводимых бетонных опор.

Буроопускные сваи с ростверком обрели широкую популярность. Нагрузка от здания за счет этого каркаса распределяется равномерно на все опоры, а гидроизоляция продлевает срок службы фундамента.

Теперь вы больше знаете, что такое «Буронабивные сваи». Этот информационный урок, надеюсь дал вам знания об основах строительства. Желаю успешно воплотить их в жизнь. C уважением БЕТОН-инфо.

Error 404 – Законодательство, нормативные акты, образцы документов

Новости: 24.04.14 – Вышло обновление №636, для СПС “Фемида” 18. 04.14 – Вышло обновление №635, для СПС “Фемида” 13.04.14 – Вышло обновление №634, для СПС “Фемида” 07.04.14 – Вышло обновление №633, для СПС “Фемида” 31.03.14 – Вышло обновление №632, для СПС “Фемида” 19.03.14 – Вышло обновление №631, для СПС “Фемида” 07.03.14 – Вышло обновление №630, для СПС “Фемида” 02.03.14 – Вышло обновление №629, для СПС “Фемида” Все обновления

Последние изменения: 1. «Орал Орал қалалық мәслихатының 2014 жылғы 25 қарашадағы № 30-5 «Орал қаласында аз қамтамасыз етілген отбасыларға (азаматтарға) тұрғын үй көмегін көрсетудің мөлшерін және тәртібін айқындау туралы қағидасын бекіту туралы» шешіміне өзгерістер енгізу туралы Батыс Қазақстан облысы Орал қалалық мәслихатының 2015 жылғы 3 желтоқсандағы № 39-3 шешімі Қазақстан Республикасының 2001 жылғы 23 қаңтардағы «Қазақстан Республикасындағы жергілікті мемлекеттік басқару және өзін-өзі басқару туралы» және 1997 жылғы 16 сәуірдегі «Тұрғын үй қатынастары туралы» Заңдарына сәйк Далее. .. 2. « «Қазақстан Республикасы ұлттық қауіпсіздік комитеті органдарының әскери, арнаулы оқу орындарында іске асырылатын жоғары және жоғары оқу орнынан кейінгі білім беру мамандықтары бойынша үлгілік оқу жоспарларын бекіту туралы» Қазақстан Республикасы Ұлттық қауіпсіздік комитеті Төрағасының 2016 жылғы 13 қаңтардағы № 9/ҚБП бұйрығына өзгерістер енгізу туралы» Қазақстан Республикасы Ұлттық қауіпсіздік комитеті Төрағасының 2016 жылғы 10 қазандағы № 67/ҚБП бұйрығы. Қызмет бабында пайдалануға арналған және Деректер базасына енгізілмейді    Далее… 3. Утверждены Правила согласования размещения предприятий и других сооружений, а также условий производства строительных и других работ на водных объектах, водоохранных зонах и полосах (аннотация к документу от 01.09.2016) Утверждены Правила согласования размещения предприятий и других сооружений, а также условий производства строительных и других работ на водных объектах, водоохранных зонах и полосахАннотация к документу: Приказ Заместителя Премьер-Министра Республики Казахстан – Министра сельского хозяйства Республики Казахстан от 1 сентября 2016 года № 380 «Об утверждении Правил согласования размещения предприятий и других сооружений, а также условий производства строительных и других работ на водных объектах, водоохранных зонах и полосах»В соответствии с подпунктом 7-5) пункта 1 статьи 37 Водного кодекса Республики Казахстан от 9 июля 2003 год Далее. .. 4. Утверждены Правила регулирования цен на услуги, производимые и реализуемые субъектами государственной монополии в области связи (аннотация к документу от 24.10.2016) Утверждены Правила регулирования цен на услуги, производимые и реализуемые субъектами государственной монополии в области связиАннотация к документу: Приказ Министра информации и коммуникаций Республики Казахстан от 24 октября 2016 года № 221 «Об утверждении Правил регулирования цен на услуги, производимые и реализуемые субъектами государственной монополии в области связи»В соответствии с подпунктом 1) пункта 2 статьи 20 Закона Республики Казахстан от 5 июля 2004 года «О связи» утверждены Далее… 5. Утверждены Правила формирования перечня энергопроизводящих организаций, использующих возобновляемые источники энергии (аннотация к документу от 09.11.2016) Утверждены Правила формирования перечня энергопроизводящих организаций, использующих возобновляемые источники энергииАннотация к документу: Приказ Министра энергетики Республики Казахстан от 9 ноября 2016 года № 482 «Об утверждении Правил формирования перечня энергопроизводящих организаций, использующих возобновляемые источники энергии»В соответствии с подпунктом 10-3) статьи 6 Закона Республики Казахстан от 4 июля 2009 года «О поддержке использования возобновляемых источников энергии» утверждены Далее. .. 6. Изменения внесены в ряд приказов Министра энергетики Республики Казахстан (аннотация к документу от 31.05.2016) Изменения внесены в ряд приказов Министра энергетики Республики КазахстанАннотация к документу: Приказ Министра энергетики Республики Казахстан от 31 мая 2016 года № 228 «О внесении изменений в некоторые приказы Министра энергетики Республики Казахстан»В частности, изменения внесены в  приказ Министра энергетики Республики Казахстан «Об утверждении Правил пользования тепловой энергией», изменения затронули понятия и определения используемые в правилах. Также, изменения внесены в ряд пунктов правил, а именно: Далее… 7. Заканчивается срок приема заявлений по легализации имущества Заканчивается срок приема заявлений по легализации имущества Вниманию всех заинтересованных лиц!Напоминаем, что 31 декабря 2016 года заканчивается легализация имущества, которая проводилась с 1 сентября 2014 года в соответствии с Законом РК от 30 июня 2014 года № 213-V «Об амнистии граждан Республики Казахстан, оралманов и лиц, имеющих вид на жительство в Республике Казахстан, в связи с легализацией ими имущества». При этом, срок подачи документов для легализации недвижимого имущества, находящегося на территории Республики Казахстан, заканчился 30 ноября 2016 года, а для иного имущества срок подачи документов завершается за 5 рабочих дней до конца 2016 года, то есть не позднее 23 декабря 2016 года. Далее… 8. 31 декабря истекает срок уплаты налога на транспорт физическими лицами 31 декабря истекает срок уплаты налога на транспорт физическими лицами Вниманию физических лиц, имеющих на праве собственности транспортные средства!Срок уплаты налога на транспортные средства истекает 31 декабря 2016 года.Обратите внимание, что с 1 января 2016 года уплата налога физическими лицами производится по месту жительства.В случае осуществления регистрационных действий по передаче права собственности на транспортное средство, сумма налога, подлежащая уплате за фактический период владения таким объектом лицом, передающим эти права, должна быть внесена в бюджет до совершения указанных действий.Уплата налога на транспортные средства физическим лицом, являю Далее. .. 9. О дифференциации доходов и расходов населения в Республике Казахстан за 3 квартал 2016 года О дифференциации доходов и расходов населения в Республике Казахстан за 3 квартал 2016 года По результатам выброчного обследования домашних хозяйств доля населения, имеющего доходы ниже величины прожиточного минимума (уровень бедности), в Республике Казахстан в 3 квартале 2016 года составила 2,5%, по сравнению с соответствующим периодом предыдущего года оставшись на том же уровне. Вместе с тем, по-прежнему, сохраняется разрыв между уровнем бедности среди городского и сельского населения.  Наибольшее значение уровня бедности в 3 квартале 2016 года зарегистрировано в Южно-Казахстанской (5,0%), Атырауской и Жамбылско Далее… 10. Сагинтаев поручил акимам «удержать» инфляцию Сагинтаев поручил акимам «удержать» инфляцию Премьер-министр РК Бакытжан Сагинтаев поручил акимам регионов работать по «удержанию» инфляции в коридоре 6-8%, передает корреспондент Zakon.kz.«В прошлый раз мы говорил о том, что необходимо оставаться в коридоре 6-8% по инфляции. 11 месяц мы грубо так провалили и вот я еще раз обращаюсь к акимам регионов, чтобы в декабре 2016 года мы удержали инфляцию с тем, чтобы остаться в коридоре 6-8%. Работу будем продолжать. На следующей неделе еще поговорим по итогам», – сказал он на заседании Правительства РК.В то же время Глава Кабмина отметил, что тенденция по росту экономики в Казахстане по итогам 11 месяцев положительная.«Мы видим, что хорошие показатели имеем, тенденция положительная. И, если мы по итогам полугодия говорили о том, что было бы хорошо, чтобы мы год Далее… 11. Обзор пользователей интернет-услуг ЕНПФ за декабрь 2016 года Обзор пользователей интернет-услуг ЕНПФ за декабрь 2016 года Количество вкладчиков, выбравших метод веб-информирования Единого накопительного пенсионного фонда, на декабрь 2016 года составляет 2,77 миллиона человек. Доля пользователей онлайн услуг ЕНПФ за год выросла с 13% до 29%.Всего за год число абонентов фиксированного интернета в РК выросло на 201 тысячу, до 2,27 миллиона. Из них 55 тысяч количество новых абонентов сельской местности, всего – 436 тысяч.За 5 лет количество интернет-абонентов в РК выросло почти вдвое – на 93%. При этом показатели села подскочили почти втрое (на 179%).  Далее… 12. Ликвидация организации как основание прекращения производства по гражданскому делу (Тимур Данабаев, практикующий юрист) Ликвидация организации как основание прекращения производства по гражданскому делу Тимур ДанабаевПрактикующий юрист Подпунктом 8) статьи 277 Гражданского процессуального кодекса Республики Казахстан (далее – ГПК РК) предусмотрено, что суд прекращает производство по делу если организация, выступающая стороной по делу, ликвидирована с прекращением ее деятельности и отсутствием правопреемников. Указанные ниже вопросы свидетельствуют о наличии определенных сложностей с толкованием и практическим применением в судебной практике указанной нормы права, а также о существовании различных (нередко противоречивых) подходов к ее применению. Рассмотрим эти Далее. .. 13. Розничная торговля за ноябрь 2016 года Розничная торговля за ноябрь 2016 года Средний чек на городского жителя в ноябре 2016 составил 66,2 тысячи тенге – на 7,5% больше, чем годом ранее. Объем ритейла за год вырос на 9,6%, и достиг 669,1 млрд тг.В ноябре объем официальной розничной торговли составил 669,1 млрд тг – на 0,3% (+2,1 млрд тг) больше, чем в октябре, и на 9,6% (+58,7 млрд тг) больше, чем годом ранее.Примечательно, что положительную динамику обеспечили регионы, в то время как обе столицы, концентрирующие 35,5% всего ритейла по РК, в минусе по отношению к октябрю 2016.Наибольший месячный прирост отмечен в Павлодарской области (почти на треть, до 36,5 млрд тг) и Жамбылской области (+17,2%, до 20 млрд тг). Далее… 14. Утвержден Генеральный план города Атырау (аннотация к документу от 29.11.2016) Утвержден Генеральный план города Атырау Аннотация к документу: Постановление Правительства Республики Казахстан от 29 ноября 2016 года № 749 «О Генеральном плане города Атырау Атырауской области (включая основные положения)» (не введено в действие)В соответствии со статьей 19 Закона Республики Казахстан от 16 июля 2001 года «Об архитектурной, градостроительной и строительной деятельности в Республике Казахстан» и в целях обеспечения комплексного развития города Атырау Атырауской области Правительство Республики Казахстан утвержден Далее. .. 15. Реализация кадровой политики в Национальном бюро по противодействию коррупции (аннотация к документу от 21.10.2016) Реализация кадровой политики в Национальном бюро по противодействию коррупцииАннотация к документу: Приказ Председателя Агентства Республики Казахстан по делам государственной службы и противодействию коррупции от 21 октября 2016 года № 18 «О некоторых вопросах реализации кадровой политики в Национальном бюро по противодействию коррупции (Антикоррупционной службе) Агентства Республики Казахстан по делам государственной службы и противодействию коррупции»В соответствии с подпунктом 9) статьи 5-1, Далее… 16. Особенности исполнения налогового обязательства при ликвидации и прекращении деятельности (ДГД по Восточно-Казахстанской области, 15 ноября 2016 г.) Особенности исполнения налогового обязательства при ликвидации и прекращении деятельности Законом Республики Казахстан от 29 декабря 2014 года № 269-V «О внесении изменений и дополнений в некоторые законодательные акты Республики Казахстан по вопросам кардинального улучшения условий для предпринимательской деятельности в Республике Казахстан» внесены существенные изменения в части ликвидации предприятий и ИП, а именно, предоставлена возможность закрытия по результатам аудиторской проверки.  В Кодекс Республики Казахстан «О налогах и других обязательных платежах в бюджет» (далее- Налоговый кодекс) введена новая статья 37-2 «Ос Далее… 17. Вернуть в административное законодательство (Ержан Карабаев, председатель апелляционной судебной коллеги по уголовным делам Мангистауского областного суда) Вернуть в административное законодательство Ержан Карабаев, председатель апелляционной судебной коллеги по уголовным делам Мангистауского областного суда В судебной практике казахстанских судов возникают проблемные вопросы при рассмотрении уголовных дел по уголовным проступкам и при назначении наказаний за их совершение. Далее… 18. Повышая доверие к правосудию (Малик Жаркынбеков, судья Актюбинского областного суда) Повышая доверие к правосудию Малик Жаркынбеков, судья Актюбинского областного суда VII внеочередной Съезд судей Республики Казахстан определил основные направления совершенствования деятельности судов по эффективной защите прав, свобод, достоинства и собственности граждан государства. В целом работа Съезда была нацелена на становление прочной, современной, демократической судебной системы как одной из главных составляющих развития страны, развития нашего государства в среднесрочной и дальней перспективе. Далее… 19. К эффективной реализации реформ (М. Рысбеков, председатель СМЭС Павлодарской области) К эффективной реализации реформ М. Рысбеков, председатель СМЭС Павлодарской области К 25-й годовщине Независимости мы подходим с новой казахстанской мечтой, которая тождественна главной цели реализуемой нами «Стратегии-2050». К середине ХХІ века мы планируем добиться вхождения Казахстана в число 30 самых развитых государств мира.Лидер нации, выступая на XVI Съезде партии «Нур Отан Далее… 20. Снизить размеры взысканий (Ермек Махметов, судья САС г. Актобе) Снизить размеры взысканий Ермек Махметов, судья САС г. Актобе Долгое время, начиная с момента обретения Казахстаном независимости, административному законодательству, регулирующему административно-деликтные правоотношения, не уделялось должного внимания, оно являлось наследием советского времени, сохранив в себе карательно-репрессивный характер. На VI Съезде судей Главой государства были обозначены пять приоритетных задач, направленных на модернизацию судебной системы, в числе которых дальнейшее совершенствование законодательства, внедрение альтернативных способов разреш Далее…

Методика забивки буронабивных свай

Целью изложения методики является представление процесса и методов работ по устройству буронабивных свай. Буронабивные сваи определяются конструкцией конкретного элемента проекта и необходимы для выполнения требований проекта по удерживающей опоре. Он также включает безопасные методы работы при строительстве буронабивных свай.



Это описание метода предназначено для описания последовательности действий, соображений безопасности и ресурсов, необходимых для забивки буронабивных свай. Должны проводиться периодические обзоры конкретных деталей на объекте, и на основе этих выводов могут быть внесены необходимые корректировки.

Узнать больше

ПРОЦЕДУРЫ СТРОИТЕЛЬСТВА

Подготовительные и монтажные работы

Рис. работы по обнаружению кабеля на границе сваи, установленной лицензированным геодезистом, подача необходимых разрешений, таких как разрешение на рытье, разрешение на раскопки, укладку PTW и т. д., в соответствующий отдел безопасности, а также организация собрания ящиков с инструментами для инструктажа всех вовлеченных рабочих перед началом работ. скучные свайные работы.

​

Что касается установки работ, процедуры перечислены ниже. Местоположение сваи должно быть точно указано в начале всех процессов установки сваи.

Рис. 2: Установка местоположения сваи методом смещения

Рис. 3: Проверка вертикальности методом отвеса

1. Геодезист зафиксирует положение (координаты север-юг) каждой сваи до начала операции бурения.

2. Компетентный инспектор сместит положение сваи в направлении X и Y на достаточное расстояние. Сместите обследуемое положение в 2-х перпендикулярных направлениях, разместив 2 маркера смещения на соответствующем расстоянии от положения сваи, чтобы облегчить установку временного стального кожуха.

3. Выровняйте платформу с жестким сердечником и верхом со стальной пластиной, где буровая установка будет парковаться с помощью экскаватора

4. Перед началом бурения проверьте вертикальность штанги Келли буровой установки специалистом банка.

5. Установите буровую установку в указанном месте (над стальными пластинами, рядом с точкой сваи), чтобы начать буровые работы.

6. До и после бурения будет предоставлена ​​исполнительная съемка для проверки правильного положения обсадной колонны. Исходные координаты будут зафиксированы в стопке, определяющей запись.

7. Одиночные сваи не должны отклоняться более чем на 75 мм от расчетного положения на уровне отсечки. При установке кожуха вертикальность проверяется точным ватерпасом. Необходимые корректировки можно легко выполнить, перемещая верхний конец обсадной трубы с помощью адаптера привода обсадной колонны. Следует отметить, что мачту буровой установки можно в любое время удерживать в вертикальном положении.

8. После вскрытия головы сваи будет проведена исполнительная съемка положения сваи и верхнего уровня сваи.

Установка временного стального кожуха

1. Для проведения земляных работ под буронабивные сваи устанавливается временная стальная обойма с толщиной стенки 20мм.

2. Вставка временной обсадной трубы предназначена для обеспечения того, чтобы рыхлый и мягкий грунт на уровне земли не размывался и не обрушивался в скважину, что мешало бы процессу бурения в дальнейшем.

3. Установка временной обсадной колонны будет производиться вибромолотом или поворотным столом в зависимости от состояния площадки.

4. При установке кожуха проверяются правильность положения и вертикальность. Необходимая регулировка должна быть выполнена путем извлечения и повторного забивания обсадной трубы до тех пор, пока отклонение не окажется в пределах допуска.

5. Инспектор должен проверить положение стального кожуха посредством серии проверок вертикальности. Супервайзер должен использовать метод отвеса и спиртовой уровень для измерения вертикальности стального кожуха, проекции вниз и проверки правильного положения сваи.

6. Допуск на эксцентриситет сваи/стальной обоймы в пределах ±75 мм на уровне отсечки в любом направлении в плане и вертикальности 1/75.

7. Длина обсадной трубы составляет примерно от 3 до 6 метров (до устойчивых слоев грунта).

8. Верхняя часть корпуса должна выступать над землей не менее чем на 600 мм в зависимости от условий на месте и по усмотрению.

Строительные процедуры

Подготовка бурового раствора/шлама

Буровой раствор будет поставляться с завода по установке буронабивных свай. В качестве бурового раствора будет использоваться вода, и это зависит от состояния грунта. При необходимости в конструкции буронабивных свай используется полимер.



Конкретные рекомендации по параметрам качества стабилизирующей жидкости приведены в таблице ниже.

Формирование скважины

1. По завершении установки обсадной колонны заполните пустую скважину буровым раствором для поддержания гидростатического давления в грунте.

2. Начинайте бурение до тех пор, пока не будет достигнут расчетный уровень носка сваи.

3. Взять пробу грунта на промежуточной глубине 3 м от уровня отсечки до уровня подошвы сваи геологом на месте, чтобы подтвердить уровень подошвы.

4. Во время бурения поддерживать уровень бурового раствора примерно на уровне земли, а также свойства бурового раствора во время бурения.

5. Остановите буровые работы, когда будет достигнут заданный уровень схождения.

Возможные препятствия

Следуя примечаниям по конструкции сваи, мы требуем забивки скального грунта. Скала должна быть определена с помощью оборудования для испытаний точечной нагрузкой. Индекс точечной нагрузки необходимо определять перед началом бурения на каждые 2 м в скале. В дополнение к требованиям к конструкции, скальное гнездо определяет, когда индекс точечной нагрузки превышает 1,5 МПа.

Работы по очистке базы

1. Очистите дно скважины, чтобы удалить рыхлую, нарушенную или переформованную почву с помощью чистящего ведра.

2. Измерьте глубину от основания скважины до верха временного стального кожуха, затем подтвердите глубину скважины.

3. Провести заключительные работы по очистке с помощью чистящих ведер и повторно подтвердить глубину. Запишите схождение ворса, как было измерено.

Метод циркуляции

Рисунок 4: Метод циркуляции

1. Целью циркуляции является разделение более тяжелых и легких частиц во взвешенном состоянии с помощью вибрации и сита на циркуляционной установке. Силосная установка и циркуляционная установка будут созданы для подачи пульпы, а также для осуществления циркуляции для пробных свай и буровых свай. Для полимера не нужен процесс рециркуляции.

2. После завершения буровых работ на желаемой глубине проверьте свойства раствора при использовании в соответствии с формой испытаний бурового раствора, указанной по плотности и вязкости.

3. Если навоз, собранный в буровой свае, не соответствует установленным критериям, опустить погружной насос с тремтрубой в буровую сваю для проведения циркуляционных работ.
   Если пульпа соответствует диапазону установленных критериев, никаких работ по циркуляции выполнять не требуется.
   Извлечь все тремы и погружной насос из скважины

4. Подготовьтесь к опусканию стальной клетки.

Установка стального арматурного каркаса

Рисунок 5: Процесс установки клетки

Рисунок 6: Детали установки клетки

1. Сборный стальной каркас состоит из прямых основных стержней, расположенных на равном расстоянии друг от друга и ограниченных звеньями по спирали согласно утвержденным заводским чертежам.

2. Клетки с ребрами жесткости (при необходимости) и другими аксессуарами, позволяющими осуществлять погрузочно-разгрузочные работы, подъем и установку без остаточных деформаций. Клетки будут надежно закреплены с помощью привязанной вручную оцинкованной проволоки, а затем прикручены U-образным болтом к заранее определенным клеткам, которые должны быть предварительно изготовлены длиной более 12 метров.

3. Зацепите проволочный строп со скобами за временную опору.

4. Сервисный кран поднимет стальную клетку с помощью проволочного стропа в вертикальное положение, повернется к вершине скважины и опустит клетку через временную обсадную трубу в скважину.

5. Распорки крепятся к звеньям через равные промежутки не более 3м. Распорка предназначена для обеспечения позиционирования арматурного каркаса с соответствующим бетонным покрытием (пространство покрытия примерно 75 мм).

6. Арматурный каркас удерживается на верхней части временного стального кожуха путем вставки коротких арматурных стержней T25 или T32 ниже временных опорных звеньев. Сместите проволочный строп со скобами с опорных звеньев.

7. Когда поднимается другая клетка, опустите ее и привяжите к нижней клетке, используя U-образные зажимы на каждой основной балке. Поместите дополнительные U-образные зажимы в секции арматурных каркасов, где будет располагаться основная точка подъема. Если в буронабивной свае требуется несколько каркасов, арматурный каркас будет соединен U-образными зажимами.

8. Когда обе клетки будут закреплены, сервисный кран поднимет клетки на небольшое расстояние, а опорные стержни T32 будут удалены. Затем сервисный кран опустит клетки в скважину.

9. Процесс повторяется до тех пор, пока не будет достигнута требуемая длина.

10. Для установки последних арматурных каркасов закрепите каркас на стальном кожухе с предварительно определенным арматурным стержнем для соединения. Выбить проволочный строп со скобами из основных звеньев.

11. Поднять и опустить подвески вместе с арматурными каркасами. Вешалки будут состоять из крюка, вешалки разной длины будут зависеть от верхнего уровня арматуры.

12. Подвесьте клетки, зацепив подвес за верхнюю часть кожуха. Это необходимо для фиксации арматурного каркаса на месте и сохранения вертикальности арматурного каркаса во время бетонных работ.

Очистка носка сваи перед бетонированием

1. После завершения стыковки и опускания треугольных труб будет проведена проверка зондирования на носке сваи, чтобы убедиться в отсутствии эрозии почвы при установке каркасов.

2. Наличие отложений из-за времени, необходимого для установки садка/или наличия высокого порового давления под ним.

3. Промеры зондирования у подошвы сваи не должны превышать 500 мм от ранее зарегистрированной глубины. Если высота превышает 500 мм, будет применяться метод воздушной продувки для взбалтывания отложений и обеспечения достаточно чистого основания сваи.

4. Вставьте стальную трубу или используйте трем-трубу в нижнюю часть носка сваи, накачайте воздух водяным шлангом внутрь с помощью воздушного компрессора для взбалтывания отложений.

5. Поток сжатого воздуха в трубке регулируется таким образом, чтобы он смешивался с водой, чтобы уменьшить «эффект обдува», создаваемый компрессорным воздухом, и, таким образом, свести к минимуму вероятность дальнейшей эрозии, вызванной образованием пузырьков воздуха вдоль вала.

6. Переместите стальную трубу, чтобы взбалтывать отложения на подошве, чтобы создать непрерывное восходящее движение отложений с воздухом и водой.

7. Навозная жижа в верхней части будет перекачиваться обратно на установку.

8. Процессы с продувкой воздухом занимают около 5 минут и начинают разгрузку бетона в трубе тремы, извлекают стальную трубу при разгрузке бетона, если используется стальная труба.


Процесс бетонирования

Рис. 7: Процесс бетонирования буронабивной сваи

1. Используйте трехтрубную трубу диаметром 203 мм для сваи диаметром 800 мм, но она может варьироваться в зависимости от размеров сваи на усмотрение руководителя строительства.

2. Соедините секции тремовой трубы перед опусканием трубы в скважину до тех пор, пока пятка буровой трубы не окажется примерно на 500 мм выше носка сваи.

3. Ввести вермикулит в тремитрубу, чтобы он выполнял функцию разделителя между бетоном и буровым раствором.

4. Поместите бетон в скважину через воронку, прикрепленную к верхней части треугольной трубы. Осадку бетона для тремного метода подтвердить использованием материала для бурового раствора и бетонной смеси.

5. Извлекайте трем-трубу из скважины по мере подъема уровня бетона. Это необходимо для облегчения подачи бетона. Однако важно отметить, что тремовая труба должна быть заложена не менее чем на 3 м ниже уровня бетона.

6. Измерьте и запишите уровень бетона в скважине при выгрузке бетона из каждого грузовика. Демонтируйте трубу треми сверху, секции за секциями.

7. Перекачка раствора обратно в силосы с помощью погружного насоса, когда раствор вытесняется объемом бетона. Однако важно отметить, что скорость подачи раствора не должна превышать скорость подачи бетона.

8. Уровень раствора должен поддерживаться на уровне земли, чтобы предотвратить эрозию скважины во время бетонных работ. Работы по бетонированию прекращают, когда нормальный уровень бетона в скважине превышает верх обсадной трубы.

Извлечение обсадной колонны

1. Когда необходимо извлечь стальную обсадную трубу, достаточное количество бетона (глубина 3–4 м) поддерживается внутри обсадной колонны на последних нескольких метрах, чтобы гарантировать превышение давления от внешнего грунта и грунтовых вод, чтобы предотвратить уменьшение сечения сваи или ее загрязнение. . Это когда уровень отсечки сваи определяется как верхний уровень обсадной трубы для испытательной сваи.

2. Перед извлечением обсадной колонны вибромолотом прораб должен проверить уровень бетона внутри обсадной колонны и при необходимости долить из бетоновоза.

3. Отрежьте стержень подвески клетки от верхней части кожуха перед извлечением временного кожуха. После извлечения по периметру испытательной сваи устанавливается несъемная обсадная труба длиной от 1,5 до 2,0 м. Верхняя часть постоянного кожуха должна выступать на 300~500 мм над уровнем земли. Это необходимо для настройки оборудования для нагрузочных испытаний на более позднем этапе. Пустое пространство внутри стационарного кожуха должно быть заполнено бетоном из автомобиля до его перелива.

4. Поверхность испытательной сваи выровнена, а окрестности испытательной сваи забаррикадированы с помощью предупреждающего знака.

5. Запишите всю информацию о полевых проверках в форму записи.

6. Вышеупомянутый метод и процедура для строительства пробных буронабивных свай, включая метод установки обсадной трубы, процесс опускания каркаса, процесс заливки бетона и методы его укладки, должны быть на усмотрение руководителя строительства на основе его профессионального суждения для адаптации методологии, основанной на на реальных условиях участка.

Bored Piling

Bored Piling

Retaining structures

D&C Portal

Estimating

Agile

Gantt Scheduler

Takeoff tool

Opportunities

Publish Tender

Category: Bored Piling

Hits: 23160

Предварительное бурение – Исследование площадки

• Предварительное бурение будет проводиться в каждом месте для определения целевого уровня фундамента.
• Буровые работы с роторной установкой включают использование стального керна, который используется, когда требуется образец керна. Другой тип бурения называется «промывочное бурение» или «ударное бурение», что просто означает, что бурение промывается и используется, когда не требуется образец почвы. Типичные ставки составляют…

4 Wash Boring

Верхние мягкие отложения насыпи	Ударно-вращательные	10,00
Отложения породы V/IV	3. 15
	Triple Tube Sampling	0.75
Grade III/II rock deposits	Rotary	0.50
	Triple Tube Sampling	0.50



На стандартной буровой установке, работающей в течение 12-часовой смены, возможна типичная производительность 66 часов/скважина/буровая установка.

• Исполнительная информация. О центральной мелиорации, контракт UA11/91, бурение скважины завершено со следующими результатами…

1. Средняя глубина 61,15 м, общая глубина 428 м
2. Средняя глубина гнезда 4,65 м
3. Продолжительность варьировалась от 4 до 8 дней
4. Средняя 5,85 дня, общая продолжительность 41 день.

Целевой уровень фундамента

• Определяется как необходимое углубление в коренной породе, которая определяется как умеренно разложившаяся порода класса III или лучше с извлечением керна более 85% (допустимая несущая способность 5 мПа). . Непрерывность фундаментной породы демонстрируется продолжением предварительно пробуренной скважины не более чем на 5 метров или в 3 раза больше диаметра сваи, в зависимости от того, что больше.
• Керны регистрируются, хранятся, фотографируются и представляются вместе с предлагаемыми уровнями заложения на утверждение.

Установка

Перед началом раскопок в положении свай. контрольные точки и для наблюдения за положением стального кожуха контрольные штифты обычно устанавливаются в двух ортогональных положениях, смещенных от центра сваи.

Допуски на сваи

• В случае смещенных обсадных труб можно выполнить регулировку, чтобы удерживать вертикальное выравнивание и положение в плане в пределах не более 75 мм от центра положения в плане и не отклоняться на более 1:75 от вертикальной оси.

Выемка свай/оболочки

• Стержень сваи выкапывается во временном стальном кожухе с наружным диаметром примерно на 200-300 мм больше диаметра сваи. Обсадная труба используется в основном на участках с неустойчивым грунтом и приводится в движение с помощью гидравлического обсадного осциллятора, прикрепленного к гусеничному крану, или обсадного вибратора.
• Выемка шахты осуществляется с помощью одно- или двухмолоткового грейфера, поддерживаемого гусеничным краном. Носок стальной обоймы удерживается перед уровнем выемки до высоты 0,5 м над уровнем среза сваи. Ствол сваи часто заливается бентонитом или водой, и земляные работы продолжаются до вершины CDG.
• Выемка грунта продолжается бурением с обратной циркуляцией (RCD) с использованием буровых головок большого диаметра со специальными фрезами и промывкой эрлифтом. Уровень бентонита или воды всегда поддерживается выше уровня грунтовых вод для обеспечения устойчивости шахты.

Расчет времени возведения буронабивных свай / земляных работ

• Время укладки свай можно сократить за счет использования сервисных кранов для армирования и бетонирования.
• Для некоторых свай часто требуется дополнительная расширенная смена, а также время простоя УЗО.

• Прогноз времени строительства можно получить, используя производительность (часы на единицу)…

9000

(включено бури.0394

5 hrs

Добавить или удалить	Reverse Circluation Drill Plant (RCD)	incl drill bit	2 hrs
Add or Remove	RCD drill bit	(incl assembly of drill string	5 часов
	RCD But-Out Bit	(включено в бури и стабилизурс)
Installation	Airlift tremmie tube		5 hrs
	Reinforcement cages	(time for joining each cage )	2 часа
Время очистки	Первичная очистка эрлифта	(after finishing excavation)	8 hrs
	Final airlift cleaning	(after fixing steel cage)	2 hrs
Concreting	Включая вытяжной кожух	(глубина < 70 м)	12 часов
0394	( > 70 and < 95  m deep)	14 hrs
		( > 95 and < 135 m deep)	48 hrs
Время отверждения	. 3	Cycle Time	Move piling setup to next location		2 hrs
Выемка шахты	Пласты	Завод Б/у	Rate (m/hr)
	General Fill (upper ground levels)	Grab	3.50 m/hr
	Sand, Незначительные обломки	Grab	2,10 м / ч / ч
	Marine / Alluvium Deports	9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 . 0395	2.50 m/hr
	CDG < 150	RCD/Grab	1.50 m/hr
	CDG > 150 < 200	RCD	1,00 м/час
	CDG> 200, Compacted Gravel	RG> 200, Compacted Gravel	9000 2 9000 2 .0394 0.50 m/hr
	CDT	RCD / Grab	0.50 m/hr
	Corestones	RCD / Chisel	0,50 м/час
	Скала – класс IV/V	RCD		RCD	9.29.11.29.1.29.1.29.1.29.1.29.1.29. 9.29.9.29.9.29.1039.9.29.1039.9.29.9.29.0003
	Rock Socket – Grade II/III	RCD	0.125 m/hr
	Rock Socket – (Tendering Rate)	RCD	0,10 м/ч

• Затем на основе анализа грунтовых условий можно получить прогноз времени земляных работ или циклов. Исследование участка позволит определить глубину / типы пластов, которые затем можно будет сопоставить с производительностью добычи (см. Выше).
• Примечание. Диаметр сваи оказывает незначительное влияние на время производства и поэтому игнорируется.

Пример – Для свайного фундамента на скале глубиной 60 м…

  (a)  Рассчитать припуск на заводское время/другие элементы (ч)…


3 Набор up УЗО

9032ie Установка пневматического подъемника

003

5. 0
Время раскопок	См. ниже
Remove RCD (including drill bit, string and stabilisers)	5.0
Setup / Remove Airlift Tremmie Tube	5.0
Initial Post-Excavation Airlifting	5.0
Укрепление (5 без клеток на 12 м = 5 x 2 часа)	10.0
5.0
Final Post-Reinforcement Airlifting	2.0
Concrete and remove casing	12.0
Move to next location	2.0
Расчет общего времени строительства/завода	52,0 часа

(b)  Calculate Allowance For Excavation Time (hrs). ..


0 – 20	Sand/minor rubble	2.00	Grab	10.0
20 – 35	CDG less than 150	1.50	RCD/Grab	10.0
35 – 47	CDG more than 150	1.00	RCD	12.0
47 – 57	CDG > 200/corestones	0.50	RCD	20.0
57 – 60	Rock socket	0.20	RCD	15.0

  (c)  Calculate Total Pile Excavation Time =  67. 0 hrs

  (d)  Overall Pile Time

494494494494944494494449444944944944944944944494494944449449444944944494494449н.0003

Construction / Plant Time	(«B» выше)	52,0 HRS
Время экскавации	(«D» выше)
OVERALL CYCLE TIME	(“b” + “d”)	119 hrs
(With 12 hr shifts)	(“b” + “ D ”)	9,9 Дни

Строка Свои.0394

Depth (m) =>

<20

<40

<70

<90

<135

Days Per Pile

4. 0*

8,0

10,0

25,0

45,0

99000 2

. время строительства для любой ситуации.

Методы преодоления препятствий

• Если препятствие неглубокое (т. е. от 0 до 2,5 м ниже уровня земли), для проделывания подходящей ямы используется экскаватор-молот.
• Там, где препятствия расположены на большей глубине, временная обсадная труба увеличенного размера перемещается осциллятором к вершине препятствия.

• Если препятствие находится выше уровня воды, используется ручной пневматический молот, типичная скорость = 0,8 м/ч
• Если ниже уровня воды, будет использоваться погружной молот или тяжелое долото, поддерживаемое гусеничным краном, типичная скорость = 0,5 м/ч
• Обструкция или чрезмерная перерыв или разлома встречаются …

Снимите RCD	5 часов
Установить трем -бетон. 0394 2 hrs
Cure Concrete	36 hrs
Replace RCD and drill string	5 hrs

Cleaning of Pile Base

• The hole of the pile shaft is cleaned using an эрлифт до тех пор, пока вода не станет чистой или не будут удалены незначительные взвешенные частицы.

Армирующие клетки

• Клети состоят из подходящих секций, обычно длиной порядка 12 м, в комплекте с акустическими трубами и трубами для отбора керна.
• изготовление, 12 м клетки с 6 без фиксаторов …

Изготовить 1 клетку	2,5 HRS
Общая клетка.

Изготовление и установка стальных стоек на

• Стойки обычно изготавливаются за пределами площадки и поставляются секциями. Перед установкой секции свариваются вместе, чтобы сформировать полную стойку. Размеры стойки обычно находятся в районе 525 мм x 525 мм.
• При средней длине, скажем, 28 м, время сварки составит около 5 дней и проверяется с помощью ультразвукового контроля сварки и теста MPI.
• После установки арматурного каркаса в шахту стойка будет поднята до вертикального положения. Затем его опускают в котлован и закрепляют на месте.

Бетонирование

• Бетонирование свай выполняется под водой методом «треми», поддерживая напор воды или бентонита внутри обсадной трубы на уровне или выше существующего уровня грунтовых вод. Трехтрубная труба (250 мм) извлекается по ходу бетонирования, обеспечивая минимальный напор бетона в 2 метра над верхом трехтрубной трубы.

Последовательность укладки свай

• Последовательность укладки свай выбирается таким образом, чтобы не повредить близлежащие сваи, которые еще строятся или недавно забетонированы (т. е. менее 3 дней).
• На 12-метровой сетке нормальная компоновка будет означать, скажем, наличие двух необработанных свай между каждой открытой выемкой в ​​продольном направлении (т. е. расстояние 36 м), таким образом, оставляя место для крана и т. д., и меньшее расстояние друг от друга работа на свае (т.е. расстояние 24 метра).

 Испытание свай

• Удобоукладываемость бетона проверяется на месте путем измерения осадки и температуры бетона во время его выгрузки в ствол сваи. Лабораторные испытания проводятся для проверки прочности уложенного бетона. Изготавливают ряд тестовых кубиков и испытывают их через 7 и 28 дней.

• Испытание керна   – Некоторые сваи, выбранные инженером, будут кернены на всю глубину. Глубина забивки керна в основной материал (горную породу) обычно составляет не менее 600 мм. Стержни размещаются в правильном порядке и относительном положении в стержневых ящиках, которые четко обозначают глубину залегания стержней. Керны обычно фотографируются и представляются инженеру. Испытание керна даст дополнительную информацию о качестве бетона, а также о состоянии поверхности раздела между бетоном и камнем.
• Звуковой каротаж  – Для проверки качества бетона, а также целостности сваи по ее общей длине и состояния основания сваи используется акустическое испытание керна. Звуковые трубы устанавливаются вместе с армирующим каркасом, чтобы можно было опускать датчики передатчика и приемника сигналов на дно сваи. Эти трубы запаиваются снизу.
• Испытания на вибрацию  – Этот тест определяет длину и форму сваи, а также общее качество бетона сваи. Это тест специалиста.

• Вы здесь:
• Home
• Оценка ставок производства
• org/ListItem”> Упорные структуры
• Скусовая сваба

. мы знаем, это тип глубокого фундамента, который передает нагрузку от надстройки к глубокому грунту, который имеет высокую несущую способность.

Используется в местах, где поверхностный слой почвы не может обеспечить опору конструкции из-за плохого качества почвы. Это может происходить из-за высокого уровня грунтовых вод, сжимаемости грунта на небольшой глубине или из-за наличия поблизости дренажной системы.

Сваи представляют собой длинные тонкие столбчатые элементы, которые переносят нагрузки на более глубокие уровни за счет поверхностного трения торцевых несущих подшипников. Типичный свайный фундамент имеет длину, более чем в три раза превышающую ширину.

Содержание

Типы функций

В зависимости от их функции «свайный фундамент» можно разделить на –

Шпунтовые сваи

Шпунтовые сваи обеспечивают боковую поддержку, поскольку они противостоят давлению рыхлого грунта, потоку воды и т. д. Они не используются для обеспечения вертикальной поддержки конструкции, что делает их идеальными для использования в коффердамах, настилах для траншей и для защиты берегов.

Несущие сваи

Несущие сваи используются для передачи нагрузок от бедных верхних слоев почвы к нижним слоям грунтов с высокой несущей способностью.

Типы передачи нагрузки

В зависимости от механизма передачи нагрузки его можно разделить на –

Сваи с торцевыми опорами

снизу и передавать структурные нагрузки через нижний наконечник. Сваи действуют как колонны и безопасно передают нагрузки на нижние слои.

Висячие сваи

Как следует из названия, висячие сваи передают нагрузку на окружающие слои за счет трения. Вся поверхность свай работает на передачу нагрузки от надстройки к грунту.

Сваи для уплотнения грунта

Это плотно уплотненные колонны свай, возводимые в грунт для увеличения несущей способности за счет уплотнения. В зависимости от метода строительства они также классифицируются как сваи смещения; где грунт удаляется, и неперемещаемые сваи, где грунт остается нетронутым.

По материалам «свайные фундаменты» можно разделить на деревянные, стальные, железобетонные и композитные.

Деревянные сваи

Деревянные сваи устанавливаются ниже уровня воды и служат примерно 30 лет. Обычно они имеют прямоугольную или круглую форму.

Железобетонные сваи

Сборные железобетонные сваи могут быть прямоугольной или круглой формы, но они армированы стальными стержнями для предотвращения поломки во время транспортировки от заливки до места закладки фундамента.

Набивные сваи сооружаются путем бурения грунта на требуемую глубину и заполнения его свежесмешанным бетоном. Это можно сделать либо вбивая в землю металлическую оболочку, которая затем заполняется бетоном, а оболочка остается на своем месте. Или заливают бетон и одновременно снимают оболочку.

Сваи стальные

Стальные сваи имеют форму двутавра или полых труб и залиты бетоном.

Уровень отсечки сваи

Уровень отсечки свай — это фактический уровень, на котором бетонные сваи размещаются под опорой, чтобы они могли оставаться на одном уровне. Уровень отсечки ворса указан на чертежах спецификаций, обычно он составляет около 75 мм. Бетон обрезается на определенной высоте ниже, чтобы стальные стержни могли подняться до опоры, чтобы обеспечить прочную связь между ними.

Еще одно условие: фундаментные сваи для строительства всегда необходимо обрезать на одном и том же определенном уровне, обычно около 10 мм до основания фундамента

Советы по стрижке

Процесс обрезки или обрезки выполняется для достижения минимального уровня обрезки и может выполняться с использованием различных инструментов и механизмов.

При забивке свай в сухие шурфы с временной обсадной трубой оголовки свай следует заливать длиннее установленного отреза, чтобы после их врубки образовалась более прочная связь между сваями и опорой.

Когда сваи забрасываются под водой, используется другой подход, известный как «метод Треми».

В этом методе бетонные сваи заливаются с помощью трем-трубы, которая опускается под уровень воды, и бетон заполняется под давлением. Как только жидкий раствор и другие сырьевые бетонные материалы выходят, бетон образует связь. Отрезка сваи может располагаться как над, так и под землей. Когда бетон находится над землей, он будет вытекать из головы сваи при выполнении, и из-за метода треми верхняя часть состоит из более слабого бетона, который затем следует обрезать.

Когда свая находится под землей, уровень бетона в идеале должен быть увеличен на 1 м, чтобы обеспечить длину для отсечки слабого бетона.

Как выбрать машину для резки свай

В последнее время доступность машин для резки бетонных свай чрезвычайно возросла.

Технологии сыграли важную роль в импровизации методов резки. От отбойных молотков до передовых бетонорезок произошли огромные изменения.

В настоящее время рынок заполнен множеством вариантов, которые удовлетворяют потребности различных типов, размеров и материалов свайного фундамента.

Не существует универсальной фрезы с одним ворсом. Следовательно, необходимо инвестировать в правильную машину.

Советы по покупке машины для резки свай

Перед покупкой машины для резки свай необходимо учитывать следующие моменты –

1. Установка свай из монолитного бетона может быть сложной задачей, особенно при соблюдении строгих местных норм. Перед выбором фрезы рекомендуется всегда проверять толщину арматурного стержня и ширину сваи. Правильное оборудование для резки свай должно иметь характеристики обрезки желаемой ширины.

2. В мегапроектах отливаются тысячи свай, которые необходимо своевременно и эффективно срезать. Поэтому очень важно инвестировать в резак, который оставляет первоклассную отделку и готов к окончательной обточке до уровня формы.

3. Сборные прутки обычно отливают в больших количествах, и становится невозможно вручную контролировать каждую сваю. Распространенная ошибка, которую совершают покупатели, заключается в том, что они вкладывают средства в мощное оборудование для быстрого выполнения задач, что приводит к повреждению или поломке прутков. Это увеличивает стоимость ремонта. Чтобы избежать этой лазейки, рекомендуется инвестировать в «более мягкие» фрезы.

4. В случае подвижных свай загрязненный грунт окружает столб сваи, что затрудняет вертикальную посадку свайнореза. Он изо всех сил пытается проникнуть в сердцевину и арматурный каркас. Для таких проектов необходимо провести дополнительные исследования, чтобы инвестировать в резаки, изготовленные специально для таких случаев.

5. Разрыхление армированного стержня должно быть принято для увеличения производительности сокращения сваи.

6. Техническое обслуживание, время простоя и затраты на хранение следует учитывать при составлении бюджета, прежде чем совершать ненужную покупку.

7. Конфигурация продукта для каждого сваереза ​​должна быть изучена специально, чтобы избежать дальнейшей путаницы и задержек в проекте.

Заключение

Ни одна двухсвайная конструкция фундамента не предъявляет одинаковых требований. Следовательно, трудно купить сваерез , который наилучшим образом соответствует всем потребностям.

Обратитесь к приведенным выше советам, прежде чем инвестировать в правильное оборудование и получить хорошие результаты.

Обычные машины следующим образом: (подождите немного больше секунд для загрузки GIF-файлов)

• Spun Pile Cutter

• Hydraulic Wire Saw

• Hydraulic Breaker

• Jack Hammer

Click For Search

Поиск:

Ссылка для загрузки страницы Перейти к началу

Уровень отсечки сваи – Скалывание сваи – Причины и процедура (С ИЗОБРАЖЕНИЯМИ)

головка сваи сколота или срезана при обнажении арматуры. В случае свайного фундамента это важный конструктивный параметр, который позволяет арматуре сваи внедряться в оголовок сваи и равномерно распределять нагрузку на сваю, тем самым действуя как единая монолитная конструкция.

Все сваи под наголовником сколоты или обрезаны на одинаковую глубину, указанную в чертежах конструкции свай или в спецификации.

Содержание

• Уровень отсечки сваи Значение
• Разница между уровнем среза сваи и уровнем основания
• Причина дробления свай или срезания головок свай?
• Спецификация уровня отсечки сваи
• Процедура резки сваи?

Уровень отсечки сваи

Уровень отсечки сваи Значение

В соответствии с IS 2911-1-2 определение уровня отсечки сваи следующее:

Это уровень, на котором свая срезается для поддержки оголовков свай или балок или любых других конструктивных элементов на этом уровне.

Разница между уровнем среза сваи и уровнем основания

Отметку среза сваи не следует путать с уровнем фундамента или уровнем основания сваи. Уровень носка сваи на самом деле является верхним уровнем скальной породы, до которого свая должна быть забурена или забита.

Причина сваи Откалывание или срезание головок свай?

Итак, почему перед заделкой ворса требуется дробление ворса?

Обратите внимание, что концепция уровня отсечки сваи относится только к монолитным бетонным сваям. В таких сваях скважину делают в земле ударным или вращательным способом бурения. В результате мы имеем грязь или подземные воды на уровне основания.

Для бетонирования в такой грязи мы используем тремный метод бетонирования, также называемый мокрым способом. В этом методе стальной вал, соединенный с воронкой наверху, используется для заливки бетона в отверстие. Но эта тремая труба опускается до уровня фундамента, а бетонный раствор опускается ниже уровня воды. Бетон под давлением вытесняет раствор и перелив из скважины. Очень важно, чтобы заливка бетона продолжалась до тех пор, пока бетон хорошего качества не будет сформирован над проектным уровнем отсечки сваи. Это позволит избежать загрязнения навозной жижи в пределах расчетной длины сваи. Эти верхние несколько метров сваи состоят из слабого бетона, а также загрязненного мусора.

Итак, есть две основные причины срезания или скалывания оголовков свай. Первый заключается в превращении арматурного стержня каркаса сваи в оголовок сваи. Во-вторых, удалить слабый или некачественный бетон.

Уровень отсечки сваи Спецификация

Хотите узнать, как рассчитать уровень отсечки сваи? В каждом проекте строительства свай детали проекта дают информацию, необходимую для установки и размещения свай, уровней отсечки, уровня готовой крышки, расположения и ориентации крышки сваи на плане фундамента, а также безопасности и грузоподъемности каждой сваи.

Спецификация уровня отсечки сваи следующая:

Расчет уровня отсечки сваи можно выполнить следующим образом:

Если уровень отсечки ниже уровня земли менее чем на 2,5 м, заливка бетона должна быть минимальной на 600 мм выше уровня отсечки. На каждые дополнительные 0,3 м высоты светотеневой границы ниже рабочего уровня допускается дополнительное покрытие не менее 50 мм. В зависимости от длины ворса может потребоваться больший припуск.

При укладке бетона методом треммирования бетон должен быть залит до уровня земли, чтобы обеспечить возможность перелива бетона для визуального осмотра или минимум на один метр выше уровня отсечки. В условиях, когда уровень отсечки ниже уровня грунтовых вод, следует учитывать необходимость поддержания давления на незатвердевший бетон, равного или превышающего давление воды, и соответственно определять длину дополнительного бетона над уровнем отсечки.

Резка свай

Процедура резки свай?

Уровень среза сваи может быть над или под землей. Когда он находится над землей, бетон должен вылиться из оголовка сваи по завершении. Благодаря тремовому методу верхняя часть сваи состоит из непрочного бетона, а также некоторого количества загрязненных обломков бурения.

• В случае, если свая обрывается ниже уровня земли, необходимо поднять уровень бетона примерно на 1 м для обрезки слабого бетона.
• Описание процедуры/метода резки свай:
• После завершения установки сваебойной группы под ростверк грунт вокруг сваи удаляется с помощью экскаватора и достигается глубина, предусмотренная для ростверка.
• Вырубка оголовков свай начинается минимум через 7 дней после достижения бетоном 70% прочности на сжатие.
• Бетон оголовка сваи скалывается или разрезается с помощью отбойного молотка или вибрационного синдрома руки (HAVS) один за другим. Но следите за тем, чтобы не повредить дюбели сваи. В случае повреждения арматурного стержня дюбели необходимо будет засверлить на необходимую длину выработки.
• Если бетон непрочен даже ниже отметки среза сваи, инженер может попросить отремонтировать бетон перед началом процедуры скалывания. В любом состоянии свая не должна иметь трещин или бетона низкого качества.
• После удаления щербатого бетона закрепляют ростверк сваи с последующей заливкой бетоном.

Свая | Fine

Эта программа используется для расчета вертикальной несущей способности
одинарной сваи, нагруженной как на растяжение, так и на сжатие, осадку сваи, а также горизонтальную несущую способность одиночной сваи.

Подписка Вечный

800 € Местная лицензия

120 € Ежегодное обслуживание

• Пакеты со скидкой:

320 € Ежегодно

Преимущества подписки

• Пакеты со скидкой:

Основные характеристики

• Анализ вертикальной несущей способности
  • Метод Томлинсона
  • НАВФАК ДМ 7. 2
  • Метод эффективных напряжений
  • ДНС 73 1002
  • CTE-DB SE-C
• Расчетный анализ
  • Линейная кривая стабилизации нагрузки (Поулос)
  • Нелинейная кривая стабилизации нагрузки (Масопуст)
• EN 1997 – возможность выбора частичных коэффициентов на основе национальных приложений
• EN 1997 – возможность выбора всех подходов к проектированию с учетом проектных ситуаций
• EN 1997 – учет влияния свайной технологии
• Расчет осадочной кривой методом конечных элементов (пружинный метод) с учетом деформационных характеристик грунта
• Учет влияния технологии свай (буронабивные, забивные, CFA сваи)
• Различные формы сечения сваи (прямоугольник, двутавр, крест, труба)
• Возможность изменения диаметра круговой сваи с глубиной
• Определение модуля реакции грунта по длине сваи по Весику, Мэтлоку и Ризу, CSN или вводу пользователем (постоянное или линейное распределение)
• Анализ горизонтальной несущей способности (метод Бромса, метод p-y)
• Вывод результатов для загружений
• Отрицательное трение кожи
• Несущая способность поперечного сечения железобетона на сдвиг
• Расчет железобетонных сечений по EN 1992-1 (EC 2), БС, ПН, ИС, АС, АКИ, ГБ, СНиП, ЧСН
• Проверка поперечного сечения стальной сваи
• Проверка поперечного сечения деревянной сваи

Дополнительные функции

Подписка Вечный

800 € Местная лицензия

120 € Ежегодное обслуживание

• Пакеты со скидкой:

320 € Ежегодно

Преимущества подписки

• Пакеты со скидкой:

Учебные материалы

• Технические руководства

  Свайные фундаменты – Введение Свайные фундаменты – Введение Анализ вертикальной несущей способности одиночной сваи Расчет вертикальной несущей способности одинарной сваи Расчет осадки одиночной сваи Расчет осадки одиночной сваи Анализ горизонтальной несущей способности одиночной сваи Анализ горизонтальной несущей способности одиночной сваи

• Видеоуроки

  Введение в сваи CPT

• Онлайн-контекстная справка
• Руководство пользователя
• Руководства по проверке

Образец выходного отчета “Свая”

Основные преимущества

• Настраиваемая структура отчета
• Персонализация заголовка отчета
• Добавление и редактирование неограниченного количества изображений из анализа
• Изображения автоматически обновляются для отображения результатов на основе текущих настроек

Новые функции в GEO5 2023

GEO5 экономит ваше время!

Интуитивно понятный интерфейс Рабочий процесс сверху вниз

Программы

GEO5 имеют унифицированную среду и интуитивно понятный рабочий процесс сверху вниз.

От исследования к перспективному проектированию

GEO5 объединяет моделирование геологических данных с расширенными геотехническими задачами.

Аналитические методы и МКЭ

GEO5 позволяет сравнить два независимых решения.

Мобильное приложение для каротажа скважин

Соберите геологические данные в полевых условиях и отправьте их в программу Стратиграфия.

Поддержка BIM

GEO5 экспортирует данные в распространенные форматы BIM и передает их сторонним программам.

Многие стандарты и методы

GEO5 — универсальный инструмент для инженеров всего мира.

Комплексные результаты

Выходные отчеты

GEO5 можно легко редактировать или экспортировать в форматы PDF или MS Word.

Программы, связанные вместе

GEO5 позволяет передавать данные между отдельными программами.

Языки выходных отчетов

GEO5 генерирует выходные отчеты на разных языках, что полезно для зарубежных проектов.

Удобное для пользователя программное обеспечение GEO5 ускоряет время проектирования и обеспечивает надежные результаты во многих отношениях. С тех пор, как мы начали его использовать, у нас появилась возможность легко представить проекты с множеством различных геометрических форм и в соответствии с различными требуемыми стандартами.
Кроме того, очень приятно работать со службой технической поддержки программы, и мы можем получить быстрый ответ в случае возникновения каких-либо проблем.

Sefa Apaydın, компания Viacon

Несколько вещей делают GEO5 уникальным программным обеспечением. Во-первых, все модули просты в использовании, а распечатка очень аналитическая. Программное обеспечение также сопровождается обширными вспомогательными руководствами и дополнительной документацией. Мы настоятельно рекомендуем это!

Яннис Периклеус, инженер-строитель, A. J. Pericleous LLC

Благодаря интуитивно понятному пользовательскому интерфейсу для начала работы не требуется специальной подготовки. Программные модули хорошо взаимодействуют друг с другом и с программным обеспечением AutoCAD, что экономит много времени.

В.Н. Марьенко, главный инженер филиала Московский проектно-изыскательский институт «Мосжелдорпроект» – филиала Акционерного общества «Росжелдорпроект»

Больше отзывов

Свая

Попробуйте поработать с ПО GEO5

Скачать демо-версию

Бесплатно активируйте 14-дневную пробную версию без ограничений анализа.

Комплект программного обеспечения GEO5

• Абатмент
• Противоскользящая свая
• Луч
• Консольная стена
• Сборщик данных (приложение)
• Давление Земли
• МКЭ
• ФЭМ – Консолидация
• МКЭ – Землетрясение
• МКЭ – туннель

• МКЭ – расход воды
• Габион
• Гравитационная стена
• Потеря земли
• Кирпичная стена
• Микросвая
• Стена МСЭ
• Прибитый склон
• Куча
• Свая СРТ

• Группа свай
• Облако точек
• Сборная стена
• Стена Реди-Рок
• Стабильность горных пород
• Урегулирование
• Вал
• Проверка защитного покрытия
• Дизайн листов
• плита

• Устойчивость склона
• Устойчивость склона – поток воды
• Распространение фундамента
• Распространение Фундамент CPT
• Стратиграфия
• Стратиграфия – разрезы
• Стратиграфия – Земляные работы
• Стратиграфия – журналы

Глава 6.

Обсадные трубы и вкладыши

Из просверленных валов: процедуры строительства и методы проектирования LRFD, по FHWA

Обсадные трубы и вкладыши играют важную роль в конструкции пробуренных валов, и их выбору и использованию необходимо уделять особое внимание. За исключением поверхностной обсадной трубы или направляющих, обсадные трубы и вкладыши, описанные в этой главе, используются для поддержки проходки бурового ствола и/или могут служить конструктивным элементом готового бурового ствола. Обсадные трубы и хвостовики используются в сочетании с вращательным бурением или другими методами, описанными в главах 4 и 5, для строительства буровых стволов.

Корпуса представляют собой относительно прочные трубы, обычно изготовленные из стали и соединенные, при необходимости, сваркой или, в некоторых случаях, болтами. Обсадные трубы также могут иметь специальные соединения, которые позволяют передавать крутящий момент и осевую нагрузку на наконечник, например те, которые используются в обсадных машинах полной глубины.

Вкладыши, с другой стороны, легкие и становятся неотъемлемой частью фундамента. Вкладыши часто изготавливаются из гофрированной металлической трубы (CMP), но также могут быть изготовлены из пластика или прессованного волокна (например, SonotubeTM). Хотя их используют гораздо реже, чем гильзы, вкладыши могут стать важными в некоторых ситуациях.

6.1 ВРЕМЕННАЯ ОБШИВКА

Временная обсадная труба используется для стабилизации выемки бурового вала и затем снимается после или во время укладки жидкого бетона. Подрядчики любят подчеркивать тот факт, что обсадная труба, которая временно используется при бурении, по сути является инструментом, поэтому ее иногда называют «временной обсадной трубой». Эта временная обсадная труба используется для удержания стенок скважины только на время, достаточное для заливки жидкого бетона. Временный кожух остается на месте до тех пор, пока бетон не будет уложен до уровня, достаточного для того, чтобы выдерживать давление грунта и грунтовых вод. Обшивка снимается после заливки бетона. Дополнительный бетон укладывается по мере вытягивания обсадной колонны для поддержания баланса давления. После этого давление жидкости в бетоне полагается на обеспечение устойчивости ствола скважины. Использование временной оболочки кратко описано в главе 4.

По согласованию с инженером временная обсадная труба, используемая исключительно для поддержки проходки бурового ствола, может быть оставлена ​​на месте. В таких случаях инженер должен оценить влияние обсадной трубы на осевое и боковое сопротивление готового пробуренного ствола.

Временная опалубка должна быть тщательно очищена после каждого использования, чтобы иметь низкое сопротивление сдвигу при движении жидкого бетона. Корпус с шероховатой внутренней поверхностью увеличивает сопротивление сдвигу между корпусом и столбом жидкого бетона, размещенным внутри корпуса. Когда обсадная колонна поднимается, сопротивление бетонной колонны может привести к подъему бетона, в результате чего в бетоне образуется шейка или пустота. На корпусе не должно быть грязи, смазочных материалов и других вредных материалов.

6.1.1 Типы и размеры

Большинство буровых подрядчиков имеют большой запас временных обсадных труб различных диаметров и длин на своих строительных площадках. Типичный вид хранимой временной обсадной колонны показан на рис. 6-1. Корпус из штабеля может быть сварен или разрезан в соответствии с требованиями конкретного проекта.

Временная обсадная труба иногда должна быть помещена в непроницаемую породу, такую ​​как скала, если выемка грунта должна продвигаться ниже обсадной трубы в сухую погоду. В таких обстоятельствах обычно необходимо использовать обсадную трубу в качестве инструмента, при этом скручивающие или движущие силы прикладывают к обсадной трубе. Конец кожуха может быть оснащен режущими зубьями или дополнительным утолщением для облегчения монтажа.

ADSC: Международная ассоциация фундаментного бурения приняла внешний диаметр обсадной трубы в качестве стандарта и использует традиционные единицы измерения [например, 36 дюймов Н.Д.], потому что использовалась труба с Н.Д. размеры доступны по гораздо более низкой цене, чем специально прокатанная труба с указанным внутренним диаметром. (АДСК, 1995). Можно заказать специально заказанную трубу определенного размера, но по более высокой цене и с дополнительным требованием времени на изготовление. Обычно О.Д. Размеры доступны с шагом 6 дюймов: 18 дюймов, 24 дюйма, 30 дюймов и так далее до 120 дюймов. Большие размеры, как показано на рис. 6-2, обычно требуют специального заказа и изготовления.

Если размер временной обсадной трубы не указан, большинство подрядчиков обычно используют обсадную трубу с наружным диаметром. это на 6 дюймов больше, чем указанный диаметр просверленного вала под обсадной трубой, чтобы обеспечить проход бурового инструмента соответствующего диаметра во время окончательной проходки скважины. Обычно используется буровой инструмент с диаметром, равным указанному диаметру вала под обсадной трубой. Если есть поле с валунами или если подрядчик решит использовать телескопическую обсадную трубу, первая установленная обсадная труба может иметь наружный диаметр. это более чем на 6 дюймов больше указанного диаметра вала.

Подрядчик обычно несет ответственность за выбор обсадной трубы с достаточной прочностью, чтобы противостоять давлению, оказываемому грунтом или горной породой, а также внутренними и внешними жидкостями. Большинство стальных корпусов имеют толщину стенок не менее 0,325 дюйма, а корпуса имеют наружный диаметр более 48 дюймов. обычно имеют большую толщину стенок. Установка с помощью вибрационных или ударных молотов может потребовать большей толщины стенок, чем при установке обсадной трубы в скважину увеличенного размера. Большинство подрядчиков полагаются на свой опыт в выборе толщины стенки обсадной трубы. Однако, если рабочие должны войти в выемку, временная или постоянная обсадная труба должна быть спроектирована так, чтобы иметь соответствующий коэффициент безопасности от обрушения.

Вычисление допустимого бокового давления, которое может выдержать данная обсадная колонна, является сложной задачей, и методы таких вычислений выходят за рамки данной публикации. Проблема, как правило, заключается в обеспечении того, чтобы коробление корпуса не происходило из-за внешнего давления грунта и воды. Необходимо учитывать следующие факторы: диаметр, толщина стенки, овальность, коррозия, мелкие дефекты, комбинированные напряжения, микросейсмические события, нестабильность грунта на склонах и другие источники неравномерного бокового давления, а также боковое давление, возрастающее с глубиной.

Полужесткие вкладыши можно использовать для вкладышей или временных корпусов, которые можно оставить на месте. Они могут состоять из гофрированного листового металла, простого листового металла или прессованного волокна. Также можно использовать пластиковые трубки или трубки из другого материала. Эти вкладыши чаще всего используются для поверхностной обсадной колонны, где желательно сдерживать неустойчивый поверхностный грунт, который может обрушиться на жидкий бетон, создавая структурные дефекты. Например, для этой цели часто используется гофрированный лист, когда высота отсечки бетона ниже рабочей отметки. Иногда для этой цели также эффективно используются жесткие вкладыши, такие как секции сборных железобетонных труб.

Вращатели и/или осцилляторы с сегментным корпусом (рис. 6-3) все чаще используются для продвижения глубоко просверленных стволов большого диаметра. Проходка обсадной колонны продвигается вперед перед проходкой, что обеспечивает поддержку проходки и устраняет необходимость в навозной жиже для устойчивости боковых стенок. Навозная жижа или вода все еще могут быть необходимы для предотвращения пучения основания. Почва может быть удалена внутри кожуха с помощью захвата, молотка или вращающегося инструмента. Корпус обычно изготавливается из высокопрочной стали, часто с двойными стенками, с стыками между сегментами заподлицо. Детали соединения между сегментами обсадной колонны позволяют передавать крутящий момент, сжатие и растяжение между секциями обсадной колонны. Это позволяет передавать большой крутящий момент (в любом направлении), сжимающие и подъемные силы, прилагаемые оборудованием на поверхности, от верхней части обсадной колонны к нижней части обсадной колонны. Хотя чаще всего используется кожух с двойными стенками, показанный на рис. 6-3, можно приварить стыки кожуха к стандартной трубе, как показано на рис. 6-4. В этом случае стык кожуха будет выступать внутрь кожуха.

6.1.2 Установка и извлечение временной обсадной колонны

Как описано в общих чертах в Главе 4, временная обсадная колонна часто помещается в пробуренную скважину большего размера, а затем устанавливается в нижележащий пласт для обеспечения стабильной среды. но временная обсадная колонна также может быть установлена ​​перед раскопками. Способы установки и извлечения временного кожуха описаны ниже.

6.1.2.1 Посадка корпуса через просверленное отверстие

Временная обсадная труба может быть размещена через предварительно просверленное отверстие, чтобы посадить обсадную трубу в нижележащий пласт из более стабильного материала. Предварительно сформированная скважина может быть построена мокрым способом с буровым раствором или иногда может быть пройдена без бурового раствора, если грунт будет стоять в течение короткого периода времени, а просачивание в скважину относительно невелико. Последнее часто имеет место, когда ствол может быть пробурен относительно быстро через остаточный грунт до породы, а более трудоемкая выемка породы облегчается за счет временной обсадной колонны для предотвращения обвалов вышележащего грунта. Если неглубокие пласты представляют собой водоносные пески, может потребоваться бурение начального отверстия с навозной жижей для предотвращения обрушения. В некоторых случаях подрядчики могут использовать полимерную суспензию только для того, чтобы «смазать» обсадную колонну и облегчить ее удаление.

Выемка под обсадной трубой может быть продолжена как сухая скважина, если обсадная труба установлена ​​с водонепроницаемым уплотнением в относительно непроницаемом нижележащем пласте глины, мела или камня. Для посадки обсадной трубы можно использовать крепление «твистер» к ведущей штанге, чтобы буровая установка могла прикладывать крутящий момент и нагнетать обсадную колонну и продвигать ее в нижележащий грунт или горную породу. На рис. 6-5 показаны обсадные трубы с J-образными пазами, прорезанными в верхней части, чтобы можно было использовать устройство для скручивания обсадных труб. Для облегчения врезания обсадной колонны в нижележащий пласт конец обсадной колонны обычно снабжен режущими зубьями, как показано на рис. 6-6. Могут использоваться различные типы режущих зубьев, в зависимости от типа материала, в который продвигается обсадная труба; можно использовать заостренные каменные зубья или даже приваренную твердосплавную стружку.

Хорошая герметизация обсадной трубы в подстилающую породу может быть затруднена, если поверхность породы имеет крутой уклон или очень неровную форму, или если порода содержит швы или стыки, обеспечивающие поступление воды под обсадную трубу. Неравномерная твердая поверхность приведет к тому, что обсадная труба отклонится от выравнивания, сломает режущие зубья и, возможно, погнет обсадную колонну.

Как описано в Главе 4, некоторые подрядчики иногда предпочитают производить глубокие земляные работы, используя более одной части обсадной трубы с помощью процесса «телескопической обсадной колонны» (Рисунок 6-7). Этот процесс имеет экономическое преимущество, заключающееся в том, что для установки и снятия телескопической обсадной колонны можно использовать краны меньшего размера и вспомогательное оборудование, чем это потребовалось бы при использовании цельной обсадной колонны. На поверхности делают скважину диаметром значительно больше указанного и вставляют отрезок обсадной трубы. Ниже этой секции обсадной трубы выкапывается вторая скважина, которая затем поддерживается другой секцией обсадной трубы меньшего диаметра. Этот процесс может проходить через три или более кожухов постепенно уменьшающихся размеров с внутренним диаметром.

(наружный диаметр, если земляные работы не ведутся ниже обсадной трубы) самой нижней обсадной трубы, равной или превышающей указанный диаметр пробуренной шахты. О.Д. нижней части такого «телескопического кожуха» обычно по крайней мере на 6 дюймов меньше, чем наружный диаметр. секции над ним, хотя при необходимости могут использоваться большие дифференциальные диаметры. Эта процедура чаще всего используется для пробуренных валов, которые опираются на горную породу или входят в нее, и где не учитывается поверхностное трение в грунте или обсаженной породе. Подрядчик должен позаботиться о том, чтобы в процессе удаления меньшей секции обсадной трубы не нарушить большую секцию (секции) обсадной трубы, которая все еще находится на месте, или чтобы вода, шлам или мусор не скапливались за оставшимися на месте обсадными трубами, тем самым загрязняя жидкий бетон. Телескопическая обсадная труба также может быть использована для прохода через валунные поля, где некоторые валуны удаляются, а обсадная труба завинчивается до упора. Меньшая внутренняя обойма продвигается через первую обсадную трубу, которая сохраняет зону, в которой были удалены более крупные валуны. Укладка бетона в отверстие, стабилизированное с помощью телескопической обсадной колонны, описано в главе 9..

6.1.2.2 Расширение обсадной колонны перед раскопками

Подрядчик может выбрать продвижение обсадной колонны перед раскопками в случаях, когда скважина не будет оставаться открытой в течение короткого периода времени или когда методы бурения на цементном растворе считаются менее привлекательными с точки зрения стоимости или производительности. Существует два основных метода продвижения обсадной колонны перед выемкой. Подрядчик может забить обсадную колонну заранее с помощью вибромолота или вибрационного/вращательного оборудования.

6.1.2.2.1 Виброприводная обсадная колонна

В случае приводной обсадной колонны для временной обсадной колонны почти всегда используется вибромолот; для установки постоянной обсадной трубы можно использовать ударный молот, но для извлечения временной обсадной колонны потребуется вибрационный молот, поскольку обсадную колонну, установленную с помощью ударного молота, может быть невозможно снять. В принципе, струйную очистку можно использовать в качестве вспомогательного средства при укладке, но не рекомендуется струйная обработка вокруг обсадной трубы во время извлечения из-за того, что струя воды может отрицательно повлиять на жидкий бетон.

При планировании строительства буровых стволов в стесненных условиях следует учитывать, что использование виброустановки обсадных труб может вызвать значительные вибрации, которые могут воздействовать на близлежащие сооружения, или вызвать осадку в рыхлых песках (что может воздействовать на близлежащие сооружения). Затухание вибраций по мере удаления от источника зависит от размера молота и обсадной трубы, рабочей частоты молота, свойств грунта и породы, местной стратиграфии, грунтовых вод и других факторов, которые, вероятно, зависят от конкретного места. В большинстве случаев вибрации от установки обсадных труб чрезвычайно малы на расстоянии от 50 до 70 футов от источника. В случаях, когда поблизости могут находиться чувствительные конструкции, в план установки должна быть включена программа мониторинга вибрации. Мониторинг вибрации может помочь избежать потенциального ущерба, а также может предоставить документацию в качестве защиты от судебных исков или требований о возмещении ущерба, вызванного вибрационной установкой обсадной колонны. Мониторинг во время строительства техники и установки испытательных стволов может обеспечить ценные измерения вибраций на различных радиальных расстояниях от источника перед перемещением работ на производственные площадки. Полезным справочником по этому вопросу является «Строительные вибрации» (Dowding, 2000).

Монтаж обсадной колонны с помощью вибромолота наиболее эффективен в песчаных грунтовых отложениях, а также для проникновения через песчаные грунты в глинистую или мергелевую толщу ниже. Молоток крепится к верхней части корпуса (рис. 6-8), который часто утолщен на конце, чтобы помочь противостоять передаваемым усилиям. Вибрация обсадной колонны часто вызывает временное разжижение тонкой зоны грунта, непосредственно примыкающей к стенке обсадной колонны, так что проникновение достигается только за счет веса обсадной колонны и молота. Этот метод особенно эффективен на песчаных почвах с неглубокими грунтовыми водами. Проникновение нижележащего твердого слоя, такого как твердая порода, может быть затруднено или невозможно при использовании обсадной колонны с виброприводом. Попытки закрутить обсадную колонну с помощью буровой установки для посадки в горную породу, скорее всего, будут безрезультатными из-за бокового сопротивления грунта обсадной колонне после устранения вибрации.

Обычно вибромолот используется для погружения временной обсадной трубы в грунт по всей длине перед выемкой грунта внутри обсадной колонны. Однако для облегчения проходки через особо плотные грунты обсадную трубу можно установить путем чередующейся последовательности забивания обсадной трубы и бурения для удаления грунтовой пробки внутри обсадной колонны. В этом случае, как правило, необходимо устанавливать кожух секциями, причем секции соединяются сваркой.

Снятие кожуха с помощью вибромолота должно выполняться, пока бетон еще жидкий. Во время извлечения молот прикрепляется и приводится в действие, а затем обычно используется для опускания обсадной колонны на несколько дюймов, используя вес обсадной колонны и молотка, чтобы отделить обсадную колонну от грунта.

После перемещения обсадной колонны кран тянет обсадную колонну вверх, чтобы снять ее и оставить отверстие, заполненное жидким бетоном.

6.1.2.2.2 Метод осциллятора/вращателя

Установка временной обсадной трубы перед котлованом может быть выполнена с помощью буровой установки с использованием специальной обсадной трубы и инструментов, показанных ранее на рисунках 6-3 и 6-4. Общее описание машин, используемых для конструкции осциллятор/ротатор, было дано в главе 5. Осциллятор или ротатор зажимают обсадную колонну мощными гидравлическими захватами и используют гидравлические поршни для скручивания обсадной колонны и толкания ее вниз, реагируя на большое давление. сверлильный станок или временная рама. Следовательно, обсадная труба используется так же, как инструмент для бурения керна, для продвижения в почву или горную породу. Для продвижения обсадной колонны и преодоления сопротивления сдвигу со стороны грунта при скручивании необходимо, чтобы обсадная колонна имела режущие зубья, немного превышающие внешний размер обсадной колонны. Нижняя часть обсадной трубы оснащена режущим башмаком для облегчения проникновения (Рисунок 6-9).), прорезав немного увеличенное отверстие и сняв напряжение со стенок обсадной колонны. Грунт на внутренней стороне кожуха выкапывается одновременно с установкой кожуха для устранения сопротивления этой части грунта.

Установка временной обсадной трубы перед котлованом может быть выполнена с помощью бура с использованием специальной обсадной трубы и инструментов, показанных ранее на Рисунках 6-3 и 6-4. Общее описание машин, используемых для конструкции осциллятор/ротатор, было дано в главе 5. Осциллятор или ротатор зажимают обсадную колонну мощными гидравлическими захватами и используют гидравлические поршни для скручивания обсадной колонны и толкания ее вниз, реагируя на большое давление. сверлильный станок или временная рама. Следовательно, обсадная труба используется так же, как инструмент для бурения керна, для продвижения в почву или горную породу. Для продвижения обсадной колонны и преодоления сопротивления сдвигу со стороны грунта при скручивании необходимо, чтобы обсадная колонна имела режущие зубья, немного превышающие внешний размер обсадной колонны. Нижняя часть обсадной трубы оснащена режущим башмаком для облегчения проникновения (Рисунок 6-9).), прорезав немного увеличенное отверстие и сняв напряжение со стенок обсадной колонны. Грунт на внутренней стороне кожуха выкапывается одновременно с установкой кожуха для устранения сопротивления этой части грунта.

Во время установки обсадной колонны важно, чтобы пробка грунта оставалась внутри обсадной колонны (обычно толщиной около одного диаметра вала), чтобы дно котлована не стало неустойчивым во время установки. В водоносных грунтах также необходимо поддерживать напор воды внутри обсадной трубы, чтобы не происходило пучения дна. Можно использовать навозную жижу внутри обсадной колонны для поддержания устойчивости, но необходимости в навозной жиже обычно избегают, сохраняя грунтовую пробку. Необходимо поддерживать устойчивость во время установки, потому что пучение грунта в обсадной колонне вызовет разрыхление грунта вокруг котлована с неблагоприятным воздействием на боковой сдвиг и возможное оседание вокруг ствола.

По завершении земляных работ грунтовая пробка может быть удалена до основания обсадной трубы (или ниже), если обсадная труба удлиняется в скалу или устойчивую породу, или если для поддержания устойчивости используется напорная головка. Если скважина заканчивается водоносным грунтом с только напором воды для обеспечения устойчивости, может быть необходимо, чтобы обсадная труба проходила ниже основания окончательной выемки, чтобы избежать нестабильности основания. Однако эта процедура может привести к образованию кольцевой зоны разрыхленного грунта в основании выемки бурового ствола.

Более толстая обшивка (обычно от 2 до 2,5 дюймов), используемая в этом методе конструкции, учитывается при выборе покрытия и прокладок на арматурном каркасе. Если используется одностенная труба с соединениями кожуха, как показано на рис. 6-4, соединения будут выступать внутрь кожуха, поскольку соединение обычно толще трубы. В таком случае арматурный каркас необходимо будет изготовить и разместить аккуратно, чтобы ничего не болталось на стыках обсадной трубы во время установки каркаса и/или извлечения обсадной трубы во время укладки бетона.

Чтобы избежать потенциальной деформации арматуры при кручении, обсадную трубу обычно раскачивают вперед и назад во время извлечения, даже если во время установки использовалось непрерывное вращение. Обсадную трубу обычно извлекают одновременно с заливкой бетона в выемку, и необходимо поддерживать напор бетона над верхушкой обсадной трубы, чтобы обеспечить положительное давление бетона на отверстие. При наличии внешнего давления грунтовых вод напор бетона и воды внутри обсадной колонны должен превышать внешнее давление воды, чтобы предотвратить приток воды и загрязнение бетона. Также важно, чтобы бетон оставался жидким, чтобы колебания корпуса не передавали скручивающие усилия на арматурный каркас и не вызывали деформации.

6.1.4 Снятие обсадной колонны после застывания бетона

В пробуренных шахтах, проложенных через водоем, обычно используется постоянная обсадная колонна, которая служит опалубкой до схватывания бетона, а затем остается на месте. Часто требуется удалить части постоянной обсадной трубы, которая выступает над поверхностью земли или над поверхностью водоема, после завершения установки буровой шахты и после того, как бетон достигнет достаточной прочности. В таких случаях, как правило, требуется удалить только короткую часть кожуха. Удаление обычно выполняется путем разрезания стали на секции с помощью горелки, стараясь не повредить нижележащую бетонную поверхность и отделяя отдельные секции от поверхности бетона. Однако для таких применений иногда использовались временные кожухи, включая различные типы съемных форм, прикрепленных к верхней части постоянного кожуха. Были многочисленные сообщения о трудностях с использованием временной обсадной трубы над водой.

Пример съемного кожуха показан на рис. 6-12; эта фотография сделана с моста Фуллера Уоррена I-95 через реку Сент-Джонс в Джексонвилле, Флорида. Для этого проекта съемная обсадная труба была изготовлена ​​с разрезным швом, который проходил по всей длине обсадной колонны и соединялся с помощью механического штифта, который удерживал соединение закрытым во время установки обсадной колонны и заливки бетона, а также расширял стык для облегчения удаления каркас после достижения бетоном необходимой прочности. В соединение была помещена резиновая прокладка, чтобы сделать соединение водонепроницаемым. В этом примере обсадные трубы диаметром 72 дюйма продвигались с помощью вибромолота через мягкие донные отложения реки либо до слоя жесткой илистой глины, либо до известняка. После затвердевания бетона пробуренной шахты штифтовой механизм был поднят для расширения соединения, в результате чего внутренний диаметр обсадной трубы стал немного больше диаметра пробуренной шахты, что позволило снять обсадную колонну с пробуренной шахты. Подрядчик выбрал этот метод, чтобы обеспечить возможность повторного использования обсадных труб для ряда морских фундаментов и тем самым снизить стоимость стальных обсадных труб. Тем не менее, использование съемного кожуха для этого проекта создало несколько проблем, которые часто встречаются при таком типе решения:

1. После первоначального использования кожуха соединение, как правило, не было водонепроницаемым, несмотря на очистку и ремонт соединения,
2. У подрядчика возникли трудности с открытием разъемного соединения, возможно, из-за загрязнения механизма бетоном,
3. После открытия соединения подрядчику было трудно снять обсадную трубу с пробуренной шахты даже с использованием вибромолота,
4. При снятии обсадной трубы водолазным осмотром были выявлены дефекты поверхности бурового ствола, в том числе вымывание цемента на участках бурового ствола, примыкающих к разъемному шву, многочисленные сколы и водоотливные полости вокруг остальной части бурового ствола, и локально открытая стальная арматура, и
5. Чтобы устранить обнаруженные дефекты, пришлось провести дорогостоящие подводные ремонтные работы.
