Цаги дефлекторы: Дефлекторы ЦАГИ

Дефлектор Цаги: плюсы и минусы

Перейти к содержимому

Содержание

• 1 Функциональность дефлектора
• 2 Дефлектор ЦАГИ – «классика жанра»
• 3 Объективная оценка
• 4 Устройство
• 5 Расчетные параметры и чертежи
• 6 Алгоритм работ

Основное условие правильной работы вентиляции – наличие постоянной и эффективной тяги. Только в этом случае в помещениях всегда будет чистый и свежий воздух. Присутствие дефлектора в системе предотвращает ее от засорения, сохраняет внутренний диаметр патрубка в первоначальном виде, предотвращая скопление жира на его внутренних стенках.

Функциональность дефлектора

Грамотно устроенная вентиляция с дефлектором Цаги

Работа всех существующих моделей дефлекторов сводится к одному принципу. В рабочем состоянии установка отклоняет потоки воздуха, нагнетаемого ветром. Воздух обтекает ее, образуя возле выходного отверстия пространство с пониженным давлением.

Воздействие воздуха снаружи снижает его давление на воздушный поток внутри вентканала. По законам физики (в частности, Бернулли), компенсируя «недостачу», внутренний воздушный столб в трубе стремится подняться вверх. При этом происходит всасывание воздуха из зоны разрежения канала. Вся система будет эффективной, если дефлектор использовать правильно. В таком случае реально существующая тяга может быть увеличена еще на 20%, что очень существенно.

Дефлектор ЦАГИ – «классика жанра»

Проектирование жилых домов старой застройки обязательно выполнялось с учетом установки вентиляционных систем с естественной стимуляцией движения воздуха. Этим объясняется зависимость естественного воздухообмена от капризов природы. Дефлектор ЦАГИ – простой вентиляционный фасонный прибор с открытой проточной частью, разработка Центрального аэрогидродинамического института. Использует в работе естественные факторы погодных изменений, но случается его работа в системе и с механическим побуждением. Работает, как на вентиляцию, так и на отопление (используется в дымоходах).

Варианты монтажа – скрытый (в канале), наружный.

Объективная оценка

Как и любой технический прибор, конструкция ЦАГИ имеет свои плюсы и минусы.

• Эффективная защита от проникновения внутри вентиляционного канала пыли, осадков, мелких птиц, насекомых, грызунов.
• Предохранение оголовка выходного патрубка от разрушения.
• Экран в форме цилиндра предотвращает возникновение обратной тяги в воздушном отводе даже самого большого сечения.
• Варианты материала изготовления позволяют заменять более дорогой из них дешевым. Так, демократичный в цене пластик можно установить вместо нержавеющего металла на вентиляционных потоках с выходящим холодным воздухом.

Трудности в работе наблюдаются при сильных морозах, когда на внутренних стенках внешнего цилиндра образуется наледь. Ее слой может полностью закрыть проходное сечение. Дефлектор ЦАГИ восприимчив к направлению ветра: создает сопротивление тяге при полном штиле или незначительном дуновении ветра.

Устройство

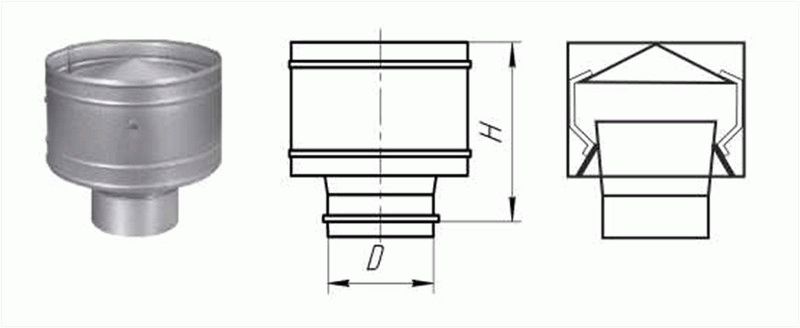

Проектная схема конструкции

Конструкция простого приспособления повторяет форму вентиляционной шахты. Основные элементы:

• Нижний патрубок, устанавливаемый на оголовок вентиляционного отвода (трубы).
• Диффузор – часть трубы, где поток воздуха меняет свои параметры вследствие ее конусоподобного сужения. От патрубка к верхней части происходит расширение. Узким концом усеченная фигура прикрепляется к патрубку.
• Обечайки или внешняя оболочка устройства.
• Кольцо, кронштейны в качестве элементов крепления. С их помощью визуально просматриваемое кольцо фиксируется с внешней стороны на диффузор.
• Верхний защитный колпак (зонт) в классическом варианте конической формы – защита от проникновения загрязнителей извне.
• Ножки для фиксации зонта.

Внимание! Внешний диаметр воздушного отвода, на который устанавливается дефлектор ЦАГИ, должен находиться в размерном диапазоне 100-1250 мм.

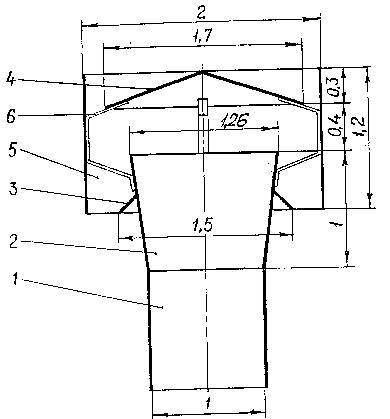

Расчетные параметры и чертежи

Несложный в конструктивном исполнении элемент вентсистемы доступен в торговой сети. Любой дефлектор должен соответствовать ТУ 36233780. В целях экономии средств можно сделать дефлектор ЦАГИ своими руками из нержавейки или оцинкованной стали. При этом нужно помнить: для вытяжки агрессивной воздушной среды оцинкованная конструкция не используется.

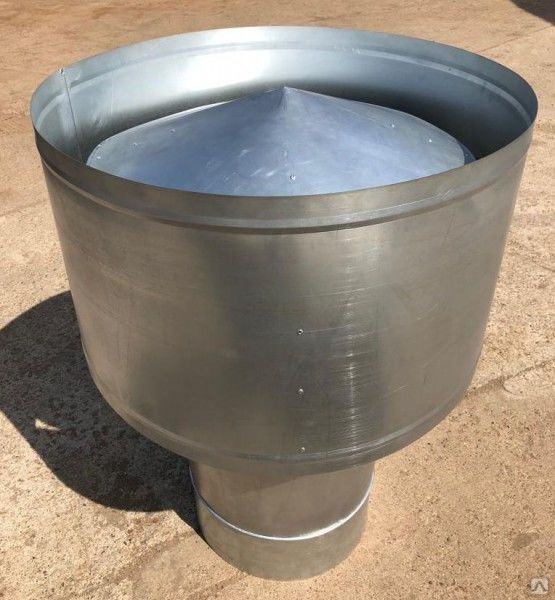

Дефлекторы Цаги различных габаритов

Необходима предварительная подготовка. В частности, ознакомление со специальной литературой, где даны расчетные зависимости аэродинамических параметров, сведенные в таблицы. В предварительный этап входит и уточнение размеров. Они соответствуют нормам СНиП 41012003. Дефлекторы выполняются в климатическом исполнении «0». Выбираются в зависимости от сечения и формы канала вентиляции.

Если дефлектор круглый, то расчет и чертежи учитывают:

• Внутренний размер диаметра оголовка шахты, идентичный наименьшему сечению (узкому отрезку) диффузора.
• Диаметр широкого участка канала с изменяющимся по характеристикам потоком.
• Высоту кольца и его диаметр.
• Ширину зонта.
• Для изготовления дефлектора ЦАГИ определяются с его формой. Должна быть идентичной форме выходного вентиляционного патрубка.
• Выбирается материал: более дешевая – оцинковка, нержавейка подороже.

Для упрощения расчетов по исходным данным из таблиц по внутреннему диаметру выбирается высота дефлектора и ширина диффузионного участка. При расчете остальных параметров учитываются замечания:

• высота всего изделия находится в интервале 1,6-1,7 внутреннего диаметра изделия;
• диффузор по ширине выбирается в промежутке 1,2-1,3 тоже же диаметра;
• колпак защитный в размерах должен перекрывать отверстие и быть по величине больше в 1,7 раз диаметра.

Стандартная нумерация дефлекторов для вентиляции – 3-10. В цифрах закодирован диаметр вентиляционной шахты (дм). Стандартные формы, размеры при самостоятельном изготовлении изделия полностью изменять не следует, чтобы не нарушить его технические характеристики.

Алгоритм работ

• Принять меры к безопасному проведению работ: надеть рукавицы, защитные очки.
• Подготовить оснастку: линейку, дрель, ножницы или болгарку, маркер.
• Приобрести материал: лист металла толщиной 0,3-0,5 мм.
• Нанести размеры на картон. При этом не спутать: внутреннее сечение цилиндра должно быть таким же, как внешний диаметр вентиляционной трубы.
• При вычерчивании диффузора добавляются с краю лишние 0,2 см на места соединений.
• Все элементы компактно укладываются на металлическую полосу и вырезаются ножовкой или ножницами.
• Конус формируется из вырезанного круга. От границы (по радиусу – от кромки до центра) ножницами выполняется надрез. Наложение одного края на другой проводится до сформирования конуса.
• Края свернутого корпуса диффузора соединяются по кромке с запасом в 10 мм.
• В местах соединений просверливаются отверстия. Крепление деталей между собой выполняют болтовым или клепочным соединением.
• Изготовленные собственными руками кронштейны – это полоски из оцинкованной стали шириной 1,5-2,0 см.
• Собранную конструкцию установить на верхнем участке трубы: нижний цилиндр фиксируется болтами, диффузор крепится кронштейном.
• На фиксаторах компонуется колпак.
• Все элементы конструкции прочно закрепляются болтовыми соединениями или заклепками строго по чертежу.
• Регулировка тяги в канале при сильном ветре производится специальной задвижкой, установленной в нем.

Внимание! Дефлектор ставится над кровлей в зоне свободного продува ветрами. Запрещено размещение в зоне аэродинамической тени, создаваемой, к примеру, рядом стоящим зданием.

При соблюдении правил изготовления и монтажа, а также владения навыками работ обустройство дефлектора ЦАГИ на крыше не потребует много усилий и затрат времени.

Похожее

Вы пропустили

Adblock
detector

Дефлектор статодинамический, дефлектор ЦАГИ

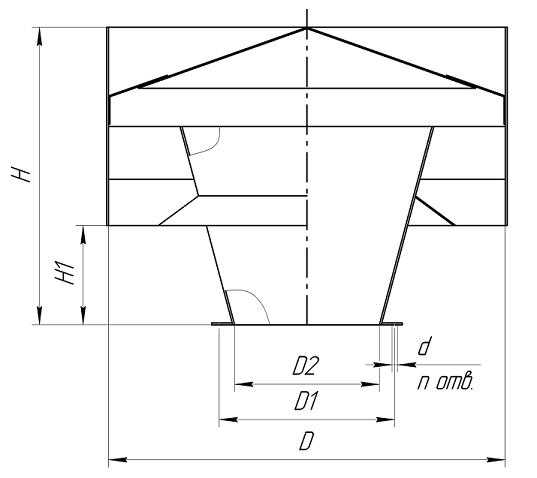

 Размеры дефлекторов статодинамических LK-DSD



Обозначение при заказе	D, мм	D1, мм	D2, мм	D3, мм	?D4, мм	А	В	к	с	r	H	L, м3/ч	Мощность вентилятора, Вт	Напряжение, В	Массы, кг
LK-DSD-200		400	260	560
LK-DSD-250		500	310	610
LK-DSD-315	315	400	630	535,5	380	378	220,5	215	100	150	695	400. ..800	85	220	19,2
LK-DSD-355	355	447	710	603,5	400	426	249	178	178	150	755	400…800	85	220	24,7
LK-DSD-400	400	504	800	680	450	480	280	250	200	150	830	600…1200	73	220	27,5
LLK-DSD-450	450	567	900	765	500	540	315	225	225	200	965	600. ..1200	140	220	30,9
LK-DSD-500	500	630	1000	850	560	600	350	250	250	200	1050	1000…2200	140	220	34,5
LK-DSD-630	630	794	1260	1071	730	765	441	370	370	200	1380	1600…3400	400	220	56,3
LK-DSD-710	710	895	1420	1207	800	852	497	355	355	250	1460	2200. ..4200	280	220	60,1
LK-DSD-800	800	1008	1600	1360	900	960	560	400	400	250	1610	2800…5400	700	220	75,2

 Коэффициент местного сопротивления вентилятора в выключеном состоянии ?=0,5

Диаграмма подбора дефлекторов ЦАГИ



ДЕФЛЕКТОРЫ СТАТОДИНАМИЧЕСКИЕ LK-DSD

В теплое время года, когда разница температур воздуха в помещении и на улице становится незначительной естественная вентиляция в помещениях становится неэффективной. Существует ряд решений, одним из которых является дефлектор конструкции «ЦАГИ», Турбодефлектор, но для их работы необходим ветер, а для обеспечения непрерывной тяги в вентиляционном канале требуется дополнительный источник, поддерживающий постоянного разряжения в независимости от погодных условий. Таким источником является осевой вентилятор низкого давления, оснащенный системой автоматического управления.

В состав системы управления входит:

1. шкаф автоматики, с размещенным в нем контроллером
2. дифференциальный датчик давления
3. датчик температуры.

Принцип работы дефлектора статодинамического и гибридного вытяжного устройства заключается в поддержании постоянного разряжения в вентиляционной шахте, что в свою очередь позволяет поддерживать стабильный расхода воздуха и обеспечить вытяжку в различные периоды года и при различных погодных условиях. Контроль расхода воздуха осуществляется с помощью аналогового датчика давления. Сигнал от датчика передается на контроллер. Контроллер входит в состав изделия, но размещается в чердачном помещении. Контроллер плавно регулирует скорость вращения вентилятора, изменяя обороты от 0 до 100%. Движение воздуха обеспечивается следующими силами:

1. Разряжение в дефлекторе, создаваемое силой ветра

2. Естественная тяга за счет разности температур

3. Вентилятором, когда ветер и разница температур незначительны

В зависимости от температурного режима и скорости ветра соотношение между силами распределяется различно. Постоянное разряжение в шахте обеспечивается путем изменения скорости вращения вентилятора. Требуемая величина разряжения задается на контроллере.

особенности расчета и изготовления своими руками

Главная » Вытяжная вентиляция » Дефлектор вентиляционный цаги: особенности расчета и изготовления

Практически весь жилищный фонд, который строился до конца прошлого века, оснащался вентиляционными системами с естественным побуждением. Не секрет, что такая вентиляция имеет массу положительных качеств, но очень зависима от погоды. Летом, при минимальном перепаде давления в помещениях и на улице, тяга в воздушных каналах практически прекращается, а нередко и вовсе «опрокидывается». Некоторые погодные факторы можно использовать на благо работы вентиляционной системы при помощи несложного приспособления под названием дефлектор ЦАГИ.

В этой публикации будет детально изучен Цаги, который был разработан Центральным аэрогидродинамическим институтом.

Содержание

1. Принцип действия и назначение приспособления
2. Как устроен дефлектор цаги
3. Расчеты и чертеж
4. Процесс изготовления дефлектора

Принцип действия и назначение приспособления

Дефлектор ЦАГИ применяется для увеличения тяги. Причем, тяги не только в вентиляционной системе, но в дымоходах. Есть еще несколько полезных качеств у этого приспособления:

• Дефлекторы защищают и вентиляционные шахты от попадания в них мусора, птиц и мелких грызунов.
• Они препятствуют попаданию атмосферных осадков в системы вентиляции и дымоотведения.
• Эти приспособления часто используют в качестве искрогасителей.
• Дефлектор ЦАГИ защищает оголовок трубы от разрушения.

Принцип действия этих приспособлений основан на законе Бернулли. Воздушный поток, создаваемый ветром, огибает конструкцию дефлектора цаги, внутри которой создается зона пониженного давления. Это снижает воздействие атмосферного воздуха на воздушные массы, находящиеся в вентиляционном канале и способствует всасыванию воздуха зоной разряжения из вентиляционного или отопительного канала. Таким образом, это приспособление способствует увеличению тяги вытяжки и дымохода на 15-20%. На рисунке более наглядно показано движение и распределение воздушных потоков, а также зоны повышенного «+» и пониженного «-» давления.

Как устроен дефлектор цаги

Это приспособление представляет собой конструкцию, выполненную по форме сечения вентиляционной шахты. Ниже представлен рисунок, на котором схематически показаны все составные части устройства.

1. Патрубок крепится на оголовок вентиляционной трубы.
2. усеченный конус, который узкой частью крепится к патрубку.
3. Кольцо является основной видимой частью приспособления, которое монтируется на внешнюю сторону диффузора посредством кронштейнов.
4. Зонт защищает от попадания в канал мусора и атмосферных осадков. Крепление производится теми же кронштейнами, что и кольцо.

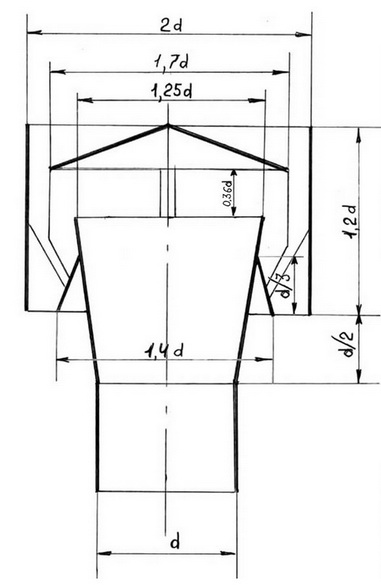

Расчеты и чертеж

Дефлектор ЦАГИ является очень распространенным устройством, и его всегда можно приобрести в специализированных магазинах и на строительных рынках. Кроме того, его можно изготовить под заказ, заплатив за его исполнение жестянщику достаточно приличную сумму денег. Но такое приспособление всегда можно изготовить и самостоятельно, используя таблицы расчетов, приведенные в специализированной литературе и в интернете.

Если вы решили изготовить это приспособление самостоятельно, то прежде всего, следует определиться с размерами. Отталкиваться необходимо от диаметра и формы сечения . На рисунке ниже представлен общий чертеж дефлектора цаги для круглой формы сечения воздуховода.

• d – внутренний диаметр оголовка вентиляционной шахты, а соответственно и узкой части диффузора.
• 1,25d – широкая часть диффузора.
• 1.2d – высота кольца.
• d/2 – расстояние от узкой части диффузора до нижней границы кольца.
• 1.2d + d/2 = высота всего диффузора.
• 2d – диаметр кольца.
• 1,7d – ширина зонта.

Процесс изготовления дефлектора

Для изготовления вам понадобится лист оцинкованного металла. Из инструментов будет необходимы ножницы по металлу, линейка, чертилка, дрель и устройство для соединения материалов заклепками.

Прежде всего, необходимо сделать на металле чертеж необходимых деталей.

Диффузор

1. следует рассчитать один шаблон, с помощью которого можно создать чертеж диффузора в развернутом виде с правильным углом раскрива. Для этого следует воспользоваться формулой p=2πR. Для расчета, возьмите диаметр широкой части диффузора, умножьте значение на 3,14. Полученную цифру следует разделить на 10. Полученное значение будет одной стороной шаблона.
2. Те же самые расчеты произведите с узкой частью диффузора. Далее воспользуйтесь таблицей и возьмите из нее высоту диффузора, после сего перенесите полученные данные на лист оцинковки. Этот шаблон является одной десятой от необходимого чертежа. Прикладывая шаблон друг к другу 10 раз (выше мы полученное в ходе расчета значение делили не 10), и прорисовывая линии можно создать правильный чертеж этой детали. Не забудьте добавить по краю 20 мм для соединения.

3. После чего ее необходимо вырезать, используя ножницы по металлу.

   При резке металла образуются острые края. Для предотвращения травм используйте перчатки и очки.

4. Соедините края изделия с нахлестом в 10 мм, просверлите отверстия и зафиксируйте края заклепками.

После всех манипуляций получилась самая сложная деталь – диффузор. Но на этом расчет дефлектора цаги еще незакончен.

Кольцо

Для расчетов вам потребуются рассчитать некоторые данные.

1. По условиям чертежа, два диаметра воздушного канала = диаметр кольца. После чего следует рассчитать длину окружности по знакомой формуле p=2πR и прибавить для соединения 20 мм. Это будет длина заготовки.
2. По условию, ширина кольца равняется 1,2 d. Для расчета следует диаметр воздушного канала умножить на 1,2. Полученное значение будет шириной кольца.
3. Перенесите полученные значения на лист оцинковки и вырежьте заготовку. После чего ее необходимо согнуть в форме кольца. Для крепления сделайте нахлест по 10 мм с каждой стороны.
4. Просверлите отверстия и закрепите концы заготовки заклепками.

Зонт

Прежде всего, необходимо вычертить круг на листе оцинковки. Так как критичных размеров на чертеже не дано, то следует сделать его так, чтобы он по диаметру был 1,7-1,9d. Перенесите диаметр кольца на металл, и от центра круга проведите два радиуса так, чтобы угол между ними составлял 30°. Вырежьте этот сегмент и соедините края так, чтобы получился конус со значением диаметра в промежутке 1,7-1,9d. Края зафиксируйте заклепками.

Кронштейны

В качестве кронштейнов можно использовать полоски оцинковки, шириной 15-20 мм. Одной стороной закрепите крепление к внешней стороне диффузора, а вторую согните так, чтобы закрепит одновременно и кольцо, и зонт.

В изготовлении дефлектора ЦАГИ, в принципе нет ничего сложного, но если вы не владеете инструментом, то лучше всего изготовление такого полезного приспособления доверить профессионалам.
