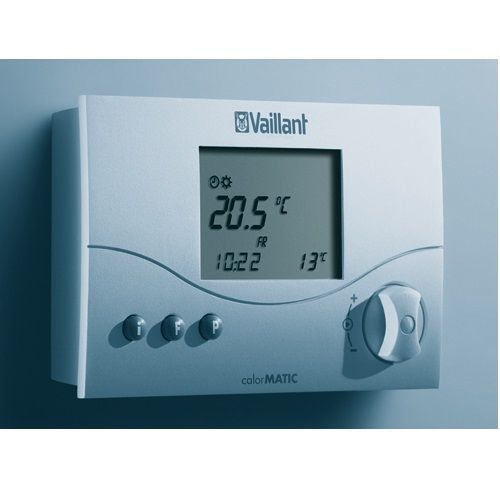

Регулятор Vaillant VRC 370f

• Обзор товара

  Регулятор Vaillant VRC 370f

  • Страна

    Германия

  • Тип продукции

     Регулятор температуры

  • Назначение

     Для работы с любым отопительным оборудованием

  Читать полностью →

  Только для котлов с шиной eBus (atmoTEC, turboTEC, ecoTEC, ecoCOMPACT, ecoVIT, ecoCRAFT) или других котлов совместно с комутатором VR 39.

  Особенности

  • Цифровой комнатный термостат с дисплеем
  • Простая настройка температуры и выбор режима работы
  • Программа на неделю
  • Быстрый ввод в эксплуатацию благодаря мастеру настройки
  • Легко читаемый и интуитивно понятный интерфейс
  • Коммуникационная шина eBus

  Возможности установки

  • Для всех газовых котлов Vaillant с коммуникационной шиной eBus (atmoTEC, turboTEC, ecoTEC, ecoCOMPACT, ecoVIT, ecoCRAFT)
  • Беспроводное подключение к котлу (только для версти calorMATIC 370f
  • В комбинации с емкостным водонагревателем

  Oснащение

  • Регулятор calorMATIC 370 / 370f
  • Радиоприемный блок (для 370 f)
  • Консоль для монтажа на стену
  • Настенная подставка для радиоприемного блока

  Функции

  • Режимы “Отпуск”, “Встреча”
  • Однократный нагрев водонагервателя
  • Интеллектуальное согласование программы приготовления горячей воды с отоплением
  • Функции “1 день не дома”, “1 день дома”
  • Управление насосом рециркуляции (в комбинации с модулем VR40 (“2 из 7”, заказной номер 0020017744)
  • Термическая дезинфекция водонагревателя

  Оставтьте отзыв о товаре или задайте вопрос

• Характеристики

  Все характеристики

  • Страна

    Германия

  • Тип продукции

     Регулятор температуры

  • Назначение

     Для работы с любым отопительным оборудованием

  Оставтьте отзыв о товаре или задайте вопрос

• Описание

  Описание Регулятор Vaillant VRC 370f

  Только для котлов с шиной eBus (atmoTEC, turboTEC, ecoTEC, ecoCOMPACT, ecoVIT, ecoCRAFT) или других котлов совместно с комутатором VR 39.

  Особенности

  • Цифровой комнатный термостат с дисплеем
  • Простая настройка температуры и выбор режима работы
  • Программа на неделю
  • Быстрый ввод в эксплуатацию благодаря мастеру настройки
  • Легко читаемый и интуитивно понятный интерфейс
  • Коммуникационная шина eBus

  Возможности установки

  • Для всех газовых котлов Vaillant с коммуникационной шиной eBus (atmoTEC, turboTEC, ecoTEC, ecoCOMPACT, ecoVIT, ecoCRAFT)
  • Беспроводное подключение к котлу (только для версти calorMATIC 370f
  • В комбинации с емкостным водонагревателем

  Oснащение

  • Регулятор calorMATIC 370 / 370f
  • Радиоприемный блок (для 370 f)
  • Консоль для монтажа на стену
  • Настенная подставка для радиоприемного блока

  Функции

  • Режимы “Отпуск”, “Встреча”
  • Однократный нагрев водонагервателя
  • Интеллектуальное согласование программы приготовления горячей воды с отоплением
  • Функции “1 день не дома”, “1 день дома”
  • Управление насосом рециркуляции (в комбинации с модулем VR40 (“2 из 7”, заказной номер 0020017744)
  • Термическая дезинфекция водонагревателя

  Читать полностью →

  Оставтьте отзыв о товаре или задайте вопрос

• Отзывы

  Оставтьте отзыв о товаре или задайте вопрос

Цена 0 грн

Инструкция и руководство на русском

32 страницы подробных инструкций и пользовательских руководств по эксплуатации

03:26

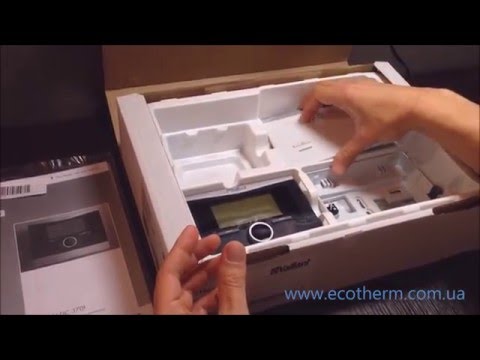

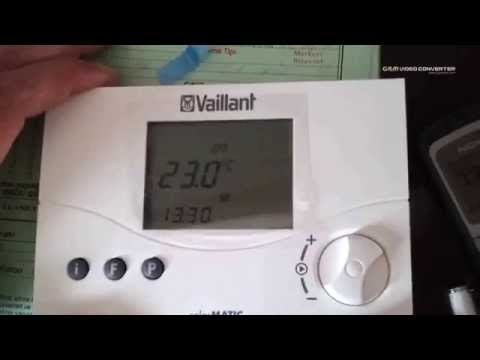

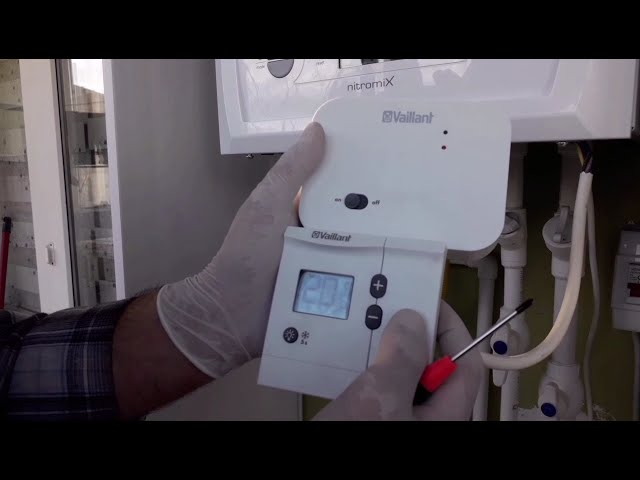

Терморегулятор Vaillant calorMATIC VRC 370f беспроводной. Обзор комплектации

17:18

Обзор автоматики Vaillant calorMATIC 630

32:14

Монтаж автоматики котельной calorMATIC 630 от Vaillant

04:12

multiMATIC VRC 700. Режимы работы

10:21

Обзор и установка модуля дистанционного управления котельной Vaillant VR 900/920

03:53

Удаленное управление. Vaillant VR900

02:01

Как установить Vaillant VR34

04:18

Монтаж котельной #Vaillant atmoCRAFT VK INT ( СтроимТепло.ру )

Руководство по установке Для специалиста RU Руководство по…

Calormatic 370, Руководство по установке

• Изображение
• Текст

Руководство по установке

Для специалиста

RU

Руководство по установке

calorMATIC 370

VRT 370

Оглавление

Страница 2

• Изображение
• Текст

Оглавление

2

Руководство по установке calorMATIC 0020116684_00

Оглавление

1

Указания к руководстfву по установке . ………………… 3

1.1

Соблюдение совместно действующей документации … 3

1.2 Хранение

документации

…………………………………………………. 3

1.3 Используемые

символы

………………………………………………….. 3

1.4 Действительность

руководства

……………………………………….. 3

1.5 Маркировка

CE

………………………………………………………………. 3

1.6 Список

терминов

…………………………………………………………….. 3

2 Безопасность …………………………………………………………4
2.1

Указания по технике безопасности и
предупредительные указания …………………………………………. 4

2.1.1

Классификация предупредительных указаний ……………… 4

2.1.2

Структура предупредительных указаний … ……………………. 4

2.2 Использование

по

назначению

…………………………………….. 4

2.3

Основные указания по технике безопасности …………….. 4

2.4 Требования

к

проводам

…………………………………………………. 5

2.5 Нормы

и

правила

……………………………………………………………. 5

3 Описание

системы ……………………………………………….6

3.1 Конструкция

системы

………………………………………………………. 6

3.2 Принцип

функционирования

………………………………………….. 6

3.3 Маркировочная

табличка

………………………………………………. 7

3.4 Принадлежности

……………………………………………………………… 7

4 Монтаж ……………………. ………………………………………….8
4.1 Проверка

комплектности

……………………………………………….. 8

4.2

Требования к месту монтажа ………………………………………… 8

4.3

Монтаж регулятора в жилом помещении …………………….. 8

4.3.1

Снятие регулятора с настенного цоколя ……………………….. 8

4.3.2

Закрепление настенного цоколя на стене ……………………. 8

5 Электромонтаж ………………………………………………….. 10

6

Ввод в эксплуатацию ……………………………………………11

6.1

Обзор возможностей настройки. Помощник
запуска ……………………………………………………………………………. 11

6.2 Выполнение

настроек

для

эксплуатирующей

стороны ………………………………………………………………. ………….. 11

6.3

Настройка прочих параметров системы
отопления ………………………………………………………………………… 11

7 Управление………………………………………………………….12
7.1

Обзор структуры меню ………………………………………………….13

7.2

Обзор уровня специалиста …………………………………………..14

8 Описание

функций ……………………………………………..16

8.1 Сервисная

информация

………………………………………………..16

8.1.1

Ввод контактных данных …………………………………………………16

8.1.2

Ввод даты техобслуживания …………………………………………..16

8.2 Конфигурация

системы:

Система

…………………………………16

8.2.1

Настройка типа регулирования …. ………………………………..16

8.2.2

Адаптация к объекту регулирования
(чувствительность регулятора) ………………………………………..16

8.2.3 Считывание

состояния

системы

(Статус)

……………………..16

8.2.4

Считывание давления воды системы отопления ………….16

8.2.5

Считывание состояния системы приготовления
горячей воды ……………………………………………………………………17

8.2.6 Считывание

версии

программного

обеспечения……….17

8.3 Конфигурация

системы:

Теплогенератор

…………………….17

8.3.1

Считывание состояния теплогенератора (Статус) ………17

8.3.2

Считывание значения датчика температуры VF1 ………..17

8.4 Конфигурация

системы:

KOHTYP

1

……………………………..17

8.4.1

Считывание окончания текущего временного окна . …..17

8.4.2

Настройка заданной температуры воздуха в
помещении ……………………………………………………………………..17

8.4.3

Настройка ночной температуры (пониженной
температуры) …………………………………………………………………..17

8.4.4

Считывание заданной температуры теплоносителя в
подающей линии ……………………………………………………………17

8.4.5 Считывание

фактической

температуры

теплоносителя в подающей линии ………………………………..17

8.4.6 Считывание

состояния

особых

режимов

эксплуатации …………………………………………………………………..17

8.5

Конфигурация системы: Контур горячей воды …………….18

8.5.1

Активирование накопителя ГВС ……………………………………18

8.5.2

Настройка заданной температуры для накопителя
горячей воды (желаемой температуры
горячей воды) . …………………………………………………………………18

8.5.3

Считывание фактической температуры накопителя
горячей воды ……………………………………………………………………18

8.5.4 Считывание

состояния

циркуляционного

насоса ГВС……………………………………………………………………..18

8.5.5

Задание дня выполнения функции защиты от
бактерий Легионелл ………………………………………………………18

8.5.6

Задание момента времени выполнения функции
защиты от бактерий Легионелл …………………………………….18

8.6 Изменение

кода

для

уровня

специалиста

…………………..18

8.7

Функции уровня эксплуатирующей стороны ………………19

9

Передача эксплуатирующей стороне ……………….. 20

10

Распознавание и устранение неполадок. …………….21

10.1

Сообщения об ошибках ………………………………………………. 21

10.2 Список

ошибок

………………………………………………………………22

10.3

Восстановление заводских настроек …………………………..22

11

Гарантия и сервисная служба …………………………….23

12

Вывод из эксплуатации ……………………………………….24

12.1

Вывод регулятора из эксплуатации ………………………………24

12.2

Вторичная переработка и утилизация регулятора ……..24

12.2.1 Прибор

……………………………………………………………………………24

12.2.2 Упаковка

………………………………………………………………………….24

13 Технические

характеристики ……………………………..25

14 Список

терминов … ……………………………………………..26

Указатель ключевых слов …………………………………………………27

Указания к руководстfву по установке, 1указания к руководстfву по установке

Страница 3

• Изображение
• Текст

Указания к руководстfву по установке

Руководство по установке calorMATIC 0020116684_00

3

1

Указания к руководстfву по установке

Следующие указания представляют собой “путеводитель” по
всей документации. В сочетании с данным руководством по
установке действительна и другая документация.
За повреждения, вызванные несоблюдением данных руководств,
фирма Vaillant никакой ответственности не несёт.

1.1 Соблюдение

совместно

действующей

документации

> При установке calorMATIC обязательно соблюдайте также

все руководства по установке элементов и компонентов
системы.

Эти руководства по установке прилагаются к соответствующим
элементам системы, а также к дополнительным компонентам.

> Кроме того, соблюдайте все руководства по эксплуатации,

прилагающиеся к компонентам системы.

1.2 Хранение

документации

> Передайте данное руководство по установке, а также всю

совместно действующую документацию и, при необходимо-
сти требующиеся вспомогательные средства стороне, эксплу-
атирующей систему.

Она берет на себя хранение руководств и вспомогательных
средств, чтобы они всегда имелись под рукой в случае необхо-
димости.

1.3 Используемые

символы

Далее разъяснены используемые в тексте символы. В этом руко-
водстве также используются знаки для обозначения опасностей
(¬ Гл. 2.1.1).

i

Символ полезного указания и информации

> Символ

необходимости

выполнения

какого-

либо действия

1.4

Действительность

руководства

Данное руководство по установке действительно исключительно
для приборов со следующими артикулами:

Обозначение типа

Артикул

Страны

VRT 370

0020108146

RU

Таб. 1.1 Обозначение типов и артикулы

10-значный артикул Вы можете считать в серийном номере
Вашего прибора.
Серийный номер отображается если Вы нажмёте левую функци-
ональную клавишу в разделе “Информация/Серийный номер”.
Он находится во второй строке дисплея (¬ Руководство по экс-
плуатации).

1.5 Маркировка

CE

Маркировка СЕ подтверждает, что приборы согласно перечню
типов отвечают основным требованиям следующих директив:

–

Директива по электромагнитной совместимости (директива
2004/108/EG Совета)

–

Директива по низкому напряжению (директива 2006/95/
EG Совета).

1.6 Список

терминов

В списке терминов в конце этого руководства находятся разъяс-
нения терминов.

1

Безопасность

Страница 4

• Изображение
• Текст

Безопасность

4

Руководство по установке calorMATIC 0020116684_00

2

2 Безопасность

2. 1

Указания по технике безопасности и
предупредительные указания

> При установке calorMATIC соблюдайте, пожалуйста, основ-

ные указания по технике безопасности и предупредительные
указания, которые, в некоторых случаях, предваряют описа-
ние действия.

2.1.1

Классификация предупредительных указаний

Предупредительные указания классифицированы по степени воз-
можной опасности с помощью знаков опасности и сигнальных
слов следующим образом:

Знак опасно-
сти

Сигнальное
слово

Объяснение

a

Опасность!

Непосредственная опасность
для жизни или опасность
тяжёлых травм

e

Опасность!

Опасность для жизни в
результате поражения током

a

Предупре-
ждение!

Опасность незначительных
травм

b

Осто-
рожно!

Риск материального ущерба
или вреда окружающей
среде

Таб. 2.1 Значение знаков опасности и сигнальных слов

2. 1.2 Структура

предупредительных

указаний

Предупредительные указания можно отличить по верхней и ниж-
ней разделительной линии. Они построены по следующему
основному принципу:

a

Сигнальное слово!

Вид и источник опасности!
Объяснение вида и источника опасности.

> Меры по предотвращению опасности.

2.2

Использование

по

назначению

Регуляторы Vaillant calorMATIC сконструированы по последнему
слову техники и с учётом общепризнанных правил техники безо-
пасности. Тем не менее, в случае ненадлежащего использования
или использования не по назначению, возможна опасность для
здоровья и жизни пользователя или третьих лиц, а также опас-
ность нанесения ущерба приборам и другим материальным цен-
ностям.

Регулятор Vaillant VRT 370 управляет системой отопления по тем-
пературе воздуха в помещении и по времени. Регулятор подклю-
чается к отопительному аппарату Vaillant с помощью интерфейса
шины данных eBUS.

Эксплуатация в сочетании со следующими компонентами и при-
надлежностями допустима:

–

Накопитель горячей воды (обычный)

–

Накопитель Vaillant actoSTOR VIH RL с послойной загрузкой

–

Циркуляционный насос для приготовления горячей воды в
сочетании с многофункциональным модулем VR 40

Любое иное или выходящее за рамки указанного использова-
ние считается использованием не по назначению. Использова-
нием не по назначению считается также любое непосредствен-
ное применение в коммерческих и промышленных целях. За
ущерб, возникший в результате использования не по назначению,
изготовитель/поставщик ответственности не несёт. Риск берет на
себя исключительно пользователь.
К использованию по назначению также относится соблюдение:

–

руководства по эксплуатации и установке

–

всей совместно действующей документации

–

условий по уходу и техобслуживанию.

Любое неправильное использование запрещено!

2. 3

Основные указания по технике безопасности

Прибор должен устанавливаться квалифицированным специали-
стом, который несёт ответственность за соблюдение существую-
щих предписаний, правил и директив.

> Внимательно прочтите руководство по установке.

> Выполняйте только те действия, которые описаны в этом руко-

водстве по установке.

> При установке соблюдайте следующие указания по технике

безопасности и предписания.

Безопасность

Страница 5

• Изображение
• Текст

Безопасность

Руководство по установке calorMATIC 0020116684_00

5

2

Защита от бактерий Легионелл
Для защиты от инфицирования возбудителями болезни бактерий
Легионелл, регулятор оборудован функцией защиты от бактерий
Легионелл. В случае активированной функции вода в накопителе
горячей воды разогревается в течение минимум одного часа до
температуры более 60 °C.

> Настройте функцию защиты от бактерий Легионелл при уста-

новке регулятора.

> Разъясните эксплуатирующей стороне принцип работы

защиты от бактерий Легионелл.

Предотвращение опасности ошпаривания
На точках разбора горячей воды при температуре выше 60 °C
существует опасность ошпаривания. Маленькие дети и пожилые
люди подвергаются опасности даже при невысокой темпера-
туре.

> Выбирайте адекватную заданную температуру.

> Проинформируйте эксплуатирующую сторону об опасности

ошпаривания при включённой функции защиты от бактерий
Легионелл.

Защита регулятора от повреждений

> Устанавливайте регулятор только в сухих помещениях.

Предотвращение функционального нарушения

> Убедитесь, что система отопления находится в технически без-

упречном состоянии.

> Убедитесь, что никакие защитные и контрольные устройства

не сняты, не шунтированы и не отключены.

> Незамедлительно устраняйте неполадки и повреждения, влия-

ющие на безопасность.

> Проинформируйте эксплуатирующую сторону о том, что

регулятор не допускается загораживать мебелью, шторами
или другими предметами.

> Проинформируйте эксплуатирующую сторону о том, что в

помещении, в котором смонтирован регулятор, должны быть
полностью открыты все регулировочные вентили радиаторов.

2.4 Требования

к

проводам

> Используйте для электромонтажа стандартные провода.

Минимальное сечение проводов:

–

Низковольтные провода (провода датчиков или шины данных):
0,75 мм

2

Максимальная длина проводов:

–

Провода датчиков: 50 м

–

Провода шины данных: 300 м

> Начиная с длины проводов 10 м прокладывайте провода под-

ключения 230 В и провода датчиков/шины данных отдельно.

> Закрепите провода подключения с помощью зажима раз-

грузки от натяжения на стене.

> Не используйте свободные клеммы приборов в качестве

опорных клемм для прочей электропроводки.

> Устанавливайте регулятор только в сухих помещениях.

2.5 Нормы

и

правила

При выборе места установки, проектировании, монтаже, эксплу-
атации, проведении инспекции, технического обслуживания и
ремонта прибора следует соблюдать государственные и мест-
ные нормы и правила, а также дополнительные распоряжения,
предписания и т.п. соответствующих ведомств касательно газос-
набжения, дымоотведения, водоснабжения, канализации, элек-
троснабжения, пожарной безопасности и т.д. – в зависимости от
типа прибора.

Описание системы, 3 описание системы

Страница 6

• Изображение
• Текст

Описание системы

6

Руководство по установке calorMATIC 0020116684_00

3

3 Описание

системы

Регулятор VRT 370 управляет системой отопления и приготовле-
ния горячей воды.

3.1 Конструкция

системы

230 V~

1

3

2

Рис. 3.1 Схема системы

Легенда
1 Регулятор VRT 370
2 Отопительный

аппарат

3 Соединение с шиной данных eBUS (2-проводное)

Регулятор монтируется на стене с помощью настенного цоколя.

3.2 Принцип

функционирования

Система отопления
calorMATIC VRT 370 управляет температурой теплоносителя в
подающей линии системы отопления в зависимости от темпера-
туры воздуха в помещении. Поэтому Вы должны монтировать
регулятор в жилом помещении.
Регулирование по температуре воздуха в помещении не влияет
на приготовление горячей воды.
Обмен данными и электропитание регулятора осуществляются
через интерфейс шины данных eBUS.
Вы можете оснастить регулятор возможностью удалённой диагно-
стики и удалённой настройки с помощью диагностического про-
граммного обеспечения vrDIALOG 810/2 фирмы Vaillant и
системы связи по сети Интернет vrnetDIALOG фирмы Vaillant.

Система приготовления горячей воды
С помощью calorMATIC VRT 370 Вы можете задавать темпера-
туру и время для приготовления горячей воды.
Если в трубопроводы горячей воды установлен циркуляционный
насос, то можно также настроить временные окна для циркуля-
ции горячей воды.

Описание системы

Страница 7

• Текст

Описание системы

Руководство по установке calorMATIC 0020116684_00

7

3

Конструкция прибора

1

3

2

6

5

4

7

Рис. 3.2 Вид calorMATIC спереди

1

Дисплей

2

Настенный цоколь

3

Диагностическое гнездо для специалиста



Накладка настенного цоколя

5

Правая функциональная клавиша “Режим” (функция программной
клавиши)

6

Вращающаяся кнопка (без функции клавиши)

7

Левая функциональная клавиша “Меню” (функция программной
клавиши)

3.3

Маркировочная

табличка

Маркировочная табличка находится на обратной стороне элек-
тронного блока регулятора (платы) и более недоступна снаружи
после монтажа на стене в жилой зоне.

(21)092600200285150907011320N4

9 . . . 24V <50mA

calorMATIC 370

1

2

3

4

5

Рис. 3.3 Маркировочная табличка (пример)

Легенда
1 Код

EAN

2 Обозначение

прибора

3 Рабочее

напряжение

4 Потребляемый

ток

5 Маркировка

CE

3.4

Принадлежности

i

Если регулятор дополняется принадлежностями, тогда

обязательно соблюдайте соответствующие руковод-
ства по установке.

Для расширения возможностей регулятора Вы можете использо-
вать следующие принадлежности:

Многофункциональный модуль VR 40
Через многофункциональный модуль VR 40 регулятор может
активировать циркуляционный насос ГВС.

Изображения нет, показать текстовую версию

Монтаж, 4 монтаж

Страница 8

• Изображение
• Текст

Монтаж

8

Руководство по установке calorMATIC 0020116684_00

4

4 Монтаж

Установите регулятор на стене в жилой зоне. Соедините регуля-
тор с отопительным аппаратом с помощью 2-проводного кабеля
шины данных eBUS.

4.1 Проверка

комплектности

Количе-
ство

Компонент

1

Регулятор VRT 370

1

Крепёж (2 винта и 2 дюбеля)

1

6-контактный торцевой разъём

1

Руководство по эксплуатации

1

Руководство по установке

Таб. 4.1 Комплект поставки

4.2

Требования к месту монтажа

> Разместите регулятор так, чтобы была обеспечена безупреч-

ная регистрация температуры воздуха в помещении, напри-
мер, на внутренней стене основного жилого помещения на
высоте прим. 1,5 м.

4.3

Монтаж регулятора в жилом помещении

3

4

4

7

6

5

3

2

1

3

Рис. 4.1 Монтаж регулятора

1 Регулятор

calorMATIC

2 Настенный

цоколь

3 Крепёжные

отверстия

4 Отверстия для ввода кабеля
5 Штифтовая колодка с клеммами для провода шины данных eBUS
6 Накладка настенного цоколя
7 Выемка для отвёртки

Прежде чем монтировать регулятор в жилом помещении, Вы
должны отсоединить регулятор от настенного цоколя. Затем Вы
можете закрепить настенный цоколь на стене.

4.3.1

Снятие регулятора с настенного цоколя

> Введите отвёртку в выемку (7) настенного цоколя (2).

> Осторожно подденьте регулятор (1) с настенного цоколя (2).

4.3.2

Закрепление настенного цоколя на стене

> Отметьте подходящее место на стене. Учитывайте при этом

кабельный канал для провода шины данных eBUS.

> Просверлите два отверстия диаметром 6 мм в соответствии с

крепёжными отверстиями (3).

> Вставьте поставляемые в комплекте дюбели.

> Пропустите провод шины данных eBUS через один из кабель-

ных вводов (4).

> Закрепите настенный цоколь с помощью поставляемых в ком-

плекте винтов.

> Подсоедините провод шины данных eBUS к клеммам штекер-

ной колодки (¬ Гл. 5)

Монтаж

Страница 9

• Изображение
• Текст

Монтаж

Руководство по установке calorMATIC 0020116684_00

9

4

Монтаж регулятора

> Осторожно вставьте регулятор в настенный цоколь. Следите

за тем, чтобы штифтовая колодка (5) на настенном цоколе
вошла в предусмотренный штекерный разъём регулятора.

> Осторожно вставьте регулятор в настенный цоколь до ощути-

мого защёлкивания фиксирующих язычков регулятора по
бокам настенного цоколя.

Электромонтаж

Страница 10

• Изображение
• Текст

Электромонтаж

10

Руководство по установке calorMATIC 0020116684_00

5

5

Электромонтаж

e

Опасность!

Опасность для жизни от находящихся под напря-
жением разъёмов!
При выполнении работ с распределительной короб-
кой отопительного аппарата существует опасность
для жизни в результате поражения током. Клеммы
подключения к сети постоянно находятся под напря-
жением, в том числе при выключенном основном
выключателе!

> Перед выполнением работ с распределительной

коробкой отопительного аппарата выключите
основной выключатель.

> Отсоедините отопительный аппарат от электриче-

ской сети, вынув штепсельную вилку или обе-
сточьте отопительный аппарат посредством разъе-
динительного устройства с раствором контактов
минимум 3 мм (например, предохранителей или
силовых выключателей).

> Предотвратите повторное включение подвода

тока.

> Открывайте распределительную коробку только

когда отопительный аппарат находится в обесто-
ченном состоянии.

Подсоединение смонтированного в жилом помещении регу-
лятора

b

Осторожно!

Функциональное нарушение в результате ненад-
лежащей установки!
Без перемычки между клеммами 3 и 4 на печатной
плате распределительной коробки отопительный
аппарат не функционирует.

> При подсоединении регулятора следите за тем,

чтобы перемычка между клеммами 3 и 4 была
установлена.

> Убедитесь, что отопительный аппарат обесточен.

1

2

Рис. 5.1 Подсоединение регулятора

Легенда
1 Штифтовая колодка VRT 370
2 Клеммная колодка отопительного аппарата

i

При подсоединении провода шины данных eBUS Вы

не обязаны соблюдать полярность. Если Вы перепу-
таете выводы, то связь не будет нарушена.

Подключите регулятор к отопительному аппарату следующим
образом:

> Подсоедините провод шины данных eBUS к клеммам (1)

штифтовой колодки в настенном цоколе регулятора.

> Подсоедините провод шины данных eBUS к клеммной

колодке отопительного аппарата (2).
