Отличие конденсационого котла от традиционного котла

  1. Главная
  2. Статьи
  3. Отличие конденсационого котла от традиционного котла



При  возникновении у людей потребности устройства отопительных систем в домах, квартирах, на дачах сталкиваются с проблемой выбора. Нередко они задаются и вопросом, стоит ли выбрать конденсационный котел, либо все-таки остановиться на обычном газовом традиционном приборе?

Выпуск устройств конденсационного типа был начат с целью более экономных затрат газа и снижения себестоимости всего газового отопления. Целесообразно приобретать устройства этого типа, когда стоимость газа в Республике Молдова высока, то есть в условиях наших реальностей.  Это связано с экономичностью функционирования данного отопительного оборудования.

Конденсационные котлы гораздо дороже конвекционных, то есть традиционных котлов. Может возникнуть вопрос, почему такая разница в стоимости, если они внешне практически одинаковы. Отличия становятся заметными сразу, если снять кожух (крышку).

Отличительными характеристиками традиционного типа котла являются такие факторы:
  • Меньшая стоимость котла;
  • Производятся в настенных и напольных вариантах;
  • В комплектацию входят долговечные и надежные теплообменники;
  • В отличие от конденсационных собратьев не образуется много кислотного конденсата;
  • Топлива потребляют больше, чем конденсационные приборы;
  • Модели с открытыми камерами сгорания для горения потребляют воздух из помещений, где установлены. Этим способствуют их охлаждению.
 Отличие для конденсационных котлов характерны такие признаки:
  • Меньшее потребление топлива(газа), которое особенно заметно в условиях мягких зим;
  • Используются закрытые камеры сгорания, чем объясняется их безопасность.
    Они также не выхолаживают помещений;
  • Стоимость данных устройств выше;
  • Образуется много кислотного конденсата, а потому дымоходы должны отличаться стойкостью к коррозии;
  • Требуется отвод конденсата в канализацию;
  • Найти модель, которая обладает той же прочностью, что и напольные чугунные традиционного исполнения, сложно.



Принцип действия традиционного котла ?
Нагрев воды происходит после того, как продукты сгорания пройдут через теплообменник. Далее продукты сгорания направляются в дымоход, сохраняя при этом достаточно высокую температуру. В зависимости от модели котла, эта температура может достигать 110-250 °С. Самые обычные котлы в частных домах не позволяют температуре снижаться меньше чем до 110 градусов по Цельсию.

Ведь в случае если температура будет ниже этой отметки – газы конденсируются и превратятся в агрессивную жидкость, которая является разрушительно для дымохода и топки.

Вот почему большая часть тепла остается попросту неиспользованной и выбрасывается в атмосферу.

Принцип действия
конденсационного котла ? Конструкция таких котлов способствует более сильному охлаждению продуктов сгорания. Поэтому продукты сгорания отводятся не в виде газа, а в виде жидкости (конденсат).

Вот основное отличие традиционных от конденсационных. Теплообменник, через который проходят дымовые газы, имеет особую конструкцию. Он сделан из антикоррозийного материала. В теплообменнике конденсационного котла газы нагревают воду также как и в традиционном, но при этом они охлаждаются до температуры «точки росы» и конденсируются (для природного газа температура 56 градусов).





Конструкция и материалы
традиционного котла ? Конструкция у них более простая. Теплообменник изготовлен из чугуна или стали, являет собой трубки, уложенные по плоскости. Продукты сгорания отводятся по средствам естественной тяги в дымоход.

Он, в свою очередь, изготовлен из жаростойкого материала: нержавеющей стали или керамики. Если есть уклон горизонтального участка дымохода, то он делается «от котла», для того чтобы конденсат не стекал на устройство.

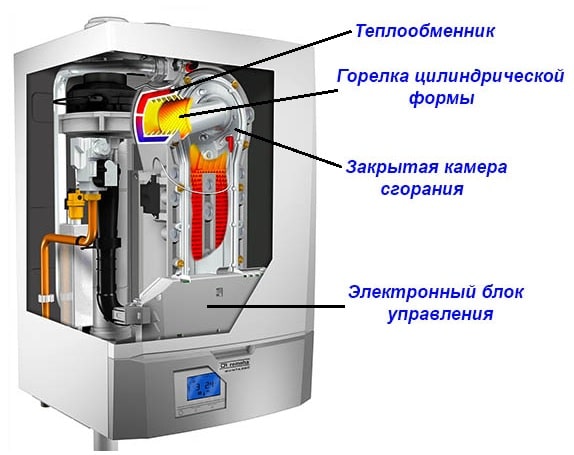

Конструкция и материалы
конденсационного котла ?

Теплообменник у таких котлов изготовлен из нержавеющей стали или силумина, он больше чем у традиционных котлов и сложнее по форме. Конструкция котла предполагает наличие дополнительных устройств, таких как вентилятор, трубы для подачи воздуха в топку из корпуса, патрубок для отвода конденсата.

Дымоход, как правило, коаксиальный, то есть «труба в трубе», изготовлен из термостойкого пластика и алюминия. Уклон горизонтального участка дымохода, в отличие от традиционных нагревателей, «к котлу» – конденсат собирается в отводной трубе.


Коэффициент полезного действия представляет собой отношение получаемого теплоносителем тепла к количеству тепла, которое образовалось при сжигании топлива.  Сначала брался во внимание лишь такой показатель, как удельная теплота сгорания топлива. При этом во внимание не принималась тепловая энергия, находящаяся в водяном паре (образовывающаяся в процессе сжигания).

Конденсационные котлы своим появлением предоставили возможность использования  скрытого тепла, имеющегося в водяном паре. Данная величина для природного газа – порядка 11 процентов. Классические методики вычисления коэффициента теоретически позволяют получать показатель до 111 процентов.

Отличительной особенностью приборов данного типа заключаются в том, что их КПД может превышать 100 процентов. Последняя цифра представляет собой способность топлива выделять тепло, либо количества тепла, которое содержится в сухих продуктах сгорания, которые не содержат влаги. Общее же количество тепла может иметь размеры, которые больше на размер скрытой теплоты, ранее не учитываемой.

Разные виды топлива имеют и разную скрытую теплоту, зависящую от количества водяного пара, который появляется при сгорании. Природный газ, к примеру, отличается величиной в 11%, пропан – в 9%, жидкое топливо – в 6%. По действующим методикам КПД теоретически может равняться 111, 109 и 106 процентов. Практическим опытом установлено, что фактически КПД будет ниже практически возможного на 2-4 процента. Но даже при таком раскладе это может считаться идеальным результатом.



Декабрь 14, 2019

Конденсационный котел или турбированный – что лучше?

Если не углубляться в ответ на этот вопрос, то все – очевидно! Конечно же лучше конденсационный котел.

Второй по порядку вопрос от клиента: «Что дороже?». Ответ тоже очевиден – конденсационный котел.

Пока что все логично и ясно! Конденсационный котел – лучше и дороже, чем турбированный.

Но! Что это такое: «конденсационный» котел и «турбированный»? В чем их отличия? Где, когда и почему стоит платить больше за более современную технологию, а где этого делать не имеет смысла? Ниже несколько слов про решения и почему в них лучше применять «конденсационник» или «турбик».

Газовый котел – это прибор, который подогревает теплоноситель для системы отопления дома и нагрева бытовой горячей воды. В этой статье мы обсуждаем котлы с принудительным отводом дымовых газов. В первом и во втором случаях котел оборудовали вентилятором-турбиной, который с большой скоростью прогоняет дымовые газы через топку котла, отправляет в дымоход и выдавливает на улицу. Камера для горения газа, у двух вышеназванных приборов, герметичная, и подсос воздуха для горения топлива осуществляется так же благодаря турбине. Оба котла оборудуются приборами безопасности, минимальной автоматикой и циркуляционным насосом для подачи теплоносителя в систему отопления и горячей воды. Общего у конденсационного и турбированного газовых котлов достаточно много, а отличия кроются в процессе работы.

У 99,9% рынка  бытовых турбированных котлов газовая горелка находится в нижней части топки и состоит из нескольких параллельных трубок с симметричными отверстиями для горения пламени. Над горелкой находится медный теплообменник с оребренными трубками, по которым проходит вода системы отопления. Турбина прогоняет горячие дымовые газы по наруже оребренных трубок и отправляет их в дымоход, а потом на улицу. При корректной номинальной работе турбика, температура уходящего  дыма колеблется от 100 до 150 С. КПД  таких котлов от 85% до 95%.  Продукты сгорания покидают  турбированный котел без жидкой влаги, а все вода, которая выделялась при охлаждении дымовых газов по ходу дымохода, должна быть удалена в нижней точке дымовой трубы специальным влагоотводом, и не в коем случае не попасть в теплообменник котла. Попадание воды в жидком виде на теплообменник турбированного котла может привести к его разрушению. Во избежание образования жидкой влаги в топке турбика, он должен работать на повышенных температурах системы отопления, от 56 С и более.

У конденсационных котлов теплообменники бывают горизонтальные-циллиндрические и вертикальные. Делают эти теплообменники из нержавеющей стали или алюминиево-кремниевого сплава (Силумина). Внутри топка конденсационника разделена на две части: основная и зона конденсации. Это сделали для того, что бы максимально «выжать» водяной пар из дымовых газов, превратить его в воду и, тем самым, оставить дополнительную тепловую энергию от конденсации пара в Вашей системе отопления. Благодаря этому эффекту конденсационный котел может дать то же количество тепла, как и турбированный, но при этом потребить меньше газа. Относительный КПД конденсационных котлов от 103% до 110%. Мы назвали КПД «относительным», поскольку относим продуктивность конденсационного котла к обычному турбированному. Так и получаем больше 100%, ведь при одинаковой тепловой мощности, конденсационник потребит меньше газа.

Для того, чтобы достичь эффекта конденсации внутри камеры сгорания котла, мы должны охладить дымовые газы до 55 С и ниже. Это возможно только при низкотемпературном отоплении. Самая эффективная работа конденсационного котла с водяными теплыми полами и увеличенными радиаторами. Важно, что при выделении влаги внутри топки котла, она реагирует с вредными примесями Серы и Азота, после чего может образоваться слабый кислотный раствор. Из-за этого материал изготовления теплообменников для конденсов: нержавеющая сталь и Силумин. Эти материалы не реагируют с кислотной средой и не разрушаются, в отличии от классической меди. Трубы дымоходов в системах с конденсатниками применяют из термопласта. Стандартный стальной дымоход будет быстро разрушен кислой средой. Сам теплообменник в камере сгорания конденсационного котла в 1,5 – 2 раза больше по площади, чем у традиционного турбированного. Из-за более дорого производства – конденсационные котлы получаются дороже для клиента, но они сжигают меньше газа на 15 – 20%, а в соединении с современной погодозависимой автоматикой приносят до 30% экономии.

Применить современные газовые котлы можно для нового строительства и для модернизации существующей системы.

В новом строительстве у нас с Вами развязаны руки, и мы можем спроектировать низкотемпературную систему отопления специально для лучшей работы конденсационного котла. Максимально задействовать теплые полы и правильно посчитать радиаторы. В этой ситуации мы 100% выбираем конденсационные и получаем экономичную систему отопления. Тем более что, даже разница в цене в 1,5 или 2 раза будет неощутима на фоне проведения газа на участок и в дом, и строительстве дома в целом.

При модернизации к выбору котла стоит подойти тщательнее. Изначально нужно оценить существующую систему: тепловые потери здания, мощность подобранных радиаторов, температурный график существующей системы и развязку трубопроводов отопления по дому. 10 лет назад было популярно считать радиаторные системы в температурном режиме 80/60 С, что означает: 80 С заходит в радиатор, а 60 выходит из него и возвращается в котел. Рассмотрим ситуацию, что Вы утепляете такой дом, и мощность существующих радиаторов при режиме 80/60 С становиться избыточной. Проектант пересчитывает теплопотери и меняет температурный режим системы отопления на 70/65. Уже лучше. Далее проектант анализирует возможность наращивания или увеличения радиаторов. Чаще всего это реально сделать и у нас появляется возможность изменить температуру теплоносителя системы отопления на 60/50. Это не теплые полы, но уже мы попадаем в конденсационный режим работы котла. Все вышеуказанные параметры мы считали на -22 на улице (пиковая температура для Киева). Но -22 бывает редко. Далее проектировщик рассчитывает зависимость температуры теплоносителя от уличной температуры – температурный график. Согласно это графика видно, что до -10, например, наш котел сможет работать в диапазоне 55/40, что уже четко соответствует конденсационному режиму работы котла. Если посмотреть на дневники погоды за последние 5 лет, то очевидна тенденция «теплых зим». Температура ниже – 7 С падает редко и то ночью. В совокупности факторов мы видим, что утеплив дом (рекомендовано) и немного увеличив радиаторы мы можем смело ставить конденсатных и получать экономию от 15 до 30% в год.

Если у вас современный утепленный дом, но система посчитана высокотемпературная, все равно можно устанавливать конденсационный котел. Вы будете получать экономию: в демисезон почти в полном объеме от возможности котла, в зимнее время до 30% от того, что могли бы получить.

В случае, когда у Вас уже давно стоит газовый котел, который скоро выйдет из строя и тратит средства ни на что, кроме котла Вы не планировали – для Вас оптимально будет выбрать новый турбированный котел.

На сегодня, газовый конденсационный котел – оптимальное решение для системы отопления на базе газового оборудования.

Но перед выбором любой отопительной техники мы рекомендуем обратиться к профессиональным проектировщикам и подобрать для себя оптимальное решение.

Комбинированные котлы

и конденсационные котлы

На самом деле нет никакой разницы между комбинированным котлом и конденсационным котлом — по сути, это одно и то же. Все современные котлы используют конденсационную технологию, поэтому при выборе следующего котла вам не придется выбирать между комбинированным и конденсационным котлом. Вы получите оба!

В этом блоге Ideal Heating делится всей необходимой информацией о комбинированных конденсационных котлах.

Разница между комбинированными и конденсационными котлами

Комбинированные котлы относятся к типу конденсационных котлов. Нельзя сравнивать комбинированные котлы и конденсационные котлы, потому что комбинированные котлы используют конденсационную технологию и, таким образом, классифицируются как конденсационные котлы.

Что лучше – пароконвектоматы или конденсационные котлы?

Конденсационные котлы, в том числе комбинированные, очень эффективны, поскольку они спроектированы так, чтобы потреблять меньше энергии во время нагревательного цикла.

Итак, если вам интересно, лучше ли комбинированные котлы, чем конденсационные, то на самом деле это одно и то же. Единственное соображение, которое вам нужно принять во внимание, это какой тип конденсационного котла вы выберете: комбинированный, обычный или системный конденсационный котел. Если вы хотите узнать больше о комбинированных котлах, прочитайте наше руководство «Что такое комбинированный котел?».

Что такое конденсационный котел?

Конденсационный котел улавливает тепло выхлопных газов и использует его для нагрева воды, возвращающейся в котел. Это означает, что для повторного нагрева воды, циркулирующей в системе центрального отопления, требуется меньше энергии. Вот как это работает:

  • Конденсационный котел сжигает топливо для выработки тепла. Горячая вода, нагретая в конденсационном котле, течет по трубам в вашей системе центрального отопления, чтобы прогреть радиаторы в вашем доме.
  • Когда этот процесс завершен и охлажденная вода снова поступает в котел, она проходит через теплообменник для ее нагрева.
  • Теплообменник питается от тепла, выделяемого дымовыми газами. Следовательно, для питания горелки требуется меньше топлива, но как это работает?
  • Отработанный газ, образующийся при сгорании и нагревании воды, быстро охлаждается. Не волнуйтесь, все это тепло не пропадает даром. Вместо этого тепловая энергия, содержащаяся в отходящих газах, высвобождается за счет конденсации. Эта тепловая энергия используется вашим конденсационным комбинированным котлом для продолжения работы вашего центрального отопления.
  • Так что же происходит с отработанным газом и водяным паром? Охлажденные дымовые газы выбрасываются в атмосферу через дымоход, а водяной пар из дымовых газов также улавливается и превращается в жидкость. Сточные воды выходят из системы через конденсатную трубу котла.

Вот оно! Как видите, конденсация играет важную роль в технологии, которая и дала название «конденсационные котлы».

Основным преимуществом конденсационного котла является то, что он расходует гораздо меньше энергии, что делает его более эффективной системой отопления. Мало того, что это снизит ваш углеродный след, конденсационный котел также снизит ваши счета.

Какие существуют типы конденсационных котлов?

Все бытовые котлы, установленные после 2005 года, будут конденсационными. Тем не менее, у домовладельцев есть выбор из трех различных типов конденсационных котлов: комбинированные котлы, обычные котлы и системные котлы. В каждом из них используется технология конденсации для повторного использования тепла, выделяемого в процессе сгорания. Однако комбинированные котлы

имеют дополнительные преимущества. Комбинированные котлы являются единственным типом конденсационных котлов, которые обеспечивают как центральное отопление, так и горячую воду в одном комплекте. Поскольку комбинированные котлы нагревают только ту воду, которая вам нужна, они считаются одними из самых эффективных и экологически безопасных котельных систем.

Дополнительную информацию о разнице между комбинированным котлом, работающим только на тепло, и системным котлом читайте здесь.

Можно ли установить котел без конденсации?

Неконденсационные котлы были запрещены к продаже с 2005 года, когда новое законодательство Boiler Plus предусматривало возможность установки только конденсационных котлов.

До того, как конденсационная технология стала широко распространенной, наиболее распространенным выбором были неконденсационные котлы. Котлы без конденсации выпускают отработанные газы сгорания наружу, что не только приводит к выбросам углерода, но также приводит к трате тепла и денег. Вместо этого конденсационные котлы рециркулируют тепло сгорания.

Если ваш котел был установлен до 2005 года, у вас все еще может быть котел без конденсации. Эти модели особенно неэффективны, поэтому вместо них рекомендуется перейти на конденсационный комбинированный котел. Вы заметите разницу в эффективности, а снижение эксплуатационных расходов также является огромным преимуществом.

Выбор котла

Знаете ли вы срок службы вашего комбинированного котла? Если вашему котлу скоро исполнится 15 лет, вам может потребоваться модернизация. Ознакомьтесь с нашими советами по обновлению вашего пароконвектомата, чтобы выбрать модель, которая подходит именно вам.

Combi VS Конденсационный котел В чем разница?

Какая котельная техника вам нужна?

Со всей этой терминологией котлов, неудивительно, что у большинства людей остается больше вопросов, чем ответов. И всегда один из таких вопросов: в чем разница между комбинированным и конденсационным котлом? Это достаточно простой вопрос, и ответ столь же прост, нет никакой разницы. Так почему путаница?

Ответ заключается в том, что раньше комбинированные и конденсационные котлы были отдельными технологиями. Если вашему котлу более 15 лет, у вас, вероятно, либо комбинированный, либо конденсационный котел. Но сегодня все котлы, неважно, комбинированные, системные или обычные, являются конденсационными котлами. Фактически, с 1 апреля 2005 г. в Великобритании была запрещена продажа неконденсационных газовых котлов, а с апреля 2007 г. – масляных котлов9.0003

Несмотря на это, многие покупатели не понимают, что такое конденсационный котел. Итак, давайте рассмотрим технологию более подробно.

Что такое конденсационный котел?

Конденсационный котел представляет собой чрезвычайно эффективный тип котла, который улавливает тепло выхлопных газов, образующихся в процессе сгорания, которое в противном случае было бы потеряно в атмосферу. Тепло улавливается благодаря системе рекуперации дымовых газов и используется для предварительного нагрева холодной воды на входе в котел, что позволяет котлу выполнять меньше работы при достижении желаемой температуры воды.

Как работают конденсационные котлы?

Процесс начинается с переохлаждения горячих выхлопных газов, образующихся при сгорании, примерно со 130ºC до 50ºC. Это приводит к тому, что горячий газ снова конденсируется в воду, которая затем падает обратно на дно котла. Падая, он проходит по входящим трубам, возвращающим холодную воду из системы отопления.

Предварительно нагревает возвращаемую воду примерно до 40ºC, что значительно снижает количество энергии, необходимой для нагрева холодной воды. Современный эффективный конденсационный котел может производить до двух литров конденсата в час и до 50% более эффективен, чем неконденсационный котел.

Конденсационные и неконденсационные котлы

Таким образом, неконденсационные котлы позволяют горячим газам, образующимся в процессе сгорания, выходить через дымоход. Это приводит к потере энергии и означает, что холодную воду, возвращающуюся из системы отопления, необходимо снова нагревать с нуля. Это не только увеличивает ваши счета за электроэнергию, но и приводит к значительному увеличению выбросов CO2.

Что такое комбинированный котел?

Теперь вы знаете, что такое конденсационный котел, как ко всему этому подходят комбинированные котлы? Комбинированный котел — это тип газового котла, который обеспечивает как горячую воду, так и отопление от одного блока. Они питаются непосредственно от сети и нагревают воду по мере необходимости, поэтому не требуется напорный накопительный бак.

Комбинированные котлы считаются наиболее эффективным способом обеспечения горячей водой и отоплением в семейном доме среднего размера. Как достигается эта эффективность? Как вы уже догадались, с помощью технологии конденсации. Все комбинированные котлы, продаваемые сегодня в Великобритании, по закону должны использовать конденсационную технологию. Таким образом, современный комбинированный котел является разновидностью конденсационного котла.
