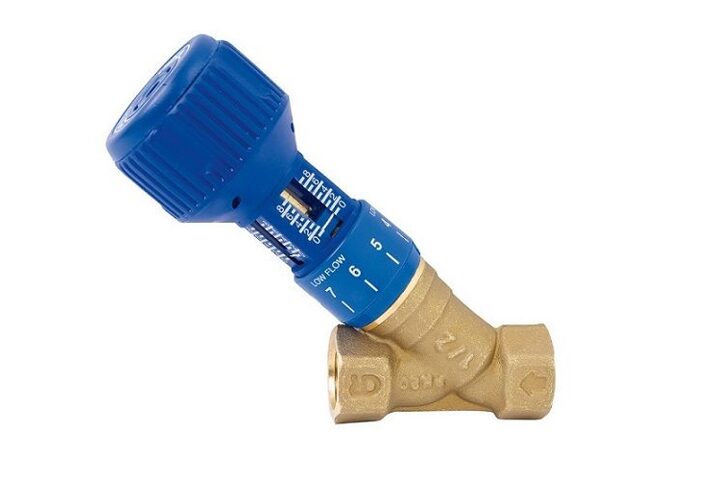

Клапан балансировочный CIM 727OT, CIMBERIO
Клапан балансировочный CIM 727OT
Идеально совмещает в себе регулирующий вeнтиль и устройство измерения расхода. Клапан снабжен ограничителем максимального подъема шпинделя, что позволяет зафиксировать настройку, после этого клапан может быть закрыт и снова открыт не более чем до предустановленного значения.
Особенности конструкции:
- защита настройки от постороннего вмешательства с запоминанием отрегулированной позиции при помощи шестигранного ключа
- индикаторная шкала установок клапана, читаемая под любым углом
- золотник клапана с прокладкой из EPDM обеспечивает плотность перекрытия клапана
- разделение блоков, ответственных за балансировку системы и измерения потока, обеспечивают высокую точность балансировки и измерения расхода потока во всём диапазоне настроек клапана
Данный клапан производится в соответствии с требованиями стандарту ISO 9001:2008.
Приобрести оборудование CIMBERIO в интернет-магазине G-SCM.ru с доставкой по РФ
- Размещение заказа: [email protected] | личный кабинет | online-консультант | купить в 1 клик
- Техническая поддержка
- Система скидок
- Доставка автотранспортом интернет-магазина G-SCM.ru; доставка транспортными компаниями
Нажмите на логотип для расчета ориентировочной стоимости
CIMBERIO
Страна:
Италия
Категория:
Без дренажа
Рабочее давление:
PN20
Материал корпуса:
Латунь
Материал уплотнения:
EPDM
MAX рабочая температура:
+120°C
MIN рабочая температура:
-10°C
Тип управления:
Рукоятка с цифровой шкалой
Конструктивная особенность:
Ограничитель максимального подъема шпинделя (позволяет зафиксировать настройку)
Шкала:
Основная показывает кол-во полных оборотов от 0 до 8.
Вторая, круговая, от 0 до 9 – десятые доли каждого оборота
Назначение использования:
Для гидравлической балансировки систем отопления, охлаждения и внутреннего водоснабжения
Присоединение:
Резьбовое
Резьба:
ВР / ВР
Техническое описание (cimberio-techinf-727ot.pdf, 2,844 Kb) [Скачать]
Паспорт (727.pdf, 285 Kb) [Скачать]

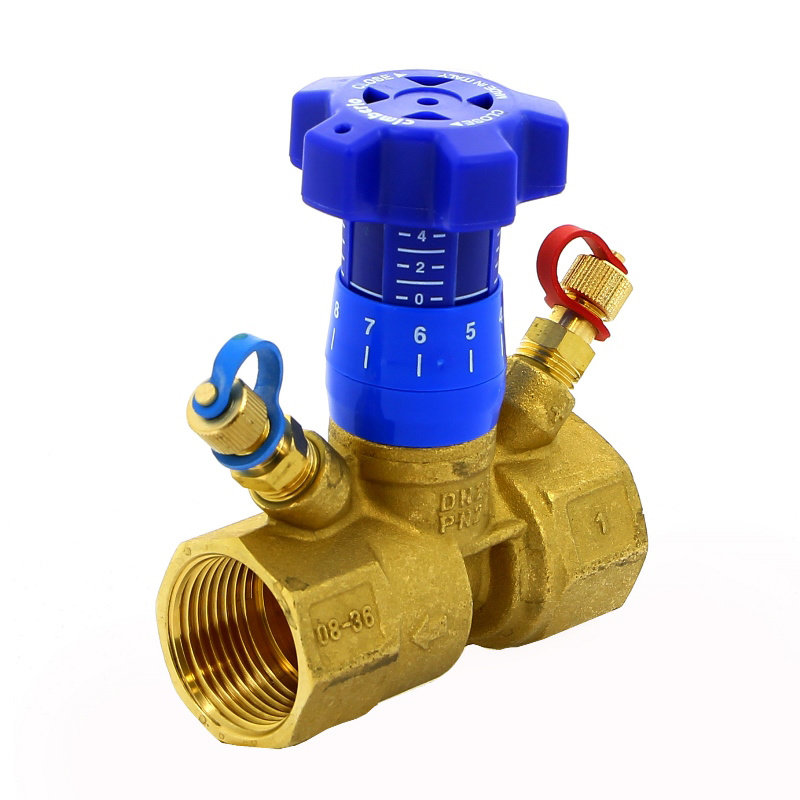

Клапан балансировочный Cimberio CIM 727OT 3/4″ В / DN 20, с фиксацией настройки
Ручной балансировочный клапан с фиксацией настройки Cimberio CIM 727OT 3/4″ В / DN 20 предназначен для гидравлической балансировки систем отопления, охлаждения и внутреннего водоснабжения с давлением до 20 бар.
Балансировочный клапан снабжён синей рукояткой с функцией перекрытия, индикаторной шкалой установок клапана, читаемой под любым углом, и функцией защиты настройки.
Клапан изготавливается из стандартной латуни EN 1982-CC754S. Уплотнительные прокладки из EPDM Perox обеспечивают герметичность соединений. Подсоединение к системе осуществляется с помощью трубной внутренней резьбы размером 3/4″.
Условная пропускная способность kvs клапана составляет 7,28 м3/час. Весит изделие 625 г.
Условия эксплуатации
Рабочая среда: вода и растворы гликолей
Рабочая температура: от -10°C до +120°C
Рабочее давление: до 20 бар
Конструкция
1. Корпус клапана; |
Штифт;Габариты
DN – 3/4″ |
Указания по монтажу
- Перед установкой клапана Cim 727OT убедитесь, что внутри клапана и труб, нет никаких посторонних предметов, которые могут повредить герметичность клапана.
- Направление стрелки на корпусе клапана должно совпадать с направлением потока. Также следует обратить внимание на расположение измерительных ниппелей диафрагмы, позволяющих подсоединить датчики перепада давления манометра.
- Удалите все заусенцы после нарезки резьбы на трубе и нанесите уплотнительный материал только на резьбовое соединение трубы, не затрагивая резьбу клапана. Излишки уплотнительного материала могут вызвать дополнительное напряжение на резьбовых соединениях клапана.
- Для монтажа клапана используйте гаечный ключ, прикладывая необходимые усилия только на конце клапана ближе к трубе. Это поможет получить более крепкое соединение и предотвратить возможные повреждения корпуса клапана.
- Убедитесь, что длина трубной резьбы не больше резьбы клапана.
Документация
- Технический паспорт изделия (открыть PDF-файл)
Технические характеристики
| Производитель | Cimberio |
| Модель | CIM 727OT |
| Артикул | CIM 727OT N 3/4′ |
| Тип | балансировочный клапан |
| Область применения | системы водоснабжения, отопления и охлаждения |
| Способ управления | ручной |
| Исполнение | прямой |
| Проточная часть | двухходовая |
| Расположение шпинделя | косой |
| Рабочая среда | вода, растворы гликолей |
| Рабочее давление | до 20 бар |
| Рабочая температура | от -10°C до +120°C |
| Тип резьбы | внутренняя-внутренняя |
| Размер резьбы | 3/4″ Rp |
| Условный диаметр прохода Ду | 20 мм |
| Условная пропускная способность kvs | 7,28 м3/час |
| Точность | 7-10% |
| Шкала установки | двойная |
| Материал корпуса | стандартная латунь EN 1982-CC754S |
| Материал уплотнительных колец | EPDM Perox |
| Вес | 625 г |
| Официальная гарантия производителя | 5 лет |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
