Чтение чертежей – правила чтения для начинающих

Карандаши и листы ватмана постепенно уходят в прошлое, уступая место цифровым технологиям и специализированным программам. Но принципы начертания остаются теми же и необходимо учиться чтению чертежей. В производстве и в строительных организациях широко распространено использование конструкторской документации, разработать которую без знания черчения невозможно. Для создания простых и комплексных трубопроводов и электроустановок, для сборочного узла и высотных металлоконструкций всё равно необходимо создавать проекты.

Основные правила чтения чертежей

Любая стойка или крепёж сначала воплощаются на листе бумаги или экране компьютера и лишь потом передаются в производственный цех. Для правильного понимания задачи, чтобы ответственный работник мог понять, где именно должно проходить наложение сварочных швов или делать отверстие нужного диаметра, надо уметь читать технологические документы.

В машиностроении чертежи могут быть разными: существуют чертежи деталей, сборочные, схемы, спецификации и др.

Технические рисунки должны изготавливаться согласно правилам государственных стандартов (ГОСТ) или Единой системы конструкторской документации (ЕСКД).

Количество изображений должно быть минимальным. В инженерной графике чертёж – это представление предмета с помощью проекций и точным соотношением его размеров.

Обозначения на чертежах в машиностроении

Допуски и посадки

Зачем это все нужно? Этот вопрос возникает не только у рабочего на производстве. Это задумано, чтобы на заводе не теряли время на постоянное измерение фактических размеров полученной детали, и без брака производили совместимые изделия.

Числовые значения верхнего и нижнего предельных отклонений указывают рядом с размерами шрифтом меньшей величины, чем для размерных чисел. Допуск – это диапазон отклонения от номинального размера. Поле допуска обозначают либо одной, либо двумя буквами основного отклонения и номером квалитета.



Посадка состоит из допуска на наружной, охватываемой поверхности, допуска на внутреннюю поверхность, и определяется величиной зазора или натяга. Посадки указывают с помощью дроби в правой части от размера, в числителе обозначение предельного отклонения, а в знаменателе аналогичное обозначение для совместимой детали.

Обозначения размеров

Величина детали обозначается соответствующими числами и линиями со стрелками на концах. Линии размеров непрерывны и располагаются параллельно за пределами контура детали.

Единицы измерения на чертежах не обозначаются, по умолчанию всё указывают в миллиметрах.

Выносные элементы

Бывают случаи, когда удобнее вынести и увеличить часть детали за пределы основного контура. По сути, это самые сложные участки рассматриваемого изделия. Обычно так поступают с деталями замысловатой формы для экономии места на чертеже.

Комплексную часть обводят либо кругом, либо овалом и подписывают римской цифрой. Выносному элементу этого фрагмента присваивают тот же римский номер в знаменателе, а в числителе указывают его масштаб.

Обозначение материалов в сечениях

Сечение – это изображение фигуры, получившееся после условного её рассечения. Оно показывает лишь формы детали, не раскрывая остальные сегменты, что располагаются за ним.

Сечения бывают вынесенными или наложенными. Первые отображаются за пределами формы предмета, вторые прямо на нём.

Контур сечения заполняют косыми сплошными линиями с углом наклона 45 градусов. Линии должны располагаться в одну и ту же сторону на всех сечениях для одной детали, учитывая и материал изделия.

Могут быть расположены в любом месте на чертеже, под произвольным углом, но в этом случае с добавлением в надписи слова «повёрнуто» над сечением.

Условные обозначения на чертежах технологической документации

На чертежах используют условные обозначения, установленные государственными стандартами. Это основы, в них описываются правила оформления знаков, букв, цифр, линий и так далее.

Обычно их на чертеже не разъясняют, за исключением обозначений, в которых необходимо указать номер стандарта. Всё-таки с ГОСТами необходимо ознакомиться для выполнения и распознавания чертежей или схем.

Это как раз тот случай, когда просто прочесть учебник по черчению недостаточно. Лучше всего пройти специализированные курсы или обучиться инженерным специальностям или другим профессиям, относящимся к производству или к строительству.

Умение читать технологическую документацию необходимо как инженеру, так и рядовому токарю.

В целом, машиностроение и другие отрасли используют ряд основных обозначений:

1. Буквенные, отражающие условные величины, например, радиус, шаг резьбы и многое другое.

2. Цифровые, выражающие значения размеров, величину угла и т. п.

3. Буквенно-цифровые, встречаются в основном в электрических схемах.

4. Графические – это базовые элементы технического рисунка. Ими отображают как структуру детали, материал изделия, так и её конструкцию (дверной или оконный проём и т. п.).

Все это необходимо для корректной подачи минимума информации на листе и последующего его верного прочтения.

Порядок чтения чертежей для начинающих

Помимо чертежей, также широко используется эскиз – это не технический чертёж. Это набросок предмета в произвольном масштабе, для изготовления которого не применяют чертёжные инструменты, и он не сопровождается надписями и размерами. Какие-либо знаки на нём и рядом с ним также не ставятся. Качество эскиза зависит от того, насколько он приближен к чертежу.

Чтение чертежа – это представление на двумерной плоской поверхности по изображениям объёмной формы предмета и его размеров и содержащее прочие сведения.

Но как научиться читать чертежи правильно? Существуют ли какие-нибудь простые, общие принципы для этого?

Чтение происходит в следующем порядке:

• читается основная надпись чертежа;

• определяется главный вид;

• анализируются виды и мысленно объединяются в единое целое;

• определяются размеры детали и её компонентов.

Пример чтения чертежа детали

Основная надпись говорит о том, что на данном техническом рисунке изображено резьбовое соединение, в частности, скрепление болтом. Также на ней указан код документа и индекс изделия.

Масштаб чертежа выполнен в натуральную величину, а именно 1:1.

Главный вид представлен с наложенным сечением скрепляемых деталей. Соединение показано двумя проекциями. Отдельно представлен болт, с метрической резьбой и высотой 120 мм и 30 миллиметровым диаметром. Также изображена гайка на виде сверху. А вот размеры шайбы по данным этого чертежа неясны.

Заключение

Машиностроительные чертежи – это непростые документы и не всегда можно их с ходу прочесть, но зато они могут передавать большие объёмы информации об искомых изделиях. Порой даже опытные инженеры не стесняются заглянуть в учебники или в государственные стандарты, чтобы правильно передать или понять смысл технического рисунка и сделать нужное обозначение для данной детали.

с чего начинают, как правильно строительные и в машиностроении

Содержание:

• Чтение чертежей — правила для начинающих
• Обозначения на чертежах в машиностроении
  • Обозначения размеров
  • Допуски и посадки
  • Выносные элементы
  • Обозначение материалов в сечениях
• Как научиться читать чертежи в строительстве
• Условные обозначения на чертежах технологической документации
• В каком порядке читают сборочный чертеж
• Порядок чтения чертежей для новичков
  • Пример чертежа с пояснениями

Содержание

• Чтение чертежей — правила для начинающих
• Обозначения на чертежах в машиностроении
  • Обозначения размеров
  • Допуски и посадки
  • Выносные элементы
  • Обозначение материалов в сечениях
• Как научиться читать чертежи в строительстве
• Условные обозначения на чертежах технологической документации
• В каком порядке читают сборочный чертеж
• Порядок чтения чертежей для новичков
  • Пример чертежа с пояснениями

Чтение чертежей — правила для начинающих

Определение

Чертеж — это графическое изображение линиями на плоскости объекта (с указанием его размеров), необходимых для того, чтобы его изготовить, собрать, установить, построить, проконтролировать и т. д.

Принципы начертания планов и схем неизменны и в традиционном формате (на бумаге), и в цифровом — в специализированных программах. Поэтому для чтения любых чертежей необходимо знать основы конструкторской документации.

Определение

Чтение чертежа — это умение определить по техническому эскизу название изделия, масштаб изображения, размеры и форму, а также материалы, из которых оно изготовлено.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут.

Видов чертежей существует множество. В основном они делятся по признакам:

• сборочные;
• гидро-, пневмо- и электромонтажные;
• чертежи деталей;
• план-схемы;
• теоретические;
• фоточертежи;
• монтажные;
• спецификации;
• аксонометрические и т. д.

Выделяют 5 основных назначений чертежей:

1. Продемонстрировать общий вид объекта.
2. Показать объект в разрезе или в сечении.
3. Выделить внутреннее строение детали, узла и т. д.
4. Отразить способы крепления объекта.
5. Изобразить проекции детали.

В основном возможность прочитать технический эскиз зависит от того, оформлен ли он согласно общепринятым стандартам. Все технические рисунки изготавливают согласно правилам государственных стандартов (ГОСТ) и Единой системы конструкторской документации (ЕСКД).

В грамотно составленных чертежах содержится большой объем информации об изделии. Помимо неправильного оформления, помешать прочитать чертеж могут:

• недостаточное знание системы условных обозначений;
• отсутствие навыков и опыта работы чтения специфичной документации;
• отказ от знакомства с содержанием основной надписи.

Обозначения на чертежах в машиностроении

Обозначения размеров

На чертежах, как правило, не указывают размерность (то есть единицу измерения размера). По умолчанию в машиностроении на технических эскизах все размеры указывают в миллиметрах. На других технических схемах — к примеру, архитектурных, — масштаб и размеры уточняют отдельно в соответствии с ГОСТами.

Чтобы обозначить величину какой-либо детали, используют соответствующие числа (без указания единиц измерения) и линиями со стрелками на концах. Эти линии непрерывны, чтобы не путать их с другими, и параллельны контурам детали. Располагаются они снаружи изображаемого объекта.

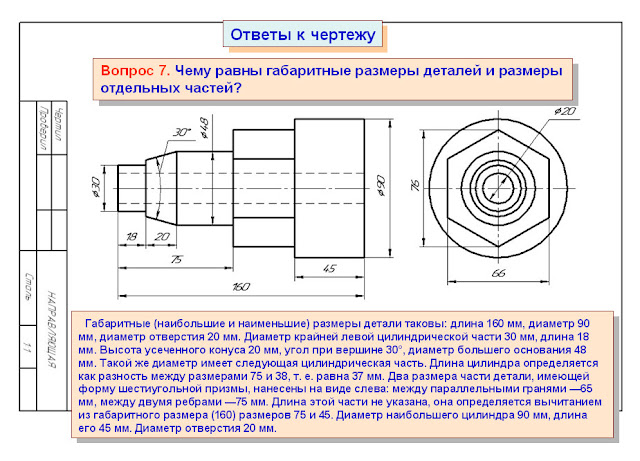

Примеры указания размеров представлены на изображении ниже.

Источник: nauka.club

Выделяют несколько основных разновидностей размеров:

• линейные отображают длины линий и дуг;
• радиальные показывают, например, диаметры отверстий;
• угловые указываются в градусах и демонстрируют, соответственно, размер угла.

Правильное оформление линейных, радиальных и угловых размеров — на иллюстрации ниже.

Источник: elibrary.udsu.ru

Допуски и посадки

Идеальная сборка механизмов практически невозможна из-за возможностей станков и особенностей измерения. В машиностроении выделяют два вида размеров детали: действительный и номинальный.

Определение

Действительный размер детали — это размер с допустимой погрешностью.

В связи с тем, что номинальный и действительный размеры деталей почти всегда различаются, сборка механизмов невозможна без заранее продуманной системы допусков и посадок. Величина этих допусков и посадок определяется допустимой точностью обработки и спецификой планируемого изделия.

Определение

Допуском называют диапазон возможного отклонения действительного размера от номинального.

Определение

Посадка состоит из 2 допусков: допуска на наружной поверхности и допуска на внутренней поверхности. Она определяется величиной зазора или натяга при сборке.

На чертежах помимо номинального размера указывают два параллельных значения, между которыми находится действительный. Есть 3 основных способа указать величину предельных отклонений, т. е. допуска:

• условное обозначение полей допусков;
• указание числовых значений допусков и посадок;
• условное обозначение полей допусков с указанием числовых значений.

Подробнее эти способы рассмотрены на иллюстрации.

Источник: nauka.club

Допуски, их форма и расположение на поверхности детали обозначают графическими символами, регламентированными в системе ГОСТов.

Источник: stankiexpert.ru

Выносные элементы

Иногда масштаба технического эскиза недостаточно для того, чтобы показать подробно размер, форму или строение изделия. Тогда удобнее вынести часть детали в увеличенном виде за пределы основного изображения.

Определение

Выносной элемент — это увеличенное изображение части изделия, которое требует особых пояснений в отношении формы, размеров и других данных.

Правила оформления выносных элементов просты. Часть, которую необходимо вынести, обычно обводят кругом или овалом и подписывают либо римской цифрой, либо кириллической буквой. При этом не используют буквы: Й, О, Х, Ъ, Ы, Ь.

Это же число становится знаменателем фрагмента, а в числителе указывается его масштаб. В тех случаях, когда для обозначения использовали букву, ее записывают спереди, а масштаб указывают в скобках за ней.

Источник: gk-drawing.ru

В некоторых случаях выносной элемент отображает часть объекта в том же размере, но, например, в другом сечении. К примеру, на машиностроительном чертеже деталь представлена видом, а выносной элемент представлен в разрезе.

Вне зависимости от назначения выносного элемента, на чертежном листе его стараются располагать близко к соответствующему месту на изображении объекта.

Обозначение материалов в сечениях

Определение

Сечение — это один из способов изображения объекта на техническом эскизе. Он представляет собой изображение фигуры, получившееся после ее условного рассечения. Оно позволяет рассмотреть внутренний вид предмета.

Пример

Например, деталь в разрезе может выглядеть так, как на изображении ниже.

Источник: tehdetal-m.ru

Сечения бывают 2 основных форм.

1. Вынесенные. Отображаются за пределами контура предмета.
2. Наложенные. Отображаются в рамках контура детали.

Во втором случае контур сечения заполняют линиями определенной формы. Виды линий и их значение четко регламентированы в ГОСТах.

Источник: ГОСТ 2.306-68

Если материал не включен в ГОСТы и, соответственно, не имеет обозначения, можно применить дополнительное обозначение. Но в таком случае обязательно пояснить значение штриховки на чертеже.

Если сечение слишком узкое и длинное, то полностью заштриховать необходимо только контуры отверстий и концы детали. Остальную площадь рекомендуется штриховать небольшими участками в нескольких местах. Пример такой штриховки — на картинке.

Источник: gk-drawing.ru

Как научиться читать чертежи в строительстве

Технические эскизы в строительстве и архитектуре, как правило, состоят из нескольких листов. Каждый из них отражает отдельную часть проекта объекта.

1. ГП — генеральный план строящегося объекта.
2. АР — архитектурные решения.
3. КМ — конструкции металлические.
4. КЖ — конструкции железобетонные.
5. НВК — наружные сети водоснабжения и канализации.
6. ОВ — планы отопления и вентиляции.
7. ВК — водоснабжение и канализация внутри объекта.
8. ТС – система теплоснабжения.
9. ЭН — наружное электроосвещение.
10. ЭС — электроснабжение и кабельные сети внутри площадки.
11. СС — система связи.

Многие элементы строительных чертежей эксклюзивны и специфичны, в других видах чертежей (например, машиностроительных) они не встречаются.

Поскольку в строящемся объекте необходимо учесть множество различных элементов, неопытному взгляду строительный чертеж может показаться слишком сложным.

Источник: klyshko.ru

Чтобы не запутаться в строительном чертеже, стоит соблюдать определенный порядок действий.

1. Ознакомиться с масштабом чертежа. По общему правилу, большинство технических эскизов составляют в размере 1:50 или 1:100, но бывают и исключения.
2. Изучить основные обозначения и аббревиатуры, которые используют в строительных чертежах. В архитектурных и строительных схемах масштаб меньше, чем в машиностроительных, так что дополнительных обозначений намного больше.
3. Обращать внимание на выносные элементы. Инженеры зданий очень часто прибегают к ним.

Необходимо учитывать, что все планы зданий — это горизонтальные разрезы на уровне окон и дверей. Высотные отметки от уровня земли обозначают за пределами контуров технического эскиза.

Условные обозначения на чертежах технологической документации

Все условные обозначения, используемые на чертежах любых видов, установлены государственными стандартами и ЕСКД. Эти стандарты регулируют правила оформления знаков, букв, цифр, линий и пр.

Поскольку чертежи — это специализированная документация, не предназначенная для чтения сторонними людьми, обычно на них не разъясняют значение условных обозначений. Поэтому ознакомиться с ГОСТами для выполнения и распознавания технических схем и эскизов необходимо.

Буквенные условные обозначения отражают значение условной величины: радиус, шаг резьбы и др.

Цифровые условные обозначения выражают значения размеров.

Буквенно-цифровые условные обозначения обычно используют в электрических схемах.

Графические условные обозначения представляют собой базовые элементы технического рисунка. К ним относят, например, материал изделия, структуру детали, конструкцию.

Согласно ГОСТ, на технических схемах в обязательном порядке обозначают:

• комплекты документов типовых и групповых технологических процессов и операций, а также технологические конструкции;
• комплекты документации на технологические процессы, применяемые в среднесерийном, крупносерийном и массовом производствах;
• отдельные виды документов, предназначенные для самостоятельного применения в обработке средствами специальной вычислительной техники: ведомость оснастки, материалов и т. д.

У обозначения комплектов документов существует своя структура и длина кодового обозначения.

Источник: ГОСТ 3.1201-85

В каком порядке читают сборочный чертеж

Определение

Сборочный чертеж — это документ, содержащий изображение сборочной единицы.

Сборочный чертеж дает представление о расположении и взаимной связи составных частей. Благодаря ему возможно осуществить сборку и проконтролировать сбор предмета.

Этот вид чертежей состоит из тех же частей, что и машиностроительный чертеж: виды, разрезы и сечения деталей. Он является своеобразной противоположностью деталирования — построения чертежа уже существующей оригинальной детали.

Пример

На чертеже ниже представлен сборочный чертеж механизма. Отдельно справа дан вид, поясняющий форму рукоятки.

Источник: sites.google.com

При чтении сборочных чертежей пользуются теми же правилами, что и в других чертежах.

Порядок чтения чертежей для новичков

Основной смысл чтения чертежа заключается в том, чтобы по плоским изображениям представить объемную форму предмета и определить его размер. Существует рекомендованная последовательность чтения чертежей, к которой прибегают и новички, и профессионалы: инженеры, строители, архитекторы, сборщики деталей и др. Она делает процесс чтения технического эскиза несложным.

1. Прочитать основную надпись чертежа. Это позволяет узнать название детали, предполагаемые материалы для изготовления, масштаб изображения и другие важные сведения.
2. Определить, какие виды деталей представлены на чертеже и какой из них является главным.
3. Рассмотреть виды деталей во взаимосвязи и определить форму детали в подробностях. Чтобы это было проще, необходимо проанализировать изображения на чертеже. Чертеж позволяет представить геометрическую форму каждой части детали и мысленно объединить их в единое целое.

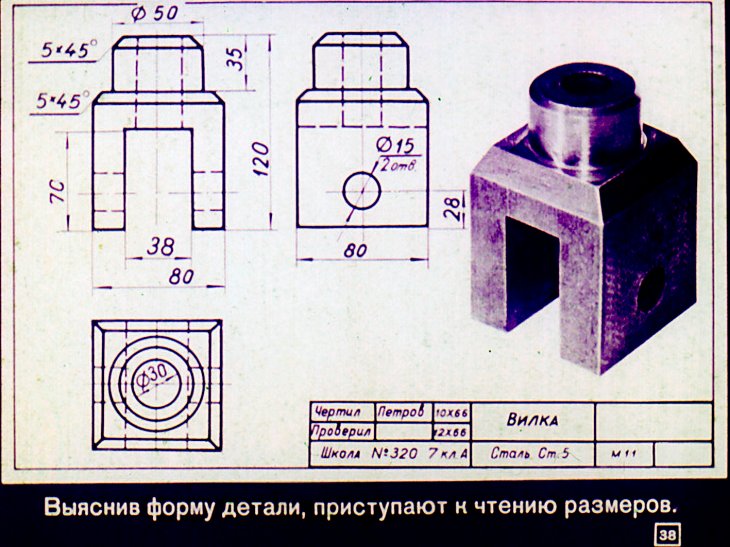

4. Определить по чертежу размер предмета и его составных элементов.

Пример чертежа с пояснениями

Рассмотрим чертеж детали.

Источник: nauka.club

В первую очередь необходимо обратиться к главной надписи на чертеже — она расположена в рамке в правом нижнем углу чертежа. Согласно ей, на данном чертеже изображены резьбовые соединения, а именно скрепление болтом. Также в главной надписи указан код документа, индекс изделия и масштаб чертежа. Масштаб равен 1:1 — значит, изображение выполнено в натуральную величину.

На главном виде — наложенное сечение скрепляемых деталей. Соединение показано в двух проекциях. Отдельно изобразили болт с метрической резьбой, высотой 120 и диаметром 30. Размерность не указана — следовательно, используется величина по умолчанию, т. е. миллиметры. Также отдельно изобразили гайку в виде сверху. Определить размер шайбы по данному чертежу невозможно.

Насколько полезной была для вас статья?

Рейтинг: 4. 50 (Голосов: 8)

Как читать электрические схемы



Умение читать электрические схемы является важным навыком для обслуживающего персонала и менеджеров, даже если они не имеют лицензии электрика. Понимание схематических чертежей помогает выявлять неисправные компоненты, устранять неполадки в системах и повышать безопасность.

Одним из первых шагов в чтении электрической схемы является понимание различных символов, используемых для обозначения компонентов системы, или, по крайней мере, наличие доступа к шпаргалке по схематическим символам. Некоторые из общих символов, которые вы, вероятно, найдете на своей схеме, включают:

Резисторы : обычно изображаются зигзагообразными линиями с клеммами на каждом конце. международные символы могут представлять резисторы в виде пустого прямоугольника.

Переменные резисторы : диагональная стрелка, пересекающая зигзагообразный символ стандартного резистора.

Потенциометры : стрелка, указывающая на зигзагообразный резистор под прямым углом, обозначает третью клемму потенциометра.

Неполяризованные конденсаторы : две линии, перпендикулярные клеммным пластинам
Поляризованные конденсаторы: две линии перпендикулярны пластинам, но одна изогнута для обозначения катода.

Индукторы : ряд изогнутых выступов или витковая спираль. Международные схемы могут использовать закрашенный прямоугольник.

Выключатели

Однополюсные/однопозиционные выключатели отображаются на схемах как полусоединенная линия между двумя клеммами. Однополюсные/двухпозиционные выключатели имеют две линии привода, а однополюсные/трехпозиционные выключатели – три.

Для переключателей с несколькими полюсами пунктирная линия соединяет переключатели по обе стороны от среднего привода.

Мощность и напряжение

Постоянный ток, или постоянный ток, отображается в виде круга с символами + и – внутри, а переменный ток представлен в виде круга с волнистой линией. Для батарей каждая ячейка изображается в виде двух линий, перпендикулярных клеммам, причем длинная линия обозначает положительные клеммы батареи, а короткая линия представляет отрицательные.

Положительное напряжение отображается стрелкой вверх. Наземные узлы изображаются в виде одной-трех плоских линий, направленного вниз треугольника или иногда в виде треугольника.

Диоды, транзисторы, логические схемы, интегральные схемы и кристаллы имеют свои собственные символы. Обратитесь к ключу символа, чтобы найти символы их компонентов.

Названия и значения

Символы — это не все, что вам нужно, чтобы научиться читать электрические схемы. Каждому символу присваивается имя и значение. Значение будет наиболее важным аспектом детали и может быть выражено в омах, фарадах, частоте колебаний, генри или просто в названии микросхемы детали.

Имена обычно представляют собой комбинацию буквы и цифры. Буква обозначает тип компонента, а число указывает на наличие на схеме нескольких компонентов одного типа. Например, если на схеме есть три конденсатора, они будут обозначены C1, C2 и C3.

Общие названия компонентов

C: Конденсаторы
D: Диоды
L: Катушки индуктивности
Q: Транзисторы
R: Резисторы
S: Переключатели
U: Интегральные схемы
Y: Кристаллы и генераторы

Практика является ключом к обучению чтению электрических схем. Начните с простых схем и переходите к более сложным рисункам.

Схематический рисунок показывает порядок компонентов, подключенных к цепи, с проводами между компонентами, представленными в виде линий. Завершенная цепь известна как сеть. Когда провода, соединяющие клемму, разделяются на два или более направлений, образуется соединение с узлом соединения, представленным в виде маленькой точки на пересечении. Узлы указывают на то, что все провода, встречающиеся на стыке, соединены.

В сложных схематических чертежах целым цепям можно давать имена и помечать их как теги вместо того, чтобы рисовать компоненты внутри каждой цепи. Это помогает упростить большие схемы. Большие схемы также могут быть разбиты на функциональные блоки, представляющие входную мощность системы, регулирование, разъемы или другие части системы.

Все еще не понимаете, как читать электронные схемы? TPC Training предлагает виртуальное и личное обучение под руководством инструктора по чертежам, схемам и диаграммам электрических лестниц. Научившись читать чертежи, а также схематические чертежи, вы еще больше улучшите свое понимание электрических машин. Вы также можете посмотреть наш недавний вебинар о чтении электрических схем.

Как читать и рисовать принципиальную схему

1.

Введение

Если вы создаете схему электрических и электронных цепей, то принципиальная схема имеет приоритет. Но в вашем уме много вопросов, таких как:

• Что такое схема?
• Как сделать схему цепи?
• Как читать принципиальную схему?

Не беспокойтесь, потому что вы находитесь в нужном месте, здесь вы получите всю информацию о принципиальной схеме, то есть о том, как ее получить, как ее нарисовать и как ее прочитать.

2. Что такое принципиальная схема?

Принципиальная схема представляет собой графическое обозначение электрической цепи. Мы также можем называть принципиальную схему электрической схемой и электрической схемой, поэтому не путайте их оба. Но вопрос, который до сих пор сбивает с толку, – как нарисовать принципиальную схему ? Это очень просто, просто поместите нужный электрический символ вместо электрических компонентов.

Так как мы знаем, что мы не можем нарисовать настоящий компонент, это очень сложный и трудоемкий процесс, поэтому, чтобы решить эту проблему, мы используем желаемый электронный символ вместо компонентов, и это облегчает рисование.

Мы используем принципиальные схемы, чтобы легко создавать схемы. С помощью этой принципиальной схемы вы также можете спланировать свою схему, понять, как она работает, что заменить и многое другое.

Пример схемы:

У нас есть простая принципиальная схема с батареей, сопротивлением и светодиодом. Итак, вы видите, как просто нарисовать принципиальную схему.

Источник: EdrawMax Online

3. Как читать принципиальную схему?

Когда мы начинаем делать электрическую проводку с помощью принципиальной схемы, нам приходит в голову вопрос: как читать принципиальную схему?

Не волнуйтесь, понять принципиальную схему очень просто, просто вы узнали об электрическом символе.

Что такое электрические символы?

Электрические символы представляют собой графическое представление различных электрических компонентов и электрических устройств.

Нажмите здесь, чтобы узнать больше об электрических символах

Посмотрите на эту простую схему

Источник: EdrawMax Online

Давайте прочитаем верхнюю диаграмму, здесь вы видите символ батареи, который является источником питания схемы. На положительный конец батареи подключаем выключатель для включения и выключения питания в цепи. Диод подключен к одной стороне переключателя для защиты источника питания.

Конденсатор добавлен к отрицательной стороне диода и к земле цепи. Здесь мы подключаем сопротивление для защиты светодиода от перегрузки по току в цепи.

Как видите, читать принципиальную схему очень просто. Если вы хотите получить больше информации об этом, то посмотрите видео, представленное ниже:

Вот видео, чтобы узнать больше. Если видео не воспроизводится, нажмите здесь, чтобы посмотреть видео

4. Как создать принципиальную схему?

Рисование электрической схемы — очень простой процесс. Просто вам нужно просто заменить электрический компонент на желаемый символ. Вы можете нарисовать принципиальную схему онлайн на EdrawMax Online. Только вам нужно выполнить шаги, указанные ниже:

Шаг 1.

Открыть EdrawMax Online

Сначала вам нужно открыть EdrawMax Online. Вы можете просто перейти туда, просто нажав на ссылку, указанную ниже: https://www.edrawmax.com/online/en

Шаг 2.

Создать учетную запись Wondershare EdrawMax

Во-первых, вы должны Войти там. Если у вас нет предыдущей учетной записи, вы можете создать учетную запись, просто нажав «Зарегистрироваться» и заполнив свои данные там, где ваша учетная запись создана.

Шаг 3.

Создание электротехнического чертежа

Чтобы создать новый чертеж электротехники в EdrawMax, перейдите к шагу 9.0085 Файл -> Создать -> Электротехника -> Создать новый

Шаг 4.

Откройте библиотеку, чтобы получить электрические символы

Сначала нарисуйте принципиальную схему, вам понадобятся электрические символы, для чего вам нужно нажать на библиотеку, как показано на данном изображении, там вы получите все типы тем фигур, символов, диаграмм и т. д. В библиотеке есть список появляется там со многими названиями. Для электрических символов вы должны найти Электрические и это показано на следующем рисунке. После нажатия на «Электричество» там появляется другой список заголовков. В этом списке перечислены различные темы, такие как источник питания, полупроводники и т. Д. Это различные темы, которые содержат нужные символы, поэтому щелкните здесь, чтобы получить их символы.

Вы также можете стилизовать свой рисунок, используя инструменты рисования, указанные на панели инструментов вверху. Существуют различные функции, такие как заливка линий, текст, стиль линий и стили стрелок, которые вы можете использовать.

Шаг 5.

Теперь у вас есть символы

После нажатия на темы вы получите все желаемые символы. Там вы получите все типы электронных символов, например, в полупроводниках у вас есть транзисторы, светодиоды, диоды и т. Д. В Сопротивлении у вас есть символ переменного сопротивления, потенциометра, предустановки и т. д.

Шаг 6.

Теперь перетащите нужный символ

Теперь для создания принципиальной схемы перетащите нужный символ на экран один за другим. Сначала перетащите все нужные символы на экран и разместите их в соответствии с вашим планом.

Вы можете сохранить свой рисунок в формате PDF, формате файла Word, формате файла PowerPoint или в виде листа Excel.

Шаг 7.

Выполнение соединений

Теперь, после перетаскивания символов в нужные места, пришло время дать связи в ваших символах. В целях соединения вы можете использовать соединение, чтобы установить соединение между двумя желаемыми символами. Просто вам нужно нажать на инструмент соединителя и использовать его. Здесь вы можете найти инструмент соединителя, как показано на изображении.

Шаг 8.

Ваша схема готова

После того, как вы соедините все символы с символами, ваша схема готова. Теперь пришло время перепроверить соединения и символы. Перепроверка принципиальных схем очень полезна, потому что благодаря этому вы можете найти любую ошибку в вашей принципиальной схеме.

Теперь, после повторной проверки схемы, ваша схема готова к сохранению.

Итак, это шаги, которые вы должны выполнить при создании принципиальной схемы в EdrawMax Online. Это очень простой процесс, вам просто нужно следовать инструкциям и делать то же самое, что указано выше. Просто следуйте инструкциям и легко получите желаемую схему.

Существует много других онлайн-программ для проектирования схем, но EdrawMax предоставляет вам все типы электрических и электронных символов, которые вам нужны для создания вашей принципиальной схемы.

Wondershare EdrawMax

EdrawMax — это самый простой инструмент для построения диаграмм, который подходит для всех ваших целей. Попробуйте бесплатно прямо сейчас!

Пытаться Это онлайн Скачать это бесплатно >>

5.

Распространенные ошибки, которые делают люди при построении принципиальной схемы

Есть несколько распространенных ошибок, которые делают люди при создании принципиальной схемы, приведенной ниже:

Создание грязных цепей:

Когда некоторые люди рисуют схемы, они помещают символы в любом месте и соединяют их вместе, что делает схемы очень сложными и запутанными. Этот тип схемы очень трудно читается.

Неправильное подключение:

Выполнение неправильных и неправильных соединений на принципиальной схеме является распространенной ошибкой, которую совершают многие люди. Они рисуют схемы без планирования и делают ошибки.

Размещение неправильных символов:

Эта ошибка размещения неправильных символов происходит, когда люди не имеют надлежащих знаний об электронных символах. Электронные символы очень важны в принципиальной схеме.

Это распространенные ошибки, которые люди допускают при создании принципиальной схемы.

Некоторые общие предложения, которые упрощают принципиальную схему

Использование подсказок при создании принципиальной схемы очень помогает. За счет этого можно создать идеальную принципиальную схему.

Ниже перечислены некоторые советы, которые помогут вам создать идеальную принципиальную схему:

Правильное планирование:

Правильное планирование очень полезно при создании цепей. Благодаря этому любой может легко создать схему любого типа. Это также помогает лучшему пониманию принципиальных схем.

Поместите символ в желаемое место:

Если вы поместите электронные символы в любом месте, а затем соедините их, это сделает схему очень грязной и запутанной. Но если вы поместите символ компонента в желаемое место в соответствии с вашим планом, а затем соедините их, то ваша схема будет выглядеть сохраненной.

Выделите положительное и отрицательное соединение:

Если вы создаете схему и используете только один цвет для создания желаемых соединений, это сбивает с толку некоторых людей. Теперь вы можете использовать красный цвет для положительного соединения и черный цвет для отрицательного соединения. Это также делает вашу схему привлекательной.

6. Часто задаваемые вопросы о принципиальной схеме

Есть FAQ (часто задаваемые вопросы), которые часто задают новички.

Как сделать схему легко?

Создание схемы – очень простой процесс. Только вам нужно узнать об электронных символах, потому что они играют важную роль в создании схем. Просто замените электронные компоненты нужным символом и подключите их. Если вы хотите спроектировать свою схему онлайн, вы можете использовать EdrawMax Online, чтобы легко создать онлайн-схему.

Почему мы используем электронные символы в принципиальных схемах?

Электронные символы — это графическое представление электронных компонентов. При создании принципиальной схемы мы используем электронные символы вместо желаемых электронных компонентов. Мы не можем нарисовать физическую схему, поэтому вместо нее можно использовать электронные символы для построения диаграмм.
