Чтение электрических схем для начинающих: Как читать электрические схемы для новичков. Условные обозначения.

Как читать электрические схемы для новичков. Условные обозначения.

Электрическая схема представляет собой условное графическое изображение компонентов, входящих в состав электрической цепи, связанных между собой проводниками. При этом возле каждого элемента, входящего в схему может указываться обозначение буквенное и цифровое.

Делается такая схема на этапе проектирования разводки электросети на объекте любой сложности, а также при создании электрического или электронного устройства. Электросхемы составляют квалифицированные инженеры. При этом они руководствуются действующими нормативно-техническими документами и ГОСТами.

Главный документ – ПУЭ-7 с дополнениями и изменениями. Именно он является основополагающим при составлении электрических схем, а также при осуществлении монтажа и в период эксплуатации.

Электросхема является официальным документом

Она прикладывается к каждому электротехническому изделию, по ней осуществляют электромонтажные и ремонтные работы. Поэтому очень важно научиться читать электросхемы. Начинать необходимо с условного обозначения элементов, из которых строится электрическая цепь.

Основные устройства, входящие в состав схемы, разделили по функциям:

• вырабатывающие ток, т.е. источники электроэнергии;
• использующие или преобразующие электроток;
• передающие ток и помогающие его передавать.

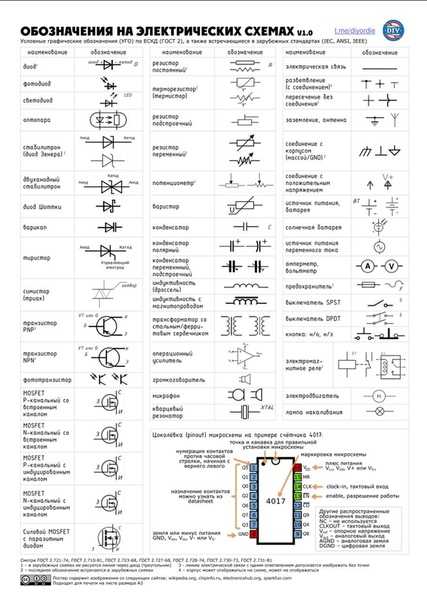

Для все изделий и комплектующих имеются условные обозначения, которые специалисты чертят с соблюдением размеров и в соответствии с ГОСТами.

Попробуем разобраться на примере разводки электрики в квартире. Готовая схема будет выглядеть следующим образом:

Рис. 1 – Простейшая схема разводки проводов с установочными элементами по помещениям квартиры

На рис. 1 имеется все необходимое для того, чтобы осуществить монтаж электрики в квартире небольшого размера. Условное обозначение составляющих тоже понятно. Ключевыми изделиями являются провода, светильники, выключатели, розетки, автоматы и электрический щит.

Провода, как видно из чертежа, обозначаются прямыми линиями. Они могут пересекаться и, если в этом месте образуется электрическая связь, то ставиться точка, которая свидетельствует о ней. Теперь это соединение является электрическим узлом.

Рис. 2 – Графическое обозначение пересечения и соединения проводов на схемах

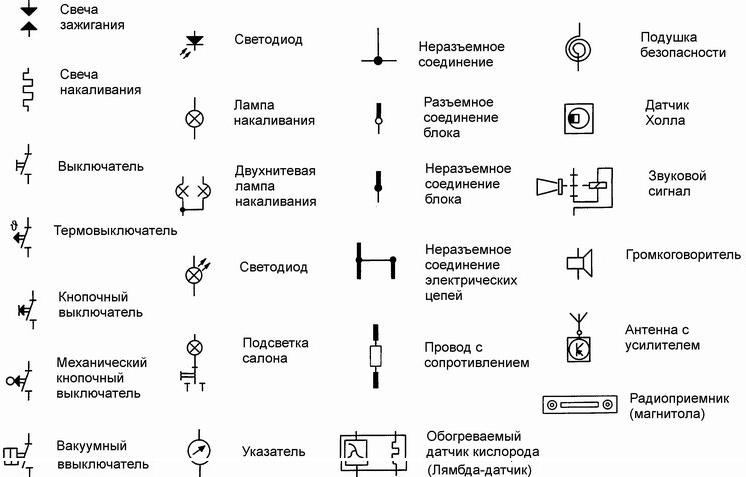

Также обозначаются линии электрической связи, шина, кабель. Корпус аппарата, машины или прибора и заземление условно обозначаются следующими знаками:

Более подробно об обозначении проводов на планах указано в ГОСТ 21.614-88. Там же в таблице 3 имеется полная информация об изображении выключателей, переключателей и розеток штепсельных.

Условное обозначение светильников следующее:

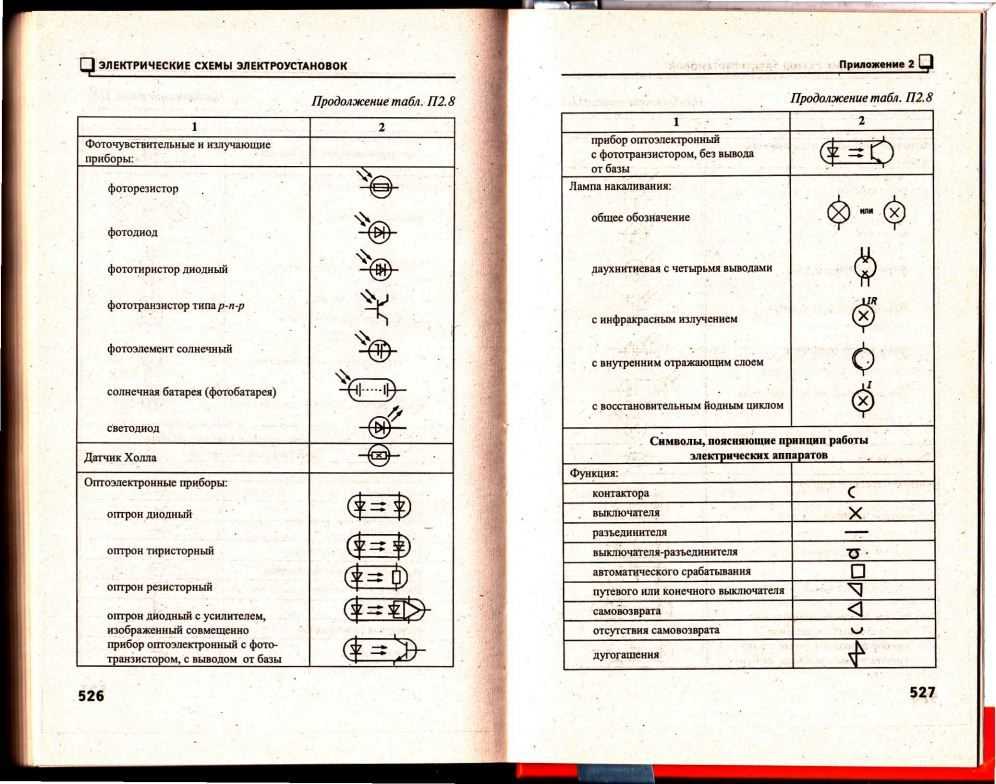

Более подробно об условном обозначении светильников на чертежах указано в ГОСТ 21.210 – 2014.

Люстра имеет следующее условное обозначение:

Схема электрическая однолинейная

Такая схема дает представление о подаче электрической энергии на любой объект. Именно ее наличие дает право получить технические условия и заключить договор на поставку электроэнергии от энергоснабжающей компании.

Для каждого объекта схема однолинейная принципиальная своя. Представляет собой чертеж с указанием последовательности подключения на основную фазу всех составляющих, входящих в цепь, которые показаны условными знаками.

Например, она может выглядеть так:

Рис. 3 – Пример исполнения однолинейной схемы

На чертеже можно увидеть условные обозначения автоматических выключателей, счетчика электроэнергии, УЗО с их техническими характеристиками и сечение проводов. Отсюда вытекают требования к выполнению однолинейной схеме.

Она должна содержать такие данные:

• точку подключения и разграничения ответственности;
• технические данные вводного устройства, прибора коммерческого учета, коммутационных аппаратов, питающего кабеля и другие необходимые данные. Кроме того выполняют расчеты нагрузок и потерь электроэнергии, мощность.

Электрическая однолинейная схема электроснабжения объекта выполняется с учетом требований ГОСТ 2.702-75

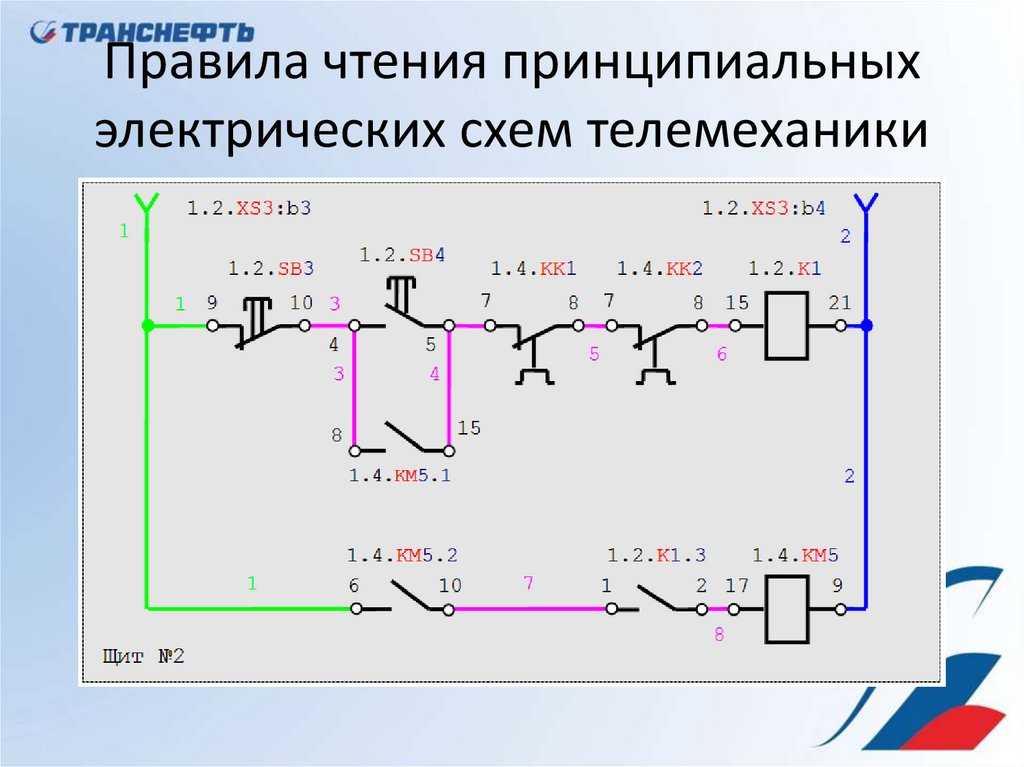

Внимание! Основное правило чтения электрических схем – слева направо, двигаясь сверху вниз.

Последовательность изучения, а значит, и чтение выполняют по следующему алгоритму:

• читают название схемы;
• определяют количество контуров и ветвей в них;
• читают условные обозначения возле каждого элемента;
• читают дополнительную информацию, если она имеется на чертеже.

Это поможет понять назначение каждого элемента и принцип работы.

Чтение схем и чертежей электроустановок

Поделиться

Б. В. Гетлинг «Чтение схем и чертежей электроустановок» Высшая школа, 1980 год, 120 стр. (1,11 мб. djvu)

Научится читать схемы и чертежи электроустановок не так сложно, как это может показаться на первый взгляд. Для начала следует изучить теоретические основы электротехники (базовые понятия и основные электротехнические законы). Затем принцип работы и обозначения применяемые на схемах для электротехнических аппаратов и компонентов (пускатели, електродвигатели, контакторы, предохранители, трансформаторы и т.д). Рассмотреть структуры существующих типов схем (структурные, однолинейные, принципиальные, монтажные и т.д.). Узнать технологические особенности электрооборудования схемы которых предстоит изучать (схемы станков, тяговых и электросиловых устройств, котельных установок и т.д.). Изучить нормативную документацию в объеме необходимом для данной конкретной электроустановки. Эта небольшая по объему книга несмотря на то, что она издавалась в 1980 году содержит информацию необходимую для начального ознакомления с приемами чтения схем и чертежей электроустановок.

Оглавление книги

Глава первая Общие сведении о чертежи к правилах их выполнения 6

Глава вторая. Электрические схемы 12
§ I. Назначение схем 12
§ 2. Условные обозначения, применяемые в схемах 13
§ 3. Содержание и назначение структурных схем 14
§ 4. Содержание и назначение функциональных схем 16
§ 5. Содержание и назначение принципиальных (полных) схем 16
§ 6. Принципиальные схемы энергетических устройств 18
§ 7. Принципиальные схемы электропривода 30
§ 8. Содержание и назначение схем соединений (монтажных) 44
§ 9. Методические указания по чтению схем вспомогательных цепей 48
§ 10. Содержание и назначение схем электрических цепей с элементами электроники 48

§ II. Методические указания по чтению схем цепей с элементами электроники 51

Глава третья. Чертежи электроустановок и электросетей 53
§ 12. Общая характеристика чертежей электрических устройств 53
§ 13. Чертежи трансформаторных подстанций и распределительных устройств напряжением выше 1000 В 53
§ 14. Монтажные чертежи н чертежи крепления различной аппаратуры 65
§ 15. Чертежи распределительных устройств до 1000 В 69
§ 16. Чертежи опор электрических линий до 1000 В я выше 71
§ 17. Методические указания по чтению чертежей электроустановок 75
§ 18. Общая характеристика и условные обозначения чертежей электрических сетей 77
§ 19. Чертежи силовых электросетей 79
§ 20. Чертежи электроосветительных сетей 82
§ 21. Методические указания по чтению чертежей электрических сетей 85

Приложения 65

Скачать книгу бесплатно1,11 мб. djvu

---

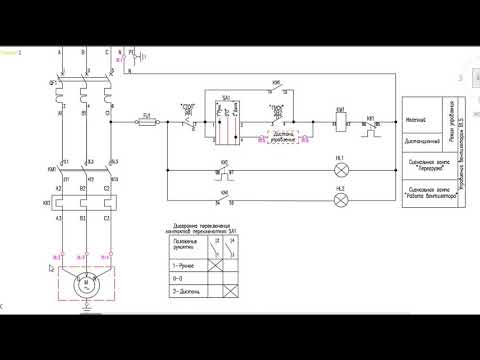

Как читать электрические схемы. Видео

Похожая литература

3 032

https://www.htbook.ru/ehlektrotekhnika/ehlektrooborudovanie/chtenie-shem-i-chertezhej-elektroustanovokЧтение схем и чертежей электроустановокhttps://www.htbook.ru/wp-content/uploads/2016/01/Чтение-схем.jpg

https://www.htbook.ru/wp-content/uploads/2016/01/Чтение-схем. jpg2016-01-02T17:38:16+04:00

Электрооборудованиеэлектросхемы,ЭлектротехникаМетодические указания. Б. В. Гетлинг ‘Чтение схем и чертежей электроустановок’ Высшая школа, 1980 год, 120 стр. (1,11 мб. djvu) Научится читать схемы и чертежи электроустановок не так сложно, как это может показаться на первый взгляд. Для начала следует изучить теоретические основы электротехники (базовые понятия и основные электротехнические законы). Затем принцип работы…YakovLukich [email protected]Техническая литература

Поделиться

Как читать электрические схемы

Электрическая схема — это схема, показывающая, как соединены все провода и компоненты в электронной цепи. Они похожи на карту для построения или устранения неполадок схем и могут рассказать вам почти все, что вам нужно знать, чтобы понять, как работает схема.

Умение читать электрические схемы — очень полезный навык. Чтобы начать развивать свои способности к чтению схем, важно запомнить наиболее распространенные схематические символы. Каждый физический компонент (например, резистор, конденсатор, транзистор) имеет уникальный схематический символ. Основная цель этого руководства — показать вам основные компоненты схемы, которые вы должны знать.

Недостаточно просто уметь распознавать компоненты на схеме. Вы также должны иметь возможность получить общее представление о том, как работает схема, просто взглянув на схему. После этой статьи я рекомендую прочитать How to Analyze Circuits, где мы обсудим более продвинутые методы анализа цепей, такие как закон тока Кирхгофа и закон напряжения Кирхгофа.

ИСТОЧНИКИ ПИТАНИЯ

Источники питания подают электрическую энергию в цепь в виде напряжения и тока. Каждая функциональная электронная схема должна иметь источник питания постоянного или переменного тока.

Источники питания постоянного тока

Источники питания постоянного тока (DC) обеспечивают электрический ток, который течет в постоянном направлении. Это условное обозначение источника питания постоянного тока:

Источник питания переменного тока s

Источники питания переменного тока (AC) обеспечивают электрический ток, который течет в двух направлениях. Это условное обозначение источника питания переменного тока:

Батарея ies

Батарея является распространенным типом источника питания постоянного тока. Схематический символ батареи состоит из коротких и длинных параллельных линий. Более длинная линия представляет собой положительную клемму аккумулятора, а более короткая линия представляет собой отрицательную клемму:

Земля

Земля — это общий обратный путь цепи, по которому ток возвращается к своему источнику. Это часто называют отрицательной стороной цепи. Это условное обозначение заземления:

Клеммы

Клеммы — это точки подключения к внешним цепям. Для внешних соединений клеммы обозначены пустыми кружками:

Клеммные соединения отличаются от узлов или соединений, отмеченных сплошными кружками:

Переключатели

Переключатели замыкают или разрывают соединение в цепи. Они также позволяют изменить направление текущего потока.

Переключатель SPST es

Переключатель SPST (однополюсный, однонаправленный) является переключателем включения и выключения. Два схематических символа ниже показывают различные состояния переключателя SPST. Верхний символ указывает на то, что переключатель находится в выключенном положении, что блокирует путь тока. Нижний символ указывает на то, что переключатель включен, что позволяет току течь через переключатель.

Переключатель SPDT es

Переключатель SPDT (однополюсный, двухпозиционный) может направлять ток в разные части цепи. В этом переключателе есть два пути прохождения тока, в зависимости от положения переключателя:

Переключатель мгновенного действия es

Переключатели мгновенного действия остаются открытыми или закрытыми только при нажатии. Кнопочные переключатели являются наиболее распространенным типом переключателей мгновенного действия. Эти переключатели либо нормально разомкнуты, либо нормально замкнуты. Верхний схематический символ ниже показывает нормально разомкнутый кнопочный переключатель в разомкнутом положении, а нижний символ показывает нормально замкнутый кнопочный переключатель в замкнутом положении:

Многоточечный переключатель es

Многоточечные переключатели позволяют переключать путь входного тока на несколько различных выходных путей.

DPST (двухполюсные, однонаправленные) переключатели имеют 2 входа и 2 выхода. Эти переключатели позволяют управлять подачей тока на два выхода. Поскольку переключатели являются однонаправленными, обе выходные клеммы будут включены и выключены одновременно. На приведенных ниже схематических символах показан разомкнутый переключатель DPST (слева) и замкнутый переключатель DPST (справа):

DPDT (двухполюсные, двухпозиционные) переключатели имеют две клеммы для входного тока и четыре клеммы для выходного тока. Эти переключатели позволяют переключать путь двух входных токов на четыре отдельных выходных пути. Вот условное обозначение переключателя DPDT:

Резистор с

Резистор является одним из основных пассивных компонентов схемы. Резисторы имеют электрическое сопротивление, которое ограничивает протекание тока. Схематическое обозначение резистора показано ниже. Символ слева — это соглашение, используемое в Соединенных Штатах, а символ справа — международный стандарт:

Переменный резистор с

Переменный резистор может увеличивать или уменьшать свое сопротивление в зависимости от внешнего входа. Аналоговые датчики, такие как фоторезисторы и термисторы, являются типами переменных резисторов, потому что их сопротивление изменяется в зависимости от уровня освещенности или температуры. Схематическое обозначение переменного резистора аналогично постоянному резистору, но посередине расположена диагональная стрелка:

Потенциометр с

Потенциометр представляет собой переменный резистор с тремя выводами, который используется для регулировки напряжения и тока. в цепи. Две клеммы резистора – это V+ и земля. Стрелка представляет дворник потенциометра, где выходное напряжение берется из:

Фоторезистор s

Фоторезисторы, также известные как светочувствительные резисторы (LDR), представляют собой светочувствительные переменные резисторы, сопротивление которых изменяется в зависимости от уровня освещенности. Это условное обозначение фоторезистора:

Конденсатор s

Конденсаторы — это пассивные электронные компоненты, накапливающие электрический заряд. Есть два распространенных типа конденсаторов – неполяризованные и поляризованные.

Неполяризованный конденсатор с

Неполяризованные конденсаторы не имеют полярности, поэтому не имеет значения, какая сторона подключена к плюсу, а какая к минусу. Эти конденсаторы обычно имеют меньшие номиналы, чем полярные конденсаторы:

Поляризованный конденсатор s

Поляризованные конденсаторы имеют полярность, поэтому важно, какая сторона подключена к плюсу, а какая к земле. Поляризованные конденсаторы обычно имеют более высокие значения емкости по сравнению с неполяризованными конденсаторами. Вот схематическое обозначение поляризованного конденсатора:

Катушки индуктивности

Катушки индуктивности — это пассивные компоненты, создающие магнитное поле при протекании через них тока. Индукторы могут быть такими же простыми, как катушка провода. Схематическое обозначение катушки индуктивности похоже на катушку:

Трансформаторы

Трансформаторы используются для повышения или понижения напряжения. Они состоят из двух проволочных катушек, намотанных на железный сердечник, поэтому схематический символ имеет две катушки с прямыми линиями между ними. Линии представляют железное ядро:

Реле

Реле представляет собой электрический переключатель. Реле в основном представляют собой электромагниты, подключенные к приводу, который размыкает и замыкает переключатель при подаче тока на катушку:

Диоды

Диод — это поляризованное устройство, пропускающее ток только в одном направлении. Будучи поляризованным, он имеет положительный вывод (анод) и отрицательный вывод (катод). Плоский край треугольника — анод, а линия — катод:

Транзисторы

Транзисторы используются либо для усиления напряжения, либо для коммутации электрических токов. Наиболее распространенными транзисторами являются транзисторы с биполярным переходом (BJT). Существует два основных типа транзисторов BJT — NPN и PNP. Транзисторы NPN включаются при протекании тока через базу транзистора, а транзисторы PNP включаются при отсутствии тока на базе транзистора. Верхний символ схемы показывает транзистор NPN, а нижний символ показывает транзистор PNP:

Интегральные схемы

Интегральные схемы — это схемы, содержащие от сотен до миллионов резисторов, конденсаторов и транзисторов в небольшом корпусе. Интегральные схемы выполняют множество функций. Существуют интегральные схемы для аудиоусилителей, таймеров, микропроцессоров и многого другого. Три наиболее часто используемые интегральные схемы — это таймер 555, аудиоусилитель LM386 и операционный усилитель LM358.

555 Таймер

Чаще всего таймер 555 используется для обеспечения временных электрических задержек. Однако его также можно использовать как генератор и как элемент триггера. На приведенной ниже диаграмме показано фактическое расположение выводов таймера 555 с внутренней схематической схемой микросхемы:

Второе изображение представляет собой условное обозначение таймера 555, используемое на диаграммах:

Операционный усилитель s

Операционные усилители усилители напряжения со входами и обычно с одним выходом. Их также называют операционными усилителями. Схематическое обозначение операционного усилителя выглядит так:

LM386

Аудиоусилитель LM386 — это операционный усилитель, специально разработанный для маломощного усиления звука. Будучи маломощным, он идеально подходит для аудиоустройств с батарейным питанием, таких как гитары, радиоприемники и любые другие схемы, которые издают звук. Вот схема выводов LM386:

И этот символ используется на принципиальных схемах:

LM358

LM358 представляет собой двойной операционный усилитель IC, питаемый от общего источника питания. Он обычно используется в качестве усилителя преобразователя, интегратора, дифференциатора или повторителя напряжения. Вот схема контактов LM358:

А вот символ, используемый на схематических диаграммах:

В схематических символах операционных усилителей обычно не показаны выводы, которые не используются в схеме, как в случае с символом LM358 выше, где только пять из показаны восемь контактов.

Логические элементы

Логические элементы представляют собой электронные схемы, которые обрабатывают сигналы, представляющие истинные или ложные значения. Четыре стандартные логические функции: И, ИЛИ, НЕ и XOR. В дополнение к этим функциям существуют также логические элементы И-НЕ, ИЛИ-НЕ и X-НЕ-ИЛИ.

И

Выход логического элемента И истинен, когда истинны все его входы. Вот условное обозначение вентиля И:

ИЛИ

Выход вентиля ИЛИ истинен, когда хотя бы один из его входов истинен. Вот условное обозначение вентиля ИЛИ:

НЕ

Выход вентиля НЕ противоположен его входу, поэтому он также называется инвертором. Следовательно, вывод истинен, когда ввод ложен. Вот схематическое обозначение вентиля НЕ:

Исключающее ИЛИ

Элемент «исключающее ИЛИ» или «исключающее ИЛИ» имеет два входа. Выход вентиля XOR может быть истинным только тогда, когда один вход истинен, а другой вход ложен. Вот схематическое обозначение вентиля XOR:

NAND

Вентиль «НЕ-И» или НЕ-И может иметь два или более входа. Выход вентиля И-НЕ истинен, если любой из входов ложен. Вот условное обозначение вентиля И-НЕ:

ИЛИ-НЕ

Вентиль «НЕ-ИЛИ» или «ИЛИ-НЕ» имеет два или более входа. Выход вентиля ИЛИ-НЕ истинен, когда все его входы ложны. Вот схематическое обозначение вентиля ИЛИ-НЕ:

ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ

Элемент «исключающее ИЛИ-НЕ» или XNOR имеет два входа. Выход вентиля XNOR истинен только тогда, когда оба его входа истинны или когда оба его входа ложны. Вот условное обозначение вентиля XNOR:

Оптоэлектронные устройства

Оптоэлектронные устройства — это устройства, которые используют свет и электричество для различных целей. Оптоэлектронные устройства можно разделить на две категории – светочувствительные и светогенерирующие устройства. Например, вот схематическое обозначение светочувствительного устройства, называемого фотодиодом:

В отличие от этого, вот схематический символ для светогенерирующего устройства, называемого светоизлучающим диодом (LED):

Динамик s

Динамик преобразует электрическую энергию в звуковую энергию. Его условное обозначение похоже на реальный динамик:

Микрофон s

Микрофоны — это тип преобразователя, который преобразует звуковые волны в электрический сигнал. Вот условное обозначение микрофона:

Предохранитель s

Предохранители — это предохранительные устройства, обеспечивающие защиту от перегрузки по току в электрической цепи. Основным элементом предохранителя является узкий провод, который плавится, когда через него протекает слишком большой ток. Вот условное обозначение предохранителя:

Двигатель s

Двигатель преобразует электрическую энергию в кинетическую. Его условное обозначение представляет собой круг с буквой «М» и положительными и отрицательными клеммами слева и справа:

Антенна с

Антенна — это устройство, которое принимает или передает радиосигналы. Вот условное обозначение антенны:

Провода и соединения на схемах

Теперь, когда вы знакомы с общими символами, используемыми на принципиальных схемах, давайте посмотрим, как читать соединения и пересечения проводов. Провода представлены линиями, а соединения представлены точками.

На рисунках ниже показаны схематические обозначения проводов, когда они физически подключены к цепи. Точки над пересечениями называются узлами:

Отсутствие узла означает, что провода не соединены и просто проходят друг мимо друга, вот так:

Существует еще один способ показать на схеме несоединенные провода, с полукругом над точкой пересечения проводов , например:

Теперь, когда вы знакомы с основными схематическими обозначениями и проводными соединениями, вы готовы читать простую схему. Не забывайте помнить о полярностях. Ниже представлена ​​простая схема, состоящая всего из трех элементов — батарейки, светодиода и резистора:

Батарея 9 В питает цепь, а резистор ограничивает ток батареи, чтобы не сжечь светодиод. Помните, что положительная сторона диода — это плоская сторона треугольника, а отрицательная сторона — прямая линия.

Понимание того, как читать схемы, также поможет вам изменить схему, если вы хотите. Но это также важно и для многих других целей, таких как устранение неполадок в схемах и проектирование печатных плат.

Надеюсь, этот урок был вам полезен! Не стесняйтесь оставлять комментарии ниже, если у вас есть вопросы о чем-либо…

Руководство для начинающих – Как читать электрические схемы

• Часть 1. Распознавание основных символов электрических схем
• Часть 2: Распознавание имен и значений схемных символов
• Часть 3: Распознавание соединений и линий на электрических схемах
• Часть 4. Самостоятельное создание электрической схемы

Часть 1. Распознавание основных символов электрических схем

Электрические схемы — это карты для проектирования, построения и устранения неполадок цепей. Научиться читать и понимать схемы будет легко для новичков, если они узнают основные схематические символы.

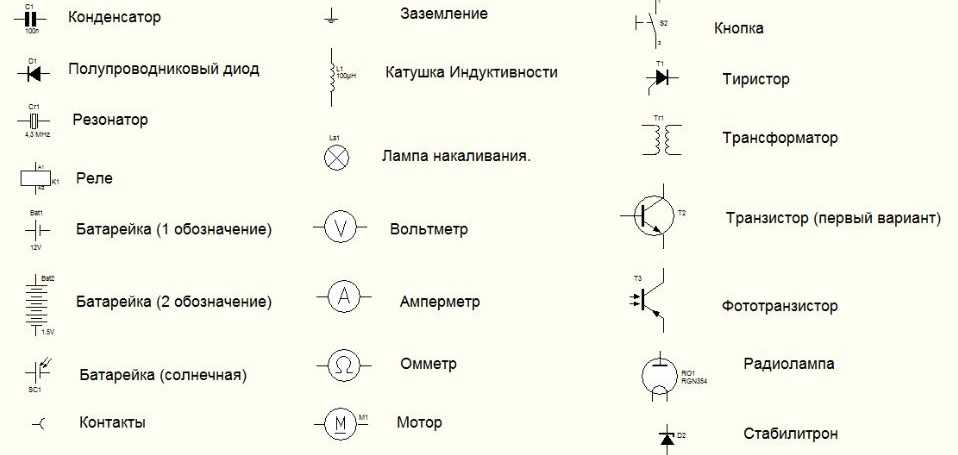

Вот некоторые из стандартных и основных символов для различных компонентов электрических схем.

1. Резисторы являются основными компонентами электрических схем. Обычно они представлены зигзагообразными линиями с двумя выступающими наружу концами. Но вы также можете использовать альтернативный прямоугольный символ на чертеже.

2. Конденсаторы имеют различные типы, которые широко используются. Это устройство, которое накапливает электрическую энергию и обычно имеет два вывода, которые можно подключить к остальной части цепи.

3. Катушки индуктивности обычно представлены серией изогнутых выступов или несколькими витковыми витками.

4. Выключатели: SPST (однополюсный/однопозиционный) является самым простым выключателем. Он имеет две клеммы с полусоединенной линией, представляющей исполнительный механизм. Переключатели с более чем одним направлением могут добавить больше посадочных мест для привода.

5. Источники питания в основном бывают двух типов: источники постоянного и переменного напряжения. Они представляют собой источник питания постоянного тока (DC) или переменного тока (AC).

6. Цифровые логические элементы: Все стандартные логические функции имеют уникальные схематические символы, такие как AND, OR и XOR. Добавление пузырька к выводу сводит на нет функцию, и вы получите NAND и XOR.

Несомненно, многие электрические схемы не упомянуты в этом списке. Но и этого выше должно быть достаточно для новичка в чтении схем. Затем мы поговорим о том, как эти символы связаны на схемах.

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Часть 2: Распознавание имен и значений схемных символов

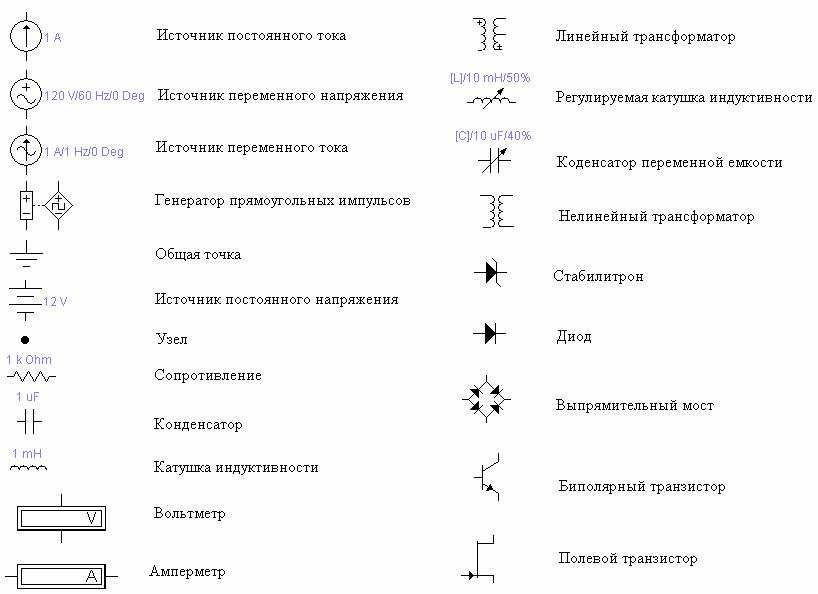

Имя: В дополнение к символам каждый компонент на электрических схемах имеет уникальное имя и значение, что дополнительно помогает определить, что он представляет. Имена компонентов обычно представляют собой комбинацию одной или двух букв, а иногда и числа. Сообщение в имени определяет тип компонента, имя каждого компонента на электрической схеме должно быть уникальным. Если на электрической схеме имеется более одного резистора, назовите их R1, R2, R3 и так далее.

Значение: Значения могут помочь точно определить, что представляет компонент. Для компонентов схемы, таких как резисторы, конденсаторы и катушки индуктивности, значение говорит нам, сколько у них омов или фарад. Но для интегральных схем значением может быть название микросхемы.

Часть 3: Распознавание соединений и линий на электрических схемах

Понимание представления символов и компонентов — это лишь первый этап в чтении электрических схем. Затем вам нужно определить, как связаны символы и как выяснить их связи.

1. Сети — это линии, которые показывают, как соединены компоненты.

2. Соединение — это когда провод разделяется на два или более направлений, образуя соединение.
