Правила чтения электросхем и чертежей

Главная » Электрические схемы (электросхемы)

Электрические схемы (электросхемы)

Просмотров 2k. Опубликовано Обновлено

Для того чтобы правильно читать электросхемы и чертежи, человеку нужно знать: условные обозначения контактов, трансформаторов, двигателей, выпрямителей, ламп и т. п.; условные обозначения, с которыми часто приходиться сталкиваться в силу своей профессии; схемы наиболее распространенных узлов электроустановок; свойства последовательного и параллельного соединений контактов, обмоток, сопротивлений, индуктивностей и емкостей.



Дробление общей схемы на простые цепи. Любая электроустановка удовлетворяет определенным условиям действия. Поэтому при чтении схем, во-первых, нужно выявить эти условия, во-вторых — определить, отвечают ли полученные условия задачам, которые должны электроустановкой решаться, в-третьих, следует проверить, не получились ли попутно «лишние» условия, и оценить их последствия. Для решения этих вопросов пользуются несколькими приемами.

Первый из них состоит в том, что схема электроустановки мысленно расчленяется на простые цепи, которые сначала рассматривают отдельно, а затем в сочетаниях.

Простая цепь включает источник тока (батарея, вторичная обмотка трансформатора, заряженный конденсатор и т. п.), приемник тока (двигатель, лампа, обмотка реле и т. п.), прямой провод (от источника тока к приемнику), обратный провод (от приемника тока к источнику) и один контакт аппарата (выключателя, реле и т. п.).

При чтении электрической схемы нужно сначала мысленно расчленить ее на простые цепи, чтобы проверить возможности каждого элемента, а затем рассмотреть их совместное действие.

Реальность схемных решений

Наладчики хорошо знают, что не всегда могут быть осуществлены на деле схемные решения, хотя они не содержат явных ошибок. Иными словами, проектные электрические схемы не всегда реальны. Поэтому одна из задач чтения электрических схем состоит в том, чтобы проверить, могут ли быть выполнены заданные условия.

Нереальность схемных решений обычно имеет в основном следующие причины:

  • не хватает энергии для срабатывания аппарата;
  • в схему проникает «лишняя» энергия, вызывающая непредвиденное срабатывание пли препятствующая своевременному отпусканию электрического аппарата;
  • не хватает времени для совершения заданных действий;
  • аппаратом задана установка, которая не может быть достигнута;
  • совместно применены аппараты, резко отличающиеся по свойствам;
  • не учтены коммутационная способность, уровень изоляции аппаратов и проводки,
  • не погашены коммутационные перенапряжения;
  • не учтены условия, в которых электроустановка будет эксплуатироваться;
  • при проектировании электроустановки за основу принимается ее рабочее состояние, но не решается вопрос о том, как ее привести в это состояние и в каком состоянии она окажется, например, в результате кратковременного перерыва питания.

Порядок чтения электрических схем и чертежей

  1. Определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано.
  2. Дробят схему на простые цепи и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всегда начинают с того аппарата, который нас в данном случае интересует. Например, если не работает двигатель, то нужно найти па схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д.
  3. Строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (например, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, например после ревизии.
  4. Оценивают последствия вероятных неисправностей: не замыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка.
  5. Нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т. п.
  6. Проверяют схему па отсутствие ложных цепей.
  7. Оценивают надежность электропитания и режим работы оборудования.
  8. Проверяют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

Правила чтения электрических схем и чертежей / Публикации / Energoboard.ru

24 февраля 2012 в 10:00

Чтобы читать электрические схемы, необходимо хорошо знать и помнить: наиболее распространенные условные обозначения обмоток, контактов, трансформаторов, двигателей, выпрямителей, ламп и т. п., условные обозначения, применяющиеся в той области с которой преимущественно приходится сталкиваться в силу профессии, схемы наиболее распространенных узлов электроустановок, например двигателей, выпрямителей, освещения лампами накаливания и газоразрядными и т.

п, свойства последовательного и параллельного соединений контактов, обмоток, сопротивлений, индуктивностей и емкостей.

Расчленение схем на простые цепи

Любая электроустановка удовлетворяет определенным условиям действия. Поэтому при чтении схем, во-первых, нужно выявить эти условия, во-вторых – определить, отвечают ли полученные условия задачам, которые должны электроустановкой решаться, в-третьих, следует проверить, не получились ли попутно “лишние” условия, и оценить их последствия.

Для решения этих вопросов пользуются несколькими приемами.

Первый из них состоит в том, что схема электроустановки мысленно расчленяется на простые цепи, которые сначала рассматривают отдельно, а затем в сочетаниях.

Простая цепь включает источник тока (батарея, вторичная обмотка трансформатора, заряженный конденсатор и т. п.), приемник тока (двигатель, резистор, лампа, обмотка реле, разряженный конденсатор и т. п.), прямой провод (от источника тока к приемнику), обратный провод (от приемника тока к источнику) и один контакт аппарата (выключателя, реле и т. п.). Понятно, что в цепях, не допускающих размыкания, например в цепях трансформаторов тока, контактов нет.

При чтении схемы нужно сначала мысленно расчленить ее на простые цепи, чтобы проверить возможности каждого элемента, а затем рассмотреть их совместное действие.



Реальность схемных решений

Наладчики хорошо знают, что не всегда могут быть осуществлены на деле схемные решения, хотя они не содержат явных ошибок. Иными словами, проектные электрические схемы не всегда реальны.

Поэтому одна из задач чтения электрических схем состоит в том, чтобы проверить, могут ли быть выполнены заданные условия.

Нереальность схемных решений обычно имеет в основном следующие причины:

  • не хватает энергии для срабатывания аппарата,
  • в схему проникает “лишняя” энергия, вызывающая непредвиденное срабатывание пли препятствующая своевременному отпусканию электрического аппарата,
  • не хватает времени для совершения заданных действий,
  • аппаратом задана уставка, которая не может быть достигнута,
  • совместно применены аппараты, резко отличающиеся по свойствам,
  • не учтены коммутационная способность, уровень изоляции аппаратов и проводки, не погашены коммутационные перенапряжения,
  • не учтены условия, в которых электроустановка будет эксплуатироваться,
  • при проектировании электроустановки за основу принимается ее рабочее состояние, но не решается вопрос о том, как ее привести в это состояние и в каком состоянии она окажется, например, в результате кратковременного перерыва питания.

Порядок чтения электрических схем и чертежей

Прежде всего, необходимо ознакомиться с наличными чертежами (или составить оглавление, если его нет) и систематизировать чертежи (если этого не сделано в проекте) по назначению.

Чертежи чередуют в таком порядке, чтобы чтение каждого последующего являлось естественным продолжением чтения предыдущего. Затем уясняют принятую систему обозначений и маркировки.

Если она не отражена па чертежах, то ее выясняют и записывают.

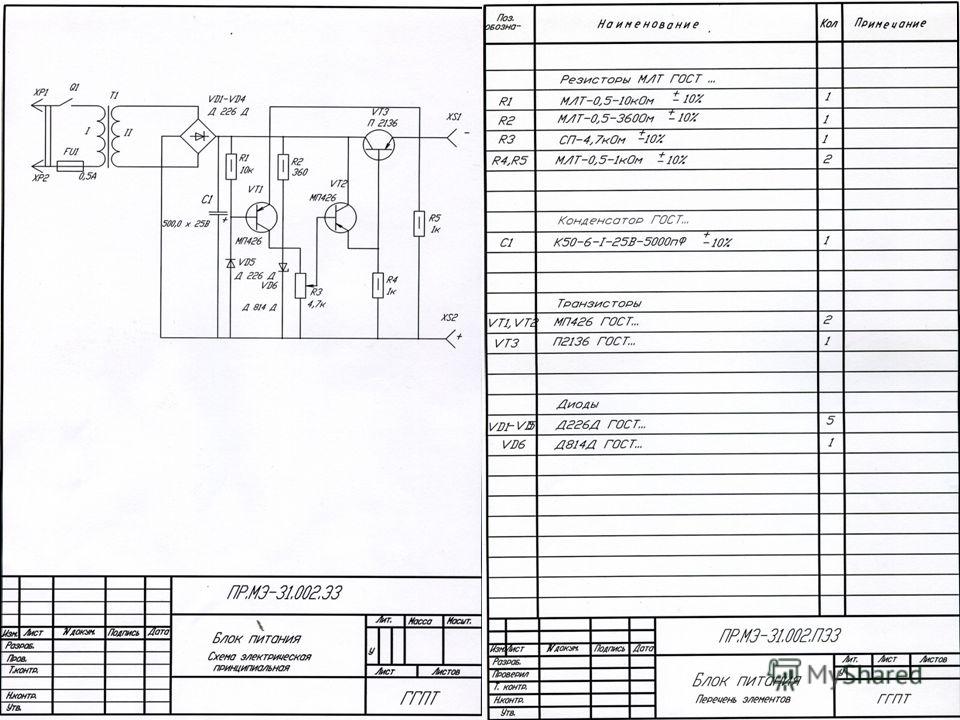

На выбранном чертеже читают все надписи, начиная со штампа, затем примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации обязательно находят на чертежах аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями.

Если на чертеже имеются ссылки на другие чертежи, то нужно найти эти чертежи и разобраться в содержании ссылок. Например, в одну схему входит контакт, принадлежащий аппарату, изображенному на другой схеме. Значит, нужно уяснить, что это за аппарат, для чего служит, в каких условиях работает и т. п.

При чтении чертежей, отражающих электропитание, электрическую защиту, управление, сигнализацию и т. п.:

  1. определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано,
  2. расчленяют схему па простые цени и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всегда начинают с того аппарата, который нас в данном случае интересует. Например, если не работает двигатель, то нужно найти па схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д.,
  3. строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (например, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, например после ревизии,
  4. оценивают последствия вероятных неисправностей: незамыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка,
  5. нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т. п.,
  6. проверяют схему па отсутствие ложных цепей,
  7. оценивают надежность электропитания и режим работы оборудования,
  8. проверяют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

Источник: Школа электрика

8133

Закладки

Специалисты «Россети Центр» и «Россети Центр и Приволжье» восстановили энергоснабжение потребителей

Сегодня, в 10:33 18

Удмуртэнерго украшает Ижевск к Новому году

Сегодня, в 10:27 25

Энергетики «Курскэнерго» продолжают устранять технологические нарушения, вызванные непогодой

Вчера, в 14:52 25

Энергетики в круглосуточном режиме восстанавливают электроснабжение в регионах ЦФО и ПФО

Вчера, в 10:58 24

Удмуртэнерго переведено в режим повышенной готовности в связи с прогнозируемым снегопадом

23 ноября в 23:34 29

Генеральный директор «Россети Центр» и «Россети Центр и Приволжье» Игорь Маковский провел ежегодную встречу с представителями СМИ

23 ноября в 18:07 34

Энергетики Россети Центр и Россети Центр и Приволжье борются с последствиями стихии

23 ноября в 16:55 35

Режим испытаний

23 ноября в 15:45 37

ПИШУ ПМ:::Часть 4

23 ноября в 15:02 51

ПИШУ ПМ:::Часть 3

23 ноября в 14:36 49

Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности

4 июня 2012 в 11:00 250536

Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35

12 июля 2011 в 08:56 53214

Выключатели нагрузки на напряжение 6, 10 кВ

28 ноября 2011 в 10:00 44186

Распределительные устройства 6(10) Кв с микропроцессорными терминалами БМРЗ-100

16 августа 2012 в 16:00 28177

Элегазовые баковые выключатели типа ВЭБ-110II

21 июля 2011 в 10:00 23146

Признаки неисправности работы силовых трансформаторов при эксплуатации

29 февраля 2012 в 10:00 21035

Оформляем «Ведомость эксплуатационных документов»

24 мая 2017 в 10:00 19394

Правильная утилизация батареек

14 ноября 2012 в 10:00 15014

Схемы и группы соединений обмоток трансформаторов

7 января 2012 в 10:00 14009

Элегаз и его применение. Свойства и производство

7 октября 2011 в 10:00 13820

товары и услуги Горное оборудование способствует развитию ответственных сооружениях

539

Сегодня, в 20:22

публикации Правила чтения электрических схем и чертежей

8133

Сегодня, в 20:22

товары и услуги Флешки с ненесением лого. (905) 772-35-37

539

Сегодня, в 20:22

товары и услуги Изоляторы времен СССР,ТФ-20,ШС-10,ПС-70

972

Сегодня, в 20:22

товары и услуги Продам канат,проволоку,сетку,стропы,резинотехнические изделия

698

Сегодня, в 20:22

товары и услуги Покупаем НЕ В ЛОМ, кабель с хранения и новый

712

Сегодня, в 20:22

товары и услуги Курсы по подготовке судоводителей катеров, мотолодок, гидроциклов

331

Сегодня, в 20:22

товары и услуги МКАД ПРОПУСК

361

Сегодня, в 20:22

товары и услуги Большие объемы вторичного полипропилена в наличии

672

Сегодня, в 20:22

товары и услуги Газоохладитель ГО-283/5105-26-М-УХЛ4

439

Сегодня, в 20:22

публикации Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности

250536

Сегодня, в 18:41

справочник Инструкция по монтажу контактных соединений шин между собой и с выводами электротехнических устройств

74281

Сегодня, в 19:54

справочник Измерение сопротивления обмоток постоянному току

61776

Сегодня, в 20:18

публикации Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35

53214

Сегодня, в 19:39

справочник Инструкция по осмотру РП, ТП, КТП, МТП

49519

Сегодня, в 19:59

пользователи Профиль пользователя ID7667

47297

Сегодня, в 17:19

справочник Эксплуатация, хранение и транспортировка кислородных баллонов

46260

Сегодня, в 18:00

публикации Выключатели нагрузки на напряжение 6, 10 кВ

44186

Сегодня, в 19:52

справочник Методика измерения сопротивления изоляции

43763

Сегодня, в 15:38

справочник Положение об оперативно-выездной бригаде района электрических сетей

41292

Сегодня, в 18:42

Информация обновлена сегодня, в 20:21

Евгений 426 Объявлений

Евгений 234 Объявления

Сергей 178 Объявлений

522889 97 Объявлений

Николай 69 Объявлений

peremotka-patriot 52 Объявления

find2pm 46 Объявлений

Анатолий 44 Объявления

baraboshin 39 Объявлений

Николай 31 Объявление

Информация обновлена сегодня, в 20:21

Елена Владимировна 1089 Объявлений

Ирина 972 Объявления

[email protected] ru 720 Объявлений

Евгений 684 Объявления

Евгений 426 Объявлений

Сергей 267 Объявлений

Сергей 178 Объявлений

522889 136 Объявлений

Сергей 134 Объявления

Владимир 111 Объявлений

Информация обновлена сегодня, в 20:21

Как читать электрические чертежи

Хотите легко нарисовать электрическую диаграмму? Попробуйте это!

EdrawMax Eletrical Drawing Tool помогает бесплатно создавать профессиональные электрические чертежи с помощью легко редактируемых шаблонов и символов. Просто попробуйте сейчас бесплатно!

Попытайся Свободно

Узнайте, как читать электрические чертежи, и получите простое в использовании программное обеспечение для создания электрических чертежей, позволяющее создавать профессионально выглядящие электрические чертежи. Прежде всего, вы научитесь читать эти электрические символы, а затем сможете попытаться нарисовать электрическую схему с помощью простого в использовании программного обеспечения за минуту! Продолжай читать!

  • Часть 1: Как читать электрические чертежи
  • Часть 2. Пример электрического чертежа [бесплатно для самостоятельного создания] — видеоурок

Часть 1: Как читать электрические чертежи

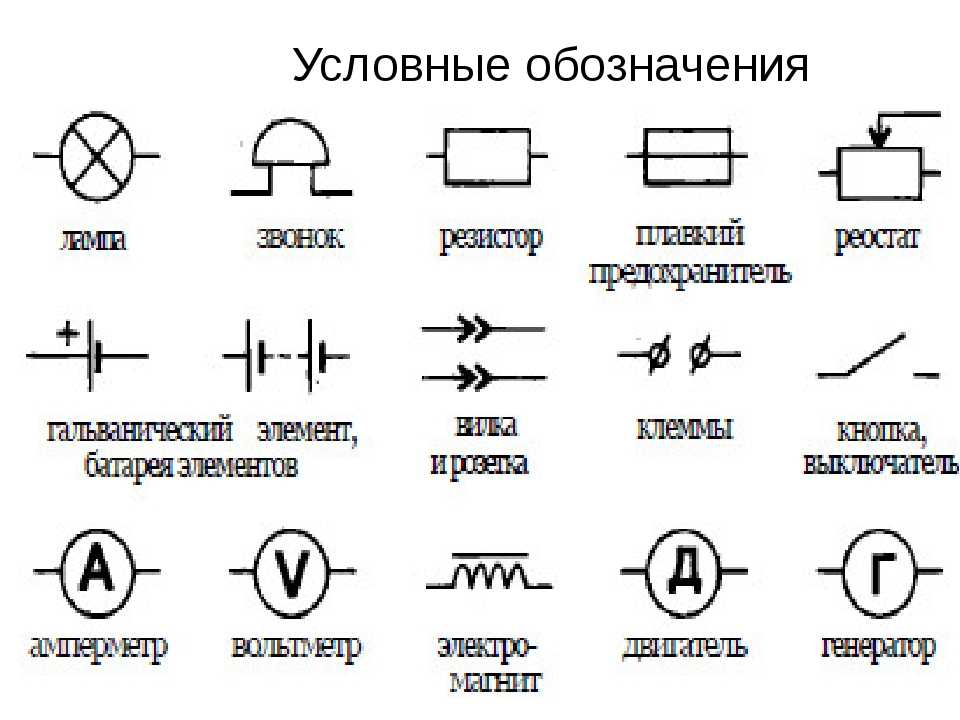

1. Ознакомьтесь со стандартными электрическими символами.

Знание значений основных электрических символов на вашем электрическом чертеже поможет вам быстро понять и устранить неполадки в цепи.

Лампа: Обычно изображается в виде круга с крестом внутри. Когда ток проходит через лампу, она производит свет.

Переключатели: Обозначается размыканием или разрывом линии. Это похоже на щелчок выключателя света.

Термостат: Это своего рода термовыключатель, который срабатывает при изменении температуры.

Предохранитель: Обозначается небольшим зигзагом на линии. Моторы отображаются выпуклостями вдоль линии. Он похож на букву «М» с 5 или 6 горбами.

Основание: Представлено либо треугольником, направленным вершиной вниз, либо набором параллельных линий, которые становятся короче по мере того, как они появляются друг под другом, фактически представляя внутреннюю область направленной вниз вершины треугольника. Земля — это общая точка отсчета, которую схемы используют для демонстрации общего единства различных функций схемы. Это не относится к фактической земле земли.

Провода: Используется для соединения устройств друг с другом. Все точки на проводе одинаковы и связаны. Провода могут пересекаться на электрическом чертеже, но это не обязательно означает, что они соединяются. Если они не соединятся, один из них будет показан полукругом вокруг другого. Если они соединятся, они пересекутся, и в точке пересечения линий будет видна точка.

Используйте эти символы для разработки электрической схемы! Попробуй!

Программное обеспечение для электрических чертежей EdrawMax предоставляет различные варианты выбора. Вы можете использовать готовые шаблоны для создания чертежей проводки, чертежей схем, чертежей электротехники, чертежей компоновки, плана проводки дома и т. д. Попробуйте бесплатно!

Резисторы: Препятствуют потоку в цепи до степени, определяемой используемым значением сопротивления. Они используются для масштабирования и формирования сигнала.

Конденсаторы: Используются для управления быстро меняющимися сигналами, в отличие от статических или медленно меняющихся сигналов, которые формируются резисторами. Традиционное использование конденсаторов в современных схемах заключается в том, чтобы отводить шум, который по своей сути является быстро меняющимся сигналом, от интересующего сигнала и отводить его на землю.

2. Изучите шаблон чтения

Читайте схемы по образцу, по которому вы читали бы текст. За редким исключением, схемы следует читать слева направо и сверху вниз. Сигнал, генерируемый или используемый схемой, будет течь в этом направлении. Пользователь может пройти по тому же пути, что и сигнал, чтобы понять, что делает сигнал или как он модифицируется.

3. Определите полярность

Некоторые компоненты печатной платы поляризованы, что означает, что одна сторона положительная, а другая отрицательная. Это означает, что вы должны прикрепить его определенным образом. Для большинства символов полярность включена в символ. Чтобы определить полярность физической части, общее эмпирическое правило состоит в том, чтобы выяснить, какой металлический провод длиннее. Более длинная часть – сторона +.

4. Понимание имен и значений

Значения помогают определить, что такое компонент. Для электрических компонентов, таких как резисторы, конденсаторы и катушки индуктивности, значение говорит нам, сколько у них омов, фарад или генри. Для других компонентов, таких как интегральные схемы, значением может быть имя микросхемы. Кристаллы могут указывать свою частоту колебаний в качестве значения. Значение компонента схемы определяет его наиболее важную характеристику.

Общие компоненты и префиксы их имен

Имена компонентов обычно состоят из одной или двух букв и цифры. Буквенная часть имени представляет тип компонента — R для резисторов, C для конденсаторов, U для интегральных схем и т. д. Имя каждого компонента на электрическом чертеже должно быть уникальным; например, если у вас в цепи несколько резисторов, они должны быть названы R1, R2, R3 и т. д.

Имена компонентов помогают нам ссылаться на определенные точки схемы. Префиксы имен довольно хорошо стандартизированы. Для некоторых компонентов, таких как резисторы, префикс — это просто первая буква компонента. Другие префиксы имен не так буквальны; индукторы, например, имеют L (потому что ток уже занял I [но он начинается с C … электроника – глупое место]). Выше приведена краткая таблица общих компонентов и префиксов их имен.

Все в одном инструменте для создания диаграмм

EdrawMax
Удобный инструмент для электрического рисования >>
  • Предлагает новейшие знаки и символы для рисования индивидуальных электрических схем.
  • Позволяет создать макет для иллюстрации размеров, направлений и обозначений.
  • С легкостью создавайте более 280 типов диаграмм.
  • Кросс-платформенная поддержка (Windows, Mac, Linux, Интернет).

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Часть 2: Пример электрического чертежа

Использование приведенных выше электрических символов может помочь вам нарисовать стандартные электрические схемы. Добавление названий компонентов к каждому символу облегчает понимание схем как новичками, так и профессионалами за считанные секунды. Вот несколько красивых примеров электрических чертежей, и вы найдете больше в Центре шаблонов Edraw.

Или вы можете начать с видеоурока, чтобы научиться рисовать электрические схемы с помощью полезного инструмента!

Основная электрическая схема

Электрическая схема


Схема электрической проводки

Схема электрической проводки


Схема управления цепью

Схема управления цепью


Другие связанные статьи

Электрическая схема

Схематическая диаграмма

Схемы и логическая схема

Диаграмма системы

Интегрированный Программное обеспечение для схемотехники

Промышленные системы управления

Диаграмма процесса

Технологический и приборный чертеж

Как нарисовать инженерную схему

Как читать электрические схемы

Последнее обновление: понедельник, 21 ноября 2022 г. | Строительные чертежи

Масштаб отраженных планов потолков

Планы потолка в отражении должны быть начерчены в том же масштабе, что и планы этажей. В зависимости от сложности проекта и обработки потолка наиболее распространенным масштабом для жилых и небольших коммерческих проектов является i// = 1′-0″ (метрическая 1:50) и V8″ = 1′-0″ (1:100). метрическая) для крупных коммерческих проектов. Масштаб, в котором нарисован план потолка, следует отметить и поместить непосредственно под чертежом, либо рядом с заголовком, либо непосредственно под ним. Если для объяснения элемента потолка требуется увеличенная деталь, это с примечанием или символом на отдельном чертеже большего масштаба.0005

Светильники должны быть нарисованы в виде простых прямоугольников, квадратов или кругов, максимально точно отображающих фактический светильник. Упрощенные формы предотвращают беспорядок в представлении для облегчения распознавания. В большинстве случаев осветительный прибор рисуется в масштабе реальных светильников. Однако в некоторых случаях, таких как миниатюрные прожекторы, размер, возможно, придется преувеличить, так как правильно масштабированная единица будет слишком мала, чтобы отобразиться на плане.

ЧАСТИЧНЫЙ ПЛАН ПОТОЛКА В ОТРАЖЕНИИ

Увеличенная деталь затемняющего жалюзи нарисована в разрезе и привязана к ее местоположению на мелкомасштабном отраженном плане потолка.

Осветительные приборы представлены символами на плане отражения потолка и обозначены легендой с указанием спецификаций.

Стандарты составления плана потолка в отражении

План потолка в отражении должен четко показывать все стены, перегородки и софиты, которые пересекаются с потолком. В нем также должны быть указаны изменения высоты потолка и материалов, таких как светильники, разбрызгиватели, детекторы дыма и диффузоры HVAC, которые крепятся к потолку или проникают в него. При составлении планов отраженных потолков дизайнер должен воспроизвести на плане этажа стены и проемы, такие как двери и окна, но без отображения таких элементов, как встроенная мебель, сантехника и т. д.

Осветительные приборы и другие электрические элементы, показанные на плане отражения потолка, обозначены символами, которые связаны с легендой. Рекомендуется нанести на план все электрические символы до того, как будут нанесены размеры или добавлены примечания. В противном случае символ может упасть поверх измерения, что потребует перемещения измерения. Расположите светильники на плане потолка в соответствии с концепцией светового дизайна. Обычные типы светильников в плане освещения включают в себя накладные, встраиваемые, подвесные и направляющие.

В коммерческих проектах с подвесным потолком на отраженных планах потолка также будут показаны перегородки, проходящие через потолочную плоскость. Также должны быть показаны линии сетки потолка (называемые Т-образными стержнями). Другая информация, включенная в отраженный план потолка, включает материалы потолка, высоту потолка, наклон потолка, изменения высоты потолка, расположение всех осветительных приборов (включая выходное и аварийное освещение), диффузоры и вентиляционные отверстия, панели доступа, динамики, спринклерную систему. головы (если используются) и другие предметы, которые касаются или являются частью плоскости потолка.

Затем дизайнер интерьера должен определить, как будет переключаться свет в помещении. Для жилых или небольших коммерческих помещений

Стандартные символы освещения и электрооборудования

Потолочная сетка, а также светильники и другие элементы, расположенные в ней, показаны в масштабе.

Потолочная сетка, а также светильники и другие элементы, расположенные внутри нее, показаны в масштабе.

Переключение можно показать либо на плане отражения потолка, либо на плане электрического освещения. Схема переключения должна основываться на том, насколько необходим индивидуальный контроль и функции освещения. Потребности в энергосбережении и максимальные нагрузки цепей в цепях также будут определять количество и расположение переключателей. Как правило, выключатели располагаются возле двери или проема, ведущего в помещение. Для больших помещений с более чем одним входом может потребоваться несколько мест переключения.

Разместив выключатели, определите, какие светильники они должны контролировать, и обозначьте это на плане. Это можно сделать двумя способами, в зависимости от размера и сложности плана освещения.

Первый способ заключается в проведении линии от настенного выключателя до приборов, которыми он управляет. Эта соединительная линия должна быть пунктирной и изогнутой, чтобы отличать ее от других объектов и предметов на чертеже. Изогнутые линии предпочтительнее, так как прямые линии могут смешиваться с линиями стен или другими элементами, нарисованными на плане. Соединительная изогнутая линия должна касаться символа розетки или приспособления. Символом для выключателей может быть простая буква S. Если конкретный осветительный прибор переключается из двух мест, символы будут S3, чтобы указать, что три элемента (два выключателя и один осветительный прибор) соединены электрически.

Второй способ показать переключение светильника состоит в том, чтобы присвоить выключателю номер или букву и поместить этот же номер в светильник, показанный на плане потолка, или рядом с ним. Этот метод используется в основном в коммерческих помещениях, где может быть много многократных коммутаций и других элементов, размещенных на плане потолка, так что использование линий (первый метод) может усложнить чертеж.

После того, как дизайнер интерьера разметит освещение и коммутацию, чертеж передается инженеру-электрику, который указывает точную схему, размеры проводов и другие характеристики, необходимые для электрической системы. В жилых помещениях чертеж может быть передан непосредственно подрядчику по электроснабжению, поскольку схема и требования здесь не такие сложные, как в коммерческих работах.

Обозначение материалов

При подготовке плана отражения потолка дизайнер должен назвать типы и расположение конкретных потолочных материалов. Это можно сделать, разместив примечания на плане или символы, относящиеся к легенде материала потолка. Двумя наиболее распространенными потолочными системами являются потолки из гипсокартона, которые крепятся к конструкции выше, и подвесные акустические потолки. Другие отделки потолка могут включать деревянную облицовку, линейный металл или даже открытые деревянные балки и балки. Определение размеров потолков с зеркальным отражением

Так как отраженные планы потолка обычно рисуются в масштабе, который соответствует планам этажей, нет необходимости в больших размерах на плане, если только не происходит разрыва потолка или изменения материалов там, где они явно не расположены у двери, расположение стены или колонны. Пока план отражения потолка нарисован в масштабе, размеры помещений и конструкции могут быть зарезервированы для плана этажа. Тем не менее, в некоторых случаях необходимо определить размеры блоков и мест крепления. Это особенно верно для больших пространств потолка из гипсокартона, где масштаб не может быть так же легко определен, как в сборке подвесного потолка с сеткой (где, например, можно посчитать единицы, чтобы найти светильник).

При определении размеров отраженного плана потолка можно использовать либо «чистовые» размеры, либо «каркасные» размеры, но выбор должен быть отмечен на планах. Такие элементы, как встраиваемые световые трофферы, могут быть точно расположены в готовом пространстве. Если планируется использовать потолочный светильник в потолке из гипсокартона, его размер, как правило, определяется по его центральной точке, чтобы подрядчик-электрик знал, где его установить.0005

ит. Выравнивание и направление шаблонов, возможно, потребуется указать прямо на плане. В этих случаях следует давать ссылки, которые легко получить в полевых условиях. Размеры следует отсчитывать от лицевой стороны стены, колонны или воображаемой осевой линии помещения, как показано на рис. 14-17.

Встраиваемые потолочные светильники на этом плане отраженного потолка рассчитаны по отношению друг к другу, а также к различным элементам стен и потолкам.

Контрольный список для планов отражения потолка

Общее

  • Назовите чертеж, обратите внимание на его масштаб и укажите север (или исходное направление).
  • При необходимости разработайте спецификацию материалов потолочного типа и прикрепите ее к плану.
  • Разработайте легенду символа освещения и разместите ее на том же листе, что и первый план отраженного потолка (если требуется более одного), или на соседнем листе.
  • Очистите план (или в САПР отключите лишнюю информацию), чтобы стены, пространства и коды клавиш были четкими, темными и хорошо читаемыми. Не показывайте элементы, если они не находятся на плоскости потолка или не пересекают ее.
  • Нарисуйте основные софиты или проемы выше и укажите их в примечании, включая панели доступа на чердак.
  • Стенки кармана, если применимо.
  • Определите схемы включения светильников (если это входит в обязанности дизайнера интерьера) и покажите методом кривых линий или цифрами/буквами.
  • Сопоставьте отраженный план потолка с другими чертежами (если применимо), тщательно проверив точность и полноту информации.

Обозначения

  • Обратите внимание на изменение уровня потолка или наклон, если это напрямую влияет на осветительные приборы и их установку.
  • Обратите внимание на особенности, зазоры, высоту готового потолка над чистым полом, выравнивание и другие важные элементы.
  • Сопоставьте план с условными обозначениями и ссылками на график освещения, детали и другие чертежи по мере необходимости.

Размеры

  • Измерьте расположение осветительных приборов и изменения в типах потолков, которые не очевидны. Найдите такие элементы, как колонны или существующие стены.
  • Размеры зазоров, выравниваний и других управляющих факторов.
  • Измерьте осветительные люки и другое структурное освещение или создайте их крупномасштабные чертежи и перекрестные ссылки.

Электрические схемы

Электрические схемы могут включать электрические розетки, телефоны, устройства связи и другие элементы, требующие электропитания. В небольших проектах эти предметы можно показывать вместе с освещением. Пример такого типа рисунка показан на рис. 14-18. В крупных коммерческих проектах план электроснабжения, часто называемый планом питания или питания/связи, показывает розетки и соответствующие электрические устройства отдельно (Рисунок 14-19). ). В большинстве случаев сантехника и предметы, такие как шкафы и другие встроенные элементы, показаны для более точного согласования расположения электрических силовых устройств. В некоторых случаях, например, в условиях открытого офиса, дизайнеры также предпочитают показывать мебель, поскольку во многих случаях она непосредственно связана с расположением электрических розеток (рис. 14-20). Дизайнер интерьеров подготавливает план питания, а затем направляет его инженеру-электрику, чтобы подробно описать схемы, размеры проводов, распределительные коробки и другие электрические характеристики. На планах небольших жилых домов чертеж передается непосредственно подрядчику по электроснабжению для выполнения работ в соответствии с принятой практикой.

Телефон и другие системы связи также обычно показаны на электрической схеме. Расположение телефонов, систем громкой связи, компьютерных терминалов, переговорных устройств и систем безопасности является обязанностью дизайнера интерьера по согласованию со специалистами. Проектировщик рисует план питания/коммуникаций, на котором схематически показано, где требуется питание для специального оборудования. Символы для электрических устройств, как правило, привязаны к легенде, которая находится на том же листе, что и план. Инженер-электрик или другие системные специалисты составляют большую часть подробных спецификаций для этих устройств.

ЭЛЕКТРООБОРУДОВАНИЕ 4 ПЛАН ОСВЕЩЕНИЯ

В крупных коммерческих проектах отдельный план электроснабжения/электроснабжения с легендой определяет розетки и схемы. Многие архитектурные особенности и другие системы опущены, чтобы можно было легко прочитать электрический план.

План питания часто включает телефон и другие устройства связи.

В крупных коммерческих проектах отдельный план электроснабжения с легендой определяет розетки и схемы. Многие архитектурные особенности и другие системы опущены, чтобы можно было легко прочитать электрический план.

Масштаб электрических планов

Электрические планы коммерческих помещений обычно составляются в том же масштабе, что и планы этажей. Наиболее распространенным масштабом для коммерческих проектов является V8″ = 1′-0″ (1:100 метрический). Однако в сложных установках масштаб может быть увеличен до V4″ = l’-O” (метрический масштаб 1:50). Масштаб, в котором нарисован план, следует отметить и поместить либо рядом с заголовком, либо непосредственно под ним.

Стандарты составления электрических планов

На электрических планах должны быть показаны все внутренние и внешние стены, лестницы и крупные устройства, такие как печи, водонагреватели и т. д., которым требуется питание. Встроенные светильники и шкафы, например, в ванных комнатах и ​​кухнях, также должны быть нарисованы, чтобы лучше расположить электрические розетки и другие устройства. Стены должны быть нарисованы более тонкими линиями, чтобы они не доминировали на рисунке. Найдите розетки на стенах, где они должны быть установлены, и назовите размер над чистым полом (A.F.F.). Не забудьте отметить любые специальные требования, такие как защита от атмосферных воздействий (WP), раздельное подключение или специальные соединения. Общие электрические символы показаны на рис. 14-21.

Обозначение материалов

Электрические планы в основном представляют собой диаграммы. Хотя они нарисованы в масштабе, соответствующем планам этажей, электрические устройства часто слишком малы, чтобы изобразить их на чертеже в точном масштабе. Они нарисованы как увеличенный символ, чтобы их было легко распознать. Для упрощения чертежа такие материалы, как финишный пол и другие элементы, не очерчены.

Нанесение размеров на электрические планы

Электрические планы рисуются в масштабе, который обычно соответствует планам этажей. Нет необходимости в большом количестве размеров на электрическом плане, так как элементы могут быть расположены в масштабе на планах этажей. Тем не менее, в некоторых случаях размеры электрических розеток и других устройств должны быть рассчитаны таким образом, чтобы точно разместить их в легкодоступном месте, когда в здании есть люди. Это особенно верно для больших пространств стен, где масштаб невозможно точно определить путем масштабирования чертежа. В таких случаях следует давать ориентиры, которые легко получить в полевых условиях, измеряя размеры от лицевой стороны стены, колонны или воображаемой осевой линии помещения. Если для настенной розетки не указан горизонтальный размер, электрик разместит ее максимально близко к плану проектировщика. Электрик может предпочесть прикрепить розетку к стенной стойке, а не расположить ее между двумя стойками, если проектировщик не определил размеры конкретного места.

Хотя большинство электрических розеток не обязательно должны быть точно расположены, есть некоторые исключения, например, в этой зоне бара, где розетки должны соответствовать оборудованию.

ЧАСТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ ПЛАН

Контрольный список для электрических планов

Общее

  • Назовите чертеж, обратите внимание на его масштаб и укажите север (или исходное направление).
  • Назовите прилагаемый график электроснабжения и прикрепите его к схеме.
  • Добавьте примечания, чтобы разъяснить любые сокращения, которые обычно не распознаются.
  • Очистите план (или в САПР отключите лишнюю информацию), чтобы стены, пространства и основные электрические коды были четкими, темными и легко читаемыми.
  • Сопоставьте план электрических соединений с другими чертежами и таблицами, тщательно проверяя точность и полноту информации.

Обозначения

  • Обратите внимание на особые ситуации, например, устройства, поставляемые владельцем или другими лицами.
  • Обратите внимание на особенности, зазоры, расположение выпускных отверстий над чистовыми полами, шкафами и другими предметами.
  • Обратите внимание на выравнивание и другие важные элементы, влияющие на электрическую схему.

Размеры

  • Размеры расположения выпусков и изменения типов пола или стен, влияющие на установку выпусков.
  • Размеры выходов к стенам, углам или пересечениям стен и другим элементам, таким как колонны.
  • Рассчитать соответствующие выпускные отверстия на нужном расстоянии от чистого пола (A. F.F.).
  • Размеры зазоров, выравниваний и других управляющих факторов.

Механические системы здания обычно в совокупности называются системой HVAC (отопление, вентиляция и кондиционирование воздуха). Система HVAC обеспечивает комфортную среду для жителей здания. Система делает больше, чем обеспечивает отопление зимой и охлаждение летом. Он подает свежий воздух, циркулирует по внутренним помещениям и удаляет спертый воздух и запахи. Он также может обрабатывать воздух для контроля влажности, пыли, пыльцы и других нежелательных условий.

Водопроводная система в здании выполняет ряд различных функций, таких как подача воды людям и машинам за счет напора (водоснабжение) и отвод воды под действием силы тяжести (дренаж). Сантехника служит трем основным потребностям: она обеспечивает воду для потребления человеком, санитарный отвод отходов и механические системы. Вода может использоваться для оборудования или обслуживать автоматизированную спринклерную систему, как описано далее в этой главе в разделе «Планы водопровода».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
