Какой полипропилен лучше? Секреты выбора трубы для дома

Когда вы приходите в магазин за полипропиленовой трубой то глаза разбегаются не только от ассортимента и цвета, но и возникает один из главных вопросов: «Какой полипропилен лучше выбрать? С армированием или без?». Разбираемся ниже

Содержание

1 Что из себя представляет полипропилен?
2 Алюминий с внешней стороны трубы
3 Алюминий с внутренней стороны трубы
4 Полипропилен со стекловолокном
5 Полипропилен с базальтовым стекловолокном
6 Какой полипропилен лучше использовать?

Что из себя представляет полипропилен?

Полипропилен — это такой материал, который по своей природе подвержен значительному удлинению и расширению во время нагрева.

Пример:

Система горячего водоснабжения, длинной 10 м, смонтирована при температуре 20⁰С, а по трубе пройдет вода с температурой 100⁰С. При такой разнице температур каждый метр трубы может удлиниться на 12 мм, соответственно при длине трубы в 10 м, труба растянется на 12 см.

Именно поэтому во время проектирования и установки систем отопления или горячего водоснабжения данное свойство полипропилена нельзя оставить без внимания по ряду причин:

прямая труба пойдет некрасивыми волнами. Особенно если будет длинный участок;
Если трубы спрятали в стену, то велика вероятность нарушения декоративных покрытий на стене.

Армирование полипропиленовых труб сделано как раз для того, чтобы сократить линейное расширение при нагреве. При этом образуется что-то вроде жесткого каркаса, который не дает трубе удлиняться. При этом армированная труба не становится крепче, каркас служит лишь для того, что б сократить линейное удлинение. Стоит ли выбирать такой вид полипропилена? Читаем дальше про виды армировки.

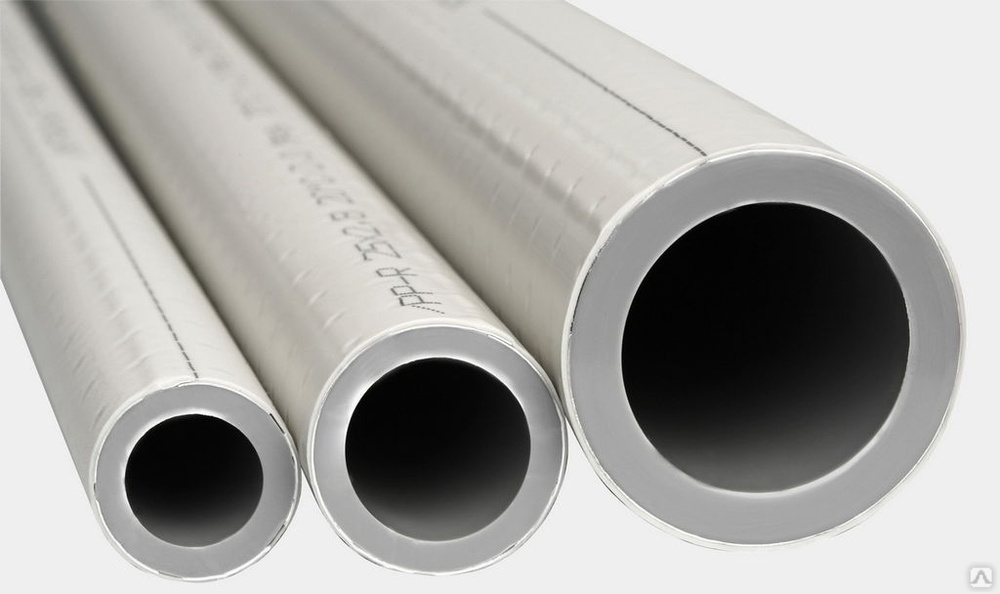

Алюминий с внешней стороны трубы

Алюминиевый слой не придает прочности трубе, так как в отличии от металлопластиковых труб для армирования полипропилена используется алюминиевая фольга толщиной от 0,1 до 0,5 мм. Но в тоже время прекрасно решает проблему линейного удлинения. Как говорилось выше, если без армирования 1 м полипропиленовой трубы при нагреве удлиниться почти на 12 мм, то в тех же условия при армировании алюминием с внешней стороны труба изменит свою длину лишь на 2 мм.

Алюминиевая фольга с полипропиленом соединяется с помощью специального клея. Армирование алюминием с внешней стороны происходит в такой последовательности:

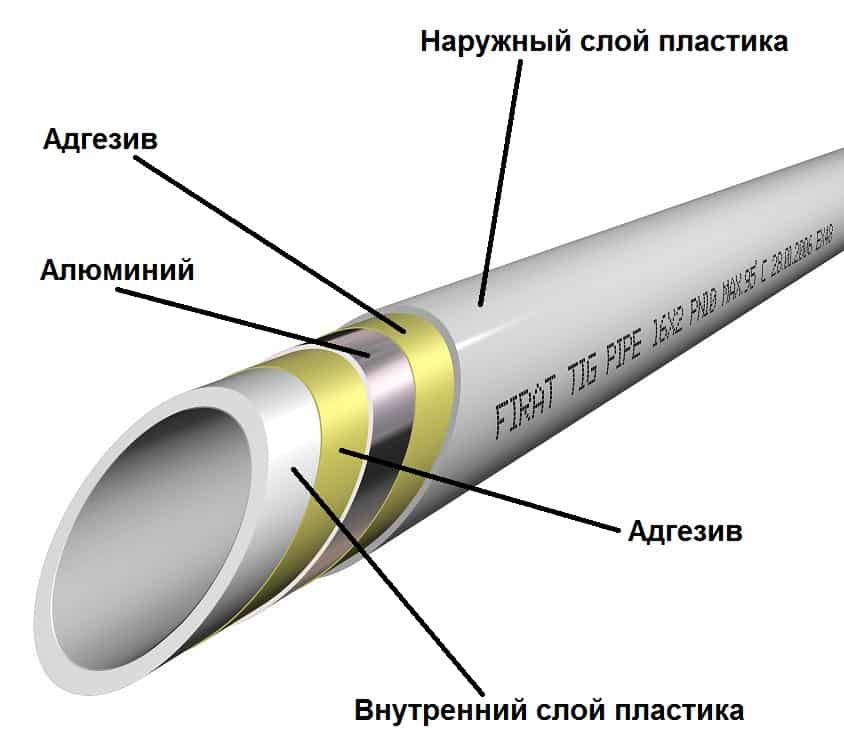

Полипропиленовая труба – слой клея – алюминиевая фольга – слой клея – слой полипропилена.

Качество клеевого соединения и самого полипропилена влияют на долговечность и срок службы такой трубы.

Достоинства армирования алюминием с внешней стороны:

Значительно сокращается линейное удлинение полипропиленовой трубы.

Недостатки армирования алюминием с внешней стороны:

Со временем на некоторых участка трубы могут образовываться вздутия.

Внешне кажется, что трубу в скором времени прорвет, но на самом деле это не так. Вздувается лишь внешний тонкий слой полипропилена, которым покрывается алюминиевая фольга.

Производители полипропиленовых труб допускают такие вздутия, так как это не влияет на прочность самой трубы. Основной толстый слой полипропилена остается не поврежденным. Вздутия могут образовываться из-за остаточной влаги во время производства. Этого недостатка бояться не стоит, система продолжит исправную работу и дальше не смотря на непрезентабельный вид.

Внешний слой необходимо зачищать перед сваркой так как внешний диаметр полипропиленовой трубы с алюминиевым армированием больше обычного.

Алюминий с внутренней стороны трубы

Такой метод армирования полипропиленовой трубы является одним из решений по устранению внешних вздутий. Хотя при таком методе все равно есть потенциальный риск возникновения вздутия слоев, с разницей только в том, что этого не будет видно пользователю. С такими небольшими вздутиями система продолжит работать и дальше.

Достоинства армирования алюминием с внутренней стороны:

Слой полипропилена между армировками довольно большой и ему гораздо тяжелее вздуться.

Недостатки армирования алюминием с внутренней стороны:

Возможное схлопывание слабых участков полипропиленовой трубы внутрь если допустить ошибку во время проектирования или эксплуатации системы. что повлечет за собой нарушение работы и возможно целостности системы.

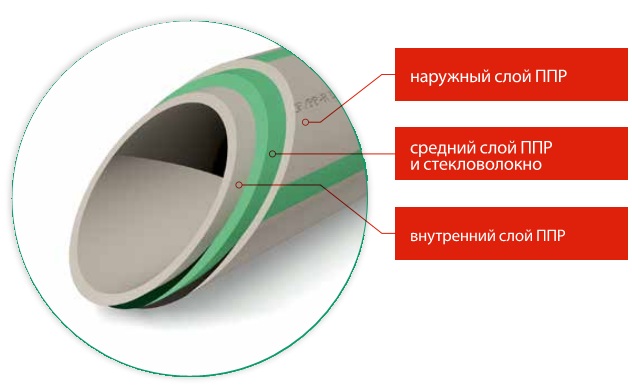

Полипропилен со стекловолокном

Наиболее популярными армирующим слоем на данный момент является стекловолокно. Выбирая полипропилен со стекловолокном вы увидите, что внутри и снаружи такой трубы полипропилен, а центральным слоем является стекловолокно. Однако все три слоя представляют собой единое целое, так как центральный слой стекловолокна изготавливается на основе полипропилена замешанного с волокнами стекла. Линейное удлинение таких труб немного больше чем при армировании алюминиевой фольгой и составляет около 2,5 мм при длине трубы в 1 м.

Полипропилен с базальтовым стекловолокном

Полипропиленовые трубы с армированием из базальтового волокна — это новейший тип труб четвертого поколения. Выбирая такой полипропилен, имейте в виду, что линейное удлинение таких труб такое же, как и при армировании стекловолокном. Однако данный тип армирования имеет ряд существенных преимуществ:

Высокая термостойкость и устойчивость к перепадам давлений.
Высокая прочность трубы.
Такая труба имеет большее внутренне-проходное сечение и соответственно меньшую толщину стенки.

Нет особой разницы какую полипропиленовую трубу вы выберете, армированную стекловолокном или базальтом, на характеристики это никак не влияет. Разница только в технологии изготовления. Существует много компаний, которые производят полипропиленовые трубы с одинаковыми рабочими характеристиками, но разной армировкой.

Так все-таки какой полипропилен лучше?

Трубы без армирования алюминиевой фольгой гораздо проще монтируются. Такие трубы не нуждаются в предварительной обработке перед сваркой, не вдуваются и не схлопываются. Тогда возникает вопрос, почему имея ряд существенных недостатков данный вид армирования до сих пор используется? На самом деле существует такое понятие как «кислородопроницаемость». Воздух, который проникает через стенки трубы, попадает в теплоноситель. Воздух в системе отопления может ей навредить, так как возрастает шанс появления корозии. Полипропиленовые трубы, армированные сплошным слоем алюминиевой фольги полностью не проницаемые для кислорода. Труба, армированная перфорированным алюминием, пропускает кислород, однако не в таких объемах как труба без армировки вовсе.

Сейчас в качестве кислородного барьера стали применять трубы со слоем из этиленвинилового спирта с внешней стороны трубы, что препятствует проникновению кислорода в теплоноситель. Можно сделать вывод, что в скором времени трубы с армированием алюминиевой фольгой просто перестанут производить. Потому как существуют другие виды армирования, которые не имеют таких же недостатков как этот.

Выводы:

Армировка нужна для компенсации линейного удлинения при нагреве.
Армировка существует из алюминия в виде сплошной фольги снаружи трубы и внутри. Перфорированный алюминий – снаружи.
Армированная труба стекловолокном или базальтом заменяет алюминиевую армировку в системах водоснабжения. Дополнительны антидиффузионный слой делает ее пригодной для монтажа в системах отопления.

Какой полипропилен лучше использовать?

Опираясь на полученную информацию, вы можете четко представить для чего и какое армирование необходимо. В каждом конкретном случае определить наиболее выгодный для себя вариант. Где-то можно приобрести полипропиленовые трубы с алюминиевым армированием для компенсации проникновения кислорода. Для быстрого монтажа системы выбрать полипропилен базальтовый или армировкой из стекловолокна, если речь идет не об системах отопления.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

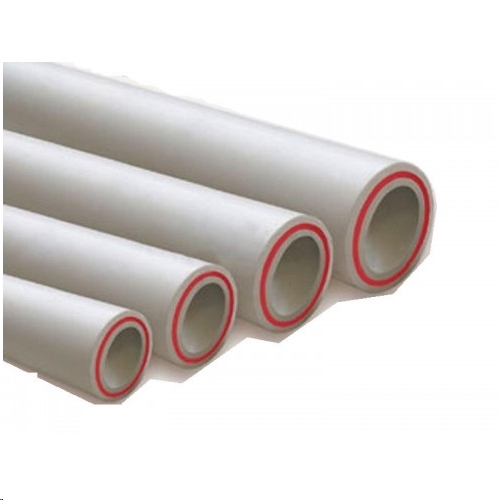

Трубы полипропиленовые армированные стекловолокном для отопления и алюминием

Применение в отопительной системе полипропиленовых труб значительно упростило монтажные работы. При этом качественные показатели не снизились. Стекловолокно, применяемое для армирования, позволило создать прочные изделия. По своим качественным характеристикам данный материал не уступает алюминию, но при этом монтаж такой же простой и надежный, как обычных пропиленовых изделий.

Характеристики и свойства

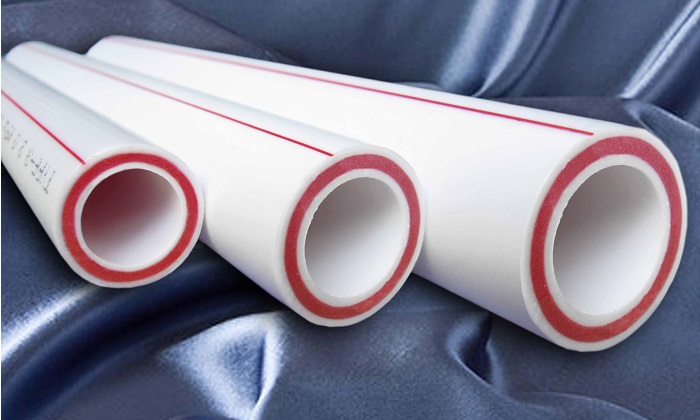

Армированный полипропилен обладает высокими защитными свойствами и качественными характеристиками. Армирование при помощи стекловолокна позволяет создать трехслойную конструкцию. Внешний и внутренний слои – это полипропиленовые вставки. Стекловолокно находится между основными слоями. Такие трубы имеют специальную маркировку – PPR-FB-PPR.

Слой стекловолокна сливается с основной массой, что предотвращает нарушение целостности конструкции. Материал обладает низкой теплопроводностью. Это дает возможность сохранять температуру теплоносителя.

Изделия с применением стекловолокна не расслаиваются и отличаются превосходной стойкостью.

Монтажные работы выполняются с помощью сварки и не требуют калибровки и зачистки отрезков.

Основные преимущества

Полипропиленовые трубопроводы обладают отличными свойствами:

не подвержены коррозии, это удлиняет срок службы в несколько раз;
способны выдерживать высокое рабочее давление;
устойчивы к биохимическим и химическим воздействиям;
имеют невысокие показатели гидравлического сопротивления, что сводит потерю напора к минимальному значению;
очень прочные и надежные;
полностью безопасны для человека.

Кроме этого, используя полипропиленовые фитинги, можно создать сложные конфигурации и формы. По показателям прочности полипропилен намного лучше аналогичных строительных материалов. Но при нагревании может деформироваться: увеличиваться в размерах и терять нужную жесткость.

Именно для устранения таких проблем и было решено применять стекловолокно. Это необычный твердый каркас, который призван удерживать полимер в стандартном состоянии.

Конструкция со стекловолокном способна выдерживать значительные нагрузки. При этом повышается пластичность и жесткость изделия.

Важным преимуществом труб, армированных стекловолокном, является длительный срок эксплуатации, достигающий 50 лет.

Назначение и применение

Благодаря своим уникальным характеристикам, полипропиленовые трубы применяют в различных системах: водопроводных, канализационных и отопительных. На возможности применения таких трубопроводов влияет значение их диаметра.

Трубы диаметром 20 см и больше могут использоваться для отопления в общественных помещениях с большим потоком людей: торговые центры, гостиницы и больницы. Изделия, имеющие диаметр от 20 до 30 мм, отличаются хорошей пропускной способностью и применяются для отопления в частных домах.

20-миллиметровые трубопроводы используются для систем горячего водоснабжения, а для стояков в ход идет продукция с диаметром 25 мм.
Изделия диаметром меньше 17 мм применяются при монтаже теплых полов.

Для армированных стекловолокном труб находится применение и в сельском хозяйстве. Например, для организации оросительных, дренажных систем, а также для отведения почвенных и сточных вод.

Благодаря высокой устойчивости к химическим агрессивным средам полипропиленовые трубы востребованы в промышленных отраслях. Их используют для транспортировки химических растворов и сжатого кислорода.

Сравнительные характеристики

Важным преимуществом трубопроводов, армированных стекловолокном, можно считать минимальный показатель линейного расширения, что способствует большей прочности.

Кроме стекловолокна для усиления конструкции используется также алюминий. Армирование алюминием создает многослойную структуру, в которой алюминиевая прослойка находится под тонким полипропиленовым слоем. Она как бы врастает в него, в результате получается надежное соединение.

Этот способ усиления труб позволяет получить отличные эксплуатационные характеристики. Но есть и свои недостатки. Монтаж труб с алюминием осложняется из-за необходимости зачистки отдельных областей армирующего слоя. Эта процедура требует серьезного подхода и определенных знаний.

Конструкцию, армированную стекловолокном, перед свариванием не нужно зачищать. В этом ее основное преимущество.

Слой из стекловолокна используется в качестве кислородного барьера. Поэтому такие трубы спокойно можно применять в различных системах отопления.

Алюминий или стекловолокно?

Изделия со стекловолокном обладают следующими особенностями по сравнению с трубами, усиленными алюминием:

коэффициент расширения меньше на 75 % в отличие от аналогов с алюминием;
есть возможность увеличить расстояние между опорами, что позволяет сэкономить на монтажных работах;
значительно увеличиваются сроки службы;
теплопроводность таких труб ниже, чем у изделий, армированных алюминием;
повышенное значение проводимости теплоносителя.

Если вы планируете провести установку системы отопления своими силами, то лучше выбрать материал с применением стекловолокна.

Критерии выбора труб

Выбирая нужный вариант для отопления, следует обратить внимание на следующие параметры:

значение диаметра.
максимальная температура.
предельное рабочее давление.
устойчивость к химическому воздействию.
особенности линейного расширения.

Чем меньше нагрузка на трубы, тем больше их срок службы. Перед тем как сделать выбор, надо определиться с типом водоснабжения и функциональной нагрузкой. Также важно ознакомиться с основными этапами установки системы отопления.

Особенности монтажа

Полипропиленовые конструкции монтируются специальным сварочным аппаратом. Во время работ следует соблюдать определенную последовательность. В составе изделий отсутствует металл, поэтому нужные участки просто необходимо отмерить и отрезать кусачками. Затем делается фаска для герметичного и плотного соединения, для этого используется специальный станок.

Сварку труб нужно выполнять предназначенным для этих целей инвертором, каждая марка полипропиленовых изделий имеет свою температуру для варки. После того как шов остынет, коммуникации готовы к эксплуатации.

Пластмасса, армированная стекловолокном, по сравнению с алюминием

Стеклопластик представляет собой композитный материал, состоящий из стекловолокна и композитной матрицы. Этот композит превращает стеклопластик в совершенно особый материал с различными физическими и механическими свойствами в зависимости от состава и производственного процесса. Таким образом, в зависимости от применения GRP может быть изменен соответствующим образом, чтобы наилучшим образом соответствовать требованиям. В нашей статье “Армированный стекловолокном пластик (GRP) – определение” мы собрали для вас всю важную информацию о GRP. Общими областями применения стеклопластика являются, например, производство автобусов, прицепов и грузовых автомобилей или строительная отрасль.

Алюминий — это химический элемент (Al) и металл, особенно легкий металл. Это самый распространенный металл на земле, он имеет серебристо-белый цвет. Сырьем является руда бокситов, добываемая открытым способом. Бокситы сначала превращаются в оксид алюминия, также известный как глинозем, с помощью химического процесса. Оксид алюминия превращается в алюминий электролизом. В конечном итоге желаемая форма металла получается с помощью таких процессов, как прокатка, ковка, экструзия или гибка. Хорошо известные изделия из алюминия включают алюминиевую фольгу, кабели, банки и даже компоненты для транспортных средств.

Будь то окна, дома на колесах или коммерческий транспорт: мнения расходятся в отношении того, что лучше — алюминий или пластик. Оба материала имеют свои преимущества и недостатки, и, в зависимости от применения, недостаток может также стать преимуществом. Например, проводимость: алюминий является очень хорошим электрическим проводником и поэтому популярен в электротехнике, например, в качестве материала проводника в микросхемах. GRP, с другой стороны, не является проводником.
Наоборот: стеклопластик даже обладает изоляционными свойствами и поэтому часто используется вдоль железнодорожных путей, например, для защиты рабочих или пешеходов от тягового тока. Поэтому от области применения полностью зависит, является ли электропроводность преимуществом или недостатком.

При точном сравнении материалы различаются по разным аспектам:

Если сравнить свойства пластика, армированного стекловолокном, и алюминия, можно увидеть, что стеклопластик во многих отношениях имеет преимущества перед алюминием. Стеклопластик не только чрезвычайно легкий, но и гибкий. Алюминий также является относительно легким и гибким, но всегда существует риск перекручивания материала и последующего образования вмятин. Армированный стекловолокном пластик обеспечивает оптимальную изоляцию. GRP не только обеспечивает превосходную теплоизоляцию, так как имеет значительно более низкую теплопроводность, чем алюминий, но также очень хорошо изолирует звук. Это особенно выгодно для домов на колесах или кабин водителя в коммерческих транспортных средствах. Стеклопластик снижает уровень шума, производимого в условиях града или дождя, так что ничто не помешает вашему спокойному путешествию. GRP также имеет высокие оценки в отношении очищаемости. В нашей статье «Какой материал легко чистить?»

Что делает GRP таким особенным?

Пластик, армированный стекловолокном (GRP), представляет собой композитный материал, состоящий из пластиковой матрицы и стекловолокна. Но что делает этот материал таким особенным? Небольшой вес при высокой механической прочности, устойчивость к химическим веществам, коррозии и ультрафиолетовому излучению – вот лишь некоторые из его свойств. Узнайте больше в официальном документе:

Наиболее важные свойства стеклопластиковых листов
Основные преимущества стеклопластиковых листов
Как выгодно использовать материал

Jetzt Загрузить!

Загрузите сейчас бесплатно!

Алюминий и пластмасса используются в самых разных отраслях промышленности. Однако у большинства отраслей есть одна общая черта: они не защищены от внешних воздействий. Солнечный свет, дождь и град — вот лишь несколько факторов, которые могут повредить материалы. Стеклопластик или алюминий – какой материал лучше в этом случае? Как работают два материала

1. Коррозионная стойкость

Если вещество со временем разрушается под воздействием других веществ, находящихся поблизости, это называется коррозией. Последствия коррозии видны не только на поверхности материала, в худшем случае также может быть нарушено функционирование компонента. Чтобы проверить коррозионную стойкость материала, большинство материалов проходят испытание в солевом тумане. Во время испытаний материалы помещают в климатическую камеру и непрерывно смачивают раствором хлорида натрия. Это ускоряет накопление коррозии, и быстро становится очевидным, насколько устойчивы материалы к коррозии.

2. Стойкость к атмосферным воздействиям

Если принять во внимание устойчивость к солнечному свету или граду, оба материала имеют разные преимущества. Алюминий устойчив к УФ-излучению и имеет блестящую поверхность, которая не так быстро выгорает на солнце и не желтеет в результате погодных условий, что может произойти с стеклопластиком. Однако, если поверхность стеклопластика покрыта гелькоутом, она также чрезвычайно устойчива к ультрафиолетовому излучению и атмосферным воздействиям. Кроме того, поверхность материала GRP более устойчива к граду или камню, что приводит к меньшему количеству вмятин на поверхности. Что касается крыши автомобиля из стеклопластика, это также может привести, например, к удешевлению страховых тарифов.

3. Царапины

Стеклопластик и алюминий в основном одинаково устойчивы к царапинам, но при точном сравнении царапины на стеклопластике менее заметны, чем на алюминии. Опять же, секрет заключается в сочетании стеклопластика с высококачественным гелькоутом. Пластик химически связывается с этим слоем гелькоута в процессе производства, что делает композит очень прочным. Кроме того, слой гелькоута обеспечивает большую толщину, чем обычная покраска. Эти два отличия снижают риск проникновения царапин на весь гелькоут. И даже если это произойдет, это не так уж плохо, потому что: В отличие от краски дополнительного цвета, как в случае с алюминием, GRP и гелькоут могут быть выполнены в сплошном цвете, что делает царапины менее заметными.
Последующая окраска, например, на алюминии, может привести к тому, что слой со временем отслоится, поэтому алюминиевые верхние покрытия часто приходится перекрашивать из-за царапин, отслаивания или коррозии. Поверхностный ремонт можно выполнить на обоих материалах путем перекрашивания, но стеклопластик менее подвержен царапинам и экономит деньги. Последующие расходы могут быстро стать очень дорогими, поэтому девиз: Тщательно переосмыслить выбор материала и тем самым сократить ненужные расходы.

Царапина на стеклопластике Царапина на алюминии
Поделиться этой публикацией
Больше информации
Архитектура и дизайнМодульные здания привлекают все больше внимания и становятся настоящим трендом. И не зря. Что такое модульное строительство и в чем его преимущества?
Стандарты и условияКрыша зала не должна способствовать распространению огня. Как раз наоборот: оно должно иметь сдерживающий эффект. Поэтому DIN 18234 определяет меры по минимизации распространения огня через крышу, в том числе и для световых люков.
Стандарты и условия Транспортные средства последней мили делают конечную транспортировку товаров более экологичной и эффективной. Что стоит за этим типом транспортных средств и какие проблемы стоят перед отраслью?
Архитектура и дизайнАрхитектура играет все более важную роль в секторе здравоохранения. Планировщики мегабольниц в Дании уделяют особое внимание одному моменту: дневному свету.
преимущества и недостатки стеклопластиковой и алюминиевой арматуры
При монтаже трубопроводов для подачи горячей воды или систем отопления часто возникает вопрос о поиске альтернативы дорогостоящим трубам из меди и других видов металла. В качестве их аналога лучше всего подходят изделия из полипропилена. Но у обычных полипропиленовых конструкций много недостатков. Поэтому современные производители стали выпускать еще один вид полипропиленовых труб – изделия с армированием из стекловолокна.
Армированные полипропиленовые трубы – один из лучших вариантов для монтажа систем отопления
Что такое полипропилен?
Полипропилен представляет собой материал, который по самой своей природе подвергается значительному удлинению и расширению при нагревании.
Пример:
Система горячего водоснабжения длиной 10 м монтируется при температуре 200С, по трубе будет проходить вода с температурой 1000С. При таком перепаде температур каждый метр трубы может удлиниться на 12 мм, соответственно при длине трубы 10 м труба удлинится на 12 см.
Именно поэтому при проектировании и монтаже систем отопления или горячего водоснабжения нельзя игнорировать это свойство полипропилена по ряду причин:
прямая труба пойдет некрасивыми волнами. Особенно, если есть длинный участок;
Если трубы спрятаны в стене, то велика вероятность нарушения декоративного покрытия на стене.
Армирование полипропиленовых труб делается именно для того, чтобы уменьшить линейное расширение при нагреве. При этом образуется что-то вроде жесткого каркаса, который препятствует удлинению трубы. При этом армированная труба не становится прочнее, каркас служит лишь для уменьшения линейного удлинения. Стоит ли выбирать этот вид полипропилена? Читаем далее о видах армирования.

Проблемы с полипропиленом
Нет худа без добра. Отличный пример позитивного мышления. К сожалению, верно и обратное: без худа без добра не бывает. В адрес полипропиленовых труб уже было столько похвал, что они просто не могут не иметь недостатков.
Действительно, в некоторых случаях лучше использовать другие материалы, чем полипропилен.
Причины кроются в свойствах самого материала:
Полипропилен – легкоплавкий пластик;
Имеет большой коэффициент теплового расширения.
Обратим внимание на его проблемы.
Температура
Температура плавления полипропилена 175 С. Однако размягчаться он начинает при значительно более низких 140 С. Что касается гарантированной температуры, при которой полипропиленовая труба должна гарантированно работать – это всего 95 градусов Цельсия (и даже меньше). для некоторых сортов)…
С чем связано такое значительное успокоение с температурой – уже писалось не раз. Теперь отметим только, что при одновременном воздействии на материал высокого давления и высокой температуры он значительно менее стабилен, чем при воздействии каждого из факторов в отдельности.
Плавится, как плавится
Тепловое удлинение
Все материалы расширяются при нагревании. Одни меньше, другие больше. Полипропилен очень сильно расширяется.
Это неудобно по следующим причинам:
Эстетика … Длинная прямая труба, вытянутая, едет неопрятными волнами.
Явная деформация при нагреве. Труба стала слишком длинной для места, где она установлена
Целостность декоративных покрытий … Если трубы будут утоплены под стяжку на полу или в настенном покрытии, то при удлинении они неизбежно вызовут растрескивание покрытия через некоторое время.
Ничего красивого, правда?
Алюминий снаружи трубы
Труба алюминиевая армированная
Слой алюминия не придает прочности трубе, так как в отличие от металлопластиковых труб для армирования используется алюминиевая фольга толщиной от 0,1 до 0,5 мм полипропилен. Но при этом прекрасно решает проблему линейного удлинения. Как было сказано выше, если без армирования 1 м полипропиленовой трубы при нагревании удлиняется почти на 12 мм, то в тех же условиях при армировании снаружи алюминием труба изменит свою длину всего на 2 мм.
Алюминиевая фольга с полипропиленом склеивается специальным клеем. Армирование алюминием снаружи происходит в следующей последовательности:
Полипропиленовая труба – клеевой слой – алюминиевая фольга – клеевой слой – полипропиленовый слой.
Качество клеевого шва и самого полипропилена влияет на прочность и срок службы такой трубы.
Преимущества внешнего армирования алюминием:
Значительно снижается линейное удлинение полипропиленовой трубы.
Недостатки внешнего армирования алюминием:
Со временем на некоторых участках трубы могут образоваться вздутия.
Внешне кажется, что труба скоро лопнет, но на самом деле это не так. Взорван только внешний тонкий слой полипропилена, покрывающий алюминиевую фольгу.
Производители полипропиленовых труб допускают такие утолщения, так как это не влияет на прочность самой трубы. Основной толстый слой полипропилена остается неповрежденным. Вздутия могут образовываться из-за остаточной влаги при производстве. Бояться этого недостатка не стоит, система будет исправно работать и дальше, несмотря на свой непрезентабельный вид.
Внешний слой должен быть зачищен перед сваркой, так как внешний диаметр полипропиленовой трубы, армированной алюминием, больше, чем обычно.
Типы армированных полипропиленовых труб. Маркировка товара
На данный момент рынок расходных материалов для систем отопления имеет богатый выбор. Заслуживает внимания маркировка продукции, благодаря которой мы можем получить всю необходимую информацию о рабочих параметрах трубы и эксплуатационных возможностях. Для полипропиленовых армированных труб ключевую роль играет маркировка. На основе информации мы сможем правильно и точно подобрать необходимый тип, вид товара.
Начнем с классификации полипропиленовых труб, которая основана на разнообразии продукции. Синтетические расходные материалы делятся на следующие виды:
Первый тип – изделия из гомополипропилена имеют индекс PPH (H – гомополимер). Этот тип характеризуется высокой прочностью. Они широко используются в системах холодного водоснабжения.
Второй тип – это трубы, содержащие блок-сополимер (Б – блок-сополимер). Эти расходные материалы маркируются индексами PPB и могут применяться в низкотемпературных системах отопления (теплые водяные полы).
Третий тип является наиболее распространенным. Изделия используются для теплых полов и горячего водоснабжения. Такие трубы маркируются PPR, где R — статистический сополимер. Обычно именно этот вид изделий изготавливают армированным. К существующей маркировке ППР добавляется буква С, означающая повышенные требования к температурным скачкам (до 950С).
Европейская аббревиатура ПП соответствует русскоязычному варианту ПП, что означает полипропилен.
Далее после обозначения принадлежности изделия к виду материала идут обозначения, характеризующие значение номинального рабочего давления. Для этого используются индексы PN. На бытовом уровне для систем водоснабжения и отопления обычно используют армированные трубы с показателями PN20, PN25. Эти два типа оптимальны для систем отопления, как для централизованного варианта отопления, так и в сочетании с индивидуальными отопительными приборами. Отличие в том, что изделия с индексом ПН20 армированы стекловолокном, а с индексом ПН25 имеют алюминиевую прослойку.
Важно!
В отличие от обычных расходных материалов из полипропилена, как PN20, так и PN25 имеют низкий коэффициент теплового расширения. У изделий, армированных стекловолокном, этот показатель на 5-7 % выше, чем у фольгированных полипропиленовых труб.
Требуемое качество, соответствие товара заявленным параметрам можно получить, приобретая оригинальную, брендовую продукцию. Цена – это аспект, на основании которого можно определить подделку из брендового расходного материала. Армирующий компонент – стеклохолст может быть разного цвета, оранжевого, синего, красного или зеленого цвета. Цветовая гамма не играет никакой роли. Некоторые производители, помимо существующих обозначений, наносят по поверхности трубы полосы:
красная полоса, область применения – трубопроводы с горячей водой или теплоносителем;
синяя полоса, изделия применяются для холодного водоснабжения;
два цвета – универсальность линейки.
Так выглядит стандартная маркировка на изделии.
Алюминий на внутренней стороне трубы
Этот метод армирования полипропиленовой трубы является одним из решений для устранения внешних вздутий. Хотя потенциальный риск вздутия при этом методе все же есть, единственное отличие состоит в том, что он не будет виден пользователю. При таких небольших неровностях система продолжит работу.
Преимущества внутреннего армирования алюминием:
Слой полипропилена между армированием довольно большой и ему гораздо труднее набухнуть.
Недостатки армирования алюминием внутри:
Возможно обрушение слабых участков полипропиленовой трубы внутрь, если допустить ошибку при проектировании или эксплуатации системы. что повлечет за собой неисправность и, возможно, целостность системы.
Критерии выбора
Изучая представленные на рынке полипропиленовые трубы, решают, какие из них выбрать по совокупности основных эксплуатационных параметров.
Рабочее давление
Параметр при маркировке обозначается буквами PN. Выбор значения определяется характеристиками системы. При частых гидравлических ударах или необходимости периодически герметизировать обычные трубопроводы оптимально выбирать изделия марки PN20, а для высоких температур, характерных для систем отопления (от +70°С) подходят трубопроводы PN25 с композитным или стеклопластиковым армированием. .
Давление в системах напольного и автономного отопления, как правило, меньше (до 10 атмосфер), поэтому для их монтажа подходят полипропиленовые трубы PN20 с монолитным или перфорированным алюминиевым армированием.
Подвод воды к радиатору отопления полипропиленовыми трубами
Рабочая температура теплоносителя
Какие полипропиленовые трубы лучше для отопления зависит от типа системы. Благодаря тому, что температура теплоносителя в системах типа «теплый пол» ниже (обычно до +40°С), возможно применение не только труб с любым типом армирования, но и изделий из цельного состав.
В системах радиаторного типа с температурой теплоносителя около +85°С можно использовать любые армированные полипропиленовые трубы.
Диаметр трубы
Какой диаметр полипропиленовой трубы выбрать для отопления? Важно, чтобы он соответствовал потребностям системы и обеспечивал прохождение необходимого количества теплоносителя в единицу времени.
Для больших объектов (большие сауны, гостиницы, больницы и т. д.) потребуются трубы от 200 мм и более.
При монтаже систем отопления в частных домах необходимый проход воды обеспечат трубы 20-32 мм. Их легко проложить самостоятельно, в том числе придав необходимый изгиб.
Трубы полипропиленовые отопительные с армированием применяются также для монтажа линий горячего водоснабжения. В этом случае выбирайте диаметр 20 мм, а для подступенков оптимальны изделия 25-32 мм.
В системах центрального отопления используются трубы диаметром 25 мм.
Для теплого пола достаточно 16 мм.
Сложная автономная система отопления потребует использования труб различного диаметра.
Перечисленные выше рекомендации следует считать основными и перед покупкой и монтажом труб отопления сделать выбор с учетом особенностей конкретного объекта и даже отдельных линий системы.
Например, при устройстве отопления в частном доме с однотрубной системой радиаторы подключаются последовательно к магистральной магистрали. Для установки такого кольца потребуются трубы 32-40 мм, а для отводов к радиаторам – до 26 мм.
При двухтрубной системе принцип отопления другой. Параллельная работа подающей и обратки снижает давление в магистралях, поэтому следует выбирать трубы меньшего диаметра – до 30 мм.
Диаметры полипропиленовых труб для отопления – таблица соответствия внутренних и наружных размеров
Полипропилен со стекловолокном
Самый популярный армирующий слой на данный момент – стекловолокно. Выбирая полипропилен со стекловолокном, вы увидите, что внутри и снаружи такой трубы полипропилен, а центральный слой – стекловолокно. Однако все три слоя составляют единое целое, так как центральный стеклопластиковый слой выполнен на основе полипропилена, смешанного со стекловолокном. Линейное удлинение таких труб несколько больше, чем при армировании алюминиевой фольгой и составляет около 2,5 мм при длине трубы 1 м.
Преимущества нового материала
Армированный полипропилен – современный высокотехнологичный материал, который успешно применяется при производстве трубопроводов. Он намного легче металла, обладает эластичностью и высоким уровнем химической и коррозионной стойкости. Кроме того, материал экологически чистый.
Армированные полипропиленовые трубы имеют достаточно низкую стоимость и их монтаж не представляет особых сложностей даже для непрофессионалов. Следует отметить, что трубопроводы из этого материала привлекательны внешне и очень редко дают протечки. Такая неприятность может случиться только из-за ошибок, допущенных при монтаже.
Кроме внутренних систем отопления и водоснабжения полипропилен армированный применяется в системах канализации, вентиляции, наружного водоснабжения, в сельском хозяйстве и промышленности. Существует две разновидности этого материала. Преимущества и недостатки каждого из них мы рассмотрим в этой статье.
Полипропиленовые с базальтовым стекловолокном
Полипропиленовые трубы, армированные базальтовым волокном – новейший тип труб четвертого поколения. При выборе такого полипропилена учитывайте, что линейное удлинение таких труб такое же, как у стеклопластиковой арматуры. Однако данный вид армирования имеет ряд существенных преимуществ:
Высокая термическая стабильность и устойчивость к перепадам давления.
Высокая прочность трубы.
Такая труба имеет большее внутреннее проходное сечение и, соответственно, меньшую толщину стенки.
Неважно, какую полипропиленовую трубу вы выберете, армированную стекловолокном или базальтовую, на характеристики это никак не влияет. Отличие только в технологии изготовления. Существует множество компаний, выпускающих полипропиленовые трубы с одинаковыми характеристиками, но разным армированием.
Так какой полипропилен лучше?
Трубы без армирования алюминиевой фольгой намного проще в монтаже. Такие трубы не нуждаются в предварительной обработке перед сваркой, не продуваются и не разрушаются. Тогда возникает вопрос, почему, имея ряд существенных недостатков, этот вид армирования все же используется? На самом деле существует такое понятие, как «кислородопроницаемость». Воздух, проникший через стенки трубы, попадает в теплоноситель. Воздух в системе отопления может навредить ей, так как увеличивается вероятность коррозии. Полипропиленовые трубы, армированные сплошным слоем алюминиевой фольги, полностью не пропускают кислород. Труба, армированная перфорированным алюминием, пропускает кислород, но не в таких объемах, как труба вообще без армирования.
Сейчас в качестве кислородного барьера стали использовать трубы со слоем этиленвинилового спирта на внешней стороне трубы, препятствующим попаданию кислорода в теплоноситель. Можно сделать вывод, что скоро трубы с армированием алюминиевой фольгой просто перестанут выпускаться. Потому что есть и другие виды армирования, не имеющие таких недостатков, как этот.
Выводы:
Армирование необходимо для компенсации линейного удлинения при нагреве.
Армирование выполнено из алюминия в виде сплошной фольги снаружи трубы и внутри. Перфорированный алюминий – снаружи.
Труба армированная стекловолокном или базальтом заменяет алюминиевую арматуру в системах водоснабжения. Дополнительный антидиффузионный слой делает его пригодным для установки в системах отопления.
Особенности монтажа
Принцип сборки водопроводной или отопительной системы из армированных труб такой же, как и в общем случае: трубы нарезаются по размеру, снимаются фаски, трубы и фитинги для полипропиленовых труб прогреваются специальной простой паяльник, после чего они объединяются в одну точку пространства-времени. Несколько секунд — и вместо двух частей одна, абсолютно монолитная.
Однако есть отличие: полипропиленовые трубы, армированные алюминием, требуют еще одной технологической операции. Это развертка. Перед тем, как просунуть трубу в насадку паяльника для полипропиленовых труб, нужно снять с нее алюминиевый слой. Ничего сложного: труба вставляется в простую гильзу с ножами, один-два оборота — и готово.

Ручная зачистка для труб может быть такой
Для труб с алюминиевым слоем внутри используется чуть более хитрый инструмент – торцеватель.
