Отопление в частном доме – схемы и процесс создания
Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.
Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.
Как работает отопление
Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.
Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.
Из чего состоит
В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.
- Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
- Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
- Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.
- Радиаторы – передают энергию воздуху.
- Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
- Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.
- Фильтр очистки – небольшой обязательный элемент.
Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.
Дополнительные элементы системы
- Краны шаровые – два режима работы «открыл-закрыл».
- Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
- Клапаны дух-трех-ходовые – автоматические регуляторы потока.
- Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
- Краны Маевского – ручные воздухоотводчики, для спуска воздуха.
Чем топить
Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.
- Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.
- Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
- Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
- Пеллеты – «автоматизированые дрова», удобней, но дорого.

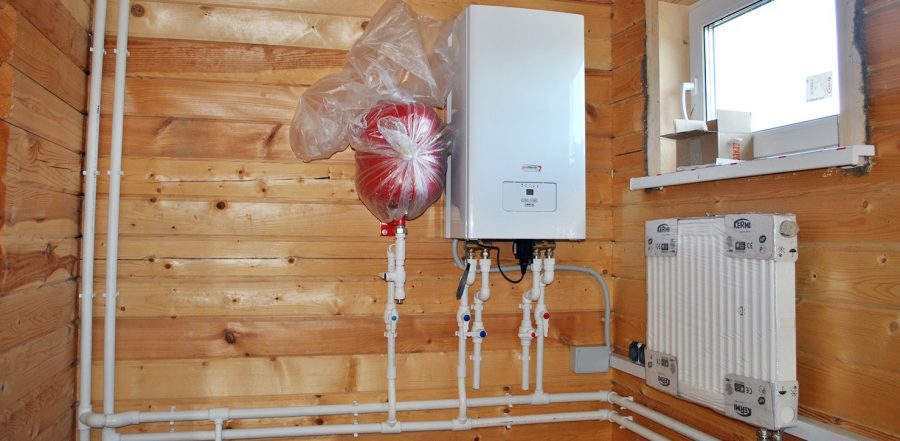

- Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.
Подробней, чем лучше топить дом можно прочитать здесь…
Какой котел поставить
Какая мощность отопления будет в самый раз?
- С электрическим понятно – сколько разрешит энергонадзор, столько и поставим. Котел скорее всего будет в качестве резервного (или ночного) теплогенератора.
- Но с мощностью газового автоматизированного не стоит сильно перебарщивать, так как слишком мощный агрегат будет работать во вредном режиме с частыми остановками. Лучше взять с запасом мощности 20% от расчетных теплопотерь.
Не считаем теплопотери
Точный расчет теплопотерь частного дома может произвести только научно-исследовательская организация. Влияют множество факторов, например, площадь освещаемой солнцем стены и угол ее расположения к солнцу…. На практике, владельцу дома такие данные вообще не нужны.
Точность подбора мощности отопления тут же будет снивелирована, к примеру, заменой окна, выросшим деревом, другим качеством газа, плохим монтажем…
С теплоплотерями все просто – их значения, для определения мощности отопления, грубо принимаются из расчета 1 кВ на 10 м кв. Если такой мощности в итоге окажется мало, то увеличивать ее, при нынешний ценах на энергоносители, — не выгодно. Правильно будет модернизировать дом, утеплять…
Как побороться с холодом в доме
Достаточно знать, что котел не должен быть слабее 10 кВт на 100 м кв. А если при этих условиях, будет прохладно, то и 20 кВт могут не помочь, потому, что хозяин из своего кармана отапливает космическое пространство, которое нагреть сложно.
Прежде всего нужно побороть сквозняки любыми методами и организовать нормальную вентиляцию – как делается вентиляция чтобы сберечь тепло
Дальше нужно перебороть холодный чердак, или крышу и обеспечить их нормативным слоем утепления. Например – утепляем крышу лучшим утеплителем
Желательно термоизолировтать пол, и организовать отопление теплым полом. Как делаются теплые полы – краткая инструкция
После этих мероприятий, если они нормально выполнены, в доме будет тепло…
Как построить теплый дом
Подробней о том, как сделать отопление
Отопление в доме делается в следующей последовательности.
- Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
- Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.
- Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.
- Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится здесь
- Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.
- Система заполняется теплоносителем и испытывается.

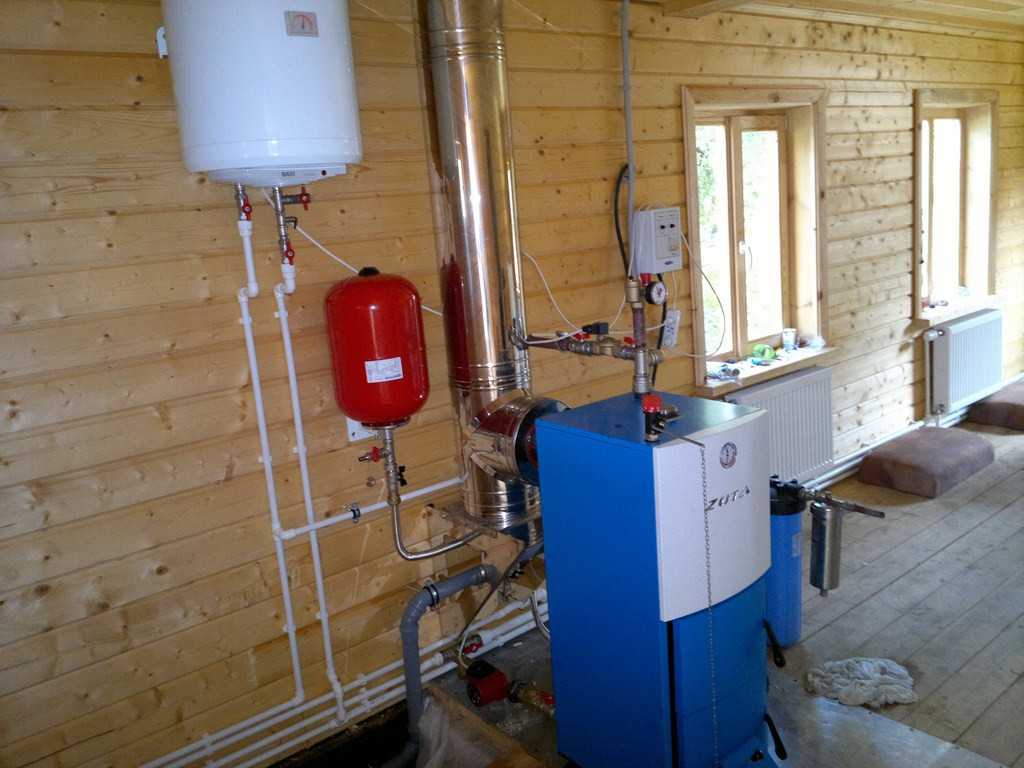

Обвязываем котел
Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.
Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

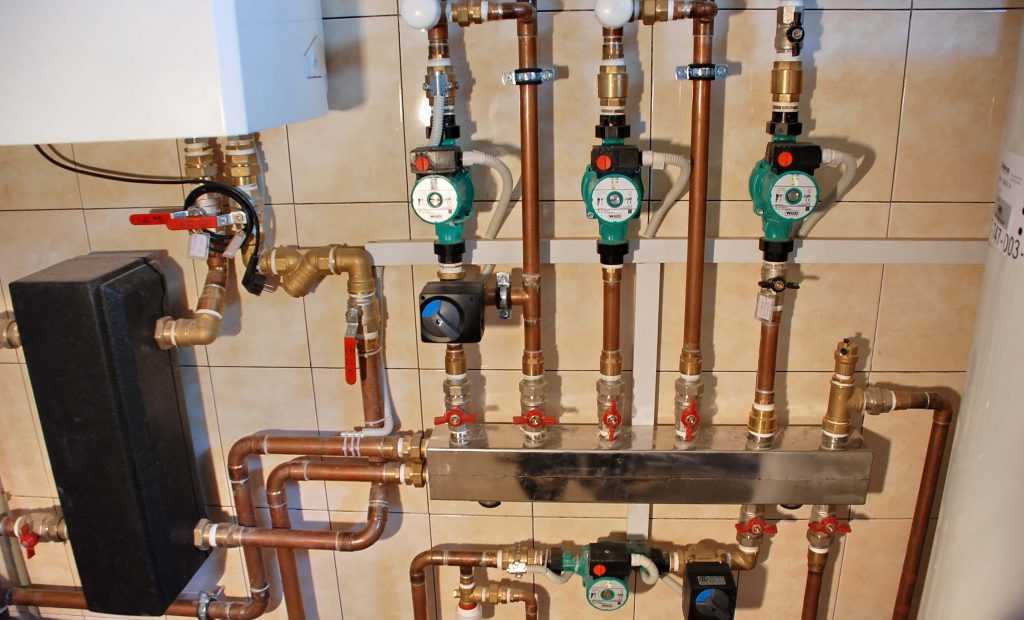

В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

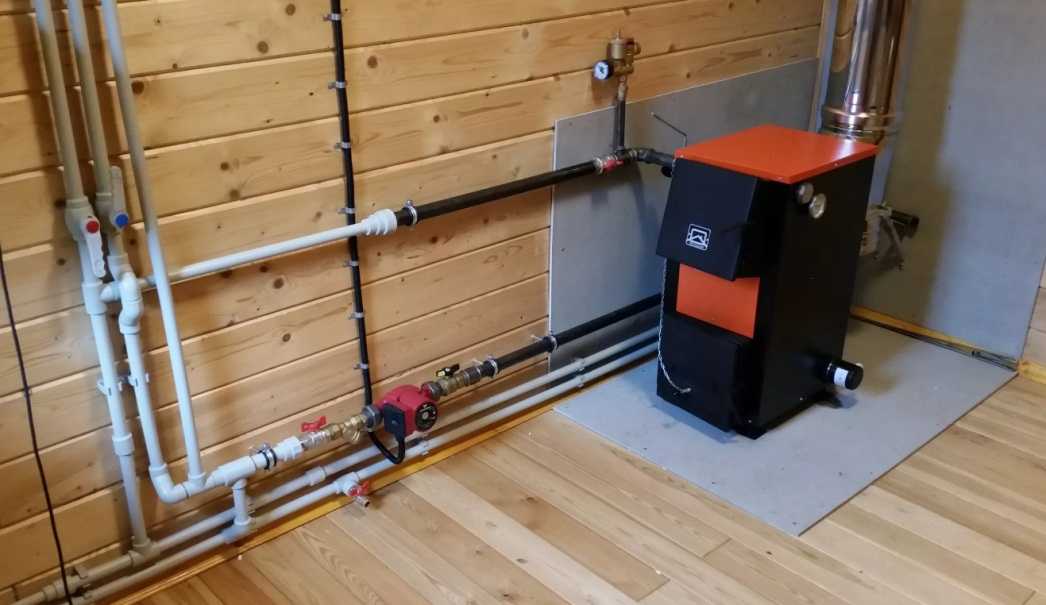

В простейшем варианте твердотопливный котел нужно правильно обвязать – как сделать подключение не автоматизированного котла
Элементы, которые встречаются в сложных системах

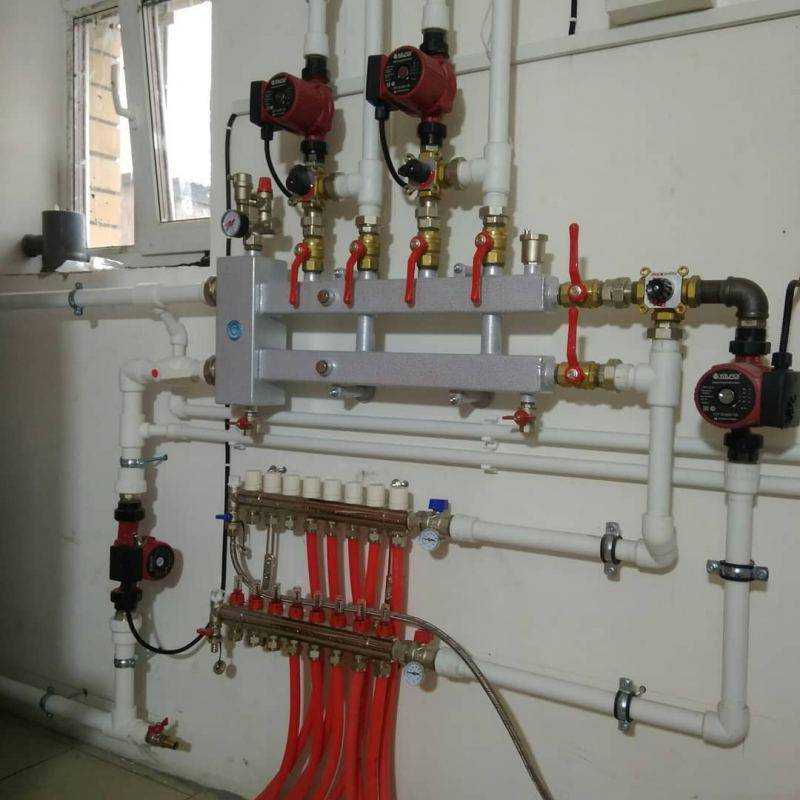

- Гидрострелка – принадлежность сложных систем с 3 и более контурами, для выравнивания давления в них.

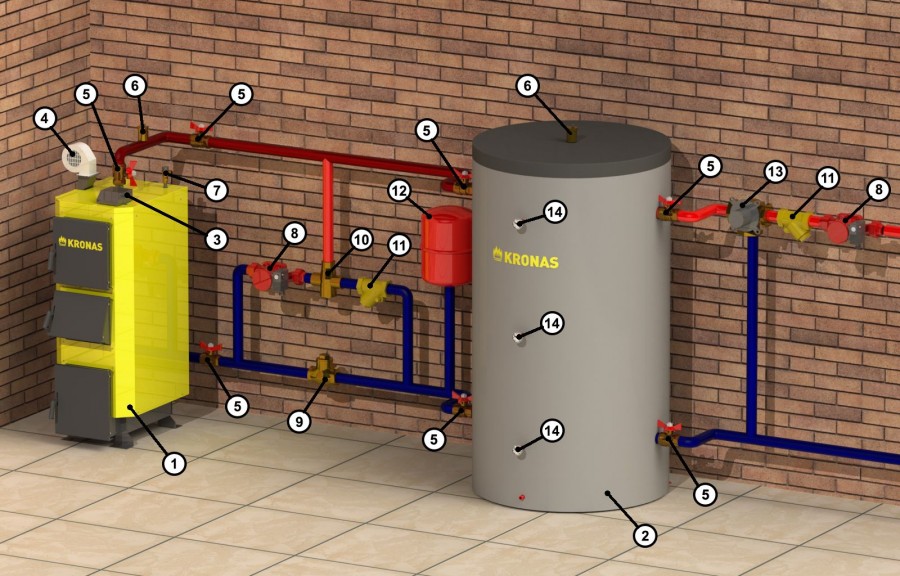

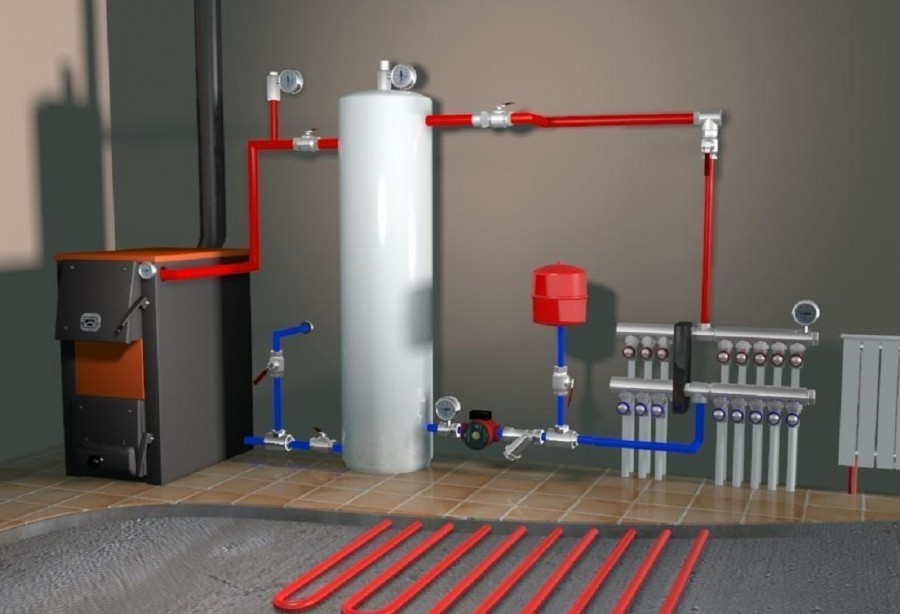

- Буферная емкость – теплоаккумулятор на большой запас воды, полезен для периодически действующих котлов или для электрокотла на ночном тарифе.
- Распределительный коллектор – устройство упрощающее разводку и подключение труб к магистрали в теплых полах и в сложных схемах.
- Бойлер косвенного нагрева – устройство для нагрева воды от отопительной системы, которая расходуется на бытовые нужды.
Старые системы не применяются
Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.
Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.
Выбираем схему – одну из трех
- Наиболее практичной и широкоприменяемой оказывается тупиковая схема подключения. До 5 радиаторов в одном тупике.
Тупиков может быть несколько, с помощью этой схемы можно охватить даже дом средних размеров. - Также не редка для средний и больших домов попутка. Но она несколько дороже и ей присуща сложность обвода полного кольца по дому – мешают двери. Если это решается, то схема самая стабильная.
- Если есть возможность прокладывать трубы под полом без проблем, то лучевая, как практичная и стабильная, хоть и несколько более дорогая по сравнению с тупиковой может быть применима.
Как совмещают отопление с дизайном
Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…
Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.
При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.
Выбрать трубы и радиаторы
Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.
Рекомендуется для надежности использовать металлопластиковые трубы, хоть их фитинги дороги.
О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине. Подробнее о выборе современных радиаторов

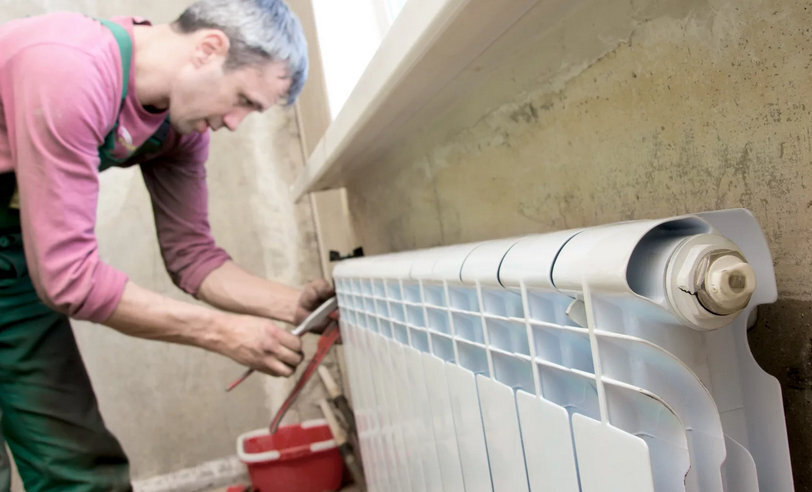

Подключить и установить радиаторы нужно по правилам…
Монтаж
Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….
Вопрос монтажа самостоятельно упирается лишь в вопрос навыков «крутить гайки». Сложного ничего нет, нужно лишь прочитать немного теории и попробовать собрать для начала немного простейшего. Ключевым моментами здесь будут – как обеспечить плотность резьбовых соединений
Как не допустить течи металлопластиковых труб
А если это известно, то и система отопления должна работать исправно… Осталось как залить систему отопления, чтобы она все таки заработала
Что нужно сделать для отопления частного дома?
Если вы начали обдумывать как сделать отопление в вашем новом доме, то эта статья окажется для вас полезной!
Отправной точкой для нас будет расчет тепловых потерь тех помещений, которые мы собираемся отапливать.
Такой расчет можно заказать у профессионального проектировщика (имеет смысл для больших коттеджей и производственных помещений), либо сделать его при помощи калькулятора тепловых потерь.
После расчета тепловых потерь, нужно переходить к выбору котла.
Выбор котла для дома
Пример ТЭН, для котлаДальше необходимо решить какой вам необходим котёл. Этот трудный выбор делается исходя из того на каком топливе вам дешевле и удобней отапливать ваш дом.
Для некоторых регионов таким топливом будет каменный уголь, для других электричество или природный газ. Однако, мы живем в России и может так случиться, что у вас отключат газ или свет.
Поэтому, чтобы не остаться зимой без тепла, нужно продублировать вашу систему — в идеале для частного дома я рекомендую установку в одну систему электрического, твердотопливного и если есть газ, то и газового котла.
Вы можете возразить, что это будет дорого стоить, но если вы установите только один котёл, например газовый, а зимой у вас перемерзнет дымоход и из-за этого будет разморожен теплообменник котла, то вам придется на время ремонта куда-то эвакуироваться.
Чтобы избежать таких катаклизмов и нужно установить не один, а хотя бы два котла. При выходе из строя одного отопительного аппарата вы включите другой и сможете заняться ремонтом вышедшего из строя.
Часто применяется следующая «комбинация» котлов — настенный или напольный газовый котёл плюс котёл длительного горения на каменном угле со встроенным блоком ТЭН.
Выбор типа и конфигурации системы отопления
Необходимо заранее обдумать конфигурацию системы отопления.
Под словом «конфигурация» я имею в виду строение системы, то есть вам нужно определиться со схемой разводки труб, расположением приборов отопления, местом установки котла и котельного оборудования.
И необходимо решить какой тип системы отопления вы будете использовать — радиаторы или радиаторы плюс теплый пол.
Последний вариант системы отопления является частный случаем комбинированной системы отопления.
Системы отопления отличаются способом циркуляции теплоносителя.
Имеются три вида систем отопления по циркуляции теплоносителя:
Теперь перейдем к выбору труб для отопления.
Выбор труб для отопления
Медные трубы для отопленияВыбор труб является не менее важным этапом, чем выбор котла и конфигурации! Необходимо правильно выбрать материал и диаметр трубопроводов для вашей системы. Для начала решим какая вам нужна система отопления.
Если вам нужна система с естественной циркуляцией теплоносителя (гравитационная система), диаметр трубы следует брать 2 или 2,5 дюйма, а материалом труб лучше брать черный металл — черный металл будет гораздо дешевле, чем медь или полипропилен.
Преимуществом такой системы является её независимость от электричества, так как теплоноситель может циркулировать в системе под действием силы тяжести.
Сейчас наиболее популярны системы отопления с принудительной циркуляцией теплоносителя. Они требуют меньшего диаметра труб, что позволяет сэкономить деньги. Кроме того, сейчас модно прятать трубы в стены, а при малом диаметре делать это гораздо проще.
Но стоит помнить, что замуровывать в стену лучше цельные участки без прессовых и цанговых соединений. На трубу необходимо надеть специальную гофру, в которой труба будет защищена от агрессивной воздействия стяжки и будет иметь место для теплового расширения.
Для отопления можно брать трубы следующих видов:
- Медные — если вы можете себе позволить отопление из меди, то это очень хороший вариант. Они сочетают все преимущества металлических труб и простой монтаж при помощи пайки (твердой или мягкой). Медь прекрасно работает при высоких температурах (до 250°С) и при высоком давлении (60 бар и более в зависимости от диаметра).
- Металлопластиковые — для отопления лучше всего подходит металлопластик 26 и 32 мм в диаметре. Для монтажа необходимо использовать прессовые фитинги. Они обжимаются на трубе специальным инструментом — прессом, который для таких работ можно взять напрокат, если собираетесь делать работу сами или найти монтажника с таким инструментом. Рабочее давление для металлопластиковых труб равно 10 бар — для частного дома этого хватит с запасом, а для многоквартирного дома это маловато.
- Полипропиленовые — очень популярный материал для монтажа , но стоит помнить, что не все виды полипропиленовых труб подходят для монтажа отопления. Для систем отопления можно использовать только армированные трубы, они могут быть армированы стекловолокном, металлической фольгой в среднем слое или в наружном слое. Скажу свое мнение, лучшим вариантом для отопления будет полипропиленовая труба армированная фольгой снаружи. С ней придется повозиться (нужно зачищать фольгу на стыках), но после этого проблем с ней не возникает. Однако, монтажники не любят такую трубу по причине своей лени, им проще поставить вам по-быстрому трубу с внутренней армировкой или стекловолокном. В принципе на отоплении будет стоять и такая , но есть риск, что труба армированная металлом внутри может расслоиться на стыке и возникнет течь, а труба со стекловолокном предназначена больше для горячей воды, чем для отопления.
- Трубы из нержавеющей стали (гофрированные) — они могут быть отожжёнными и неотожжёнными. Работать с отожжённой трубой проще (она держит форму). Соединяется такая труба при помощи цанговых латунных фитингов с силиконовыми уплотнительными кольцами. Целые участки можно прятать внутрь стен, но соединения прятать нельзя, к ним должен быть доступ. Для отопления подойдет труба с условным проходом от 20 мм. Трубы меньшего диаметра можно использовать для теплых полов.
- Трубы из «черного» металла — их основное достоинство это низкая цена. Их можно использовать если у вас есть хороший сварщик для их монтажа. Они хорошо подходят для гравитационных отопительных систем.
Для отопления не стоит брать трубы маленького диаметра — металлопастиковая труба диаметром 16 мм и полипропиленовая труба диаметром 20 мм. не подходят для этих целей из-за большого гидравлического сопротивления. Система сделанная из таких труб просто не будет работать! С помощью таких труб можно делать только небольшие участки, такие как ответвления от стояка до радиатора или перемычка на радиаторе
Необходимо прочитать паспорт на ваш котёл, в нем указан диаметр подсоединения (чаще всего 1. 25 или 1,5 дюйма так же для больших мощностей используется диаметр подсоединения 2 дюйма). Нельзя резко сужать этот диаметр, то есть нельзя подключать котёл сразу к 16-му металлопластику.
Отопительный аппарат наверняка выйдет из строя. Обычно используют 2 или 3 разных диаметра труб в системах отопления, например для полипропиленовых труб часто стояки делают трубой 40 мм, подводы к радиаторам делают или трубой 32 мм. или трубой 25 мм, а байпасы на радиаторах делают трубой 20 мм. в диаметре.
Если у вас установлен твердотопливный отопительный аппарат, то первые 3-4 метра от него необходимо отвести металлическими трубами, а после этого уже можно использовать полипропиленовые или металлопластиковые трубы. Причина этому — высокие температуры, к которым пластиковые трубы не приспособлены.
Выбор диаметров труб отопления лучше обсудить со специалистом по теплотехнике, если вы знаете такого. И конечно, лучше чтобы этот специалист сделал вам полноценный проект системы отопления. Без проекта вам придется довериться опыту монтажника, а монтажники как и все люди могут ошибаться.
Полипропиленовые трубы с наружной армировкойВыбор приборов отопления для вашего дома
Приборы отопления могут быть разными:
- Радиаторы всех видов.
- Конвекторы настенные или встраиваемые в пол
- Регистры из труб
- Системы теплого пола.
Как выбирать радиаторы отопления и как правильно их устанавливать мы уже говорили. Читайте мои прошлые публикации.
Конвекторы выбираются по номинальному тепловому потоку, который необходим для обогрева помещения. Если у вас французские окна, то вам придется устанавливать встраиваемые в пол конвекторы.
Регистры из труб делают народные умельцы, говорить об их параметрах трудно так как они делаются «на глазок».
Системы теплого пола в России применяются как дополнение к радиаторам или конвекторам, так как теплый пол может дать 50-75 Вт тепла с квадратного метра пола, а в нашем климате этого будет мало.
Мои рекомендации остаются прежними — для частных домов и коттеджей лучший вариант алюминиевый радиатор, для квартиры биметаллический.
Если у вас высота потолков меньше 3 метров, то одной секции радиатора будет достаточно чтобы отопить 2 квадратных метра площади. То есть на 20 квадратов нужно 10 секций.
Выбор запорной арматуры для отопления
Шаровый кран марки vienna от фирмы ItapДля отопления лучше всего применять латунные шаровые краны разных диаметров.
На приборы отопления устанавливают терморегулирующие вентили, которые помогают управлять температурой в помещении.
Также в сложных больших системах применяют балансировочные клапана — они помогают выравнивать гидравлическое сопротивление разных контуров отопления.
Если этого не делать, то в одних помещениях будет очень жарко, а в других холодно, потому что теплоноситель как электричество всегда идет по пути наименьшего сопротивления.
Не стоит покупать дешевую запорную арматуру (вентиля и краны). Они могут быть изготовлены из материалов низкого качества и не прослужат долго.
Например, если корпус шарового крана будет сделан из силумина, а не из латуни, то весьма вероятно, что вы его сломаете когда будете закручивать гаечным ключом.
Лучший выбор, по моему мнению, это итальянская запорная арматура. Производители и цены могут быть разными.
Советую запомнить несколько названий:
- Itap
- Caleffi
- Bonomi
- Bugatti
Кроме того, если вы делаете отопление из полипропиленовых труб, то можно использовать паечные шаровые краны и вентиля.
Они существенно дешевле латунных. Здесь так же лучше отдавать предпочтение иностранным производителям из Турции, Чехии и Германии.
Выбор циркуляционного насоса для отопления
Циркуляционный насос для отопленияЭтот пункт актуален если у вас система с принудительной циркуляцией теплоносителя.
По теме выбора циркуляционного насоса написана отдельная статья, с которой советую вам ознакомиться
Специального внимания требуют теплые полы! В них из-за маленького сечения труб и большой протяженности контуров возможна только принудительная циркуляция!
Для этого на коллектор теплого пола устанавливают специальный узел — группу автономной циркуляции.
В её состав входит циркуляционный насос с напором 6 или 8 метров.
О теплых полах будет написан отдельный пост, в котором мы обговорим их особенности.
Источники бесперебойного питания для отопления
Блок-схема, описывающая работу источника.Источники бесперебойного питания необходимы для того, чтобы при отключении света циркуляция теплоносителя и система управления котла (если она энергозависимая) не прекратили работать.
Если у вас установлен настенный газовый котёл, то такой источник необходим.
Мощность источника выбирается как суммарная потребляемая мощность циркуляционных насосов в системе плюс мощность потребляемая котлом (чаще всего мощность источника не превышает 1 кВт).
Питаются такие источники от аккумуляторов, количество которых определяется потребляемой мощностью и необходимым временем автономной работы.
Отдельная статья по теме источников бесперебойного питания представлена здесь.
Резюме
Завершу статью так: отопление в частном доме одна из самых дорогостоящих систем в доме, но экономить на ней себе дороже.
Тут все важно, каждый вентиль должен быть надежен. Иначе зимой (в период интенсивной эксплуатации) что-нибудь выйдет из строя и дешевая мелочь вызовет катастрофу местного масштаба.
Лучше сэкономьте на кафеле или ламинате, чем на трубах отопления или котле. На этом пока всё, жду ваших вопросов в комментариях.
как дешево сделать систему электрообогрева своими руками
Давно уже прошли те времена, когда единственным способом обогрева частного дома была дровяная печь. Современные технологии и материалы позволяют выбирать способ отопления из множества существующих, но специалисты в один голос утверждают, что в будущем именно электрическое отопление частного дома будет в приоритете. Всем известно, что запасы полезных ископаемых далеко не бесконечны и наступит время, когда от газа придется полностью отказаться и перейти на более чистый энергоноситель – электричество.
Электрические отопительные системы имеют массу неоспоримых преимуществ, а зачастую это может быть просто единственный доступный способ обогрева.
Очень важно продумать проект электрического отопления еще на этапе постройки дома, так как в дальнейшем установка оборудования в уже готовое помещение может привести к необходимости переделки, и, как следствие, к дополнительным затратам. Точный тепловой расчет нужно делать с учетом норм СНиП. Несоблюдение этих требований приведет к повышенным расходам на электроэнергию.
Плюсы и минусы обогрева дома электричеством
Электроотопление частного дома обладает следующими преимуществами:
Простота и легкость установки
Для самостоятельного монтажа не потребуются дорогостоящий инструмент и специальные знания. Все оборудование имеет небольшие габариты, монтируется быстро и с минимальными затратами.
Все приборы легко транспортируются и переносятся в разные помещения. Отдельная котельная и дымоход также не потребуются.
Безопасность
Электрические системы не образуют угарных газов, продукты сгорания полностью отсутствуют. Вредные выбросы не выделяются даже при поломке или разборке системы.
Невысокие первоначальные затраты
Отсутствует необходимость подготовки проектной документации с приглашением специальных служб. Никакие разрешительные документы не нужны.
Надежность и бесшумность
Электрическое отопление не нуждается в регулярном сервисном обслуживании с привлечением специалистов. Все установки работают абсолютно бесшумно, так как в системе отсутствуют вентилятор и циркуляционный насос.
Простота эксплуатации
В системе нет элементов, которые могли бы быстро выйти из строя. Нет необходимости постоянно следить за датчиками и уровнем топлива.
Блок управления системой.
Высокий уровень КПД
Позволяет быстро обогреть частный дом даже в самые сильные морозы. Электрическое отопление всегда оборудуется специальной системой, дающей возможность регулировать температуру в каждой отдельной комнате, что позволяет значительно сэкономить финансовые затраты в отопительный сезон.
Минусы работы
Главным недостатком электрического отопления считается большой расход электроэнергии. В некоторых районах цена на энергоносители достаточно высокая, поэтому такой способ может быть просто невыгодным.
Вторым недостатком считается энергозависимость. Если электричество по какой -либо причине будет отключено, обогрев помещения станет невозможен.
Использование генератора.
Третьим минусом можно считать нестабильное напряжение в электросети, особенно это касается сельских районов. Приобретение собственного генератора снимает эту проблему, но существенно увеличивает финансовые затраты.
Решили отапливать дом электричеством? Необходимо учесть состояние и мощность электропроводки. Для большого частного дома может понадобиться трехфазная электросеть. Потребуется точно узнать, какая мощность выделяется на дом и какую часть из выделенной мощности можно отдать на отопление.
Варианты электрического обогрева частного дома
В настоящее время на строительном рынке представлено множество нагревательных приборов, работающих от электричества. Электрическое отопление может работать как напрямую, так и при помощи циркулирующего теплоносителя — антифриза, масла или воды.
Масляные радиаторы
Этот вид обогрева известен очень давно, и до сих пор он сохраняет свою популярность. Это мобильные агрегаты, часто на колесиках, работают напрямую от электрической розетки. КПД у таких приборов равен 100%, так как электрическая энергия переходит в тепловую напрямую, без каких-либо передающих устройств.
С помощью масляного радиатора можно обогреть небольшую комнату, но для целого дома такой способ конечно не пойдет.
Электроконвектор
Это довольно популярный и эффективный способ отопления, способный поддерживать оптимальный баланс влажности в помещении, не сжигая при этом кислород. Превосходные технические характеристики и широкий диапазон мощностей позволяет использовать электроконвекторы для обогрева как маленькой комнаты, так и большого частного дома.
Основой конвектора выступает тэн — преобразователь электрической энергии в тепловую. Принцип работы основывается на конвекции воздуха. Холодный воздух заходит через прорези в нижней части корпуса нагревательного прибора, внутри устройства воздух нагревается от тэна и выходит через прорези в верхней части корпуса.
Сам нагревательный электроконвектор заключен в металлический кожух, который имеет эстетичный внешний вид и легко вписывается в любой интерьер. Конвектор может быть напольным, но чаще всего выбор делается в пользу настенного устройства. Работать конвектор может как отдельно, так и в системе, под контролем одного регулятора температуры.
Кондиционеры
Кондиционеры, работающие в режиме обогрева, тоже можно отнести к электрическим нагревательным приборам. Специалисты считают, что именно такое отопление – самое экономичное, так как затраты на электричество вполне покрываются выделяемым теплом. К тому же расходы можно уменьшить за счет регулировки.
Но у такого вида отопления есть много недостатков и самый главный из них — техническая сложность обслуживания. К тому же кондиционеры имеют первоначальную высокую стоимость, а в случае поломки вызов специалиста принесет дополнительные финансовые расходы.
Инфракрасное отопление
Инфракрасное (пленочное) отопление можно назвать инновационным, но уверенно набирающим популярность способом отопления частного дома. Такое отопление – довольно экономичное в процессе использования, но дорогостоящее в плане стоимости оборудования и монтажа.
Принцип действия инфракрасного отопления заключается в следующем: тепло, исходящее от нагревательного элемента, с помощью обогревателя равномерно излучается на поверхности близлежащих предметов, а те, в свою очередь, отдают тепло воздуху.
Инфракрасные обогреватели потребляют мало энергии и позволяют избежать нерационального распределения температуры, так как можно выполнять как зональный, так и точечный обогрев. После выключения оборудования предметы еще долго сохраняют и отдают тепло. Монтаж и демонтаж оборудования очень прост и легко выполняется самостоятельно.
Расположение обогревателей ограничивается только фантазией. Они могут располагаться на полу, за вешалкой, на потолке, но только не на уровне головы человека.
Следует помнить, что ИК-излучатели нагревают твердые предметы.
Система «теплый пол»
Такая система может служить как основным видом отопления, так и дополнительным. Принцип работы системы заключается в том, что тепло от подогреваемого пола равномерно распространяется до потолка. Нагревательные секции состоят из одножильного или двужильного кабеля, укрытого сверху напольным покрытием. Терморегулятор может быть встроенным, накладным или программируемым.
К плюсам такого способа можно отнести долгий срок службы — до 80 лет, а также простоту в обслуживании и экологичность.
Но теплый пол неустойчив к механическим повреждениям, и ремонт такой системы сопровождается демонтажем напольного покрытия, что ведет к дополнительным финансовым затратам. Для того чтобы определить место повреждения кабеля, потребуется специальная аппаратура.
При наличии базовых знаний и навыков систему «теплый дом» вполне можно сделать своими руками.
Инфракрасный теплый пол
Обогрев дома электричеством при помощи инфракрасного теплого пола можно оценить как экономичное и достаточно эффективное, но малораспространенное средство.
Инфракрасный теплый пол не боится перепадов электроэнергии и не выходит из строя даже при частичном повреждении. Устраивать оборудование можно под любое напольное покрытие, кроме паркета.
Инфракрасные лучи способны нагревать исключительно твердые предметы, поэтому, прогревая пол, сам элемент не нагревается. Напольное покрытие отдает свое тепло воздуху, который, посредством конвекции, распространяется по всему помещению.
Имея элементарные навыки работы с электричеством, смонтировать и подключить такой пол своими руками не составит никакого труда.
Отопление электрическим котлом
Отопление электричеством частного дома чаще всего осуществляется при помощи электрического котла, в котором нагревается жидкий теплоноситель. Стоят электрические котлы относительно дешево, монтаж своими руками не представляет никаких трудностей.
Электрические котлы по способу нагрева делятся на три типа:
- тэновые;
- электродные;
- индукционные.
Тэновый электрический котел можно отнести к традиционным, в них жидкость нагревается всем привычным тэном. Тэн нагревается от электричества, отдает свое тепло теплоносителю, который, в свою очередь, по системе трубопроводов разносит его по установленным в комнатах радиаторам.
Элементы системы.
Котел прост в монтаже, снабжен терморегулятором, способным поддерживать заданную температуру. Потребляемую мощность можно регулировать при помощи отключения определенного количества тэнов.
К минусам тэнового котла можно отнести накапливаемую накипь на нагревательном элементе, что может быстро вывести котел из строя, особенно, если вода жесткая. Поэтому иногда придется использовать различные средства против извести.
Электродный котел
Электродный электрический котел вместо тэна снабжен электродом, который воздействует на свободные ионы в воде, в результате чего появляется тепло. Такая конструкция уникальна по своей безопасности, так как совершенно невосприимчива к утечке теплоносителя. При отсутствии воды прибор просто перестает работать.
Такой способ нагрева теплоносителя не провоцирует известковый налет, но электроды имеют свойство постепенно разрушаться, и тогда их надо менять. К тому же, в качестве теплоносителя может быть только вода — незамерзающую жидкость использовать нельзя. Сама вода должна иметь удельное сопротивление определенного значения, измерить которое самостоятельно довольно затруднительно.
«Внутренности» индукционного котла.
Индукционный электрический котел состоит из излучателя и трубопровода, по которому циркулирует теплоноситель. Излучатель вырабатывает электромагнитное поле, которое взаимодействует с металлом. Электричество создает вихревые потоки, которые, в свою очередь, передают энергию теплоносителю. Нагревательный элемент отсутствует.
Индукционный котел прост в монтаже и обслуживании, не содержит быстроизнашивающихся элементов, накипь в нем образуется в минимальных количествах, эффективен для отопления больших помещений. Теплоносителем может выступать масло, вода или антифриз.
Сделать индукционный котел своими руками несложно, а по стоимости это выйдет намного дешевле покупного.
Существенным минусом можно считать довольно большие габариты и высокую цену, по сравнению с тэновыми и электродными котлами. К тому же, в случае механического повреждения целостности контура, котел выйдет из строя из-за опасного повышения температуры. В этом случае прибор должен снабжаться датчиком, отключающим котел при полном отсутствии в нем воды.
Заключение
Были рассмотрены практически все популярные способы отопления загородного дома электричеством. Достоинств у каждого способа много — это и отсутствие необходимости запаса топлива, экологичность, безопасность, бесшумность и простота эксплуатации. Но учитывая, что электричество на данный момент стоит недешево, ждать особого экономического эффекта не приходится. Поэтому стоит особое внимание уделить утеплению частного дома, чтобы свести теплопотери к минимуму.
Система отопления в частном доме. Какую выбрать схему?
Skip to contentСистемы отопления. Какую выбрать?-2021-03-25T10:29:30+06:00
В процессе строительства дома на определённом этапе встаёт вопрос о монтаже системы отопления. Конечно проще всего найти фирму, которая запроектирует и смонтирует систему отопления для вашего дома. При этом даст гарантию на свою работу. Если ваши финансовые возможности не позволяют это сделать, или вы хотите попробовать свои силы и сделать разводку отопления своими руками, прочитайте эту статью. Надеемся эта информация будет полезна и поможет Вам определиться в выборе.
Системы отопления делятся на две большие группы – однотрубные и двухтрубные. Разница заключается в присоединении отопительных приборов. В однотрубной системе радиаторы подключаются последовательно, отсюда основной минус такой системы. По мере движения теплоносителя в отопительных приборах температура постепенно уменьшается, поэтому ближайшие к котлу радиаторы всегда более нагретые, чем отдалённые.
В двухтрубных системах батареи подключаются параллельно, поэтому все приборы нагреваются одинаково. Но такие системы более сложные при монтаже и требуют больше затрат на материалы. Давайте более подробно разберём каждую систему. Пойдём от простого к сложному.
Простейшая однотрубная система – самый дешёвый вариант.
Посмотрите на рисунок, система проще некуда. Теплоноситель, проходя последовательно через несколько радиаторов, возвращается в котёл, где опять нагревается.
В такой системе нельзя отключить или уменьшить мощность одного радиатора, так как закрыв его циркуляция в системе полностью прекратится. Вы спросите: «Зачем нужна такая система, где невозможно отключить радиатор, если стало жарко»?
Вы абсолютно правы!
Но в некоторых случаях такую систему стоит монтировать. Например, Вы имеете дачный домик с одной комнатой, где система состоит из трёх радиаторов и электрического котла. В этом случае, нет необходимости отключать радиаторы, а если стало жарко, можно просто уменьшить температуру на котле. Такую систему можно охарактеризовать так – просто, дешево и без заморочек.
Однотрубная система – «ленинградка»
Схема выглядит таким образом: понизу идёт труба розлива в которую с помощью тройников врезаются батареи отопления.
Эту систему делают очень часто. Люди рассуждают так: одна труба розлива всегда проще и дешевле, чем две. Но экономия на трубе при монтаже «ленинградки» имеет место только тогда, когда есть возможность сделать полный круг, то есть обойти кругом всё помещение. Если же полностью закольцевать розлив не получается, то приходится возвращать холостую трубу и вся экономия сходит на нет. Очень часто при монтаже «ленинградки» допускаются непоправимые ошибки, которые приводят к тому, что система совсем или частично не работает. Как известно, теплоноситель всегда циркулирует по пути наименьшего сопротивления, поэтому большая его часть идёт по нижней трубе помимо радиатора. А в батареи циркуляция очень слабая и чтобы её увеличить монтируется так называемая редукция. Делают её двумя способами — заужением участка трубопровода под радиатором или установкой на нём запорной арматуры.
Гравитационная система — она работает без насоса
По-другому такую систему отопления называют самотечной. В чем ее смысл? Из курса физики известно, что горячая жидкость, а в данном случае, нагретый теплоноситель имеет меньшую плотность, чем остывший. Поэтому, выходя из котла жидкость как бы всплывает, поднимаясь наверх, затем охлаждается в отопительных приборах и падает вниз, далее проходя по обратному трубопроводу поступает обратно в отопительный котел.
Процесс этот называют естественной циркуляцией. Таким образом, для работы такой системы отопления не нужен циркуляционный насос, все и так вертится под действием силы тяжести. Но движение теплоносителя при естественной циркуляции происходит медленно, поэтому циркуляционный насос на такую систему обычно всё равно ставят. Монтируется он на обводной линии, а на основную трубу устанавливается шаровой полнопроходной кран, который открывают при отключении электроэнергии. Гравитационная система монтируется из стальных труб достаточно большого диаметра. Горизонтальные участки розлива выполняются с уклоном — подача от котла, обратка к котлу. Величина уклона должна составлять не менее 5 мм на погонный метр трубы. Верхнюю трубу сделать с уклоном, как правило, не составляет труда, а с нижней возникают проблемы. Приходится устанавливать котел как можно ниже или поднимать обратный трубопровод вместе с радиаторами. Гравитационная система получается дорогой, громоздкой и некрасивой. Чтобы исключить закипание котла при отключении электричества можно пойти по другому пути — это установка источника бесперебойного питания на циркуляционный насос.
Коллекторная — система на любителя
Еще эту систему называют лучевой. Суть схемы такова. В отапливаемом помещении, обычно ближе к центру, располагается коллектор, от которого к каждому радиатору идут две трубы – подающая и обратная.
Трубы в ней, как правило, используются из металлопластика или сшитого полиэтилена. Прокладываются они чаще всего в конструкции пола (в стяжке), реже по потолку нижнего этажа. Лучи, подходящие к радиаторам, имеют разную длину, поэтому для правильной работы необходима тщательная балансировка. Преимуществами такой системы является отсутствие соединений труб, находящихся в стяжке, так как лучи делаются из цельных кусков и быстрота монтажа. При чём второе преимущество достаточно спорное. Самым главным минусом такой системы является дороговизна – большое количество трубы, коллекторы стоят денег.
Попутная система — «Петля Тихельмана»
В этой системе теплоноситель движется по кругу в одном направлении. Подача в ней большим диаметром начинается на первом радиаторе, далее уменьшаясь заканчивается на последнем. Розлив же обратного трубопровода начинается наоборот – большим диаметром на последнем радиаторе и меньшим на первом.
Таким образом, сумма труб подачи и обратки каждого отопительного прибора одинакова. На первом радиаторе — короткая подача, длинная обратка, на последнем наоборот — большая подача, маленькая обратка. Что это даёт? Все радиаторы в такой системе имеют одинаковое гидравлическое сопротивление, то есть находятся в одинаковых условиях. Сделали попутку, запустили, всё сразу работает – хлопаем в ладоши! Не нужно никакой регулировки! На самом деле, балансировочные вентиля в попутной системе ставить рекомендуется, так как ещё есть человеческий фактор. При монтаже, сварке или пайке возможны дефекты (заужение труб), поэтому минимальная балансировка всё же может потребоваться.
Тупиковая двухтрубная система
Петля Тихермана — это очень хорошо. Но не всегда есть возможность закольцевать систему. Входные двери, лестничные марши мешают прохождению труб отопления. В таких случаях монтируется двухтрубная тупиковая система.
Розлив в ней состоит из двух труб — прямой и обратной. Уменьшение диметра трубы происходит от первого радиатора к последнему. Приборы отопления присоединяются параллельно. Система прекрасно работает, когда количество радиаторов на каждой ветке розлива не очень большое, так как чем больше приборов находится на каждом контуре, тем сложнее сбалансировать систему. Для регулировки системы необходимо прикрывать балансировочные клапаны на ближних радиаторах.
Какую схему выбрать?
Выводы:
Если необходимо отопить небольшое помещение, состоящее из одной комнаты: гараж, небольшой цех, дачный домик, то монтируем самую простую однотрубную систему. Дешево и сердито!
Когда источником тепла является твердотопливный котел и часто происходят перебои с электроснабжением, а внешний вид системы не имеет значения (вахтовый вагончик, маленький деревенский дом) — монтируем гравитационную систему.
В небольшом частном доме, где есть возможность пустить трубу отопления по периметру, а количество отопительных приборов не более 8 – делаем «ленинградку».
Во всех остальных случаях советуем использовать двухтрубную систему. Там, где есть возможность пустить трубу по кругу – попутка, где нет – тупиковая система отопления.
Еще совет!
В частном доме в несколько этажей делайте систему из нескольких контуров. Свой контур на каждый этаж. Как известно, тёплый воздух поднимается наверх, поэтому на втором этаже всегда теплее, чем на первом. В этом случае у Вас есть возможность регулировать теплоснабжение каждого этажа.
Перейти
Какой насос выбрать для системы отопления
В статье подробно рассказывается об основных принципах подбора циркуляционного насоса для системы отопления частного дома.
Перейти
Читайте ещё статьи
Page load linkGo to Top
Зачем нужно заказывать проект на отопление жилого дома
Среди многих владельцев жилых домов бытует мнение, что разрабатывать проект на отопление частного дома совершенно не обязательно. Опытные монтажники якобы и так знают, какой котел нужно выбрать на определенную площадь, сколько поставить радиаторов и какие проложить к ним трубы. Тогда зачем тратить день на не нужный в принципе документ? Однако он решает и другие вопросы.
При разработке проектной документации выполняют такие работы:
- Расчет теплопотерь здания. Исходя из этой величины определяют количество тепла, нужного для обогрева дома с учетом стабильного поддержания требуемой температуры внутри помещений.
- Гидравлический расчет. При этом определяются скорость движения воды в трубах и выбирают оптимальные диаметры трубопроводов. Также на этом этапе выполняют увязку разных контуров и определяют оптимальные режимы работы.
- Подбор оборудования. Это отопительный котел, циркуляционные насосы. Мощность приборов выбирают на основании данных двух предыдущих разделов.
- Составление схемы отопления.
- Размещение оборудования в котельной. Здесь выбирают количество контуров отопления, теплого пола, подогрева бойлера, бассейна (при наличии). Тип контуров зависит от выбранной схемы. Также на этом этапе подбирается общий коллектор.
- Составление спецификации. Полный перечень материалов нужен для нахождения стоимости монтажных работ.
Рассмотрим каждый пункт подробнее.
Расчет теплопотерь
Чаще всего для определения тепловых потерь применяют упрощенную методику, используя в качестве исходных данных только объем здания. При этом не учитывают конструкцию ограждающих поверхностей дома – внешних стен, пола, крыши, оконных и дверных блоков.
Отопительный агрегат при таком способе также подбирают «на глаз». Например, если в результате предварительных вычислений теплопотери здания получились в пределах 70-140 Вт/м3, то выбирают котел типоразмером 100 Вт/м3. К мощности аппарата прибавляют порядка 15-30% и по рекомендациям из паспорта выбирают радиаторы.
Это самый быстрый и приблизительный метод определения мощности приборов и количества радиаторов. Но погрешность при его применении может достигать более 50%. Нельзя считать, что для двух домов одинакового объема подойдет один и тот же котел. В одном здании может быть выполнено панорамное остекление по всему периметру, а в другом – глухие стены с подветренной стороны. Естественно, что и теплопотери в таких домах будут совершенно разные.
При разработке проектной документации учитывают материал утеплителя стен, тип пола, конструкцию крыши, площадь остекления, наличие герметизации швов и еще ряд факторов, влияющих на потери тепла.
То есть тепловой расчет будет выполнен на основании данных именно вашего дома. Теплопотери определяют отдельно по всем ограждающим конструкциям, затем их сводят в таблицу и суммируют.
Полученная цифра позволяет максимально корректно выбрать мощность котла и количество радиаторов для каждой комнаты.
Гидравлический расчет
Главная цель расчета гидравлики – определение диаметра труб и подбор насосов. Понятно, что чем больше типоразмер трубы, тем выше ее цена и вес. Поэтому владельцам домов хочется выбрать минимальный типоразмер.
Использование слишком большого диаметра приводит к необоснованному перерасходу материалов и увеличению общих расходов на ремонт. А при чрезмерно зауженных трубопроводах увеличиваются гидравлические потери на трение и, следовательно, уменьшается давления воды в системе. Также возрастает скорость перемещения жидкости, что приводит к возникновению постороннего шума.
Гидравлический расчет позволяет выбрать подходящие диаметры труб и подобрать циркуляционные насосы нужного типа.
При его выполнении находят оптимальную скорость движения жидкости (с учетом вида труб – пластик или металл) и определяют количество контуров. Расчеты выполняют с учетом гидравлической развязки в здании.
Стоимость отопительного оборудования и прокладки трубопроводов – это самые затратные этапы монтажа. Лучше изначально выбирать их правильно, основываясь на данных гидравлики, чем потом переделывать все в процессе эксплуатации.
Выбор оборудования
На основании расчетов выбирают котел определенного типа и мощности, а также количество радиаторов, диаметр и метраж труб, насосы и арматуру – вентили, фильтры, клапаны. Наличие проекта избавит вас от возможных ошибок при покупке комплектующих и материалов.
При этом можно несколько сэкономить на оборудовании. Например, заменить марку, выбрав менее брендового производителя. Или, наоборот, купить более экономичную модель, с большим КПД. Главное, придерживаться рекомендованных инженерами технических характеристик.
Схема отопления
На ней четко видно, где располагаются приборы и как к ним подводятся инженерные коммуникации. Посмотрев в схему, можно сразу понять, где должны проходить трубы водоснабжения, отопления, теплого пола, канализации. При выполнении монтажа по схеме риск возникновения ошибок и несостыковок сетей сводится к нулю.
Также наличие схемы удобно при дальнейшей эксплуатации системы. По ней всегда можно понять, что именно вышло из строя и какой вентиль нужно заменить. А при продаже дома схема просто незаменима – не придется объяснять новым владельцам на пальцах, что к чему относится.
Расстановка оборудования в котельной
Не у всех хорошо развито пространственное воображение, а потому мало кто может представить заранее, как будет выглядеть котельная после ремонта. Прорисовка размещения приборов и коллектора позволяет выбрать оптимальный вариант их расположения. Современные технологии проектирования позволяют изобразить это как в плане, так и в объемной трехмерной картинке.
При наличии чертежа вы будете четко понимать, как лучше проложить трубы и сколько останется свободного пространства для обслуживания приборов.
Спецификация
В этом разделе собран полный перечень оборудования и материалов, включая крепежи, прокладки, уплотнители и пр. Также в спецификации указывается стоимость комплектующих. Такая прозрачность позволяет увидеть, на что идут основные затраты и что можно подкорректировать до монтажа, чтобы сэкономить.
Порядок проектирования
Разработка проекта на отопление выполняется в несколько этапов:
- Получение исходных материалов – поэтажных планов на здание. Это может быть паспорт на уже введенный в эксплуатацию дом или проектные чертежи, на бумажных или электронных носителях. При отсутствии документации планы помещений составляются по фактическим размерам – для этого на объект должен выехать инженер и выполнить обмеры.
- Выполнение теплотехнического расчета, при котором определяются потери тепла в конкретном здании.
- Составление технического задания. ТЗ готовится самим заказчиком или от его лица. В нем указываются задачи и условия работы системы отопления. При комплексном проектировании коммуникаций ТЗ на проект отопления готовится вместе с заданием на другие инженерные сети – водоснабжение, канализацию. Если предусмотрен одновременное проектирование и монтаж всех коммуникаций, то в перечень работ включается пуск и наладка всех систем.
- Выполнение проекта. При этом выполняют определение диаметров трубопроводов и типа оборудования, размещение приборов в котельной, прокладка внутренних сетей и составление спецификации. Проект содержит графическую часть (планы, схемы, узлы) и текстовую.
При проектировании вы получаете консультативную помощь по подбору оптимального оборудования и возможности замены одного типа прибора на другой. По желанию заказчику подбирают приборы и материалы разной стоимости.
Лучше всего монтировать все сети одновременно. Так их будет проще увязать между собой, а общее время работ сократится.
Желательно заказывать проектные и монтажные работы в одной и той же организации. В этом случае не возникают ошибки из-за неправильного прочтения проекта или приобретения не тех комплектующих. Кроме того, будет с кого спросить за окончательный результат: монтажники не перекинут вину за ошибку на проектировщика или снабженца и наоборот.
Получив проектную документацию, при желании вы сможете самостоятельно подготовиться к монтажу: пробить отверстия в стенах в месте прокладки труб, повесить бойлер и отопительный котел. Кроме того, имея на руках проект, вы будете контролировать все этапы монтажа и расходование материалов. В проект можно вносить изменения по факту прокладки сетей (по согласованию с заказчиком). При этом пересчитывают расход материалов.
Общие сведения об отоплении домов
Перед установкой отопительных приборов нужно оборудовать котельную. Она бывает отдельностоящей, пристроенной или встроенной в жилой дом. Отопительный прибор может работать на природном или сжиженном газе, твердом или жидком топливе. В зависимости от типа и мощности агрегата котельная должна соответствовать определенным нормативам по объему, высоте потолков, степени остекления, типу вентиляции и др.
Напоследок приведем несколько фактов о системах отопления. Они бывают двух типов:
- С естественной циркуляцией. В них движение жидкости происходит за счет расширения воды при нагревании в котле. При этом в контуре на выходе из отопительного агрегата повышается избыточное давление теплоносителя.
- С принудительной циркуляцией. Здесь давление воды нагнетается с помощью циркуляционного насоса.
Системы с естественной циркуляцией энергонезависимы и работают без насосов. В настоящее время их практически не используют из-за ряда недостатков. Во-первых, это материалоемкость. Давление от нагрева воды повышается незначительно, поэтому для стабильной циркуляции воды нужно увеличивать диаметры, также необходимо устанавливать расширительный бачок в верхней точке сетей. Во-вторых, у них очень ограничен радиус действия, что делает их непригодными для больших двухэтажных домов. И в-третьих, из-за большого объема жидкости увеличивается их теплоемкость. Требуется значительный расход топлива, чтобы прогреть воду.
Системы с принудительной циркуляцией более надежны и экономичны. В них применяются трубопроводы небольшого диаметра, а давление поддерживается на нужном уровне с помощью насоса.
В подавляющем большинстве случаев применяют закрытые системы с принудительной циркуляцией. В них входит 2 контура трубопроводов: подающий и обратный. С помощью циркуляционных насосов создается давление воды 1,5-2,0 амт. Такие системы просты в управлении и регулировке. Они быстро заполняются водой и прогреваются (не инерционны), обеспечивают равномерный нагрев всех радиаторов, даже в самой удаленной точке. Кроме того, трубопроводы небольшого диаметра очень аккуратно выглядят и не портят интерьер дома. В них можно использовать современные материалы.
Единственный минус принудительных систем – энергозависимость, при отсутствии электричества они не работают. Однако, здесь нужно учесть один момент. Практически во всех современных котлах для работы автоматики также нужно электропитание. При отсутствии света не будет работать даже схема с естественной циркуляцией. Чтобы обезопасить себя на случай перебоев с электроснабжением, рекомендуется установить автономный электрогенератор.
Всё что нужно знать о подключении отопления
Выбор и монтаж насоса в систему отопления частного дома – вопрос, который волнует многих владельцев загородных коттеджей. Нужен ли вообще насос, как выбрать циркуляционный насос и какие сложности могут возникнуть в процессе его монтажа – вот, пожалуй, три основных нюанса, которые следует знать.
Можно организовать системы отопления в загородном доме с естественной или принудительной циркуляцией. Подробнее о вариантах отопления с принудительным и самотечным движением теплоносителя мы говорили тут. Вкратце напомним о чём речь – при естественной циркуляции теплоносителя система работает благодаря законам физики – вследствие теплового расширения нагретый теплоноситель поднимается вверх, а охлажденный спускается вниз. В подобной системе котёл всегда устанавливается максимально низко, чтобы получить наибольший градиент температурной разницы. Также есть ряд условий при монтаже и проектировании, чтобы самотечная система была эффективна.
Точно нужен циркуляционный насос, когда владелец желает получить преимущества системы отопления с принудительной циркуляцией или если самотечная система не может быть установлена или будет неэффективна.
Циркуляционные насосы вне зависимости от типа модели выполняют одну функцию – перемещение теплоносителя по контуру отопления. При этом циркуляционные насосы помимо непосредственно обеспечения работы системы отопления, позволяют регулировать интенсивность отопления за счет изменения давления в контуре. Например, при начале работы, до достижения желаемой температуры в помещении насос работает более интенсивно, а после прогрева комнат – активность работы уменьшается таким образом, чтобы только поддерживать полученную температуру.
Устройство циркуляционного насоса
Все циркуляционные насосы относятся к устройства центробежного принципа действия – теплоноситель попадает в рабочую камеру, из которой выталкивается лопатками центробежного колеса в боковой выходной патрубок. Заметим, что все устройства такого типа достаточно требовательны к чистоте теплоносителя и обладают КПД не более 80%.
Состоят циркуляционные насосы непосредственно из корпуса, с размещенным внутри электродвигателем, тщательно защищенным от влаги, и рабочим колесом на валу. В насосах закрытого типа колеса состоят преимущественно из двух дисков, между которыми расположены подающие лопасти.
Виды циркуляционных насосов
Среди циркулярных насосов системы отопления выделяют: быстроходные и тихоходные, а также с сухим и мокрым ротором.
Быстроходными называют насосы, частота оборотов в минуту у которых превышает 1500, у тихоходных этот показатель, соответственно, ниже 1500. Частота оборотов оказывает непрямое влияние на давление и потребляемую энергию, в частности изменение мощности пропорционально квадрату изменения напора и кубической степени изменения частоты вращений.
Тихоходные насосы имеют более сложную конструкцию и стоят дороже, при этом позволяют экономить электроэнергию. Если же выбрать модель, которая регулирует частоту вращения вала двигателя в зависимости от температуры, то можно ещё более значительно сэкономить на расходе электроэнергии.
Для получения наибольшего КПД циркуляционные насосы рекомендуется устанавливать таким образом, чтобы рабочая точка находилась в средней трети части характеристик (то есть обращать внимание на те модели, которые в основном процессе не будут работать на максимуме или минимуме своих возможностей).
Впрочем гораздо чаще принципиальный выбор модели циркуляционного насоса проводят в зависимости от типа ротора – с сухим или с мокрым.
Насосы с сухим ротором
У таких моделей в основной поток теплоносителя погружается только рабочее колесо на валу, которое вращается на подшипниках, отдаленных от стартера и ротора торцевыми уплотнениями.
Одна из основных задач – значительная герметизация – решается путем использования плотно прилегающих подпружиненных колец, изготовленных из керамики и высокопрочного графита. Одно из таких колец вращается на валу, а второе статически закреплено в корпусе. В момент вращения между уплотнительными шайбами образуется водная пленка, выполняющая функцию смазки, а также охлаждающая конструкцию.
Сухороторные насосы имеют двигатели с воздушных охлаждением (у моделей с высокой мощностью может присутствовать специальное устройство подачи холодного воздуха на мотор).
КПД подобных циркуляционных насосов зависит от мощности устройства – модели с мощностью до 1500 Вт обладают КПД 30-65%, до 7500 Вт – 35-75%, а более мощные порядка 40-80%.
Наиболее часто подобные модели используются в системах горячего водоснабжения, а также системах отопления, где необходима подача жидкости с большим напором.
Насосы с мокрым ротором
Циркуляционные насосы с мокрым ротором могут применяться с замкнутых контурах отопления для обеспечения значительной скорости перемещения теплоносителя. Такие модели позволяют значительно снизить диаметр труб, а также уменьшить количество теплоносителя, что положительно сказывается на экономичности отопления.
Конструкция таких насосов предполагает наличие разделения стартера и ротора тонкостенным стаканом, при этом ротор вращается в жидкости на подшипниках, смазывающихся и охлаждающихся теплоносителем. Сам стакан изготавливается из немагнитной нержавейки или углеродного волокна с толщиной стенки 0,1-0,3 мм, а подшипники производятся из прессованной керамики или спеченного графитового сплава.
Насосы с мокрым ротором, как правило, бесшумные, а частота вращения в них регулируется ступенчато вручную или при помощи автоматики, отслеживающей разность давления или температуры.
Заметим, что КПД насосов с мокрым ротором ниже, чем у моделей с сухим – при мощности 100 Вт КПД достигает 5-25%, до 500 Вт – 20-40%, а более 500 Вт – 30-40%.
Технические параметры циркуляционных насосов
Среди основных параметров циркуляционных насосов для систем отопления можно выделить следующие:
- Пропускная способность – указывается в метрах кубических в час или литрах в минуту. Данный параметр отображает объем жидкости, который прокачивает насос за отрезок времени. Пропускная способность зависит от скорости потока и диаметра трубопровода.
- Напор – указывается в метрах водяного столба и отображает высоту, на которую насос способен вытолкнуть жидкость по вертикали. Наибольший напор бытовых насосов составляет 17 метров, можно найти и более мощные модели, однако они достаточно громоздки, дороги и их нецелесообразно использовать в загородных частных домах.
- Уровень шума – немаловажный параметр для оборудования, работающего в доме. Заметим, что уровень шума всегда ниже у моделей с мокрым ротором, чем у агрегатов с сухим.
- Температурный диапазон – учитывая, что в трубах движется горячий теплоноситель оборудование должно выдерживать достаточно высокие температуры. Большинство насосов легко работает с температурами до 110 градусов Цельсия, однако можно встретить модели и с более высоким показателем (до 130 градусов).
- Габариты – в частности важными параметрами являются монтажная длина и диаметр входного и выходного патрубков.
Следует также учитывать возможность установки насоса в открытые и закрытые системы отопления. В частности, при открытой системе нельзя использовать насос с мокрым ротором (что связано с возможным загрязнением теплоносителя и последующим выходом насоса из строя).
Как рассчитать производительность циркуляционного насоса
Объем подачи циркуляционных насосов можно рассчитать по нескольким формулам, в частности может использоваться следующая:
Q = P/(1,163 х (Tf — Tr))
или
Q = 0,86R/(TF–TR)
В которой:
Q – объем теплоносителя
P – тепловое потребление помещений (тепловая мощность)
Tf-Tr – разница температур выходной трубы и обратки
1,163 – коэффициент удельной теплоемкости воды (если в системе в качестве теплоносителя используется антифриз необходимо использовать значение его коэффициента удельной теплоемкости).
Также можно рассчитать объем подачи насоса по формуле:
Q = 3,6 х P/(С х (Tf — Tr))
Обозначения аналогичны предыдущей формуле, С – теплоемкость (справочный показатель для воды 4,2 кДж/кг*С)
Для определения тепловой мощности помещений можно воспользоваться СНиП для теплосетей, где для двух- и одноэтажных зданий при температуре воздуха на улице используется показатель теплового потребления 173-177 Вт/м2 (для многоэтажных зданий 97-101 Вт/м2).
Данные формулы являются достаточно общими, в том числе вследствие использования усредненных показателей тепловой мощности. Полученные результаты могут использоваться при начальных расчетах системы и применяться при выборе котла, если же котёл уже установлен, то в формуле необходимо использовать его показатели мощности.
Ещё один параметр, который необходимо просчитать – напор. Это вторая значительная характеристика, для определения которой необходимо выяснить гидравлическое сопротивление системы (напор всегда должен быть больше этого показателя):
H = (F х R × L)/(p × g) или (F х R × L)/10000 (м.)
В которой:
H — напор в метрах водяного столба
F — коэффициент, используемый для сантехнической арматуры (показатель для фасонных деталей – 1,3, для термостатического вентиля или клапана – 1,7, при использовании обоих видов комплектующих – 2,2, установка гравитационного тормоза или смесителя повышает коэффициент на 1,2, однако если используются все три вида оборудования коэффициент принимают равным 2,6
R — гидравлическое сопротивление труб, измеряемое в паскалях на погонный метр, в среднем составляет 50-150 Па/м
p — плотность теплоносителя (для воды данный показатель составляет 1000 кг/м3)
g — наибольшая высота подъема водяного столба, которая ограничена атмосферным давлением (при отсутствии гидравлического сопротивления данный показатель составляет 10,33 м и округляется при расчётах до 10)
Какой циркуляционный насос всё-таки выбрать
В загородных домах для систем отопления чаще используются насосы с мокрым ротором – они бесшумные и позволяют значительно уменьшать сечение труб, а значит и количество теплоносителя и затраты на обогрев дома.
В остальном же циркуляционный насос следует подбирать в зависимости от необходимых технических характеристик. Производителей насосов на рынке много, для того, чтобы определиться в марке насоса можно ознакомиться с отзывами о различных моделях или проконсультироваться со специалистами – имея большой опыт в обустройстве систем отопления каждый мастер может отдавать предпочтение конкретной фирме.
Также при выборе следует обратить внимание на количество скоростей, а также возможность их регулирования (вручную или автоматически). Наличие нескольких скоростей, а также автоматического регулирования их переключения позволяет получить достаточно удобную в использовании систему и оптимизировать расход топлива на различных этапах обогрева дома. В частности для быстрого обогрева можно использовать максимальную скорость, а для поддержания температуры в хорошо утепленном здании – минимальную.
Особенности монтажа насоса для отопления
Поставить насос на отопление частного дома одна из простейших задач в монтаже отопительной системы. Однако это не значит, что не нужно соблюдать правила монтажа. К основным требованиям при установке можно отнести следующие:
- Циркуляционный насос устанавливается в магистраль таким образом, чтобы вал был расположен горизонтально, а направление теплоносителя совпадало со стрелкой на корпусе прибора.
- Крепление следует производить при помощи резьбового крепежа с прокладками.
- Подключение к системе энергообеспечения производят согласно индивидуальных схем, предоставляемых вместе с устройствами, при этом используют провода сечением не менее 0,75 мм2.
- Перед тестовым запуском необходимо убедиться в отсутствии посторонних предметов и частиц в магистрали, а также герметичности резьбовых соединений и правильности подключения электропитания. Нельзя запускать насос при закрытых кранах запорной арматуры.
- При включении следует удалить воздух из насоса путем выкручивания резьбовой пробки, а также проверить силу тока в обмотке (полученные данные должны совпадать с приведенными на корпусной маркировке). Также при тестовом запуске проверяют уровень вибрации и шума.
При установке циркуляционного насоса следует учитывать некоторые особенности:
- Желательно устанавливать насос на байпас, что позволит снимать насос для ремонта или замены без удаления теплоносителя из системы. Кроме того, подобное решение позволит переключать систему с принудительной на естественную циркуляцию (если проект системы предполагает не принудительное движение теплоносителя).
- Выбор циркуляционного насоса лучше доверить специалистам, даже изучив гору материалов сложно определиться, если вы не видели подобные устройства в работе (мастера же, которые занимаются обустройством и обслуживанием систем могут сказать об эффективности не только новых устройств, но и уже отработавших 5-10 лет).
- Расчёт напора и производительности насоса можно провести самостоятельно, однако многие данные, которые используются в формулах следует дополнительно вычислять и без наличия специальных знаний мало кому удается не допустить ошибки. Также заметим, что вычисление параметров достаточно долгое занятие, в то время как у специалистов помимо значительного опыта есть ещё и специальные программы, что позволяет сэкономить время.
Планируете обустраивать систему отопления в загородном доме – обратитесь к нашим специалистам, мы не только подберем и просчитаем циркуляционный насос и но быстро и грамотно обустроим всю систему.
Сколько тепла вам нужно? Потребность в тепле должна быть преобразована в электроэнергию, после чего для работы можно выбрать наиболее практичный нагреватель. Независимо от того, идет ли речь о нагреве твердых тел, жидкостей или газов, метод или подход к определению требуемой мощности одинаков.
Определение проблемы нагрева
Ваша проблема с отоплением должна быть четко сформулирована, уделяя особое внимание определению рабочих параметров. Прежде чем двигаться дальше, убедитесь, что у вас есть следующая информация:
- Ожидаемые минимальные стартовая и конечная температуры
- Максимальный расход нагреваемого материала(ов)
- Время, необходимое для пускового нагрева и времени рабочего цикла
- Масса и размеры как нагретого(ых) материала(ов), так и содержащего(их) сосуда(ов)
- Влияние изоляции и ее тепловых свойств
- Электрические требования — напряжение
- Методы измерения температуры и расположение(я)
- Тип регулятора температуры
- Регулятор мощности типа
- Электрические ограничения
Разрабатываемая вами тепловая система может не учитывать все возможные или непредвиденные потребности в отоплении, поэтому помните о коэффициенте безопасности. Коэффициент безопасности увеличивает мощность нагревателя сверх расчетных требований.
Расчет требуемой мощности
Общая необходимая тепловая энергия (кВтч или БТЕ) представляет собой либо тепло, необходимое для запуска, либо тепло, необходимое для поддержания заданной температуры. Это зависит от того, какой расчетный результат больше.
Требуемая мощность (кВт) – это значение тепловой энергии (кВтч), деленное на необходимое время запуска или рабочего цикла. Номинальная мощность нагревателя в кВт будет равна большему из этих значений плюс коэффициент безопасности.
Расчет пусковых и эксплуатационных требований состоит из нескольких отдельных частей, которые лучше выполнять отдельно. Однако для быстрой оценки требуемой тепловой энергии можно использовать краткий метод.
Краткий метод
Запуск ВАТТЫ = A + C + 2/3L + Коэффициент безопасности
Рабочие вакты = B + D + L + Коэффициент безопасности
Коэффициент безопасности обычно составляет от 10 до 35 процентов на основе применения. .
A = количество ватт, необходимое для повышения температуры материала и оборудования до рабочей точки в течение требуемого времени
B = количество ватт, необходимое для повышения температуры материала во время рабочего цикла A и B (Потребляемая мощность при повышении температуры)
Вес материала (фунты) x Удельная теплоемкость материала (°F) x повышение температуры (°F)
–––––––––––––––––––––––––––––––––––––––––––
Запуск или время цикла (HRS) x 3,412
C = ватт, необходимые для расплава или испарения материала в течение периода запуска
D = ватт, необходимые для таяния или испарения материала во время рабочего цикла
Уравнение для C и D (Потребляемая мощность при плавлении или испарении)
Вес материала (LBS) x Теплоте слияния или испарения (BTU/LB)
–––––––––––––––––– ––––––––––––––––––––
Запуск или время цикла (HRS) x 3,412
L = ВАТЫ, потерянные с поверхностей с помощью использования проводимости, использование радиации тепло кривые потерь или конвекции используйте кривые потерь тепла
Уравнение для L (утерянные ватты)
Теплопроводность материала или изоляции (BTU x in. /ft 2 x ° F x HR) x Surfic 2 ) x Темп. перепад температуры окружающей среды (°F)
––––––
Толщина материала или изоляции (дюймы) x 3,412
Расчет мощности
Поглощенная энергия, теплота, необходимая для повышения температуры материала
Поскольку все вещества нагреваются по-разному, для изменения температуры требуется разное количество тепла. Удельной теплоемкостью вещества называется количество теплоты, необходимое для повышения температуры единицы количества вещества на один градус. Называя количество подведенного тепла Q, которое вызовет изменение температуры ∆T на вес вещества W, при удельной теплоемкости материала Cp, тогда Q = w x Cp x ∆T.
Поскольку все расчеты производятся в ваттах, вводится дополнительное преобразование 3,412 БТЕ = 1 Вт-ч.
Q A или Q B = W X CP x ∆T
–––––––
3,412
QA = тепло, требуемый для поднятия Thrath Attry Hate. -Вверх (Втч)
QB = Теплота, необходимая для повышения температуры материалов, обрабатываемых в рабочем цикле (Втч)
w = Вес материала (фунты)
Cp = Удельная теплоемкость материала (БТЕ/фунт x °F)
∆T = Температура Подъем материала (T Final – T Initial )(°F)
Теплота, необходимая для плавления или испарения материала
Теплота, необходимая для плавления материала, известна как скрытая теплота плавления и представлена по H f . Другое изменение состояния связано с испарением и конденсацией. Скрытая теплота парообразования H v вещества представляет собой энергию, необходимую для превращения вещества из жидкости в пар. Такое же количество энергии высвобождается, когда пар снова конденсируется в жидкость.
Q C или Q D = W X H F OR V
––––
3,412
Q C = Теплота, необходимая для плавления/испарения материалов во время нагрева (Втч)
Q D = Теплота, необходимая для плавления/испарения материалов, обрабатываемых в рабочем цикле (Втч)
w = Вес материала ( LB)
H F = скрытая теплоте слияния (BTU/IB)
H V = скрытая теплота испарения (BTU/LB)
Тепло. 0006 Теплопроводность – это контактный обмен теплом от одного тела с более высокой температурой к другому телу с более низкой температурой или между частями одного и того же тела с разными температурами. Q L1 = k x a x ∆t x te [1] –––––––– 3,412 x l Q L1 = Потери тепла проводимости (WH) K = теплопроводность (BTU x in./ft 2 x ° F x час) A = Площадь поверхности тепла (FT 2 ) A = Площадь теплопередачи (FT 2 ) A = L = толщина материала (дюймы) ∆T = разница температур материала (T 2 -T 1 )°F 0006 Тепловые потери при конвекции Конвекция является частным случаем теплопроводности. Конвекция определяется как перенос тепла из высокотемпературной области в газ или жидкость в результате движения масс жидкости. Q L2 = A • F SL • C F Q L2 = Потери тепла конвекции (WH) A = Площадь поверхности (IN2) F SL = Вертикальная поверхностная конвекция (w/in2) Оценивается при температуре поверхности C F = = = Фактор ориентации поверхности: Нагреваемая поверхность направлена горизонтально вверх (1,29), Вертикально (1,00), Нагреваемая поверхность направлена горизонтально вниз (0,63) Тепловые потери на излучение Потери излучения не зависят от ориентации поверхности. Коэффициент излучения используется для корректировки способности материала излучать тепловую энергию. Q L3 = A X F SL X E Q L3 = Радиационные тепловые потери (WH) A = Площадь поверхности (In2) F SL A = BLACK -FACTION. Температура поверхности (Вт/дюйм2) e = Поправочный коэффициент коэффициента излучения поверхности материала Комбинированные тепловые потери конвекции и излучения Если требуется только конвекционная составляющая, то радиационная составляющая должна определяться отдельно и вычитаться из комбинированной кривой. Q L4 = A X F SL Q L4 = Потери на поверхности тепловой0132 2 ) F SL = Коэффициент комбинированного потери поверхности при температуре поверхности (W/в 2 ) Общая тепло. учесть все потери в уравнениях мощности. Q L = Q L1 + Q L2 + Q L3 Если конвекционные и радиационные потери рассчитываются отдельно. (Поверхности не являются равномерно изолированными, и потери должны рассчитывать отдельно.) или Q L = Q L1 + Q L4 Если используются комбинированные изгибы и конвекции. (Трубы, воздуховоды, тела с одинаковой изоляцией.) После расчета пусковой и рабочей мощности необходимо провести сравнение и оценить различные варианты. В Ссылке 1 показаны пусковые и рабочие ватты в графическом формате, чтобы помочь вам увидеть, как складываются требования к мощности. Имея это графическое представление, возможны следующие оценки: Сравните пусковые ватты с рабочими ваттами. Оцените влияние увеличения времени пуска таким образом, чтобы пусковые ватты равнялись рабочим ваттам (используйте таймер для запуска системы перед сменой). Признать, что тепловой мощности больше, чем используется. (Для короткого времени запуска требуется больше мощности, чем процесс в мощности.) Определите, куда уходит больше всего энергии, и измените конструкцию или добавьте изоляцию, чтобы снизить требования к потребляемой мощности. Рассмотрев всю систему, следует провести обзор времени запуска, производственных мощностей и методов изоляции. Когда у вас есть необходимое количество тепла, вы должны рассмотреть факторы применения вашего обогревателя. Теги:
Электрические обогреватели
Расчет мощности
Ватт Плотность
Потери тепла Обогреватель какого размера мне нужен для обогрева дома, гаража или рабочего места? Казалось бы, относительно простой и понятный вопрос. Однако ответ далеко не прост — требуется глубокое погружение в науку об энергии, пространственной геометрии, климатологии и строительных технологиях. Ответ на распространенный вопрос «Сколько БТЕ мне нужно для обогрева дома?» начинается с понимания производства энергии и британской тепловой единицы. Одна БТЕ — это количество энергии, необходимое для повышения температуры одного фунта воды на 1 градус по Фаренгейту. Сама мера очень мала, но это базовый расчет, на котором строится использование энергии. В 2018 году Соединенные Штаты использовали примерно 101,3 квадриллиона БТЕ энергии. С точки зрения системы отопления и охлаждения, основной расчет заключается в том, сколько вы хотите добавить или удалить из воздуха внутри здания. Это может зависеть от ряда других переменных, таких как квадратные метры и климат, но отправной точкой является то, на сколько градусов вы хотите изменить внутреннюю температуру, и сколько БТЕ требуется для этого. Существуют калькуляторы, которые помогут домовладельцам рассчитать квартиру нужного размера, но есть и некоторые практические правила, которым можно следовать. Например, для помещения площадью 300 квадратных футов обычно требуется 7000 БТЕ для поддержания комфортной температуры, а для помещения площадью 1000 квадратных футов требуется 18000 БТЕ. Простая формула для определения ваших потребностей в отоплении: (желаемое изменение температуры) x (кубические футы площади) x 0,133 = БТЕ, необходимые в час. Климат также играет роль в определении ваших энергетических потребностей. В более теплом климате в южной части Соединенных Штатов, считающейся зоной 1 или 2, требуется 30-40 БТЕ на квадратный фут. В средней части страны — зонах 3 и 4 — требуется от 40 до 45 БТЕ на квадратный фут, в то время как в северных районах зоны 5 требуется до 60 БТЕ на квадратный фут. Проще говоря, чем холоднее или теплее наружный воздух, тем больше энергии вам потребуется для изменения внутренней температуры здания. Как только вы узнаете свою климатическую зону и соответствующие требования BTU для вашего региона, вы сможете найти общий номер для своего дома. Например, в зоне 3–4, где обычно требуется 40–45 БТЕ на квадратный фут, вы можете определить, что для дома площадью 2500 квадратных футов потребуется печь мощностью от 100 000 до 112 000 БТЕ. Еще одним параметром, определяющим ваши потребности в энергии, является пространство – как в квадратных, так и в кубических футах. Естественно, чем больше пространство, тем больше потребность, но важно не впадать в отношение «чем больше, тем лучше». Приобретение крупногабаритного обогревателя или кондиционера создает другой набор проблем , таких как нагрузка на компрессоры, которые часто включаются и выключаются, чрезмерный шум и общее снижение эффективности. Используя приведенную выше формулу, рабочее пространство площадью 1000 квадратных футов с высотой потолков 8 футов означает, что вы будете обогревать 8000 кубических футов помещения. Если температура снаружи 30°F, а вы хотите, чтобы в вашем гараже было 70°F, желаемое изменение температуры составляет 40°F. Эти два числа, умноженные на 0,133, показывают, что вам потребуется чуть более 42 500 БТЕ в час, чтобы поддерживать температуру на рабочем месте в 70 градусов. Поскольку пропан — это чистое и эффективное топливо, которое содержит более чем в два раза больше энергии, чем природный газ, это естественный выбор для систем отопления в любом климате. Например, печь на природном газе мощностью 100 000 БТЕ сжигает около 97 кубических футов газа в час, в то время как пропановая печь того же размера сжигает 40 кубических футов в час. Чем выше рейтинг эффективности вашего обогревателя или кондиционера, это означает, что большая часть используемой энергии направляется на отопление или охлаждение. На этот расчет также влияет качество и тип строительных материалов, а также возраст дома. Дополнительные окна, которые пропускают больше солнечного света или холодного воздуха, меняют расчет, как и использование изоляции по всему дому. В старых домах со сквозняками или с плохой изоляцией потребуется дополнительная мощность обогрева. Кондиционеры в домах с несколькими окнами, выходящими на юг, также потребуют повышенной мощности для охлаждения воздуха, нагретого солнечным светом. Установщики должны измерить весь дом, принимая во внимание расположение комнат, расположение окон, потенциальную тень, изоляцию и данные о климате, чтобы получить правильные расчеты отопительной и охлаждающей нагрузки, чтобы определить подходящие размеры системы отопления или охлаждения. . Хотя нет простого ответа на вопрос о системе отопления или охлаждения нужного размера для вашего дома, магазина или гаража, принимая во внимание несколько простых элементов и расчетов, легко определить правильный блок для вашего дома. структура. Знание небольшого количества информации о вашем здании, вашем климате и ваших потребностях в отоплении и охлаждении может помочь вам найти решение, которое обеспечит вам и вашей семье комфорт в любое время года. Чтобы узнать, какие растворы пропана лучше всего подходят для обогрева вашего помещения, свяжитесь с местным офисом Ferrellgas, где наши специалисты могут назвать вам выгодную цену на пропан и определить, какие варианты лучше всего подходят для вашего дома, бизнеса или фермы. быть. Вопрос: Сколько БТЕ мне нужно для обогрева 1500 кв. футов? Сколько квадратных футов отапливает 30 000 БТЕ? Пример. Чтобы обогреть дом площадью 1500 кв. футов, вам потребуется от 45 000 БТЕ до 90,000 БТЕ. Такого рода вопросы очень часто возникают при планировании потребностей в отоплении. Адекватная оценка того, сколько БТЕ вам нужно для обогрева вашего дома, имеет важное значение. Цель приведенного ниже «Калькулятора БТЕ тепла» состоит в том, чтобы как можно точнее определить, сколько БТЕ тепла вам нужно . БТЕ или «Британская термальная единица» — это единица тепла. 1 БТЕ достаточно тепла, чтобы поднять температуру 1 фунта воды на 1°F. Домохозяйствам США требуется везде от 20 000 БТЕ до 300 000 БТЕ тепловой мощности зимой . Чтобы рассчитать, сколько БТЕ тепловой мощности вам нужно, вам нужно знать всего 3 фактора: Чтобы использовать калькулятор БТЕ отопления, вам сначала нужно измерить место, которое вы хотите нагреть . Вам нужно знать, обогреваете ли вы, например, дом площадью 1000 кв. футов, 1500 кв. футов или 3000 кв. футов или комнату площадью 400 кв. футов. Во-вторых, вам нужно выяснить в какой климатической зоне вы живете . Это определит, сколько БТЕ на квадратный фут вам нужно для отопления (подробнее об этом позже). Соединенные Штаты разделены на 7 основных климатических зон или регионов. Пример: Майами, штат Флорида, находится в климатической зоне 2 и требует 35 БТЕ тепла на кв. фут. Чикаго, штат Иллинойс, находится в климатической зоне 5 и требует 50 БТЕ тепла на кв. фут9.0006 Чтобы помочь вам понять, какую климатическую зону вы должны ввести в калькулятор БТЕ отопления, вы можете использовать эту карту Управления по энергоэффективности и возобновляемым источникам энергии: . С помощью этой информации вы можете использовать калькулятор БТЕ отопления, чтобы получить базовое представление о том, сколько БТЕ вам нужно для обогрева вашего дома. Мы также объясним, сколько квадратных футов занимает нагреватель (печь, обогреватель и т. д.) с определенным выходом тепла в БТЕ. Кроме того, ниже мы решим несколько примеров нагрева BTU, и если вы не найдете ответ, вы можете использовать раздел комментариев, и мы постараемся вам помочь. Вот этот удобный и простой в использовании калькулятор для БТЕ отопления: Вот краткий пример того, как работает этот калькулятор: Допустим, у вас есть дом площадью 1200 кв. футов в Нэшвилле, штат Теннесси. Вы пытаетесь выяснить, сколько BTU должна производить печь или система центрального отопления, чтобы адекватно согревать ваш дом зимой. Прежде чем использовать калькулятор BTU отопления, вы сверитесь с картой климатических зон выше и увидите, что Нэшвилл попадает в климатическую зону 4. При этом вы можете ввести в калькулятор как 1200 кв. футов, так и «Климатическую зону 4» и получить оценку того, сколько БТЕ вам потребуется для адекватного обогрева вашего дома следующим образом: Как видите, наилучшая оценка такова, что вам потребуется 54 000 БТЕ тепла в течение зимнего сезона. Существует два типа вопросов, которые люди задают при расчете БТЕ отопления. Это: Чтобы помочь вам получить ответы, мы рассчитали две таблицы БТЕ отопления для каждого вопроса: Используя калькулятор отопления в БТЕ, мы можем оценить, какая тепловая мощность требуется для обогрева дома определенной площади. Чтобы помочь вам, мы собрали требования к БТЕ отопления для домов площадью от 500 кв. футов до 5000 кв. футов. Эти требования BTU имеют, в зависимости от того, где в США вы живете, довольно большой интервал. Пример: Сколько БТЕ мне нужно для обогрева 1500 квадратных футов? Ответ: 45 000 БТЕ – 90 000 БТЕ . Точное количество зависит от того, где вы живете. Если вы живете в климатической зоне 1 (очень жаркий климат), вам потребуется 45 000 БТЕ. Если вы живете недалеко от границы с Канадой — климатическая зона 7 (очень холодный климат), вам потребуется 90 000 BTU. Большинство людей живут где-то посередине, и им потребуется около 67 500 БТЕ. Мы обозначим это как «стандартный климат» в таблице нагрева BTU ниже: Примерно таким же образом мы можем ответить, сколько квадратных футов будет нагревать обогреватель с определенной тепловой мощностью (выраженной в БТЕ). Теперь вы можете ответить, сколько квадратных футов займет тепло мощностью 5000 БТЕ. В среднем он может обогреть комнату площадью 110 кв. На холодном севере 5000 БТЕ хватит для обогрева 80 кв.м, а на жарком юге таким обогревателем можно обогреть комнату площадью 170 кв.м. Давайте рассмотрим один пример: Допустим, у нас есть обогреватель на 40 000 БТЕ (это может быть обогреватель для дома или обогреватель для террасы на 40 000 БТЕ). Предположим также, что мы живем в стандартном климате (климатическая зона 3). В этой климатической зоне вам потребуется около 40 БТЕ для обогрева 1 кв. м помещения. Вот сколько квадратных футов может обогревать 40 000 БТЕ: Площадь = 40 000 БТЕ / 40 БТЕ на кв. фут = 1 000 кв. . Очевидно, что если вы живете в более холодном климате, обогреватель на 40 000 БТЕ будет обогревать площадь менее 1000 кв. футов. Если вы живете в более теплом климате, 40 000 БТЕ обогреют площадь более 1000 кв. футов. Ключевой вопрос, как видите, в том, в какой климатической зоне вы живете. Основываясь на климатической зоне, вы знаете, сколько БТЕ тепла вам нужно на квадратный фут. Давайте посмотрим, сколько БТЕ тепла вам нужно в конкретной климатической зоне: Чтобы создать калькулятор БТЕ отопления, вам нужно знать, сколько БТЕ тепла на квадратный фут вам нужно в определенной климатической зоне. Очевидно, что на холодном севере вам потребуется больше БТЕ на квадратный фут, чем на теплом юге. Сколько именно БТЕ? Вот аккуратная таблица с БТЕ отопления на квадратный фут для всех 7 климатических зон (см. карту отопления выше с климатическими зонами для справки): Как видите, на севере для обогрева 1 квадратного фута требуется вдвое больше тепловой мощности, чем на крайнем юге. Пример: Имея 35 000 БТЕ, вы можете обогреть дом площадью 1 000 кв. футов во Флориде. Если вы из Чикаго, обогреватель на 35 000 БТЕ будет адекватно обогревать дом площадью 600 кв. футов. Вы также можете проверить аналогичный калькулятор BTU для кондиционирования воздуха здесь. Если вам нужен дополнительный совет, вы можете дать нам некоторое представление о том, какого размера дом вам нужно отапливать и где, и мы сделаем все возможное, чтобы помочь вам с расчетом БТЕ отопления. Содержание Большинство домохозяйств в Северной Америке зависят от центральной печи для обеспечения тепла. Печь работает, продувая нагретый воздух через воздуховоды, которые доставляют теплый воздух в комнаты по всему дому через воздушные регистры или решетки. Этот тип системы отопления называется канальной или принудительной системой распределения теплого воздуха. Он может работать на электричестве, природном газе или мазуте. Внутри печи, работающей на газе или жидком топливе, топливо смешивается с воздухом и сжигается. Пламя нагревает металлический теплообменник, в котором тепло передается воздуху. Воздух проталкивается через теплообменник вентилятором печи «обработчика воздуха», а затем нагнетается по воздуховоду после теплообменника. В топке продукты сгорания выводятся из здания через дымоход. Старые «атмосферные» печи выбрасывали воздух прямо в атмосферу и тратили впустую около 30% энергии топлива только на то, чтобы выхлоп оставался достаточно горячим, чтобы безопасно подниматься по дымоходу. Современные печи с минимальной эффективностью значительно сокращают эти потери за счет использования «нагнетательного» вентилятора для протягивания выхлопных газов через теплообменник и создания тяги в дымоходе. «Конденсационные» печи предназначены для рекуперации большей части уходящего тепла путем охлаждения выхлопных газов до температуры ниже 140°F, когда водяной пар в выхлопе конденсируется в воду. Это основная характеристика высокоэффективной печи (или котла). Обычно они вентилируются через боковую стенку с пластиковой трубой. В настоящее время Министерство энергетики США разрабатывает новые стандарты для печей, которые должны быть окончательно утверждены весной 2016 года. Текущие стандарты для печей не обновлялись с 1987 года. компоненты системы отопления включаются и выключаются. Наиболее важным элементом управления с вашей точки зрения является термостат, который включает и выключает систему или, по крайней мере, систему распределения, чтобы вам было комфортно. Типичная система с принудительной подачей воздуха будет иметь один термостат. Но в системе отопления есть и другие внутренние элементы управления, такие как выключатели «верхнего предела», которые являются частью невидимого, но критического набора средств управления безопасностью. КПД печи или котла, работающего на ископаемом топливе, является мерой количества полезного тепла, производимого на единицу подводимой энергии (топлива). Эффективность сгорания – простейшая мера; это просто эффективность системы во время ее работы. Эффективность сгорания подобна количеству миль на галлон, которое ваш автомобиль проезжает со скоростью 55 миль в час по шоссе. В США КПД печи регулируется минимальным AFUE (годовая эффективность использования топлива). AFUE оценивает сезонную эффективность, усредняя пиковые и частичные нагрузки. AFUE учитывает потери при запуске, охлаждении и другие эксплуатационные потери, возникающие в реальных условиях эксплуатации, и включает оценку электроэнергии, используемой устройством обработки воздуха, нагнетательным вентилятором и органами управления. AFUE похож на пробег вашего автомобиля между заправками, включая как движение по шоссе, так и движение с частыми остановками. Чем выше AFUE, тем эффективнее печь или котел. Бойлеры – водонагреватели специального назначения. В то время как печи переносят тепло в теплом воздухе, котельные системы распределяют тепло в горячей воде, которая отдает тепло, проходя через радиаторы или другие устройства в комнатах по всему дому. Затем более холодная вода возвращается в котел для повторного нагрева. Системы горячего водоснабжения часто называют гидравлическими системами. Бытовые котлы обычно используют в качестве топлива природный газ или мазут. В паровых котлах, которые сегодня гораздо реже встречаются в домах, вода кипятится, и пар переносит тепло по дому, конденсируясь в воду в радиаторах по мере охлаждения. Обычно используются нефть и природный газ. Вместо вентилятора и воздуховода в котле используется насос для циркуляции горячей воды по трубам к радиаторам. В некоторых системах горячего водоснабжения вода циркулирует по пластиковым трубам в полу. Такая система называется теплым полом (см. «Современное отопление»). Важные элементы управления котлом включают термостаты, аквастаты и клапаны, которые регулируют циркуляцию и температуру воды. Хотя стоимость не является тривиальной, как правило, гораздо проще установить «зональные» термостаты и регуляторы для отдельных помещений с водяной системой, чем с принудительной подачей воздуха. Некоторые элементы управления входят в стандартную комплектацию новых котлов, в то время как другие могут быть добавлены для экономии энергии (см. раздел «Модификации специалистами по системам отопления» на странице обслуживания систем отопления). Как и в случае с печами, конденсационные газовые котлы относительно распространены и значительно более эффективны, чем неконденсационные котлы (если не используются очень сложные средства управления). Конденсационные котлы, работающие на жидком топливе, не распространены в США по нескольким причинам, связанным с более низким потенциалом скрытой теплоты и возможностью большего загрязнения обычным мазутом. Тепловые насосы — это просто кондиционеры двухстороннего действия (см. подробное описание в разделе «Системы охлаждения»). Летом кондиционер работает, перемещая тепло из относительно прохладного помещения в относительно теплое снаружи. Зимой тепловой насос меняет этот трюк, забирая тепло из холода снаружи с помощью электрической системы и отводя это тепло внутрь дома. Почти все тепловые насосы используют системы принудительной подачи теплого воздуха для перемещения нагретого воздуха по всему дому. Существует два относительно распространенных типа тепловых насосов. Воздушные тепловые насосы используют наружный воздух в качестве источника тепла зимой и радиатора летом. Тепловые насосы с наземным источником (также называемые геотермальными, GeoExchange или GX) получают тепло из-под земли, где температура более постоянна круглый год. Воздушные тепловые насосы гораздо более распространены, чем геотермальные, потому что они дешевле и проще в установке. Однако геотермальные тепловые насосы гораздо более эффективны, и их часто выбирают потребители, которые планируют оставаться в одном и том же доме в течение длительного времени или имеют сильное желание жить более устойчиво. Как определить, подходит ли тепловой насос для вашего климата, обсуждается далее в разделе «Варианты топлива». В то время как тепловой насос с воздушным источником устанавливается так же, как центральный кондиционер, тепловые насосы с источником тепла из земли требуют, чтобы «контур» был закопан в землю, как правило, в длинных неглубоких (глубиной 3–6 футов) траншеях или в одна или несколько вертикальных скважин. Конкретный используемый метод будет зависеть от опыта установщика, размера вашего участка, недр и ландшафта. В качестве альтернативы некоторые системы всасывают грунтовые воды и пропускают их через теплообменник вместо использования хладагента. Затем грунтовые воды возвращаются в водоносный горизонт. Поскольку электричество в тепловом насосе используется для перемещения тепла, а не для его производства, тепловой насос может производить больше энергии, чем потребляет. Отношение поставленной тепловой энергии к потребленной энергии называется коэффициентом полезного действия или КПД, его типичные значения находятся в диапазоне от 1,5 до 3,5. Это «установившийся» показатель, который нельзя напрямую сравнивать с коэффициентом эффективности отопительного сезона (HSPF), сезонным показателем, обязательным для оценки тепловой эффективности воздушных тепловых насосов. Преобразование между мерами не является простым, но агрегаты с наземным источником обычно более эффективны, чем тепловые насосы с воздушным источником. В некоторых районах популярны газовые обогреватели прямого нагрева. Сюда входят настенные, отдельно стоящие и напольные печи, все они характеризуются отсутствием воздуховодов и относительно небольшой тепловой мощностью. Поскольку в них нет воздуховодов, они наиболее полезны для обогрева одной комнаты. Если требуется обогрев нескольких помещений, необходимо либо оставить открытыми двери между помещениями, либо необходим другой способ обогрева. В лучших моделях используются системы «герметичного воздуха для горения» с трубами, проложенными через стену как для подачи воздуха для горения, так и для отвода продуктов сгорания. Эти устройства могут обеспечить приемлемую производительность, особенно для кают и других зданий, где допустима большая разница температур между спальнями и главными помещениями. Модели могут работать на природном газе или пропане, а некоторые – на керосине. Газовые или керосиновые обогреватели, у которых нет выпускного отверстия, продавались десятилетиями, но мы настоятельно не рекомендуем их использование по соображениям здоровья и безопасности. Известные производителями как «безвентиляционные» газовые отопительные приборы, они включают в себя настенные и отдельно стоящие обогреватели, а также газовые камины с открытым пламенем с керамическими бревнами, которые фактически не подключены к дымоходу. Производители утверждают, что, поскольку эффективность сгорания продуктов очень высока, они безопасны для жильцов здания. Однако это утверждение справедливо только в том случае, если вы держите ближайшее окно открытым для достаточного количества свежего воздуха, что противоречит цели дополнительного тепла. Опасности включают воздействие побочных продуктов сгорания, как описано в разделе «Вентиляция», и кислородное истощение (эти обогреватели должны быть оснащены датчиками кислородного истощения). Из-за этих опасностей по крайней мере в пяти штатах (Калифорния, Миннесота, Массачусетс, Монтана и Аляска) их использование в домах запрещено, и во многих городах США и Канады они также запрещены. Портативные электрические обогреватели недороги в покупке, но дороги в использовании. К таким резистивным нагревателям относятся «маслонаполненные» и «кварцевые инфракрасные» нагреватели. Они преобразуют электрический ток из розетки прямо в тепло, как тостер или утюг. Как поясняется далее в разделе «Выбор новой системы», требуется много электроэнергии для производства того же количества полезного тепла, которое может дать природный газ или нефть на месте. Подключаемый нагреватель мощностью 1500 Вт будет использовать почти всю мощность 15-амперной ответвленной цепи; таким образом, добавление большой дополнительной нагрузки приведет к срабатыванию автоматического выключателя или перегоранию предохранителя. Стоимость эксплуатации 1500-ваттной установки в час вычислить просто: она в 1,5 раза превышает стоимость электроэнергии в центах за киловатт-час. При средних расценках по стране — 12 центов за кВт/ч за электроэнергию — этот нагреватель будет стоить 18 центов в час, и его стоимость быстро превысит его покупную цену. С другой стороны, для периодического использования это «наименее плохое» решение, когда альтернативы потребуют крупных инвестиций, например, для улучшения воздуховодов в определенной области. Просто помните, что нагрев электрическим сопротивлением обычно является самой дорогой формой нагрева, и поэтому его редко рекомендуют. «Электрический плинтусный обогрев» — это еще один вид резистивного обогрева, аналогичный подключаемому обогревателю, за исключением того, что он является проводным. Он имеет два основных преимущества: низкая стоимость установки и простота установки индивидуальных комнатных термостатов, позволяющих отключать отопление в неиспользуемых помещениях. Эксплуатационные расходы, как и для всех резистивных систем, как правило, очень высоки, если только дом не «сверхизолирован». Дровяное отопление может иметь большое значение в сельской местности, если вам нравится складывать дрова и топить печь или топку. Цены на древесину, как правило, ниже, чем на газ, нефть или электричество. Если вы сами рубите дрова, экономия может быть большой. Загрязнители от сжигания древесины были проблемой в некоторых частях страны, в результате чего Агентство по охране окружающей среды США (EPA) ввело правила, регулирующие выбросы загрязняющих веществ из дровяных печей. В результате новые модели довольно чисто горят. Пеллетные печи имеют ряд преимуществ перед дровяными печами. Они меньше загрязняют окружающую среду, чем дровяные печи, и предлагают пользователям большее удобство, контроль температуры и качество воздуха в помещении. Газовые (и большинство дровяных) камины в основном являются частью декора комнаты, обеспечивая теплое свечение (и способ избавиться от секретных документов), но обычно не являются эффективным источником тепла. В обычных установках, которые полагаются на воздух, поступающий из комнаты в камин для сжигания и разбавления, камин, как правило, теряет больше тепла, чем дает, потому что через устройство проходит так много теплого воздуха, который должен быть заменен холодным наружным воздухом. С другой стороны, если у камина есть плотно закрывающаяся стеклянная дверца, источник наружного воздуха и хороший дымоходный клапан, он может обеспечить полезное тепло. Лучистое отопление пола обычно относится к системам, которые циркулируют теплую воду в трубах под полом. Это нагревает пол, который, в свою очередь, согревает людей, использующих помещение. Он легко поддается контролю, его сторонники считают его эффективным, и его установка стоит дорого. Это также требует очень опытного системного проектировщика и установщика и ограничивает выбор ковров и другой отделки пола: вы не хотите «закрывать» свой источник тепла. Обратитесь в ассоциацию Radiant Panel Бесканальный, мини-сплит, мульти-сплит . Жилые воздуховоды относительно редко встречаются за пределами Северной Америки. Широко используются «бесканальные» тепловые насосы, которые распределяют энергию по линиям хладагента вместо воды или воздуха. Крупные полевые испытания на северо-западе Тихого океана показывают, что они могут иметь хорошие характеристики в холодную погоду и быть очень рентабельными при замене электрического нагрева сопротивления. Как и в случае с наземными системами, относительная незрелость рынка помогает гарантировать, что мульти-сплит-системы для всего дома продаются по премиальным ценам. Комбинированное производство тепла и электроэнергии (ТЭЦ) или когенерация для жилых домов серьезно изучается в некоторых странах. Основная предпосылка заключается в использовании небольшого генератора для удовлетворения части потребностей дома в электроэнергии и рекуперации отработанного тепла (обычно более 70% теплотворной способности топлива) для обогрева дома (водяной или водяной). воздушные системы) и производить горячую воду для бытовых нужд. Эти системы еще не получили широкого распространения. Они, вероятно, будут иметь наилучшие экономические показатели в домах с высокими счетами за отопление, потому что дом невозможно изолировать, например, дома из цельного камня или кирпича. Целью любого нагревательного устройства является повышение или поддержание температуры твердого тела, жидкости или газа до или на уровне, подходящем для конкретного процесса или применения. Большинство приложений для обогрева можно разделить на две основные ситуации; приложения, требующие поддержания постоянной температуры, и приложения или процессы, требующие нагрева рабочего продукта до различных температур. Принципы и процедуры расчета аналогичны для любой ситуации. Большинство применений с постоянной температурой представляют собой особые случаи, когда температура твердого тела, жидкости или газа поддерживается на постоянном уровне независимо от температуры окружающей среды. Расчетные коэффициенты и расчеты основаны на стационарных условиях при фиксированной разнице температур. Потери тепла и потребности в энергии оцениваются с использованием условий «наихудшего случая». По этой причине определить потребность в тепловой энергии для применения с постоянной температурой относительно просто. Комфортный обогрев (постоянная температура воздуха) и защита трубопроводов от замерзания являются типичными примерами применения при постоянной температуре. Уравнения и процедуры для расчета потребности в тепле для нескольких применений обсуждаются далее в этом разделе. Приложения с переменной температурой (процесс) обычно включают последовательность запуска и имеют множество рабочих переменных. Общие потребности в тепловой энергии для технологических процессов определяются как сумма этих расчетных переменных. В результате расчеты тепловой энергии обычно более сложны, чем для приложений с постоянной температурой. Переменные: Суммарная поглощенная тепловая энергия — Сумма всей тепловой энергии, поглощенной во время запуска или работы, включая продукт работы, скрытую теплоту плавления (или испарения), подпиточные материалы, контейнеры и оборудование. Общие потери тепловой энергии — Сумма потерь тепловой энергии на теплопроводность, конвекцию, излучение, вентиляцию и испарение во время запуска или эксплуатации. Расчетный коэффициент безопасности — Коэффициент для компенсации неизвестных факторов в процессе или приложении. Выбор и размеры установленного оборудования в технологическом процессе основываются на большей из двух расчетных потребностей в тепловой энергии. В большинстве технологических процессов пусковые и рабочие параметры представляют собой два совершенно разных состояния одного и того же процесса. Тепловая энергия, необходимая для запуска, обычно значительно отличается от энергии, необходимой для рабочих условий. Чтобы точно оценить потребности в тепле для приложения, необходимо оценить каждое условие. Сравнительные значения определяются следующим образом: Первым шагом в определении общей потребности в тепловой энергии является определение поглощенной тепловой энергии. Если изменение состояния происходит как прямая или косвенная часть процесса, в расчеты должна быть включена тепловая энергия, необходимая для изменения состояния. Это правило применяется независимо от того, происходит ли изменение во время запуска или позже, когда материал находится при рабочей температуре. Факторы, которые необходимо учитывать при расчетах поглощения тепла, показаны ниже: Требования к запуску (начальный прогрев) Эксплуатационные требования (процесс) Объекты или материалы, температура которых выше температуры окружающей среды, теряют тепловую энергию за счет теплопроводности, конвекции и излучения. Жидкие поверхности, подвергающиеся воздействию атмосферы, теряют тепловую энергию за счет испарения. Расчет общей потребности в тепловой энергии должен учитывать эти потери и обеспечивать достаточное количество энергии для их компенсации. Тепловые потери оцениваются как для пусковых, так и для рабочих условий и добавляются в соответствующие расчеты. Тепловые потери при пуске — изначально тепловые потери при пуске равны нулю, поскольку все материалы и оборудование имеют температуру окружающей среды. Потери тепла увеличиваются до максимума при рабочей температуре. Следовательно, тепловые потери при пуске обычно основаны на среднем значении потерь при пуске и потерь при рабочей температуре. Тепловые потери при рабочей температуре — Тепловые потери максимальны при рабочей температуре. Тепловые потери при рабочей температуре принимаются за полную величину и добавляются к общей потребности в энергии. Только что рассмотренные потери тепла можно оценить, используя коэффициенты из диаграмм и графиков, представленных в этом разделе. Общие потери включают излучение, конвекцию и проводимость от различных поверхностей и выражаются в ваттах в час на единицу площади поверхности на градус температуры (Вт/ч/фут 2 /°F). Примечание — Поскольку значения в таблицах уже выражены в ваттах в час, на них не влияет фактор времени «t» в уравнениях тепловой энергии. Во многих системах отопления фактические рабочие условия, потери тепла и другие факторы, влияющие на процесс, можно только оценить. В большинстве расчетов рекомендуется использовать коэффициент запаса для компенсации таких неизвестных факторов, как вентиляционный воздух, теплоизоляция, материалы для подгонки и колебания напряжения. Например, колебание (или падение) напряжения на 5 % приводит к изменению выходной мощности нагревателя на 10 %. Коэффициенты безопасности варьируются от 10 до 25% в зависимости от уровня уверенности проектировщика в оценке неизвестных. Коэффициент безопасности применяется к сумме расчетных значений поглощенной и потерянной тепловой энергии. Общая тепловая энергия (Q T ), необходимая для конкретного применения, представляет собой сумму ряда переменных. Основное уравнение полной энергии: Q T = Q M + Q L + Коэффициент безопасности Где: В то время как Q T традиционно выражается в БТЕ (британские тепловые единицы), при использовании электрических нагревателей удобнее использовать ватты или киловатты. В этом случае выбор оборудования может основываться непосредственно на номинальной мощности нагревателя. Уравнения и примеры в этом разделе конвертированы в ватты. Следующие уравнения описывают расчеты, необходимые для определения переменных в приведенном выше уравнении полной энергии. Уравнения 1 и 2 используются для определения тепловой энергии, поглощаемой продуктом работы и оборудованием. Удельная теплоемкость и скрытая теплота различных материалов перечислены в этом разделе в таблицах свойств неметаллических твердых тел, металлов, жидкостей, воздуха и газов. Уравнения 3 и 4 используются для определения потерь тепловой энергии. Потери тепловой энергии с поверхностей можно оценить по значениям кривых на диаграммах Г-114С, Г-125С, Г-126С или Г-128С. Потери проводимости рассчитываются с использованием коэффициента теплопроводности или «k», указанного в таблицах свойств материалов. Поглощенная тепловая энергия определяется по весу материалов, удельной теплоемкости и изменению температуры. Некоторые материалы, например свинец, имеют разную удельную теплоемкость в разных состояниях. Когда происходит изменение состояния, для этих материалов требуются два расчета: один для твердого материала и один для жидкости после того, как твердое тело расплавится. Где: Поглощенная тепловая энергия определяется по весу материалов и скрытой теплоте плавления или испарения. Где: Тепловая энергия, теряемая поверхностями в результате излучения, конвекции и испарения, определяется по площади поверхности и скорости потерь в ваттах на квадратный фут в час. Где: Тепловая энергия, теряемая при теплопроводности, определяется площадью поверхности, теплопроводностью материала, толщиной и температурной разностью материала. Где: Уравнения 5a и 5b используются для суммирования результатов всех других уравнений, описанных на этой странице. Эти два уравнения определяют общую потребность в энергии для двух условий процесса: запуска и работы. Где: Где: Размер и мощность установленного отопительного оборудования основаны на большем из расчетных результатов уравнения 5a или 5b. Примечания — Коэффициенты потерь из таблиц в этом разделе включают потери от излучения, конвекции и испарения, если не указано иное. Время ( t ) учитывается в уравнении запуска, поскольку запуск процесса может варьироваться от минут или часов до дней. Эксплуатационные требования обычно основаны на стандартном периоде времени в один час ( t = 1). Если время цикла и потребности в тепловой энергии не совпадают с часовыми интервалами, их следует пересчитать на почасовую временную основу. По Bob Formisano Bob Formisano Bob Formisano — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад. Узнайте больше о The Spruce’s
Редакционный процесс Обновлено 31.08.22 Рассмотрено Ларри Кэмпбелл Рассмотрено
Ларри Кэмпбелл Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board. Узнайте больше о The Spruce’s
Наблюдательный совет Домашние системы отопления предназначены для повышения температуры внутри дома путем отбора тепловой энергии из источника топлива и последующей передачи ее в жилые помещения. Существует несколько типов систем, используемых для обогрева жилых домов, и каждый из них имеет более специфические варианты. Некоторые системы HVAC имеют общие компоненты с домашним холодильным оборудованием, некоторые работают независимо, а некоторые обеспечивают как обогрев, так и охлаждение. HVAC — это сокращение от «отопление, вентиляция и кондиционирование воздуха». Этот термин используется для описания всей системы климат-контроля в доме, относящейся как к нагревательному, так и к охлаждающему оборудованию. Независимо от того, какая система HVAC установлена, целью всех отопительных приборов является использование какого-либо вида топлива для обогрева внутренних помещений дома. Системы отопления могут использовать различные источники топлива, включая природный газ, пропан, мазут, биотопливо (например, древесину), солнечную энергию и электричество. Некоторые дома имеют более одной системы отопления: например, некоторые пристройки или готовые подвалы отапливаются другими системами, чем остальная часть дома. Здесь вы узнаете о семи различных типах систем отопления, а также о плюсах и минусах каждой из них, чтобы решить, какой вариант лучше всего подходит для вашего дома. 9 лучших программируемых термостатов 2022 года для экономии денег 01
07 Безусловно, наиболее распространенная система HVAC в современных домах в Северной Америке, система принудительной вентиляции использует печь с нагнетательным вентилятором, который доставляет нагретый воздух в различные комнаты дома через сеть воздуховодов. Системы с принудительной подачей воздуха очень быстро регулируют температуру в помещении, а поскольку системы кондиционирования воздуха могут использовать один и тот же вентилятор и воздуховод, это эффективная система ОВК в целом. Установка новой системы HVAC с принудительной подачей воздуха обычно стоит от 5000 до 10 000 долларов. Это зависит от площади вашего дома, а для больших домов потребуются более прочные блоки, что может увеличить затраты. Эти системы могут прослужить до 25 лет, прежде чем потребуется замена блоков. Источники топлива: Печи, питающие системы принудительной вентиляции, могут работать на природном газе, жидком пропане (LP), мазуте или электричестве. Распределение: Воздух, нагретый горелкой печи или нагревательным элементом, распределяется по сети воздуховодов к отопительным приборам в отдельных помещениях. Другая система воздуховодов возвращает воздух обратно в печь через возврат холодного воздуха. Pros Возможна установка воздушных фильтров и увлажнителей Самый высокий рейтинг AFUE (годовая эффективность использования топлива) среди всех систем отопления Сочетание охлаждения с обогревом Минусы Требуются воздуховоды и пространство в стенах Может создавать сухой, аллергенный воздух без фильтров и увлажнителей Нагревает воздух, а не предметы в помещении Сколько стоит замена системы HVAC? 02
из 07 Предшественники систем с принудительной подачей воздуха, печи с гравитационным воздухом также распределяют воздух через систему металлических воздуховодов, но вместо того, чтобы нагнетать воздух через воздуходувку, системы гравитационного воздуха работают по простой физике: теплый воздух поднимается, а холодный опускается. Однако регулировка температуры происходит медленно, поскольку системы работают за счет простых конвекционных потоков. Самотечная воздушная печь в подвале нагревает воздух, который затем поднимается по воздуховодам в различные помещения. Холодный воздух возвращается в печь через систему воздуховодов. Так называемые печи «осьминог», которые можно найти во многих старых домах, представляют собой печи с гравитационным воздухом. Самотечные воздушные системы больше не устанавливаются, а затраты на их обслуживание должны быть минимальными. Во многих старых домах они продолжают эффективно работать. Источник топлива: Гравитационные воздушные печи могут работать на природном газе, жидком пропане (LP) или мазуте. Они редко питаются электричеством, поскольку эти системы старше, и в их эпоху электричество редко использовалось. Распределение : Кондиционированный воздух циркулирует по сети металлических воздуховодов. Минусы Воздух не может эффективно фильтроваться Менее энергоэффективны, чем новые печи Медленная регулировка температуры 03
07 Современное внутрипольное лучистое отопление включает в себя пластиковые водопроводные трубы, которые устанавливаются внутри полов из бетонных плит или крепятся к верхней или нижней части деревянных полов. Он тихий и в целом энергоэффективный. Он имеет тенденцию нагреваться медленнее и требует больше времени для регулировки, чем принудительный воздушный нагрев, но его нагрев более стабильный. В то время как обслуживание скрытых труб может быть затруднено, встроенные в пол лучистые обогреватели должны служить несколько десятилетий. Лучистое отопление отличается от принудительного воздушного отопления тем, что оно нагревает предметы и материалы, такие как мебель и напольные покрытия, а не только воздух. Большинство излучающих систем для всего дома распределяют тепло через горячую воду, нагретую в бойлере или водонагревателе. Однако системы на основе котлов нельзя совмещать с кондиционированием воздуха. Существуют также напольные системы, в которых используется электропроводка, проложенная под материалами пола, обычно керамической или каменной плиткой. Они менее энергоэффективны, чем системы горячего водоснабжения, и обычно используются только в небольших помещениях, таких как ванные комнаты. Они в первую очередь обогревают пол таким образом, чтобы держать ноги в тепле, но не столько само помещение. Установка лучистого теплого пола обычно стоит от 1800 до 6000 долларов, при этом затраты постепенно снижаются по мере добавления дополнительных квадратных метров. Источники топлива : Трубопроводные системы горячего водоснабжения обычно обогреваются центральным котлом, который может работать на природном газе, жидком пропане (LP) или электричестве. Горячая вода также может обеспечиваться солнечными системами горячего водоснабжения, которые обычно используются в дополнение к системам на основе топлива. Распределение : Внутренние системы обычно распределяются горячей водой, протекающей по пластиковым трубам. Pros Комфортное, равномерно распределяемое тепло Энергоэффективность с использованием котлов Может работать на солнечной энергии Минусы Медленно нагревается при изменении температуры Дорогостоящая установка Обслуживание скрытых трубопроводов затруднено 04
07 Традиционные системы котлов и радиаторов включают в себя центральный котел, в котором пар или горячая вода циркулируют по трубам к радиаторным блокам, стратегически расположенным вокруг дома. Эти системы часто отапливают старые дома и многоквартирные дома в Северной Америке. Классический радиатор — чугунный вертикальный блок, обычно размещаемый возле окон — часто называют паровым радиатором, хотя этот термин иногда неточен. На самом деле существует два типа систем, используемых с этими старыми радиаторами. Настоящие паровые котлы на самом деле направляют газообразный пар по трубам к отдельным радиаторам, который затем конденсируется обратно в воду и возвращается в котел для повторного нагрева. В современных радиаторных системах горячая вода циркулирует к радиаторам с помощью электрических насосов. В старых паровых котлах горячая вода отдает свое тепло радиатору, а охлажденная вода возвращается в котел для дополнительного нагрева. Системы водяных радиаторов очень распространены в Европе. Ожидайте замену котлов и радиаторов примерно каждые 10–15 лет, что обычно стоит от 3700 до 8200 долларов. Источники топлива: Системы котлов/радиаторов могут работать на природном газе, жидком пропане, мазуте или электричестве. Первоначальные котлы могли даже работать на угле. Распределение: Тепло производится паром или горячей водой, циркулирующей по металлическим трубам к радиаторам, форма которых облегчает передачу тепловой энергии. Pros Менее сухой, чем системы воздушного отопления Радиаторы могут быть заменены плинтусом или стеновой панелью Энергоэффективный с новыми котлами Минусы Радиаторы могут выглядеть некрасиво Расположение радиаторов может ограничивать размещение мебели или оконных покрытий Бойлерные системы нельзя комбинировать с кондиционированием воздуха 05
из 07 Другой более современной формой лучистого тепла является плинтусная система горячего водоснабжения, также известная как водяная система, в которой также используется централизованный котел для нагрева воды, циркулирующей по системе водопроводных труб. Эта вода поступает к низкопрофильным плинтусным нагревательным элементам, которые излучают тепло от воды в помещение через тонкие металлические ребра, окружающие водопроводную трубу, обычно из углеродистой стали. По сути, это просто обновленная, усовершенствованная версия старых вертикальных радиаторных систем. Плинтусные нагреватели с горячей водой могут прослужить несколько десятилетий и обычно стоят от 450 до 1200 долларов за установку новых или замену старых блоков. Источники топлива: Котлы для гидравлических систем могут работать на природном газе, жидком пропане (LP), мазуте или электричестве. Им также могут помочь солнечные системы отопления. Распределение: Горячая вода нагревается бойлером и подается к плинтусам с ребристыми трубами, установленным вдоль стен. Ребра увеличивают площадь рассеивания тепла для повышения эффективности. Тепло распределяется за счет естественной конвекции: нагретый воздух поднимается от плинтуса, а холодный воздух опускается к блоку для обогрева. Минусы Должен оставаться свободным; может ограничивать размещение мебели или оконных покрытий Нельзя комбинировать с кондиционером Медленно нагревается; трубы могут замерзнуть, если система выйдет из строя 06
07 пришествие/Getty Images Новейшей технологией домашнего отопления (и охлаждения) является тепловой насос, в котором используется система, аналогичная кондиционерам, для извлечения тепла из воздуха и доставки его в дом с помощью внутреннего кондиционера. Стандартные домашние системы представляют собой воздушные тепловые насосы, которые получают тепло из наружного воздуха. Существуют также геотермальные тепловые насосы, которые извлекают тепло из глубины земли, а также тепловые насосы, использующие воду, которые получают тепло из пруда или озера. Популярным типом теплового насоса с воздушным источником является мини-сплит-система или система без воздуховодов. Он имеет относительно небольшой наружный компрессорный блок и один или несколько внутренних кондиционеров, которые легко добавить в пристройку к комнате или в отдаленные районы дома. Многие системы тепловых насосов являются реверсивными и могут летом переключаться в режим кондиционирования воздуха. Тепловые насосы могут быть энергоэффективными, но они подходят только для относительно мягкого климата; они менее эффективны в очень жаркую и очень холодную погоду. Эти системы обычно служат 15 и более лет, а их замена стоит от 4200 до 7300 долларов. Источники топлива: Тепловые насосы обычно работают от электричества, хотя также доступны модели, работающие на природном газе. Распределение : Тепло (и охлаждение) обеспечивают настенные блоки, которые продувают воздух через змеевики испарителя, сделанные из меди или алюминия, которые связаны с наружным насосом, который извлекает или поглощает тепло снаружи. Cons Лучше всего подходит для относительно мягкого климата Распределение горячего или холодного воздуха ограничено Каждое устройство должно управляться отдельно из отдельных комнат 07
07 БэнксФото/Getty Images Системы электрического сопротивления, такие как плинтусные обогреватели, являются популярным вариантом дополнительного отопления в готовых подвалах, домашних офисах и сезонных помещениях, таких как трехсезонные веранды и солярии. Эти обогреватели обычно не используются для основных систем отопления дома, в основном из-за высокой стоимости электроэнергии. Подобно лучистому теплу в полу, лучистые электрические обогреватели нагревают предметы в комнате, а не только воздух. Электрические нагреватели просты и недороги в установке, как правило, стоят от 450 до 1200 долларов, и они не требуют воздуховодов, насосов, кондиционеров или другого распределительного оборудования. Устройства недороги, не имеют движущихся частей и практически не требуют обслуживания. Существует два основных типа плинтусных обогревателей: конвекционные (традиционные) и водяные. Конвекция представляет собой металлический стержень с ребрами, которые при подаче электричества нагревают стержень и ребра и отдают тепло комнате. Гидроник представляет собой металлическую трубку, заполненную жидкостью, которая нагревается при подаче электричества и дольше держит тепло, но дольше нагревается и стоит в 3-4 раза дороже конвекционных агрегатов. Кроме обычных плинтусных обогревателей существуют электрические лучистые обогреватели, которые греют излучением. Обычно они устанавливаются под потолком и направляются к обитателям помещения, обеспечивая более сфокусированное тепло, чем с плинтусными блоками. Лучистые обогреватели также более энергоэффективны, чем плинтусы. Источники топлива: Системы электрического сопротивления подключаются к электрическим цепям дома, используя основное электричество дома, которое может питаться углем. Распределение : Плинтусные обогреватели используют естественную конвекцию для циркуляции тепла по комнате. Настенные обогреватели и многие специальные обогреватели (например, обогреватели для ног) обычно имеют внутренние вентиляторы, которые выдувают нагретый воздух. Профи Универсальный; может быть установлен в любом месте с электрической цепью Бесшумная работа без вентиляторов Нет необходимости в воздуховодах или капитальном монтаже Минусы Дорого в эксплуатации Использовать много электроэнергии; может перегрузить электрическую цепь Может способствовать загрязнению воздуха и атмосферному углероду при использовании электроэнергии, работающей на угле При выборе новой системы отопления для вашего дома важно взвесить все за и против каждого варианта и определить, какой тип обогревателя соответствует вашим потребностям. Например, напольное лучистое отопление — отличный вариант для тех, кто живет в более теплом климате и не нуждается в отапливании дома при отрицательных температурах в течение нескольких месяцев подряд. В более холодных регионах принудительное воздушное отопление или радиаторы могут обеспечить более постоянную и комфортную температуру зимой. Кроме того, затраты на замену устаревшей системы могут оказаться неоправданными, если можно установить современные, более энергоэффективные варианты. В большинстве случаев лучше всего обратиться к профессиональному специалисту по ОВиК, который поможет вам начать процесс обновления системы отопления вашего дома в зависимости от ее размера, планировки и вашего регионального климата. Статья Источники The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия. Оценка мощности
Сколько БТЕ необходимо для обогрева дома, магазина, гаража и многого другого! | Ferrellgas
Расчет количества БТЕ, необходимого для обогрева помещения
Какие факторы могут повлиять на ваши потребности в отоплении?
1. Климат и погода
2. Средние квадратные и кубические метры
3. Строительные материалы и их качество
Свяжитесь с Ferrellgas для получения информации о ваших потребностях в отоплении
Сколько БТЕ тепла на квадратный фут?
Сколько БТЕ мне нужно для обогрева дома? (Таблица 1)
Таблица БТЕ отопления (приблизительные оценки)
Размер дома (отопление): Стандартный климат Очень холодный климат Очень жаркий климат 500 квадратных футов 22 500 БТЕ 30 000 БТЕ 15 000 БТЕ 1000 квадратных футов 45 000 БТЕ 60 000 БТЕ 30 000 БТЕ 1500 квадратных футов 67 500 БТЕ 90 000 БТЕ 45 000 БТЕ 2000 квадратных футов 90 000 БТЕ 120 000 БТЕ 60 000 БТЕ 2500 квадратных футов 112 500 БТЕ 150 000 БТЕ 75 000 БТЕ 3000 квадратных футов 135 000 БТЕ 180 000 БТЕ 90 000 БТЕ 3500 квадратных футов 157 500 БТЕ 210 000 БТЕ 105 000 БТЕ 4000 квадратных футов 180 000 БТЕ 240 000 БТЕ 120 000 БТЕ 4500 квадратных футов 202 500 БТЕ 270 000 БТЕ 135 000 БТЕ 5000 квадратных футов 225 000 БТЕ 300 000 БТЕ 150 000 БТЕ Сколько квадратных футов будет 1 000 – 30 000 БТЕ тепла?
Теплопроизводительность: квадратных метров (стандартный климат) квадратных метров (очень холодный климат) квадратных метров (очень жаркий климат) 1000 БТЕ 22,2 кв. фута 16,6 кв. футов 33,3 кв.м 3000 БТЕ 66,6 кв. футов 33,3 кв.м 100 кв. футов 5000 БТЕ 111,1 кв.м 83,3 кв.м 166,6 кв. футов 10 000 БТЕ 222,2 кв.м 166,6 кв. футов 333,3 кв.м 15 000 БТЕ 333,3 кв.м 250 кв. футов 500 кв. футов 20 000 БТЕ 444,4 кв.м 333,3 кв.м 666,6 кв. футов 25 000 БТЕ 555,5 кв. футов 416,6 кв. футов 833,3 кв.м 30 000 БТЕ 666,6 кв. футов 500 кв. футов 1000 кв. футов Сколько квадратных футов будет отапливаться 40 000 БТЕ? (Пример)
Сколько БТЕ тепла вам нужно на квадратный фут? (Зависит от климатической зоны)
Климатическая зона БТЕ на кв. фут Климатическая зона 1 30 БТЕ на кв. фут Климатическая зона 2 35 БТЕ на кв. фут Климатическая зона 3 40 БТЕ на кв. фут Климатическая зона 4 45 БТЕ на кв. фут Климатическая зона 5 50 БТЕ на кв. фут Климатическая зона 6 55 БТЕ на кв. фут Климатическая зона 7 60 БТЕ на кв. фут Типы систем отопления | Smarter House
Центральное отопление
Печи
Лучшие газовые печи и котлы на сегодняшний день имеют КПД более 90%
Бойлеры
Тепловые насосы
Геотермальный тепловой насос нагревает и охлаждает в любом климате, обмениваясь теплом с землей, температура которой более постоянна.
Прямой нагрев
Газовые обогреватели
Невентилируемые газовые обогреватели: плохая идея
Электрические обогреватели
Дровяные печи и печи на пеллетах
Камины
Современное отопление
Потребность в тепловой энергии
Применения с постоянной температурой
Применения с переменной температурой
Технологические приложения
Определение поглощенной тепловой энергии
Требования к запуску (начальный прогрев) Эксплуатационные требования (процесс) Определение потерь тепловой энергии
Оценка коэффициентов тепловых потерь
Расчетные коэффициенты безопасности
Общая потребность в тепловой энергии
Основные уравнения тепловой энергии
Q А = фунтов x C P x Δ T 3412 БТЕ/кВт
Уравнение 2. Тепловая энергия, необходимая для изменения состояния материалов Q F или Q v = фунтов x H fus или H пар 3412 БТЕ/кВт
Уравнение 3. Потери тепловой энергии с поверхностей Q ЛС = A x Д S 1000 Вт/кВт
Уравнение 4. Потери тепловой энергии за счет теплопроводности через материалы или изоляцию Q ЛК = A x k x Δ T d x 3412 БТЕ/кВт Обобщение требований к энергии
К Т = ( Q A + Q F [или Q V ] t + Q LS + Q LC 2 ) (1 + СФ)
Уравнение 5b — Тепловая энергия, необходимая для поддержания работы или процесса 3 К Т = ( Q A + Q F [or Q V ] + Q LS + Q LC )(1 + SF) Определение размеров и выбор оборудования
7 типов домашних систем отопления и как их выбрать
Что такое ОВКВ?
Системы воздушного отопления/охлаждения
БэнксФото/Getty Images Системы гравитационных печей
Системы внутрипольного лучистого отопления
еленалеонова / Getty Images Традиционные котельные и радиаторные системы
Дэвид Де Лосси / Getty Images Плинтусный радиатор для горячей воды
Изображения Thinkstock / Getty Images Системы отопления с тепловым насосом
Системы электрического нагрева сопротивления
Выбор системы отопления дома
