Межосевое расстояние радиатора что это: размеры, особенности, выбор

Поддержание комфортной температуры в помещении напрямую зависит от размеров отопительных батарей и межосевого расстояния радиатора. При нарушениях во время монтажа, касающихся рекомендуемой величины расстояний между радиатором и стеной, эффективность обогрева заметно снижается. Чтобы предотвратить возможные проблемы, рекомендуется заранее изучить особенности установки батарей и узнать, какие параметры считаются приемлемыми для отопительных приборов различного типа.

Содержание

Описание характеристики межосевого интервала радиатора
Размеры батарей отопления
Биметаллические
Алюминиевые
Стальные
Чугунные
Достоинства и недостатки радиаторов
Особенности монтажа
Выбор производителя

Описание характеристики межосевого интервала радиатора

Межосевое или межниппельное расстояние радиатора представляет собой величину, обозначающую промежуток между центральными частями выходного и входного коллекторов всей батареи или каждой из ее секций. Оно указывается в спецификации к радиатору, где представлены его главные характеристики, и обозначается числами наименовании модели прибора. Этот показатель имеет особое значение в частных домах, где вода содержится в системе отопления естественным образом. Если промежуток большой, в таком радиаторе не будет застаиваться жидкость, за счет чего КПД начнет повышаться.

Стандартными считаются величины со значением в 300, 350 и 500 мм, многие современные производители выпускают батареи такого типа. Существуют модели и с другими интервалами, например, в 200, 400 или 600 мм, в дизайнерских батареях это значение достигает 2000 мм. У радиаторов с одним и тем же межосевым интервалом высота монтажа может быть различной и зависит от конструктивных особенностей батареи, материала, из которого она сделана, а также дизайна и бренда. Эти значения нельзя путать, что особенно актуально во время установки радиаторов в проемы под окнами либо ниши.

В домах советского или постсоветского типа чаще устанавливали приборы с интервалом в 500 мм, по этой причине варианты с таким показателем до сих пор более популярны в России.

Размеры батарей отопления

По типу материала радиаторы могут быть биметаллическими, стальными, алюминиевыми или чугунными. От этого напрямую зависят размеры, общие параметры и масса батарей, что нужно учитывать при выборе подходящего варианта.

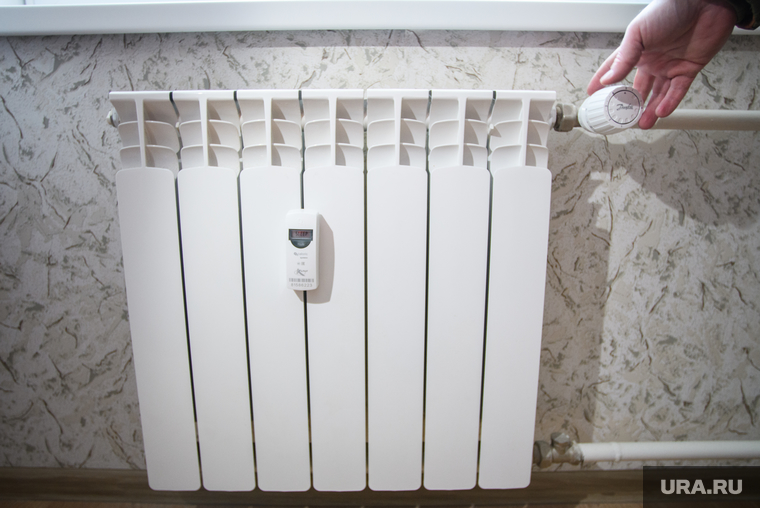

Биметаллические

По внешнему виду батареи из биметалла напоминают алюминиевые устройства, при этом их выходной и входной коллекторы, а также вертикальные теплопроводные каналы сделаны из нержавеющей стали с размещенным на верху алюминиевым корпусом. Приборы такого типа не подвергаются ржавчине, отличаются устойчивостью к гидроударам, поэтому их часто ставят в квартирах, которые подключены к центральной отопительной системе. В перечень плюсов входит высокий уровень прочности, надежность, устойчивость к воздействиям внешней среды, совместимость со всеми отопительными системами.

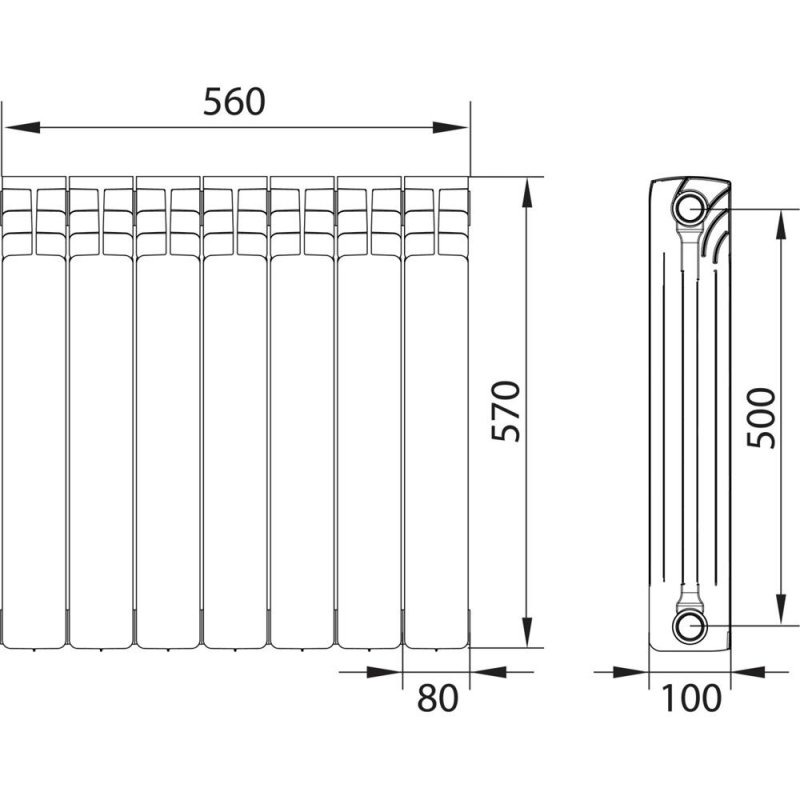

Габариты секций:

Межосевое расстояние: 200 мм, 350 мм, 500 мм.
Высота: 415 мм, 570 мм.
Ширина: 80 мм.
Глубина: 75 мм, 85 мм, 90 мм, 100 мм.

Радиаторы имеют высокую теплоотдачу, не требуют большого числа тепловых носителей, период их эксплуатации достигает 20-25 лет. У них есть и свои минусы, например, скрип, возникающий из-за разницы расширительных коэффициентов стали и алюминия. Вертикальные каналы могут засоряться, поэтому за их чистотой необходимо следить отдельно, помимо этого биметаллические стоят дороже аналогов из других материалов.

Алюминиевые

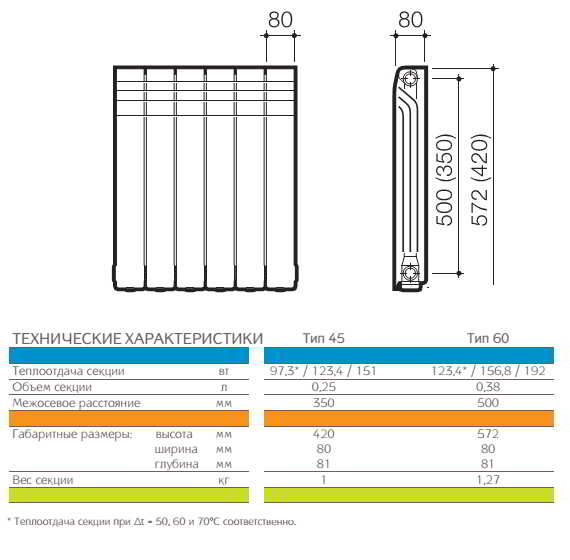

Размеры алюминиевых радиаторов

Радиаторы этого типа могут быть экструзионными или литыми, второй вариант более популярен, поскольку такие приборы отличаются высокой прочностью и не подвержены коррозии. Батареи из алюминия обеспечивают оптимальную тепловую отдачу, их легко монтировать и перевозить благодаря небольшому весу, также они способны максимально быстро нагреваться.

Модели представлены в различных вариантах дизайна и представляют собой оптимальное сочетание стоимости и эффективности тепла. Из минусов отмечают потенциальную возможность получения повреждений из-за гидроударов. На рынке представлены приборы с промежутком между осями от 200 до 800 мм, наиболее популярными считаются варианты в 350 и 500 мм.

Эксплуатировать агрегаты из алюминия можно только в случае отсутствия окисленной среды в тепловом носителе, поэтому их не рекомендуют устанавливать в зданиях с центральной системой отопления.

Стальные

Приборы из стали, в том числе с боковым подключением, бывают трубчатыми или панельными. Радиаторы панельного типа представляют собой систему из 1, 2 либо 3 панелей с оребрением из специальных П-образных пластин либо без них. Каждая панель включает в себя пару стальных листов с каналами, которые соединены друг с другом с помощью сварки. К плюсам таких радиаторов относят повышенную отдачу тепла, удобный монтаж, устойчивость к повреждениям, безопасность, приемлемую стоимость и эффектный дизайн.

Трубчатые радиаторы состоят из входного и выходного коллекторов, которые соединены друг с другом при помощи нескольких рядов трубок толщиной не менее 1,0-1,5 мм. Все детали соединяются путем сварки, которая не оставляет швов. В перечень плюсов трубчатых радиаторов включают ускоренное нагревание, устойчивость к агрессивной среде и нагрузкам механического типа, гидроударам, возможность выбирать форму и цвет батареи, безопасность и экологичность, отсутствие проблем при эксплуатации.

Расстояние между центрами штуцеров радиатора составляет 300 или 500 мм. Глубина секции изделия от 40 до 115 мм. Толщина стали не превышает 1.5 мм.

Панельные приборы могут не выдерживать гидроудары в течение проверок системы и нередко повергаются коррозии. Из недостатков трубчатых радиаторов отмечают пониженную теплоотдачу, образование течей в участках сварки и высокую стоимость.

Чугунные

Батареи из чугуна все еще популярны благодаря хорошей устойчивости к высоким температурам, отсутствию проблем с коррозией и долговечности. В устройствах такого типа присутствуют расширенные каналы, обеспечивающие идеальную циркуляцию теплового носителя даже во время засорения. Чугунные радиаторы дают аккумулирующий эффект и длительное время остаются теплыми после прекращения подачи теплоносителя.

У таких приборов есть и свои минусы, например, большие размеры по сравнению с аналогичными вариантами из остальных металлов, а также значительный вес, из-за которого чугунные радиаторы оснащают подпорками. Из-за низкой тепловой отдачи чугуна батареи этого типа медленно прогревают помещение. Многие модели имеют секции сложной формы, из-за чего уход за прибором занимает больше времени.

Высота секции радиатора составляет от 400 до 900 мм, глубина от 100 до 200 мм. Расстояние между центрами ниппельных отверстий в пределах 300-800 мм.

Современные радиаторы отечественного производства изготавливаются с учетом особенностей российских отопительных систем. У каждого прибора есть свои плюсы и минусы в зависимости от его типа. Самыми популярными в России считаются чугунные и алюминиевые батареи. Приборы из чугуна выбирают из-за их прочности, способности выдерживать рабочее давление в пределах 6-9 атм и температуру теплоносителя до 130 градусов. Из их минусов отмечают повышенную тепловую инерцию, неустойчивость к гидравлическим ударам, сложности при монтаже из-за большого веса батарей и не слишком эстетичный дизайн.

Алюминиевые приборы находятся на втором месте по популярности. Рассчитаны на давление в пределах 6-25 атм и температуру теплового носителя до 130 градусов. В список их достоинств входит высокая теплоотдача и хорошая скорость нагревания, экономичное потребление энергии, возможность регулировать температуру в помещении, компактные размеры и отсутствие проблем во время установки в сочетании с эффектным современным дизайном. Из минусов таких агрегатов стоит отметить низкую способность к конвекции, повышенное образование газов и высокую вероятность образования протечек.

Особенности монтажа

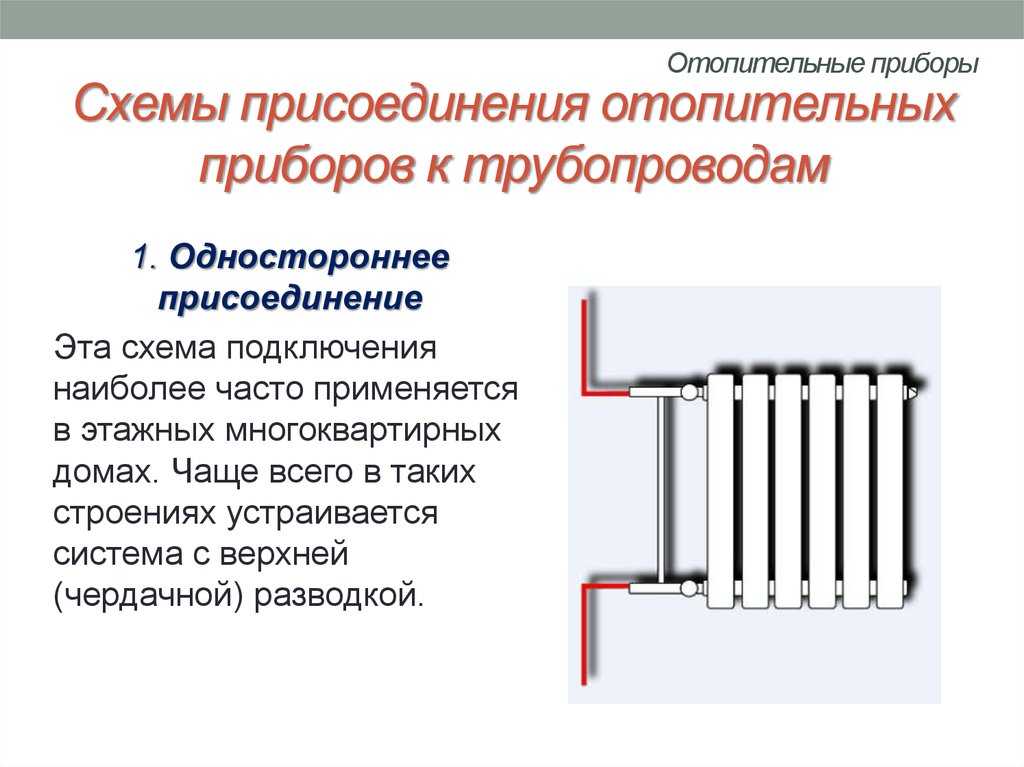

Схема монтажа

Процесс установки радиатора любого типа состоит из ряда стандартных действий. В первую очередь демонтируют старые батареи при их наличии и определяют места для размещения креплений, на которых после фиксируют кронштейны. На втором этапе монтажа нужно подготовить и повесить саму батарею и установить запорную арматуру, затем подсоединить трубы, соблюдая межосевое расстояние в радиаторах для отопления. Важно правильно подбирать размеры отопительных батарей и правильно их устанавливать вне зависимости от габаритов.

Радиаторы ставят строго по горизонтали или с незначительным уклоном с учетом направления потока носителя тепла. Во втором случае при засорении будет проще убирать воздушные пробки.

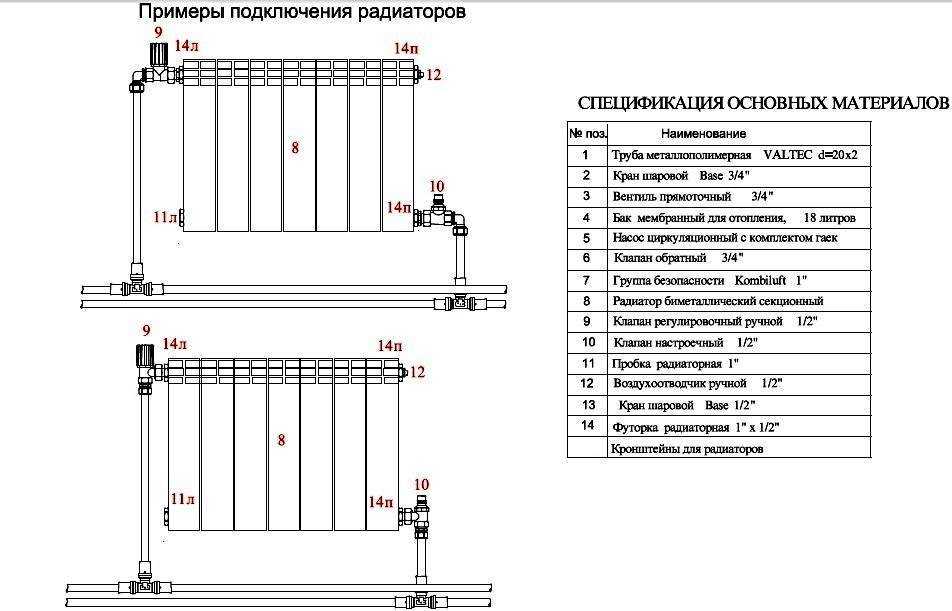

Подключать батареи к магистрали можно снизу, сбоку или по диагонали, на каждый прибор ставят отдельный вентиль и кран Маевского, что дает возможность ремонтировать радиатор без необходимости полностью отключать всю систему. Следует заранее рассчитывать размеры приборов, чтобы определить их доступную мощность.

Выбор производителя

При выборе бренда нужно учитывать, что многие зарубежные радиаторы могут не соответствовать особенностям российских отопительных систем, поэтому специалисты рекомендуют отдавать предпочтение отечественным батареям.

В перечень наиболее подходящих вариантов входят модели от Apriori, Elsotherm, Rifar, Faral и Konner. Это российские бренды, хорошо зарекомендовавшие себя при работе в различных условиях.

Из зарубежных производителей специалисты советуют отдавать предпочтение батареям компаний Kermi, IRSAP, Zehnder или Guratec. Приборы этих брендов отличаются высоким уровнем качества, изготовлены из прочных материалов и соответствуют международным стандартам.

Радиаторы отопления – размеры стандартных и нестандартных приборов

При проектировании и монтаже системы отопления или при замене старых отопительных приборов необходимо учитывать множество параметров и размеры батарей отопления играют тут немаловажное значение.

Габариты приборов отопления принимают не только из эстетических соображений, они должны отвечать следующим условиям:

по длине отопительный радиатор должен перекрывать порядка 70-75% подоконного пространства;
высота расположения от пола должна составлять 80-120 мм;
расстояние от подоконной доски в пределах 60-120 мм.

Только при выдерживании данных параметров при монтаже процесс теплоотдачи от радиатора будет максимально эффективным и будут соблюдаться заявленные производителем характеристики. Для таких приборов, как радиаторы отопления размеры не являются единственным строгим условием. Чтобы рассчитать количество радиаторов отопления требуется также учитывать степень теплоотдачи одной секции и максимально допустимую величину рабочего давления системы отопления.

Содержание

1 Термины, используемые при выборе радиатора
2 Размеры стандартных радиаторов
3 Нестандартные размеры радиаторов
4 Расчёт радиаторов отопления

Термины, используемые при выборе радиатора

Перед рассмотрением типов и видов радиаторов необходимо разобраться с некоторыми техническими терминами и понятиями чтобы иметь возможность правильно подобрать и рассчитать радиаторы отопления.

Следует знать следующие термины:

Теплоотдача радиатора, измеряется в ваттах (Вт). Данный показатель характеризует количество тепла, переданное отопительным прибором воздуху в помещении за единицу времени.
Межосевое расстояние. В документации иногда встречаются также идентичные этому понятия «присоединительные размеры», «межцентровое» или «межниппельное расстояние». Данный параметр показывает расстояние между центрами входных отверстий в радиаторах или их секциях в миллиметрах. В названиях марок секций всегда присутствуют цифры, к примеру РАП 500 или Magica400. 500 и 400 и есть межосевое расстояние для данного типа отопительного прибора. Этот показатель является очень важным с технической точки зрения, так как от этого значения зависят расстояния между трубопроводами системы отопления при монтаже. При замене отопительного прибора присоединительные размеры выбирают исходя из реального расстояния между трубами существующей отопительной системы. В противном случае для подключения потребуются дополнительные работы, ведь если радиаторы отопления межосевое расстояние 450 мм купить, чтобы заменить радиаторы отопления 300 мм, необходимо будет подгонять с помощью газосварки присоединительные размеры.
Монтажная высота, ширина и глубина секции, измеряемые в миллиметрах. Эти параметры описывают максимальные наружные габаритные размеры секции или отопительного прибора. Следует понимать, что высота радиатора отопления будет всегда больше межосевого расстояния. К примеру, у таких приборов как радиаторы отопления 250 мм высота составит не менее 300 мм.

Рабочее давление системы отопления – это давление, поддерживаемое в системе на протяжении периода эксплуатации, обычно измеряется в атмосферах (атм.), реже – в мегапаскалях (МПа). 1 МПа равен 1 атмосфере.
Опрессовка – испытание контуров и приборов отопительной системы повышенным давлением. Производится перед началом каждого отопительного сезона для выявления дефектов и неисправностей. Что такое опрессовка — более подробно можно прочитать здесь.

Размеры стандартных радиаторов

В зависимости от материала, из которого изготовлены радиаторы, различаются и их габариты. Наиболее часто встречающиеся типоразмеры отопительных приборов считаются как основные, относятся к межосевому расстоянию 500 мм и бывают:

Стандартные размеры чугунных радиаторов отопления по спецификации составляют для одной секции (ширина х глубина х высота) 93 х 140 х 588 мм. В различных модификациях глубина может так же составлять 85, 90 и 110 мм, а ширина – 108 мм. Для экзотических чугунных радиаторов в стиле «ретро» типоразмеры ещё разнообразнее. Определить размеры собранного из них прибора отопления несложно – к каждой секции прибавляют 10 мм толщины паронитовой прокладки. Также, в случае монтажа радиатора в нишу или в стеснённых условиях, следует учесть длину в обязательном порядке устанавливаемого промывочного крана. Теплоотдача одной секции составляет порядка 160 Вт. при разнице в температуре воздуха помещения и теплоносителя 70 С, максимально допустимое рабочее давление в системе – 9 атмосфер.
Принятые за стандарт размеры биметаллических радиаторов отопления (ширина х глубина х высота), ввиду широкого ассортимента и значительного количества производителей, таковы: 80-82 х 75-100 х 550-580 мм. Средняя величина теплового потока от секции такого прибора составляет порядка 160-200 Вт, благодаря наличию стального сердечника в конструкции рабочее давление в системе может достигать 25-30 атм. , а при опрессовке возможно испытание давлением до 35-50 атмосфер.
Алюминиевые радиаторы отопления горизонтальные даже при одинаковых размерах могут значительно различаться в технических параметрах. Стандартные габариты их секций составляют (Ш х Г х В) 80 х 80-100 х 575-585 мм. Теплоотдача секции такого вида прибора отопления зависит от оребрения и глубины конструкции, находясь в пределах 180-200 ватт при предельном рабочем давлении системы 16 атмосфер. Опрессовывают такие радиаторы под давлением до 24 атм.

ВНИМАНИЕ! При монтаже системы отопления важным условием является использование труб равной с радиаторами прочности, иначе возможно создание аварийных ситуаций.

Нестандартные размеры радиаторов

Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

Различают следующие виды и габариты радиаторов

Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм. Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм., теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение.

Требуемое количество секций можно определить несколькими способами:

Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа.

Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

Радиатор межосевой что это: размеры, особенности, выбор

Содержание статьи:

Описание характеристик межосевого расстояния радиатора

Размеры батарей отопления
Преимущества и недостатки радиаторов
Особенности монтажа
Выбор производителя

Поддержание комфортной температуры в помещении напрямую зависит от размеров батарей отопления и межосевого расстояния радиатора. При нарушениях при монтаже относительно рекомендуемого расстояния между радиатором и стеной эффективность обогрева заметно снижается. Чтобы предотвратить возможные проблемы, рекомендуется заранее изучить особенности установки батарей и выяснить, какие параметры считаются приемлемыми для различных типов радиаторов.

Описание характеристики межосевого расстояния радиатора

Межосевое или межниппельное расстояние радиатора – величина, обозначающая зазор между центральными частями выходного и входного коллекторов всей батареи или каждого ее разделы. Он указывается в спецификации на радиатор, где представлены его основные характеристики, и обозначается цифрами наименования модели устройства. Особое значение этот показатель имеет в частных домах, где вода содержится в системе отопления естественным путем. Если зазор будет большим, в таком радиаторе не будет застаиваться жидкость, за счет чего КПД начнет увеличиваться.

Стандартными считаются значения со значением 300, 350 и 500 мм, многие современные производители выпускают аккумуляторы данного типа. Есть модели с другими интервалами, например, в 200, 400 или 600 мм, в дизайнерских батареях это значение достигает 2000 мм. Для радиаторов с одинаковым межосевым расстоянием высота монтажа может быть разной и зависит от конструктивных особенностей батареи, материала, из которого она изготовлена, а также конструкции и марки. Эти значения не следует путать, что особенно важно при установке радиаторов в проемах под окнами или нишах.

В домах советского или постсоветского типа чаще устанавливались приборы с интервалом 500 мм, по этой причине в России до сих пор более популярны варианты с таким показателем.
