Что такое руфтоп: Крышные кондиционеры (руфтопы)

alexxlab
19.03.2023
Комментарии: 0

Содержание

Крышные кондиционеры (руфтопы)

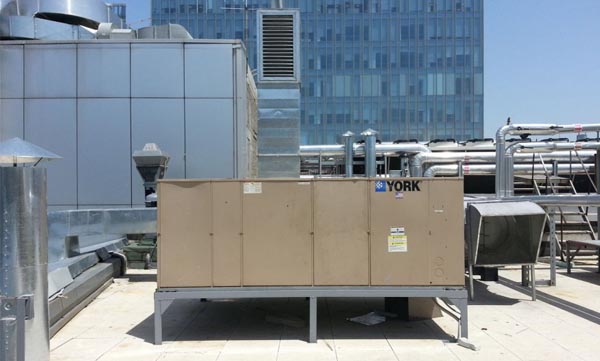

Крышный кондиционер, или руфтоп («rooftop») – автономный моноблок, состоящий из секции подготовки и подачи, а также из компрессорно-конденсаторной секции.

Классификация руфтопов по выполняемым функциям:
● Руфтопы, обеспечивающие только охлаждение.
● Руфтопы, обеспечивающие или охлаждение, или обогрев.
– С тепловым насосом,
– С водяным калорифером, соединяющим руфтоп с центральным водоснабжением,
– С электрическим калорифером,
– С газовой горелкой, безопасной и экономящей электроэнергию.

Классификация руфтопов по количеству выдаваемого воздуха:
● Маломощные руфтопы
● Среднемощные руфтопы
● Большемощные руфтопы

Устройство и принцип работы руфтопа

Корпус состоит из стали, покрытой теплостойкой эмалью, и обладает теплозвукоизоляцией и зимним комплектом.
Автоматическая система управления состоит из термостата, оптимизирующего работу руфтопа, и контактных панелей с выключателями, которые присоединяются к микропроцессору и датчику температуры.

Холодильный контур – замкнутая цепь, связывающая медными трубами испаритель, компрессор, конденсатор и терморегулирующий вентиль (ТРВ). По этой цепи циркулирует хладагент (фреон) с компрессорным маслом.
Через заборные решетки в секцию подготовки и подачи с улицы подает свежий воздух, а из помещения рециркуляционный.
Секция подготовки и подачи – это подводящий воздуховод (у маломощных руфтопов) или камера подмеса свежего воздуха (у мощных руфтопов).
Экономайзер – это заслонки, смешивающие свежий и рециркуляционный воздух в заданной пропорции, а также экономящие электроэнергию путём использования температуры окружающей среды для охлаждения или обогрева помещения.
Фильтр очищает воздушный поток.
Центробежный вентилятор обеспечивает движение теплового воздуха на испаритель.

Испаритель охлаждает обдувающий его воздушный поток, а также осуществляет переход фреона из жидкой фазы в газообразную и подаёт его в компрессор.

Центробежный вентилятор распределяет охлаждённый воздух по системе воздуховодов.
Через воздуховоды и воздухораспределительные решётки охлаждённый воздушный поток попадает в помещение.
Спиральный компрессор сжимает хладагент и гонит его по холодильному контуру.
Осевой вентилятор осуществляет движение холодного воздуха на конденсатор.
Конденсатор отдаёт тепло проходящему сквозь него воздушному потоку и осуществляет переход фреона из газообразной в жидкую фазу.
Дренажный поддон собирает конденсат, затем стекающий в канализацию.
Осушитель удаляет влагу, а хладагент идёт в ТРВ.
ТРВ снижает давление фреона.

Дополнительное оборудование для руфтопа:

– Водяной/электрический калорифер, газовая горелка или тепловой насос обеспечивают обогрев в холодное время года.
– Защита дверцы от несанкционированного проникновения.
– Сигнализация, информирующая о загрязнении фильтра.

Отличия руфтопов от центральных кондиционеров:
● Установка на улице, а не в помещении.
● Отсутствие необходимости во внешнем источнике холода.

Проектирование руфтопа

Нашим специалистам нужно сообщить ваши требования к климату в помещении, его площадь и архитектурную планировку, а также толщину крыши и стен. После чего они подберут наиболее подходящий вам по техническим характеристикам, цене и качеству руфтоп. Кроме того, они спроектируют систему воздуховодов, учитывающую

ваши дизайнерские пожелания и равномерно распределяющую воздух по всему помещению.

При проектировании руфтопов с функцией обогрева также подбираются воздухораспределители, которыми при высоте помещения до 4 м являются диффузоры круглой или прямоугольной формы, а при высоте более 4 м – ротационные диффузоры.

Монтаж руфтопа

Относительно других промышленных систем кондиционирования простой и быстрый (около 5 дней). Руфтоп располагается на опорной раме на плоской или наклонной крыше, опорной стенке либо земле у объекта.

Важные аспекты монтажа:

– Прочность крыши или стены.
– Воздушные потоки свободно входят в руфтоп и выходят из него, не пересекаясь друг с другом.
– Выходящий горячий воздушный поток не перегревает окружающие конструкции.
– Доступность моноблока для эксплуатационного контроля работы руфтопа с помощью платы управления и для сервисного обслуживания.

Этапы монтажа:

– Установка руфтопа при помощи автокрана.
– Прокладка воздуховодов и их теплоизоляция, защищающая от выпадения конденсата.
– Герметизация крыши.
– Монтаж дренажной магистрали и помпы (опционально для вывода дренажа в санузел).
– Заправка фреона.
– Настройка подмеса.
– Выбор горизонтального или нисходящего направления воздушного потока.

– Установка дистанционного пульта управления.
При использовании нескольких руфтопов в одном здании их подключают к единой системе управления.

– Электромонтаж.
– Регулировка натяжения ремня.
– ПНР.

По желанию заказчика возможно настройка отключения руфтопа по сигналу пожарной тревоги, необходимая для обеспечения пожарной безопасности здания и уменьшения возможной площади возгорания.

Сервисное обслуживание руфтопа

Периодичность обслуживания: 4 и более раз в год в зависимости от интенсивности нагрузки на руфтоп.

Этапы сервисного обслуживания:

– Полный осмотр руфтопа и его диагностика.
– Чистка корпуса.
– Мойка или замена воздушных фильтров.
– Очистка конденсатора, испарителя, вентиляционных и выводных трубок.
– Промывка дренажа.
– Антибактериальная обработка и дезинфекция руфтопа.
– Контроль уровня хладагента и при необходимости его дозаправка.

– Замеры пускового и рабочего токов.
– Проверка рабочего давления, фазного и линейного напряжения, температурных режимов.
– Контроль платы управления, компрессора, теплообменников, электродвигателей, приводных ремней, подшипников, лопастей вентиляторов, клапанов, заслонок, регуляторов, предохранителей и воздуховодов.

– Протяжка соединительных проводов.
– Тестирование системы во всех доступных режимах работы.

Ремонт руфтопа

– При загрязнении или повреждении фильтров либо дренажной системы руфтоп продолжает работать на низкой мощности, шумит, часто включается/отключается, а выдуваемый им воздух имеет неприятный запах.
– При загрязнении или поломке теплообменников мощность руфтопа снижается либо он перестаёт работать.
– При утечке хладагента

нарушается герметичность системы, руфтоп работает, но не охлаждает помещение, а на штуцерном соединении образовывается иней.
– При поломке компрессора, вентилятора, электрической платы и других деталей или неисправности узлов руфтоп не работает.

Подбор оборудования :: О РУФТОПАХ (ROOFTOP) :: Принцип работы Руфтопа

Свежий воздух забирается с улицы через заборную решетку кондиционера. Рециркуляционный воздух (из обслуживаемого помещения) забирается из помещения по системе воздуховодов и подается в смесительную камеру, где смешивается со свежим воздухом. Необходимое соотношение свежего и рециркуляционного воздуха обеспечивается изменением положения заслонок. В кондиционерах малой мощности может отсутствовать смесительная камера с жалюзийными заслонками, поэтому смешение в этом случае необходимо выполнять в подводящем воздуховоде.

Из смесительной камеры воздух проходит через фильтр и подается к теплообменнику (испарителю или конденсатору) холодильной машины, где он охлаждается или нагревается (в кондиционерах с тепловым насосом). Для подогрева воздуха в кондиционер может встраиваться дополнительный электрический или водяной нагреватель(возможен и газовый нагреватель, но он используется довольно редко). После теплообменников воздух с требуемой температурой подается центробежным вентилятором в систему распределительных воздуховодов. Воздух для охлаждения конденсатора холодильного цикла забирается из атмосферы специальным вентилятором, также входящим в конструкцию кондиционера, и затем выбрасывается на улицу.

По мощности и количеству подаваемого в помещение воздуха крышные кондиционеры можно условно разделить на три группы – малой, средней и большой мощности. Основное различие заключается в организации забора воздуха с улицы и из помещения, смешения воздуха и подачи его в распределительные воздуховоды. Наиболее сложными как по конструкции, так и по возможным модификациям, являются кондиционеры большой мощности без теплового насоса и с тепловым насосом.

Возможности крышных кондиционеров:

Широкий диапазон мощности – от 8 до 140 кВт по холоду и теплу, и соответствующими расходами воздуха от 1500 до 25 000 м3/ч.
Простота монтажа и установки.
Компактность
Высокой надежностью и экономичностью в эксплуатации.
Единая система автоматики, позволяющая при задании необходимой температуры в помещении, автоматически выбирать режимы работы.
Работа с низкими шумовыми характеристиками.

Использование канальных кондиционеров и кондиционеров типа «руфтоп» наиболее эффективно для складских и производственных помещений малой и средней площади, торговых залов магазинов, супермаркетов, универсамов, больших вестибюлей, холлов, концертных и конференц-залов, офисных помещений европейского типа. Обеспечивая подачу свежего воздуха и рециркуляцию, они являются эффективной и недорогой альтернативой использования обычных сплит-систем или центральных систем кондиционирования.

Кондиционеры типа «руфтоп» также могут работать в режиме охлаждения и нагрева. Они являются оптимальным решением в тех случаях, когда необходимо без использования дополнительной площади и с минимальными затратами на монтаж кондиционировать помещения. Поместив моноблок кондиционера на крыше или у стены, внутри здания остается только смонтировать воздуховоды. Конструкция кондиционеров позволяет изменять направление воздухораспределения в горизонтальном или вертикальном направлении в зависимости от монтажных требований.

Обладая возможностями управления и автоматики, аналогичными канальным кондиционерам, они не требуют монтажа трубопроводов хладагента. Конечно, моноблочное исполнение кондиционеров типа «руфтоп» обусловливает невозможность их монтажа на значительном удалении от кондиционируемого помещения, но для больших помещений в малоэтажных зданиях им нельзя найти равноценную замену.
