Установка циркуляционного насоса: схемы, правила монтажа

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Содержание статьи

1 Что такое циркуляционный насос и для чего он нужен
2 Куда ставить
3 Обвязка
- 3.1 Принудительная циркуляция
- 3.2 Естественная циркуляция
- 3.3 Особенности монтажа
4 Подключение к электропитанию

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Про выбор циркуляционного насоса для систем отопления читайте тут.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

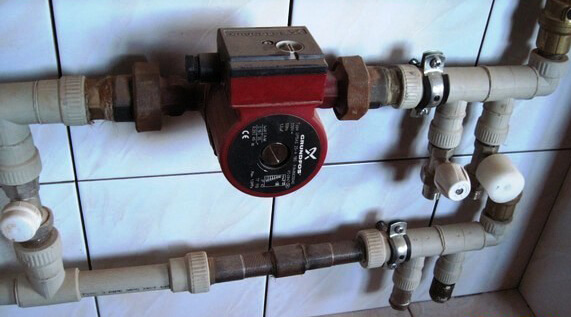

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Установка циркуляционного насоса в системе отопления пошагово

Чтобы оборудовать магистраль с естественным или принудительным движением теплоносителя потребуется установка циркуляционного насоса, ведь без него рассчитывать на равномерный прогрев радиаторов нельзя. Задача хотя и не самая сложная, но некоторые нюансы следует учесть еще задолго до произведения манипуляций. Сначала хочу разобрать для чего нужно такое оборудование, после чего подробно опишу установку в разных схемах подключения.

Интересующимся людям пригодится информация, касающаяся монтажа агрегата, ее приведу пошагово. Не менее важно правильно установить циркуляционный насос в систему отопления и подключить к сети, чтобы обеспечить максимальную безопасность всех проживающих в доме. В конце статьи будут не только советы экспертов, по поводу рекомендуемой скорости работы, но и список лучших производителей продукции.

СодержаниеПоказать

1 Для чего нужен насос в системе отопления
2 Схемы установки в системах различных типов
3 Куда монтировать циркуляционный насос для отопления: на подачу или на обратку
4 Установка циркуляционного насоса в систему отопления пошагово
5 Как подключить циркуляционный насос к электричеству
6 На какой скорости должен работать насос в системе отопления
7 Лучшие производители насосного оборудования для газовых напольных котлов

Для чего нужен насос в системе отопления

Благодаря устройству можно организовать передвижение теплоносителя в системе без изменения давления. Правильно установленное приспособление способно помочь каждому хозяину улучшить эффективность обогрева помещений, благодаря быстрому передвижению жидкой среды радиаторы будут равномерно отдавать тепло.

В гравитационных магистралях элемент способен повысить тепловую мощность приборов, а принудительные варианты исполнения без него работать не смогут.

Оборудование с сухим ротором может похвастаться высокими показателями КПД в 80%, но потребуется организация регулярного технического обслуживания. Модели с мокрым ротором функционируют бесшумно, а срок службы достигает 10 лет безотказной работы. Но КПД не будет настолько хорошим, его показатели колеблются в пределах 50-60%.

Схемы установки в системах различных типов

Поскольку система с принудительным движением теплоносителя неспособна функционировать без дополнительного оборудования к его монтажу в такой схеме установки циркуляционного насоса, нужно отнестись с особой внимательностью, чтобы зимой не возникли проблемы, которые приведут к остыванию приборов отопления.

Элемент устанавливается в разрыв трубы на подачу или обратку. Без сетчатого фильтра-грязевика не обойтись, его монтируют перед агрегатом, во время периодической чистки можно заметить обильные скопления таких неприятных элементов как:

Песок.
Абразивные частицы.
Коррозия.
Металлическая стружка.

Если не использовать фильтр от грязи, то со временем мотор может заклинить, произойдет замыкание и обмотка обязательно сгорит, что приведет центробежный насос в негодность. Приспособление с двух сторон оснащают шаровыми кранами, чтобы в случае поломки или диагностики не пришлось сливать всю систему.

Если магистраль предполагает естественное передвижение теплоносителя, то установку циркуляционного насоса на отопление необходимо выполнить по-другому. Без байпаса в подобной ситуации не обойтись, он нужен, чтобы обеспечить качественное функционирование отопления, как с насосом, так и без агрегата.

На этом элементе конструкции зачастую достаточно одного крана, благодаря ему установленный байпас можно отсечь и магистраль будет работать в принудительном режиме за счет оборудования. Фильтр-грязевик монтируется в обязательном порядке, так же как и шаровые краны для беспроблемного извлечения в случае поломки.

Куда монтировать циркуляционный насос для отопления: на подачу или на обратку

Мнения по поводу места установки у разных мастеров отличаются, хотя ответ на этот вопрос остается за хозяином постройки, я хочу дать совет лично от себя. Лучше оснащать обратную магистраль системы отопления циркуляционным насосом, приведу доводы списком:

Решая, как правильно подключить устройство новички забывают, что на подаче агрегату будет намного тяжелее работать, это обусловлено меньшим наличием воды.
В обратной магистрали давление будет выше, это доказано многими проверками, хотя перепады не большие и насос с ними справляется.
При обдумывании вопроса, как установить циркуляционный насос на отопление с помощью подачи нужно знать, что оборудование быстрее выйдет из строя, всему виной высокие температуры, влиянию которых будет поддаваться прибор. Насос на обратке заметно меньше греется, что можно назвать благоприятной средой для большинства мелких деталей.

Решать, где устанавливать циркуляционный насоса в системе хозяин должен самостоятельно, приведенные советы помогут тщательно разобраться в ситуации и избежать фатальных ошибок во время эксплуатации.

Установка циркуляционного насоса в систему отопления пошагово

Прежде чем приступать к реализации задуманного, потребуется подготовить инструмент, набор ключей не всегда сможет удовлетворить потребности мастера. Опытные специалисты отдают предпочтение разводному и газовому ключам, с ними работать намного комфортнее. Для уплотнения резьбы также понадобится пакля изо льна, ФУМ ленту для этих целей редко используют, и специальная паста.

При монтаже вертикального типа необходимо учесть один нюанс, мощность напора упадет на 30%, при покупке определенной модели это требование учитывается.

Как подключить циркуляционный насос к электричеству

Для реализации установки потребуется сеть в 220В, лучше выделить отдельную линию, чтобы избежать возможных перегрузок кабеля. Провод для дополнительного приспособления при установке газовых котлов подбирается подходящего сечения, в нем должны присутствовать:

Фаза.
Ноль.
Заземление.

Кабель зачастую прокладывается напрямую к клеммам, существует также подключение, которое предполагает использование трехконтактной розетки и вилки. Для организации максимальной безопасности можно произвести подключение циркуляционного насоса к электросети через клеммную коробку.

Поскольку от устройства в магистрали с принудительным движением теплоносителя зависит многое, то большинство хозяев продумывает резервное питание, стабилизатор и аккумуляторы способны помочь в реализации задуманного.

На какой скорости должен работать насос в системе отопления

Чтобы даже самый дальний радиатор хорошо прогревался, оборудование должно работать с правильной скоростью, в большинстве моделей предусмотрено от 3 до 7 режимов.

С помощью переключения можно достичь оптимального напора в магистрали и быть уверенным в продуктивности отопительной системы. Оптимальная скорость оборудования подгоняется по такому принципу:

Для реализации потребуется пирометр.
Отопление запускается и достигается максимально продуктивный рабочий режим.
Производится замер температуры на входе и выходе труб с установленного напольного газового котла.
Вычисляют разницу, если она превысила 20%, то скорость добавляют, а повторные измерения необходимо сделать через 30 минут.
Если разница составила меньше 10%, это будет свидетельствовать о необходимости снизить скорость.

Оптимальным показателем, по мнению экспертов, будет 15% разницы между подающей трубой и обратной магистралью.

Лучшие производители насосного оборудования для газовых напольных котлов

Прежде чем браться за установку циркуляционного насоса, многие хозяева всерьез задумываются о выборе продукции, ведь по-настоящему качественная вещь прослужит долго, чего не скажешь об откровенном браке. Из самых проверенных производителей стоит выделить «Grundfos», «Вихрь» и Джилекс «Циркуль».

Если нужна бесшумная модель, то нужно присмотреться к фирме Wilo, а энергосберегающим оборудованием для напольного парапетного котла можно назвать продукцию компании «UNIPUMP».

Схемы установки циркуляционного насоса в систему отопления, его возможные неисправности и ремонт

Современная система отопления экономична, удобна и управляема. Однако практика ее организации зачастую противоречит принципам построения таких структур. В среднестатистической квартире или одноэтажном коттедже трудно реализовать классическую гравитационную механику движения теплоносителя. Установка циркуляционного насоса позволят добиться от отопительной системы хорошего уровня стабильности и эффективности. Такое устройство полезно и в структурах с гравитационной составляющей движения теплоносителя, а теплый пол без принудительного нагнетателя просто не работает.

Содержание

1 Выбор места установки насоса в системе отопления
2 Схемы обвязки систем отопления
- 2.1 С принудительной циркуляцией
- 2.2 С естественной циркуляцией
3 Подключение насоса к сети электропитания
- 3.1 Прямое подключение
- 3.2 Применение ИБП
4 Наладка и запуск в работу
5 Возможные неисправности циркуляционных насосов
- 5. 1 Насос сильно гудит, но циркуляции теплоносителя не наблюдается
- 5.2 Устройство сильно шумит при работе
- 5.3 Насос не включается
- 5.4 Устройство запускается и прекращает работу через короткий интервал времени
- 5.5 Сильный шум, вибрация, выделение тепла
- 5.6 Постоянный, увеличенный уровень вибрации
- 5.7 Недостаточное давление
6 Заключение

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.

Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

Насос должен находиться как можно ближе к нагревательному оборудованию.
Рекомендуется устанавливать устройство на трубу обратки.
Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

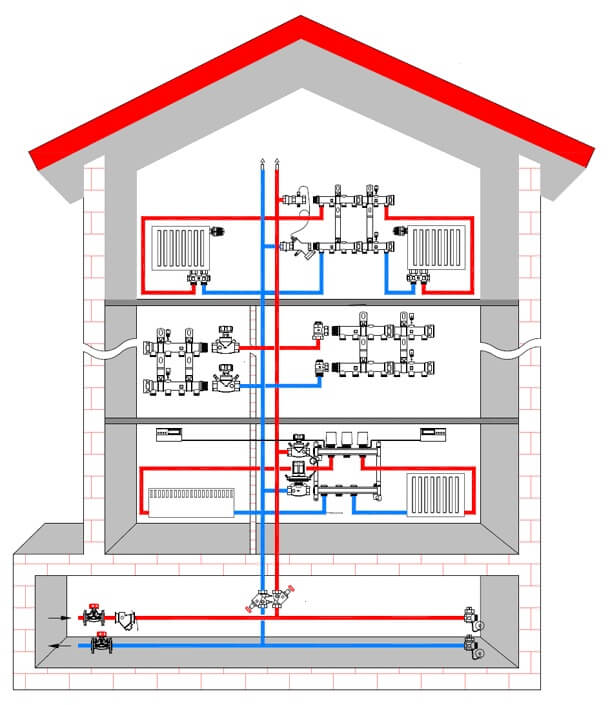

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

Важно! Если отключение питания происходит при отрицательных температурах воздуха, система с принудительной циркуляцией требует аварийного слива, если время до восстановления работы допускает замерзание теплоносителя. Для этого обязательно предусматриваются аварийные точки слива, в нескольких местах структуры труб с низким уровнем. Этого не нужно делать, если система закрытая, а теплоноситель не предусматривает замерзание при отрицательных температурах.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации.

Ее особенности следующие.

После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания.

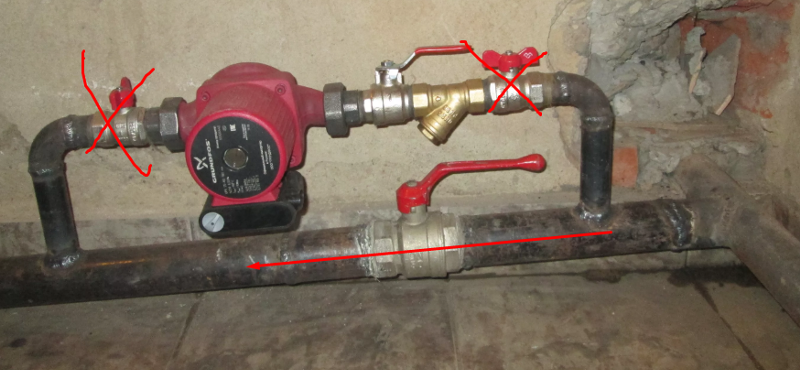

Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

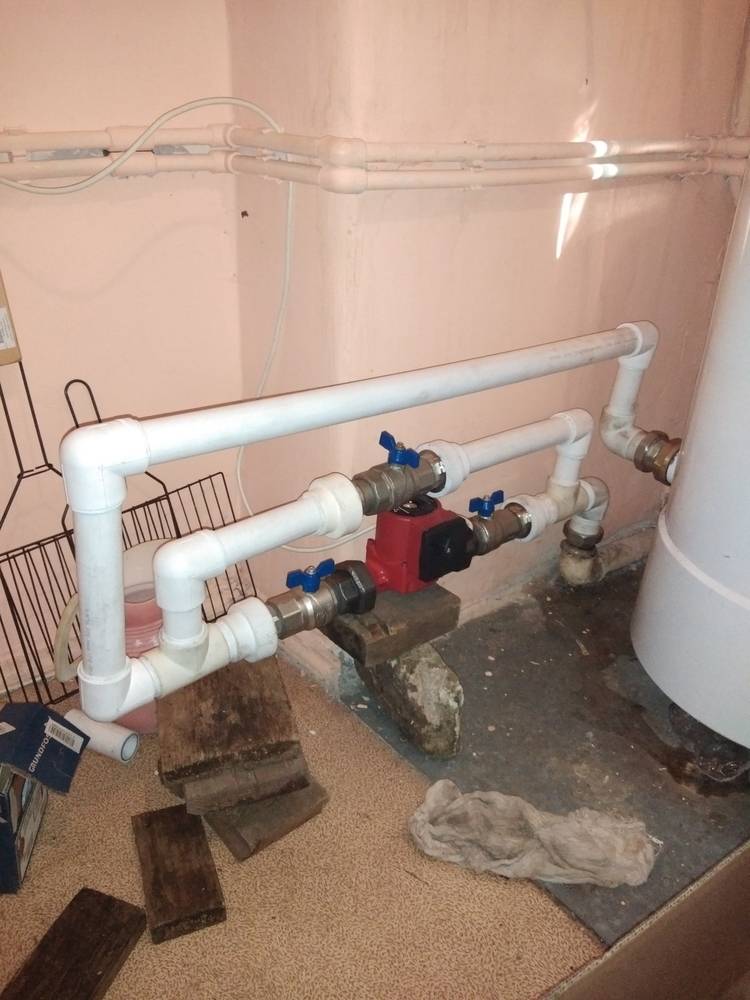

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
Обеспечивается работа системы без электропитания.
Можно провести первичный запуск отопления без участия циркуляционного насоса.
Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Подключение насоса к сети электропитания

Подключение к сети электропитания может производиться двумя методами.

Прямое подключение

Первый — стандартный, представляет собой прямое подключение питающего кабеля к розетке с нужным типом напряжения. При этом:

выбирается провод сечением не менее 2 кв.м;
проводники должны быть многожильными, чтобы уменьшить вероятность переломов при изгибах;
подключение обязательно производится с использованием заземляющего провода.

Конкретное сечение проводников следует выбирать, исходя из рекомендаций производителя и паспортной мощности насоса. Розетка, в которую подключено устройство, должна располагаться как можно ближе к точке монтажа, при этом рекомендуется установить между ней и насосом УЗО, автоматы аварийного отключения.

Провод заземления рекомендуется заводить из розетки, общей структуры электросети. Если этого сделать невозможно из-за устаревшего типа проводки, насос допускается подключить к внешнему контуру.

Совет! Если подводящий кабель напряжения насоса расположен близко к трубам отопительной сети, и температура теплоносителя превышает 90 градусов — выбирают специальный термостойкий провод для питания оборудования.

Применение ИБП

При работе нагнетателя, особенно под нагрузкой, возможны сбои электропитания, случаи его прекращения, изменение входных параметров напряжения. Это может негативно отразиться на сроке службы устройства, его эффективности, привести к поломкам. Поэтому при возможности стоит использовать схему подключения через источник бесперебойного питания.

При выборе модели источника бесперебойного питания проводят простой расчет. В базовые условия входит мощность циркуляционного насоса и время, в течение которого должна поддерживаться его работа. По результатам расчета выбирают емкость батареи или модель ИБП. Многие производители такого оборудования на своих официальных ресурсах предлагают графики и таблицы, по которым легко определить оптимальный вариант источника питания.

Совет! Для питания циркуляционного насоса рекомендуется применять ИБП только с синусоидальной формой выходного сигнала или близкой к ней. Лучшие результаты показывают On-Line ИБП, обеспечивающие нулевое время реагирования и идеальную кривую напряжения.

Наладка и запуск в работу

Пусконаладочные работы после установки циркуляционного насоса не представляют сложности, но должны проводиться в определенном порядке.

Насос монтируется в байпас или врезается в трубу обратки, подачи.
Производится подключение устройства к электросети.
Система отопления заполняется водой.
Производится удаление воздушных пробок путем открытия запорной арматуры на специально сделанных отводах или кранах Маевского, установленных на радиаторах отопления.
Удаляется воздух из корпуса циркуляционного насоса путем открытия клапана, отвинчивания винта на крышке корпуса устройства.

Как только из специального отвода насоса начинает выходить вода — устройство готово к работе. После этого достаточно запустить нагревательный котел, свериться по паспорту, какую скорость лучше включать на насосе отопления, установить оптимальный режим и отрегулировать параметры давления в системе в процессе нагрева теплоносителя.

Возможные неисправности циркуляционных насосов

Циркуляционный насос — достаточно простое устройство. Его серьезные поломки заключены в износе колеса турбины, физическом повреждении элементов или выходе из строя электросхемы. Некоторые неисправности насоса отопления можно устранить своими руками. Для этого устройство нужно демонтировать и разобрать. Порядок действия при этом следующий.

Отключить питание оборудования.
Если насос установлен в байпасе или предусмотрены краны с двух сторон — перекрывается подача теплоносителя, устройство демонтируется из точки установки.
При длительном ремонте — следует установить запасной насос.

Совет! Если система отопления не позволяет перекрыть подачу жидкости в ограниченной области установки насоса — рекомендуется полностью слить теплоноситель перед демонтажом устройства. Такая мера позволит быстрее провести пусконаладочные работы по стандартной схеме.

При разборке циркуляционного насоса можно получить доступ к его основным функциональным частям:

Насос сильно гудит, но циркуляции теплоносителя не наблюдается

Такая неисправность возникает при длительном простое оборудования. Устройства уплотнения, подшипники лишены смазки, образуются плотные минеральные отложения. Для запуска насос требуется разобрать по инструкции производителя. Снимается корпус, электропривод. Используя отвертку или любое зажимное приспособление, проворачивают ротор и добиваются его относительно свободного вращения. После этого насос устанавливается на штатное место и включается.

Устройство сильно шумит при работе

Причина избыточного шума — попадание мусора в зону вала электродвигателя и блок турбинного колеса. Проблема ликвидируется полной разборкой и чисткой устройства.

Совет! Чтобы предотвратить неприятности в будущем, рекомендуется установить фильтры очистки на входе насоса, а для простаивающего оборудования — осуществлять пуски на 20-30 минут не реже 1 раза в месяц.

Насос не включается

Причин отказа запуска может быть несколько. Самая распространенная — сбой электропитания. Следует проверить питающий кабель (отключив автоматы защиты или вытащив вилку из розетки) на предмет переломов, повреждений, протестировать напряжение источника питания.

Другая причина отказа запуска — срабатывание защиты. Для ликвидации проблемы следует заменить плавкие предохранители или другие элементы, предусмотренные производителем. Перед запуском насоса тщательно проверить состояние и параметры питания сети, убедиться в правильности работы других связанных с нагнетателем систем.

Устройство запускается и прекращает работу через короткий интервал времени

Причина автоматического останова заключена в превышении допустимой нагрузки. Это вызывается накипью на частях мокрого ротора. Для восстановления нормальной работы насос следует разобрать, удалить минеральные отложения при помощи специальных средств.

Сильный шум, вибрация, выделение тепла

Причины резкого изменения звука и других параметров работы — воздух в циркуляционном насосе. Данная проблема может вызываться неправильным проведением пусконаладочных работ или превышением уровня минимального предела кавитации. Устранение неполадки производится регулировкой параметров системы отопления. Из труб удаляют воздушные пробки, аналогичную операцию проводят клапаном на верхней части корпуса насоса.

Совет! Для предотвращения образования кавитационных пузырьков следует отрегулировать входное давление (сделать его выше минимального, указанного в паспорте насоса) в подающем патрубке.

Постоянный, увеличенный уровень вибрации

Причина избыточной вибрации может заключаться в износе подшипников. Данные элементы конструкции имеют ограниченный срок службы даже при идеальных параметрах теплоносителя. Рекомендуемый интервал замены подшипников в циркуляционных насосах обязательно указывается в паспорте конкретной модели.

Стоит помнить, что вытащить запрессованный в посадочное отверстие подшипник можно при помощи специального съемника. Обратная установка в домашних условиях производится деревянной киянкой. Новый подшипник размещается на посадочном отверстии и забивается легкими, точными ударами.

Недостаточное давление

Верно установленный, работающий циркуляционный насос в отдельных случаях не способен обеспечить достаточное давление. Причина может быть в неверной установке скорости вращения, что часто наблюдается при высокой вязкости теплоносителя или избыточной длине трубопроводов. Если есть такая возможность — устройство регулируется, в случае неверного выбора модели она заменяется.

У трехфазных насосов причина недостаточного давления может заключаться в неверной схеме подключения. Поэтому первой фазой устранения проблемы должна быть проверка фазировки, состояния нулевого провода, напряжения энергосети.

Стоит всегда помнить, что циркуляционный насос попадает к пользователю не сразу после производства. Поэтому знать, как разобрать и почистить устройство, а также его составные части — полезно. К примеру, такие сведения легко помогут справиться со случаем, когда отключение происходит по причине окисления контактов предохранителей. Операция частичной разборки и зачистки в таком случае может быть произведена даже без демонтажа устройства.

Важно! Если простые методы устранения неполадок не помогают, следует обратиться за помощью к профессионалам. Для определения зазора (степени износа турбинного колеса) между крыльчаткой и корпусом могут потребоваться специальные приспособления. Это же относится к оценке параметров обмоток двигателя. В отдельных случаях может требоваться сложный, профессиональный ремонт.

Заключение

Чтобы не сталкиваться с неполадками работы системы отопления, не мерзнуть, не тратить деньги и время на внесение изменений в обвязку, не стоит экономить на проектировании и правильной организации мест монтажа циркуляционных насосов. Байпасы, оснащенные запорной арматурой, фильтрами, обратными клапанами, верный выбор точки установки помогут упростить настройку отопления, обеспечат автоматическое регулирование, гарантируют оптимальные условия работы оборудования и значительное повышение его надежности, сроков службы.

Циркуляционные насосы

.

.. Подача или возврат?

Форум
Обратитесь за помощью к нашим профессионалам-владельцам – НИКАКИХ советов по самостоятельному изготовлению не будет.
AOP Жилой HVAC
Циркуляционные насосы… Подача или возврат?

Согласие на использование файлов cookie
Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, а также главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; за бесплатно 9счет 0018. Как зарегистрированный гость вы сможете:
- Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
- Публикация фотографий, участие в опросах и доступ к другим специальным функциям
- Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!
Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

21 марта 2009 г., 21:00 #1
Циркуляционные насосы… Подача или возврат?
Привет всем,
Около шести лет назад я переехал в Новую Англию из Флориды. До этого момента я имел дело с водогрейными котлами только тогда, когда служил в Службе, много-много лун назад.
Ну, во время моего пребывания здесь я слышал, что водяные циркуляционные насосы должны быть установлены на обратной стороне системы горячего водоснабжения, и я также слышал, что они должны быть установлены только на стороне подачи.
Дело в том, что я так и не услышал хорошего объяснения, почему это происходит. Я надеюсь, что один из вас сможет дать мне ответ, а также немного понять, почему это следует делать именно так, а не иначе.
Заранее спасибо за помощь в этом.
Пс. Дайте мне систему теплового насоса/газовой печи в любой день! Хе.
Ответить с цитатой
21.03.2009, 23:01 #2
Лучше изучите котлы, если вы остановились в NH
Больше всего вы найдете по возвращении. Многие котловщики ставили их туда с завода, хотя некоторые сейчас упаковывают без упаковки. «Уолли», которые следуют учению Дэна Холохана, «откачивают», то есть ставят его на подачу, откачивая из расширительного бака и заполняя. Так меньше проблем с воздухом.
Ответить с цитатой
21.03.2009, 23:18 #3
Мне всегда говорили, что причина, по которой производители начали размещать их на возврате, заключалась в том, что ящик, в котором поставляется котел, мог быть меньше. Он не должен был там оставаться, установщики обленились и оставили его там, и это стало нормой.
Откачка должна быть кодом.
Карст означает пещера . Итак, я ищу пещеры.
Ответить с цитатой
22 марта 2009 г., 01:11 #4
Первоначально Послано karsthuntr
Мне всегда говорили, что причина, по которой производители начали помещать их на возврат, заключалась в том, что ящик, в котором пришел котел, мог быть меньше. Он не должен был там оставаться, установщики обленились и оставили его там, и это стало нормой.
Откачка должна быть кодом.
, если у вас нет котла, который требует закачки в котел.
Как правило, откачивать из расширительного бачка.
Я люблю свою работу, но день выплаты жалованья в четверг
Ответить с цитатой
22 марта 2009 г., 04:57 #5
Спасибо за ответы, ребята. Значит, из-за воздуха в контурах циркуляционные насосы должны быть на стороне подачи? Так проще с ними шлейфы на подаче прокачать? или это скорее профилактика, держать их подальше от бака для заполнения водой и расширительного бака? Еще раз спасибо, что помогли мне с этим.
Ответить с цитатой
22.03.2009, 06:57 #6
Привет – мои 2 цента…
Я довольно долго занимался управлением крупными зданиями и однажды спросил инженера старой школы, почему горячие насосы всегда были в наличии – горячая сторона, по мне, выглядела как плохое место для насосов. У него было около 6 веских причин, я помню 2…
Насколько я помню, никогда не нужно повышать давление в горячем сосуде – концевые выключатели и тому подобное – поэтому вы всегда тянете из горячего резервуара.
Другой был связан с кавитацией, которая на самом деле связана с давлением/расширением газа. Вы же не хотите нагнетать воздух/пузыри в горячий бак.
Вот что я помню – я знаю, что все более крупные системы, над которыми я работал, были вытащены из котлов.
Ответить с цитатой
22 марта 2009 г., 15:44 #7
Я не думал, что в Кандии даже есть котлы. Я думал, что во всех трейлерах использовались масляные печи Миллера.
Ответить с цитатой
22 марта 2009 г., 16:39 #8
В коммерческой системе они почти всегда есть в наличии. В небольших жилых системах вы найдете их как на возврате, так и на подаче. В жилых помещениях вам обычно это сойдет с рук, потому что не так много головы и не так много высоты для системы. Вам лучше откачиваться, в 90% случаев “ДА”. Также ознакомьтесь с инструкцией по установке, там почти всегда указан насос на подаче, даже если он запакован на обратке.
Преимущества откачки:
1) Кислород будет растворяться пропорционально температуре и давлению. Чем выше давление, тем легче суспендировать кислород. Чем ниже температура, тем легче суспендировать кислород.
2) Напор насоса будет добавлен к давлению наполнения системы. Таким образом, при давлении наполнения 12 фунтов на квадратный дюйм и насосе с напором 10 футов у вас будет 16,33 фунта на квадратный дюйм на выходе из насоса и 12 фунтов на квадратный дюйм на входе. С насосом на возврате у вас будет 12 psi на выходе из насоса и 7,67 psi на входе. (Это не учитывается при перепаде давления между заливкой и насосом.
Недостатки откачки:
1) Будет ли насос добавлять свой напор к давлению наполнения, любой сброс перед ним должен быть оценен выше, чем давление наполнения плюс напор насоса.
2) Насос, скорее всего, увидит более высокие температуры, чем на обратке. Но с большинством новых насосов это не проблема.
Ответить с цитатой
22.03.2009, 17:12 #9
Еще раз всем спасибо за помощь. Незнание «почему» вещей всегда выводило меня из себя. Спасибо еще раз.
Ответить с цитатой
22 марта 2009 г. , 17:14 #10
Первоначально Послано Rlattime3
Я не думал, что у них даже были котлы в Candia. Я думал, что во всех трейлерах использовались масляные печи Миллера.
Забавно, лол
Ответить с цитатой

« Предыдущая тема | Следующая тема »

Разрешения на публикацию

Расположение циркуляционного насоса в гидросистеме

Форум
Обратитесь за помощью к нашим профессионалам-владельцам – НИКАКИХ советов по самостоятельному изготовлению не будет.
AOP Жилой HVAC
Расположение циркуляционного насоса в гидросистеме

Согласие на использование файлов cookie
Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, а также главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; за бесплатно 9счет 0018. Как зарегистрированный гость вы сможете:
Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
Публикация фотографий, участие в опросах и доступ к другим специальным функциям
Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!
Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

04.02. 2014, 23:27 #1
Расположение циркуляционного насоса в гидросистеме
Добрый вечер,
Я собираюсь установить электрическую водяную печь (Hydra Revolution или Thermolec) взамен старой масляной печи (которая теперь нагревает воду, циркулирующую по дому).
Рассматривая схему установки печи Thermolec, я был удивлен, увидев, что насос расположен сразу за нагревателем, а это значит, что насос будет забирать воду в самой горячей точке и «тянуть» ее к распространите его дальше (см. прилагаемую иллюстрацию). Я знаю, что насосы защищены от перегрева, но не имеет ли смысла размещать их на обратке, непосредственно перед повторным входом в топку (т. е. там, где вода имеет самую низкую температуру)?
(я думал, что правильный способ — «протолкнуть» более холодную воду в систему)
В моей текущей установке (масляная печь вместо электрической) насос расположен непосредственно перед повторным входом в нефтяную печь.
Думаю, вопрос для тех, у кого есть опыт работы с сантехникой.
Спасибо!
Прикрепленные изображения
Ответить с цитатой
04.02.2014, 23:46 #2
Это типичный способ подачи отопительной воды через водяную систему. Практически никогда не стоит пытаться перехитрить Производителя. Их инженеры разработали его по определенной причине, и, если он не будет установлен в соответствии со спецификациями, это может привести к аннулированию гарантии на все оборудование. Что бы это ни стоило, я работаю в сфере HVAC уже 30 лет и всегда видел циркуляционный насос после котла.
Ответить с цитатой
05.02.2014, 02:09 #3
Извините, jahujahu,
Мы не занимаемся поддержкой DIY.
Ранее конструкции гидроникных систем индивидуальны в зависимости от области применения, которую они обслуживают. МЫ не собираем такие системы, как дома из лего, система и ее компоненты выбираются на основе конкретного дизайна, необходимого для данного системного применения, и его индивидуальных критериев спроса.
Возможно, вы пропустили наши заметные предупреждения о том, что это не сайт DIY? Мы профессионалы, и мы советуем, что вы не можете получить хороший совет без всестороннего понимания всех системных требований.
Я советую вам проконсультироваться с высококвалифицированным подрядчиком по механике, который имеет специальную подготовку в области гидравлики, чтобы получить желаемый результат. Если вы устанавливаете гидравлическую систему самостоятельно, вы, вероятно, столкнетесь с низкой производительностью, повышенным уровнем ремонта, снижением эффективности и комфорта.
Если вам нужна помощь в понимании того, что делает хорошо обученный подрядчик, то вы пришли в нужное место! Мы любим помогать людям избегать плохих подрядчиков, давая им внутреннюю информацию о профессии механического подрядчика.
То, что позади нас, и то, что ждет нас впереди, — мелочи по сравнению с тем, что внутри нас.
Два давления, четыре температуры = УСПЕХ!
Подрядчик по отоплению Боулдера

для потребителей:
— Правила для форума AOP — Карта подрядчика HVAC-Talk-

Для HVACR Prodectionals:

– ЗАЯВКА НА ЧЛЕНСТВО TALK PROFESSIONAL—-
Ответить с цитатой
05.02.2014, 09:50 #4
Согласитесь – я бы не устанавливал ничего, кроме спроектированного (определенно не пытаясь перехитрить здесь инженерное дело).
Я до сих пор не понимаю, зачем они его туда положили. Тем более, что системы печей на жидком топливе имеют все те же компоненты… только насос расположен по-другому (до печи).
(например: см. этот пост – парень разместил картинку: http://hvac-talk.com/vbb/showthread….rnace-kicks-on)
Я задал вопрос производителю (с удовольствием чтобы поделиться логикой этого дизайна).
С уважением!
Ответить с цитатой
05.02.2014, 10:09 #5
Откачка является предпочтительным методом, но некоторые производители даже комплектуют свои котлы насосом, присоединенным к обратному трубопроводу. Однажды я задал вопрос представителю завода, и он ответил, что это удобно для производителя при доставке. Дело в том, что вы найдете насос в обеих конфигурациях в полевых условиях. Установку котла действительно лучше доверить специалисту по гидротехнике. Большинство производителей стали довольно строгими, когда дело доходит до гарантийных вопросов, и установка кем-либо, кроме квалифицированного специалиста, может привести к проблемам в будущем, если вам понадобится использовать гарантию.
Кроме того, схема, которую вы разместили, это что-то, что вы скачали из “нета”? Не похоже на схему производителя, и я вижу некоторые недостатки.
Хороший техник по ОВК знает как, образованный техник по ОВК знает почему!
ДЕМ
Ответить с цитатой
05. 02.2014, 10:29ЯВЛЯЮСЬ #6
Я понимаю последствия по гарантии и согласен с мнением об установке…
(спасибо за ответ по схеме).
Оригинальная схема (документация производителя) – ссылка: http://www.thermolec.com/_documentat…Nov%202011.pdf
(стр. 15)
Спасибо за ваш вклад. (буду признателен за ваши замечания по схеме – буду рад показать ее и производителю…)
Ура!
Ответить с цитатой
05. 02.2014, 10:32 #7
Первоначально Послано jahujahu
Согласен – я бы не устанавливал кроме спроектированного (определенно не пытаясь перехитрить инженерное здесь).
Я до сих пор не понимаю, зачем они его туда положили. Тем более, что системы печей на жидком топливе имеют все те же компоненты… только насос расположен по-другому (до печи).
(пример: см. этот пост – парень разместил картинку: http://hvac-talk.com/vbb/showthread….rnace-kicks-on)
Я задал вопрос производителю (с удовольствием поделюсь логикой этого дизайна).
С уважением!
Думаю, вы все еще упускаете из виду главное:
Большая часть инженерных работ выполняется на месте. Производитель не может проектировать для каждого применения, да они и не пытаются.
Гидравлические системы очень индивидуальны. Каждый дизайн отличается. Приобретите правильный Pro, прежде чем вам понадобятся вейдерсы.
То, что позади нас и то, что ждет нас впереди – мелочи по сравнению с тем, что внутри нас.
Два давления, четыре температуры = УСПЕХ!
Подрядчик по отоплению Боулдера

для потребителей:
— Правила для форума AOP — Карта подрядчика HVAC-Talk-

Для HVACR Prodectionals:

– ЗАЯВКА НА УЧАСТИЕ В TALK PROFESSIONAL —-
Ответить с цитатой
05. 02.2014, 10:41 #8
Попытка вытянуть тепло – плохая идея, подумайте так … низкое давление может привести к попаданию воздуха, радиаторы должны быть свободны от воздуха для хорошей циркуляции.
Ответить с цитатой
05.02.2014, 10:48 #9
Еще раз спасибо за предупреждение об установке (я понял).
*Установка предназначена для бытового использования “отопление дома” – это указано на их сайте.
Ответить с цитатой
05.02.2014, 10:54 #10
Точка отсутствия изменения давления
PONPC — это гидравлический термин, обозначающий, где расширительный бак соединяется с системой. На вашей схеме он находится в нижней части воздухоотделителя, что является наиболее распространенным. Циркулятор должен качать от этой точки, а не к ней. Котел и его тепло здесь ни при чем.
Я мог бы дать вам длинное и подробное объяснение, и вы все равно не сразу поняли бы суть. Пока достаточно того, что это правильно.
Если вам нужна дополнительная информация, я предлагаю книгу Дэна Холохана “Откачка”.
И я также согласен с тем, что вы наймете компетентного специалиста по гидротехнике для проектирования и установки вашего котла. Гидравлика — это наука, а не проект «сделай сам».
Боб Боан
Вы можете делать то, что хотите, но не можете выбирать последствия.
Ответить с цитатой
05.02.2014, 15:31 #11
Спасибо, боббоан – это точный ответ на мой вопрос и отличная ссылка.
В нем даже упоминается, почему циркулятор был добавлен на обратку еще в 60-х годах (моя система 1954 года).
Для интересующихся вот интервью и стенограмма, где автор объясняет понятие («откачка»).
http://flopro.taco-hvac.com/podcasts/index.html?id=32
Спасибо.
Ответить с цитатой
05.02.2014, 16:41 #12
Одна вещь, которая мне нравится в напорных системах, это то, как легко заменить такие детали, как циркуляционный насос, воздухоотводчик, расширительный бак и редукционный клапан, когда они соединены вместе вот так. И если вы очищаете несколько зон, вам не нужно переходить от одной установки очистки к другой. Это все делается через котел.
Если женщины не считают вас красивым, они должны, по крайней мере, найти вас под рукой.
Ответить с цитатой
05.02.2014, 17:17 №13
У вас должно быть очень дешевое электричество.
Ответить с цитатой

« Предыдущая тема | Следующая тема »

Разрешения на публикацию

Циркуляционный насос

Форум
Обратитесь за помощью к нашим профессионалам-владельцам – НИКАКИХ советов по самостоятельному изготовлению не будет.
AOP Жилой HVAC
Циркуляционный насос

Согласие на использование файлов cookie
Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, а также главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:
Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!
Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

15. 01.2010, 17:56 #1
Я обсуждаю с техническим специалистом, следует ли размещать циркуляционный насос на стороне возврата или на стороне подачи котла для жидкостного котла. Многие котлы поставляются «предварительно подключенными» к циркуляционному насосу на обратной линии. Я думаю, размещение циркулятора на линии подачи имеет смысл – меньше вероятность дегазации воздуха из котловой воды (?). Это имеет значение? Есть ли преимущества в размещении насоса на обратке? Действительно ли производитель котла хочет, чтобы помпу поставили на обратку или это сделано для облегчения доставки?
Ответить с цитатой
15. 01.2010, 18:03 #2
На обратке будет нормально работать, но я все свои установки откачиваю, а это значит, что контур находится на подающем трубопроводе после расширительного бачка.
По моему опыту, это помогло предотвратить проблемы с воздухом в контуре котла.
Ответить с цитатой
15.01.2010, 09:40 вечера #3
Наверное, это глупый вопрос. ПОЧЕМУ и/или КАК это помогает уменьшить/предотвратить проблемы с воздухом в контуре котла?
Ответить с цитатой
16.01.2010, 00:05 #4
Первоначально Послано wundumguy
Вероятно, это глупый вопрос. ПОЧЕМУ и/или КАК это помогает уменьшить/предотвратить проблемы с воздухом в контуре котла?
Циркуляционный насос всегда следует устанавливать таким образом, чтобы вход циркуляционного насоса находился рядом с присоединением расширительного бака. Это правило применялось в течение многих лет в коммерческих водяных системах, но не применяется в жилых домах, как должно было бы быть. Чтобы понять это, необходимо понять взаимосвязь между циркуляционным насосом и расширительным баком. В замкнутой системе количество жидкости в ней, включая расширительный бачок, фиксировано. Он не изменится независимо от того, работает циркулятор или нет. В расширительном бачке есть запас воздуха. Единственный способ изменить давление этого воздуха — добавить в резервуар больше воды, чтобы сжать его, или удалить воду, чтобы позволить воздуху расшириться. Если бы вы сделали это, жидкость должна была бы попасть в какую-то другую часть системы или выйти из нее. Поскольку жидкость не может быть сжата, а жидкость в системе зафиксирована, этого не может произойти независимо от того, работает контур или нет. Таким образом, расширительный бачок фактически задает давление в системе в месте ее крепления. Это называется «точкой отсутствия изменения давления» в системе. Когда циркуляционный насос включен, он создает перепад давления между входом и выходом. В расширительном бачке сохраняется заданное давление в точке подключения к системе. Сочетание перепада давления на насосе, падения давления из-за потери напора в трубопроводе и точки отсутствия изменения давления дает вам новое распределение давления в системе.
Расширительный бак всегда должен располагаться на входной стороне циркуляционного насоса. Каждый раз, когда циркулятор включается, он увеличивает давление во всех частях вашей системы. Это желательно, потому что помогает удалить воздух из системы и уменьшает кавитацию». Если расширительный бачок находится рядом с выпускным отверстием циркуляционного насоса, при включении циркуляции в системе произойдет потеря давления. Это может вызвать проблемы в вашей системе. Например, если ваша система изначально работает при низком давлении, а не в диапазоне 12-15 фунтов, пониженное давление может фактически всасывать воздух в вашу систему через выпускные отверстия. Это снижает способность системы вытеснять воздух и вызывает кавитацию в насосе.
Раньше насосы ставили на обратную сторону, чтобы охлаждать их. Вам не нужно беспокоиться об этом с современными насосами, которые могут непрерывно работать при температуре 230F. В системах, работающих при низком давлении, циркуляционный и расширительный баки могут быть установлены в одной конфигурации на обратной стороне котла. Единственная проблема заключается в том, что перепад давления на насосе увеличивает статическое давление в котле. Если существующее статическое давление в котле всего на несколько фунтов ниже настройки сброса, добавленное статическое давление приведет к срабатыванию сброса.
Надеюсь, это поможет
tl
Ответить с цитатой
16.01.2010, 10:23 #5
Первоначально Послано wundumguy
Вероятно, это глупый вопрос. ПОЧЕМУ и/или КАК это помогает уменьшить/предотвратить проблемы с воздухом в контуре котла?
Trout Lake в значительной степени покрывает это, но меня учили, что когда вы откачиваете из точки отсутствия изменения давления (расширительного бака), он препятствует растворению молекул воды, предотвращает кавитацию циркулятора и предотвращает всасывание воздуха в система.
Переделал некоторые проблемные системы, которые с началом отопительного сезона зависали в воздухе, с новой конфигурацией проблемы ушли,
Также очень помогает добавление Spirovent.
Ответить с цитатой
16.01.2010, 10:32 #6
Так что, если я правильно понимаю, пока расширительный бак расположен рядом с входной стороной насоса, не должно иметь значения, находится ли насос на обратной или на подающей стороне котла. Это правильно/
Ответить с цитатой
16.01.2010, 11:09ЯВЛЯЮСЬ #7
Да и нет, это сработает, но вы также хотите увеличить давление вдали от котла, чтобы предотвратить его температуру вспышки. а также при повышенном перепаде давления, поступающем в котел, вы можете вызвать открытие или капание предохранительного клапана.
Я читал книгу Джона Зигенталера под названием «Современное водяное отопление», где он излагал эти факты, и я видел в полевых условиях эти конкретные результаты неправильной прокладки трубопроводов котла, я также видел вещи, которые были полным абортом в том, что касается трубопроводов. идет, но все же это все еще работало.
Ответить с цитатой
16.01.2010, 12:33 #8
Потратьте несколько долларов на книгу Дэна Холлохана «Откачка», если вы действительно хотите узнать все тонкости расположения насоса. Вы можете найти его на www.heatinghelp.com.
Ответить с цитатой
16. 01.2010, 12:38 #9
Первоначально Послано BobbyBJr
Потратьте несколько долларов на книгу Дэна Холлохана «Откачка», если вы действительно хотите знать все тонкости расположения насоса. Вы можете найти его на www.heatinghelp.com.
Эй, Бобби
Я не видел книгу Дэна. Что он говорит о местоположении?
Ответить с цитатой
16.01.2010, 12:54 #10
Ваш пост описывает это довольно хорошо. Многие работы Дэна основаны на заметках и рисунках, сделанных Гилом Карлсоном, одним из гигантов индустрии гидоники. У г-на Карлсона просто был способ видеть вещи, когда он смотрел на систему, которую никто другой не видел, и, возможно, он был первым, кто действительно понял многие принципы, которые мы сегодня считаем само собой разумеющимися. Я не очень часто занимаюсь гидравликой, но я храню книги Дэна в своем грузовике зимой для тех немногих систем, которые мне звонят, чтобы посмотреть. Он рекламирует свои книги как на 100% не ерунду и написанные для обычных людей, и я согласен. Я бы порекомендовал их всем.
Ответить с цитатой
16.01.2010, 13:09 #11
Первоначально Послано BobbyBJr
Ваш пост описывает это довольно хорошо. Многие работы Дэна основаны на заметках и рисунках, сделанных Гилом Карлсоном, одним из гигантов индустрии гидоники. У г-на Карлсона просто был способ видеть вещи, когда он смотрел на систему, которую никто другой не видел, и, возможно, он был первым, кто действительно понял многие принципы, которые мы сегодня считаем само собой разумеющимися. Я не очень часто занимаюсь гидравликой, но я храню книги Дэна в своем грузовике зимой для тех немногих систем, которые мне звонят, чтобы посмотреть. Он рекламирует свои книги как на 100% не ерунду и написанные для обычных людей, и я согласен. Я бы порекомендовал их всем.
Спасибо
Некоторые парни получают удовольствие от гольфа. Я беру свой от гидроники. Особенно старые-старые системы.
Ответить с цитатой
16. 01.2010, 13:16 #12
Первоначально написал форель озеро
Спасибо
Некоторые парни получают удовольствие от гольфа. Я беру свой от гидроники. Особенно старые-старые системы.
В таком случае вам особенно понравятся книги Дэна. Он не только объясняет принципы с большим количеством картинок и диаграмм, но также историю и идеи, лежащие в их основе.
Ответить с цитатой
16. 01.2010, 13:18 №13
Первоначально Послано BobbyBJr
Если это так, вам особенно понравятся книги Дэна. Он не только объясняет принципы с большим количеством картинок и диаграмм, но также историю и идеи, лежащие в их основе.
Это в моем списке…. спасибо
Ответить с цитатой
16.01.2010, 16:13 №14
Первоначально Послано озером форели
Это в моем списке. … спасибо
Забавно, что это подошло. Я только что получил свой экземпляр Pumping Away по почте 2day.
Ответить с цитатой
16.01.2010, 18:48 №15
чувак, это интересная штука. Знаний, которых мне серьезно не хватает.
В принципе, с современными насосами не имеет значения подача или возврат. Но вы хотите, чтобы вход был рядом с расширительным бачком? Так технически насос после расширительного бачка насколько расходует вода?
Кажется, было бы несколько неудобно иметь насос на подаче, если вы хотите его после расширительного бака.
Является ли стандартной практикой прокладка трубопровода для подачи воды между воздухозаборником и расширительным баком (с высоким вентиляционным отверстием сверху)?
Кстати, я только что заказал упомянутые две книги. Я не могу дождаться, чтобы получить их, я чувствую, что трубы котла, вероятно, моя худшая тема.
Ответить с цитатой
16.01.2010, 21:39 №16
Спасибо всем. Особенно форелевое озеро!
Меня на работе этому не учат…
Ответить с цитатой
17 января 2010 г., 11:46 # 17
Первоначально Послано CynicX
Человек это интересный материал. Знаний, которых мне серьезно не хватает.
В принципе, для современных насосов не имеет значения подача или возврат. Но вы хотите, чтобы вход был рядом с расширительным бачком? Так технически насос после расширительного бачка насколько расходует вода?
Кажется, было бы несколько неудобно иметь насос на подаче, если вы хотите его после расширительного бака.
Является ли стандартной практикой прокладка трубопровода для подачи воды между воздухозаборником и расширительным баком (с высоким вентиляционным отверстием сверху)?
Кстати, я только что заказал упомянутые две книги. Я не могу дождаться, чтобы получить их, я чувствую, что трубы котла, вероятно, моя худшая тема.
Ваши вопросы:
Да насос должен быть после расширительного бачка
Будьте осторожны, думая о том, что помпа находится на подаче или обратке. Пока расширительный бак и насос установлены правильно, все будет в порядке, НО насос, расположенный близко к возврату котла, вызовет накопление статического электричества в котле и, возможно, срабатывание предохранительного клапана.
Подключить насос после расширительного бачка не проблема. Не больше, чем размещение его в других местах вашей системы. Убедитесь, что он изолирован.
Не знаю, что вы подразумеваете под «комментарием к воде на входе». Пожалуйста, объясните дальше
Ответить с цитатой
17 января 2010 г., 13:15 # 18
Первоначально Послано озеро форели
Ваши вопросы:
Да насос должен быть после расширительного бачка
Будьте осторожны, думая о том, что помпа находится на подаче или обратке. Пока расширительный бак и насос установлены правильно, все будет в порядке, НО насос, расположенный близко к возврату котла, вызовет накопление статического электричества в котле и, возможно, срабатывание предохранительного клапана.
Подключить насос после расширительного бачка не проблема. Не больше, чем размещение его в других местах вашей системы. Убедитесь, что он изолирован.
Не знаю, что вы подразумеваете под «комментарием к воде на входе». Пожалуйста, объясните подробнее
Возьмем, к примеру, котел Burnham, который только что поставляется с насосом на возврате. Это “хорошее” место, или вы считаете, что это слишком близко? Я имею в виду, что я видел его таким без каких-либо проблем, но если его нужно переместить, я бы предпочел сделать это правильно.
Комментарий к входу, я имел в виду, что обычно я вижу воздухозаборник, на нижней стороне воздухозаборника будет расширительный бачок. Теперь быстрая заправка будет тройником между расширительным бачком и воздухозаборником. Это правильный способ ведения дел?
Кстати, спасибо, похоже, вы действительно знаете свое дело!
Ответить с цитатой
17.01.2010, 19:20 # 19
Циникс
Я попытаюсь ответить на ваш вопрос типичным, насколько это возможно, кратким ответом Траута. Выпейте себе кофе.
Несколько лет назад я надевал ночную смену для слесарей-слесарей в ПТУ. Одним из студентов в школе был один из инженеров Allied Boilers. Allied Boilers изучила, спроектировала и изготовила комплексные котельные установки на своем заводе. Он был местным для этого региона и, нет, сделан не в Мексике. Во время наших перекуров/кофе-брейков в кафетерии все собирались вокруг столов и пытались перещеголять друг друга своими навыками. Инженеру нечего было предложить, потому что он был на другом уровне, чем эти сантехники и газовые эксперты-любители. Обычно я сидел, наслаждаясь кофе и наблюдая за происходящим. Время от времени странный студент втягивал меня в разговор. В одной из таких бесед поднялась тема котлов и всех проблем с системами, которые, кажется, имеют постоянные проблемы с воздушными пробками. Мой комментарий в то время заключался в том, что большинство систем, с которыми я сталкиваюсь, так или иначе имеют недостатки конвейерной обработки. Либо это неправильно, либо это неправильно. Этакая игра с указыванием пальцем, если хотите. Когда мы подошли к давлению в системе, я воспользовался случаем, чтобы спросить инженера, что он думает о системе котлоагрегата. Я спросил его, почему, когда я покупаю агрегат у такой крупной компании, как Allied, контур котла подключается к обратке. Я высказал свои взгляды на вовлечение воздуха под давлением и любые другие аналогии громких слов, которые я мог собрать, чтобы поговорить с инженером на уровне, который он мог понять. Он резюмировал это так. Причина, по которой мы отправляем наши упакованные устройства с установленными контурами при возврате, заключается в удобстве доставки. КАКИЕ!!! Удобство доставки? Правильно, удобство доставки. Он объяснил, что из-за низкой точки гравитации и простоты, с которой упаковка может быть установлена для защиты, лучшее место для крепления цирка – это основание на возврате. Как вы думаете, где его следует разместить, спросил я? Затем началась дискуссия во всеуслышание о происходящем. Вкратце это выглядит так:
Производство проектирует и испытывает котельные установки в оптимальных условиях. Они выполняются в лабораторной среде, где нет переменных. Вода, добавляемая в систему, имеет постоянную температуру. Давление газа не зависит от нагрузки, температуры или изменения перепада давления. Требования к потоку постоянны, а уровни первичного и вторичного воздуха сбалансированы. Это действительно идеальный мир. Когда дело доходит до тестирования, Allied ничем не отличается от Burnham. Все они одинаковы и в некоторых случаях используют одни и те же средства тестирования.
Производитель предполагает, что люди, занимающиеся сантехникой агрегата, знают их физику. Они предполагают, что сантехник знает, что если он установит агрегат так, как он поставляется, у него хватит мозгов, чтобы понять и понять, что его расширительный бачок должен быть размещен на входной стороне циркуляционного насоса для поддержания надлежащего давления в системе. Вот и у телеги отваливаются колеса.
Наш разум симметричен. Мы работаем с левой/правой схемой, потому что большинство из нас правши. Как молния на твоей куртке. Почему 90% из них спроектированы так, чтобы штифт молнии был справа, а приемный конец молнии – слева? Потому что мы делаем сложные вещи правой рукой, а не левой. Вы спросите, какое это имеет отношение к котлам? Если контур находится на обратке, а обратка находится с правой стороны конкретного котла, который у вас есть, сантехник обычно трубит слева направо. Другими словами, ему нравится сначала запускать свою сторону подачи и завершать работу по трубопроводу, заканчивая ее возвратом. В конце так сказать. Когда это происходит, и насос находится на обратке, расширительный бачок оказывается не на той стороне контура.
Если вы оставили контур подсоединенным к котлу на обратке, а расширительный бак подсоединили к той же стороне на входной стороне контура, где он должен быть, все в порядке. КРОМЕ. Помните, когда производитель котла тестировал устройство, он делал это в лабораторных условиях, где все контролируется. Циркуляция на возврате не представляет проблемы, пока уровни давления в системе контролируются. Пример:
Если система работает при давлении 15psi в лабораторных условиях. Дополнительное статическое давление, добавленное к котлу, не имеет никакого эффекта. Он весело катится. Что же происходит, если давление в системе не контролируется? Воздушные пробки, неисправные заливные клапаны и множество других ситуаций приводят к тому, что котел работает ближе к точке разгрузки. В этом случае насос отключит предохранительный клапан. Вы не хотите этого. С другой стороны медали, что, если давление в котле составляет 10 фунтов и ниже, а расширительный бак находится не на той стороне контура. К тому времени, когда давление будет достигнуто на входе в контур, вы рискуете получить отрицательное давление, и это может привести к отсутствию сжатия воды, чтобы удерживать воздух в ловушке, а в некоторых случаях – к втягиванию воздуха в систему. Если бы все, кто установил систему, полностью понимали, что такое все принципы и переменные, это не было бы проблемой. Но это не так. Большинство операторов сегодня мало знают о расходе и рабочих характеристиках, необходимых для создания отказоустойчивой системы. Обычно это попытка настроить и запустить систему, чтобы вы могли собирать свои сборы и позволить следующему парню беспокоиться о проблемах. Чтобы доказать это, сколько систем вы видели, где установщик даже не устанавливал запорные клапаны вокруг запасных частей, где вам нужно слить воду из системы, чтобы заменить корпус зоны.
Надеюсь, это помогло
тл
Ответить с цитатой
17.01.2010, 19:45 #20
Вау большое спасибо. Не могу дождаться, когда получу эти книги. Мне нужно так многому научиться, когда дело доходит до этого. И хотя я обычно правильно диагностирую что-то, вещи, которые меня действительно озадачивают, это: «Да, сброс давления открылся с первого дня, когда он был установлен».
