Циркуляционные насосы UNIPUMP
Серия UPC
Представляют собой насосы с «мокрым» ротором и предназначены для создания принудительной циркуляции жидкости в одно- или двухтрубных системах отопления или горячего водоснабжения при стабильном или слабо меняющемся расходе. Насос встраивается непосредственно в циркуляционный трубопровод. Стрелка на корпусе насоса указывает направление протекания рабочей жидкости.
В насосах данного типа ротор вместе с рабочим колесом насоса погружен в перекачиваемую среду, жидкость смазывает подшипники вала и одновременно охлаждает мотор. Герметичность статора электродвигателя обеспечивает разделительный стакан, выполненный из нержавеющей немагнитной стали. У циркуляционников для отопления в большинстве случаев корпус отлит из чугуна, для ГВС (горячего водоснабжения) используются модели с бронзовыми или латунными корпусами.
Особенности циркуляционных насосов UNIPUMP UPC
- Ротор располагается непосредственно в перекачиваемой среде, ротор от статора отделяет гильза из нержавеющей стали, подшипники смазываются и охлаждаются перекачиваемой жидкостью.
- Двигатель насоса однофазный, с термозащитой.
- Регулировка мощности двигателя производится механическим трехпозиционным переключателем (кроме моделей UPC 25-160, UPC 25-200, UPC 32-120).
- Корпус насоса выполнен из чугуна с резьбовыми присоединительными патрубками. На корпус насоса нанесен серийный номер, первые четыре цифры которого обозначают год и месяц его изготовления.
- Для избежания появления кавитационных шумов при работе насосов UPC, необходимо, чтобы минимальное давление на входе насоса при максимальной мощности было не ниже, чем при температуре жидкости: 50°С – 0,05 бар, 90°С – 0,3 бар, 110°С – 1 бар.
- Перекачиваемые жидкости: чистая вода малой жесткости, чистые, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых или волокнистых включений, а также примесей, содержащих минеральные масла.
- Максимальное содержание этиленгликоля, %: 50 (необходимо учитывать, что при использовании насоса в системах, заполненных водогликолевой смесью, максимальная мощность насоса снижается, особенно при низких температурах).
- Общая жесткость перекачиваемой жидкости, мг-экв/л: не более 3,0
- Уровень PH: в пределах 7,0–9,5
- Максимальное допустимое давление в системе, бар: 10
- Допустимая максимальная температура окружающей среды, °С: до +40
- Параметры электрической сети, Вольт: 220 ± 10%, 50 Гц
- Класс нагревостойкости изоляции: Н
- Материал корпуса насоса: чугун
- Монтажная длина, мм: 180 или 130 в зависимости от модели
- Степень защиты: IP44
- Срок службы, лет: 5 (пять) лет с момента начала эксплуатации
- Гарантийные обязательства производителя: в течение 5 (пяти) лет с даты продажи насоса.
Гидравлические характеристики циркуляционных насосов UNIPUMP серии UPC
Модель | Присоединительный размер, наружная резьба |
Монтажная длина, мм | Сила тока, А / Мощность, Вт | ||
1-я ступень | 2-я ступень | 3-я ступень | |||
UPC 25-40 130 | 1 1/2″ | 130 | 0,17/38 | 0,23/53 | 0,31/72 |
UPC 25-40 180 | 1 1/2″ | 180 | 0,17/38 | 0,23/53 | 0,31/72 |
UPC 25-60 130 | 1 1/2″ | 130 | 0,20/46 | 0,29 / 67 | 0,40/93 |
UPC 25-60 180 | 1 1/2″ | 180 | 0,20/46 | 0,29 / 67 | 0,40/93 |
UPC 32-40 180 | 2″ | 180 | 0,17/38 | 0,23/53 | 0,31/72 |
UPC 32-60 180 | 2″ | 180 | 0,20/46 | 0,29 / 67 | 0,40/93 |

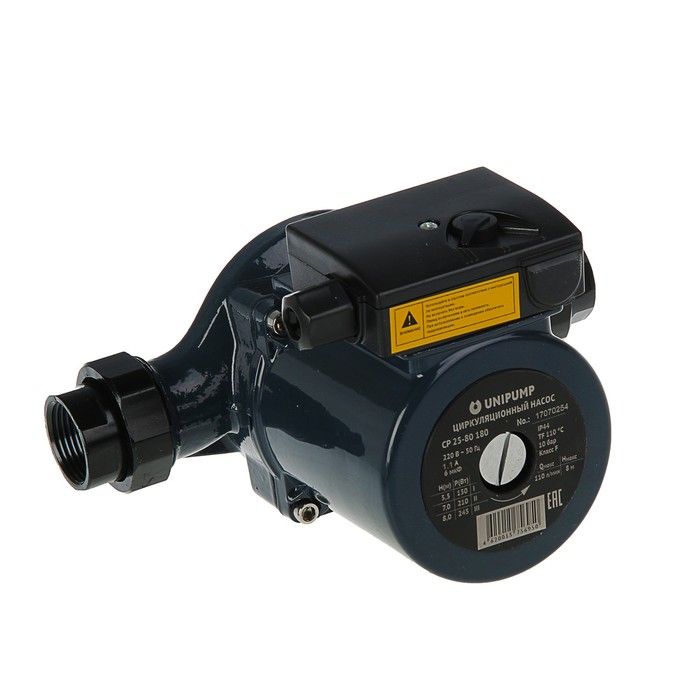

UPC 25-80 180 | 1 1/2″ | 180 | 0,63 /145 | 0,74/170 | 0,79/182 |

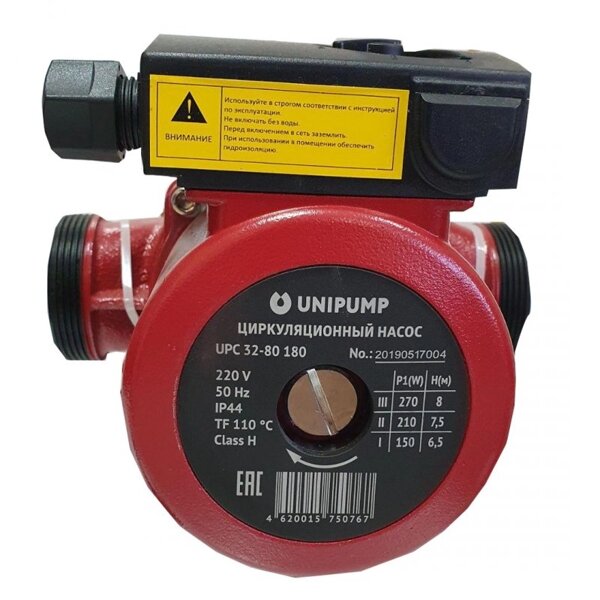

UPC 32-80 180 | 2″ | 180 | 0,65/150 | 0,91/210 | 1,17/270 |
Геометрические размеры насосов серии UPC
Модель | Н1, мм | Н2, мм | Н3, мм | L1, мм | L2, мм | B, мм | B2, мм | G | M |
UPC 25-40 | – | 130 | 102 | 180 / 130 | – | 125 | 73,5 | 1 1/2″ | – |
UPC 25-60 | – | 130 | 102 | 180 / 130 | – | 125 | 73,5 | 1 1/2″ | – |
UPC 25-80 | – | 159 | 136 | 180 | – | 140 | 84 | 1 1/2″ | – |
UPC 32-40 | – | 130 | 102 | 180 | – | 125 | 76,5 | 2″ | – |
UPC 32-60 | – | 130 | 102 | 180 | – | 125 | 76,5 | 2″ | – |
UPC 32-80 | – | 175 | 136 | 180 | – | 140 | 84 | 2″ | – |
UPC 25-160 | 52 | 286 | 234 | 230 | 115 | 240 | 160 | 1 1/2″ | M8 |
UPC 25-200 | 52 | 286 | 234 | 230 | 115 | 240 | 160 | 1 1/2″ | M8 |
UPC 32-120 | 49 | 235 | 185 | 220 | 110 | 170 | 102 | 2″ | M6 |
Комплект поставки:
Насос в сборе – 1 шт.
Резьбовое соединение – 1 шт.
Руководство по эксплуатации – 1 шт.
Тара упаковочная – 1 шт.

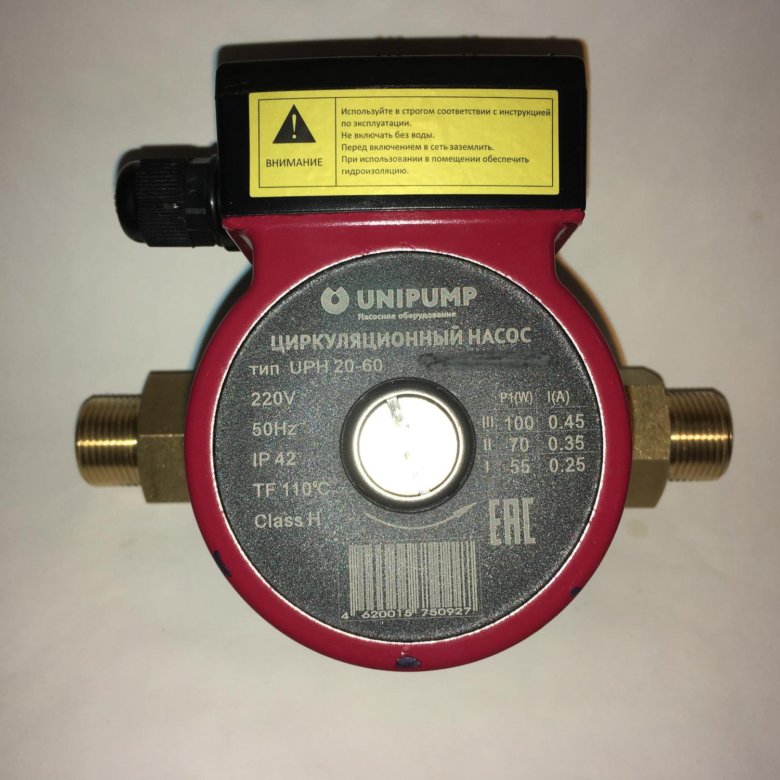

Серия UPH
Циркуляционные насосы Unipump серии UPH предназначены для создания принудительной циркуляции жидкости в одно- или двухтрубных системах отопления или горячего водоснабжения при стабильном или слабо меняющемся расходе.
Электродвигатель насоса однофазный, ротор располагается непосредственно в перекачиваемой среде. Ротор от статора отделяет гильза из нержавеющей стали, подшипники смазываются и охлаждаются перекачиваемой жидкостью.
Корпус проточной части насоса изготовлен из латуни, корпус электродвигателя из алюминиевого сплава.
Насос оснащён трёхступенчатой системой переключения мощности. Регулировка мощности производится механическим трёхпозиционным переключателем.
Серия UPF
Фланцевые циркуляционные насосы Unipump серии UPF с проходным сечением от DN32 до DN65 предназначены для перекачивания теплоносителя в больших системах отопления с постоянным расходом.
- Ротор располагается непосредственно в перекачиваемой среде
- Ротор от статора отделяет гильза из нержавеющей стали
- Подшипники смазываются и охлаждаются перекачиваемой жидкостью
- Двигатель насоса однофазный, с термозащитой
- Корпус насоса выполнен из чугуна с фланцевыми присоединительными патрубками
- При соединении фланцевых насосов с трубопроводом следует использовать резиновые, паронитовые или комбинированные
- прокладки (в комплект не входят). Фланец насоса имеет четыре крепежных отверстия.
- Перекачиваемые жидкости: чистая вода малой жесткости, чистые, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых или волокнистых включений, а также примесей, содержащих минеральные масла
- Максимальное содержание этиленгликоля, %: 50
Напорные характеристики циркуляционных насосов Unipump UPF
Серия LPA
Энергосберегающие циркуляционные насосы Unipump серии LPA предназначены для создания принудительной циркуляции теплоносителя в следующих системах:
— системы водяного подогрева пола;
— однотрубные системы отопления;
— двухтрубные системы отопления.
— с постоянным или переменным расходом;
— с переменной температурой в трубопроводе.
Функциональные возможности насосов:
— автоматический режим работы;
— пропорциональное регулирования давления в системе;
— поддержание постоянного заданного давления в системе;
— работа с постоянной заданной частотой вращения.
Электродвигатель — однофазный, с постоянными магнитами. Ротор, вал и подшипники в процессе работы насоса смазываются и охлаждаются перекачиваемой жидкостью, ротор от статора отделяет гильза из нержавеющей стали. Корпус электродвигателя изготовлен из алюминиевого сплава.
Оснащены электронным блоком управления – электронным устройством частотного регулирования, которое позволяет автоматически согласовывать мощность насоса с фактическим перепадом давлений, что обеспечивает высокую энергоэффективность насоса. Блок оснащён панелью управления.
Напорные характеристики циркуляционных насосов Unipump LPA
Наши специалисты помогут Вам подобрать, а также смонтировать циркуляционный насос Unipump, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!
Циркуляционный насос Unipump UPC 25-60 180 с гайками
Сопутствующие товары
Аналогичные товары
Циркуляционный насос IMP PUMPS GHN 25/60-180
4 840 руб
Циркуляционный насос Valtec VRS 25/6-180 с гайками (VRS.256.18.0)
3 002 руб
Циркуляционный насос Pumpman GRS 25/6-180 с гайками
3 310 руб
Циркуляционный насос Rommer 25/60-180 (RCP-0002-2561801)
2 266 руб
Циркуляционный насос Stout 25/60-180 с гайками (SPC-0001-2560180)
5 662 руб
Циркуляционный насос Wilo STAR-RS 25/6 с гайками
Циркуляционный насос Wilo STAR-RS 25/6 с гайками применяются в системах отопления, промышленных ц. ..
13 200 руб
Описание
Циркуляционный насос Unipump UPC 25-60 с монтажной длиной 180 мм представляет собой циркуляционные насосы с «мокрым» ротором и предназначен для создания принудительной циркуляции жидкости в однотрубных или двухтрубных системах отопления или горячего водоснабжения при стабильном или слабоменяющемся расходе.
Ротор насоса располагается непосредственно в перекачиваемой среде, ротор от статора отделяет гильза из нержавеющей стали, подшипники смазываются и охлаждаются перекачиваемой жидкостью.
Двигатель насоса однофазный, с термозащитой. Регулировка мощности двигателя производится механическим трехпозиционным переключателем. Корпус насоса выполнен из чугуна с резьбовыми присоединительными патрубками.
Вес насоса составляет 3100 г, габариты упаковки 130x205x150 мм.
Условия эксплуатации
В качестве рабочей среды можно использовать воду малой жёсткости, а также маловязкие, неагрессивные и невзрывоопасные жидкости без твёрдых и волокнистых включений, а также примесей, содержащих минеральные масла.
Допускается применять этиленгликоли с концентрацией до 50%, однако необходимо учитывать, что при использовании насоса в системах, заполненных водогликолевой смесью, максимальная мощность насоса снижается, особенно при низких температурах.
Общая жёсткость перекачиваемой жидкости должна составлять не более 3,0 мг-экв/л, а pH должен находиться в пределах 7,0–9,5.
Максимальное давление в системе – 10 бар, допустимый диапазон температур рабочей жидкости от +2°С до +110°С.
Комплектация
- насос в сборе
- 2 резьбовых соединения
- руководство по эксплуатации
- упаковка
Рекомендации по монтажу насосов Unipump UPC
- Насос встраивается непосредственно в циркуляционный трубопровод.
- Насос рекомендуется монтировать в хорошо доступном месте, чтобы в дальнейшем можно было легко провести его проверку или замену.
- Рекомендуется установить запорные краны до и после насоса для удобства демонтажа при необходимости его замены, ремонта или технического обслуживания. Запорные краны должны быть смонтированы так, чтобы в случае протечки, вода не попадала на электродвигатель и клеммную коробку насоса.
- Стрелка на корпусе насоса указывает направление протекания рабочей жидкости.
- При установке насоса в циркуляционную систему горячего водоснабжения необходимо установить обратный клапан за насосом.
- Подшипники насоса смазываются перекачиваемой жидкостью. Не допускается включать насос без воды более чем на 10 секунд.
- ля предотвращения образования конденсата в клеммной коробке и статоре, температура рабочей жидкости всегда должна быть выше температуры окружающей среды.
- При монтаже насоса на него не должно передаваться напряжение от трубопроводов, вал насоса должен быть расположен строго по горизонтали.
- Клеммная коробка не должна быть направлена вниз, так как в нее может попасть вода. При необходимости можно повернуть корпус двигателя.
- При необходимости теплоизоляции трубопроводов изолировать можно только корпус насоса. Двигатель, клеммная коробка и отверстия для удаления конденсата должны оставаться открытыми.
Документация
- Руководство по монтажу и эксплуатации (открыть PDF-файл)
- Декларация о соответствии техническому регламенту Таможенного союза до 2025 г. (открыть PDF-файл)
Технические характеристики
Производитель | Unipump |
Серия | UPC |
Артикул | 50058 |
Тип | циркуляционный насос |
Вид насоса | поверхностный |
Тип ротора | «мокрый» |
Режим работы | 3 скорости |
Управление | ручной переключатель скоростей |
Монтаж | вертикальный |
Количество фаз | 1 |
Мощность двигателя | 46/67/93 Вт |
Сила тока | 0,2/0,29/0,4 А |
Максимальный расход | 68 л/мин |
Максимальный напор | 6 м |
Номинальный диаметр DN | 25 мм |
Монтажная длина | 180 мм |
Размер присоединительной резьбы | 1 1/2″ |
Рабочая среда | вода, растворы гликолей до 50% |
Максимальное рабочее давление PN | 10 бар |
Температура перекачиваемой среды | от +2°C до +110°C |
Общая жёсткость перекачиваемой жидкости | до 3 мг-экв/л |
Кислотность pH | 7-9,5 мг/л |
Степень пылевлагозащиты | IP44 |
Класс изоляции | Н |
Номинальное напряжение | 220 В ± 10 % |
Частота сети | 50 Гц |
Температура окружающей среды | от 0°C до +40°C |
Материал корпуса | чугун |
Высота | 180 мм |
Габариты упаковки | 130x205x150 мм |
Вес | 3100 г |
Официальная гарантия производителя | 5 лет |
Страна-родина бренда | Россия |
Страна производства | Россия |
