Что из себя представляет повышающий давление насос

Установка повышающего давление насоса

Юридический аспект слабого водоснабжения

Соседи поставили насос на холодную воду

Коротко о главном

Высокие новостройки радуют глаз, а квартира на верхнем этаже престижно выделяется среди других прекрасным обзором окружающих ландшафтов. Наверху чище воздух, меньше уличной пыли и шума. Все прекрасно, только напор воды на верхние этажи слабый, а в часы пик краны сухие. В таком случае выручит насос повышения давления, который поднимет воду на верхний этаж с достаточным напором для принятия душа или работы газовой колонки. Что об этом прописано в законе – можно ли поставить насос на воду в квартире легально?

Установка повысительного агрегата на внутреннюю трубу

Что из себя представляет повышающий давление насос

Повысительный насос для водопровода в квартире – это небольшой циркуляционный агрегат низкой мощности до 50 Вт и компактного размера. Он легко станет на вертикальный стояк или в горизонтальное положение. Смонтированный по всем правилам, он добавит напора в струю. Постоянное обслуживание и ремонт не причинит неудобств в виде шума в системе. Один из вариантов повысительного насоса Wilo PB-088EA 1х220-240В/50.

Образцы маломощных приборов

Установка повышающего давление насоса

Установку насоса на водопровод лучше производить не на общий стояк, а на вывод в квартиру.

Тогда небольшой шум останется в пределах санузла и не доставит неприятностей соседям. Насос повышения давления воды должен устанавливать сертифицированный сантехник. Детали установки насоса на водопровод:

• Перекрыть кран на стояке в подвале или входе в квартиру.
• Смонтировать запирающие краны на входе и выходе.
• Установить сетчатый фильтр, предотвращающий попадание окалины, ржавчины или других посторонних включений.
• Обеспечить безопасное подключение электропитания, кабель проложить в специально предназначенном коробе, учитывая правила техники безопасности.
• Оснастить прибор автоматом отключения. Открывающийся кран запускает механизм, а закрытый приводит к остановке
• Проверить работу на шум и напор. Небольшое тарахтение устраняется очисткой ротора.

Теперь в кране всегда есть вода

Давление в водопроводе в квартире в Москве по закону жилищно-коммунального водоснабжения на выходе к потребителю равно 0,3-0,45 Мпа. Не следует превышать данный показатель, установкой более мощного оборудования, иначе в других квартирах возникнут перебои с подачей. Тогда начнутся настоящие проблемы. Важно! Шумная работа повысительного оборудования в квартире недопустима. Агрегат должен работать тихо, не доставляя неудобств рядом проживающим людям.

Юридический аспект слабого водоснабжения

В новых домах не сразу регулируется достаточная подача воды. Иногда напор усиливают установкой общей насосной станцией на стояк или весь дом. Тогда каждому жильцу достается мощная струя. Такое оборудование считается дорогостоящим и ставится только в новых высотках. Иногда члены правления дома сами организуют сбор средств на установку станции.

Схема правильной установки

Для решения проблемы необходимо сразу обратиться в управляющую компанию и заявить о недостаточном поступлении воды. Вызвать комиссию и произвести замеры давления в час пик. Ответ получите не сразу, ЖЭК принимает много подобных заявлений, поэтому следует быть настойчивым и сходить несколько раз. К управляющему, мастеру, инженеру по водоснабжению – кто стучит, тому отворяют. Установка насоса для повышения давления в квартире многоквартирного дома не разрешена законом, поскольку считается вмешательством в систему водоснабжения. Несмотря на то, что насос устанавливают уже в квартире. Именно поэтому для начала необходимо обратиться в управляющую компания для решения проблемы, связанной с напором воды. Слабый напор доставляет наибольшее неудобство в вечерние часы, когда начинается активное пользование водой во многих квартирах сразу.

Конструктивные особенности механизма

Обычно полюбовное решение вопроса лучший вариант – пригласите других жильцов подъезда на общее собрание и оговорите нюансы. В какое время удобно включать, когда лучше пользоваться приборами. Может перенести работу стиральной машины на ночное время. Конечно, в любом подъезде встречаются непримиримые особы, с которыми лучше не связываться, но это скорее исключение, чем правило. Подавляющее большинство адекватны и с ними можно договориться. Спросите у них можно ли поставить насос на воду в квартире, пообещав постоянно следить за появлениями шума. Нормальные жильцы не откажут.

Соседи поставили насос на холодную воду

Порядок решения вопроса, если снизилось давление воды после установки насоса в другой квартире:

• Обращаются в управляющую компанию и просят прийти комиссию для замеров давления.
• Если агрегат поставили слишком сильный, просят заменить на менее мощный.
• При отказе собирают квартиросъемщиков и решают вопрос совместно.
• В случае злостного неповиновения, отключают водоснабжение от квартиры. Это крайняя мера.

Обычно до такого не доводят, а стараются самостоятельно решить неудобные вопросы. Видео: насос подкачки воды в квартире

Коротко о главном

Решение проблемы со слабым напором воды лучше начать с обращения в управляющую компанию.

Специалисты должны провести определенные замеры и устранить неполадку. Часто владельцы квартир устанавливают насосы для повышения давления, но это незаконно, поскольку является вмешательством в систему водоснабжения и может привести к снижению давления в других квартирах дома. Подобрать подходящий вам повысительный насос вы можете на нашем сайте.

Вопрос к владельцам повысительного оборудования: Скажите пожалуйста, как вы решаете споры с соседями?

Автор статьи Богомолов Макар

2427379

5 мин. на чтение

22.03.2022

Комментарии

Сергей Викторович 15 Августа 2022

Добрый вечер. Живу в однушке на 3-ем 9-тиэтажного. С месяц как я заметил такую странность: все краны в кв-ре моей закрыты, а вдруг у соседей выше что-то начинает тарахтеть, так что стояк холодной в туалете вибрирует, при этом мой счётчик х/в начинает отсчитывать расход её. Неудобства: включают НЕЧТО в 1 – 2 часа ночи, просыпаюсь и иду перекрывать шаровым х/в, чтобы счётчик не мотал. Не знаю как быть и к кому обращаться. Считаю неправомерными действия соседей. 1я попытка позвонил диспетчеру днём – готова была принять заявку, чтобы мастер пришёл в рабочее время проверить МОЮ КВАРТИРУ!!! Я отказался… Приходить то надо в чужую.

Добавить комментарий

Ваш адрес email не будет опубликован.

Обязательные поля помечены *

Циркуляционные тепловые насосы для систем отопления дома

Очень часто, владельцы частных домов, не подключенных к центральному отоплению, сталкиваются с проблемой неравномерного обогрева всех помещений. Для исключения этого эффекта в системах обогрева коттеджей предусматривается циркуляционный насос для отопления.

Пример установленного циркуляционного насоса

От этого элемента отопительной системы зависит уровень комфорта людей, проживающих в доме, поэтому к его выбору следует отнестись очень ответственно.

Вернуться к оглавлению

Содержание материала

• 1 Показания к применению циркуляционных насосов
• 2 Как работают циркуляционные насосы
• 3 Виды насосов
• 4 Нюансы выбора циркуляционных насосов
• 5 Расход отопительного насоса
• 6 Монтаж циркуляционного насоса

Показания к применению циркуляционных насосов

Неравномерный обогрев всех помещений дома – это довольно распространенная проблема. В случаях, когда отопительный котел работает, что называется, в полную силу, а в наиболее отдаленных комнатах прохладно, следует принять меры по улучшению ситуации.

Для того чтобы обеспечить равномерное распределение теплоносителя по системе отопления, можно сделать следующее:

• Увеличить пропускную способность труб системы, заменив их большими по диаметру;
• Оставить трубную разводку без изменений и установить циркуляционный насос.

Первое решение имеет право на существование, ведь оно позволяет решить вопрос с неравномерным отоплением очень действенно.

Разные виды циркуляционных насосов

Выбирая этот способ необходимо понимать, что он понесет за собой большие траты, ведь придется сначала демонтировать старый трубопровод в доме, а потом устанавливать новый. Цена циркуляционного насоса будет дешевле, чем покупка и монтаж труб, к тому же благодаря его установке не будут образовываться воздушные пробки, которые тоже могут повлиять на качественный обогрев в частном доме.

Вернуться к оглавлению

Как работают циркуляционные насосы

Насосы для систем отопления дома обеспечивают принудительное движение теплоносителя в системах обогрева домов. Устройство представляет собой корпус из нержавеющей стали и электромотор, который и принуждает теплоноситель двигаться. Процесс движения теплоносителя возникает из-за центробежных сил, возникающих от движения лопастей на валу двигателя. При выборе мощности насоса необходимо предусмотреть сопротивление всех элементов отопительной системы (трубопровод, батареи и др.).

Вернуться к оглавлению

Виды насосов

Тепловые насосы для отопления подразделяются на «мокрые» и «сухие». Сухие типы отличает невзаимодействующий с теплоносителем ротор. Их рабочая камера разделена от электромотора уплотнительными кольцами из нержавейки. При запуске циркуляционного насоса кольца вращаются, образуя водяную прослойку между собой.

Потому как давление в трубопроводе до и после насоса разное, тонкая прослойка герметизирует стык между ротором и двигателем.

Установка насосов сухого типа, предполагает наличие отдельного помещения желательно с хорошей звукоизоляцией, так как их работа сопровождается громким шумом. КПД таких агрегатов 80%.

Стоит отметить, что сухие тепловые насосы для отопления могут быть вертикального, горизонтального и блочного исполнения. Горизонтальные насосы монтируются в горизонтальном положении, при этом нагнетательный патрубок находится на корпусе, а всасывающий на фронтальной части.

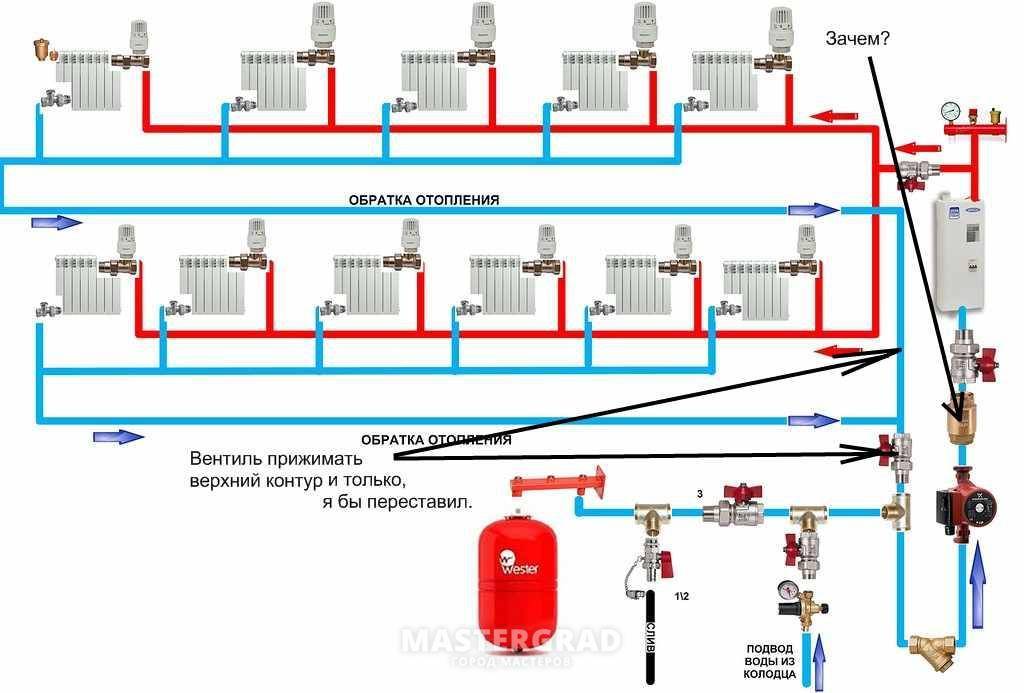

Схема устройства системы отопления

Мотор вертикальных агрегатов находится в вертикальном положении, а патрубки расположены соосно. Блочные насосы отличаются нагнетательным патрубком на корпусе, и всасывающим на одной оси с валом. Конструкция сухих насосов не допускает их использование в пыльных средах. Все из-за того, что пыль, или мелкие частицы могут стать причиной повреждения уплотнительных колец.

В мокрых типах насосов ротор контактирует с теплоносителем. Для того чтобы отделить статор, находящийся под напряжением, от ротора, расположенного в водной среде, используется герметичный стакан из нержавейки. Мокрые насосы для систем отопления, в большинстве своем, обладают бронзовым корпусом и керамическим ротором. Такие агрегаты отличаются низким шумом, а также не потребуют частого обслуживания. Производительность мокрых насосов гораздо ниже по сравнению с сухими – 50%.

Поэтому установка насосов такого типа целесообразна лишь в системах отопления бытового назначения.

Вернуться к оглавлению

Нюансы выбора циркуляционных насосов

Первое с чем необходимо определиться, производя подбор насоса – это его мощность. Правило «чем мощнее, тем лучше» здесь не работает. Выбрав неоправданно мощный насос можно впустую потратить деньги, ведь цена на них немалая, и к тому же обзавестись излишним шумом в доме.

Перед тем как подобрать насос для отопления необходимо выполнить расчет оптимально подходящей мощности. При этом понадобятся следующие сведения: пропускная способность трубопровода, производительность котлов, температура теплоносителя. Также следует знать необходимое количество теплоносителя, которое обеспечит оптимальную работу системы.

Осуществляя подбор мощности агрегата, следует отталкиваться от общей длины труб, с таким расчетом: на 10 метров труб потребуется 0,5 метра напора.

монтаж насоса в систему отопления

Очень популярным сегодня считается установка насосов Wilo и Grundfos. Из линейки агрегатов Wilo на 220 вольт можно подобрать следующие варианты:

• WiloStar – насосы малой мощности, цена которых позволяет сэкономить на модернизации системы отопления. Идеально подходят для домов площадью до 700 квадратных метров;
• Wilo Stratos ECO – предназначены для работы в более крупных системах, с мощностью котлов более 25 киловатт. Характеристика энергопотребления таких приборов очень низкая;
• Wilo TOP-S – насосы, настроенные на обогрев зданий площадью свыше 1400 квадратных метров, цена у них соответствующая;
• Wilo TOP-Z – агрегаты, подходящие для работы в системах с низким качеством воды.

Самыми востребованными моделями циркуляционных насосов из линейки Грундфос, являются:

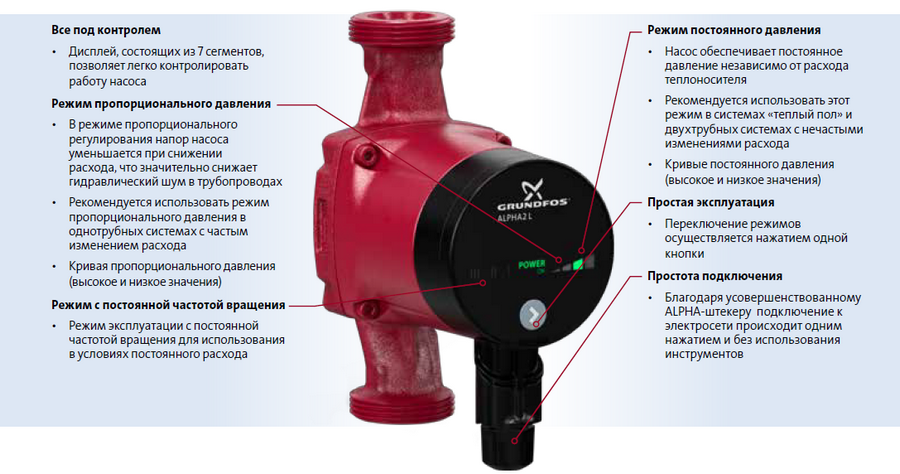

• Grundfos Alpha 2 – автоматизированный агрегат, способный выбирать оптимальный режим работы исходя из состояния системы;
• Grundfos UPS 32/30F на 220 вольт – многофункциональный насос, способный подобрать частоту своего вращения в зависимости от мощности котлов и условий эксплуатации. Также применяется в системах кондиционирования. Несомненным преимуществом являются его небольшие габариты, а также возможность установки и обслуживания своими руками.

Все большей популярностью пользуется установка насосов на 12 вольт. Низковольтные насосы отличаются плавным пуском, а отсутствие трущихся частей позволит избежать частых поломок. Питаться такие агрегаты могут от любого источника напряжением 12 вольт, к примеру, можно подобрать автомобильный аккумулятор. Их работа не сопровождается лишними шумами и вибрацией. Такие циркуляционные насосы очень универсальны, и подходят для работы, как в системах обогрева, так и для работы систем кондиционирования.

Вернуться к оглавлению

Расход отопительного насоса

Производительность насосов зависит от его напора и расхода. Расход определяется как отношение мощности котла к разности температур в подводящем и обратном трубопроводе. Напор агрегата определяется аналогичным способом. Существуют расчеты, согласно которым на квадратный метр площади должно приходиться 100 ватт мощности.

Вернуться к оглавлению

Монтаж циркуляционного насоса

Перед началом монтажа насоса своими руками рекомендуется внимательно изучить инструкцию по эксплуатации. Подбор места установки должен осуществляться с расчетом, что периодически агрегат будет требовать обслуживания, и к нему нужен будет подход.
Вначале, сливается весь объем теплоносителя из системы. При наличии загрязнения трубопровода следует его очистить. Монтаж агрегата производится согласно прилагаемой схеме. После того как насос установлен и протянуты все соединения, следует заполнить систему теплоносителем и удалить из нее воздух. Перед заполнением обязательно проведение опрессовки. Если выполнять ее самостоятельно, понадобится ручной пресс.

Очень важный момент – подбор места расположения. Существуют рекомендации — устанавливать насосы на обратном трубопроводе до котла. Объясняются эти рекомендации тем, что при установке насоса на подаче, внутри котлов может образоваться вакуум. Воздух, так или иначе, образующийся в верхней части котла, будет высасываться агрегатом, что со временем может привести к нежелательным последствиям.

Если насос располагается до котлов, то теплоноситель будет вталкиваться внутрь котла, и причин для возникновения неисправности не будет. Кроме этого, агрегат, установленный на обратном трубопроводе, не будет подвергаться высоким температурам, что положительно скажется на его эксплуатации.

устройство циркуляционного насоса

При монтаже обвязки циркуляционного насоса, следует предусмотреть обвод. При неисправности прибора, или в случае перебоев с электроснабжением, обвод не позволит прерваться циркуляции. Труба для обвода должна обладать меньшим, по отношению к системе, диаметром. На обводе необходимо смонтировать воздушный клапан.

Трубопровод, с обеих сторон от насоса, должен иметь шаровые краны, которые необходимы для обслуживания или замены агрегата. Места соединения рекомендуется обмазать герметиком.

Очень важный момент – это горизонтальное расположение агрегата. В случаях, когда горизонталь нарушена, насос может стать менее производительным или совсем выйти из строя. Не стоит забывать, что в каждой отопительной системе должны быть предусмотрены фильтры, для защиты насоса от мелких частиц.
Для выявления недочетов, которые могли быть допущены при монтаже, необходимо применение опрессовки системы, то есть проверка ее герметичности.

Так происходит опрессовка системы отопления

Для этого в систему отопления под давлением загоняется вода или воздух, с помощью специального насоса. И если отсутствие герметичности проявит себя, необходимо определить конкретное место протечки.

Последовательность опрессовки следующая. Сначала необходимо удалить теплоноситель из системы. Для проверки, чтобы избежать разрыва трубопровода и поломки других элементов системы отопления, потребуется контроль давления. Система заполняется водой и включается специальный пресс.

По показаниям манометра контролируются параметры системы, и если после тридцати минут давление не уменьшилось, можно считать, что система герметична. Если же манометр указывает на утечку, необходимо ее найти и устранить. После этого процесс должен быть повторен. Насос для опрессовки систем обогрева может быть ручной или электрический. Следует отметить, что процесс опрессовки довольно сложен. Проведение таких мероприятий своими руками нежелательно, лучше всего обратиться к профессионалам. Для тех, кто обладает некоторым опытом в этом деле или просто уверен в своих силах, можно привести некоторые рекомендации по выбору опрессовочных насосов.

Как отмечалось выше, насосы для определения герметичности бывают двух типов: электрический и ручной. И выбор одного из них зависит от объема системы отопления и периодичности выполнения этих работ.
Преимущества, которыми обладает ручной насос для опрессовки, заключаются в простой конструкции, а также в том, что цена на них довольно демократична. Однако, процесс опрессовки будет долгим, что неприемлемо для работ на крупных объектах.

опрессовка крупной системы отопления

Следовательно, производя подбор агрегата для опрессовки необходимо руководствоваться протяженностью трубопровода. Для проверки системы частного дома будет достаточно использовать ручной насос, способный прогнать через себя 3 л/мин.

Малоизвестная мощность циркуляционных насосов

Экспертный блог › Пьер Дельфорж – Квасцы

30 ноября 2021 г. Пьер Дельфорж – Квасцы

Создан в сотрудничестве с Эшли Люнг.

Что потребляет больше электроэнергии: мытье рук или питание холодильника? Во многих местах это может быть первое — как ни удивительно, одними из крупнейших потребителей энергии в наших зданиях являются насосы, которые циркулируют горячую воду. На самом деле, согласно исследованию Energy Solutions, многие из них увеличивают количество энергии, используемой для нагрева воды, на целых 50 процентов и потребляют столько же электроэнергии, сколько два обычных холодильника.

iStock/патанасак

Циркуляционные насосы

для горячей воды эффективно экономят воду, экономя до 1000 галлонов на человека в год. Без этих насосов кому-то, как правило, приходилось бы оставлять кран открытым на некоторое время и ждать, пока горячая вода из нагревателя пройдет по трубам — это означает, что много холодной воды, пригодной для использования, уходит прямо в канализацию. Циркуляционные насосы перемещают горячую воду по трубам вокруг здания, чтобы она была готова к использованию быстрее, ограничивая необходимость открывать кран и, следовательно, экономя много воды, времени и денег.

Не все насосы одинаковы

Наиболее распространенные циркуляционные насосы работают весь день, каждый день, независимо от того, активно вы используете горячую воду или нет. Это заставляет много тепла рассеиваться в трубах 24/7 и требует, чтобы водонагреватель работал больше, чтобы поддерживать воду горячей. Согласно недавнему отчету Energy Solutions, непрерывная работа насоса также потребляет много электроэнергии, фактически больше, чем два обычных холодильника в год. Комбинированное использование энергии для нагрева воды и работы насоса делает эти циркуляционные насосы одними из самых больших энергопотребителей в домах и зданиях, которые их используют.

В некоторых циркуляционных насосах используется таймер, который можно запрограммировать на запуск насоса только в определенное время суток, но обычно они работают от 12 до 16 часов в день, так что это лишь незначительное улучшение. К счастью, у нас есть другие, гораздо более эффективные модели, которые экономят столько же воды, потребляя лишь небольшую часть энергии. Эти варианты могут, например, включать насос по запросу, когда требуется горячая вода, или использовать другие передовые решения для управления в больших многоквартирных домах.

Эти умные циркуляционные насосы сэкономят вам больше денег на счетах за электроэнергию, а также сэкономят на счетах за воду. На самом деле, по данным Energy Solutions, эта экономия энергии и воды окупает затраты на насосы в течение 2–6 лет — это много, учитывая, что циркуляционные насосы могут служить десятилетиями.

Кроме того, непрерывные и управляемые по таймеру насосы являются препятствием для отказа от ископаемого топлива для нагрева воды для бытовых нужд, поскольку они приводят к тому, что водонагреватели с тепловым насосом, чистая альтернатива газовым водонагревателям, гораздо чаще работают в неэффективном режиме электрического сопротивления. чем обычно. В рамках своих усилий по электрификации коммунальные предприятия и штаты по всей стране стремятся установить в зданиях больше водонагревателей с тепловым насосом с помощью стимулов и строительных норм. Непрерывные и управляемые по таймеру насосы мешают этим усилиям, поскольку их необходимо заменять при установке водонагревателя с тепловым насосом, что увеличивает стоимость преобразования.

Политика в отношении циркуляционных насосов

Министерство энергетики (DOE) с 2016 года работает над разработкой стандарта энергоэффективности для циркуляционных насосов горячей воды. Эти усилия должны быть направлены не только на повышение эффективности двигателя насоса, поскольку это экономит лишь ограниченную часть потребляемой ими энергии.

Большая возможность для экономии энергии и выбросов углерода заключается в переходе от насосов непрерывного действия и управления по таймеру к использованию по требованию и другим передовым стратегиям управления. Это может сэкономить почти 90% электроэнергии, одна треть энергии нагрева воды и устранить барьер на пути рентабельной электрификации нагрева воды, согласно Energy Solutions. И это тот тип преобразующей возможности, которую нам нужно использовать, если мы хотим серьезно сократить потери энергии, сократить выбросы и предотвратить климатический кризис.

Одной из многообещающих мер по переходу от расточительных традиционных циркуляционных насосов к умным и эффективным альтернативам являются гибкие стандарты устройств по требованию, которые Калифорния инициировала законопроектом Сената (SB) 49.в 2019 году. Эти стандарты относятся к циркуляционным насосам, потому что эти насосы особенно хорошо подходят для использования средств управления, позволяющих отвлечь спрос от периодов пикового спроса на электроэнергию, а также сократить загрязнение окружающей среды в результате уменьшенного сжигания газа.

Одна из крупнейших возможностей стандарта

Внедрение стандарта согласно SB 49 для управления по требованию или других передовых решений для циркуляционных насосов горячей воды для бытового потребления позволит сэкономить много электроэнергии для работы насоса и газа для нагрева воды. Исследователи обнаружили, что до 2030 года это может сэкономить калифорнийцам 5 миллионов метрических тонн CO2 и 7 тераватт-часов электроэнергии (что эквивалентно снятию с дорог 1 миллиона автомобилей в течение одного года). Это также сократит выбросы метана на 500-800 миллионов терм (еще 500000-800000 автомобилей будут выведены из эксплуатации в течение одного года). Этот стандарт станет одной из крупнейших и наиболее рентабельных возможностей стандартизации бытовой техники, которая поможет достичь цели AB 3232 по сокращению выбросов, связанных с использованием энергии в зданиях, на 40 процентов к 2030 году9.0005

Умные и эффективные циркуляционные насосы для всех

Регуляторы по требованию хорошо работают в домах на одну семью. Для больших многоквартирных домов с центральными системами горячего водоснабжения, где преобладают циркуляционные насосы из-за большей длины труб и времени ожидания горячей воды, необходимы более совершенные решения по управлению, такие как термически сбалансированные насосы с регулируемой скоростью. Эти приложения особенно важны с точки зрения справедливости, поскольку непропорционально большая доля домохозяйств с низким доходом проживает в квартирах, где неэффективные циркуляционные насосы вносят значительный вклад в их энергетическую нагрузку.

В дополнение к более высоким относительным затратам на растрату энергии, домохозяйства с низкими доходами часто имеют меньше возможностей для доступа к преимуществам новых, более эффективных продуктов, которые экономят деньги для тех, кто может позволить себе первоначальные затраты. Часто они являются арендаторами, не контролирующими выбор оборудования, такого как циркуляционные насосы. Стандарты являются одним из лучших способов гарантировать, что домохозяйства с низким доходом не останутся без внимания и получат равный доступ к преимуществам энергоэффективности и декарбонизации.

Экономия денег и планеты

Повышение энергоэффективности и сокращение загрязнения климата с помощью таких технологий, как интеллектуальные и эффективные циркуляционные насосы, помогают нам лучше интегрировать возобновляемые источники энергии в сеть и могут даже снизить стоимость электроэнергии. Они могут сэкономить всем нам деньги на счетах за коммунальные услуги, а также окупить себя за счет сбережений, экономии энергии и воды, сокращения выбросов и обезуглероживания наших зданий перед лицом климатического кризиса. Наши лица, принимающие решения, должны сочетать политические рычаги, такие как SB 49, с технологическими решениями, такими как эффективные рециркуляционные насосы для горячей воды, чтобы направить нас на амбициозный, но необходимый путь вперед для достижения научно обоснованных климатических целей и сохранения пригодной для жизни планеты.
