City multi: Mitsubishi Electric – VRF-системы Сити Мульти

Содержание

Mitsubishi Electric – VRF-системы Сити Мульти серии R2

Мультизональные VRF-системы CITY MULTI

  • Наружные блоки серии R2 PURY-P
  • BC-контроллеры для систем R2
  • HBC-контроллеры для систем HYBRID R2

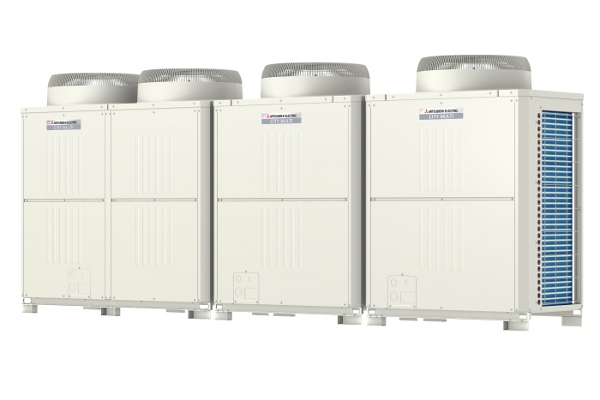

PURY-P: 22,4–124,0 кВт

Наружные блоки

В системах серии «R2» внутренние блоки могут одновременно работать в режимах охлаждения и нагрева.

ВС-контроллеры (или WCB-контроллер) являются обязательным компонентом VRF-систем с утилизацией тепла R2 или WR2. Совместно с наружным блоком они обеспечивают одновременную работу внутренних блоков в режимах охлаждения и нагрева в рамках двухтрубной системы фреонопроводов.
Существуют модификации ВС-контроллеров с разным количеством портов (штуцеров для подключения внутренних блоков). Выбор модификации осуществляется, исходя из количества помещений, в которых нужно обеспечивать охлаждение и нагрев независимо. Также следует принимать во внимание суммарную производительность внутренних блоков.

В наружных блоках «PUHY-» применяются только компрессоры с инверторным приводом, что объясняет отсутствие пусковых токов, увеличивает ресурс компрессора, а также надежность всей системы.

Возможность подключать внутренние блоки суммарной производительностью до 150% (200% при использовании специальной встроенной программы управления наружным блоком).

Длина трубопровода хладагента после BC-контроллера может составлять до 60 м, перепад высот между внутренними блоками — до 30 м, а перепад высот между наружным и внутренними блоками — до 90 м.

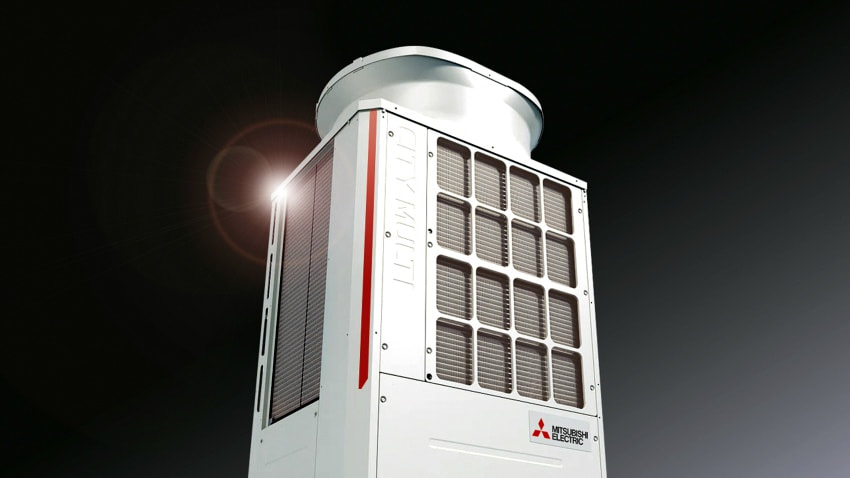

Особенности наружных блоков серии Next Stage (G7):

  • Компактный четырехсторонний теплообменник, расположен в верхней части блока.
  • Изменяемая температура кипения (контроль влажности)
  • Запатентованный высокоэффективный спиральный компрессор
  • Силовой модуль на основе карбида кремния (SiC).
    Подробнее о применении карбида кремния в силовой электронике в статье «Карбид кремния приходит на смену кремнию в силовых модулях инверторных кондиционеров».
  • Изменяемое статическое давление вентилятора (0~80 Па)
  • Температура наружного воздуха до +52°С
  • Шумоизолированный компрессорный отсек. Низкошумный режим работы.
  • Минимальное количество компрессоров
  • Непрерывный нагрев
  • Бесперебойная работа при отключении питания внутреннего блока
Информационная брошюра

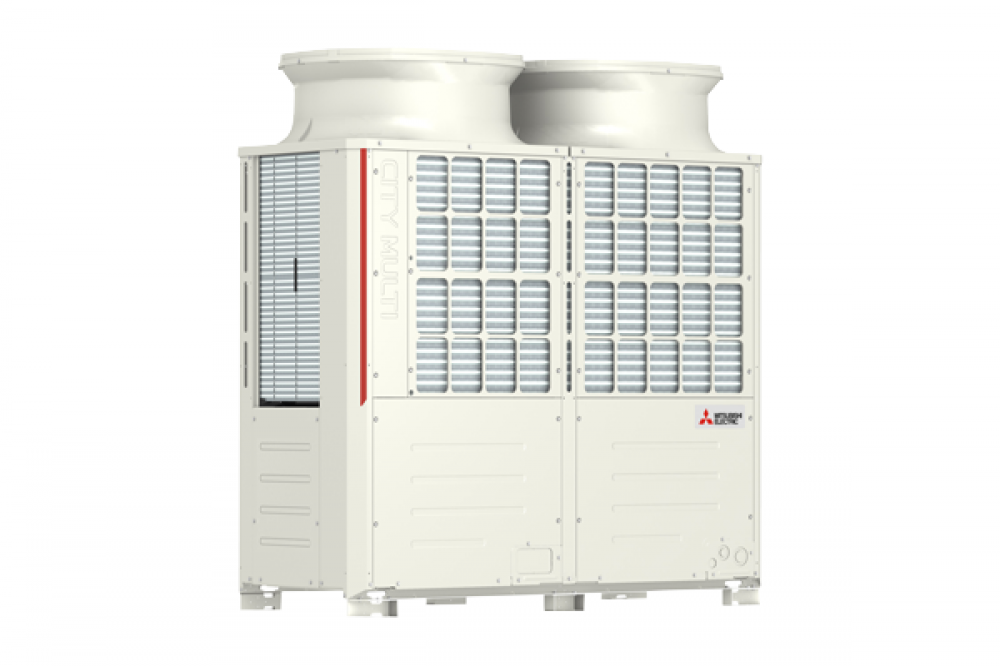

Наружные блоки
PURY-P YNW

200 250 300 350 400 400(S) 450 450(S) 500 500(S) 550(S) 550 600(S) 650(S) 700(S) 750(S) 800(S) 850(S) 900(S) 950(S) 1000(S) 1050(S) 1100(S)

CMB: 4–48 портов

BC-контроллеры

ВС-контроллеры (или WCB-контроллер) являются обязательным компонентом VRF-систем с утилизацией тепла R2 или WR2. Совместно с наружным блоком они обеспечивают одновременную работу внутренних блоков в режимах охлаждения и нагрева в рамках двухтрубной системы фреонопроводов.

Существуют модификации ВС-контроллеров с разным количеством портов (штуцеров для подключения внутренних блоков). Выбор модификации осуществляется, исходя из количества помещений, в которых нужно обеспечивать охлаждение и нагрев независимо. Также следует принимать во внимание суммарную производительность внутренних блоков.

Приборы типа CMB-P V-KB предназначены для подключения к ВС-контроллерам типа CMB-P V-JA/KA с целью увеличения количества портов. Можно подключать до 11 приборов CMB-P V-KB. Суммарный индекс внутренних блоков на 1 ВС-контроллер CMB-P V-KB не должен превышать 350.

WCB-контроллер является упрощенным вариантом ВС-контроллера. Он имеет два порта: к одному подключается прибор нагрева воды PWFY, а к другому — все внутренние блоки через разветвители (до 30 внутренних блоков).

Топология системы R2: лучевая и линейная схемы

  • Лучевая схема (или схема «звезда») подходит для зданий и помещений, имеющих форму, близкую к квадратной, например, для загородных домов или квартир. В таких проектах центральное расположение ВС-контроллера является наиболее удобным, и от него «лучи» фреонопроводов расходятся по обслуживаемым помещениям. Лучевая схема имеет наименьшее количество соединений, что ускоряет монтаж и минимизирует вероятность утечки хладагента.
  • Количество портов ВС-контроллера («лучей»), работающих независимо в режимах охлаждения и нагрева, от 4 до 16. К каждому порту можно подключить 1, 2 или 3 внутренних блока, которые будут работать в одинаковом режиме (охлаждение или нагрев), но смогут независимо поддерживать температуру в отдельных помещениях. Например, на один порт можно сгруппировать внутренние блоки, обслуживающие помещения, окна которых выходят на один фасад.

Подробнее о системах CITY MULTI серии R2 в статье «Новое поколение наружных блоков CITY MULTI NEXT STAGE».

Информационная брошюра
BC-контроллеры
для систем R2
CMB-P

104V-J1 106V-J1 108V-JA1 1012V-JA1 1016V-JA1 1016V-KA1 104V-KB1 108V-KB1

Упрощенный BC-контроллер
для систем R2
CMB-PW

PW202V-J

CMB-WM: 4–48 портов

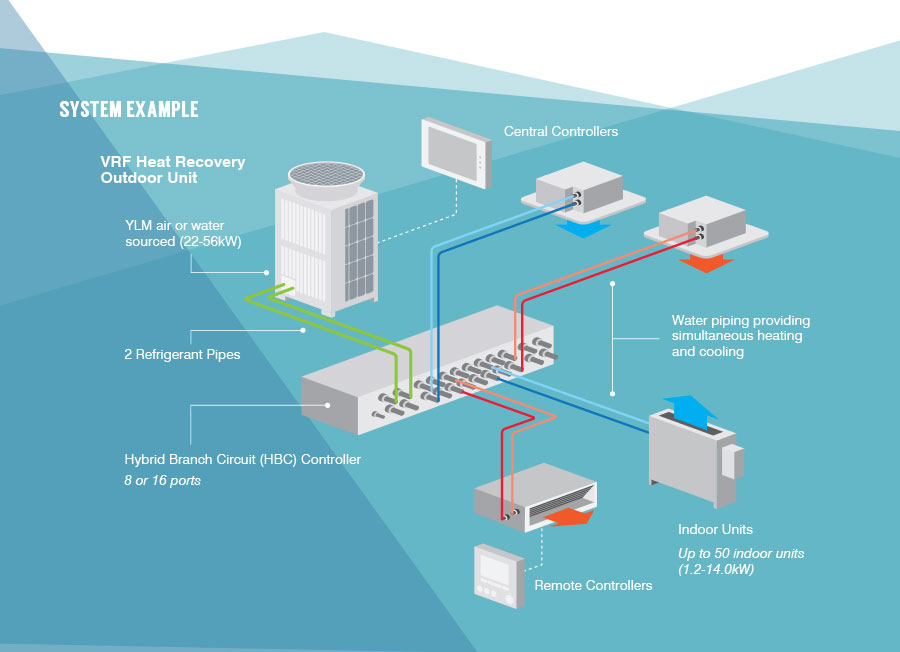

HBC-контроллеры для систем «HYBRID R2»

В системах «HYBRID R2» применяются высокоэффективные наружные блоки PURY-P200~500YNW-A серии «R2» в сочетании со специальными HBC-контроллерами.

Фреонопровод на участке от наружного блока до НВС-контроллера состоит из 2 труб: линия высокого и низкого давления. Тем не менее система обеспечивает одновременное охлаждение и нагрев воздуха в обслуживаемых помещениях, организуя контур утилизации тепла.

Логика работы наружного блока в режиме нагрева может быть модифицирована для работы с приоритетом теплопроизводительности или энергоэффективности. Предусмотрен режим снижения уровня шума, а также повышение статического давления вентилятора наружного агрегата до 80 Па.

HВС-контроллер направляет хладагент, поступающий от наружного блока, в пластинчатые теплообменники «фреон-вода» и регулирует процессы теплообмена в них.

В первом теплообменнике происходит конденсация хладагента и нагрев теплоносителя, во втором — испарение хладагента (после его предварительного дросселирования) и охлаждение теплоносителя. Газообразный хладагент низкого давления возвращается в наружный блок. Таким образом формируются 2 контура теплоносителя: горячий и холодный, которые блоком 3-х ходовых клапанов направляются во внутренние блоки, работающие в режиме нагрева и охлаждения воздуха соответственно.
НВС-контроллер оснащен двумя экономичными циркуляционными насосами для каждого из контуров, а также штуцером для подключения внешнего расширительного бака.

Дополнительные HBC-контроллеры CMB-WP108/1016V-AB применяются для увеличения количества портов и могут быть использованы только в сочетании с главными HBC-контроллерами CMB-WP108/1016V-AA.

В системах HYBRID R2 применяются специальные внутренние блоки.

Подробнее о системах HYBRID R2 в статье «VRF-система HYBRID R2».

Информационная брошюра
HBC-контроллеры
для систем HYBRID R2
CMB-WP

WM108V-AA WM1016V-AA

Примечание.
Для проектирования мультизональных VRF-систем необходимым инструментом является программа Расчета почасовых поступлений теплоты солнечной радиации.

VRF-системы премиального уровня City MULTI от Mitsubishi Electric: подробный обзор

Mitsubishi Electric Corporation входит в число мировых лидеров в сфере электрооборудования и электроники. 2021 год – особенный для Mitsubishi Electric: компания отмечает 100-летний юбилей. На протяжении всей своей легендарной истории корпорация стремилась разрабатывать лучшие продукты в своей области и уверенно занимала позиции технологического лидера, создавая высокие стандарты качества и новые тренды во всей отрасли. Подтверждением огромного значения, уделяемого исследованиям и разработкам, является факт того, что в 2019 году компания стала №1 в Японии и №2 в мире по количеству патентных заявок.

Mitsubishi Electric (сайты компании – https://www.melcohit.ru, https://www.mitsubishi.ru и https://www.mitsubishi-aircon.ru) – одна из немногих японских компаний, которая продолжает поставлять на российский рынок климатическую технику с заводов в Японии: приточно-вытяжные установки Lossnay производятся в г. Накацугава, еще два завода расположены в городах Сидзуока и Вакаяма, где изготавливаются внутренние и наружные блоки систем кондиционирования различных типов. Кроме Японии, климатическое оборудование Mitsubishi Electric производится в Таиланде, Шотландии и Турции – на всех производственных площадках действует единая система качества MEQ (Mitsubishi Electric Quality), которая гарантирует исключительную надежность каждой единицы техники, сходящей с производственной линии.

Mitsubishi Electric – это премиальный бренд в системах кондиционирования, предлагающий пользователям не только легендарное качество и надёжность, но и выдающиеся технические характеристики, безопасность применения, широкие возможности управления и премиальный сервис.

VRF-системы Mitsubishi Electric решают любые, даже самые технически сложные задачи на объекте. Оборудование идеально вписывается в жесткие ограничения по выделенной мощности объекта, соответствует строгим требованиям по уровню шума и чистоте воздуха, обеспечивает поэтапный ввод в эксплуатацию и гарантирует работоспособность в условиях, близких к экстремальным.

Широкий модельный ряд и вариативность исполнения позволяют удовлетворить не только стандартные, но и специфические требования заказчика.

Серия и модель наружного блокаХолодо-производительность, кВтРежим работыОписание
Серия Y
PUMY-(S)P
12,5 ~ 33,5Охлаждение/ нагревКомпактные блоки с 1 или 2 вентиляторами с боковым выбросом воздуха
Серия Y
PUCY-(E)P
22,4 ~ 168,0Только охлаждениеПолноразмерные наружные блоки в стандартном (P) и высокоэффективном (EP) исполнении
Серия Y
PUHY-(E)P
22,4 ~ 150,0Охлаждение/ нагревПолноразмерные наружные блоки в стандартном (P) и высокоэффективном (EP) исполнении
Серия WY
PQHY-P
22,4 ~ 101,0Внешние блоки с водяным охлаждением конденсатора, устанавливаются внутри здания
Серия R2
PURY-P
22,4 ~ 124,0Одновременно охлаждение/нагревПолноразмерные наружные блоки с рекуперацией теплоты
Серия WR2
PQRY-P
22,4 ~ 101,0Внешние блоки с водяным охлаждением конденсатора и рекуперацией теплоты, устанавливаются внутри здания

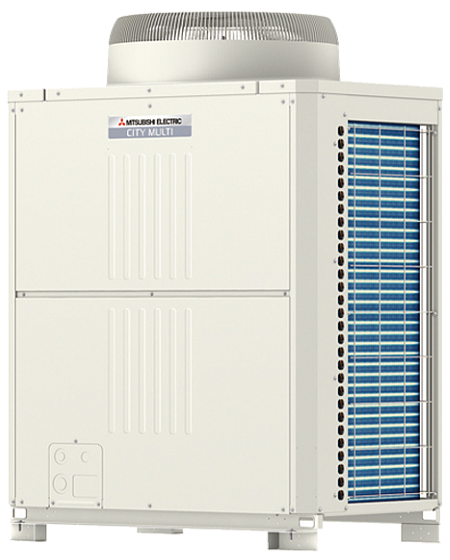

Серия REPLACE
PUHY-RP
PURY-RP
22,4 ~ 101,0Охлаждение/нагрев (PUHY-RP)



Одновременно охлаждение/нагрев (PURY-RP)

Специальные наружные блоки, которые могут быть установлены на старые трубопроводы, использованные ранее в системах на хладагенте R22
Серия ZUBADAN
PUHY-HP
22,4 ~ 63,0Охлаждение/нагревТепловые насосы с гарантированным рабочим диапазоном наружных температур воздуха до минус 25 °С в режиме нагрева
Hybrid VRF
PURY-P
PQRY-P
22,4 ~ 56,0Одновременно охлаждение/нагревУникальная гибридная система в которой хладагент циркулирует на участке между наружным блоком и HBC-контроллером, а на участке между HBC и внутренними блоками – вода.

Расширенные возможности применения мини VRF-систем

Спрос на VRF-системы с применением наружных блоков PUMY увеличивается год от года. Их продажи за 5 лет выросли в 3 раза. Это обусловлено отличной спецификацией и возможностью предложить заказчику более привлекательное решение с экономической точки зрения. С помощью блоков-распределителей PAC-MK к блокам PUMY можно подключить внутренние блоки бытовой М-серии и серии Mr.Slim. Такое решение может быть до 35% выгоднее по сравнению с полноразмерными блоками PUHY-P той же мощности с подключенными внутренними блоками CITY MULTI. С 2021 года модельный ряд PUMY пополнили две модели холодопроизводительностью 28,5 и 33,0 кВт, создавая дополнительную альтернативу на объектах, где невозможна установка полноразмерных наружных блоков.

PUMY – единственная модель с боковым выбросом воздуха, которая располагает внешним статическим давлением 30 Па и допускает размещение наружного блока внутри помещения. Отдельно стоит отметить компактные одновентиляторные наружные блоки PUMY-SP с расширенными возможностями при проектировании: расстояние от наружного до дальнего внутреннего блока – 80 м при допустимом перепаде высот между внутренними и наружным блоком – до 50 м.

При разработке оборудования Mitsubishi Electric перед инженерами стоит задача спроектировать новые модели, которые будут энергоэффективнее, надёжнее и, по возможности, тише существующих моделей. С ростом плотности застройки зданий в городах особое внимание уделяется уровню шума наружных блоков. Mitsubishi Electric является одним из лидеров отрасли по этому показателю.

VRF-системы Mitsubishi Electric поставляются в Россию уже более 20 лет и за это время было установлено более 20 000 наружных блоков. Многие из систем, установленных 20 и более лет назад, работают по сей день. Достичь таких показателей было бы невозможно без тотального контроля качества, а также уникальных особенностей, которые ярко выделяют мультизональные системы CITY MULTI на климатическом рынке. Эти особенности определяют преимущества оборудования Mitsubishi Electric на этапе проектирования, установки и в процессе эксплуатации, что обуславливает высокую востребованность техники Mitsubishi Electric среди заказчиков.

Все без исключения VRF-системы CITY MULTI, от компактных PUMY до полноразмерных PURY, отличаются уникальной технологией организации линии обмена данными между наружным и внутренними блоками (M-NET). Сигнал M-NET представляет собой постоянную составляющую, на которую наложен информационный сигнал. Это позволяет не только обеспечивать обмен данными, но и электроснабжение для электронных расширительных вентилей внутренних блоков. Таким образом, если в системе один или несколько внутренних блоков остались без основного электропитания, вся система не отключается по «аварии», а остальные внутренние блоки продолжают работать в штатном режиме. Это отличает VRF-системы CITY MULTI от любого другого бренда. Когда эта функция необходима? Например, в офисном здании сменился арендатор и на время ремонта помещения ему необходимо отключить несколько блоков VRF-системы или в многоквартирном доме один из жильцов уехал в отпуск и решил полностью обесточить свою квартиру, а вместе с ней и внутренние блоки VRF-системы.

Внутренние блоки VRF-систем необходимо объединить специальным двухжильным экранированным кабелем для организации обмена данными. Подавляющее большинство производителей VRF-систем позволяют объединять внутренние блоки только последовательным подключением (шлейфом) одного за другим. Кроме стандартной схемы, VRF-системы CITY MULTI поддерживают также и лучевую схему, когда сигнальный кабель тянется ветками из одной точки к разным внутренним блокам. Это актуально на объектах, где, например, VRF-система обслуживает два или более этажей здания, т.к. установив распаячную коробку в шахте, обеспечивается существенная экономия не только кабеля, но и времени монтажа всей системы.



В жилых комплексах всё чаще находят применение VRF-системы с рекуперацией теплоты, внутренние блоки которых способны независимо работать в режиме охлаждения и нагрева. Для таких объектов Mitsubishi Electric предлагает системы серии R2, аналогов которой нет в мире. Зачастую, такая система позволяет сэкономить на расходных материалах, но важнее другое: существенное снижение количества паяных соединений в системе. Каждое паяное соединение в VRF-системе зависит от квалификации монтажника, а значит подвержено влиянию человеческого фактора. Mitsubishi Electric предлагает особую архитектуру построения мультизональных систем, которая отличается существенно меньшим количеством паяных соединений, а значит минимизируется вероятность допустить ошибку при монтаже. Разница в количестве паек между системой R2 CITY MULTI и трёхтрубной системой других производителей, к которой подключено, например, 4 внутренних блока составит 20 против 58. При рассмотрении систем с большим количеством внутренних блоков, эта разница будет только расти.

Hybrid VRF – уникальная разработка Mitsubishi Electric. HVRF полностью исключает возможность попадания хладагента в обслуживаемые помещения, поэтому нет необходимости в проверке ПДК в помещениях малого объема (например, гостиничных номерах). На участке между стандартным наружным блоком серии PURY-P/PQRY-P и HBC-контроллером циркулирует хладагент, а от HBC-контроллера до внутренних блоков – вода. Система максимально безопасна, отличается высокой явной холодопроизводительностью и допускает применение даже в сейсмоопасных регионах.

В 2021 году сложно представить VRF-систему последнего поколения без функции автоматического изменения температуры кипения хладагента, которая позволяет существенно повысить энергоэффективность. При повышении температуры кипения в режиме охлаждения снижается частота вращения ротора компрессора и, соответственно, электропотребление. Наружные блоки CITY MULTI серии YNW допускают 3 способа изменения целевой температуры кипения:

  1. Установка фиксированного значения;
  2. Автоматическое повышение температуры кипения хладагента при приближении температуры в помещениях к целевым значениям – система управления динамически изменяет температуру кипения хладагента в зависимости от нагрузки на VRF-систему: при снижении нагрузки температура кипения повышается с целью снижения электропотребления.
  3. Управление внешним сигналом. Например, система контроля влажности собирает информацию с датчиков, анализирует данные и передает на наружный блок команду увеличить температуру кипения хладагента при низкой влажности воздуха в помещениях.

На многих объектах, особенно в жилых комплексах, одной из важнейших задач является организация поэтапного ввода в эксплуатацию VRF-системы, а именно, постепенное подключение внутренних блоков. Чистовая отделка помещений и заселение квартир, как правило, растягивается на несколько лет, поэтому важно обеспечить работопособную систему  кондиционирования для самых первых жильцов. В мультизональных системах минимальная установочная мощность внутренних блоков составляет 50% от мощности наружного, однако такое ограничение не является жёстким. В нашей многолетней практике в эксплуатацию вводились системы с суммарной установочной мощностью внутренних блоков 30%, 20% и даже 10% — во всех случаях VRF-система работает в штатном режиме, обеспечивая комфортные условия в помещениях жильцов.

В двухтрубной системе CITY MULTI R2 направление движения хладагента не изменяется при переключении режима работы (охлаждение/нагрев) одного или нескольких внутренних блоков. Это значит, что при смене режима работы внутренних блоков не происходит отключение компрессора и, как следствие, полностью отсутствует характерный шум хладагента, а скорость переключения минимальна. В классических трёхтрубных системах при аналогичном переключении режимов работы, направление движения хладагента изменяется на реверсивное, что сопровождается отключением компрессора. Процессы остановки и повторного пуска компрессора, а также смена направления движения хладагента занимают какое-то время, а также могут приводить к появлению гидравлических шумов в системе.



Внутренние блоки VRF-систем City Multi приблизились по основным характеристикам, влияющим на комфорт пользователя, к аналогичным моделям бытовой серии: уровень шума, габариты, дизайн. С появлением в 2021 году универсальной опции Plasma Quad Connect, клиенты могут получить эффективную плазменную систему очистки и обеззараживания воздуха в составе большинства моделей внутренних блоков VRF-систем: от настенного до канального. Также все современные модели внутренних блоков VRF-систем совместимы с Wi-Fi – адаптером (опция). Еще 2 года назад стандартным показателем уровня шума внутренних блоков VRF-систем настенного типа были 26-28 дБА. С появлением внутренних блоков серии PKFY-VLM, минимальный уровень шума которых составляет 22 дБА, компания Mitsubishi Electric задаёт новый стандарт. Это рекордный показатель в отрасли.

На протяжении 100-летней истории развития компании Mitsubishi Electric важнейшими приоритетами при разработке нового оборудования всегда были и остаются надёжность, энергоэффективность, технологичность и комфорт пользователя. Такой подход позволяет нам быть в числе лидеров климатического рынка России, в том числе в сегменте VRF-систем.

Подробная информация об оборудовании Mitsubishi Electric представлена на сайтах https://www.melcohit.ru, https://www.mitsubishi.ru и https://www.mitsubishi-aircon.ru

Системы отопления и охлаждения Mitsubishi City Multi® VRFZ

Перейти к содержимому

Системы отопления и охлаждения Mitsubishi City Multi® VRFZadmin_lskair2020-03-14T14:13:37-04:00

Luce, Schwab & Kase является гордым дистрибьютором Mitsubishi City Multi ®  Diamond Distributor™! Мы предлагаем широкий ассортимент продукции и аксессуаров Mitsubishi City Multi. Система Mitsubishi City Multi ®  VFRZ представляет собой первую в мире двухтрубную систему одновременного нагрева и охлаждения. Luce, Schwab & Kase также предлагает обучение Mitsubishi City Multi, поскольку мы являемся единственным авторизованным учебным центром Mitsubishi (MATC) в Нью-Джерси. Приходите к нам за всеми вашими Mitsubishi City Multi ®  нужно!

  • Комплексная система зонирования с несравненной производительностью!
  • Одновременный нагрев и охлаждение
  • Тихая работа
  • Двухтрубная система: простая в установке и надежная
  • Бесканальные или канальные внутренние блоки для максимальной гибкости
  • Так тихо, что вы его почти не заметите
Технология зонирования переменного потока хладагента (VFRZ) Mitsubishi City Multi ® идеально подходит практически для любого проекта, включая офисные здания, школы, церкви и другие коммерческие помещения. Мицубиси Сити Мульти ®  использует технологию INVERTER, которая изменяет мощность системы в соответствии с нагрузкой здания, при этом экономя энергию, снижая влажность и обеспечивая максимальный комфорт за счет одновременного охлаждения и обогрева (в некоторых системах) и использует внутренние блоки как без воздуховодов, так и с воздуховодами. в почти бесконечном количестве конфигураций.

Зоны активно охлаждаются в одной зоне при обогреве другой. Настройте зоны для максимально возможной одновременной работы: интерьер/экстерьер, восточная экспозиция/западная экспозиция. Каждая зона получает необходимое охлаждение или обогрев в любое время. Одновременное охлаждение и обогрев по двум трубам обеспечивает кондиционирование воздуха и гибкость управления для каждой зоны.

Mitsubishi City Multi ® обеспечивает индивидуальный комфорт. Независимо от времени суток, солнца или тени, времени года или особых требований к помещению, Mitsubishi City Multi ®  обеспечивает контроль над комфортом. Вы помещаете индивидуальный комфорт на кончиках ваших пальцев.

Mitsubishi City Multi ®  предназначен для максимально тихой работы как в помещении, так и на улице. Шум наружных блоков достигает 50 дБ (А), а внутренних блоков — всего 24 дБ (А). Это огромное преимущество, особенно для классных комнат, школ, университетов, больниц, других медицинских учреждений и библиотек, где первостепенное значение имеют тихие разговоры.

Mitsubishi City Multi ®  Системы VRFZ работают по всему миру уже более 20 лет практически без проблем благодаря качеству инженерных разработок Mitsubishi Electric. Наши передовые, но простые в использовании аналитические инструменты в руках нашей хорошо обученной сервисной группы обеспечивают бесперебойную работу систем. шестилетняя ограниченная гарантия на спиральный компрессор является дополнительным преимуществом.

Mitsubishi City Multi ®  Системы VRFZ обеспечивают инженерам гибкость для реализации проектов их приложений, от простых до сложных. Каждый Город Мульти ®  Система R2 и Y-серии может быть сконфигурирована для 32 зон в здании. В системе серии S можно настроить до 8 зон. Несколько систем City Multi ®  можно интегрировать в нашу сеть управления для кондиционирования воздуха и управления до 2000 зон с одного сетевого компьютера с помощью программного обеспечения Mitsubishi Electric.

Mitsubishi City Multi ® Инверторная технология очень чувствительна и эффективна. Изменяя мощность системы в соответствии с требованиями к нагрузке внутри помещения и реагируя на внешние условия. Мицубиси Сити Мульти ®  обеспечивает максимально точное управление комфортом в помещении, а также значительную экономию энергии.

Сеть управления Mitsubishi City Multi ®  (CMCN) использует передовую технологию M-NET от Mitsubishi Electric для обеспечения индивидуального, персонализированного комфорта и мощного централизованного управления. Каждый компонент интегрирован в защищенную высокоскоростную коммуникационную шину, чтобы обеспечить точный контроль температуры за счет изменения мощности наружного блока(ов) в соответствии с потребностями каждой зоны.

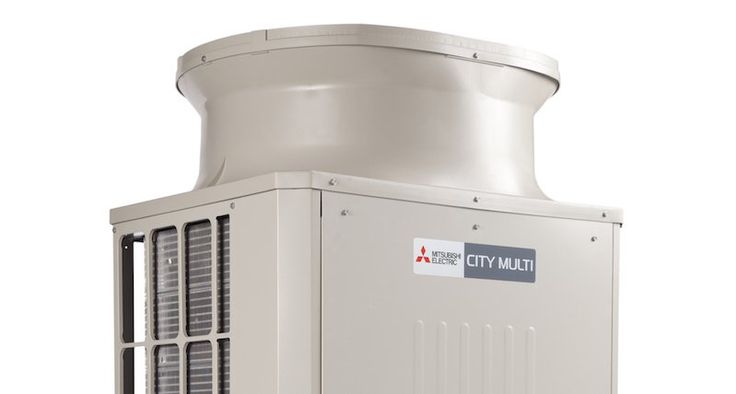

Mitsubishi PURY-P серии L:
Конденсатор источника воздуха

Конденсатор источника воздуха Mitsubishi (PURY-P серии L)

  • 72 000 БТЕ/ч – 336 000 БТЕ/ч
  • Доступны модели на 208/230 В и 460 В
  • Источник воздуха
  • Модели с защитой от соли доступны по специальному заказу
Mitsubishi PQRY-P серии L:
Конденсатор источника воды

Конденсатор источника воды Mitsubishi (PQRY-P серии L)

  • 72 000 БТЕ/ч – 336 000 БТЕ/ч
  • Доступны модели на 208/230 В и 460 В
  • Источник воды
  • Модели с защитой от соли доступны по специальному заказу
Mitsubishi PURY-HP серии K:
Конденсатор источника воздуха Hyper-Heat

Конденсатор источника воздуха Mitsubishi Hyper-Heat (серия PURY-HP K)

  • 72 000 БТЕ/ч – 192 000 БТЕ/ч

  • Доступны модели на 208/230 В и 460 В
  • Источник воздуха (гипертепловой)
  • Модели с защитой от соли доступны по специальному заказу
Mitsubishi PURY-P серии K:
Конденсатор источника воздуха

Конденсатор источника воздуха Mitsubishi (PURY-P серии K)

  • 72 000 БТЕ/ч – 288 000 БТЕ/ч
  • Доступны модели на 208/230 В и 460 В
  • Источник воздуха
  • Модели с защитой от соли доступны по специальному заказу
Mitsubishi PURY-P серии J-Model:
Конденсатор источника воздуха

Конденсатор источника воздуха Mitsubishi (серия PURY-P J)

  • 72 000 БТЕ/ч — 288 000 БТЕ/ч
  • Доступны модели на 208/230 В и 460 В
  • Источник воздуха
  • Модели с защитой от соли доступны по специальному заказу
Mitsubishi PURY-P серии H:
Конденсатор источника воздуха

Конденсатор источника воздуха Mitsubishi (PURY-P серии H)

  • 72 000 БТЕ/ч – 288 000 БТЕ/ч
  • Доступны модели на 208/230 В и 460 В
  • Источник воздуха
  • Модели с защитой от соли доступны по специальному заказу
Mitsubishi PQRY-P серии H:
Конденсатор источника воды

Конденсатор источника воды Mitsubishi (PQRY-P серии H)

  • 72 000 БТЕ/ч – 288 000 БТЕ/ч
  • Доступны модели на 208/230 В и 460 В
  • Источник воды
  • Модели с защитой от соли доступны по специальному заказу
Mitsubishi PURY-P G-Model Серия:
Конденсатор источника воздуха

Конденсатор источника воздуха Mitsubishi (модель PURY-P G)

  • 72 000 БТЕ/ч – 234 000 БТЕ/ч
  • Доступны модели на 208/230 В и 460 В
  • Источник воздуха
  • Модели с защитой от соли доступны по специальному заказу
Mitsubishi PQRY-P серии G:
Конденсатор источника воды

Конденсатор источника воды Mitsubishi (PQRY-P серии G)

  • 72 000 БТЕ/ч – 96 000 БТЕ/ч
  • Доступны модели на 208/230 В и 460 В
  • Источник воды
  • Модели с защитой от соли доступны по специальному заказу

MITSUBISHI CITY MULTI ®  S-SERIES

Mitsubishi PUMY-NKMU Series:
Air Source Condensor

Mitsubishi Air Source Condensor (PUMY-NKMU Series)

  • 36,000 Btu/h – 60,000 Btu/h
  • Модели с защитой от соли доступны по специальному заказу
Mitsubishi ПУМЫ-НКМУ Серия:
Конденсатор источника воздуха

Конденсатор Mitsubishi (серия PUMY-NHMU)

  • 36 000 БТЕ/ч – 48 000 БТЕ/ч
  • Модели с защитой от соли доступны по специальному заказу

Mitsubishi City Multi ® Внутренние единицы

, настенные на стене (от 6000 до 30 000 млрд. Д./Ч)

Потолочные протяженные Потолочные Потолочные Потолочные Целевые (от 6000 до 24 000 БТУ/ч)

)

Скрытые потолочные воздуховоды (от 15 000 до 96 000 БТЕ/ч)

Напольная установка (от 6 000 до 24 000 БТЕ/ч)

Встраиваемая в потолок кассета [четырехходовая] (от 12 000 до 36 000 БТЕ/ч)

Встраиваемая в потолок кассета [однонаправленная] (от 6 000 до 15 000 БТЕ/ч)

Подвесной потолок (от 15 000 до 36 000 БТЕ/ч)

Водяной теплообменник

Многопозиционный обработчик воздуха

Дополнительные полезные видеоролики о Mitsubishi City Multi ® можно посмотреть на канале YouTube компании Mitsubishi Electric.

Вы можете связаться с Mitsubishi Electric в социальных сетях, посетив страницу Mitsubishi Electric в Facebook.

Ссылка для загрузки страницы

Перейти к началу

Мультикондиционеры и тепловые насосы Mitsubishi City в Торонто GTA

ductless.ca Inc. является авторизованным дилером Mitsubishi Electric и работает в Торонто, Канада, более 25 лет. Свяжитесь с ductless.ca, Inc. для всех ваших потребностей в кондиционировании воздуха и обогреве без воздуховодов.

Система Mitsubishi Electric CITY MULTI®  – это комплексное решение для обеспечения комфорта здания как для кондиционирования воздуха, так и для отопления. Универсальный дизайн и превосходная инженерия CITY MULTI могут адаптироваться к любой ситуации в здании, включая офисы, серверные, больницы, рестораны, учебные заведения, жилые дома и места отправления культа. CITY MULTI гарантирует, что каждое помещение будет удовлетворять свои собственные потребности, одновременно обеспечивая обогрев и охлаждение. Система CITY MULTI состоит из наружных блоков, соединенных в сеть из 32 элегантных и компактных внутренних блоков, а также ряда локальных и системных контроллеров.

После того, как ductless.ca установит вашу систему, вы почувствуете совершенно новый уровень комфорта, эффективности и энергосбережения. Проще говоря, это совершенно новый класс кондиционеров!

Характеристики мультисистемы Mitsubishi Electric City

Все бесканальные кондиционеры Mitsubishi Mr. Slim, продаваемые через ductless.ca , являются подлинными и не импортируются с серого рынка. Все наши блоки закупаются у местных дистрибьюторов, которые, в свою очередь, поставляются компанией Mitsubishi Electric Canada. Вы можете быть спокойны, зная, что устройства, приобретенные и установленные ductless.ca имеют расширенную гарантию производителя и поддержку и устанавливаются квалифицированными специалистами, прошедшими обучение на заводе.


Переменный поток хладагента (VRF) Технология позволяет революционной двухтрубной системе CITY MULTI циркулировать ровно столько хладагента, сколько необходимо для теплопередачи между наружным и внутренним блоками. Системы VRF обеспечивают большую экономию энергии и пространства по сравнению с обычными системами. В системах VRF отсутствуют потери тепла с хладагента на воду (как в случае с системами чиллеров) и отсутствуют потери тепла через длинные металлические воздуховоды (как в случае с системами с канальным воздухом). Системы VRF рекуперируют тепло из помещений в режиме охлаждения и перенаправляют его в зоны, требующие обогрева. Это может сэкономить до 50% энергопотребления.


Эксклюзивная запатентованная технология Mitsubishi Electric Hyper-Heat Inverter (H²i™) обеспечивает тепло даже при температуре наружного воздуха до -25°C! Уровни, которые не имеют себе равных с конкурентами. Технология h3i обеспечивает 100 % теплопроизводительность при понижении температуры
до -15 °C и 75 % теплопроизводительность при -25 °C (только Hyper Heat серии Y).


Большинство устройств оснащены инвертором переменной скорости компрессора (VCSi) , который регулирует мощность кондиционирования воздуха в зависимости от потребности. Это позволяет кондиционерам Mitsubishi работать более эффективно и сокращать затраты на электроэнергию. Благодаря более точному управлению скоростью вращения компрессора технология VCSi обеспечивает высокоскоростное охлаждение и нагрев с дополнительной экономией энергии по сравнению с обычными моделями.


Независимое зональное управление CITY MULTI обеспечивает одновременный обогрев и охлаждение в одном здании. Несколько зон в одном здании могут поддерживать собственные настройки температуры независимо друг от друга. Зонирование обеспечивает максимальный комфорт и экономию энергии, поскольку вы охлаждаете и нагреваете каждую зону только тогда, когда она используется или занята. Каждая система CITY MULTI может быть сконфигурирована для 32 зон внутри здания. Можно интегрировать несколько систем для управления и кондиционирования до 2000 отдельных зон с одного компьютера.


CITY MULTI идеально подходит для охлаждения компьютерных и серверных помещений, обеспечивая постоянную температуру для критически важного компьютерного оборудования. Независимо от того, насколько сложной может быть ситуация с пространством или температурой в вашей серверной, ductless.ca предлагает решение для кондиционирования воздуха, отвечающее вашим потребностям. Более того, CITY MULTI удовлетворяет потребности в охлаждении серверной комнаты, одновременно обеспечивая обогрев и охлаждение остальной части офиса. В залах заседаний, столовых, компьютерных залах и кабинах можно удовлетворить свои потребности в температуре и выполнить уникальные настройки независимо от колебаний температуры в течение дня и в течение года.


Датчики Mitsubishi i-see видят больше, чем просто комнатную температуру. Не менее важными факторами для ощущения комфорта являются температура излучения, движение воздуха, влажность и многое другое. Датчики i-see измеряют лучистые горячие и холодные точки в комнате и направляют поток воздуха в эти точки. Эта революционная система также контролирует движение воздуха и уровень влажности, создавая гораздо более комфортную среду, чем когда-либо прежде (опция только для потолочных кассет).


Mitsubishi предлагает широкий выбор вариантов управления для вашей системы CITY MULTI. От локальных и централизованных контроллеров в каждой комнате до контроллеров на основе интернет-браузера, CITY MULTI позволяет легко контролировать и управлять системами любого размера.


Тепловые насосы Mitsubishi City Multi серии S


Система Mitsubishi City Multi серии S является идеальным решением для небольших коммерческих помещений, серверных помещений и больших жилых помещений. Гибкость, простота установки, энергоэффективность, высокое качество и низкие эксплуатационные расходы — вот лишь некоторые из причин, по которым владельцы принимают решение заменить свои старые системы кондиционирования воздуха на S-Series. Серия S также является идеальным решением для кондиционирования воздуха в домах с системами напольного отопления.
Все конфигурации внутреннего испарителя City Multi совместимы с Mitsubishi City Multi серии S.

Ductless.ca Предлагает следующие системы S-Series:

Напряженная модель СОЕДИНЕНИЯ Нагреваем. БТЕ/ч 40 000 БТЕ/ч P06–P36 (от 1 до 6)
PUMY-P48NHMU-A 48 000 БТЕ/ч 54 000 БТЕ/ч От P06 до P54 (от 1 до 8)

Благодаря широким возможностям индивидуальной настройки систем Mitsubishi City Multi серии S, более подробную информацию см. в каталоге продукции. информацию или свяжитесь с нами.

Тепловые насосы Mitsubishi City Multi серии Y


Система Mitsubishi City Multi серии Y серии является идеальным решением для коммерческих, серверных и промышленных помещений. Серия Y предлагает автоматическое переключение между обогревом и охлаждением. Один конденсаторный блок с источником наружного воздуха поддерживает до 50 внутренних испарительных блоков с модульной компоновкой, обеспечивающей повышенную эффективность и гибкость конструкции.

ductless.ca offers following Y-Series systems:

9 5484009.9 5484009 54 000 54 0009 54 000 54000 54 000 5 000 BTU/H 548749. 9034. 350 000/BTU/H 350 000/BTU/H 90,000/H.
Outdoor Model
(3-phase 208-240V)
Cooling Capacity Heating Capacity Connectable
Indoor Units (Quantity)
PUHY-P72TJMU-A 72,000 Btu/h 80,000 Btu/h P06 to P72 (1 to 15)
PUHY-P96TJMU-A 96,000 Btu/h 108,000 Btu/h Р06 до Р96 (с 1 до 20)
Puhy-P120TJMU-A 120 000 BTU/H 135 000 BTU/H P06 до P96 (1-26)
P06 до P96 (1-26)
P06 до P96 (1-26)
P06 до P96 (1-26)
P06. /H 160 000 БТУ/ч P06 до p96 (от 1 до 31)
Puhy-P168TSJMU-A 48 000 BTU/H 54 000 BTU/H 54 000 BTU/H BTU/H BTU/H BTU/H
PUHY-P192TSJMU-A 192 000 БТЕ/ч 215 000 БТЕ/ч P06 до P96 (от 1 до 41)
Puhy-P216TSJMU-A 216 000 BTU/H 243 000 BTU/H P066 (243 000 BTU/H P066 (243 000 BTU/H P066 (243 000 BTU/H P966 (243 000 BTU/H P96 (243 000 BTU/H 240,000 Btu/h 270,000 Btu/h P06 to P96 (2 to 50)
PUHY-P264TSJMU-A 264,000 Btu/h 295,000 Btu/h P06 to P96 (2 до 50)
PUHY-P288TSJMU-A 288 000 БТЕ/ч 320 000 BTU/H P06 до P96 (от 2 до 50)
Puhy-P312TSJMU-A 312 000 BTU/H 350 000 BTU/H 350 000/BTU/H BTU/H BTU/H 350 000/H 350 000/BTU/H PUHY-P336TSJMU-A 336,000 Btu/h 378,000 Btu/h P06 to P96 (2 to 50)
PUHY-P360TSJMU-A 360,000 Btu/h 403,000 Btu/h от P06 до P96 (от 2 до 50)
Наружная модель
(3Pase 480V)
Охлаждающая способность Нагреваемая способность Связугая
ВНУТРЕННАЯ БОЛЬШИ P06 до P72 (от 1 до 15)
Puhy-P96yjmu-A 96 000 BTU/H 108 000 BTU/H P06 до P96 (1 до 2003499-H P06 (1 до 208 000 BTU/H P06. 120 000 БТЕ/ч 135 000 БТЕ/ч P06 to P96 (1 to 26)
PUHY-P144YJMU-A 144,000 Btu/h 160,000 Btu/h P06 to P96 (1 to 31)
PUHY-P168YSJMU-A 168,000 Btu/h 188,000 Btu/h P06 to P96 (1 to 36)
PUHY-P192YSJMU-A 192,000 Btu/h 215,000 Btu/h P06 to P96 (1 до 41)
PUHY-P216YSJMU-A 216 000 БТЕ/ч 243,000 Btu/h P06 to P96 (2 to 46)
PUHY-P240YSJMU-A 240,000 Btu/h 270,000 Btu/h P06 to P96 (2 to 50)
Puhy-P264YSJMU-A 264 000 BTU/H 295 000 BTU/H P06 до P96 (2–50)
PUHY-P288SJMU
PUHY-P28SJMU
. от P06 до P96 (от 2 до 50)
PUHY-P312YSJMU-A 312,000 Btu/h 350,000 Btu/h P06 to P96 (2 to 50)
PUHY-P336YSJMU-A 336,000 Btu/h 378,000 Btu/h P06 to P96 (2 to 50)
Puhy-P360YSJMU-A 360 000 BTU/H 403 000 BTU/H P06 до P96 (2-50). -Series, пожалуйста, смотрите каталог продукции для получения дополнительной информации или свяжитесь с нами.

Серия Mitsubishi City Multi Hyper Heating (H²i)


Инвертор Mitsubishi City Multi Hyper Heating (H²i) серии является идеальным решением для коммерческого и промышленного применения. Серия инверторов Hyper Heating Inverter предлагает все функции и преимущества серии City Multi Y с дополнительным нагревом до температуры наружного воздуха до -25°C.

ductless.ca предлагает следующие системы гиперобогрева:

Outdoor Model
(3-phase 208-240V)
Cooling Capacity Heating Capacity Connectable
Indoor Units (Quantity)
PUHY-HP72TJMU-A 72,000 Btu/h 80,000 Btu/h P06 to P72 (1 to 15)
PUHY-HP96TJMU-A 96,000 Btu/h 108,000 Btu/h P06 to P96 (1 to 20)
PUHY- HP144TJMU-A 144 000 БТЕ/ч 160,000 Btu/h P06 to P96 (1 to 31)
PUHY-HP192TSJMU-A 192,000 Btu/h 216,000 Btu/h P06 to P96 (1 to 41)

В связи с широкими возможностями индивидуальной настройки серии Mitsubishi City Multi Hyper Heating дополнительную информацию см. в каталоге продукции или свяжитесь с нами.

Серия Mitsubishi City Multi R2 с рекуперацией тепла


Модель Mitsubishi City Multi R2 с рекуперацией тепла 9Серия 0069 — идеальное решение для коммерческого, серверного и промышленного применения. Серия R2 предлагает превосходную экономию энергии, одновременно обеспечивая нагрев и охлаждение за счет рекуперации тепла, впервые в мире! Один конденсаторный блок с источником наружного воздуха поддерживает до 50 внутренних испарительных блоков с модульной компоновкой для гибкости конструкции.

ductless.ca предлагает следующие системы серии R2:

Наружная модель
(3 фазы 208-240 В)
Охлаждающая емкость Нагреваемая способность СООБЩЕНИЯ
КОНТИРОВЫЕ БОЛЬШЕ (Количество)
PURY-P72TJMU-A 72 000 BTU/H 80348 7. 9034..
PURY-P96TJMU-A 96 000 BTU/H 108 000 BTU/H P06 до P96 (от 1 до 24)
PURY-P120TJMU
PURY-P120TJMU
. от P06 до P96 (от 1 до 30)
PURY-P144TJMU-A 144,000 Btu/h 160,000 Btu/h P06 to P96 (1 to 36)
PURY-P168TSJMU-A 168,000 Btu/h 188,000 Btu /H P06 до P96 (от 1 до 42)
PURY-P192TSJMU-A 192 000 BTU/H 215 000 BTU/H P06. -A 216 000 БТЕ/ч 243 000 БТЕ/ч От P06 до P96 (2–50)
PURY-P240TSJMU-A 240 000 BTU/H 270 000 BTU/H P06 до P96 (2–50)
P06 до P96 (2-50)
P06 до P96 (2–50)
P06 до P96 (2–50)
P06 до P96 (2–50)
P06. /h 295,000 Btu/h P06 to P96 (2 to 50)
PURY-P288TSJMU-A 288,000 Btu/h 320,000 Btu/h P06 to P96 (2 to 50)
. 320 000 320 000 320 000 BTU/H 320 000 320 000 320 000 BTU/H 320 000 320 000 320 000 BTU/H 320 000 320 000 320 000 BTU/H 320 000 3200000.
Наружная модель
(3 фазы 480 В)
Охлаждающая емкость Нагреваемая способность Связугая
Внутренние блоки (количество)
Pury-P72YJMU-A 72 000 BTU/H 80 0009 BTU/H 80 000 80 000 80 000 80 000 80 000 80 000 80 000 80 000 80 000 80 000 80 000 80 000 80 000 80 000 80 000 80 000 80 000 80 000 8.. Pury-P96yjmu-A 96 000 BTU/H 108 000 BTU/H P06 до P96 (1 до 24)
от P06 до P96 (от 1 до 30)
PURY-P144YJMU-A 144,000 Btu/h 160,000 Btu/h P06 to P96 (1 to 36)
PURY-P168YSJMU-A 168,000 Btu/h 188,000 Btu/ H P06 до P96 (от 1 до 42)
PURY-P192YSJMU-A 192 000 BTU/H 215 000 BTU/H P06.-P9348 215 000 BTU/H P06. A 216 000 БТЕ/ч 243 000 БТЕ/ч От P06 до P96 (2–50)
Pury-P240ysjmu-A 240 000 BTU/H 270 000 BTU/H P06 до P96 (2–50)
P06 до P96 (2–50)
P06 до P96 (2–50)
P06 до P96 (2–50)
P06 до P96 (2–50)
P06. /H 295 000 БТУ/ч P06 до p96 (от 2 до 50)
PURY-P288SJMU-A 288 000 BTU/H 320 000 BTU/H 320000000 BTU/H 320 000 320 00000 BTU/H

В связи с тем, что серия Mitsubishi City Multi R2 предоставляет широкие возможности индивидуальной настройки, дополнительную информацию см. в каталоге продукции или свяжитесь с нами.

Варианты многоцелевого испарителя Mitsubishi City для помещений

Настенный

Настенный испаритель PKFY-P предлагает диапазон производительности от 6 000 до 30 000 БТЕ/ч. Компактный и элегантный дизайн идеально подходит для всех областей применения.

Потолочная кассета

4-ходовой PLFY-P предлагает диапазон производительности от 6 000 до 30 000 БТЕ/ч. С 72 различными схемами воздушного потока и дополнительным датчиком i-see.

Подвесной потолок

Сверхтихий и сверхтонкий PCFY-P имеет диапазон производительности от 15 000 до 36 000 БТЕ/ч.

Потолочный скрытый (низкостатический)

Ультратонкий PEFY-P NSMU-E имеет мощность от 6000 до 24000 БТЕ/ч. Дизайн для приложений с низким уровнем шума.

Потолочный скрытый (среднестатический)

PEFY-P NMAU-E предлагает диапазон производительности от 6 000 до 24 000 БТЕ/ч, а также производительность и гибкость конструкции при более высоком статическом давлении.

Скрытый потолок (высокая статика)

PEFY-P NMHU-E предлагает вместимость от 15 000 до 96000 БТЕ/ч с гибкостью конструкции и производительностью настоящей канальной системы.

2-поточный потолочный кассетный блок

Компактный 2-поточный PLFY-P имеет диапазон производительности от 6000 до 18000 БТЕ/ч. Оснащен сливным насосом в стандартной комплектации.

1-поточный потолочный кассетный блок

1-поточный компактный и легкий PMFY-P имеет диапазон производительности от 6000 до 15000 БТЕ/ч. Идеально подходит для ограниченного потолочного пространства.

Напольный

Современный PFFY-P NEMU-E предлагает производительность от 6000 до 24000 БТЕ/ч. Идеально подходит для периметральных зон.

Напольный (скрытый)

PFFY-P NRMU-E предлагает производительность от 6 000 до 24 000 БТЕ/ч с преимуществом скрытой установки.

Добавлено оборудование Mitsubishi City Multi

ductless.ca с удовольствием продает и устанавливает следующее дополнительное оборудование Mitsubishi:

  • Серия City Multi PQHY-P с водяным охлаждением (WY).
  • Серия City Multi PQRY-P с рекуперацией тепла с водяным охлаждением (WR2).
  • Вертикальные кондиционеры City Multi PVFY-P.
  • City Multi PWFY-P HYDRA-DAN отработанная энергия для систем горячего водоснабжения.
  • All City Многофункциональные проводные и беспроводные пульты дистанционного управления.
  • Системы вентиляции Лоссней.

У вас есть вопросы?

ductless.ca обслуживает район Большого Торонто более 25 лет и является экспертом GTA по Mitsubishi Ductless! Если вам нужна продажа, обслуживание или установка, мы будем рады помочь вам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
