Clack Duplex VTT1CI-DME – СОЛТЕКС. Очистка воды
• Сервисный поток 114 л/мин (6,81 мкуб/час), поток на обратную промывку 61 л/мин (3,6 мкуб/час) с установленными счетчиком и байпасом.
• Моноблочная электронная панель с легким фронтальным доступом.
• Четыре режима работы: немедленная регенерация по сигналу счетчика, отложенная регенерация по сигналу счетчика, отложенная регенерация по сигналу таймера и регенерация по сигналу от внешнего дифференциального датчика давления.
• Измерения в ppm, Французских или Немецких градусах жесткости, кубических метрах, 24-й режим часов.
• Полностью перепрограммируемый цикл регенерации с девятью режимами.
• Изменяемая продолжительность циклов промывки.
• Возможность принудительной промывки от 1 до 28 дней.
• Возможность работы с баллонами диаметром до 21” по сервисным расходам и на обратную промывку
• Регенерация потоком вверх/вниз.
• Настройки системы и данные о работе системы сохраняются в энергонезависимой памяти Clack Duplex VTT1CI-DME.
• Литиевая батарейка для сохранения настроек в течении 24 часов при отключении внешнего питания.
• Сетевой адаптер, устанавливаемый для обеспечения безопасной эксплуатации, с выходным напряжением питания 12 В упрощает установку.
• Конструкция клапана управления обеспечивает оптимальный сервисный режим и режим обратной промывки.
• Возможность заполнения реагентного бака обработанной или сырой водой.
• Сигнализация о низком уровне соли в баке.
• Запатентованный блок распределительных колец, патент 6,402,944.
• Запатентованный линейно перемещающийся пистон, патент 6,444,127.
• Запатентованный «тихий» контроллер дренажной линии, патент 6,776,901.
• Надежный и проверенный привод распределителя.
Спецификация Clack Duplex VTT1CI-DME:
• Входное/выходной присоединение: ¾ “-11/2 “.
• Количество режимов цикла регенерации: до 9.
• Материал корпуса: Noryl или аналог.
• Тип регенерации: поток вверх/вниз.
Возможные расходы Clack Duplex VTT1CI-DME:
• Сервис (падение давления 1 Бар с учетом байпаса и счетчика): 114 л/мин (6,81 мкуб/час).
• Обратная промывка (падение давления 1,7 Бар с учетом байпаса)*: 61л/мин (3,63 мкуб/час).
• Рабочее давление, минимум/максимум: 1,4-8,6 Бар.
• Рабочая температура, минимум/максимум: 4-43 С.
Счетчик:
• Погрешность измерения: ±5%.
• Диапазон замеряемых расходов: 0,95…102 л/мин.
• Диапазон измеряемой емкости: 0,02…5700 м 3.
• Суммарный счетчик обработанной воды: 0,001…99 999 м 3
Габариты и присоединения Clack Duplex VTT1CI-DME:
• Подключение распределительной системы: 1,05”OD.
• Дренажная линия: ¾ “ или 1”.
• Солезаборная линия: 3/8” или ½ “.
• Монтажная база: 2 ½ “ – 8NPSM.
• Высота от верха баллона: 187 мм.
• Вес нетто: 7,25 кг.
Электрические характеристики:
• Сетевые напряжение питания и частота: ~230 В 50 Гц .
• Напряжение питания блока управления:~12В.
• Потребляемый ток: 500 мА.
Применение клапана Clack Duplex VTT1CI-DME:
• Умягчитель: 6”-21”.
• Фильтр*: 6”-16”.
Этапы цикла регенерации Clack Duplex VTT1CI-DME:
1. Обратная промывка: 1-120 мин.
2. Быстрая промывка: 1-120 мин.
3. Пауза (сервис): 1-480 мин.
4. Засолка (прямоточная): 1-180 мин.
5. Засолка (противоточная): 1-180 мин.
6. Заполнение реагентного бака (умягчитель): 0,05-95,0 кг.
7. Заполнение реагентного бака (фильтр): 0,05-95,0 л.
Возможное исполнение: без солезаборной линии, с адаптированной к эксплуатации вне помещения крышкой.
Совместим с типичными концентрациями следующих химических соединений: хлорид натрия, хлорид калия, перманганат калия, бисульфит натрия, хлор и хлорамины
CLACK
Сепаратор поршня WS2H Clack Corp. V3065Стоимость позиции
По запросу
Подробнее
Блок управления Clack Duplex VTT1CIDME (5 кн., умягч. со счетчик.)Стоимость позиции
156 000 р.
Добавить в корзину В корзину Подробнее
Блок управления Clack V1TCBTZ (3 кн., фильтр)Стоимость позиции
54 600 р.
Добавить в корзину В корзину Подробнее
Блок управления Clack V1TCDTE (3 кн., умягчение)Стоимость позиции
55 800 р.
Добавить в корзину В корзину Подробнее
Блок управления Clack V1CIBTZ (5 кн., фильтр)Стоимость позиции
55 200 р.
Добавить в корзину В корзину Подробнее
Блок управления Clack V1CIDME (FCI 5 кн., умягч. со счетчик.)Стоимость позиции
57 000 р.
Добавить в корзину В корзину Подробнее
Крышка инжектора Clack Corp.
(V3176)Стоимость позиции
По запросу
Подробнее
Комплект фитингов для Clack из полипропилена 1” (под сварку PP V3007)Стоимость позиции
1 020 р.
Добавить в корзину В корзину Подробнее
Заглушка инжектора Z plug (V3010 – V1.5)Стоимость позиции
480 р.
Добавить в корзину В корзину Подробнее
Clack V3150 (Упл. кольцо)Стоимость позиции
По запросу
Подробнее
Clack V3105 (Уплот. кольцо)Стоимость позиции
По запросу
Подробнее
V3090 Адаптер для фланца 6″ BSPT для блоков WS3Стоимость позиции
27 240 р.
Добавить в корзину В корзину Подробнее
h5615 Защелка крепления дренажного уголкаСтоимость позиции
По запросу
Подробнее
Корпус водосчетчика WS2 Clack Corp V3094FMСтоимость позиции
По запросу
Подробнее
Корпус водосчетчика WS1,5 Clack Corp V3040FMСтоимость позиции
По запросу
Подробнее
Н4613 Уголок реагентной линии Clack Corp BLFC 3/8″ Tube (НЕ в сборе)Стоимость позиции
По запросу
Подробнее
Гайка 3/8″ Clack Corp.
Стоимость позиции
По запросу
Подробнее
Тарировочная шайба(DLFC) 010-1.0 gpmСтоимость позиции
По запросу
Подробнее
Тарировочная шайба(DLFC) 100-10.0 gpmСтоимость позиции
По запросу
Подробнее
Clack Corp. V4052-01 Комплект для VTT1EQDME подсоединение к 12-21 баллонамСтоимость позиции
По запросу
Подробнее
Тарировочная шайба(DLFC) 090/1-9.0 gpmСтоимость позиции
По запросу
Подробнее
Фитинг Clack Corp. V3316Стоимость позиции
По запросу
Подробнее
Электронная плата блока WS1, 5-кн. рядная (V3108-09)Стоимость позиции
По запросу
Подробнее
PKP10TS8-BULK Вставка insert 5/8″ (Clack Corp.)Стоимость позиции
По запросу
Подробнее
Уплотнительное кольцо инжектора Clack Corp. (V3171)Стоимость позиции
По запросу
Подробнее
Инжектор Clack Corp.
Injector “D” – 2″ (30″)Стоимость позиции
По запросу
Подробнее
Инжектор Clack Corp. Injector “C” – 2″ (24″)Стоимость позиции
По запросу
Подробнее
Заглушка водосчётчика Clack Corp. (V3003-01)Стоимость позиции
360 р.
Добавить в корзину В корзину Подробнее
Клапан трехходовой резьба нар. 1″/1,25″ с кабелем (V3069FF)Стоимость позиции
По запросу
Подробнее
Инжектор Clack Corp. Injector “E” – 2″ (36″)Стоимость позиции
3 600 р.
Стоимость позиции
97 200 р.
Добавить в корзину В корзину Подробнее
Инжектор Clack Corp.
Injector H Orange – 1,5″ (24″)Стоимость позиции
3 600 р.
Добавить в корзину В корзину Подробнее
Адаптер для бокового присоединения V3674 BSPT-02Стоимость позиции
50 400 р.
Добавить в корзину В корзину Подробнее
Клапан двухходовой/отсечной NHWB 3″BSPT MxF (V3099BSPT)Стоимость позиции
По запросу
Подробнее
Фитинг DLFC 3″ V3764 BSPTСтоимость позиции
36 000 р.
Добавить в корзину В корзину Подробнее
Тарировочная шайба(DLFC) 013-1.3 gpmСтоимость позиции
По запросу
Подробнее
Большая шестерня поршня WS1 V3004Стоимость позиции
9 540 р.
Добавить в корзину В корзину Подробнее
Заглушка инжектора Z plug (V3010 – V1-1.
25)Стоимость позиции
396 р.
Добавить в корзину В корзину Подробнее
Шестерня редуктора WS1 (V3110)Стоимость позиции
360 р.
Добавить в корзину В корзину Подробнее
Двигатель редуктора WS1 Clack Corp. (V3107-01)Стоимость позиции
2 520 р.
Добавить в корзину В корзину Подробнее

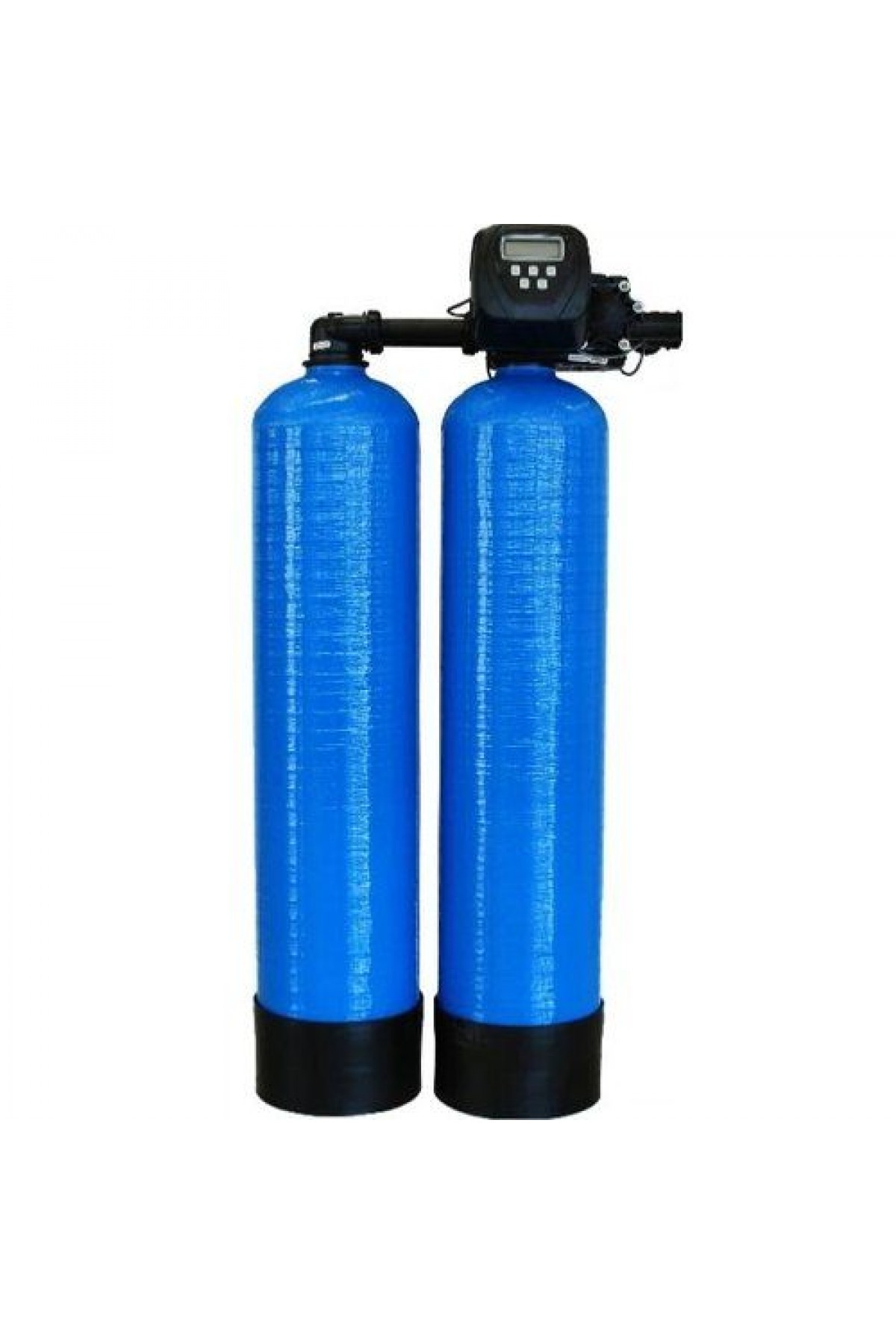

Умягчитель воды Clack WS1 TT Duplex от Industrial Water Equipment Ltd
- WS1TT RANGE
- WS1.25 ДИАПАЗОН
- WS1.5 ДИАПАЗОН
- АССОРТИМЕНТ WS2
- АССОРТИМЕНТ WS3
Таблица продуктов для двусторонней печати WS1TT
| Размер солевого бака | Размер сосуда | Объем смолы (л) | Максимальный расход (м3/ч) | Расход соли на одну регенерацию (кг) | Объем между регенерациями ( м3) |
| 130 | 8″ x 17″ | 10 | 0,4 | 1,4 | 1,5 |
| 130 | 8 x 35 дюймов | 20 | 0,8 | 3,2 | 3,3 |
| 130 | 10 x 35 дюймов | 30 | 1,2 | 4,8 | 5 |
| 200 | 10 x 44 дюйма | 40 | 1,6 | 6,4 | 6,67 |
| 200 | 10″ x 54″ | 50 | 2 | 8 | 8,3 |
| 200 | 12 x 48 дюймов | 60 | 2,4 | 9,6 | 10 |
| 300 | 13 x 54 дюйма | 75 | 3 | 12 | 12,5 |
| 300 | 14 x 65 дюймов | 100 | 4 | 16 | 17 |
| 500 | 14 x 65 дюймов | 125 | 5 | 20 | 20,8 |
| 500 | 16 x 65 дюймов | 150 | 6,4 | 24 | 25 |
| 500 | 18 x 65 дюймов | 200 | 6,4 | 32 | 33 |
WS1.
25 Дуплекс Таблица продуктов| Размер солевого бака | Размер сосуда | Объем смолы (л) | Максимальный расход (м3/ч) | Расход соли на одну регенерацию (кг) | Вместимость между регенерациями (м3) |
| 14 x 65 дюймов | 125 | 5 | 20 | 20,8 | |
| 16 x 65 дюймов | 150 | 6 | 24 | 25 | |
| 18 x 65 дюймов | 200 | 6,8 | 32 | 33 | |
| 21 x 60 дюймов | 250 | 7,7 |
Таблица продуктов для двусторонней печати WS1.5
| Размер солевого бака | Размер сосуда | Объем смолы (л) | Максимальный расход (м3/ч) | Расход соли на одну регенерацию (кг) | Объем между регенерациями ( м3) |
| 21 x 60 дюймов | 250 | 10 | 40 | 42 | |
| 24 x 69 дюймов | 350 | 14 | 56 | 58 |
Таблица продуктов WS2 Duplex
| Размер солевого бака | Размер сосуда | Объем смолы (л) | Максимальный расход (м3/ч) | Расход соли на одну регенерацию (кг) | Объем между регенерациями ( м3) |
| 24 x 69 дюймов | 350 | 14 | 56 | 58 | |
| 30 x 72 дюйма | 500 | 20 | 80 | 83 | |
| 36 x 72 дюйма | 700 | 26 | 112 | 116 |
Таблица продуктов WS3 Duplex
| Размер солевого бака | Размер сосуда | Объем смолы (л) | Максимальный расход (м3/ч) | Расход соли на одну регенерацию (кг) | Объем между регенерациями ( м3) |
| 42 x 78 дюймов | 1000 | 40 | 160 | 166 | |
| 48 x 78 дюймов | 1250 | 56 | 200 | 208 | |
| 55″ x 104″ | 1800 | 56 | 288 | 300 |
Ассортимент умягчителей воды Clack WS 2 Duplex от Wateq
ДВОЙНЫЕ СМЯГЧИТЕЛИ
ВЫ ЗДЕСЬ : ГЛАВНАЯ : СМЯГЧИТЕЛИ ВОДЫ | СМЯГЧИТЕЛИ ВОДЫ CLACK DUPLEX : CLACK WS2
• Clack WS2 Дуплексный умягчитель с расходомером, отображается с дополнительным трубопроводом.
Дуплексные умягчители WS2 представляют собой крупномасштабные коммерческие и промышленные установки, способные подавать мягкую воду с большим расходом. Умягчители могут обеспечивать потоки от 10 м 3 /ч до 26 м 3 /ч. Сферами применения, которым потребуется мягкая вода с такой скоростью, могут быть крупные птицефермы и ирригационные системы, где мягкая вода требуется двадцать четыре часа в сутки, семь дней в неделю.
Клапаны с латунным корпусом установлены в системе с двумя резервуарами, в них используется переменный клапан с электроприводом для распределения воды и предотвращения попадания жесткой воды в систему во время регенерации. Установки умягчения воды WS2 Clack подходят для крупных коммерческих и промышленных объектов.
Соединительный трубопровод, показанный на рисунке, поставляется отдельно. Установку можно приобрести как с трубной обвязкой, так и без нее.
Системы, управляемые счетчиком, более технически продвинуты, поскольку они рассчитывают количество обработанной мягкой воды и инициируют процесс регенерации, когда онлайн-сосуд исчерпал свою емкость.
Это гарантирует использование полной емкости смолы, что приводит к экономии потребления соли, воды и энергии.
Умягчители Clack с дозировкой Wateq состоят из всех необходимых компонентов, позволяющих сразу приступить к умягчению воды.
запросить информацию об этом изделии Описание * Производительность основана на удалении 50 г CaCO3 на литр смолы.
** Расход соли из расчета 120 г на литр смолы. Это увеличится, если дозировка соли будет увеличена.
| Ref | Цвет инжектора | Объем солевого бака | * Объем солевого раствора | Время регенерации | Вход / выход Опции |
| DS250-C2 | V3010-2B | 500 литров | 96,0 литров | 72 мин | 2” |
| DS350-C2 | V3010-2C | 750 литров | 134,4 литров | 77 мин | 2 ” |
| DS500-C2 | V3010-2D | 750 литров | 192,0 литров | 92 мин | 2 дюйма |
| DS700-C2 | V3010-2E | 1000 литров | 268,8 литров | 83 мин | 2” 9002 1 |
* Объем рассола из расчета 3,2 литра на кг соли.
размеры clack ws2| Артикул | Описание | Ширина | Глубина | Высота | Диаметр солевого бака ø | Высота солевого бака |
| DS250-C2 | 250 литров, WS2 дозированный умягчитель Duplex | 2200 мм | 1050 мм | 2000 мм | 840 мм | 1335 мм |
| DS350-C2 | 350 литров, WS2 дозированный умягчитель Duplex | 2300 мм | 1050 мм | 2200 мм | 960 мм | 1395 мм |
| DS500-C2 | 500 литров, умягчитель двойного действия WS2 дозированный | 2700 мм | 1100 мм | 2400 мм | 960 мм | 1395 мм |
| DS700-C2 | 700 литров, умягчитель двойного действия WS2 дозированный | 3000 мм | 1100 мм | 2500 мм | 1080 мм | 1460 мм |
CLACK® WS1. 5 СПЕЦИФИКАЦИЯ |
| Максимальный рабочий расход: 26 м3/ч |
| Включает переменный клапан с электроприводом (MAV) |
| Дренажные соединения: 1,5” |
| Соединение линии рассола: 3/4” |
| Подъемная трубка: ø 50 мм |
| Корпус из латуни |
| Электрические характеристики: 230–12 В / 50 Гц |
| Номинальная мощность: 0,5 А |
| Минимальное давление на входе: 20 psi -1,4 бар |
| Макс. давление на входе: 125 psi – 8,6 бар |
| Средняя потеря давления в системе: 1 бар |
| Мин./макс. температура: 4℃ – 43℃ |
| Артикул | Описание |
| SERC2 | Сервисный комплект WS2, вкл. Блок распорки, поршень нисходящего потока и поршень рассола |
| V3193 | Накидной ключ |
| РАЗВЛЕЧЕНИЯ | Воронка |
| V3009 | Вспомогательный микропереключатель |
| СОЛЬ | 25 кг соли в таблетках |
| RESCLEAN | Чистая смола |
| WS2PW | Дополнительный трубопровод для Clack WS2 |
