Control mx grundfos: Шкаф управления Grundfos Control MX S001 2×4 kW DOL, артикул: 96764190

alexxlab
08.10.2023
Комментарии: 0

Содержание

Пожарные шкафы управления и ППУ Grundfos Control MX

Дренажные насосы Grundfos DP предназначены для перекачивания бытовых и промышленных стоков. Насос оборудован многолопастным полуоткрытым рабочим колесом для свободного прохода включений 10 мм и подходит для перекачивания дренажных и поверхностных вод, перекачивания подземных вод, отведения вод без волокнистых включений в промышленных процессах. Компактная конструкция делает насос пригодным как для стационарной, так и для мобильной эксплуатации. Насос является погружным насосом, изготовленным из чугуна, со встроенным погружным 1-фазным электродвигателем. Насос имеет промежуточную масляную камеру, предварительно заполненную специальным нетоксичным маслом. Насос оснащён кабельным штепселем, что облегчает его разборку. Штепсель герметизирован полиуретаном, что препятствует попаданию воды в электродвигатель. Хомут между корпусом насоса и электродвигателем облегчает процедуру сборки/разборки. Осмотр насоса можно выполнять на месте эксплуатации без использования специальных инструментов. Насос оснащён двойным торцевым уплотнением вала в уникальном картриджевом исполнении. Это позволяет очень быстро заменять торцевое уплотнение в рабочих условиях без каких-либо специальных инструментов. Кроме того, это исключает риск неправильного монтажа. Электродвигатель имеет изоляцию класса F и долговечные шарикоподшипники с глубокими дорожками качения с постоянной консистентной смазкой.

Мощность	от 0,9 до 2,6 кВт
Материалы	Чугун/нержавеющая сталь
Присоединение	Резьба Rp 2″ или фланец DN65
Макс. размер твердых включений	10 мм
Макс. число пусков в час	30
Длина кабеля	10 метров
Номинальная частота	50 Гц
Степень защиты	IP68
Класс изоляции	F

DP
Кликните по изображению для увеличения
DP10.50.09.502
DP10.50.09.50B
DP10.50.15.50B
DP10.65.26.50B
Режимы работы
Режим S1 – непрерывная работа
В данном режиме насос может работать непрерывно без остановки для охлаждения. При полном погружении насос в достаточной степени охлаждается окружающей его жидкостью.
Режим S3 – работа с перерывами
Режим работы S3 означает серию идентичных рабочих циклов (TC) с постоянной нагрузкой, чередующихся с перерывами в работе. Во время цикла не достигается теплового равновесия
Условное типовое обозначение Grundfos DP

Стандартное исполнение
Исполнение Autoadapt
Материалы насосов Grundfos DP
DP10.50
DP10.65
DP10.50 AutoAdapt

DP10.65 AutoAdapt
Документация
Каталог Инструкция Сертификат Опросный лист
Варианты монтажа дренажных насосов Grundfos DP
Дренажные и канализационные насосы Grundfos могут устанавливаться для стационарной работы как с помощью жесткого крепления к трубопроводу, так и с помощью автоматической трубной муфты на направляющих. Последний способ монтажа позволит вам быстро установить насос и достать его из колодца в случае необходимости.
Кроме того, возможен и переносной вариант эксплуатации, в этом случае насос свободно устанавливается в колодце.
Погружная установка на автоматической трубной муфте с направляющими
При таком способе монтажа колено-основание фиксируется на дне колодца, а насос опускается в колодец по направляющим. Насос автоматически стыкуется с фланцем основания при помощи соединения SmartSeal, установленного на фланце напорного патрубка насоса. Такое соединение полностью герметично, и поэтому эффективность работы системы в целом
повышается. Кроме того, сокращается время монтажа насоса.
Погружная установка в свободном положении (переносной вариант)
Альтернативный способ установки — свободный — на жестком или гибком трубопроводе или основании. В этом случае насос опускается в колодец при помощи цепи.
Переносной вариант
Дренажные и канализационные насосы Grundfos оснащены удобной ручкой, что делает возможным их использование для переносной эксплуатации.
Схема управления дренажными насосами Grundfos DP
Одно-насосная станция с двумя поплавками
Управление насосом осуществляется в функции уровня воды в коллекторном колодце
Если поплавковый выключатель поз.1 регистрирует наличие воды, происходит включение насоса;

Если поплавковый выключатель поз.1 уже не регистрирует наличие воды, происходит выключение насоса;
Верхний поплавковый выключатель поз.2 служит для подачи аварийного сигнала опасности затопления;
Двух-насосная станция с тремя поплавками
Управление насосом осуществляется в функции уровня воды в коллекторном колодце
Если наличие воды регистрирует поплавковый выключатель поз.1, то включается первый насос;
Если наличие воды регистрирует поплавковый выключатель поз.2, то включается следующий насос;
Если поплавковый выключатель поз.1 не регистрирует наличие жидкости, оба насоса отключаются;
Самый верхний поплавковый выключатель поз. 3 активирует подачу аварийного сигнала опасности затопления.
Модели и подробные характеристики
Всего найденно 112 моделей
Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Пожалуйста, уточняйте интересующую Вас информацию у специалистов отдела продаж +7 (495) 542-61-73.

Дополнительные опции для заказа дренажных насосов Grundfos DP

Bluetooth модуль Grundfos MI301 для устройств на базе Android или Apple iOS, артикул 98046408Интерфейсы передачи данных Grundfos CIUМуфта Storz для шланга со стороны насоса Grundfos Rp 2″, артикул 96001982 Шаровый обратный клапан Grundfos с винтом для удаления воздуха Rp 2, артикул 96002002Клиновая задвижка Grundfos, латунь, Rp 2”, артикул 96002005Ниппель шестигранный из оцинкованной стали Grundfos R 2, артикул 96001993 Колено 90°, оцинкованная сталь, ВР-ВР Rp 2, Grundfos, артикул 96001990Система автоматической трубной муфты Grundfos, чугун, Rp 2-Rp 2, артикул 97644486Подъёмная цепь с карабином из нерж.
стали Grundfos, до 320 кг, длина 6 м, артикул 98989668
Смотреть все доступные принадлежности для погружных дренажных насосов Grundfos DP…
Отправьте запрос используя форму ниже:
Насосная станция пожаротушения GRUNDFOS Hydro MX 2/1 3CR 15-9
Главная /Каталог продукции / Станции пожаротушения GRUNDFOS Hydro MX

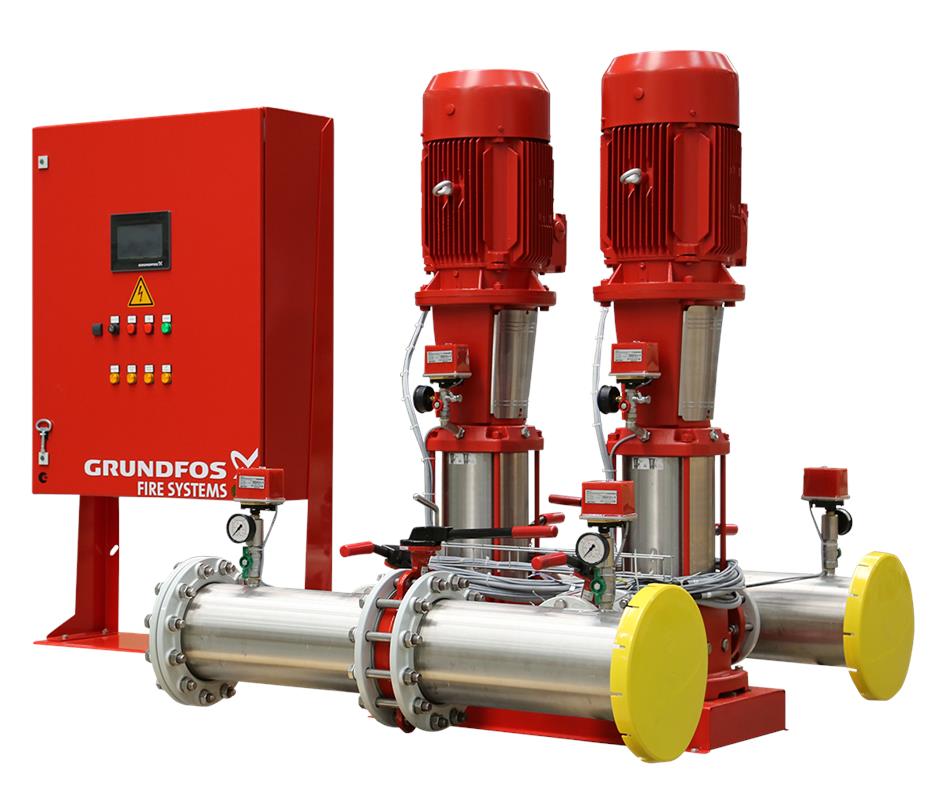

Насосная станция пожаротушения GRUNDFOS Hydro MX 2/1 3CR 15-9
Hydro MX — это комплектная автоматическая установка пожаротушения для спринклерных или дренчерных водных систем, соответствующая требованиям пожарной безопасности и соответственно сертифицированная. Перекачиваемые жидкости: вода без добавок и жидкости, которые не могут химически или механически повлиять на проточную часть установки Hydro MX и блока автоматизации.

Комплект поставки GRUNDFOS Hydro MX 2/1 3CR 15-9:
Два или три насоса вертикальных многоступенчатых типа CR для пожаротушения в сборе с принадлежностями
Прибор управления пожарный (ППУ) Control MX и контрольно-измерительная аппаратура
Насосы и контрольно-измерительная аппаратура предназначены для сборки и установки на месте.
Функции шкафа автоматики MX:
Автоматический пуск основного/вспомогательного пожарного насоса
Световая индикация работы шкафа
Управление и отображение состояния жокей насоса «вкл / выкл» (насос заказывается отдельно)
Пуск ручной корректировки
Автоматический пуск/остановка дренажного насоса (насос заказывается отдельно)
Ручное отключение аварийного сигнала
Управление задвижкой с электроприводом (1 в базовой комплектации)
Проверка давления перед пуском насоса
Автоматическое переключение с основного на резервный источник питания.
Перекачиваемая жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: 5 .. 68 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м³
Технические данные GRUNDFOS Hydro MX 2/1 3CR 15-9:
Номинальный расход: 34 м³/ч
Номинальный напор: 100.6 м
Монтаж GRUNDFOS Hydro MX 2/1 3CR 15-9:
Макс. рабочее давление: 16 бар
Трубное присоединение: DIN
Впускной коллектор: DN80
Выпускной коллектор: DN80
Допустимое давление: PN10/16
Данные электрооборудования GRUNDFOS Hydro MX 2/1 3CR 15-9:
Номинальная мощность — P2: 7.5 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380/415 В
Максимальное потребление тока: 64 A
Способ запуска: пуск «звезда-треугольник»
Класс защиты (IEC 34-5): IP54
Другое:
Нетто вес: 640 кг
Брутто вес: 865 кг
Также наша компания осуществляет ремонт насосных станций пожаротушения GRUNDFOS, монтаж насосных станций пожаротушения GRUNDFOS и сервисное обслуживание насосных станций пожаротушения GRUNDFOS.
Станции пожаротушения GRUNDFOS HYDRO MX — каталог
Станции пожаротушения GRUNDFOS Hydro MX — паспорт, руководство по монтажу и эксплуатации
Для покупки насосной станции пожаротушения GRUNDFOS, подбора насосной станции пожаротушения GRUNDFOS, монтажа насосной станции пожаротушения GRUNDFOS, ремонта насосной станции пожаротушения GRUNDFOS обращайтесь к специалистам компании ООО «ЭлектроПампс». В нашей компании можно купить оригинальные запасные части для насосных станций пожаротушения GRUNDFOS. Обращаем Ваше внимание, что стоимость насосных станций пожаротушения GRUNDFOS также зависит от количества заказанных станций, для расчета оптовой стоимости обращайтесь также в офис компании ООО «ЭлектроПампс» любым удобным для Вас способом:
Формы обратной связи на сайте.
e-mail: [email protected]
Телефоны:
+7 (499) 390-59-76
+7 (495) 798-65-72
+7 (916) 188-58-08
Phoenix Pumps, Inc. — Дистрибьютор чулок с полным спектром услуг в Аризоне, Неваде и Нью-Мексико
Решение проблем с перекачкой жидкости с 1985 года вам с помощью решений для работы с жидкостями, специально разработанных для повышения эффективности и прибыльности — всегда было нашим приоритетом . Мы работаем с ведущими мировыми производителями жидкостных технологий, поэтому наши клиенты получают инновационных , которое значительно повышает производительность и помогает снизить общую стоимость владения.
Почему выбирают Phoenix Pumps
Наши основные продукты
Насосы
Обзор продуктов
Фильтрация
Обзор продуктов
Мониторинг здоровья
Обзор продуктов
Герметизирующие решения
Обзор продуктов
Посмотреть все продукты

Индивидуальные насосные системы
Индивидуальные системы насосных салазок, спроектированные в соответствии с вашими проектными требованиями.
Подробнее
Ремонт насоса
Убедитесь, что оборудование для обработки жидкости установлено правильно с первого раза. Наши одобренные заводом сертификаты в сочетании с обученными на заводе техническими специалистами гарантируют, что вы получите ремонт насоса самого высокого качества.
Подробнее
Ремонт уплотнения
Эксперт OEM Chesterton по ремонту механических уплотнений удобно расположен в Phoenix Pumps.
Подробнее
Установка и ввод в эксплуатацию
Правильная установка и запуск оборудования для обработки жидкостей жизненно важны для долгосрочной эксплуатации. Начните с правильной ноги с профессиональной установкой и запуском.
См. подробности
Профилактическое обслуживание
Переходите от реактивного к упреждающему плану обслуживания от Phoenix Pumps. План профилактического или профилактического обслуживания поможет вам свести к минимуму незапланированные ремонты и спланировать необходимые ремонты в будущем.
Подробнее
Решения по обеспечению надежности
Индивидуальные решения по обеспечению надежности оборудования для повышения производительности вашего предприятия.
Подробнее
ПОПУЛЯРНЫЕ НОВОСТИ
Уничтожьте Wetwell сегодня!
Продукция Chesterton ILMRO Spotlight
Услуги по замене насосов подъемных станций
Представление картриджного разъемного уплотнения Chesterton 442C XL
901 13
Поговорите сегодня с одним из наших экспертов.
Позвоните нам по телефону 602-232-2994

Мы находимся по адресу: 5100 S. 36th Street, Phoenix, AZ 85040
RESOL GmbH – Солнечные и системные контроллеры, системный контроллер DeltaSol MX
Макс. количество полей коллектора:
3 ¹
Макс. количество накопителей:
5 ¹
Погодозависимые отопительные контуры:
2 (7 ² )
Внешний теплообменник:
Регулятор скорости стандартных насосов:
Управление скоростью насосов HE:
■ через встроенный выход PWM:
■ через адаптер PSW:
Аппаратное обеспечение
Входы датчиков температуры:
12 (15 ⁴ )
Тип датчика:
Pt1000, Pt500, KTY
Входы для Gr undfos Direct Sensors™:
аналоговый, цифровой
Вход для датчика облучения CS10:
Импульсные входы для расходомера V40:
3
Всего релейных выходов:
14 900 04
■ полупроводниковые реле (управление скоростью):
13 (13)
■ электромеханическое реле:
–
■ беспотенциальное реле с переключающим контактом:
1
■ беспотенциальное реле с нормально разомкнутым контактом:
–
■ беспотенциальное сильноточное реле:
– 9 0004
Выходы ШИМ:
4
■ конвертируемые в 0-10 В:
4
Часы реального времени:
Интерфейс данных:
VBus ^® , SD-карта
Энергосберегающие SMPS:
Электропитание:
100 . .. 240 В~
Измерение количества тепла
■ с расходомером:
■ с расходомером V40:
■ с датчиками Grundfos Direct Sensors™:
VFS/VFD
Программные функции
Функция защиты от замерзания для солнечного контура:
Минимальное ограничение коллектора:
Аварийное отключение коллектора:
Максимальное ограничение сохранения:
Заданная температура сохранения:
Аварийное отключение хранения:
Опция обратного слива:
Функция трубчатого коллектора:
■ с настраиваемым временным интервалом, интервалом:
Дополнительный контроль ΔT:
Функция термостата:
Заданная температура:
Функция сброса тепла:
Теплообмен:
Загрузка послойно: 900 04
Приоритетная загрузка:
■ Параллельная загрузка:
■ Управление последовательностью хранения:
■ Последовательная загрузка:
■ Последовательная загрузка:
■ Распределенная загрузка:
Обход гелиоконтура: 9 0004
Байпас, зависящий от излучения:
Выключатель излучения:
Подавление остаточного нагрева:
Параллельное реле:
Солнечная батарея, свободный выбор
Сдвоенный насос для контура солнечной батареи:
Функции охлаждения и режим охлаждения:
Контроль расхода:
Контроль давления:
Управление функциями:
Реле ошибок:
Гигиенические функции ГВС:
■ Защита от легионеллы DVGW:
–
■ Термическая дезинфекция:
Приготовление горячей воды:
Подогрев обратки отопительного контура:
Загрузка котла/зональная нагрузка:
Твердотопливный котел:
Управление смесителем с погодной компенсацией:
Управление смесителем с заданной температурой:
900 02 Циркуляция:
Функциональный блок:
Функция защиты от замерзания контура отопления:
Функция «трубочист» для контура отопления:
Комнатные термостаты:
¹ в зависимости от системы
² через модули расширения EM всего
⁴ через конвертируемые импульсные входы
Входы: 12 входов датчиков температуры Pt1000, Pt500 или KTY (опционально могут использоваться для дистанционного управления, переключателей режимов работы или беспотенциальных переключателей), 3 импульсных входа для расходомеров V40, 1 вход для FlowRotor, 1 солнечный элемент CS10, 2 аналоговых входа для датчиков влажности VFS/RPS Grundfos Direct Sensors™ или FRH, 2 цифровых входа* для датчиков VFD/RPD Grundfos Direct Sensors™ или датчики влажности FRHd
* Для входов Gd1 и Gd2 возможны следующие комбинации датчиков: 1 x RPD, 1 x VFD / 2 x VFD, но только с разными диапазонами измерения / 1 x VFD, 1 x FRHd / 1 x RPD, 1 x FRHd
Выходы: 14 реле, из них 13 полупроводниковых реле для управления скоростью насоса, 1 беспотенциальное реле и 4 выхода ШИМ (преобразуемые в сигнальные выходы 0-10 В)
Частота ШИМ: 512 Гц
Напряжение ШИМ: 10,5 В
Коммутационная способность:
1 (1) A 240 В~ (полупроводниковое реле)
4 (1) A 24 В пост. тока/ 240 В~ (беспотенциальное реле)
Общая коммутационная способность: 6,3 А 240 В~
Блок питания: 100–240 В~ (50–60 Гц)
Подключение к сети: насадка типа X
Режим ожидания: 0,84 Вт
Класс контроля температуры: IV
Вклад в энергоэффективность: 5 %
Режим работы: тип 1.B.C.Y. действие
Номинальное импульсное напряжение: 2,5 кВ
Интерфейс данных: RESOL VBus ^®
VBus ^® Источник питания: 35 мА
Функции: контроллер солнечной системы для использования в солнечных и отопительных системах. 7 встроенных калориметров и управление погодозависимыми отопительными контурами. Настраиваемые системные параметры и дополнительные опции (управляемые через меню), функции балансировки и диагностики, управление функциями в соответствии с VDI 2169
Корпус: пластик, PC-ABS и PMMA
Крепление: настенный монтаж, возможен монтаж в патч-панели
Индикация/Дисплей: полный графический дисплей, контрольная лампа (кнопка направления) и фоновая подсветка
Операция: 7 кнопок спереди
Пылевлагозащита: IP 20 / IEC 60529
Класс защиты: I
Температура окружающей среды: 0 .
