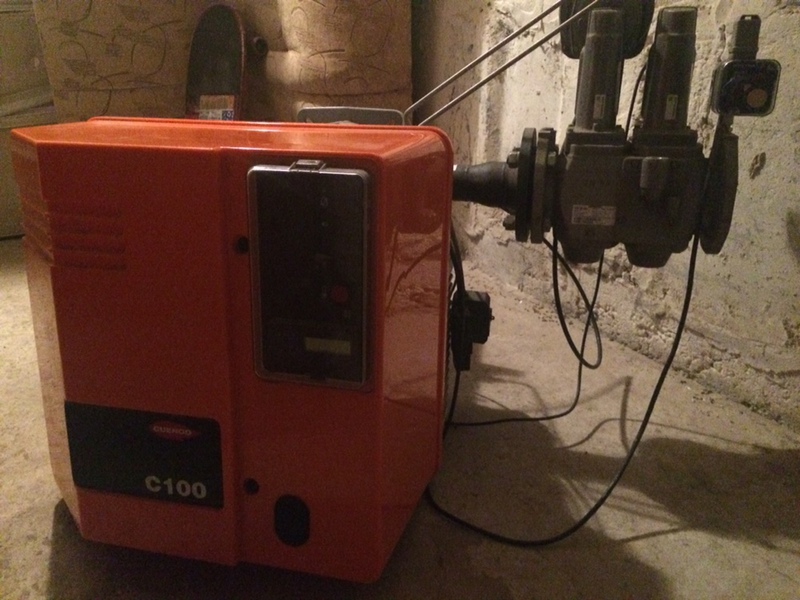

Горелка газовая Cuenod серии С.75-С.100

Описание

  • Возможность вращения на 180°.
  • Автоматическое прекращение подачи воздуха с помощью сервопривода.
  • Предварительная регулировка на заводе для облегчения первого розжига.
  • Класс защиты IP 43.
  • Поставляется с головками трех длин.
  • Легкая и быстрая установка на котле с помощью удобного соединения байонетного типа между горелкой и головкой.
  • Установка электрических элементов в отсеке, изолированном от циркуляции воздуха и защищенном от попадания пыли.
  • Дисплей для отображения информации, поступающей от встроенного оборудования с использованием системы MDE®.
  • Компактная газовая магистраль с фильтром, регулятором давления, двумя электромагнитными клапанами, расположенными последовательно, а также реле минимального давления газа.
  • Напряжение питания 400 В 50 Гц трехфазное.
  • Сокращение времени технического обслуживания:
    • электрические элементы с разъемом и колодками;
    • полная доступность воздушного контура и головки;
    • замена деталей головки без снятия горелки с котла.
  • Головка специальной конструкции обеспечивает содержание окислов азота ниже 80 мг/кВт-ч с использованием системы IME® (патент компании Cuenod).
  • Микропроцессорное электронное управление горелкой в сочетании с системой MDE® (патент компании Cuenod) для хранения и одновременного отображения параметров работы.
  • Очень низкий уровень шума (система вентиляции закрытого типа).
  • Система RTC® (патент компании Cuenod) для упрощения обслуживания головки.
  • Кубическая конструкция с вентилятором поперечного расположения.
  • Система AGP® (патент компании Cuenod) для обеспечения идеального соотношения газовоздушной смеси, высокого содержания CO2 в течении рабочего цикла горелки, а также для точного контроля подачи избыточного воздуха, необходимого для оптимальной работы конденсационных котлов с максимальным КПД.
  • Шунт для измерения тока ионизации.

Технические характеристики

Модель горелкиВид топливаТепловая мощность горелки, кВтЭлектрическое питание, ток/напряжениеЭлектрическая мощность, кВтТип регулированиявес, кг.
С 75 GX 507 пр.газ (140) 335-700/750 230 В, 50 Гц 1,1 плавно-двухсупенчатое 47
С 75 GX 507/8 пр.газ
сжиж.газ
(140) 335-750 230 В, 50 Гц 1,1 плавно-двухсупенчатое 49
С 100 GX 507 пр.газ. (170) 520-820 230 В, 50 Гц 1,5
плавно-двухсупенчатое
51
С 100 GX 507 пр.газ. (170) 520-1040 230 В, 50 Гц 1,5 плавно-двухсупенчатое 53
С 100 GX 507/8 пр.газ.
сжиж.газ
(170) 520-1040 230 В, 50 Гц 1,5 плавно-двухсупенчатое 55

Размеры

МодельLPHh2ABØDEF1F2TФланец
ØD3ØD4
C 75 GX 507 592 764 452 99 315 164 170 635
238
230 215 172/195 220/260
C 75 GX 507/8 592 764 452 99 315 164 170 540 238 230 215 172/195 220/260
C 100 GX 507 592 764 452 99 315 164 170 734 238 230 215 172/195 220/260
C 100 GX 507/8 T1 592 764 452 99 315 164 170 635 238 230 215 172/195 220/260
C 100 GX 507/8 T3 592
764
452 99 315 164 170 516 238 230 325 172/195 220/260

Cuenod C.

24 GX107 (длинная труба) ???????? ??? ?????

Технические характеристики: Газовая одноступенчатая горелка Cuenod C.24 GX107 (длинная труба)

Производитель GUENOD (Франция)
Мощность, кВт 160-240
Вид топлива Сжиженный газ
Магистральный газ
Расход топлива, м3/ч 29.5
Мощность эл. двигателя, Вт 220-250
Номинальное давление газа, мбар 20
Подключение, D 30-30
Длина пламенной головы, мм 140
Вес, кг 25
Дополнительные сведения: Газовая одноступенчатая горелка Cuenod C.24 GX107 (длинная труба)

Газовая одноступенчатая горелка Cuenod C. 24 GX107 представляет собой газовую горелку средней мощности с наддувом и малым выделением угарного газа для одноступенчатой эксплуатации.

Комплектация

горелка с крышкой
пакет монтажных комплектующих
раздвижной фланец для крепления к котлу
документация
газовый блок с клапаном и газовым фильтром

Конструкция

Газовая горелка состоит из экологически безопасной головки, корпуса, многофункционального зажима, встроенного электроприбора, серводвигателя воздушной заслонки, высокоэффективной системы вентиляции и реле давления воздуха.
Современная головка горелки увеличивает скорость сжигания воздуха, сокращая время нахождения продуктов сжигания в огне и уменьшая формирование азотной кислоты, что ведет к снижению уровня выделения NOx в дымовых газах.

Корпус горелки выполнен из алюминиевого сплава, что обеспечивает легкий вес прибора и стабильность его размеров.
Многофункциональный зажим гарантирует быстрый монтаж/демонтаж и надежность крепления.
Встроенная система управления осуществляет контроль, защиту и безопасную работу горелки и подключается к электрической цепи с помощью многоштырькового разъема, исключающего неправильное подключение.
Серводвигатель воздушной заслонки перекрывает тягу при отключении горелки.
Система оптимизированной циркуляции воздуха устраняет вибрации и шумы.
В конструкции горелки предусмотрен полный доступ к системе и к компонентам в зоне горения.

Эксплуатация

В одноступенчатой газовой горелке регулятор расхода топлива устанавливается в двух режимах: от «полной» (выработка всей тепловой энергии) до «выключить». Горелка загорается и отключается в зависимости от требуемого тепла.

Отличительные особенности

мощная вентиляционная система
запоминание рабочих данных
простота регулирования
рациональное использование энергии
стабильная смесь «воздух-газ»
высокий и постоянный СО2
низкий уровень загрязняющих веществ

Преимущества

Газовая горелка оснащена инновационными технологиями:
– Система прогрессивной технологии головки RTC обеспечивает полный доступ при снятии крышки, быстрое и легкое техобслуживание, полный демонтаж всех компонентов головки горелки в одном действии, а также запоминание оптимизированных стартовых настроек горения во время ухода за прибором.


– Система пневматического регулирования соотношения газ-воздух AGP гарантирует абсолютно стабильную воздушно-газовую смесь, высокий и постоянный СО2 на всех мощностных уровнях горелки и точный контроль избыточного воздуха, необходимый для оптимальной работы конденсационных генераторов.
– Система запоминания рабочих данных MDE содержит два типа информации – «мгновенная» (цикл старта горелки, измерение электропитания, измерение сигнала факела) и «хранимая» (статистика работы, условия процессов пользования). Вся информация доступна в реальном времени и может быть отправлена на оперативную систему для облегчения техобслуживания.
Вентиляция газовой горелки способствует более быстрой стабилизации горения во время старта и пониженной чувствительности к вибрациям в дымоходе, а изолированная система циркуляции воздуха не вызывает никаких шумов при эксплуатации прибора.

Монтаж

В зависимости от размеров котла и условий установки газовая горелка может быть смонтирована корпусом вверх или корпусом вниз.
Газовый блок адаптирован для монтажа как слева, так и справа, независимо от положения горелки.
Продуманная компоновка всех деталей прибора в соответствии с уникальной конструкцией обеспечивает быструю и надежную совместимость горелки с генератором. Монтаж и контроль на воздухонепроницаемость проводятся на заводе-изготовителе.

Применение

Газовая горелка C24 GX107 широко используется в бытовых и отопительных котлах, теплогенераторах и технологических агрегатах мощностью до 240 кВт.

Уход за прибором

Техническое обслуживание газовой горелки необходимо выполнять не менее одного раза в год с привлечением соответствующих специалистов.
Наружный фильтр или фильтр, встроенный в клапане, следует проверять как минимум раз в год. В случае засорения фильтрующий элемент подлежит замене.

Газовые клапаны не требуют специального технического обслуживания. Неисправные клапаны не подлежат ремонту и должны быть заменены.
Кожух горелки очищается с помощью непенящегося моющего средства.
После завершения всех технических мероприятий по очистке прибора проводится контроль безопасности.

Рекомендации

Предусмотрите возможность подключения газовой горелки к электросети посредством многополюсного выключателя.
В случае возникновения опасной ситуации (пожар, наводнение и т.п.) остановите горелку, отключите основной источник электроэнергии, подачу топлива и вызовите квалифицированного специалиста.
Берегите электродетали газовой горелки от попадания на них воды!

Горелка CUENOD имеет знак СЕ, подтверждающий соблюдение соответствующих Европейских Директив, включая Директивы о КПД 92/42 ЕЕС при монтаже на котлах СЕ. Гарантия на горелки CUENOD составляет 2 года с момента введения в эксплуатацию.
