Электронный регулятор ECL Comfort 210
Регулятор температуры ООО ‘Данфосс’
Технические характеристики
| Завод изготовитель: | ООО «Данфосс» |
| Вес (кг): | 0,46 |
| Габариты | 220x110x78 |
| Уровень пылевлагозашиты: | IP41 |
ECL Comfort 210 – это электронные регуляторы для погодозависимого регулирования температуры в системах централизованного теплоснабжения, отопления и охлаждения, которые могут управлять одновременно до 3 контуров.
При помощи специального ECL Ключа в регулятор ECL Comfort 210 должна быть загружена соответствующая программа для работы в выбранном приложении.
Регуляторы ECL Comfort предназначены для поддержания комфортной температуры в системах теплоснабжения при оптимальном уровне потребления энергии, а также легкость эксплуатации и выбор не обходимой программы работы, путем только установки ECL Ключа (Plug-and-Play). Снижение энергопотребления при применении ECL Comfort возможно благодаря функциям погодной компенсации с регулированием температуры по графику, а также ограничению температуры возвращаемого теплоносителя, его расхода и тепловой мощности системы. Кроме того, данные электронные регуляторы обладают функциями регистрации данных и сигнализации.
ECL Comfort 210 легко управляются при помощи специальной многофункциональной кнопки в виде поворотного диска или с помощью блока дистанционного управления (БДУ) ECA30/31. Настройки регулятора и его меню отображаются на большом графическом дисплее, на русском языке.
ECL Comfort 210 выдает трехпозиционный импульсный выходной сигнал для управления электроприводами регулирующих клапанов, имеет релейные выходы для управления работой циркуляционного насоса/ переключающего (зонального) клапана, а также реле аварийного сигнала. К регулятору могут быть присоединены 6 температурных датчиков типа Pt1000.
Кроме того, регулятор имеет 2 конфигурируемых входа, которые могут быть настроены для присоединения температурных датчиков Pt1000, а также под аналоговые (0-10 В) или цифровые входные сигналы.
Базовая часть (клеммная панель) регулятора предназначена для его монтажа на стену и на DIN-рейку. Как альтернативный вариант пользователю также предлагается модификация без дисплея и управляющего диска (т.н. ‘слепой’ регулятор) ECL Comfort210B, который может быть использован для монтажа внутри шкафа управления, а управляться при помощи БДУ ECA 30/31, смонтированного на лицевой панели шкафа.
ECL Comfort 210 это автономный регулятор, который для коммуникации с БДУ ECA30/31 и с другими регуляторами ECL Comfort 210 и 310 использует внутреннюю шину связи ECL485 от Danfoss.
Блок дистанционного управления (БДУ): БДУ ECA 30 и ECA 31 используются для удаленного управления работой регуляторов ECL Comfort 210 и контроля температуры внутри отапливаемого помещения. БДУ присоединяются к регуляторам ECL Comfort двумя кабелями витой пары для связи и питания (шина ECL 485).
ECA 30/31 имеют встроенный датчик температуры, вместо которого может быть также присоединен другой внешний датчик температуры. Кроме того, ECA 31 оснащен также встроенным датчиком влажности, который может быть использован в соответствующих программах работы регулятора. На одну шину связи ECL 485 можно подключить до 2-х БДУ ECA 30/31. Один БДУ может отслеживать максимум 10 регуляторов ECL Comfort 210/310 (в системах ‘управляющий/управляемый’ регулятор).
Документация
EXLТехническое описание ECL Comfort 210
2239 Kb
Danfoss – регуляторы, контролеры, датчики
Электронные регуляторы ECL Comfort предназначены для систем централизованного теплоснабжения и горячего водоснабжения.
Регуляторы могут использоваться в различных системах, обеспечивая высокий уровень комфорта и оптимальное использование тепловой энергии.
Производственная программа электронных регуляторов:
Danfoss ECL Comfort 110
ECL Comfort 110 – это универсальный 1-контурный электронный регулятор для использования в тепловых пунктах и системах теплоснабжения. Данное устройство обеспечивает:
- регулирование температуры подаваемого теплоносителя в системах отопления с учетом температуры наружного воздуха, т.н. погодная компенсация;
- поддержание постоянной температуры, например, в системах горячего водоснабжения
| Тип | Предназначение | Код |
|---|---|---|
| ECL Comfort 110 с временной программой | Универсальный электронный регулятор с временной программой на ~230 В | 087B1262 |
| ECL Comfort 110 с временной программой | Универсальный электронный регулятор с временной программой на ~24 В | 087B1252 |
| ECL Comfort 110 | Крепежный комплект для щитового монтажа | 087B1249 |
Danfoss ECL Comfort 200
Электронный регулятор ECL Comfort 200 запрограммирован для разнообразных применений в теплоснабжении, для активации каждого из которых имеется своя собственная информационная карта ECL (типа «Р»), описывающая установки регулятора.
ECL Comfort 200 оснащен тиристорным выходом для управления приводом регулирующего клапана и 2 релейными выходами для управления насосами/клапаном. Возможно подключение до 4 температурных датчиков Pt1000 и дополнительных модулей связи. Корпус разработан как для настенного, так и для щитового монтажа, а также для монтажа на DIN-рейке.
| Тип | Назначение | Код |
|---|---|---|
| ECL Comfort 200 | Универсальный электронный регулятор на ~230 В | 087B1120 |
| ECL Comfort 200 | Универсальный электронный регулятор на ~24 В | 087B1124 |
| ECL Comfort | Клеммная панель для настенного монтажа | 087B1149 |
| ECL Comfort | Крепежный комплект для щитового монтажа | 087B1148 |
| ECL Comfort | Крепежный комплект для монтажа на DIN-рейке | 087B1145 |
| Тип | Назначение | Код |
|---|---|---|
| ECA 60 | Комнатная панель с дисплеем – датчик комнатной температуры, корректировка и установка температуры | 087B1140 |
| ECA 61 | Блок дистанционного управления с дисплеем – датчик комнатной температуры, корректировка и установка температуры и недельной программы | 087B1141 |
| ECA 81 | Модуль связи – RS 232 | 087B1152 |
| ECA 71 | Коммуникационный модуль (RS485, Mod-bus) | 087B1126 |
| ECA 9010 | Модуль переключения | 087B3081 |
| PCable | Кабель для подключения к ПК ECA 81 | 087B1162 |
Danfoss ECL Comfort 210
ECL Comfort 210 – это автономные электронные регуляторы (без возможности диспетчеризации) для погодозависимого регулирования температуры в системах централизованного теплоснабжения, отопления и охлаждения, которые могут управлять одновременно до 3 контуров.
При помощи специальных ECL Ключей (серии А2хх) в регуляторы ECL Comfort 210 должна быть загружена соответствующая программа для работы в выбранном применении. Контроллер комплектуется ключами приложения ECL в зависимости от системы тепло или холодоснабжения. Поддерживает до 3 систем.
| Тип | Назначение | Код |
|---|---|---|
| ECL Comfort 210 | Электронный регулятор, пит. напряжение 230 В переменного тока. Клеммная панель (базовая часть код 087h4220) не входит в комплект поставки и заказывается отдельно. | 087h4020 |
| ECL Comfort 210 | Электронный регулятор, пит. напряжение 24 В переменного тока. Клеммная панель (базовая часть код 087h4220) не входит в комплект поставки и заказывается отдельно. | 087h4024 |
| ECL Comfort 210B | Электронный регулятор, пит. напряжение 230 В переменного тока, без дисплея и управляющего диска – необходимо дополнительно заказать БДУ ECA 30/31. Клеммная панель (базовая часть код 087h4220) не входит в комплект поставки и заказывается отдельно. | 087h4030 |
| ECL Comfort 210B | Электронный регулятор, пит. напряжение 24 В переменного тока, без дисплея и управляющего диска – необходимо дополнительно заказать БДУ ECA 30/31. Клеммная панель (базовая часть код 087h4220) не входит в комплект поставки и заказывается отдельно. | 087h4034 |

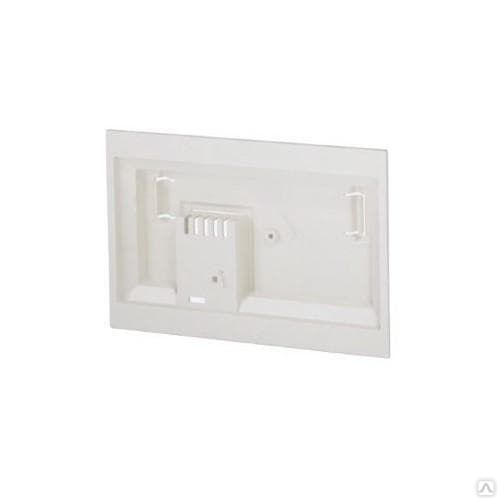

| Клеммная панель (базовая часть) ECL Comfort 210 | Для монтажа на стену или на DIN-рейку (35 мм). | 087h4220 |
| Клеммная панель (базовая часть) ECL Comfort 310 | Для монтажа на стену или на DIN-рейку (35 мм). Регуляторы ECL Comfort 210 также могут быть установлены в базовую часть для ECL Comfort 310 (для будущей модернизации). | 087h4230 |
| Тип | Назначение | Код |
|---|---|---|
| ECA 30 | Блок дистанционного управления (БДУ) со встроенным датчиком температуры и возможностью для подключения внешнего датчика температуры типа Pt 1000. Клеммная панель для монтажа БДУ на стену входит в комплект поставки. | 087h4200 |
| ECA 31 | Блок дистанционного управления (БДУ) со встроенными датчиком температуры и датчиком влажности, а также с возможностью для подключения внешнего датчика температуры типа Pt 1000. Клеммная панель для монтажа БДУ на стену входит в комплект поставки. | 087h4201 |
| ECA 99 | Трансформатор напряжения 230 В в 24 V a.c. (35 ВА) | 087B1156 |
| Комплект для монтажа ECA 30/31 на лицевой панели шкафов управления | Для монтажа в вырезанном проеме лицевой панели шкафа управления (ШУ). Габарит 144 × 96 мм, фактический вырез 139 × 93 мм. | 087h4236 |
Danfoss ECL Comfort 300
Электронный регулятор температуры ECL Comfort 300 является погодным компенсатором, который может быть запрограммирован с помощью управляющей чип-карты ECL для работы в соответствии с требованиями конкретного применения.
Регулятор ECL Comfort 300 имеет 2 тиристорных выхода для управления приводами регулирующих клапанов и 3 релейных выхода для управления насосами/клапанами.
Возможно подключение до 6 датчиков температуры Pt1000. Корпус разработан как для настенного, так и для щитового монтажа, а также для монтажа на DIN-рейке. Дистанционное управление регулятором ECL Comfort 300 может быть осуществлено при помощи встраиваемых дополнительных коммуникационных модулей:
- ЕСА 71 по стандартной шине RS485 или ModBUS в SCADA системах;
- ЕСА 82 в сети LON по интерфейсу FTT-10.
| Тип | Назначение | Код |
|---|---|---|
| ECL Comfort 300 | Универсальный электронный регулятор на ~230 В | 087B1130 |
| ECL Comfort 300 | Универсальный электронный регулятор на ~24 В | 087B1134 |
| Клеммная панель для настенного монтажа | 087B1149 | |
| Крепежный комплект для щитового монтажа | 087B1148 | |
| Крепежный комплект для монтажа на DIN-рейке | 087B1145 |
| Тип | Назначение | Код |
|---|---|---|
| ECA 60 | Комнатная панель с дисплеем и датчиком комнатной температуры | 087B1140 |
| ECA 61 | Блок дистанционного управления с дисплеем и датчиком комнатной температуры | 087B1143 |
| ECA 63 | Блок дистанционного управления с дисплеем, датчиками влажности воздуха и комнатной температуры | 087B1141 |
| ECA 71 | Коммуникационный модуль (RS485, Modbus) | 087B1126 |
| ECA 80 | Релейный модуль – 2 реле на 2 положения | 087B1150 |
| ECA 81 | Коммуникационный модуль RS232 (для тыльного выхода) | 087B1151 |
| ECA 82 | Коммуникационный модуль LON | 087B1152 |
| ECA 87 | Коммуникационный модуль (RS232, архив) | 087B1160 |
| ECA 99 | Блок питания на 24 В пер. тока (трансформатор 35ВА) | 087B1156 |
| ECA 9010 | Модуль переключения | 087B3081 |
| PCable | Кабель для подключеня к ПК ECA 81 | 087B1162 |
Danfoss ECL Comfort 310
ECL Comfort 310 – это электронные регуляторы для погодозависимого регулирования температуры в системах централизованного теплоснабжения, отопления и охлаждения, которые могут управлять одновременно до 4 контуров, обладающие расширенными коммуникационными возможностями, так как оснащены специальными интерфейсами связи Modbus RTU RS485, Ethernet (Modbus/TCP).
При помощи специальных ECL Ключей (серий А2хх и А3хх) в регуляторы ECL Comfort 310 должна быть загружена соответствующая программа для работы в выбранном применении.
| Тип | Назначение | Код |
|---|---|---|
| ECL Comfort 310 | Электронный регулятор, пит. напряжение ~230 В переменного тока. Клеммная панель (базовая часть код 087h4230) не входит в комплект поставки и заказывается отдельно. | 087h4040 |
| ECL Comfort 310 | Электронный регулятор, пит. напряжение ~24 В переменного тока. Клеммная панель (базовая часть код 087h4230) не входит в комплект поставки и заказывается отдельно. | 087h4044 |
| ECL Comfort 310B | Электронный регулятор, пит. напряжение ~230 В переменного тока, без дисплея и управляющего диска – требуется БДУ ECA 30/31. Клеммная панель (базовая часть код 087h4230) не входит в комплект поставки и заказывается отдельно. | 087h4050 |
| ECL Comfort 310B | Электронный регулятор, пит. напряжение ~24 В переменного тока, без дисплея и управляющего диска – требуется БДУ ECA 30/31. Клеммная панель (базовая часть код 087h4230) не входит в комплект поставки и заказывается отдельно. | 087h4054 |
| Клеммная панель (базовая часть) ECL Comfort 310 | Для монтажа на стену или на DIN-рейку (35мм). Регуляторы ECL Comfort 210 также могут быть установлены в клеммную панель (базовую часть) для ECL Comfort 310 (для будущей модернизации). | 087h4230 |
| Тип | Назначение | Код |
|---|---|---|
| ECA 30 | Блок дистанционного управления (БДУ) со встроенным датчиком температуры и возможностью для подключения внешнего датчика температуры типа Pt 1000. Клеммная панель для монтажа БДУ на стену входит в комплект поставки. | 087h4200 |
| ECA 31 | Блок дистанционного управления (БДУ) со встроенными датчиком температуры и датчиком влажности, а также с возможностью для подключения внешнего датчика температуры типа Pt 1000. Клеммная панель для монтажа БДУ на стену входит в комплект поставки. | 087h4201 |
| ECA 32 | Внутренний модуль входных/выходных сигналов | 087h4202 |
| ECA 99 | Трансформатор напряжения 230 В в 24 V a. c. (35 ВА) | 087B1156 |
| Комплект для монтажа ECA 30/31 на лицевой панели шкафов управления | Для монтажа в вырезанном проеме лицевой панели шкафа управления (ШУ). Габарит 144 × 96 мм, фактический вырез 139 × 93 мм. | 087h4236 |
Danfoss Pt 1000 – датчики температуры
| Тип | Назначение | Код |
|---|---|---|
| ESMT | Датчик температуры наружного воздуха | 084N1012 |
| ESM-10 | Датчик температуры внутреннего воздуха | 087B1164 |
| ESM-11 | Поверхностный датчик температуры | 087B1165 |
| ESMB-12 | Универсальный датчик температуры | 087B1184 |
| ESMC | Датчик температуры накладной (вкл. 2 м кабеля) | 087N0011 |
| ESMU-100 | Погружной датчик температуры, 100 мм, медь | 087B1180 |
| ESMU-250 | Погружной датчик температуры, 250 мм, медь | 087B1181 |
| ESMU-100 | Погружной датчик температуры, 100 мм, нерж. сталь | 087B1182 |
| ESMU-250 | Погружной датчик температуры, 250 мм, нерж. сталь | 087B1183 |
| Гильза | Нерж. сталь для ESMU 100 мм | 087B1190 |
| Гильза | Нерж. сталь для ESMU 250 мм | 087B1191 |
| Гильза | Нерж. сталь для ESMB L=100 мм | 087B1192 |
| Гильза | Нерж. сталь для ESMB L=250 мм | 087B1193 |
| Теплопроводящая паста 3,5 см3 | 041E0110 | |
Электронный регулятор Danfoss ECL Comfort 310
Электронный регулятор Danfoss ECL Comfort 110
ЭКА 30 | Аксессуары | Электронные контроллеры и решения для мониторинга | Климатические решения для отопления
Переключить сайт
Если вы продолжите, вы войдете в систему и будете перенаправлены в магазин Данфосс по умолчанию.
Вы покидаете магазин
Если вы продолжите, вы выйдете из своего магазина Danfoss и будете перенаправлены в выбранный вами магазин.
Вы выходите из системы, поскольку у вас нет учетных данных для совершения покупок в выбранной стране.
Сменить магазин
Вы находитесь в магазине {0}.
Страна
- Дом
- Климатические решения для отопления
- Электронные контроллеры и решения для мониторинга
- Аксессуары
- 087х4200
Страница экспорта
ECA 30
ECA 30
Информация о продукте
| Вес брутто | 0,22 кг |
| Масса нетто | 0,14 кг |
| EAN | 5710104012988 |
| Вес брутто | 0,22 кг |
| Масса нетто | 0,14 кг |
| EAN | 5710104012988 |
Температура окружающей среды [°C] [макс. ] | 55°С |
| Температура окружающей среды [°C] [мин] | 0 °С |
| Стандарт допуска | Маркировка CE Директива по электромагнитной совместимости: 2004/108/EC Эмиссия: EN 61000-6-3:2007 Помехоустойчивость: EN 61000-6-1:2007 Директива LVD 2006/95/EC |
| Длина кабеля шины [м] | 20 м |
| Описание | ЭКА 30 |
| Степень защиты | IP20 |
| Монтажная версия | Вертикально, на стене или в вырезе панели |
| Потребляемая мощность [Вт] | 1 Вт |
| Группа продуктов | Акк – электронный блок управления |
| | Свинец |
Температура хранения [°C] [макс. ] | 70 °С |
| Температура хранения [°C] [мин] | -40°С |
| Температура при транспортировке [°C] [макс.] | 70 °С |
| Температура при транспортировке [°C] [мин] | -40°С |
| Тип | ЭКА 30 |
| Температура окружающей среды [°C] [Макс.] | 55°С |
| Температура окружающей среды [°C] [мин] | 0 °С |
| Стандарт допуска | Маркировка CE Директива по электромагнитной совместимости: 2004/108/EC Излучение: EN 61000-6-3:2007 Помехоустойчивость: EN 61000-6-1:2007 Директива LVD 2006/95/EC |
| Длина кабеля шины [м] | 20 м |
| Описание | ЭКА 30 |
| Степень защиты | IP20 |
| Монтажная версия | Вертикально, на стене или в вырезе панели |
| Потребляемая мощность [Вт] | 1 Вт |
| Группа продуктов | Акк – электронный блок управления |
| Список веществ-кандидатов REACH >0,1% | Свинец |
Температура хранения [°C] [макс. ] | 70 °С |
| Температура хранения [°C] [мин] | -40°С |
| Температура при транспортировке [°C] [макс.] | 70 °С |
| Температура при транспортировке [°C] [мин] | -40°С |
| Тип | ЭКА 30 |
