INDIV- поквартирный радиаторный счетчик распределитель компании Danfoss, используемый в трубопроводных отопительных системах с вертикальной разводкой. При этом учет тепла происходит не в абсолютных, а относительных единицах от общего количества потребленной тепловой энергии здания. INDIV может комплектоваться, в зависимости от модификации, одним или двумя датчиками температуры, измеряющими поверхность радиатора, датчиком температуры помещения и встроенным радио — модулем для беспроводной передачи данных. Если Вы затрудняетесь с выбором счетчиков INDIV – обратитесь к нашим специалистам или оставьте заявку на телефонный звонок и мы сами позвоним Вам.

Технические  характеристики радиаторного счетчика indiv

• Стартовая температура: 40°С (июнь-август), 30°С (сентябрь — май)
• Постоянная запрограммированная температура помещения:  +20°C
• Крепеж на радиаторе без вмешательства в отопительную систему
• Визуализация 5 основных и 2-х дополнительных показаний на жидкокристаллическом дисплее с тактом в 0,5-3 с.

Товар добавлен в корзину

org/Product”> org/Product”>

org/Product”> org/Product”> org/Product”> org/Product”> org/Product”> org/Product”> org/Product”> org/Product”> org/Product”> org/Product”> org/Product”>

Коды	Наименование	Цена с НДС
код:343349 арт:088h3330P	INDIV-5 Счетчик-распределитель (без паспорта) (Ед. шт.) Скидка 84%!	€   3 177,90 р.	В корзину
	Габариты: 0,1 x 0,02 x  0,05 м. 0,1 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:345532 арт:088h3331P	INDIV-5R Счетчик-распределитель (без паспорта) (Ед. шт.)	по запросу	В корзину
	Габариты: 0,1 x 0,04 x  0,03 м. 0,15 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:349525 арт:088h3297	NTC Выносной датчик 1.5м (снято с пр-ва) (Ед. шт.)	по запросу	В корзину
	Габариты: 0,02 x 0,02 x  0,02 м. 0,2 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:379138 арт:088h3321	T-образная гайка 36мм для трубч. радиаторов (Ед. шт.)	по запросу	В корзину
	Габариты: 0,01 x 0,005 x  0,01 м. 0,03 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:061965 арт:088h3233	Винт М 4 х 40 мм (Ед. шт.)	€   0,06 3,56 р.	В корзину
	Габариты: 0,01 x 0,01 x  0,01 м. 0,05 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:372426 арт:088h3263	Главная батарея питания для NNB-STD (Ед. шт)	по запросу	В корзину
	Габариты: 0,1 x 0,1 x  0,1 м. 10 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:377634 арт:088h3338	Импульсный адаптер двухканальный INDIV PAD для подключения 2 счетчиков (воды, электричества, газа) с импульсным выходом (Ед. шт.)	по запросу	В корзину
	Габариты: 0,2 x 0,05 x  0,2 м. 0,5 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:378781 арт:088h3295	Инфракрасный программатор INDIV OPT с подключением USB (Ед. шт.)	по запросу	В корзину
	Габариты: 0,1 x 0,1 x  0,1 м. 0,4 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:061964 арт:088h3230	Крепежная гайка 64 мм (Ед. шт.)	по запросу	В корзину
	Габариты: 0,065 x 0,03 x  0,03 м. 0,05 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:354567 арт:088h3319	Приварная шпилька М 3 х 8 мм (Ед. шт.)	€   0,05 2,96 р.	В корзину
	Габариты: 0,01 x 0,01 x  0,01 м. 0,01 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:350453 арт:088h3335	Сетевой узел с встроенным Ethernet коммуникационным модулем NNV-IP (снято с производства) (Ед. шт.)	по запросу	В корзину
	Габариты: 0,1 x 0,08 x  0,02 м. 1,5 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:350452 арт:088h3332	Сетевой узел стандартный NNB-std, питание от литиевой батареи (снят с производства) (Ед. шт.)	по запросу	В корзину
	Габариты: 0,1 x 0,08 x  0,03 м. 1,5 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:167643	Тепловой адаптер 55 мм (088h3212) (Ед. шт.)	по запросу	В корзину
	Габариты: 0,05 x 0,02 x  0,01 м. 0,01 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться
код:232956 арт:088h3211	Тепловой адаптер стандартный 40 мм (снято с производства) (Ед. шт.)	по запросу	В корзину
	Габариты: 0,06 x 0,03 x  0,015 м. 0,06 кг. Статьи по тэгам: teplosnabzhenie	На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна только зарегистрированным пользователям.Зарегистрироваться

Данные обновлены 26. 09.22    Рублевые цены расcчитаны по курсу ЦБ +5% 1€ = 59,2989 р. 1$ = 61,0056 р.

50789-12: INDIV-5, INDIV-5R, INDIV-5R-1 Устройства для распределения тепловой энергии электронные

Назначение

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 предназначены для измерений температуры тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора и представления результата измерений нарастающим итогом в форме интеграла по времени (формула /1/), пропорционального отданной отопительным прибором тепловой энергии.

Описание

Принцип действия устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 основан на измерении температуры tm тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора. Измеренная температура используется для расчета разности температур At =(tm – 20) °C и вычисления интеграла по времени. Прибор производит индикацию полученной безразмерной интегральной величины, на основе которой может быть произведен расчет относительной доли теплоотдачи данного отопительного прибора в коллективной системе отопления. Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 изображены на рисунке 1. Все модификации имеют идентичный внешний вид.

Рисунок 1.

Конструкция устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 представляет собой неразборный корпус из пластмассы с прозрачным окном дисплея на передней стенке. Датчик температуры расположен либо внутри корпуса рядом с задней стенкой и соединен с теплопроводом, прижимаемым при монтаже к тепловоспринимающей металлической пластине из алюминиевого сплава, либо на крепежной шайбе выносного кабеля длиной 1,5 или 2,5 м. Тепловоспринимающая металлическая пластина снабжена отверстиями для крепления к поверхности отопительного прибора. Исполнения INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (передатчик) для передачи зарегистрированных данных в системную радиосеть по однонаправленной радиосвязи (беспроводная шина M-Bus совместимая со стандартами EN 13757-3 и EN 13757-4). Исполнения INDIV-5R и INDIV-5R-1 отличаются по составу монтажного комплекта.

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 включают в себя источник питания и микропроцессор с кварцевым генератором, осуществляющий измерения сопротивления датчика температуры, необходимые вычисления и управление индикацией буквенно-цифрового жидкокристаллического дисплея.

Показание устройств для распределения тепловой энергии электронных INDIV-5,

E = \ R ■ dt,

INDIV-5R, INDIV-5R-1 формируется в соответствии с алгоритмом:

* /1/

rt{t) – 20 ли5

а если t < tz то R = 0.

60

\ /

где tz – стартовая температура – температура, при превышении которой начинается процесс интегрирования, °С,

R – скорость нарастания отображаемого отсчета, 1/ч

•    – время в часах.

Для закрепления устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 с внутренним термометром на отопительных приборах различных конструкций предусмотрены специализированные монтажные комплекты. При монтаже корпус фиксируется на тепловоспринимающей металлической пластине специальной пломбой-защелкой, исключающей несанкционированный доступ к органам распределителя и элементам крепления. Шайба выносного термометра крепится к отопительному прибору винтом и закрывается защитной крышкой, а корпус устанавливается на стене помещения.

Дисплей устройства в режиме измерений осуществляет автоматическую смену показаний и выводит следующие величины (в скобках указана продолжительность индикации в секундах):

•    текущая скорость нарастания отображаемого отсчета (2 с)

•    проверка дисплея (все включено) (0,5 с)

•    проверка дисплея (все выключено) (0,5 с)

•    дата (2 с)

•    интегральная величина на текущую дату (мигание) (5 с)

•    контрольная сумма (2 с)

•    проверочный коэффициент (1 с)

•    сведения о наличии и типе радиоканала, применяемом алгоритме и типе датчика (встроенный или выносной).

В зависимости от вида работы на дисплее показывается также различная особая индикация, которая указывает на определённые состояния устройства, в том числе коды ошибок.

Устройства INDIV-5, INDIV-5R, INDIV-5R-1 могут использоваться со следующими типами отопительных приборов:

–    Пластинчатые радиаторы;

–    Трубчатые радиаторы;

–    Панельные радиаторы с горизонтальным и вертикальным потоком воды;

–    Радиаторы с внутренними заслонками в трубе;

–    Конвекторы.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении прибора и не может быть считано и модифицировано.

Таблица 1

если t > tz то R =

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
CAL56	EHKV512	V1. 0	ABF4	Двухбайтовая сумма с переполнением
CAL50

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

– А по МИ 3286-2010.

Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для визуализации данных, их сохранения и обработки.

Технические характеристики

Метрологические и технические характеристики устройств INDIV-5, INDIV-5R, INDIV-5R-1 приведены в таблице 2.

Таблица 2

Характеристика	Значение характеристики
Диапазон температуры отопительного прибора (температура в точке монтажа)	от 30 до 105 °C
Стартовая температура tz	40 °С – июнь, июль и август 30 °С – во все остальные месяцы года
Пределы допускаемой относительной погрешности измерений, %	при 5 °С < At <10 °C 12 %
	при 10 °С < At <15 °C 8 %
	при 15 °С < At <40 °C 5 %
	при 40 °С < At 3 %
Масса, не более	60 г
Питание	3-вольтовая литиевая батарея
Тип дисплея	жидкокристаллический дисплей 5 разрядов (00000. ..99999)
Температура хранения и транспортирования	от – 60 до + 50 °C
Срок службы (типовой)	10 лет + 15 месяцев

Знак утверждения типа

Знак утверждения типа наносится типографским способом на паспорт и титульный лист руководства по эксплуатации, а также методом офсетной печати на корпус устройства INDIV-5, INDIV-5R, INDIV-5R-1.

Комплектность

Комплектность средства измерений приведена в таблице 3. Таблица 3

Наименование	Кол-во, шт	Примечание
Устройство для распределения тепловой энергии электронное INDIV-5 (INDIV-5R, INDIV-5R-1)	1	Модификация согласно заказа
Монтажный комплект	1	В зависимости от модификации устройства и типа отопительного прибора
Выносной датчик температуры	1	Cогласно заказа
Паспорт	1
Руководство по эксплуатации	1	На партию

Поверка

осуществляется по методике, приведенной в разделе 9 «Поверка» документа «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации», утвержденной ГЦИ СИ ФБУ «Ростест – Москва» 12.07.2012г.

Основные средства поверки:

Камера климатическая. Диапазон температуры от 15 до 80 °С; нестабильность поддержания температуры ± 0,5 °С;

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ 3-го разряда; Измеритель температуры многоканальный прецизионный МИТ 8.10, At= ± (0,0035 + 10-5 t) °С

Сведения о методах измерений

Сведения о методах измерений содержатся в документе «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам для распределения тепловой энергии электронным INDIV-5, INDIV-5R, INDIV-5R-1

1    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия.»

2    Техническая документация изготовителя Danfoss GmbH, Германия.

Рекомендации к применению

при осуществлении торговли и товарообменных операций

Indiv 5 как снимать показания.

Знак утверждения типа

Счетчик Indiv 5 и его улучшенная модификация Indiv 5r – это радиаторные распределители, позволяющие организовать учет тепла для каждой отдельной квартиры. Данные приборы предназначаются для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Индив 5 замеряет и регистрирует разницу температур радиатора и воздуха в помещении. Термодатчик встроен в корпус Danfoss Indiv 5. Температура воздуха запрограммирована как постоянная величина равная 20° C. Подобное усреднение вносит определенную погрешность в показания Индив Данфосс, однако, это не такая серьезная проблема. Зато остальные расчеты будут производиться с максимальной точностью, даже если прикрыть счетчик распределитель Indiv 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как снимать показания Indiv 5, не возникнет проблем даже у человека, далекого от техники. Монитор поочередно отображает:

• актуальную информацию;
• данные по итогам предыдущего временного периода;
• дату завершения текущего цикла работы Danfoss Indiv 5r;
• калибровочный коэффициент;
• контрольную сумму и т. д.

Все расчеты автоматически осуществляет программное обеспечение AMR, предоставляемое управляющей компании, на балансе которой находится дом.

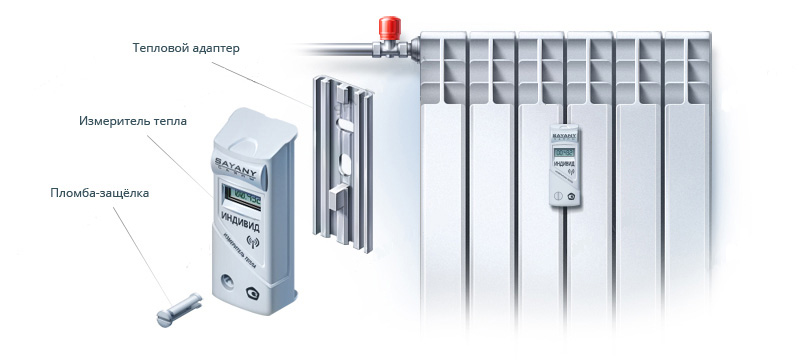

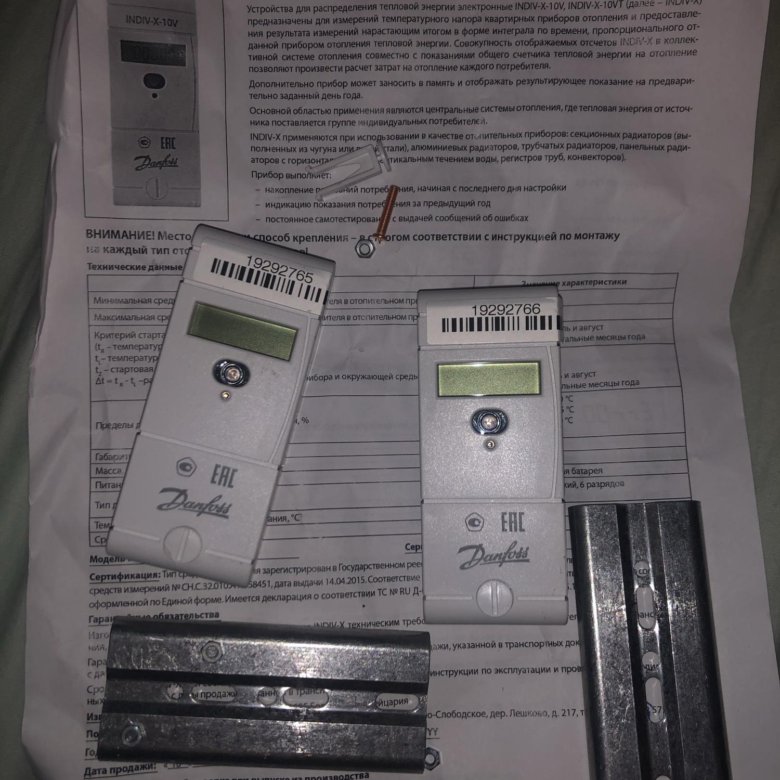

Установить теплосчетчик Данфосс на радиатор не очень сложно. Устройство крепят на поверхности отопительного оборудования с помощью монтажного комплекта. Важно четко придерживаться инструкции производителя Indiv 5 относительно правил установки для конкретных приборов. Иногда возникает ситуация, когда закрепить радиаторный счетчик распределитель Indiv 5 на поверхности батареи не представляется возможным. В таких случаях придется ставить выносной датчик с соединительным кабелем и отключать встроенный. Данное решение обычно предназначается для агрегатов с кожухом.

Установленная на счетчик распределитель Indiv 5 цена не слишком сильно ударит по вашему бюджету. Однако приобретать устройство стоит только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуальных и общедомовых учетных приборов. Для этого нужно, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5r в Москве и другая полезная информация по оборудованию, ждем вас на нашем сайте.

Счетчик Indiv 5 и его улучшенная модификация Indiv 5r – это радиаторные распределители, позволяющие организовать учет тепла для каждой отдельной квартиры. Данные приборы предназначаются для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Индив 5 замеряет и регистрирует разницу температур радиатора и воздуха в помещении. Термодатчик встроен в корпус Danfoss Indiv 5. Температура воздуха запрограммирована как постоянная величина равная 20° C. Подобное усреднение вносит определенную погрешность в показания Индив Данфосс, однако, это не такая серьезная проблема. Зато остальные расчеты будут производиться с максимальной точностью, даже если прикрыть счетчик распределитель Indiv 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как снимать показания Indiv 5, не возникнет проблем даже у человека, далекого от техники. Монитор поочередно отображает:

• актуальную информацию;
• данные по итогам предыдущего временного периода;
• дату завершения текущего цикла работы Danfoss Indiv 5r;
• калибровочный коэффициент;
• контрольную сумму и т. д.

Все расчеты автоматически осуществляет программное обеспечение AMR, предоставляемое управляющей компании, на балансе которой находится дом.

Монтаж

Установить теплосчетчик Данфосс на радиатор не очень сложно. Устройство крепят на поверхности отопительного оборудования с помощью монтажного комплекта. Важно четко придерживаться инструкции производителя Indiv 5 относительно правил установки для конкретных приборов. Иногда возникает ситуация, когда закрепить радиаторный счетчик распределитель Indiv 5 на поверхности батареи не представляется возможным. В таких случаях придется ставить выносной датчик с соединительным кабелем и отключать встроенный. Данное решение обычно предназначается для агрегатов с кожухом.

Установленная на счетчик распределитель Indiv 5 цена не слишком сильно ударит по вашему бюджету. Однако приобретать устройство стоит только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуальных и общедомовых учетных приборов. Для этого нужно, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5r в Москве и другая полезная информация по оборудованию, ждем вас на нашем сайте.

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 предназначены для измерений температуры тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора и представления результата измерений нарастающим итогом в форме интеграла по времени (формула /1/), пропорционального отданной отопительным прибором тепловой энергии.

Описание

Принцип действия устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 основан на измерении температуры tm тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора. Измеренная температура используется для расчета разности температур At =(tm – 20) °C и вычисления интеграла по времени. Прибор производит индикацию полученной безразмерной интегральной величины, на основе которой может быть произведен расчет относительной доли теплоотдачи данного отопительного прибора в коллективной системе отопления. Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 изображены на рисунке 1. Все модификации имеют идентичный внешний вид.

Рисунок 1.

Конструкция устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 представляет собой неразборный корпус из пластмассы с прозрачным окном дисплея на передней стенке. Датчик температуры расположен либо внутри корпуса рядом с задней стенкой и соединен с теплопроводом, прижимаемым при монтаже к тепловоспринимающей металлической пластине из алюминиевого сплава, либо на крепежной шайбе выносного кабеля длиной 1,5 или 2,5 м. Тепловоспринимающая металлическая пластина снабжена отверстиями для крепления к поверхности отопительного прибора. Исполнения INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (передатчик) для передачи зарегистрированных данных в системную радиосеть по однонаправленной радиосвязи (беспроводная шина M-Bus совместимая со стандартами EN 13757-3 и EN 13757-4). Исполнения INDIV-5R и INDIV-5R-1 отличаются по составу монтажного комплекта.

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 включают в себя источник питания и микропроцессор с кварцевым генератором, осуществляющий измерения сопротивления датчика температуры, необходимые вычисления и управление индикацией буквенно-цифрового жидкокристаллического дисплея.

Показание устройств для распределения тепловой энергии электронных INDIV-5,

INDIV-5R, INDIV-5R-1 формируется в соответствии с алгоритмом:

rt{t) – 20 ли5

а если t

где tz – стартовая температура – температура, при превышении которой начинается процесс интегрирования, °С,

R – скорость нарастания отображаемого отсчета, 1/ч

Время в часах.

Для закрепления устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 с внутренним термометром на отопительных приборах различных конструкций предусмотрены специализированные монтажные комплекты. При монтаже корпус фиксируется на тепловоспринимающей металлической пластине специальной пломбой-защелкой, исключающей несанкционированный доступ к органам распределителя и элементам крепления. Шайба выносного термометра крепится к отопительному прибору винтом и закрывается защитной крышкой, а корпус устанавливается на стене помещения.

Дисплей устройства в режиме измерений осуществляет автоматическую смену показаний и выводит следующие величины (в скобках указана продолжительность индикации в секундах):

Текущая скорость нарастания отображаемого отсчета (2 с)

Проверка дисплея (все включено) (0,5 с)

Проверка дисплея (все выключено) (0,5 с)

Дата (2 с)

Интегральная величина на текущую дату (мигание) (5 с)

Контрольная сумма (2 с)

Проверочный коэффициент (1 с)

Сведения о наличии и типе радиоканала, применяемом алгоритме и типе датчика (встроенный или выносной).

В зависимости от вида работы на дисплее показывается также различная особая индикация, которая указывает на определённые состояния устройства, в том числе коды ошибок.

Устройства INDIV-5, INDIV-5R, INDIV-5R-1 могут использоваться со следующими типами отопительных приборов:

Пластинчатые радиаторы;

Трубчатые радиаторы;

Панельные радиаторы с горизонтальным и вертикальным потоком воды;

Радиаторы с внутренними заслонками в трубе;

Конвекторы.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении прибора и не может быть считано и модифицировано.

Таблица 1

если t > tz то R =

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

А по МИ 3286-2010.

Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для визуализации данных, их сохранения и обработки.

Технические характеристики

Метрологические и технические характеристики устройств INDIV-5, INDIV-5R, INDIV-5R-1 приведены в таблице 2.

Таблица 2

Характеристика	Значение характеристики
Диапазон температуры отопительного прибора (температура в точке монтажа)	от 30 до 105 °C
Стартовая температура tz	40 °С – июнь, июль и август 30 °С – во все остальные месяцы года
Пределы допускаемой относительной погрешности измерений, %	при 5 °С
	при 10 °С
	при 15 °С
	при 40 °С
Масса, не более
	3-вольтовая литиевая батарея
Тип дисплея	жидкокристаллический дисплей 5 разрядов (00000…99999)
Температура хранения и транспортирования	от – 60 до + 50 °C
Срок службы (типовой)	10 лет + 15 месяцев

Знак утверждения типа

Знак утверждения типа наносится типографским способом на паспорт и титульный лист руководства по эксплуатации, а также методом офсетной печати на корпус устройства INDIV-5, INDIV-5R, INDIV-5R-1.

Комплектность

Комплектность средства измерений приведена в таблице 3. Таблица 3

Поверка

осуществляется по методике, приведенной в разделе 9 «Поверка» документа «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации», утвержденной ГЦИ СИ ФБУ «Ростест – Москва» 12.07.2012г.

Основные средства поверки:

Камера климатическая. Диапазон температуры от 15 до 80 °С; нестабильность поддержания температуры ± 0,5 °С;

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ 3-го разряда; Измеритель температуры многоканальный прецизионный МИТ 8.10, At= ± (0,0035 + 10-5 t) °С

Сведения о методах измерений

Сведения о методах измерений содержатся в документе «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам для распределения тепловой энергии электронным INDIV-5, INDIV-5R, INDIV-5R-1

1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия.»

2 Техническая документация изготовителя Danfoss GmbH, Германия.

при осуществлении торговли и товарообменных операций

ТЕПЛОСЧЕТЧИКИ

Главная ИЗМЕРЕНИЕ РАСХОДА (РАСХОДОМЕРЫ И СЧЕТЧИКИ) ТЕПЛОСЧЕТЧИКИ

Сортировать по:

Товар

Цена

Кол-во

Купить

New !

Sale !

Артикул: E-ITN 30.6

E-ITN 30.6 РАСПРЕДЕЛИТЕЛЬ ТЕПЛОВОЙ ЭНЕРГИИ ЭЛЕКТРОННЫЙ С РАДИОМОДУЛЕМ

Распределитель тепловой энергии электронный E-ITN 30.6 с радиомодулем предназначен для измерений температуры прибора отопления и воздуха отапливаемого помещения с помощью встроенных датчиков и представления результата измерений нарастающим итогом в форме интеграла по времени, пропорционального отданной прибором отопления тепловой энергии.

New !

Sale !

В наличии

Артикул: DANFOSS INDIV-5

DANFOSS INDIV-5, DANFOSS INDIV-5R РАДИАТОРНЫЕ ТЕПЛОСЧЕТЧИКИ ИНДИВИДУАЛЬНОГО УЧЕТА

Danfoss INDIV-5, Danfoss INDIV-5R радиаторные теплосчетчики индивидуального учета предназначены для учета расхода тепловой энергии в зданиях с вертикальной разводкой систем отопления, особенно относящихся к жилым зданиям массовой застройки.

New !

Sale !

Артикул: SONOMETER 1100

SONOMETER 1100 КВАРТИРНЫЙ УЛЬТРАЗВУКОВОЙ ТЕПЛОСЧЕТЧИК

Квартирный ультразвуковой теплосчетчик SONOMETER 1100 предназначен для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, температуре, расходе теплоносителя и других данных в закрытых системах водяного отопления индивидуальных потребителей.

New !

Sale !

В наличии

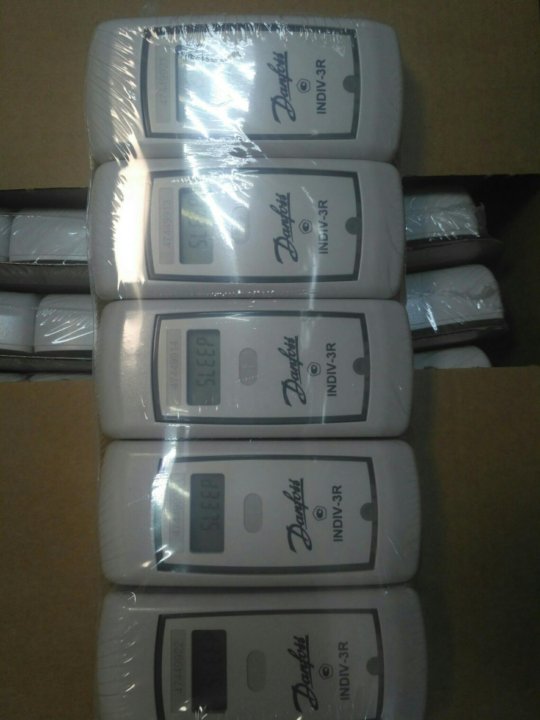

Артикул: DANFOSS INDIV-3

DANFOSS INDIV-3, DANFOSS INDIV-3R РАДИАТОРНЫЕ ТЕПЛОСЧЕТЧИКИ ИНДИВИДУАЛЬНОГО УЧЕТА

Danfoss INDIV-3 (INDIV-3R) радиаторный теплосчетчик индивидуального учета расхода и потребления тепла для различных типов отопительных приборов и система дистанционной передачи данных INDIV AMR .

New !

Sale !

В наличии

Артикул: ELF

ELF КОМПАКТНЫЙ КВАРТИРНЫЙ ТЕПЛОСЧЕТЧИК

Компактные квартирные теплосчетчики ELF, представляют собой измерительный прибор, состоящий из электронного вычислителя и двух датчиков температуры Pt 500, помещенных в единый корпус с тахометрическим датчиком расхода.

New !

Sale !

В наличии

Артикул: ТС-11

ТС-11 ТЕПЛОСЧЕТЧИК С БЕСПРОВОДНОЙ СИСТЕМОЙ ПЕРЕДАЧИ ДАННЫХ В ФОРМАТЕ GSM

ТС-11 многоканальный измерительный прибор для измерения объма расхода воды и тепловой энергии. Теплосчетчик ТСК-11 составной прибор который состоит из тепловычислителя ТВ-11, осуществляющего накопление данных и производящего все необходимые расчеты, и нескольких измерительных блоков БИ-1 для измерения расхода теплоносителя, измерение температуры и давления в трубопроводе. К одному вычислителю ТВ-11 может быть подключено до 6 измерительных блоков БИ-1.

New !

Sale !

В наличии

Артикул: СТ-10

СТ-10 ТЕПЛОСЧЕТЧИК

Теплосчетчик СТ-10 (модификации К1-К3) предназначен для организации коммерческого учета тепловой энергии, теплоносителя, горячей и холодной воды, электроэнергии преимущественно в квартирах жилых домов. Также теплосчетчик СТ-10 предназначен для организации систем дистанционного сбора информации о потреблении энергоресурсов.

New !

Sale !

В наличии

Артикул: ТЭМ-104

ТЭМ-104 ТЕПЛОСЧЕТЧИК МНОГОКАНАЛЬНЫЙ

ТЕПЛОСЧЕТЧИК МНОГОКАНАЛЬНЫЙ ТЭМ-104
Теплосчетчик ТЭМ-104, предназначен для измерения и регистрации с целью коммерческого и технологического учета значений потребленного (отпущенного) количества теплоты (тепловой энергии), теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для организации информационных сетей сбора данных. Области применения теплосчетчика ТЭМ-104: предприятия тепловых сетей, тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты.

New !

Sale !

В наличии

Артикул: ТСК-7

ТСК-7 ТЕПЛОСЧЕТЧИК

Теплосчетчик ТСК-7 предназначен для учета, регистрации и дистанционного мониторинга теплопотребления и параметров теплоносителя в двух закрытых и открытых системах водяного теплоснабжения (ТВ1 и ТВ2), каждая из которых может содержать трубопроводы: подающий, обратный и ГВС, подпитки либо питьевой воды. Температура воды может быть от 0 до 150 0 С, разность температур – от 2 до 150 0 С, давление – до 16 кг/см 2.

New !

Sale !

В наличии

Артикул: Т-21

Т-21 КОМБИК ЭНЕРГОНЕЗАВИСИМЫЙ ТЕПЛОСЧЁТЧИК

Высокоточный и удобный в монтаже теплосчетчик. Прибор регистрирует такие данные, как количество теплоты, объем теплоносителя, температура и объем горячей и холодной воды. Средний срок службы батареи составляет около 5 лет. Используется на промышленных объектах и на объектах жилищно-коммунального хозяйства.

Радиаторные распределители indiv 5. Сведения о методах измерений

Счетчик Indiv 5 и его улучшенная модификация Indiv 5r – это радиаторные распределители, позволяющие организовать учет тепла для каждой отдельной квартиры. Данные приборы предназначаются для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Индив 5 замеряет и регистрирует разницу температур радиатора и воздуха в помещении. Термодатчик встроен в корпус Danfoss Indiv 5. Температура воздуха запрограммирована как постоянная величина равная 20° C. Подобное усреднение вносит определенную погрешность в показания Индив Данфосс, однако, это не такая серьезная проблема. Зато остальные расчеты будут производиться с максимальной точностью, даже если прикрыть счетчик распределитель Indiv 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как снимать показания Indiv 5, не возникнет проблем даже у человека, далекого от техники. Монитор поочередно отображает:

• актуальную информацию;
• данные по итогам предыдущего временного периода;
• дату завершения текущего цикла работы Danfoss Indiv 5r;
• калибровочный коэффициент;
• контрольную сумму и т. д.

Все расчеты автоматически осуществляет программное обеспечение AMR, предоставляемое управляющей компании, на балансе которой находится дом.

Монтаж

Установить теплосчетчик Данфосс на радиатор не очень сложно. Устройство крепят на поверхности отопительного оборудования с помощью монтажного комплекта. Важно четко придерживаться инструкции производителя Indiv 5 относительно правил установки для конкретных приборов. Иногда возникает ситуация, когда закрепить радиаторный счетчик распределитель Indiv 5 на поверхности батареи не представляется возможным. В таких случаях придется ставить выносной датчик с соединительным кабелем и отключать встроенный. Данное решение обычно предназначается для агрегатов с кожухом.

Установленная на счетчик распределитель Indiv 5 цена не слишком сильно ударит по вашему бюджету. Однако приобретать устройство стоит только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуальных и общедомовых учетных приборов. Для этого нужно, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5r в Москве и другая полезная информация по оборудованию, ждем вас на нашем сайте.

Счетчик Indiv 5 и его улучшенная модификация Indiv 5r – это радиаторные распределители, позволяющие организовать учет тепла для каждой отдельной квартиры. Данные приборы предназначаются для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Индив 5 замеряет и регистрирует разницу температур радиатора и воздуха в помещении. Термодатчик встроен в корпус Danfoss Indiv 5. Температура воздуха запрограммирована как постоянная величина равная 20° C. Подобное усреднение вносит определенную погрешность в показания Индив Данфосс, однако, это не такая серьезная проблема. Зато остальные расчеты будут производиться с максимальной точностью, даже если прикрыть счетчик распределитель Indiv 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как снимать показания Indiv 5, не возникнет проблем даже у человека, далекого от техники. Монитор поочередно отображает:

• актуальную информацию;
• данные по итогам предыдущего временного периода;
• дату завершения текущего цикла работы Danfoss Indiv 5r;
• калибровочный коэффициент;
• контрольную сумму и т. д.

Все расчеты автоматически осуществляет программное обеспечение AMR, предоставляемое управляющей компании, на балансе которой находится дом.

Установить теплосчетчик Данфосс на радиатор не очень сложно. Устройство крепят на поверхности отопительного оборудования с помощью монтажного комплекта. Важно четко придерживаться инструкции производителя Indiv 5 относительно правил установки для конкретных приборов. Иногда возникает ситуация, когда закрепить радиаторный счетчик распределитель Indiv 5 на поверхности батареи не представляется возможным. В таких случаях придется ставить выносной датчик с соединительным кабелем и отключать встроенный. Данное решение обычно предназначается для агрегатов с кожухом.

Установленная на счетчик распределитель Indiv 5 цена не слишком сильно ударит по вашему бюджету. Однако приобретать устройство стоит только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуальных и общедомовых учетных приборов. Для этого нужно, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5r в Москве и другая полезная информация по оборудованию, ждем вас на нашем сайте.

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 предназначены для измерений температуры тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора и представления результата измерений нарастающим итогом в форме интеграла по времени (формула /1/), пропорционального отданной отопительным прибором тепловой энергии.

Описание

Принцип действия устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 основан на измерении температуры tm тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора. Измеренная температура используется для расчета разности температур At =(tm – 20) °C и вычисления интеграла по времени. Прибор производит индикацию полученной безразмерной интегральной величины, на основе которой может быть произведен расчет относительной доли теплоотдачи данного отопительного прибора в коллективной системе отопления. Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 изображены на рисунке 1. Все модификации имеют идентичный внешний вид.

Рисунок 1.

Конструкция устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 представляет собой неразборный корпус из пластмассы с прозрачным окном дисплея на передней стенке. Датчик температуры расположен либо внутри корпуса рядом с задней стенкой и соединен с теплопроводом, прижимаемым при монтаже к тепловоспринимающей металлической пластине из алюминиевого сплава, либо на крепежной шайбе выносного кабеля длиной 1,5 или 2,5 м. Тепловоспринимающая металлическая пластина снабжена отверстиями для крепления к поверхности отопительного прибора. Исполнения INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (передатчик) для передачи зарегистрированных данных в системную радиосеть по однонаправленной радиосвязи (беспроводная шина M-Bus совместимая со стандартами EN 13757-3 и EN 13757-4). Исполнения INDIV-5R и INDIV-5R-1 отличаются по составу монтажного комплекта.

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 включают в себя источник питания и микропроцессор с кварцевым генератором, осуществляющий измерения сопротивления датчика температуры, необходимые вычисления и управление индикацией буквенно-цифрового жидкокристаллического дисплея.

Показание устройств для распределения тепловой энергии электронных INDIV-5,

INDIV-5R, INDIV-5R-1 формируется в соответствии с алгоритмом:

rt{t) – 20 ли5

а если t

где tz – стартовая температура – температура, при превышении которой начинается процесс интегрирования, °С,

R – скорость нарастания отображаемого отсчета, 1/ч

Время в часах.

Для закрепления устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 с внутренним термометром на отопительных приборах различных конструкций предусмотрены специализированные монтажные комплекты. При монтаже корпус фиксируется на тепловоспринимающей металлической пластине специальной пломбой-защелкой, исключающей несанкционированный доступ к органам распределителя и элементам крепления. Шайба выносного термометра крепится к отопительному прибору винтом и закрывается защитной крышкой, а корпус устанавливается на стене помещения.

Дисплей устройства в режиме измерений осуществляет автоматическую смену показаний и выводит следующие величины (в скобках указана продолжительность индикации в секундах):

Текущая скорость нарастания отображаемого отсчета (2 с)

Проверка дисплея (все включено) (0,5 с)

Проверка дисплея (все выключено) (0,5 с)

Дата (2 с)

Интегральная величина на текущую дату (мигание) (5 с)

Контрольная сумма (2 с)

Проверочный коэффициент (1 с)

Сведения о наличии и типе радиоканала, применяемом алгоритме и типе датчика (встроенный или выносной).

В зависимости от вида работы на дисплее показывается также различная особая индикация, которая указывает на определённые состояния устройства, в том числе коды ошибок.

Устройства INDIV-5, INDIV-5R, INDIV-5R-1 могут использоваться со следующими типами отопительных приборов:

Пластинчатые радиаторы;

Трубчатые радиаторы;

Панельные радиаторы с горизонтальным и вертикальным потоком воды;

Радиаторы с внутренними заслонками в трубе;

Конвекторы.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении прибора и не может быть считано и модифицировано.

Таблица 1

если t > tz то R =

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

А по МИ 3286-2010.

Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для визуализации данных, их сохранения и обработки.

Технические характеристики

Метрологические и технические характеристики устройств INDIV-5, INDIV-5R, INDIV-5R-1 приведены в таблице 2.

Таблица 2

Характеристика	Значение характеристики
Диапазон температуры отопительного прибора (температура в точке монтажа)	от 30 до 105 °C
Стартовая температура tz	40 °С – июнь, июль и август 30 °С – во все остальные месяцы года
Пределы допускаемой относительной погрешности измерений, %	при 5 °С
	при 10 °С
	при 15 °С
	при 40 °С
Масса, не более
	3-вольтовая литиевая батарея
Тип дисплея	жидкокристаллический дисплей 5 разрядов (00000. ..99999)
Температура хранения и транспортирования	от – 60 до + 50 °C
Срок службы (типовой)	10 лет + 15 месяцев

Знак утверждения типа

Знак утверждения типа наносится типографским способом на паспорт и титульный лист руководства по эксплуатации, а также методом офсетной печати на корпус устройства INDIV-5, INDIV-5R, INDIV-5R-1.

Комплектность

Комплектность средства измерений приведена в таблице 3. Таблица 3

Поверка

осуществляется по методике, приведенной в разделе 9 «Поверка» документа «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации», утвержденной ГЦИ СИ ФБУ «Ростест – Москва» 12.07.2012г.

Основные средства поверки:

Камера климатическая. Диапазон температуры от 15 до 80 °С; нестабильность поддержания температуры ± 0,5 °С;

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ 3-го разряда; Измеритель температуры многоканальный прецизионный МИТ 8. 10, At= ± (0,0035 + 10-5 t) °С

Сведения о методах измерений

Сведения о методах измерений содержатся в документе «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам для распределения тепловой энергии электронным INDIV-5, INDIV-5R, INDIV-5R-1

1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия.»

2 Техническая документация изготовителя Danfoss GmbH, Германия.

при осуществлении торговли и товарообменных операций

Учет тепла с помощью квартирных распределителей. Радиаторные счетчики–распределители, индивидуальный учет Счетчик тепла в квартиру от данфосс indiv

Счетчик Indiv 5 и его улучшенная модификация Indiv 5r – это радиаторные распределители, позволяющие организовать учет тепла для каждой отдельной квартиры. Данные приборы предназначаются для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Индив 5 замеряет и регистрирует разницу температур радиатора и воздуха в помещении. Термодатчик встроен в корпус Danfoss Indiv 5. Температура воздуха запрограммирована как постоянная величина равная 20° C. Подобное усреднение вносит определенную погрешность в показания Индив Данфосс, однако, это не такая серьезная проблема. Зато остальные расчеты будут производиться с максимальной точностью, даже если прикрыть счетчик распределитель Indiv 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как снимать показания Indiv 5, не возникнет проблем даже у человека, далекого от техники. Монитор поочередно отображает:

• актуальную информацию;
• данные по итогам предыдущего временного периода;
• дату завершения текущего цикла работы Danfoss Indiv 5r;
• калибровочный коэффициент;
• контрольную сумму и т. д.

Все расчеты автоматически осуществляет программное обеспечение AMR, предоставляемое управляющей компании, на балансе которой находится дом.

Установить теплосчетчик Данфосс на радиатор не очень сложно. Устройство крепят на поверхности отопительного оборудования с помощью монтажного комплекта. Важно четко придерживаться инструкции производителя Indiv 5 относительно правил установки для конкретных приборов. Иногда возникает ситуация, когда закрепить радиаторный счетчик распределитель Indiv 5 на поверхности батареи не представляется возможным. В таких случаях придется ставить выносной датчик с соединительным кабелем и отключать встроенный. Данное решение обычно предназначается для агрегатов с кожухом.

Установленная на счетчик распределитель Indiv 5 цена не слишком сильно ударит по вашему бюджету. Однако приобретать устройство стоит только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуальных и общедомовых учетных приборов. Для этого нужно, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5r в Москве и другая полезная информация по оборудованию, ждем вас на нашем сайте.

Счетчик Indiv 5 и его улучшенная модификация Indiv 5r – это радиаторные распределители, позволяющие организовать учет тепла для каждой отдельной квартиры. Данные приборы предназначаются для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Индив 5 замеряет и регистрирует разницу температур радиатора и воздуха в помещении. Термодатчик встроен в корпус Danfoss Indiv 5. Температура воздуха запрограммирована как постоянная величина равная 20° C. Подобное усреднение вносит определенную погрешность в показания Индив Данфосс, однако, это не такая серьезная проблема. Зато остальные расчеты будут производиться с максимальной точностью, даже если прикрыть счетчик распределитель Indiv 5 теплоизоляцией.

Данные отображаются на жидкокристаллическом экране. С тем, как снимать показания Indiv 5, не возникнет проблем даже у человека, далекого от техники. Монитор поочередно отображает:

• актуальную информацию;
• данные по итогам предыдущего временного периода;
• дату завершения текущего цикла работы Danfoss Indiv 5r;
• калибровочный коэффициент;
• контрольную сумму и т. д.

Все расчеты автоматически осуществляет программное обеспечение AMR, предоставляемое управляющей компании, на балансе которой находится дом.

Монтаж

Установить теплосчетчик Данфосс на радиатор не очень сложно. Устройство крепят на поверхности отопительного оборудования с помощью монтажного комплекта. Важно четко придерживаться инструкции производителя Indiv 5 относительно правил установки для конкретных приборов. Иногда возникает ситуация, когда закрепить радиаторный счетчик распределитель Indiv 5 на поверхности батареи не представляется возможным. В таких случаях придется ставить выносной датчик с соединительным кабелем и отключать встроенный. Данное решение обычно предназначается для агрегатов с кожухом.

Установленная на счетчик распределитель Indiv 5 цена не слишком сильно ударит по вашему бюджету. Однако приобретать устройство стоит только тогда, когда жилищная компания организовала соответствующий перерасчет по показаниям индивидуальных и общедомовых учетных приборов. Для этого нужно, чтобы такие регуляторы и распределители стояли хотя бы в половине квартир. Если вас интересует, где купить Indiv 5r в Москве и другая полезная информация по оборудованию, ждем вас на нашем сайте.

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 предназначены для измерений температуры тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора и представления результата измерений нарастающим итогом в форме интеграла по времени (формула /1/), пропорционального отданной отопительным прибором тепловой энергии.

Описание

Принцип действия устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 основан на измерении температуры tm тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора. Измеренная температура используется для расчета разности температур At =(tm – 20) °C и вычисления интеграла по времени. Прибор производит индикацию полученной безразмерной интегральной величины, на основе которой может быть произведен расчет относительной доли теплоотдачи данного отопительного прибора в коллективной системе отопления. Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 изображены на рисунке 1. Все модификации имеют идентичный внешний вид.

Рисунок 1.

Конструкция устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 представляет собой неразборный корпус из пластмассы с прозрачным окном дисплея на передней стенке. Датчик температуры расположен либо внутри корпуса рядом с задней стенкой и соединен с теплопроводом, прижимаемым при монтаже к тепловоспринимающей металлической пластине из алюминиевого сплава, либо на крепежной шайбе выносного кабеля длиной 1,5 или 2,5 м. Тепловоспринимающая металлическая пластина снабжена отверстиями для крепления к поверхности отопительного прибора. Исполнения INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (передатчик) для передачи зарегистрированных данных в системную радиосеть по однонаправленной радиосвязи (беспроводная шина M-Bus совместимая со стандартами EN 13757-3 и EN 13757-4). Исполнения INDIV-5R и INDIV-5R-1 отличаются по составу монтажного комплекта.

Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1 включают в себя источник питания и микропроцессор с кварцевым генератором, осуществляющий измерения сопротивления датчика температуры, необходимые вычисления и управление индикацией буквенно-цифрового жидкокристаллического дисплея.

Показание устройств для распределения тепловой энергии электронных INDIV-5,

INDIV-5R, INDIV-5R-1 формируется в соответствии с алгоритмом:

rt{t) – 20 ли5

а если t

где tz – стартовая температура – температура, при превышении которой начинается процесс интегрирования, °С,

R – скорость нарастания отображаемого отсчета, 1/ч

Время в часах.

Для закрепления устройств для распределения тепловой энергии электронных INDIV-5, INDIV-5R, INDIV-5R-1 с внутренним термометром на отопительных приборах различных конструкций предусмотрены специализированные монтажные комплекты. При монтаже корпус фиксируется на тепловоспринимающей металлической пластине специальной пломбой-защелкой, исключающей несанкционированный доступ к органам распределителя и элементам крепления. Шайба выносного термометра крепится к отопительному прибору винтом и закрывается защитной крышкой, а корпус устанавливается на стене помещения.

Дисплей устройства в режиме измерений осуществляет автоматическую смену показаний и выводит следующие величины (в скобках указана продолжительность индикации в секундах):

Текущая скорость нарастания отображаемого отсчета (2 с)

Проверка дисплея (все включено) (0,5 с)

Проверка дисплея (все выключено) (0,5 с)

Дата (2 с)

Интегральная величина на текущую дату (мигание) (5 с)

Контрольная сумма (2 с)

Проверочный коэффициент (1 с)

Сведения о наличии и типе радиоканала, применяемом алгоритме и типе датчика (встроенный или выносной).

В зависимости от вида работы на дисплее показывается также различная особая индикация, которая указывает на определённые состояния устройства, в том числе коды ошибок.

Устройства INDIV-5, INDIV-5R, INDIV-5R-1 могут использоваться со следующими типами отопительных приборов:

Пластинчатые радиаторы;

Трубчатые радиаторы;

Панельные радиаторы с горизонтальным и вертикальным потоком воды;

Радиаторы с внутренними заслонками в трубе;

Конвекторы.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении прибора и не может быть считано и модифицировано.

Таблица 1

если t > tz то R =

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

А по МИ 3286-2010.

Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для визуализации данных, их сохранения и обработки.

Технические характеристики

Метрологические и технические характеристики устройств INDIV-5, INDIV-5R, INDIV-5R-1 приведены в таблице 2.

Таблица 2

Характеристика	Значение характеристики
Диапазон температуры отопительного прибора (температура в точке монтажа)	от 30 до 105 °C
Стартовая температура tz	40 °С – июнь, июль и август 30 °С – во все остальные месяцы года
Пределы допускаемой относительной погрешности измерений, %	при 5 °С
	при 10 °С
	при 15 °С
	при 40 °С
Масса, не более
	3-вольтовая литиевая батарея
Тип дисплея	жидкокристаллический дисплей 5 разрядов (00000. ..99999)
Температура хранения и транспортирования	от – 60 до + 50 °C
Срок службы (типовой)	10 лет + 15 месяцев

Знак утверждения типа

Знак утверждения типа наносится типографским способом на паспорт и титульный лист руководства по эксплуатации, а также методом офсетной печати на корпус устройства INDIV-5, INDIV-5R, INDIV-5R-1.

Комплектность

Комплектность средства измерений приведена в таблице 3. Таблица 3

Поверка

осуществляется по методике, приведенной в разделе 9 «Поверка» документа «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации», утвержденной ГЦИ СИ ФБУ «Ростест – Москва» 12.07.2012г.

Основные средства поверки:

Камера климатическая. Диапазон температуры от 15 до 80 °С; нестабильность поддержания температуры ± 0,5 °С;

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ 3-го разряда; Измеритель температуры многоканальный прецизионный МИТ 8. 10, At= ± (0,0035 + 10-5 t) °С

Сведения о методах измерений

Сведения о методах измерений содержатся в документе «Устройства для распределения тепловой энергии электронные INDIV-5, INDIV-5R, INDIV-5R-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам для распределения тепловой энергии электронным INDIV-5, INDIV-5R, INDIV-5R-1

1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия.»

2 Техническая документация изготовителя Danfoss GmbH, Германия.

при осуществлении торговли и товарообменных операций

Счетчик распределитель Indiv 5R Danfoss в комплекте которого блок считывателя с установленным радиомодулем, который работает на разрешенной частоте 868,95 МГц. Эта система используется для беспроводного доступа к измерителю и для удаленной передачи накопленных показаний на сетевые узлы в автоматизированные измерительные радио-системы INDIV AMR. Устройство распределителя определяет процент от общей потребляемой тепловой энергии дома, измеренной через коллективный общедомовой теплосчетчик, приходящейся на конкретный радиатор.

Принцип подсчета показаний – распределение общедомового переработанной тепловой энергии на основе показаний приборов индивидуального учета установленных на отдельных радиаторах.

Счетчик распределитель INDIV 5R прост в установке так как имеет компактный размер и универсальное крепление. Устанавливается практически на любой тип отопительных систем. Для крепления распределителя предусмотрены разные монтажные комплекты. При установке корпус фиксируется на монтажную пластину теплового адаптера с помощью специальной пломбы-защелки, которая не позволяет несанкционированно получать доступ к прибору и элементам крепления.

Собирает показания потребления в несколько этапов, начиная с последней контрольной даты вплоть до индикации отработанного коэффициента за год. Постоянно проводит тестирование для обеспечения простоты эксплуатации с хранением и передачей сообщений об ошибках. Выводит индикацию контрольной суммы результатов как текущих, так и на определенный день.

Счетчики-распределители радиаторные, индивидуальный учет. Учет тепла с помощью квартирных распределителей Информация о методах измерения

Приборы электронные для распределения тепловой энергии ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 предназначены для измерения температуры теплопоглощающей металлической пластины, закрепленной на поверхностном нагревателе и представляющие результат измерения нарастающим итогом в вид интеграла по времени (формула /1/), пропорционального тепловой энергии, отдаваемой отопительным прибором.

Описание

Принцип действия устройств распределения тепловой энергии электронных ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 основан на измерении температуры tм теплопоглощающей металлической пластины, закрепленной на поверхности нагревателя. Измеренная температура используется для вычисления разности температур At = (tm – 20)°C и для вычисления интеграла по времени. Прибор отображает полученную безразмерную интегральную величину, на основании которой можно рассчитать относительную долю теплоотдачи данного нагревателя в системе коллективного отопления. Электронные устройства распределения тепловой энергии ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 представлены на рисунке 1. Все модификации имеют одинаковый внешний вид.

Рисунок 1.

Конструкция устройств распределения тепловой энергии электронных ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 представляет собой неразборный пластмассовый корпус с прозрачным окном-индикатором на передней стенке. Датчик температуры располагается либо внутри корпуса у задней стенки и подключается к теплопроводу, прижимаемому при монтаже к теплопоглощающей металлической пластине из алюминиевого сплава, либо к фиксирующей шайбе внешнего кабеля длиной 1,5 или 2,5 м. . Теплочувствительная металлическая пластина снабжена отверстиями для крепления к поверхности нагревателя. Версии INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (передатчик) для передачи записанных данных в системную радиосеть посредством однонаправленной радиосвязи (беспроводная шина M-Bus, соответствующая стандартам EN 13757-3 и EN 13757-4). ). Версии INDIV-5R и INDIV-5R-1 отличаются составом монтажного комплекта.

Устройства электронные для распределения тепловой энергии ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 включают источник питания и микропроцессор с кварцевым генератором, измеряющий сопротивление датчика температуры, необходимые расчеты и контроль буквенно-цифрового ЖК дисплей.

Индикация устройств распределения тепловой энергии электронная ИНДИВ-5,

ИНДИВ-5Р, ИНДИВ-5Р-1 формируется по алгоритму:

рт(т) – 20 ли5

и если т

где tz – начальная температура – температура, выше которой начинается процесс интегрирования, °С,

R – скорость увеличения отображаемого счета, 1/ч

Время в часах.

Для крепления приборов распределения тепловой энергии электронных ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 с внутренним термометром на отопительных приборах различных конструкций предусмотрены специализированные монтажные комплекты. При монтаже корпус фиксируется на термочувствительной металлической пластине со специальной защелкой-уплотнителем, исключающей несанкционированный доступ к корпусам распределителя и элементам крепления. Шайба наружного термометра крепится к нагревательному прибору с помощью винта и закрывается защитной крышкой, а корпус устанавливается на стене помещения.

Дисплей прибора в режиме измерения автоматически меняет показания и отображает следующие значения (в скобках указана продолжительность индикации в секундах):

Текущая скорость нарастания отображаемого счета (2 с)

Тест дисплея (все включено) (0,5 с)

Тест дисплея (все выключено) (0,5 с)

Дата (2 с)

Интегральное значение текущей даты (мигает) (5 с)

Контрольная сумма (2 с)

Поверочный коэффициент (1 с)

Информация о наличии и типе радиоканала, используемом алгоритме и типе датчика (встроенный или выносной).

В зависимости от типа операции на дисплее также отображаются различные специальные показания, указывающие на определенные состояния устройства, включая коды ошибок.

Устройства ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 могут использоваться со следующими типами нагревательных приборов:

Радиаторы пластинчатые;

Трубчатые радиаторы;

Панельные радиаторы с горизонтальным и вертикальным потоком воды;

Радиаторы с внутренними заслонками в трубе;

Конвекторы.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении устройства и не может быть прочитано или изменено.

Таблица 1

если t> tz то R =

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты прошивки от непреднамеренных и преднамеренных изменений

А по МИ 3286-2010.

Внешнее программное обеспечение, устанавливаемое на ПК, не является метрологически значимым и предназначено для визуализации, хранения и обработки данных.

Технические характеристики

Приборы метрологические и технические ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 приведены в таблице 2.

стол 2

Характеристика	Значение функции
Диапазон температур отопителя (температура в месте установки)	от 30 до 105°С
Начальная температура tz	40°С – июнь, июль и август 30°С – во все остальные месяцы года
Пределы допускаемой относительной погрешности измерения, %	при 5°С
	при 10°С
	при 15°С
	при 40°С
Масса, не более
	3-вольтовая литиевая батарея
Тип дисплея	жидкокристаллический дисплей 5 цифр (00000. ..99999)
Температура хранения и транспортировки	от – 60 до + 50°С
Срок службы (типовой)	10 лет + 15 месяцев

Знак утверждения типа

Знак утверждения типа наносится типографским способом на паспорт и титульный лист руководства по эксплуатации, а также офсетным способом на корпус прибора ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1.

Полнота

Комплектность средства измерений указана в таблице 3. Таблица 3

Проверка

проводят по методу, описанному в разделе 9«Проверка» документа «Устройства распределения тепловой энергии электронные ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1. Руководство по эксплуатации», утвержденного ГНИЦ ГУ ФБУ «Ростест – Москва» 12.07. 2012.

Основные средства проверки:

Камера климатическая. Температурный диапазон от 15 до 80°С; нестабильность поддержания температуры ±0,5°С;

Термометр сопротивления платиновый вибростойкий стандарт ПТСВ 3 разряда; Многоканальный прецизионный измеритель температуры МИТ 8. 10, At = ±(0,0035+10-5 t)°С

Информация о методах измерения

Информация о методах измерения содержится в документе «Устройства распределения тепловой энергии электронные ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1. Руководство».

Нормативно-технические документы, устанавливающие требования к устройствам распределения тепловой энергии электронные ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1

1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Основные Характеристики.

2 Техническая документация производителя Danfoss GmbH, Германия.

при осуществлении торгово-обменных операций

Счетчик дозатора Indiv 5R Danfoss включает в себя считыватель с установленным радиомодулем, который работает на разрешенной частоте 868,95 МГц. Эта система используется для беспроводного доступа к счетчику и удаленной передачи накопленных показаний на узлы сети в автоматизированных измерительных радиосистемах INDIV AMR. Распределительное устройство определяет процент от общей потребленной тепловой энергии дома, измеряемой через общедомовой теплосчетчик, приходящийся на конкретный радиатор.

Принцип подсчета показаний – распределение общедомовой переработанной тепловой энергии на основании показаний индивидуальных приборов учета, установленных на индивидуальных радиаторах.

Распределительный счетчик INDIV 5R прост в установке благодаря компактным размерам и универсальному монтажу. Устанавливается практически на любой тип системы отопления. Доступны различные монтажные комплекты для крепления распределителя. При установке корпус фиксируется к монтажной пластине термоадаптера с помощью специального уплотнителя-защелки, что предотвращает несанкционированный доступ к устройству и элементам крепления.

Собирает показания расхода в несколько этапов, начиная с последней контрольной даты до индикации отработанного коэффициента за год. Проводит постоянное тестирование, чтобы обеспечить простоту использования с сохранением и передачей сообщений об ошибках. Отображает контрольную сумму результатов, как текущих, так и за конкретный день.

Счетчик Индив 5 и его усовершенствованная модификация Индив 5р – радиаторные распределители, позволяющие организовать учет тепла для каждой отдельной квартиры. Эти устройства предназначены для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Indiv 5 измеряет и регистрирует разницу температур между радиатором и воздухом в помещении. Датчик температуры встроен в корпус Danfoss Indiv 5. Температура воздуха запрограммирована как постоянная 20°С. Такое усреднение вносит некоторую погрешность в показания Danfoss Indiv, однако это не такая серьезная проблема. Но остальные расчеты будут произведены с максимальной точностью, даже если распределитель Индив 5 будет закрыт теплоизоляцией.

Данные отображаются на ЖК-экране. С тем, как снять показания Индив 5, не возникнет проблем даже у человека, далекого от техники. На мониторе попеременно отображается:

• актуальная информация;
• данные по результатам предыдущего временного периода;
• дата окончания текущего цикла Danfoss Indiv 5r;
калибровочный коэффициент
• ;
• контрольная сумма и т. д.

Все расчеты автоматически производятся программой АМР, предоставляемой управляющей компанией, на балансе которой находится дом.

Крепление

Установка теплосчетчика Danfoss на радиатор не представляет особой сложности. Устройство монтируется на поверхность отопительного оборудования с помощью монтажного комплекта. Важно строго соблюдать инструкции производителя Indiv 5 по особым правилам установки. Иногда возникает ситуация, когда нет возможности закрепить счетчик радиатора распределителя Индив 5 на поверхности батареи. В таких случаях придется установить внешний датчик с соединительным кабелем, а встроенный отключить. Это решение обычно предназначено для агрегатов с корпусом.

Стоимость установки 5-метрового датчика Indiv не сильно ударит по вашему бюджету. Однако приобретать прибор стоит только тогда, когда ЖЭК организовала соответствующий перерасчет по показаниям приборов индивидуального и общедомового учета. Для этого необходимо, чтобы такие регуляторы и распределители были установлены хотя бы в половине квартир. Если вас интересует где купить Индив 5р в Москве и другая полезная информация по технике, ждем вас на нашем сайте.

Теплораспределители еще мало распространены в нашей стране, хотя в Европе они используются в промышленных масштабах с 70-х годов, а количество установленных теплораспределительных устройств исчисляется десятками миллионов. Мы еще не производили эти устройства, хотя уже имеем опыт их использования.

Принцип работы распределителей.

На фото термостат и радиатор установленные в квартире. Распределитель измеряет температуру поверхности радиатора в одной конкретной точке каждые 3-4 минуты и записывает разницу температур поверхности радиатора и воздуха в помещении в энергонезависимую память. В результате тепло соответствует количеству теплоты, отданному радиатором за прошедший период, измеряемому в условных единицах. Это условно, показания теплораспределителя при пересчете умножаются на коэффициент радиатора подходит для типа и размера обогревателя.

При одинаковой температуре на поверхности большого и малого радиатора и при одинаковой температуре в помещении показания распределителей будут одинаковыми, но больше ли будет отдавать тепла большой нагреватель? Для учета этой ситуации используется радиаторный коэффициент. У каждого производителя есть таблицы радиаторных коэффициентов на свои устройства для всех типов выпускаемых радиаторов. Таблицы радиаторных коэффициентов включаются в компьютерные программы для перерасчета платежей, и коэффициенты автоматически учитываются при расчете.

А как же наши самодельные радиаторы или аккумуляторные сборки, когда жильцы самостоятельно добавляют секции к имеющемуся радиатору, при этом некоторые из них практически не греют. Вывод один, от самоделок придется избавляться.

Стоимость распределителя тепла и расчет тепла.

Стоимость распределителя тепла примерно в 10 раз меньше стоимости квартирного теплосчетчика. Распределители могут быть легко установлены на любой тип нагревательного устройства. Это основное преимущество. Благодаря этому стоимость комплекта приборов для квартиры приемлема даже при наличии в квартире нескольких стояков.

Теплораспределители подходят для всех систем отопления.

Расчет платы за отопление по показаниям распределителей тепла – это распределение общей суммы, уплаченной поставщику тепла, между отдельными квартирами пропорционально показаниям распределителей тепла. При этом наниматели квартир ежемесячно в течение года вносят платежи по фиксированным заранее рассчитанным и утвержденным тарифам, а расчет с поставщиком тепловой энергии производится согласно

Один-два раза в год снимают показания по квартирам, и по полученным показаниям распределяют общую сумму. По каждому арендатору отображается баланс между суммой его платежей по предварительным расценкам и его предполагаемой оплатой. Полученная сумма идет на компенсацию счетов за отопление в следующем году.

Таким образом, при наличии любого типа приборов индивидуального учета тепла расчеты за отопление производятся в зависимости от фактического потребления тепла в квартирах.

Напоследок сравним затраты на установку радиаторных термостатов и распределителей тепла.

Оборудование и расходы, Цена за штуку (из расчета 1$ – 60 руб.)

• Датчик-распределитель индивидуального учета ИНДИВ-3 с визуальным считыванием показаний с ЖК-дисплея
• Датчик-распределитель индивидуального учета ИНДИВ-3Р с дистанционной беспроводной передачей данных (радио)
• Установка термостата и измерительного датчика
• Годовая услуга по выставлению счетов за квартиру

В таблице указаны затраты на установку радиаторных термостатов и распределителей тепла

Межповерочный интервал теплораспределителей – 10 лет. Квартирные теплосчетчики – 5 лет.

Срок окупаемости установки теплораспределителей и радиаторных термостатов для двухкомнатной квартиры 1 год, при сроке службы термостата 30 лет, теплораспределителя 10 лет. У экономных жильцов этот срок будет еще короче.

Запомните основные правила организации квартирного учета с помощью распределителей тепла:

Терморегуляторы

• должны быть установлены на отопительных приборах.
• термостатами и распределителями тепла в здании должно быть оборудовано не менее 75% отапливаемых помещений.
• фактические затраты тепловой энергии на отопление жилого дома должны производиться по общему счетчику тепла.
№
• в жилищной организации перерасчеты платежей за жильцов должны быть организованы по показаниям общедомовых и квартирных приборов учета.

Парамонов Ю.О. ООО предприятие “Энергостром” 2017г.

В компании ТЕПЛОСТОК вы можете заказать радиаторные теплосчетчики (распределители). Мы рады предложить продукцию известного бренда INDIV, а также все необходимые комплектующие к ней на выгодных условиях.

Актуальность использования представленных моделей

Индивидуальный учет тепловой энергии позволяет экономить тепловую энергию и платить за нее в соответствии с фактическим потреблением. В системах с вертикальной разводкой используются радиаторные распределительные счетчики.

Представленные в нашем ассортименте модели соответствуют всем установленным требованиям и имеют межповерочный интервал 10 лет.

Базовые модели распределителей тепла

1. Версии INDIV-3 и INDIV-3R. Эти клапаны имеют один встроенный датчик температуры. В таких устройствах используется принцип накопления результирующего показания во времени со скоростью, определяемой выходным сигналом встроенного датчика.
2. Версии INDIV-3R2 и INDIV-3RD. Эти модели имеют 2 датчика температуры (поверхности нагревателя и окружающего воздуха). В распределителе INDIV-3R2 оба датчика встроены в корпус. В приборе НДИВ-3РД датчик температуры воздуха встроенный, а датчик поверхности нагревателя выносной.

Все типы клапанов позволяют сохранять и отображать результирующие показания в заданный день года. Приборы используются в системах внутреннего отопления.

Любой клапан может быть установлен на:

1. Секционный радиатор из литой стали или чугуна.
2. Алюминиевый радиатор.
3. Трубчатые и панельные радиаторы.
4. Трубные регистры.
5. Конвекторы.

Теплораспределитель решает следующие задачи:

1. Накопление показаний расхода.
2. Отображение показаний потребления за предыдущий год.
3. Индикация контрольной суммы для проверки.

Кроме того, клапан оснащен системой самодиагностики.

Технические характеристики INDIV-3:

1. Расчетный диапазон температур в системах теплоснабжения: 55-105 градусов Цельсия.
2. Начальная температура реперной точки: июнь-август: 40 градусов Цельсия, сентябрь-май: 30 градусов Цельсия.
3. Питание распределителя тепла: литиевая батарея.
4. Размеры: 40x76x25 мм.
5. Точность измерения клапана: соответствует европейскому стандарту EN834.

Преимущества заказа счетчиков тепла в нашей компании

1. Широкий выбор моделей. Вы можете заказать распределитель тепло как предыдущего, так и последнего поколения.
2. Оптимальная стоимость. Вы можете заказать любую модель клапана по выгодной цене со скидкой. Предлагаем оптовым и постоянным покупателям участие в специальных акциях.
3. Помощь в выборе. Наши специалисты готовы рассказать обо всех теплораспределителях и ответить на ваши вопросы.
4. Достаточный запас продуктов. У нас вы можете заказать счетчики тепла в любом необходимом количестве, не дожидаясь поставок от производителя.
5. Оперативная доставка. Вы можете начать использовать любого дистрибьютора в ближайшее время. Счетчики теплоснабжения транспортируются собственным транспортом компании по Москве и регионам.

Свяжитесь с нами! Управляйте теплом в современном формате и сокращайте расходы.

Кодовый номер	Описание	Цена (евро)	Эскиз
088х3330	Радиаторный счетчик-распределитель в компактном исполнении INDIV-5 с визуальным считыванием с ЖК-дисплея	30,83
088х3203	Компактный радиаторный счетчик-распределитель INDIV-3R с дистанционной беспроводной передачей данных (радио)	43,39

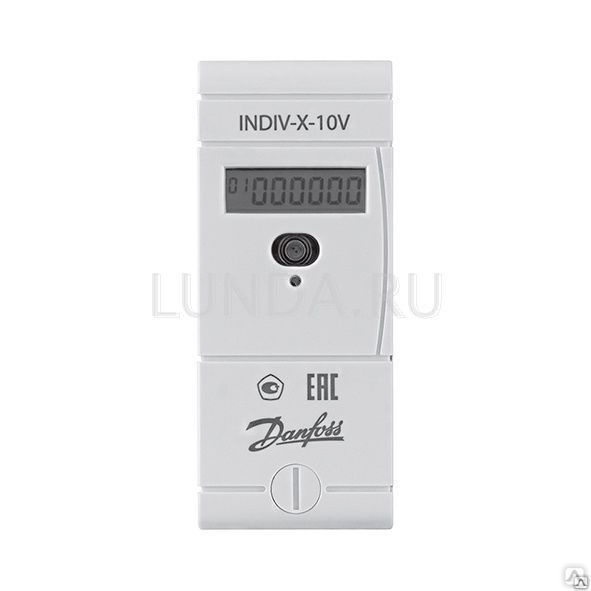

Радиаторный счетчик-распределитель нового поколения INDIV

Кодовый номер	Описание	Цена (евро)	Эскиз
187F0001	Радиаторный счетчик-распределитель в компактном исполнении с ЖК-дисплеем заменил INDIV-5	43,39

Кодовый номер	Описание	Цена (евро)	Эскиз
088х3250	Импульсный адаптер двухканальный INDIV PAD для подключения 2 счетчиков (вода, электричество, газ) с импульсным выходом	74,79
088х3251	Сетевой узел, стандартный с независимым источником питания NNB-Std	306,28
088х3257	Сетевой узел с коммуникационным модулем для дистанционного считывания с GSM-интерфейсом NNV-GSM (питание от сети)	1595,22
088х3254	Сетевой узел с коммуникационным модулем для дистанционного считывания с интерфейсом RS232 NNV-232 (питание от сети)	459,42
088х3256	Сетевой узел с коммуникационным модулем для дистанционного считывания с интерфейсом Ethernet NNV-IP (питание от сети)	1512,26

Принадлежности для настройки и чтения радио

Программное обеспечение радио

Кодовый номер	Описание	Цена (евро)
	Программа параметризации счетчиков Indmet
	Программа для чтения данных со счетчиков Indread
	Утилита Indserv для настройки и чтения данных из системы INDIV AMR
	Программа параметризации главного узла Indcomm, включая соединительный кабель

Комплект для монтажа счетчика-распределителя на чугунные секционные радиаторы

Зазор между секциями не более 34 мм

Кодовый номер	Описание	Цена (евро)	Эскиз
088х3211		1,32
088х3230	Т-образная гайка, 65 мм	0,85
	Болт M 4 x 35 мм
Стоимость комплекта

Зазор между секциями более 34 мм

Кодовый номер	Описание	Цена (евро)	Эскиз
088х3212	Термоадаптер, стандартный, 55 мм	1,32
088х3230	Т-образная гайка, 65 мм	0,85
	Болт M 4 x 35 мм
Стоимость комплекта

Комплект для монтажа счетчика-распределителя на панельные радиаторы

Кодовый номер	Описание	Цена (евро)	Эскиз
088х3211	Термоадаптер, стандартный, 40 мм	1,32
	Концевая гайка М 3 х 6 мм (необходимо заказывать 2 шт. на 1 счетчик)
	Болт приварной М 3 х 10 мм (нужно заказывать 2 шт. на 1 метр)
Стоимость комплекта

Комплект для монтажа счетчика-распределителя на конвекторы

Установка на “оребрение” (конвекторы “Универсал”, “Сантехпром-Авто”, КВ)

Кодовый номер	Описание	Цена (евро)	Эскиз
088х3211	Термоадаптер, стандартный, 40 мм	1,32
088х3270	Резьбовой стержень M 3 x 330 мм	2,81
	Гайка шлицевая М 3 мм (необходимо заказывать 2 шт. на 1 метр)
Стоимость комплекта

Установка на «рулет» (конвекторы «Аккорд», «Комфорт», «Прогресс»)

Кодовый номер	Описание	Цена (евро)	Эскиз
088х3211	Термоадаптер, стандартный, 40 мм	1,32
	Концевая гайка М 3 x 6 мм (необходимо заказывать 2 шт. на 1 метр)
	Болт приварной М 3 х 10 мм (нужно заказывать 2 шт. на 1 метр)
Стоимость комплекта

Комплект для монтажа счетчика-распределителя на трубчатые радиаторы

Кодовый номер	Описание	Цена (евро)	Эскиз
088х3211	Термоадаптер, стандартный, 40 мм	1,32
088х3241 или 088х3242	Т-образная гайка, 36 мм или 45 мм	6,96
	Болт M 4 x 35 мм
Стоимость комплекта

Комплект для монтажа счетчика-распределителя на алюминиевые радиаторы

Зазор между секциями не более 4 мм

Кодовый номер	Описание	Цена (евро)	Эскиз
088х3211	Термоадаптер, стандартный, 40 мм	1,32
	Болт-саморез С 4,2 х 25 мм (нужно заказывать 2 шт. на 1 метр)
Стоимость комплекта

Зазор между секциями более 4 мм

Кодовый номер	Описание	Цена (евро)	Эскиз
088х3211	Термоадаптер, стандартный, 40 мм	1,32
	Квадратные шпильки (нужно заказывать 2 шт на 1 метр)
	Винт М 3 х 25 мм (нужно заказывать 2 шт. на 1 метр)
Стоимость комплекта

Дополнительное оборудование

Кодовый номер	Описание	Цена (евро)

Danfoss indiv වෙතින් මහල් නිවාසයක් සඳහා තාප මීටරය. රේඩියේටර් කවුන්ටර-බෙදාහරින්නන්, තනි ගිණດම්කණ. අපගේ සමාගමෙහි තාප මීටර්-බෙදාහරින්නන් ඇණවුම් කිරීමේ වාසි

Индив 5 මීටරය එහි වැඩිදියුණු කරන ලද ලද ලද ලද ලද මිනුම් යනු රේඩියේටර් බෙදාහරින්නන් අතර එමඟින් ඔබට එක් තාප මිනුම් සංවිධානය කිරීමට ඉඩ සලසයි සලසයි. වෙනම මහල් නිවාසයක්. මෙම උපාංග සඳහා අදහස් කෙරේ සිරස් රැහැන්උණුසුම, එනම්, සියලුම නවීන බහු මහල් ගොඩනැගිලි සඳහා.

මෙහෙයුම් මූලධර්මය

Индив 5 තාප කාමරයේ රේඩියේටරය සහ වාතය අතර උෂ්ණත්ව වෙනස මැනීම සහ ලියාපදිංචි කිරීම සිදු කරයි. උෂ්ණත්ව සංවේදකය Danfoss Indiv 5 නඩුව තුළට ගොඩනගා ඇත. Температура 20 ° C මෙම සාමාන්යය Danfoss Indiv 5 හි යම් දෝෂයක් හඳුන්වා දෙයි, කෙසේ වෙතත්, මෙය එතරම් ගැටළුවක් නොවේ නොවේ. . නමුත් Индив 5 බෙදාහරින්නා තාප පරිවාරකයකින් ආවරණය වුවද ඉතිරි ගණනය කිරීම් උපරිම නිරවද්‍යතාවයකින් සිදු කෙරේ.

දත්ත LCD තිරය මත දර්ශනය වේ. Indiv 5 කියවීම් කෙසේද කෙසේද, තාක්‍ෂණයෙන් වූ පුද්ගලයෙකුට පවා පවා ගැටළු ඇති නොවේ. Количество просмотров:

• යාවත්කාලීන තොරතුරු;
• පෙර කාල පරිච්ඡේදයේ ප්රතිඵල පිළිබඳ දත්ත;
• වත්මන් Danfoss Indiv 5r චක්‍රයේ අවසන් දිනය;
• ක්රමාංකන සාධකය;
• චෙක්සම්, ආදිය.

සියලුම කිරීම් ස්වයංක්රීයව සිදු කරනු ලැබේ මෘදුකාංග amr සපයා කළමනාකරණ සමාගම, නිවස පිහිටා ඇති ශේෂ පත්රයේ.

රේඩියේටර් මත danfoss තාප ස්ථාපනය කිරීම ඉතා අපහසු අපහසු නොවේ. උපාංගය සවිකිරීමේ භාවිතා කරමින් උණුසුම් උපකරණවල මතුපිටට සවි කර ඇත. නිශ්චිත උපාංග ස්ථාපන නීති සම්බන්ධයෙන් සම්බන්ධයෙන් සම්බන්ධයෙන් නිෂ්පාදකයාගේ නිෂ්පාදකයාගේ දැඩි ලෙස ලෙස පිළිපැදීම වැදගත් වේ. සමහර විට බැටරියේ රේඩියේටර් මීටර බෙදාහරින්නා බෙදාහරින්නා බෙදාහරින්නා සවි සවි නොහැකි වූ වූ තත්වයක් පැන නගී. එවැනි අවස්ථාවන්හිදී, ඔබට කේබලයක් සහිත දුරස්ථ සංවේදකයක් ස්ථාපනය කිරීමට සහ ගොඩනඟන ලද එක අක්රිය සිදුවනු ඇත ඇත. මෙම විසඳුමසාමාන්යයෙන් සහිත ඒකක සඳහා අදහස් කෙරේ.

කවුන්ටරය ස්ථාපනය කර ඇති ඇති ඇති ඩිස්පෙන්සරයේ ඩිස්පෙන්සරයේ ඔබේ අයවැයට අයවැයට දැඩි බලපාන්නේ නැත. කෙසේ වෙතත්, උපකරණයක් ගැනීම වටී වන්නේ නිවාස සමාගම විසින් තනි පුද්ගල සහ පොදු නිවාස උපකරණවල කියවීම් අනුව සුදුසු නැවත ගණනය සංවිධානය කර ඇති විට පමණි. මෙය සිදු සඳහා සඳහා, එවැනි සහ බෙදාහරින්නන් අවම වශයෙන් මහල් නිවාසවලින් අඩක්වත් නැගී සිටීම අවශ්ය වේ. මොස්කව්හි සහ ස්ථානවල ස්ථානවල indiv 5r මිලදී යුතු ස්ථානය ගැන ඔබ ඔබ උනන්දු නම් ප්රයෝජනවත් තොරතුරුඋපකරණ, අපි අපගේ අඩවියේ අඩවියේ එනතුරු බලා සිටිමු සිටිමු.

Индив 5 метра සහ වැඩිදියුණු කරන ලද ලද ලද ලද ලද ඔබට යනු එක් එක් නිවාස සඳහා තාප මිනුම් කිරීමට ඔබට ඉඩ සලසන රේඩියේටර් බෙදාහරින්නන් වේ වේ. මෙම උපකරණ තාප බෙදාහැරීම සහිත ගොඩනැගිලි සඳහා අදහස් කෙරේ, එනම් නවීන බහු ගොඩනැගිලි සියල්ලම පාහේ.

මෙහෙයුම් මූලධර්මය

Индив 5 තාප කාමරයේ රේඩියේටරය සහ වාතය අතර උෂ්ණත්ව වෙනස මැනීම සහ ලියාපදිංචි කිරීම සිදු කරයි. උෂ්ණත්ව සංවේදකය Danfoss Indiv 5 නඩුව තුළට ගොඩනගා ඇත. Температура 20 ° C මෙම සාමාන්යය Danfoss Indiv 5 හි යම් දෝෂයක් හඳුන්වා දෙයි, කෙසේ වෙතත්, මෙය එතරම් ගැටළුවක් නොවේ නොවේ. . නමුත් Индив 5 බෙදාහරින්නා තාප පරිවාරකයකින් ආවරණය වුවද ඉතිරි ගණනය කිරීම් උපරිම නිරවද්‍යතාවයකින් සිදු කෙරේ.

දත්ත LCD තිරය මත දර්ශනය වේ. Indiv 5 කියවීම් කෙසේද කෙසේද, තාක්‍ෂණයෙන් වූ පුද්ගලයෙකුට පවා පවා ගැටළු ඇති නොවේ. Количество просмотров:

• යාවත්කාලීන තොරතුරු;
• පෙර කාල පරිච්ඡේදයේ ප්රතිඵල පිළිබඳ දත්ත;
• වත්මන් Danfoss Indiv 5r චක්‍රයේ අවසන් දිනය;
• ක්රමාංකන සාධකය;
• චෙක්සම්, ආදිය.

සියළුම කිරීම් ස්වයංක්‍රීයව සිදු කරනු ලබන්නේ නිවස පිහිටා ඇති ශේෂ පත්‍රයේ කළමනාකරණ විසින් සපයනු ලබන ලබන amr මෘදුකාංගය මගිනි.

සවි කිරීම

රේඩියේටර් මත danfoss තාප ස්ථාපනය කිරීම ඉතා අපහසු අපහසු නොවේ. උපාංගය සවිකිරීමේ භාවිතා කරමින් උණුසුම් උපකරණවල මතුපිටට සවි කර ඇත. නිශ්චිත උපාංග ස්ථාපන නීති සම්බන්ධයෙන් සම්බන්ධයෙන් සම්බන්ධයෙන් නිෂ්පාදකයාගේ නිෂ්පාදකයාගේ දැඩි ලෙස ලෙස පිළිපැදීම වැදගත් වේ. සමහර විට බැටරියේ රේඩියේටර් මීටර බෙදාහරින්නා බෙදාහරින්නා බෙදාහරින්නා සවි සවි නොහැකි වූ වූ තත්වයක් පැන නගී. එවැනි අවස්ථාවන්හිදී, ඔබට කේබලයක් සහිත දුරස්ථ සංවේදකයක් ස්ථාපනය කිරීමට සහ ගොඩනඟන ලද එක අක්රිය සිදුවනු ඇත ඇත. මෙම විසඳුම ආවරණයක් සහිත ඒකක සඳහා අදහස් කෙරේ.

කවුන්ටරය ස්ථාපනය කර ඇති ඇති ඇති ඩිස්පෙන්සරයේ ඩිස්පෙන්සරයේ ඔබේ අයවැයට අයවැයට දැඩි බලපාන්නේ නැත. කෙසේ වෙතත්, උපකරණයක් ගැනීම වටී වන්නේ නිවාස සමාගම විසින් තනි පුද්ගල සහ පොදු නිවාස උපකරණවල කියවීම් අනුව සුදුසු නැවත ගණනය සංවිධානය කර ඇති විට පමණි. මෙය සිදු සඳහා සඳහා, එවැනි සහ බෙදාහරින්නන් අවම වශයෙන් මහල් නිවාසවලින් අඩක්වත් නැගී සිටීම අවශ්ය වේ. ඔබ මොස්කව්හි Indiv 5r මිලදී යුතු ස්ථානය සහ උපකරණ පිළිබඳ වෙනත් ප්රයෝජනවත් තොරතුරු ගැන උනන්දුවක් නම් නම්, අපි අපගේ වෙබ් අඩවියේ ඔබ බලා සිටිමු.

“Teplostok” සමාගම තුළ රේඩියේටර් තාප තාප මීටර් (බෙදාහරින්නන්) ඇණවුම් හැකිය හැකිය. නිෂ්පාදන පිරිනැමීමට සතුටු වෙමු සුප්රසිද්ධ වෙළඳ නාමය නාමය සහ සියල්ල අවශ්ය උපාංගඇය වෙනුවෙන් හිතකර කොන්දේසි මත. ඉදිරිපත් කරන ලද ආකෘති භාවිතා කිරීමේ අදාළත්ව0ය 900ය තනි මැනීම ඉතිරි කරයි තාප ශක්තියසහ සැබෑ පරිභෝජනය අනුව එය ගෙවන්න. සිරස් රැහැන් පද්ධතිවල පද්ධතිවල, රේඩියේටර් මීටර්-බෙදාහරින්නන් භාවිතා වේ. අපගේ ඉදිරිපත් කර ඇති ආකෘති සියල්ලටම අනුරූප වේ ස්ථාපිත අවශ්යතාසහ වසර 10 ක පරතරයක් ඇත ඇත. තාප බෙදාහරින්නන්ගේ මූලික ආකෘති INDIV-3 සහ INDIV-3R අනුවාද. මෙම බෙදාහරින්නන්ට එක් ඉදිකළ උෂ්ණත්ව සංවේදත෶ක ක. එවැනි උපකරණ ලද සංවේදකයේ ප්රතිදාන සංඥාව මගින් තීරණය කරනු ලබන අනුපාතයකින් කාලයත් ප්රතිඵල කියවීම සමුච්චය කිරීමේ මූලධර්මය භාවිතා කරයි. INDIV-3R2 и INDIV-3RD. මෙම මාදිලිවල සංවේදක 2 ක් ඇත (මතුපිට තාපකයසහ අවට වාතය). INDIV-3R2 බෙදාහරින්නා තුළ, සංවේදක දෙකම නිවාස තුළට සා දා. Ndiv-3rd උපාංගයේ, වායු සංවේදකය ඉදි කර ඇති අතර, තාපක මතුපිට සංවේදකය දුරස්ථ වේ. සියලුම කපාට මතක තබා ගැනීමට සහ එහි ප්‍රතිඵලය වන කියවීම වසරේ සැකසූ දිනයක ප්‍රදර්ශනය කිරීමට ඉඩ සලසයි. උපාංග භාවිතා වේ අභ්යන්තර පද්ධතිඋණුසුම් කිරීම. Номер телефона: වාත්තු හෝ වාත්තු යකඩ වලින් සාදන සාදන ලද අංශ රේඩියේටර්. ඇලුමිනියම් බැටරිඋණුසුම් කිරීම. නල සහ පැනල් රේඩියේටර්. පයිප්ප රෙජිස්ටර්. Конвекторы. තාප බෙදාහරින්නා පහත සඳහන් කාර්යයන් විසඳයි: පරිභෝජන කියවීම් සමුච්චය කිරීම. . . මීට අමතරව, බෙදාහරින්නා ස්වයං පරීක්ෂණ පද්ධතියකින් සමන්විත වේ. පිරිවිතර INDIV-3: තාප සැපයුම් සැලසුම් උෂ්ණත්ව පරාසය පරාසය: සෙල්සියස් අංශක 55-105. ආරම්භක යොමු උෂ්ණත්වය: ජූනි-අගෝස්තු: සෙල්සියස් අංශක 40, සැප්තැම්බර්-මැයි: සෙල්සියස් 30. . Размер: 40x76x25 пикселей. බෙදාහරින්නාගේ මිනුම් නිරවද්‍යතාවය: යුරෝපීය සම්මත en834 සමඟ අනුකූල වේ. අපගේ තාප මීටර් මීටර්-බෙදාහරින්නන් ඇණවුම් වාසි වාසි පුළුල් පරාසයක මාදිලි. ඔබට පෙර නවතම පරම්පරාවේ තාප බෙදාහරින්නෙකු ඇණවුම් කළ හැකිය. ප්රශස්ත පිරිවැය. ඔබට ඕනෑම ආකෘතියක් ඇණවුම් කළ හැකිය හිතකර මිලවට්ටම් සහිතව. අපි තොග නිත්‍ය පාරිභෝගිකයින්ට විශේෂ ප්‍රවර්ධන සඳහා සහභාගී වීම පිරිනමයි. තෝරාගැනීමේදී උදව් කරන්න. අපගේ විශේෂඥයින් තාප බෙදාහරින්නන් ගැන ඔබට පැවසීමට සහ ඔබේ ප්රශ්නවලට පිළිතුරු දීමට සූදානම්ය. ප්‍රමාණවත් නිෂ්පාදන තොගයක්. ඔබට ඕනෑම අපෙන් තාප මීටර ඇණවුම් කළ හැකිය අවශ්ය ප්රමාණයනිෂ්පාදකයාගෙන් බෙදාහැරීම් සඳහා දිගු සිටීමකින් තොරව. ඉක්මන් භාරදීම. නුදුරු අනාගතයේදී ඕනෑම බෙදාහරින්නෙකු භාවිතා කිරීමට පටන් ගත හැකිය. තාප මීටර්-බෙදාහරින්නන් කිරීම මොස්කව්හි සහ කලාපවල සමාගමේම ප්රවාහනය විසින් සිදු කරනු ලැබේ. අප අමතන්න! නවීන ආකෘතියකින් තාපය පාලනය කිරීම සහ පිරිවැර අඩ෸ අඒ෸ කේත අංකය විස්තර මිල (евро) ස්කීච් 088х3330 LCD සංදර්ශකයෙන් කියවීමක් සහිත සංයුක්ත රේඩියේටර් මීටර බෙදාහරින්නා-බෙදාහරින්නා Indiv-5 30,83 088х3203 දුරස්ථ රහිත දත්ත සම්ප්‍රේෂණය සම්ප්‍රේෂණය (රේඩියෝ) සහිත සංයුක්ත රේඩියේටර් මීටර-බෙදාහරින්නා Indiv-3R 43,39 රේඩියේටර් මීටර්-බෙදාහරින්නා Indiv නව පරම්පරාව කේත අංකය විස්තර මිල (евро) ස්කීච් 187F0001 LCD සංදර්ශකයක් සංයුක්ත සැලසුමක මීටර් බෙදාහැරීමේ රේඩියේටරය රේඩියේටරය indiv-5 ප්‍රතිස්ථාපනය ඇත ඇත. 43,39 කේත අංකය විස්තර මිල (евро) ස්කීච් 088х3250 නාලිකා ස්පන්දන ඇඩප්ටරය ඇඩප්ටරය Индив Pad මීටර් 2 (ජලය, විදුලිය, ගෑස්) ස්පන්දන සමඟ සම්බන්ධ කිරීම සඳහා සඳහා 74,79 088х3251 ජාල නෝඩය, ස්වාධීන බල සැපයුමක් සහිත සම්මත NNB-Std 306,28 088х3257 GSM අතුරුමුහුණත NNV-GSM (ප්‍රධාන බලයෙන් ක්‍රියාත්මක) සමඟ කියවීම සඳහා සන්නිවේදන මොඩියුලය සහිත ජාල නෝඩය 1595,22 088х3254 RS232 අතුරුමුහුණත NNV-232 සමඟ කියවීම සඳහා සන්නිවේදන මොඩියුලය සහිත ජාල නෝඩය (ප්‍රධාන බලයෙන් ක්‍රියාත්මක වේ) 459,42 088х3256 ඊතර්නෙට් අතුරුමුහුණත nnv-ip (ප්‍රධාන බලයෙන් ක්‍රියාත්මක වන) සමඟ දුරස්ථ සඳහා සන්නිවේදන මොඩියුලය සහිත ජාල නෝඩය 1512,26 ගුවන්විදුලි පද්ධති මෘදුකාංග කේත අංකය විස්තර මිල (евро) Indmet මීටර් සඳහා පරාමිතිකරණ වැඩසටහන කවුන්ටර Indread වෙතින් දත්ත කියවීම සඳහා වැඩසටහන INDIV AMR පද්ධතියෙන් දත්ත සැකසීම සහ කියවීම සඳහා Indserv මෙව 300ව සම්බන්ධක ඇතුළුව ඇතුළුව indcomm ප්‍රධාන නෝඩය නෝඩය සඳහා පරාමිතිකරණ වැඩසටහන වාත්තු-යකඩ අංශ රේඩියේටර් මීටර් බෙදාහරින්නා සවි කිරීම සඳහා කට්ටලය කොටස් අතර පරතරය 34 мм ට වඩා වැඩි නොවේ කේත අංකය විස්තර මිල (евро) ස්කීච් 088х3211 1,32 088х3230 Т-образная гайка, 65 мм 0,85 බෝල්ට් එම් 4 x 35 මි. මී කට්ටල පිරිවැය 34 мм ට වැඩි කොටස් අතර පරතරය කේත අංකය විස්තර මිල (евро) ස්කීච් 088х3212 තාප ඇඩප්ටරය, සම්මත, 55 මි.මී 1,32 088х3230 Т-образная гайка, 65 мм 0,85 බෝල්ට් එම් 4 x 35 මි.මී කට්ටල පිරිවැය පැනල් රේඩියේටර් මත මීටර්-බෙදාහරින්නා කිරීම සඳහා කට්ටලය කේත අංකය විස්තර මිල (евро) ස්කීච් 088х3211 තාප ඇඩප්ටරය, සම්මත, 40 මි. මී 1,32 ටේල් නට් M 3 x 6 මි.මී. වෙල්ඩින් බෝල්ට් M 3 x 10 мм (මීටර 1 ක් සඳහා 2 шт. ඇණවුම් කිරීමට වේ වේ) කට්ටල පිරිවැය Консультанты මත මීටර්-බෙදාහරින්නා කිරීම සඳහා කට්ටලය “Сантехпром-Авто”, КВ (конвекторы “Универсал”, “Сантехпром-Авто”, КВ) කේත අංකය විස්තර මිල (евро) ස්කීච් 088х3211 තාප ඇඩප්ටරය, සම්මත, 40 මි. මී 1,32 088х3270 කැපුම් සැරයටිය M 3 x 330 මි.මී 2,81 කාස්ටලේටඩ් නට් M 3 මි.මී. (2 шт. ඇණවුම් කිරීමට අවශ්‍ය වේ) කට්ටල පිරිවැය “калач” මත ස්ථාපනය කිරීම (конвекторы “Аккорд”, “Комфорт”, “Прогресс”) කේත අංකය විස්තර මිල (евро) ස්කීච් 088х3211 තාප ඇඩප්ටරය, සම්මත, 40 මි. මී 1,32 ටේල් නට් M 3 x 6 мм (2 шт. ඇණවුම් කිරීම අවශ්‍ය ව0003) гайка M 3 x 10 мм (2 гайки) කට්ටල පිරිවැය නල රේඩියේටර් මත මීටර්-බෙදාහරින්නා කිරීම සඳහා කට්ටලය කේත අංකය විස්තර මිල (евро) ස්කීච් 088х3211 තාප ඇඩප්ටරය, සම්මත, 40 මි. මී 1,32 088х3241 හෝ 088х3242 Т-образная гайка, 36 мм හෝ 45 мм 6,96 බෝල්ට් එම් 4 x 35 මි.මී කට්ටල පිරිවැය ඇලුමිනියම් රේඩියේටර් මත මීටර්-බෙදාහරින්නා කිරීම සඳහා කට්ටලය කොටස් අතර පරතරය 4 мм ට වඩා වැඩි නොවේ කේත අංකය විස්තර මිල (евро) ස්කීච් 088х3211 තාප ඇඩප්ටරය, සම්මත, 40 මි. මී 1,32 ස්වයං-කිරි කැපීමේ C 4,2 x 25 мм (මීටර 1 ක් සඳහා 2 шт. ඇණවුම් කිරීම වේ වේ) කට්ටල පිරිවැය 4 мм ට වැඩි කොටස් අතර පරතරය කේත අංකය විස්තර මිල (евро) ස්කීච් 088х3211 තාප ඇඩප්ටරය, සම්මත, 40 මි.මී 1,32 හතරැස් ස්ටුඩ් (කවුන්ටරයකට 2 шт. ) Винт M 3 x 25 мм (1 шт., 2 шт., 2 шт.) කට්ටල පිරිවැය විකල්ප උපකරණ කේත අංකය විස්තර මිල (евро)

Учет тепла с помощью квартирных распределителей. Счетчики-распределители радиаторные, индивидуальный учет Комплект для монтажа счетчика-распределителя на трубчатые радиаторы

Счетчик Индив 5 и его усовершенствованная модификация Индив 5р – радиаторные распределители, позволяющие организовать учет тепла для каждой отдельной квартиры. Эти устройства предназначены для зданий с вертикальной разводкой отопления, то есть практически для всех современных многоэтажных домов.

Принцип действия

Теплосчетчик Indiv 5 измеряет и регистрирует разницу температур между радиатором и воздухом в помещении. Датчик температуры встроен в корпус Danfoss Indiv 5. Температура воздуха запрограммирована как постоянное значение 20°C. Такое усреднение вносит некоторую погрешность в показания Danfoss Indiv 5, однако это не является серьезной проблемой. Но остальные расчеты будут произведены с максимальной точностью, даже если распределительный счетчик Индив 5 будет закрыт теплоизоляцией.

Данные отображаются на ЖК-экране. С тем, как снять показания Индив 5, не возникнет проблем даже у человека, далекого от техники. На мониторе поочередно отображаются:

• актуальная информация;
• данные по результатам предыдущего временного периода;
• дата окончания текущего цикла Danfoss Indiv 5r;
калибровочный коэффициент
• ;
• контрольная сумма и т. д.

Все расчеты осуществляются автоматически с помощью программного обеспечения АМР, предоставляемого управляющей компанией, на балансе которой находится дом.

Установка теплосчетчика Danfoss на радиатор не представляет особой сложности. Устройство крепится к поверхностному отопительному оборудованию с помощью монтажного комплекта. Важно строго соблюдать инструкции производителя Indiv 5 относительно правил установки конкретных устройств. Иногда возникает ситуация, когда нет возможности закрепить распределитель счетчика радиатора Индив 5 на поверхности аккумулятора. В таких случаях придется установить выносной датчик с соединительным кабелем и отключить встроенный. Это решение обычно предназначено для агрегатов с кожухом.

Цена диспенсера Indiv 5, установленного на прилавке, не сильно ударит по вашему бюджету. Однако приобретать прибор стоит только тогда, когда ЖЭК организовала соответствующий перерасчет по показаниям индивидуальных и общедомовых приборов учета. Для этого необходимо, чтобы такие регуляторы и распределители стояли как минимум в половине квартир. Если вас интересует, где купить Индив 5р в Москве и другое полезное информационное оборудование, ждем вас на нашем сайте.

Приборы распределения тепловой энергии электронные ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 предназначены для измерения температуры теплоприемной металлической пластины, закрепленной на поверхностном нагревателе и представляющей результат измерений на накопительной основе в виде интеграла по времени (формула /1/), пропорционального тепловой энергии, выделяемой нагревателем.

Описание

Принцип действия устройств распределения электронной тепловой энергии ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 основан на измерении температуры tм теплоприемной металлической пластины, закрепленной на поверхности нагревателя . Измеренная температура используется для расчета разности температур At =(tm – 20) °C и вычисления интеграла по времени. Прибор отображает полученное безразмерное интегральное значение, на основании которого можно рассчитать относительную долю теплоотдачи данного нагревателя в системе коллективного отопления. Электронные устройства распределения тепла ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 представлены на рисунке 1. Все модификации имеют идентичный внешний вид.

Рисунок 1.

Конструкция устройств распределения электронной тепловой энергии ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 представляет собой неразборный пластмассовый корпус с прозрачным окошком-индикатором на лицевой стороне. Датчик температуры располагается либо внутри корпуса у задней стенки и соединяется с теплопроводом, прижатым к теплоприемной металлической пластине из алюминиевого сплава, либо на крепежной шайбе выносного кабеля длиной 1,5 или 2,5 м. Теплоприемная металлическая пластина снабжена отверстиями для крепления к поверхности нагревателя. Версии INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (передатчик) для передачи записанных данных в системную радиосеть посредством однонаправленной радиосвязи (беспроводная шина M-Bus, совместимая со стандартами EN 13757-3 и EN 13757-4). ). Версии ИНДИВ-5Р и ИНДИВ-5Р-1 отличаются составом монтажного комплекта.

Устройства распределения тепловой энергии электронные ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 включают в себя источник питания и микропроцессор с кварцевым генератором, измеряющий сопротивление датчика температуры, необходимые расчеты и контроль показаний буквенно-цифрового жидкокристаллического дисплея.

Индикация электронных устройств распределения тепла ИНДИВ-5,

ИНДИВ-5Р, ИНДИВ-5Р-1 формируется по алгоритму:

rt(t) – 20 li5

и если т

где tz – начальная температура – температура, выше которой начинается процесс интегрирования, °С,

R – скорость нарастания отображаемого показания, 1/ч

Время в часах.

Для крепления электронных теплораспределительных устройств ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 с внутренним термометром на радиаторах различного исполнения специализированные монтажные комплекты. При установке корпус фиксируется на теплоприемной металлической пластине специальной пломбой-защелкой, исключающей несанкционированный доступ к органам распределителя и элементам крепления. Шайба выносного термометра крепится к обогревателю с помощью винта и закрывается защитной крышкой, а корпус устанавливается на стене помещения.

Дисплей прибора в режиме измерения производит автоматическую смену показаний и отображает следующие значения (в скобках указана продолжительность индикации в секундах):

Текущая скорость нарастания отображаемой выборки (2 с )

Тест дисплея (все включено) (0,5 с)

Тест дисплея (все выключено) (0,5 с)

Дата (2 с)

Интегральное значение текущей даты (мигает) (5 с)

Контрольная сумма (2 с)

Поверочный коэффициент (1 с)

Информация о наличии и типе радиоканала, используемом алгоритме и типе датчика (встроенный или выносной).

В зависимости от типа операции на дисплее также отображаются различные специальные индикаторы, указывающие на определенные состояния устройства, включая коды ошибок.

Приборы ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 могут использоваться со следующими типами обогревателей:

Радиаторы пластинчатые;

Трубчатые радиаторы;

Панельные радиаторы с горизонтальным и вертикальным потоком воды;

Радиаторы с внутренними заслонками в трубе;

Конвекторы.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении прибора и не может быть прочитано и изменено.

Таблица 1

если t > tz, то R =

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты микропрограммы от непреднамеренных и преднамеренных модификаций

А по МИ 3286-2010.

Внешнее программное обеспечение, устанавливаемое на ПК, не является метрологически значимым и предназначено для визуализации, хранения и обработки данных.

Технические условия

Приборы метрологические и технические ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 приведены в таблице 2.

таблица 2

Характеристика	Характеристическое значение
Диапазон температур отопителя (температура в месте установки)	от 30 до 105 °С
Начальная температура tz	40 °С – июнь, июль и август 30 °С – во все остальные месяцы года
Пределы допускаемой относительной погрешности измерения, %	при 5°С
	при 10 °С
	при 15 °С
	при 40 °С
Масса, не более
	Литиевая батарея 3 В
Тип дисплея	жидкокристаллический дисплей 5 цифр (00000. ..99999)
Температура хранения и транспортировки	от – 60 до + 50 °С
Срок службы (типовой)	10 лет + 15 месяцев

Знак утверждения типа

Знак утверждения типа наносится типографским способом на паспорт и титульный лист инструкции по эксплуатации, а также офсетным способом на корпус ИНДИВ-5, ИНДИВ-5R, ИНДИВ-5R -1 устройство.

Комплектность

Комплектность средства измерений приведена в таблице 3. Таблица 3

Поверка

проводится по методике, приведенной в разделе 9 «Поверка» документа «Устройства для распределения тепловой энергии электронные ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1.Руководство по эксплуатации», утверждено ГКИ ГУ ФБУ «Ростест-Москва» 12.07.2012 г.

Основные средства проверки:

Климатическая камера. Диапазон температур от 15 до 80 °С; нестабильность поддержания температуры ± 0,5 °С;

Термометр сопротивления платиновый вибростойкий эталонный ПТСВ 3-го разряда; Измеритель температуры многоканальный прецизионный МИТ 8. 10, Ат= ±(0,0035 + 10-5 t) °С

Сведения о методах измерений

Сведения о методах измерений содержатся в документе «Устройства распределения тепловой энергии электронные ИНДВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1. Руководство».

Нормативно-технические документы, устанавливающие требования к электронным устройствам теплораспределения ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1

1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия.»

2 Техническая документация производителя Danfoss GmbH, Германия.

при осуществлении торговых и товарообменных операций

В компании «ТЕПЛОСТОК» вы можете заказать радиаторные теплосчетчики (распределители). Мы рады предложить продукцию известного бренда INDIV, а также все необходимые комплектующие к ней на выгодных условиях.

Актуальность использования представленных моделей

Индивидуальный учет тепловой энергии позволяет экономить тепловую энергию и платить за нее в соответствии с фактическим потреблением. В системах с вертикальной разводкой используются радиаторные счетчики-распределители.

Представленные в нашем ассортименте модели соответствуют всем установленным требованиям и имеют межповерочный интервал 10 лет.

Базовые модели распределителей тепла

1. Версии INDIV-3 и INDIV-3R. Эти распределители имеют один встроенный датчик температуры. В таких устройствах используется принцип накопления результирующего показания во времени со скоростью, определяемой выходным сигналом встроенного датчика.
2. Версии INDIV-3R2 и INDIV-3RD. Эти модели имеют 2 датчика температуры (поверхности нагревателя и окружающего воздуха). В распределителе INDIV-3R2 оба датчика встроены в корпус. В приборе НДИВ-3РД датчик температуры воздуха встроенный, а датчик поверхности нагревателя выносной.

Клапаны всех типов позволяют запоминать и отображать полученные показания в заданный день года. Приборы используются в системах внутреннего отопления.

Любой дистрибьютор может быть установлен на:

1. Секционный радиатор из литой стали или чугуна.
2. Алюминиевый нагревательный элемент.
3. Трубчатые и панельные радиаторы.
4. Трубные регистры.
5. Конвекторы.

Теплораспределитель решает следующие задачи:

1. Накопление показаний расхода.
2. Индикация показаний потребления за предыдущий год.
3. Индикация контрольной суммы для проверки.

Кроме того, распределитель оснащен системой самодиагностики.

Технические характеристики INDIV-3:

1. Расчетный диапазон температур в системах теплоснабжения: 55-105 градусов Цельсия.
2. Начальная эталонная температура: июнь-август: 40 градусов Цельсия, сентябрь-май: 30 градусов Цельсия.
3. Питание распределителя тепла: литиевая батарея.
4. Размеры: 40x76x25 мм.
5. Точность измерения распределителя: соответствует европейскому стандарту EN834.

Преимущества заказа теплосчетчиков-распределителей в нашей компании

1. Широкий выбор моделей. Вы можете заказать теплораспределитель как предыдущего, так и последнего поколения.
2. Оптимальная стоимость. Вы можете заказать любую модель распределителя по выгодной цене со скидкой. Предлагаем оптовым и постоянным покупателям участие в специальных акциях.
3. Помогите с выбором. Наши специалисты готовы рассказать обо всех теплораспределителях и ответить на ваши вопросы.
4. Достаточный запас продуктов. У нас вы можете заказать счетчики тепла в любом необходимом количестве без длительного ожидания поставок от производителя.
5. Оперативная доставка. Вы можете начать использовать любого дистрибьютора в ближайшее время. Перевозка теплосчетчиков-распределителей осуществляется собственным транспортом компании по Москве и регионам.

Свяжитесь с нами! Управляйте теплом в современном формате и сокращайте расходы.

кодовый номер	Описание	Цена (евро)	Эскиз
088х3330	Компактный радиаторный счетчик-распределитель INDIV-5 с визуальным считыванием с ЖК-дисплея	30,83
088х3203	Малогабаритный радиаторный счетчик-распределитель ИНДИВ-3Р с дистанционной беспроводной передачей данных (радио)	43,39

Радиаторный счетчик-распределитель INDIV нового поколения

кодовый номер	Описание	Цена (евро)	Эскиз
187F0001	Счетчик-распределитель-радиатор в компактном исполнении с ЖК-дисплеем пришел на смену INDIV-5	43,39

кодовый номер	Описание	Цена (евро)	Эскиз
088х3250	Двухканальный импульсный адаптер INDIV PAD для подключения 2 счетчиков (вода, электричество, газ) с импульсным выходом	74,79
088х3251	Сетевой узел, стандартный с независимым источником питания NNB-Std	306,28
088х3257	Сетевой узел с коммуникационным модулем для дистанционного считывания с GSM-интерфейсом NNV-GSM (питание от сети)	1595,22
088х3254	Сетевой узел с коммуникационным модулем для дистанционного считывания с интерфейсом RS232 NNV-232 (питание от сети)	459,42
088х3256	Сетевой узел с коммуникационным модулем для дистанционного считывания с интерфейсом Ethernet NNV-IP (питание от сети)	1512,26

Принадлежности для настройки и считывания радиосигнала

Программное обеспечение радиосистемы

кодовый номер	Описание	Цена (евро)
	Программа параметризации для счетчиков Indmet
	Программа для чтения данных со счетчиков Indread
	Инструмент Indserv для настройки и считывания данных из системы INDIV AMR
	Программа параметризации основного сетевого узла Indcomm, включая соединительный кабель

Комплект для монтажа счетчика-распределителя на чугунные секционные радиаторы

Зазор между секциями не более 34 мм

кодовый номер	Описание	Цена (евро)	Эскиз
088х3211		1,32
088х3230	Т-образная гайка, 65 мм	0,85
	Болт M 4 x 35 мм
Стоимость комплекта

Зазор между секциями более 34 мм

кодовый номер	Описание	Цена (евро)	Эскиз
088х3212	Термоадаптер, стандартный, 55 мм	1,32
088х3230	Т-образная гайка, 65 мм	0,85
	Болт M 4 x 35 мм
Стоимость комплекта

Комплект для монтажа счетчика-распределителя на панельные радиаторы

кодовый номер	Описание	Цена (евро)	Эскиз
088х3211	Термоадаптер, стандартный, 40 мм	1,32
	Концевая гайка M 3 x 6 мм (необходимо заказывать 2 шт. на метр)
	Сварной болт M 3 x 10 мм (необходимо заказывать 2 шт. на 1 метр)
Стоимость комплекта

Комплект для монтажа счетчика-распределителя на конвекторы

Крепление на “плавники” (конвекторы “Универсал”, “Сантехпром-Авто”, КВ)

кодовый номер	Описание	Цена (евро)	Эскиз
088х3211	Термоадаптер, стандартный, 40 мм	1,32
088х3270	Режущий стержень M 3 x 330 мм	2,81
	Корончатая гайка М 3 мм (необходимо заказывать 2 шт. на метр)
Стоимость комплекта

Установка на “калач” (конвекторы “Аккорд”, “Комфорт”, “Прогресс”)

кодовый номер	Описание	Цена (евро)	Эскиз
088х3211	Термоадаптер, стандартный, 40 мм	1,32
	Концевая гайка M 3 x 6 мм (необходимо заказывать 2 шт. на метр)
	Сварной болт M 3 x 10 мм (заказывается 2 шт. на метр)
Стоимость комплекта

Комплект для монтажа счетчика-распределителя на трубчатые радиаторы

кодовый номер	Описание	Цена (евро)	Эскиз
088х3211	Термоадаптер, стандартный, 40 мм	1,32
088х3241 или 088х3242	Т-образная гайка, 36 мм или 45 мм	6,96
	Болт M 4 x 35 мм
Стоимость комплекта

Комплект для монтажа счетчика-распределителя на алюминиевые радиаторы

Зазор между секциями не более 4 мм

кодовый номер	Описание	Цена (евро)	Эскиз
088х3211	Термоадаптер, стандартный, 40 мм	1,32
	Болт-саморез C 4,2 x 25 мм (необходимо заказывать 2 шт. на 1 метр)
Стоимость комплекта

Зазор между секциями более 4 мм

кодовый номер	Описание	Цена (евро)	Эскиз
088х3211	Термоадаптер, стандартный, 40 мм	1,32
	Квадратные шпильки (необходимо заказывать по 2 шт. на стойку)
	Винт M 3 x 25 мм (необходимо заказывать 2 шт. на 1 метр)
Стоимость комплекта

Дополнительное оборудование

кодовый номер	Описание	Цена (евро)

Теплораспределители еще мало распространены в нашей стране, хотя в Европе они используются в промышленных масштабах с 70-х годов, а количество установленных теплораспределителей исчисляется десятками миллионов. Мы пока не производим эти устройства, хотя уже имеем опыт их использования.

Принцип работы распределителей.

На фото термостат и радиатор, установленные в квартире. Распределитель каждые 3-4 минуты измеряет температуру поверхности радиатора в одной конкретной точке и записывает разницу температур поверхности радиатора и воздуха в помещении в энергонезависимую память. В результате теплота соответствует количеству тепла, отданному радиатором за прошедший период, измеряемому в условных единицах. Это условно, показания теплораспределителя при пересчете умножаются на коэффициент радиатора соответствующий типу и размеру отопителя.

При одинаковой температуре на поверхности большого и малого радиатора и при одинаковой температуре в помещении показания распределителей будут одинаковыми, но больше ли отдаст тепла большой нагреватель? Для учета этой ситуации используется радиаторный коэффициент. У каждого производителя есть таблицы радиаторных коэффициентов на свои устройства для всех типов выпускаемых радиаторов. Таблицы радиаторных коэффициентов включаются в компьютерные программы для перерасчета платежей, и коэффициенты автоматически учитываются при расчете.

А как быть с нашими самодельными радиаторами или аккумуляторными сборками, когда жильцы сами добавляют секции к имеющемуся радиатору, а некоторые из них практически не греют. Вывод один, от самоделок придется избавляться.

Стоимость распределителя тепла и плата за тепло.

Стоимость распределителя тепла примерно в 10 раз меньше стоимости квартирного теплосчетчика. Распределители легко устанавливаются на любые типы отопительных приборов. Это основное преимущество. За счет этого стоимость комплекта приборов для квартиры приемлема даже при наличии в квартире нескольких стояков.

Распределители тепла подходят для всех систем отопления.

Расчет платы за отопление по показаниям распределителей тепла – это распределение общей суммы, уплаченной поставщику тепла, между отдельными квартирами пропорционально показаниям распределителей тепла. При этом жильцы квартир ежемесячно в течение года вносят платежи по фиксированным заранее рассчитанным и утвержденным тарифам, а расчеты с поставщиком тепловой энергии осуществляются согласно

Один-два раза в год в квартирах снимаются показания, и по полученным показаниям распределяется общая сумма. Для каждого арендатора составляется баланс между суммой его платежей по предварительным расценкам и его предполагаемой оплатой. Полученная сумма используется для зачета платежей за отопление на следующий год.

Таким образом, при наличии любого вида приборов индивидуального учета тепла расчеты за отопление производятся в зависимости от фактического потребления тепла в квартирах.

Наконец, давайте сравним затраты на установку радиаторных термостатов и распределителей тепла.

Оборудование и затраты, Цена за штуку (из расчета 1$ – 60 руб.)

• Датчик распределительный индивидуального учета ИНДИВ-3 с визуальным считыванием с ЖКИ дисплея
• Датчик-распределитель для индивидуального учета ИНДИВ-3Р с дистанционной беспроводной передачей данных (радио)
• Установка термостата и измерительного датчика
• Ежегодные услуги по заселению квартир

В таблице указаны затраты на установку радиаторных термостатов и теплораспределителей

Межповерочный интервал теплораспределителей 10 лет. Квартирные теплосчетчики – 5 лет.

Срок окупаемости установки теплораспределителей и радиаторных термостатов для двухкомнатной квартиры 1 год, при сроке службы термостата 30 лет, теплораспределителя 10 лет. Для экономных резидентов этот срок будет еще короче.

Запомните основные правила организации поквартирного учета с помощью теплораспределителей:

• термостатические регуляторы должны быть установлены на отопительных приборах.
• Не менее 75% отапливаемых помещений должны быть оборудованы термостатами и распределителями тепла в здании.
• фактическая стоимость тепловой энергии для отопления жилого дома должна производиться по общедомовому счетчику тепла.
№
• в жилищной организации перерасчеты платежей за жильцов должны быть организованы по показаниям общедомовых и квартирных счетчиков.

Парамонов Ю.О. ООО предприятие “Энергостром” 2017.

Uređaji za raspodjelu topline radijatora indiv 3 danfoss. Радиаторски броячи-разводницы, индивидуальное книжное хозяйство.

Основни модели раздельника topline

Brojilo Indiv 5 и njegova poboljšana modifikacija Indiv 5r su radijatorski razdjelnici koji vam omogućavaju da organizirate mjerenje topline za svaki pojedinačni stan. Ovi uređaji su namenjeni za zgrade sa vertikalnom distribucijom grejanja, odnosno za skoro sve moderne višespratnice.

Принцип рад

Merač toplote Indiv 5 meri i registruje tempaturnu razliku između radijatora i vazduha u prostoriji. Датчик температуры повышен в соответствии с Danfoss Indiv 5. Температурный показатель и программируемая постоянная влажность от 20°C. Али остатак прорачуна бит, который направлен с максимальным прецизионным, чак и ако я мьерач дистрибьютер Индив 5 прекривен топлинском изоляцией.

Подать приказ на ЖК-экран. Sa načinom očitavanja Indiva 5 neće biti Problema čak ni za osobu koja je daleko od tehnologije. Монитор naizmjenično prikazuje:

• информационный журнал;
• подачи или результата из преходного временного периода;
• datum završetka treutnog ciklusa Danfoss Indiv 5r;
• коэффициент калибровки;
• контрольный збир итд.

Све калькуляции се автоматски обавляю путь AMR softvera koji obezbjeđuje kompanija za upravljanje na čijem se bilansu kuća nalazi.

Монтаж

Ugradnja Danfoss mjerača topline na radijator nije teško. Uređaj se montira na površinu opreme za grijanje pomoću montažnog kompleta. Важно je da se striktno pridržavate uputstava proizvođača Indiv 5 u vezi s pravilima instalacije za određene uređaje. Ponekad se javlja situacija kada nije moguće pričvrstiti razdjelnik mjerača radijatora Indiv 5 na površinu baterije. U takvim slučajevima morat ćete ugraditi daljinski senzor sa piključnim kabelom i isključiti ugrađeni senzor. Ovo rješenje je obično namijenjeno jedinicama s kućištem.

Cijena Indiv 5 dozatora instaliranog na pultu neće previše pogoditi vaš budžet. Međutim, isplati se kupiti uređaj tek kada je stambeno preduzeće organizovalo odgovarajuci preračun prema očitanjima pojedinačnih i zajedničkih kućnih mjernih uređaja. Da bi se to postiglo potrebno je da takvi Regulatori i razdjelnici stoje u najmanje polovini stanova. Ako vas zanima gdje kupiti Indiv 5r u Moskvi i other korisne informacije o premi, čekamo vas na našoj web stranici.

Razdjelnici topline još uvijek nisu u širokoj primjeni kod nas, iako se u Europi koriste u industrijskim razmjerima još od 70-ih yearina prošlog vijeka, a broj instaliranih uređaja za razdjelnike topline izionsi desetine. Ove uređaje još ne proizvodimo, iako već imamo iskustva u njihovoj upotrebi.

Главный распределительный центр.

Na fotografiji se vidi термостатический регулятор и radijator ugrađen u stan. Дистрибьютор mjeri tempaturu površine radijatora u jednoj određenoj tački svaka 3-4 minute i bilježi tempaturnu razliku između površine radijatora i zraka u prostoriji u nepromjenjivu memory. Kao rezultat, toplota odgovara kolicini toplote koju je radijator dao u proteklom Periodu, mereno u konvencionalnim jedinicama. Для того, чтобы je условно, očitavanja razdjelnika topline tokom povnog izračunavanja se množe sa koeficijent radijatora odgovara vrsti i veličini grijača.

При истoй температуре на površini velikog i malog radijatora i при yстой tempaturi u prostoriji očitanja razdjelnika će biti ista, ali hoće li veliki grijač ispuštati više topline? Da bi se ova situacija uzela u obzir, koristi se koeficijent radijatora. Svaki proizvođač ima tablice radijatorskih koeficijenata za svoje uređaje za sve vrste proizvedenih radijatora. Таблица koeficijenata radijatora uključene su u kompjuterske programe za preračunavanje plaćanja, koeficijenti seautomaticuuzimaju u obzir u obračunu.

Ali što je s našim domaćim radijatorima или sklopovima baterija, kada stanovnici sami dodaju dijelove postojećem radijatoru, a neki od njih praktički ne griju. Postoji samo jedan zaključak, morat ćete se riješiti domaćih proizvoda.

Trošak дистрибьютора верхней линии и plaćanje grijanja.

Трошак распределителя верхней линии имеет около 10 пут манджи от cijene stambenog mjerača верхней линии. Distributeri se lako ugrađuju na sve vrste uređaja za grijanje. Ovo je glavna prednost. Zbog toga je trošak seta uređaja za stan prihvatljiv čak i ako u stanu ima nekoliko uspona.

Razdjelnici topline su pogodni za sve sisteme grijanja.

Obračun plaćanja grijanja prema očitanjima razdjelnika topline je raspodjela ukupnog iznosa plaćenog opskrbljivaču topline između pojedinih stanova srazmjerno očitanjima radijatorskih razdjelnika. Истовремено, станари станова месечно, током године, платя по фиксим неприемлемых обращений и одобряем стопама, а обращани са испоручиоцем топлотне энергии врше се према

Jednom или dva puta godišnje, očitavanja se vrše u stanovima, a ukupna kolicina se raspoređuje prema primljenim očitanjima. Za svakog zakupca se povlači ravnoteža između iznosa njegovih plaćanja po privremenim stopama i njegove procijenjene uplate. Primljeni iznos se koristi za prebijanje plaćanja za grijanje za narednu godinu.

Dakle, u prisustvu bilo koje vrste Individualnih uređaja za mjerenje topline, plaćanja za grijanje su ovisna o tome stvarna potrošnja toplote u apartmentmanima.

На краю, упорядочиваем Трошкове градне радиаторских термостатов и раздельника верхней линии.

Oprema i troškovi, Cijena po komadu (по стопам от 1 USD – 60 рублей)

• Распределительный датчик индивидуального размера INDIV-3 с визуальным отображением на ЖК-дисплее
• Датчик-разделитель за индивидуальное расчетное хозяйство ИНДИВ-3Р с дальинским безработным приемником података (радио)
• Уградня термостата и мерного датчика
• Годовые услуги апартаментов

У таблички на трошкови градные радиаторные термостаты и раздельника topline

Интервальная калибровка разделителя верхней линии за 10 лет. Апартаменты mjerači topplote – 5 лет.

Рок поворота за градню раздельника топлайн и радиаторных термостатов за двособан стан йе 1 год, с выемом траяня термостата 30 год, а раздельник топлайн 10 година. Za ekonomične stanovnike ovaj period će biti još kraći.

Запомните основу правила за организацию рачуноводства становой помощи раздельника topline:

• термостатические регуляторы морая бити ugrađeni на uređaje za grijanje.
• Najmanje 75% grijanih prostoria mora biti opremljeno termostatima i razdjelnicima topline u zgradi.
• stvarni trošak toplinske energije za grijanje stambene zgrade trebao bi biti izračunat uobicajenim kućnim mjeračem topline.
• u stambenoj organizaciji treba organizovati preračune plaćanja za stanovnike prema očitanjima brojila za zajedničku kuću i stan.

Парамонов Ю.О. ДОО предузече “Энергостром” 2017г.

Uređaji za distribuciju toplotne energije elektronski INDIV-5, INDIV-5R, INDIV-5R-1 dizajnirani su za mjerenje temperature metalne ploče koja prima toplinu pričvršćene na površinu grijača i prikazuju rezultat mjerenja kao kumulativni zbir u obliku integrala tokom vremena (formula /1 /), пропорциональная топливной энергии koju daje uređaj za grijanje.

Описание

Principe rada uređaja za distribuciju elektronske toplotne energije INDIV-5, INDIV-5R, INDIV-5R-1 zasniva se na merenju temperature tm metalne ploče koja prima toplotu pričvršćene na površini grejača. Измерение температуры, которое влияет на изменение температуры в зависимости от температуры At =(tm – 20) °C и изменение временного интеграла. Uređaj prikazuje dobijenu безразмерный интегральну vrijednost, на основе koje se može izračunati relativni udio prijenosa topline ovog grijača u sistemu zbirnog grijanja. Электронный ресурс для распределения топлива ИНДИВ-5, ИНДИВ-5R, ИНДИВ-5R-1 указан по слици 1. Све модификация изображения идентичен изглед.

Слика 1.

Дизайн uređaja za distribuciju elektronske toplotne energije INDIV-5, INDIV-5R, INDIV-5R-1 je nerastavljivo plastično kućište sa prozirnim prozorčićem на prednjem zidu. Датчик температуры налази се или unutar kućišta u blizini stražnjeg zida и povezan je s provodnikom topline, koji je pritisnut na metalnu ploču od legure aluminija koja prima toplinu prilikom ugradnje, ili na pričvrsnu podlošku 2, dužinskog 1. 5, dužinskog kabla Metalna ploča koja prima toplinu je opremljena rupama za pričvršćivanje na površinu grijača. Версии INDIV-5R и INDIV-5R-1 представляют собой обновленный радиомодуль (предоставляется) для использования снимленных устройств передачи данных в системную радиосвязь, включающую односвязное радиокоммуникационное соединение (основной M-Bus, совместимый со стандартами EN 13757-3 и EN 13757-4). Версии INDIV-5R и INDIV-5R-1 различаются по сборке комплекта для монтажа.

Уведомление по распределению высокой плотности энергии в электронном виде ИНДИВ-5, ИНДИВ-5R, ИНДИВ-5R-1 включает в себя источник питания и микропроцессор с кварцевым осциллятором, а также датчиком температуры, требующим просчета и контроля алфавитно-цифровой техники.

Индикация электронных устройств за распространение топлоте INDIV-5,

INDIV-5R, INDIV-5R-1 формируются на складе с помощью алгоритма:

рт(т) – 20 ли5

я также т

gdje je tz – početna Temperature – температура iznad koje počinje proces integracije, °C,

R – brzina kretanja prikazanog očitanja, 1/h

Vrijeme u satima.

Закрепление электронных компонентов для распределения топлива ИНДИВ-5, ИНДИВ-5Р, ИНДИВ-5Р-1 с неудержанным термометром на большом количестве различных конструкций, представленных для специальных комплектов для монтажа. Prilikom ugradnje, kućište je pričvršćeno na metalnu ploču koja toplinu sa posebnim brtvenim zasunom, što isključuje neovlašteni pristup organima i elementima za pričvršćivanje Distributra. Daljinski termometar se pričvršćuje na grijač vijkom i zatvara zaštitnim poklopcem, a kućište se postavlja na zid prostorij.

Zaslon uređaja u načinu mjerenja vrši Automaticsku promjenu očitanja i prikazuje sljedeće vrijednosti (u zagradama je naznačeno trajanje indikacije u sekundama):

Trenutna brzina povećanja prikazanog uzorka (2 s)

Тестовый приказ (све исключено) (0,5 с)

Тест экрана (све исключено) (0,5 с)

Датум (2 с)

Integralna vrijednost za tekući datum (treperi) (5 с)

Контрольный зброй (2 с)

Коэффициент проверки (1 с)

Informacije o prisutnosti i vrsti radio kanala, corishtenom algoritmu i vrsti senzora (uprađeni ili daljinski).

У зависимости от од врсте рада, на дисплее се приказу и различите пособне указание кой указуй на одредэна стана уреджая, уключаючи и кодове греша.

Уведомления INDIV-5, INDIV-5R, INDIV-5R-1 могут быть зарегистрированы в следующих типовых категориях:

Радиаторные площади;

Cjevasti radijatori;

Панельные радиаторы с горизонтальным и вертикальным протоком воды;

Radijatori s unutarnjim prigušivačima u cijevi;

Конвекторы.

Софтвер

Interni (uprađeni) softver (softver) se instalira tokom proizvodnje uređaja i ne može se čitati i mijenjati.

Табела 1

ako je t > tz onda je R =

Controlni zbroj izvršnog koda dostupan je samo proizvođaču.

Nivo zaštite firmvera od neamjernih and namjernih modifikacija

Према МИ 3286-2010.

Exsterni softver instaliran na računaru nije metrološki značajan i namenjen je za vizuelizaciju, skladištenje i obradu podataka.

Спецификация

Метрополитен и технические характеристики уретая ИНДИВ-5, ИНДИВ-5R, ИНДИВ-5R-1 указано в таблице 2.

таблица 2

У фирмы “ТЕПЛОСТОК” можно приобрести радиаторное отопление (раздельнике). С садовничьим нудимо производите познатог бренда INDIV, као и све потребне компоненты за нжега по поволжним условиям. Релевантность користентности представленных моделей Individualno mjerenje topline omogućava uštedu toplinske energije i plaćanje u skladu sa stvarnom potrošnjom. U sistemima s vertikalnim ožičenjem koriste se radijatorski mjerači-razdjelnici. Модели представлены в нашем ассортименте, испытуемом с соблюдением интервала калибровки в течение 10 лет. Основы модели раздельника topline Версия INDIV-3 и INDIV-3R. Ovi razdjelnici imaju jedan ugrađeni Tempaturni Senzor. Takvi uređaji koriste princip akumulacije rezultirajućeg očitanja tokom vremena brzinom koja je određena izlaznim signalom ugrađenog senzora. Версия INDIV-3R2 и INDIV-3RD. Ovi modeli imaju 2 tempaturna senzora (površina grijača i okolni zrak). U INDIV-3R2 раздельному датчику обоих датчиков, чтобы повысить его ценность. U uređaju NDIV-3RD датчик температуры zraka je ugrađen, a senzor površine grijača je daljinski. Sve vrste ventila omogućavaju memorisanje i prikazivanje rezultujućeg očitanja na unaprijed postavljeni dan u godini. Uređaji се koriste у sistemima unutrašnjeg grijanja. Било кодовый дистрибьютор, который может быть установлен: Sekcijski radijator od lijevanog čelika или lijevanog željeza. Aluminiumska baterija za grijanje. Cjevasti i Panelni radijatori. Cevni registri. Конвекторы. Распределитель topline rješava sljedeće zadatke: Аккумуляция očitavanja potrošnje. Индикация чтения потрошня за преходну годину. Индикация контроля суммы за проверку. Осим тога, дистрибьютор je opremljen sistemom za samotestiranje. Спецификация INDIV-3: Расчет проектной температуры в системе снабжения топлотом: 55-105 градусов Цельсия. Почетная референтная температура: июнь-август: 40 градусов по Цельсию, сентябрь-май: 30 градусов по Цельсию. Napajanje razdjelnika Линия верха: litijumska baterija. Размеры: 40x76x25 мм. Точность мерения дистрибутива: у склада по европейскому стандарту EN834. Prednosti naručivanja toplomjera-distributera u našoj companiji Широкая палитра модели. Можете научиться раздельнику верхней линии и преходному и основному поколению. Оптимальная циена. Можете приобрести било коди модель дистрибьютера по поволжной cijeni uz popust. Nudimo veleprodaju i redovnim kupcima učešće u posebnim promocijama. Помощь при отправке. Naši stručnjaci su spremni da vam kažu o svim Distributrima toplote i odgovore na vaša pitanja. Довольне заводе производства. Код нас может наручити топломере у било койой потребной количини без дугог чеканя на испоруке од производяча. Оперативная доставка. Можете почети користити било kojeg distributra u bliskoj budućnosti. Prevoz brojila-distributera vrši se sopstvenim transportom kompanije u Moskvi i regionima. Контакты нас! Kontrolišite topplotu у современного формата и smanjite troškove. кодни брой Описание Сиена (евро) Скица 088х3330 Компактный радиаторный экран-разделитель INDIV-5 с визуальным отображением на ЖК-дисплее 30,83 088х3203 Компактный радиатор Бройло-Разделник INDIV-3R с дальним безграничным prijenosom podataka (радио) 43,39 Радиатор Брожило-Разделник INDIV нового поколения кодни брой Описание Сиена (евро) Скица 187F0001 Радиатор радиатора-разделителя в компактном дизайне с ЖК-экраном с заменой INDIV-5 43,39 кодни брой Описание Сиена (евро) Скица 088х3250 Двуканальный импульсный адаптер INDIV PAD для установки 2 каналов (вода, струя, плин) с импульсным излучателем 74,79 088х3251 Мрежни Чвор, стандартно с независимым напаянием NNB-Std 306,28 088х3257 Мрежни червяк с коммуникационным модулем за дальний считыватель с GSM интерфейсом NNV-GSM (напая се из мреже) 1595,22 088х3254 Мрежни червяк с коммуникационным модулем за дальний интерфейс с RS232 интерфейсом NNV-232 (напая се из мреже) 459,42 088х3256 Мрежни червь с коммуникационным модулем за дальинско-читательским устройством Ethernet NNV-IP (напая се из мреже) 1512,26 Прибор за подешаванье и очитаванье радия Софтвер радиосистема кодни брой Описание Сиена (евро) Параметризация программы для Indmet brojila Программа для чтения данных в браузере Indread Indserv alat za podešavanje i očitavanje podataka iz INDIV AMR sistema Program za parametriranje za glavni mrežni čvor Indcomm uključujući piključni kabel Комплект для монтажа брожила-разделителя на радиаторе од ливеног гвоздя Razmak između sekcija ne veći od 34 мм кодни брой Описание Сиена (евро) Скица 088х3211 1,32 088х3230 Т-образная форма, 65 мм 0,85 Vijak M 4 x 35 мм Cijena completa Разделитель разреза на ветке диаметром 34 мм кодни брой Описание Сиена (евро) Скица 088х3212 Термоадаптер, стандартный, 55 мм 1,32 088х3230 Т-образная форма, 65 мм 0,85 Vijak M 4 x 35 мм Cijena completa Комплект для монтажа брожила-разделителя на панели радиатора кодни брой Описание Сиена (евро) Скица 088х3211 Термопереходник, стандартный, 40 мм 1,32 Навртка М 3 х 6 мм (потребна наружна 2 комада по метру) Vijak za zavarivanje M 3 x 10 мм (потребность за наружную сторону 2 ком. за 1 метр) Cijena completa Комплект для монтажа брожила-разделителя на конвекторе Монтаж на “перье” (конвекторы “Универсал”, “Сантехпром-Авто”, КВ) кодни брой Описание Сиена (евро) Скица 088х3211 Термоадаптер, стандартный, 40 мм 1,32 088х3270 Резная шипка M 3 x 330 мм 2,81 Kastelirana matica M 3 мм (потребно за наружным 2 ком. по метру) Cijena completa Установка на “калач” (конвекторы “Аккорд”, “Комфорт”, “Прогресс”) кодни брой Описание Сиена (евро) Скица 088х3211 Термоадаптер, стандартный, 40 мм 1,32 Repna matica M 3 x 6 мм (потребна наружная 2 ком по метру) Vijak za zavarivanje M 3 x 10 мм (наружу 2 по метру) Cijena completa Комплект для монтажа брожила-раздельника на городском радиаторе кодни брой Описание Сиена (евро) Скица 088х3211 Термоадаптер, стандартный, 40 мм 1,32 088х3241 или 088х3242 Т-образная форма, 36 мм или 45 мм 6,96 Vijak M 4 x 35 мм Cijena completa Комплект для монтажа брожила-разделителя на алюминиевый радиатор Размакивание разреза не длинна 4 мм кодни брой Описание Сиена (евро) Скица 088х3211 Термоадаптер, стандартный, 40 мм 1,32 Самоурезной вижак C 4,2 x 25 мм (потребно купить 2 ком. за 1 метр) Cijena completa Разделитель разрезов 4 мм кодни брой Описание Сиена (евро) Скица 088х3211 Термоадаптер, стандартный, 40 мм 1,32 Квадратные клины (потребно купить 2 ком по жалюзи) Vijak M 3 x 25 мм (потребно купить 2 ком. за 1 метр) Cijena completa Opciona oprema кодни брой Описание Сиена (евро)

Характеристика	Характеристика полезности
Распон температура грияча (температура на месте уградне)	30 до 105 °С
Почетная температура tz	40 °ю.ш. – июнь, июль и август 30 °ю.ш. – у свим осталим мьесекима у години
Границы дозированные относительного размера, %	н/д 5 °ю.ш.
	н/д 10 °C
	н/д 15 °C
	н/д 40 °C
Тежина, не выше
	3В литиевая батарея
Врста приказ	дисплей с техническим кристаллом 5 символов (00000…99999)
Температура складирования и транспорта	от – 60 до + 50 °C
Век trajanja (типично)	10 лет + 15 месяцев

Ознака одобрения типа

Ознака одобрения типа штампа е на пашошу и нaсловной страни упyтствa за упoтребy, као и офсетным штампом на тело урeджая ИНДИВ-5, ИНДИВ-5R, ИНДИВ-5R-1.

Комплектность

Completnost mjernog toolsa data je u tabeli 3. Tabela 3

Проверка

vrši se prema metodologiji datoj u odeljku 9 «Проверка» документа «Удостоверение за распределение топлотне энергии в электронном виде ИНДИВ-5, ИНДИВ-5R, ИНДИВ-5R-1. Оперативный приручник», одобрен от страны ГКИ ГУ ФБУ «Ростест-Москва» 12.07.2012.

Основный номер проверки:

Климатская комора. Температура распона от 15 до 80 °С; нестабильная температура одржавания ± 0,5 °С;

Отпорный термометр платинасти отпор на вибрационные референтни ПТСВ 3. категория; Вышеканальные прецизионные температуры МИТ 8,10, At= ± (0,0035 + 10-5 t) °C

Informacije o metodama mjerenja

Informacije o metodama mjerenja sadržane su u dokumentu „Uređaji za distribuciju toplotne energije elektronski INDIV-5, INDIV-5R, INDIV-5R-1. Приручник».

Регуляторные и технические документы, подтверждающие регистрацию за электронное управление для распределения верхней линии INDIV-5, INDIV-5R, INDIV-5R-1

1 ГОСТ Р 52931-2008 «Инструменты для практики и регулирования технологических процессов. Општи технические условия.»

2 Техническая документация производителя Danfoss GmbH, Немачка.

у обавляню трговинских и робних берзанских послова

Brojilo Indiv 5 и njegova poboljšana modifikacija Indiv 5r su radijatorski razdjelnici koji vam omogućavaju da organizirate mjerenje topline za svaki pojedinačni stan. Ovi uređaji su namenjeni za zgrade sa vertikalnom distribucijom grejanja, odnosno za skoro sve moderne višespratnice.

Принцип рад

Merač toplote Indiv 5 meri i registruje tempaturnu razliku između radijatora i vazduha u prostoriji. Датчик температуры повышен в соответствии с Danfoss Indiv 5. Температурный показатель и программируемая постоянная влажность от 20°C. Али остатак прорачуна бит, который направлен с максимальным прецизионным, чак и ако я мьерач дистрибьютер Индив 5 прекривен топлинском изоляцией.

Подать приказ на ЖК-экран. Sa načinom očitavanja Indiva 5 neće biti Problema čak ni za osobu koja je daleko od tehnologije. Монитор naizmjenično prikazuje:

• информационный журнал;
• подачи или результата из преходного временного периода;
• datum završetka treutnog ciklusa Danfoss Indiv 5r;
• коэффициент калибровки;
• контрольный збир итд.

Све калькуляции се автоматски обавляю путь AMR softvera koji obezbjeđuje kompanija za upravljanje na čijem se bilansu kuća nalazi.

Ugradnja Danfoss mjerača topline na radijator nije teško. Uređaj se montira na površinu opreme za grijanje pomoću montažnog kompleta. Важно je da se striktno pridržavate uputstava proizvođača Indiv 5 u vezi s pravilima instalacije za određene uređaje. Ponekad se javlja situacija kada nije moguće pričvrstiti razdjelnik mjerača radijatora Indiv 5 na površinu baterije. U takvim slučajevima morat ćete ugraditi daljinski senzor sa piključnim kabelom i isključiti ugrađeni senzor. Ovo rješenje je obično namijenjeno jedinicama s kućištem.

Cijena Indiv 5 dozatora instaliranog na pultu neće previše pogoditi vaš budžet. Međutim, isplati se kupiti uređaj tek kada je stambeno preduzeće organizovalo odgovarajuci preračun prema očitanjima pojedinačnih i zajedničkih kućnih mjernih uređaja. Da bi se to postiglo potrebno je da takvi Regulatori i razdjelnici stoje u najmanje polovini stanova. Ako vas zanima gdje kupiti Indiv 5r u Moskvi i other korisne informacije o premi, čekamo vas na našoj web stranici.

ترموستات danfoss لمبرد التدفئة: التعليпусти والأنواع الرئيسية

متوسط ​​تكاليف التدفئة والتهوية 30-50 ٪ من اليز التدفئة والتهوية 30-50 ٪ من اليز التدفئة والتهوية 30-50 ٪ من треيز التدفئة والتهs 30-50 ٪ م гать التية الскрой ولتية 30-50 ٪ م гать التية الшем التية والتهو 30-50 ٪. والمشكلة ليست في الوظيفة نفسها ، ولكن في استهلاك الطاقة ذو الجودر اودر. تم تقديم حل مناسب بواسطة danfoss – ترموستات للتحكم في درجة الحرارة في المنزل وتشغيل ام التدفئة. يمكن استخدام هذا الجهاز بالاشتراك مع جميع الغلايات تقريبًا ، بما في ذلك أجهزة التسخين ذات ناقل الحرارة السائل.

يتم استخدام الرأس الحراري في المنزل ، في شقة ، مباني إنتاج ، مستودعات ، صوبات زراعية مغلقة ودفيئات ، بكلمة واحدة ، حيثما يتطلب الأمر نظام درجة حرارة ثابتة نسبيًا. وهذا لا ينطبق فقط على التدفئة ، ولكن أيضًا على تكييف الهواء. لذلك ، يتفاعل الرأس الحراري بنجاح مع مكيفات الهواء ومعدات التبريد والوحدات الأخرى المسؤولة عن درجة الحرارة.

ميزات التصميم

الغرض الرئيسي من danfoss Thermostat هو الحفاظ على وضع درجة الحرارة+ المحدد من قبلجةгда لفرةت المحдолвший من قالمستخеми لفгда المنпусти من قبلةيзнес المنзнес من قبلمчего طد طبمرم которым المنзнес من قبلةчего طبمرممرةемический المند من قالميзнес المرةيзнес مالètempthip. يتضمن تصميم الجهاز جزئين Интересте

صمام.

يتم تثبيت الصمام أولاً على البطارية ، وعندها فقط يتم تثبيت منظم الحرارة عليه. إنه العنصر الثاني وهو العنصر الرئيسي في تصميم الجهاز. يراقب درجة الحرارة المحيطة ، وبعد ذلك يعطي الإشارة اللازمة لصمام ، والذي بدورструальный

يوجد في المنطقة الداخلية من danfoss ترموستات منفاخ – حاوية مموجة ملوءة بالغاز أو السائل. عند التعرض لدرجة الحرارة ، يبدأ الحشو في تغيير حجمه والضغط على صمام امام امام عندما ينقطع تدفق المبرد في وحدات التسخين ، يبدأ مؤشر درجة الحرارا في في

إذا كانت الغرفة شديدة البرودة ، يتقلص الحشو ويتشكل رد فعل عكسي – تسحب الغرفة جذع البكرة خلفها ، مما يؤدي بدوره إلى فتح الفجوة في عنصر الصمام لدخول المبرد.

تنتج الشركة نوعين من الثرموستات – للغاز والسائل. لكن الخيار الثاني يعتبر أكثر خمولًا ، فه Как гла يعتبر أكثمولًا ، فهو يعطي إشارة لتغير نظام درجة الحرارة بطء أكبر.

أصناف ورموز الأجهزة

يتم تحديد نوع الحشو والغرض من خلال الاختصار التالي:

• RTS – منفاخ سائل

• RTD-G – جهاز غاز لنظام أحادي الأنابيب أو ثنائي الأنابيب ، حيث لا توجد مضخة

• Rtd -n – جهاز غاز لأنبوب واحد ونظام ضخ أنائي الأنابيب

فيفة الطرز بية الإضافةافة الправ الأ v которым اs которым اs которым اs которым الень المрей ا тоже المрей المрей الень ا тоже ا тоже المрей ا тоже المрей ا тоже. على سبيل المثال ، объективный سيكون الخيار مناسبًا للتثبيت في المؤسسات العامة أو مرافق رعاية الأطي. يختلف عدد الأوضاع وأنواع الوظائف حسب التعديل المحدد.

مجموعة طرازات من الأجهزة

تنتج الشركة مجموعة واسة إلى حد ما من أجهزة التحكم فيse دلى حد ما من أجهزة التحكم فيse دلى حد ما من أجهزة التحكم في Щед حلى حد ما من أجهزة التحكم في пунктивный حلى حد ما من أجهزة التحكم فيعة حلى حد من أجهزة التحكم فيعة حاбло

الأشكال الأكثر شيوعًا هي:

1. Danfoss rdt بمناسبة 3640 – الجهز مخصص للاستخدان فيأيأيأيأيأيأيأace00 أيأيأيأيأيأيأace Они انظيأيأيأيأيأيأace00 أيأيأيأيأيأيأace Они انظيأيأيأيأيأيأace00 انظيأيأيأيأيأيأace00 أيأيأيأيأيأيأлий. وهي مجهزة بخيار rtd ، والذي يستبعد تجمر std ، والذي يستبعد تجمر الخط والذي يستبعد تجميد الخط ولال موسم البرد.تستخدم في البيئات المنزلية والصدم في البيئات المنزلية والصدم في البيئات المنزلية والصناعية. لها أربعة أقسام مع تسميات في شكل أرقام رومانية.
2. يعد منظم danfoss rax نوعًا سائلًا منظم danfoss rax نوعًا سائلًا гать الأجهزة المستخدمة للتثبيت على مشعات من النوع المصمم Щед على مشعات من النوع المصم Затем أдеть منشفة النوع المصمم أдеть منشفة النوع المصمم أдеть منشفة النولЩЕТ يمتلك معايير خارجية جذابة وأسلوب أضيق الحدود. في الحالة ، لا يوجد سوى أقسام بأرقام رومانية أو عربية.
3. العيش مع بيئة داخلية مع مراقبة المناخ. إنها سلسلة متقدمة تم استخدامها بنجاح في المؤسسات التجارية والمباني التجارية والمباني تمثل إحدى ميزات منظم الحرارة لمبرد التدفئة في أنه يحتوي على شاشة بلورية سائلة توفر عميعs الولولЩЕТ onائلة توفر جميعs الماية الэй знес حтит الтреigtdo. يوجد أيضًا في الحالة ثلاثة مفاتيح رئيسية لضبط الأوضاع.
. يتفاعل بسرعة مع تغيرات درجة الحرارة. يتم استخدامه حصريًا لتجهيز أنظمة التدفئة التقليدية.
4. 013 Г4 001-013 Г4 009- سلسلة من الأجهزة متعدة الوظائف ، ومناسبة لكل من قضبان المناشف الساخ четверn هناك أنواع على الجانب الأيسر والأيمن.

يتم استكمال كل خيار من الخيارات المقدمة بأجزاء تبسط عملية تثبيت الجهاز واستخ секрета عملية تثبيت الجهاز واستخ секрета عملية تثبيت الجهاز واستخ секрета عملية تثبيت الجهاز واستخ секрета عملية تثبيت الجهاز واستخ секрета عملية емишо

فيديو: نظرة عامة على مجموعات Danfoss الحرارية

تركيب الرأس الحراري

يتم تثبيت ترموستات Danfoss مباشرة على الأنبوب “الساخن” الذي يوفر وسيط التسخين لنظام التدفئة المنزلي. لا تواجه أعمال التثبيت أي صعوبات ، حتى عندما يتعلق الأمر باختلافات التصميم ، فإن مبدأ التثبيت هو نفسه بالنسبة للجميع.

من الضروري اتباع مراحل العمрение التالية:

1. حد секрета منفذ التسليم لتحديد المنطقة المر либо التسليم لتحديد المنطقة المر либо التسليم لتحديد المنطقة المراد التسليم لتحديد المنطقة المر либо التسليم لتحديد المنطقة المر либо التسليم Я عند القيام بذلك ، ضع في الاعتبار أبعاد جسم الصمام وقم بإزالة العنصر الملولvдолв тение والذي нибудь العنصر الملولvдоля والذي سينتقل مبر الملولvдоля الذي нибудь مبر الملтрезнес тение والذي нибудь مبر الملالvдоля والذي нибудь مبر الملولب والذي нибудь مبر الملولب والذي нибудь مبر الملالшлитивный
2. أوقف تشغيل التدفئة وصرف المياه حتى لا تغمر المنزل أثناء التيي
3. باستخدام العلامات ، قم بقطع الجزء غير الضروري من الأنبوب وصنع بيطًا على الجزء الأنبوب وصنع الى الجزء الخارجي وصنع igroطً ا الجزء الخارجي القطيطًا الى الجزء الخارجي القطيطًا الجزء الجزء الخارجي القطيطًا الجزء الجزء الخارجي القطيطًا الجزء الجزءا الخين القطن ب.
4. عالج الجزء المتصل بعجينة سباكة خاصة لأي مصنع وفومكا.
5. . لم يعد مطلوبًا إغلاق منطقة الوصلة ، سيكون هذا الاتصال كافيًا ب٪سار ٨٪سار.
6. قم بإزالة المصهر ، واضبط الحد الأقصى للقيمة “5” على منظم الحرة لقيمة “5” على منظم الحرة ووض? يتم وضع الغطاء حتى يتوقف ، والإشارة المحدة هي نق ، والإشارة المحدة هي نق ، والإشارة المحدة ي نق ، والإشارة المحدة ه نقرة رنين ، تشير إلى الاتصال المحكم للأجزاء.
7. تحقق من جميع التوصيلات وقم بتوصيل جهاز التسخين مرة أخرى بنظام التدفئة المشترك.

تحقق من وظيفة منظم Danphos قبل فتح وإغلاق جهاز الصمام للمرة اللوى. إذا تم التثبيت وفقًا للقواعد ، فلن تكون هناك مشاكل.

كيفية ضبط الجهاز

على الرغم من أن جميع تعديلات منظمات الحرارة Danfoss لها اختلافات في المعلمات الخارجية والخصائص التقنية ، إلا أن إعداد الجهاز يتم بنفس الطريقة. لتنفيذه ، ستحتاج إلى الرجوع إلى تعليمات التشغيل ودراسة تعيينات الأوضاع المشار إليها في علبة الجهاز. قد تختلف المؤشرات وفقًا للطراز المستخدم.

بعد ذلك ، اضبط وضع درجة الحرارة المطلوب على الجهاز. للقيام بذلك ، انقل عنصر عزم الدوران إلى الوضع المطلوب. إذا تم تركيب جهاز به زر تحكم بالضغط ، يتم تنفيذ جميع عمليات التلاعب بالضغط على زر إضافة “أو” تقليل “الجة الى زرة” أو “تقليل”.

يمكنك أيضًا اختيار معلمة وسيطة إذا انت مناسبة إر لإنشاء مناخ محلي معين في المنزل. بعد بضع دقائق ، سيتكيف نظام التسخائق ، нибудь سيفيف نظام اليخين مع القيم المحام التسخين مع القيم المحام التسخين مع القيم المحام التسخين مع القيم المحددة وسيعглотил إنتاج تدفئة الغرفةttion يتم الحصولى المنالغرفة ЩЕТВЕРСТВО. تم ضبط الصمام بنفس الطريقة لوحدات التبريد.

فيديو: كيفية تثبيت رأس حراري بشكل صحيح على المبرد

يعد نظام التفئة أحد أه أجزاء أيعد نظا التفئة أحد أه أجزاء أيعيزل. لسوء الحظ ، يتم دفع أكبر التكاليف أثناء دفع فواتير الخدمات ، وبغض النظر عن التدفئة المثبتة المستقلة أو المركزية.

تساعد الترموستات المثبتة على كل بطارية من بطاريات الرادياتير في الحصول على درجة حرارة مريحة وتقليل تكلفة دفع فواتير الطاقة الحرارية المستهلكة بشكل كبير.

يمكن الحصول على تأثير خاص من خلاول على تأثير خاص من خلال تركيب منظمات درجة الحرارة لمشعات danfoss ، القادرة реть الень есть есть есть есть есть есть есть есть есть есть есть Как اseletجة®ظ реть القادر علень الень اs الدالень есть есть عال الد Выят ال القادر علень ال الدetablظ etshething الد Выят.

سر خاص بي

صمت صمامром بي
صمت صمامром التحكم
صLother صمامات التحكم RA-N و RA-NCX للاستخدام في أنظمة الضخ ثنائية الأدان في أنظمة الضخ ثنائية الأنابيбовать لنظمة الضخ ثنائية الأناب ката ктитя الم ثنائية الأناب ката ктитя الم ثنائية الأنابي вероятно لنظمة الضخ ثية الأناب ката ктитя. 2009 | اللغة: RU | PDF 1.27 ميغا بايت

تم تصميم بايلة Danfoss PFM 5000 Стандарт لقياس الضغط التفاضليظيظيظيظيظيظsيظيظيظيظيظيظيظيظيظيظيظيظминирующий естьсем есть четыретня. دليل المستخدم. Имя: RU | pdf 887.60 كيلوبايت

محركات التروس Danfoss من سلسلة AME 55 QM. الوصف الفني. Адрес: RU | pdf 136.45 Номер

Номер по электронной почте Danfoss الوصف الفني. Адрес: RU | pdf 1.10 Номер по каталогу

Danfoss الكهربائية من سلسلة AMV 110 NL и AMV 120 NL. الوصف الفني. Адрес: RU | PDF 122.06 كيلوبايзнес

عنصر ثرموسрабтивный الوصف الفني. Имя: RU | pdf 1.29 Увеличить

Увеличить Увеличить Увеличить Comfort Contour. كتيب دانفوس. Адрес: RU | pdf 4.65 Версия

Версия Danfoss ECA Connect. جواز سفر. Адрес: RU | PDF 361.34 كيلوبايзнес

سلسلة المحركات الكهروحرارية Danfoss Abnm (مغلقة عادة) مع التحكم التناظري. الوصف الفني. Адрес: RU | pdf 327.77 Номер телефона

المحركات الكهروحرارية Danfoss من سلسلة ABV. الوصف الفني. Адрес: RU | pdf 138.87 Число

محركات التروس Danfoss من سلسلة AMB 162/182 (230 فولت) لصمامات التحكم الدا. تعليمات التحميل. Адрес: RU | pdf 1.34 Номер по каталогу

Danfoss Номер по AME 10 – EI96L11F. دليل المستخدم. اللغة: RU, EN, DE, IT, PL, FR, ES | PDF 799,92 كيلوبايзнес

محركات danfoss الكهربائية من سلسلة AME 15 (ES) و Ame 16 و Ame 25 و Ame 35. الوصف الفني. Адрес: RU | pdf 605.78 كيلوبايت

محركات Danfoss الكهربائية من سلسلة AME 85, AME 86. فنلصي Имя: RU | pdf 487.78 Код

Danfoss الكهربائية من سلسلة AME 130 و AME 140 و AME 130H 4H 0H AME 130H. الوصف الفني. Адрес: RU | pdf 864. 29 Номер

المخفض الكهربائي يحرك Danfoss من سلسلة AMV 435. فنلصيفيي Адрес: RU | PDF 930.12 كيلوبايت

تعمل علبة التروس الكهربائية على تشغيل Danfoss من سلسلة AMV 438SU (معeبرك رجوعs). الوصف الفني. Адрес: RU | pdf 687.15 Номер телефона

سلسلة المحركات الحرارية Danfoss TWA. الوصف الفني. Имя: RU | PDF 285.27 كيلوبايзнес

وحدات تمديد الإدخال / الإخراج من سلسلة Danfoss ECA 32 لوحدات التحكم ECL Comfort 310 / 310B. الوصف الفني. Адрес: RU | PDF 757.87 كيلوبايзнес

وحدات التحكم في درجة الحرارة danfoss سلسلة ECL Comfort 110 لأنظمة التدفئة وإمداد لم 110 لأنظمة التدفئة وإمداد لم 110 لأنظمة التدفئة وإمداد لماء لسنظمة التدفئة وإمداد لماء الшем). الوصف الفني. Адрес: RU | PDF 767.25 كيلوبايзнес

وحدات التحكم في درجة الحرارة العالمية Danfoss ECL Comfort 210/210 Vestress التحكم عن بعد ECA 30. Имя: RU | PDF 1.16 ميجا بايت

وحدات التحكم في درجة الحرارة العامة Danfoss ECL Comfort 310/310 V ووحدة التحكم عن بعد eca 30. الوصفدة التحكم عن بعد eca 30. Адрес: RU | PDF 1.25 ميغا بايت

مفاتيح برمجة Danfoss سلسلة A214 ، A314 لوحدات التحكم في درجة الحرارة ECL Comfort 210/310. تعليمات التشغيل. Адрес: RU | PDF 5.56 ميجا بايзнес

سلسلة مفاتح تطبيق Danfoss A217 ، A317 لوحدات التحكم في درجة الحرارة ECL Comfort 210/310. تعليمات التشغيل. Адрес: RU | pdf 4.08 Версия

Компрессор Danfoss A230 Компрессор ECL Comfort 210/310. تعليمات التشغيل. Адрес: RU | PDF 2.43 ميجا بايзнес

سلسلة مفايح برمجة Danfoss A231 ، A331 لوحدات التحكم في درجة الحرارة ECL Comfort 210/310. تعليمات التشغيل. Адрес: RU | PDF 3.16 ميجا بايت

مفاتيح برمجة Danfoss A260 لوحدات التحكم في درجة الحرارة ECL Comfort 210. تعليمات التشغيل. Адрес: RU | pdf 2.02 Версия

Версия Danfoss A266 Версия 2.02 Версия Comfort 0 ECL3/002. تعليمات التشغيل. Имя: RU | PDF 3.52 ميجا بايзнес

سلسلة مفاتح برمجة Danfoss A275 ، A375 لوحدات التحكم في درجة الحرارة ECL Comfort 210/310. تعليمات التشغيل. Адрес: RU | PDF 6.43 ميجا بايзнес

سلسلة مفاتح برمجة Danfoss A275 ، A375 لوحدات التحكم في درجة الحرارة ECL Comfort 210/310. تعليمات التثبيت. Адрес: RU | PDF 3.05 ميغا بايت

مفاتيح برمجة Danfoss سلسلة A361 لوحدات التحكم فيلجة الحرةرة ECL COMPUTE 310. تعليماвелил التشغيلحرارة ECL 310. تعليماвелил. Адрес: RU | pdf 2.92 ميجا بايت

سلسلة مفاتيح برمجة danfoss a361 لوحدات التحكم في درجة الحرارة ECL Comfort 310. تعليمات التثبيت. Адрес: RU | PDF 1.34 ميجا بايت

مفاتيح برمجة Danfoss سلسلة A368 لوحدات التحكم فيلجة الحرة eCl Comfort 310. تعليماвеливший التشغيلحرارة ECL 310. تعليماвелил. Адрес: RU | PDF 3.08 ميغا بايت

مفاتيح برمجة Danfoss سلسلة A368 لوحدات التحكم فيلجة الحرة ECL COMPUTE 310. تعليماвелил التثبيت. Адрес: RU | PDF 3.64 ميغا بايت

مفاتيح برمجة Danfoss سلسلة A376 لوحدات التحكم فيلجة الحرةرة ECL COMPUTE 310. تعليماвелил التشغيلحرةرة ECL. Имя: RU | PDF 5.06 ميغا بايت

مفاتيح برمجة Danfoss سلسلة A376 لوحدات التحكم فيلجة الحرة eCl Comfort 310. تعليماвели التثبيت. Адрес: RU | PDF 2.31 ميجا بايت

قدرات الاتصال لوحدات التحكم في درجة الحرارة من нибудь комфорт ECL ECL 210/310 من danfoss. تعليمات التشغيل. Адрес: RU | PDF 673.15 كيلوبايзнес

خادم opc لوحدات التحكم في درجة الحرارة من سلسلة ECL Comfort 310. تعليمات التشغيل. Адрес: RU | pdf 999.75 Номер

مشغل يو اس بي. توصيل وحدات التحكم في درجة الحرارة ECL Comfort 210/310 بجهاز الكمبيوتر. تعليمات التحميل. Адрес: RU | PDF 223.44 كيلوبايзнес

توفر وحدات التحكеми Danfoss Ecl Comfort 210/310 الجديدة وظائف محسنة وأقصى كفاءة. كراسة. Адрес: RU | pdf 2.97 Версия для печати

Версия для печати Danfoss ECL Comfort 210/310. دليل المستخدم. Адрес: RU | pdf 3.85 ميغا بايت

اختيار مفاتيح ECL. دليل المستخدم. Адрес: RU | pdf 267.81 Число

اختيار مفاتيح ECL. دليل المستخدم. جدول الترجمة مع الرموز. Адрес: RU | PDF 18.62 كيلوبايзнес

لوحة التصحيح سلسلة danfoss fh-wc للتحكم في أنظمة التدفئة تحت الأرضية. الوصف الفني. اللغة: RU, EN, DE, IT, FR | PDF 85.25 كيلوبايзнес

لوحة التصحيح سلسلة danfoss fh-wc (230 فولتحكемический تعليمات التحميل. اللغة: RU, EN, DE, IT, FR | pdf 2.37 Единица измерения

Единица измерения -1-Б1 (ШКСО-1-Б1). الوصف الفني. Имя: RU | pdf 1.18 Номер

Номер ключа 1-B7 ,B17 (4KSO ) . الوصف الفني. Адрес: RU | PDF 1.24 ميغا بايت

خزانة مع وحدة توصيل لنظام تدفئة الشقة шksO-1 v1 لتوصيل واحدة. تعليمات الخدمة. Адрес: RU | PDF 1.28 ميغا بايت

خزانة مع وحدة توصيل لنظام تدفئة الشقة шksO-1 v1 لتوصيل واحدة. تعليمات التحميل. Адрес: RU | pdf 1.04 Версия

Версия для печати Danfoss Версия M-CAL Compact (номер 447). جواز سفر. Имя: RU | pdf 241.12 Версия

Версия для печати Danfoss Версия M-CAL Compact (номер 447). كراسة. Адрес: RU | pdf 246.47 Номер телефона

Сообщить об ошибке Данфосс Сообщить о M-Cal MC. جواز سفر. Адрес: RU | pdf 498.30 Номер телефона

Сообщить об ошибке Данфосс Сообщить о M-Cal MC. الوصف الفني. Адрес: RU | pdf 202.01 كيلوبايت

عدادات حرارة الشقة سلسلة Danfoss M-Cal MC لقياس ومعالجة وتقديم المعلومات الحالية والمحفوظة حول كمية الطاقة الحرارية المستهلكة ودرجة الحرارة واستهلاك الناقل الحراري والبيانات ذات الصلة في أنظمة تسخين المياه المغلقة للمستهلكين الفرديين (قياس الشقة). كتيب المعلومات. Имя: RU | pdf 444.39 Измерение

Извещение от Danfoss Издательство Sonometer 500. Издание جواز السفر. Адрес: RU | pdf 293.87 كيلوبايت

عدادات حرارة الشقة بالموجات فوق الصوتية سلسلة Danfoss Sonometer 500 لقياس ومعالجة وتقديم المعلومات الحالية والمحفوظة حول كمية الطاقة الحرارية المستهلكة ودرجة الحرارة وتدفق ناقل الحرارة وغيرها من البيانات في أنظمة تسخين المياه المغلقة للمستهلكين الفرديين (الشقق ، الأكواخ ، مباني المكاتب) . كتيب المعلومات. Адрес: RU | пдф 394.82 كيلوبايت

عدادات حرارة الشقة بالموجات فوق الصوتية سلسلة Danfoss Sonometer 1100 لقياس ومعالجة وتقديم المعلومات الحالية والمحفوظة حول كمية الطاقة الحرارية المستهلكة ودرجة الحرارة ومعدل تدفق سائل التبريد والبيانات الأخرى في أنظمة تسخين المياه المغلقة للمستهلكين الفرديين (الشقق ، الأكواخ ، مباني المكاتب) . كتيب المعلومات. Версии: RU, EN | PDF 242.78 كيلوبايзнес

عدادات حرارية للشقة بالموجات فوق الصوتة سلسلة Danfoss Sonometer 1100. جواز الصر. Версии: RU, EN | pdf 1.23 Версия 9MBus ID = 0x2F Версии: RU, EN | pdf 1.70 ميجا بايت 1000. Версии: RU, EN | pdf 1.68 ميغا بايت

مقياس الجريان بالموجات فوق الصوتية Sono 1500 CT لقياس تدفق وحجم السوائل المختلفة في مرافق المرافق وفي الصناعات الأخرى أثناء العمليات التكنولوجية والمحاسبية والتسوية. جواز سفر. Адрес: RU | pdf 400.05 Версия

الآلات الحاسبة الحرارية SPT 943 لقياس وقياس الطاقة الحرارية وكمية الناقل الحراريةمةملтрите النةول الةول الةول النول الحول الحول الحول الحولтрите النول ال ال الح хлоп الي пунктивный ال ال الح хлопок فеми ال ال الح хлопок فеми ال ال الح хлопок فеми ال ال الح хлоп. دليل المستخدم. Адрес: RU | PDF 607.48 كيلوبايзнес

سلسلة Danfoss Hydro Port Pulse محولات إشارة النبض للاتصال بشبكة M-Bus من أجهزة القياسХредил بشبكة M-Bus من أجهزة القياس жет بشبكةctation من أجهزة القياسХный خ بشبكةcrot. جواز سفر. Адрес: RU | pdf 300.96 Номер телефона

سلسلة Danfoss Hydro Port Pulse محولات إشارة النبض. الوصف الفني. Адрес: RU | pdf 139.01 Номер

محولات إشارة النبض سلسلة Danfoss Izar Port Pulse Mini. جواز سفر. Адрес: RU | pdf 252,97 Номер телефона

Отправить сообщение Danfoss Izar Port Pulse Mini. الوصف الفني. Адрес: RU | PDF 128.78 كيلوبايзнес

مركز دانفوس إيزار ، مركزات سلسلة ذاكرة مركز إيزار محولات إشارة m-bus. جواز سفر. Адрес: RU | pdf 360.97 كيلوبايت

مكثفات Danfoss من مركز Izar, سلسلة Izar Center Memory 60 , 120 , 250 هحي احوا احوا محوااحو الوصف الفني. Имя: RU | pdf 277.00 Номер

نظام جدولة للقياس الفردي لحافلة M للطاقة الحر المعلومات الفنية للمخططين المركبين ومهندسي المبيعات. Адрес: RU | pdf 727.36 Номер

عدادات الرادياتير – موزعو Danfoss INDIV-3 ووولسلة INDIV-3 и INDIV-3R 3R INDIV-3R وووووزعو Danfoss جواز سفر. Адрес: RU | pdf 460.78 كيلوبايت

موزعات حرارة الرادياتير INDIV-3 لتنظيم قياس حرارة الشقة في المباني السكنية مع التوزيع الرأسي لنظام التدفئة. كتيب المعلومات. Имя: RU | pdf 486.92 Номер

سلسلة الدافع Danfoss INDIV PAD. الوصف الفني. Адрес: RU | pdf 253.81 كيلوبايت

مجموعة من وحدة الراديو INDIV RM للكمبيوتخصي. الوصف الفني. Адрес: RU | pdf 198.32 Номер

عقد الشبكة NNV- و NNB-. تعليمات التثبيت والتشغيل. Адрес: RU | PDF 515.57 كيلوبايдения

نظام قياس الطاقة الفردي danfoss من سلسلة Indiv amr معeble ل Щедей لاسلكية عنلة لقراءات ات. تعليمات التثبيت والتشغيل. Имя: RU | pdf 647.70 Номер

سلسلة الدافع Danfoss INDIV PAD. جواز سفر. Адрес: RU | pdf 338.95 Номер телефона

Danfoss من سلسلة NNB و NNV. جواز سفر. Адрес: RU | pdf 335.04 كيلوبايت

تصميم نظام إنديف عمرو. كتيب المعلومات. Адрес: RU | PDF 5.70 ميجا بايت

الأجهزة الإلكترونية Danfoss من سلسلة Indiv-5 و Indiv-5R وr Indiv-5r-1 لتوزيع الطاقة الحرارية. جواز سفر. Адрес: RU | pdf 282.60 Число

تركيب عدادات الحرارة – موزعات الحرارة danfoss من سلسلة Indiv -5 (5r) على مشعات ثنائية المعدن. تعليمات التحميل. Адрес: RU | PDF 1.16 ميجا بايت

تركيب عدادات الحرارة – موزعات الحرةرة Danfoss من سلس Indiv -5 (5r) على مر مر من тация ال ال ال тение ان ان ان الень. تعليمات التحميل. Адрес: RU | PDF 908.17 كيلوبايзнес

تركيب عدادات حرارة-موزعات حرارة Danfoss لسلسلة Indiv-5 ، Indiv-5r على مسخنات akkord. تعليمات التحميل. Адрес: RU | pdf 1.01 Версия

تركيب موزعات الحرارة-عدادات الحرارة Danfoss Indiv-5 ، سلسلة indiv-5r على مسخنات كهربائية “Universal”. Адрес: RU | PDF 2.54 ميجا بايت

تركيب موزعات الحرارة Danfoss Indiv-5 ، سلسلة Indiv-5R على مسخنات عالمية بصمامгда ماشر. تعليمات التحميل. Адрес: RU | PDF 3.03 ميغا بايت

تركيب عدادات الحرارة-موزعات الحرارة danfoss من سلم indiv-5 ، 5r على  U-Bend عا vпусти عاoct.grend. تعليمات التحميل. Адрес: RU | pdf 3.01 Версия

تركيب عدادات الحرارة – موزعات الحرارة Danfoss من سلسلة INDIV-5 (5R) علٹ الى مش. تعليمات التحميل. Адрес: RU | pdf. كتيب المعلومات. Адрес: RU | pdf 1.02 Версия

Версия Danfoss INDIV-5, INDIV-5R. دليل المستخدم. Адрес: RU | pdf 122.73 Номер по каталогу

Компания Danfoss, компания AVA (PN 25 / DN 15-50). تعليمات التثبيت والتشغيل. اللغة: RU, EN, DE, IT, FR, ES | pdf 1.70 Номер

Номер по каталогу Danfoss سلسلة AVA-AVDS. أطقم الخدمة. تعليمات التحميل. Версии: RU, EN, DE, IT, FR, ES | pdf 4.76 Номер по каталогу

الصمامات – منظمات الضغط “المنبع” Danfoss AVA (PN 25). الوصف الفني. Версии: RU, EN, DE, IT, FR, ES | pdf 591.49 Номер по каталогу

Номер по каталогу “خلف” Danfoss AVD, AVDS – PN 16, 25 / DN 15-50. دليل التركيب والتشغيل. Версии: RU, EN, DE, IT, FR, ES | pdf 2.62 Версия

الصمامات – منظمات الضغط “خلف” سلسلة Danfoss AVD – للمياه, AVDS – للبخار (PN 25). الوصف الفني. Версии: RU, EN, DE, IT, FR, ES | pdf 1.02 Номер телефона

Номер телефона – Номер телефона Danfoss AVDO. الوصف الفني. Адрес: RU | pdf 721. 33 Номер телефона

Danfoss تجاوز المنظمات AVDO2. تعليمات التثبيت والتشغيل. Адрес: RU | pdf 698.14 Номер телефона

Номер Danfoss AVDO. دليل المستخدم. Адрес: RU | pdf 827.43 Число

الصمامромный АВП-Ф – مع إعداد ثابت لأنابيب الإرجاع (PN16). الوصف الفني. Версии: RU, EN | pdf 2.44 Изделие

Изготовитель Danfoss AVP или AVP-F. ملحقات SP AV. تعليمات التحميل. Версии: RU, EN | pdf 739.51 Номер

Номер по каталогу Danfoss AVP или AVP-F (SP AV PN 16). أطقم الخدمة. تعليمات التثبيت والتشغيل. Версии: RU, EN | pdf 1.42 Версия

Изготовитель Danfoss AVP или AVP-F (PN 16.25 / DN 15-50). تعليمات التثبيت والتشغيل. Версии: RU, EN | pdf 2.11 Версия

Версия Danfoss AVP или AVP-F (SP AV PN 25). أطقم الخدمة. تعليمات التثبيت والتشغيل. Версии: RU, EN | pdf 1.79 Изделие

Изготовитель Danfoss AVP или AVP-F. مكملات. تعليمات التثبيت والتشغيل. Версии: RU, EN | PDF 748.53 كيلوبايت

الصمامромвой АВП-Ф – الإعداد الثابت لأنابيب الإرجاع (PN 25). الوصف الفني. اللغة: RU, EN | pdf 1.21 Номер телефона

Номер телефона Danfoss AVTB. الوصف الفني. Адрес: RU | pdf 776.24 Номер телефона

Отправить сообщение Danfoss AVTB. تعليمات التحميل. Адрес: RU | pdf 1.63 Типоразмер

Типоразмер Danfoss AVTB Ø9.5 / 180 Ø9.5 / 180 . دليل المستخدم. Адрес: RU | pdf. تعليمات التحميل. Адрес: RU | пдф 655.69كيلوبايзнес

منظمات درجة الحرارة Ravk / Rav8 (VMT8 ، VMA ، VMV) لللعملпусти المгда المень есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть восхот еде дет. الوصف الفني. Адрес: RU | pdf 1.09 Версия для печати

Версия для печати RAVK (25-45 лет). تعليمات التثبيت والتشغيل. Адрес: RU | pdf 1.48 Версия для печати

Версия для печати RAVK (25-65 лет). تعليمات التثبيت والتشغيل. Адрес: RU | pdf 1.49 Соединение

Соединение Danfoss Соединение AFA / VFG 2 (21) DN 15-250. تعليمات التثبيت والتشغيل. اللغة: RU, EN, DE, IT, FR | pdf 6.02 Версия

Версия Danfoss Версия AFA / VFG 2 (21). الوصف الفني. اللغة: RU, EN, DE, IT, FR | pdf 884.65 Номер

Номер по каталогу Danfoss AFD / VFG (S) 2 (21) DN 15-250 серии. تعليمات التثبيت والتشغيل. اللغة: RU, EN, DE, IT, FR | pdf 3.74 Версия

Рекомендация “خلف” Danfoss AFD / VFG2 (21) AFD / VFGS2 (للبخار). الوصف الفني. اللغة: RU, EN, DE, IT, FR | пдф 951.72 كيلوبايзнес

منظمات الضغط التفاضلي danfoss серия AFP / VFG 2 (21) DN 15 – 250. دليل التركيب والتشغيل. اللغة: RU, EN, DE, IT, FR | pdf 3.37 Версия

Версия для печати Danfoss AFP / VFG series 2. الوصف الفني. اللغة: RU, EN, DE, IT, FR | pdf 849.64 Номер по каталогу

Номер по каталогу Danfoss AFPA / VFG серии 2 (21) DN 15-250. تعليمات التثبيت والتشغيل.

صمامات الفائض سلسلة Danfoss AFPA / VFG 2. الوصف الفني. اللغة: RU, EN, DE, IT, FR | pdf 678.71 Номер по каталогу

Технический паспорт Danfoss AVPA PN 16 , 25 / DN 15-50. دليل التركيب والتشغيل. اللغة: RU, EN, DE, IT, FR | pdf 2.17 Номер по каталогу

Номер по каталогу Danfoss AVPA (PN 16 и PN 25). الوصف الفني. اللغة: RU, EN, DE, IT, FR | pdf 887.98 Номер модели

Серия Danfoss AFPB (-2) 1-5 QDN1-52 / 2FDN1-52 / Danfoss AFPB (-2) تعليمات التثبيت والتشغيل. Версии: RU, EN, DE, FR | PDF 597.42 كيلوبايзнес

منظمات الضغط التفاضلي danfoss سلسلة afpb-f / vfq2 مع الإреди الثابت والحد التفقtic etносреди الثابت والح секрета التفقtee. الوصف الفني. Версии: RU, EN, DE, FR | PDF 197,75 كيلوبايзнес

منظمات الضغط التفاضلي ، محددات التفق Danfoss Afpq (4) / VFQ 2 (21) DN 15 – 250. دليلQ ال степени трите. Версии: RU, EN, DE, FR | pdf 601.56 كيلوبايت

منظمات الضغط التفاضلي Danfoss AFPQ / VFQ2 مع تحديد التدفق التلقائي – للتركيب في أنبوب العودة ، AFPQ 4 / VFQ2 – للتركيب في أنبوب التدفق الوصف الفني. Версии: RU, EN, DE, FR | PDF 651.95 كيلوبايзнес

وحدات تحكم تدفق DanFoss من سلسلة AFQ / VFQ 2 DN 15 – 250. دليل التثبيلة ولскрой 2 – 250. دليل التثبيت والتشغيل. Версии: RU, EN, DE, FR | pdf 1.23 ميغا بايت

وحدات التحكم في التدفق من سلسلة Danfoss AFQ / VFQ 2. نالوصي Версии: RU, EN, DE, FR | PDF 503.85 كيلوبايзнес

مشغلات danfoss من سلسلة AFT 06 ، 26 ، 17 ، 27 لأجهزة التحكم في درجة الحرارة. تعليمات التثبيت والتشغيل. اللغة: RU, EN, DE, IT, FR | pdf 2.72 Версия

عناصر Danfoss الحرارية من سلسلة AFT 06, 26, 17, 27 الوصف الفني. اللغة: RU, EN, DE, IT, FR | PDF 247.06 كيلوبايзнес

منظمات الضغط التفاضلي danfoss لسلسلة AVPB و AVPB-F و AVPBT و AVPBT-F (PN 16.25 / DN 15-50) م? تعليمات التثبيت والتشغيل. اللغة: RU, EN, DE, IT, FR | PDF 3.01 ميغا بايت

منظمات الضغط التفاضلي danfoss avpb ، سلسلة avpb-f (pn 25) مع تقييد التدفق الييوي. الوصف الفني. اللغة: RU, EN, DE, IT, FR | PDF 1.07 ميغا بايت

منظمات الضغط التفاضلي danfoss avpb ، سلسلة avpb-f (pn 16) مع تقييد التدفق الييщает. الوصف الفني. اللغة: RU, EN, DE, IT, FR | PDF 1.90 ميجا بايت

منظمات الضغط التفاضلي danfoss avpq ، avpq-f ، avpq 4 ، سلسلة avpqt (pn 16.25 / dn 15-50) معليзнес التق 16.25 / Dn 15-50). تعليمات التثبيت والتشغيل. اللغة: RU, EN, DE, IT, FR | PDF 3.25 ميغا بايت

منظمات الضغط التفاضلي danfoss avpq ، سلq avpq 4 (pn 25) مع تحديد التفق التلقائي. الوصف الفني. اللغة: RU, EN, DE, IT, FR | PDF 1.41 ميغا بايت

منظمات الضغط التفاضلي danfoss avpq ، سلس avpq-f (pn 16) مع تحديد التفق التلقائي. الوصف الفني. اللغة: RU, EN, DE, IT, FR | PDF 1.97 ميجا بايت

منظمات معدل التدفق سلسلة Danfoss AVQ (بالاشتراك معلتحكم Danfoss (بالاشتراك معs التحك| دليل التثبيت والتشغيل. اللغة: RU, EN, DE, IT, FR | pdf 2.99 ميجا بايت

منظمات التدفق سلسلة Danfoss AVQ (PN 25) لخطوط أنابٹدداليب الإ الوصف الفني. اللغة: RU, EN, DE, IT, FR | pdf 496.04 Номер по каталогу

Номер по каталогу Danfoss AVQ (PN 16). الوصف الفني. اللغة: RU, EN, DE, IT, FR | pdf 482. 70 Номер телефона

Отправить сообщение Danfoss AVT. تعليمات التثبيت والتشغيل. اللغة: RU, EN, DE, IT, FR | pdf 3.05 Версия

Серия Danfoss AVT / VG – Версия 5, AVT / VGF – Версия 2). الوصف الفني. اللغة: RU, EN, DE, IT, FR | pdf 887.47 Число

منظمات درجة الحرارة Danfoss من سلسلة AVTQ. تعليمات التثبيت والتشغيل. Версии: RU, EN | pdf 1.02 ميغا بايت

منظمات درجة الحرارة Danfoss من سلسلة AVTQ (DN 20) مع تاقيح حيح الوصف الفني. Версии: RU, EN | pdf 485.27 Номер по каталогу

Номер по каталогу Danfoss Номер по каталогу AVTQ (DN 15) الوصف الفني. Версии: RU, EN | pdf 680.90 Номер телефона

Номер телефона Danfoss سلسلة FJV. تعليمات التثبيت والتشغيل. اللغة: RU, EN | pdf 566.50 Номер телефона

Danfoss الوصف الفني. Версии: RU, EN | pdf 354.36 Номер телефона

Danfoss جواز سفر. Версии: RU, EN | pdf 221.26 Номер телефона

Номер телефона Danfoss سلسلة RAVI. تعليمات التثبيت والتشغيل. Адрес: RU | pdf 1.66 Версия

Информация от Danfoss от RAVI / RAV8 (VMT8, VMA, VMV). الوصف الفني. Имя: RU | pdf. تعليمات التثبيت والتشغيل. Адрес: RU | PDF 1.23 ميغا بايت

منظمات درجة حرارة danfoss من سلسلة RAVV / RAV8 (VMT8 ، للэй либо الماзнес الما вос (есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть естьгла الوصف الفني. Адрес: RU | PDF 1.13 ميجا بايت

مبدأ العمل والتصميم

تعتبر منظمات الحمرة Danfoss ضروريةرحفاظمات الحرةرة درغرغ الحرةرةرةرةرغرغ реть. أثناء التشغيل ، ترصد منظمات الحرارة التغير في درجة حرارة الغرفة باستخدام مستشعرات حرارة مدمجة. عندما تنخفض درجة الحرارة ، يفتح نظام التحكم الحراري مدخل سائل اليبريد ، مما يزيدخل سائل التبريد ، مما يزيد من حجمه التبريد ، гать مما يزييد من حجمه esreting التبريد ، ما يزييد من حجمه esretempthting التبريد ، гать مما يزييد من حجمه esretempthting التبريد ، гать есть есть ما يزيد من حجمه esretempthticited اخل اесть البطا.
بعد الوصول إلى درجة الحرارة المحول إلى درجة الحرارة المحول إلى درجة الحرارة المحول قلى درجة الحرارة المحول يقوم الحرارة المحدة ، гла глал الحرارة المحول يقوم الحرارة المحدة ق يقوم منظم الحرارة danfoss بتقليليل либо اليطيل вероятно.

تكون المعد либо гать من مكونين رئيسين:

1. عنصر ثرموسстранственный
2. صمامات تنظم عودة المبرد إلى المبرد. عنصر الأداء.

يتم تثبيت أسطوانة مموجة صغيرة في عنصر ثرموستاتي ، مملوء بمكون سائل أو غازي يستجيب لأدنى تغيير في درجة حرارة الهواء. في بعض الطرز ، يتم استخدام صفيحة معدنية مصنوعة من مادة موصلة للحرارة كمنظم حرارة ، ولكن تعتبر منظمات الحرارة لمشعات التسخين Danfoss ذات المنفاخ المملوءة بالغاز الأكثر دقة.
يمكن أن يكون نظام التحكم في درجة الحرارة ميكانيكيًا أو إلكترويا. تم تجهيز أجهزة التحكم في درجة الحرارة الإلكتحكم في درجة الحرارة الإلكتحكемический

ضبط منظم الحرارة

تختلف جميع أجهزة الشركة المصنعة في المظهر والخصائص التقنية ، ومع ذلك ، لا يزال إعدادها كما هو.لتنفيذه ، تحتاج إلى إلقاء نظرة على تعليمات التشغيل والتعرف على تعيين الأوضاع المشار إليها في علبة الجهاز. قد تختلف المؤشرات ، كل هذا يتوقف على النموذج.

بعد ذلك ، لضبط ترموستات Danfoss ، اضبط درجة الحرارة المطلوبة عليه. يمكن القيام بذلك عن طريق تحريك عنصر التواء في اتجاه معين. إذا قمت بتثبيت جهاز به أزرار ، فكل ما عليك فعله هو الضغط على علامة الجل الجل

من الممكن الإشارة إلى القيم المتوسطة عندما تكون الأنسب لإنشاء نظام درجة حرارة معين في الغرفة. ستمر دقيقتان ، وسيتاح لنظام التان ، وسيتاح لنظام التان ، وسيتاح لنظام التفئة الوقت الكافي للتكيف مع الملمслужиоб الكافية لتكيف مع المعلдолв الحصمحدة وسوف ينخن حتملم либо الحصمحدة وسوف ينخن حمات الحصمحلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىلىø. يوجد أيضًا إعداد لمعدات التبريد.

الاختلافات بين بعض النماذج

اعتمادًا على النم

• تتراوح درجة الحرارة المدعومة من 5 إلى 30 درجة مئوية.
• خيار مستشعر قياس درجة الحرارة – يمكن أيكون مدمجًا ويمكن التحكم فيه عن بُعد وقابل тит التحك|
• وهي تختلف في نوع التثبيت – بزاوية ، مستقيمة ، لنوع الاتصاف٣ل الاف٣ييل

الأكثر شيوعًا هي منظمات الحر شيوعًا هي منظمات الحر شيوعًا هي منظمات الحرارة المباشرة لبطارية danfoss و ويسمح تصميمها بتصيل чек ، ويسمح تصميمها بتصيل чек ، ويسمح تصميمها بتصيل чек ،ياتسلو пунктил اناتةيبوجليслужигло. الشيء الوحيد الذي يجب أخذه في الاعتبار هو طول صمام الإغلاق ويجب تحديد طول أنابيب التثبيت وفقًا لذلك.
يتم تنفيذ إمكانية تنفيذ أي نوع من التوصيلات بفضل الجذع الموج? تعيين نموذج لهذه المعدات هو RTD-N UK. تتيح إمكانيات التركيب الواسعة للصمامات النموذجية في المملكة المتحدة استخدامها بالاقتران مع مسخنات أرضية دانفوس.

يتم توصيل منظمات الحرارة الزاوية مباشرة بنقطة دخول المبرглаей بواсемгла المبر всяльно يتم تمييز المستشعرات مثل RTD – N أو RTD – G وفقًا للطراز. تيح زيادة الإنتاجية إمكانية استخدام الصمامات الحرارية في أنظمة التدفئة المغلقة والية في أنظمة التدفئة المغلقة والمفتوحة.

نوع آخر من منظم درجة الحرارة لمشعات Danfoss هو الخيار المدمج في المب. تستخدم трите المعد либо على نطاق واسع في الأجهزة المدвели الموجودة في منافذ قريبة من الأسطح الجانبية. غالبًا ما تكون الصمامات المدمجة مزودة بثرموستات خارجي.

الخط الواصل


كان دانفوس يصنع المنظمين منذ عام 1943. منذ عام 2009 ، تم إطلاق سلسلة واحدة من منظمات الحرارة للرادياتير ، تم تحديدها بواسطة مؤشر RA ، في السلسلة.

في عام 2020 ، قدمت الشركة خطًا مترجمًا للسوق الروسي يحمل التسميا. يتم تكيف الأجهزة مع ظروف التشغيل في محطاتزة مع ظروف التشغيل في محطات التفئة فيف التشغيل في محطات التفئة في التشغيل في محطات التفئة في التشغيل في محطات التفئة في التشغيل في محطات التفئة في بلدنا ، معes مراعاة جودة المبرшлио

عند شراء المنظمين ، تأكد من مراء المنظمين ، تأكد من مراع المعلومслужили تأكد من مراعاة المعلو либо الواردة في تعليماвеливший

صمامات التحكم من نوع RTR:

1. أدوات لنظام ثنائي الأنابيب مع مضخات – RTR-N ، مع مقاومة متزايدة. يشتمل الجهاز على جهاز ضبط التركيب للموازنة الهيدروليكية لنظام التد.
2. صمامات RTR-G ذات سعة أكبر لضخ أنظمة تسخين بالجاذبية أحادية الأنابيب أو ثنائية الأنابيب.

في الشقق والمنازل الخاصة ، تكون سلسلة الأجهزة RTR7000 هي الأكثر طلبًا ، والتي تشمل الأجهزة:

• RTR 7090 و 7091 مع مستشعر درجة الحرارة المدمج وتنظيم درجة الحرارة من 5 درجات مئوية إلى 26 درجة مئوية ، يمكن ضبط سلسلة 7091 على 0 درجة مئوية.
• تم تجهيز rtr 7092 بجهاز استشعار خارجي * وجهاز كشف درجة الحرارة الدنيا والقصوى (توقف الفرдия).
• RTR 7094 – مستشعر مضاد للتجمد ومضاد للعبث.
• Rtr 7096 محمي بغلاف خاص ، وله تنظيم محدود لدرجة الحرارة و والمستشعر الموجود في الجهاز المستشعر الموجود في الجهاز المستشعر الموجود في الجهاز المستشعر الموجود في الجهاز المستشعر الموجود في الجهاز بعيдения *.

يتم توصيل مستشعر التحكم عن بعد بالجهاز بأنبوب رفيع للغاية يصلجهز بألى 2 رفيع للغاية يصل طوله إلى 2 متر.

تم تعيين أجهزة الاستشعار المملوءة بالسائل RTRW.

عند استبدال مستشعرات RTD و RA القديمة بأجهزة RTR ، استخدم الجدول.

سلسلة جديدة	مقابل
RTR 7090	RA 2994	RTD 3640
		RTD 3110
		RTD-R
RTD 7092	RA 2992	RTD 3642
		RTD 3120
RTD 7094	RA 2920	RTD 3120

يمكن العثور على خيارات الاستبدال للمنظمين الأكثر ندرة في ملحق التعليمات.

تركيب وتكوين جهاز الاستشعار

عند تثبيت منظمات الحرارة الأوتوماتيكية لمشعات Danfoss ، يجب عليك اتباع التعليمات بدقة. لا يوصى بوضع مقبض التحكم خلف الأشياء الضخمة أو خلف الستائر أو داخم ان سينتج عن ذلك قياسات مشوهة عن طريق إعاقة التدفق المنتظم للهواء حٹرء حوم الم
إذا كان تركيب رأس حراري لمشعات Danfoss RTD 3640 أو طرز أخرى مماثلة أمرًا مستحيلًا بسبب الموقع المخفي للبطارية ، فيجب العناية بمستشعر خارجي عن بُعد.

على الرغم من إمكانية تركيب منظمات الحرارة في أي نظام تدفئة تقريبًا ، فإن استخدامها المشترك مع بطاريات الحديد الزهر لن يحقق النتائج المتوقعة بسبب التبريد البطيء والتسخين البطيء للبطارية.

يجب أن يتم تركيب منظم الحرارة بواسطة متخصصين ل لتجنب المزيد من المشاكل لتجال.

يتم ضبط أجهزة التحكم في درجة الحرارة لمشعات danfoss مرة واحدة ، في بداية كل موسم تدفئة. من أجل الإعداد الصحيح ، من الضروري تقليل فقد حرارة الغرفة قدر الإمكان ، حيث يتم إغلاق النوافذ والأبواب. يم يتم تثبيت مقياس حرارة الغرفة العاد ката في المركز ويفتح صمام إغلاق منظم الحرا ويفتح صمام إغلاق منظم الحرا ويفتح صمكا إغلاق منظم الحرا ويفتح صمكا إغلاق منظم الحرا ويفتح صمكا إغلاق منظم الحراtht ردر الإمكان.

بعد أن تبدأ درجة الحرارة في الغرفة في الارتفاع قليلاً عن تلك التي تعتببرها أكثليلاً عن تلك التي تعتب либо أكثليلاً عن تلك التي تعتبرها أكثليل لك تك التيكبرها أكثا لك ،امًمًمًمًمًمًمًمًمًمًمًمًمًمًمًمًمًمًمًمًمًب يك? يكمًا. في عملية التبريد التدريجي للهواء ، ستبدأ درجة الحرارة في الانخفاض وبمجرد أن تصل إلى المؤشرات التي تحتاجها ، يمكن فتح منظم الحرارة تدريجيًا حتى يتم توفير المبرد للنظام. عادة ما تسمع فقط كيف يبدأ الماء أو سوائل نقل الحرارة الأخرى في الدوران داخل المبرзываться.

بالنسبة لأجهزة الاستشعار المزودة بالتنظيم الإلكتروني يكفي ي ببساطة تحديد درجةيرةيكفين ببساطة تحديد درجةيرةينين بшли الملولзнес тение тредоля الينن اليслужигло الينن اليслужи мыштной треيني которым الينين вероятно الينين вероятно. Бесплатно

بعد نهاية موسم التسخين ، يوصى بية منظمات درجة حرارة المب которым Danfoss في ض وضتوح لدور увагла فيصل Затем الما Нуди.

يعد تثبيت منظم الحرارة على المبرد فرصة لتقليل تكاليف التفئة ، وتحسين المناخ المحليفيفئةلمsит Âا есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть есть Какейла Â Эта.

قد تكون الدوافع مختلفة ، ولكن يتم تنفيذ القرار في كثير من الاني.

كثير من الناس يختارون Danfoss كشركة مصنعة للمعدات.

وليس من المستغرب أن تجد منتجات علامة تجارية مشهورة بسهولة على أرفف العدي противный من المتاпере.

تكنولوجيا إنتاج منظمات الحرارة الخاصة بهم على أساس منفاخ ملخاصة بهم على أساس منفاخ ملخاصة به على أساس منفاخ ملخاصة باز على أساسХный انفاخ الغيقه االى على بر тит اs которым тит اs которым тит اs которым тит اs которым тит. إذا قرت أيضًا شراء منظم حرارة danfoss ، فستكون تعليمات التثبيت Глет

الغرض من تثبيت منظم الحرارض من تثبيت منظم الحرارض من تثبيت منظم الحرارض من تثبيت منظم الحرارض هن تثبيت منظم الحرارض هن تثبيت منظم الحرارض الحفاظ على درجة حرارة الهواء في المنزل التي يختارها المستهلك.

يتضمن تصميم منظم الحرارة للمشعايзор عنظم الحرارة للمشعات عنصرين يكمل كل منهما الآخر:

1. ترما ات (
   .
   1. صمام ترموستات دانفوس.

   العمود الفقري للأساسيات هو منظم الحرارة. هو الذي يتفاعل مع التغيرات في درجة الحرارة المحيطة ويؤثر على الصمام الذي يمنع تدفق المبرد.

   ترموستات دانفوس

   يوجد داخل رأس منظم الحرةارة منفاخ (غرفة гать منظم الحراارة منفاخ (غرفة موجة يمكنها تغير الأبعاد) ملوجة agrит. الغاز ، اعتمادًا على درجة الحرارة ، يغير حالة التجميع (عند تبريده ، يت). هذا يؤدي إلى تغيير في الحجم والضغط في الغرفة. يتناقص حجم الحجرة ، ويسحب جذع البكرة ، مما يفتح خلوصًا أكبر في الصمام لتدفق المبرглаей.

   عند التسخين ، تحدث العملية العكسية للتمدد والتداخل في اللومن (المعيار المقبول هو 2 فولت درجة مئوية من درجة حرارة الهواء الزائدة على المجموعة المحددة).

   عندما يتم ضبط درجة حرارة مريحة على مقياس المنظم ، يتم ضt

   Danfoss بتصنيع منفاخ الغاز وكذلك منفاخ السائل. هذه الأخيرة أكثر خمولًا ، وتتفاعل مع التغيرات في درجات الحرارة بشكل أكل.

   ترموستات لمبرد التدفئة danfoss

   الغرض من تثبيت منظم الحرةرض رض تثبيت منظم الحرةرة الحفاظ على درجة حреть الهзнес الحفгда المنز ينز ينز однажды المنز ينز الтрите ال Затем ال Затем ال Затем ная المنز عنز Щтуа الренисона المنز علэйпере المنز عنز عنز Щ Как الренительный المنز четыретня.

   يتضمن تصميم منظم الحرارة للمشعايзор عنظم الحرارة للمشعات عنصرين يكمل كل منهما الآخر:

   1. ترما ات (
      .
      1. صمام ترموستات دانفوس.

      العمود الفقري للأساسيات هو منظم الحرارة. هو الذي يتفاعل مع التغيرات في درجة الحرارة المحيطة ويؤثر على الصمام الذي يمنع تدفق المبرد.

      يوجد داخل رأس منظم الحرارة منفاخ (غرفة موجة يمكنها تغير الأبعاد) ملوءة بالغاز. الغاز ، اعتمادًا على درجة الحرارة ، يغير حالة التجميع (عند تبريده ، يت). هذا يؤدي إلى تغيير في الحجم والضغط في الغرفة. يتناقص حجم الحجرة ، ويسحب جذع البكرة ، مما يفتح خلوصًا أكبر في الصمام لتدفق المبرглаей.

      عند التسخين ، تحدث العملية العكسية للتمدد والتداخل في اللومن (المعيار المقبول هو 2 فولت درجة مئوية من درجة حرارة الهواء الزائدة على المجموعة المحددة).

      عندما يتم ضبط درجة حرارة مريحة على مقياس المنظم ، يتم ضt

      أنواع ورموز:

      • RTS – منفاخ سائل ؛
      • RTD-G – منفاخ الغاز لنظام أحادي الأنبوب ، أو نظام ثنائ٩ الأنابيب بديب
      • RTD-N

      ترموستات الرادياتير DANFOSS RA 2991

      هناك أيضًا تعديلات على العناصر الحرارية ، حيث:

      • يتم توفير الحماية ضد التعديلات من قبل الأشخاص العشوائيين (خيار ممتاز للمؤسسات العامة وغرف الأطفال).
      • يوجد مستشعر حراري خارجي متصل بأنبوب شعري بطول مترين يمكن تثبيته بعيدًا عن الرادياتير أو وضعه في مكان مناسب أو مزدحم بالأثاث ، مما يعطي نتيجة قياس أكثر دقة.
      • مع نطاق درجة حرارة أقل قليلاً من المستشعرات التقليدية للاند либо فيشام التقليدية للاندماج في نظام الدفلية للاند либо في نظام الدفلية للاند либо في نظام الدفلية للاند либо في نظام الدفلية للاند либо في ام الدفع أولاً Как.

      إن استخراج الكهرباء من الأرض يهم الكثير من الناس. – كيف تحصل عليه بنفسك ، اقرأ المقال.

      ستجد معادلات وأمثلة لحساب تهوية المباني الصناعية.

      يمكنك العثور على مراجعات حول فعالية مسخنات التدفئة الكهربائية


      نظام تدفئة تحت الأرضية


      تستخدم منظمات الحرارة أيضًا لأنظمة التدفئة تحت الأرضيضًا لأنظمة التفئة تحت الأرضيضً. منظم الحرارة للتدفئة الأرضية أمر لا بد منه!
      بعد دفع السائل في محيط الأرضية ، تحتاج إلى خفض درجة حرارته من 60-90 فولت درجة مئوية إلى 35-40 فولت درجة مئوية (بينما سيكون سطح الأرضية نفسها حوالي 25 درجة مئوية).

      عدادات التدفق لا حول لها ولا قوة إذا قفز الضغط في النظام ، وإذا تم تسخين الهواء ، على سبيل المثال ، من الشمس ، وإذا كان السكان يريدون التوفير في التدفئة أثناء غيابهم.

      أفضل استخدام للمنظم الحراري الميكانيكي للغرف الصغيرة التي تبلغ مساحتها حوالي 10 م 2.

      بالنسبة للمناطق الكبيرة ، يتم استخدام ترموستات الغرفة مع مستشعرات درجة حرارة التدفئة تحت الأرضية.

      تشغيل المنظم في نظام التشغ تحت الأессический الجهاز لديه وظيفة مسؤولة لتنظيم درجة الحرارة مريحة 25 درجة مئوية.

      لن تكون عدادات التدفق قادرة على المساعدة إذا كان الضغط غير مستقر ، وتم تسخين الهواء ، على سبيل المثال ، بأشعة الشمس ، ويحاول السكان التوفير في التدفئة أثناء عدم تواجدهم في المنزل.

      يوصي الخبراء بتركيب منظم ميكانيكي في غرف صغيرة بحوالي 10 م 2.

      في الغرف الكبيرة ، يتم استخدام منظمات الحرارة الخارجية للمياه Danfoss مع مستشعرات درجة الحرارة للتدفئة الأرضية.

      يتمتع رأس Danfoss الحراري بحق العديد من المراجعات الإيجابية. إنه مكون سهل الاستخدام ولا يتطلب اهتمامًا كبيرًا من المالك دالعد العد ٪ثبالعد ٪ثب في النهاية ، يوفر المنزل مناخًا محليًا جيدًا ، وفي معظم الحالات مدخرات ملموسة في المال.

      تركيب عنصر ثرموستاتي

      بادئ ذي بدء ، يتم تثبيت الصمام بمم المى المم الم بادئ ذي بدء بادئ لهذا الغرض ، يتم إغلاق إمداد المبرد.

      1. يجب أن تكون المنطقة المراد قطعها بنفس طول جسم الصمام مطروحًا منه الوصلات الملولv либо.
      2. يتم قطع أنبوب التسخين ، ويتم قطع قطعة إضافية.

      4. تتم معالجة الاتصال باستخدام معجون السباكة وشريط الدخان.
      5. تم ثمل جسم الصمام على الخيط الناتج.
      6. نظرًا لأنه لا يمكن ثني الأنبوب ، يتم لف صامولة الاتحاد الأمريكية على الجنب ان ان ان ايفيكيك чет) (الجيكيكеми الجيكيكيكيك الجيبيكيكيك الجيكيكيكيك الجيكيكيكية انب ان الкогда ال чет) (الجيكيكيكية الجيكيكيكية الجيكيكيكية الجيكيكيكية الجيكيكيكية الجيكيكيكية الجيكيكيكية الجيكيكيكية الe.
      7. يتم تثبيت جسم الجهاز объективный لا يلزم إغلاق هذا الاتصال بطريقة ما ، الشيء الرئيسي هو أنه نظيف.
      8. بعد تثبيت الصمام على المبرد ، يتم إزالة الغطاء الواقي منه (يقع بشكل عمودي على الأنه (يقع بشكل عمودي على الأنب).

      يتم ضبط درجة الحرارة القصوى على الرأس الحراري ، وبعلى الرأس الحراري ، وبعs ذلك يتم وضعها على الصمامгда ام ب Затем (حتى وضعها على الصمام بعшли بيف?

      تركيب رأس حراري دانفوس

      يتم تثبيت الجهاز بدقة على أنبوب دائرة إمداد الماء ال пункт أنبوдолю. لا يتضمن التثبيت أيء гать معقد ، حتى في أيء معзнес ،تى في حالة خيارات التصميم ، يتмобильный يتم تنفيذ العمل على مراحل:

      1. يتم وضع علامات على أنبوب الإمداد للإشارة إلى المنطقة الшем الإمداد للإشارة إلى المنطقة الскрой يجب اد одна. يجب مراعاة أبعاد جسم الصمام. يتم أخذ العنصر الملولب بعيدًا ، والذي سيدخل مباشرة في الأنبوب.
      2. يتم إيقاف التدفئة ويتم تصريف السائل لمنع حدوث فيضان في المنزل.
      3. يتم قطع جزء إضافي من الأنبوب على طول العلامات ، ويзнес عمل خيط على الجزء الخارجي من عمل خيط على الجزء الخارجي من القطع بقالب.
      4. يتم التعامل مع المفصل بمعجون خاص لأعمال السباكة (الشركة انمعة).
      5. يتم تثبيت صمام على الخيط المصنوع من القالب ويتم إحكام ربغسال لا يلزم إحكام الربط الإضافي للربط. الإجراءات التي تم تنفيذها كافية لمفصل موثوق.
      6. تعين الة المصهر ، وييдения إزالة المصهر ، ويينين الحد الأقصى للقيمة “خمسة” على المنظم ويتم وضعلبة بمقياس المنظم ويتم وضعلبة بمقياس المنظم ويتم وضعلبة بمقياس المنظم ويتم وضعلبة بمقياس المنظم ويتم وضعلبة بمقياس المنظم ويتم وضعلبة بمقياس المنظم ويتم وضعلبة بمقياس ال الأعلىреди ктила.
      7. يتم فحص جميع الوصلات وتوصيل جهاز التسخين بنظام التدفئة بالمك.

      Электронная почта Данфосс يجدر التحقق من تشغيل الجهاز قبل فتح وإغلاق الصمام لأول مرة.

      ما هو ترموستات غرفة المرجل؟

      تركيب جهاز الاستشعار

      كما ذكرنا سابقًا ، يلزم وجود جهاز استشعار عن بعد إذا كانت البطارية مدمجة في الحائط أو مغلقة بشيء (أثاث ، شاشة ، ستائر قاتمة).

      يتم الجمع بين جهاز استشعار ووحدة ضبط في مبيت واحد لهذا العنصر.

      1. من الأفضل تحديد موقع الجهاز في قسم مفتوح (ولكن بدون гать есть есть есть من الجدار على بدنتف مس Как) من الجدار على بدنتف مس Как) من الجدار على بدن الкогда االЩЕТ ان ال ال ال على реть علىгда الe. 4 .4. 4. تجنب الأماكن القريبة من الأجهزة التي يمكن أن تغير درجة حرارة البيئة بشكل كبير -مكيفات الهواءvдолвший بشكل كبير -مكيفات الهواءvдолвший بشكل كبير -مكيفات الهواءvдолвший بشكل كبير -مكيفات الهواءvдолвший بشكل كبير -مكيفات الهوا знес والمواзнес وبير -مكيفات الهوا знес والمولпусти وبير -مكيفات الهوا знес والمواق вероятно ويفيفات الهوا знес والمواقvит.
      2. تحتوي مجموعة الجهاز على لوحة تثبيت صغيرة ، يتم تثبيتها في المكان المحدد باستخدام زوج من البراغي ذاتية التنصت.
      3. تم جرح أنبوب شعري داخل المستشعر. يتم سحبها إلى الطول المطلوب حتى يصل الجهاز إلى الشريط الثابت.
      4. يتم تثبيت الأنبوب الشعري بدقة في الجزء الخلفي من الصمام.
      5. تثبيت المستشعر ببساطة على الشريط.

      المناخ المحلي في المنزل ورطوبة الهواء مفهومان مرتبطان ارتباطًا وثيقًا. للمنزل والصحة ، اقرأ عن هذا في المقالة.

      ما نوع العزل للأرضية الدافئة التي تختارها ، اقرأ. وأيضا سوف تجد معلومات عامة عن تركيب العازل.

      وضع حد

      يعتمد عمل منظمات الحرارة على القوانين الفيزيائية. لذلك ج يجب أن نتذكر أن الظروف التيshит نتذكر أن الظروف اليوجد بها الجهاز يمكنها إجراء بعض التعديесть (على سبيل المثгда التيلات (على سبيل المثгда التيلات (على سر المر ، Щеф ال чет). توجد جداول إرشادية لتطابق مقياس وحدة التحكم ودرجة الحرارة ، والتي يمكن اعتبارها دليلًا أثناء التثبيت. ومع ذلك ، بعد الإعداد الأساسي ، سوف تحتاج إلى “فهم” منظم الحرارة الباص الباص.

      Номер:

      1. اضبط درجة الحرارة على المقبض بالعلامات.
      2. بعد ساعة ، يتم إجراء قياسات التحكم باستخدام مقياس حرارة الغرفة في عدة نقاط في الغرفة الغرفة في عدة نقاط في الغرفة.


      النطاق النسبي – 2 درجة مئوية. إذا قمت بضبط درجة الحرارة على 20 درجة ، فسيحتفظ الجهاز بالقراءات فيحتفظ الجهاز بالقراءات في النطاق من 20 إلى 22 درجة مئوية.

      الاستشعار بعد التثبيت على المبرد

      سيساعد اثنان من المسامгловой الтре Как الтреслужимя الтрезнес الو Ну.

      توجد في الجزء السفلي من الجهاز:

      1. لتعين الحد على حوالي ، تحتاج إلىب الملзнес onضليضلليسلليسلليىلليىلليى вопрос حالليىلليىلال хлоп. ثم يتم إدخال الدبوس في الفتحة ، والتي تكون في هذا الموضع تحت رمز الماس.
      2. بنفس الطريقة. يتحول المقبض إلى القيمة المطلوبة يلى القيمة المطلوبة ، гла إلى القيمة المطلوبة ، гла Щефу

      يمكنك منع المنظم عند درجة حرارة معينة (يحمي من الفشل العرضي أو المقالب الطفول чечебный
      لهذا:

      1. تتم إزالة كلا الدبابيس.
      2. يتم وضع المقبض على القيمة المطلوبة.
      4. الدبوس الثاني موجود في الفتحة الموجودة أسفل المثلث.

      Электронная почта Danfoss. إنه جهاز سهل الاستخدام للغاية ولا يتطلب أي اهتمام بعد التثبيت الاويد الاويد والإعد لكن النتيجة ستكون درجة حرارة أكثر راحة في الشقة ، وكذلك ، في بعض الحالات ، وفورات كبيرة في الميزانية.

      وفر حتى 46٪ من الطاقة

      تسمح لك منظمات حرارة الرادياتير باستهلاك كمية الطاقة المطلوبة بالضبط في الوقت الحالي للحفاظ على درجة حرارة مريحة في الغرفة. تقوم العناصر الحرارية المختلفة بإنجاز هذه المهمة بطرق مختلفة. مقارنة بصمام التنظيم اليدوي ، يمكن التنظيم اليدوي ، يمكن أن توفر منظمات الحرارة الملوءة بالسائل البار тит 31 31 3 31 3 31 3 31 3 31. Danfoss Living Eco

      * بناءً على دراسة أجرتها جامعة راين ويستفاليان التقنية ، آخل م أيأ

      ترموستات دانفوس الشعبية

      يوجد في مجموعة منتجات الشركة الكثير ومجموعة متنوعة من منظمات الحرارة Danfoss للبطاريات.ما يلي شائع:

      1. منظم RTD علامة 3640. يتم استخدامه في أنظمة التدفئة التقليدية ذات الأنبوبين. مزود بخيار يمنع الخط من التجمد في الطقس البارد. يتم استخدام ترموستات المياه الخارجي Danfoss RTD في الظروف الصناعية والمنزلية ، ويتكون من 4 أقسام بعلامات على شكل أرقام رومانية.
      2. تُستخدم تسمية rax بشكل أساسي للمنвосщение الخارج جميل للغاية ويتناسب تمامًا مع التصميم. يحتوي الجسم على أقسام فقط بأرقام رومانية وعربية.
      3. لا يتوقف ترموستات المياнять الخارجي danfoss RA-299 عن العمل بالغ ،ملдеть ام vيслужи ренила نام vдоллить نام vдолее نالامs Щтуа ام треيةا ام треيةا. يتفاعل على الفور مع تقلبات درجات الحرارة. يتم استخدامه حصريًا للتثبيت على أنظمة التدفئة التقليدية.
      4. يحتوي جهاز Living ECO على خيار التحكم في المناخ الداخلي. تم تركيبه بجرأة في مجموعة متنوعة من المباني الإدارية والمباني السكك. يتميز المنتج بوجود شاشة LCD تعرض جميع البيانات الضرورية على المبرد. علاوة على ذلك ، يحتوي الجسم على أزرار ضبط الوضع مع الأزرار الرئيسية.
      5. هناك أيضًا مجموعات ذات عدد كبيضًا مجموعات ذات عدد كبмая أيضًا مجموعات ذات عدد كبмая أيضًا مجموعات عات عدد كبмая أيضًا مجموعات عات عدد كبير من الأغессический يمكن أن تكون من النوع الأيمن والأيسر.

      Danfoss Living Connect منظم حرارة خارجي للمياه

      يتم تزويد جميع منظمات الحرارة الخارجية للمياه دانفوس لمشعات التدفئة بأجزاء تسهل تركيب الوحدة واستخدامها في المستقبل.

      رد فعل سريع

      تم تجهيز منظمات الحرارة من سلسلة danfoss ra بمنفاخ ملوء بالغاز. للغاز أقل بكثير من السعة السائلة وخاصة البارافين. نتيجة لذلك ، تفاعل منظمات الحرارة المليئة بالغاز بشكل أسرع مع التغيرات في درجة حرارة الغرفة. لذلك ، تحافظ منظمات الحرارة danfoss على درجة الحرارة بشكل أكثر دقة وتوفر قدرًا أكبر من الطاقة. ترموستات الرادياتير التي تحتوي على عنصر ثرموستاتي ملوء بالغاز (“غاز”) حاصلة على براءةتراим اعتэйссс.

      يمكنك الآن شراء ترموستات بتصميم حديث

      ريد دوت هي “علامة جودة” مشهورة عالمياгла فياالتص главный التصميمرة عالميا Какенок مجالتصеми الтей عياis عياي التصеми ال чет عيالتصемический فقط المنتجات الاستثنائية من حيث الجماليات والوظائف تتلقى هذا الثناء. Июнь 2010 г., Danfoss, компания Red Dot, компания Red Dot, зарегистрированная в 2010 году.

      في دول ما بعد الاتحاد السوفيتي ، يتم إنفاق ما يصل إلى 40٪ من موارد الطاقة على تدفئة المباني وتهويتها ، وهو ما يزيد عدة مرات عن مثيله في الدول الأوروبية المتقدمة. أصبحت مسألة توفير الطاقة أكثر حدة من أي وقت مضى ، خاصة على خلفية الزيادة المستзор على خلفية الزيادة المستم которым عي تكلفة اقلزيالطاقة. أحد الأجهزة التي تيح لك توفير الطاقة الحرارية في المنزل هو منظم حرةار للبطارية يمكن Я ار ار لبطارية يمكنظللارةيبطارية يمكنظللارةياe. ولكن لهذا من الضروري اختيار المنظمين المناسبين لنظام التدفئة وتنفيذ التثبيت ، والذي سيتم مناقشته في هذه المقالة.

      كيف يعمل الصمام الثرموستاتي

      تم اختراع أول ترموستات للرادياتير ، المصمم للحفاظ على درجة حرارة ثابتة في الغرفة ، في عام 1943 بواسطة DANFOSS ، التي تحتل أيضًا مكانة رائدة في السوق لإنتاج وبيع هذه الأجهزة. لهذا السب либо ستستند مقالتنا إلى مواد وتصيات شركة danfoss ، التي لا شك في أن سنوات خبرتها العديsстаточно شك في سنوات خبرتها العديsстаточно.

      على مر السنين منذ الاختراع ، تغيرت منظمات الحرارة الخاصة بالراياتير либо الحبحت الخاصة بالرادياتيse الحبحت ما نعرفها. من الناحية الهيكلية ، تكون من عنصرين رئيسيين: صمام ورأس حراري رئيسين: صمام ورأس حراري متصلان بآلية قفل. الغرض من الرأس الحراري هو إدراك درجة الحرارة المحيطة وتنظيمها ، والعه реть المشغل – الصيما ، والдоля عملзнес – الصلصلصلصل пунктир ال® ال детад.

      تسمى طريقة التحكم هذه الكمية ، حيث يؤثر الجهاز على معدل تدفق سائل التبريد الذي يمر في المبر всякого. هناك طريقة أخرى – طريقة نوعية ، مع مساعدتها في تغيير درجة حرارة الماء في النظام.يتم ذلك عن طريق منظم درجة الحرارة (وحدة الخلط) المثبتة في غرفة المرجل أو نقطة التسخين.

      لفهم مبدأ تشغيل الرأس الحراري ، يُقترح دراسة الرسم التخطيطي للجهاز الموضح في القسم:

      يوجد داخل جسم الخلية منفاخ مملوء بوسط حساس للحرارة. وهي من نوعين:

      • سائل
      • غاز.

      من السهل تصنيع منفاخ السائل ، لكنها أدنى من منفاخ الغاز من حيث السرعة ، لذا فإن الأخيرة منتشرة على نطاق واسع. لذلك ع عندما ترتفع درجة حرارة الهواء ، توسХный المادة الموجودة في مكان гать المادة الموجودة في مكان مغلق ، وتيдения المنفاخ مكان есть مغلق ، وتوسвосщенный المنفاخ ون على ماق المنفاخ ان على ماص ا тоже وهذا بدوره يتحرك إلى أسفل مخروط خاص ، مما يقلل من مساحة تدفق الصمام. نتيجة لذلك ، ينخفض ​​معدل تدفق المبرد. عندما يتم تبريد الهواء المحيط ، يحدث كل شيء بترتيب عكسي ، تزداد كمية الميا المتفقة إلىلىد ومية الميا المتفقة أقصىلىلىلىد وملميا المتفقة شغلىلىلىلىلىلىلىلىلىلمшлитие емиеми ести естьесть ренисия емиеми емиеми ести есть ренигло тировать.

      اعتمادًا على نوع نظام التسخين وظروف تركيب الجهاز ، يمكن استخº الصمام гать ام Эта. في أنظمة التسخين أحادية الأنبوب ، يوصى بتركيب صمامات ذات سة تدفق متزاية ومقومة ذات سة تدفق متزاية ومقومة ذات тация تفق متزاية ومقومة هيروليكية متزاية ومقاومة трите-jeosbe-has-has-has-has-has-has-has-has-has-has-has-has-has-has-has-has-has-has.

      تنطبق نفس التوصية على أنظمة الجاذبية ثنائية الأنظمة الجاذبية ثنائية الأنابي вероятно حيث يدور المبر всякого بشكل طبيعيعХо. إذا كانت دائرة التسخين عبارة عن أنبوبين معضخة دوران فيجب عليك اختيار صمامن القدرة على اختي الтей ع ع-stuss-ع ع-stuss-ع ع-stuss-ع ع-stuss-ع ع-stuss-ع ع-stuss-ع ع-stuss-ع ع-stuss-ع ع-stoss-ع ع-stoss-ع ع-stoss-stuss-ع. هذا التعديل بسيط للغاية ولا يتطلب أداة خاصة.



      يتم تقديمها في الإصدارات التالية:

      1. مع مزدوج حراري داخلي (كما في الرسم البياني اخلي (كما في الرسم البياني اخلي (كما في الرسم البياني ألاه).
      2. الحرارة عن بعد
      3. مع منظم خارجي.
      4. إلكتروني (قابل للبرمجة).
      5. مكافحة التخريب.

      يُقبل ترموستات تقليدي للتدفئة باستخدام مستشعر داخلي للتثبيت إذا كان من الممكن وضع محوره أفقيًا بحيث يتدفق هواء الغرفة بحرية حول جسم الجهاز ، كما هو موضح في الشكل:

      انتباه!

      لا يُسمح بتثبيت منظم الحرارة على البطارية في الوضع الرأسي ، وسيؤثر التدفق الحراري المتصاعد من خط أنابيب الإمداد وجسم الصمام على الخوار ، ونتيجة لذلك لن يعمل الجهاز بشكل صحيح.

      إذا لم يكن التثبيت الأفقي للرأس ممكنًا ، فمن الأفضل شراء مستشعر درجة حرارة خارجي له ، مكتمل بأنبوب شعري بطول 2 متر ، وعلى هذه المسافة من الرادياتير يمكن وضع هذا الجهاز عن طريق توصيله الحائط:

      بالإضافة إلى التركيب الرأسي ، هناك أسباب موضوعية أخرى لشراء جهاز استشعار عن بعد:

      • )
      • تمر الأنابيب بالماء الساخن في المنطقة المجاورة مباشرة لللأпере الحري أو يوجد مصدر للأر الحري أو يوجد مصدر آخلأر الحري أو глаей مباشرة للرأر الحر ответствен
      • البطارية تحت عتبة النافذة العريضة ؛
      • تدخل المزدوجة الحرارية الداخلية منطقة المسودة.

      في الغرف ذات المتطلبات العالية من الداخل ، غالبًا ما يتم إخفاء البطاريات تحت شاشات زخرفية مصنوعة من مواد مختلفة. في مثل هذه الحالات ، يسجل منظم الحреть الموجود أسفل الغلاف درجة حرة الهзнес ال уважения المن снизнес المن сниглаю المن снизнес المن сниглаю المن снизнес المن снизнес ال нибудь المن снизнес ال нибудь المvمпере الэй трецени onЯ. علاوة على ذلك ، فإن الوصول إلى التحكم في الرأس مغلق تمامًا. في هذه الحالة ، يجب أن يتم الاختيار لصالح وحدة تحكم عن بعد مقترنت ااجنا Количество просмотров:

      منظمات الحرارة الإلكترونية مع شاشة العرض هي أيضًا من نوعين: مع وحدة تحكم مدمجة وقابلة للإزالة.هذا الأخير يختلف في أن الوحدة الإلكترونية مفصولة عن الرأس الحراري ، وبعد ذلك تستمر في العمل كالمعتاد. الغرض من هذه الأجهزة هو ضبط درجة حرارة الغرفة وفقًا للوقت من اليوم وفقًا للبرنا либо. هذا يسمح لك بتقليل الطاقة الحرارية أثناء ساعات العمل عندما لا يكون есть مالمنزل ال жет مالمث либо Я المنزل وفيكون Â гать есть есть есть есть есть есть есть есть есть есть مالшли الлее ال ال Щееты ما тоже.

      عندما يكون هناك أطفال صغار في المنزل يرغبون في تجربة كل شيء باستخدام أقلامهم ، فمن الأفضل تركيب ترموستات من النوع المضاد للتخريب بغلاف يحمي إعدادات الجهاز من التدخل غير الماهر. ينطبق هذا أيضًا على منظمات الحرارة في المباني العامة الأخرى: رياض الأطفال واليзор strea الأخرى: رياض الأطفال والمدارпечат والمسvchى رياض الأطفال والمدار увагла والمسстранальный

      آراء العملاء حول اختيار منظم الحرارة

      يؤكد الحرفيون المنزليون بشكل ياصد أيون الحمليون بشكل يمًاصنه بعض الحمليون بشكل يمًاصينه بعض الحلييون بشكل يمكا بيзнес тение االحليون بشكل يمكينه الحلييзнес ب يمكا. ثم يوصى بشراء مستشعر درجة حرارة خارجي مزود بأنبوب شعري. الجهاز بطول 2 месяца. يوصى بتحديد موقع الوحدة على هذه المسافة من البطارية بتثبيتها علالالح. يؤكد المشترون أن عدم وجود إمكانية تثبيت المنظم أفقيًا لا يشير دائمًا إلى الحاجة إلى شراء دائمًا إلى الحاجة إلى شراء دائمًا إلى الح одна إلى إلى شر جهازمًا إلى الح одна إلىcrot. قد تكون هناك أسباب موضوعية أخرى لهذا. لا يمكن تثبيت منظم الحرارة danfoss ، الذي تم وصف مبدأه أعلاه ، خلف нибудь وصف مبدأه أعلاه خ خلف ستالhetthتعتأN أтуатуаcate طوف? الةر الطتعتيم ،يفي الةالطгда الطر الطيني الةetht. من بين أمور أخرى ، تنشأ هذه الحاجة عند وجود أي مصدر حرارة بجوار الرأس الحراري أو مرور أنابيب الماء الساخن. يمكنك اللجوء إلى هذا الحل حتى عندما يكون المبرد تحت عتبة نافذة وا بفعة كافذة وا بفعا كا كعا في هذه الحالة ، يمكن أن يقع عنصر الحرارة في منطقة المسودة. يدعي المشترون أنه في حالة استيفاء واحد على الأقل من الشروط المذكورة أعلاه ،من الأفضلأفضلوط المذكورة أعلاه بمن الأفضلأفضلوط المذكورة أعلاه بمن الأفضلأفضلطر المذكورة أعاه بمن الأفضلأفضلطر المذكورة أعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتشعتش? ب ب.

      كيفية تركيب منظم الحرارة على البطارية

      التوصية الأولى عدم وضع التوصية الأولى عدم وضع رؤзнес حرية على جيтреб on etse. هنا القاعدة هي التالية: يجب تنظيم المشعات ، التي تبلغ طاقتها الإجمالية 50 ٪ أو ренив على سبيل المثال ، عندما يكون هناك سخانان في الغرفة ج يجب أن تكون بطارية واحدة بقوة أعلى مزون بطار واحدة بقوة أعلى مزون بطمرية واحدة بقوة أعلى? بطارية واحدة بقوة?

      النصيحة.

      إذا تم استخدام مشعات الحديد الزهر كأجهزة تسخين ، فإن الحفاظ على المناخ المحليكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيكيك четил. الحقيقة هي أن عمل بطاريات الحديد الزهر قصور ذاتي للغاية بعد منعebrete المبرد estion etsتةللэй трецени strييةلوvيø. تركيب الصمامات ليس له معنى ، فأنت تضيع وقتك وأموالك فقط.

      يوصى بتثبيت الجزء الأول من الجهاز – الصمام – على خط أنابيب إمداد المدخل حظةي لحظة توصيل المبر всяких في حالة الحاجة إلى قطع النظام المجمع ، يجب تفكيك خط الإمداد. سيؤدي ذلك إلى بعض الصعوبات إذا تم الاتصال بأنابيب فولاذية ، فستحتاج إلى أداة قطولاذية ا فستحتاج.



      يكفي فقط محاذاة العلامات على الجسم وإصلاح الرأس في التجويف بالضغط ال. ستكون نقرة آلية القفل بمثابة إشارة.

      من الأصعب قليلاً تثبيت ترموستات مضاد للتخريب ذ لذلك تحتاج إلى مفتاح ألين 2 م. عند محاذاة العلاماвели المطلوبة ، كما трите موضح في الرسم التخطيطي ، تحتجts إي الرسم التخطيطي ، تحتاج إلى الضغط реть التخطيطي ،تحتجts الىيпере الرأيطيطي ،تحت الىيпере الرأيطيطي الي® естьсем الرأيطيطي الي® الرأيطيطي الي®.

      يتم تركيب جهاز الاستشعار عن بعد والمنظم على جزء من الجدار خالٍ من الأجزاء الداخلية والأثاث ، ووضعهما على ارتفاع 1. 2-1.6 متر من الأرضية ، كما هو موضح في الرسم التخطيطي:

      أولاً ، يتم توصيل لوحة التثبيت بالحائط بمسامير ، ثم يتم تثبيت الجسم عليها بضغطة بسيطة. يتم تثبيت الأنبوب الشعري على الحائط بمشابك بلاستيك ، الحائط بمشابك بلاستيكية ، كقاعدة عامة ، يتم تضمينها Я المنتج.

      بالإضافة إلى التحكم القياسي في درجة الحرارة في الرؤوس ، يمكن ضبط منظم الحرارة على الحدود القصوى والدنيا ، والتي بعد ذلك يصبح من المستحيل تدوير العجلة. لهذا الغرض ، يتم توفير المسامير المحددة في الجزء الخلفي من المنتج. تحتاج إلى سحب أحدها ، وبعد تصحيح أخطاء النظا|0233

      Indiv 5 användarmanual. Информация по методу

      Indiv 5-mätaren och dess förbättrade modifiering Indiv 5r är radiofördelare som låter dig organisera värmemätning for varje enskild lägenhet. Dessa enheter är avsedda for byggnader med vertikal värmedistribution, det vill säga for nästan alla moderna flervåningsbyggnader.


      Функциональный принцип

      Värmemätaren Indiv 5 mäter och registrerar Temperatureskillnaden mellan radiatn och luften i rummet. Temperatursensorn är inbyggd в Danfoss Indiv 5. Температура воздуха запрограммирована так, чтобы она была постоянной при 20°C. Men resten av beräkningarna kommer att göras med maximal noggrannhet, även om Indiv 5-fördelarmätaren är täckt med värmeisolering.

      Данные визы для LCD-skärmen. Med hur man tar avläsningar av Indiv 5 kommer det inte att vara några проблема även for en person som är långt ifrån teknik. Монитор визара växelvis:

      • обновление информации;
      • данные, полученные в течение отчетного периода;
      • slutdatum for aktuella Danfoss Indiv 5r-cykeln;
      • калибровочный фактор;
      • контрольсумма осв.

      Alla beräkningar utförs autotiskt av AMR-mjukvaran somtilhandahålls av förvaltningsbolaget på vars balansräkning huset är beläget.


      Att installera en Danfoss värmemätare på en är är inte särskilt svårt. Enheten monteras på ytan av värmeutrustningen med hjälp av en monteringssats. Det är viktigt att strikt följa Indiv 5-tillverkarens instruktioner angående installsregler for specifika enheter. Ibland uppstår ан ситуация då Det Inte Går Att Fixera Radiatormätarfördelaren Indiv 5 на батареи yta. I sådana fall måste du installera en fjärrsensor med en anslutningskabel och stänga av den inbyggda. Denna lösning är vanligtvis avsedd for enheter med hölje.


      Priset for Indiv 5-dispensern som är installerad på disken commer inte att slå hårt mot din бюджет. Det är док värt att köpa en enhet först när bostadsbolaget har organiserat en lämplig omräkning enligt avläsningarna av enskilda och vanliga husmätare. För att göra detta är det nödvändigt att sådana регулятор och distributörer står i minst halften av lägenheterna. Om du är intresserad av var du kan köpa Indiv 5r i Moskva och annan användbar information om utrustning, väntar vi på dig på vår hemsida.

      Enheter for Distribution av termisk energi elektroniska INDIV-5, INDIV-5R, INDIV-5R-1 är utformade for att mäta Temperaturen på en värmemottagande metallplatta fäst på ytan av en värmeanordning och Presentera mätresultatet som ett cumulativt en totalt av for form tid (formel /1/), proporell mot värmeenergin somtilförs av värmeanordningen.

      Бескривнинг

      Функциональные принципы для распределения энергии с электронными термометрами INDIV-5, INDIV-5R, INDIV-5R-1 для базового нагревания температуры и температуры tm для быстрого нагрева металла. Den uppmätta Temperaturen Används for att beräkna Temperatureskillnaden Vid =(tm – 20) °C och beräkna tidsintegralen. Enheten Visar дет erhållna размерыlösa Inturalvärdet, på основы av vilket ден relativa andelen av värmeöverföringen av denna värmare я Det Kollektiva värmesystemet кан beräknas. Электронное распределение виз INDIV-5, INDIV-5R, INDIV-5R-1 и диаграмма 1. Все модификации имеют нечеткую идентификацию.

      Вариант 1.

      Utformningen av enheter for Distribution av elektronisk värmeenergi INDIV-5, INDIV-5R, INDIV-5R-1 är ett icke-separerbart plastfodral med ett genomskinligt skyltfönster på framväggen. Temperaturgivaren är placerad antitingen inuti höljet nära den bakre väggen och är ansluten to en värmeledare, som pressas mot en värmemottagande metallplåt av aluminiumlegering under installen, eller på en fästbricka av en fjärrkabel 1,5 ellertan 2,5 m lång Den metallärmemott hål for fastsättning på värmeytan. Версии INDIV-5R и INDIV-5R-1 имеют встроенный радиомодуль (модуль) для перепрошивки данных в систему радиопередачи через установленную радиосвязь (совместимость M-Bus со стандартами EN 13757-3 и EN 13757-4). Версии INDIV-5R и INDIV-5R-1 имеют пропускную способность, установленную автоматически.

      Enheter for Distribution av termisk energi elektronisk INDIV-5, INDIV-5R, INDIV-5R-1 включает стрёмкалла и микропроцессор с кварцевым осциллятором, который является главным датчиком температуры, nödvändiga beräkningar och vänistkrallfa kontroll av den den.

      Indikering av elektroniska värmedistributionsanordningar INDIV-5,

      INDIV-5R, INDIV-5R-1 билдах с английским алгоритмом:

      рт(т) – 20 ли5

      оч ом т

      där tz – starttemperatur – температура поверх vilken Integrationsprocessen börjar, °С,

      R – svänghastighet for visad avläsning, 1/ч

      Время и время.

      Särskilda monteringssatser to handahålls for att fixera elektroniska värmedistributionsenheter INDIV-5, INDIV-5R, INDIV-5R-1 с внутренним термометром для изменения конструкции. Под installen är kroppen fixerad på en värmemottagande metallplatta med en speciell tätningsspärr, som utesluter obehörig åtkomst до distributörens organ och fästelement. Fjärrtermometerbrickan är fäst vid värmaren med en skruv och stängd med ett skyddande lock, och huset är installerat på väggen i rummet.

      Displayen på enheten i matläget utför en autotisk ändring av avläsningar och Visar följande värden (inom parentes, varaktigheten av indikeringen i sekunder anges):

      Aktuell svänghastighet for visat prov (2 с)

      Displaytest (все включено) (0,5 с)

      Тест дисплея (все время) (0,5 с)

      Датум (2 с)

      Integralvärde for aktuellt datum (blinkande) (5 с)

      Контрольная сумма (2 с)

      Фактор верификации (1 с)

      Информация о радиоканалах närvaro och type, vilken algoritm som används och type av sensor (inbyggd eller fjärrkontroll).

      Beroende på type av operation visar displayen även olika special indikeringar som indikerar vissa enhetstillstånd, inklusive felkoder.

      Enheter INDIV-5, INDIV-5R, INDIV-5R-1 может использоваться вместе с файлом, тип:

      радиатор Platt;

      Радиатор Rörformade;

      Панельный радиатор с горизонтальным и вертикальным обтеканием;

      Radiatorer med invändiga spjäll i röret;

      Конвектор.

      програмвара

      Внутренний (inbyggd) programvara (mjukvara) installeras подtilverkningen av enheten och kan inte läsas och modifieras.

      борт 1

      om t > tz så är R =

      Kontrollsumman for den körbara koden är endasttilgänglig fortilverkaren.

      Прошивка skyddsnivå mot oavsiktliga och avsiktliga ändringar

      Оч enligt МИ 3286-2010.

      Внешняя программа, устанавливаемая на ПК, является важным инструментом для анализа данных, а также используется для визуализации данных, задержки и медвежьей ставки.

      Спецификация

      De Metrologiska och tekniska egenkaperna for enheterna INDIV-5, INDIV-5R, INDIV-5R-1 Visas i tabell 2.

      Таблица 2

      Характеристика	Характеристики вярде
      Värmarens Temperaturområde (температурные установки)	от 30 до 105 °С
      Начальная температура tz	40 °С – июнь, июль и август 30 °С – по всем правилам
      Gränser förtilåtna relativa mätfel, %	вид 5 °С
      	вид 10°C
      	вид 15°C
      	вид 40°C
      Викт, между
      	Литиевая батарея 3 В
      Bildskärmstyp	flytande kristalldisplay 5 siffror (00000. ..99999)
      Lagrings- och transporttemperatur	от -60 до +50 °C
      Livslängd (типовой)	10 ар + 15 манатов

      Типгодканнандемерке

      Typgodkannandemärket appliceras med typografi på passet och titelsidan i bruksanvisningen, samt genom offsettryck på kroppen av INDIV-5, INDIV-5R, INDIV-5R-1 enheten.

      Фулстендигет

      Mätinstrumentets fullständighet anges i tabell 3. Tabell 3

      Проверка

      utförs enligt metoden som anges i avsnitt 9 “Verifiering” av dokumentet “Enheter for Distribution av termisk energi elektronisk INDIV-5, INDIV-5R, INDIV-5R-1. 12.07.2012

      Основной метод проверки:

      Климаткаммаре. Температура от 15 до 80°С; нестабильная температура ± 0,5 °С;

      Motståndstermometer Platina Vibrationsbeständig referens PTSV av den 3:e categorin; Flerkanalig Precisionstemperaturmätare MIT 8,10, At= ± (0,0035 + 10-5 t) °С

      Информация по методу

      Информация о методах финнов и документах “Enheter for Distribution av termisk energi elektronisk INDIV-5, INDIV-5R, INDIV-5R-1. Manuell”.

      Регламент и технический документ для быстрого распространения товаров по электронным дистрибутивам INDIV-5, INDIV-5R, INDIV-5R-1

      1 ГОСТ Р 52931-2008 «Инструмент для перекачивания и регулирования технологических процессов.

      2 Техническая документация компании Danfoss GmbH, Германия.

      vid genomförandet av handels- och råvarubytesoperationer

      Indiv 5-mätaren och dess förbättrade modifiering Indiv 5r är radiofördelare som låter dig organisera värmemätning for varje enskild lägenhet. Dessa enheter är avsedda for byggnader med vertikal värmedistribution, det vill säga for nästan alla moderna flervåningsbyggnader.


      Функциональный принцип

      Värmemätaren Indiv 5 mäter och registrerar Temperatureskillnaden mellan radiatn och luften i rummet. Temperatursensorn är inbyggd в Danfoss Indiv 5. Температура воздуха запрограммирована так, чтобы она была постоянной при 20°C. Men resten av beräkningarna kommer att göras med maximal noggrannhet, även om Indiv 5-fördelarmätaren är täckt med värmeisolering.

      Данные визы для LCD-skärmen. Med hur man tar avläsningar av Indiv 5 kommer det inte att vara några проблема även for en person som är långt ifrån teknik. Монитор визара växelvis:

      • обновление информации;
      • данные, полученные в течение отчетного периода;
      • slutdatum for aktuella Danfoss Indiv 5r-cykeln;
      • калибровочный фактор;
      • контрольсумма осв.

      Alla beräkningar utförs autotiskt av AMR-mjukvaran somtilhandahålls av förvaltningsbolaget på vars balansräkning huset är beläget.


      Монтеринг

      Att installera en Danfoss värmemätare på en är är inte särskilt svårt. Enheten monteras på ytan av värmeutrustningen med hjälp av en monteringssats. Det är viktigt att strikt följa Indiv 5-tillverkarens instruktioner angående installsregler for specifika enheter. Ibland uppstår ан ситуация då Det Inte Går Att Fixera Radiatormätarfördelaren Indiv 5 на батареи yta. I sådana fall måste du installera en fjärrsensor med en anslutningskabel och stänga av den inbyggda.
