DANFOSS INDIV-5, DANFOSS INDIV-5R РАДИАТОРНЫЕ ТЕПЛОСЧЕТЧИКИ ИНДИВИДУАЛЬНОГО УЧЕТА

Теплосчетчики радиаторные индивидуальные серии INDIV определяют долю от общей потребленной тепловой энергии дома, измеренной коллективным общедомовым теплосчетчиком, которая приходится на конкретный радиатор.

При использовании счетчиков серии INDIV принцип расчета за отопление точно такой же как и при использовании квартирного теплосчетчика – распределение общедомового потребления на основе показаний приборов индивидуального учета.

Методика расчета потребления тепла каждой квартирой утверждена Госстроем РФ (МДК 4-07.2004). Общие принципы начисления оплат по показаниям распределителей регламентированы в Постановлениях Правительства РФ № 307, 354.

Радиаторный счетчики учета расхода тепла серии  INDIV выполняют следующие функции:

• накопление показаний потребления, начиная с последней контрольной даты
• индикация показаний потребления за предыдущий год;
• индикация контрольной суммы для проверки правильности показаний;
• постоянное самотестирование с выдачей сообщений об ошибках.

Теплосчетчики серии  INDIV конструктивно  включают в себя источник питания, кварцевые часы и микропроцессор, осуществляющие измерения температуры, времени, необходимые вычисления и управление индикацией жидкокристаллического дисплея. В конструкции теплосчетчиков предусмотрена специальная пломба-защелка, исключающая несанкционированный доступ к прибору и элементам крепления.

Приборы устанавливается практически на любые типы отопительных приборов и позволяют измерять теплоотдачу отопительного прибора в пропорциональных единицах на основе измерения и суммирования по времени температурного напора между поверхностью радиатора и воздухом в отапливаемом помещении.

Метрологические характеристики, крепежные комплекты и стоимость новых моделей теплосчетчиков INDIV-5 и INDIV-5(R) остались такими же, как и у выпускавшихся ранее моделей INDIV-3 и INDIV-3(R). Индекс

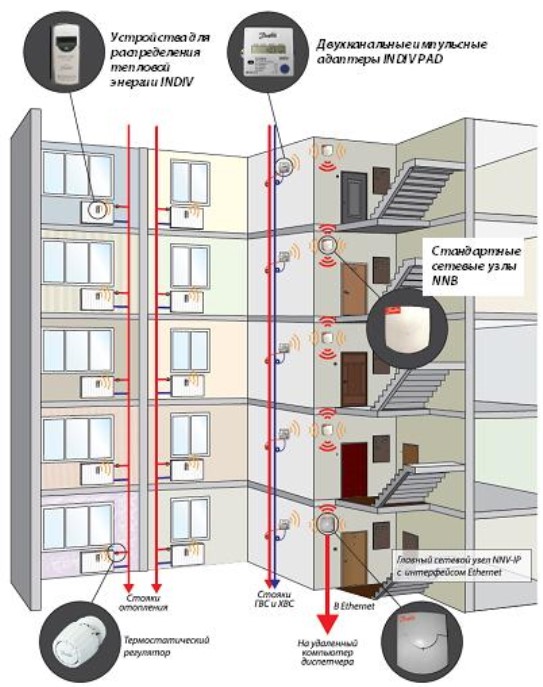

R(радиофицированный) означает наличие в данной модели отправлять данные в общедомовую систему учета тепла по радиоканалу. Однако, счетчики-распределители более ранней модели INDIV-3(R)  по протоколам передачи данных несовместимы с системой сбора результатов, ориентированной на применения счетчиков-распределителей INDIV-5(R).

Для счетчиков тепла модели INDIV-5(R)необходмо установить модифицированную радиосистему сбора данных, включающая в себя сетевые узлы NNB-Std, домовые концентраторы NNV-IP и импульсные адаптеры INDIV PAD.

Технические характеристики:



Параметр	Характеристики
Диапазон температур теплоносителя системы отопления (температура в точке монтажа)	Tмин = 30 °С, Тмакс = 105 °С
Стартовая температура tz	40 °С – июнь, июль и август 30 °С – во все остальные месяцы года
Пределы допускаемой погрешности измерений, %	при 5 °С ≤ Δt <10 °C 12 %
	при 10 °С ≤ Δt <15 °C 8 %
	при 15 °С ≤ Δt <40 °C 5 %
	при 40 °С ≤ Δt 3 %
Масса, не более	60 г
Питание	3-вольтовая литиевая батарея
Тип дисплея	ЖК дисплей 5 разрядов (00000. ..99999)
Температура хранения и транспортирования,	от – 60 до + 50 °C
Срок службы (типовой)	10 лет + 15 месяцев





Плоские станции | Danfoss

Общая функциональность

Концепция плоских станций Danfoss “EvoFlat” включает в себя установку, в которой квартирные станции, питаемые от центрального источника энергии, встроены в каждую квартиру. Эти блоки обычно включают в себя компактный пластинчатый теплообменник, который мгновенно подает горячую воду по требованию, и клапан регулирования перепада давления для управления потоком тепла к радиаторам жильцов.

Основное отличие традиционных систем отопления от децентрализованных с квартирным пунктом состоит в том, что в децентрализованных системах процесс приготовления горячей воды для бытовых нужд переносится с центрального источника тепла (традиционные системы) на квартирные блоки в каждой квартире.

В традиционных системах используется 5 основных восходящих труб вместо 3-х в децентрализованных системах отопления.

Существуют два типичных применения, которые зависят от типа отопительной установки в квартире – Радиаторное отопление и Теплый пол.

Что можно использовать в качестве источника тепла для концепции EvoFlat?

Источником тепла для децентрализованной системы может быть мазутный, газовый или дровяной котел, централизованное теплоснабжение, тепловые насосы или их комбинация. Кроме того, система может также поддерживаться солнечной энергией. Важно, чтобы источник(и) энергии был(и) способен(ли) генерировать достаточную минимальную температуру подачи с целью получения приемлемой температуры горячей воды для бытовых нужд в теплообменнике, установленном в каждой квартире. Кроме того, в состав установки входит буферный бак.

Какова роль буферного резервуара?

Буферный бак позволяет избежать частых пусков и остановок горелки в котельной установке и тем самым способствует увеличению срока службы котла и снижению его вредных выбросов. Буферный бак также хранит достаточный объем энергии, что позволяет мгновенно подавать достаточный поток к водонагревателям в каждой квартире в периоды пиковой нагрузки. Затем буферный резервуар загружается до желаемой температуры подачи для распределительной системы. В принципе, буферный бак не требуется для большого количества квартир, так как вся система трубопроводов и более крупные бойлеры обеспечат достаточный буферный объем, чтобы справиться с большими изменениями нагрузки при использовании горячей воды для бытовых нужд. Фактический предел будет зависеть от объема в трубах и котле, как указано выше, но он также зависит от нагрузки котла.

Что такое мгновенная подготовка горячей воды для бытовых нужд?

В концепции EvoFlat для децентрализованной системы теплообменники используются в основном для производства горячей воды для бытовых нужд. Принцип действия мгновенного нагрева воды/принцип протока можно описать следующим образом:

• Отопительная вода циркулирует по одной стороне пластинчатого теплообменника, отдавая тепло холодной воде, проходящей по другой стороне. Затем нагретая вода подается прямо в местные краны горячего водоснабжения 9.0024
• Для управления производительностью агрегата по горячей воде используется автоматический регулирующий клапан, специально разработанный для этой цели, который регулирует расход с обеих сторон пластинчатого теплообменника
• Для проточных водонагревателей можно использовать различные регулирующие клапаны ГВС с принципами управления, каждый из которых имеет свои преимущества и недостатки

Они обычно группируются соответственно: с контролем температуры, с контролем давления, с контролем температуры и давления.

Danfoss предлагает обширный ассортимент продукции, который включает в себя варианты плоских станций со ВСЕМИ принципами управления.

Каковы преимущества мгновенного приготовления горячей воды для бытовых нужд?

Преимущества мгновенного приготовления горячей воды:

• Минимальный риск бактерий легионеллы
• Дополнительный комфорт благодаря постоянно высокой мощности
• Для установки требуется очень мало места
• Низкие температуры возврата, которые повышают общую эффективность систем, включая конденсационные котлы, солнечную энергию и т. д.
• Работает при таких низких температурах подачи, как, например, 50 – 55 °С

Какова альтернатива мгновенного приготовления горячей воды для бытовых нужд?

В качестве альтернативы может быть установлен накопитель горячей воды для бытовых нужд, установленный в каждой квартире. Однако это решение не дает тех же преимуществ, что и проточная система. Цилиндровое решение не может быть исключено из-за неработоспособности и может быть включено в концепцию по желанию клиента.

В концепции EvoFlat для децентрализованной системы отопительный контур квартирной станции может быть сконфигурирован 3 способами:

• Непосредственно – управляется только регулятором перепада давления и опционально зональным клапаном, управляемым программируемым комнатным термостатом. Этот принцип применим в основном для радиаторного отопления в системах подачи с максимальным PN10.
• Непосредственно со смесительным контуром – управляется регулятором перепада давления и смесительным контуром. Этот принцип применим в основном для напольного отопления и систем с максимальным PN10.
• Косвенно – пластинчатый теплообменник управляется 2-ходовым термостатическим клапаном и опционально зональным клапаном, управляемым программируемым комнатным термостатом. Этот принцип применим в основном для напольного отопления и систем с максимальным PN16.

Проектирование

Что такое фактор одновременности/совпадения?

Оценка потребности в горячей воде для бытовых нужд является частью общей оценки, поэтому термин «фактор совпадения» уместен в данном контексте. Вкратце, на практике используется только часть всех точек отвода, исходя из 99,9 % доверительный интервал в статистическом распределении вероятностей.

В датском стандарте для установок горячего водоснабжения DS439 и спецификациях TU-Dresden структура потребления «стандартной квартиры», которая по определению включает 3,5 человека, является основой для коэффициентов. Отклонения могут иметь место, если в жилище, например, проживают жильцы, для которых можно ожидать нетипичную модель потребления. Следовательно, применение этих факторов должно быть подкреплено оценкой состава жильцов здания. В инструменте определения размеров EvoFlat можно выбрать следующие коэффициенты: Датская норма DS439, Данфосс-Редан, шведский и немецкий фактор.

Как рассчитать общий расход в децентрализованных системах отопления?

Суммарный расход формируется из расхода отопительного контура и расхода первичной подачи к водонагревателям, уменьшенных на соответствующий коэффициент совпадения и расхода для компенсации прочих тепловых потерь.

Размер труб определяется максимальным расходом в каждой частичной секции. Критериями обычно являются определенная скорость и определенная потеря давления на погонный метр. Для видимых труб обычно рекомендуется v≤1 м/с и <100 Па/м, но для других секций и труб, покрытых шахтами, можно использовать другие критерии для определения размеров.

Существует ли программное обеспечение для расчета децентрализованной системы отопления?

Да, Danfoss предлагает программное обеспечение для определения размеров плоских станций. Он называется «инструмент для определения размеров EvoFlat». Для получения дополнительной информации обратитесь в местное торговое представительство Danfoss.

Что мне ввести в качестве размера для источника тепла?

Эти размеры следует рассматривать в контексте, так как размер буферного бака и бойлера/HEX может быть адаптирован в соответствии друг с другом для покрытия потребности в энергии для горячего водоснабжения и отопления. Основное качество буферного резервуара заключается в том, чтобы покрывать пиковые нагрузки ГВС и сокращать количество пусков и остановов котла и, таким образом, обеспечивать более экономичную работу. Наконец, буферный резервуар является автоматическим выбором, если солнечное отопление поддерживает другие источники тепла. В таких ситуациях размер площади солнечного коллектора часто будет определяющим, и рекомендуется производить отдельные расчеты.

Каковы системные преимущества концепции EvoFlat?

Можно перечислить следующие преимущества по сравнению с традиционными схемами установки системы:

• Концепция плоской станции может быть реализована как в новых зданиях, так и при реконструкции.
• Система не зависит от источника энергии – газа, нефти, централизованного теплоснабжения, теплового насоса, биомассы или солнечной энергии.
• Возможны индивидуальные справедливые счета за электроэнергию для каждой квартиры или арендованного участка.
• Система позволяет удаленно контролировать энергопотребление каждой квартиры с помощью соответствующего счетчика энергии.
• В здании требуется всего три восходящих трубы – холодная вода, подача и обратка отопления.
• Минимальные требования к площади для установки устройства в квартире, включая возможность интеграции в конструкцию стены.
• Возможна индивидуальная регулировка комнатной температуры в зависимости от времени и независимое производство воды для бытовых нужд.
• Безбактериальное производство воды для бытовых нужд по проточному принципу – минимизирован риск появления бактерий легионеллы.
• Повышенный комфорт горячей воды для бытовых нужд по сравнению с традиционными газовыми водонагревателями (35–80 кВт против 22 кВт).
• Повышение энергоэффективности за счет улучшения работы котла или системы централизованного теплоснабжения и, возможно, за счет более низких рабочих температур.
• Уменьшенные потери тепла в распределительной сети по сравнению с классическим решением, так как не требуется циркуляционная линия горячего водоснабжения и хозяйственно-питьевой воды.
• Минимум обслуживания в каждой квартире благодаря простой технике.
• Относительно безопасная система, так как электрические короткие замыкания и утечки газа невозможны.
• Подходит для работы с конденсационными котлами и солнечной энергией из-за низкой температуры возврата системы.

Если регулирующий клапан ГВС механически отключает подачу тепла для радиаторов/теплого пола, можно предположить наличие 100% приоритета ГВС. В случае использования регулирующих клапанов для ГВС без функции механического переключения необходимо рассчитать, можно ли принять приоритет ГВС (гидравлический приоритет).

, когда ΔpГВС < Δp Отопление ГВС в агрегате можно принять за приоритет.

когда ΔpГВС ≥ ΔpНагрев Приоритет ГВС не принимается.

Установка

Когда нужен летний байпас?

Летний байпас применяется с регуляторами ГВС NC – PM2+P, PTC2+P и TPC+M. При установке агрегатов на расстоянии более 2-3 метров от основных стояков рекомендуется использовать термостатический байпас (FJVR). Летом байпас поддерживает тепло подающих труб и позволяет без задержек подавать горячую воду, обеспечивая максимально возможную эффективность и экономичность в летний период, когда система отопления работает в сокращенном режиме. Байпас может быть установлен до или после теплосчетчика.

Когда нужна рециркуляция ГВС?

При установке агрегата вдали от кранов горячей воды рекомендуется использовать рециркуляцию ГВС для повышения комфорта потребителя за счет сокращения периода ожидания при подключении горячей воды. Комплекты рециркуляции ГВС доступны в качестве аксессуаров для квартирных станций.

Для обеспечения комфорта потребителя в соответствии с конструктивными параметрами рекомендуется установка ограничителя расхода на выпускном трубопроводе ГВС.

Существует 2 способа установки плоских станций Danfoss:

• Устройство монтируется непосредственно на стену (концепция настенного монтажа).
• Прибор крепится к стене с помощью коробов для встраивания (концепция монтажа в стене).

Станции могут быть установлены в шахтах, но всегда используется одна из вышеуказанных концепций. Для получения дополнительной информации обратитесь в местное торговое представительство Danfoss.

Нет, это не всегда возможно. Точно следуйте инструкциям по монтажу или обратитесь за поддержкой в ​​местное торговое представительство Danfoss.

Да, это возможно. За дополнительной информацией и поддержкой обращайтесь в местное торговое представительство Danfoss.

Продукты

Что означает EvoFlat FSS или EvoFlat MSS?

Наименование продуктов серии EvoFlat:



• EvoFlat FSS 1/2/3 – компактная и простая в эксплуатации плоская станция для прямого радиаторного отопления и мгновенного горячего водоснабжения с инновационным автоматическим TPC – контроллер М для управления температурой отопления и ГВС. Цифра после имени показывает тип HEX:
  • тип 1 для XB06H-1 26 (до 35 кВт) • тип 2 для XB06H-1 40 (до 35 кВт) • тип 3 для XB06H+ 60 (до 55 кВт)
• EvoFlat MSS 1/2/3 – компактная и простая в эксплуатации плоская станция для прямого отопления со смесительным контуром и мгновенного горячего водоснабжения с инновационным контроллером TPC – M прямого действия для управления отоплением и температурой ГВС. Цифра после названия показывает тип HEX:
  • тип 1 для XB06H-1 26 (до 35 кВт) • тип 2 для XB06H-1 40 (до 35 кВт) • тип 3 для XB06H+ 60 (до 55 кВт)



Оба типа продуктов рассчитаны на отопление до 15 кВт.

Каковы основные части многофункционального контроллера TPC-M?

Основные части:

• Привод потока
• Регулятор перепада давления (ТЭ + ГВС)
• Зональный клапан
• Регулирующий клапан с термостатом и датчиком температуры
• Вентиляционное отверстие

Какие аксессуары можно использовать с установками EvoFlat?

Доступны следующие аксессуары для установок EvoFlat:

• Комнатный термостат
• Предохранительные клапаны
• Шаровые краны (60 мм)
• Шаровые краны с соединением для манометра ¾”(120 мм)
• Монтажная рейка для настенного варианта
• Коробка для встраивания, вкл. монтажная рейка
• Изолированная передняя крышка

Каковы основные преимущества новейших установок EvoFlat?

Основными преимуществами станций EvoFlat являются:

• Снижение потерь тепла благодаря изоляционному покрытию, изолированной задней панели и меньшему количеству излучающих поверхностей внутри станции.
• Нет необходимости в повторной затяжке после транспортировки или других вибраций благодаря новым соединениям Click-fit.
• Отсутствие риска утечки и надежность при скачках давления благодаря защелкивающимся соединениям.
• Более высокая энергоэффективность, более низкая температура обратного потока и более низкие потери тепла и давления благодаря использованию теплообменника MicroPlate.
• Подготовлен к низкой температуре подачи.
• Инновационный энергосберегающий многофункциональный контроллер TPC(-M) в сочетании с высокопроизводительным теплообменником для нагрева воды для бытовых нужд по требованию, что позволяет исключить потери холостого хода.
• Трубы и теплообменник из нержавеющей стали AISI 316.
• Минимальное пространство, необходимое для установки.
• Встраиваемый или настенный вариант.
• Минимальный риск образования известкового налета и бактерий.

Каково назначение сенсорного ускорителя в установках Termix?

Запатентованный ускоритель датчика ускоряет закрытие клапана Danfoss AVTB и защищает теплообменник от перегрева и образования накипи. Теплообменник очень эффективно охлаждает воду ЦТ, тем самым обеспечивая очень хорошую экономичность эксплуатации.

Сенсорный ускоритель и клапан AVTB также работают как байпас, поддерживая теплом водопровод дома. Это сокращает периоды ожидания в летнее время, когда отопительная система работает в пониженном режиме.

Ускоритель датчика помогает обеспечить стабильную температуру горячей воды независимо от меняющихся нагрузок, температуры подачи и перепада давления без необходимости перенастройки клапана.

Тепловые пункты | Danfoss

Общая информация

• технические данные для станции (спецификация, блок-схема, основные данные, HEX расчет, например)
• указания по технике безопасности
• указания по вводу в эксплуатацию
• сервисные требования
• информация о транспорте, перевозке напр.
• сертификаты
• контактное лицо

В договоре купли-продажи (см. подтверждение заказа) и/или в официальном прайс-листе.

Это означает, что подстанция выполняет все требования к товарам, продаваемым на европейском рынке, в соответствии с соответствующими правилами и директивами ЕС, т.е.

У вас есть прайс-лист?

Да. Для получения копии обратитесь в местное торговое представительство Danfoss.

Кому я должен позвонить, чтобы получить подтверждение заказа?

Пожалуйста, позвоните в наш отдел обработки заказов в вашей стране или в местный отдел продаж.

Декларация соответствия согласно директиве PED/MD.

В зависимости от запроса мы можем предложить некоторый общий ограниченный стандартный ассортимент. Пожалуйста, свяжитесь с вашим местным офисом продаж, чтобы узнать больше.

Да, у нас есть селектор нагрева для клиентов.

Если вам нужна помощь в определении размеров вашей следующей подстанции, обратитесь в местное торговое представительство Данфосс.

Техническая информация

Около 10 МВт добавлено из температурной программы; Макс. размер DN 400.

См. имеющиеся спецификации для типов тепловых пунктов DSA, DSP и всех продуктов DHW. Или обратитесь в местное торговое представительство Danfoss относительно типов подстанций DSE, DSS и DSM, чтобы запросить предварительную оценку. В случае выполнения заказа, вы получите чертежи по запросу.

Danfoss предлагает полный спектр подстанций DHC. Подстанции Danfoss доступны на 5 основных платформах, которые можно адаптировать в соответствии с потребностями и требованиями заказчика:

• Danfoss DSA — передовая компактная подстанция
• Тепловая станция Danfoss DSP — компактная, сборно-разборная установка теплопередачи
• Подстанции Danfoss DSE — адаптированы к наиболее распространенным нуждам и требованиям клиентов, конфигурация основана на рекомендациях Danfoss
• Подстанции Danfoss DSS — адаптированы к наиболее распространенным нуждам и требованиям клиентов, конфигурация основана на рекомендациях Danfoss; первичная среда – насыщенный пар
• Подстанции Danfoss DSM — прямая адаптация к наиболее распространенным нуждам и требованиям клиентов, конфигурация на основе рекомендаций Danfoss

Вода оборотная, питьевая вода, смесь этиленгликоля и насыщенный пар.
