Данфосс программа расчета системы отопления: Новая программа для расчета систем отопления от Danfoss

Alexey Yurkevich: ПО Danfoss CO 3.8

Все кто хочет построить дом сталкивается с рядом проблем по обеспечению его в последствии отопительным оборудованием для обеспечения комфортной температуры, что бы в последствии не переплачивать за дополнительные отопительные приборы и избыточную мощность котла.

После определения мощности отопительных установок помещений и здания, при помощи ПО Oventrop OZC 5.0, дальше необходимо подобрать отопительное оборудование (трубопроводы, отопительные приборы, регулировочную и запорную арматуру, смесительные узлы и котел) для поддержания комфортной температуры в помещениях и здании. Все это, так же на прямую влияет на расход газа или другого вида топлива при эксплуатации Вашего дома (здания) в отопительный период. Для этого служит бесплатная программа Danfoss CO 3.8…
ПО Danfoss C.O. 3.8…

Для того, чтобы понять принципы работы программного обеспечения Danfoss CO 3.8 служат видео уроки разбитые на этапы с полным разбором всех составляющих окон программы для выполнения расчетов и получения окончательного результата по отопительному оборудованию использующего в системе отопления.

Рассматривается расчет двух основных систем, которые применяются для системы отопления здания – это лучевая и периметральная система отопления.

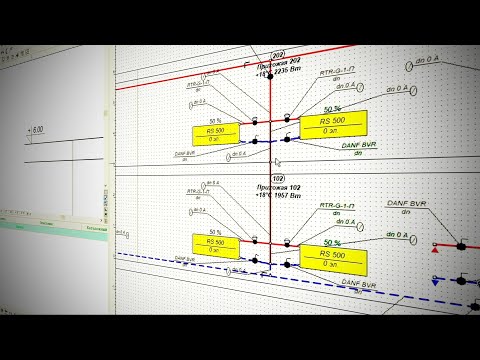

Программа Danfoss C.O. 3.8. S01.E01. Введение. Установка

Программа Danfoss C.O. 3.8. S01.E02. Планы. Трассировка

Программа Danfoss C.O. 3.8. S01.E03. Данные – Общие

Программа Danfoss C.O. 3.8. S01.E04. Данные – Рисунок

Программа Danfoss C.O. 3.8. S01.E05. Данные – Рисунок. Периметральная система

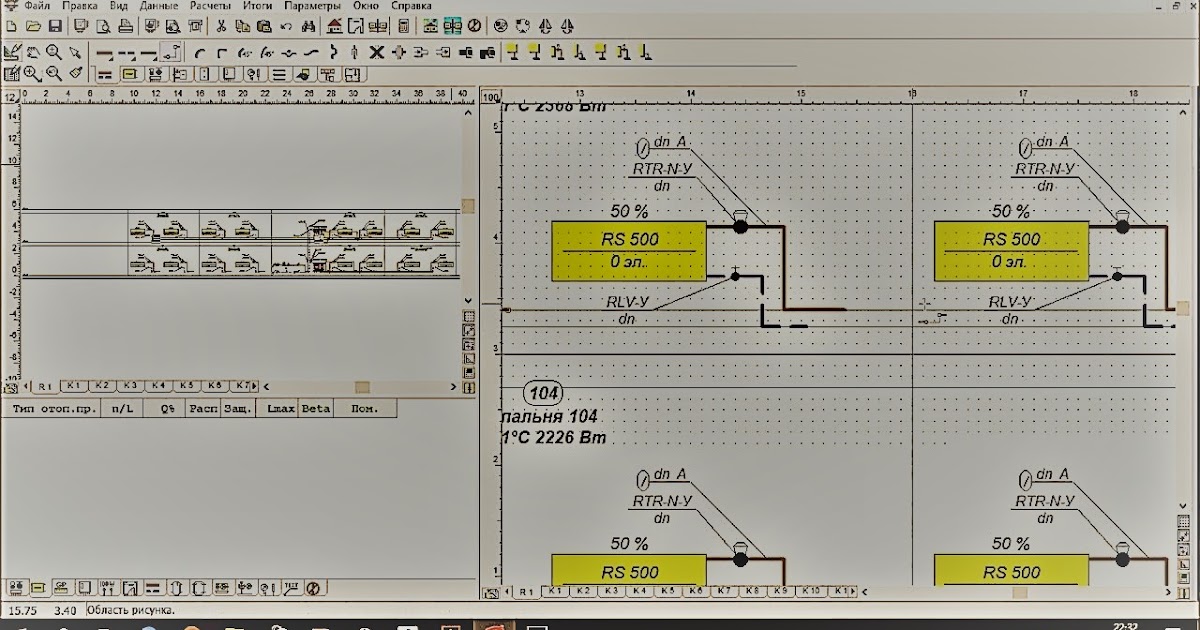

Программа Danfoss C.O. 3.8. S01.E06. Данные – Рисунок. Лучевая система

Программа Danfoss C.O. 3.8. S01.E07. Расчеты. Периметральная система

Программа Danfoss C.O. 3.8. S01.E08. Расчеты. Лучевая система

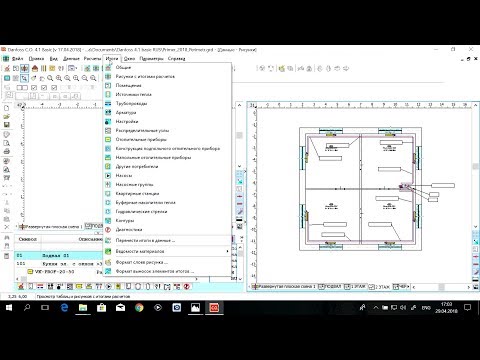

Программа Danfoss C.O. 3.8. S01.E09. Итоги

ПРОГРАММА Danfoss C.O. 3.8. S01. E10. Переносим результаты расчета в КР(КП)

Так же существует аудиторная запись во время лекции для ознакомления с  программного обеспечения Danfoss C.O. 3.8., которая возможно Вас заинтересует…

ПРОГРАММА Danfoss C.O. 3.8. ПРИНЦИПЫ РАСЧЕТА (лекция в аудитории)

Дополнительно рассматриваются различные источники теплоснабжения здания, которые понадобится для ознакомления с  программным обеспечением Danfoss C. O. 3.8., которые возможно Вас заинтересуют…

ПРОГРАММА Danfoss C.O. 3.8. ПРИНЦИПЫ РАСЧЕТА 2

ПРОГРАММА Danfoss C.O. 3.8. ПРИНЦИПЫ РАСЧЕТА 3

ПРОГРАММА Danfoss C.O. 3.8. ПРИНЦИПЫ РАСЧЕТА 4

Всем удачных расчетов и успешного освоения данной компьютерной программы!) Строим здание с умом, чтобы в последствии не стало мучительно больно от существования в этом здании и переплате за поставляемые энергетические ресурсы.

Если будут трудности в освоении программного обеспечения Danfoss C. O. 3.8. буду рад ответить на поставленные вопросы ниже в комментариях.

Ссылка для скачивания ПО Danfoss C.O. 3.8….

Программа для расчета отопления данфосс

» Расчеты отопления

Трудно помыслить быт человека в России без обогревающего комплекса дачи. Скорее всего Вы знаете, что источники тепла перманентно дорожают. Абсолютно в каждом месте РФ необходимо в зимний период года отапливать дачу. Каждый здравомыслящий хозяин жилища предпочитает разобраться: как усовершенствовать систему обогрева дачи. На нашем web ресурсе представлено множество обогревательных систем жилища, использующих совершенно разные приемы вырабатывания тепла. Указанные системы получения тепла рекомендуется реализовывать как самостоятельную систему или гибридно.

Danfoss – программы проектирования отопления

«Danfoss» – международный концерн, занимающийся продажей товаров и связных с ними услуг по всему миру через интегрированную сеть дистрибьюторов, торговых компаний и представительств.

Компания Danfoss, основанная в 1933 году, сегодня объединяет 53 современных завода в 21 стране, имеет дочерние компании и торговые представительства более чем в 100 странах мира.

Выпускаемая концерном продукция обеспечивает повышение эффективности производства, экономию энергоресурсов, улучшение условий труда, охрану окружающей среды. Она отличается высокой надежностью и долговечностью благодаря постоянному совершенствованию и строгому контролю качества.

Компанией разработанны программы для проектирования систем отопления с использованием производимой продукции.

===========================

Danfos C.O. v3.5

Программа предназначена для графической помощи при проектировании новых одно – и двухтрубных систем центрального отопления, регулировании существующих систем (например, в утепленных зданиях), а также при проектировании сети трубопроводов в системах охлаждения с возможностью применения гликоля как холодоносителя.

Расчеты систем могут быть выполнены в следующих вариантах:

1. проектирование новых систем на основе подбора трубопроводов, отопительных приборов, арматуры и предварительных настроек;

2. регулирование существующих систем на основе подбора мощности имеющихся отопительных приборов для нужд отапливаемых помещений;

3. проектирование новых фрагментов оборудования систем и регулирование имеющихся фрагментов. Это объединение двух предыдущих вариантов.

Во всех вариантах расчетов программа подбирает настройки арматуры с предварительной регулировкой.

Система центрального отопления должна осуществляться при следующих условиях:

– система с принудительной подачей (с помощью насоса),

– двухтрубная или однотрубная система трубопроводов

– теплоносителем или холодоносителем может быть вода, или водный раствор гликоля этиленового или пропиленового

– разводка нижняя, верхняя либо смешанная,

– отопительные приборы конвекционные,

– подпольные отопительные приборы (подпольное отопление).

– автоматические воздуховыпускные вентили (не может быть сети стравливающей воздух),

– обычные либо термостатические вентили для отопительных приборов,

– предварительная регулировка при помощи вентилей с предварительной настройкой либо шайб,

– стабилизация разницы давления с помощью стабилизаторов давления,

– возможность применения регуляторов расхода,

– широкий диапазон типов труб, отопительных приборов и арматуры,

Источник: http://www. forumilla.net/showthread.php?t=3952

Отечественные

Частотники Danfoss

Тогда посетите наш сайт! Все подробности на этой странице.

Что такое термостатический элемент производства Данфосс? Спросите об этом у наших квалифицированных специалистов – сотрудников ЗАО «Единый Сервисный Центр».

Источник: http://www.theservice.ru/programma-rascheta-danfoss.html

#1 Матрос

Администраторы 940 сообщений

• Пол: Мужчина
• Город: Поток

Отправлено 16 Декабрь 2007 – 00:51

Цитата

Высылаю базу оборудования Данфосс для программы ПОТОК

Я постарался полно указать все тех. характеристики, которые будут необходимы для выбора и расчета оборудования Данфосс

Источник: http://forum.potok.ru/index.php?showtopic=162

MCT10

Источник: http://danfoss-service.lgg.ru/danfoss-programmnye-produkty.html

Смотрите также:

• Программа для расчета отопления
• Программа расчета систем отопления скачать

31 января 2023 года

Расчет холодильной нагрузки – холодильная камера

Расчет холодильной нагрузки

Расчет холодильной нагрузки для холодильных камер. В этой статье мы рассмотрим, как рассчитать холодопроизводительность холодильной камеры. Сначала мы рассмотрим источники тепла, а затем рассмотрим рабочий пример того, как выполнить расчет охлаждающей нагрузки холодильной камеры на упрощенном примере. Прокрутите вниз, чтобы посмотреть обучающее видео.

Хотите бесплатное программное обеспечение для расчета холодильных камер?
Загрузите Coolselector®2 бесплатно -> Нажмите здесь
Вместе с Danfoss вы можете строить экологичные и эффективные холодильные камеры. Их широкий ассортимент продукции и ведущий на рынке опыт применения позволяют вам думать наперед и соблюдать будущие нормативы по хладагентам и энергетике. Будьте экологичными и опередите конкурентов без ущерба для производительности
.

Узнайте больше о решениях для холодильных камер здесь

Что такое холодильная камера?

Холодильная камера используется для хранения скоропортящихся продуктов, таких как мясо и овощи, чтобы замедлить их порчу и сохранить их свежими как можно дольше. Тепло ускоряет их порчу, поэтому продукты охлаждаются за счет отвода тепла.

Для отвода тепла мы используем холодильную установку, которая позволяет точно и автоматически регулировать температуру, чтобы сохранить товар как можно дольше.

Система охлаждения – холодильная камера

Для отвода тепла нам необходимо знать, какая будет нагрузка на охлаждение. Холодопроизводительность меняется в течение дня, поэтому в большинстве случаев рассчитывается средняя холодопроизводительность и холодопроизводительность.

Источники тепла в холодильной камере

Откуда берется все тепло, которое нам нужно отводить?

Нагрузка на передачу

Обычно 5-15% приходится на нагрузку на передачу. Это тепловая энергия, передаваемая через крышу, стены и пол в холодильную камеру. Тепло всегда течет от горячего к холодному, и внутренняя часть холодной комнаты, очевидно, намного холоднее, чем ее окружение, поэтому тепло всегда пытается проникнуть в пространство из-за этой разницы температур. Если холодильная камера подвергается воздействию прямых солнечных лучей, то теплопередача будет выше, поэтому необходимо будет применить дополнительную поправку, чтобы учесть это.

Загрузка продукта

Затем у нас есть загрузки продукта, которые обычно составляют 55-75% нагрузки на охлаждение. Это объясняет тепло, которое вводится в холодильную камеру при поступлении новых продуктов. Это также энергия, необходимая для охлаждения, замораживания и дальнейшего охлаждения после замораживания. Если вы просто охлаждаете продукты, вам нужно учитывать только явную тепловую нагрузку. Если вы замораживаете продукт, вам необходимо учитывать скрытую теплоту, поскольку происходит фазовый переход. В течение этого времени энергия используется, но вы не увидите изменения температуры, пока продукт переходит из состояния жидкости в состояние льда. Для дальнейшего охлаждения этой пищи ниже точки замерзания требуется дополнительная энергия, что опять-таки является ощутимым теплом. Вам также необходимо учитывать упаковку, поскольку она также будет охлаждаться. Наконец, если вы охлаждаете фрукты и овощи, то эти продукты являются живыми, и они будут выделять некоторое количество тепла, поэтому вам также необходимо учитывать его удаление.

Внутренняя нагрузка

Следующее, что необходимо учитывать, это внутренние нагрузки, которые составляют около 10-20%. Это тепло, выделяемое людьми, работающими в холодильной камере, освещением и оборудованием, таким как вилочные погрузчики и т. д. Поэтому для этого вам необходимо учитывать, какое оборудование будет использоваться сотрудниками для перемещения продуктов в а вне магазина сколько тепла будут отдавать они и оборудование и суточная продолжительность.

Нагрузка на оборудование

Затем нам необходимо рассмотреть холодильное оборудование в помещении, на которое будет приходиться около 1-10% от общей нагрузки на охлаждение. Для этого нам нужно знать мощность двигателей вентиляторов и оценить, как долго они будут работать в течение каждого дня, а затем мы также хотим учесть любое тепло, передаваемое в помещение при размораживании испарителя.

Инфильтрационная тепловая нагрузка

Последнее, что нам нужно учитывать, это инфильтрация, которая снова добавляет 1-10% к охлаждающей нагрузке. Это происходит, когда дверь открывается, поэтому происходит передача тепла в пространство через воздух. Еще одно соображение — вентиляция. Фрукты и овощи выделяют углекислый газ, поэтому в некоторых магазинах потребуется вентилятор, этот воздух необходимо охлаждать, поэтому вы должны учитывать это, если он используется.

Расчет холодопроизводительности – пример работы холодильной камеры

Рассмотрим упрощенный пример расчета холодильной нагрузки для холодильной камеры. Теперь, если вы делаете это для реального примера, я рекомендую вам использовать программное обеспечение для проектирования, такое как приложение Danfoss coolselector, для скорости и точности. Скачать здесь -> http://bit.ly/2Ars6yF

Нагрузка передачи

• Размеры нашего холодильного склада: 6 м в длину, 5 м в ширину и 4 м в высоту.
• Окружающий воздух 30 ° C при относительной влажности 50%, Внутренний воздух 1 ° C при 95% относительной влажности
• Стены, крыша и пол изолированы полиуретаном толщиной 80 мм с коэффициентом U 0,28 Вт/м ² . K
• Температура грунта 10 ° C.

Обратите внимание производитель должен сообщить вам значение u для изоляционных панелей, если нет, то вам нужно будет его рассчитать.

Для расчета нагрузки передачи мы будем использовать формулу

Q = U x A x (Temp out – Temp in) x 24 ÷ 1000.

• Q= тепловая нагрузка кВтч/сутки
• U = значение теплоизоляции U (это значение нам уже известно) (Вт/м ² .K)
• A = площадь поверхности стен крыши и пола (будем рассчитать это) (м ² )
• Temp in = температура воздуха внутри помещения ( ° C)
• Temp out = температура наружного воздуха ( ° C)
• 24 = часов в сутки
• 1000 = преобразование ватт в кВт.

Рассчитать «A» довольно просто, это просто размер каждой внутренней стены, так что вставьте числа, чтобы найти площадь каждой стены, крыши и пола.

Сторона 1 = 6 м x 4m = 24m ²
Сторона 2 = 6m x 4m = 24m ²
Сторона 3 = 5 м x 4m = 20m ²
Сторона 4 = 5m x 4m = 20m ²
Крыша = 5 м x 6 м = 30 м ²
Пол = 5 м x 6 м = 30 м ²

Затем мы можем запустить эти числа в формуле, которую мы видели ранее, вам нужно будет рассчитать пол отдельно от стен и крыши. так как разница температур под полом другая, то и теплопередача будет другой.

Стены и крыша

Q = U x A x (температура на выходе – температура на входе) x 24 ÷ 1000
Q = 0,28 Вт/м ² .K x 113 м ° C) x 24 ÷ 1000
Q = 22 кВтч/день

[113M ² = 24M ² + 24M ² + 20M ² + 20M ² + 30M ² + 30M ² + 30M ² + 30M ^{2 2 ]}

Этаж

Q = U x A x (температура на выходе – температура на входе) x 24 ÷ 1000
Q = 0,28 Вт/м ² .K x 30 м ² x (10°C – 1°C) x 24 ÷ 1000
Q = 1,8 кВтч/день

Если пол не утеплен, вам потребуется использовать другую формулу, основанную на эмпирических данных .

Суммарный дневной прирост теплопередачи = 22 кВтч/день + 1,8 кВтч/день = 23,8 кВтч/день

Помните, что если ваша холодильная камера находится под прямыми солнечными лучами, вам также необходимо учитывать энергию солнца.

Загрузка продукта – Замена продукта

Далее мы рассчитаем охлаждающую нагрузку от замены продукта, которая представляет собой тепло, поступающее в холодильную камеру от новых продуктов, имеющих более высокую температуру.

В этом примере мы будем хранить яблоки, мы можем найти удельную теплоемкость яблок, но помните, что если вы замораживаете продукты, то продукты будут иметь разную удельную теплоемкость при охлаждении, замораживании и переохлаждении, поэтому вы Это нужно будет учесть и рассчитать отдельно, но в этом примере мы просто охлаждаемся.

Ежедневно поступает 4000 кг новых яблок с температурой 5°C и удельной теплоемкостью 3,65 кДж/кг°C.

Тогда мы можем использовать формулу

Q = m x Cp x (Temp input – Temp store) / 3600.

• Q = кВтч/день
• CP = Удельная теплоемкость продукта (кДж/кг.°C)
• m = масса новых продуктов каждый день (кг)
• Temp enter = температура продуктов на входе (°C)
• Temp store = температура в магазине (°C)
• 3600 = конвертировать из кДж в кВтч.

Расчет

Q = m x Cp x (ввод температуры – сохранение температуры) / 3600
Q = 4000 кг x 3,65 кДж/кг°C x (5°C – 1°C) / 3600.
Q = 16 кВтч/день

Загрузка продукта – дыхание продукта

Далее мы вычисляем дыхание продукта, это тепло, выделяемое живыми продуктами, такими как фрукты и овощи. Они будут генерировать тепло, поскольку они все еще живы, поэтому мы охлаждаем их, чтобы замедлить их износ и сохранить их дольше.

Для этого примера я использовал 1,9 кДж/кг в день в качестве среднего, но эта скорость меняется со временем и в зависимости от температуры. В этом примере мы используем эмпирическое значение только для упрощения расчетов, поскольку эта охлаждающая нагрузка не считается критической. Если вам нужно рассчитать критическую нагрузку, вы должны использовать большую точность. В этом примере в магазине хранится 20 000 кг яблок.

Для расчета используем формулу

Q = m x resp / 3600

• Q = кВтч/день
• m = масса хранимого продукта (кг) продукт (1,9 кДж/кг)
• 3600 = переводит кДж в кВтч.

Q = m x resp / 3600
Q = 20 000 кг x 1,9 кДж/кг / 3600
Q = 10,5 кВтч/день

10,5 кВтч/день, чтобы получить общую нагрузку продукта 26,5 кВтч/день.

Внутренняя тепловая нагрузка – Люди

Далее мы рассчитаем внутренние нагрузки от людей, работающих в холодильной камере, поскольку люди выделяют тепло, и нам необходимо это учитывать.

Предположим, что 2 человека работают в магазине по 4 часа в день, и мы можем посмотреть вверх и увидеть, что при этой температуре они будут выделять внутри около 270 Вт тепла в час.

Используем формулу:

Q = люди x время x тепло / 1000

• Q = кВтч/день
• человек = количество людей внутри
• время = продолжительность времени, которое они проводят внутри каждый день на человека (часы)
• тепло = потери тепла на человека в час (Ватт)
• 1000 просто конвертирует ватты в кВт

Расчет :

Q = люди x время x тепло / 1000
Q = 2 x 4 часа x 270 Вт / 1000
Q = 2,16 кВтч/день

Внутренняя тепловая нагрузка – освещение

Затем мы можем рассчитать тепло, выделяемое освещением , это довольно просто сделать, и мы можем использовать формулу

Q= лампы x время x мощность / 1000

• Q = кВтч/день,
• лампы = количество ламп в холодильной камере лампы
• 1000 = преобразует ватты в кВт.

Если у нас есть 3 лампы по 100 Вт каждая, работающие по 4 часа в день, расчет будет следующим:

Q= лампы x время x мощность/1000
Q= 3 x 4 часа x 100 Вт/1000
Q= 1,2 кВтч/сутки

Для общей внутренней нагрузки мы просто суммируем нагрузку людей (2,16 кВтч/день) и нагрузку освещения (1,2кВтч/день), чтобы получить значение 3,36кВтч/день.

Нагрузка оборудования – двигатели вентиляторов

Теперь мы можем рассчитать тепловыделение двигателей вентиляторов в испарителе. Для этого мы можем использовать формулу:

Q = вентиляторы x время x мощность / 1000

• Q = кВтч/день
• вентиляторы = количество вентиляторов
• время = часы ежедневной работы вентилятора (часы)
• ваттность = номинальная мощность двигателей вентиляторов (Ватт)
• 1000 = преобразовать ватты в кВт.

В этом испарителе для холодильной камеры мы будем использовать 3 вентилятора мощностью 200 Вт каждый и предполагаем, что они будут работать 14 часов в день.

Расчет:

Q = вентиляторы x время x мощность / 1000
Q = 3 x 14 часов x 200 Вт / 1000
Q = 8,4 кВтч/день путем разморозки испарителя. Для расчета воспользуемся формулой:

Q = мощность x время x циклы x эффективность

• Q = кВтч/день,
• мощность = номинальная мощность нагревательного элемента (кВт) много раз в день будет выполняться цикл оттаивания
• эффективность = какой % тепла будет передаваться в помещение.

В этом примере в нашей холодильной камере используется электрический нагревательный элемент мощностью 1,2 кВт, он работает по 30 минут 3 раза в день, и, по оценкам, 30% всей потребляемой энергии просто передается в холодильную камеру.

Q = мощность x время x циклы x эффективность
Q = 1,2 кВт x 0,5 часа x 3 x 0,3
Q = 0,54 кВтч/день тепловая нагрузка оттаивания (0,54 кВтч/день), которая, таким образом, равна 8,94 кВтч/день

Инфильтрационная нагрузка

Теперь нам нужно рассчитать тепловую нагрузку от инфильтрации воздуха. Я собираюсь использовать упрощенное уравнение, но в зависимости от того, насколько критичен ваш расчет, вам может понадобиться использовать другие, более подробные формулы для достижения большей точности. Мы будем использовать формулу:

Q = количество изменений x объем x энергия x (температура на выходе – температура на входе) / 3600

• Q = кВтч/сутки
• изменения = количество изменений объема в день
• объем = объем холодильной камеры
• энергия = энергия на кубический метр на градус Цельсия
• Temp out – это температура воздуха снаружи
• Temp in – это температура воздуха внутри
• 3600 просто для преобразования кДж в кВтч.

По нашим оценкам, будет происходить 5 объемных воздухообменов в день из-за открытой двери, объем рассчитан на 120 м ³ , каждый кубический метр свежего воздуха дает 2 кДж/°C, температура наружного воздуха 30°C, а воздуха внутри 1°C

Q = изменения x объем x энергия x (температура на выходе – температура на входе) / 3600
Q = 5 x 120 м ³ x 2 кДж/°C x (30°C – 1°C) / 3600
Q = 9,67 кВтч/день

Общая холодильная нагрузка просто суммирует все рассчитанные значения

Нагрузка на передачу: 23,8 кВтч/день
Нагрузка продукта: 26,5 кВтч/день
Внутренняя нагрузка: 3,36 кВтч/день
Нагрузка на оборудование: 8,94 кВтч/день
Инфильтрационная нагрузка: 9,67 кВтч/день
Итого = 72,27 кВтч/день

Коэффициент безопасности

Затем мы также должны применить коэффициент безопасности к расчету, чтобы учесть ошибки и отклонения от проекта . Как правило, чтобы покрыть это, к расчету добавляют от 10 до 30 процентов, я выбрал 20% в этом примере, так что просто умножьте нагрузку на охлаждение на коэффициент безопасности 1,2, чтобы получить нашу общую нагрузку на охлаждение 86,7 кВтч / день.

Определение холодопроизводительности

Последнее, что нам нужно сделать, это рассчитать холодопроизводительность, чтобы справиться с этой нагрузкой. Общий подход заключается в усреднении общей ежедневной холодопроизводительности по времени работы холодильной установки. Для этого я рассчитываю, что устройство будет работать 14 часов в день, что довольно типично для такого размера и типа магазина. Таким образом, наша общая холодильная нагрузка 86,7 кВтч/день, разделенная на 14 часов, означает, что наша холодильная установка должна иметь мощность 6,2 кВт, чтобы в достаточной мере удовлетворить эту холодовую нагрузку.

Danfoss Heat Exchanger Dimensioning program, Сеть теплообменников, Конструкция двухтрубного теплообменника

Мультимедиа | Бизнес | Мессенджеры | Рабочий стол | Развитие | Образование | Игры | Графика | Главная | сети | Безопасность | Серверы | Утилиты | Веб-разработка | Другое

Лицензия: Все

Сортировать по: Релевантности

Программа расчета теплообменников Danfoss

Компания Danfoss LPM разработала компьютерное программное обеспечение для определения размеров подстанций и теплообменников, а также для выбора размера и типа регулирующих клапанов и насосов.

Эта программа используется представителями и торговым персоналом Danfoss LPM, и ее можно бесплатно получить у Danfoss LPM, загрузив ее с сайта HeatNet или с компакт-диска.

• Издатель: Danfoss Group
• Последнее обновление: 2 марта 2012 г.

Сеть теплообменников

THEN — это программа синтеза сети теплообменников, разработанная профессором Ф.К. Кнопф в Университете штата Луизиана. Он объединяет сети теплообменников, котлов, конденсаторов и печей для наилучшего использования энергии. Он использует термодинамический пинч-анализ в качестве основы для проектирования сети.

• Издатель: Университет штата Луизиана
• Последнее обновление: 19 мая 2008 г.

Проект двухтрубного теплообменника

DHex — это программный инструмент, предназначенный для демонстрации расчетов химического состава двухтрубных (шпилечных) теплообменников. все результаты..и т. д.

• Издатель: WeBBusterZ Engineering Software
• Домашняя страница: www. webbusterz.com
• Последнее обновление: 22 сентября 2020 г.

HEX calc

HEX калькулятор поможет вам правильно рассчитать пластинчатый теплообменник, соответствующий вашим требованиям и потребностям. Затем программа определения размеров HEX Calculator с помощью выполненных вами расчетов поможет вам подобрать пластинчатый теплообменник, подходящий для вашего применения. Этот набор инструментов применим только к ограниченному кругу задач нагрева.

• Издатель: Danfoss LPM
• Последнее обновление: 11 августа 2008 г.

Библиотеки компонентов TESS

Каждая из библиотек компонентов поставляется с файлом модели TRNSYS (*.tmf) для использования в интерфейсе Simulation Studio, исходным кодом и примером проекта TRNSYS (*.tpf), который демонстрирует типичное использование моделей компонентов, найденных в этой библиотеке. . С выпуском библиотек TESS версии 17.0 из предыдущей версии 2.0 было добавлено более 90 новых моделей со множеством новых примеров.

• Издатель: ООО «Теплоэнергетические системы»
• Домашняя страница: www.trnsys.com
• Последнее обновление: 14 февраля 2010 г.

Danfoss Hexact

Hexact сразу определяет подходящий теплообменник для вашего чиллера, теплового насоса или другого применения. Программное обеспечение для проектирования теплообменников охватывает как инновационные паяные теплообменники MPHE, так и традиционные типы ППТО. Сейчас проще, чем когда-либо, найти подходящий теплообменник для вашего чиллера, теплового насоса или другого применения.

• Издатель: Danfoss
• Последнее обновление: 16 декабря 2017 г.

Серия BA

Теплообменник — это часть оборудования, предназначенная для эффективной передачи тепла от одной среды к другой. Классический пример теплообменника находится в двигателе внутреннего сгорания, через который проходит циркулирующая жидкость, известная как охлаждающая жидкость двигателя. змеевиков радиатора и мимо змеевиков проходит воздух, который охлаждает теплоноситель и нагревает поступающий воздух.

• Издатель: P. Lemmens Company sa
• Последнее обновление: 16 ноября 2011 г.

Ground Loop Design

Ground Loop Design — ведущий программный пакет для проектирования систем геотермальных тепловых насосов и грунтовых теплообменников. Основные характеристики: – Модуль теплопроводности – Модуль трубопроводов – Почасовое моделирование модели – Моделирование времени использования – Прогнозируемое потребление кВтч – Компаратор результатов панели дизайна – Калькулятор средневзвешенной теплопроводности

• Издатель: Gaia Geothermal
• Домашняя страница: www.groundloopdesign.com
• Последнее обновление: 28 марта 2014 г.

Проектирование теплообменников с воздушным охлаждением

Проектирование теплообменников с воздушным охлаждением — это программа, предназначенная для демонстрации теплового расчета и расчетов размеров теплообменников с воздушным охлаждением. Он может рассчитать необходимое количество отсеков, вентиляторов, труб, рядов труб и пучков труб, температуру воздуха на выходе, используя методы итерации или приращения.

• Издатель: WeBBusterZ Engineering Software
• Домашняя страница: www.webbusterz.com
• Последнее обновление: 21 января 2019 г.

Калькулятор тепловой нагрузки

Калькулятор тепловой нагрузки — это бесплатное программное обеспечение, помогающее рассчитать явную и скрытую теплопередачу. рассчитано в разных единицах измерения

• Издатель: WeBBusterZ Engineering Software
• Домашняя страница: www.webbusterz.com
• Последнее обновление: 27 мая 2020 г.

Двухтрубный теплообменник

DHex — это программный инструмент, предназначенный для демонстрации расчетов химического состава двухтрубных (шпилечных) теплообменников. Программное обеспечение выполнит все тепловые расчеты, связанные с проектированием, и создаст сводку всех результатов. Особенности программного обеспечения: – Пошаговый расчет – Поддержка единиц измерения S.I и английских (США) единиц измерения.

• Издатель: WeBBusterZ Engineering.
• Домашняя страница: www.webbusterz.com
• Последнее обновление: 30 мая 2012 г.

Aspen Energy Analyzer

Aspen Energy Analyzer обеспечивает удобную среду для оптимального проектирования и модернизации сети теплообменников. Используя этот инструмент, можно сократить ненужное потребление энергии, удешевить и сделать технологический процесс более экологичным. Анализ энергопотребления легко запустить из Aspen HYSYS или Aspen Plus с помощью функции анализа активированного энергопотребления.

• Издатель: AspenTech
• Домашняя страница: www.aspentech.com
• Последнее обновление: 5 октября 2015 г.

PV Elite

PV Elite — это комплексное решение для быстрого и интуитивно понятного проектирования новых сосудов под давлением, а также для оценки и переоценки существующих сосудов, включая анализ пригодности к эксплуатации. Программа рассматривает весь сосуд, учитывая все правила толщины стенок и требования к анализу напряжений для вертикальных колонн, горизонтальных резервуаров и теплообменников.

• Издатель: COADE, Inc
• Последнее обновление: 11 декабря 2013 г.

HeatLoadCalculation

Программа расчета тепловой нагрузки не только облегчает процесс точного расчета требуемой тепловой нагрузки, но и дает рекомендации по оптимальной системе для удовлетворения ваших конкретных потребностей. Программа, разработанная специально для рынка Китая, также содержит данные о погоде в 193 крупных городах материкового Китая.

• Издатель: Emerson
• Домашняя страница: www.emersonclimate.com
• Последнее обновление: 2 ноября 2010 г.

AIACalc

Заполните форму, чтобы загрузить AIACalc. Ваши данные будут использоваться только AIA. Программное обеспечение для расчетов AIA, AIACalc, очень легко использовать при расчете наиболее оптимального воздушного теплообменника. AIACalc удобна для пользователя и имеет превосходную функциональность по сравнению с другими программами.

• Издатель: Asarums Industri AB
• Домашняя страница: www. aia.se
• Последнее обновление: 18 марта 2010 г.

Aspen HTFS+

Исследовательская сеть Aspen HTFS предоставляет исчерпывающую информацию о науке и технологиях, поддерживающих программы Aspen Exchanger Design & Rating. Функции: – Справочник по HTFS: исчерпывающий справочник по теории и практике теплообменников. – Отчеты о проектировании HTFS: подробный вывод и сравнение методов проектирования

• Издатель: AspenTech
• Последнее обновление: 20 июля 2010 г.

CoilDesigner

CoilDesigner Программное обеспечение для проектирования/оценки трубчато-ребристых теплообменников, специально разработанное для использования преимуществ богатой графической среды Microsoft Windows. Программа имеет удобный стандартный графический интерфейс пользователя (GUI). CoilDesigner был разработан дизайнерами и инженерами для дизайнеров и инженеров.

• Издатель: UMCPCEEE
• Домашняя страница: www.optimizedthermalsystems.
