software
- формат exe, pdf, txt, jpg
- размер 25.
07 МБ - добавлен 31 января 2012 г.
Язык – русский.
Инструкция по установке – файл “Instalation.txt”

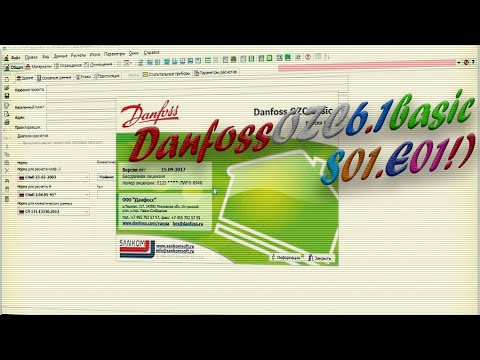

PDF-Инструкция по использованию программы Danfoss C.O.3.6 на
русском языке 188 стр.
Программа предназначена для проектирования новых одно – и
двухтрубных систем центрального отопления, регулирования
существующих систем (например, в утепленных зданиях), а также
проектирования сети трубопроводов в системах охлаждения с
возможностью применения гликоля как холодоносителя.
Расчеты систем могут быть выполнены в следующих вариантах:
1. проектирование новых систем на основе подбора трубопроводов,
отопительных приборов, арматуры и предварительных настроек;
2. регулирование существующих систем на основе подбора мощности
имеющихся отопительных приборов для нужд отапливаемых
помещений;
3.
проектирование новых фрагментов оборудования систем и
регулирование имеющихся фрагментов. Это объединение двух предыдущих
вариантов.
Во всех вариантах расчетов программа подбирает настройки арматуры с
предварительной регулировкой.
Система центрального отопления должна осуществляться при следующих
условиях:
– система с принудительной подачей (с помощью насоса),
– двухтрубная или однотрубная система трубопроводов
– теплоносителем или холодоносителем может быть вода, или водный
раствор гликоля этиленового или пропиленового
– разводка нижняя, верхняя либо смешанная,
– отопительные приборы конвекционные,
– подпольные отопительные приборы (подпольное отопление).
– автоматические воздуховыпускные вентили (не может быть сети
стравливающей воздух),
– обычные либо термостатические вентили для отопительных
приборов,
– предварительная регулировка при помощи вентилей с предварительной
настройкой либо шайб,
– стабилизация разницы давления с помощью стабилизаторов
давления,
– возможность применения регуляторов расхода,
– широкий диапазон типов труб, отопительных приборов и
арматуры,
– максимальное число типов труб в оборудовании – выбраны 4 типа из
всех доступных в каталоге.
Обслуживание программы
Эта программа, использующая среду MS Windows,(версия 3.6 работает
под Vista) дружественна в обслуживании, стандартна в принципах
сотрудничества с другими программами, значительно облегчает работу
лицам, знающим Windows.

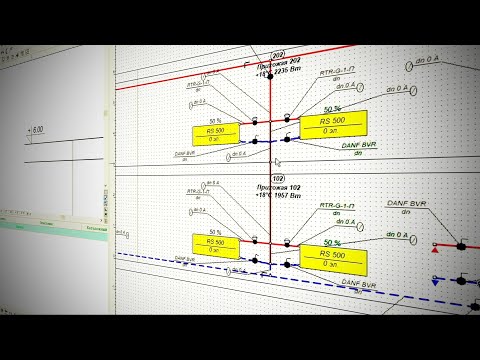

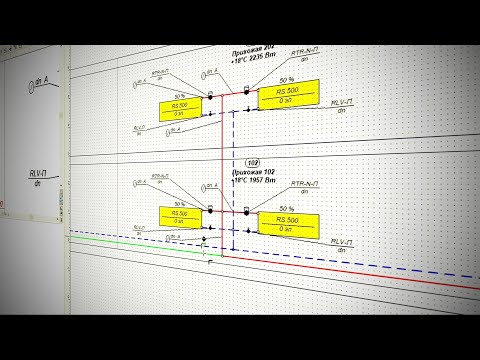

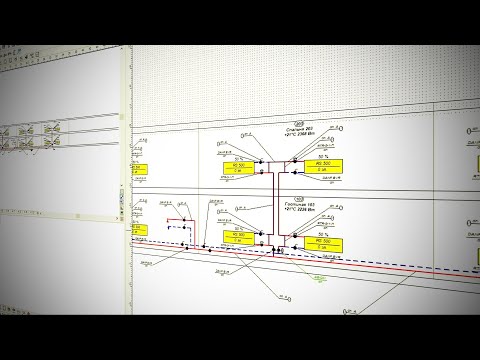

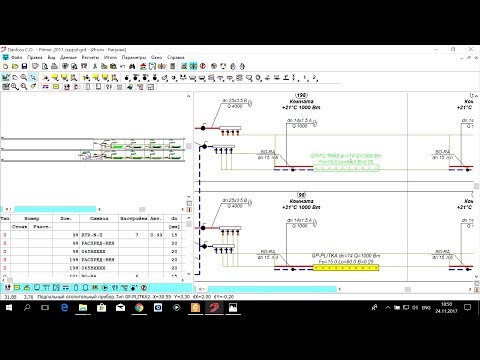

– графический процесс ввода данных и представление итогов расчетов
на схеме,
– развитая контекстная справочная система, вызывающая информацию,
как об отдельных командах программы, так и подсказку относительно
вводимых данных,
– многооконная среда, позволяющая одновременно просматривать много
типов данных, итогов и т.д.,
– простая совместная работа с принтером и плоттером, а также
функция предварительного просмотра страниц перед печатью и выводом
на плоттер,
– богатая диагностика ошибок и также функция их автоматического
поиска (как в таблице, так и на схеме),
– быстрый доступ к каталожным данным труб, отопительных приборов и
арматуры.
