Терморегулирующие вентили Danfoss

Предприятие “Рефкул Инжиниринг” стремится к постоянному совершенствованию своих технологий и расширению спектра предлагаемых заказчикам технических решений, следит за новинками на рынке оборудования для систем кондиционирования, вентиляции и холодоснабжения. В данном разделе публикуется информация о подобных новинках, о последних изменениях на данном сайте. Доступна RSS – подписка на раздел.

Подробности

Создано 20.05.2013 12:43

Терморегулирующие вентили (ТРВ) для холодильных установок стали первой продукцией датской компании Danfoss, которая, в настоящее время, производит широчайший спектр холодильной автоматики, электроники и других компонентов, способных удовлетворить любые потребности. Современные ТРВ Danfoss имеют продуманную конструкцию, силовой термочувствительный элемент, капиллярная трубка и термобаллон изготовлены из нержавеющей стали методом лазерной сварки и отличаются высокой коррозионной стойкостью и имеют продолжительный срок службы.

Регулировочный винт позволяет легко настраивать требуемый перегрев. Сменный клапанный узел (дюза) позволяет оптимизировать складские запасы и легко подобрать нужную производительность. Возможна поставка ТРВ с Максимальным Давлением Регулирования (МДР), что позволяет защитить электродвигатель компрессора от повышенного давления кипения при нормальной эксплуатации холодильной установки.

Danfoss – Быстрый выбор 2013 устройств автоматики и линейной арматуры, электронных контроллеров, компрессоров, конденсаторных агрегатов для всех хладагентов.

Термостатический элемент TE2 без клапанного узла и гаек

№	Тип	Хладагент	Код	Длина кап. трубки	Диапазон температур испарения	Уравн.  давления
1	TX2	R22	068Z3206	1.5 м	N : от -40 до +10°C	Внутр.
2	TEX 2	R22	068Z3209	1.5 м	N : от -40 до +10°C	Внешн.
3	TX2	R22	068Z3208	1.5 м	N : от -40 до +10°C (MOP = +15°С )	Внутр.
4	TEX 2	R22	068Z3211	1.5 м	N : от -40 до +10°C (MOP = +15°С )	Внешн.
5	TX2	R22	068Z3226	1. 5 м	NL : от -40 до -15°C (MOP=  -10°С )	Внутр.
6	TEX 2	R22	068Z3227	1.5 м	NL : от -40 до -15°C (MOP=  -10°С )	Внешн.
7	TX2	R22	068Z3228	1.5 м	B: от -60 до -25°C (MOP -20°С )	Внутр.
8	TEX 2	R22	068Z3229	1. 5 м	B: от -60 до -25°C (MOP -20°С )	Внешн.
9	TN 2	R134A	068Z3346	1.5 м	N : от -40 до +10°C	Внутр.
10	TEN 2	R134A	068Z3348	1.5 м	N : от -40 до +10°C	Внешн.
11	TN 2	R134A	068Z3347	1. 5 м	N : от -40 до +10°C (MOP = +15°C)	Внутр.
12	TEN 2	R134A	068Z3349	1.5 м	N : от -40 до +10°C (MOP = +15°C)	Внешн.
13	TS 2	R404A	068Z3400	1.5 м	N : от -40 до +10°C	Внутр.
14	TES 2	R404A	068Z3403	1. 5 м	N : от -40 до +10°C	Внешн.
15	TS 2	R404A	068Z3401	1.5 м	B : от -60 до -25°C	Внутр.
16	TES 2	R404A	068Z3404	1.5 м	B : от -60 до -25°C	Внешн.
17	TS 2	R404A	068Z3402	1. 5 м	N : от -40 до +10°C (MOP = +15°C)	Внутр.
18	TES 2	R404A	068Z3405	1.5 м	N : от -40 до +10°C (MOP = +15°C)	Внешн.
19	TS 2	R404A	068Z3406	1.5 м	NM : от -40 до -5°C (MOP = 0°C)	Внутр.
20	TES 2	R404A	068Z3407	1. 5 м	NM : от -40 до – 5°C (MOP = 0°C)	Внешн.
21	TS 2	R404A	068Z3408	1.5 м	NL : от -40 до -15°C  (MOP = -10°C)	Внутр.
22	TES 2	R404A	068Z3409	1.5 м	NL : от -40 до -15°C (MOP = -10°C)	Внешн.
23	TS 2	R404A	068Z3410	1. 5 м	B: от -60 до -25°C  (MOP = -20°C)	Внутр.
24	TES 2	R404A	068Z3411	1.5 м	B: от -60 до -25°C (MOP = -20°C)	Внешн.

Терморегулирующие расширительные вентили предназначены для автоматического регулирования расхода холодильного агента, поступающего в испаритель холодильной установки, в зависимости от перегрева паров, выходящих из испарителя. Эти вентили особенно подходят для подачи жидкости в «сухие» испарители, где перегрев пара на выходе из испарителя пропорционален тепловой нагрузке на испаритель.

• Большой температурный диапазон – вентиль может использоваться в морозильных, холодильных и установках кондиционирования воздуха.
• Сменный клапанный узел легко заменяется, легко подбирается по размеру, проще обслуживается.
• Диапазон номинальной производительности от 0,5 до 1890 кВт для R22.
• Могут поставляться вентили с максимальным давлением регулирования (МOР*). Защищают электродвигатель компрессора от чрезмерно высокого давления кипения.
• Патентованный термобаллон с двойным контактом – быстро и легко устанавливается, хорошо передает тепло от трубопровода к термобаллону.

*MOP – это давление испарения, при котором расширительный клапан перекрывает инжекцию жидкости в испаритель и таким образом предотвращает увеличение давления в испарителе. Увеличение температуры кипения не приводит к открыванию расширительного клапана, когда достигнуто значение МОР. Если изменяется заводская установка значения перегрева, то меняется значение точки МОР. При увеличении перегрева значение точки МОР уменьшается, и наоборот, если значение точки МОР увеличивается, величина перегрева уменьшается.

Выбор терморегулирующего вентиля

Выбор размера вентиля зависит от: максимальной нагрузки на испаритель, температуры кипения, температуры конденсации, переохлаждения жидкости. Важной характеристикой для выбора размера вентиля является перепад давления на вентиле. Перепад давления на вентиле представляет собой разность давлений на выходе и входе компрессора минус падение давления в трубопроводах и распределителе.

Оборудование

Воздухоохладители	Системы кондиционирования
Морозильное оборудование	Увлажнители воздуха
Компрессорные агрегаты	Осушители воздуха
Чиллеры – охладители жидкости	Очистители воздуха
Вентиляционное оборудование	Генераторы льда и ледводы

Вентиль терморегулирующий ТРВ TEX 2 (R22, без МДР, -40.

…+10C)

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Технические
характеристикиЧертежи
и схемыДополнительная
информацияАналоги
 Комплектующие
 Модельный
ряд

Производитель	Danfoss
Модель	T 2/TE 2
Элементы	Вентиль в сборе
Тип вентиля	Механический
Рабочий диапазон	NC (-40… +10 °C)
Функция MOP (МДР)	Нет
Тип хладагента	R22
Уравнивание	Внешнее
Размер входного соединения	3/8″
Тип входного соединения	Под отбортовку
Выход/равные размеры	1/2″ x 1/4″
Диапазон температур	-40 – 10 °C
Максимальное рабочее давление	34,0 бар
Материал корпуса	Латунь
Длина капиллярной трубки	1500 мм
Тип соединения внешнего выравнивания	Под отбортовку
Направление	Угловой
Тип упаковки	Multi pack
Количество в упаковке	20 PC
Вес	0. 290 кг
Тип	TEX 2
Обозначение типа	Терморегулирующий клапан

Чертежи

Габаритный чертеж ТРВ Danfoss

Дополнительная информация

Руководство по выбору и эксплутации терморегулирующих клапанов TE 2 Danfoss (Каталог) (0.95Mb)

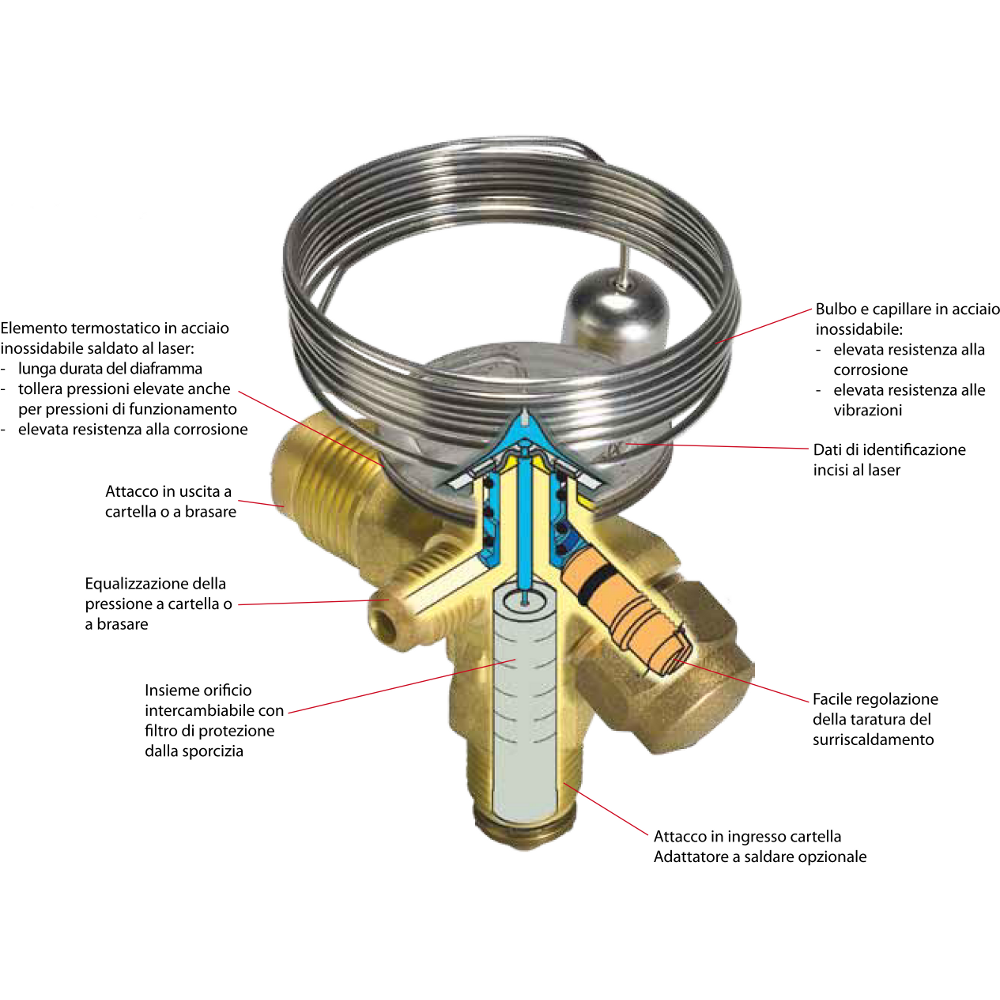

Конструкция. Принцип действия ТРВ T / TE 2 Danfoss

Принцип действия ТРВ T / TE 2 Danfoss (0.11Mb)

Полезные ссылки

Сайт производителя Danfoss

Аналоги

Мы не гарантируем 100% совместимости аналогов. Сравнение носит рекомендательный характер. Для подтверждения 100% совместимости требуется консультация специалиста !!!

Вентиль терморегулирующий TIE – HW (R22, резьба)

• Артикул: 802421
• Страна: Чехия
• В наличии: нет

Терморегулирующий вентиль ALCO TIЕ-HW-выполненн в виде латунного корпуса с неразьемным термоэлементом, применяется со сменными клапанными узлами серии TIO. Хладагент R22. Модель под артикулом 802421-с внешним выравниванием давления, без функции MOP, присоединение под отбортовку резьбовое, на входе 5/8″-18UNF, на выходе 3/4″-16UNF, штуцер внешнего выравнивания 7/16″-20UNF.

Временно не продается

Терморегулирующий вентиль ТРВ BC-TREX (R22)

• Страна: Россия
• В наличии: нет

Терморегулирующие вентили Becool серии BC-TR(E) сконструированы для применения в холодильной технике, тепловых насосах и системах кондиционирования воздуха. Соединения под гайку, вход – 3/8″, выход – 1/2″. Вентиль может быть установлен в любом положении, но как можно ближе ко входу в испаритель. Возможно применение вставок производителя Danfoss.

Временно не продается

Вентиль терморегулирующий ТРВ Ридан TE2 (R22/R407C, без МДР, -40…+10C)

• Артикул: 068Z3209R
• Страна: Китай
• В наличии: 16 шт

Терморегулирующие клапаны T2 и TE2 контролируют поступление жидкого хладагента в испарители. Расход хладагента регулируется по его перегреву на выходе из испарителя. Клапаны предназначены для подачи жидкого хладагента в «сухие» (незатопленные) испарители, перегрев на выходе из которых прямо пропорционален тепловой нагрузке на испаритель.

2’795,66 P

29,78 €

Вентиль терморегулирующий RFKH01E-6.0-13 (-40…+10 C, без MOP)

• Артикул: RFKH01E-6.0-13
• Страна: Китай
• В наличии: 6 шт

Термо-расширительные вентили Sanhua серии RFKH используются для регулировки потока хладагента на входе в испаритель, измеряя перегрев хладагента на выходе испарителя. Капилляр и чувствительная колба изготовлены из нержавеющей стали.

2’767,50 P

29,48 €

Вам также может понадобиться

Узел клапанный №00 (TE 2)

• Артикул: 068-2003
• Страна: Дания
• В наличии: много

Клапанные узлы с фильтрами, предназначены для использования как с переходником под пайку так и в стандартной конфигурации. (Вставка №00 для ТРВ)

446,79 P

4,76 €

Гайка накидная NS 4- 6M 10мм (3/8″)

• Артикул: 011L1135
• Страна: Дания
• В наличии: много

Накидные гайки NS Danfoss для затяжки на конусообразное концевое соединение с наружной резьбой. Используются для монтажа фильтров, ТРВ, соленоидных вентилей и других компонентов на развальцованные трубопроводы холодильных систем и систем кондиционирования воздуха.

195,24 P

2,08 €

Гайка накидная NS 4- 4 6мм (1/4″)

• Артикул: 011L1101
• Страна: Дания
• В наличии: нет

Накидные гайки NS Danfoss для затяжки на конусообразное концевое соединение с наружной резьбой. Используются для монтажа фильтров, ТРВ, соленоидных вентилей и других компонентов на развальцованные трубопроводы холодильных систем и систем кондиционирования воздуха.

Временно не продается

Вам также может понадобиться

Модельный ряд

Вентиль терморегулирующий TEB2 (R23, без MOP) вход 3/8″ отбортовка, выход 1/2″ отбортовка

• Артикул: 068Z7009
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 bar. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий TES 2 (-40…+10 C, без MOP) вход 3/8″ отбортовка, выход 1/2″ пайка

• Артикул: 068Z3403
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TES 2 (R404A, без МДР, -40….+10C) S

• Артикул: 068Z3415
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий TES2 (-40…+10 C, без MOP)

• Артикул: 068Z3422
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 bar. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TES 2 (R404A, МДР, -40….-15C)

• Артикул: 068Z3409
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TES 2 (R404A, МДР, -40….-5C)

• Артикул: 068Z3407
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TES 2 (R404A, с МДР, -40….+10C) S

• Артикул: 068Z3417
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий TES 2 (-40…+10 C, с MOP)

• Артикул: 068Z3424
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 bar. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TS 2 (R404A, с МДР, -40….+15C)

• Артикул: 068Z3402
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TS 2 (R404A, с МДР, -40….-5C)

• Артикул: 068Z3406
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TS 2 (R404A, без МДР, -40….+10C)

• Артикул: 068Z3400
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TS 2 (R404A, без МДР, -40….+10C) S

• Артикул: 068Z3414
• Страна: Дания
• В наличии: много

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

4’700,62 P

50,08 €

Вентиль терморегулирующий ТРВ TX 2 (R22, без МДР, -40….+10C)

• Артикул: 068Z3206
• Страна: Дания
• В наличии: 1 шт

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

4’427,80 P

47,17 €

Вентиль терморегулирующий ТРВ TEX 2 (R22, без МДР, -40….+10C)

• Артикул: 068Z3209
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TEX 2 (R22, без МДР, -60….-25C)

• Артикул: 068Z3210
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TEX 2 (R22, с МДР, -40….+10C)

• Артикул: 068Z3211
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TEX 2 (R22, с МДР, -40….-15C)

• Артикул: 068Z3227
• Страна: Дания
• В наличии: 20 шт

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

4’440,00 P

Вентиль терморегулирующий TEB2 (R23, MOP55) вход 3/8″ отбортовка, выход 1/2″ пайка

• Артикул: 068Z3074
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 bar. Поставляется без клапанных узлов.

Временно не продается
