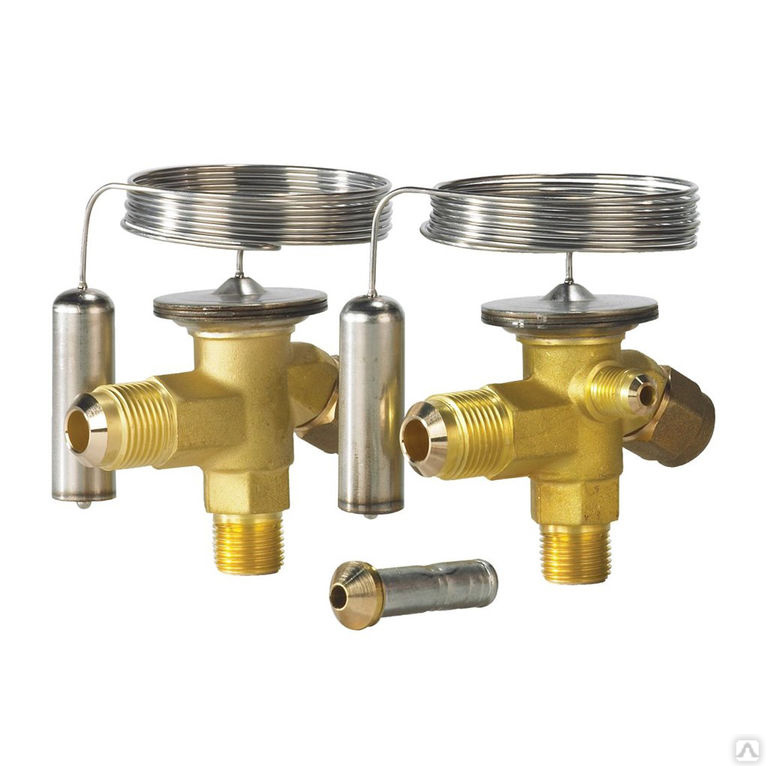

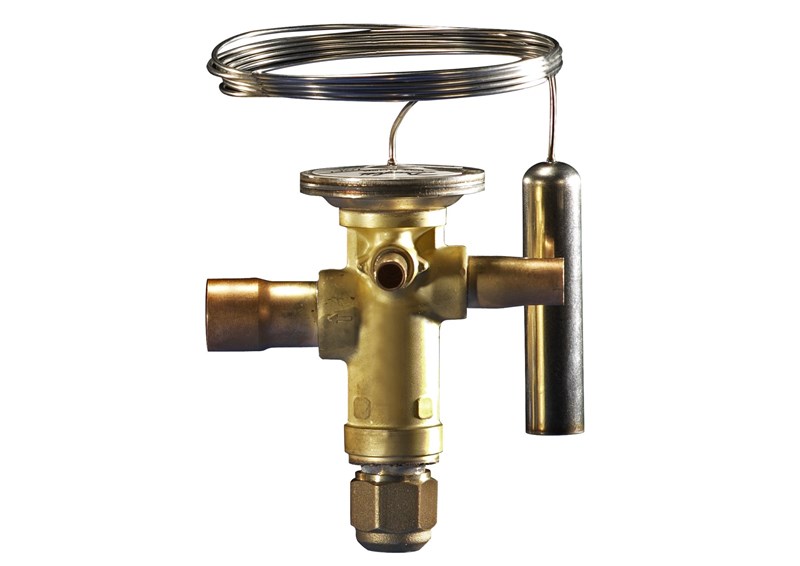

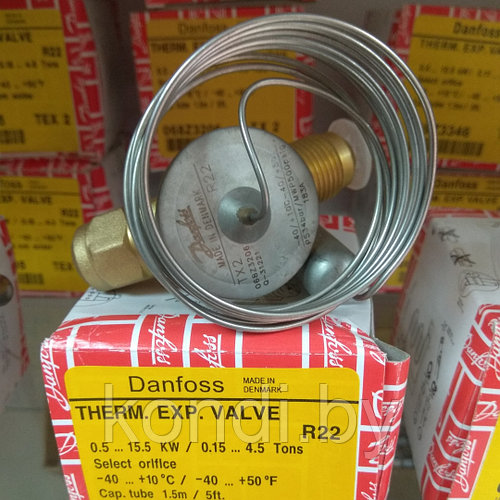

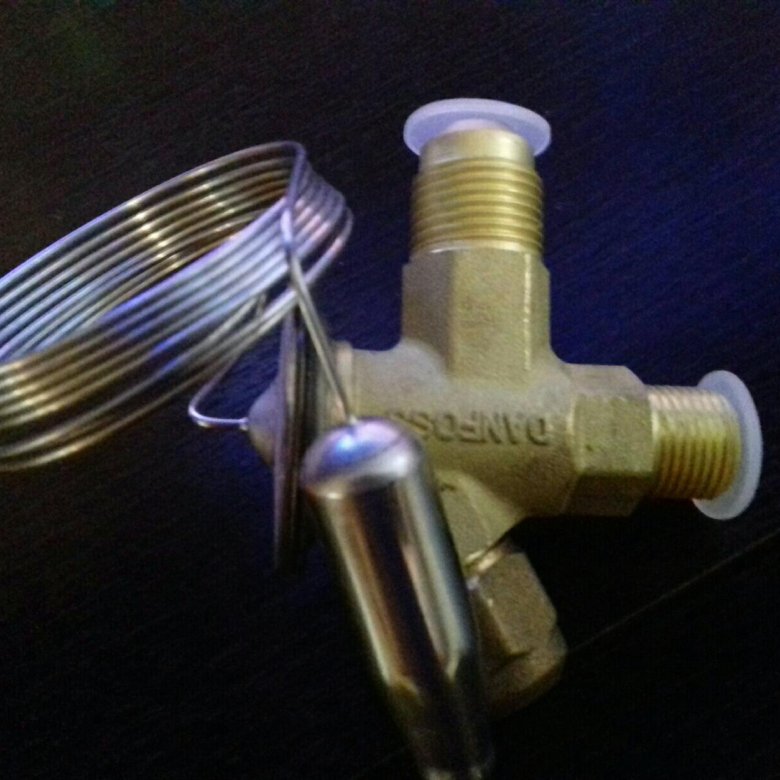

Danfoss трв: Вентиль терморегулирующий ТРВ TEX 2 (R22, -40…+10C)

Вентиль терморегулирующий ТРВ TEX 2 (R22, -40…+10C)

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Технические
характеристикиЧертежи
и схемыДополнительная
информацияАналоги
 Комплектующие
 Модельный
ряд

Производитель	Danfoss
Модель	T 2/TE 2
Элементы	Вентиль в сборе
Тип вентиля	Механический
Рабочий диапазон	NC (-40… +10 °C)
Функция MOP (МДР)	Нет
Тип хладагента	R22
Уравнивание	Внешнее
Размер входного соединения	3/8″
Тип входного соединения	Под отбортовку
Выход/равные размеры	1/2″ x 1/4″
Максимальное рабочее давление	34,0 bar
Материал корпуса	Латунь
Длина капиллярной трубки	1500 мм
Тип соединения внешнего выравнивания	Под пайку
Направление	Угловой
Вес	0. 281 кг

Чертежи

Габаритный чертеж ТРВ Danfoss

Дополнительная информация

Руководство по выбору и эксплутации терморегулирующих клапанов TE 2 Danfoss (Каталог) (0.95Mb)

Конструкция. Принцип действия ТРВ T / TE 2 Danfoss

Принцип действия ТРВ T / TE 2 Danfoss (0.11Mb)

Полезные ссылки

Сайт производителя Danfoss

Аналоги

Вентиль терморегулирующий TISE – HW (R22, пайка)

• Артикул: 800950
• Страна: Чехия
• В наличии: 2 шт

Терморегулирующий вентиль ALCO TISE-HW-выполненн в виде латунного корпуса с неразьемным термоэлементом, применяется со сменными клапанными узлами серии TIO. Хладагент R22. Модель под артикулом 800950-с внешним выравниванием давления, без функции MOP, присоединение под пайку, патрубки из меди вход 1/2″, уравнивание 1/4″.

3’822,48 P

Вам также может понадобиться

Узел клапанный №00 (TE 2)

• Артикул: 068-2003
• Страна: Дания
• В наличии: много

Клапанные узлы с фильтрами, предназначены для использования как с переходником под пайку так и в стандартной конфигурации. (Вставка №00 для ТРВ)

775,17 P

13,80 €

Гайка накидная NS 4- 6M 10мм (3/8″)

• Артикул: 011L1135
• Страна: Дания
• В наличии: 105 шт

Накидные гайки NS Danfoss для затяжки на конусообразное концевое соединение с наружной резьбой. Используются для монтажа фильтров, ТРВ, соленоидных вентилей и других компонентов на развальцованные трубопроводы холодильных систем и систем кондиционирования воздуха.

169,26 P

3,01 €

Гайка накидная NS 4- 4 6мм (1/4″)

• Артикул: 011L1101
• Страна: Дания
• В наличии: 64 шт

Накидные гайки NS Danfoss для затяжки на конусообразное концевое соединение с наружной резьбой. Используются для монтажа фильтров, ТРВ, соленоидных вентилей и других компонентов на развальцованные трубопроводы холодильных систем и систем кондиционирования воздуха.

111,60 P

1,99 €

Вам также может понадобиться

Модельный ряд

Вентиль терморегулирующий TEB2 (R23, без MOP) вход 3/8″ отбортовка, выход 1/2″ отбортовка

• Артикул: 068Z7009
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 bar. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий TES 2 (-40…+10 C, без MOP) вход 3/8″ отбортовка, выход 1/2″ пайка

• Артикул: 068Z3403
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TES 2 (R404A, без МДР, -40….+10C) S

• Артикул: 068Z3415
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий TES2 (-40…+10 C, без MOP)

• Артикул: 068Z3422
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 bar. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TES 2 (R404A, МДР, -40….-15C)

• Артикул: 068Z3409
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TES 2 (R404A, МДР, -40….-5C)

• Артикул: 068Z3407
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TES 2 (R404A, с МДР, -40….+10C) S

• Артикул: 068Z3417
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий TES 2 (-40…+10 C, с MOP)

• Артикул: 068Z3424
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 bar. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TS 2 (R404A, с МДР, -40….+15C)

• Артикул: 068Z3402
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TS 2 (R404A, с МДР, -40….-5C)

• Артикул: 068Z3406
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TS 2 (R404A, без МДР, -40….+10C)

• Артикул: 068Z3400
• Страна: Дания
• В наличии: 1 шт

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

4’799,88 P

Вентиль терморегулирующий ТРВ TS 2 (R404A, без МДР, -40….+10C) S

• Артикул: 068Z3414
• Страна: Дания
• В наличии: 16 шт

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

2’933,26 P

Вентиль терморегулирующий ТРВ TX 2 (R22, без МДР, -40….+10C)

• Артикул: 068Z3206
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TEX 2 (R22, без МДР, -40….+10C)

• Артикул: 068Z3209
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TEX 2 (R22, без МДР, -60….-25C)

• Артикул: 068Z3210
• Страна: Дания
• В наличии: много

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

5’567,06 P

Вентиль терморегулирующий ТРВ TEX 2 (R22, с МДР, -40….+10C)

• Артикул: 068Z3211
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий ТРВ TEX 2 (R22, с МДР, -40….-15C)

• Артикул: 068Z3227
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 бар. Поставляется без клапанных узлов.

Временно не продается

Вентиль терморегулирующий TEB2 (R23, MOP55) вход 3/8″ отбортовка, выход 1/2″ пайка

• Артикул: 068Z3074
• Страна: Дания
• В наличии: нет

ТРВ Danfoss, размер входного штуцера 3/8 дюйма, длина капиллярной трубки 1,5 м, макс. рабочее давление 34,0 bar. Поставляется без клапанных узлов.

Временно не продается

Терморегулирующие вентили Danfoss

Предприятие “Рефкул Инжиниринг” стремится к постоянному совершенствованию своих технологий и расширению спектра предлагаемых заказчикам технических решений, следит за новинками на рынке оборудования для систем кондиционирования, вентиляции и холодоснабжения. В данном разделе публикуется информация о подобных новинках, о последних изменениях на данном сайте. Доступна RSS – подписка на раздел.

Подробности

Создано 20.05.2013 12:43

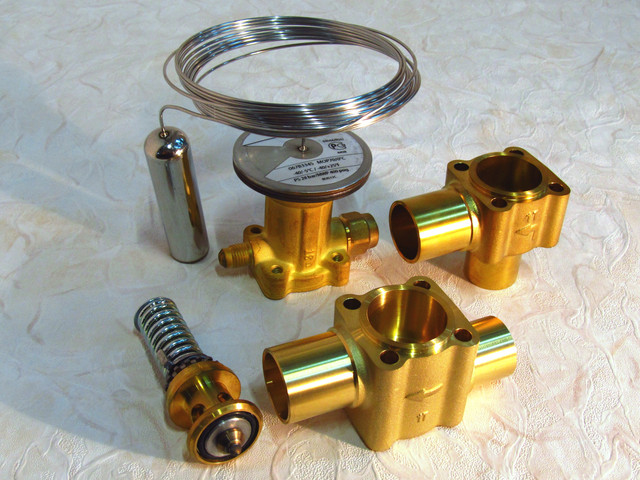

Терморегулирующие вентили (ТРВ) для холодильных установок стали первой продукцией датской компании Danfoss, которая, в настоящее время, производит широчайший спектр холодильной автоматики, электроники и других компонентов, способных удовлетворить любые потребности. Современные ТРВ Danfoss имеют продуманную конструкцию, силовой термочувствительный элемент, капиллярная трубка и термобаллон изготовлены из нержавеющей стали методом лазерной сварки и отличаются высокой коррозионной стойкостью и имеют продолжительный срок службы. Регулировочный винт позволяет легко настраивать требуемый перегрев. Сменный клапанный узел (дюза) позволяет оптимизировать складские запасы и легко подобрать нужную производительность. Возможна поставка ТРВ с Максимальным Давлением Регулирования (МДР), что позволяет защитить электродвигатель компрессора от повышенного давления кипения при нормальной эксплуатации холодильной установки.

Danfoss – Быстрый выбор 2013 устройств автоматики и линейной арматуры, электронных контроллеров, компрессоров, конденсаторных агрегатов для всех хладагентов.

Термостатический элемент TE2 без клапанного узла и гаек

№	Тип	Хладагент	Код	Длина кап. трубки	Диапазон температур испарения	Уравн.  давления
1	TX2	R22	068Z3206	1. 5 м	N : от -40 до +10°C	Внутр.
2	TEX 2	R22	068Z3209	1.5 м	N : от -40 до +10°C	Внешн.
3	TX2	R22	068Z3208	1.5 м	N : от -40 до +10°C (MOP = +15°С )	Внутр.
4	TEX 2	R22	068Z3211	1. 5 м	N : от -40 до +10°C (MOP = +15°С )	Внешн.
5	TX2	R22	068Z3226	1.5 м	NL : от -40 до -15°C (MOP=  -10°С )	Внутр.
6	TEX 2	R22	068Z3227	1.5 м	NL : от -40 до -15°C (MOP=  -10°С )	Внешн.
7	TX2	R22	068Z3228	1. 5 м	B: от -60 до -25°C (MOP -20°С )	Внутр.
8	TEX 2	R22	068Z3229	1.5 м	B: от -60 до -25°C (MOP -20°С )	Внешн.
9	TN 2	R134A	068Z3346	1.5 м	N : от -40 до +10°C	Внутр.
10	TEN 2	R134A	068Z3348	1. 5 м	N : от -40 до +10°C	Внешн.
11	TN 2	R134A	068Z3347	1.5 м	N : от -40 до +10°C (MOP = +15°C)	Внутр.
12	TEN 2	R134A	068Z3349	1.5 м	N : от -40 до +10°C (MOP = +15°C)	Внешн.
13	TS 2	R404A	068Z3400	1. 5 м	N : от -40 до +10°C	Внутр.
14	TES 2	R404A	068Z3403	1.5 м	N : от -40 до +10°C	Внешн.
15	TS 2	R404A	068Z3401	1.5 м	B : от -60 до -25°C	Внутр.
16	TES 2	R404A	068Z3404	1. 5 м	B : от -60 до -25°C	Внешн.
17	TS 2	R404A	068Z3402	1.5 м	N : от -40 до +10°C (MOP = +15°C)	Внутр.
18	TES 2	R404A	068Z3405	1.5 м	N : от -40 до +10°C (MOP = +15°C)	Внешн.
19	TS 2	R404A	068Z3406	1. 5 м	NM : от -40 до -5°C (MOP = 0°C)	Внутр.
20	TES 2	R404A	068Z3407	1.5 м	NM : от -40 до – 5°C (MOP = 0°C)	Внешн.
21	TS 2	R404A	068Z3408	1.5 м	NL : от -40 до -15°C  (MOP = -10°C)	Внутр.
22	TES 2	R404A	068Z3409	1. 5 м	NL : от -40 до -15°C (MOP = -10°C)	Внешн.
23	TS 2	R404A	068Z3410	1.5 м	B: от -60 до -25°C  (MOP = -20°C)	Внутр.
24	TES 2	R404A	068Z3411	1.5 м	B: от -60 до -25°C (MOP = -20°C)	Внешн.

Терморегулирующие расширительные вентили предназначены для автоматического регулирования расхода холодильного агента, поступающего в испаритель холодильной установки, в зависимости от перегрева паров, выходящих из испарителя. Эти вентили особенно подходят для подачи жидкости в «сухие» испарители, где перегрев пара на выходе из испарителя пропорционален тепловой нагрузке на испаритель.

• Большой температурный диапазон – вентиль может использоваться в морозильных, холодильных и установках кондиционирования воздуха.
• Сменный клапанный узел легко заменяется, легко подбирается по размеру, проще обслуживается.
• Диапазон номинальной производительности от 0,5 до 1890 кВт для R22.
• Могут поставляться вентили с максимальным давлением регулирования (МOР*). Защищают электродвигатель компрессора от чрезмерно высокого давления кипения.
• Патентованный термобаллон с двойным контактом – быстро и легко устанавливается, хорошо передает тепло от трубопровода к термобаллону.

*MOP – это давление испарения, при котором расширительный клапан перекрывает инжекцию жидкости в испаритель и таким образом предотвращает увеличение давления в испарителе. Увеличение температуры кипения не приводит к открыванию расширительного клапана, когда достигнуто значение МОР. Если изменяется заводская установка значения перегрева, то меняется значение точки МОР. При увеличении перегрева значение точки МОР уменьшается, и наоборот, если значение точки МОР увеличивается, величина перегрева уменьшается.

Выбор терморегулирующего вентиля

Выбор размера вентиля зависит от: максимальной нагрузки на испаритель, температуры кипения, температуры конденсации, переохлаждения жидкости. Важной характеристикой для выбора размера вентиля является перепад давления на вентиле. Перепад давления на вентиле представляет собой разность давлений на выходе и входе компрессора минус падение давления в трубопроводах и распределителе.

Оборудование

Воздухоохладители	Системы кондиционирования
Морозильное оборудование	Увлажнители воздуха
Компрессорные агрегаты	Осушители воздуха
Чиллеры – охладители жидкости	Очистители воздуха
Вентиляционное оборудование	Генераторы льда и ледводы

Вентиль, клапан терморегулирующий, термо-расширительный, ТРВ, Danfoss, Данфос

Danfoss, Данфос терморегулирующий вентиль, термо-расширительный вентиль, ТРВ для холодильной техники

Таблица быстрого подбора аналогов, информация дана в справочных целях, технические характеристики, описание, параметры для точного подбора необходимо брать в технических каталогах, программах расчёта производителей :

T2 / TE2 ТЕРМОРЕГУЛИРУЮЩИЕ КЛАПАНЫ, ВЕНТИЛИ, ТРВ
Alco		Danfoss
Внутреннее выравнивание	Внешнее выравнивание	Тип корпуса. Штуцеры (вход х выход)	Номинальная произ – водительность, кВт1)	Внутреннее выравнивание		Внешнее выравнивание
			Диапазон N	Модель	Код заказа	Модель	Код заказа
R404A
TI-SW	TIE-SW			TS2	068Z3400	TES2	068Z3403
Клапанный узел				Клапанный узел
Диапазон N				Диапазон N (-40°С…+10°С)
TIO-00X		Угловой SAE 3/8 × SAE 1/2	0,39	0X	068-2002	0X	068-2002
TIO-000			0,80	0	068-2003	0	068-2003
–			1,70	1	068-2010	1	068-2010
TIO-001			2,50	2	068-2015	2	068-2015
TIO-002			4,50	3	068-2006	3	068-2006
TIO-003			6,70	4	068-2007	4	068-2007
–			8,50	5	068-2008	5	068-2008
TIO-004			10,30	6	068-2009	6	068-2009

Примечание : 1) Таблица справедлива только для температур кипения в диапазоне от –40°С до –10°С

Таблица быстрого подбора аналогов, информация дана в справочных целях, технические характеристики, описание, параметры для точного подбора необходимо брать в технических каталогах, программах расчёта производителей :

TE5 ТЕРМОРЕГУЛИРУЮЩИЕ КЛАПАНЫ, ВЕНТИЛИ, ТРВ
Alco	Danfoss
	Штуцеры (вход х выход)	Номинальная производи- тельность, кВт1)	Диапазон N (–40°С…+10°С). Без МОР
			Модель	Код заказа
R404A
XB 1019 SW 75-1B		Диапазон N	Термоэлемент TES 5	067B3342
Диапазон 1 ES 5 067B3342 (-40… -2°С)
Клапанный узел X22440-B3B	Пайка ODF 1/2 × ODF 5/8	6,7	Клапанный узел 0.5
Корпус С 501-5 угловой (или корпус 9761-3 прямой)			Корпус клапана TE 5 угловой (или корпус клапана TE 5 прямой)	067B4009 (или 067B4007)
Клапанный узел X22440-B4B	Пайка ODF 1/2 × ODF 5/8	12,3	Клапанный узел 1	067B2789
Корпус С 501-5 угловой (или корпус 9761-3 прямой)			Корпус клапана TE 5 угловой (или корпус клапана TE 5 прямой)	067B4009 (или 067B4007)
Клапанный узел X22440-B5B	Пайка ODF 1/2 × ODF 5/8	17,2	Клапанный узел 2	067B2790
Корпус С 501-7 угловой (или корпус 9761-4 прямой)			Корпус клапана TE 5 угловой (или корпус клапана TE 5 прямой)	067B4009 (или 067B4007)
Клапанный узел X22440-B6B	Пайка ODF 1/2 × ODF 5/8	21,6	Клапанный узел 3	067B2791
Корпус С 501-7 угловой (или корпус 9761-4 прямой)			Корпус клапана TE 5 угловой (или корпус клапана TE 5 прямой)	067B4009 (или 067B4007)
Клапанный узел X22440-B7B	Пайка ODF 5/8 × ODF 7/8	29,4	Клапанный узел 4	067B2792
Корпус A 576 угловой			Корпус клапана TE 5 угловой	067B4011

Примечание : 1) Таблица справедлива только для температур кипения в диапазоне от –40°С до –10°С

Таблица быстрого подбора аналогов, информация дана в справочных целях, технические характеристики, описание, параметры для точного подбора необходимо брать в технических каталогах, программах расчёта производителей :

TGE ТЕРМОРЕГУЛИРУЮЩИЕ КЛАПАНЫ, ВЕНТИЛИ, ТРВ
Alco		Danfoss
Диапазон (-45°С…+15°С) С MOP +16°С	Штуцеры (вход × выход) Пайка ODF × ODF	Номинальная производи- тельность, кВт1)	Диапазон K (–25°С…+10°С) С MOP +15°С
			Модель	Штуцеры (вход х выход) Пайка ODF × ODF	Код заказа
R410A
TX6 – Z12	12 мм × 16 мм	16,4	TGEL 10-04	1/2″ × 7/8″	067N3002
TX6 – Z12	1/2″ × 5/8″	16,4	TGEL 10-04	1/2″ × 7/8″	067N3002
TX6 – Z13	12 мм × 16 мм	31,4	TGEL 10-08	5/8″ × 7/8″	067N3006
TX6 – Z13	1/2″ × 5/8″	31,4	TGEL 10-08	5/8″ × 7/8″	067N3006
TX6 – Z14	16 мм × 22 мм	46,3	TGEL 10-11	16 мм × 28 мм	067N3048
TX6 – Z14	5/8″ × 7/8″	46,3	TGEL 10-11	5/8″ × 7/8″	067N3007
TX6 – Z15	16 мм × 22 мм	52	TGEL 20-12. 5	16 мм × 28 мм	067N3049
TX6 – Z15	5/8″ × 7/8″	52	TGEL 20-12.5	5/8″ × 7/8″	067N3009
TX6 – Z16	22 мм × 28 мм	77	TGEL 20-20	22 мм × 28 мм	067N3053
TX6 – Z16	7/8″ × 1″1/8	77	TGEL 20-20	7/8″ × 1″1/8	067N3013
TX6 – Z17	22 мм × 28 мм	105	TGEL 40-26	22 мм × 28 мм	067N3055
TX6 – Z17	7/8″ × 1″1/8	105	TGEL 40-26	7/8″ × 1″1/8	067N3015

Примечание : 1) Таблица справедлива только для температур кипения в диапазоне от 0°С до +5°С

ООО “АЛАМКО” осуществляет подбор, монтаж, обслуживание, ремонт, замену холодильного оборудования, предлагает купить в Узде, Кировске, Щучине, Любане, Ошмянах, Пинске, Шклове, Слуцке, Климовичах, Миорах, Зельве, Берёзе, Свислочи, Толочине, Костюковичах, Брестской области, Горках, Минске, Гродно, Гродненской области, Речице, Столине, Сморгони, Чечерске, Новогрудке, Калинковичах, Рогачёве, Ивье, Бресте, Добруше, Мире, Витебской области, Барановичах, Могилёвской области, Вороново, Пинске, Поставах, Кобрине, Городке, Кличеве, Гомеле, Островце, Дзержинске, Быхове, Клецке, Лиде, Иваново, Докшицах, Пуховичах, Несвиже, Копыле, Мостах, Жлобине, РБ, Ивацевичах, Полоцке, Борисове, Браславе, Заславле, Мозыре, Гомельской области, Бобруйске, Минской области, Светлогорске, Беларуси, Лунинце, Жодино, Молодечно, Кричеве, Жабинке, Могилёве, Осиповичах, Солигорске, Хойниках, Житковичах, Слониме, Дрогичине, Ляховичах, Глубоком, Верхнедвинске, Вейно, Витебске, Новополоцке, Мстиславле, Чаусах, Кореличах, Лепеле, Ельске, Орше, Волковыске со склада в Минске. Мы всегда готовы предложить Вам низкие цены и наличие на складе данной продукции. Подробную консультацию по приобретению и техническим характеристикам товара Вы можете получить у специалистов нашей компании.

Так же мы рекомендуем дополнительное оборудование, комплектующие, аналоги:

Ключ вентильный CPS TLSWO

3/16″, 1/4″, 3/8″, 5/16″, трещётка

Хладагенты / фреон

Хладагенты / фреон : R-11, R-12, R-13, R-500, R-502, R-503, R-22, R-141B, R-406A, R-134A, R-404A, R-407C, R-410A, R-507, R-508B, R-23.

Гайки для холодильной техники

Гайки используемые для монтажа запорной арматуры, автоматики и компонент холодильных агрегатов, машин : 1/4″, 5/16″, 3/8″, 1/2″, 5/8″, 3/4″

---

AHONA — термические байпасные клапаны Danfoss

AHONA — термические байпасные клапаны Danfoss

Дом О нас АХОНА> Продукты: Котлы> Продукты: Другое> Контакт США Стать дилер Ссылки Дилеры Всего

Данфосс Термические байпасные клапаны Термические клапаны ESBE типа TV предназначены для обеспечить оптимальную рабочую температуру внутри котла. Термостат внутри TV-клапана пропускает поток через байпас до желаемого достигается температура. Клапаны TV могут быть установлены на любом или обратки.   Монтаж подачи: Когда температура внутри котла достигает 160°F (72°C), термический ТВ-клапан позволит подавать горячую воду прямо в системой или косвенным нагревателем. Между 160°F и 170°F, клапан TV позволяет подающему потоку обходить и смешиваться с возвратной воды, поддерживая высокий уровень рабочей температуры. При температуре примерно 180°F (82°C) большая часть потока направлена в систему.   Обратный монтаж: Термический клапан TV обеспечивает полный байпас до тех пор, пока не появится обратный поток. температура поднимается до 140°F (60°C). Клапан телевизора открывается при достижении минимальной температуры возврата 140°F. Примерно в 158°F (70°C) большая часть потока будет проходить через систему.   Запуск: Должен быть установлен регулируемый балансировочный клапан (или шаровой кран). на обход. При полностью открытом байпасе дайте температуре уровни внутри котла, чтобы достичь нормального рабочего уровня. Обратите внимание, перепускной балансировочный клапан должен быть отрегулирован (дросселирован) если поток горячей воды не направляется автоматически в системы, в противном случае регулировка не требуется.   Скачать Danfoss Thermic Valve TV PDF

ГЛАВНАЯ ОБ AHONA™ . Часто задаваемые вопросы . Показать даты . Местонахождение . Корпоративная история . Финансовая помощь . Политика конфиденциальности . ПРОДУКТЫ AHONA Projects : КОТЛЫ . Виадрус® Котлы на твердом топливе . Вигас ВИМАР® Дровяные газификационные котлы . Котлы для тюков by MetalERG ДИЛЕРЫ ТОЛЬКО

ПРОДУКЦИЯ: ДРУГОЕ . Чугун Радиаторы . АХ-АК 010 Контроллер . Вода Варианты хранения . Данфосс Термик Байпасные клапаны . Вода для Воздухообменники . Пластинчатые теплообменники . Трубка Паяные боковые водонагреватели с корпусом . Запчасти и аксессуары СВЯЖИТЕСЬ С НАМИ СТАНЬТЕ A ДИЛЕР ССЫЛКИ

© 2007-2020 AHONA Отопительная продукция и дистрибуция. Все права защищены.
1614 County Highway 16 – Берлингтон-Флэтс, Нью-Йорк 13315
Тел.: 607-643-6122



Защита котла с помощью Danfoss ESBE TV и балансировочного клапана?

• 28 февраля 2013 г.

• #1

Кто-нибудь использует трехходовой термостатический клапан Danfoss с балансировочным клапаном для защиты котла? Кажется, по сравнению с трехходовым смесительным клапаном и контроллером с приводом от привода, это было бы гораздо менее сложным и дорогим решением, а также не требующим питания.

Кто-нибудь сталкивался с этим? Я смотрю на модель 1-1/2″.

Балансировочный клапан STV

TV Трехходовой термостатический клапан



Переключить подпись

Крис

SW WI

• 28 февраля 2013 г.

• #2

У меня есть ТВ-клапан, он работает нормально, но никогда не останавливает поток из горячего порта.

После разговора с представителем DanFoss клапан VTC полностью перекрывает поток из горячего порта. Я бы прочитал о клапане VTC и, вероятно, купил бы один из них, если бы делал покупки.

гг



Переключить подпись

Froling S3 50
Герметичный резервуар емкостью 1000 галлонов
Дровокол Tmberwolf TW-P1

• 28 февраля 2013 г.

• #3

Глядя на инструкции по установке VTC: что, черт возьми, она говорит неспециалисту?



• 28 февраля 2013 г.

• #4

Хм, они не делают VTC нужного мне размера, 1-1/2″…. Значит, у телевизора по-прежнему есть байпасный поток, превышающий заданное значение термостата?



Переключить подпись

Крис

SW WI

• 28 февраля 2013 г.

• #5

Я согласен с goosegunner У меня был такой же опыт, когда я запускал котел с клапаном Danfoss. Мой котел нагревался до нужной температуры, а мое хранилище очень медленно нагревалось. У меня был клапан на порте горячей воды, чтобы я мог дросселировать горячую воду и обеспечить лучший поток, но если вы закроете слишком много горячей воды, а ваша обратная вода будет слишком холодной, это остановит поток.

В моем новом устройстве я использую загрузочный клапан, и он отлично работает!



Переключить подпись

Varmebaronen UB 50 Natural Draft
685 800 галлонов для хранения под давлением
Stihl 441-27 Ton Craftsman Дровокол-Massey Furguson 1635 Hydro

• 28 февраля 2013 г.

• #6

Насколько я помню, падение давления на 1-1/4″ VTC было не очень высоким. Я думаю, что возможность полностью закрыть горячий порт того стоила.

гг



Переключить подпись

Froling S3 50
Герметичный резервуар емкостью 1000 галлонов
Дровокол Tmberwolf TW-P1

• 1 марта 2013 г.

• #7

Просто чтобы быть уверенным, что я понимаю проблему, вы бы получили обратный поток обратно в котел из горячего порта, или клапан никогда полностью не закроет возвратную ветвь, так что всегда будет некоторый поток обратно через котел, а не все это шло в бак, когда обратная вода была выше 140F?



Переключить подпись

Крис

SW WI

• 1 марта 2013 г.

• #8

курибо сказал:

Просто чтобы быть уверенным, что я понимаю проблему, вы бы получили вторичный поток обратно в котел из горячего порта, или клапан никогда полностью не закроет возвратную ветвь, так что всегда будет некоторый поток обратно через котел, а не через него. все шло в бак, когда обратная вода была выше 140F?

Нажмите, чтобы развернуть…

Точно. Клапан TV будет продолжать поступать через горячий порт, когда температура воды превысит 140. VTC будет регулироваться до тех пор, пока он полностью не закроется, поэтому весь поток пойдет прямо в накопительный бак.

гг



Переключить подпись

Froling S3 50
Герметичный резервуар емкостью 1000 галлонов
Дровокол Tmberwolf TW-P1

• 1 марта 2013 г.

• #9

Очень жаль… Мне очень понравилась его простота… Не думайте, что VTC мне не подойдет, Cv намного меньше.

Думаю, мне придется подумать о смесительном клапане с приводом от привода. Надеялся избежать дополнительных сложностей и расходов.



Переключить подпись

Крис

SW WI

• 1 марта 2013 г.

• #10

Только что разговаривал с Данфосс, и они больше не продают ТВ клапан; он был заменен на VTC…

Но я также обнаружил, что европейская компания Regulus производит термостатические клапаны для защиты котлов размером 1-1/2″ и 2″ с хорошим Cv! Я не знаю, сколько они берут за доставку в США или качество, но их цены намного ниже, чем в США. У кого-нибудь есть опыт работы с этой компанией или их продукцией?



Переключить подпись

Крис

SW WI

• 20 марта 2013 г.

• #11

Не совсем отвечаю на ваш последний вопрос Курибо, но Caleffi или Termoventiler (Laddomat) могут предоставить вам другой вариант.
Если принять во внимание стоимость покупки циркуляционного насоса, датчиков температуры, шаровых клапанов и приобретения качественного компонента, который снижает вероятность неправильного подключения (маленькие круги и треугольники для горячего/холодного/смешанного…), это того стоит. деньги. На самом деле мой отец подсчитал затраты, и это довольно близко к покупке деталей по отдельности.

Не знаком с упомянутой вами компанией.

Мой папа использует VTC без проблем (закажите правильный штифт термостата для правильной конфигурации – у нас были проблемы с элементом термостата с более высокой температурой). Но это только в 5/4″ или 1″ NPT.

Удачи
Trex



Переключить подпись

Установка отца: BioMass 60 (лето 2012 г.)
Модифицировано: регулировка первичного и вторичного воздуха + датчик MTX-L O2 + датчик температуры дымовой трубы…
3600 л открытого хранилища – система глубокого цикла ИБП DIY для защиты котла
Я: демонстрационный проект выходит вместе с Polar G2 и Froeling FHG 50…

Sauer-Danfoss объявляет о проведении сертифицированных T√V-Nord курсов по технике безопасности

Резюме

12 апреля 2013 г. — компания Sauer-Danfoss представила процесс разработки программного обеспечения PDLP, сертифицированный TÜV-Nord «доверенный процесс», который упрощает управление проектами программного обеспечения функциональной безопасности. Обеспечивая управляемый рабочий процесс, процесс Software PDLP значительно сокращает время и затраты, связанные с созданием безопасного и сертифицируемого программного обеспечения для мобильных устройств, позволяя группам разработчиков сосредоточиться на своем техническом решении. Предварительно сертифицированный структурированный процесс сокращает количество отходов, устраняя необходимость повторного просмотра сотен страниц документов в соответствии с различными стандартами функциональной безопасности. Это также снижает сложность, предоставляя отправную точку и направляя пользователя к связанным с программным обеспечением аспектам программного обеспечения, связанного с функциональной безопасностью. Sauer-Danfoss также объявила о выпуске трех обучающих модулей по функциональной безопасности:

• Разработка программного обеспечения, связанного с безопасностью (доступно в июне 2013 г.)
• Оценка рисков и оценка функций безопасности (доступно в июле 2013 г.)
• Основы функциональной безопасности (доступно в сентябре 2013 г. )

Разработчики программного обеспечения, имеющие опыт работы с проверенной в отрасли графической средой программирования Sauer-Danfoss PLUS+1 GUIDE, могут научиться использовать процесс PDLP в рамках курса «Разработка программного обеспечения, связанного с безопасностью». «Sauer-Danfoss стремится быть предпочтительным партнером в области функциональной безопасности в отрасли, — сказал Марко Таке, менеджер по маркетингу продуктов группы Software Solutions Services в Sauer-Danfoss. «Программа PDLP дополняет наш портфель решений, упрощающих управление функциональной безопасностью, включая предварительно сертифицированные электронные аппаратные и программные продукты. Мы первые на рынке, кто предлагает клиентам уверенность в сертификации TÜV-Nord «Trusted Process» с нашим процессом разработки программного обеспечения PDLP». «Наши специализированные учебные модули помогут клиентам быстрее ознакомиться с законодательством о функциональной безопасности и решениями, доступными для удовлетворения требований, при этом снизив затраты на разработку машин и ускорив время выхода на рынок», — сказал Тэке. Sauer-Danfoss рекомендует последовательно участвовать в семинарах по основам функциональной безопасности, оценке рисков и оценке функций безопасности и разработке программного обеспечения, связанного с безопасностью. Каждый из двухдневных учебных модулей будет проводиться под руководством экспертов Sauer-Danfoss по функциональной безопасности и доступен в Швеции, Германии, Дании и США. Краткое изложение модулей обучения функциональной безопасности компании Sauer-Danfoss: Основы функциональной безопасности Курс «Основы функциональной безопасности» предлагает всем, кто работает в области мобильной техники, ознакомиться с основными концепциями стандартов функциональной безопасности. Сосредоточенный на стандартах типа A, -B и -C для гидравлических/электрогидравлических систем, курс поможет пользователю определить и выбрать соответствующий общий стандарт или стандарт для конкретного приложения. Участники познакомятся с различными моделями жизненного цикла функциональной безопасности и получат обзор основных проблем, наиболее важных этапов процесса и важнейших результатов этих моделей. Также будут обсуждаться примеры гидравлических/электрогидравлических функций безопасности. После успешного завершения семинара слушатели будут иметь возможность:

• Выберите соответствующие стандарты функциональной безопасности для области их применения
• Участие в аспектах функциональной безопасности при проектировании машин
• Понимать важность соблюдения различных стандартов
• Интерпретировать аспекты функциональной безопасности как неотъемлемую часть организации и процессов

Оценка рисков и оценка функций безопасности Учебный модуль «Оценка рисков и оценка функций безопасности» познакомит вас с оценкой рисков мобильных машин и оценкой функций безопасности с использованием программного инструмента SISTEMA. В центре внимания курса будут принципы оценки рисков и снижения рисков в соответствии с базовым стандартом безопасности EN ISO 12100:2010 и ISO 14121-2. Участники получат всестороннее представление о том, как продукты Sauer-Danfoss могут способствовать функциональной безопасности мобильной техники. SISTEMA, программный инструмент немецкого института IFA, предоставляет разработчикам и тестировщикам систем управления машинами, связанных с безопасностью, всестороннюю поддержку при оценке функций безопасности в контексте EN ISO 13849.-1. По итогам курса участники смогут:

• Понимать теорию оценки рисков и снижения рисков в соответствии с EN ISO 12100:2010
.
• Выполните оценку риска в соответствии с одним из методов из ISO 14121-2
.
• Участие в процессе оценки и снижения рисков
• Определить функции безопасности как часть снижения риска
• Понимать, как определить требуемый уровень производительности для функций безопасности
• Понять структуру и функции инструмента SISTEMA
• Понять и подготовить блок-схему безопасности
• Создавайте оценки простых элементов управления машиной, связанных с безопасностью, в соответствии со стандартом EN ISO 13849, используя инструмент SISTEMA
.

Разработка программного обеспечения, связанного с безопасностью Целью этого учебного модуля является упрощение аспектов функциональной безопасности при разработке программного обеспечения в проектах с использованием продуктов, инструментов и процессов Sauer-Danfoss. В дополнение к ознакомлению с процессом разработки программного обеспечения PDLP, в ходе обучения будут рассмотрены способы использования контроллеров безопасности Sauer-Danfoss PLUS+1 в проекте функциональной безопасности и новые функции, связанные с безопасностью, в графической среде программирования PLUS+1 GUIDE. По окончании этого тренинга участники смогут:

• Осознайте необходимость структурированного процесса разработки, такого как процесс Sauer-Danfoss Software PDLP
.
• Понять, как использовать процесс PDLP Sauer-Danfoss Software в проекте функциональной безопасности
• Быть способным внести свой вклад в деятельность по разработке программного обеспечения функциональной безопасности
• Безопасное применение инструментов и продуктов Sauer-Danfoss PLUS+1

О Зауэр-Данфосс Sauer-Danfoss Inc. является мировым лидером в разработке, производстве и продаже инженерных гидравлических и электронных систем и компонентов, предназначенных в первую очередь для мобильного оборудования.
