PT100 резистивный датчик температуры (RTD) поддерживает диапазон экстремальных температур — CNXSoft- новости Android-приставок и встраиваемых систем
Мы опробовали измерение температуры на нескольких аппаратных платформах, таких как Texas Instruments eZ430-Chronos Watch, монитор окружающей среды Sonoff SC , плата Wemos D1 с датчиком температуры aDHT21 и, совсем недавно, термометр ANAVI с тремя последними платформами на основе ESP8266 WiSoC.
Все четыре устройства/платы, упомянутые выше, имеют датчики температуры, предназначенные для измерения температуры окружающей среды, например, с DHT22, имеет диапазон от -40 до +125 °C. Мы также сталкивались с водонепроницаемым датчиком температуры DS18B20, которым несколько раз измеряли температуру жидкости в диапазоне от -55 до 125 °C. Подходит для большинства случаев использования, и, например, вы можете проверить им кипящую воду.
Но, мы никогда не задумывались об измерении данных для гораздо более низких или намного более высоких температур, и этим утром мы наткнулись на IC Station на два температурных датчика «PT100», а именно WZP-187 (4,89 долларов США) и датчик без имени (3,42 долларов США).
Эти датчики могут работать в диапазонах от -200 до + 400° С и от 0 до 800° С.
Технические характеристики температурных датчиков PT100

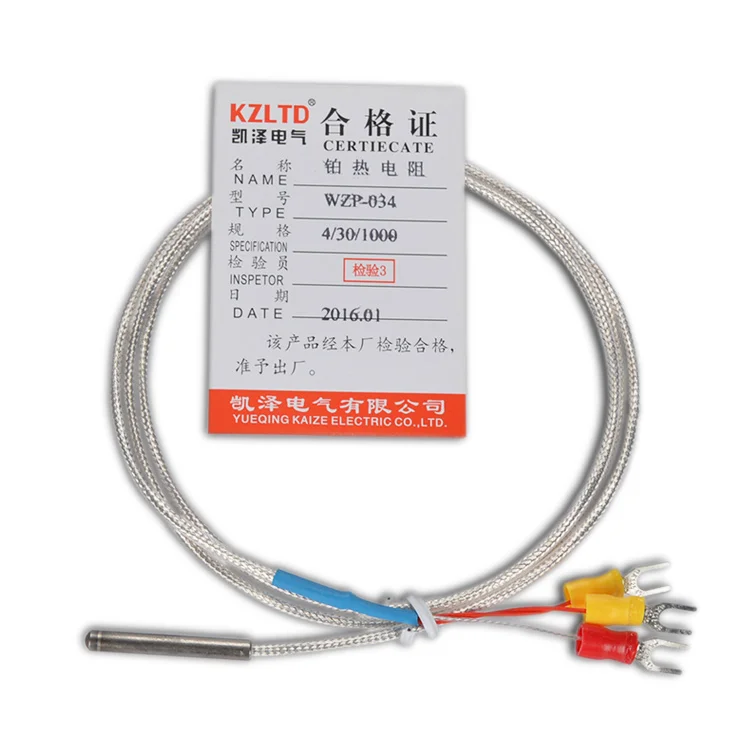

WZP-187
Как обычно, на сайте IC Station очень мало деталей. WZP-187 технические характеристики/описание:
- Тип датчика: тип K
- Диапазон измерения — -200°C — 400°C
- Размеры — датчик длиной 5 см, кабель длиной 1,5 м с тремя контактами
- Водонепроницаемый
Датчик без названия
Спецификация:
- Тип датчика — Тип К
- Температура измерения — 0 ℃ ~ 800 ℃
- Хост соединение — 2 контакта
- Платиновый резистор
- Размеры — Внутреннее отверстие: 5 мм; Длина датчика: 5 метров
Что такое датчики PT100 RTD?
Веб-сайт IC Station не дает ответа на вопрос «что это за датчики». К счастью, сайт Omega объясняет, что такое датчики PT100:
RTD или резистивные датчики температуры — это датчики температуры, которые содержат резистор, который изменяет значение сопротивления при изменении его температуры.
Они использовались в течение многих лет для измерения температуры в лабораторных и промышленных процессах и зарекомендовали себя как точные и стабильные. Большинство элементов RTD состоят из тонкой спиральной проволоки, обернутой вокруг керамического или стеклянного сердечника. Элемент, как правило, довольно хрупкий, поэтому его часто помещают внутрь датчика, защищающего его. Элемент RTD сделан из простого материала, сопротивление которого при различных температурах было зафиксировано. Материал имеет прогнозируемое изменение сопротивления при изменении температуры; именно это прогнозируемое изменение используется для определения температуры.

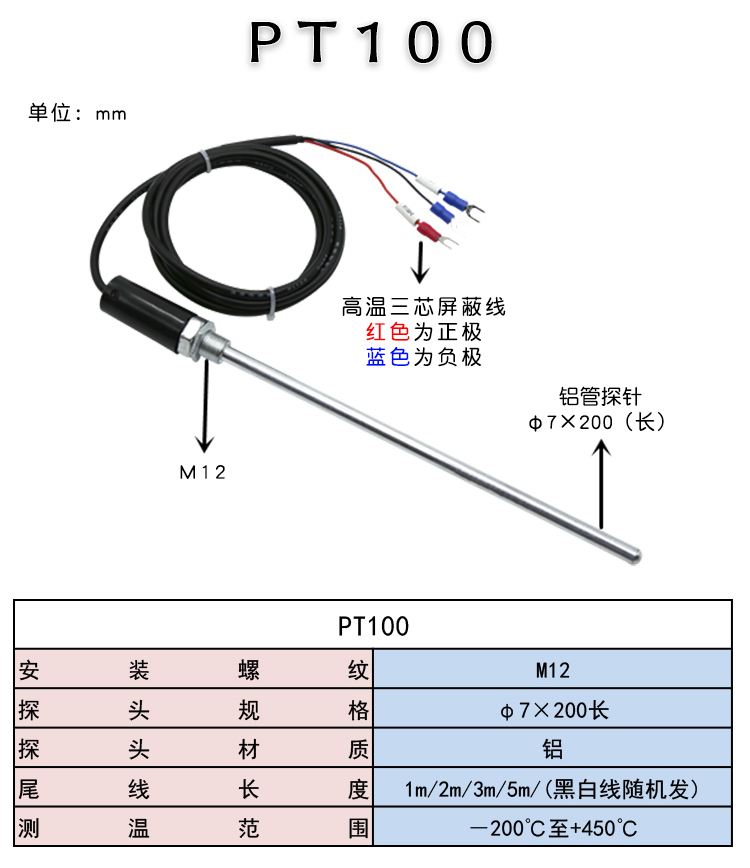

Как вы уже могли заметить, наш первый датчик имеет 3 провода, а второй — только два. Это также объясняется:
Для измерения температуры элемент RTD должен быть подключен к какому-либо контролируемому или регулируемому оборудованию. Поскольку измерение температуры основано на сопротивлении элемента, любое другое сопротивление (сопротивление подводящего провода, соединения и т.
д.), добавленное в цепь, приведет к ошибке измерения.За исключением двухпроводной конфигурации, все другие схемы электропроводки позволяют контролируемому или регулируемому оборудованию вычленять нежелательные сопротивления проводов и другие сопротивления, которые возникают в цепи. Датчики, использующие 3-х проводную конструкцию, являются наиболее распространенной конструкцией, используемой в промышленных процессах и системах контроля.
Наконец, есть несколько материалов, которые можно использовать для датчика, и платиновый резистор, найденный в последнем датчике, считается наиболее распространенным и точным. Другими распространенными материалами являются никель и медь, а вольфрам и алюминиевый композит встречаются реже. В датчике ICS должно быть очень небольшое количество платины (драгоценного металла), поскольку он продается всего за 4 доллара, иначе описание просто неверное. PT100 означает, что платиновый зонд имеет сопротивление 100 Ом при 0 °C.
Поддержка Arduino и схемы подключения
Теперь мы лучше понимаем что такое датчики PT100 RTD, но как мы можем их точно использовать? В поисках поддержки Arduino мы обнаружили библиотеку PT100RTD на Github, в которой добавлена поддержка точного преобразования значений из Ом в Цельсия в RTD PT100 в Arduino IDE.
Разработчик предоставляет некоторые дополнительные сведения и размер библиотеки 3 КБ, поэтому, вместо этого, рекомендуется использовать «уравнение Каллендара-Ван Дюсена» для «обычных» измерений температуры в диапазоне от -60 °C до 650 °C.

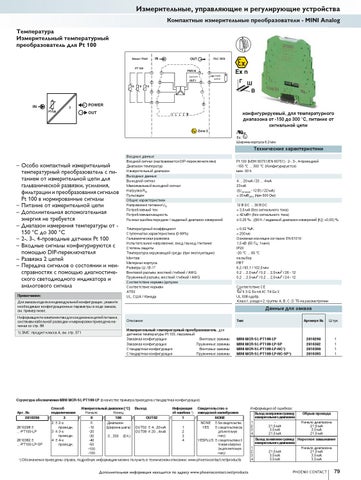

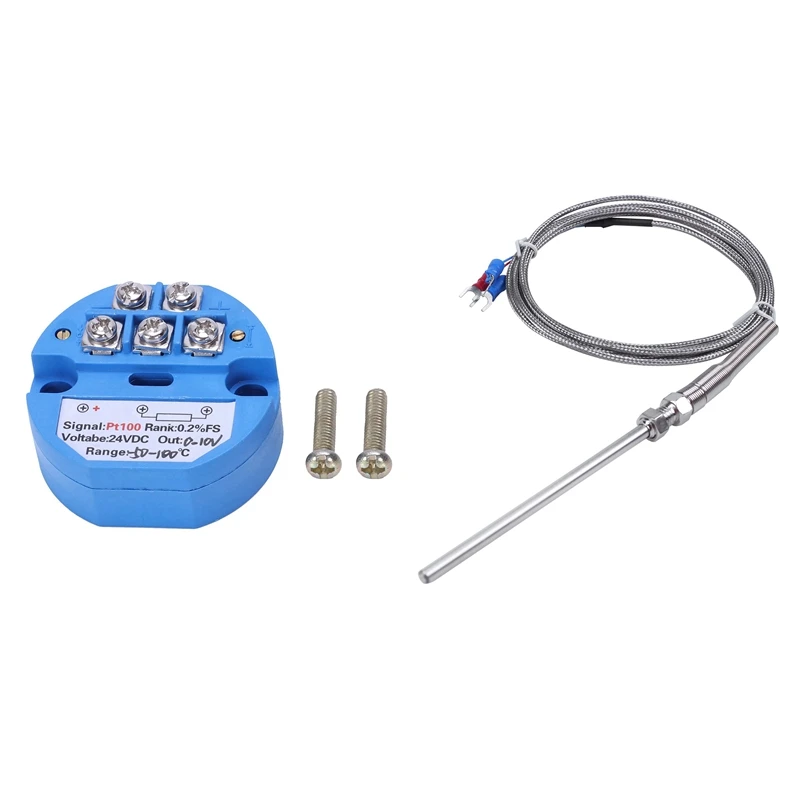

Датчики являются аналоговыми датчиками, но вы не можете просто подключить их напрямую к одному из ваших аналоговых входов Arduino. Сигнал должен быть усилен, и быстрый веб-поиск показал два варианта, хотя их может быть больше:
- Мост Уитстона плюс операционный усилитель, как описано в Instructables.
Этот пост также подробно описывает математические расчеты, лежащие в основе конструкции схемы и должен быть хорошо прочитан. Схема Arduino не использует библиотеку PT100RTD, упомянутую выше, и намного проще, но учтите, что используемая схема поддерживает только от -51,85 до 129,87 градусов Цельсия .
2. Усилитель датчика температуры Adafruit PT100 RTD на основе MAX31865 продается за 14,95 $.
Как вы можете видеть выше, схема подключения намного проще с этой платой. Плата работает с датчиками PT100 с использованием 2-, 3- или 4-проводных кабелей, и компания также предлагает дополнительный датчик PT100 с диапазоном температур от 0 до 550 ° C. Adafruit также опубликовал очень подробное руководство для своего усилителя, и код Arduino опирается на библиотеку Arduino для датчика Adafruit MAX31865 RTD , но все же рекомендуем самую первую библиотеку PT100RTD, о которой мы упоминали в этом посте, если требуется максимально возможная точность. Если Arduino вам не подходит, руководство также предоставляет пример кода для MicroPython/CircuitPython.
Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
Датчики температуры PT100 – rentamatic
Измерительные температурные зонды на базе PT100. Широкий ассортимент исполнений для измерений температуры жидкостей, газов и материалов с различной формой и поверхностью, а также в исполнених для работы в агрессивных средах с расширенным температурным диапазоном измерения.
GTF 601, Погружной зонд, Pt100
для газов и жидкостей
-200 … +600 ° Ct90 = 10 сек DIN класса B
Технические данные:
Датчик: Pt100, 1/3 DIN класса B
Общие сведения: гибкая трубка, диаметром 3 мм, ПВХ кабель с 4-контактным
миниатюрным-DIN разъемом, пластиковая ручка с защитой от излома кабеля
Подходит для: GMH 3710, GMH 3750, 3530 GMH
GTF 601 1/3DIN, погружной зонд, Pt100
для газов и жидкостей
-200 … +600 ° Cт 90 = около 10 сек 1 / 3 DIN класса B
Корпус элемента гибкий
Технические данные:
Датчик: Pt100, 1 / 3 DIN класса B *
Общие сведения: гибкая трубка , диаметром 3 мм, ПВХ кабель с 4-контактным
миниатюрным-DIN разъемом, пластиковая ручка с защитой от излома кабеля
Подходит для: GMH 3710, GMH 3750, 3530 GMH
* Датчик точностью 1/3 DIN работает только в диапазоне 0…150 ° C. В диапазонах -50…0 ° С и
150…300 ° C, датчик имеет точность 1/2 DIN.
GTF 401, Погружной зонд, Pt100
для газов и жидкостей
-50 … +400 ° Ct90 = 10 сек DIN класса B
Технические характеристики:
Датчик: Pt100, DIN класса В
Общие параметры: коррозионно и кислотостойкая V4A трубка, пластмассовая ручка,
1 м ПВХ кабеля, защита от излома кабеля, 4-контактный мини-DIN разъем
Подходит для: GMH 3530, GMH 3710, GMH 3750, GMH 2000, GMH 2000 SA
GTF 35, Погружной зонд, Pt100
для газов и жидкостей
Pt100, DIN класса B -50 … +400°C t90 = 10 сек. Ø 3mm x 150mm
Технические данные:
ручка из V4A, водонепроницаемая оболочка, 1 м кабеля, 4-контактный мини-DIN разъем, жесткая трубка зонда.
Зонд вместе с кабелем могут погружаться в жидкость с температурой (до макс. 70 ° С).
Подходит для: GMH 3530, GMH 3710, 3750 GMH
GTF 101 Pt100
Погружной зонд для газов и жидкостей
Диапазон измерений: -50 … +400 ° C (стандарт) или -200 … +600 ° C (с кожухом)
Датчик: Pt100, с нейтральным потенциалом, (Pt 1000 по запросу)
Точность: класс B DIN (стандарт), 1/3DIN, 1/10DIN
Материал трубки: V4A
Длина зонда FL: 100 мм (стандарт) или по желанию заказчика
Диаметр D: 1,6 мм, 2,2 мм, 3 мм (стандарт), 4мм, 5мм, 6мм или 8мм
Длина кабеля KL: 1м силикон (стандарт) или по желанию заказчика
Количество проводников в кабеле: 2-проводной, 3-х или 4-проводной (стандарт)
Внешняя оболочка: ПВХ (70 ° C), кремний (200 °C), тефлон (250 °C), стекловолокно (400 ° C)
Оболочка кабеля KH: 50мм х 5мм
Пример: GTF 101 Pt100, -50 / +200 ° C, 4-проводной, FL = 100 мм, D = 3 мм, KL = 1м силиконовый

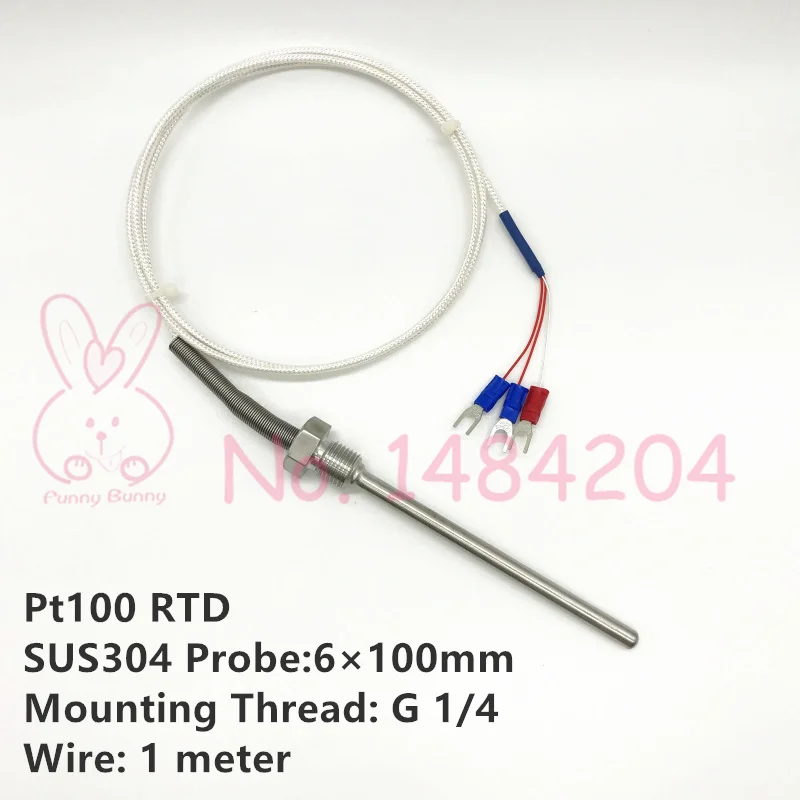

GTF 102 Pt100
Диапазон измерений: -50 … +400 ° C (стандарт) или -200 … +600 ° C (с кожухом элемент)
Датчик: Pt100, с нейтральным потенциалом (Pt 1000 по запросу)
Точность: DIN класс B (стандарт), 1/3DIN, 1/10DIN
Материал трубки: V4A
Длина зонда FL: 100 мм (стандарт) или по желанию заказчика
Длина трубы HL: 0 мм (стандарт) или 50 мм (при темп> 200 ° C)
Диаметр D: 1,6 мм, 3 мм (стандарт), 4мм, 5мм, 6мм или 8мм
резьба G: G1 / 8 “, G1 / 4”, G3 / 8 “, G1 / 2” (стандарт), G3 / 4 “, M8x1, M10x1 M14x1.
5 или
Длина кабеля KL: 1м силикон (стандарт) или по желанию
Количество проводников в кабеле: 2-проводной, 3-х или 4-проводной (стандарт)
Внешняя оболочка: ПВХ (70 ° C), силикон (200 ° C), тефлон (250 ° C), стекловолокно (400 ° C)
Пример: GTF 102 Pt100, -50 / +200 ° C, 4-проводной, FL = 100 мм, D = 3 мм, G1 / 2 “KL = 1м силиконовый
GTF 1002
Погружной зонд для газов и жидкостей
-50 … +400 ° C t90 = около 3 секунд
Технические характеристики:
Гильза датчика из нержавеющей стали, кабель 1м, силикон,4-жильный (4 х 0,14 м ²)
Подходит в качестве 2 – / 3 – или 4-проводного датчика. Точность: DIN класс B

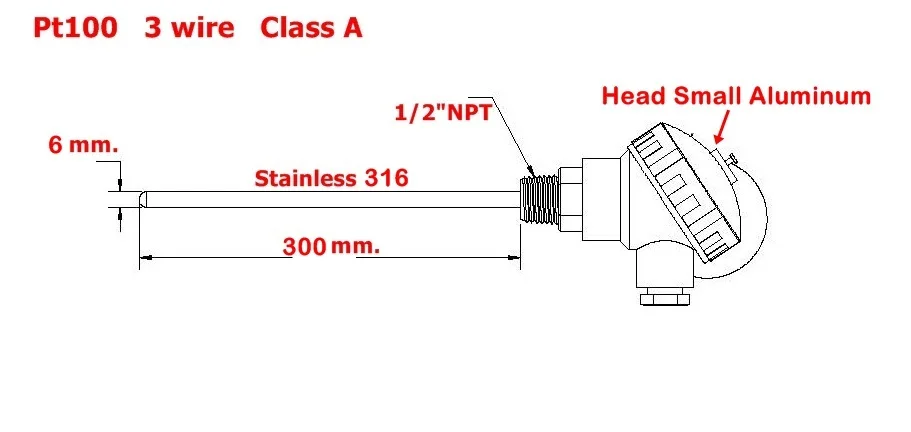

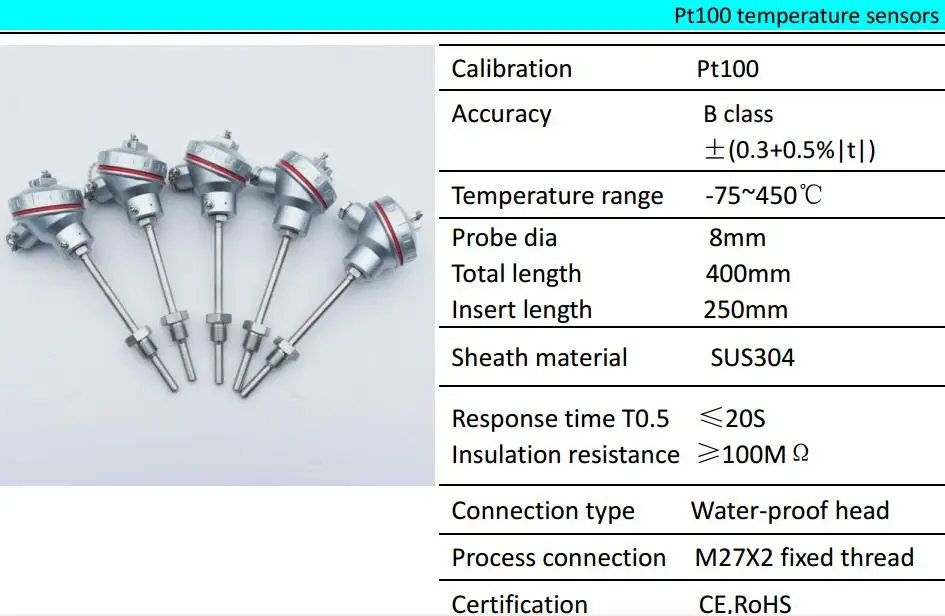

GTF 103 Pt100
Универсальный датчик в промышленном варианте для газов и жидкостей
Диапазон измерений: -50 … +400 ° C (стандарт) или -200 … +600 ° C (с кожухом)
Датчик: Pt100, с нейтральным потенциалом, (Pt 1000 по запросу)
Точность: DIN класс B (стандарт), 1/3DIN, 1/10DIN
Материал трубки: V4A
Длина зонда FL: 100 мм (стандарт) или по желанию заказчика
Длина трубы HL: 0 мм (стандарт) или 50 мм (при темп.
Диаметр D: 3мм, 4мм, 5мм, 6мм (стандарт) или 8 мм
Резьба G: G1/2 “(стандарт) или без резьбы
Соединительная головка: алюминиевая головка DIN B с клеммной колодкой

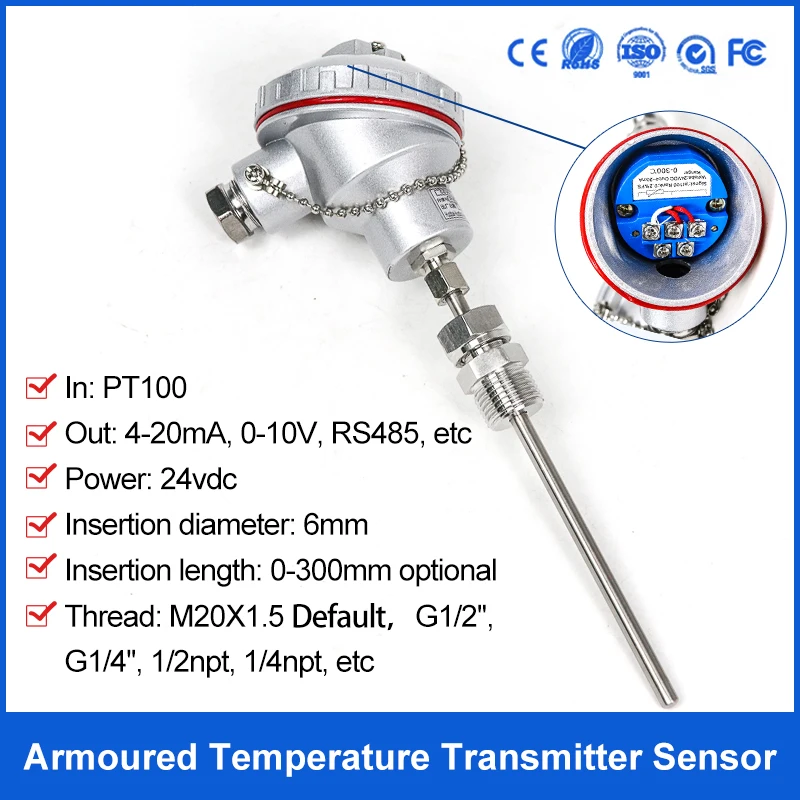

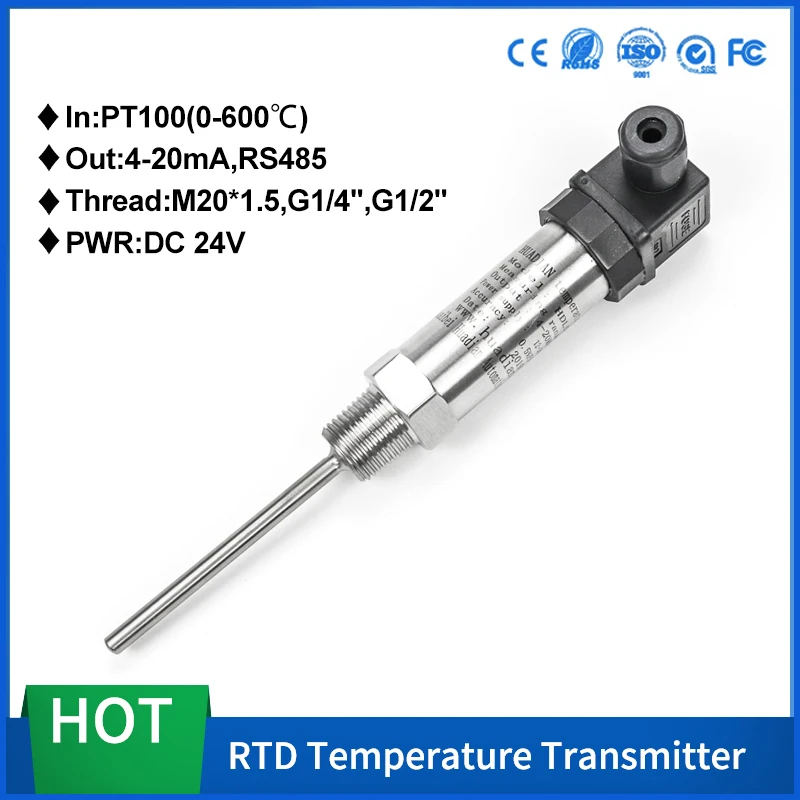

Специальные изготовление: с выходом 4-20мА (при заказе указать диапазон)
Пример: GTF 103 Pt100, 0 / +400 ° C, FL = 100 мм, D = 6 мм, G1 / 2 ”
GTF 401 1/3DIN, погружной зонд, Pt100
для газов и жидкостей
-50 … +400 ° C т 90 = около 10 сек 1 / 3 DIN класса B
Технические характеристики:
Датчик: Pt100, 1 / 3 DIN класса B *
Общие параметры: коррозионно – кислотостойкая V4A трубка, пластмассовая ручка
около 1 м ПВХ кабеля, защита от излома кабеля, 4-контактный мини-DIN разъем
Подходит для: GMH 3530, GMH 3710, GMH 3750, GMH 2000, GMH 2000 SA
* Датчик с точностью 1/3 DIN работает только в диапазоне 0…150 ° C. В диапазонах -50…0 ° С и
150…300 ° C, датчик имеет точность 1/2 DIN.
Остальной диапазон соответствует DIN класса B
GTF 401 1/10DIN, погружной зонд, Pt100
для газов и жидкостей
-50 … +400 °C t90 = около 10 сек 1/10 DIN класса B
Технические характеристики:
Датчик: Pt100, 1 / 10 DIN класса B *
Общие параметры: коррозионно – кислотостойкая V4A трубка, пластмассовая ручка
около 1 м ПВХ кабеля, защита от излома кабеля, 4-контактный мини-DIN разъем
Подходит для: GMH 3530, GMH 3710, GMH 3750, GMH 2000, GMH 2000 SA
* Датчик с точностью 1/10 DIN работает только в диапазоне 0…100 ° C.В диапазонах -50…0 ° С и
100…300 ° C, датчик имеет точность 1/3 DIN. Остальной диапазон соответствует 1/2 DIN класса B
TF101P-1m
Водонепроницаемый датчик температуры для работы в агрессивных средах и условиях ограниченного пространства
Преимущества:
- Высокая устойчивость ко многим химикатам и маслам
- Защищен от влаги и коррозии
- Легкая очистка и стерилизация
- Продовольственная безопасность
- Быстрая реакция благодаря малому диаметру чувствительного элемента
- Опционально поставляется с механической защитой (гильза из V4A), с резьбой или вкручиваемым уплотнительным соединением
Исполнение:
Тип: Pt 100, в герметичной капсуле из PFA
Длина кабеля: 1 м
Разъем: 4-проводное подключение (4 х 0,14 мм ² никелированый медный провод)
Номинальный диаметр: 2,1 мм
Технические данные:
Температурный диапазон: -60,0 … 250,0 ° C
Точность: DIN класса А
TF101P-2m
Водонепроницаемый датчик температуры для работы в агрессивных средах и условиях ограниченного пространства
Преимущества:
- Высокая устойчивость ко многим химикатам и маслам
- Защищен от влаги и коррозии
- Легкая очистка и стерилизация
- Продовольственная безопасность
- Быстрая реакция благодаря малому диаметру чувствительного элемента
- Опционально поставляется с механической защитой (гильза из V4A), с резьбой или вкручиваемым уплотнительным соединением
Исполнение:
Тип: Pt 100, в герметичной капсуле из PFA
Длина кабеля: 2 м
Разъем: 4-проводное подключение (4 х 0,14 мм ² никелированый медный провод)
Номинальный диаметр: 2,1 мм
Технические данные:
Температурный диапазон: -60,0 … 250,0 ° C
Точность: DIN класса А
TF101P-3m
Водонепроницаемый датчик температуры для работы в агрессивных средах и условиях ограниченного пространства
Преимущества:
- Высокая устойчивость ко многим химикатам и маслам
- Защищен от влаги и коррозии
- Легкая очистка и стерилизация
- Продовольственная безопасность
- Быстрая реакция благодаря малому диаметру чувствительного элемента
- Опционально поставляется с механической защитой (гильза из V4A), с резьбой или вкручиваемым уплотнительным соединением
Исполнение:
Тип: Pt 100, в герметичной капсуле из PFA
Длина кабеля: 3 м
Разъем: 4-проводное подключение (4 х 0,14 мм ² никелированый медный провод)
Номинальный диаметр: 2,1 мм
Технические данные:
Температурный диапазон: -60,0 … 250,0 ° C
Точность: DIN класса А
GOF 112 Pt
Самоклеющийся датчик температуры для измерений на плоских поверхностях
Преимущества:
- Простой монтаж посредством самоклеющейся тыльной стороны
- Ультра-тонкая силиконовая резина для максимальной гибкости
- Стойкость против многих химических веществ и масел
Исполнение:
Тип: Pt 100, с кабелем подключения с PFA-изоляцией
Площадь клейкой поверхности: 35 х 12 мм
Длина кабеля: 2 м
Цвет: белый
Разъем: 4-проводное подключение
Технические данные:
Температурный диапазон: -50,0 … 200,0 ° C
Точность: DIN класс А
GOF 115 Pt
Самоклеющийся датчик температуры для измерений на неровных поверхностях
Преимущества:
- Простой монтаж посредством самоклеющейся тыльной стороны
- Ультра-тонкая силиконовая резина для максимальной гибкости
- Стойкость против многих химических веществ и масел
- По запросу возможна поставка также другой длины
Исполнение:
Тип: Pt 100, Кабель подключения с PFA изоляцией
Площадь клейкой поверхности: 15 x 50 mm
Длина кабеля: 2 м
Цвет: белый
Разъем: 4-проводное подключение
Технические данные:
Температурный диапазон: -50,0 … 200,0 ° C
Точность: DIN класс А
GLF 401 Mini
Быстрое и точное измерение температуры окружающей среды
-25 … +70 ° C
Технические характеристики:
Ø 1,6 мм, FL = 15 мм, MDIN 4-контактный,
Точность: DIN класса А, Скорость срабатывания T90: около 15 секунд
GOF 401 мини
Измерительный щуп для быстрого измерения температуры твердых поверхностей
-50 … +200 ° C
Технические характеристики:
На чувствительной стороне Pt100- керамическая вставка 2 х 2,3 мм, v3a- трубка датчика, 4-контактный, ПВХ кабель с 4-контактный мини-DIN штекером
Точность: DIN класса B, Скорость регистрации T90: около 15 секунд
GRO 200 Pt100
Датчик для измерения температуры поверхностей труб любого диаметра
-50 … +200 ° C DIN класса B
Технические характеристики:
Корпус датчика выполнен из алюминия, 2 м силиконового кабеля, концы кабеля свободны
Монтаж: Датчик крепится на трубе с помощью кабельной стяжки или хомута
GTF 200 Pt100, датчик температуры воздуха
для воздуха и газов
-50 … +200 °C t90 = 6 секунд
Технические характеристики:
Гильза датчика из нержавеющей стали, силиконовый кабель 1м, 4-жильный (4 х 0,14 м ²)
Подходит в качестве 2 – / 3 – или 4-проводного датчика.
Точность: DIN класс B
ГЭС 401, зонд, Pt100
для мягких, пластичных сред, газов и жидкостей
-50 … +400 ° C t90 = 10 сек DIN класса B
Технические характеристики:
Датчик: Pt100, DIN класс В
Общие параметры: коррозионно – кислотостойкая V4A трубка, пластмассовая ручка
около 1 м ПВХ кабеля, защита от излома кабеля, 4-контактный мини-DIN разъем, с игольчатым щупом втыкаемым в измеряемый материал.
Подходит для: GMH 3710, GMH 3750, 3530 GMH
ГЭС 401 1/3DIN, зонд, Pt100
для мягких, пластичных сред, газов и жидкостей
-50 … +400 °C t90 = около 10 сек 1/3 DIN класса B
Технические характеристики:
Датчик: Pt100, 1/3 DIN класса B *
Общие параметры: коррозионно – кислотостойкая V4A трубка, пластмассовая ручка
около 1 м ПВХ кабеля, защита от излома кабеля, 4-контактный мини-DIN разъем, с наконечником иглообразной формы.
Подходит для: GMH 3710, GMH 3750, 3530 GMH
* Датчик с точностью 1/3 DIN работает только в диапазоне 0…150 ° C.В диапазонах -50…0 ° С и
150…300 ° C, датчик имеет точность 1/2 DIN. Остальной диапазон соответствует DIN класса B
GTMU-OMU, версия 1, Pt100
Датчик температуры, с резьбой для прямого ввинчивания
Диапазон измерения: -70 … +500 ° C (обращать внимание на температуру корпуса – другие исполнения по запросу)
Датчик: Pt100 класс В, FL = 100 мм, D = 6 мм, G = 1/2 ” (другие исполнения по запросу)
Конструкция: Резьбовой штифт “G” для прямого ввинчивания
GTMU-OMU, версия 2, Pt100
Датчик температуры, для высоких температур
Диапазон измерения: -70 … +500 ° C (обращать внимание на температуру корпуса – другие исполнения по запросу)
Датчик: Pt100 класс В, HL = 50 мм, FL = 100 мм, D = 6 мм, G = 1/2 “(другие исполнения по запросу)
Конструкция: Резьбовая втулка “G” отнесена от корпуса, для высоких температур
GTMU-OMU, версии 3, Pt100
Датчик температуры, для наружного и внутреннего применения
Диапазон измерения: -70 … +500 ° C (обращать внимание на температуру корпуса – другие исполнения по запросу)
Датчик: Pt100 класс В, FL = 50мм, D = 3 мм (другие исполнения по запросу)
Конструкция: настенный монтаж с несъемным зондом
GTMU-OMU, версия 4, Pt100
Датчик температуры с центральным выходом отводной трубки зонда
Диапазон измерения: -70 … +500 ° C (обращать внимание на температуру корпуса – другие исполнения по запросу)
Датчик: Pt100 класс В, FL = 100 мм, D = 6 мм (другие исполнения по запросу)
Конструкция: трубка щупа (зонда) расположена по центру корпуса и вертикально вниз
Продукты на сайте производителя >>
PT100, характеристики, руководство по использованию и техническое описание
3 мая 2018 – 0 комментариев
Датчик PT100 подобен переменному резистору, сопротивление которого изменяется в зависимости от температуры окружающей среды.
Существует много типов датчиков PT100, мы используем здесь двухпроводной датчик.
Номер контакта | Название контакта | Описание |
1 | Контакт 1 | Один конец переменного резистора |
2 | Контакт 2 | Другой конец переменного резистора |
Характеристики
- Платиновый резистивный термометр (ПТС)
- Диапазон температур: от -200°C до 850°C
- Диапазон сопротивления: от 1,849 К до 39,026 К
- Точность: ±0,1°C
- Номинальное сопротивление: 100 Ом при 0°C
Примечание. Полную техническую информацию можно найти в техническом описании датчика PT100 , приведенном в конце этой страницы.
Alternative PRTs
PT100 (3-Wire), PT100 (4-Wire), PT500, PT1000
Alternative Temperature Sensors
LM35, DHT11, DHT22, Thermocouple, TMP100, LM75, DS18820, SHT15, LM35DZ, TPA81, D6T
Где использовать датчик PT100?
Датчик PT100 широко используется в качестве промышленного датчика температуры. Он известен своей способностью измерять температуру в высоком диапазоне температур (200°C) с точностью до 0,1°C. Сужение датчика также простое и, следовательно, его можно использовать в суровых условиях. Одним из недостатков этого датчика является то, что он не будет работать из коробки. Для получения полезных значений температуры его следует использовать вместе с делителем потенциала или мостом Уитстона. Но поскольку эти датчики работают только с переменным напряжением, их очень легко использовать в проектах.
Так что, если вы ищете относительно дешевый датчик с хорошим диапазоном и приличной точностью, то PT100 будет отличным выбором.
Как использовать датчик PT100?
Датчик PT100 относится к категории PRT ( Платиновые резистивные термометры ). Эти датчики представляют собой не что иное, как переменный резистор, который меняет свое сопротивление в зависимости от окружающей температуры. Поэтому нам нужно построить небольшую схему для измерения напряжения на ней. Эта схема может быть простой, как делитель потенциала, или сложной, как мост Уитстона с инструментальным усилителем. Конструкция схемы зависит от точности, необходимой для проекта. Также есть много типов PT100 , тот, который мы здесь обсуждаем, это двухпроводные датчики, а также есть датчики с 3-мя и даже 4-мя проводами. Итак, для простоты давайте обсудим, как подключить двухпроводной датчик к MCU, используя простую схему делителя потенциала.
Датчик PT100, для которого мы разрабатываем, имеет переменное сопротивление от 1,8K до 39,02K, как указано выше. Таким образом, мы должны преобразовать это переменное значение сопротивления в значение напряжения от 0 В до 5 В, чтобы наш микроконтроллер мог его понять (здесь я использую микроконтроллер на 5 В). Для этого мы использовали простой делитель напряжения, в соответствии с калькулятором делителя напряжения, когда значение входного напряжения составляет 5 В и R1 составляет 5,1 кОм, а сопротивление PT100 составляет 1,8 кОм (минимум), мы получим выходное напряжение 1,304 В и когда значение PT100 равно 39.02К (максимум) мы получим выходное напряжение 4,42. Оба выходных напряжения находятся в диапазоне, позволяющем считывать вывод АЦП микроконтроллера, поэтому мы можем продолжить работу со схемой. Но для схемы такого типа точность будет намного меньше, если вам требуется большая точность, вы можете углубиться в мост Уитстона и усилители.
При расчете значения сопротивления мы также должны учитывать сопротивление провода, как только значение сопротивления провода будет известно, оно будет компенсировано фактическим значением.

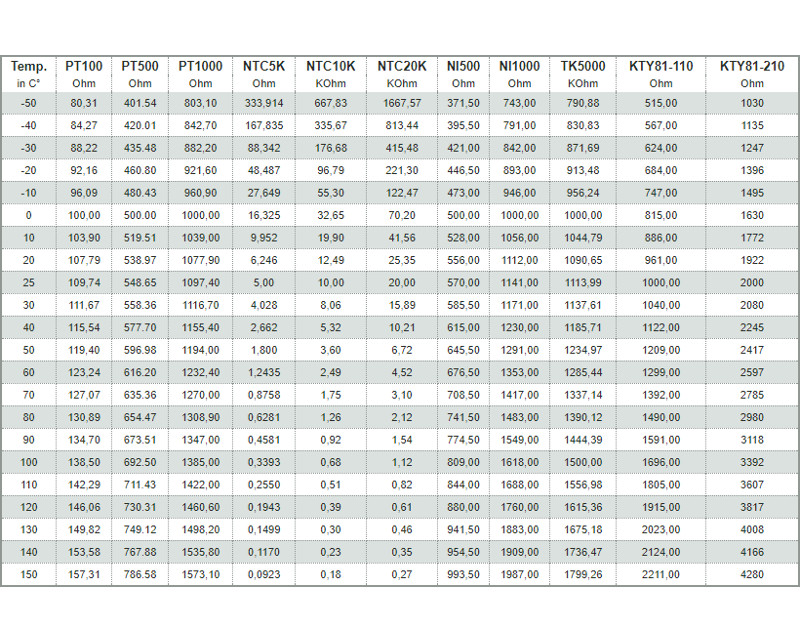

Более подробную информацию об этом можно найти в техническом описании ниже. Как только вы узнаете значение сопротивления, вы можете приравнять его к значению температуры, используя приведенную ниже таблицу.0003
- Измерение высоких температур
- Прочная конструкция, поэтому можно использовать в неблагоприятных условиях
- Измерение температуры в воздуховоде
- Может измерять широкий диапазон температур с достаточной точностью
Метки
датчик температуры
RTD датчик
Датчики
Датчики Pt100
– характеристики и конфигурации выводов
Что такое датчик Pt100?
Зонд Pt100 представляет собой сборку, состоящую из элемента RTD, оболочки, подводящего провода и оконечной нагрузки или соединения.
Pt100 представляет собой датчик температуры, содержащий резистор, который изменяет значение сопротивления при изменении температуры.
Прекращение
Датчики Pt100 могут заканчиваться соединительной головкой, быстроразъемным соединением, клеммной колодкой или удлинительным проводом. Стандартные разъемы OMEGA изображены на страницах продуктов. Другие стили завершения доступны по специальному запросу. Для чего-либо, кроме стандартных продуктов, пожалуйста, свяжитесь с нашим отделом продаж, чтобы представить полное описание и/или эскиз желаемой версии.

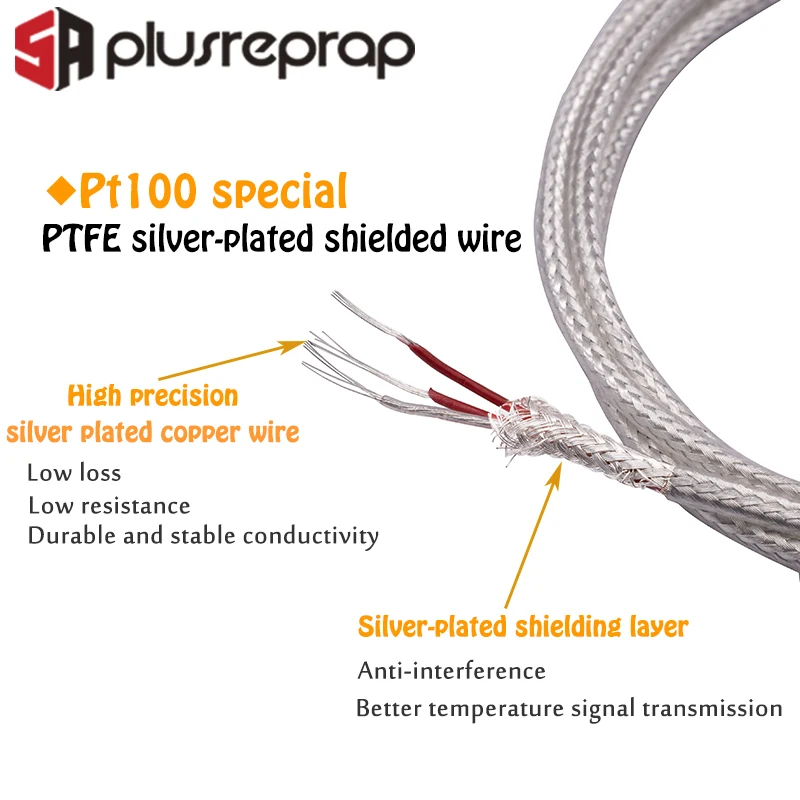

Свинцовый провод
Стили выводов и удлинительные кабели RTD предлагаются в одной из четырех конфигураций. Стиль 2 — это стандарт OMEGA. Обязательно выберите конфигурацию, совместимую с вашим оборудованием.
Ножны
Оболочка, закрытая концевая трубка, фиксирует элемент, защищая его от влаги и измеряемой среды. Оболочка также обеспечивает защиту и устойчивость переходных подводящих проводов от проводов хрупкого элемента.
Стандартные оболочки OMEGA представляют собой трубки из нержавеющей стали 304 с наружным диаметром 3 мм (1/8 дюйма) и 6 мм (1/4 дюйма). Другие наружные диаметры и материалы доступны по запросу.
Элемент
Стандартный датчик RTD OMEGA® изготовлен из платинового элемента европейской кривой сопротивлением 100 Ом (á = 0,00385).
Номинальная температура
Узлы термометров сопротивления OMEGA типа “PR” рассчитаны на использование при температурах до 600°C (1110°F). Датчики типа “PRTF” рассчитаны на температуру до 260 или 500ºC в зависимости от конструкции. Температурные ограничения могут быть наложены на типы клемм из-за используемой изоляции проводов. Максимальная номинальная температура, доступная по специальному заказу, составляет 750°C (1380°F). Если датчик предназначен для использования при высоких температурах, запросите предложение.
OMEGA предлагает широкий выбор датчиков Pt100 для немедленной доставки. Многие датчики специальной сборки доступны для отправки в течение двух недель с момента получения вашего заказа.
Пожалуйста, обратитесь в отдел продаж для получения дополнительной информации о ваших особых потребностях.
Определение датчика RTD, номер детали
Тип: Выберите стиль PR- или PRTF-10, -11, -12, -13, -14, -15, -16, -17, -18, -19.
Конфигурация выводов: Укажите 1, 2, 3 или 4. Тип 2 является стандартным.
Сопротивление: Стандартно 100 Ом. Доступны 50, 200, 500, 1000 или 2000 Ом, обычно с двухнедельной доставкой.
Диаметр тубуса: 1,5 мм (1/16 дюйма), 3 мм (1/8 дюйма), 4,5 мм (3/16 дюйма), 6,0 мм (1/4 дюйма) и 8,0 мм (5/16 дюйма) ). Зонды с наружным диаметром 3 мм (1/8 дюйма) и 6 мм (1/4 дюйма) имеются на складе для поставки в готовом виде.
Длина тубуса: Верхний предел длины тубуса отсутствует. Минимальная практическая длина составляет 2 дюйма.
Кривая: Европейская (E): α = 0,00385 Ом/Ом/°C, американская
(А): α = 0,00392 Ом/Ом/°C
Конфигурации выводов датчиков Pt100
Конфигурация проводов 1 обеспечивает по одному соединению с каждым концом датчика.
Эта конструкция подходит для случаев, когда сопротивление участка подводящего провода можно рассматривать как аддитивную постоянную в цепи и, в частности, когда изменениями сопротивления вывода из-за изменений температуры окружающей среды можно пренебречь.
Примечание: Сопротивление датчика и удлинителя добавляется к сопротивлению датчика и увеличивает измеренное значение.
Стиль 1 Стиль 2 Стиль 3 Стиль 4Конфигурация проводов 2 (стандартная) обеспечивает одно соединение с одним концом и два с другим концом датчика. При подключении к прибору, предназначенному для трехпроводного ввода, достигается компенсация сопротивления проводов и температурных изменений сопротивления проводов. Это наиболее часто используемая конфигурация.

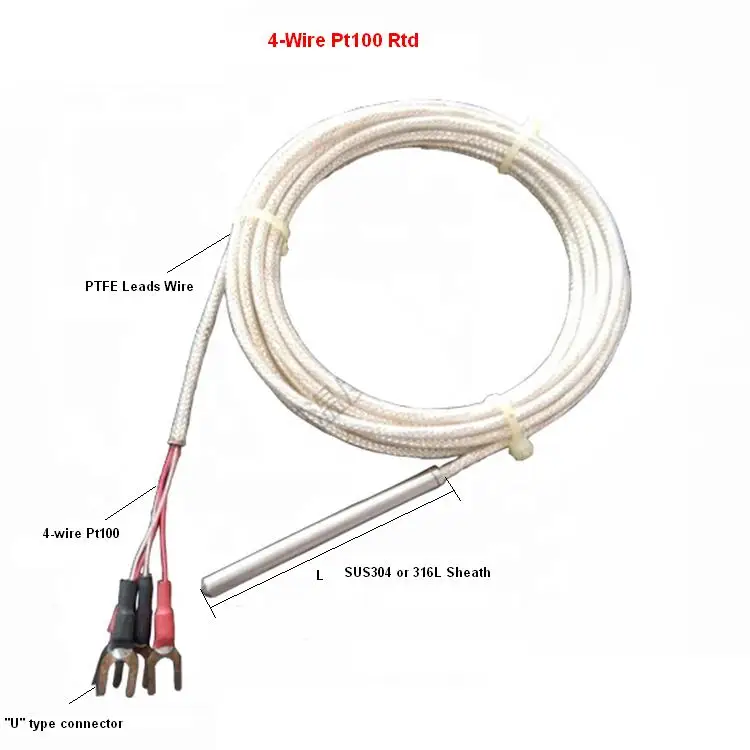

Конфигурация выводов 3 обеспечивает два подключения к каждому концу датчика. Эта конструкция используется для измерений высочайшей точности.
Конфигурация выводов 4 аналогична Конфигурации выводов 3, за исключением того, что отдельная пара проводов представляет собой петлю для компенсации сопротивления выводов и изменений сопротивления выводов при температуре окружающей среды.
