Давление газа высокое: Классификация газа. Газ среднего давления, низкого, высокого 1 и 2 категории

Классификация газопроводов по давлению газа, назначению, способу прокладки

Современные системы газоснабжения предполагают использование достаточно сложного комплекса оборудования, с помощью которого организовывается доставка природного топлива конечным потребителям.

Как правило такая доставка организуется через сложную систему газопроводов, причем капитальные затраты на ее создание, как правило, составляет не меньше 80% от стоимости всех затрат на снабжение конечного объекта природным газом.

Как и для любых других стандартных решений принята определенная классификация нефте и газопроводов, причем такое разделение по видам и типам предусматривает несколько критериев, которые дают возможность точно определить назначение и функции отдельного участка системы, а также обозначить материалы, технологии и стандарты создания и обслуживания таких участков. К основным из таких критериев относится разделение всех существующих газотранспортных магистралей по уровню давления передаваемой среды.

Современные системы передачи газа по трубопроводам используют принцип избыточного давления, то есть в начале магистрали создается определенное давление, при помощи которого и выполняется транспортировка газовой среды. По уровню такого давления газопроводы делят на четыре типа:

  • высокого давления первой категории с уровнем давления 1.6 до 1 2 МПа;
  • высокого давления второй категории с уровнем давление от 0,3 до 0,6 МПа;
  • среднего давлением от 0,005 до 0,3 МПа;
  • низкого давления до 0,005 МПа.

Дополнительная классификация газопроводов

Из классификации по уровню давлением логично вытекает дополнительная классификация или расшифровка классификация газопроводов по назначению:

  • транспортировки газа между населенными пунктами. В магистралях передачи этого вида топлива применяют газопроводы высокого давления;
  • для подвода к крупным потребителям и газорегуляторным пунктам используют газопроводы среднего давления;
  • системы низкого давления используют для подачи газом бытовым потребителям, коммунальным предприятиям и учреждениям с незначительным потреблением этого вида топлива.

 По выполняемым функциям существующие виды газопроводов делят на:

  • распределительные. К ним относятся газопроводы, размещенные снаружи объектов и поставляющие к ним газ от магистральных трубопроводов или газораспределительных пунктов;
  • газопроводы ввода-вывода. Это отдельные участки газопровода, которые размещаются на узлах соединения газопроводов разного типа и представляют собой небольшой участок от места подключения до запорной арматуры основного трубопровода;
  • внутренние. газопровод низкого давления от водного участка до конечного потребителя, то есть газового прибора определенного типа.

По месту прокладки принято разделять такие системы на:

  • наземные;
  • подземные и подводные;
  • проложенные внутри зданий и сооружений.

Как правило, магистральные трубопроводы и трубопроводы среднего давления прокладываются комбинированным методом, то есть часть трубы может идти под землей, под водой, а также по воздуху.

В качестве материалов для изготовления трубопроводов в основном используется сталь. Для газопроводов низкого давления могут применяться полимерные трубки.

Естественно, что что объединение в единый комплекс управления, обслуживания, и ремонта такой системы невозможно без элементов автоматики, обеспечения безопасности, запорной арматуры.

Наш завод «ВолНА» проектирует и изготавливает различное оборудование для нефтегазовой промышленности, в том числе для обустройства газопроводов разного типа и назначения. С ассортиментом продукции вы можете познакомиться на нашем сайте или напрямую обратиться к специалистам для заказа требуемого оборудования и выбора наиболее выгодного варианта доставки по России.

Высокое давление | Мнения | Известия

Воскресным вечером в Москве случилась удивительная по своей нелепости авария. В одном из самых престижных районов города, около столичного Сити, в бытовой газопровод низкого давления попал газ высокого давления.

В результате зажженные в этот момент конфорки на кухнях москвичей на некоторое время превратились в гудящие факелы. В 18 квартирах начался пожар, 11 квартир выгорели до необходимости капитального ремонта. В ходе тушения пожаров залили еще несколько десятков квартир. Кроме того, во всех квартирах, которые оказались в зоне высокого давления, теперь требуется проверка газовых плит — не повреждены ли они. А это больше 2 тыс. квартир.

В общем, столичным властям и газовому хозяйству Москвы вся эта история встанет в копеечку. И слава Богу, что никто не погиб и даже серьезно не пострадал — двое пожилых людей надышались продуктами горения, ожогов никто не получил. Благодаря этому счастливому обстоятельству мы можем обсуждать случившееся без необходимости поддерживать нужный уровень трагизма.

Потому что, если посмотреть на всё это без трагизма, — становится, честно говоря, стыдновато.

Описанный многочисленными экспертами в разнообразных эфирах механизм, в котором произошел сбой, такой примитивный, что даже известный случай на перегоне «Парк Победы» – «Славянский бульвар» и снегоуборочная машина на взлетно-посадочной полосе аэропорта Внуково кажутся более похожими на промысел Божий.

Тут же мы имеем дело с банальной трубой. С одной стороны трубы подается магистральный газ высокого давления, с другой стороны трубы выходит газ низкого давления, пригодный для газовых плит. Давление в трубе понижается с помощью регулятора давления, называемого также «редуктор». Эта штуковина устроена проще пистолета Макарова: заслонка, присоединенная к мембране, которая регулирует положение заслонки в зависимости от давления газа на выходе. Если потребителей много и давление на выходе падает — мембрана приоткрывает заслонку. И наоборот. То есть регулятор давления, как говорят инженеры, «нормально закрытый». Он закрыт в нормальном, нерабочем положении. И если он сломается, то заслонка просто упадет и перекроет газ.

Более того, за самим редуктором ставится клапан высокого давления. Это еще более простое устройство, подобное паровому клапану на скороварке. Если давление выше нужного — он просто открывается и газ выходит из трубы в атмосферу.

Ломаться, как вы понимаете, тут попросту нечему. Однако сломаться однажды может и лом, поэтому лично мне, как человеку с инженерным образованием, в подобном устройстве отечественного газового хозяйства кажутся странными две вещи.

Во-первых, если выход из строя газового регулятора приводит к попаданию газа высокого давления в трубопровод низкого давления, то почему тогда газовый регулятор только один, понижающий давление с очень высокого до очень низкого? Логичным кажется поставить последовательно, скажем, три или пять подобных редукторов, чтобы каждый из них понижал давление на чуть-чуть. Тогда, если выйдет из строя один, давление на выходе не будет сильно отличаться от необходимого.

А во-вторых, довольно странным кажется то, что от одного газового регулятора зависит давление газа трех десятках многоквартирных домов. Хозяйственный человек поставил бы такие регуляторы в каждом доме. А из опасений, что подавать газ высокого давления к каждому дому может быть рискованно, подавал бы к каждому дому газ уже пониженного давления — как раз на той самой газораспределительной станции, которая сейчас понижает газ до низкого давления для всех домов сразу.

У военных, летчиков и космонавтов это называется «резервирование», и довольно странно, что резервирование отсутствует в такой, казалось бы, потенциально опасной отрасли, как газовое хозяйство.

Впрочем, все эти мои измышления не объясняют, как так получилось, что одновременно не сработали и газовый регулятор, и предохранительный клапан. Вероятность одновременного отказа двух разных по природе устройств очень низка. А это естественным образом подводит нас к мысли о том, что без рук человеческих эта авария не обошлась.

И Следственный комитет скоро обязательно задержит каких-нибудь людей с гаечными ключами.

И вот это пугает больше всего. Как говорят по телевизору, «кажется, что-то пошло не так». Вопиющая ситуация с привязанной проволокой стрелкой в метро. Свалили на обходчика.

Катастрофа во Внуково, после которой выяснилось, что оборудование правительственного аэропорта дышит на ладан. Свалили на диспетчера и стажерку (!).

Колоссальный выброс сероводорода, источник которого не могли найти целые сутки! И теперь не знают, на кого и свалить. И теперь вот эта история с газом, которую свалят на человека с гаечным ключом.

Всё это происходит на фоне красивых разговоров столичных чиновников о повышении эффективности, оптимизации управления и совершенствовании инфраструктуры.

И я вот смотрю на всё это и думаю: может, черт с ней, с эффективностью? Может, ну ее, оптимизацию эту? Как-то без эффективности было надежнее. А без оптимизации было спокойнее.

Да и инфраструктура, хоть и была несовершенная, — но была.

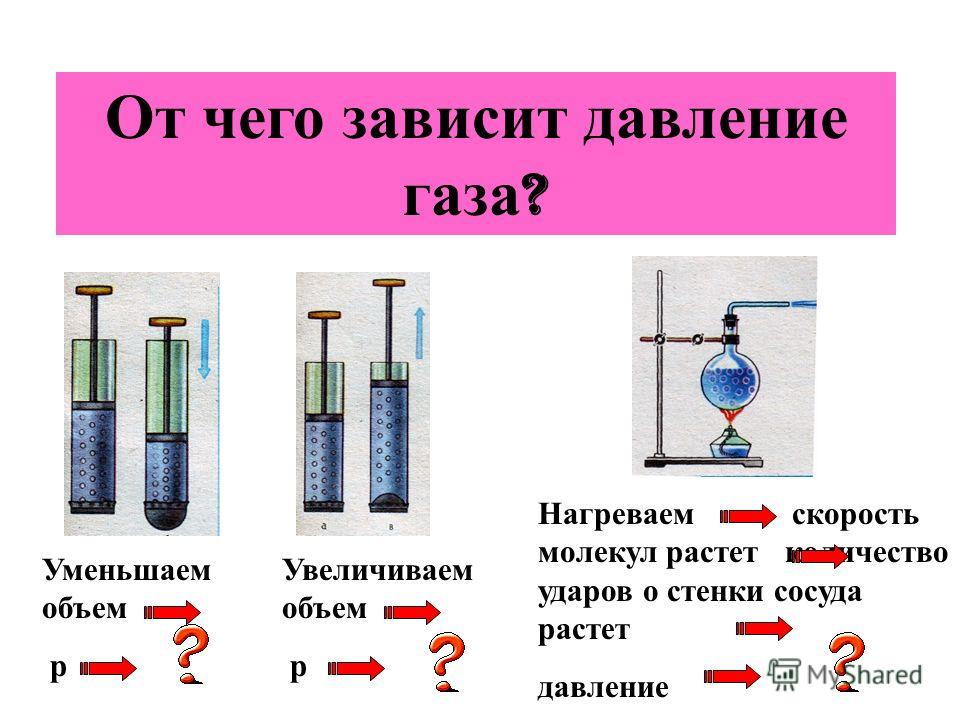

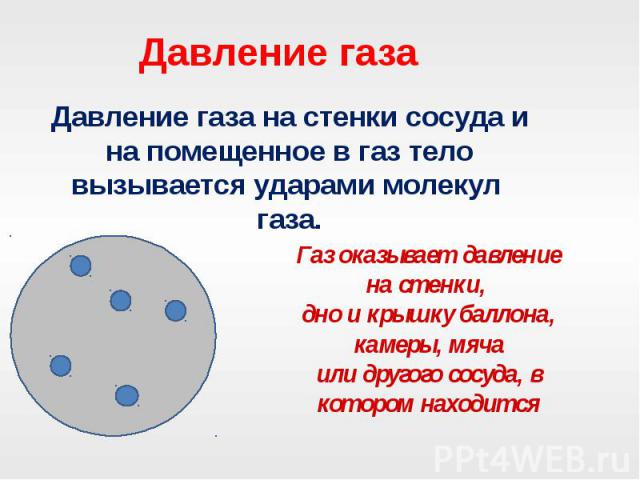

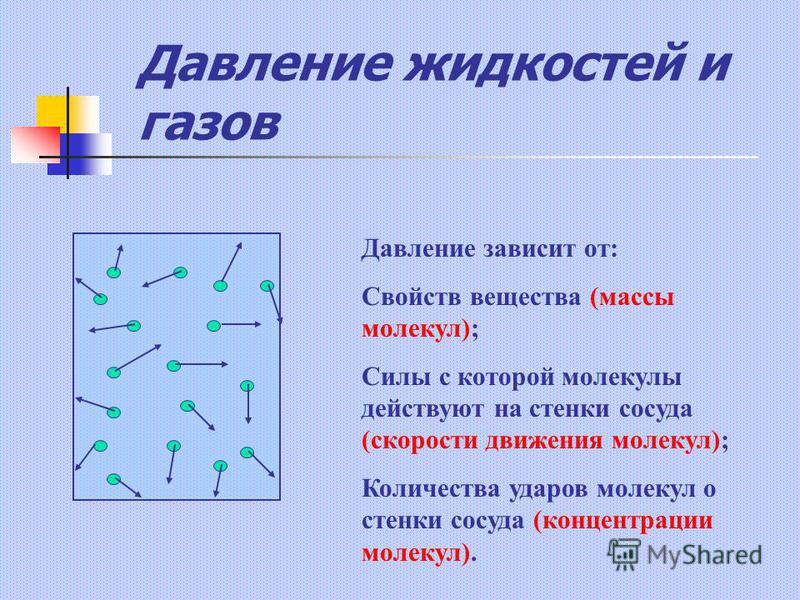

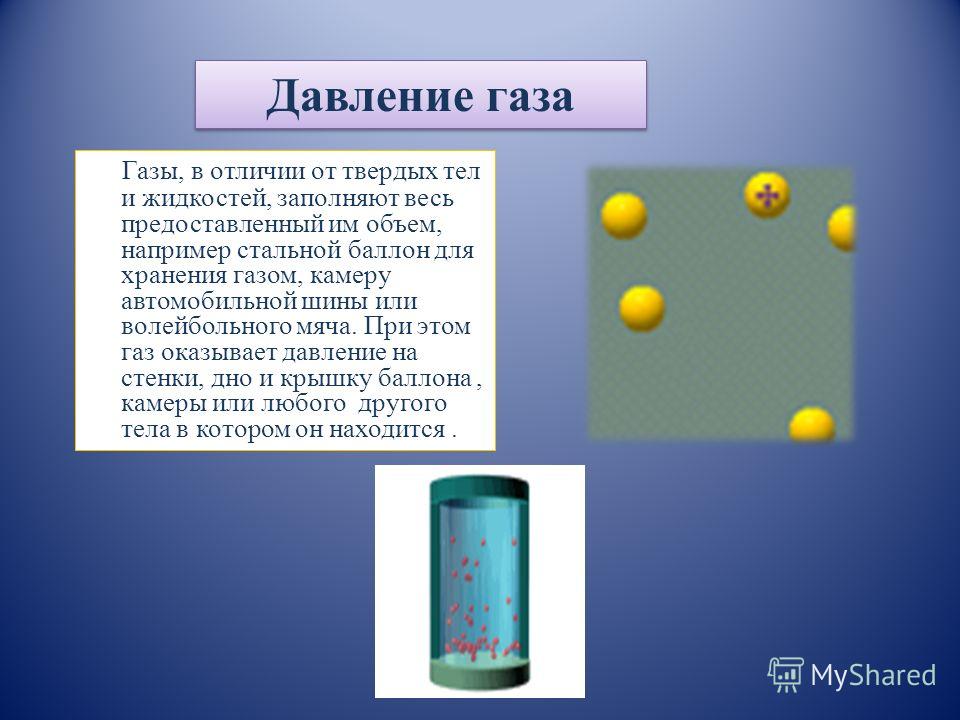

Важность давления газа

Давление газа не может быть первой вещью , о которой вы думаете, когда речь заходит о сантехнике. Во-первых, большинство людей не осознают, что сантехники часто бывают. Но, как и во многих других аспектах сантехники, именно эти непродуманные вещи имеют решающее значение для правильной работы систем вашего дома. Не откладывая дальше, давайте поговорим о том, почему давление газа так важно.

Природный газ служит топливом для многих домашних печей, водонагревателей, печей или другого оборудования.

Этот газ, состоящий преимущественно из метана, не имеет запаха, вкуса и цвета. Газовые компании добавляют специальный одорант, который большинство людей называют тухлыми яйцами, чтобы быстро выявить утечку газа до того, как произойдет катастрофа.

Итак, почему давление важно? Газ доставляется в ваш дом по трубопроводу, а движется по нему газ благодаря силе давления! Вдоль трубопровода расположены компрессорные станции, оказывающие давление на трубопровод, чтобы обеспечить перемещение газа из областей с высоким давлением в места с более низким давлением (так работает давление). Газ движется из трубопровода в вашу местную сеть газоснабжения. Здесь давление изменяется по нескольким различным направлениям, перемещаясь к линиям высокого, среднего или низкого давления по всей распределительной системе. Когда газ попадает в ваш дом, его скорость составляет от ¼ до 60 фунтов на квадратный дюйм. Существует диапазон, и он зависит от дома/бизнеса, который обслуживает газ. В здании будет круглый регулятор рядом с газовым счетчиком, чтобы хорошо регулировать давление газа, поступающего в здание.

Регуляторы, как вы понимаете, тоже очень важны! Они предназначены для полного перекрытия подачи газа в дом, когда газ не используется. Регулятор может подавать больше или меньше газа в дом, а также для удовлетворения конкретных потребностей, будь то просто духовка или водонагреватель и печь также нуждаются в этом.

Находясь в доме, каждое из конкретных приспособлений/приборов, использующих газ, имеет разные конструкции, насадки, трубы и т. д., чтобы обеспечить подачу надлежащего количества газа при надлежащем давлении.

Теперь большой самородок, вот почему давление газа так важно.

Если давление газа слишком высокое, газ будет течь слишком быстро. Газ течет слишком быстро и риск возгорания резко возрастает . Посмотрите на это так: например, если в печь поступает слишком много газа, печь будет генерировать больше тепла, чем она предназначена для обработки. Вентилятор и вытяжка вашей печи не смогут справиться с избыточным теплом, и вскоре он будет

над тепла. То же самое и с другими приборами! Они предназначены для работы с определенным количеством газа, если давление слишком высокое, они получат слишком много газа и не смогут работать правильно. Вещи перегреваются и ломаются, а риск неприятностей возрастает.

Вот почему в вашем доме есть регулятор, чтобы предотвратить слишком высокое давление, но если он выйдет из строя, вы должны следить и регулярно проверять и обслуживать различные системы вашего дома.

Ваши газовые системы исправны или работают нормально? Ты хоть знаешь? Возможно, пришло время вызвать лицензированного сантехника, провести осмотр и убедиться, что газовые системы вашего дома настолько безопасны, насколько это возможно! Если вы находитесь в районе Тусона, позвоните в экономную сантехнику!

Если через него или к нему течет вода, мы делаем это (и также газ!)

Автор epsОпубликовано Рубрики Сантехника

Отопительный сезон — Давление газа

В своем последнем посте я сказал, что нам нужно вернуться к отоплению. один из элементов, на который необходимо обратить внимание, — это давление газа — как давление на входе, так и давление в коллекторе. Важно понимать, что эти настройки могут иметь большое значение в том, как будет работать эта секция нагрева. Это относится как к бытовым печам, так и к набивным крышным установкам, одноступенчатому и многоступенчатому оборудованию.

Неправильное давление газа со стороны газовой рампы может привести к перегреву устройства, если оно слишком высокое. Слишком низкое давление газа может вызвать ложные блокировки датчика пламени. Аналогичным образом слишком большое количество газа на входной стороне клапана приведет к выходу из строя газового клапана или отсутствию нагрева, поскольку клапан не сможет открыться при «высоком давлении». Слишком низкое давление на входе может вызвать образование сажи в теплообменнике и привести к ложным отключениям.

Итак, каковы рекомендации по давлению на входе и в коллекторе? Что должно вход рабочий диапазон давления в газовой линии для безопасной работы печи. Давление в газовой линии ДОЛЖНО БЫТЬ не менее:

, чтобы обеспечить входное значение БТЕ, указанное на паспортной табличке, и/или номинальное давление в коллекторе, указанное на паспортной табличке, и обеспечить безопасность работы.

Давление в коллекторе теперь поможет установить правильную скорость стрельбы. В одноступенчатых агрегатах большинство давлений в коллекторе установлено на

Вы всегда должны уточнять у производителя, поскольку некоторые из них различаются, но, как правило, именно здесь большинство производителей устанавливают высокое давление воспламенения. Это основано на фактических отверстиях горелки, требующих этого давления для обеспечения номинальной мощности. На многоступенчатых установках также есть настройка для малого огня, и ее также необходимо проверить.

Итак, надеюсь, теперь вы понимаете, почему давление газа на входе и в коллекторе важно для правильной работы системы газового отопления. Итак, как мы это проверим?

Как вы можете видеть на картинке выше, вам нужно что-то, что вы можете прочитать в дюймах водяного столба (IWC), чтобы проверить правильное давление. Это может быть простой манометр с U-образной трубкой (как показано) или цифровой манометр, может быть магнелический, может быть простой манометр — все, что может показывать

.дюйма воды. Затем вы можете настроить устройство на правильное давление в коллекторе или проверить, где давление на входе поступает в клапан, в зависимости от того, с какой стороны вы подключаетесь.

Следует помнить, что на двухступенчатых газовых клапанах обычно имеется 2 регулятора давления – один для БОЛЬШОГО ПОЖАРА, а другой для МАЛОГО ПОЖАРА (см. пример ниже). Убедитесь, что вы знаете спецификации производителя по их настройке. Наиболее высокая степень возгорания будет составлять 3,5 IWC, но низкая может отличаться в зависимости от производителя. Некоторые используют 50% слабый огонь, некоторые 60% слабый огонь, а некоторые до 80% слабый огонь, поэтому важно проверить либо на бирке данных на устройстве, либо у производителя, где они должны быть установлены.
