Классификация природного газа по давлению

← предыдущая статьяПеревод единиц измерения 1 кВт, 1 ккал/ч, 1 МДж/ч, 1кВтч, 1 кПа, 1 атм, 1 мбарТаблицы единиц измерения мощности и измерения давления – конвертирование из одной системы в другую….следующая статья →Химический анализ воды для определения системы химводоподготовки в котельнойАнализ воды для ХВО, Кальций, Магний, Фтор, Мутность, Микробы мг/дм3(л). Нормативы нормы. Пример исследования Водоканалом химических показателей воды для определения системы химводоподготовки в котельной ТКУ-1,24 МВт (г.Иваново)….Классификация природного газа по давлению
Низкое давление газаСреднее давление газаВысокое давление газа II категорииВысокое давление газа I категории
1 МПа

до 0,005

от 0,005 до 0,3

от 0,3 до 0,6

от 0,6 до 1,2

1 кПа

до 5

от 5 до 300

от 300 до 600

от 600 до 1200

1 мбар

до 50

от 50 до 3000

от 3000 до 6000

от 6000 до 12000

1 бар

до 0,05

от 0,05 до 3

от 3 до 6

от 6 до 12

1 атм

до 0,049

от 0,049 до 2,960

от 2,960 до 5,921

от 5,921 до 11,843

1 кгс/см2

до 0,050

от 0,050 до 3,059

от 3,059 до 6,118

от 6,118 до 12,236

1 н/м2 (Па)

до 5000

от 5000 до 300000

от 300000 до 600000

от 600000 до 1200000

1 мм. вод. ст.

до 509,858

от 509,585 до 30591,48

от 30591,48 до 61182,96

от 61182,96 до 122365,92

Газопровод — это основа газовых сетей. Классифицировать газопроводы принято по давлению:

  • газопроводы низкого давления служат для снабжения отоплением обыкновенных граждан, небольших газовых котельных, некрупных предприятий; давления газа в них составляет до до 5кПа;
  • газопроводы среднего давления до 0,3МПа;
  • газопроводы высокого давления до 1,2МПа, которые, в свою очередь, подразделяются на I, II и III категории.

Тогда как газопроводы низкого давления служат для работы в небольших газовых котельных, газопроводы среднего и высокого давления обеспечивают теплом и горячим водоснабжением различные коммунальные и промышленные предприятия. Обычно они работают через газорегуляторные установки.

Газоснабжение осуществляется при помощи разных систем, многоступенчатых и одноступенчатых. Обычно в небольших населённых пунктах предпочтение отдаётся двухступенчатому газопроводу, а в больших городах применяются, по большей части, многоступенчатые газопроводы высокого давления. Совсем крупные потребители газа имеют возможность подключиться к ТЭЦ с помощью газорегуляторной установки или напрямую к магистрали.

Кроме того, газопроводы разного давления делятся на наземные (или наводные) и подземные (или подводные).

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
многоканальный телефон: 8 (495) 781-81-55
электронная почта: [email protected]

Вас также может заинтересовать

Зачем строить собственную мини-ТЭЦ?Зачем строить собственную мини-ТЭЦ?

Мини-ТЭЦ — это миниатюрная комбинированная электростанция, которая может стать основным источником электро- или теплоснабжения при отсутствии централизованного, полностью обеспечив потребителя нужной энергией.

Что такое деаэратор в котельной?Что такое деаэратор в котельной?

Слово «деаэрация» означает процесс освобождения жидкости от примесей — в частности, от газообразных веществ, к которым относятся кислород и углекислый газ. Деаэратор, в свою очередь, является обязательным для систем водоподготовки в котельных устройством, которое позволяет значительно продлить и улучшить их работу.

Котельная для геологических разработокКотельная для геологических разработок

Котельная для геологических разработок проектируется и создается специально для обеспечения бесперебойности технологических процессов при работе на скважинах, а также — попутно — удовлетворяет бытовые нужды проживающих на месторождениях людей.

Испытания котельныхИспытания котельных

В совокупности проведение всех четырёх видов называется эксплуатационными испытаниями котельных — их проведение позволяет гарантировать полную работоспособность установленного оборудования, его безопасность, соответствие целям и техническим характеристикам отапливаемых объектов.

Автономные котельные как выгодная замена централизованному отоплению
Классификация газопроводов по давлению | Информационный портал
Поделиться ссылкой:

На данный момент классификация газопроводов по давлению приведена в двух действующих документах: СП 62.13330.2011* Газораспределительные системы с изм. №1 и №2 ( п. 4.3, табл. 1) и «Технический регламент о безопасности сетей газораспределения и газопотребления» ( приложение №1 ).

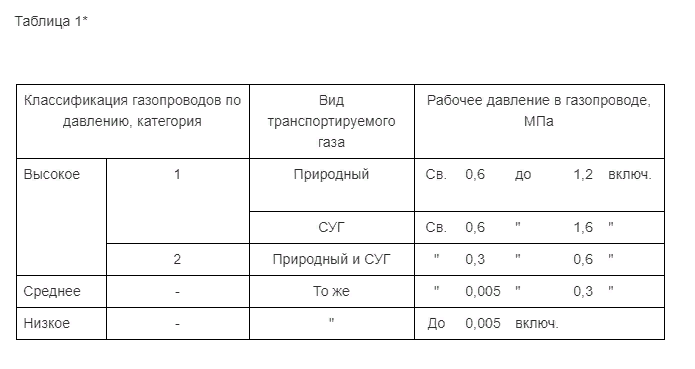

Классификация газопроводов по давлению, категория Вид транспортируемого газа Рабочее давление в газопроводе, МПа Условное обозначение газопровода на чертежах, схемах и опознавательных знаках по ГОСТ 21.609-2014
Высокое Природный Св. 1,2
1 Природный Св. 0,6   до 1,2 включ. Г4
СУГ Св. 0,6 до 1,6 вкл. Г4
2 Природный и СУГ Св. 0,3 до 06 вкл.   Г3
Среднее Природный и СУГ Св. 0,005 до 0,3 вкл. Г2
Низкое Природный и СУГ До  0,005 включ. Г1
Содержание:
Нормативные источники классификации газопроводов по давлению, краткие сведения о назначении газопроводов с различным давлением

Согласно принятым нормам проектирования объектов газоснабжения природного газа и СУГов газопроводы подразделяются на несколько категории в зависимости от давления транспортируемого газа. От правильной классификации газопровода и правильного выбора категории газопроводов

зависят все технические решения принимаемые на этапах проектирования, реконструкции, техперевооружения, строительства и ремонта объектов газоснабжения (сетей газораспределения и газопотребления).

Классификация газопроводов приведенная в этих документах в основном совпадают, за исключением того, что в «Технический регламент о безопасности сетей газораспределения и газопотребления» присутствует газопровод высокого давления 1а категории с давлением свыше 1,2 МПа.

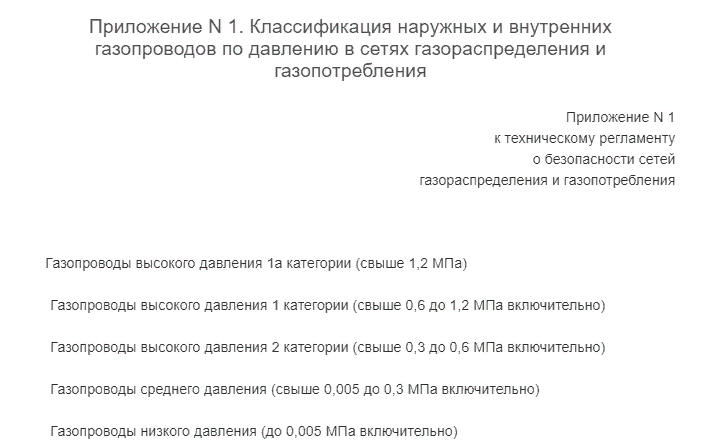

При этом пункт 4.3. из СП носит рекомендательный характер, а «Технический регламент о безопасности сетей газораспределения и газопотребления» является обязательным в полном объеме.



Поэтому принято пользоваться для газопроводов природного газа классификацией из ТР «Технический регламент о безопасности сетей газораспределения и газопотребления»:

  • Газопроводы высокого давления 1а категории — давление газа в газопроводе свыше 1,2 МПа (12 кгс/см²). Газопроводы с таким давлением предназначены для подачи газа к парогазовым и турбинным установкам на территории тепловых электростанций. Чаше всего на такие предприятия газ поступает по газопроводам высокого давления 1 категории. На территории самих предприятий предусматривают дожимные компрессорные станции для поднятия давления газа;
  • Газопроводы высокого давления 1 категории — давление газа в газопроводе свыше 0,6 МПа (6 кгс/см²) , но не больше 1,2 МПа (12 кгс/см²) включительно. Газопровод с таким давлением используется в качестве межпоселковых , а также для газоснабжения промышленных предприятий, где необходим газ с высоким давлением для технологических нужд (например см. газопровод высокого давления категории 1а). В рабочей документации используется условное обозначение газопроводов высокого давления 1 категории (ГОСТ 21.609-2014) —
    Г4
    ;
  • Газопроводы высокого давления 2 категории — давление газа в газопроводе свыше 0,3 МПа (3 кгс/см²) , но не более 0,6 МПа (6 кгс/см²) включительно. Газопроводы с таким давлением предназначены для подачи газа в черте населенного пункта к различным производственным потребителям (внутри площадочные газопроводы предприятий промышленных), а также к пунктам редуцирования газа, от которых предусматривается газоснабжение потребителей в административных, общественных и жилых зданиях. Допускается прокладка газопроводов с таким давлением внутри производственных помещений. В рабочей документации используется условное обозначение газопроводов высокого давления 2 категории (ГОСТ 21.609-2014) — Г3;
  • Газопроводы среднего давления — давление газа в газопроводе свыше 0,005 МПа
    (0,05 кгс/см²), но не более 0,3 МПа (3 кгс/см²) включительно. Газопроводы с таким давлением предназначены для подачи газа в черте населенного пункта к различным производственным потребителям, а также к пунктам редуцирования газа, от которых предусматривается газоснабжение потребителей в административных, общественных и жилых зданиях. В некоторых случаях допускается подводить газопровод с таким давлением до шкафных пунктов редуцирования, размещенных на стенах административных, общественных и жилых зданиях. Допускается прокладка газопроводов с таким давлением внутри производственных помещений. В рабочей документации используется условное обозначение газопроводов среднего давления (ГОСТ 21.609-2014) — Г2;
  • Газопроводы низкого давления — давление газа в газопроводе до 0,005 МПа (0,05 кгс/см²) включительно.  С помощью таких газопроводов предусматривается подача газа непосредственно населению на бытовые приборы или предприятиям бытового сектора. В рабочей документации используется условное обозначение газопроводов низкого давления (ГОСТ 21.609-2014) —
    Г1
    .

От выбранной категории газопровода и давления газа в газопроводах зависят следующие технические решения:

Справка: На сайте реализован сортамент труб онлайн. Программа позволяет посмотреть данные труб из которых прокладываются трубопроводы, в том числе газопроводы.



В связи с тем, что в интернете во многих источниках путается понятие охранная зона газопроводов (сетей газораспределения и газопотребления) и нормативное расстояние от газопроводов до зданий и сооружение, хотелось отдельно отметить, что охранные зоны газопроводов не зависят от давления газа в газопроводе (охранные зоны газопроводов высокого, среднего и низкого давления совпадают) и определяются Правилами охраны газораспределительных сетей. Подробнее в видео в разделе Видеоматериалы.



На сайте реализован гидравлический расчет газопроводов онлайн «ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДОВ (ГАЗОПРОВОДОВ)». В процессе расчета автоматически определяется категория газопровода в зависимости от давления. Вы можете воспользоваться ей для определения к какой категории относится ваш газопровод.

Пример труб, используемых для монтажа газопроводов,  в зависимости от давления природного газа и способа прокладки.
Классификация газопроводов по давлению Способ прокладки газопровода природного газа Материал труб,  применяемый при монтаже наружных газопроводов Пример труб, применяемых для монтажа газопроводов
высокое 1а   надземный, наземный сталь

Труба 325×12 ГОСТ 8731-74 В 20 ГОСТ 8732-78

Труба 244.5×8 ГОСТ 10705-80 В Ст3сп ГОСТ 10704-91


подземный сталь
1   надземный, наземный сталь

Труба 108×4 ГОСТ 10705-80 В Ст3сп ГОСТ 10704-91

Труба 219×6 ГОСТ 10705-80 В Ст3сп ГОСТ 10704-91

Труба ПЭ 100 SDR 9 125×14.9 ГОСТ Р 50838-2009

Труба ПЭ 100 SDR 9 280×31.3 ГОСТ Р 50838-2009

подземный полиэтилен, сталь
2   надземный, наземный сталь

Труба 57×3.5 ГОСТ 10705-80 В 10сп ГОСТ 10704-91

Труба 159×4.5 ГОСТ 10705-80 В 20сп ГОСТ 10704-91

Труба ПЭ 100 SDR 11 63×5.8 ГОСТ Р 50838-2009

Труба ПЭ 80 SDR 11 110×10 ГОСТ Р 50838-2009

подземный полиэтилен, сталь
среднее —   надземный, наземный сталь

Труба 89×4.5 ГОСТ 10705-80 В Ст3сп ГОСТ 10704-91

Труба 32×2.8 ГОСТ 3262-75

Труба ПЭ 80 SDR 11 90×8.2 ГОСТ Р 50838-2009

Труба ПЭ 100 SDR 17.6 90×5.1 ГОСТ Р 50838-2009

подземный полиэтилен, сталь
низкое


надземный, наземный сталь

Труба 57×3.5 ГОСТ 10705-80 В Ст3сп ГОСТ 10704-91;

Труба 20×2.8 ГОСТ 3262-75;

Труба 15×2.5 ГОСТ 3262-75;

Труба ПЭ 80 SDR 17.6 110×6.3 ГОСТ Р 50838-2009;

Труба ПЭ 80 SDR 17.6 160×9.1 ГОСТ Р 50838-2009;

Труба ПЭ 80 SDR 17.6 250×14.2 ГОСТ Р 50838-2009.

подземный полиэтилен, сталь

Примечание: Подробные требования к выбор труб указаны в СП 62.13330.2011*, СП 42-102-2004 и СП 42-103-2003.



Какие газопроводы являются опасными производственными объектами?
Классификация газопроводов по давлению Давление газа, МПа Класс опасности ОПО (см. примечание)
высокое 1а категории
 выше 1.2  (для СУГ выше 1,6 )
2 класс опасности ОПО
высокое 1 категории от 0,6 до 1,2 включ. 3 класс опасности ОПО
высокое 2 категории от 0,3 до 0,6 включ. 3 класс опасности ОПО
среднего давления от 0,005 до 0,3 включ. 3 класс опасности ОПО
низкого давления ниже 0,005 см. ниже

Сеть газопотребления и газораспределения попадает под критерии опасного производственного объекта при наличии оборудования, работающего под давлением природного или сжиженного углеводородного газа свыше 0,005 МПа, даже если в составе опасного производственного объекта есть оборудование, работающее под давлением природного или сжиженного углеводородного газа 0,005 МПа и ниже.

Под опасные производственные объекты не попадают системы газоснабжения предприятий, в которых отсутствуют участки и оборудование с давлением газа выше 0,005 МПа.

Примечание:

  1. В случае если в состав сети газораспределения и газопотребления входят сети различного давления, класс опасности ОПО определяется по максимальному давлению в сети.
  2. Для сетей газораспределения и газопотребления, расположенных на землях особо охраняемых природных территорий, континентальном шельфе Российской Федерации, во внутренних морских водах, в территориальном море или прилежащей зоне Российской Федерации, на искусственном земельном участке, созданном на водном объекте, находящемся в федеральной собственности, устанавливается более высокий класс опасности;
  3. Подробнее про идентификация опасного производственного объекта (ОПО).
Историческая справка

В первоначальном варианте «СП 62.13330.2011* Газораспределительные системы» в 2011-2012 годах была попытка ввести другую классификацию газопроводов, а именно газопроводы среднего давления относились к 3 категории и газопроводы низкого давления к 4 категории газопроводов.

Позже изменениями №1 к данному своду правил была попытка кардинально изменить классификацию в части газопроводов среднего и низкого давления:

В «СП 62.13330.2011* Газораспределительные системы» снова внесены изменения (Изменения №2 от 2016 года) в классификацию газопроводов и исключены противоречия с «Технический регламент о безопасности сетей газораспределения и газопотребления»!

Справочный материал
Давление газа во внутренних газопроводах
Потребители газа, размещенные в зданиях Давление газа во внутреннем газопроводе, МПа
Производственные здания, в которых величина давления газа обусловлена требованиями производства До 1,2 включ. (для природного газа) До 1,6 включ. (для СУГ)
Прочие производственные здания До 0,6 (включ.)
Бытовые здания производственного назначения отдельно стоящие, пристроенные к производственным зданиям и встроенные в эти здания. Отдельно стоящие общественные здания производственного назначения До 0,3 (включ.)
Административные и бытовые здания, не вошедшие в пункт 4 таблицы До 0,005 (включ.)
Котельные: отдельно стоящие До 0,6 (включ.)
Котельные: пристроенные, встроенные и крышные производственных зданий До 0,6 (включ.)
Котельные: пристроенные, встроенные и крышные общественных, административных и бытовых зданий До 0,005 (включ.)

классификация, виды и категории труб

Природный газ используется в быту и на производственных предприятиях. Для доставки его к месту назначения применяют трубопроводы. Важнейший показатель для них — давление газа в газопроводе. Эта характеристика определяет предельную мощность, обеспечивающую безопасную эксплуатацию системы.

Нормы и СНиПы на газоснабжение

Существуют стандарты, регламенты, санитарные правила, регулирующие газоснабжение. Это важно, так как транспортировка газа влечет за собой высокие риски для окружающей природы и человека. Основополагающим является СП62.13330.2011*, «Газораспределительные системы». В нем изложены требования по проектированию и строительству, ремонту и реконструкции сетей подачи газа.

газовый трубопровод

Стандарты ГОСТ 5542; 20448; 52087 и 27578 регламентируют качества природного газа, используемого для промышленного производства и быта населения. В СНиП 2.04.08-87*приводится давление газа в газопроводе дома или отдельной квартиры, классификация трубопроводов по давлению. Нормативный документ указывает следующие требования:

  1. Суточные нормативы потребления газа на бытовые цели (приготовление пищи, подогрев воды, отопление) составляют от 8 до 13 м3.
  2. Давление во внутреннем газопроводе не выше 0,003 МПа.
  3. Надземный газопровод не располагать в местах пешеходных и транспортных дорожек.
  4. Минимальная высота размещения газовой трубы от земли составляет 35 см.
  5. Отключающее устройство при вводе в дом размещают не выше 1,8 метра.
  6. Прокладка в доме должна быть открытой, запрещается замуровывать ее или зашивать строительными материалами.

Соблюдение требований Правил по устройству газопровода является неукоснительным.

Что такое природный газ и как его перемещают по газопроводу

Природный газ добывают из-под земли. На различных месторождениях его химический состав отличается. Эта горючая смесь на 80 % состоит из метана. Он не имеет запаха, чтобы обнаружить утечку в газовую смесь добавляют пахучие примеси, одоронты.

От места добычи метан подают по трубам. Давление в магистрали достигает 12 МПа. В систему бытового газопровода попадает через распределительную станцию, где газ очищают от примесей и снижают сжатие до 1,2 МПа. Еще одной точкой на пути движения является газорегулятор. Здесь давление в газопроводе регулируется, смесь дополнительно очищается и распределяется по потребителям.

как добывают природный газ

Классификация газопроводов по давлению

Класс газопровода определяют по степени его сжатия в трубах, для этого используют документ «Технический регламент о безопасности сетей газораспределения и газопотребления».
Классификация газопроводов по давлению имеет следующий вид:

  1. Газопроводы высокого давления, категория 1а. показатель более 1,2 МПа. Используются для доставки газа к турбинам и парогазовым установкам тепловых электростанций. Здесь используются дожимные компрессоры для повышения сжатия газа.
  2. Газопроводы высокого давления, категория 1. Показатель – не более 0,6 – 1,2 МПа. Применяются для распределения газа между жилыми поселками или для снабжения производственных предприятий. Обозначается Г4.
  3. Газопроводы высокого давления, категория 2. Показатель — 0,3 – 0,6 МПа. Это внутриплощадочные сети заводов, газораспределительные станции, осуществляющие подачу газа бытовым потребителям. Обозначается Г3.
  4. Газопровод среднего давления имеет показатели – 0,005 – 0,3 МПа. Предназначен для транспорта газа внутри населенных пунктов для производственных предприятий, к газорегуляторам, распределяющим продукт между жилыми, общественными и административными потребителями. Имеет обозначение Г2.
  5. Газопроводы низкого давления характеризуются давлением менее 0,005 МПа. Обеспечивают – жилье, больницы, рестораны и прочие объекты бытового назначения. Обозначение — Г1.

Виды газопроводов могут различаться по месту прокладки – надземные, подземные, надводные, а так же по техническому назначению – бытовые и производственные.

Таблицы соотношения единиц измерения

Более наглядное и подробное понятие о категориях газопроводов получим из таблицы 1.

Таблица 1.

Единица измерения Показатели давления газа
Низкое Среднее Высокое 2 кат. Высокое 1 кат
МПа до 0,005 от 0,005 до 0,3 от 0,3 до 0,6 от 0,6 до 1,2
кПа до 5,0 от 5 до 300 от 300 до 600 от 600 до 1200
мбар до 50 от 50 до 3000 от 3000 до 6000 от 6000 до 12000
бар до 0,05 от 0,05 до 3 от 3 до 6 от 6 до 12
атм до 0,049 от 0,049 до 2,96 от 2,960 до 5,921 от 5,921 до 11,843
кгс/см2 до 0,050 от 0,5 до 3,059 от 3,059 до 6,118 от 6,118 до 12,236
н/м2 (Па) до 5000 от 5000 до 300000 от 300000 до 600000 от 600000 до 1200000

Здесь приведены показатели в различных системах измерения, которые часто используются в технической и нормативной литературе.

Распределительные и регулирующие установки

Газоснабжающая система состоит из следующих элементов:

  • газопровода высокого, среднего и низкого давления;
  • станций распределения газа ГРС, пунктов ГРП и установок управления;
  • автоматической системы контроля;
  • службы диспетчера;
  • эксплуатационной службы.

регулирующая установка

Природный газ транспортируется до места потребления, давление в магистральном газопроводе изменяется от 6 до 12 атм. На газораспределительной станции города его снижают автоматическими регуляторами до 3 атм. Включенная в систему автоматическая защита препятствует увеличению показателя выше нормы. ГРС распределяет газ по сетям потребителей.

Газопроводы низкого давления доставляют и распределяют газ к жилым и общественным зданиям (0,03 атм) и предприятиям бытового обслуживания (0,05 атм). В данном случае регуляторы не используются. По газопроводам высокого и среднего давления газ подается к промышленным и коммунальным потребителям. Здесь для снижения давления применяются ГРУ и ГРП, после которых оно снижается до 3 атм.

Для отключения участков газопровода устанавливают задвижки. Они необходимы на входе и выходе из газораспределительных пунктов, ответвлениях к отдельным районам города, при пересечении магистралей и путепроводов. Их размещают в канализационных колодцах, защищают от доступа посторонних людей.

Давление в газопроводе жилого дома

Чтобы обеспечить комфортный образ жизни в коттедже, потребуется от 6 до 13 м3 газа или давления 0,05 атм. Для здания большего объема, где установлен мощный отопительный котел, это значение может увеличиваться.

Читайте также:

регулирующая установка

Как спрятать газовую трубу на кухне: 10 вариантов с фото, идей декорации газопровода
Вопрос о том как спрятать газовую трубу на кухне и создать на кухне стильный и уютный интерьер волнует многих владельцев квартир. Известный факт, что с газовыми коммуникациями следует обращаться с…



До регулятора, расположенного на вводе в здание, допустимое сжатие до 3 атм, это зависит от расстояния до газораспределительного пункта, при прохождении от которого возникают потери. Давление в газовой трубе в квартире составляет 0,03 атм.

газораспределительный пункт

Среднее или низкое давление, какое лучше

Ранее для обеспечения частных домовладений использовался газ, сжатый до 0,3 атм.. Это исключало необходимость установки дорогого понижающего регулятора на вводе в здание. При использовании современных сантехнических установок, требующих высокой мощности для работы, последний на улице дом не получит достаточного количества газа.

Отопительные котлы работают бесперебойно в холодный период и требуют для функционирования средний показатель давления, иначе их работа прекращается.

При появлении проблем с газоснабжением помогут комбинированные котлы, работающие на различном топливе.

Газопровод низкого давления (предел 0,005 МПа), используют в небольших поселках с малым числом потребителей. Превышение показателя сжатия газовой смеси приведет к повреждению трубопровода.

Требования к выбору труб

прокладка газопровода

Для транспортировки газа используются ,  стали, меди и . Технические условия по их изготовлению оговорены в соответствующих ГОСТ. Наиболее используемые материалы для бытового газопровода – водогазопроводные трубы. Предназначены для внутренних и наружных сетей сжатием до 1,6 МПА, условный проход 8 мм. Возможно применение металлопластиковых изделий из полиэтилена марки PE-RT.

Подземные газопроводы допускается выполнять из полиэтиленовых материалов с каркасом из металлической сетки и синтетических волокон, металлопластиковых изделий.

Для трубопроводов высокого и среднего давления применяют больших диаметров.

Материал труб и выбирают с учетом давления газа, температуры наружного воздуха в местах прокладки, наличия грунтовых вод и вибраций.

Расчет газопровода высокого давления

Расчет сводится к определению в зависимости от перепадов давления и различных режимов работы.

Порядок расчета следующий:

  1. Давление на входе соответствует данным работы ГРС, в точке потребления определяется характеристиками приборов потребления. Каждое направление разветвленной сети рассчитывается отдельно.
  2. Выбираем самую удаленную точку, измеряем расстояние L.
  3. Далее с помощью методики гидравлического расчета (СП 42-101-2003) находим необходимый диаметр трубы.

Процесс выполнения сложный, применяется при проектировании газопроводов специалистами-проектировщиками. В настоящее время используют специальные компьютерные программы, упрощающие процесс.

Можно выбрать онлайн-калькулятор, позволяющий произвести упрощенный расчет газовой сети для частного дома. Вводим исходные данные:

  • давление в сети, в нашем случае 0,005 МПа;
  • расстояние до самой дальней точки потребления;
  • норму расхода газа, для частного дома 5 м3/час.

На выходе получим диаметр трубы, необходимой для обеспечения требуемого давления. Потери для наружного трубопровода составляют: до стояка 25 линейных единиц, на стояках – 20. Для внутренней разводки принимают 450 линейных потерь на 1-2 м длины.

Для газопровода важно такое понятие, как охранная зона. Ее величина определяется степенью сжатия газа в трубе. Для трубопроводов разного назначения имеет следующий вид:

  • магистралей 1 категории составляет 10 метров;
  • для 2 категории – 7 метров;
  • среднего давления газопровод– 4 метра;
  • для внутри поселковых сетей, давлением до 0,05 атм – 2 метра.

В пределах охранной территории нельзя проводить земляные работы, осуществлять строительство зданий и других сооружений.

Как происходит транспортировка природного газа

Просмотров: 1 769

Распределительные газопроводы и их классификация – Что такое Распределительные газопроводы и их классификация

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений.

ИА Neftegaz.RU. В системах газоснабжения в зависимости от давления транспор­тируемого газа различают:
  • газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа),
  • газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа),
  • газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа),
  • газопроводы низкого давления (рабочее давление газа до 0,005 МПа).

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений.

При этом от общей протяженности распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% – на газопроводы среднего и высокого давлений.

Газопроводы низкого давления служат для подачи газа к жилым домам, общественным зданиям и коммунально-бытовым предприятиям.

Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия.

По газопроводам высокого давления газ поступает через газораспределительные установки (ГРУ) на промышленные предприятия и газопроводы среднего давления.

Связь между потребителями и газопроводами различных давлений осуществляется через ГРП и ГРУ и ГРШ.

В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные).

В зависимости от назначения в системе газоснабжения газопроводы подразделяются нараспределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.

Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов – вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.

Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.

Вводным газопроводом (газопровод – ввод) считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.

Межпоселковыми являются распределительные газопроводы, проложенные между населенными пунктами и связывающие газопроводы различного назначения между собой.

Внутренним газопроводом считают участок от газопровода-ввода (вводного газопровода) до места подключения газового прибора или теплового агрегата.

В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).

Различают также трубопроводы с сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ), при криогенных температурах.

По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные.

В тупиковых газовых сетях газ поступает потребителю в одном направлении, т. е. потребители имеют одностороннее питание.

В отличие от тупиковых кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по 2м или нескольким линиям.

Надежность кольцевых сетей выше тупиковых.

При проведении ремонтных работ на кольцевых сетях отключается только часть по­требителей, присоединенных к данному участку.

В систему газоснабжения входят распределительные газопроводы всех давлений, газораспределительные станции (ГРС), газорегуляторные пункты и установки.

Все элементы систем газоснабжения должны обеспечивать надежность и безопасность подачи газа потребителям.

В зависимости от числа ступеней и давления газа в газопроводах, системы газоснабжения городов и населенных пунктов делятся на одно-, двух-, трех- и многоступенчатые.

Одноступенчатые системы газоснабжения обеспечивают подачу газа потребителям по газопроводам только одного давления, как правило, низкого (рис.5.1 )


Двухступенчатые системы газоснабжения (рис.5.2) обеспечивают распределение и подачу газа потребителям по газопроводам среднего и низкого или высокого и низкого давлений.

Трехступенчатая система газоснабжения позволяет осуществлять распределение и подачу газа потребителям по газопроводам низкого, среднего и высокого давлений.

Многоступенчатая система газоснабжения предусматривает рас­пределение газа по газопроводам высокого I категории (до 1,2 МПа), высокого II категории (до 0,6 МПа), среднего (до 0,3 МПа) и низкого (до 500 даПа) давлений.

Выбор системы газоснабжения зависит от характера планировки и плотности застройки населенного пункта.


Устройство подземных распределительных газопроводов.

Система газоснабжения должна быть надежной и экономичной, что определяется правильным выбором трассы газопровода, который зависит от расстояния до потребителя, ширины проездов, вида дорожного покрытия, наличия вдоль трассы различных сооружений и препятствий, а также от рельефа местности.

Минимальная глубина заложения газопроводов должна быть не менее 0,8 м.

В местах, где не предусматривается движение транспорта, глубина заложения газопровода может составлять 0,6 м.

Расстояние от газопровода до наружной стены колодцев и камер подземных сооружений должно быть не менее 0,3 м.

Допускается укладка 2х и более газопроводов в одной траншее на одном или разных уровнях.

При этом расстояние между газопроводами в свету должно быть достаточным для их монтажа и ремонта.

Расстояние по вертикали между подземными газопроводами всех давлений и другими подземными сооружениями и коммуникациями должно составлять:

  • при пересечении водопровода, канализации, водостока, каналов телефонных и теплосети — не менее 0,2 м,
  • электрокабелей и телефонных бронированных кабелей — не менее 0,5м,
  • электрокабелей маслонаполненных (на 110-220 кВ) — не менее 1,0 м.

Допускается уменьшать расстояние между газопроводом и электрокабелем при прокладке их в футлярах.

При этом концы футляра электрокабеля должны выходить на 1 м по обе стороны от стенок пересекаемого газопровода.

При пересечении каналов теплосети, коллекторов, туннелей, каналов с переходом над или под ними следует предусматривать прокладку газопровода в футляре, выходящем на 2 м в обе стороны от наружных стенок пересекаемых сооружений, а также проверку физическими методами контроля всех сварных стыков в пределах пересечения и на расстоянии 5 м в стороны от наружных стенок этих сооружений.

Запорную арматуру и конденсатосборники на газопроводах устанавливают на расстоянии не менее 2 м от края пересекаемой коммуникационной системы или сооружения.

Газопроводы в местах прохода через наружные стены зданий заключают в футляры диаметром не менее чем на 100-200 мм больше диаметра газопровода.

Давление природного газа в бытовой сети

» Электирика

Давление газа в газопроводе дома

Классификация газопроводов по давлению

Для любого трубопровода, максимальное внутреннее давление является одной из ключевых характеристик. Данный показатель помогает установить предел мощности трубопровода (максимальный объем прокачиваемого материала за единицу времени), его уровень надежности, а так же и уровень опасности и потенциального риска (чем более высокое давление внутри трубопровода, тем больше потенциальной угрозы он несет).

Все вышесказанное в полной мере относится и к газопроводам. Классификация газопроводов по давлению тесно связана с их назначением. Так как газопровод является потенциально опасным объектом, строительство газопровода с давлением, превышающим необходимое для данных целей, является серьезным нарушением, чреватым большими рисками.

Принятая в России классификация такова:

  • Категория высокого давления I-а. Давление газа составляет более чем 1,2 МПа (1 мега паскаль – 9,8 атмосфер). Используются для подведения газа к парогазовым и турбинным установкам на территории тепловых электростанций.
  • Категория высокого давления I. Давление составляет: 0,6 – 1,2 Мпа. Используются для транспортировки газа к газораспределительным пунктам. Напрямую к потребителям (промышленным, естественно) газопроводы такого давления могут быть подключены только в исключительных случаях.
  • Категория высокого давления II. Давление составляет: 0,3 – 0,6 МПа. Применяются для газораспределительных пунктов внутри городской черты, а так же для подачи газа промышленным потребителям.
  • Категория среднего давления III. Давление составляет: 5 КПа – 0,3 Мпа. Используются для подведения газа к газораспределительным пунктам, расположенным непосредственно на зданиях жилых домов либо вблизи них.
  • Категория низкого давления IV. Давление допускается до 5 КПа. С помощью таких газопроводов осуществляется подача газа непосредственно населению или предприятиям бытового сектора.

Классификация газопроводов по давлению так же тесно связана с иными типами классификации.

Подскажите, какое давление в магистрали бытового газа?

Например, то или иное рабочее давление может требовать особого местоположения, особой конструкции соединений труб и т.д.

При подводе газа к промышленному объекту (особенно, в случае нового строительства) чрезвычайно важно правильно рассчитать потребность в газе и подобрать оптимальные параметры газопровода, в частности – рабочее давление.

Часто случается, что на крыше жилого дома установлена антенна сотовой сети

Раздел: Классификация газопроводов природного газа. СНиП 42-01-2002, Газораспределительные системы:

Классификация газопроводов природного газа. СНиП 42-01-2002, Газораспределительные системы:

Наружный газопровод – подземный, надземный и (или) надземный газопровод, проложенный вне зданий до наружной конструкции здания.

Внутренний газопровод – газопровод, проложенный от наружной конструкции здания до места подключения расположенного внутри зданий газоиспользующего оборудования.

Газоиспользующее оборудование – оборудование, использующее газ в качестве топлива.

Газовое оборудование – технические изделия полной заводской готовности (компенсаторы, конденсатосборники, арматура трубопроводная запорная и т.д.), используемые в качестве составных элементов газопроводов.

Классификация газопроводов (природный газ) по приборному давлению (МПа)

— высокого давления 1 кат. – Св.0,6 до 1,2 включительно, МПа

— высокого давления 2 кат.

– Св.0,3 до 0,6 включительно, МПа

— среднего давления – Св.0,005 до 0,3 включительно, МПа

— низкого давления – До 0,005 включительно, МПа — обычный бытовой газопровод. Абсолютное давление практически не отличается от 1 атм.

Какое давление газа в трубопроводах домов России?

Евгений Салтыков Искусственный Интеллект (128011) 2 года назад

Для систем газоснабжении городов и других населенных пунктов установлены следующие категории давления газа в газопроводах: низкое — не более 0,05 кгс/см2 среднее — более 0,05 до 3,0 кгс/см2 высокое — более 3 до 6 кгс/см2 высокое — от 6 до 12 кгс/см2.

В зависимости от максимального рабочего давления газа внутренние газопроводы подразделяются на газопроводы низкого, среднего и высокого давления.

Газопроводы низкого и среднего давления прокладывают внутри зданий из водогазопроводных труб (ГОСТ 3262—62), газопроводы высокого давления до 6 кгс/см2 — из электросварных труб (ГОСТ 10704—63 и 10705—63) газопроводы высокого давления до 12 кгс/см2 — из электросварных прямошовных труб (ГОСТ 10704—63 и ГОСТ 10706—63) и бесшовных горячекатаных труб (ГОСТ 8731—74 и ГОСТ 8733—74). Для защиты от коррозии внутренние газопроводы после их испытания на прочность и плотность окрашивают снаружи масляной краской за два раза.

Для газоснабжения жилых и общественных зданий, детских и лечебных учреждений, учебных заведений и предприятий общественного питания применяют газ низкого давления. Для газоснабжения промышленных предприятий используют газ давлением до 6 кгс/см2 и только при технико-экономическом обосновании может быть использован газ давлением до 12 кгс/см2.

В небольших городах прокладывают газовую сеть низкого давления. В больших городах, где имеется газовая сеть высокого давления, газ из этой сети последовательно поступает в сеть среднего давления, откуда направляется в районные или квартальные регулятор-иые станции, которые снижают давление газа до 300 мм вод. ст. и ниже и направляют газ в сеть низкого давления.

Остальные ответы

Источники: http://www.hugebuilding.ru/klassifikacziya-gazoprovodov-po-davleniu.html, http://www.dpva.info/Guide/GuideTechnologyDrawings/NaturalGasSupply/GasDistributionNaming/, http://otvet.mail.ru/question/82590840

Комментариев пока нет!

Низкое давление газа в газопроводе. Давление в газопроводе. Устройство ГРП и классификация газопроводов

Каждый человек заинтересован в безопасности жизни, как своей, так и близких ему людей. Однако за безопасность отвечают организации, которые не только спасают, но и принуждают домовладельцев к принятию превентивных мер безопасности.

Что такое природный газ

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде. Состав разнообразен, но всегда преобладает метан (от 80 до 100%).

Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компоненты природного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы.

Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Давление газа в газопроводе жилого дома

Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.

Есть еще одна характеристика , в соответствии с которой газопровод делится по категориям – это давление газа в системе. Для газоснабжения городов и других поселений оно бывает:

  • низким — до 0,05 кгс/см 2 ;
  • средним — до 0,05 до 3,0 кгс/см 2 ;
  • высоким — до 6 кгс/см 2 ;
  • очень высоким — до 12 кгс/см 2 .

Такая разница в давлении обусловлена предназначением данной части газопровода. Больше всего давления в магистральной части системы, меньше – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.

Газопроводы с высоким и очень высоким давлением предназначены для перемещения газа между населёнными пунктами или для промышленных предприятий с большой потребностью в энергии. Низкое и среднее давление рассчитано на бытового потребителя.

В жилые дома подаётся газ с низким давлением, то есть до 0,05 кгс/см 2 .

Газификация частного сектора – сегодня норма жизни, хотя каких-то десять лет назад об этом многие могли только мечтать. Однако использование газа большим кругом потребителей вызывает ряд проблем, о которых следует знать заранее. Эти знания пригодятся вам при выборе жилья или покупке дорогостоящих газовых котлов и прочего оборудования, потребляющего голубое топливо.

1 Газовые вены – как циркулирует газ по системе?

Прежде, чем газ загорится голубым пламенем на вашей кухонной плите, он проходит сотни и тысячи километров по газопроводам. Самой главной артерией газотранспортной системы является газовая магистраль. Давление в таких магистралях очень большое – 11,8 МПа, и совершенно не подходит для частного потребления.

Однако уже в газораспределительных станциях (ГРС) происходит снижение давления до 1,2 МПа. Кроме того, на станциях происходит дополнительная очистка газа, ему придается специфический запах, который ощутим человеческим обонянием. Без одоризации – так называется этот процесс – мы бы не ощущали наличие газа в воздухе при его утечке, поскольку сам по себе метан не имеет ни цвета, ни запаха. Для придания запаха зачастую используют этантиол – даже если в воздухе будет находиться одна часть этого вещества на несколько десятков миллионов частей воздуха, мы почувствуем его наличие.

Из газораспределительных станций путь газа пролегает к газорегуляторным пунктам (ГРП). Эти пункты фактически и являются точкой распределения голубого топлива между потребителями. На ГРП автоматическое оборудование контролирует давление и распознает потребность в его повышении или понижении. Также на газорегуляторных пунктах происходит еще один этап фильтрации газа, а специальные приборы регистрируют степень его загрязнения до и после очистки.

2 Низкое или среднее – какое давление лучше?

Раньше большинство жилых домов снабжались газопроводом низкого давления (0.003 МПа), поскольку магистраль со средним давлением (0.3 МПа) требует более масштабных монтажных работ и закупки специального оборудования, которое снижает давление непосредственно на входе газа в трубы внутри дома.

Однако с ростом количества потребителей в газопроводе низкого давления топлива может попросту не хватать на всех – особенно это становится заметно зимой, когда большинство включает на полную мощность газовые котлы. В системе со средним давлением такая проблема практически исключена. Следует учитывать и высокие требования современных . При недостаточном давлении многие агрегаты в лучшем случае выдают меньшую мощность, чем указал производитель, а в худшем случае – отключаются до момента появления нужного давления в системе.


Приобретать дорогостоящие котлы потребителям низкого давления – все равно, что выбрасывать деньги на ветер, поскольку такая покупка себя совершенно не оправдает. Решать проблему с перебоями газа приходится самим потребителям. Как вариант, можно приобрести комбинированный , который можно загружать твердым топливом во время отсутствия или слишком низкого давления газа. На кухне же можно пользоваться баллоном со сжиженным газом, установив одну конфорку под такой тип топлива.

При повышенном давлении ситуация ничуть не лучше – если в домах не установлены распределительные аппараты, повышается риск возникновения аварийных ситуаций. Поскольку газ с низким давлением считается более безопасным, его использование предписано в общественных учреждениях, таких как школы, детсады, больницы, а также заводы и предприятия различного типа, где газ используют в целях отопления. Также газовые магистрали с низкими показателями прокладывают в небольшие населенные пункты.


В крупных городах с высоким социальным статусом прокладывают газопровод с высоким давлением. Решение об этом принимают, исходя не только из количества потребителей, но и из их финансовой возможности оплатить приобретение более дорогостоящего и мощного оборудования. По большому счету, потребители не выбирают, каким газопроводом пользоваться, разве что только при выборе места жительства.

3 Отличие газопроводов по типу прокладки

Газовая магистраль может быть проложена разными способами. Чаще всего сегодня используют кольцевой способ прокладки и тупиковый. В случае с тупиковой сетью газ поступает к пользователю только с одной стороны, тогда как в кольцевой магистрали газ поступает с двух сторон и движется дальше по типу замкнутого кольца.


Какое давление газа в газопроводе жилого дома – нормы и СНиП газоснабжения

Какой газ используется в жилых домах

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.

Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Какое давление газа в газопроводе жилого дома

Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.

Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:

  • низким — до 0,05 кгс/см2;
  • средним — до 0,05 до 3,0 кгс/см2;
  • высоким — до 6 кгс/см2;
  • очень высоким — до 12 кгс/см2.

Газопроводы с высоким и очень высоким давлением предназначены для перемещения газа между населёнными пунктами и для промышленных предприятий. Низкое и среднее давление рассчитано на бытового потребителя. В жилые дома подаётся газ с низким давлением, то есть до 0,05 кгс/см2.

Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.

Нормы потребления газа на отопление дома

Ограничения в потреблении коммунальных услуг могут проявляться в минимальных тарифах, допустимой мощности и нормах отпуска ресурса. Необходимость в существовании норм появляется там, где отсутствуют счётчики учёта.

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

  1. приготовления еды в расчёте на 1 человека в месяц;
  2. подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
  3. индивидуальное отопление жилых помещений и хозяйственных построек;
  4. на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

Нормирование использования газа на обогрев хозяйственных построек производится в кубометрах газа на 1 мобъема отапливаемого помещения. В РФ норма расхода газа на отопление проводиться с учётом региональных особенностей, поэтому они формируются и устанавливаются в региональных органах власти. В среднем на 2015 год в жилых одноэтажных одноквартирных домах норма газа на отопление колеблется от 40 до 567,0 мв месяц.

СНиП газоснабжения жилых домов

Газоснабжение должно быть безопасным, что зафиксировано в документе под названием «строительные нормы и правила» (СНиП). Существует такой СНиП и отдельно для системы газификации одноквартирных домов.

Требования СНиП в этой области сводятся к следующему:

  1. Потребление газа определяется следующими показателями: на приготовление пищи с использованием газа — 0,5 мв сутки; на горячую воду, производимую газовым водонагревателем — 0,5 м3 в сутки; на отопление от газового отопительного аппарата — 7 — 12 м3 в сутки.
  2. Давление газа в пределах внутреннего газопровода индивидуального жилого дома не может превышать величины в 0,003 МПа.
  3. Надземные газопроводы на участке жилого дома должны располагаться там, где нет проезда транспорту и проходу людей. Они размещаются в высоту не менее чем на 0,35 м от земли до нижней части трубы.
  4. При вводе в дом газовая труба низкого давления оборудуется отключающим устройством, размещённом на высоте до 1,8 м от земли.
  5. Расстояние между трубопроводами, размещёнными в непосредственной близости к газопроводу, должно обеспечивать возможность доступа для целей ремонта и обслуживания.
  6. Любые газовые хранилища следует вкапывать в грунт на глубину, определяемую расстоянием в 60 см от поверхности до резервуара, если зимой земля промерзает, и в 20 см, если промерзания нет. Если хранилища устанавливаются там, где уровень грунтовых вод не позволяет их закапывать, то резервуары нужно изолировать от воды и обеспечить их неподвижность. Газопровод низкого давления проводится под землёй, за исключением ситуации многолетней мерзлоты.
  7. Внутри дома газопровод должен быть открытым. Иное допускается только в том случае, если газовые трубы размещены вблизи специальной вентиляции, и закрыты щитами, которые снимаются без специальных работ и приспособлений.
  8. Там, где пересекаются строительные конструкции, газопровод помещается в специальные футляры. Их концы должны быть размещены не менее чем на 3 см от пола. Трубы не должны соприкасаться с футляром (зазор в 5 см). Эти 5 см должны быть закрыты эластичными материалами.
  9. Отключающие устройства размещаются перед счетчиками и потребляющими газ устройствами.
Руководство по покупке лучшей мойки высокого давления для газа

Gas Pressure Washer Guide Сегодня вы узнаете все, что нужно знать о мойках высокого давления…

… Лучшие бренды, модели и 3 лучших мойки высокого давления для большинства людей.

Давайте начнем.

Газовые моечные машины дороже, чем электрические, но они имеют 3 основных преимущества:

  1. Они мощнее
  2. Они более долговечны
  3. Они больше подходят для рабочих мест и отдаленных районов, так как не требуется розетка.

По этим причинам энергетическое оборудование, работающее на газе, всегда было и остается идеальным выбором для подрядчиков и профессионалов. Тем не менее, с годами разрыв между газом и электричеством сократился, и теперь вы можете получить надежную газовую шайбу для бытового использования по цене, близкой к той же цене, что и у электромобиля средней грузоподъемности верхнего диапазона.

Если у вас уже есть газонокосилка, бензопила или другое газоэнергетическое оборудование, то имеет смысл приобрести газовую шайбу под давлением.

Что нужно искать в газовой стиральной машине и что нужно помнить о

Мойки высокого давления имеют двигатели внутреннего сгорания.Двигатель весит не менее 25 фунтов (общий вес большинства электрических стиральных машин). Таким образом, самая очевидная вещь о газовом стиле – они больше. Большинство из них имеют встроенное хранилище для пистолета давления и запасных форсунок. Они имеют как тачку, так и ручную тележку и поставляются с различными размерами и стилем шин.

Объем двигателя и мощность очистки

  • Мощность очистки = Давление воды (PSI) x Расход воды (GPM)

Размеры двигателей газовых моечных машин определяются в кубических сантиметрах (куб. См).Измерение описывает объем камеры сгорания. Чем больше число, тем мощнее двигатель. Чем мощнее двигатель, тем выше PSI.

Насос обычно описывается расходом в галлонах в минуту.

Пример 2 устройств с одинаковой мощностью очистки, но с разным PSI и GPM:

Блок 1:

  • 3100 фунтов / кв. Дюйм x 3 гал / мин = 9300 чистящих силовых агрегатов

Блок 2:

  • 4000 фунтов на квадратный дюйм х 2.325 галлонов в минуту = 9300 чистящих силовых агрегатов

электрический или ручной стартер

Небольшие двигатели внутреннего сгорания поставляются с электрическими или ручными стартерами (или с обоими). Двигатели с электростартером дороже.

Горячая вода / холодная вода

Стиральные машины с горячей водой поставляются с нагревательным элементом / бойлером для нагрева воды на 140 F (50 C) выше ее текущей температуры. Горячая вода легко проникает сквозь жесткие пятна и ломает твердые соединения, чтобы легко очистить.Подумайте об этом: именно поэтому ваша посудомоечная машина использует такую ​​горячую воду для чистки посуды.

Каркасная конструкция

Более крупные и мощные агрегаты занимают позицию тачки, чтобы освободить место для двигателя и насоса большего размера. Рама сварная стальная и должна включать в себя виброизолятор двигателя.

Прочность шин

Ищите сверхпрочные пневматические шины.

Хранение бензина

Перед хранением мойки высокого давления на зиму обязательно опорожните бензобак или добавьте в него стабилизатор.

Сезонное изменение погоды приводит к ухудшению запасов бензина, что может вызвать проблемы с воспламенением в камере сгорания двигателя мойки высокого давления. Используйте свежий бензин, если вы не использовали свою машину с прошлого сезона. Как правило, бензин следует хранить в течение 3-4 месяцев в вашем гараже в канистре.

Прямой привод и насос с ременным приводом

Существует два способа управления насосом высокого давления: прямой и ременный.У обоих есть свои плюсы и минусы, вот они:

  • Прямой привод – Компактный и более доступный, но при длительном (4+ часа / сутки) безостановочном использовании может привести к перегреву двигателя. Также имеет тенденцию вибрировать и вызывать больше шума.
  • Belt Drive Schematic Pressure Washer Ременный привод – Требуется больше места для размещения ремня, а добавление ремня означает больше обслуживания и меньшую эффективность. Однако это снижает обороты и, поскольку ремень поглощает вибрацию, улучшает срок службы насоса и двигателя.Это также позволяет устройству работать при более низкой температуре и не перегреваться даже при длительном использовании (8 часов в день).

Лучшие марки газовых электростанций

Симпсон

Моечная машина высокого давления Simpson доминирует на рынке бытовых газовых моечных машин. Проще говоря: они делают доступные, мощные и надежные устройства. В 2009 году они заключили сделку с The Black & Decker Corp (владельцами торговой марки DeWalt) на производство и продажу своих шайб под маркой DeWalt.Да, это означает, что шайбы DeWalt и Simpson абсолютно одинаковы. Фактически, они сделаны на одной сборочной линии в Декейтер, штат Арканзас.

Generac

Generac имеет долгую историю на рынке бытового энергетического оборудования. Они первыми выпустили на рынок генераторы небольшого размера для домашнего использования. Сегодня они также предлагают стиральные машины.

Уникальным аспектом шайб Generac является то, что они делают все свои двигатели. Симпсон и соавт. используйте двигатели Honda, Kohler или Subaru.Это дает Generac уникальный контроль над дизайном своих подразделений. Им нравится хвастаться, что их двигатели специально созданы для нужд клиентов.

NorthStar

NorthStar – это торговая марка Northern Tool + Equipment. Бренд появился на рынке в 1991 году и с тех пор стал известным, имеет высокое качество и большую ценность.

Их газовые моечные аппараты бывают в стиле холодной или горячей воды, и самый доступный вариант стоит $ 549. Все они используют двигатели Honda GC или GX или Briggs и Stratton Vanguard.

Ryobi

Ryobi предлагает 6 различных газовых моечных машин мощностью от 2900 фунтов на квадратный дюйм до 3600 фунтов на квадратный дюйм. У них есть двигатель Honda или двигатель марки Ryobi. Их опция на 3000 PSI, 2.3 GPM является самой популярной, как и модель с двигателем Honda GC.

BE

BE – это бренд, который зародился в Абботсфорде, Канада, и теперь распространился по всему миру, продавая мойки высокого давления, водяные насосы, компрессоры и генераторы. Все мойки высокого давления имеют двигатели Honda с более дорогими машинами, имеющими коммерческие двигатели GX.Они предлагают 50 различных моделей газовых моечных аппаратов вплоть до машины с расходом до 8 галлонов в минуту с 3000 – 5000 PSI.

Briggs & Stratton

Briggs & Stratton – крупнейший в мире поставщик небольших двигателей для силовой техники, уступающий Honda в общем объеме продаж небольших двигателей. Они предлагают 113 различных моделей моек высокого давления газа в диапазоне от 2200 фунтов на квадратный дюйм, 1,9 галлонов в минуту до 3700 фунтов на квадратный дюйм, 4,2 галлонов в минуту.

Pressure Pro

Если вы являетесь подрядчиком, который имеет шансы на стирку под давлением, если вы использовали устройство, изготовленное Pressure Pro.Большинство навесных и коммерческих агрегатов – это Pressure Pro. Они стоят более 750 долларов во всех случаях.

Мощность и Цена

То, что вы получаете ниже $ 300

Существует всего несколько совершенно новых газовых моечных аппаратов, которые продаются менее чем за 300 долларов. Они из Женерака и являются подразделениями средней грузоподъемности.

Что вы получаете за диапазон цен $ 300 – $ 500

Это самая популярная линейка газовых моечных машин – тяжелые агрегаты, как правило, попадают в этот диапазон.Эти блоки в 2 и 3 раза превышают чистящую мощность обычных электрических шайб.

Более 500

Большинству не нужна такая мощная мойка высокого давления. Но если вы это сделаете, вы получите премиум-блок с огромным потенциалом. Примером устройства в данной категории являются модели на 4000 фунтов на квадратный дюйм и 4 галлона в минуту с давлением Pro с 13-сильным двигателем GX390 Honda и поршневым насосом CAT tiplex. Это стоит $ 1379.

Типичная гарантия

Когда дело доходит до газовых очистителей, гарантии являются довольно стандартными по всем направлениям.Двигатели имеют 2-летнюю ограниченную гарантию. А у остального аппарата есть 1 год. В некоторых случаях такие вещи, как шланг, пистолет давления и сопла покрыты только в течение 90 дней.

Ограниченная гарантия означает, что они гарантируют, что устройство «не имеет дефектов материала и изготовления изготовителя». Поэтому, если ваша машина сломается и вы передадите ее авторизованному дилеру, дилер решит, сломали ли вы ее или это был дефект, вызванный плохим изготовлением, качеством изготовления или использованными материалами.

Самое доступное – средне-нагнетательная моечная машина высокого давления

1) Generac SpeedWash

Generac 7019 OneWash 3100 PSI Top Pressure Washer Это одна из самых доступных газовых моечных машин среднего давления, это Generac SpeedWash с 2900 PSI и 2.4 гал / мин

Причина, по которой он является наиболее доступным, заключается в том, что он на самом деле является наименее мощным газовым агрегатом на рынке. Это сопоставимо по цене с самыми дорогими жилыми электрическими блоками Karcher.

Generac – известная марка моек высокого давления, а также портативных и резервных генераторов. Они производят и проектируют собственные двигатели и насосы. Людям нравится этот агрегат из-за его шин большого диаметра и вертикального, легкого перемещения по дизайну. Это отличная машина начального уровня, чтобы иметь по всему дому.Отлично подходит для любых работ, поскольку поставляется с быстроразъемными насадками для изменения давления воды, попадающего на очищаемые поверхности.

Смотрите полную спецификацию здесь …

Best Value – Высоконапорная мойка высокого давления газа

1) Симпсон PowerShot 3200 фунтов на квадратный дюйм 2,8 гал / мин

Simpson PS3228-S 3200PSI Gas Pressure Washer Я много говорил о Simpson PowerShot, потому что он предлагает большую ценность. За эти деньги вы получаете трехплунжерный поршневой насос и коммерческий двигатель Honda GX200 с топливным баком объемом 3,1 л, что позволяет вам 2-3 часа непрерывной мойки.

Как вы можете видеть, он имеет большие пневматические шины для облегчения передвижения по местности. Трудно увидеть из изображения продукта, но эта машина довольно компактна и скромна. Это определенно меньше вашей тачки с точки зрения необходимого места для хранения.

По сравнению с самым доступным сверхмощным двигателем это примерно в 2 раза дороже. Но в перспективе он также может похвастаться на 56% большей очищающей способностью и поставляется с такими первоклассными деталями, как коммерческий двигатель и более долговечная триплексная насосная система.В целом, это выбор лучшего соотношения цены и качества в категории тяжелых условий эксплуатации.

Смотрите полную спецификацию здесь …

Best Performance – Высокопроизводительная / коммерческая газонапорная мойка с ременным приводом

1) Давление Pro 4000 PSI 4 GPM

Pressure Pro 4000 PSI Commercial Pressure Washer Не совсем справедливо относить Pressure Pro к категории тяжелых условий эксплуатации при сравнении производительности. Это просто машина в другой лиге, чем те, что указаны выше. Имеет насос с ременным приводом. И это приводится в действие двигателем Honda GX390.Да, почти вдвое больше, чем двигатель с лучшим значением Симпсона выше …

… Pressure-Pro производит свои шайбы с насосами марки Annovi Reverberi или CAT. Оба премиум-класса и оба будут в триплексном стиле. Независимо от того, что вы выберете, вы в конечном итоге заплатите около 1400 долларов за эту коммерческую машину для повседневного использования.

См. Текущую цену здесь…

Источники

  1. Quora ответ инженера-химика Райана Карлайла о хранении бензина.
  2. Hotsy имеет полезную страницу о прямом приводе против ременного привода в мойках высокого давления.

Об авторе: Джейми тестирует и проверяет мойки высокого давления в течение 7 лет. В течение 3 лет он работал в качестве промывателя высокого давления на заводе по рендерингу, а в течение более 15 лет работал в коммерческих и бытовых мойках высокого давления. Он также является инженером-механиком и, работая в горнодобывающей промышленности, спроектировал несколько площадок для мытья легких промышленных автомобилей под ключ.

Пневматические инструменты 0,4 25MPa Редуктор давления газа кислорода Регулятор расхода воздуха Манометр Измеритель давления газа | |

0.4-25MPa кислородный газ редуктор давления воздуха регулятор расходомер метр

Особенности:

  • Высококачественный медный корпус, регулирование давления стабильно, безопасно и надежно.
  • Регулятор давления превращает газ высокого давления в газ низкого давления и поддерживает стабильное давление выходного газа и расход.
  • Может уменьшать, отображать и стабилизировать давление; при изменении давления на входе и на выходе это может гарантировать стабильность давления на выходе.
  • Компактная структура, манометр и манометр изготовлены из высококачественного материала, в целом компактная структура, идеальное, хорошее уплотнение.
  • В основном используется для газовой сварки, выращивания сельскохозяйственных культур, химической промышленности и так далее.

Спецификация:
Материал: медь
Вес: 825 г / 29.1 унция
Диапазон измерения: 0,4-25 (МПа)
Применимая среда: Кислород
Номинальное давление на выходе: 0,25 (МПа)
Номинальная скорость потока: 40 (м³ / ч)

Список пакетов:

1 х регулятор давления кислорода

1xButton

Об обратной связи


Если вы удовлетворены нашими продуктами, пожалуйста, дайте нам 5 звезд.

Ваш удовлетворение и положительные отзывы очень важны для нас.пожалуйста Оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услуги. Если у вас есть какие-либо проблемы с нашими товарами или услугами, Пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения Оплата. Если вы не удовлетворены своими товарами, пожалуйста, свяжитесь с нашими Обслуживание клиентов.

Мы поддерживать высокие стандарты качества и стремиться к 100% клиентов удовлетворение! Обратная связь очень важна Мы просим Вас связаться с нами немедленно, прежде чем дать нам нейтральный или отрицательный отзыв, чтобы мы может удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

Оплата

1) Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 3 дней с момента заказа.
3) Если вы не можете оформить заказ сразу же после закрытия аукциона, пожалуйста, подождите несколько минут и повторите платежи должны быть завершены в течение 3 дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы только грузим к адресам подтвердили заказ. Ваш заказ адрес должен совпадать с адресом доставки.

4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.

5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ обеспечивается несущей и исключает выходные и праздники. Время в пути может меняться, особенно во время отпуска сезон.

6. Если вы не получили ваш груз в течение указанного периода, пожалуйста, Связаться с нами. Мы будем отслеживать доставку и свяжемся с вами, как только можно с ответом. Наша цель – удовлетворение клиентов!

7. Из-за состояния склада и разницы во времени, мы решим отправить ваш Товар с нашего первого доступного склада для быстрой доставки.

8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.

9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. Спасибо !


Возврат и возмещение

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты был получен. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ.Нет никаких исключений! Стоимость доставки несет как продавец, так и покупатель. в половине.

2. Все возвращенные товары должны быть в оригинальной упаковке, и вы должны Предоставьте нам номер отслеживания доставки, конкретную причину вернись, и твой ро #.

3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в своем первоначальном состоянии и упаковке со всеми компонентами и аксессуары включены, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют сделку с алиэкспресс.ИЛИ, вы можете выбрать замену.

4. Мы будем нести всю стоимость доставки, если продукт (ы) не так, как рекламируется.

,
Wellness Модель: WS GB100 A 50 80MPA Портативная пневматическая насосная установка высокого давления с пневматическим приводом, клапанами и датчиками | |

Модель: WS-GB100 50-80Mpa Высоконапорная установка повышения давления газа

Комплектная установка повышения давления газа, система повышения давления газа высокого давления для гелия, азота,

газонаполнение газом

  • Gas Booster System – это готовые к подключению газобустерные установки, предназначенные для обеспечения работы.

  • давление до 80 МПа.Подходит для питания среды в качестве газа.

  • Поскольку давление будет создаваться с помощью пневматического насоса. Электрическое подключение не будет

  • нужно.

  • Для работы этой системы пневматические газовые бустеры должны быть оснащены блоком управления воздушным давлением

  • отрегулированы.

  • Требуемое рабочее давление может быть достигнуто путем регулировки давления воздуха через регулирующий клапан.Когда

  • давление рабочего воздуха и давление на выходе достигают баланса, насос прекращает давление наполнения и давление на выходе

  • остается на заданном значении.

  • Идеально подходит для источника питания опрокидывающейся системы на железнодорожном самосвале

  • Ключевые особенности

    Не электродвижущий, но с пневматическим приводом – искробезопасная работа и взрывозащищенность

    С пневматическим приводом от безмасляного сжатия и чистого воздуха.Нет загрязнения возможно

    Простое управление и регулирование процессов благодаря приводу сжатого воздуха

  • Конфигурация системы

system with explanation -2

Explanation -2

Элементы списка включены функция
1) Клапан регулятора воздуха Регулируемый воздушный регулятор, используемый для регулировки давления воздуха (0-10 бар)
2) Манометр Указывает пневматическое давление
3) Манометр на входе газа Показывает подачу газа на входе
4) Манометр на выходе газа Показывает давление на выходе
5) Переключатель ручного привода Используется для настройки системы вкл / выкл
6) впускной игольчатый клапан Используется для остановки усилителя, когда давление подачи не достигает заданного значения, может быть необязательным.
7) Выпускной игольчатый клапан Используется для остановки усилителя, когда давление на выходе достигает установленного значения
8) Загрузка игольчатого клапана Используется для защиты усилителя и других компонентов от повышения давления и сброса высокого давления

9) GB100 Single

действующий газ

ракета-носитель

Используется для повышения давления от низкого давления до высокого

давление 800 бар

  • GB3

    Технические параметры (Для основного изделия GB100 одностороннего газового насоса)

    Максимум.давление на выходе

    800 бар (соотношение давления 100: 1)

    Порт воздушного привода

    Соединить с полиуретановым шлангом

    Давление воздушного привода

    3-8bar

    Давление на входе

    40-800bar

    Скорость потока

    30-35litre / мин

    постоянное давление на выходе

    0-800bar (регулируемый)

    Рабочая среда

    Азот, аргон и т. Д. Неагрессивный газ

    Диск средний

    Сжатый воздух

    Впускной порт

    NPT1 / 4 ’’ (пневматический порт G1 / 2 ”)

    Выходной порт

    M14x1.5

    Расход воздуха

    0.6-1.2M3 / мин

    Шум

    <75дБ

    Расход насоса внутри шкафа

Реальная картина такой газовой бустерной системы

real picture

微信图片_20190701180735

,

Страница не найдена | BAUER COMPRESSORS INC

Перейти к основному содержанию
  • Дом
  • Карта сайта
  • Контакт
Форма поиска

Поиск

Поиск

BAUER COMPRESSORS INC

Переключить навигацию

  • Дом
  • Наша Компания
    • Наша Миссия
    • Наша политика качества
    • Наши ценности
  • Продукция
    • Промышленные воздушные системы
      • Промышленное применение
        • Аэрокосмическая промышленность
        • Автомобильная промышленность и поставщики комплектующих
        • Химическая промышленность
        • Энергетический сектор
        • Пищевая упаковочная промышленность
        • Изготовление
        • Газовая промышленность
        • Горнодобывающая промышленность
        • Оборонная промышленность
        • научно-исследовательских учреждений
        • Судоходство
      • Компрессорные системы высокого давления
        • Воздушные системы высокого давления (25-125 SCFM)
        • Системы высокого давления с воздушным охлаждением (5-22 SCFM)
      • Компрессорные системы среднего давления
      • Бустеры
      • Вспомогательное оборудование
        • Очистка
          • P-Filter
          • СЕКАНТ
          • SECURUS II
          • B-Timer
        • Хранение
          • ASME
          • ISO
          • Технические данные
        • Распределение воздуха
    • Воздух для дыхания
        Воздух для дыхания
      • для пожаротушения
          Очиститель воздуха Securus
        • Воздушное хранилище
        • Авто Каскад
        • BAUER B-VIRUS FREE ™
        • Заливочная станция 5.5 (CFS 5.5)
        • Открытые дизайны
        • TCOM® Lite Trailer
        • TCOM® Trailer
        • UNICUS 4
        • UNICUS® 4i
        • VERTECON®
        • VERTICUS ™
        • VERTICUS ™ PLUS
        • O320-E / D
      • Воздух для дыхания для промышленности
          Очиститель воздуха
        • Securus
        • Воздушное хранилище
        • BAUER B-VIRUS FREE ™
        • Станция наполнения защитной оболочки 5.5 (CFS 5.5®)
        • O320-E / D
        • TCOM® Lite Trailer
        • TCOM® Trailer
        • UNICUS 4
        • UNICUS® 4i
        • VERTECON®
        • VERTICUS ™
        • VERTICUS ™ PLUS
      • Воздух для дыхания для военных применений
      • Воздух для дыхания для подводного плавания
          Очиститель воздуха
        • Securus
        • Воздушное хранилище
        • Авто Каскад
        • Заливочная станция 5.5 (CFS 5.5®)
        • DIVE MATE
        • Портативные компьютеры
        • VERTECON®
        • VERTICUS ™
      • BAUER B-VIRUS FREE ™
      • LEGACY Программа
      • Вопросы по размерам компрессора
    • Нефть и Газ
      • Bauer Tanksafe ™
      • ГРУ
      • InstruAire®
      • BAUER MNG ™ 2
      • BAUER MNU
      • NitroMax ™
      • Модуль генерации азота (NGM)
      • RigForce ™
      • SNGII®
      • SNG 3
      • SNG ™ 4S
    • Биогаз
      • BAUER GRU
      • BAUER GRU ™ Micro
      • BAUER GRU ™ 3
      • BAUER GRU ™ 6
      • BAUER GRU ™ 9
      • BAUER GRU ™ 15
      • BAUER GRU ™ 28
      • BAUER GRU ™ 42
      • BAUER GRU ™ 76
      • BAUER GRU ™ HP
    • СПГ
      • СПГ Micro Series ™
      • CNG Compact Series
      • CNG Classic Series
      • CNG M-Series ™ Duplex
      • КПГ M-Series ™ Simplex
      • CNG L-Series ™
      • C26 X-Fill® Серия
      • C52 X-Fill® Series
      • Intelli-Flo ™ (панель приоритетного заполнения)
      • Планировщик заправки NGV
    • Азот
      • Азот Рынки / Области применения
        • Азот – Нефть и газ
          • Противовыбросовые превенторы (BOP)
            • SNGII®
            • SNG ™ 4S
          • Компенсация движения (MoCom)
.

Добавить комментарий

Ваш адрес email не будет опубликован.
