Давление на подаче и обратке одинаковое: Одинаковое давление на подаче и обратке

где проходят, разница температур между ними, давление на радиаторах

От того, насколько эффективно налажена работа системы отопления в доме, будет зависеть комфорт семьи в зимний период. Если батареи нагреваются плохо, необходимо устранить неисправность, а для этого важно знать, как устроено отопление в целом.

Водяной обогрев пространства представляет собой источник тепла и теплоноситель, который разносится по батареям. Подача и обратка присутствует в одно- и двухтрубной системах. Во второй, чёткого распределения нет, трубу условно принято делить пополам.

Особенности подачи в системе отопления

Подача тепла идёт сразу от котла, жидкость при этом разносится по батареям от основного элемента — котла (или же центральной системы). Она характерна для однотрубной системы. Если её усовершенствовать, то возможна врезка труб ещё и на обратку.

Фото 1. Схема отопления для частного двухэтажного дома с указанием труб подачи и обратки.

Где проходит обратка

Если говорить кратко, то схема обогрева состоит из нескольких важных элементов: отопительный котёл, батареи и расширительный бак. Чтобы тепло поступало по радиаторам, необходим теплоноситель: вода или антифриз. При грамотном построении схемы, теплоноситель нагревается в котле, поднимается по трубам, увеличивая свой объём, а все излишки при этом попадают в расширительный бак.

Исходя из того, что батареи наполнены жидкостью, горячая вода вытесняет холодную, та, в свою очередь, попадает еще раз в котёл для последующего нагрева. Постепенно градус воды увеличивается и достигает нужной температуры. Циркуляция теплоносителя при этом может быть естественной или гравитационной, осуществляемой при помощи насосов.

Исходя из этого, обраткой можно считать теплоноситель, который прошёл весь контур, отдавая тепло, и уже охлаждённый снова попал в котёл для последующего нагрева.

Отличия между ними

Разница между описанными понятиями состоит в следующем:

• Подача представляет собой теплоноситель, который идёт по радиаторам от источника тепла.
• Обратка — жидкость, которая прошла всю схему, и остыв снова попала к источнику тепла для последующего нагрева. Следовательно, происходит на выходе.
• Отличие в температуре: обратка холоднее.
• Отличие в установке. Водовод, который прикреплён к верхней части батареи, является подачей. То, что крепится к низу — обратка.

Важно! Необходимо соблюдать некоторые советы. Вся система должна быть полностью заполнена водой или антифризом. Поддерживать скорость движения жидкости, её циркуляцию и давление не менее важно.

Разница температур на радиаторах

Разница температур должна составлять 30 °C. При этом на ощупь батареи будут примерно одинаковыми. Важно следить, чтобы перепад этих значений не был слишком большим.

Фото 2. Схема отопления для 6 радиаторов: указаны изменения температуры подачи и обратки на каждом из них.

Полезное видео

В видео рассматривается вопрос: где лучше поставить циркуляционный насос, на подаче или обратке?

Итоги сравнения

Подводя итоги, становится понятно, что однотрубная система разводки с обраткой имеет наибольшую перспективу, особенно для многоэтажных домов. Простота монтажа, низкая стоимость и небольшое количество коммуникаций всё-таки имеют преимущество перед двухтрубной с подачей.

Однако не стоит забывать, что с помощью двухтрубной схемы, возможно

регулировать температуру нагрева для каждого прибора по отдельности.

Большая разница температуры между подачей и обраткой

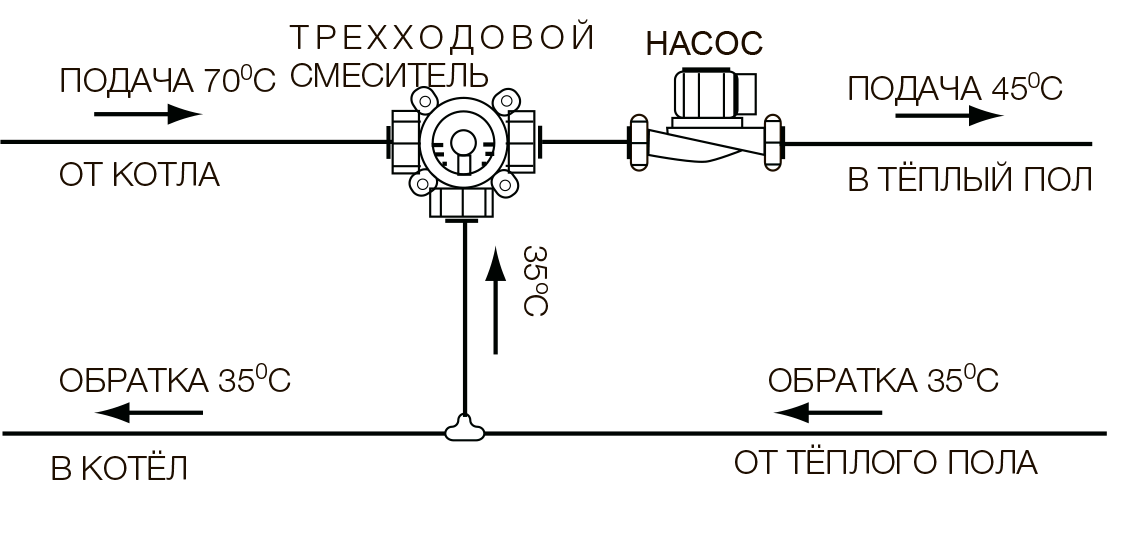

Оптимальная разница температуры между подачей и обраткой. Изменения в конструкции обогрева

Постепенно температура теплоносителя увеличивается до необходимой, нагревая радиаторы.

Циркуляция жидкости может быть естественной, называемой гравитационной, и принудительной – с помощью насоса.Обратка – это теплоноситель, который, пройдя через все отопительные приборы, входящие в контур, отдает свое тепло и, охлажденный, поступает снова в котел для очередного подогрева. Батареи можно подключить тремя способами:

• 2. Диагональное подключение.
• 3. Боковое подключение.
• 1. Нижнее подключение.

При первом способе подвод теплоносителя и отвод обратки осуществляется в нижней части батареи.

Подача и обратка в системе отопления

Двухтрубная система более продумана – параллельно подключены две трубы (подача и обратка).

Для того, чтобы продлить срок службы котла, систему отопления стараются изначально продумать так, чтобы «роса» не выпадала, т.

е. стараются снизить разницу температур между двумя трубами. Чаще всего, этого добиваются включением бойлера горячего водоснабжения в систему отопления или подогревом теплоносителя обратки.

Бойлер устанавливают рядом с котлом.

Оптимальная разница температуры между подачей и обраткой.

Нормы и оптимальные значения температуры теплоносителя

При нагреве свыше 90 °С начинают разлагаться пыль и лакокрасочное покрытие.

По этим причинам санитарные нормы запрещают осуществлять больший нагрев.

Для расчета оптимальных показателей могут быть использованы специальные графики и таблицы, в которых определены нормы в зависимости от сезона:

1. При -40 °С за окном для всех приборов отопления ставят максимально допустимые значения. На подаче это – от 95 до 105 °С, а на обратке – 70 °С.
2. При среднем показателе за окном 0 °С подача для радиаторов с различной разводкой устанавливается на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;
3. При -20 °С на подачу осуществляется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;

h3_2 Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону.

Оптимальная разница температуры между подачей и обраткой. Защита котла от холодной обратки

При нагреве свыше 90 °С начинают разлагаться пыль и лакокрасочное покрытие.

По этим причинам санитарные нормы запрещают осуществлять больший нагрев. Для расчета оптимальных показателей могут быть использованы специальные графики и таблицы, в которых определены нормы в зависимости от сезона:

1. При -40 °С за окном для всех приборов отопления ставят максимально допустимые значения. На подаче это – от 95 до 105 °С, а на обратке – 70 °С.
2. При -20 °С на подачу осуществляется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;
3. При среднем показателе за окном 0 °С подача для радиаторов с различной разводкой устанавливается на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;

h3_2 Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону.

Норматив разницы температуры в подаче и обратке.

В чем разница между подачей и обраткой отопления

Также должна быть установлена по правилам максимальная температура в системе отопления во избежание дальнейших неисправностей. Радиаторы к системе отопления подключают одним из трех способов: нижним, боковым или диагональным. Также нижнее подключение еще называют по-разному: « », седельное.

По такой схеме обратка и подвод устанавливаются в нижней части батареи.

В большинстве случаев ее применяют, когда трубы проложены под плинтусом либо под поверхностью пола.

Подачу воды в качестве теплового носителя осуществляют в верхней части, а обратка подключается снизу, чтобы температура обратки в системе отопления считалась равнозначной.

Температура обратки в системе отопления.

В чем разница между подачей и обраткой отопления

Подача носителя тепла регулируется вводными задвижками, после которых вода попадает в грязевики, а оттуда раздается по стоякам, а с них подаётся в батареи и радиаторы, обогревающие жильё. Количество задвижек коррелирует с количеством стояков. При выполнении ремонтных работ в отдельно взятой квартире существует возможность отключения одной вертикали, а не всего дома.Отработавшая жидкость частично уходит по обратной трубе, а частично подаётся в сеть горячего водоснабжения.Воду для обогревательной конфигурации готовят на ТЭЦ или в котельной.

Нормы температуры воды в системе отопления прописаны в строительных правилах: компонент должен быть разогрет до 130-150 °С.Подачи рассчитывается с учетом параметров наружного воздуха.

Так, для региона Южный Урал принимается к расчету минус 32 градуса.Чтобы жидкость не закипела, её надо в сеть подавать под давлением 6-10 кгс.

Но это теория. Фактически большинство

Как понизить температуру обратки в системе отопления. В чем разница между подачей и обраткой отопления

Подача носителя тепла регулируется вводными задвижками, после которых вода попадает в грязевики, а оттуда раздается по стоякам, а с них подаётся в батареи и радиаторы, обогревающие жильё. Количество задвижек коррелирует с количеством стояков.

При выполнении ремонтных работ в отдельно взятой квартире существует возможность отключения одной вертикали, а не всего дома.Отработавшая жидкость частично уходит по обратной трубе, а частично подаётся в сеть горячего водоснабжения.Воду для обогревательной конфигурации готовят на ТЭЦ или в котельной. Нормы температуры воды в системе отопления прописаны в строительных правилах: компонент должен быть разогрет до 130-150 °С.Подачи рассчитывается с учетом параметров наружного воздуха.

Так, для региона Южный Урал принимается к расчету минус 32 градуса.Чтобы жидкость не закипела, её надо в сеть подавать под давлением 6-10 кгс.

Но это теория. Фактически большинство

Часто задаваемые вопросы

При образовании нагара ухудшается теплопередача и повышается температура дымовых газов.

Если при той же вырабатываемой мощности котла температура дымовых газов увеличилась, значит необходимо уменьшить время между чистками.

По окончании отопительного сезона перед полным выключением котла рекомендуется с пульта включить чистку теплообменника в ручном режиме.Генератор выбирается в зависимости от типа циркуляционного насоса: если насос однофазный, то и генератор можно однофазный.

Допустимая разница температур между подачей и обраткой.

Обратка батареи отопления холодная – устройство, причины, способы устранения

Так же имеют высокую безопасность эксплуатации, продуктивность и оптимальное использование всего оборудования в целом. Затем теплоноситель, то есть вода или антифриз, пройдя по всем имеющимся радиаторам, теряет свою температуру и подается обратно для нагрева.

Самая незамысловатая структура отопления представляет собой нагреватель, две магистрали, расширительный бак и набор радиаторов.

Сантехнический вопрос. точнее отопительный. Для знающих. :)) Какая, именно по вашему мнению, лучше разница температур между подачей и обраткой?

Говорим про индивидуальные системы отопления.
10 или 20 градусов.
Понятно, что при 10-ти ументшается расход энергии, расходуемой котлом на нагрев.. вроде экономия.. Но так же при этиом увеличивается подача насоса, а значит снижается напор, и как следствие уменьшается производительность (фактически мощность) насоса.
При 20-ти значительно уменьшается подача, а соответственно увеличивается напор, что ведет к увеличению производительности насоса и системы, но ведет к бОльшим затратам энергии на котле на нагрев.

Так вот, что по вашему мнению все же предпочтительней, насос большей производительности, но меньше затрат на нагрев теплоносителя, или насос меньшей производительности, но больше затрат на нагрев?

Золотую середину тут не придумать, так что о ней не говорим. :)))
О золотой середине не говорим. 8 лет Еще раз. Ни о каких датчиках не говорим.. . Это совсем другая тема.. . И уточню.. . я не ломаю голову.. . Мне интересно мнение дргух по этому вопросу.. . Дополнен 8 лет назад

Надёжность и производительность отопительной системы зависит от эффективной работы всех частей, входящих в неё.

К ним относятся: котёл для подогрева теплоносителя, определённым образом подсоединённые к нему и между собой радиаторы, расширительный бак, циркуляционный насос, запорная и регулирующая арматура, трубопровод необходимого диаметра.

Создание высокоэффективной системы отопления возможно, благодаря специальным знаниям и опыту в этой сфере деятельности. Немаловажную роль в рабочем процессе отопления помещения играет трубопровод обратки.

Обратка в системе отопления, что это такое

Обратка представляет собой часть трубопровода контура отопления, осуществляющая передачу охлаждённого теплоносителя

, после его прохождения по системе через подключённые радиаторы, в котёл для повышения температуры. Теплоносителем в основном является вода, иногда антифриз.

Фото 1. Схема отопления с использованием твердотопливного котла. Обратка обозначена синим цветом.

Виды отопительных схем

Для многоэтажных зданий часто применяют однотрубную прямую систему разводки. Она не имеет чёткого разделения труб на подвод жидкости в радиаторы и обратку, поэтому полный контур условно делят на две равные части. Стояк, выходящий из котла, называют подача, а трубы, выходящие из последнего радиатора — обраткой. Преимущества этой схемы:

• экономия времени и материальных затрат;
• удобство и простота монтажных работ;
• эстетичный вид;
• отсутствие стояка обратки и последовательное расположение радиаторов (теплоноситель подаётся на 1-й, затем 2-й, 3-й и так далее).

Для однотрубной системы распространена вертикальная разводка с вертикальным контуром и подводом тепла сверху.

При двухтрубной системе разводки подразумевается установка двух замкнутых, параллельно подключённых, контуров, один из них обеспечивает функцию подвода теплоносителя к отопительному прибору (радиатору), второй — функцию его отвода (обратка).

Радиаторы подключаются несколькими способами:

• Нижний (или седельный, серповидный). Предусматривает подключение подвода и обратки к нижним соединительным отверстиям радиатора. На верхние отверстия устанавливают кран Маевского и заглушку. Применяют для систем, в которых трубы скрыты под полом или плинтусом. Целесообразны для многосекционных радиаторов, при небольшом числе секций потери тепла доходят до 15%.
• Боковой способ, пользуется популярностью. Трубы подсоединяют к радиатору с одной стороны: подвод теплоносителя через верх, обратку — через низ. Не подходит для приборов с большим числом секций.

Фото 2. Двухтрубная схема отопления с боковым типом подключения. Указана температура подачи и обратки.

• Диагональный (или боковой перекрёстный) способ подразумевает подачу горячей воды сверху, подключение обратки — снизу и с другой стороны. Подходит для радиаторов с числом секций не менее 14 шт.
• Третьим вариантом организации схемы отопления является гибридный способ, основанный на одновременном использовании однотрубной и двухтрубной систем. Например, коллекторная схема предполагает подачу теплоносителя через одиночный стояк, дальнейшая разводка на месте осуществляется по индивидуальному плану.

Принцип работы, как повысить производительность

Одиночный контур не обеспечивает равномерного прогревания отопительных приборов, теплоотдача уменьшается по мере удаления от котла (в последние радиаторы поступает теплоноситель холоднее, чем на первые). Недостаток подобной системы — большие значения давления теплоносителя.

Справка. производительность однотрубной системы повышается при наличии циркулярного насоса или байпасов, сформированных на каждом этаже.

Преимущества двухтрубного варианта отопления:

• прогрев достаточного числа приборов в равной степени, вне зависимости от их расстояния до источника тепла;
• корректирование температурного режима, проведение ремонтных мероприятий на отдельном приборе не оказывает влияние на работу других.

Недостатки:

• сложность схемы разводки;
• трудоёмкость установки и подключения.

Оптимальным выбором для частного строительства является самая производительная двухтрубная система, которую также часто выбирают для отопления элитного жилья.

Монтаж двухтрубной системы целесообразно проводить с установкой циркуляционного насоса, который позволяет использовать трубы меньшего диаметра.

После него, с целью предохранения контура рециркуляции от продавливания, ставят обратный клапан.

При монтаже системы без циркулярного насоса соблюдается правило: подача возможна если есть уклон от или к котлу. Теплоноситель с более высокой температурой через подвод (наклон от котла к отопительному прибору) поступает в радиатор и прогревает его, а затем выходит через обратку (наклон от радиатора к котлу), но с уже меньшей температурой. Опытные мастера нередко прибегают к замене рециркуляционного насосного кольца на систему 3-х или 4-х ходовых смесителей.

Важно! При естественной циркуляции, весь трубопровод от стояка к радиаторам не должна иметь большую длину.

Особенности

Продолжительная работа котельного оборудования возможна при правильно спроектированной системе разводки труб, которая обеспечивает определённую разницу температур между трубами, выводящими и подводящими теплоноситель.

Внимание! Наличие существенной разницы температурных значений является причиной образования на камере сгорания обильного конденсата.

Капли воды, особенно в соединении с образующимся при горении оксидом углерода (в случае твердотопливного оборудования), быстро разъедают стенки камеры, нарушается герметичность важного элемента, и котёл выходит из строя.

Приемлемым решением в данной ситуации является подсоединение дополнительного водонагревающего устройства — бойлера. Он устанавливается рядом с котлом специальным образом, чтобы теплоноситель, пройдя по всем приборам системы, попал в него, а затем в котёл.

Фото 3. Система отопления с бойлером для нагрева воды. Прибор установлен рядом с газовым котлом.

Таблица температуры в трубопроводе отопления

Температура отопления, включая трубы обратки, напрямую зависит от показателей уличных термометров. Чем холоднее воздух на улице и выше скорость ветра, тем больше затрат на тепло.

Разработана нормативная таблица, отражающая значения температур на входе, подаче и выходе теплового носителя в системе отопления. Представленные в таблице показатели обеспечивают комфортные условия для человека в жилом помещении:

Темп. внешняя, °С	+8	+5	+1		-1	-2	-5	-10	-15	-20	-25	-30	-35
Темп. на входе	42	47	53	55	56	58	62	69	76	83	90	97	104
Темп. радиаторов	40	44	50	51	52	54	57	64	70	76	82	88	94
Темп. обратки	34	37	41	42	43	44	46	50	54	58	62	67	69

Важно! разница между температурами значениями подачи и обратки зависит от направления движения теплоносителя. Если разводка сверху, перепады составляют не больше 20°С, если снизу — 30°С.

Норма давления

Эффективная передача и равномерное распределение теплоносителя, для производительности всей системы с минимальными потерями тепла возможны при нормальном рабочем давлении в трубных магистралях.

Давление теплоносителя в системе подразделяется по способу действия на в виды:

• Статическое. Сила воздействия неподвижного теплоносителя на единицу площади.
• Динамическое. Сила действия при движении.
• Предельный напор. Соответствует оптимальному значению давления жидкости в трубах и способному поддержать работу всех обогревательных приборов на нормальном уровне.

Согласно СНиП оптимальный показатель равен 8—9,5 атм, снижение давления до 5—5,5 атм. нередко приводит к перебоям отопления.

Для каждого конкретного дома показатель нормального давления индивидуален. На его значение влияют факторы:

• мощность насосной системы, подающей теплоноситель;
• диаметр трубопровода;
• отдалённость помещения от котельного оборудования;
• износ частей;
• напор.

Контролировать давление позволяют манометры, монтирующиеся непосредственно в трубопровод.

Почему не работает обратка

Существует множество проблем, связанных с обраткой в отопительной системе.

Передавливает подачу

Температура воды в трубопроводе обратки определяется устройством системы отопления, соответствует значению в графике температур, утверждённому обслуживающей организацией.

Нередко жильцы квартир сталкиваются с проблемой, когда обратка передавливает подачу.

Распространённая причина — переход горячего теплоносителя из магистрали подачи в контур обратки через всевозможные части (например, перемычки) трубопровода горячего водоснабжения или вентиляцию. При автоматическом приборе регулирования, как правило, достаточно его правильно настроить.

Теплоноситель плохо сходит

При нарушении циркуляции жидкости в тепловом контуре, вода в трубах обратки плохо сходит. Первоначально проверяют соответствие мощности циркуляционного насоса требованиям. Причина может скрываться в банальной протечке трубопровода. Ситуация с плохой циркуляцией типична для многоквартирных домов, расположенных на конечном участке теплотрассы с недостаточным перепадом давления.

Обратка холодная, забиты трубы

Низкая температура обратки — серьёзная проблема, мешающая обеспечить комфорт в помещении. Причины холодной обратки:

• неправильная разводка отопления;
• воздушный пузырь в системе или стояке;
• недостаточный расход воды по сети;
• заниженная температура в подводных трубах;
• увеличенные объёмы теплопотерь;
• неэффективность насосного оборудования, результат: слабая циркуляция и недостаточный перепад температур между подачей тепла и обраткой;
• пониженное давление;
• забитые трубы и радиаторы.

Применение кранов Маевского позволяет ликвидировать воздушные пробки, препятствующие движению теплоносителя.

Фото 4. Кран Маевского, установленный на радиаторе отопления. При помощи него можно спустить лишний воздух из системы.

Важно правильно спускать воздух:

• запорной арматурой остановить подачу тепла;
• открыть кран Маевского, спускать теплоноситель с воздухом;
• восстановить перемещение тепла, открыв запор.

Узкий проход регулировочного крана нередко объясняет заниженную температуру обратки, это повод заменить его на новый.

Периодически проверяют трубопровод на засорённость, которая мешает движению теплоносителя. Грязь и отложения удаляют. Если восстановить проходимость труб не получается, участок заменяют новым трубопроводом.

Внимание! Установить точную причину неполадки можно после проверки всей отопительной системы.

Температура обратки отопления | Блог инженера теплоэнергетика

          Доброго времени суток, уважаемые читатели! Если вы хотя бы немного сталкивались с эксплуатацией и обслуживанием систем центрального отопления, то вам наверняка приходилось слышать про такое понятие, как перегрев обратки. Что же это такое, почему возникает, и как с ним бороться?

         Перегрев обратки – это когда температура воды на выходе с дома превышает температуру, которая должна быть по температурному графику. То есть по графику допустим, в обратке должно быть  63 °С, по факту 67 °С. Причем перегрев по температурному графику надо смотреть не по температуре наружного воздуха, так как тепловая сеть инерционна, а температура в течение дня меняется. Сравнивать нужно по температуре t1, то есть температуре в подаче.

       Смотрим вначале показания термометра по подаче t1, затем  в температурный график, какая должна быть соответствующая температура t2. Затем смотрим по термометру фактическую t2 и сравниваем с t2 по графику. Хорошо, когда t2 совпадает или чуть меньше t2 по температурному графику. И плохо если по факту температура обратка завышена против графика. Согласно пункту 9.2.1 «Правил технической эксплуатации тепловых энергоустановок» “среднесуточная температура обратной сетевой воды не должна превышать заданную температурным графиком температуру более чем на 5%”.

       Сейчас ушлые энергетики включают в обязательном порядке этот пункт из Правил в договоры теплоснабжения. То есть если перегрев у вас выскочит за пределы 5% , то вам дополнительно насчитают денежный штраф за превышение обратки. Если перегрев укладывается в эти 5%, штрафа не будет, но лучше вам все равно перегрев устранить. Идеальный вариант – когда обратка у вас в графике, или немного ниже.

          Причин перегрева в основном две. Первая – переток через различные перемычки между подачей и обраткой, то есть из подачи в обратку. В основном это происходит либо через линию горячего водоснабжения, либо через вентиляцию. Поэтому если у вас обнаружился перегрев, в первую очередь посмотрите, нет ли перетока из подачи в обратку. Но по факту такое происходит нечасто.

         Основная и главная причина перегрева, в 95 % случаев – это повышенный расход сетевой воды. То есть сетевой воды при перегреве через ваш теплоузел проходит больше, чем вам нужно на самом деле. Почему же энергетики так борются с перегревом? Повышенный расход сетевой воды свидетельствует о не расчетном расходе теплоносителя, то есть расход завышен и больше расчетного. А это – завышенная циркуляция, при которой происходит рост расхода электроэнергии на привод сетевых насосов на теплоисточнике. Электроэнергия стоит денег, поэтому завышенная обратка – прямые убытки для теплоснабжающей организации.

         Приходилось слышать мнение,  что завышенная обратка выгодна потребителю. Дескать, если вернуть с дома Т2 с перегревом от графика, то теплопотребление станет меньше, т.к. разница Т1-Т2 уменьшится. Однако это не так. Количество тепла Qпотр., Гкал, считается в общем случае так. Количество тепла по подаче Q 1 = G1* ( t1- tх.в.)*0,001 где G1 – это расход воды в тоннах в час; т/час; t1 – температура воды по подаче ; tх.в. – температура холодной воды, которая подготавливается и нагревается на теплоисточнике, обычно tх.в. принимается  5 °С.

       Количество тепла по обратке считается аналогично: Q 1  = G2*(t2- tх. в.)*0,001. Расход потребленного тепла определяется по формуле: Qпотр = Q1— Q2= G1*( t1- tх.в.)*0,001- G2*(t2- tх.в.)*0,001. Вот и получается, что хоть разница t1- t2 и уменьшается в случае перегрева, но повышенный расход G формуле в итоге перевешивает, и количество тепла Qпотр все же получается больше. Вообщем вывод такой: для потребителя перегрев по обратке означает перетоп всего здания и повышение количества потребленного тепла и потребителю однозначно экономически невыгоден.

         Как устранить перегрев? Для этого в ИТП (теплоузле) на подаче, до элеватора необходимо отрегулировать регулятор давления (либо регулятор расхода), смотря что установлено. Что такое регулятор давления РД, я писал здесь. Регулируя через РД давление, и смотря по показанием теплосчетчика, либо термометров и манометров, можно выставить необходимое давление, при котором расход не будет превышать расчетный. Лучше конечно, пусть это сделают специалисты. Если  теплоузел у автоматизирован современной автоматикой, то при нормальном режиме работы оборудования перегрев невозможен в принципе.

      Совсем недавно я написал и выпустил книгу, полностью посвященную  обратке отопления, перегреву по обратке. Она называется «Все,что вы хотели знать про перегрев обратки!».

Вот содержание этой книги:

1. Введение

2. Что такое обратка отопления?

3. Из за чего возникает перегрев обратки?

4. Штрафные санкции со стороны теплоснабжающей организации за перегрев обратки.

5. Как отрегулировать систему отопления и устранить перегрев по обратному трубопроводу?

6. Заключение

Просмотреть ее можно по ссылке ниже:

Все, что вы хотели знать про перегрев обратки!

         Буду рад комментариям к статье.

Тепло пущено, идёт отладка систем центрального отопления

Со вторника коммунальщики начали подавать тепло в жилые дома Сергиева Посада. Все котельные, за исключением трёх – Вакцины, Лакокраски и ЖБИ – вошли в отопительный период. Об этом заявил Александр Афанасьев, заместитель главы городской администрации.

Вот что он сообщил по телефону.

«В целом, отопление в городе запущено. Есть проблемы на Вакцине, Лакокраске, ЖБИ и есть небольшие аварии на Клементьевском посёлке, у 1-й школы и на улице Энгельса», –
Александр Афанасьев, заместитель главы администрации Сергиева Посада

Процесс запуска тепла всегда болезненный. Пока котельные наберут мощность, а управляющие компании откроют задвижки, проходит время. Плюс нештатные ситуации.

«После пуска отопления необходимы примерно две недели, чтобы системы центрального отопления наладить и вывести на рабочий режим. Время нужно котельным, чтобы довести теплоноситель до нужных температуры и давления. Время нужно управляющей компании, чтобы мы могли устранить все воздушные пробки во внутридомовой системе центрального отопления», –
Борис Питерцев, директор УК «НКС»

У жителей, по их словам, не все стояки одинаково горячие, бывает, батареи чуть тёплые.

«Проблема в том, что давление на подаче и на обратке одинаковое – у нас нет циркуляции, температура воды не превышает 43 градусов в точке водоразбора, а должна быть 57 градусов», –
Фаина Мирошникова, старшая по дому №7 по Новоугличскому шоссе

Управляющая компания «НКС» обслуживает 52 дома. По словам директора компании, задвижки открыты все. А вот завоздушиванием стояков ещё приходится заниматься.

Итак, пока остаются на контроле три котельных – Лакокраски, Вакцины и ЖБИ.

Александр Афанасьев, заместитель главы городской администрации, убеждён, что и в проблемных местах ситуация с теплом должна нормализоваться в течение если не часов, то дней.

По вопросам запуска тепла можно обратиться на горячую линию по телефону 545-77-55.

В Озерском нашли причину холода в домах сельчан

14:47 25 марта 2020

Комиссия в составе представителей Фонда капитального ремонта многоквартирных домов Сахалинской области, государственной жилищной инспекции, а также ресурсоснабжающей организации выехали в село Озерское Корсаковского района, чтобы на месте разобраться с жалобами жителей дома №64 по улице Центральной.

Как сообщил и. о. руководителя регионального оператора Дмитрий Зайцев, после комплексного капремонта домов села в 2018 году представители фонда не раз выезжали на отремонтированные объекты с целью определения причины массового “недотопа” многоквартирных домов улицы Центральной. Главное и справедливое недовольство людей вызывает недопустимо низкая температура в квартирах. Администрация Корсаковского городского округа считает, что причина сложившейся ситуации — качество проведенного капремонта.

Как и в первый визит представителей комиссии, система теплоснабжения улицы Центральной села Озерского по результатам обследования характеризуется статическим состоянием: одинаковое давление наблюдается на подаче и обратке — отсутствие обязательного перепада. Другими словами, теплоноситель не циркулирует по теплотрассе. Данная ситуация усугубляется ненормативной температурой теплоносителя и регулярными выключениями электричества, вследствие чего происходит газообразование в стоячем теплоносителе, система “завоздушивается”, в итоге нарушается гидравлический режим теплоснабжения всего населенного пункта. Причиной массовых “недотопов” является отсутствие циркуляции теплоносителя в центральной теплотрассе, что находится в прямом ведении администрации муниципального образования.

Во время предыдущего визита в село Озерское главным государственным инспектором жилищной инспекции было оформлено органам местного самоуправления предписание об устранении нарушений системы теплоснабжения. На этот раз районным властям повторно направлен аналогичный документ с тем же требованием, чтобы параметры системы были доведены до норматива. 30 марта по факту не исполнения первого предписания назначена административная комиссия, сообщает ИА Sakh.com со ссылкой на фонд капитального ремонта.

“Муниципальному образованию необходимо надлежащим образом контролировать и эксплуатировать вверенное ей имущество, а не перекладывать свои обязательства на других”, — заключил Зайцев.

«Из-за отсутствия отопления нам пришлось оклеить стены квартиры фольгой»

Одни жильцы многоквартирного дома на улице Ворошилова спасаются подручными средствами, другие съезжают

Житель Воронежа Владимир обратился в редакцию портала «МОЁ! Online» с жалобой на то, что в доме, где он живёт (ул. Ворошилова, 6), до сих пор нет отопления. Из-за этого некоторые жильцы уже съехали, а другие выкручиваются с помощью подручных средств.

В частности, семья Владимира оклеила стены фольгированным утеплителем.

— Оклеили, когда морозы наступили и два обогревателя масляных уже не справлялись в одной комнате. Несильно помогает, но тут уже идёт борьба за каждый градус. Кухню отапливаем газовой плитой. Зажигаем духовку, открываем её и сидим греемся, — рассказал наш собеседник.

По словам Владимира, батареи в их квартире так и не стали тёплыми с начала отопительного сезона и жалобы в УК Ленинского района ни к чему не привели, как и письма в жилинспекцию.

Мы обратились за комментарием в управляющую компанию. Нам рассказали, что в доме № 6 по улице Ворошилова наблюдаются ненормативные параметры теплоносителя: давление на подаче и обратке одинаковое, а должно быть с перепадом.

— В преддверии нынешнего отопительного сезона по предписанию и согласно расчетам ресурсоснабжающей организации мы установили в элеваторный узел «шайбу» 20 мм при диаметре трубы 100 мм. Она уменьшает проход теплоносителя, который попадает в дом. Однако без этого поставщик отказывался подписать акт готовности МКД к отопительному сезону, — пояснили в УК.

По данным нашего собеседника, обо всём этом известно и поставщику ресурсов (ПАО «Квадра»), и властям. На прошлой неделе УК добилась комиссионного выхода в дом представителей управы и поставщика. Ненормативные параметры были зафиксированы.

— Фотофиксацию продолжаем делать ежедневно, данные передаем ресурсоснабжающей организации и властям. К сожалению, никаких действий со стороны поставщика ресурса до сих пор нет. Он ссылается на то, что ситуацию может исправить насос, который стоит в доме. Но при таких низких параметрах теплоносителя от «Квадры», как сейчас, дорогостоящее оборудование фактически будет работать вхолостую и скоро выйдет из строя, не дав при этом никакого эффекта, — рассказали в управляющей компании.

Так как насос общедомовой, менять его придется за счёт жильцов дома. Когда это произойдёт и в какую сумму выльется — неизвестно. Пока же воронежцам приходится пытаться не замёрзнуть в квартире, больше похожей на космический корабль.

UPD: В управляющей компании пояснили, почему такое значение имеет разное давление на входе и в обратке:

– Главная цель такого перепада – обеспечить циркуляцию теплоносителя в трубах. Вода всегда будет двигаться из точки с большим давлением в точку, где давление меньше. Чем больше перепад – чем больше скорость теплоносителя. Соответственно, теплоноситель движется с большой скоростью по трубам дома и, только пройдя все стояки и радиаторы в квартирах (оставляя тепло в квартирах), начинает остывать и далее уходит по трубопроводу обратки в уличные сети и возвращается в котельную для подогрева.

Шайба усугубляет ситуацию. Помимо того что давление недостаточное для того, чтобы горячий теплоноситель успел пройти все стояки и батареи в квартирах, так ещё и шайба стоит, которая сужает проход теплоносителя. Можно провести сравнение с краном с холодной водой, когда включаешь напор на всю и когда делаешь тонкой струйкой – во втором случае жидкость не бежит по батареям, а стоит в них. Если тепло ещё успевает попасть в квартиры на нижних этажах, то в на верхних в батареях теплоноситель холодный.

Когда «подача не сходится с обраткой»



Одной из основных проблем учета воды и тепловой энергии является проблема всякого рода «небалансов» или «несходимостей». «Не сходятся» сумма показаний квартирных водосчетчиков и показания счетчика общедомового. «Не равны» показания теплосчетчика на выходе котельной и показания прибора в здании, которое эта котельная снабжает теплом. А один из самых часто задаваемых на специализированных интернет-форумах вопросов — это вопрос о том, почему не сходятся показания расходомеров в подаче и обратке, и как с этим бороться. Данному вопросу и посвящена наша сегодняшняя статья.



По традиции начнем с теории. Тепло (тепловая энергия) производится на источнике теплоты, в роли которого может выступать котельная, ТЭЦ, ГРЭС. От источника к потребителям тепло передается посредством тепловых сетей. Вместе источник, тепловые сети и отопительные системы потребителей составляют систему теплоснабжения. Системы теплоснабжения бывают открытые и закрытые. В открытой теплоноситель, поступающий от источника теплоты, частично отбирается потребителями — например, на нужды горячего водоснабжения. Поэтому по обратному трубопроводу потребитель возвращает меньшее количество теплоносителя, чем получил по подающему, а для учета потребленного тепла теплосчетчик должен обязательно иметь в своем составе два преобразователя расхода — и в подающем, и в обратном трубопроводах. В закрытой системе теплоснабжения весь теплоноситель, поступающий потребителю, пройдя через систему потребителя и «оставив» там часть своего тепла, возвращается в сеть. Таким образом, в закрытой системе для учета потребленного тепла достаточно теплосчетчика с одним преобразователем расхода, который может быть установлен как в «подачу», так и в «обратку». Последний вариант предпочтительней, т.к. температура в обратном трубопроводе ниже, а значит преобразователь будет работать в более «комфортных» условиях. Однако даже в закрытых системах во многих регионах России «принято» использовать теплосчетчики с двумя расходомерами. Почему? – да потому что в России также «принято» воровать теплоноситель из закрытых систем. Например, для мытья рук, полов, автомобилей, уборки территорий, заливки катков и пр. Взгляните на фото 1: оно сделано в гараже одного из предприятий в одном из городов Свердловской области. Краники и шланги — а система-то считается закрытой! Вот для контроля таких «ситуаций» и включается в состав теплосчетчиков для закрытых систем второй расходомер. В результате и возникает проблема, которую мы рассматриваем в данной статье: даже в «по-честному закрытой системе» показания расходомеров в подающем и обратном трубопроводах… НЕ СХОДЯТСЯ!



Почему? Прежде, чем попытаться ответить на этот вопрос, давайте определимся с тем, что именно «не сходится».Вопрос, казалось бы, прост, но отвечают на него по-разному. Не сходятся «цифры», которые мы видим на табло теплосчетчика — а что же эти цифры обозначают? Мы привыкли достаточно небрежно обращаться с понятиями «расход», «объем», «масса». Привыкли к тому, что, если речь идет о воде, то объем и масса «как бы» одинаковы и различаются лишь единицами измерения. Ведь масса — это «произведение плотности на объем», плотность воды равна 1000 кг/м3, а значит 1 литр воды «весит» 1 кг, 1 кубометр — тонну и т.д. Все это верно, но только для химически чистой воды при температуре 3,98 о С и атмосферном давлении. Для той же воды, но при температуре 110 о С и давлении 0,6 МПа (типичные значения для подающего трубопровода) плотность воды составит 951,2164 кг/м3.



При температуре 70 о С и давлении 0,4 МПа (типичные параметры для обратного трубопровода) — 977,9126 кг/м3. Как видим, вода в системе теплоснабжения на пути «от входа к выходу» меняет не только температуру, но и плотность, а значит (поскольку масса есть величина неизменная) — и объем. Т.е. от потребителя по обратному трубопроводу ВСЕГДА ДОЛЖНО уходить меньше «кубометров» теплоносителя, чем пришло по подающему, т.е. небаланс ОБЪЕМОВ — явление, физически обоснованное.



Преобразователи расхода, входящие в состав теплосчетчика, в большинстве случаев измеряют объемный расход, а их выходной сигнал пропорционален объему теплоносителя, прошедшего через преобразователь. Однако большинство теплосчетчиков на табло показывают не только значения измеренного объема, но и так называемый «текущий» или «мгновенный» расход, выраженный в м3/час. На самом деле это искусственная величина, она не измеряется, а рассчитывается, и алгоритмы такого расчета в разных теплосчетчиках различаются. Величина «мгновенного расхода» (сам термин, по сути, некорректен) постоянно меняется, причем эти изменения для подающего и обратного трубопроводов могут происходить асинхронно. Поэтому следует иметь в виду, что на «несходимость» этих «мгновенных расходов» также не стоит обращать внимания. И далее мы будем говорить только о небалансе МАСС теплоносителя в подающем и обратном трубопроводах, причем за достаточно большие промежутки времени: час, сутки, месяц.

Итак, вот возможные причины такого небаланса.



Погрешности средств измерений



Как известно, измерение — это нахождение значения физической величины опытным путем при помощи специальных технических средств — средств измерений. Измерения осуществляются с некоторой ненулевой погрешностью, вызванной несовершенством средств и методов измерений, неконтролируемыми изменениями условий измерения и т.п. При этом слово «несовершенство» стоит воспринимать в философском, а не в негативном смысле: во-первых, развитие науки и техники ведет к тому, что погрешности измерений становятся все меньше и меньше, во-вторых, на практике нас чаще всего устроят менее точные измерения и менее точные средства измерений по разумной цене, нежели сверхвысокоточные (но все

равно не идеально точные) — по заоблачной.



Теплосчетчики, как правило, обеспечивают измерение массы теплоносителя с относительной погрешностью не более 2%. Причем, вопреки распространенному среди неспециалистов мнению, это не означает, что показания прибора всегда на 2% больше (или меньше) истинного значения измеряемой величины. Если б это было так, то мы путем простого вычитания (или сложения) пришли бы к измерениям с нулевой погрешностью. На самом же деле фраза «погрешность измерений не превышает 2%» означает, что для разных экземпляров средств измерений данного типа в различных точках диапазона измерений и при различных — но штатных! — условиях измерений погрешность может изменяться от -2% до +2%, но за эти пределы она не выйдет. Соответственно, и разность масс («подача» минус «обратка») будет ненулевой: в описанном случае она может составлять до 4% от истинного значения массы теплоносителя, причем быть как отрицательной (мнимая или «метрологическая» подпитка), так и положительной (мнимый или «метрологический» водоразбор). И если на первую ситуацию энергоснабжающие организации, как правило,

просто закрывают глаза (ибо сложно представить, чтобы потребитель добавлял в систему  теплоноситель), то во втором случае. .. заставляют платить за водоразбор или утечку, которых не было! К сожалению, действующие Правила учета тепловой энергии и  теплоносителя никаких разъяснений по данному вопросу не дают. Мы же в рамках данной статьи лишь констатируем факт: небаланс результатов измерения масс теплоносителя в закрытой системе теплоснабжения существует даже в «идеальных» условиях и обусловлен

погрешностями средств измерений.Отличия реального теплоносителя от «идеального».



 Когда мы говорим о погрешностях средств измерений, то обычно принимаем во внимание лишь основную погрешность, которая указана в паспорте и определяется для  нормальных условий применения этого средства. Если внимательно ознакомиться с другими разделами паспорта или Руководства по эксплуатации любого расходомера, водосчетчика, теплосчетчика, то мы найдем там эти «нормальные» для данного прибора характеристики измеряемой среды: ее температуру и давление, кинематическую вязкость и (для

расходомеров определенных типов) ионную проводимость, а также, например, допустимое содержание твердых и газообразных включений. И если температура, давление, вязкость, проводимость теплоносителя в трубопроводе, как правило, удовлетворяют заданным требованиям «автоматически», то количество твердых включений (окалина, мусор) и воздуха — величина непредсказуемая и непостоянная. Между тем влияние на точность измерений они оказывают весьма существенное. А поскольку по подающему и по обратному трубопроводам «грязь» и «воздух» проходят неоднократно, неодновременно и в неодинаковых количествах, то и ошибки измерений, ими вызванные, проявляются «асинхронно», что в конечном итоге может приводить к существенному небалансу результатов измерения масс.

При этом влияют твердые и газовые включения не только на работу самого преобразователя расхода, т.е. на измерение объемного расхода, объема, но и на вычисление массы. Дело в том, что тепловычислитель рассчитывает массу как произведение измеренного объема на плотность, при этом берутся значения плотности «нормальной» воды при измеренных температуре и давлении. Реальная же плотность вследствие присутствия в теплоносителе посторонних включений, а также в какой-то степени и от химического состава теплоносителя, отличается от «табличной», что ведет к появлению дополнительной погрешности. Кстати, специалисты отмечают, что при использовании расходомеров переменного перепада давления результаты измерения разности масс теплоносителя в подающем и обратном трубопроводах «сходятся» гораздо лучше, чем при использовании расходомеров и счетчиков воды многих других типов. Ведь расходомер переменного

перепада давления измеряет «сразу» именно массу, а не объем жидкости. К сожалению, сфера применения таких расходомеров ограничена в связи со сложностью их расчета, изготовления и обслуживания.

Ошибки проектирования, монтажа и эксплуатацииВыше мы рассмотрели, если можно так выразиться, объективные причины небаланса результатов измерения масс в трубопроводах систем теплоснабжения. Эти причины объясняются физикой и математикой или, если угодно — несовершенством средств и методов измерений. Однако гораздо чаще причины небаланса гораздо более прозаичны. Это — ошибки или небрежности, допущенные при проектировании узлов учета и монтаже приборов, а также неподобающее обслуживание приборов в процессе эксплуатации.

К наиболее распространенным ошибкам проектирования можно отнести:

− Неверный выбор преобразователей расхода по диаметру / диапазону измеряемых расходов. Если расход в системе близок к нижней или верхней границе диапазона преобразователя, то временами он может за эту границу и выходить, а «там» погрешность преобразователя не нормирована. А, например, для тахометрических (механических) водосчетчиков постоянная работа при расходах выше номинального ведет к преждевременному износу механизма и, как следствие, к ухудшению метрологических характеристик.

− Неверный выбор преобразователей расхода по температуре. В большей степени это относится к механическим водосчетчикам, разные модели которых предназначены для работы при температурах до 90, до 130 или до 150 о С. Счетчик, рассчитанный на температуру 90 градусов, при 130 может и не отказать, но паспортной точности уже не обеспечит. Что касается вихревых, электромагнитных, ультразвуковых преобразователей, то они, как правило, функционируют при температуре теплоносителя до 150 o C. Однако

грамотный проектировщик должен найти и учесть данные о дополнительной температурной погрешности преобразователя — эти данные указывает не каждый производитель, но это не значит, что такой погрешности не существует.

− Неверный выбор типа преобразователей. Возможно, спорный пункт. Однако нельзя не соотносить особенности преобразователей, указанные в их документации, с особенностями объекта, такие как характеристики теплоносителя, характеристики окружающей среды, конфигурация трубопроводов, вероятность электрических помех, и пр.

− Неправильный выбор мест монтажа преобразователей, неверный расчет длин прямых участков. Например, преобразователи расхода большинства типов нельзя или не рекомендуется устанавливать на нисходящем участке трубопровода, а некоторые предназначены для монтажа только в горизонтальный трубопровод. Длины прямых  участков зависят от того, что этим участкам предшествует: например, после шарового крана, эксплуатирующегося только в положениях «открыто»-«закрыто» длина участка минимальна, после поворотного затвора, колена, ступенчатого изменения диаметра трубопровода — максимальна.

− Неправильный выбор марки кабеля для подключения преобразователя к вычислителю, применение кабеля чрезмерной длины, неверная схема прокладки кабеля. Во всех этих случаях вследствие воздействия электромагнитных помех или из-за естественного затухания сигнала в кабеле вычислитель получает «не ту» или «не всю» информацию от преобразователя.

Что касается ошибок монтажа, то они могут быть и естественным следствием ошибок проектирования, и отступлениями от проекта, и простой небрежностью. Наиболее распространенные дефекты монтажа это:

− выступающие внутрь трубопровода прокладки;

− наплывы от сварки и окалина внутри трубопровода;

− монтаж преобразователя несоосно трубопроводу;

− несоответствие внутреннего диаметра прямых участков внутреннему диаметру преобразователя;

− неправильный монтаж термопреобразователей;

− небрежно подключенный и неаккуратно «проброшенный» кабель.



Вследствие всех этих ошибок не только возрастают погрешности преобразователей, но и, что более существенно в плане небаланса, преобразователи помещаются в неодинаковые условия. Например, преобразователь в подающем трубопроводе смонтирован верно, а в обратном — нет; у одного преобразователя прокладки в трубопровод не выступают, у другого — выступают весьма значительно, и т.д., и т.п. Результат — разные по величине и знаку дополнительные погрешности измерений, и — растущий небаланс.

Растет небаланс и при отсутствии надлежащего обслуживания приборов учета. Процедуры обслуживания обычно описаны в документации на приборы. Общим правилом является необходимость следить за климатическими условиями в узле учета, состоянием проточной части преобразователей расхода и состоянием контактов.

Итак, мы рассмотрели основные объективные и субъективные причины небаланса результатов измерения масс теплоносителя в подающем и обратном трубопроводах закрытой системы теплоснабжения. То же самое, впрочем, можно сказать и о небалансе в открытых системах в отсутствие водоразбора. В заключение сделаем из вышесказанного некоторые практические выводы.Допустим, мы установили теплосчетчик и увидели, что архивные (почасовые, посуточные) значения масс теплоносителя в подающем и обратном трубопроводах «не сходятся». Прежде всего, оцениваем величину небаланса (в процентах): если она меньше удвоенной основной относительной погрешности измерения массы теплосчетчиком, то, в принципе, причин для беспокойства нет. Однако нет и предела совершенству — даже в этом случае нужно удостовериться в том, что причины небаланса объективны. Если же величина небаланса велика, то найти причину просто необходимо.

Для этого первым делом пытаемся выяснить, когда появился небаланс — существовал ли он изначально или возник через какое-то время после сдачи теплосчетчика в эксплуатацию. В первом случае скорее всего имеют место ошибки проектирования и-или монтажа, во втором — ошибки эсплуатации, а может. .. реальные утечки или несанкционированный водоразбор. Разумеется об утечках или водоразборе можно говорить только тогда, когда знак разности масс «подача минус обратка» положителен.

Водоразбор можно выявить, проанализировав почасовые архивы теплосчетчика, т.к. если кто-то врезал в систему кран и сливает теплоноситель, то делается это, скорее всего, не круглосуточно, а в определенные часы. Утечка же «неуправляема», а значит постоянна. Выявив водоразбор или утечку «в архивах», их нужно выявить и в жизни — выявить и устранить.

Но, допустим, в нашем случае нет ни утечки, ни водоразбора, а небаланс существует. Как мы уже сказали выше, он либо существовал изначально, либо появился в процессе  эксплуатации. В первом случае проводим экспертизу проекта и проверку качества монтажа: сделать это можно и самому, но лучше привлечь специалистов. Скорее всего, ошибки будут обнаружены — их останется только исправить. Во втором случае  можно попытаться сопоставить время появления небаланса с какими-либо событиями. Например, небаланс мог возникнуть после проведения каких-либо ремонтных работ на объекте, после скачка напряжения в электросети, грозы, затопления подвала и т.п. Но лучше сразу демонтировать преобразователи расхода, осмотреть и при необходимости прочистить их проточные части, провести хотя бы простейшую диагностику, «прозвонить» линии связи с вычислителем.

Обязательно нужно проверить и термопреобразователи, т.к. ошибки измерения температуры также ведут к ошибкам измерения массы. Делать все это, разумеется, тоже лучше с привлечением специалистов.

Только в редких случаях найти причины небаланса не удается. Хотя бывалые монтажники могут рассказать массу случаев о «загадочных» и «заколдованных» объектах, где приборы не работают, несмотря ни на какие усилия и ухищрения специалистов. Но эту тему мы оставим для апрельского номера журнала…



Приточно-возвратные вентиляционные отверстия: в чем разница?

В чем разница между приточным и обратным отверстиями?

Заманчиво думать, что ваша печь и кондиционер просто продувают кондиционированным воздухом комнаты в вашем доме. Но это только половина дела; они также высасывают из них воздух.

Приточные отверстия в вашем доме выдувают кондиционированный воздух в ваши комнаты. Этот воздух выходит из вашей системы отопления и охлаждения через воздуховоды и выходит из приточных отверстий.Вы можете легко обнаружить вентиляционные отверстия, потому что они единственные, из которых вы можете почувствовать выход кондиционированного воздуха!

Возвратные отверстия в вашем доме всасывают воздух из ваших комнат в обратные каналы и обратно в вашу систему отопления и охлаждения. Ваши возвратные отверстия обычно больше, чем приточные, и вы не почувствуете, как воздух выходит из них.

Как конструкция воздуховода сочетается с приточными и возвратными отверстиями?

Ваша система обогрева и охлаждения должна поддерживать относительно сбалансированную среду внутри ваших воздуховодов.Это означает, что количество воздуха, которое выдувают ваши воздуховоды, равно количеству воздуха, который втягивается обратно в них.

Одна из самых больших проблем с проектированием воздуховодов в домах – недостаточное количество приточных или обратных вентиляционных отверстий. В любом случае давление внутри ваших воздуховодов выйдет из равновесия, что сделает ваш дом менее комфортным. Это одна из причин, почему так важно работать с квалифицированным подрядчиком, который произведет точные измерения расхода воздуха в вашем доме перед установкой системы отопления и охлаждения.

Как можно повысить эффективность вентиляционных отверстий подачи и возврата?

Даже если в вашем доме имеется необходимое количество приточных и обратных вентиляционных отверстий, вы можете сделать несколько вещей, чтобы убедиться, что они выполняют свою работу должным образом. Во-первых, убедитесь, что у вас нет мебели или других предметов, которые закрывают вентиляционные отверстия для подачи и возврата. Сохраняя чистоту вентиляционных отверстий, вы оптимизируете поток воздуха и максимально повысите домашний комфорт.

Также не закрывайте вентиляционные отверстия в любых комнатах, даже если вы не часто пользуетесь некоторыми комнатами.Закрытие вентиляционного отверстия увеличит давление внутри вашего воздуховода и приведет к тем же проблемам, что и плохая конструкция воздуховода. Лучшее решение для экономии энергии в помещениях, которыми вы не пользуетесь очень часто, – это разделить эти комнаты на отдельные зоны с помощью системы зонирования.

Если у вас есть какие-либо вопросы о приточных и обратных вентиляционных отверстиях в вашем доме, или если вы хотите, чтобы в вашем доме была обслужена или установлена ​​система отопления и охлаждения, свяжитесь с Hyde’s, вашей компанией по кондиционированию воздуха в долине Коачелла, по телефону (760) 360-2202!

Подводящие и возвратные каналы для выравнивания давления в существующих домах

Описание

В существующих домах домовладельцы могут иногда испытывать сильные сквозняки, перепады температур между комнатами, плохую циркуляцию воздуха или центральные системы принудительной вентиляции, которые казались более шумными или работали больше, чем им нужно. Одной из причин этих проблем может быть перепад давления между комнатами. Испытания под давлением в рамках оценки энергопотребления всего дома могут определить, не сбалансировано ли давление в доме. Несбалансированная система отопления, вентиляции и кондиционирования воздуха может привести к потере энергии и плохому терморегулированию.

Рис. 1. Регулятор постоянного воздушного потока – это регулируемое отверстие, которое автоматически регулирует потоки воздуха в системах воздуховодов до постоянного уровня (любезно предоставлено компанией American Aldes).

После того, как воздуховоды установлены и закрыты гипсокартоном и другими покрытиями, внести изменения очень сложно.Вот несколько обновлений, которые могут улучшить циркуляцию и распределение воздуха, позволяя системе работать ближе к проектной для повышения производительности и эффективности.

Иногда плохая циркуляция возникает из-за отсутствия правильного размера (низкого давления) обратного воздушного пути обратно к воздухоочистителю.

• Убедитесь, что мебель или предметы хранения не блокируют решетку возвратного воздуха, если она расположена низко на стене.
• Убедитесь, что размер решетки соответствует требованиям ACCA Manual D.
• Если возвратная решетка и воздуховод слишком малы, проверьте, можно ли их увеличить.
• Если невозможно увеличить обратный путь, посмотрите, есть ли альтернативный маршрут для добавления второго обратного пути.
• Если обратный путь представляет собой переход через стену, потолок или пол в механическое помещение (часто называемый «дикий» возврат), увеличьте размер решетки, но обязательно поставьте Z-образный воздуховод 90- градусный воротник или хотя бы перегородку для уменьшения шума.
• Убедитесь, что во всех спальнях есть либо соответствующие дверные прорези, чтобы обеспечить выравнивание при закрытых комнатах, либо передаточную решетку, установленную через стену, либо переходной канал, установленный над потолком, чтобы обеспечить циркуляцию воздуха в общественное пространство, а затем в центральный кондиционер.

Иногда проблема заключается в плохо сбалансированной системе приточного воздуха.

• В идеале каждый приточный отводной воздуховод должен иметь ручную балансировочную заслонку, обычно расположенную на отводе приточного ствола, чтобы регулировать воздушный поток в каждой комнате. Если это так, постепенно регулируйте заслонки, чтобы уменьшить поток воздуха в комфортные комнаты и тем самым увеличить поток воздуха в неудобные комнаты.
• В качестве альтернативы, ручные балансировочные заслонки в приточных каналах магистрали обеспечивают контроль баланса воздуха в различных частях или зонах дома (а не в отдельных комнатах).Это обычное решение для двухэтажных домов, где один ствол обслуживает первый этаж, а другой – второй. Эти амортизаторы багажника также допускают сезонную регулировку; например, чтобы подавать меньше воздуха наверх во время отопительного сезона и больше воздуха наверх во время сезона охлаждения.
• Если заслонки ответвления подачи не установлены или недоступны (например, из-за готового потолка подвала или каналов, установленных внутри этажей), можно выполнить незначительную регулировку баланса воздуха путем стратегического открытия и закрытия заслонок в регистрах подачи потолка / пола. Обратите внимание, что такой подход может привести к недопустимому шуму в регистрах (например, свисту) из-за увеличения скорости воздуха.
• Внимание: балансировочные заслонки и регуляторы регистра предназначены для точной настройки воздушных потоков, но не предназначены для исправления значительных ошибок размера воздуховода. Слишком много закрытых заслонок может привести к недостаточному потоку воздуха через печь / воздухообрабатывающий агрегат и привести к неисправности оборудования HVAC; это особенно важно в период охлаждения, так как это может привести к обледенению испарителя.

Если ручные заслонки недоступны или отсутствуют, рассмотрите возможность установки устройств пассивной регулировки воздушного потока (Рисунок 1).В этих амортизаторах используется саморегулирующийся аэродинамический профиль, обеспечивающий расход, не превышающий максимального расчетного, независимо от колебаний давления (рис. 2). Если общий поток системы пропорционально регулируется с помощью регулятора соответствующего размера в шейке каждого регистра, система будет оставаться сбалансированной в пределах диапазона давлений, для которого указаны регуляторы. Модернизация может быть выполнена изнутри комнаты, сняв решетку регистра и установив картридж в горловину диффузора (Рисунок 3).Следуйте инструкциям производителя по размеру и установке.

Рис. 2. Регуляторы постоянного воздушного потока, доступные с воздуховодами различных размеров (4, 5, 6, 8 и 10 дюймов) и трех классов давления (низкого, среднего и высокого), обеспечивают расчетный воздушный поток в широком диапазоне давлений. (любезно предоставлено американской компанией Aldes). Рис. 3. Регулятор постоянного воздушного потока установлен в горловину приточного воздуховода для управления воздушным потоком, чтобы обеспечить расчетный воздушный поток независимо от изменений давления (любезно предоставлено American Aldes).

Если требуется несколько сезонных, еженедельных и ежедневных схем балансировки из-за значительных различий в загруженности и использовании, может быть желательна правильно спроектированная система автоматического управления зоной (балансирующие заслонки с электронным управлением и отдельным термостатом для каждой независимой зоны) для повышения комфорта пассажиров. (руководство по проектированию см. в руководстве ACCA Manual Zr).

Для получения дополнительной информации см. Следующие руководства:

Для доступа к некоторым ссылкам может потребоваться покупка у издателя.Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Статическое давление: что это такое? Какая разница?

Когда вы идете к врачу, медсестра всегда выполняет несколько измерений. Один из них – артериальное давление – это ключевой показатель здоровья сердечно-сосудистой системы.

Если у вас артериальное давление 120/80 или меньше, вы в хорошей форме. Но начните ползать на территорию 140/90, и у вас будут проблемы.

Статическое давление в ваших воздуховодах работает точно так же. Подобно тому, как высокое кровяное давление указывает на проблему с вашим здоровьем, высокое статическое давление указывает на проблему с вашим оборудованием HVAC и воздуховодами. Что-то создает чрезмерную нагрузку на вашу систему, и она будет работать намного лучше, если вы определите проблему и устраните ее.

Ваше отопительное и воздушное оборудование прослужит дольше. Тебе тоже будет намного удобнее.

Статическое давление – это буквально сопротивление.

Системы

HVAC, независимо от размера, предназначены для перемещения определенного количества воздуха. Точно так же воздуховоды должны быть спроектированы таким образом, чтобы вся система могла работать правильно и эффективно. Когда все спроектировано и установлено правильно, статическое давление там, где оно должно быть. Вы даже можете назвать систему «здоровой».

К сожалению, в реальном мире все не так.

Неправильная установка воздуховодов, плохая конструкция системы и выбор фильтров – все это способствует высокому статическому давлению.Во многих домах играет роль комбинация этих факторов. Пока вы не решите проблему (ы) статического давления, ваша система никогда не будет работать на полную мощность и может выйти из строя раньше, чем вы ожидаете.

Тем временем вы можете получить:

• Шумные системы: Ограничения воздушного потока делают работу шумной. Чем больше статическое давление, тем громче ваша система. Вы слышите потрясающий свист воздуха каждый раз, когда включается ваша система? Вероятно, это из-за высокого статического давления.
• Неправильный воздушный поток: Вы когда-нибудь замечали горячие точки, холодные точки или воздух, который просто парит над регистром? Часто причиной является высокое статическое давление. Когда статическое давление высокое, система может перемещать слишком много (или недостаточно) воздуха на тонну, что приведет к возникновению дискомфортных условий во всем доме.
• Неисправность оборудования: Если вы никогда не заменяли двигатель нагнетателя или компрессор, считайте себя одним из счастливчиков. Это дорогостоящий ремонт, и вы можете какое-то время оставаться без отопления, переменного тока или тепла.Статическое давление, как мы вскоре рассмотрим, может привести к такому отказу.
• Сбой системы: В серьезных случаях статическое давление может значительно сократить срок службы вашего оборудования. Если многие компоненты начинают выходить из строя, вы можете столкнуться с ситуацией, когда замена всего обходится дешевле, чем ремонт отдельных частей.

Испытываете ли вы какие-либо из этих проблем с системой HVAC в вашем доме в Атланте? Возможно, пришло время осмотреть воздуховоды и испытать статическое давление, и фотоэлектрические системы могут помочь!

Свяжитесь с нами сегодня

Чтобы лучше понять проблему, представьте, что у вас есть компактный автомобиль.Скажем, Honda Civic. Civic хорошо ведет себя на ровной гладкой дороге. Ничто его не сдерживает.

Теперь немного увеличьте градиент. Есть некоторая нагрузка на двигатель автомобиля, но он все еще работает нормально. Еще немного увеличьте уклон, и машина может начать сопротивляться. Теперь прицепите к задней части прицеп – прицеп с лошадью. И продолжайте увеличивать градиент…

Вы уловили идею. В конце концов, маленькая машинка не сможет справиться с сопротивлением. Что-то сломается.Вы можете даже уничтожить машину.

Статическое давление очень много. Чем больше он увеличивается, тем больше перетаскивания добавляет в вашу систему. Правильное сопротивление гарантирует, что воздух движется так, как должен. Добавьте слишком много сопротивления, и у вас будут проблемы.

Что вызывает высокое статическое давление и что с этим делать?

Рад, что вы спросили! Вот некоторые из наиболее распространенных причин, по которым ваша система может иметь высокое статическое давление:

• Ваш 1-дюймовый гофрированный фильтр: Они есть у всех, но стандартные 1-дюймовые гофрированные фильтры могут значительно ограничить воздушный поток.Они пытаются фильтровать много воздуха на небольшой площади, и чем толще (или выше значение MERV) фильтр, тем сильнее ограничение. Вот почему мы рекомендуем использовать медиа-фильтр с низким перепадом давления. Вы получаете необходимую фильтрацию без значительного увеличения статического давления. Если вас действительно беспокоит аллергия, вы даже можете добавить ультрафиолетовое излучение в каналы подачи или перейти на фильтр HEPA. Все эти варианты предпочтительнее 1-дюймовых фильтров.
• Плохая конструкция и / или установка воздуховодов: Ограничения в воздуховодах могут способствовать высокому статическому давлению.Виной всему могут быть провисающие гибкие воздуховоды, чрезмерные изгибы и провалы и другие неудачи при установке. Решение – переустановить или заменить воздуховод. Когда это невозможно, переход на двигатель вентилятора с регулируемой скоростью (вместо системы «вкл / выкл») даст вам лучший воздушный поток, несмотря на проблемы с воздуховодом.
• Возвратный воздух меньшего размера: Этот тип воздуховода подходит для неправильной работы воздуховодов, но возвратный воздух меньшего размера представляет собой уникальные проблемы. Ваш компрессор предназначен для перекачивания хладагента под высоким давлением, но слишком мало возвратного воздуха может привести к тому, что система отправит жидкость обратно в компрессор, когда это не должно быть. В долгосрочной перспективе это сокращает срок службы вашего компрессора. Это также может привести к отказу двигателя вентилятора – дорогостоящее решение. Решение состоит в том, чтобы добавить обратный канал или увеличить размер существующего обратного канала.

Другая возможность – ваш фильтр действительно загрязнен. Если с момента последней замены прошло более 90 дней, отключите его, чтобы снизить статическое давление.

Несколько слов о низком статическом давлении

Мы только что много говорили о высоком статическом давлении, но низкое статическое давление также может быть проблемой. Хотя очень редко , низкое статическое давление обычно указывает на одно из двух:

• Ваш установщик увеличил размер магистральных линий. Мы видели это в некоторых старых домах. По какой-то причине (в грузовике не было нужного оборудования?), Кто бы ни устанавливал магистральные линии, их размеры были завышены.
• Вы значительно повысили энергоэффективность. Может быть, вы сжали свой домашний конверт в попытке сэкономить энергию. В крайних случаях ваш обновленный дом может быть несовместим со старыми воздуховодами.Раньше они были подходящего размера, но сейчас они не подходят.

В любом случае, вам, вероятно, трудно оставаться комфортно. Воздушный поток недостаточно сильный. Вам будет жарко с одной стороны комнаты и холодно с другой.

Обычно решение заключается в перепроектировании и переустановке воздуховодов.

Контроль статического давления

Статическое давление – это не то, что можно легко проверить без специального оборудования, желания просверлить воздуховоды и некоторого опыта.Это одна из причин, по которой люди нанимают такие компании, как мы!

Статическое давление – это одна из вещей, которые мы отслеживаем в рамках наших сервисных соглашений. Мы возьмем новые показания и сравним их со старыми так же, как медсестра измеряет ваше кровяное давление. Это действительно полезное измерение, потому что оно помогает нам устранять проблемы:

• Высокое статическое давление? Мы можем проверить, используете ли вы ограничительный фильтр или ваш обратный воздуховод недостаточен.
• Низкое статическое давление? Может быть, у вас слишком большие воздуховоды.Мы можем это проверить. Низкое статическое давление случается редко, но не редкость.

И так далее. Чем раньше вы проверите свое статическое давление, тем быстрее вы сможете решить проблемы, прежде чем они приведут к отказу оборудования.

В HVAC самые простые изменения могут иметь большое значение. Простое решение, такое как изменение типа фильтра, который вы используете для снижения статического давления, может сэкономить вам тысячи на , заменяющую систему, которую вам не нужно покупать .

Звучит безумно? Так происходит все время.Статическое давление – вещь серьезная.

Испытание статическим давлением в HVAC

Когда вас вызывают для проверки работоспособности системы HVAC, необходимо учитывать множество факторов. Иногда проблема настолько проста, как засорение вентиляционного отверстия или решетки, но обычно требуется более сложная диагностика. Одной из переменных, которую важно понимать, является статическое давление, фундаментальная диагностика HVAC, которая имеет решающее значение для сбалансированной системы.

Статическое давление также известно как сопротивление воздуха в системе, и по сути является мерой сопротивления воздушному потоку, которое возникает в системе HVAC.Симптомы проблемы статического давления включают чрезмерный шум, горячие и холодные точки в доме и даже отказ оборудования. Выявление проблемы статического давления до того, как она вызовет сбой системы, сэкономит вашим клиентам массу хлопот и денег.

Прежде чем приступить к измерению статического давления, соберите всю возможную информацию об оборудовании. Найдите номера моделей, отметьте мощность вентиляторов и укажите все использованные не заводские аксессуары. Если есть очевидные проблемы, такие как грязные фильтры, устраните их перед запуском теста.Убедитесь, что настройки оборудования соответствуют характеристикам производителя. Вы захотите обратиться к документации по оборудованию после того, как сделаете свои измерения.

Статическое давление измеряется манометром с датчиками давления. Ранние манометры использовали столб воды для отображения давления в системе. Давление воздуха физически подняло воду в дюймах, поэтому статическое давление сегодня выражается в дюймах.

Необходимо снимать показания со стороны подачи и возврата системы.Это потребует от вас просверлить оборудование. Показания на стороне подачи должны быть сняты между печью и внешним змеевиком в кожухе, чтобы учесть сопротивление, вызванное проталкиванием воздуха через змеевик. Распространенной ошибкой здесь является измерение только на нагнетательной камере.

Чтобы снять показания между печью и змеевиком, вам необходимо просверлить корпус печи. Избегайте сверления в корпусе змеевика. Вы также просверлите отверстие после змеевика в приточной камере.Это дает вам измерение сопротивления, вызванного катушкой.

Для обратной стороны вы снимаете показания между печью и фильтром. Всегда выполняйте сверление осторожно, избегая поддонов для конденсата, печатных плат и колпачков. Используйте защитную оболочку для сверла, чтобы не сверлить глубже, чем предполагалось.

Вставьте зонд манометра в отверстия для измерения. Обязательно обнулите манометр, прежде чем снимать показания. Для этого у каждого манометра будут немного разные инструкции.Вы должны установить манометр на высокое давление (+) для измерения на стороне подачи и низкое давление (-) для измерения на стороне возврата.

Если у вас есть показания со стороны подачи и возврата, ваше внешнее статическое давление является простым дополнением. Не обращайте внимания на положительные и отрицательные числа и сложите значения для обоих показаний.

Например, если ваше показание подачи составляет (+) 0,28, а ваше показание возврата составляет (-) 0,20, статическое давление составляет 0,48. Вам нужно будет вычесть падение давления на змеевике и падение давления на фильтре следующим образом:

0.28 – 0,04 (перепад давления на змеевике) + 0,20 – 0,04 (перепад давления на фильтре) = 0,40

Чтобы понять, каким должно быть статическое давление в системе, см. Технические характеристики оборудования. Низкое показание статического давления указывает на то, что в воздуховодах могут быть утечки или что скорость вентилятора необходимо отрегулировать. Высокое статическое давление является индикатором блокирования воздушного потока, которое может быть вызвано закрытыми заслонками, перегибами гибкого воздуховода или плохой конструкцией воздуховода.

Статическое давление следует измерять всякий раз, когда вы устанавливаете новую систему, так как это отличная отправная точка для будущих обращений в службу поддержки.Этот дополнительный шаг может помочь вам выявить проблемы до того, как они станут серьезными и дорогостоящими для ваших клиентов.

31 декабря 2018 г.

Как работает давление и поток воды?

Благодаря напору и потоку воды вы можете включить смеситель на кухне и мыть руки. Революция внутренней сантехники сделала напор воды необходимостью для большинства людей в мире. Представьте себе жизнь без рабочего смесителя в ванной, кухне или где-либо еще!

Несмотря на то, что это важные части повседневной жизни, вам может никогда не прийти в голову, как работает давление воды, или даже как определить низкое давление воды в домах. Хотите узнать, как давление воды сравнивается с потоком воды и как они действуют в вашей повседневной жизни? Даже если это не так, в следующий раз, когда вы откроете кран только на струйку воды, понимание давления воды поможет вам понять, что происходит.

Определение давления воды

Давление воды описывается как сила или сила, которая используется для проталкивания воды по трубам или другим путям и создается высотой или высотой. Например, почти в каждом городе есть водонапорная башня, которая обычно расположена высоко на холме.Эта водонапорная башня представляет собой большой резервуар, в котором хранится городская вода. Высота бака будет определять давление, которое будет иметь подача воды.

На давление воды также часто влияет гравитация. Вода намного плотнее воздуха, поэтому небольшие перепады высот влияют на нее еще больше.

Определение расхода воды

Количество воды, проходящей через трубу в любой момент времени, описывается как поток воды. На расход воды может влиять ширина подающей трубы.Если бы многие приборы или дома получали воду из водопроводной трубы небольшой ширины, скорость потока была бы ниже, чем если бы труба была большей ширины. Таким образом, если бы многие краны или приборы были открыты одновременно, для них не было бы достаточного количества воды. Это приведет к низкому расходу.

Расход воды из крана определяется давлением воды. Чем больше воды проходит через трубу, тем выше давление.Через трубы любого размера более высокое давление воды вызовет больший поток воды. Однако ниже по потоку давление будет уменьшаться из-за потери трения и увеличения скорости воды.

Сходства и различия между давлением воды и расходом воды

Необходимо отметить, что давление воды и расход воды НЕ одно и то же. Проще всего это описать, поток воды – это то, как МНОГО воды течет по крану, а давление воды – это то, насколько ЖЕСТКО вода падает в кран.

Как давление воды, так и поток воды связаны с трением. Трение замедляет движение воды по трубе, в зависимости от текстуры и диаметра трубы. Если напор воды достаточен, чем ровнее труба, тем меньше трение и тем быстрее вода скользит по ней. При наличии эффективного потока воды трение в трубах меньшего размера может быть уменьшено, чтобы поток оставался высоким.

Как правило, чем больше размер трубы, тем выше расход воды. Однако всегда следует учитывать уровень давления воды.Даже самые большие и гладкие трубы не будут иметь эффективного потока воды при низком давлении воды, потому что у них недостаточно прочности, чтобы преодолеть силу трения.

Для изменения расхода воды необходимо отрегулировать открытие трубы. Изменение давления воды бывает разным. Чтобы отрегулировать давление, необходимо изменить диаметр или структуру трубы, используя другую настройку регулятора / насоса или регулятора / насоса. Давление воды также можно регулировать, изменяя количество воды, которая поднимается над водой, проходящей через водопровод.

Общие проблемы с давлением воды

Если напор воды в душе такой слабый, что вы чувствуете, что почти ничего не выходит, или если ваша кухонная раковина выпускает только несколько капель воды, значит, у вас проблема с напором воды. Есть несколько причин, по которым вы можете столкнуться с проблемами с давлением воды, но вот несколько:

Засоренные стоки

Засорение или засорение дренажа – наиболее вероятные виновники низкого давления воды в ваших трубах. Серьезные засоры требуют большего, чем простой ремонт своими руками, и для этого потребуется опыт профессионального сантехника.

Закрытый счетчик воды или запорный клапан дома

Если водосчетчик или запорная арматура дома не полностью открыты, поток воды будет нарушен. Оба этих клапана регулируют поток воды, поэтому убедитесь, что они оба полностью открыты.

Неисправность регулятора давления воды

Регулятор давления воды регулирует входное давление в вашей водопроводной системе, чтобы поддерживать его на безопасном уровне, чтобы предотвратить повреждение ваших труб. Если ваш регулятор давления воды выходит из строя, это может вызвать скачкообразное или низкое давление воды, что может повлиять на все ваше имущество.

Проблемы с трубами

Если ничто из вышеперечисленного не является причиной низкого давления воды, то проблема может заключаться в трубах. Если у вас старые стальные трубы, скорее всего, внутри у вас есть минеральные отложения, которые ограничивают поток воды. Или у вас может быть проблема с утечкой. Вода, вытекающая из ваших труб, не попадает в раковину или душ, в результате чего остается меньше воды. Осмотр водостока водопроводом может помочь найти источник утечки.

Вам нужен профессиональный сантехник, чтобы исправить проблемы с низким давлением воды? Express Sewer & Drain имеет многолетний опыт и может решить любые ваши проблемы с водопроводом.Поэтому, если вам нужен профессионал, не сомневайтесь и свяжитесь с нами. Мы работаем для вас 24/7!

Приточные и возвратные вентиляционные отверстия

Если у вас есть центральная система кондиционирования воздуха, вы знаете, что через ваш дом проходит множество воздуховодов. Эти воздуховоды переносят воздух в вашу систему отопления и охлаждения и обратно. Для того, чтобы воздух попадал в воздуховоды и выходил из них, необходимо несколько вентиляционных отверстий.

Воздуховоды и вентиляционные отверстия являются частью системы отопления, вентиляции и кондиционирования (HVAC) здания.Есть два типа: приточные отверстия и возвратные .

Если ваш кондиционер в помещении является сердцем системы, то приточные каналы – это артерии, а обратные – вены. Помните, что артерии несут кровь от сердца к телу, тогда как вены несут кровь от тела обратно к сердцу.

Приточные и возвратные клапаны

Расходные материалы

Приточные отверстия подключены к приточным каналам, по которым кондиционированный воздух поступает в помещения.

• Обычно они меньше, чем возвратные вентиляционные отверстия.
• У большинства вентиляционных отверстий есть жалюзи или планки (расположенные за решеткой), позволяющие направлять воздушный поток.

Вы можете определить вентиляционные отверстия в вашем доме, включив системный вентилятор и подержав перед вентиляционным отверстием лист бумаги или руку. Если выходит воздух, это приточное отверстие.

Возврат

Обратные вентиляционные отверстия подключены к вашим обратным каналам, которые вытягивают воздух из ваших внутренних помещений для подачи в вашу систему отопления и охлаждения.

• Обычно они больше по размеру.
• Возвратные вентиляционные отверстия не имеют жалюзи.

Обратные вентиляционные отверстия можно определить, включив системный вентилятор и подняв руку или лист бумаги вверх. Если бумага тянется к вентиляционному отверстию или вы чувствуете эффект всасывания, это возвратное отверстие.

Никогда не блокируйте подающие или возвратные вентиляционные отверстия!

Когда ваша система отопления или охлаждения включена, она не просто нагнетает кондиционированный воздух – она ​​одновременно высасывает воздух. Если какие-либо из ваших отверстий для возврата или подачи заблокированы, весь баланс системы будет сброшен.

Хотя вы можете думать, что экономите энергию, отключая кондиционирование воздуха в незанятых комнатах, вы можете увеличить давление воздуха в системе воздуховодов, что приведет к большим утечкам в воздуховодах. Закрытие или блокировка вентиляционных отверстий не уменьшит потребление энергии, поскольку система HVAC всегда работает с одинаковой скоростью.

Предполагается, что ваш обратный и приточный воздуховоды обеспечивают сбалансированную подачу воздуха. Другими словами, в вашу систему HVAC должно входить и выходить равное количество воздуха.Если есть разница в давлении, ожидайте проблем с комфортом и эффективностью. Плохая конструкция воздуховодов и затрудненный воздушный поток могут привести к аналогичным проблемам.

• Обойдите свой дом и убедитесь, что никакие вентиляционные отверстия не закрыты и не заблокированы мебелью или другими предметами.
• Улучшите движение воздуха, открывая двери в комнаты в доме.

Узнайте больше о том, почему не следует закрывать вентиляционные отверстия, и о других мифах и выдумках, связанных с HVAC.

Признаки несбалансированного воздуховода

Обратитесь к специалисту по HVAC, если вы заметили какой-либо из следующих симптомов несбалансированных воздуховодов:

• Горячие и холодные точки или неравномерная температура
• Непостоянный или несуществующий воздушный поток
• На воздуховодах образуется конденсат
• Вы заметили утечку воздуха из воздуховодов.

Очистка и / или герметизация воздуховодов может быть вашим ответом. Узнайте о нашей фирменной системе воздуховодов PureFlow ™.

Если у вас есть какие-либо вопросы о подающих или обратных каналах, не стесняйтесь спрашивать у чемпиона.

Service Champions известен надежным и своевременным обслуживанием систем отопления и кондиционирования воздуха в районах Ист-Бэй, Саут-Бэй и Сакраменто.

Если у вас есть центральная система кондиционирования воздуха, вы знаете, что через ваш дом проходит множество воздуховодов.Эти воздуховоды переносят воздух в вашу систему отопления и охлаждения и обратно. Для того, чтобы воздух попадал в воздуховоды и выходил из них, необходимо несколько вентиляционных отверстий.

Воздуховоды и вентиляционные отверстия являются частью системы отопления, вентиляции и кондиционирования (HVAC) здания. Есть два типа: приточные отверстия и возвратные .

Если ваш кондиционер в помещении является сердцем системы, то приточные каналы – это артерии, а обратные – вены. Помните, что артерии несут кровь от сердца к телу, тогда как вены несут кровь от тела обратно к сердцу.

Приточные и возвратные клапаны

Расходные материалы

Приточные отверстия подключены к приточным каналам, по которым кондиционированный воздух поступает в помещения.

• Обычно они меньше, чем возвратные вентиляционные отверстия.
• У большинства вентиляционных отверстий есть жалюзи или планки (расположенные за решеткой), позволяющие направлять воздушный поток.

Вы можете определить вентиляционные отверстия в вашем доме, включив системный вентилятор и подержав перед вентиляционным отверстием лист бумаги или руку.Если выходит воздух, это приточное отверстие.

Возврат

Обратные вентиляционные отверстия подключены к вашим обратным каналам, которые вытягивают воздух из ваших внутренних помещений для подачи в вашу систему отопления и охлаждения.

• Обычно они больше по размеру.
• Возвратные вентиляционные отверстия не имеют жалюзи.

Обратные вентиляционные отверстия можно определить, включив системный вентилятор и подняв руку или лист бумаги вверх. Если бумага тянется к вентиляционному отверстию или вы чувствуете эффект всасывания, это возвратное отверстие.

Никогда не блокируйте подающие или возвратные вентиляционные отверстия!

Когда ваша система отопления или охлаждения включена, она не просто нагнетает кондиционированный воздух – она ​​одновременно высасывает воздух. Если какие-либо из ваших отверстий для возврата или подачи заблокированы, весь баланс системы будет сброшен.

Хотя вы можете думать, что экономите энергию, отключая кондиционирование воздуха в незанятых комнатах, вы можете увеличить давление воздуха в системе воздуховодов, что приведет к большим утечкам в воздуховодах. Закрытие или блокировка вентиляционных отверстий не уменьшит потребление энергии, поскольку система HVAC всегда работает с одинаковой скоростью.

Предполагается, что ваш обратный и приточный воздуховоды обеспечивают сбалансированную подачу воздуха. Другими словами, в вашу систему HVAC должно входить и выходить равное количество воздуха. Если есть разница в давлении, ожидайте проблем с комфортом и эффективностью. Плохая конструкция воздуховодов и затрудненный воздушный поток могут привести к аналогичным проблемам.

• Обойдите свой дом и убедитесь, что никакие вентиляционные отверстия не закрыты и не заблокированы мебелью или другими предметами.
• Улучшите движение воздуха, открывая двери в комнаты в доме.

Узнайте больше о том, почему не следует закрывать вентиляционные отверстия, и о других мифах и выдумках, связанных с HVAC.

Признаки несбалансированного воздуховода

Обратитесь к специалисту по HVAC, если вы заметили какой-либо из следующих симптомов несбалансированных воздуховодов:

• Горячие и холодные точки или неравномерная температура
• Непостоянный или несуществующий воздушный поток
• На воздуховодах образуется конденсат
• Вы заметили утечку воздуха из воздуховодов.

Очистка и / или герметизация воздуховодов может быть вашим ответом.Узнайте о нашей фирменной системе воздуховодов PureFlow ™.

Если у вас есть какие-либо вопросы о подающих или обратных каналах, не стесняйтесь спрашивать у чемпиона.

Service Champions известен надежным и своевременным обслуживанием систем отопления и кондиционирования воздуха в районах Ист-Бэй, Саут-Бэй и Сакраменто.

Статическое давление HVAC

Статическое давление HVAC | Видите длинный приточный воздуховод слева рядом с серой двутавровой балкой? Заметили, как он уменьшается в ширину? Это то, что необходимо сделать в приточном воздуховоде, чтобы поддерживать адекватное статическое давление по мере удаления главного воздуховода от печи.Правый канал такого же размера – это главный магистральный трубопровод возвратного воздуха, ведущий обратно в печь. В этой колонке НАСТОЛЬКО полезная информация, поэтому я поделился ею с 31000 подписчиков в БЕСПЛАТНОЙ рассылке новостей от 25 октября 2020 года. Авторские права 2018 Тим Картер

Статическое давление в системе отопления, вентиляции и кондиционирования воздуха – это мера силы воздуха внутри вашего воздуховода. Показание давления в самом дальнем от печи или воздухозаборнике воздушном регистре должно равняться давлению, измеренному в самом ближайшем.

Контрольный список статического давления HVAC

• Главный приточный воздуховод должен уменьшаться по мере выхода ответвлений
• Самое дальнее от печи помещение может быть таким же теплым / прохладным, как и самая удобная комната в доме
• Воздуховоды HVAC должны имитировать кровеносные сосуды в вашем теле
• Установить регулятор заслонки в каждый ответвление

Ссылки по теме

Отопительные воздуховоды – СЕКРЕТНЫЕ СОВЕТЫ – Не сообщайте, пожалуйста

Инфракрасные фотографии с потерей тепла – НЕОБХОДИМО УВИДЕТЬ низкое качество изготовления!

Простое поддержание статического давления HVAC

Первое, что нужно запомнить, это то, что каждая комната в вашем доме нуждается в поступлении определенного количества воздуха, чтобы вам было комфортно. Я говорю это, предполагая, что в вашем доме есть система воздушного отопления или система кондиционирования воздуха для летнего охлаждения.

Важно понимать, что воздух, выходящий из приточных регистров в каждой комнате, должен проходить с одинаковой скоростью. Это происходит, когда статическое давление в воздуховодах одинаково, независимо от того, где вы его измеряете в системе воздуховодов.

Бесплатные и быстрые ставки

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных подрядчиков по воздуховоду HVAC.

Как сбалансировать воздушный поток в воздуховодах?

Первый шаг к сбалансированному потоку воздуха в воздуховодах – это вычислить, сколько кубических футов кондиционированного воздуха должно поступать в каждую комнату, чтобы сделать комнату комфортной.

Большинство людей не осознают, что системы отопления и охлаждения жилых помещений очень сложны. Это верно как для систем с принудительной подачей воздуха, так и для систем водяного или парового отопления.

Чтобы убедиться, что выбрано оборудование правильного размера, необходимо выполнить множество расчетов. На оборудовании есть много элементов управления, которые необходимо правильно отрегулировать, чтобы обеспечить сбалансированную систему. Воздуховоды должны быть правильно спроектированы и рассчитаны. Это, безусловно, самый технический аспект жилищного строительства.

Как правильно рассчитать размер печи?

Когда вы решили установить печь с принудительным обдувом или систему кондиционирования, нужно произвести различные расчеты. Каждая комната вашего дома, в зависимости от ее размера, местоположения, ориентации компаса, количества стекла и т. Д., Требует определенного объема воздуха для входа в нее для правильного поддержания желаемой температуры.

Это печь на чердаке. Фото прислал один из моих подписчиков на рассылку новостей. Во время его установки было допущено несколько ошибок, не в последнюю очередь из которых он лежал на боку вместо того, чтобы быть настоящей низкопрофильной печью. Авторские права 2018 Тим Картер

Как вы понимаете, для каждой комнаты в зависимости от упомянутых выше переменных, вероятно, потребуется разный объем воздуха. В большой комнате потребуется больше воздуха, чем в маленькой.

Угловая комната может иметь две внешние стены, а внутренняя комната может не иметь внешних стен. Вы или ваш специалист по ОВК должны продумать и оценить все эти вещи, чтобы обеспечить комфортный климат в помещении.

Какова основная функция системы HVAC?

Внутренний климат-контроль является основной функцией системы отопления и охлаждения.Правильно установленная система гарантирует, что каждая комната в доме отапливается или охлаждается.

Плохая система приведет к сильно разным температурам от комнаты к комнате, к горячим и холодным точкам, чрезмерному шуму и т. Д. Хитрость заключается в том, чтобы убедиться, что необходимое количество воздуха входит и выходит в каждую комнату.

Расчеты, которые производятся для обеспечения того, чтобы в комнату поступало необходимое количество воздуха, сообщают специалисту по ОВК очень важную цифру. Он сообщает этому человеку, сколько кубических футов воздуха в минуту требуется каждой комнате.

Это, в свою очередь, говорит специалисту по ОВК, насколько мощным должен быть воздуходувка с печью. Здравый смысл подсказал бы вам, что, если бы расчеты показали, что всему дому требуется 1750 кубических футов в минуту, а воздуходувка могла производить только 1200 футов в минуту, возникла бы проблема. Предположим, что специалист по ОВК получает воздуходувку подходящего размера.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных подрядчиков по воздуховоду HVAC.

Как добиться нужного количества воздуха в каждой комнате?

Задача состоит в том, чтобы обеспечить одновременное поступление необходимого количества воздуха в каждую комнату.Здесь все начинает усложняться.

Вот проблема. Воздуходувка печи вырабатывает только определенное количество энергии в любой момент времени. Эта энергия постоянна. Если в одну комнату попадает слишком много воздуха (энергии), на остальные комнаты не хватит. Помните, что в каждую комнату поступает разное количество воздуха (энергии).

Для достижения цели одновременного поступления необходимого количества воздуха (энергии) в каждую комнату необходимо выровнять статическое давление во всей системе воздуховодов.Статическое давление в системе HVAC – это то же самое, что артериальное давление в вашем теле.

Это проверенный временем принцип, который работает. Этого не так уж и сложно добиться в вашей системе HVAC.

Принцип очень прост в применении. Помните первоначальный расчет, который указывает общее количество кубических футов воздуха в минуту, которое требуется вашему дому?

Насколько важны расчеты воздушного потока?

Жизненно важно, чтобы вы или ваш специалист по ОВК правильно рассчитали это число.Если вы решите провести этот расчет, вы должны получить книги по отоплению и кондиционированию воздуха, в которых рассказывается, как это делать. Это не так уж и сложно, просто нужно время.

Возможно, в вашей местной библиотеке есть нужные вам книги. Когда у вас есть этот номер и отдельный номер для каждой комнаты, вы готовы к проектированию воздуховодов.

Установка статического давления и воздуховода ОВК

Воздуховоды аналогичны любому другому трубопроводу. Вы можете получить столько воздуха через воздуховод при заданном давлении.Это имеет смысл. Вы не должны забывать об этой концепции.

Мы также знаем, что вентилятор печи может производить не так много энергии. Эта энергия превращается в давление, потому что она выталкивает воздух из печи. Давление на воздуходувке не будет равно давлению в регистре подачи воздуха в каждой комнате.

Это потому, что общее давление нагнетателя делится на количество регистров подачи воздуха. Однако давление на каждом регистре должно быть одинаковым, независимо от размера комнаты или регистра.

Вот как это работает. Как только воздух (энергия) покидает воздуходувку печи, он начинает двигаться по основному каналу подачи. Этот воздуховод имеет определенную площадь поперечного сечения.

Примером может служить воздуховод высотой 8 дюймов и шириной 22 дюйма. Перед включением воздуходувки этот воздуховод, как и все другие воздуховоды, заполняется воздухом. Воздуходувке придется выталкивать этот воздух, чтобы горячий или холодный воздух попадал в комнаты.

Чтобы толкать вещи, нужна энергия. Помните, что воздуходувка печи в любой момент создает только постоянное количество энергии.Когда включается вентилятор печи, он начинает выталкивать весь воздух по каналам.

Каждый раз, когда ответвление воздуховода отключает основной воздуховод, остается меньше энергии, чтобы вытолкнуть остаток воздуха. Если основной воздуховод не уменьшается в размерах после того, как несколько ветвей были сняты, оставшийся воздух (энергия) начинает выталкивать лишний воздух, который он не должен выталкивать.

Если это произойдет, эта потеря энергии приведет к снижению энергии (воздуха) в остальных регистрах приточного воздуха. Давление воздуха, выходящего из этих регистров, будет ниже, чем давление в регистрах, расположенных ближе к печи.

Как видите, главный воздуховод должен становиться все меньше и меньше по мере того, как в каждую комнату выходит больше ответвлений. Именно так устроена ваша система кровоснабжения. Артерии рядом с сердцем намного больше, чем артерии в руках или ногах.

Уменьшение размера основного воздуховода зависит от количества энергии, которое остается после того, как каждый ответвленный воздуховод выходит из основного воздуховода. Многие факторы влияют на то, когда этот воздуховод начинает уменьшаться в размерах.

Однако, если по какой-либо причине ваш главный воздуховод не становится меньше по мере удаления ответвлений, спросите у своего специалиста по ОВК, почему.Надеюсь, у них есть хорошее объяснение.

Какие другие советы по балансировке статического давления воздуха?

Есть и другие важные моменты, которые следует учитывать при установке новой печи или замене существующей. Попробуйте расположить печь в центре конструкции.

Вы когда-нибудь задумывались, почему ваше сердце не находится в голове или ногах? Размещая печь в центре конструкции, вы минимизируете расстояние до самой дальней комнаты.

Это означает, что нужно выталкивать меньше воздуха.Убедитесь, что специалист по ОВК устанавливает регулятор заслонки в каждом отводном воздуховоде, ведущем в каждую комнату.

Рычаг, который вы видите сбоку от круглого металлического воздуховода, представляет собой регулятор заслонки. Он соединен с круглым металлическим диском внутри трубы воздуховода. Если бы я повернул рычаг так, чтобы он находился прямо вверх и вниз, диск перекрыл бы 90 процентов воздушного потока в воздуховоде. Авторские права 2018 Тим Картер

Эта заслонка очень похожа на водопроводный кран. Вы можете ограничить количество воздуха, поступающего в каждую комнату, регулируя эту заслонку.Этот дополнительный контроль также поможет вам сбалансировать систему.

Попросите показать расчеты, которые использовал ваш специалист по ОВК, чтобы он или она правильно сбалансировали вашу систему.
