Давление на подаче и обратке отопления: Давление в системе отопления – какое считается рабочим, его перепады и регулировка

видео-инструкция по монтажу своими руками, почему происходит падение, цена, фото

За счет чего создается перепад давлений в системах отопления и водоснабжения? Для чего он нужен? Как регулировать перепад? В силу каких причин в системе отопления падает давление? В статье мы постараемся ответить на эти вопросы.

Тепловой узел дома. Его работа невозможна без разницы давлений между нитками теплотрассы.

Функции

Для начала выясним, зачем создается перепад. Его главная функция — обеспечение циркуляции теплоносителя. Вода всегда будет двигаться из точки с большим давлением в точку, где давление меньше. Чем больше перепад — чем больше скорость.

Полезно: ограничивающим фактором становится растущее с увеличением скорости потока гидравлическое сопротивление.

Кроме того, перепад искусственно создается между циркуляционными врезками горячего водоснабжения в одну нитку (подачу или обратку).

Циркуляция в данном случае выполняет две функции:

1. Обеспечивает стабильно высокую температуру полотенцесушителей , которые во всех современных домах размыкают собой один из соединенных попарно стояков ГВС.
2. Гарантирует быстрое поступление горячей воды к смесителю вне зависимости от времени суток и водоразбора по стояку. В старых домах без циркуляционных врезок воду по утрам приходится подолгу сливать до ее нагрева.

Наконец, перепад создается современными приборами учета расхода воды и тепла.

Электронный теплосчетчик.

Как и для чего? Для ответа на этот вопрос нужно отослать читателя к закону Бернулли, согласно которому статическое давление потока обратно пропорционально скорости его движения.

Это дает нам возможность сконструировать прибор, регистрирующий расход воды без использования ненадежных крыльчаток:

• Пропускаем поток через переход сечения.
• Регистрируем давления в узкой части счетчика и в основной трубе.

Зная давления и диаметры, при помощи электроники можно рассчитывать в реальном времени скорость потока и расход воды; при использовании же термодатчиков на входе и выходе из контура отопления несложно вычислить количество оставшегося в системе отопления тепла.

Заодно по разнице расхода на подающем и обратном трубопроводах рассчитывается потребление горячей воды.

Создание перепада

Как создается перепад давлений?

Элеватор

Главный элемент системы отопления многоквартирного дома — элеваторный узел. Его сердцем является сам элеватор — невзрачная чугунная трубка с тремя фланцами и соплом внутри.Прежде, чем объяснить принцип работы элеватора, стоит упомянуть одну из проблем центрального отопления.

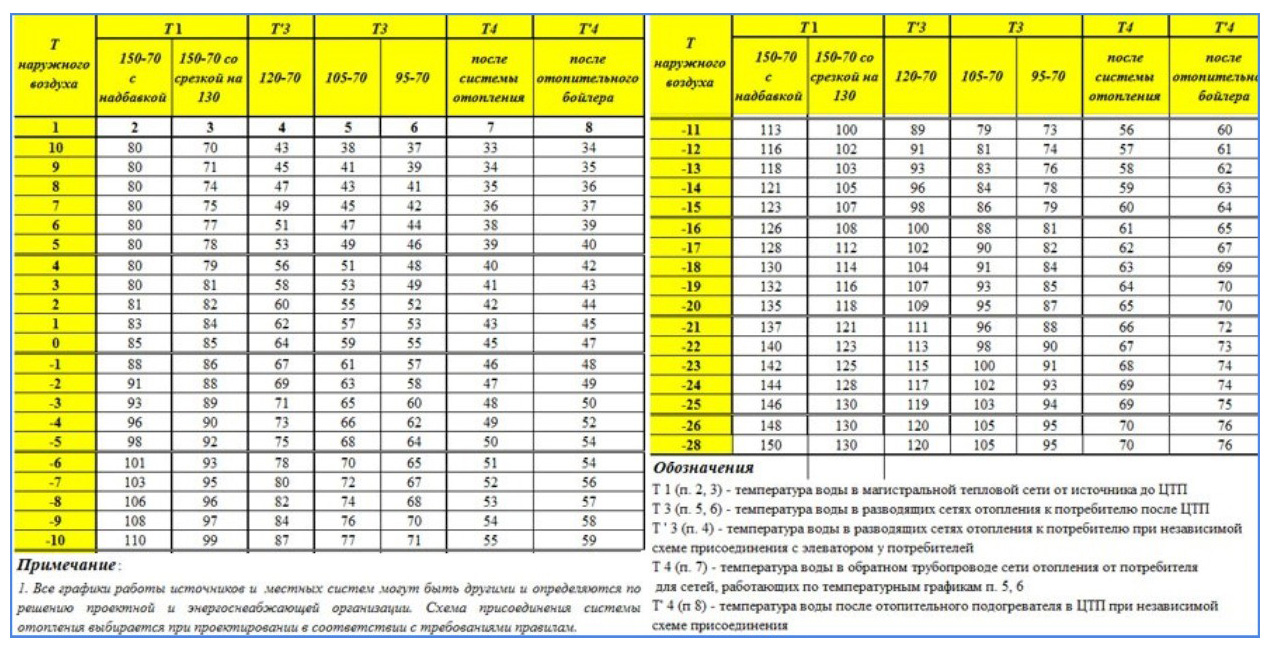

Существует такое понятие, как температурный график — таблица зависимости температур трасс подачи и обратки от погодных условий. Приведем небольшую выдержку из него.

Температура наружного воздуха, С	Подача, С	Обратка, С
+5	65	42,55
0	66,39	40,99
-5	65,6	51,6
-10	76,62	48,57
-15	96,55	52,11
-20	106,31	55,52

Отклонения от графика в большую и меньшую сторону одинаково нежелательны. В первом случае в квартирах будет холодно, во втором — резко растут затраты энергоносителя на ТЭЦ или котельной.

Открытое в морозы окно означает увеличение расходов для энергетиков.

При этом, как легко заметить, разброс между подачей и обратным трубопроводом достаточно велик. При циркуляции, достаточно медленной для такой дельты температур, температура отопительных приборов будет распределена неравномерно. Жители квартир, чьи батареи подключены к стоякам подачи, будут страдать от жары, а владельцы радиаторов на обратке — мерзнуть.

Элеватор обеспечивает частичную рециркуляцию теплоносителя из обратного трубопровода. Впрыскивая через сопло быструю струю горячей воды, он в полном соответствии с законом Бернулли создает быстрый поток с низким статическим давлением, который затягивает дополнительную массу воды через подсос.

Температура смеси заметно ниже, чем у подачи, и несколько выше, чем на обратном трубопроводе. Скорость циркуляции оказывается высокой, а разница температур между батареями — минимальной.

Схема работы элеватора.

Подпорная шайба

Это несложное приспособление представляет собой диск из стали толщиной не менее миллиметра с просверленным в нем отверстием. Оно ставится на фланец элеваторного узла между циркуляционными врезками. Шайбы ставятся и на подающем, и на обратном трубопроводе.

Важно: для нормальной работы элеваторного узла диаметр отверстий подпорных шайб должен быть больше диаметра сопла.
Обычно разница составляет 1-2 миллиметра.

Циркуляционный насос

В автономных системах отопления напор создается одним или несколькими (по числу независимых контуров) циркуляционными насосами. Наиболее распространенные устройства — с мокрым ротором — представляют собой конструкцию с общим валом для крыльчатки и ротора электромотора. Теплоноситель выполняет функции охлаждения и смазки подшипников.

Циркуляционный насос с мокрым ротором.

Значения

Каков перепад давлений между разными участками отопительной системы?

• Между подающей и обратной нитками теплотрассы он составляет примерно 20 — 30 метров, или 2 — 3 кгс/см2.

Справка: избыточное давление в одну атмосферу поднимает водяной столб на высоту 10 метров.

• Перепад между смесью после элеватора и обратным трубопроводом — всего 2 метра, или 0,2 кгс/см2.
• Перепад на подпорной шайбе между циркуляционными врезками элеваторного узла редко превышает 1 метр.
• Напор, создаваемый циркуляционным насосом с мокрым ротором, обычно варьируется от 2 до 6 метров (0,2 — 0,6 кгс/см2).

Этот насос создает напор в 3, 5 и 6 метров в зависимости от выбранного режима.

Регулировка

Как отрегулировать напор в элеваторном узле?

Подпорная шайба

Если быть точным, в случае подпорной шайбы требуется не регулировка напора, а периодическая замена шайбы на аналогичнуюиз-за абразивного износа тонкого стального листа в технической воде. Как своими руками заменить шайбу?

Инструкция, в общем, довольно проста:

1. Все задвижки или вентиля в элеваторе перекрываются.
2. Открывается по одному сброснику на обратке и подаче для осушения узла.
3. Раскручиваются болты на фланце.
4. Вместо старой шайбы устанавливается новая, снабженная парой прокладок — по одной с каждой стороны.

Совет: в отсутствие паронита шайбы вырезаются из старой автомобильной камеры.
Не забудьте вырезать ушко, которое позволит завести шайбу в паз фланца.

5. Болты стягиваются попарно, крест-накрест. После того, как прокладки прижаты, гайки закручиваются до упора не более чем на пол-оборота за раз. Если поспешить, неравномерное сжатие рано или поздно приведет к тому, что прокладку вырвет давлением с одной стороны фланца.

Система отопления

Перепад между смесью и обраткой штатно регулируется только заменой, завариванием или рассверливанием сопла. Однако иногда возникает необходимость убрать перепад, не останавливая отопления (как правило, при серьезных отклонениях от температурного графика в пик холодов).

Это делается регулировкой входной задвижки на обратном трубопроводе; тем самым мы убираем перепад между прямой и обратной нитками и, соответственно, между смесью и обраткой.

Для регулировки используется нижняя задвижка под номером 1.

1. Замеряем давление на подаче после входной задвижки.
2. Переключаем ГВС на подающую нитку.
3. Вкручиваем манометр в сбросник на обратке.
4. Полностью закрываем входную обратную задвижку и потом постепенно открываем ее до тех пор, пока перепад не уменьшится от первоначального на 0,2 кгс/см2. Манипуляция с закрытием и последующим открытием задвижки нужна для того, чтобы ее щечки максимально опустились на штоке. Если просто прикрыть задвижку, щечки могут просесть в дальнейшем; цена смехотворной экономии времени — как минимум размороженное подъездное отопление.
5. Температура обратного трубопровода контролируется с интервалом в сутки. При необходимости ее дальнейшего снижения перепад убирается по 0,2 атмосферы за раз.

Давление в автономном контуре

Непосредственное значение слова «перепад» — изменение уровня, падение. В рамках статьи мы затронем и его. Итак, почему падает давление в системе отопления, если она представляет собой замкнутый контур?

Для начала вспомним: вода практически несжимаема.

Избыточное давление в контуре создается за счет двух факторов:

• Наличия в системе мембранного расширительного бака с его воздушной подушкой.

Устройство мембранного расширительного бачка.

• Упругости труб и радиаторов отопления. Их эластичность стремится к нулю, но при значительной площади внутренней поверхности контура этот фактор тоже сказывается на внутреннем давлении.

С практической стороны это означает, что регистрируемое манометром падение давления в системе отопления обычно вызвано крайне незначительным изменением объема контура или уменьшением количества теплоносителя.

А вот возможный список того и другого:

• При нагреве полипропилен расширяется сильнее, чем вода. При запуске собранной из полипропилена системы отопления давление в ней может незначительно упасть.
• Многие материалы (в том числе алюминий) достаточно пластичны для того, чтобы при длительном воздействии умеренных давлений менять форму. Алюминиевые радиаторы могут просто-напросто раздуваться со временем.
• Растворенные в воде газы постепенно покидают контур через воздухоотводчик, влияя на реальный объем воды в нем.
• Значительный нагрев теплоносителя при заниженном объеме расширительного бака отопления может вызывать срабатывание предохранительного клапана.

Наконец, нельзя исключать и вполне реальные неисправности: незначительные течи по стыкам секций и швам сварки, травящий ниппель расширительного бака и микротрещины в теплообменнике котла.

На фото — межсекционная течь на чугунном радиаторе. Зачастую ее можно заметить лишь по следам ржавчины.

Заключение

Надеемся, что нам удалось ответить на накопившиеся у читателя вопросы. Прикрепленное к статье видео, как обычно, предложит его вниманию дополнительные тематические материалы. Успехов!

Что такое обратка в системе отопления – Подача и обратка в системе отопления

24 Марта 2022

Просмотров:  264641

Время чтения:  10 минут

Содержание

Определение обратного трубопровода

Отличие от подачи

Самотечные конструкции с расширительным баком открытого типа

Организация подачи теплоносителя к радиаторам и его возврат в котел

Двухтрубная система

Схемы двухтрубной разводки

Коротко о главном

«Обратка системы отопления что это такое» – вопрос, с которым может столкнуться человек, желающий самостоятельно произвести монтаж контуров и оборудования для обогрева помещения. Важно разобраться не только с тем, что это такое, но и с тем, как ее правильно монтировать.

Простое схематическое изображение обратки и подачи

Определение обратного трубопровода

Обратка системы отопления – это участок трубопровода, по которому уже остывший теплоноситель возвращается к отопительному прибору для нагрева.

В некоторых моделях котлов можно увидеть два патрубка для подключения транспортирующих теплоноситель трубопроводов. К одному из них будет подключен подающий трубопровод отопления, или подача. Он необходим для подачи жидкости в систему отопления. Другой предназначен для приема возвратившегося и остывшего теплоносителя, следовательно, к нему будет подключена обратка отопления.

Купить котел, радиаторы и другое необходимое оборудование для системы отопления можно в нашем интернет-магазине.

Примерное расположение подающего и приемного патрубков на котле отопления

Если попытаться разобраться в транспортировочных контурах, то для того чтобы отыскать возвратную трубу, нужно обладать следующими знаниями:

• Схемы с двухтрубной разводкой разграничиваются коллекторами или радиаторами. Следовательно, подающий и обратный трубопровод системы отопления представляют две отдельные линии. Как правило, обратный трубопровод отопления расположен снизу, подающий – сверху. По такому же принципу подключают батареи.
• В однотрубной схеме немного по-другому. Радиаторы выстраивают последовательно, а значит от отопительного прибора и до последней батареи, линия будет считаться подающей, так как теплоноситель на данном участке не имеет обратного движения. От выхода из последней батареи и до входа в котел – обратный трубопровод отопления, так как этот участок подразумевает возврат теплоносителя для повторного нагрева в котел.

Подающая линия проходит вплоть до выхода из радиатора, остальная часть относится к обратке

Отличие от подачи

Иногда определение местоположения линии обратки может быть затруднительным. Если нет даже поверхностного знания, как устроена отопительная система,найти обратный трубопровод системы отопления можно с помощью термометра. Несомненно, метод не является идеальным, так как расположение во многом зависит от выбранного метода разводки.

Определить, где находится обратка системы отопления в частном доме, можно и по способу разводки:

• Диагональное и боковое подключение. Эта схема предполагает разграничение на верхний и нижний участки. Так как по физическим законам известно, что горячее вещество всегда легче и потому устремляется вверх, то для разогретого теплоносителя была выбрана верхняя часть радиатора. Соответственно она будет являться подачей. Холодный теплоноситель более тяжелый и для лучшего его передвижения выбрано нижнее подключение.

Заказать установку радиаторов отопления можно в нашей компании. Для получения подробной информации перейдите в раздел «услуги».

Определение линии обратки при диагональном подключении

• В батареях с нижним подключением (обычно это стальные модели), разграничение на обратный и подающий трубопровод системы отопления обозначено маркерами или стрелочками на корпусе устройства.
• Выбирая для разводки отопительного контура «ленинградку», можно быть уверенным, что подающим будет считаться участок начиная от нагревательного прибора и до последнего радиатора. Соответственно, участок отходящий от батареи, находящейся последней в цепи и до котла, считается возвратным.
• Отопительные системы для больших домов и коттеджей оснащаются коллекторными распределителями. На гребенке имеются регулируемые вентили с прозрачными колпаками. Это говорит о том, что арматура относится к подающей линии. В случае если на гребенке установлена резьбовая заглушка, то она предназначена для обслуживания контура с остывшим теплоносителем. В коллекторе подающую и возвратную линии также можно различить по цвету верхнего колпака – для подачи он красный, а для возвратки синий.

Типичная конструкция коллекторного распределителя с маркерами обозначения обратной и подающей линии

Несмотря на то, что обратка в отоплении дома предназначена для возврата уже остывшего теплоносителя, она также играет немаловажную роль для правильной и стабильной работы отопления.

Так, холодная обратка в системе отопления – серьезная проблема, которую нужно устранить. При этом в норме температура обратки в системе отопления должна составлять примерно 60 °C. Почему обратка может быть холодной:

• ошибки при монтаже;
• воздушные пробки в системе;
• недостаточный расход теплоносителя;
• загрязнение отопительного контура, сужение сечения трубы.

Самотечные конструкции с расширительным баком открытого типа

Разница гидростатического давления между охлажденным и нагретым теплоносителем, заставляет его приводить в движение, из-за более низкой плотности разогретой жидкости. Давление в обратке системы отопления равно примерно 2 бар.

Вывод! Большой перепад в температурных показателях между подачей и обраткой, говорит о разности давления на этих участках. Соответственно, большая разница температур и повышение давления, приводят к увеличению выталкивающей силы и скорости движения теплоносителя.

Проект и монтаж в системе с естественной циркуляцией, осуществляется с учетом некоторых правил:

• Чем выше теплоотдача нагревательных приборов (батарей), тем существеннее ощущаются теплопотери в теплоносителе, а, следовательно, жидкость, двигающаяся по контуру, охлаждается намного быстрее.

В видео показывают, как самостоятельно определить обратку отопления

• Чем больше расстояние от нижних патрубков батарей до входа в отопительный прибор, тем более протяженным становится низкотемпературный участок. Таким образом, вытеснение горячей жидкости из котла происходит быстрее и повышается эффективность обогрева помещения.
• Установка котла производится ниже участка с возвращающимся тепловым носителем. Завышение уровня не допускается условиями монтажа. Помимо прочего, во время разводки контура, необходимо сохранять уклон 2-3 мм на 1 погонный метр. Это поможет циркулировать жидкости естественным образом, повышая эффективность нагрева батарей.

Организация подачи теплоносителя к радиаторам и его возврат в котел

Чаще всего для монтирования отопительных контуров используются однотрубные или двухтрубные обвязки. Иногда практикуется комбинированное подключение. Если для монтажа была выбрана двухтрубная схема, то подводка осуществляется к двум параллельно расположенным патрубкам. В случае выбора однотрубной конструкции, подводка производится через нижний патрубок.

Заказать установку системы отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Вариант системы отопления

Однотрубная разводка

Популярность данного типа разводки была завоевана благодаря некоторым особенностям конструкции:

• Если рассматривать вопрос с финансовой точки зрения, то этот метод расположения более выгодный. Экономия в основном касается покупки труб для монтажа контура.
• Помимо этого, налицо снижение сложности монтажа.
• При желании замаскировать трубопровод внутрь стен, потребуется меньше делать штроб, что сокращает трудозатраты.
• Уменьшение протяженности трубопровода позволяет уменьшить количество приобретаемого фитинга.
• Скорость сборки одноконтурной конструкции в два раза быстрее.
• Так как движение жидкости последовательное, следовательно, потери тепла менее заметны, и количество затрачиваемого топлива на обогрев помещения значительно снижается.
• Современные многоквартирные дома преимущественно используют однотрубную конструкцию, комбинируя ее с вертикальным подключением к стояку для равномерного распределения по квартирам.

Отличие однотрубных и двухтрубных схем отопления в квартирах

• При монтаже однотрубного отопления можно использовать один из возможных методов подключения: боковую, диагональную или нижнюю.

В однотрубной системе также имеется разделение на вертикальную и горизонтальную:

• Вертикальная преимущественно встречается в многоквартирных домах. Подводка в данном случае сохраняет привычное горизонтальное положение. Такую же конструкцию можно встретить и в частных домах с несколькими этажами.
• Горизонтальная. При выборе данной схемы, ни в коем случае не нужно выбирать последовательное подключение к патрубкам. Это приведет к быстрому засорению и остановке нагревательных приборов. Чаще всего применяется «ленинградка» или диагональное подключение.

Горизонтальная и вертикальная схемы отопления

Двухтрубная система

Система, где в разводке контура участвуют две трубы, широко применяется как при благоустройстве частного дома, так и в квартирах. В отличие от одноконтурной схемы, данный метод отличается следующим перечнем преимуществ и особенностей:

• За счет использования двух труб для прогрева помещения, наблюдается более равномерное распределение тепла по всем батареям. Однако не каждая схема отличается такой особенностью. Наиболее приемлемый вариант – это лучевая разводка и обвязка по методу Тихельмана.
• Эффективность двухтрубного метода заметна при эксплуатации большого количества радиаторов. В таком случае можно затрачиваться на покупку лишних терморегуляторов и балансировочных вентилей. Для качественной работы достаточно установить их возле гребенки. Преимущество налицо – регулировка температуры и количества подаваемого теплоносителя проводится из одного участка.

В ролике рассказывают об особенностях монтажа и отличиях однотрубной и двухтрубной систем отопления

• Так как батареи в двухтрубной конструкции устанавливаются независимо друг от друга, то для обслуживания или ремонта совсем не обязательно полностью сливать воду из труб, достаточно перекрыть индивидуальную запорную арматуру и демонтировать нагревательный прибор.

Схемы двухтрубной разводки

• Тупиковая. Контур в таком случае прокладывается в одном направлении и имеет тупиковый радиатор. Прекрасно подходит для реализации с одноконтурными отопительными приборами. Для создания из боковых параллельно расположенных патрубков выпускаются два трубопровода – верхний подающий и нижний принимающий. Подающий трубопровод последовательно проходит все радиаторы и создав замыкающую петлю за последним из них, возвращается, образуя нижнюю (обратку), которая прошедши все батареи, возвращается к котлу. Недостаток – использование в габаритных системах приводит к преждевременной потере тепла. Таким образом, вода, не дойдя до последнего радиатора, может потерять до 40-50% тепловой энергии. Максимум допустимых батарей в контуре – 4 единицы.

Тупиковая и попутная (петля Тихельмана) схемы

• Лучевая. Можно встретить в контурах, где используется коллекторное распределение трубопроводов на радиаторы и теплые полы. Позволяет добиться минимальной разницы по длине между лучевыми отрезками. Благодаря этому, удается добиться равномерного прогрева каждой ветки.
• Петля Тихельмана. Представляет собой следующую конструкцию. По подающей линии выпускается трубопровод. Он прокладывается по низу системы, транспортируя горячую воду. Подходя к батарее, монтируется вертикальный столб и проводится боковое подключение к ней. Подобным образом выполняется подводка трубопровода ко всем попутным обогревательным конструкциям. Из последнего радиатора в контуре, выпускается петля из нижнего патрубка, который располагается по отношению к подающей линии диагонально. Трубопровод ведется до входного патрубка котла и попутно проводятся подключения к батареям, также. Как это делалось на линии подачи. Таким образом образуется своеобразная петля.

В видео подробно рассказывают о нескольких видах схем подключения двухтрубной системы

Коротко о главном

Сборка однотрубной и двухтрубной систем отопления может быть проведена по нескольким схемам. Если необходимо сэкономить, то лучше выбрать однотрубную систему. Для большей отдачи лучше остановиться на двухтрубной конструкции. Особенно, если для разводки будет использована петля Тихельмана. Правильно выполненный монтаж линии обратки делает работу системы более эффективной.

Столкнулись ли вы со сложностями при определении местоположения линии обратки? Какая схема монтажа вашей системы отопления дома?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Статическое давление в системе ОВКВ

12 июня 2022 г.

Существует множество факторов, влияющих на общее состояние и эффективность системы отопления, вентиляции и кондиционирования воздуха в вашем доме в Сакраменто, штат Калифорния. Однако статическое давление легко входит в число наиболее важных. Это измерение сопротивления воздушному потоку в воздуховодах вашей системы отопления и охлаждения. Когда статическое давление находится на идеальном уровне, вы будете наслаждаться более низкими счетами за электроэнергию и повышенным домашним комфортом. Ваше оборудование HVAC также прослужит дольше и будет иметь меньше проблем. Ниже приведено все, что вам нужно знать о статическом давлении, в том числе о том, как оно измеряется, что происходит, когда оно разбалансировано, и как избежать распространенных проблем в этой области.

Понимание статического давления

Когда вы включаете водяной шланг и позволяете воде вытекать естественным образом, вы, скорее всего, получите мягкую, но непрерывную струю. Однако, как только вы перекроете отверстие шланга пальцем или большим пальцем, скорость потока воды и ее сила неизменно возрастут. Вот как увеличение статического давления влияет на поток воздуха в вашей системе HVAC. Однако вместо того, чтобы закрывать большим пальцем любое из отверстий вашей системы HVAC для регулировки ее статического давления, вы можете уменьшить размер воздуховодов или удлинить их. Во многих случаях значительные изменения статического давления не являются результатом сознательных действий со стороны домовладельцев или их специалистов по ОВКВ.

Поврежденные воздуховоды, забитые воздуховоды и многие другие факторы также могут влиять на статическое давление. Это изменения, которые происходят за кулисами, где их нелегко заметить. Когда они возникают и вызывают значительные изменения статического давления, проявляются многие заметные симптомы. Счета за электроэнергию в доме могут внезапно резко возрасти, даже если жильцы дома не изменили свой график или поведение. В среде обитания могут образовываться горячие и холодные точки. Возможны частые проблемы с ремонтом. Что еще хуже, системы отопления и охлаждения могут полностью выйти из строя задолго до окончания ожидаемого срока службы.

Существует идеальный уровень статического давления

Как слишком большое, так и слишком низкое статическое давление может вызвать проблемы. Когда это измерение отключено, системы HVAC могут стать невероятно шумными. Они потеряют эффективность и не продержатся так долго. Многие подрядчики HVAC согласны с тем, что статическое давление 0,5 дюйма является идеальным. На этом уровне системы HVAC не подвергаются ускоренному износу, а уровень шума остается умеренным при включенных системах отопления или охлаждения. Поддержание статического давления на уровне 0,5 дюйма также полезно для воздуховодов ОВКВ. Воздуховоды HVAC менее подвержены утечкам, связанным с давлением, или другим формам повреждения на этом уровне.

Что происходит, когда статическое давление становится слишком высоким или слишком низким?

Статическое давление в системе отопления, вентиляции и кондиционирования вашего дома может быть слишком высоким, если ваш обогреватель или кондиционер постоянно перегреваются или проявляют другие признаки перегрузки. Избыточное статическое давление заставляет нагревательное и охлаждающее оборудование работать с большей нагрузкой, чтобы компенсировать ограниченный поток воздуха. Когда статическое давление слишком низкое, это обычно означает постоянную потерю воздуха в системе. Даже если ваш кондиционер или обогреватель постоянно работает, температура в помещении практически не изменится. В некоторых случаях это означает, что подавляющее большинство кондиционированного воздуха скапливается за гипсокартоном, где он практически не влияет на температуру или ощущения в жилой среде.

Факторы, вызывающие проблемы со статическим давлением

Проблемы со статическим давлением часто связаны с неподходящим размером оборудования. Если у вас есть обогреватель или кондиционер, которые слишком велики или слишком малы для вашего дома, вы не получите идеального объема воздушного потока, и измерение статического давления всегда будет неверным. Как избыточное, так и недостаточное статическое давление увеличивают общий износ системы, заставляют оборудование HVAC работать с большей нагрузкой, чем обычно, и приводят к сокращению срока службы.

Иногда воздуховода недостаточно. Ваши воздуховоды могут быть недостаточно длинными для обеспечения надлежащего воздушного потока. Это распространенная проблема в старых домах, которые не приспособлены для современных систем отопления, вентиляции и кондиционирования воздуха. По мере развития технологий HVAC и изменения конструкции оборудования существующие воздуховоды часто необходимо модифицировать, чтобы отразить эти изменения. В тех случаях, когда воздуховоды ОВКВ старые и негерметичные, в системах ОВКВ будут возникать постоянные проблемы с поддержанием идеального статического давления до тех пор, пока они не будут отремонтированы или заменены.

Также бывают случаи, когда проблемы с недостаточным или избыточным статическим давлением являются прямым результатом плохого обслуживания воздушного фильтра HVAC. Воздух не может свободно проходить, если воздушные фильтры чрезмерно загрязнены или забиты. Существует даже вероятность того, что у вас неправильный тип фильтра. Если установленный вами фильтр не рассчитан на вашу систему или не совместим с ней, могут возникнуть проблемы со статическим фильтром.

Как исправляются проблемы с низким и высоким статическим давлением

Первым шагом в устранении проблем со статическим давлением является определение их источника. Чрезмерно высокое или слишком низкое статическое давление является симптомом более серьезной проблемы. Иногда домовладельцы могут самостоятельно определить источник проблем с воздушным потоком, ища засоры и утечки воздуховодов. Повторение ваших шагов, чтобы определить, забыли ли вы заменить воздушный фильтр или купили фильтр не того типа, может указать вам на ваш ответ.

Когда виновником является оборудование HVAC неподходящего размера, замена его на устройство правильного размера является единственным разумным выбором. Слишком большие печи или кондиционеры будут работать с коротким циклом на протяжении всего срока службы. Если они слишком малы, они будут вынуждены все время бегать. Единственный способ надежно избежать проблем с размерами HVAC — это всегда доверять выбор печи и кондиционера компании HVAC, которая была нанята для установки.

Как избежать проблем со статическим давлением в системе HVAC

Одним из простых способов избежать проблем с чрезмерно низким или высоким статическим давлением является тщательный уход за оборудованием HVAC. Замена фильтров должна выполняться в соответствии с графиком, рекомендованным производителем. Для большинства моделей это один раз в один-три месяца. Однако некоторые факторы могут потребовать более частой замены воздушного фильтра вашей системы. Это может иметь место, если вы:

• Домашние животные
• Живите рядом с автострадой или оживленной улицей
• Не благоустроил свой двор
• Жить рядом с активной строительной площадкой

Вы также можете регулярно проверять вентиляционные отверстия или решетки HVAC на наличие скоплений пыли, грязи, пуха или другого мусора. Если вы видите много отложений в этих областях, это означает, что ваш воздушный фильтр, вероятно, засорен и что ваши воздуховоды тоже грязные. Воздуховоды ОВиК также необходимо регулярно осматривать и прочищать. В зависимости от потребностей и местоположения вашего дома воздуховоды ОВКВ должны подвергаться профессиональной проверке и очистке примерно раз в два-четыре года. Это даст вашему поставщику медицинских услуг возможность выявить и устранить проблемы с протекающими, изогнутыми или иным образом поврежденными воздуховодами на ранней стадии.

Учитывая, что дисбаланс статического давления сокращает срок службы оборудования HVAC, эти проблемы лучше решать сразу. К счастью, измерения статического давления всегда проводятся во время комплексного технического обслуживания ОВКВ. Планирование ежегодного обслуживания кондиционера и системы отопления гарантирует, что изменения статического давления не оставят вас без работающего обогревателя или кондиционера.

Компания Gallagher’s Plumbing, Heating and Air Conditioning предлагает надежные и доступные услуги по техническому обслуживанию систем отопления, вентиляции и кондиционирования воздуха жителям Сакраменто, штат Калифорния, и прилегающих районов. Домовладельцы также могут обратиться к нам за установкой водонагревателя, услугами по очистке воды, очистке воздуховодов и качеству воздуха в помещении. Если ваша система HVAC не работает должным образом, позвоните нам сегодня.

Категории: ОВКВ

областей, которые мы обслуживаем

​

Округ Бьютт

Дарем

Гридли

Магалия

Оровилл

Палермо

Парадайз

Округ Эльдорадо

Камино

Колома

Даймонд-Спрингс

Эльдорадо

Эльдорадо-Хиллз

Плейсервиль

Спасение

Шингл-Спрингс с

Округ Плейсер

Оберн

Гранит Бэй

Линкольн

Лумис

Медоу Виста

Ньюкасл

Пенрин

Роклин

Розвилл

Шеридан

округ Сакраменто

Антилопа

Кармайкл

Цитрус Хайтс

Кортленд

Лосиная роща

Эльверта

Фэйр Оукс

Folsom

Herald

Isleton

Mather

Mcclellan

North Highlands

Orangevale

Rancho Cordova

9000 2 Репреса

Рио Линда

Сакраменто

Скотобойня

Уолнат-Гроув

Уилтон

Округ Шаста

Андерсон

Белла Виста

Коттонвуд

Пало Седро

Реддинг

Озеро Шаста

округ Саттер

Меридиан

Николаус

Плезант-Гроув

Рио-Осо

Роббинс

Саттер

Юба Сити

Округ Техама

Корнинг

Лос Молинос

Ред Блафф

Техама

Округ Юба

База Бил

Мэрисвилл

Оливхерст

Уитленд

Что это такое и как это влияет на вашу систему HVAC

В этом посте мы исследуем часто упускаемый из виду аспект вашей системы HVAC: статическое давление.

Это малоизвестная тема для людей, не работающих в отрасли. Но, наверное, должно быть. Статическое давление влияет на ваш комфорт, ваши счета за электроэнергию и общее состояние вашей системы отопления и охлаждения.

Мы объясним, что это такое, признаки проблемы и что может быть ее причиной.

Что такое статическое давление в системе HVAC?

Статическое давление – это, по сути, сопротивление воздуха. Система вентиляции и кондиционирования с принудительной подачей воздуха с воздуховодами полагается на воздух, проталкиваемый через воздуховоды для циркуляции теплого или холодного воздуха. Но различные факторы препятствуют этому воздушному потоку. Значит, сила, толкающая воздух, должна быть больше, чем сопротивление.

Совсем не сопротивляться невозможно. Но идея в том, чтобы держать это под контролем.

Специалист по ОВиК может учитывать сопротивление воздуха, измеряя перепады давления в определенных точках системы. Оттуда они могут сказать вам, есть ли проблема и, надеюсь, что ее вызывает.

Нужна ли вашей системе эта оценка? Давайте посмотрим, замечаете ли вы какие-либо из этих проблем.

Три признака высокого статического давления ОВКВ

Три признака высокого статического давления в вашей системе ОВКВ:

1. Неравномерный нагрев и охлаждение
2. Более высокие счета за электроэнергию
3. Шумная система

Прежде чем двигаться дальше, отметим, что эти симптомы не являются исключительными для этой проблемы. Но если вы замечаете все три, то это может быть их причиной.

Неравномерный нагрев и охлаждение

Также известное как наличие горячих и холодных точек, когда в некоторых местах вашего дома температура не соответствует желаемой.

Во многих случаях это является результатом слабой циркуляции воздуха в одной или нескольких частях системы. Воздух не проходит через весь воздуховод. В результате он не обрабатывает каждую комнату должным образом.

Более высокие счета за электроэнергию

Если вы заметили внезапный рост ваших счетов за коммунальные услуги, проблема может заключаться в вашей системе HVAC. Несмотря ни на что, ваша печь или кондиционер сделают все возможное, чтобы обеспечить циркуляцию воздуха в доме.

И когда он встречает сопротивление, он работает усерднее,

Но эти дополнительные усилия требуют больше ресурсов. Таким образом, вы в конечном итоге платите больше за свои счета за электроэнергию.

Независимо от того, является ли причиной эта или другая проблема, вам необходимо проверить ее. Если ваша система слишком долго работает слишком усердно, она в конце концов сломается.

А если в результате поломки теплообменник треснул, то с вашей системой покончено навсегда.

Шумная система

Подача воздуха? Громкие механические звуки? Это признаки проблемы с вашей системой.

Мы упоминали, что ваша печь или кондиционер работают тяжелее, когда сопротивление больше. В результате вы можете услышать, как это происходит. Двигатель вентилятора, работающий на максимальной мощности, производит больше шума — точно так же, как нажатие педали газа вызывает рев двигателя вашего автомобиля.

Между тем, вы также можете услышать, как воздух сильнее втягивается в вентиляционные отверстия и выходит из них. Это потому, что есть более существенная ничья.

Это похоже на то, когда вы поджимаете губы и вдыхаете с такой же силой, как обычно. Внезапно вы услышите и почувствуете, как воздушный поток проходит через меньшее отверстие.

Что вызывает высокое статическое давление в воздуховоде?

Три причины высокого статического давления в воздуховодах:

1. Воздушный фильтр засорен или слишком ограничен
2. Воздухоотводы меньшего размера
3. Внутренний змеевик грязный или слишком маленький

Вам понадобится профессионал для проведения измерений. Затем они могут сообщить вам, есть ли проблема и где она находится.

К сожалению, большинство причин нельзя исправить своими руками. Но, по крайней мере, один делает.

Воздушный фильтр забит или слишком ограничен

По своей природе фильтр в вашей системе влияет на воздушный поток. Но когда все работает правильно, это не слишком сильно на это влияет. И преимущества перевешивают любую потерю давления.

Фильтр действует как экран. Он предотвращает циркуляцию загрязняющих веществ, таких как аллергены, пыль и грязь, через воздуховоды и воздух.

Когда воздух проходит через сетку, фильтр задерживает эти частицы. Но экран также добавляет сопротивления.

Обычно это не проблема. Но, если вы не меняли фильтр несколько месяцев, он забивается.

Тогда сопротивление слишком велико.

Точно так же ваш экран может быть слишком сильным для системы. У среднего фильтра такой проблемы не будет. Но вы можете приобрести фильтры с более высоким рейтингом MERV, которые улавливают более мелкие частицы, чем обычные фильтры.

Недостаточный размер возвратного воздуха

Далее, у нас проблемы с вашим воздуховодом. Вообще говоря, можно сказать, что воздуховоды меньшего размера или неправильно спроектированные воздуховоды увеличивают статическое давление.

Но мы также хотели сосредоточиться на одной конкретной проблеме: Возврат воздуха недостаточного размера.

Возвратные воздуховоды вытягивают воздух из помещения и направляют его обратно в систему отопления и охлаждения. Это важная, но часто упускаемая из виду часть процесса циркуляции воздуха.

Но если эти доходы недостаточно велики, вы столкнетесь с проблемой.

Это как дышать через соломинку: вы можете это делать, но вам нужно больше тянуть, чтобы получить достаточно воздуха через гораздо меньшее отверстие, чем рот или ноздри.

То же самое происходит и с вашей системой отопления: она работает тяжелее, чтобы вытянуть количество воздуха, необходимое для поддержания циркуляции.

И есть дополнительная проблема с вашим кондиционером. Процесс кондиционирования воздуха включает циркуляцию хладагента в системе по замкнутому контуру. Без достаточного количества возвратного воздуха контур хладагента отключается.

Со временем это может привести к серьезным проблемам, включая поломки и дорогостоящий ремонт.

Внутренний змеевик грязный или слишком маленький

Эта проблема немного более техническая, но теоретически она не сильно отличается от предыдущих проблем: если катушка в вашей системе слишком грязная или слишком маленькая, это может вызвать высокое статическое давление.

Начнем с самого компонента.

Змеевик отвечает за процесс теплопередачи. Зимой он обеспечивает теплом воздух, который затем проходит через ваш дом.

Летом жидкий хладагент, переносящий тепловую энергию из вашего дома, испаряется и проходит через змеевик. Змеевик передает тепло, поэтому хладагент может вернуться в жидкое состояние, пройти обратно через систему и привлечь больше тепла.

И, когда есть проблема с катушкой, есть проблема со всей системой.

Катушка создает сопротивление воздуха — как и в случае с фильтрами, это неизбежно. Но, как правило, этого недостаточно, чтобы вызвать проблему.

Однако, если компонент грязный, это совсем другая история. Любая пыль, мусор или другой мусор на змеевике не позволяет воздуху течь так свободно, как должен.

Между тем, слишком маленькая катушка вызывает ту же проблему, независимо от того, насколько она чистая. Как и возвратные вентиляционные отверстия, если они недостаточно велики, через них может пройти недостаточно воздуха.

Предотвращение распространенных проблем

Возможно, вы заметили некоторые общие моменты в последнем разделе: Когда одна часть вашей системы HVAC загрязнена или имеет неправильный размер, вы столкнетесь с проблемами.

И эти проблемы повлияют на ваш домашний комфорт и в конечном итоге будут стоить вам больших затрат на ремонт и досрочную замену.

Если вы подозреваете, что у вас проблемы с отоплением и охлаждением, позвоните или напишите Джону Чиполлоне. Мы обслуживаем Хавертаун, Гвинед и Мейн-Лайн, а также другие города с 50-х годов.

Мы знакомы с различными типами домов в этом районе и общими проблемами, с которыми они сталкиваются. Мы поможем убедиться, что ваша система работает так, как должна.

•  Джек Фирнено мл.
